Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

• сначала смесь воспламеняется в первом цилиндре;
• затем икра подается на третий;
• после этого — на четвертый цилиндр;
• последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

• модуль зажигания, включающий в себя несколько катушек;
• коммутаторное устройство;
• распределительный механизм;
• свечи;
• свечные наконечники;
• элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена и ремонт замка

Если при попытке включения ключа в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема кроется в плохом соединении контактов. Такой замок можно попытаться отремонтировать, если это не поможет, то устройство придется менять (автор видео — Сергей Вишняков).

Замена контактной группы

Такая задача выполняется следующим образом:

1. Сначала нужно отключить аккумуляторную батарею, для этого сбросьте с нее отрицательную клемму. Далее производится демонтаж защитной накладки рулевой колонки.  Используя отвертку с плоским наконечником, вам нужно будет выкрутить два болта, которые крепят этот кожух.
2. Сделав это, можно демонтировать верхнюю часть накладки.
3. Далее, рулевая колонка переводится в крайнее верхнее положение. Вам нужно будет немного отклонить верхнюю часть накладки на себя, пока креплений этой части кожуха не выйдет из прорези.
4. Затем производится демонтаж накладки, ее необходимо сместить вверх.
5. При помощи отвертки с плоским наконечником вам нужно будет выкрутить два болтика, который фиксируют контактную часть замка. Затем контактная составляющая извлекается и меняется на новую, дальнейшая сборка производится в обратной последовательности.

Фотогалерея «Меняем контактную группу»

Меняем замок

Чтобы полностью поменять замок, сделайте следующее:

1. Как и в предыдущем случае, сначала нужно демонтировать защитный кожух.
2. Хомут демонтировать не удастся, поскольку штатные гайки не имеют граней, поэтому его нужно разрезать, к примеру, болгаркой. Будьте осторожны, чтобы не повредить трубу рулевой колонки.
3. Далее, нужно будет отключить рулевую колонку — это делается для того, чтобы дальнейшая процедура замены была более удобной. Сначала выкручивается длинный винт, соединенный с регулятором высоты рулевого колеса. Сам руль после этого следует поднять вверх, это позволит открутить еще один болт, для этого используется гаечный ключ на 12. При извлечении винта необходимо будет запомнить положение фигурной скобы, она расположена рядом с его шляпкой.
4. Следующим этапом будет демонтаж старого зажигания.
5. Теперь возьмите новую скобу и проделайте прорези в ее боковинах, где будут расположены шляпки стягивающих винтов. Прорези обязательно нужны, поскольку они позволят без проблем затянуть четыре стягивающих винта. В том случае, если прорези будут отсутствовать, это приведет к тому, что головки на трещетке упрется в грани, так что надежно зафиксировать устройство не получится.
6. Далее, устройство ставится в посадочное место, закручиваются четыре винта, их затянуть нужно по максимуму. Две гайки на 12, которые вы открутили ранее, полностью затягивать не нужно, поскольку это приведет к тому, что вы не сможете отрегулировать положение рулевого колеса. Соберите всю конструкцию и опробуйте работу установленного замка.

 Загрузка …

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50.00%)

Нет (50.00%)

Контактная группа замка зажигания – ремонтируем своими руками + Видео » АвтоНоватор

За запуск панели приборов и двигателя отвечает замок зажигания – без этого устройства даже самый шустрый автомобиль не сдвинется с места. Это только в голливудских фильмах каждый прохожий знает, как завести машину, соединив зубами два проводка – в жизни все совсем иначе!

Как это работает – изучаем замок зажигания

В основе работы замка зажигания лежит механизм, состоящий из переключателя, который при повороте ключа в замке соединяет разные виды контактов. Как правило, замок зажигания работает в нескольких положениях, каждое из которых отвечает за определенное действие при запуске автомобиля.

Фото замка зажигания

Первое положение отвечает за включение приборов на панели и подачу энергопотребления по всему автомобилю. Второе положение отвечает за запуск двигателя. Ну и последний режим – это блокировка руля. Для каждого положения в той или иной степени задействована своя контактная группа замка зажигания.

На фото — контактная группа замка зажигания

Поломка зажигания – достаточно редкое явление и далеко не каждый автомобилист с этим сталкивается. Однако если с пробитым колесом или барахлящим генератором с горем пополам можно доехать до ближайшего СТО, то с поломанным замком далеко не уедешь. Давайте разбираться, из-за чего может возникнуть такая проблема и как ее исправить своими руками.

Поломался замок зажигания – кто виноват и что делать?

В замках зажигания расположено несколько групп контактов; если хотя бы один из них не работает, то вся система автомобиля остается без энергоснабжения. Главная причина поломки замка зажигания – выход из строя его реле. В некоторых случаях можно купить такое же и своими руками заменить его. Иногда проще сменить полностью весь замок зажигания.

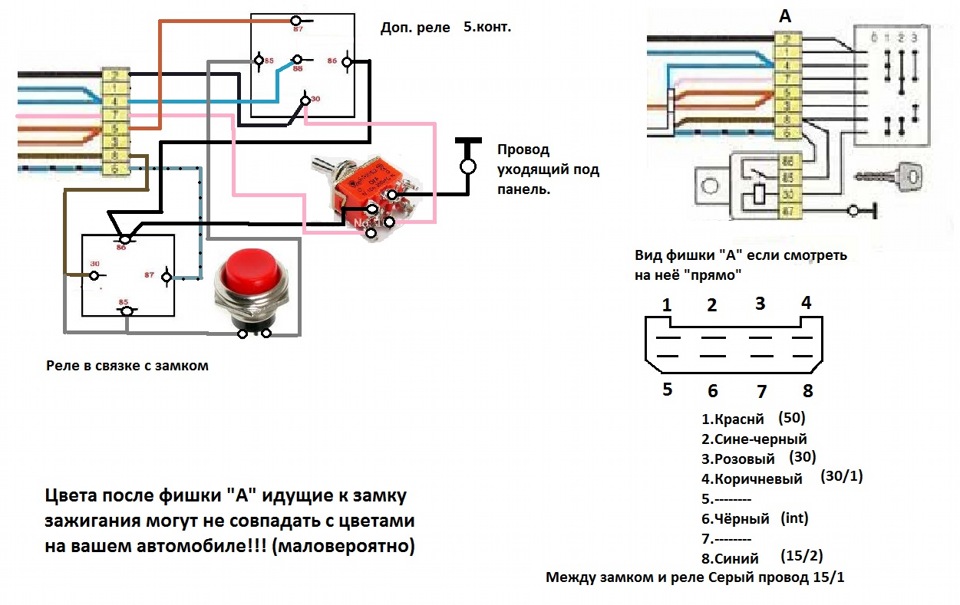

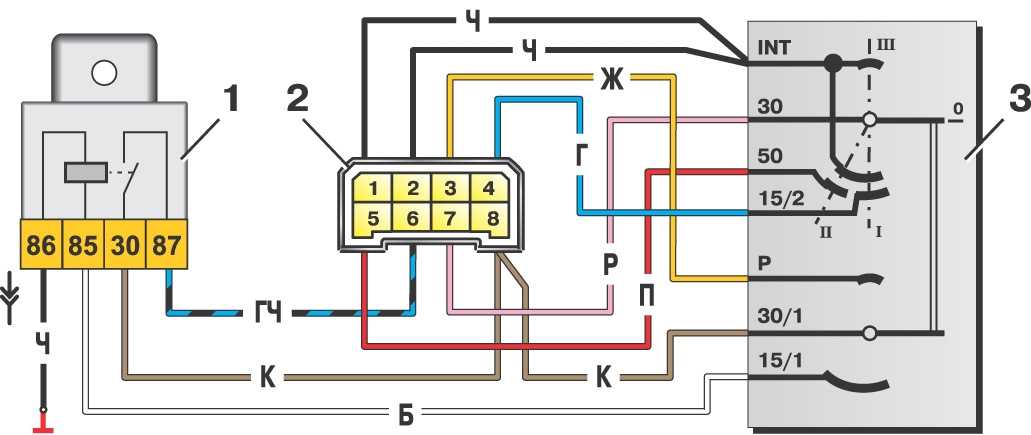

Чтобы проверить контактную группу замка зажигания, необходимо снять минусовую клемму на аккумуляторе. После этого в салоне автомобиля нужно отключить фишку с проводами, она находится в защитном кожухе внизу рулевой колонки. Далее нужно взять омметр, при помощи которого будем делать замеры сопротивления. Его контакты нужно поочередно подключить к клеммам на фишке, поворачивая ключ зажигания в разные положения. Контакты проверяются попарно, верхний ряд с нижним. Если на каком-то этапе вы заметили слабый контакт или вовсе его отсутствие, возможно, все дело в поломке самой сердцевины замка. В таком случае можно ее заменить. При более серьезных поломках нужно менять реле зажигания или весь замок полностью – все это можно сделать своими руками.

Фото снятие минусовой клеммы на аккумуляторе

В этих случаях необходимо полностью снять замок зажигания. Первым делом нужно убрать обшивку с вала рулевой колонки и отключить все фишки, которые крепятся к замку зажигания. Если у вас возникли трудности с отключением фишек, возьмите отвертку и нажмите на их фиксаторы. Контактную группу проводов нужно отключать без применения особых усилий, чтобы не повредить провода в фишках.

После этого открутите болты, которыми крепится сам замок. Ключ зажигания нужно вставить замок и провернуть в нулевое положение. После этого при помощи отвертки нужно нажать на кнопку, которая фиксирует замок в механизме рулевой колонки – это позволит его полностью достать. Оставшиеся провода отсоедините от замка зажигания. Если в вашем автомобиле были какие-то переделки, обязательно обозначьте провода в порядке их отключения, чтобы при установке нового замка у вас не возникло проблем с подключением.

На фото — отсоединение проводов замка зажигания

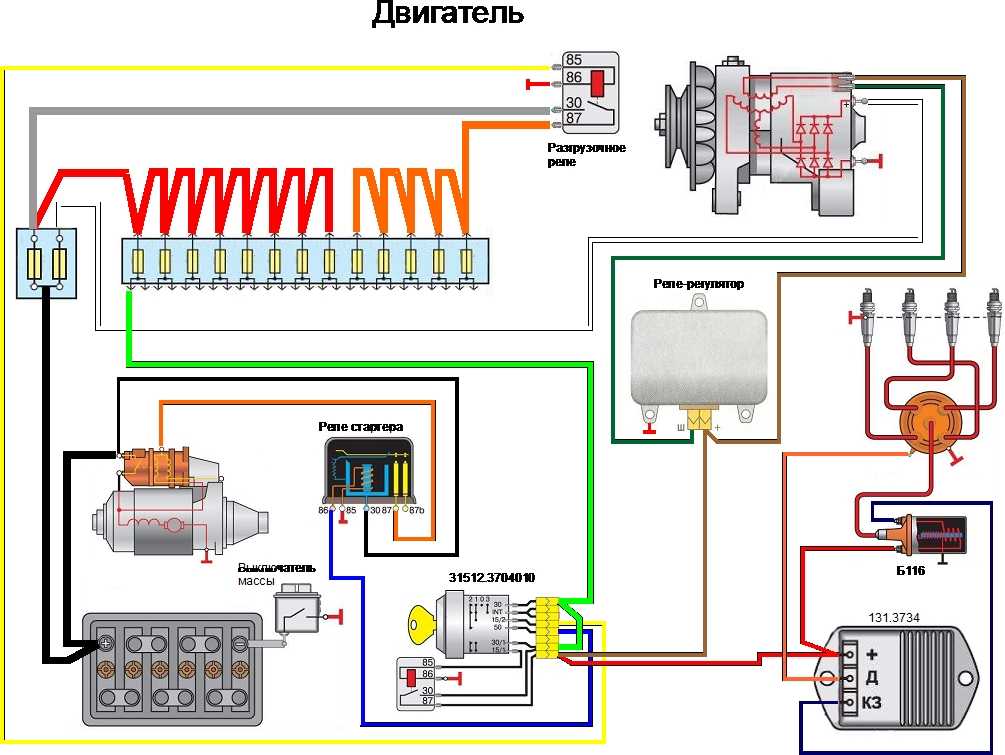

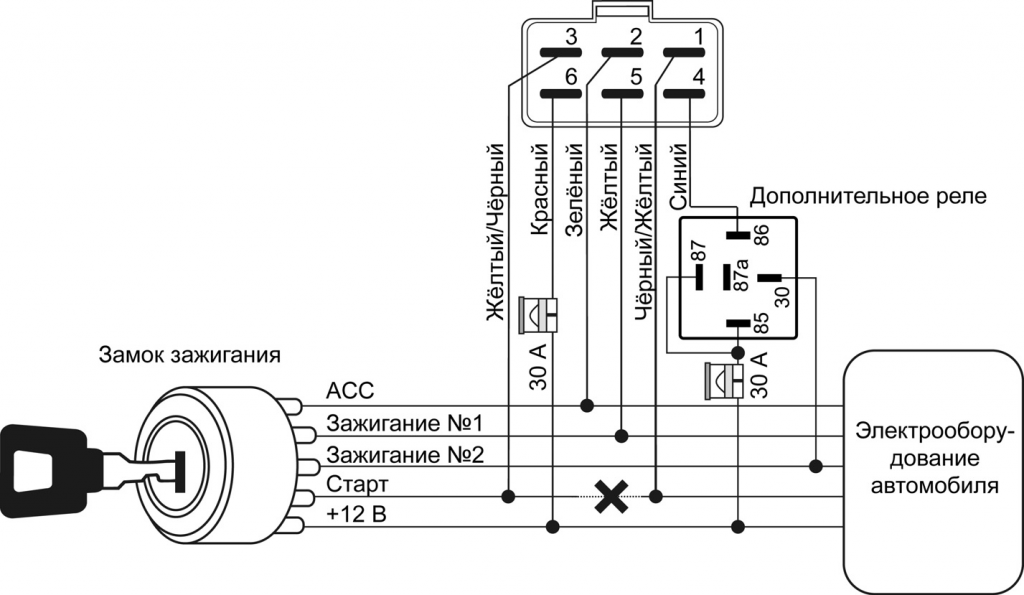

Новый замок зажигания можно купить в любом автомагазине и установить его своими руками не составит труда. Все действия нужно выполнить в обратном порядке. Схему подключения контактной группы нужно выполнить по инструкции, которая прилагается в комплекте. При покупке нового замка зажигания обязательно убедитесь, что он именно к вашей модели автомобиля. Для отечественных автомобилей лучше покупать замки нашего производства, они более надежные, чем китайские.

Подсветка доски приборов – как устроена панель?

В любом современном автомобиле обязательно должна быть подсветка как доски приборов, так и других кнопок и переключателей, расположенных на торпеде автомобиля. Подсветка замка зажигания – очень распространенное явление в импортных авто. Наши производители до такого не додумались, поэтому многие водители улучшают своего железного коня самостоятельно. Такая подсветка придаст вашему автомобилю особый шарм в ночное время суток, да и удобно это – видеть, куда вставлять ключ.

Фото подсветки замка зажигания

Самым оптимальным и распространенным видом подсветки в наше время является подсветка замка зажигания с помощью светодиодов.

Она не сложна в монтаже, а срок ее службы очень большой. Самое главное, что при выборе такой подсветки не нужно ничего изобретать. В автомагазинах, как правило, продают стандартные типы подсветок, которые имеют только одну лампочку и способны светить только точечно. Для автомобилей ВАЗ начали выпускать готовые элементы для подсветки замка зажигания, которые удобно монтируются и не требуют переделок и вырезов в пластике рулевой колонки автомобиля.

Как установить подсветку своими руками?

Перед покупкой необходимых материалов сделайте замер кольца зажигания. Определить нужно сам диаметр. В магазине сообщите продавцу данные и он вам выдаст нужный размер кольца под ваш замок. Купите светодиоды необходимого цвета с готовыми проводками и фишками, это избавит вас от работы с паяльником. Также нужен будет эпоксидный клей, чтобы приклеить провода, которые будут расположены в пластике рулевой колонки.

Подсветка замка зажигания выполняется поэтапно – сначала нужно снять пластмассу с рулевой колонки и вытянуть замок зажигания. Как снять замок зажигания в автомобиле, мы рассмотрели выше. После этого определите посадочное место кольца в пластике замка зажигания и просверлите в нужном месте кольца дырки под светодиоды. На следующем этапе вставьте светодиоды и соедините их между собой.

На фото — светодиоды для кольца замка зажигания

Кольцо подсветки при помощи клея приклейте в нужное место. Минусовый конец провода можно подсоединить к массе на замке зажигания. Второй же контакт необходимо подключить к механизму открывания дверей. Для этого посмотрите электрическую схему автомобиля и сделайте монтаж. Если вы ни разу не делали подключение сами, лучше обратиться к опытному электрику.

Очень важно, чтобы подсветка замка зажигания срабатывала именно на открывание дверей. Еще есть вариант подключения подсветки замка зажигания к плафону, который расположен в потолке автомобиля. Для этого подсоединитесь к нему, предварительно проверив полярность контактов на лампе.

Фото кольца подсветки замка зажигания

После того, как все элементы собраны, необходимо проверить правильность работы подсветки и только после этого приступать к обратной сборке рулевой колонки. При помощи установки таких светодиодов можно улучшить и остальные элементы салона автомобиля.
