Схема замка зажигания ВАЗ-2107

Главная » Электрооборудование » Вы читаете статью:

02.12.201815.12.2018 по Евгений

Для управления электросистемой автомобиля ВАЗ 2107 используется замок зажигания. От его состояния зависит качество работы всей бортовой системы. Если схема замка зажигания ВАЗ-2107 даст сбой, то это окажет негативное влияние на многие электроприборы, подключенные к сети.

Содержание

1 Устройство замка
2 Потенциальные проблемы
3 Заводская распиновка
4 Цветовая градация
5 Заключение

Устройство замка

Встроенный модуль представляет собой цилиндрическую конструкцию, в которой предусмотрен боковой выступ для встроенного рулевого фиксатора. При переходе в замкнутый режим фиксирующего штифта подобная опция становится частью противоугонной системы. Фиксатор блокирует поворот рулевого колеса.

Два торца цилиндрического изделия являются функциональными, поэтому с одной стороны подведена в замок зажигания ВАЗ-2107 схема подключения проводов, а со второй стороны предусмотрена личинка для ключа. Дополнительной защитой является уникальность «секрета», что требует использования оригинальной пары ключ/замок для предотвращения несанкционированного доступа к электросистеме автомобиля.

Инженеры составили ЗЗ из двух главных элементов, одним из которых является механизм переключения, а вторым – контактная плата.

Неисправности критического характера могут проявляться в обеих частях. При этом большинство из них считается неремонтопригодными. В качестве восстановительных работ в основном используются замены поврежденных элементов. Также практикуется полная замена узла в сборе.

Потенциальные проблемы

Возможные неприятности часто связаны с механической частью. Проявляются они в следующих факторах:

ключ туго заходит в «секрет»;
удается не с первого раза сделать проворот;
проблематично изымать ключ из личинки и пр.

Если игнорировать подобные сигналы, то это может закончиться поломкой. В результате придется потратиться на восстановление механизма или его замену.

В некоторых случаях может помочь применение специальных химических препаратов. Одним из них является жидкость WD-40. Заменить ее сможет тормозная жидкость, также помогающая отсрочить на некоторое время ремонт.

Кроме поломки механики, у автомобилистов возникают неприятности с электрической частью. Они проявляются в подгорании контактов либо в разрыве цепи. Считается, что наиболее уязвимой распиновка замка зажигания ВАЗ-2107 является на клеммах подключения стартера. В подобной ситуации не происходит сработки ни при первой попытке поворота, ни при последующих попытках.

Протестировать работоспособность контактов каждый автомобилист сумеет самостоятельно, замеряя напряжение на контактах мультиметром или вольтметром.

При выявлении неисправностей контактной группы не всегда требуется полная замена замка. Достаточно заменить электрическую часть замка даже без полного демонтажа цилиндра.

Заводская распиновка

По сложившейся традиции водители вынуждены вставлять ключ в «секрет», расположенный с левой стороны. Подобные конструкционные особенности у некоторых автомобилистов, пересевших с иномарок на отечественную «классику», могут вызывать некоторые неудобства.

Применяемая в автомобиле схема замка зажигания ВАЗ 2107, инжектор под капотом или карбюратор, будет аналогичной. Фиксация узла осуществляется двумя болтами к рулевой колонке. Под пластиковым кожухом скрывается механизм устройства.

Каждый угол поворота предполагает активацию определенных электрических потребителей, подключенных к бортовой сети. Перед тем как подключить замок зажигания на ВАЗ-2107, необходимо ознакомиться с метками, поочередно располагающимися вокруг личинки:

стартовое положение определяет включение большинства систем и электропотребителей, к которым чаще всего относятся «стопы», расположенные в задних фонарях, лампа освещения салона, контакты прикуривателя, иногда и магнитолу переводят по этот режим;
«I» – вторая позиция; продолжая переходить к меткам, зависимым от АКБ, демонстрирует включение стеклоомывателей, отопителей, измерительных приборов и контрольных индикаторов, головной оптики и пр. ;
«II» – запуск силовой установки через стартер имеет особенности, так как если ключ не удерживать насильно в такой позиции, то он самостоятельно отпружинит в предыдущее положение, что позволяет минимизировать всякую нагрузку на электродвигатель;
«III» – стояночная позиция, используемая автомобилистами, когда требуется заблокировать колонку фиксаторами, поэтому при ее активации, водитель изымает ключ из «секрета».

Цветовая градация

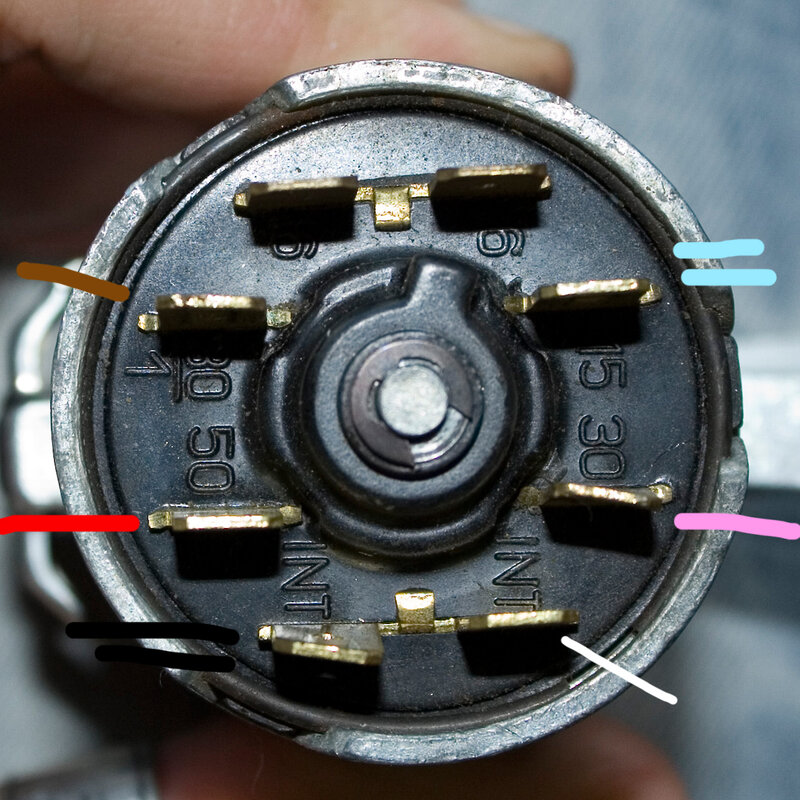

Чтобы правильно подключать контакты с тыльной стороны, необходимо знать цвета проводов. К каждой из фишек подходит кабель с изоляцией персонального оттенка. Ориентироваться рекомендуем на схему:

вывод 50 – контактирует с красным проводом, соединенным со стартером;
вывод 30 – розовый контакт;
вывод 30/1 – коричневый кабель;
вывод 15 – синий с темной полосой контактирует с обогревателем, зажиганием и пр.;
вывод INT – черный кабель, отвечающий за пуск головной оптики и работу габаритов.

После того как вся проводка будет подключена, можем подключать обратно клеммы АКБ и проверяем работоспособность. Поочередно запускаем зажигание в каждой из позиций, тестируя работоспособность приборов.

Заключение

Перед проведением любых электрических работ необходимо внимательно ознакомиться с электрической схемой. Также важно обеспечить надежное соединение с контактами.

Интересное по теме:

загрузка…

Как подключить замок зажигания ваз 2107 инжектор

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

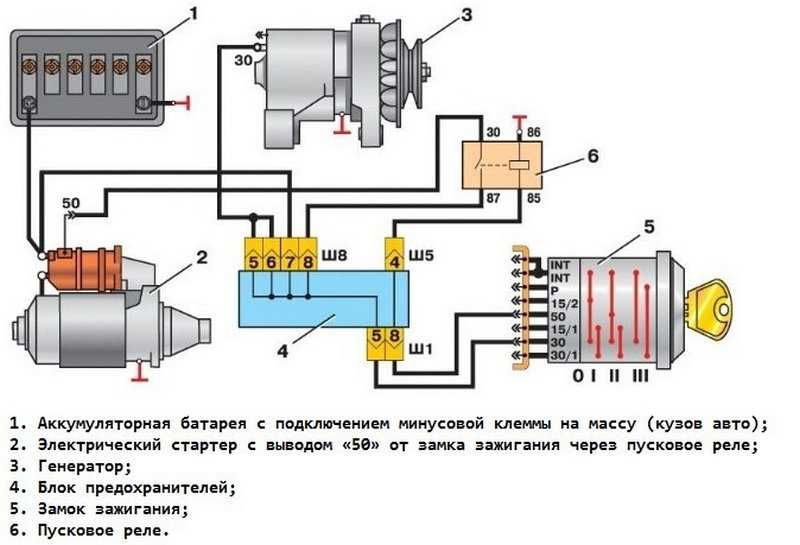

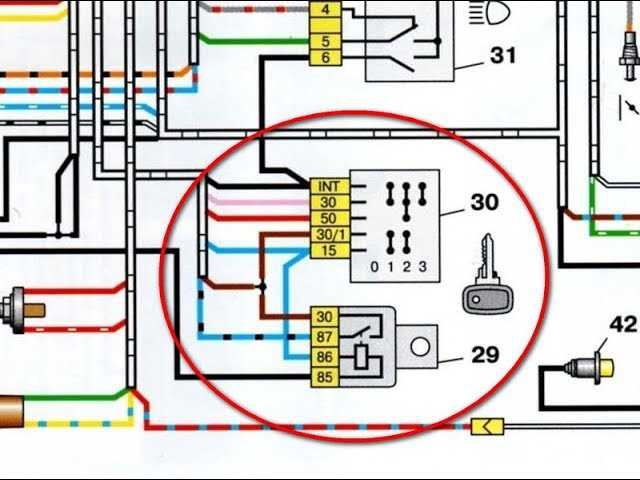

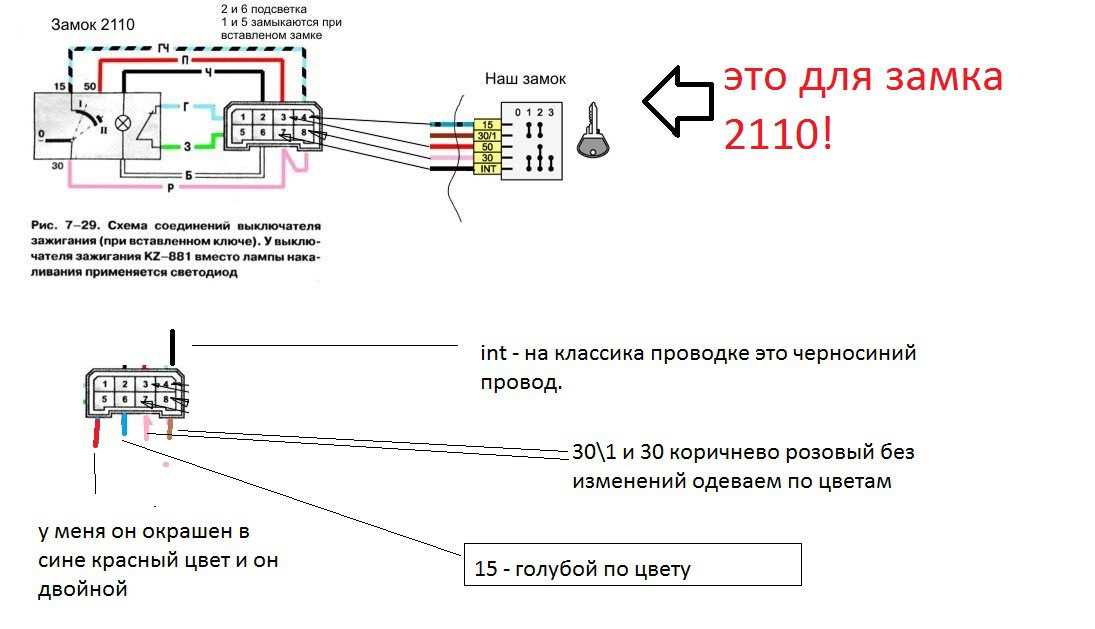

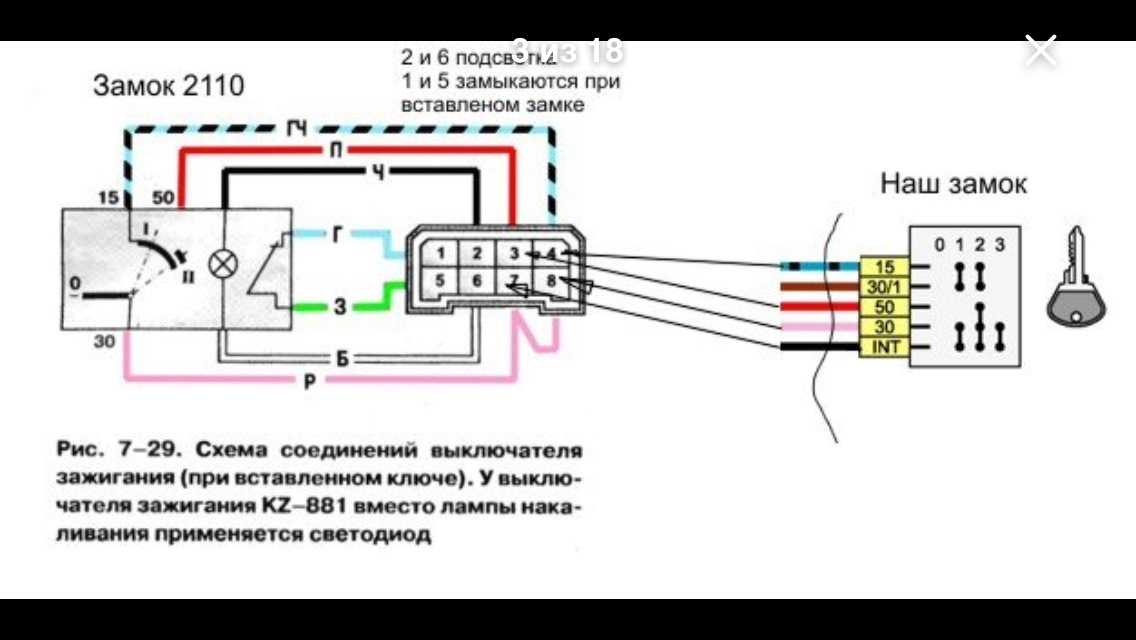

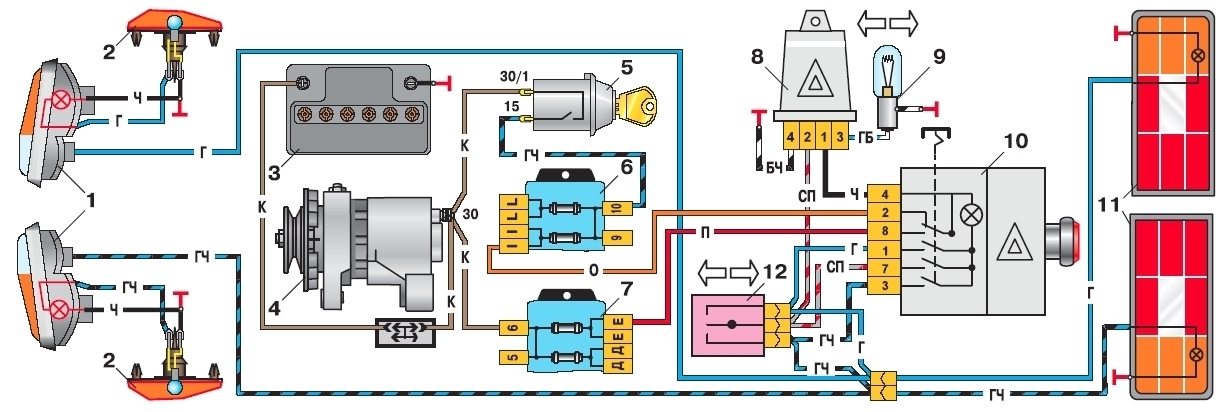

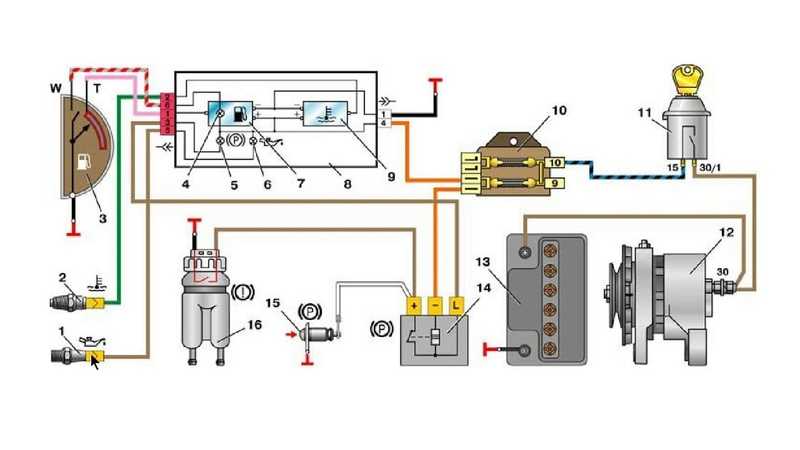

Схема подключения замка зажигания

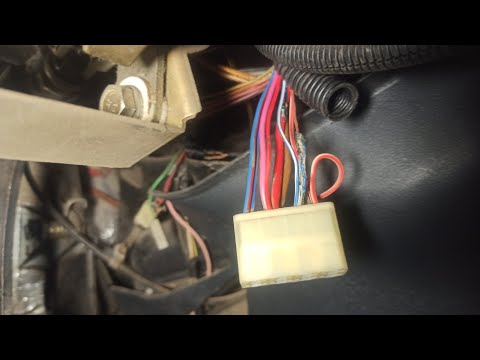

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Диагностика неисправностей замка зажигания

Замок зажигания ВАЗ 2107 довольно надёжен в эксплуатации и обычно выходит из строя лишь по причине выработки своего ресурса. Неисправности ЗЗ могут быть механическими и электрическими.

Ключ в замке заедает или не поворачивается

Иногда ключ в ЗЗ поворачивается с трудом или не поворачивается совсем. Это обычно связывают с отсутствием смазки в личинке замка — подвижной диск с пластинами начинает заедать. Также причиной такой ситуации может стать повреждение рабочей части ключа. Проблему временно можно решить, залив в замок водоотталкивающий состав WD-40, а неисправный ключ заменив на новый. Однако через какое-то время замок всё равно придётся менять.

Поломка механической части замка зажигания заставляет многих владельцев «Жигулей» менять его целиком, так как стоимость замка в сборе не сильно отличается от цены его секретной части.

Не включаются приборы

Если при повороте ключа не начинают работать электроприборы, это может быть следствием подгорания контактов из-за неплотного прижатия друг к другу. Ситуацию можно исправить, зачистив все контакты наждачной бумагой, а место присоединения розового провода, идущего на контакт 30 от плюсовой клеммы аккумулятора, следует поджать пассатижами.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Ремонт замка зажигания ВАЗ 2107

Снять замок зажигания ВАЗ 2107 довольно просто. Для этого потребуется лишь:

Порядок демонтажа замка зажигания

Для снятия замка зажигания нужно выполнить ряд действий в следующем порядке:

Видео: замена замка зажигания ВАЗ 2107

Разборка замка зажигания

В случае выхода из строя контактной группы, которая не ремонтируется, а меняется целиком, её можно легко извлечь из корпуса замка. Порядок действий при этом следующий:

Сборка и установка замка зажигания осуществляется в обратной последовательности.

Видео: разборка замка зажигания ВАЗ 2107 и замена контактной группы

Выбор нового замка

Устройство замка зажигания одинаково для всех классических моделей ВАЗ. Однако на автомобили, выпущенные до 1986 года, устанавливались замки с семью контактами, а после 1986 года — с шестью. Для ВАЗ 2107 подойдёт любой замок для классических «Жигулей» с шестью контактными выводами.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
Выставить замок в положение “0”.
Открутить винты кожуха рулевой колонки.
Демонтировать кожух рулевой колонки.
Открутить два болта крепления замка зажигания.
Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
Отсоединить провода, идущие к контактной группе замка зажигания.
Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
Установить новый замок на посадочное место.
Закрутить болты крепления замка зажигания.
Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
Установить защитный (декоративный) чехол рулевой колонки.
Закрутить болты крепления защитного чехла.
Подключить провод “массы” к АКБ.
Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

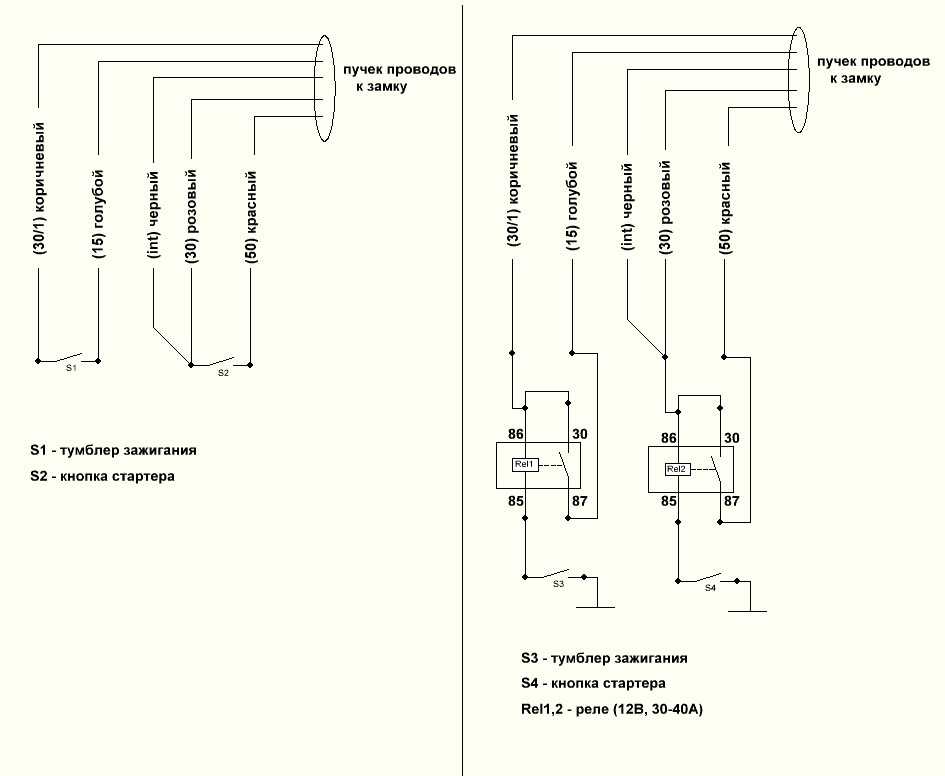

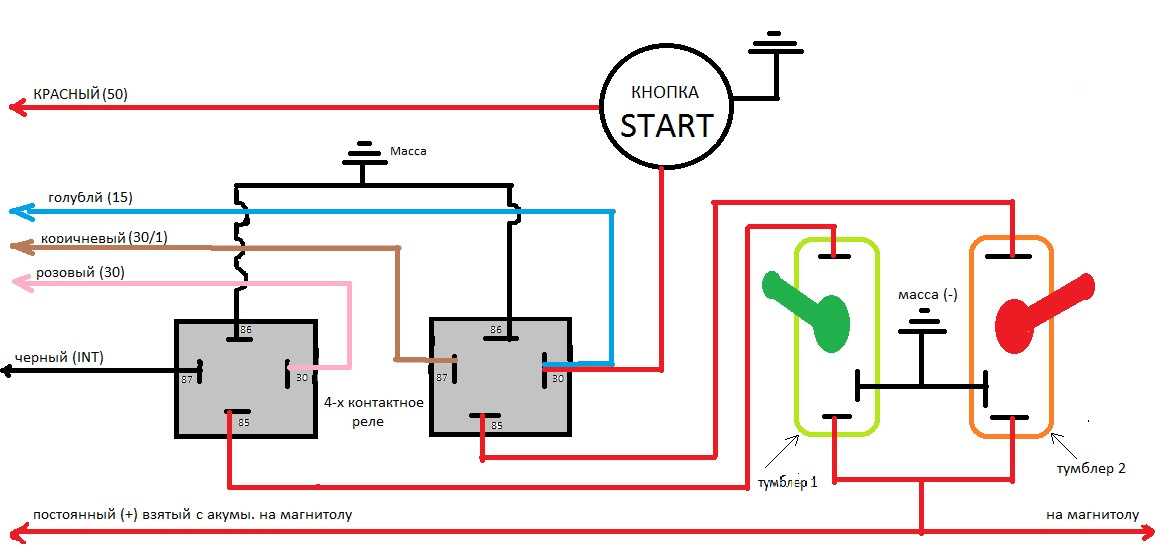

Установка кнопки «Старт»

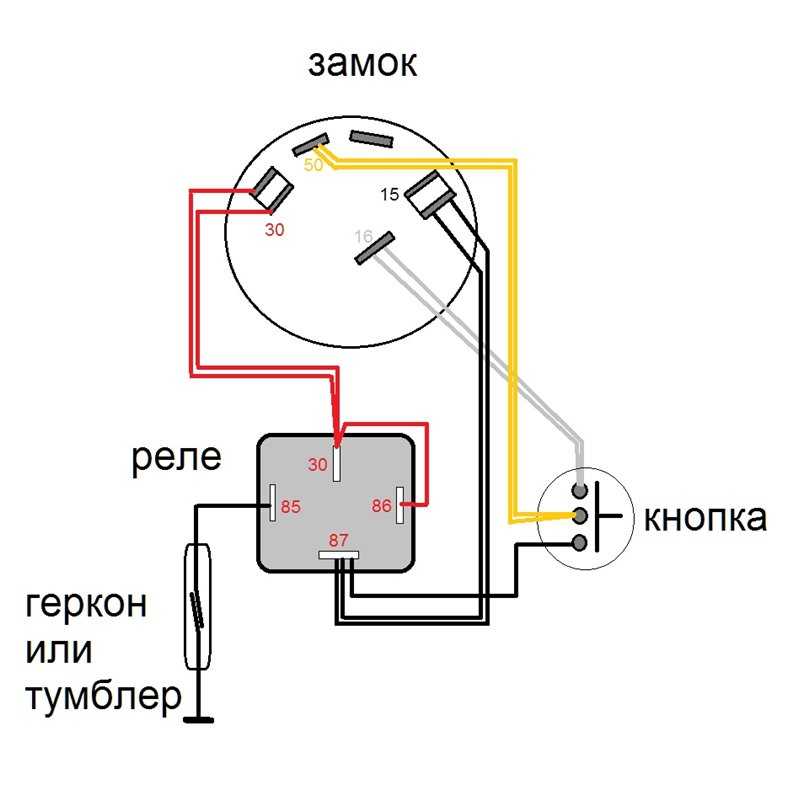

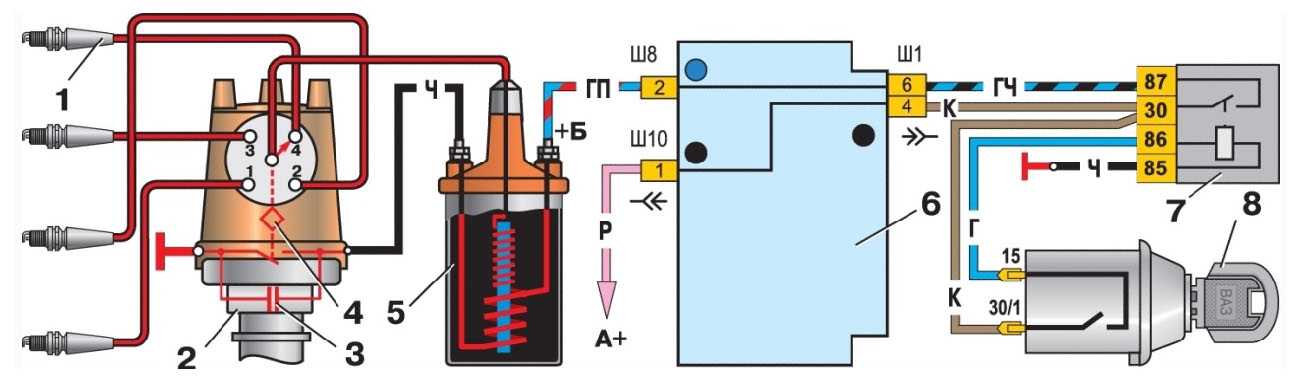

Некоторые автолюбители устанавливают в салоне в удобном для себя месте отдельную кнопку для запуска двигателя. Её подключают в цепь запуска стартера, разрывая красный провод, идущий к выводу 50 на замке зажигания. Запуск автомобиля производится следующим образом:

Заглушить двигатель в этом случае можно только поворотом ключа в обратную сторону.

Чтобы кнопкой можно было остановить мотор, то есть превратить её в кнопку «Старт-Стоп», нужно задействовать два дополнительных реле:

При нажатии на кнопку ток от аккумулятора идёт на реле фар, замыкая его контакты, а после этого — на стартер. При запуске двигателя кнопка отпускается, размыкая контакты реле стартера и разрывая его цепь. Однако плюсовой провод какое-то время остаётся подключенным через реле фар. При повторном нажатии на кнопку размыкаются контакты реле фар, разрывая цепь зажигания, и двигатель останавливается. Для задержки включения стартера в схему включён дополнительный транзистор.

Таким образом, заменить замок зажигания ВАЗ 2107 сможет даже начинающий автолюбитель. Для этого необходим минимальный набор инструментов и выполнение рекомендаций специалистов. Особое внимание при этом следует уделить корректному подсоединению проводов к контактам замка.

Источник

Самостоятельная замена замка зажигания ВАЗ-2107

Сменить замок зажигания владелец автомобиля ВАЗ-2107 может своими силами. Для этого достаточно иметь набор простых инструментов и немного теоретических знаний.

Что представляет собой замок ВАЗ-2107

Замок зажигания (далее – ЗЗ) является главным элементом электрической системы всего автомобиля, включающим и выключающим ее. Располагается он под приборной панелью, на рулевой колонке слева. В выключенном положении ЗЗ блокирует рулевую колонку, не позволяя угнать автомобиль. Также дополнительным средством защиты является ключ, который для каждого замка индивидуален.

Основные части замка зажигания (выключателя зажигания)

Как работает замок выключения зажигания

Основной задачей прибора является запуск и отключение всех систем автомобиля. Поворот ключа замыкает электрическую цепь, позволяя току от аккумулятора поступать ко всем устройствам и приборам машины. Возврат ключа в начальное положение позволяет выключить большинство электросистем. При этом активируется противоугонный блокиратор руля.

В ЗЗ ВАЗ-2107 предусмотрено четыре позиции ключа:

III – стоянка. Начальная позиция – ключ можно вставлять и вынимать только в таком положении. Работает наружная оптика, обогреватель и очиститель стекол. Чтобы разблокировать руль, необходимо плавно покрутить его в любом направлении. Так же, чтобы включить блокировку, его необходимо покрутить после удаления ключа.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

Отключить провод “массы” от аккумулятора.
Повернуть ключ вертикально (в положение “0”).
Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
Снять кожух.
Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

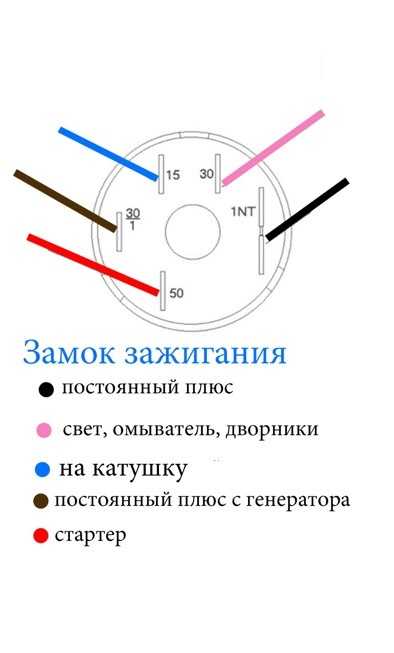

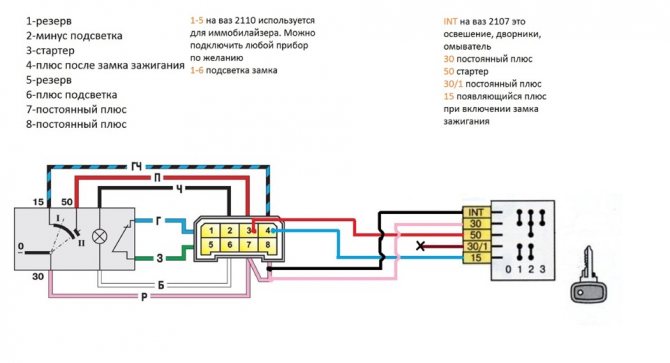

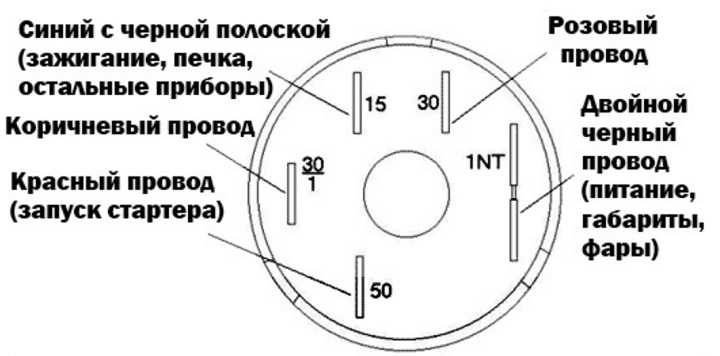

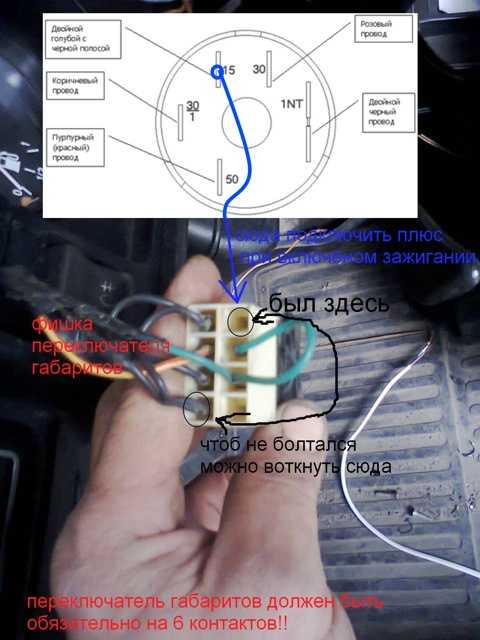

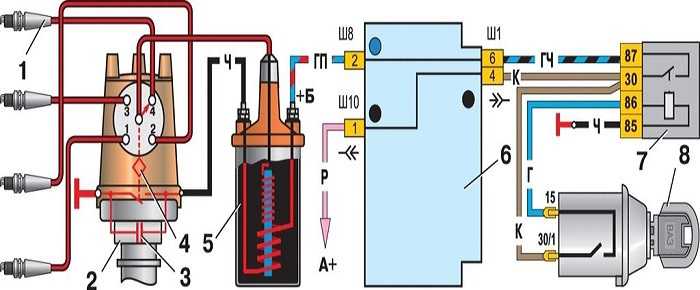

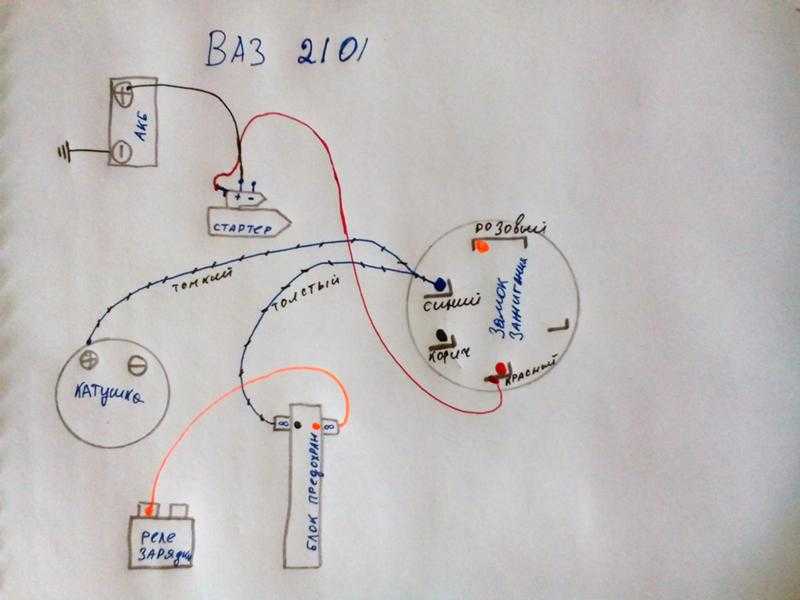

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода	Номер контакта	Функция
Сине-чёрный (двойной)	15	Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый	30	Подаёт постоянное положительное напряжение
Двойной чёрный	1NT	Предназначен для включения питания габаритных огней и фар
Красный	50	Управление работой реле стартера
Коричневый	30/1	Подача положительного питания

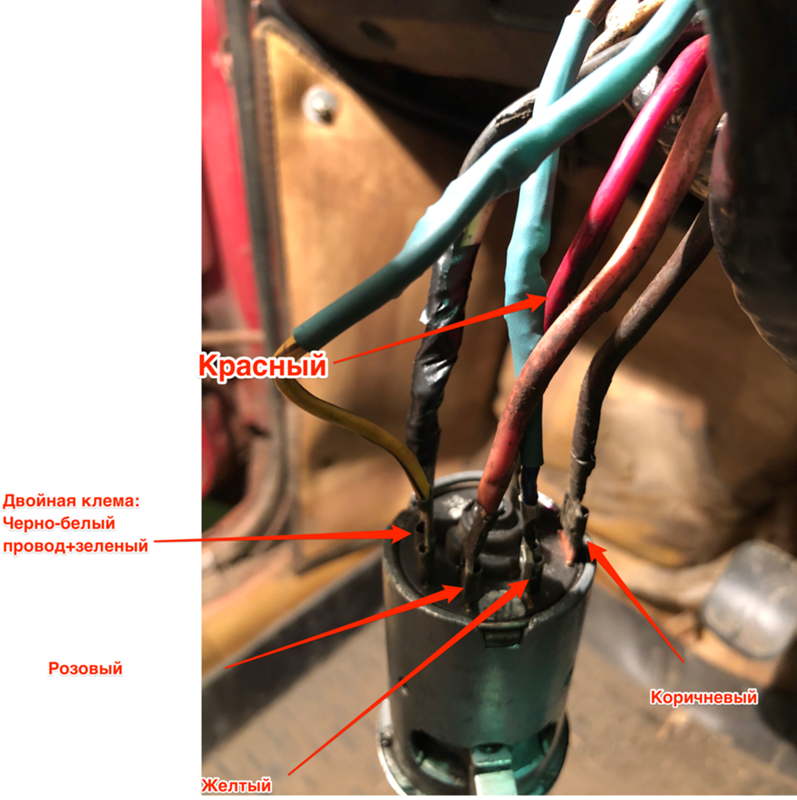

Установка проводки приведена на фото:

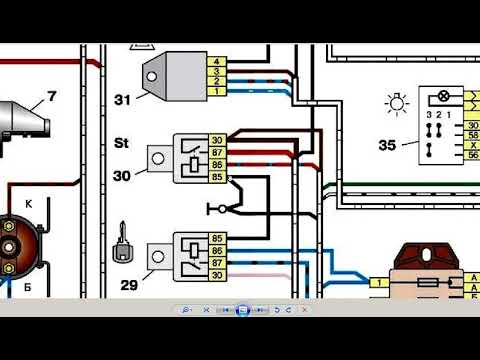

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

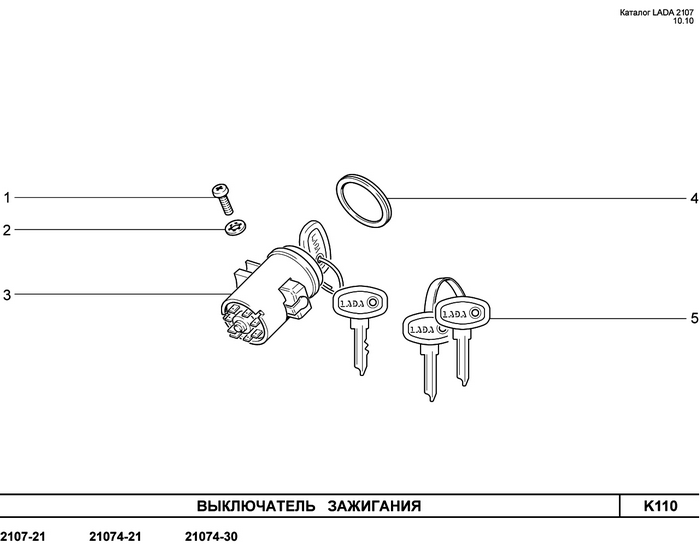

Схема замка зажигания с указанием компонентов представлена на фото:

В состав замка зажигания входят:

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Устройство замка зажигания на ВАЗ 2107

Замком зажигания называется цилиндрическая деталь, которая состоит из замыкающих и размыкающих контактов внутри. С торцевой стороны выключатель зажигания имеет углубление для вставки ключа. Второй конец цилиндрического корпуса имеет колодку с контактами для подключения штекера с электропроводкой. Все ключи имеют универсальную конструкцию, поэтому подходят исключительно для «своих» замков.

Боковая часть корпуса имеет выступ, главным назначением которого является блокирование руля в одном положении. Эта блокировка включается автоматически сразу после извлечения ключа из выключателя зажигания. Внутри деталь состоит из двух частей — это личинка, в которую входит ключ зажигания, а также контактная группа. Прокручивание личинки приводит к замыканию и размыканию контактов.

На инжекторных и карбюраторных моделях ВАЗ 2107 используются одинаковой конструкции замки зажигания.

Личинка

Личинкой называется внутренняя деталь, в которую вставляется ключ, и которая с ним взаимодействует. Этот элемент в конструкции замка имеет подвижный запорный палец, который перемещается при вращении ключа по направлению движения часовой стрелки. Когда ключ поворачивается в замке в противоположную сторону (выключается зажигание), то происходит выдвигание пальца.

Когда владелец авто покидает транспортное средство, извлекая из замка ключ, то палец входит в специальное углубление рулевой колонки, блокируя руль от вращения в одном положении. Это противоугонная система, которая исключает возможность угона автомобиля без ключа. Если выходит из строя личинка, то ее можно отдельно заменить, без контактной группы, но с использованием нового ключа. Для замены понадобится демонтировать замок и снять личинку.

Контактный разъем

Контактная группа замка зажигания ВАЗ 2107 (нижняя часть) состоит из двух элементов. Первый элемент представляет собой подвижный диск, на которой находятся токопроводящие пластины. Вторая часть — это колодка с контактами в виде выступов, которые соединяются с токопроводящими пластинами.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

Третья методика заключается в разрушении замка резким рывком:

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

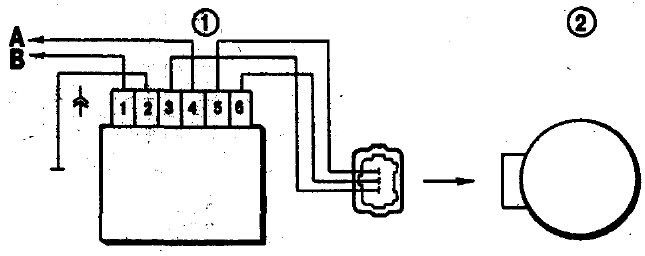

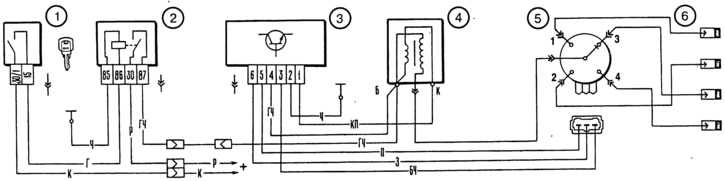

Ваз 2107 инжектор замок зажигания схема

Содержание

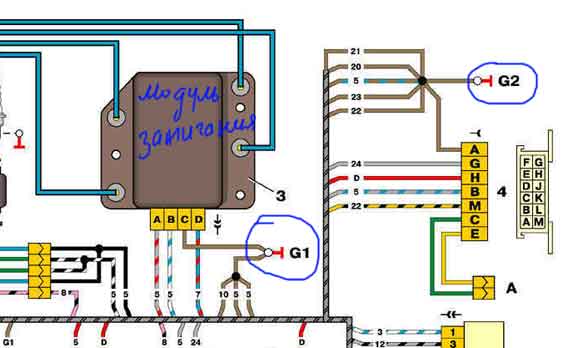

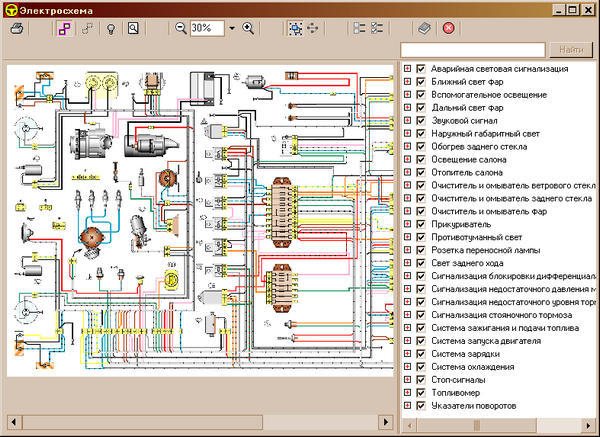

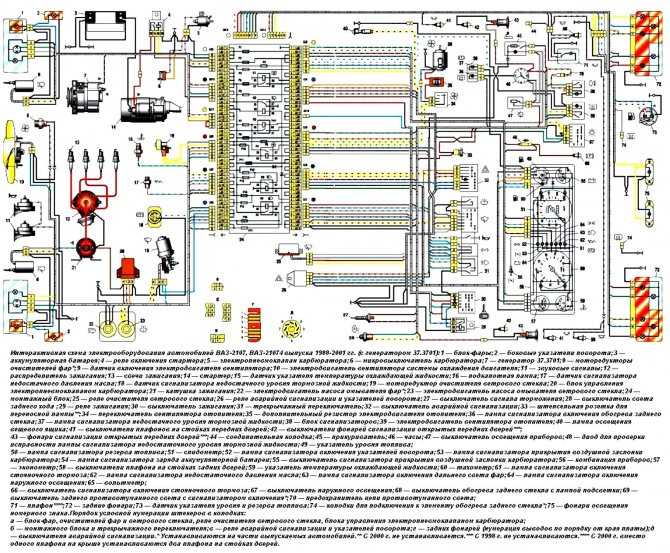

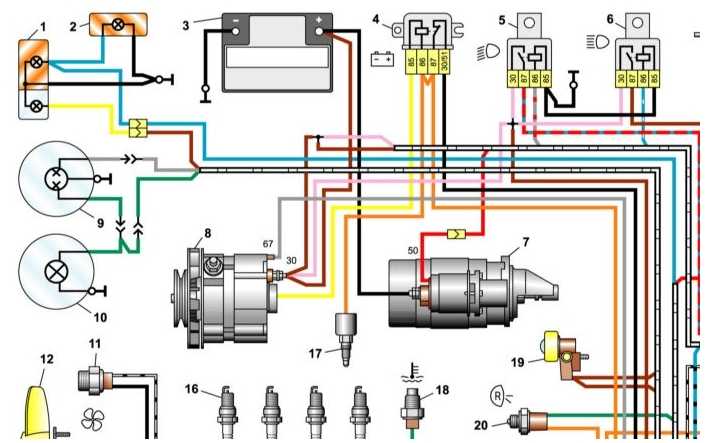

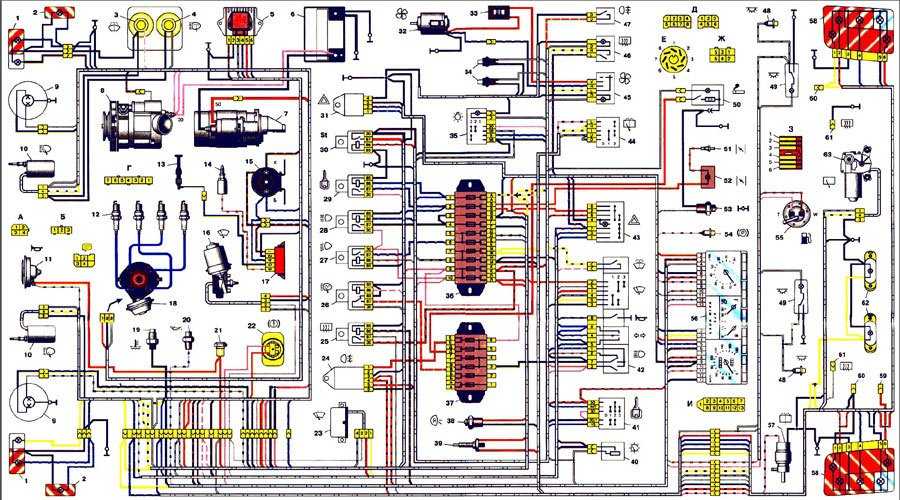

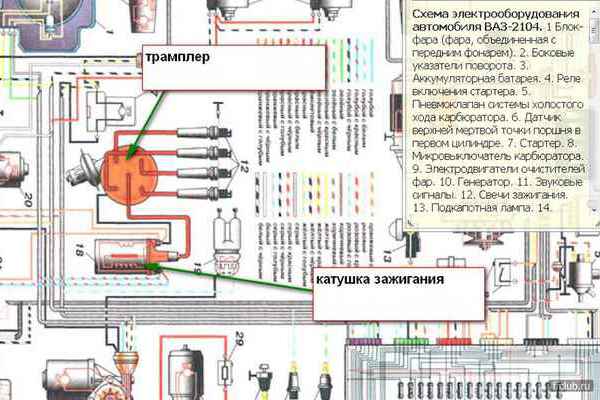

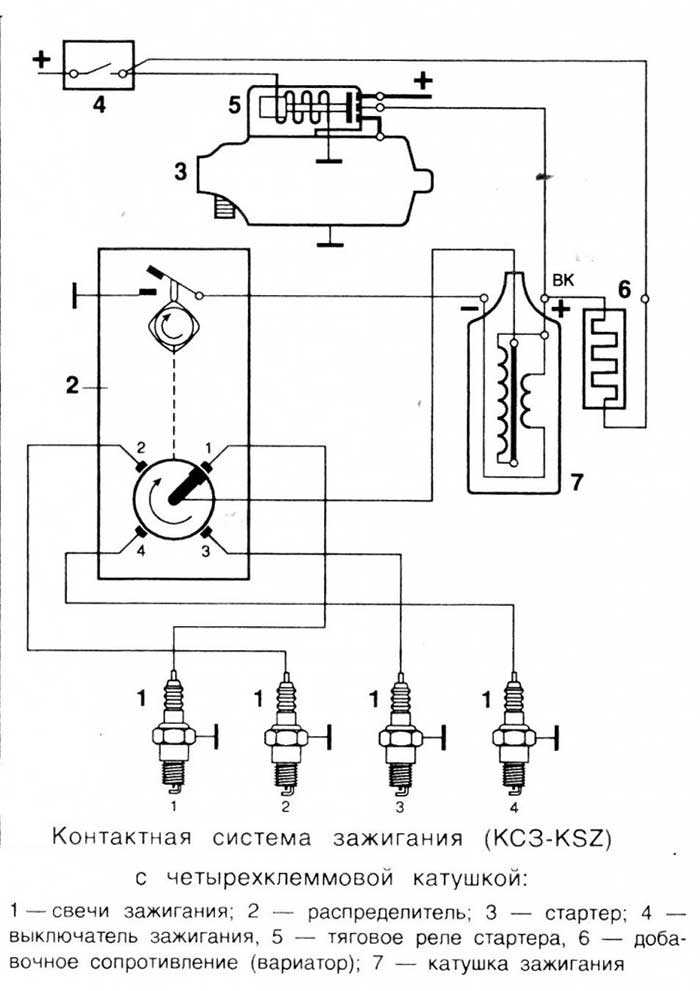

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

— реле разгрузки замка зажигания;
— реле-прерыватель указателей поворота;
— реле стеклоочистителя;
— выключатель сигнала торможения;
— переключатель света фар и указателей поворота;
— переключатель очистителя и омывателя ветрового стекла;
— выключатель зажигания;
— выключатель аварийной сигнализации;
— комбинация приборов;
— выключатель обогрева заднего стекла;
— выключатель заднего противотуманного огня;
— выключатель наружнего освещения;
— переключатель электродвигателя отопителя;
— дополнительный резистор электродвигателя отопителя;
— электродвигатель отопителя;
— контрольная лампа обогрева заднего стекла;
— контрольная лампа уровня тормозной жидкости;
— выключатель освещения приборов;
— прикуриватель;
— часы;
— выключатель лампы света заднего хода;
— датчик ручного тормоза;
— реле заднего противотуманного огня;
— колодка жгута панели приборов к жгуту системы зажигания;
— плафон освещения вещевого ящика;
— монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов.
А3 — точки заземления электродвигателя отопителя.

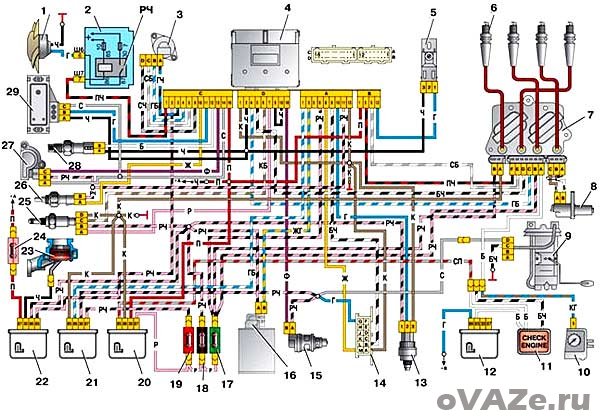

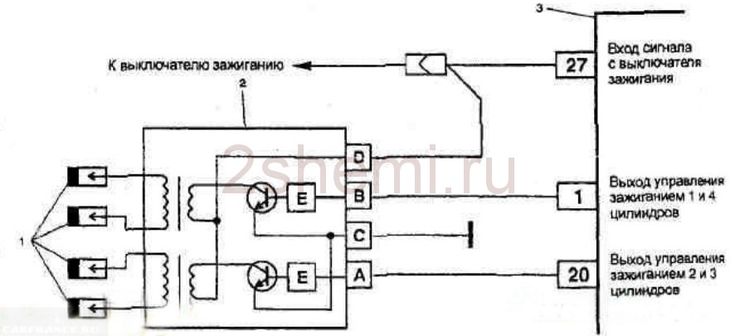

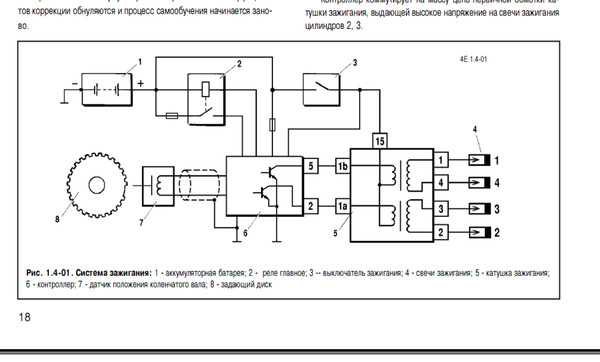

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер;
2 — диагностический датчик концентрации кислорода;
3 — колодка жгута системы зажигания к жгуту правого брызговика;
4 — колодка жгута уровня топлива к жгуту системы зажигания;
5 и 7 — колодки жгута электробензонасоса;
6 — управляющий датчик концентрации кислорода;
8 — электробензонасос;
9 — колодка диагностики;
10 — датчик скорости;
11 — регулятор холостого хода;
12 — датчик положения дроссельной заслонки;
13 — датчик температуры охлаждающей жидкости;
14 — датчик массового расхода воздуха;
15 — датчик положения коленчатого вала;
16 — электромаг¬нитный клапан продувки адсорбера;
17 — катушка зажигания;
18 — свечи зажигания;
19 — форсунки;
20 — колодка жгута системы зажигания к жгуту панели приборов;

3 . Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

— монтажный блок;
— колодка жгута правого брызговика к жгуту левого брызговика;
— боковой указатель поворота правый;

— фара правая;
— дополнительное реле стартера;
— насос омывателя ветрового стекла;
— колодки жгута правого брызговика и провода соединительного стартера;
— стартер;
— батарея аккумуляторная;
— генератор.

А1 — точка заземления жгута проводов правого брызговика.
А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

— монтажный блок;
— колодка жгута левого брызговика к жгуту правого брызговика;
— фара левая;
— боковой указатель поворота левый;
— датчик контрольной лампы давления масла;
— датчик температуры охлаждающей жидкости;
— датчик уровня тормозной жидкости;
— электродвигатель стеклоочистителя;
— звуковой сигнал;
— электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

— монтажный блок;
— колодка жгута плоского заднего к жгуту системы зажигания;
— включатель плафона правой передней двери;
— включатель плафона правой задней двери;
— включатель плафона левой передней двери;
— включатель плафона левой задней двери;
— плафон освещения салона правый;
— плафон освещения салона левый;
— электробензонасос с датчиком указателя уровня топлива;
— элемент обогрева заднего стекла;
— дополнительный сигнал торможения;
— фонарь правый;
— фонарь левый;
— фонарь освещения номерного знака левый;
— фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла.
А2 — точка заземления жгута массы освещения номерного знака.
А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.
