Признаки неисправности замка зажигания на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что замок зажигания на ВАЗ-2114 выходил из строя. Но, не многие знают, причины и признаки неисправности. В этой статье, рассмотрим, не только проблемы возникновения, но и методы решения, а также диагностики этого узла.

Содержание

• 1 Признаки поломки замка зажигания
  • 1.1 Причины неисправности замка зажигания на ВАЗ-2114
    • 1.1.1 Электрическая неисправность
    • 1.1.2 Механическая неисправность
  • 1.2 Методы устранения
  • 1.3 Рекомендации
• 2 Выводы

Признаки поломки замка зажигания

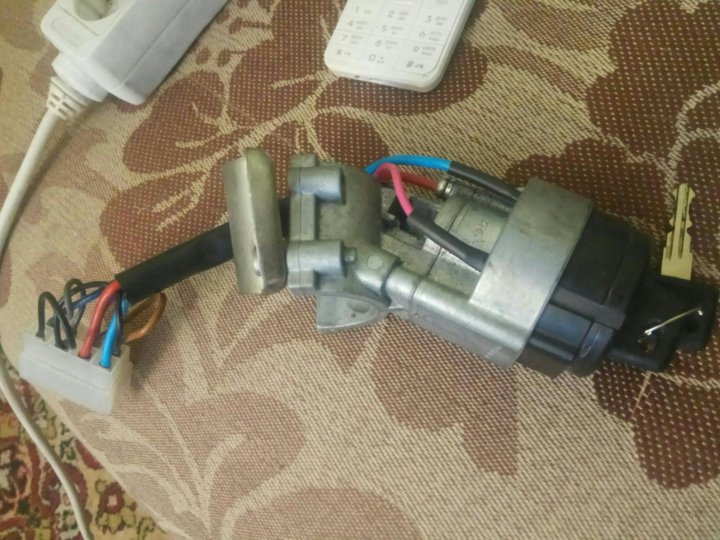

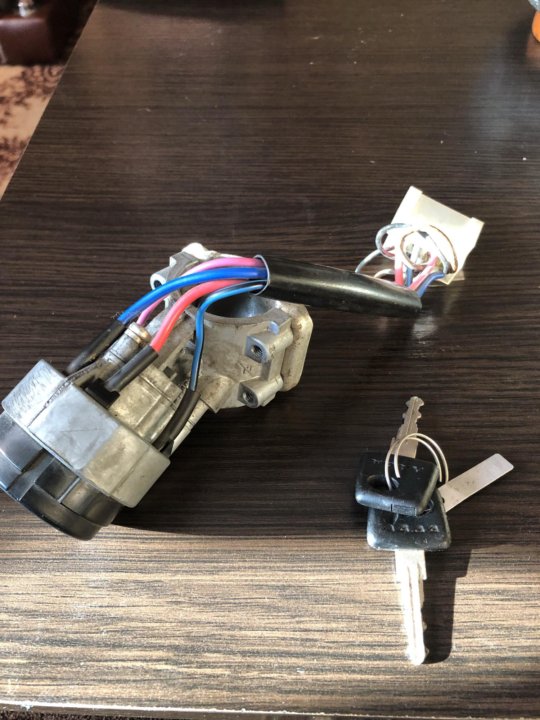

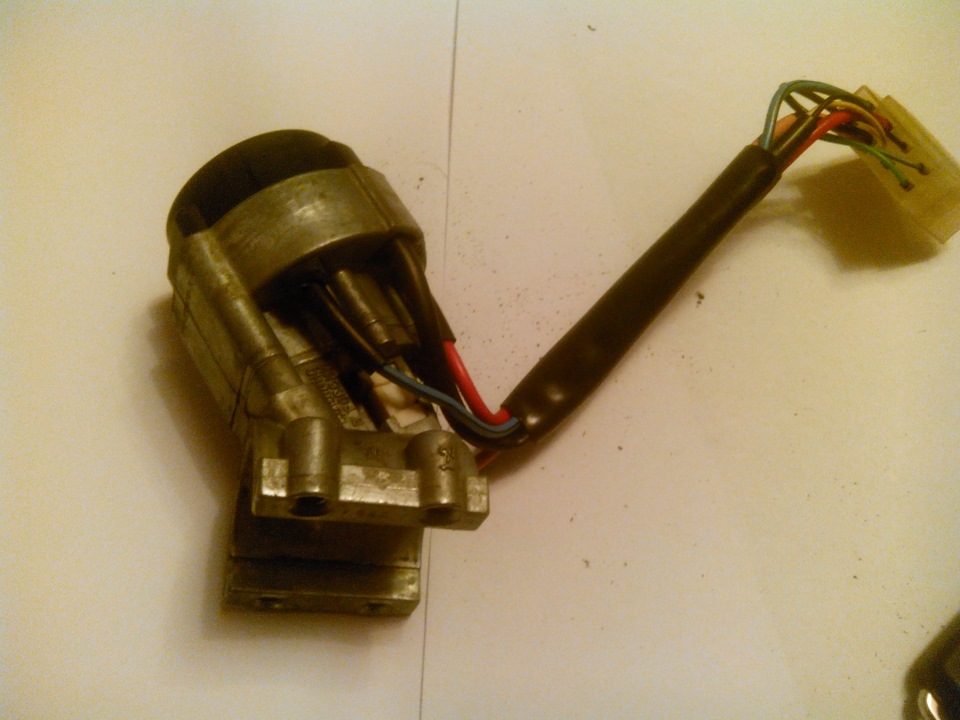

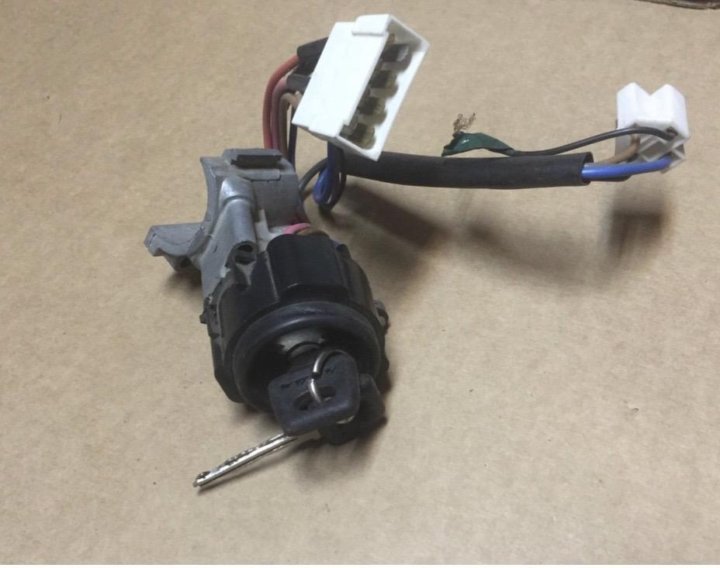

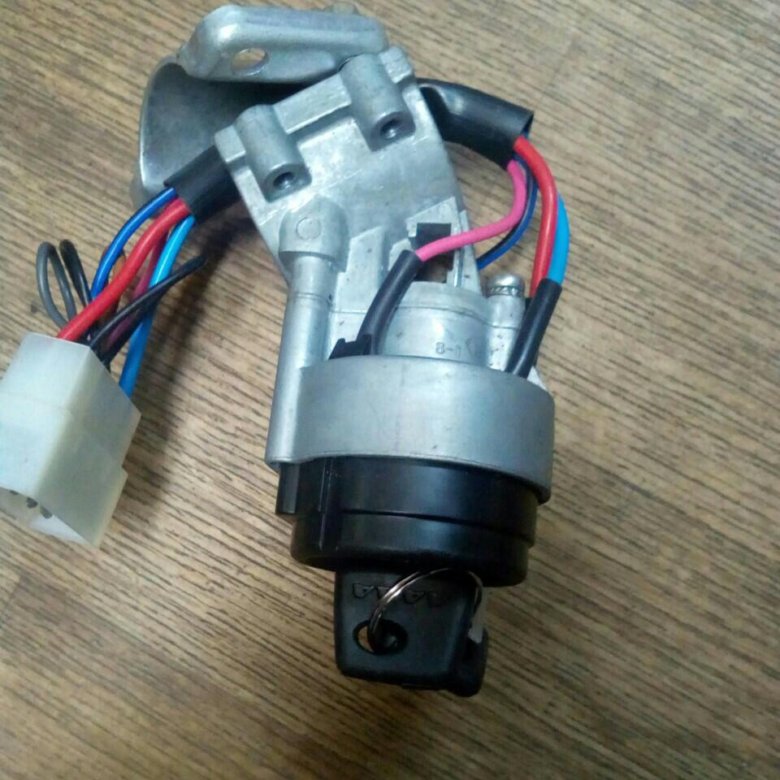

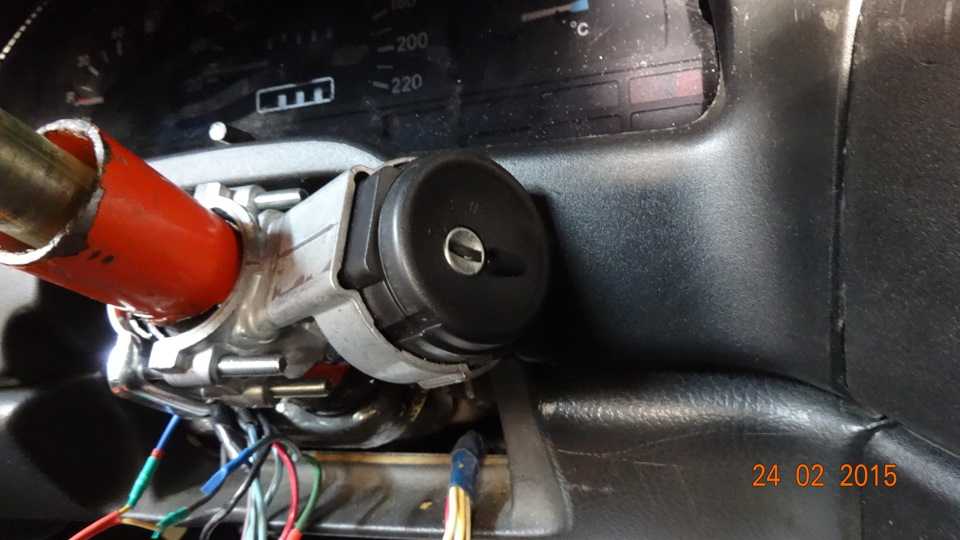

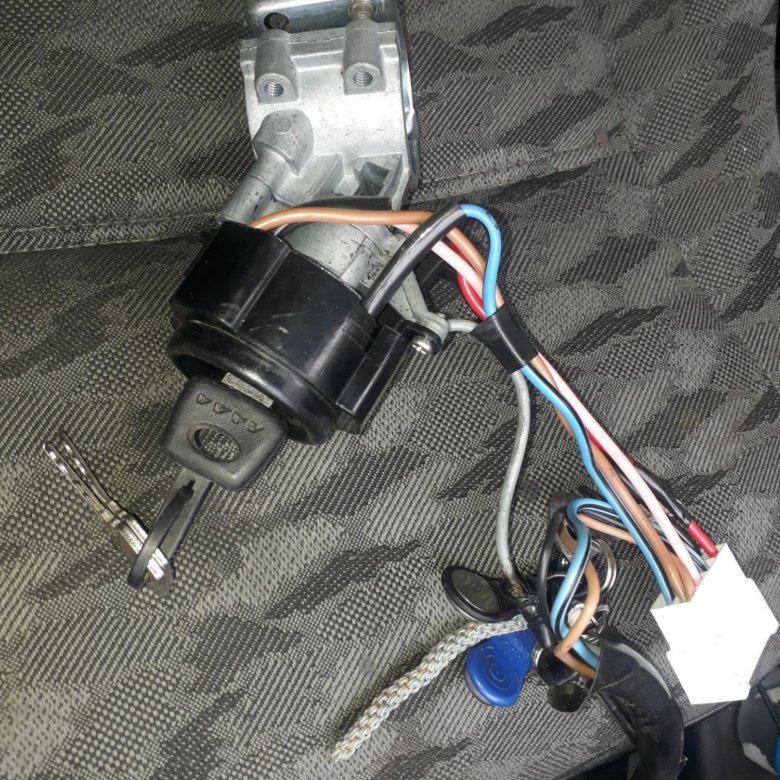

Замок зажигания снят для ремонта

Естественно, как и для любого автомобильного прибора, замок зажигания имеет признаки неисправности. В отличие от остальных узлов, контактная группа выведет сразу несколько приборов из строя, что и послужит причинами неисправности. Итак, рассмотрим, по каким признакам можно определить выход из строя замка зажигания:

• Не работает стартер. Он не щелкает, а втягивающее реле не срабатывает. Это происходит потому, что на них не подается питание, которое проходит через замок зажигания.
• Отказ работы электроприборов. Эти элементы могут быть никак не связаны между собой, но все они включаются только при работающей контактной группе.
• При шевелении ключом, в одном положении возобновляется работа электрических приборов. Просто смыкаются контакты, и возобновляется подача питания.

Причины неисправности замка зажигания на ВАЗ-2114

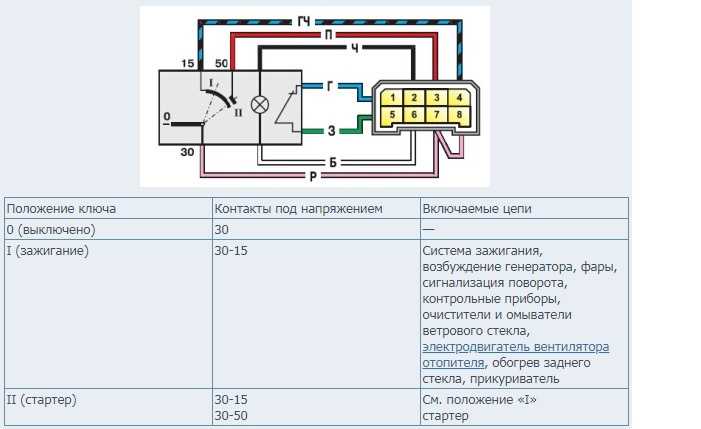

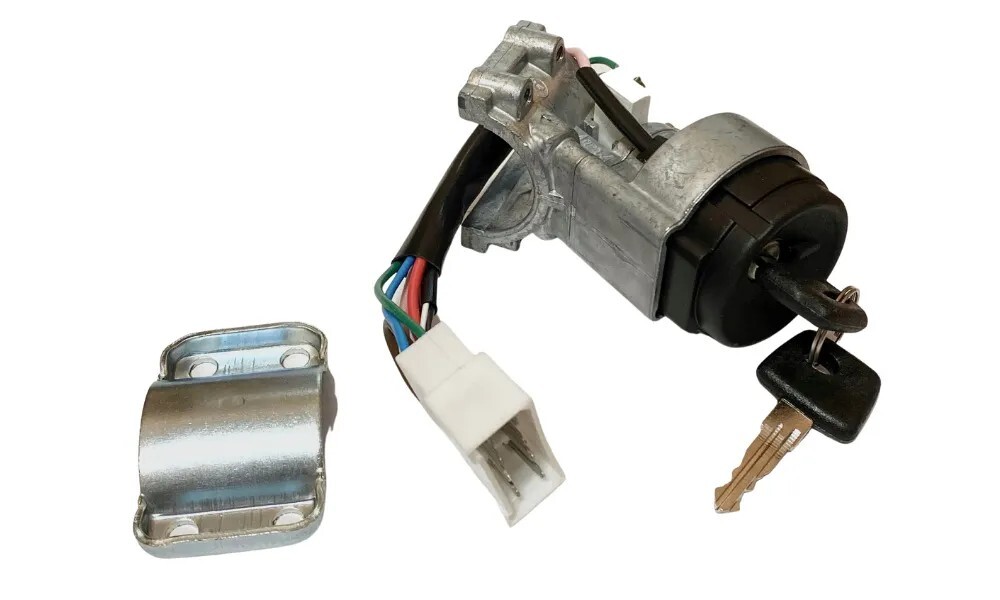

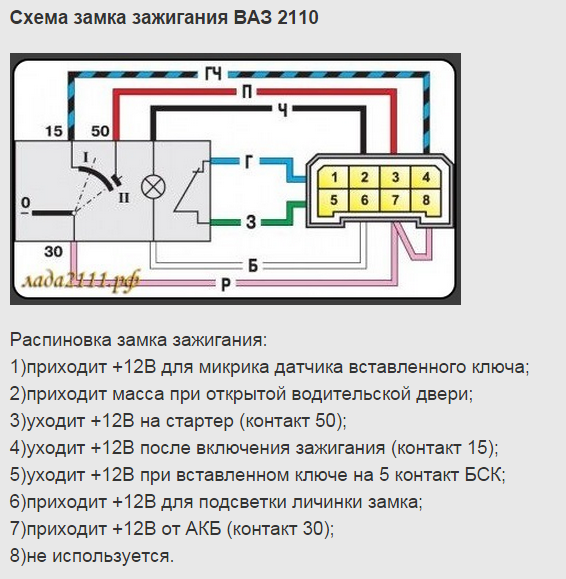

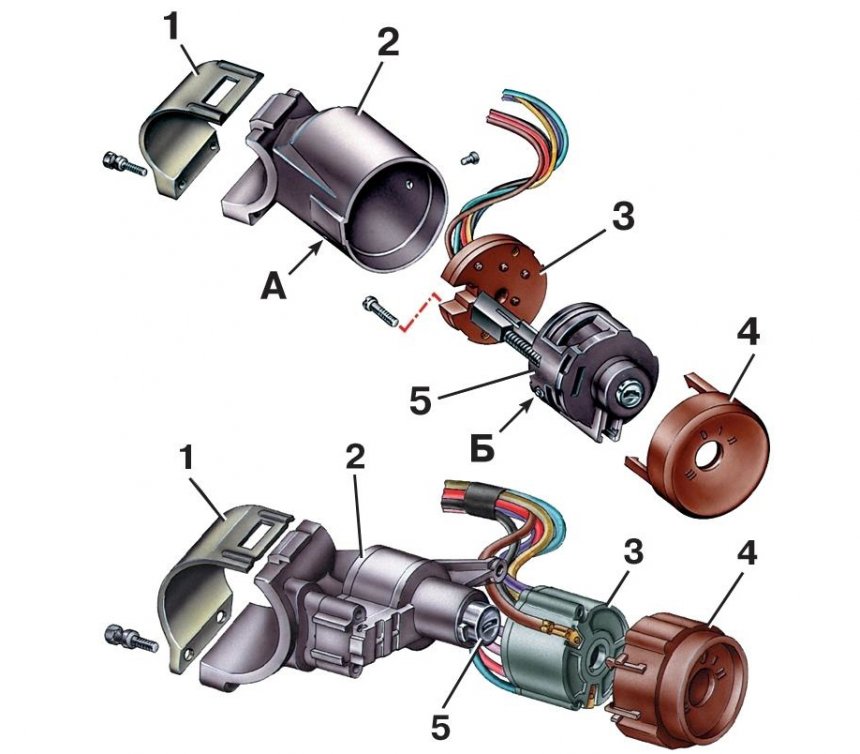

Схема устройства замка зажигания

Известные только две причины неисправности замка зажигания на автомобиле, а именно: электрическая и механическая часть. Обе они возникают вследствие износа некоторых деталей и узлов. Итак, стоит более детально рассмотреть каждую неисправность.

Электрическая неисправность

Первостепенной причиной выхода из строя контактной группы является перегрузка электрооборудования автомобиля.

Так, установка дополнительных световых приборов и электропотребляемых устройств может привести к тому, что замок не выдержит нагрузки. За счет большой нагрузки, на которую не рассчитана контактная группа появляется нагар, который образуется внутри металла, а не снаружи.

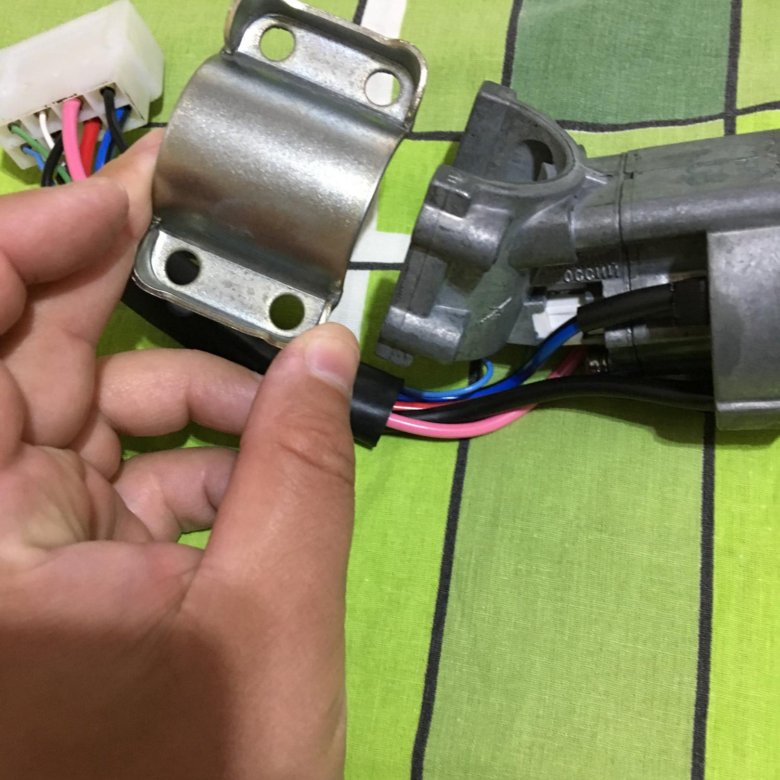

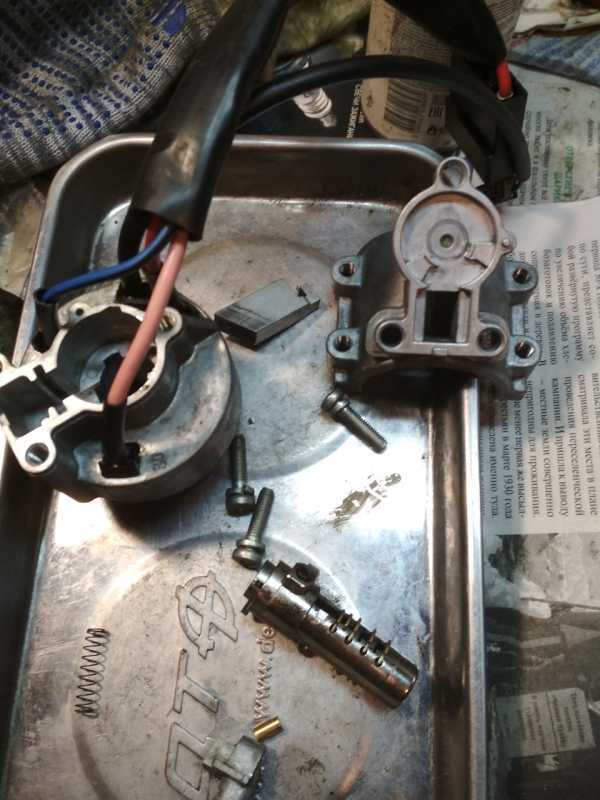

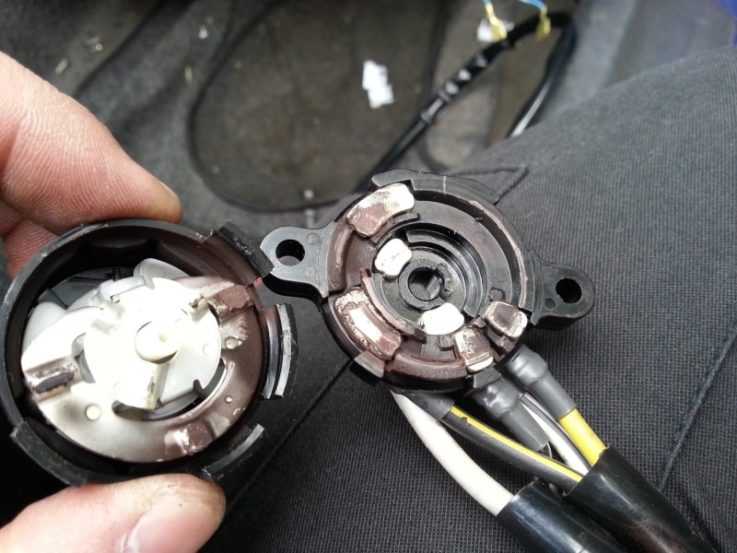

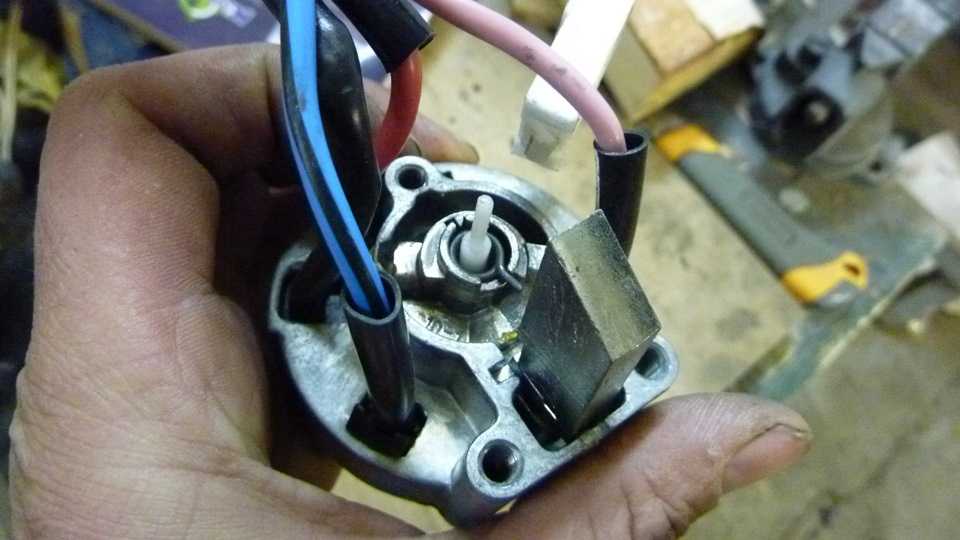

Разбор замка зажигания для поиска неисправности

Во избегания перегрузки замка зажигания все дополнительные приборы необходимо подключать через реле, которое снимет часть нагрузки. Как показывает практика, именно этот вариант решения проблемы становится оптимальным.

Конечно, еще одной причиной, которая может послужить выходом из строя замка зажигания — становится короткое замыкание, которое в «Ладах» встречается достаточно часто.

«Отпаялся» провод в результате КЗ

Как говорят некоторые автолюбители – это заложено у них с рождения, а точнее с завода изготовителя.

Механическая неисправность

Для диагностики механических неисправностей замок потребуется снять. О снятии мы уже писали в материале: замена замка зажигания на ВАЗ-2114.

Механическим повреждением замка зажигания принято считать – износ контактных дорожек или непосредственно контактов. Причиной здесь послужит то, что внутренние элементы износились от процесса эксплуатации, и здесь никаким образом не виноват владелец.

Поломка качелей замка. Сложность в том, что отдельно этот элемент не продаётся

Второй механической причиной является физическая поломка одного элементов замка зажигания. Зачастую, как правило, это контакты, которые подверглись износу, или были изначально некачественно сделаны производителем.

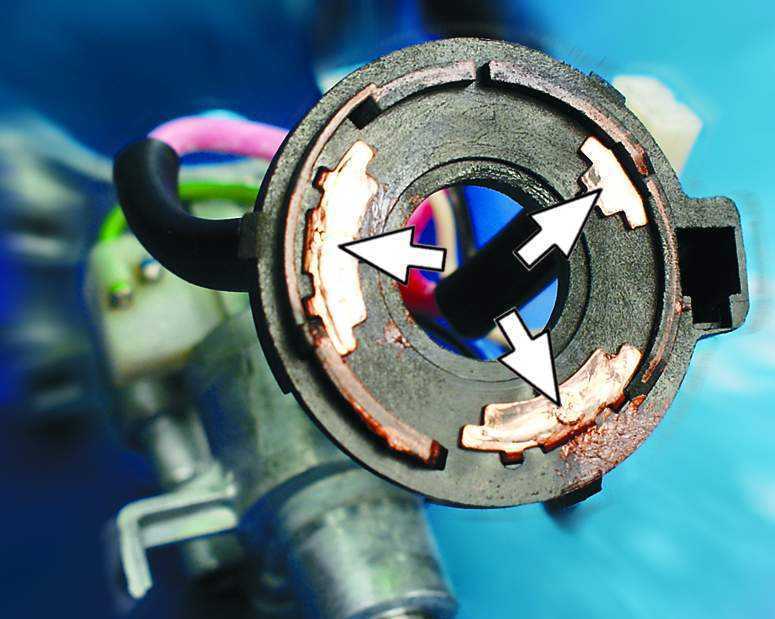

Последней механической причиной является то, что неисправные контакты начинают сильно греться и пластиковая часть корпуса замка зажигания начиняет оплавляться, что в свою очередь приводит к неисправности.

Методы устранения

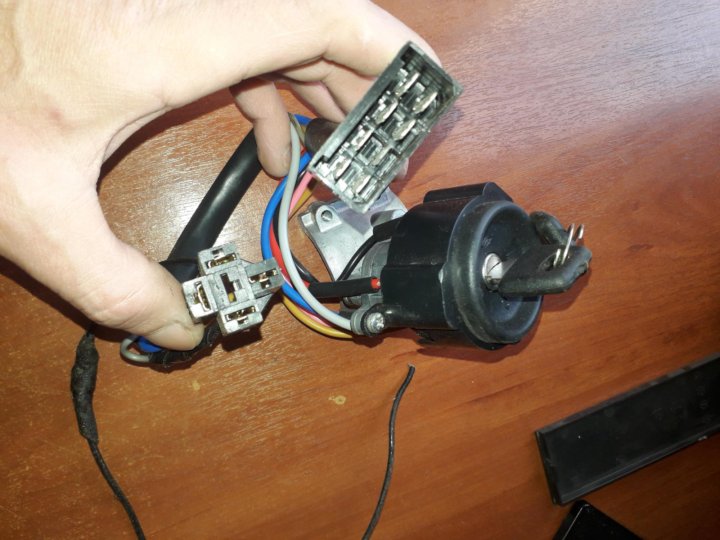

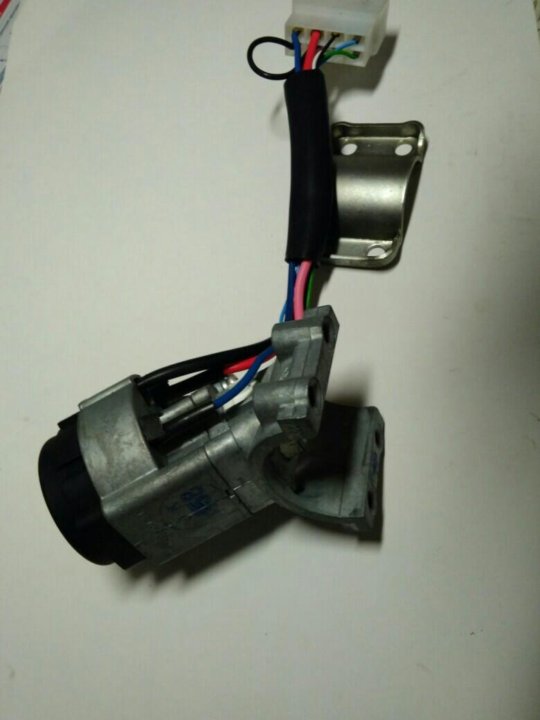

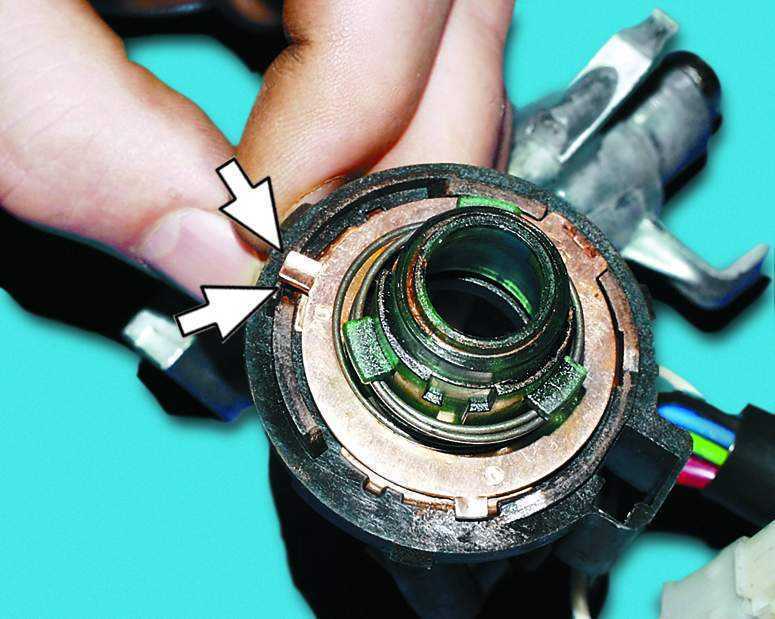

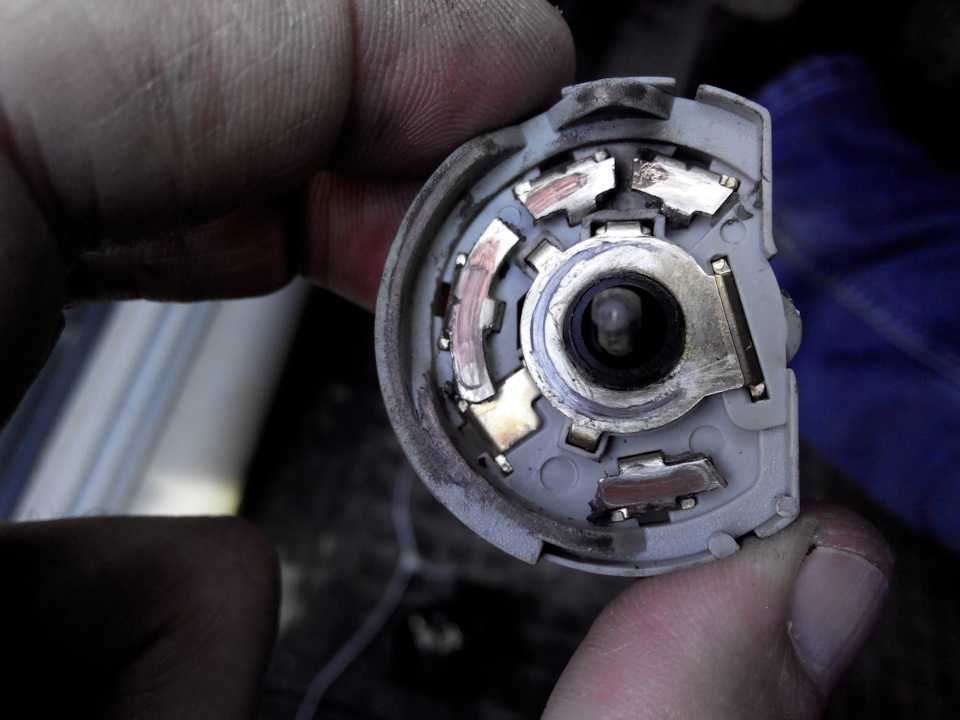

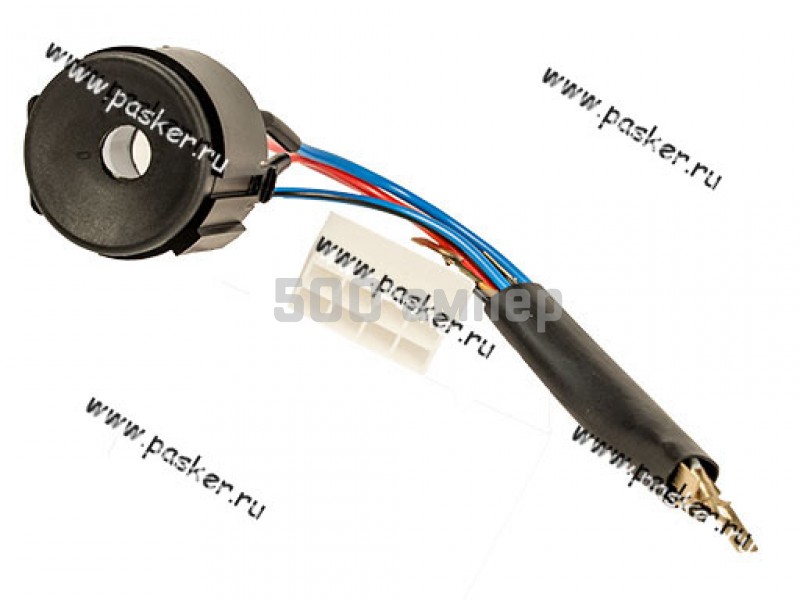

Контактная группа замка зажигания

Конечно, самым верным способом устранения причин является замена замка зажигания автомобиля в сборе. Как показывает практика, не стоит экспериментировать и проводить ремонтно-восстановительные работы этого узла.

Рекомендации

Для того, чтобы уберечь замок зажигания от преждевременного износа необходимо устанавливать дополнительные электропотребляемые приборы через реле.

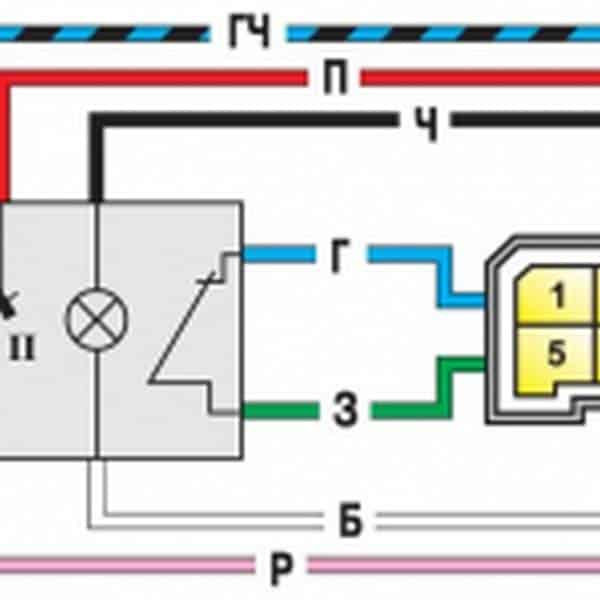

Схема с дополнительным реле стартера

Подключение под капотом дополнительного реле стартера от замка зажигания

Это снимет нагрузку с контактной группы и не будет перегрузки.

На новом поколении автомобиля, устанавливается система FFA, которая специально разработана для предупреждения и снижения нагрузки на определенные электрические узлы автомобиля. Так, существует аналогичная самодельная система для автомобилей отечественного автопрома, которую можно устанавливать на семейство Лада.

Выводы

Причин и признаков неисправности замка зажигания ВАЗ-2114 достаточно много, но их необходимо знать. Также, стоит отметить, что для продления эксплуатации работы этого узла необходимо снять нагрузку с проходящей цепи тока. Для этого, дополнительные электроприборы необходимо подключать через реле.

принцип действия, неисправности и замена

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Реле зажигания ваз 2114

Содержание

1. Принцип действия
2. Признаки неисправности реле
3. Как поменять реле зажигания

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Расположение реле зажигания ваз 2114

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

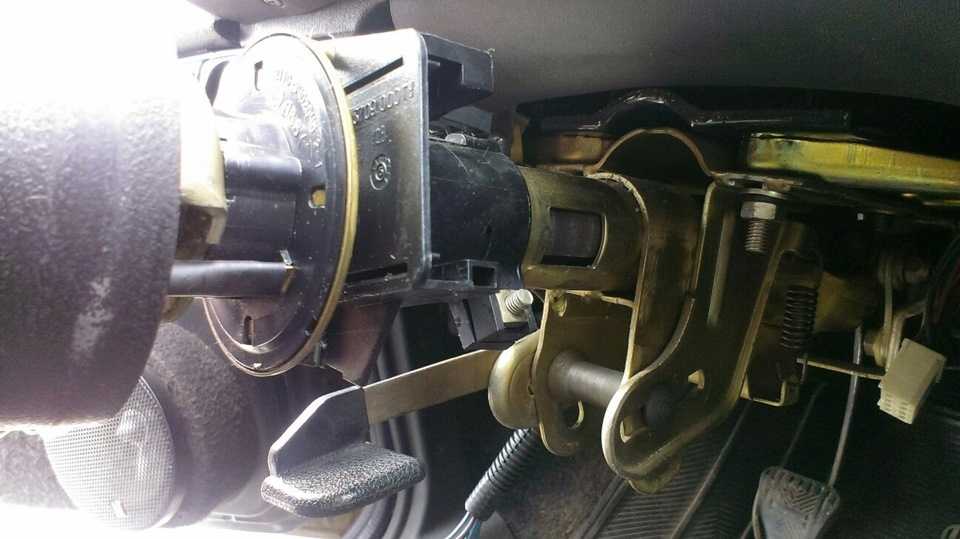

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Контакты реле зажигания

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

• ключ на 10;
• крестовая отвертка;
• шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

1. Отключить минусовую клемму от аккумуляторной батареи.
2. Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
3. Демонтировать кожух.
4. Аккуратно отключить старое реле от колодки с проводами.
5. Подключить новое реле к колодке.
6. Установить на место защитный кожух и зафиксировать его.

Реле зажигания в электросхеме

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.

Реле зажигания

Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

Не работает замок зажигания

Главная » Блог » Не работает замок зажигания

Признаки неисправности контактной группы замка зажигания

Контактная группа замка зажигания – это устройство, которое при повороте ключа замыкает разные контакты, подключая тем самым, нужные потребители электричества. Признаки ее неисправности могут проявляться по-разному, поэтому разберем их все.

У разных контактных групп существуют разные режимы. То есть, при фиксированных положениях ключа в замке, в разных автомобилях подключаются разные наборы устройств. Например, на «классике» при минимальном положении ключа (когда его можно вытащить) все наружное освещение может полноценно работать, а на ВАЗ-2110 в этом же положении можно включить только габариты. Таким образом, наборы признаков неисправностей контактной группы замка зажигания для данных автомобилей также разные. Но во всех автомобилях мира эти неисправности все же имеют много общего.

Самый главный признак неисправности контактной группы замка – одновременный отказ целой группы электрических устройств. Происходит так, потому что внутри группы через каждый контакт запитано несколько потребителей электроэнергии. Например, ближний и дальний свет, поворотники и фонари заднего хода включаются только при включенном зажигании. Если контакт, через который идет питание на эти потребители, скажем, подгорит, то через него не сможет пройти ток и вышеуказанные световые приборы «откажут».

Когда перестают работать несколько устройств, на первый взгляд, не связанных между собой, практически всегда дело – в контактной группе замка зажигания. Еще одна «узкая» точка – блок предохранителей, где на каждое гнездо может быть так же «подвешено» несколько потребителей. Однако те же фары являются слишком мощными потребителями, поэтому даже в классике разнесены по отдельным предохранителям и их отказ совместно с фонарями заднего хода однозначно говорит о неисправности в контактной группе замка зажигания.

Исходя из этого главного принципа диагностики контактной группы, можно легко вывести и другие признаки:

— Не работающий стартер, когда даже не щелкает ни втягивающее, ни управляющее реле (на них просто не подается напряжение через контактную группу в замке)

— Отказ электрических потребителей, которые, на первый взгляд, никак между собой не связаны, однако должны работать вместе в одном положении ключа зажигания.

— Восстановление работоспособности устройств при шевелении ключом в замке в рамках одного положения (контакты группы при этом соприкасаются еще неповрежденными участками и все-таки пропускают ток на потребители)

Если есть хотя бы один из приведенных признаков, то можно с большой долей вероятности говорить о неисправности контактной группы замка зажигания. Отремонтировать группу, как правило, нельзя, поэтому лучше ее заменить. Однако если в вашем автомобиле существуют некоторые неисправности или отклонения от нормальных электрических параметров, новую группу может ждать та же участь – она сломается и придется менять еще раз. Чтобы этого не случилось, нужно знать почему контактная группа зажигания может выйти из строя.

Поменять же группу в большинстве случае несложно. Ведь она находится в замке зажигания, а доступ к нему затруднен только кожухом рулевой колонки. Инструкция по замене контактной группы для каждого автомобиля своя, в зависимости от конструкции его замка, поэтому информацию о снятии и установке поищите в руководстве по ремонту конкретно вашего авто.

(1 оценок, среднее: 5,00 из 5) Загрузка…

Признаки неисправности замка зажигания на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что замок зажигания на ВАЗ-2114 выходил из строя. Но, не многие знают, причины и признаки неисправности. В этой статье, рассмотрим, не только проблемы возникновения, но и методы решения, а также диагностики этого узла.

Признаки поломки замка зажигания

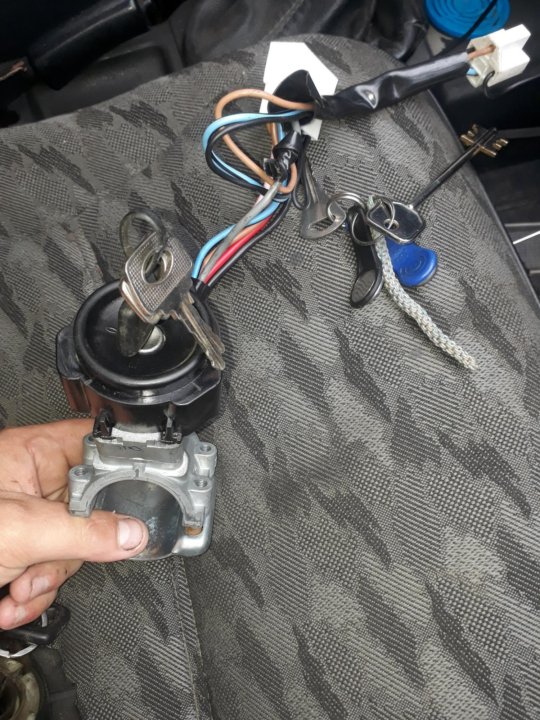

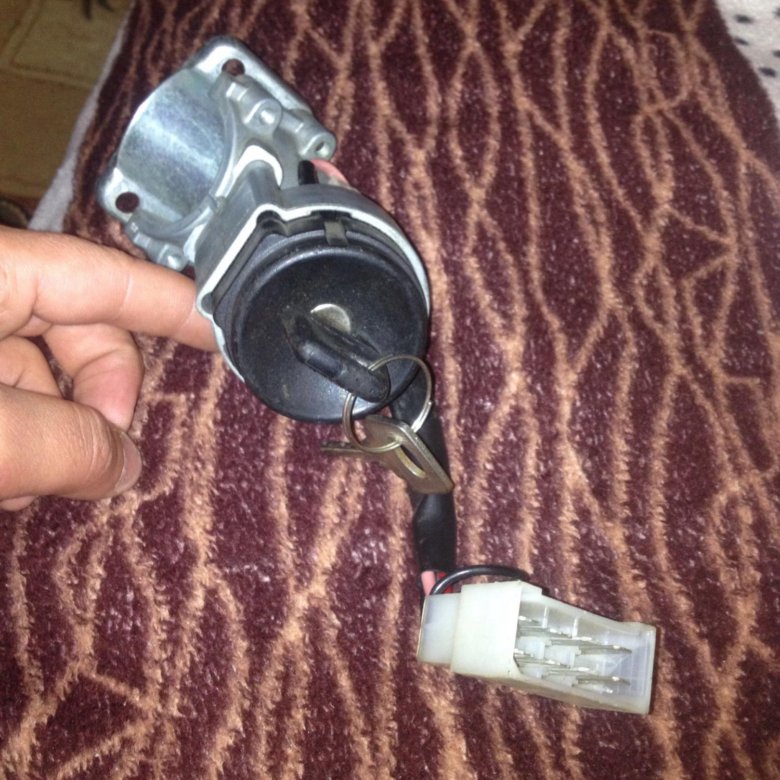

Замок зажигания снят для ремонта

Естественно, как и для любого автомобильного прибора, замок зажигания имеет признаки неисправности. В отличие от остальных узлов, контактная группа выведет сразу несколько приборов из строя, что и послужит причинами неисправности. Итак, рассмотрим, по каким признакам можно определить выход из строя замка зажигания:

• Не работает стартер. Он не щелкает, а втягивающее реле не срабатывает. Это происходит потому, что на них не подается питание, которое проходит через замок зажигания.
• Отказ работы электроприборов. Эти элементы могут быть никак не связаны между собой, но все они включаются только при работающей контактной группе.
• При шевелении ключом, в одном положении возобновляется работа электрических приборов. Просто смыкаются контакты, и возобновляется подача питания.

Причины неисправности замка зажигания на ВАЗ-2114

Схема устройства замка зажигания

Известные только две причины неисправности замка зажигания на автомобиле, а именно: электрическая и механическая часть. Обе они возникают вследствие износа некоторых деталей и узлов. Итак, стоит более детально рассмотреть каждую неисправность.

Электрическая неисправность

Первостепенной причиной выхода из строя контактной группы является перегрузка электрооборудования автомобиля.

Так, установка дополнительных световых приборов и электропотребляемых устройств может привести к тому, что замок не выдержит нагрузки. За счет большой нагрузки, на которую не рассчитана контактная группа появляется нагар, который образуется внутри металла, а не снаружи.

Разбор замка зажигания для поиска неисправности

Во избегания перегрузки замка зажигания все дополнительные приборы необходимо подключать через реле, которое снимет часть нагрузки. Как показывает практика, именно этот вариант решения проблемы становится оптимальным.

Конечно, еще одной причиной, которая может послужить выходом из строя замка зажигания — становится короткое замыкание, которое в «Ладах» встречается достаточно часто.

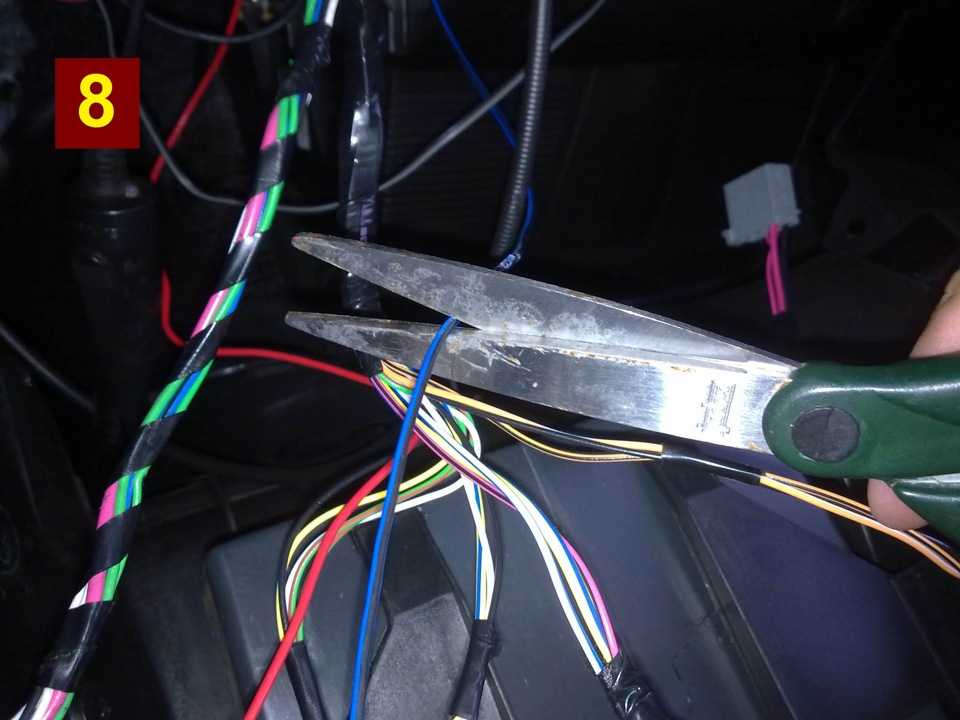

«Отпаялся» провод в результате КЗ

Как говорят некоторые автолюбители – это заложено у них с рождения, а точнее с завода изготовителя.

Механическая неисправность

Для диагностики механических неисправностей замок потребуется снять. О снятии мы уже писали в материале: замена замка зажигания на ВАЗ-2114.

Механическим повреждением замка зажигания принято считать – износ контактных дорожек или непосредственно контактов. Причиной здесь послужит то, что внутренние элементы износились от процесса эксплуатации, и здесь никаким образом не виноват владелец.

Поломка качелей замка. Сложность в том, что отдельно этот элемент не продаётся

Второй механической причиной является физическая поломка одного элементов замка зажигания. Зачастую, как правило, это контакты, которые подверглись износу, или были изначально некачественно сделаны производителем.

Последней механической причиной является то, что неисправные контакты начинают сильно греться и пластиковая часть корпуса замка зажигания начиняет оплавляться, что в свою очередь приводит к неисправности.

Методы устранения

Контактная группа замка зажигания

Конечно, самым верным способом устранения причин является замена замка зажигания автомобиля в сборе. Как показывает практика, не стоит экспериментировать и проводить ремонтно-восстановительные работы этого узла.

Рекомендации

Для того, чтобы уберечь замок зажигания от преждевременного износа необходимо устанавливать дополнительные электропотребляемые приборы через реле.

Схема с дополнительным реле стартера Подключение под капотом дополнительного реле стартера от замка зажигания

Это снимет нагрузку с контактной группы и не будет перегрузки.

На новом поколении автомобиля, устанавливается система FFA, которая специально разработана для предупреждения и снижения нагрузки на определенные электрические узлы автомобиля. Так, существует аналогичная самодельная система для автомобилей отечественного автопрома, которую можно устанавливать на семейство Лада.

Выводы

Причин и признаков неисправности замка зажигания ВАЗ-2114 достаточно много, но их необходимо знать. Также, стоит отметить, что для продления эксплуатации работы этого узла необходимо снять нагрузку с проходящей цепи тока. Для этого, дополнительные электроприборы необходимо подключать через реле.

Замки зажигания — характерные поломки и способы их устранения

Любой счастливый обладатель автомобиля знает, что в наше время «быть на колесах» — удовольствие не из дешевых. Постоянно ползущие вверх цены на бензин, систематические техосмотры, налоги и всем известные инспектора, выписывающие штрафы. Помимо всего этого, к сожалению, ничто не вечно, и детали могут ломаться, изнашиваться и обнаруживать заводской брак. Гнать автомобиль в сервис по каждому пустяку – решение очень затратное, поэтому многие автомобилисты справляются с поломками своими силами. Одна из таких поломок – дефект замка зажигания. И полезно знать хотя бы основы про замки зажигания, если решили проводить мелкие ремонты своими руками.

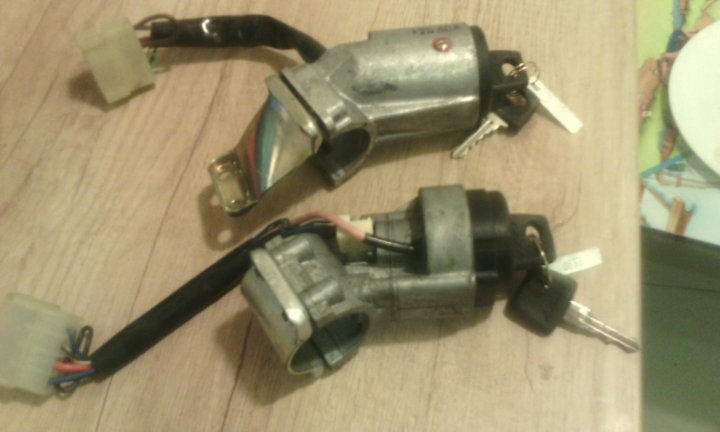

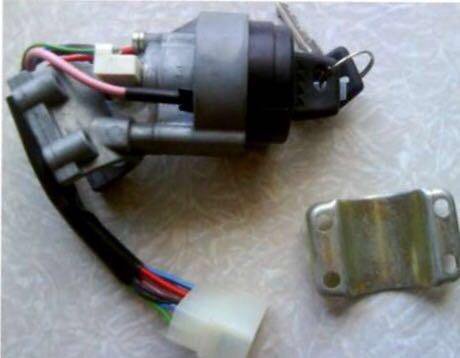

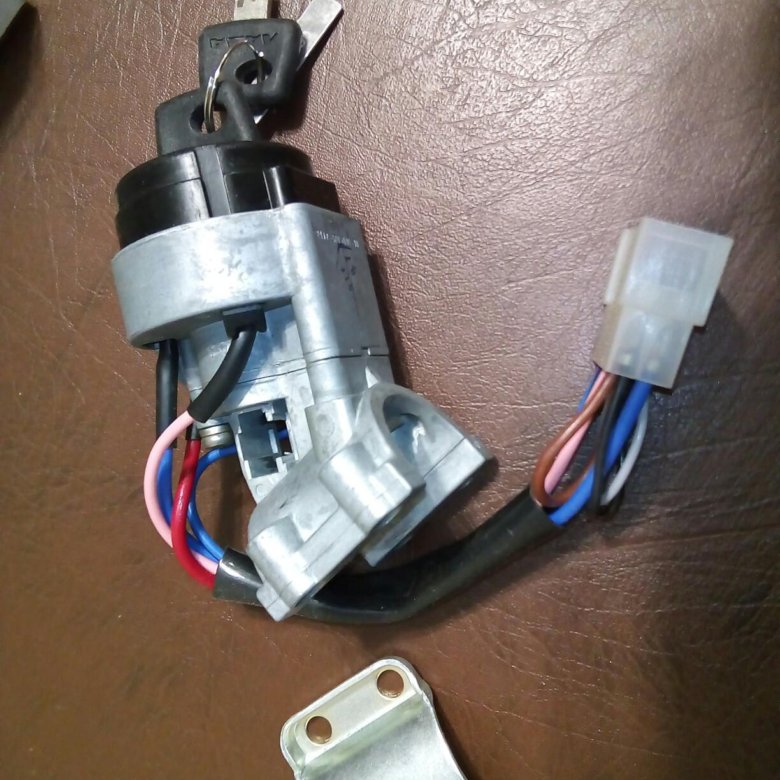

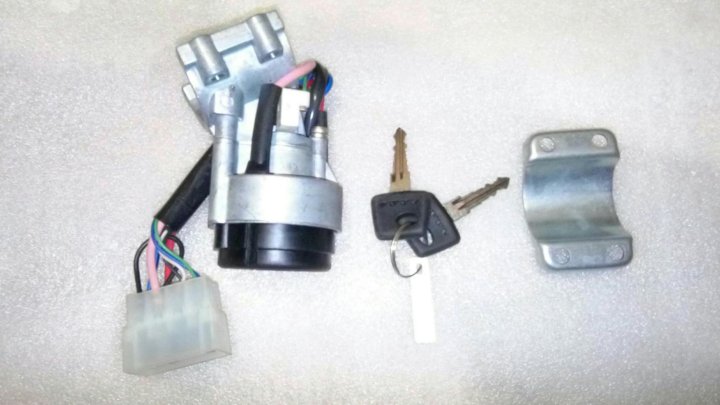

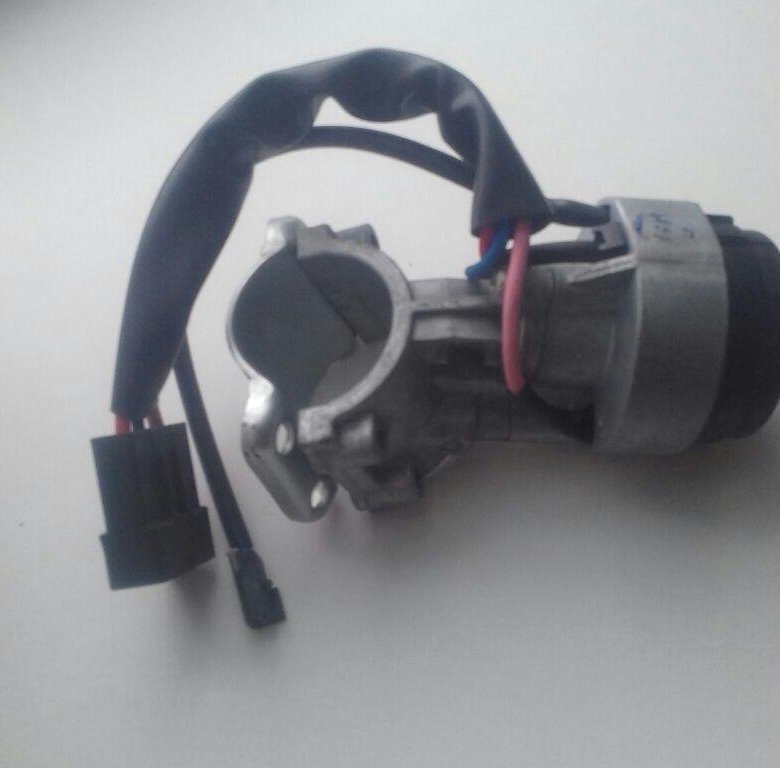

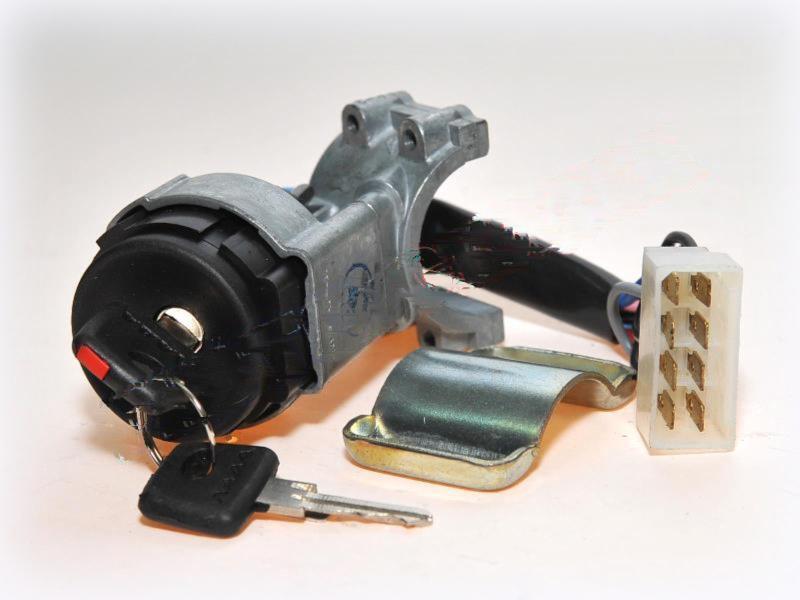

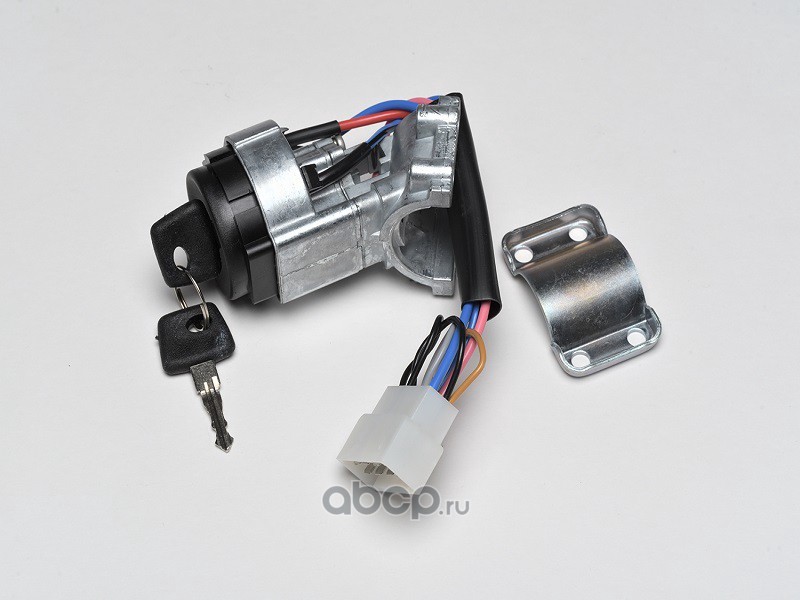

Замок зажигания

Что может случиться с замком зажигания

Неисправность замка может возникнуть по разным причинам. Чаще всего это бывает связано с окислением или подгоранием контактов. Выгорание контактов обычно вызвано тем, что при перепадах напряжения между контактами происходят резкие скачки.

Чаще всего это происходит во время запуска двигателя. Это повышает температуру материала электропровода, в следствии чего его изоляционный материал выгорает. В этом случае при повороте ключа в замке никакой реакции от системы зажигания не последует. Если так, то замок можно не менять полностью, а сэкономить и поменять только его контактную группу. Если проблема с замком возникла впервые, то первые несколько раз можно обойтись зачисткой контактов.

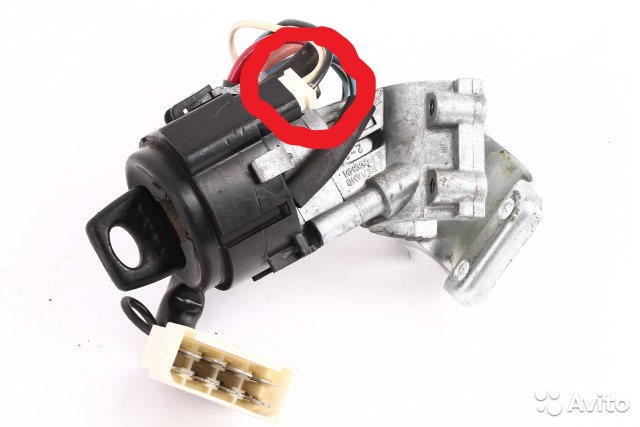

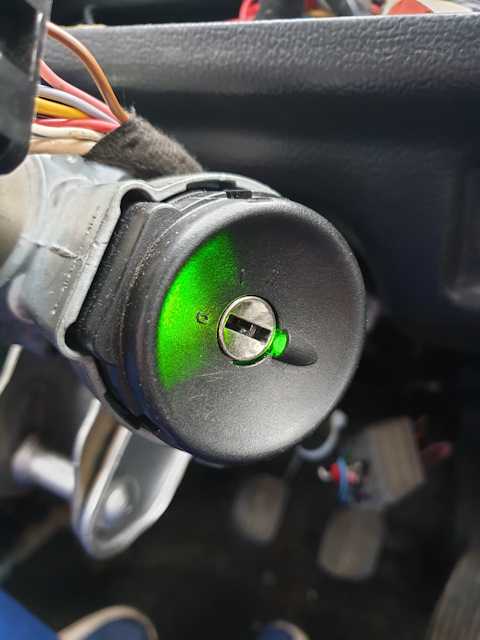

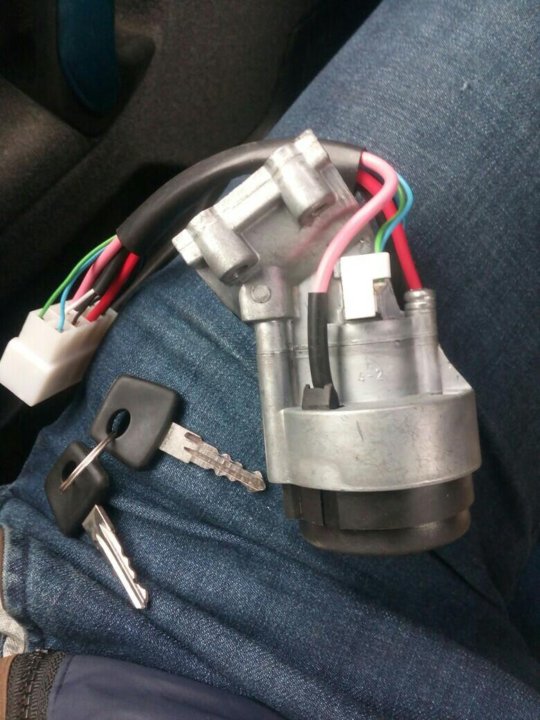

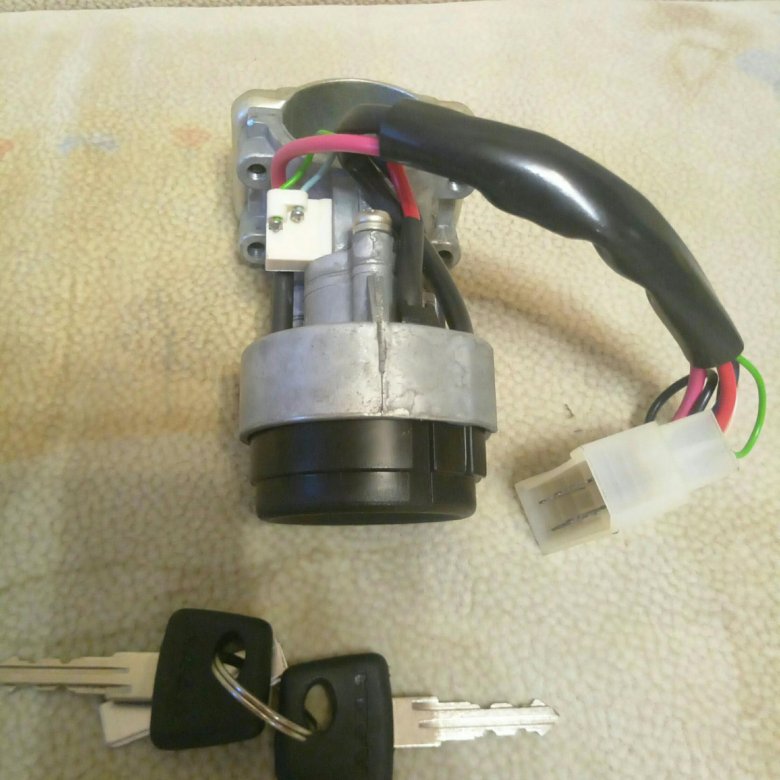

Установленный замок зажигания

Повреждение может быть и механического характера. Если есть трудности в проворачивании ключа, если его клинит в замке, значит, менять нужно его личинку. Причиной всего этого может быть как заводской брак личинки, так и попадание в нее мелких предметов, пыли, грязи. Случаются и более неприятные ситуации – утеря единственного ключа зажигания, окончательная порча замка в следствии попытки угона. В этом случае замок необходимо менять полностью.

Что собой представляет и как работает замок зажигания

Строение замка зажигания

Поворот ключа в замке зажигания является отправной точкой работы всей системы автомобиля. Замок зажигания состоит из двух базовых частей: личинки и контактной группы. В первую мы вставляем ключ, который осуществляет регулировку позиции контактов, выбирая одну из нескольких вариаций соединения цепей: включение и остановка двигателя, подача питания на электроприборы. Вторая предусмотрена для удобного сцепления всех электроцепей автомобиля. Во время поворота ключа электрическая цепь замыкается, ток по проводам двигается от клеммы «-» к клемме «+» аккумулятора, проходя через индукционную катушку зажигания. В следствии чего, контакты цепи зажигания замыкаются, и запускается двигатель.

Ремонт замка зажигания

Личинка

Для замены неисправных частей замка зажигания, его необходимо отсоединить и извлечь. Для этого обязательно нужно соблюдать правила осторожности, а также иметь под рукой отвертку и шило. Мы рассмотрим демонтаж замка на примере «классических» моделей автомобиля ВАЗ (2101-2107). На этих машинах замок зажигания находится в нижней левой части рулевой колонки. В более поздних моделях ключ зажигания перемещается на правую часть рулевой колонки, что, в общем-то, удобно для водителей-правшей.

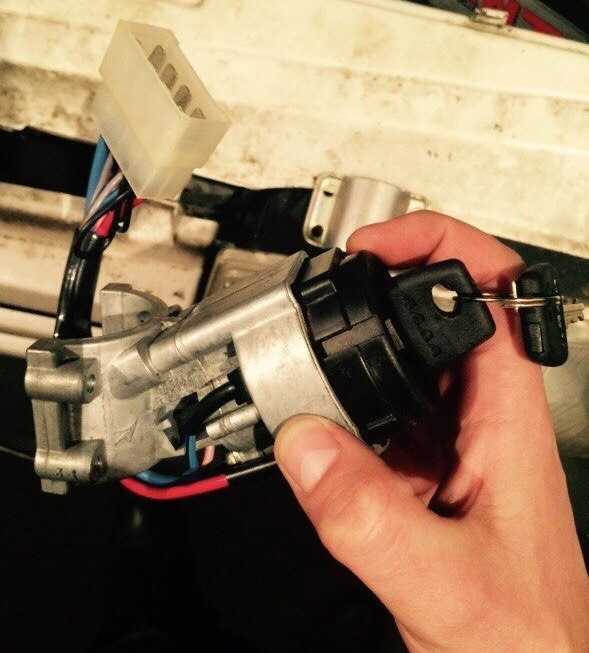

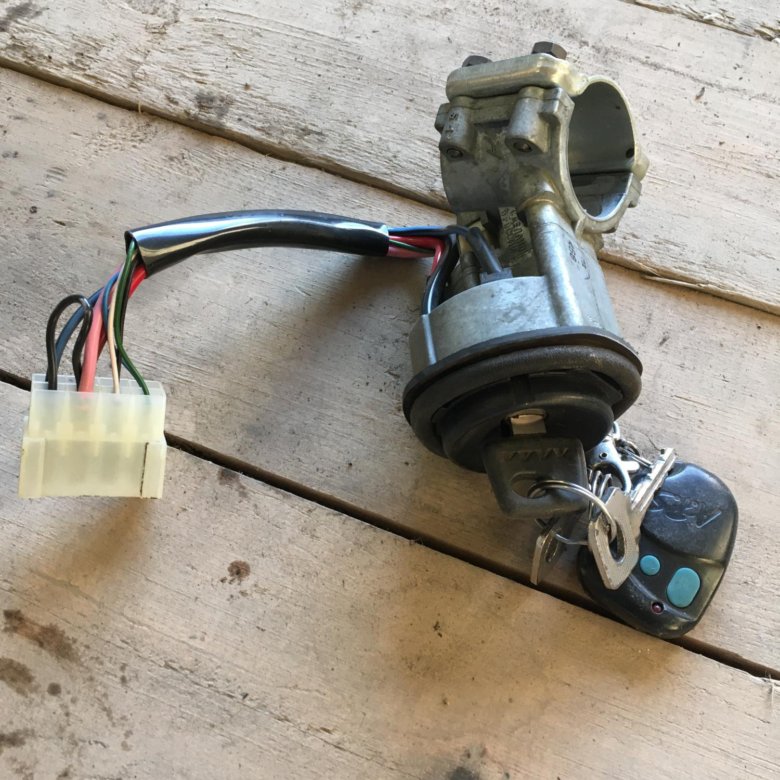

Снимаем замок

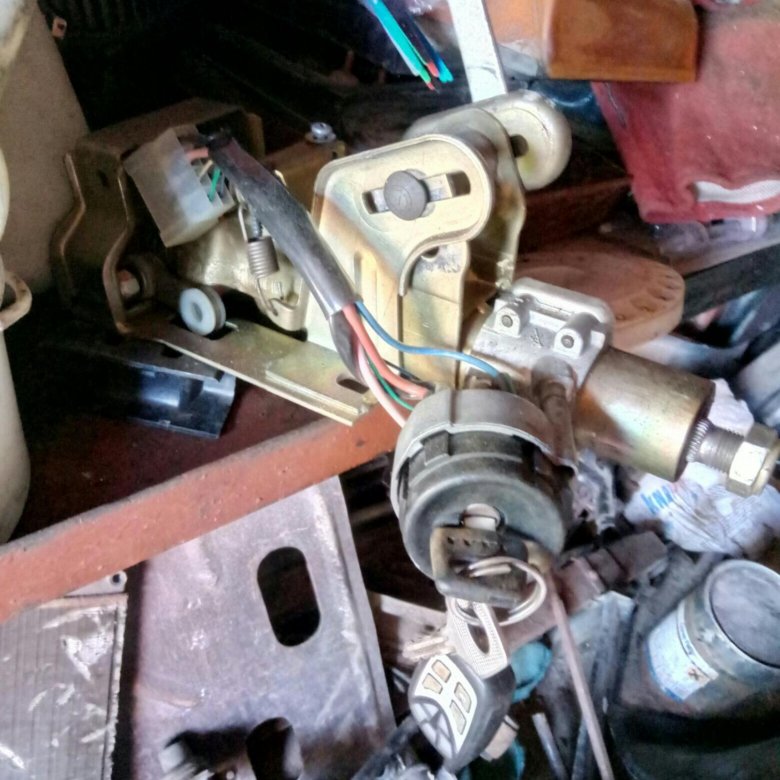

Демонтаж

• Первым делом не забываем отключить аккумулятор, для этого снимаем с него минусовую клемму.
• Поворачиваем ключ в замке в позицию «ноль», при которой шапка ключа оказывается параллельной полу.

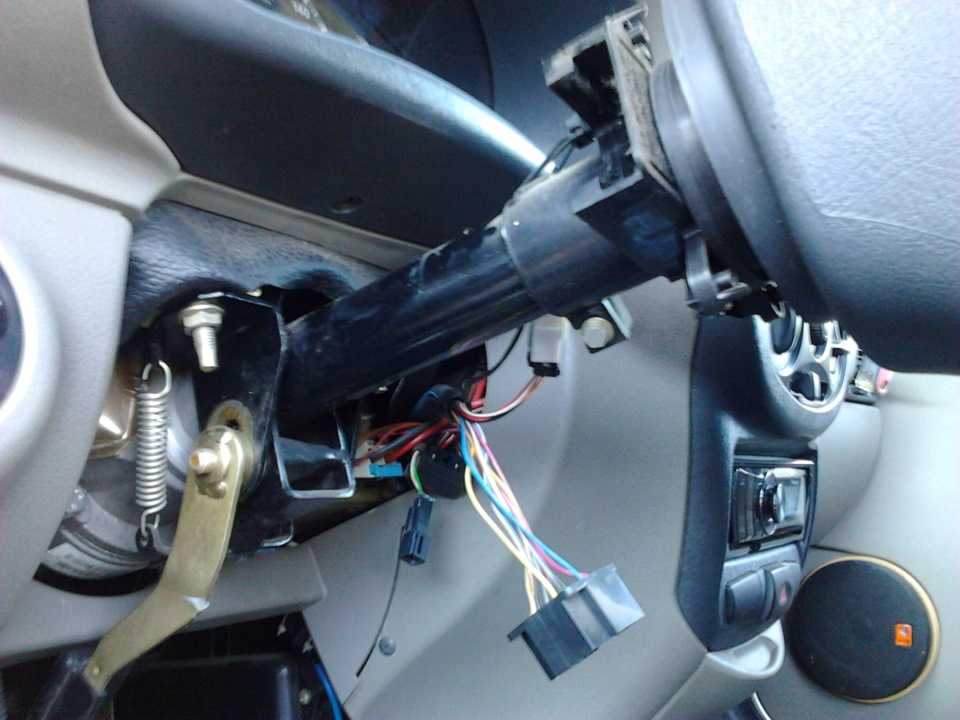

• Отверткой откручиваем крепежные винты декоративного кожуха подрулевой колонки.

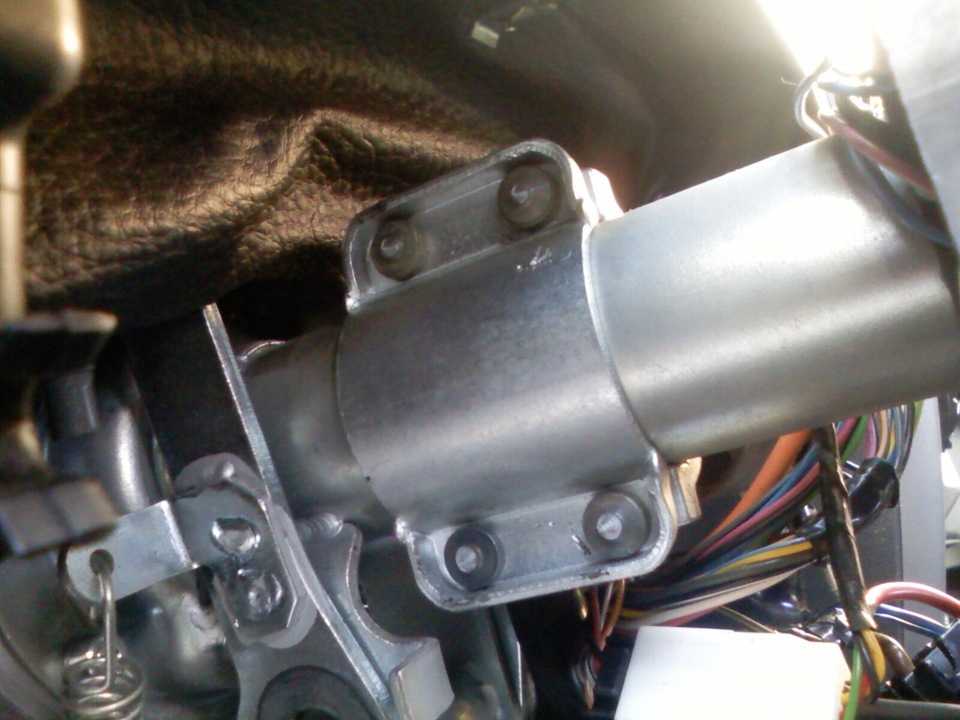

• Находим и откручиваем два винта крепления замка зажигания к колонке. После этого ключ не выпадает вам в руки, а остается в зафиксированном состоянии. В более поздних моделях замок может крепиться на четыре винта с отрывными головками, для ослабления которых не обойтись без зубила и плоскогубцев.
• Поджимаем фиксатор замка, вставляя шило в круглое отверстие в левой части кронштейна. Зажимая, тянем ключ на себя.

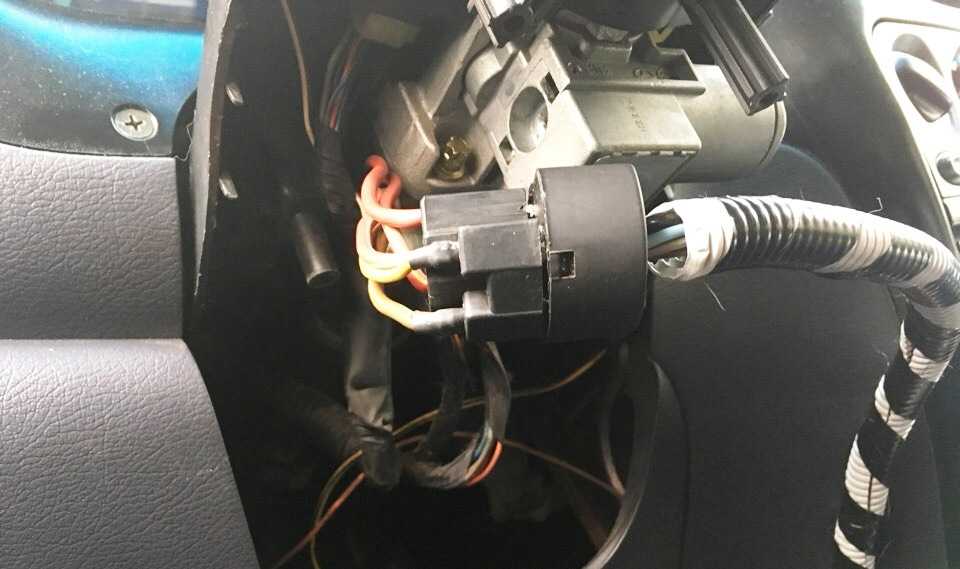

• Отсоединяем провода или цельную фишку с проводами. Теперь замок у вас в руках.

Замена неисправной части

Чтобы заменить одну из частей замка зажигания, нужно её отсоединить, поддев стопорное кольцо, после чего установить новую на то же место.

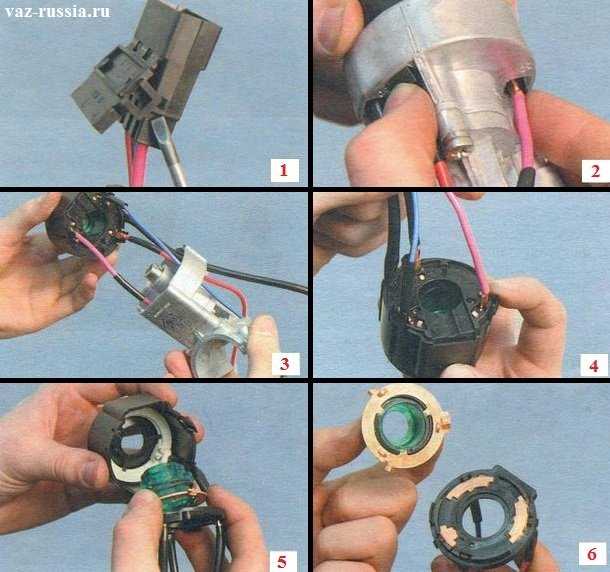

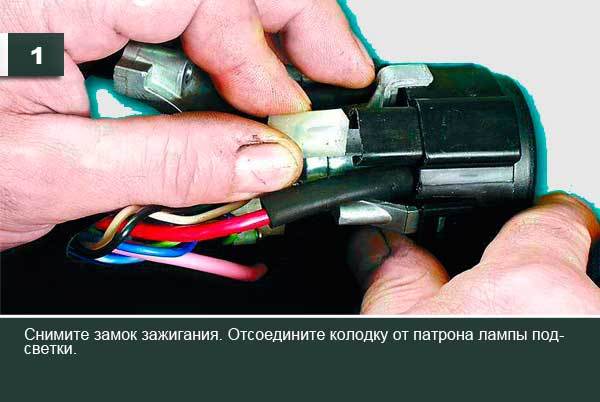

Разбираем замок зажигания

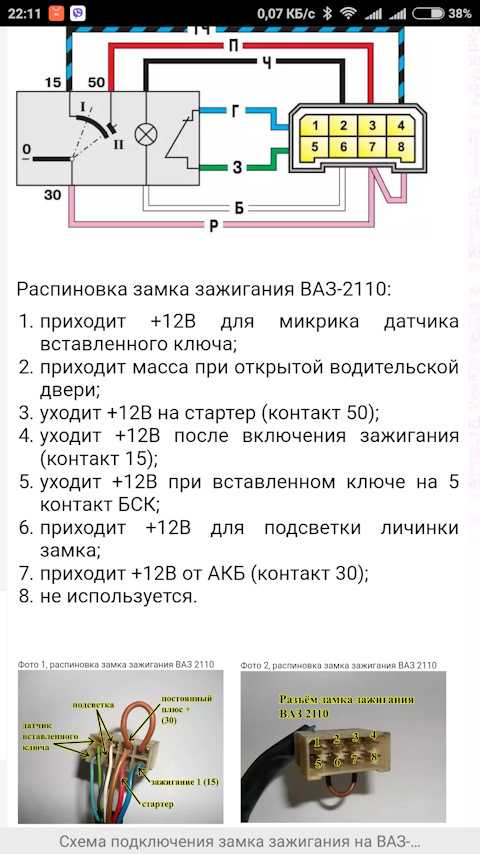

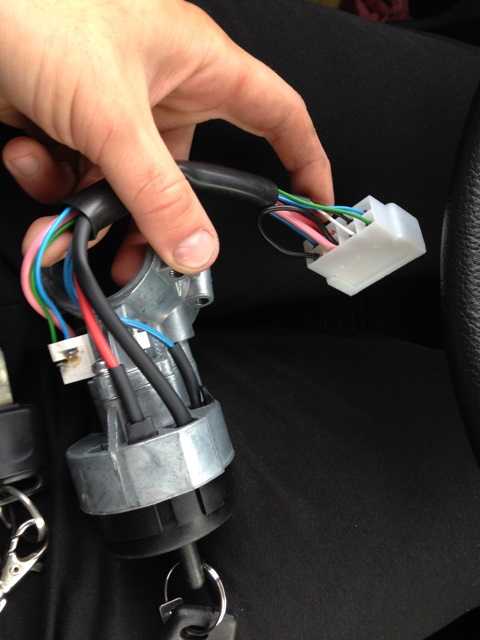

Подключение контактов к замку зажигания

Если ремонт замка окончен, или приобретен новый замок, его необходимо подключить и установить в исходное место. Сделать это очень просто, особенно, если отключая провода от клемм замка, вы их промаркировали, или, еще лучше, если моток проводов заканчивается сплошной фишкой. Если же нет, то тоже не беда.

Как правило, на клеммной колодке замка есть обозначения, которые помогут вам правильно подключить провода к клеммам. В автомобильных инструкциях обязательно прописывается, провод какого цвета должен быть подключен к клемме с определенным обозначением. Мы же рассмотрим подключение на примере клеммной колодки автомобилей ВАЗ (2101-2107).

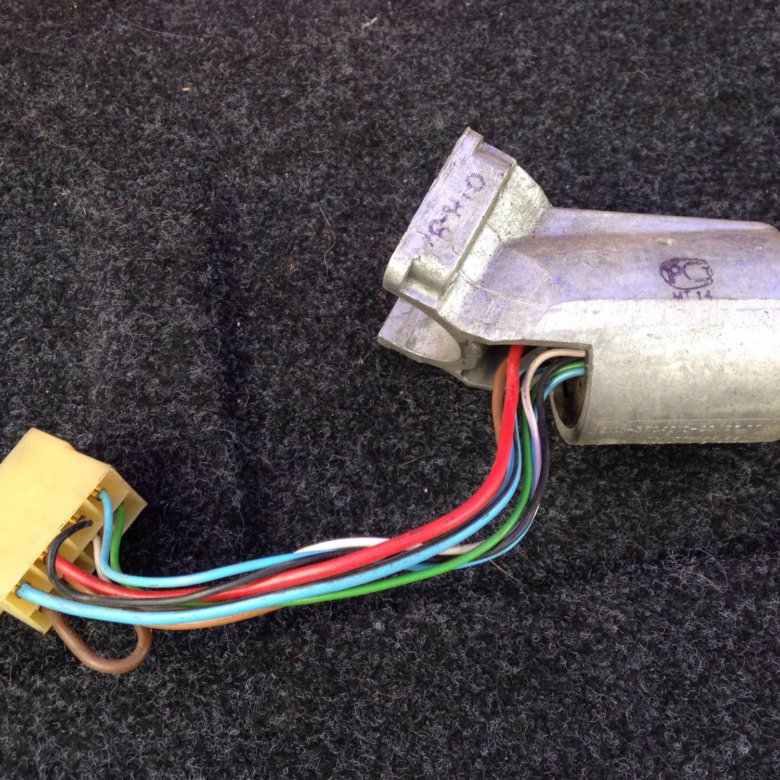

Цветная проводка

Моток ваших проводов должен состоять из двойного провода черного цвета, одинарного розового провода, двойного провода голубого цвета, одинарного коричневого и одинарного красного провода. Берем провода и последовательно, начиная с черного, подключаем их к клеммам с обозначениями: 1NT, 30, 15, 30/1, 50. После подключения нижняя часть единственной двойной клеммы остается без провода. Теперь контакты подключены, и мы можем возвращать замок на место.

Разъемы подключения

Устанавливая замок, проделываем вышеперечисленные действия в обратной последовательности: утапливаем замок в посадочное место до щелчка фиксатора, закручиваем крепежные винты, возвращаем на место верхнюю и нижнюю часть кожуха. Ремонт окончен, теперь нужно убедиться в его успешности.

Проверка работы замка зажигания

Чтобы убедиться в том, что все контакты были подключены правильно, нам нужно вновь подключить «-» клемму аккумулятора, и вставить ключ в замок зажигания. При постановке ключа зажигания в положение «0», все механизмы системы должны быть отключены. Когда ключ перемещается в положение «I», включается двигатель и подается питание на электроприборы. В положении «II» к этому еще прибавляется запуск стартера.

Так же обращаем внимание на стержень противоугонного механизма. При перемещении ключа из позиции «0» в позицию «I» и наоборот он будет выдвигаться и задвигаться обратно.

Положения ключа в замке

Как видите, в замене поврежденного замка зажигания нет ничего сверхсложного. Имея немного терпения и желание, вы можете самостоятельно устранять поломки, не прибегая для этого к помощи специалистов. Главное, не забывайте о мерах предосторожности! Удачи на дорогах!

Удачи на дорогах!

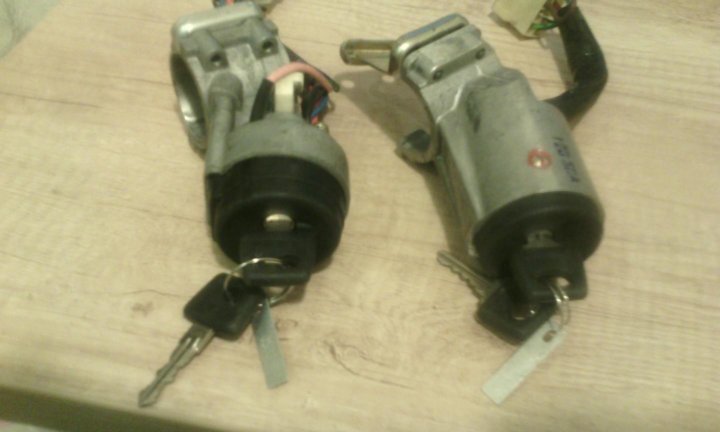

Замена замка зажигания на поздних моделях ВАЗ

Ключ зажигания: классификация, причины и устранение неисправностей

Ключ зажигания является важной частью управления автомобилем. Различают ключи стандартной конструкции, выкидные ключи, чип-ключи. Они призваны обеспечивать защиту от угона автотранспортного средства.

Стандартный ключ зажигания

Одними из наиболее удобных ключей являются выкидные ключи. Они отличаются компактной формой и появлением основной части детали при нажатии на кнопку. Такая конструкция позволяет предотвратить повреждение рабочей части детали, а также определяет комфорт его хранения. Выкидные ключи удобны и просты в использовании.

Чип-ключи представляют собой устройства с кодировкой для каждого конкретного автомобиля. Их использование гарантирует высокий уровень безопасности автотранспортного средства. Принцип работы чип-ключа можно изучить на видео по ссылке:

Но стоит отметить, что выкидные ключи более удобны в применении. Они отличаются высоким уровнем надежности. Выкидные ключи представляют собой сочетание брелка сигнализации и ключа зажигания в одном.

Важно иметь дубликат ключа зажигания, чтобы обезопасить себя в случае потери или поломки основной детали. Современные фирмы изготавливают выкидные ключи, чип-ключи и стандартные модели, в зависимости от типа автомобиля и пожеланий его владельца. При этом выкидные ключи рекомендуются как наиболее надежные и удобные.

Проблемы с ключами зажигания

Любой автомобиль может огорчить своего владельца возникновением различного рода неполадок. С ключами зажигания также могут возникать проблемы. Основных проблем три:

• не вынимается ключ из замка зажигания;
• деталь заедает при определенных положениях в замке;
• не поворачивается ключ в замке зажигания .

При возникновении проблемы любой автовладелец задается вопросом, что делать в этой ситуации. Если не вытаскивается ключ из замка зажигания, то причинами могут как повреждение самой детали, так и проблемы с контактной группой. В любом случае потребуется демонтаж замка зажигания и ликвидация причины неисправности. Если застрял ключ в замке зажигания, по-другому проблему решить нельзя, поскольку это может привести к повреждениям контактной группы и самого ключа.

Если не поворачивается ключ в замке зажигания, это может быть вызвано теми же причинами. Пути устранения проблемы остаются теми же, что и в ситуации, когда деталь заклинило.

Различные типы ключей зажигания

Неполадки работы контактной группы

Контактная группа замка, с которой взаимодействует ключ зажигания, является устройством, при повороте ключа замыкающим определенные контакты для подключения необходимых потребителей энергии. Если ключ вставляется и проворачивается с трудом, то стоит говорить о неполадках контактной группы. Неисправности этой группы деталей возникают по разным причинам и имеют характерные признаки, что следует рассмотреть более подробно.

Признаки неполадок контактной группы

Различные контактные группы имеют отличия в режимах. При фиксированном положении ключа в замке в отличающихся автотранспортных средствах подключаются различные комплексы устройств. Поэтому и наборы признаков неполадок в контактной группе для каждого автомобиля будут отличаться. Однако, у них есть определенные общие черты.

Одним из главных признаков проблем с контактной группой является единовременный отказ комплекса элекроустройств. Так может произойти из-за того, что через один контакт может запитываться не один потребитель энергии. К примеру, поворотники, ближний и дальний свет. фонари заднего хода работают лишь при включении зажигания. При неисправности контакта, посредством которого запитываются данные потребители, световые приборы не будут работать.

При остановке работы нескольких несвязанных между собой устройств чаще всего причиной является неисправность контактной группы зажигания. Реже проблема связана с неполадками в блоке предохранителей, в котором на к одному гнезду также подключено несколько потребителей. Но в этом случае мощные потребители разнесены по разным предохранителям, и их одновременный отказ говорит только о проблеме с контактной группой зажигания.

Следует вывести еще несколько признаков неисправности контактной группы:

• неработающий стартер, при этом не функционируют управляющее и втягивающее реле. поскольку на них не подается напряжение;
• отказ несвязанных между собой потребителей электроэнергии, работающих обычно при одном и том же положении, которое имеет ключ зажигания;
• частичное восстановление функционирования устройств при изменении положении ключа в границах одного положения.

Если был отмечен один из признаков или проявились несколько, то можно подтвердить неисправность контактной группы замка зажигания. Чаще всего при этом требуется ее замена. Она производится несложно, поскольку положение контактной группы удобно для доступа..

Причины неполадок контактной группы

При появлении  проблем главным вопросом является то, почему возникла неисправность. Все причинные факторы, приводящие к неполадкам в системе зажигания, подразделяются на механические и электрические.

Электрические причины

Основной электрической причиной неисправности контактной группы является ее перегрузка. Она возникает в результате установки оборудования с высокой мощностью. При этом через контакты системы зажигания проходит такой уровень тока, на который она не рассчитана. Через какое-то время металлическая поверхность контактов покрывается нагаром. Его нельзя счистить, поэтому приходится заменять неисправную группу деталей.

Для предотвращения перегрузки необходимо осуществлять подключение дополнительных устройств посредством реле. В этом случае силовой ток не нагружает группу и сохраняет целостность ее контактов.

Есть еще одна довольно распространенная электрическая причина неисправности — короткое замыкание в проводке автотранспортного средства, при котором подгорают контакты группы. Это также приводит к необходимости ее замены.

Механические причины

Основной механической причиной неисправности контактной группы является истирание непосредственно контактов или дорожек. Это возможно при длительной эксплуатации или же в случае изготовления деталей из металла низкого качества. Эта неисправность требует замены контактной группы. Для этого достается и заменяется замок зажигания.

К группе механических причин относится и обламывание контактов или прочих составных элементов группы. К примеру, в некоторых автомобилях контакт стартера имеет вид металлического язычка, который может изгибаться и отламываться.

Также конструкция группы может нарушаться в результате перегрева. Чаще это возможно из-за перегрузки электрическим током. При этом перегреваются контакты, смещаются дорожки вплоть до их отсоединения. Для устранения достается замок зажигания, после чего реализуется его замена.

Устранение неполадок

Ряд неисправностей контактной группы вполне реально устранить самостоятельно. Для этого необходимо разобраться со структурой этого комплекса деталей.

Структура контактной группы

Известно, что поворот ключа в замке зажигания предполагает начало запуска всего автомобиля. Если ключ проворачивается без усилий, неисправностей нет. Сам замок зажигания включает комплекс двух частей: контактной группы и личинки. Ключ реализует регулировку положения контактов. С его помощью можно выбирать положение соединения цепей: запуск или остановку двигателя, подачу электропитания на те или иные приборы, сцепление всех электроцепей автотранспортного средства. После того, как проворачивается ключ, происходит замыкание цепи, перемещение тока по проводам посредством индукционной катушки зажигания. В результате происходит замыкание контактов цепей зажигания и запуск мотора.

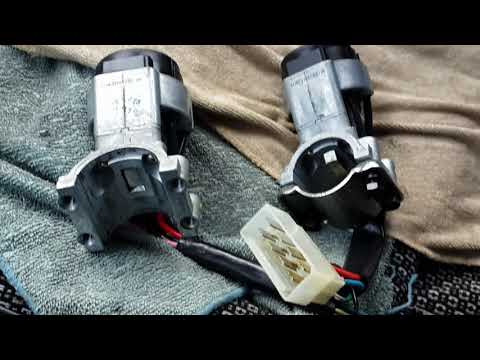

Ремонт и замена замка зажигания

При потребности в замене замка зажигания следует его сначала отсоединить, а потом достать. При этом нужно строго соблюдать правила техники безопасности. Прежде, чем что-то делать, нужно подготовить отвертку и шило. Можно рассмотреть то, как достается и заменяется замок и его детали, на примере автомобиля ВАЗ. В подобных автотранспортных средствах контактная группа локализована снизу рулевой колонки. В случае смены замка зажигания рекомендуется следовать определенным этапам:

1. Демонтаж замка. Сначала отключается аккумулятор путем снятия с него минусовой клеммы. Проворачивается ключ в нулевую позицию, при этом шапка ключа параллельна полу. Далее следует открутить крепежи кожуха рулевой колонки. Затем откручиваются винты крепежа замка, при этом ключ остается зафиксированным. Реализуется поджатие фиксатора при помощи вставки шила в отверстие кронштейна. При зажатии ключ тянется на себя. Производится отсоединение проводов, замок достается.
2. Замена неисправных элементов. В случае потребности в замене элемента замка зажигания необходимо отделить эту деталь при контакте со стопорным кольцом, далее установить новый элемент на эту же локацию.
3. Подключение контактов к системе зажигания. При окончании ремонта или приобретении нового замка требуется делать подключение контактов. Это несложно сделать, поскольку на клеммной колодке замка есть маркировка, позволяющая корректно осуществить подсоединение.
4. Обратная установка замка. При этом замок утапливается в посадочное место до звука щелчка. Затем закручиваются крепежи, устанавливается на свое место кожух.

После всех этих этапов следует проверить исправность работы системы зажигания.

Проверка работы

Для проверки правильности подключения отремонтированного или нового замка необходимо опят подключить минусовую клемму аккумулятора. Далее вставляется ключ зажигания в замок. Затем следует проверить соответствие включения механизмов согласно положению ключа в замке.

Таким образом, исправление неисправностей, возникших при работе контактной группы зажигания, относительно несложное. Следует разобраться с основными техническими понятиями, подготовить новые детали, инструмент, изучить правила техники безопасности. После этого можно приступать к работе. Замена замка зажигания не займет много времени и сил. Важно тщательно проверить правильность всех этапов работы для предупреждения возникновения неисправностей в дальнейшем.

Почему не включается зажигание?

Зачастую неисправности в работе автомобиля мы замечаем непосредственно во время езды на нем. Однако, случается и такое, когда удобно сев на водительское сидение, привычным движением вставив ключ в зажигание и повернув его на 180°, вы вместо привычного «рыка» двигателя не слышите ничего. Понятно, что такая ситуация не обещает ничего хорошего, но если уж вам пришлось с ней столкнуться – решать проблему придется немедленно. Ведь позволить себе оставаться без автомобиля могут не все. В сегодняшней статье вы сможете узнать все о наиболее распространенных неисправностях зажигания, особенностях диагностики этой системы автомобиля и устранении всех неисправностей.

1. Что делать, если не включается зажигание автомобиля?

Отсутствие реакции замка зажигания на поворот ключа – это, наверное, самое худшее, чего стоит ожидать автовладельцу. С одной стороны, поломка может быть совсем пустяковой, а с другой – попробуй сначала эту поломку отыщи. Ведь под капотом автомобиля расположено настолько много систем и отдельных деталей, с которыми связанно зажигание, что в поисках причины неисправности последнего можно провести несколько дней подряд. Практически каждый узел может стать причиной того, что автомобиль не будет заводиться.

Итак, давайте же разберемся, что делать, если не включается зажигание. Конечно же, необходимо осуществить первичную диагностику автомобиля и попытаться определить, в чем дело. В частности, некоторые неисправности зажигания можно определить даже по ряду внешних признаков. Дело в том, что они могут совпадать с неисправностями в системах подачи топлива в камеру сгорания двигателя. В связи с этим, первичная диагностика обязательно должна быть комплексной.

К внешним признакам неисправности зажигания следует отнести:

— затруднения при осуществлении попытки запустить двигатель или же невозможность это сделать;

— неустойчивость в работе двигателя на холостом ходу;

— заметное снижение мощности автомобильного мотора;

— повышенный расход бензина при привычной эксплуатации автомобиля.

Несомненно, озвученные признаки могут проявляться, если зажигание хоть и с трудом, но срабатывает. Однако многие автовладельцы не придают им особого значения и начинают хвататься за голову уже тогда, когда вообще не включается зажигание. В такой ситуации исправить положение будет очень трудно, и самый правильный совет будет звучать следующим образом: немедленно обращайтесь к специалистам. Но если такой возможности у вас нет, и вы горите желанием попытаться самостоятельно выйти из положения, в первую очередь вам следует ознакомиться с наиболее распространенными неисправностями зажигания.

2. Наиболее распространенные неисправности зажигания: стоит ли паниковать?

Для того чтобы определить поломку и, естественно, ее исправить, необходимо знать о существовании разных систем зажигания, которые сегодня можно встретить на автомобилях:

— контактная система – высокое напряжение в системе и передача его на цилиндры осуществляется при помощи контактов;

— бесконтактная – контактный прерыватель здесь заменен на бесконтактный датчик;

— электронная – высокое напряжение в системе и передача его на цилиндры осуществляется при помощи специального электронного устройства.

Но какая бы система ни была установлена на Вашем автомобиле, неисправности могут быть идентичными. Наиболее общими для всех вышеперечисленных систем являются следующие:

— неисправности, связанные с некорректной работой или же перегоранием свечей зажигания;

— неисправности катушки зажигания;

— разрыв соединений в электрических цепях автомобиля – перетирание проводов, неплотность соединений, окислившиеся контакты).

Поскольку электронная система является наиболее распространенной для современных автомобилей, то стоит отметить еще одну, очень распространенную для нее причину поломки. Конечно же, привести к подобной ситуации может неисправность в работе электронного блока управления автомобилем, который осуществляет непосредственное влияние на работу зажигания. Чаще всего причина кроется в наличии дефектов во входных датчиках.

С бесконтактной системой дело обстоит еще хуже, поскольку мешать ее работе может даже крышка датчика-распределителя. Также, если не включается зажигание бесконтактной системы, то причина может скрываться в неисправности транзисторного коммутатора или же регуляторов опережения зажигания.

Но в целом причин может быть очень много, хотя с уходом в прошлое контактной системы зажигания большинство из них перестали быть актуальными для современных автовладельцев:

— неправильная эксплуатация. К примеру, в бак был залит некачественный бензин, или же периодичность обслуживания бензонасоса была очень большой;

— в систему были включены некачественные конструктивные элементы, к которым можно отнести свечи, высоко- и низковольтные провода и непосредственно саму катушку зажигания;

— влияние на автомобиль и его системы ряда внешних факторов. Речь идет не только о воздействии атмосферных явлений, но и о возможных механических повреждениях.

Специалисты же делят все неисправности зажигания на три общих категории: проблемы, связанные с электроникой, с катушкой зажигания и некачественным топливом. Конечно же, подобная классификация является очень примитивной, однако именно на нее необходимо ориентироваться в случае, если не включается зажигание.

Неисправности зажигания, связанные с некорректным подключением и работой автомобильной электроники Поскольку это наиболее частая причина отказа зажигания, то в первую очередь необходимо обратить внимание на предохранители. Конечно, не все системы зажигания имеют предохранители, но если они есть – обязательно убедитесь, что ни один из них не перегорел. Если дело не в них, то причина может скрываться в:

1. Коррозии автомобильного аккумулятора. Из-за длительной эксплуатации и влияния внешних факторов разъемы блока питания загрязняются и даже могут покрываться ржавчиной. Из-за этого разрывается соединение между аккумулятором и всем остальным «организмом» машины. Чтобы понять, так ли это на самом деле, следует либо очистить клеммы от ржавчины, либо заменить аккумулятор. Если автомобиль все равно не завелся – причину придется искать дальше.

2. Аккумуляторе, который просто сел. Проверить силу тока блока питания можно при помощи обычного тестера. Однако понять это можно и по внешним признакам: если при включении стартера все же происходит легкий толчок – значит, аккумулятор действительно разрядился.

3. Поломке выключателя зажигания. Попробуйте повернуть ключ в первое положение и проследите, загораются ли красные сигналы на панели приборов. Если нет – проблема в выключателе зажигания. Также, если при попытке завести автомобиль огни сигнальных лампочек не гаснут и даже не тускнеют – причина может скрываться в неисправности замка зажигания.

4. Неисправности соединений стартера. Этот элемент также может со временем поражаться коррозией. Если в системе есть напряжение, но стартер при этом не реагирует на повороты ключа, скорее всего, его нужно будет заменить.

Неисправности катушки зажигания

Для определения работоспособности катушки зажигания необходимо использовать специальное устройство под названием мультиметр, которое предназначено для измерения силы сопротивления. Если после тестирования вы обнаружите, что катушка не работает – ее необходимо сразу же заменить.

Вместе с катушкой важно проверить и крышку распределителя зажигания. Дело в том, что при перепадах температуры и по причине высокой влажности под ее крышкой может накапливаться вода. Если, сняв ее с распределителя, вы обнаружили конденсат – протрите крышку сухой тряпкой. Также обратите внимание, нет ли на ней трещин. После того как крышка будет установлена обратно, снова попробуйте завести автомобиль.

Если не включается зажигание, то причина также может скрываться и в проводе его катушки. Он может либо перерваться, либо перегореть из-за короткого замыкания. Если на нем имеются очевидные следы – катушку необходимо заменить.

Неисправности зажигания, причиной которых является использование плохого топлива

Плохое топливо также является очень частой причиной того, что у водителя никак не получается завести автомобиль. Если речь идет об инжекторных двигателях, то можно назвать целый ряд подсистем, которые могут вызвать подобную ситуацию. И самая главная сложность заключается в том, что диагностировать такие проблемы можно только путем серьезной компьютерной диагностики. Однако, о некоторых вещах, которые можно реализовать даже в гараже, мы вам все же поведаем:

1. Проверьте электрические системы, которые непосредственно отвечают за впрыск топлива. Вам нужно найти разъем на верхней части самого инжектора, а также осмотреть соединения на впуске и на головках цилиндров. В идеале необходимо проверить все электрические соединения.

2. Реле и топливный насос. Для получения 100% надежной диагностики нужно специальное оборудование. Если его нет, то единственное, что вы сможете проверить, – это опять-таки электрические соединения указанных элементов.

3. Топливный фильтр. Из-за длительной эксплуатации он может попросту забиться и не пропускать топливо. Не забывайте, что этот элемент требует регулярной замены через каждые 10-20 тыс. км пробега.

Если же самостоятельно найти причину неисправности вам не удалось, то наиболее рациональным решением, конечно же, будет дорога в специализированный автосервис. Тем более, что профессионалы смогут обнаружить даже те проблемы, которые мы не озвучивали.

3. Как исправить отказ системы зажигания автомобиля?

Выше мы перечислили главные системы и элементы, поломка или неправильное функционирование которых и может быть причиной неисправности зажигания. Поэтому на вопрос, как исправить поломку этой системы, ответ будет очень простым – найти причину и немедленно ее устранить.

Понятно, что в каждом отдельном случае причина будет своя. Возможно, самостоятельно вам даже не удастся ее определить. Тогда решить вопрос помогут специалисты из СТО, где есть специальная установка для осуществления компьютерной диагностики автомобилей. Но зачастую, исправить отказ зажигания можно:

— полностью зарядив аккумулятор и правильно подключив все его соединения;

— восстановив целостность всех проводов и электрических сетей автомобиля;

— вернув полноценную работоспособность топливной системы двигателя, а также используя только чистое топливо;

— проверив и восстановив полноценную работу стартера;

— заменив катушку зажигания, а также его замок.

Надеемся, вам удастся не только определить причину неисправности зажигания, но и удачно ее устранить. Тем более, что необходимыми знаниями для этого вы уже обладаете.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

По каким признакам распознать плохой контакт в замке зажигания?

Чтобы понять причины и распознать симптомы неисправной контактной группы замка зажигания, необходимо иметь общее представление о том, что она собой представляет, особенности ее работы и возможные причины, способные привести к неисправности.

Сама по себе контактная группа замка зажигания это центральное звено в системе, отвечающей за запуск автомобиля. В тот момент, когда вы поворачиваете ключ, группа способствует замыканию соответствующих контактов, в результате чего определенные электропотребители получают необходимое подключение к системе.

Что может случиться с замком зажигания

В зависимости от вида контактной группы будут отличаться и ее режимы. Для каждой модели машины при определенном положении ключа будет характерно подключение заданного набора устройств.

Собственно, это и вызывает ряд определенных неудобств, так как отличия касаются не только работы контактной группы замка зажигания, но и характерных для нее симптомов поломки. Вместе с тем, существует определенный перечень того, что может случиться с замком зажигания.

В основном поломка происходит на почве окисления или подгорания контактных групп. Последнее возникает из-за частых и сильных перепадов напряжения в момент запуска автомобильного двигателя.

Наиболее распространенные дефекты

Если на вашем автомобиле не включается замок зажигания, велика вероятность, что вы столкнулись с одним из наиболее распространенных дефектов:

• разрядился аккумулятор;
• клеммы аккумулятора плохо контактируют между собой;
• неисправность переключателя;
• ошибка в системе безопасности;
• неисправность соленоида;
• при провороте двигателя он все равно не заводится.

Выделенные нами группы дефектов можно поделить на 2 группы – механические и электрические. Они будут отличаться негативными рецепторами, приводящими к поломкам.

Механическая неисправность

Данная категория причин неисправностей контактных групп состоит в том, что сами Контакты и дорожки поддаются неизбежному истиранию. Это может произойти по нескольким веским причинам:

1. Долгий период использования.
2. Облом контактов и других составляющих.
3. Нарушения из-за перегрева.
4. Низкое качество металлических элементов системы.

В любом из случаев стоит заменить штырек личинки замка зажигания либо замок целиком.

Электрическая неисправность

К основным причинам поломки данного вида относится перегруженность контактной системы, когда происходит установка высокомощного оборудования с уровнем тока, не предусмотренного ею.

В результате этого образуется нагар, который не поддается устранению. Во избежание подобной ситуации установите вспомогательные элементы через реле.Второй, не менее веской причиной неисправности электрического типа является короткое замыкание. Здесь вам тоже не обойтись без замены подгоревших элементов группы.

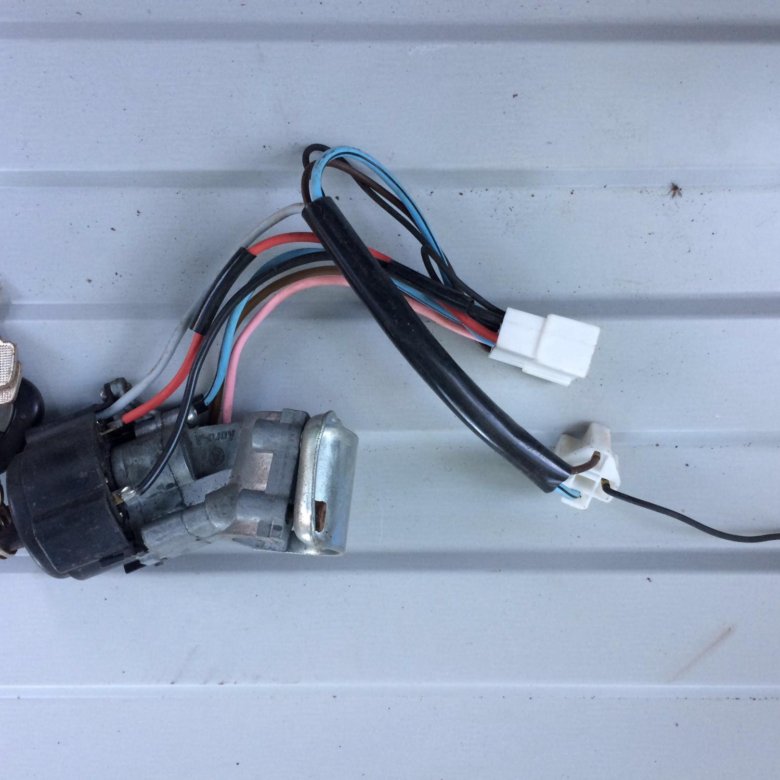

Подключение контактов к замку зажигания

В зависимости от способа подвода проводов к механизму будет зависеть сложность процедуры подключения. В любом случае, подключение может быть осуществлено только при наличии проводов с разъёмами на концах.

Они могут подводиться к механизму с помощью фишки, отдельно, через разъём. Обратите внимание, что для каждой машины характерна индивидуальная контактная группа замка зажигания и, соответственно, определенный алгоритм действий при подключении.

Как проверить контактную группу замка зажигания

Проверка осуществляется при помощи мировой аккумуляторной клеммы. Сама процедура очень простая:

• вставьте в замок ключ зажигания;
• проверьте его положение в замке на предмет соответствия включения механизмов.

При неправильно работающей контактной группе замка зажигания вы увидите отклонения в работе системы, которые могут как отображаться на панели приборов, так и проявляться другим способом.

Признаки неисправности контактной группы замка зажигания

Распознать неисправность в контактной группе замка зажигания можно по ряду характерных признаков:

• магнитофонная приставка не запускалась при включении;
• помимо сигнала звука авто полностью обесточено;
• периодическое сбрасывание данных спидометра о суточном пробеге, после чего они снова восстанавливались и начинали исправно работать;
• нормальное функционирование авто возможно только при условии придерживания ключа;
• перезапуск двигателя после краткосрочной стоянки;
• нагревается ключ или замок зажигания;
• отсутствие подсветки на приборной панели до момента запуска авто;
• отсутствие характерного щелчка главного подпанельного реле.

Любой из этих симптомов может сигнализировать о серьёзных неисправностях контактной группы замка зажигания.

Чтобы не оказаться застигнутым врасплох подобными проблемами, необходимо заранее определить для себя, где заказать замену контактной группы. Например, если вы находитесь в Харькове, отличным вариантом станет мастерская Дубликатор на Московском проспекте 46. Специалисты могут выполнить задачи любой сложности, сделать дубликаты ключей, починить личинку замка зажигания, исправить вышедшую из строя контактную группу и т. д.

Все неисправности замка зажигания ВАЗ-2110

Замок зажигания – очень важная деталь, совмещающая в себе множество функций. Его неисправности на «десятке» также разнообразны и требуют четкого описания.

Замок зажигания на любом автомобиле выполняет как минимум три функции: коммутацию электрических цепей, доступ к запуску двигателя при помощи ключа и блокировку рулевого вала в противоугонных целях. На «десятке» к этому списку добавляются еще защита от повторного включения стартера, сигнал индикации забытого ключа и подсветка личинки.

Рассмотрим по пунктам, как все это работает и… ломается!

Не работает контактная группа замка зажигания

Контактная группа – это конструкция, замыкающая различные электрические контакты, в зависимости от положения ключа в замке. Она находится в задней части корпуса замка и способна преподносить неожиданные сюрпризы. При неисправностях контактной группы, в автомобиле возникают странные на первый взгляд проблемы с электрикой – например, может отказать свет фар, или перестать работать отопитель. Неисправность контактной группы может привести и к невозможности запуска двигателя. Подробно – в статье признаки неисправности контактной группы замка зажигания.

Не работает блокировка рулевого вала

В состав замка зажигания обязательно входит противоугонное устройство. Работает оно по принципу блокирования рулевого вала специальным язычком, который занимает рабочее положение строго при вытащенном ключе. Запирающий элемент может подклинивать в своем гнезде и не выдвигаться. В этом случае понадобится снятие замка, его разборка и, как минимум, смазка подвижных частей противоугонки. В случае поломки механизма, лучше поменять замок зажигания в сборе.

Нет сигнала забытого ключа

В ВАЗ-2110 существует функция напоминания о забытом ключе в замке зажигания. Функция спорная, так как вряд ли кто-то уйдет из автомобиля, не вытащив ключ. Особенно, если учесть, что ключи и брелок от сигнализации обычно находятся на одной связке.

Напоминание реализуется срабатыванием микровыключателя в замке, который приводится в действие вставленным ключом. Выключатель посылает сигнал на блок бортовой системы контроля, а тот, если двигатель заглушен и открыта водительская дверь, выдает серию звуковых сигналов.

Если при наступлении этих условий, блок индикации молчит, то причина может быть в неисправном микровыключателе замка. Хотя нельзя исключать и «глюк» самого блока БСК, тем более что данное устройство точностью не отличается.

Не работает подсветка замка зажигания ВАЗ-2110

Подсветка на замке зажигания «десятки» отличается в зависимости от версии замка. Существует два образца: со светящимся вокруг личинки кольцом, устанавливавшийся на первые экземпляры ВАЗ-2110 и с точечной подсветкой личинки на более свежих авто. Кольцо подсветки освещается лампочкой, а в точечном варианте, как правило, установлен светодиод.

Оба варианта срабатывают при открытии водительской двери и неплохо помогают в темное время суток. Если подсветки нет, то, в первую очередь, нужно обратить внимание на плафон освещения салона и сигнализацию об открытой двери на блоке БСК. Когда ничего из этого не срабатывает, проверьте концевой выключатель двери – он окислился и не пропускает ток.

Если же свет в салоне есть и БСК выдает положенную информацию, лампочку стоит проверить на перегорание нити, а светодиод, в первую очередь, на поступление питания.

Большинство неисправностей замка зажигания – электрические. Таким образом, для их поисков понадобится контрольная лампа или мультиметр. Также понадобится и знание автомобильной электрики. Когда ничего из этого нет, лучше доверить поиск и устранение поломки специалистам.

(Пока оценок нет) Загрузка…

---

Смотрите также

• В случае необходимости разбить стекло
• Откуда может течь масло в двигателе
• Ваз защита двигателя
• Как работает динамометрический ключ
• Когда выйдет новый кашкай
• Гонки на машинах советских
• Ниссан 7 местный минивэн
• Вариатор как правильно ездить
• Как состарить краску на автомобиле
• Ваз ступица переднего колеса
• Где собирают рено колеос 2019 для россии

Методика поиска неисправности и установка нового устройства

Запуск двигателя, его систем, а также других важных приборов и механизмов в автомобилях семейства Самара без замка зажигания невозможен. Те автовладельцы, которым приходилось сталкиваться с неисправностью этого устройства, знают, к чему может привести его неожиданный выход из строя. Особенно, если это произойдет в пути.

Далее в статье мы поговорим о том, что представляет собой замок зажигания ВАЗ-2114, рассмотрим его основные неисправности и способы их устранения. Кроме того, попробуем разобраться, как заменить его своими руками и правильно подключить.

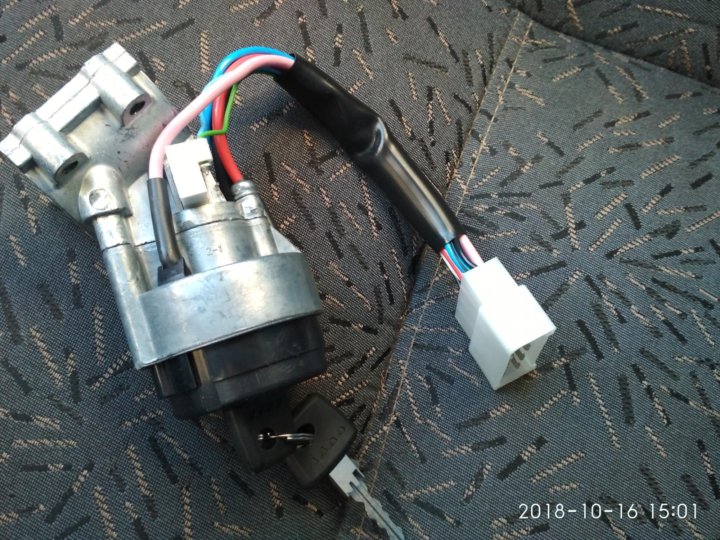

Где находится замок зажигания на «четырнадцатой»

В автомобилях ВАЗ-2114 замок зажигания в отличие от «классики», расположен не на приборной панели, а справа, на рулевой колонке. Сверху он прикрыт пластиковым кожухом, поэтому нашему взору открывается только верхняя часть «личинки».

Замок зажигания ВАЗ-2114 состоит из пяти основных частей:

• стальной кожух;
• запорный механизм;
• запорное устройство;
• контактная группа;
• ключ.

Устройство помещено в стальной корпус, который предназначен для защиты от взлома. Что касается механизма замка, то он почти не отличается от привычного нам дверного замка.

Блокировочное устройство позволяет заблокировать рулевой вал при отсутствии ключа. Простым способом защищает автомобиль от угона. Контактная группа – это элемент, отвечающий за запуск двигателя и его систем. Ключ замка зажигания ВАЗ-2114 служит для разблокировки запорного устройства и активации контактной группы. Без него нельзя запустить двигатель, не разбирая устройство.

Принцип действия

Замок работает следующим образом. Когда ключ помещается в колодец, его запорный механизм деактивируется. Это происходит за счет обратного движения специального штока. Повернув ключ в первое положение, вы запитаете контакты «15» и «30». Это предупредит (но не включит) следующие элементы:

• система зажигания;
• лампы головного света;
• наружная световая сигнализация;
• электрооборудование панели приборов;
• очистители и стеклоомыватели;
• прикуриватель;
• обогреватель заднего стекла;
• Обмотка возбуждения генератора.

Если в автомобиле ВАЗ-2114 замок зажигания перевести во второе положение, помимо перечисленного оборудования запустится стартер. Как видите, многое зависит от исправности рассматриваемого устройства.

Признаки неисправности

Каковы признаки неисправности замка зажигания? Начнем с того, что его неисправность может быть как механической, так и электрической. В первом случае это:

• заедание замка в одном из положений;
• невозможность разблокировки рулевого вала;
• включение зажигания «неродным» ключом или другим предметом.

При неисправности электрозамка можно заметить следующие симптомы:

• контрольные лампы на панели приборов не загораются или загораются и периодически гаснут;
• стартер не запускается;
• Не работают некоторые или все электроприборы, цепь которых питается через замок зажигания (прикуриватель, фары, омыватель, дворники и т.д.).

Почему выходит из строя замок зажигания

Заклинивание устройства возможно по причине износа самой «личинки» или из-за проблем с контактной группой. Столкнувшись с такой неисправностью, не применяйте силу для поворота ключа в нужную сторону! Не нужно «драть» руль, если его невозможно разблокировать. Лучше аккуратно разобрать замок и выяснить в чем причина. Но об этом чуть позже.

Заметив, что зажигание в машине может быть включено любым ключом или посторонним предметом, поспешите заменить «личину» или устройство в сборе. Так вы защитите свой автомобиль от возможного угона.

Если на автомобиле ВАЗ-2114 замок зажигания работает исправно, но при вращении не загорается панель приборов, не заводится стартер, не работают электроприборы, то, скорее всего, вышла из строя контактная группа. Подобная проблема может возникнуть из-за его естественного износа. Контакты через некоторое время стираются, что приводит к разрыву электрической цепи. Также возможно их обжечь, вызванное скачками напряжения, постоянными перегрузками, из-за использования дополнительных электроприборов и их неправильного подключения.

Важно: если вы хотите установить в свой автомобиль дополнительное электрооборудование, подключайте его к бортовой сети только через реле!

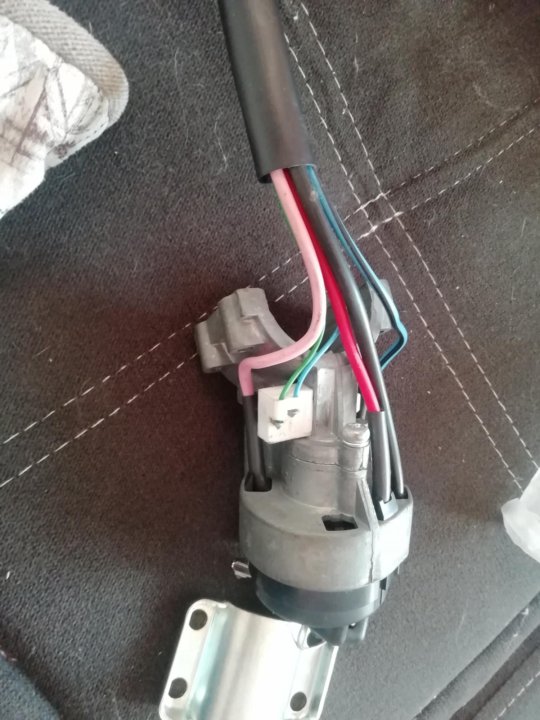

Можно ли самому проверить контактную группу

Диагностика контактной группы заключается в измерении сопротивления между определенными клеммами на жгуте проводов жгута прибора.

Для проверки необходимо:

1. Снять пластиковую крышку колонки (нужно открутить три винта).
2. Отсоединить провода проводки зажигания автомобиля ВАЗ-2114 (вынуть штекер из розетки).
3. Включите омметр (если есть мультиметр, переведите его в режим измерения сопротивления).
4. Подсоедините щупы прибора (полярность не имеет значения) к клеммам «4» (правая верхняя) и «7» (вторая справа снизу), соответствующим контактам «15» и «30».
5. Поверните ключ зажигания в первое положение.
6. Считайте показания омметра.
7. Выключить зажигание, подключить щупы прибора к клеммам «3» (вторая справа вверху) и «7», соответствующим контактам «50» и «30».
8. Поверните замок во второе положение.
9. Измерьте сопротивление между клеммами.

Если замок зажигания (форсунка) ВАЗ-2114 исправен, сопротивление между контактами будет равно нулю. В противном случае, скорее всего, пришла в негодность контактная группа устройства.

Ремонт или замена

Что делать при неисправности замка зажигания? Конечно, можно попробовать восстановить. Но это только в том случае, если у вас есть некоторый опыт в этой области, устройство относительно новое, и вы подозреваете, что виной всему износ контактов. В противном случае лучше заменить замок в сборе. К счастью, это не так уж и дорого – не более тысячи рублей, и много времени эта процедура не займет.

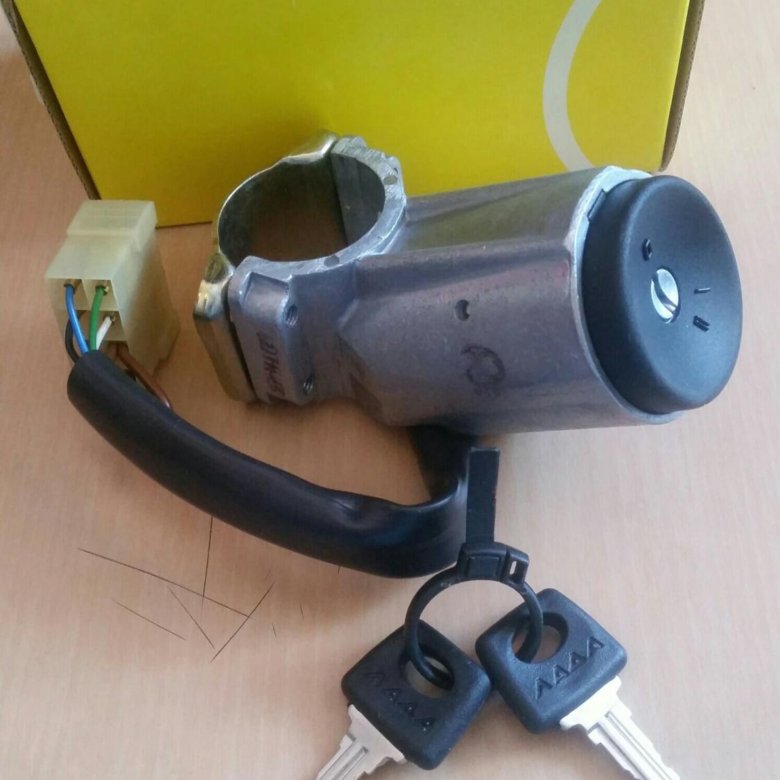

Какой замок выбрать

Для того чтобы заменить зажигание не поленитесь правильно подобрать его. Номер детали для «четырнадцатого» 2114-3704010. Но подходят и другие модификации, например для девятой модели «Самара» — 2109-3704010 или для ВАЗ-2110 — 2110-3704005. В принципе, все они взаимозаменяемы, важно лишь, чтобы устройство было хорошего качества и могло служить как можно дольше.

Снимите замок зажигания

Перед тем, как поменять замок зажигания на ВАЗ-2114, убедитесь, что у вас есть под рукой необходимые инструменты. Вам потребуется:

• отвертка с крестообразной насадкой;
• ключ на «10»;
• небольшой молоток;
• острое долото;
• плоскогубцы.

А теперь разберемся, как снять ключ зажигания на ВАЗ-2114. Порядок действий следующий:

1. Обесточиваем бортовую сеть, сняв «минусовую» клемму с аккумулятора (для этого ключом «на 10» откручиваем болт на клемме).
2. Снимите пластиковый кожух рулевой колонки, отвернув три винта его крепления.
3. Для удобства можно также демонтировать руль с переключателями, но можно обойтись и без него.
4. Отсоедините жгут проводов кнопки аварийной остановки.
5. Отсоедините замок зажигания.
6. Осмотрите болты крепления замка. Если вы впервые меняете замок, вы можете быть удивлены, потому что у них нет головок. Это такая своеобразная стандартная противоугонная концепция.
7. С помощью зубила и молотка ослабьте эти болты и открутите их плоскогубцами.
8. Снимите стопорную скобу.
9. Демонтируем устройство.

Установка и подключение замка зажигания ВАЗ -2114

Алгоритм установки замка и его подключения к бортовой сети следующий:

1. Вставляем ключ в скважину и вращаем его до первая позиция. Так мы прячем шток, блокирующий рулевой вал.
2. Устанавливаем новый замок на колонку, надев скобу.
3. Затягиваем болты крепления замка, но не до конца. Возможно, вам потребуется отрегулировать положение устройства.
4. Проверить работу запирающего устройства. Для этого вытащите ключ из «личинки», подергивая его в стороны. Колесо должно быть заблокировано. Если блокировки нет, отрегулируйте положение блокировки относительно рулевого вала. Шток должен легко войти в канавку на рулевом валу.
5. После этого вставьте ключ, поверните его в первое положение. Рулевое колесо должно быть разблокировано. Проверка выполняется несколько раз, убеждаясь в исправности устройства.
6. Теперь можно затянуть болты замка. Крутите, пока их головы не отвалятся.
7. Подсоединяем колодку жгута проводов замка зажигания.
8. Подсоединяем провода кнопки сигнализации.
9. Подсоедините «минусовую» клемму к аккумулятору. Проверяем работу устройства во всех возможных режимах.
10. Установите пластиковый кожух на рулевую колонку.

Замена контактной группы

Если вы все-таки решили сэкономить и не покупать замок целиком, то лучшим решением при работающей «личинке» будет замена контактной группы. Изготавливается следующим образом:

1. Демонтировав замок зажигания, с торца его корпуса снимаем стопорное кольцо, удерживающее сердечник устройства.
2. Извлекаем контактную группу из корпуса.
3. Устанавливаем новую деталь на место старой. При этом положение контактов «15» и «30» должно соответствовать положению тяги блокировки рулевого вала.
4. Обратите внимание, что широкий выступ контактной группы входит в широкий паз на корпусе.
5. Установите и проверьте устройство в порядке, описанном выше.

Сопутствующие материалы

Как разобрать панель приборов ВАЗ-2114?

Неисправности двигателя: как определить и

Бензонасос ВАЗ-2114: принцип работы,

Замок зажигания ВАЗ-2106: проверка, снятие и

Датчик фаз ВАЗ-2114 (8 клапанов): замена

Как замок зажигания ваз 2110 встроенный?

ВАЗ-2114, реле стартера: устройство, схема и

Плавающие повороты на ВАЗ-2114 — причины и

Замена радиатора отопителя ВАЗ-2114: полезно

Штатный иммобилайзер ВАЗ «АПС-4» («АПС-4» («АПС-4″) -6»). Штатный иммобилайзер ВАЗ «АПС-4» («АПС-6») Иммобилайзер не заводит автомобиль ВАЗ 2114

В настоящее время иммобилайзер устанавливается практически на все новые модели АвтоВАЗ, начиная с ВАЗ 2109, ВАЗ 2110 и заканчивая последними модификациями ВАЗ 2114, ВАЗ 2115 и другими. использование диагностического оборудования, разрядка аккумулятора, внешние электромагнитные помехи и даже при работающем мобильном телефоне) заставляют автовладельцев решать проблему частичного или полного отключения функций таких устройств.

По своей сути принцип работы иммобилайзера достаточно прост. В процессе своей работы он обменивается данными с центральным компьютером, блокируя при отсутствии успешной инициализации (чтении электронного пароля) цепи зажигания и подачи топлива. Следует учитывать, что в процессе своего «обучения» иммобилайзер ВАЗ записывает свой индивидуальный код в память EEPROM контроллера, при этом в собственной памяти он одновременно сохраняет информацию об обученных ключах. Другими словами, самое первое, что необходимо сделать при отключении иммобилайзера, это удалить всю имеющуюся информацию о наличии этого устройства из EEPROM памяти компьютера и, в первую очередь, необходимо отсоединить разъем, соединяющий компьютер и иммобилайзер. Что касается размещения, то на ВАЗ2109иммобилайзер спрятан за приборной панелью, но на ВАЗ 2110 (ВАЗ2112 и др.) он закреплен прямо над ЭБУ, и чтобы получить к нему доступ, придется снять боковой щиток. Сложнее всего добраться до иммобилайзера на Ниве Шевроле.

Отдельного упоминания заслуживает восстановление диагностической линии при снятии иммобилайзера. Для этого установите перемычку между контактами 9.1 и 18 в разъеме ЭБУ.

Для того, чтобы грамотно оживить контроллер и полностью удалить информацию, оставшуюся от иммобилайзера, из его энергозависимой памяти, можно воспользоваться ноутбуком и одной из специально созданных компьютерных программ для перезаписи EEPROM (используя прошивку чистой, т.е. необученный диспетчер). Этот вариант перезаписи актуален для контроллеров VS.1 или January 5.1.x. Несколько дополнений для исправления ситуации на автомобилях оснащенных контроллерами Bosch M1.5.4, и в этом случае вам придется вскрывать блок и устанавливать в него специальную микросхему очистки EEPROM, при кратковременном включении зажигания. Нормальная работа двигателя будет восстановлена ​​после возвращения программного чипа на место. В ряде случаев такая технологическая процедура затруднена тем, что часто эта микросхема не снимается легко, а впаивается, и тут либо приходится вооружаться паяльником, либо пользоваться программой COMBISET, позволяющей очистить EEPROM вдоль обходного пути.

Если после всех этих процедур двигатель успешно запущен, можно попробовать переподключить иммобилайзер. При возникновении такого желания необходимо учитывать тот факт, что процедуру обучения устройства придется повторить с помощью красной клавиши, а это не всегда возможно. Если обучение не помогло с первого раза, можно попробовать удалить eeprom из платы иммобилайзера и почистить цепь с помощью программатора. Можно просто установить совершенно новый, а значит чистый чип. В некоторых случаях положительного эффекта можно добиться с помощью программного обеспечения Uncle Sam или Combiset.

Кстати, переобучение иммобилайзера проводится и после замены по каким-либо причинам центрального контроллера, так как в этом случае иммобилайзер не будет выполнять свою основную фишку запрета несанкционированного запуска двигателя.

Как бы то ни было, но вся работа с иммобилайзерами ВАЗ требует особой осторожности, так как производители таких устройств предусмотрели наличие определенных «подводных камней» на пути мастеров. Так, ошибка в обучении системы АПС-6 приводит к ее блокировке. Непрофессиональное стирание системы eeprom Микас 7.6 (устанавливается на Daewoo Sens) приведет к полной блокировке запуска двигателя. А вот на Калине отключение иммобилайзера может привести к нарушению работы центрального замка.

Практически все новые автомобили оборудованы иммобилайзерами. Эти электронные устройства помогают предотвратить угон транспортного средства, отключая «жизненно важные» системы автомобиля. Как только злоумышленник сядет в машину, он попытается завести двигатель и уехать. Иммобилайзер либо вообще не позволит это сделать, либо угонщик сможет отъехать на несколько сотен метров, после чего подача топлива прекратится, а двигатель заглохнет.

Такие иммо устройства могут быть контактными или бесконтактными. Первые уже перестали выпускаться, а вторые пользуются большой популярностью у автовладельцев. Однако иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марки. Дело в том, что в детище отечественного автопрома часто возникают проблемы именно с электроникой и различными устройствами. Рассмотрим основные причины отключения иммобилайзера.

Почему нужно отключать иммобилайзер

ВАЗ стал оснащать иммо только инжекторные автомобили. Первые противоугонные устройства этой серии появились на ВАЗ 2110 и назывались они АПС-4. Сегодня более распространены более современные модели АПС-6. Сейчас этим устройством оснащены все автомобили серий от 2110 до 2115.

Самая частая проблема с этим устройством — потеря ключа или если автовладелец, сам того не зная, стер свой код. Если говорить конкретно о штатном иммо ВАЗ, то часто можно встретить проблему, связанную с тем, что в салоне не гаснет свет и, как следствие, не работает сигнализация. Кроме того, программное обеспечение иммобилайзера часто дает сбой, в результате чего его центральный блок не считывает информацию о ключе или считает его «не родным». В результате, останавливаясь на дозаправку, вы рискуете остаться в «заглохшей» машине.

Чтобы перепрограммировать (женить, обойти, прошить, обновить, адаптировать) устройство нужно сначала выключить. Кроме того, иммобилайзеры обычно отключают при установке автосигнализации.

Обход иммобилайзера при подключении сигнализации

Перед отключением иммобилайзера на ВАЗ 2110 следует изучить все способы такого перезапуска, и первое с чего нужно начать, это полезная опция от ВАЗ. Поскольку именно в этих автомобилях чаще всего «глючат» иммобилайзеры, производители придумали простое решение этой проблемы. Благодаря специальному ПО можно произвести альтернативный запуск устройства и совершить одну поездку в аварийном режиме. Правда, для этого сначала нужно ввести шестизначный пароль. Активируется нажатием на педаль газа. Это означает, что если код «сброса» равен «999999», то соответствующее количество раз, с таким же интервалом, нужно нажать на газ. Положительных эмоций такая процедура не вызывает, но в безвыходной ситуации или при постановке сигнализации это может быть единственным способом перехитрить иммобилайзер.

Другой способ — обходной модуль (иммо обходчик). Небольшое электронное устройство снабжено приемопередающими антеннами, расположенными внутри и снаружи. Внутри корпуса также находится ключ или чип устройства. Как только вы заводите машину с сигнализацией, внутренняя антенна считывает код и передает его на замок зажигания.

Важно! Если машина заводится с ключа, такой обходчик не подойдет.

Если один из ключей был утерян, то оставшийся запасной можно разобрать и вынуть из него чип и закрепить на замке зажигания. После этого можно использовать любой ключ зажигания и иммо отключится.

Это что касается общепринятых приемов, которые помогут в решении таких вопросов, как отключение иммобилайзера на ВАЗ 2114. Если вы хотите вручную отключить иммо, то необходимо придерживаться следующих рекомендаций.

Правила отключения иммобилайзера

Перед отключением иммобилайзера необходимо отключить разъем от защиты, то есть дать системе сигнал об отсутствии иммо. После этого можно будет стереть данные на устройстве и заменить их новыми. Но на практике все не так просто.

Если отключить устройство неправильно, система может воспринять это как несанкционированный доступ и автомобиль будет полностью заблокирован. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно осторожны. Существует две схемы отключения иммобилайзера.

1. Обрезать провода.

Для этого найдите блок управления иммобилайзером. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать разъем на блоке и снять его. В этом разъеме вы найдете 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода необходимо разрезать, соединить и заизолировать.

После этого остается только удалить иммобилайзер и восстановить линию, по которой производится диагностика (К-линия). Для этого установите перемычку, которая восстановит связь между ЭБУ и диагностическим блоком. Обрезаем провода и соединяем их, после чего разъем ставится на свое законное место.

1. Перепрошивка своими руками.

Для этого вам понадобится:

• ПК или планшет;
• паяльник;
• ПАК-программатор загрузчика.

Далее необходимо разобрать компьютер, найти разъем контроллера и подключить к нему ПАК-загрузчик. Читаем заводскую прошивку с расширением BIN. Также необходимо считывать информацию через разъем EEPROM. После этого нужно сохранить заводскую прошивку на компьютер и залить в компьютер чистую EEPROM. После этого можно отключить загрузчик, собрать контроллер и установить его на место.

При пайке блока автоПЗУ потребуется паяльник. Либо можно использовать программу COMBISET с функцией очистки EEPROM, тогда ничего паять не придется.

Если речь идет о конкретном иммобилайзере АПС-6, то полезно будет знать назначение штифтов иммо.

• Зеленый провод относится к катушке антенны в замке зажигания.
• Синий отвечает за реле дополнительного питания (для стеклоподъемников).
• Зелено-белый идет от выключателя головного света.
• Оранжево-белый относится к задним противотуманным фарам.
• Розовый — постоянный плюс от аккумулятора.
• Желтый провод подключается к массе при включенных задних противотуманных фарах.
• Жёлто-чёрный относится к К-линии, если это класс 7, то имеем провод от диагностической колодки, а если класс 8, то от блока управления ЭУР.
• Белый идет к катушке антенны, расположенной в замке зажигания.
• Зеленый/черный идет от двери VC на стороне водителя.
• Коричневый — из габаритов ВК.
• Черный — масса.
• Оранжевый относится к клемме 15 выключателя зажигания.

Под стражей

Обратите внимание, что иммобилайзеры АПС-6 часто могут располагаться в корпусе от АПС-4. Видимо, в те годы корпусов производилось больше, чем самих устройств, и поэтому производители решили их продать. Поэтому ищите плату, на которой может быть написано APS-6 вместо 4. Кроме того, имейте в виду, что приведенные выше правила могут отличаться, а также чипы, выпущенные в разные годы. Поэтому будьте внимательны и по возможности доверьте это дело профессионалу.

Подключив новую сигнализацию часто сталкиваются с одной проблемой — не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три вывода: стартер, питание, зажигание. Здесь сложно запутаться, но мотор может включиться и заглохнуть уже через 5 секунд. По сути, так работает обычная защита. Как с этим бороться, обсуждается далее.

Ищем «виновника» всех проблем

Будем считать, что речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок, нужно прислонить к платформе, отсоедините два его разъема (лампочка и антенна). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Демонтаж модуля АПС

Сам блок называется АПС-4, но в его случае, если говорить о последние годы выпуска электронику АПС-6 можно расположить.

Допустим, устанавливают сигнализацию с автозапуском, и активирован штатный иммобилайзер, типа АПС-6. Решений четыре:

1. К сигнализации подключается обходчик иммобилайзера, а внутрь корпуса обходчика помещается чип-ключ;
2. Хороший вариант — установка обходчиков без ключа, только CAN-шины в машине семейства 2114 нет, а «по цифре» подключать некуда;
3. Также можно перевести иммобилайзер в сервисный режим, но в модулях АПС-6, в отличие от АПС-4, эта функция заблокирована;
4. Наконец-то можно полностью избавиться от штатной защиты, но для этого нужно сбросить EEPROM компьютера.

В общем случае EEPROM — это «запоминающее устройство», а ЭБУ — это контроллер двигателя. Получается, что придется работать с блоком контроллера, а сам иммобилайзер останется как был.

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может относиться к следующему семейству — Январь 5.1.Х или ИТЭЛМА 5.1. Цифровое обозначение, напечатанное на этикетке, в этом случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последние две цифры «пробел» или цифра «70», то установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае выполняется с разбором блока, но без пайки. А в первом случае даже не придется открывать крышку блока.

Сброс EEPROM в контроллере BOSCH

Посмотрим, как выглядит плата контроллера снизу:

ЭБУ BOSCH M1.5

Чип 24C02 — память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки для подключения программатора, который собран из трех транзисторов.

Схема программатора, о которой шла речь, выглядит тривиально. А значит можно быстро собрать своими руками:

Программатор для EEPROM 24C02

Устройство подключается к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Разумеется, «массу» тоже надо брать с этого разъема. Максимальный потребляемый ЭБУ ток в любом случае не будет превышать 0,5 А.

Теперь рассмотрим процедуру, позволяющую ЭБУ «забыть» о существовании иммобилайзера:

1. Напряжение питания (12 Вольт) подается на 18-й и 27-й контакты блока;
2. Общий провод, то есть «земля», подключается к 19-му контакту;
3. Подождите 10 секунд;
4. Подключить контакт В программатора к отводу 5;
5. Соедините контакт С программатора с контактом 6;
6. В интерфейсе программы Combiset выбрать пункт «Очистить EEPROM», нажать кнопку «Установить»;
7. Подождите несколько минут.

Схема подключения основного разъема ЭБУ выглядит так:

Блок ЭБУ, 55 контактов

Приложение Combiset необходимо скачать с официального сайта (almisoft.ru). Подойдет даже Демо-версия, доступная в разделе «Скачать».

В самой программе необходимо правильно задать номер COM порта, который будет использоваться. Ниже показан порт COM-1, но это не единственный вариант.

Комбинированный интерфейс

Как «отвязать» контроллеры «Январь»

Распространенным типом контроллеров на автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.Х и ИТЭЛМА 5.1. Их нужно запрограммировать таким же образом. Требуется использовать переходник с COM-порта на K-Line, но его легко сделать самому:

Скриншот окна Flashecu

Процедура стирания занимает несколько минут.

Сам блок, о котором говорилось выше и который нужно «отвязать» от иммобилайзера, всегда находится в одном месте — под крышкой тоннеля справа:

Салон четырнадцатой модели

Конечно , речь идет о семействе 2114, а в других автомобилях ВАЗ найти блок будет сложнее. Установка и отключение могут быть выполнены следующим образом:

1. Снимите «минусовую» клемму с аккумулятора;
2. Открутить фиксирующий болт и снять защелку вместе с блоком;
3. Отсоедините разъем.

При установке шаги выполняются в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ питание подается в сеть. А потом, как ни странно, нужно включить зажигание и дождаться, когда заработает лампочка Check. И только потом, выключив зажигание, можно продолжать эксплуатацию.

Учтите, что сам иммобилайзер после прошивки блока даже не должен соприкасаться с последним. Поэтому, отсоединив его клеммник от иммобилайзера, проводится стандартная ревизия:

1. От клемм 9 и 18 отрезаются провода;
2. Полученные отводы, идущие со стороны петли, соединяются.

Можно ничего не менять, а просто полностью отключить разъем, потеряв некоторые возможности:

1. Вежливое освещение;
2. ПТФ управления задними фонарями;
3. Управление стеклоподъемниками.

Как видите, иммобилайзер в современных автомобилях ВАЗ имеет множество функций. А выключают с одной целью — активировать сигнализацию с автозапуском.

Двухрядный разъем штатного иммобилайзера

Модуль обхода иммобилайзера на любом автомобиле ВАЗ хорошо работает в одном случае — при включении в разрыв цепи антенны. Но не все модули, выпускаемые на заводе, в принципе рассчитаны на такой вариант подключения.

Примечания по безопасности

Внутреннее устройство, такое как APS, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Он не взаимодействует с ЭБУ и не препятствует запуску двигателя. При этом при установке сигнализации с автозапуском всегда реализуется блокировка. В разрыв пускового троса входят два шнура, идущие к основному блоку. И пока охрана не отключена, двигатель запустить нельзя.

Типовая схема подключения сигнализации

Все провода, подключенные к замку зажигания, проходят под значительным током. Но выполнение монтажа своими руками не всегда обеспечивает хорошее качество соединения. В общем, автозапуск лучше доверить опытному электрику. Желаем вам успеха.

Вежливое освещение и дверные выключатели

Любая система сигнализации или безопасности всегда снабжена входом, подключенным к дверным выключателям. В автомобилях ВАЗ провод управления может быть подключен к одной точке (А). Диоды в данном случае не используются:

Схема подключения управления дверью

Обязательно выполните настройку: задержка опроса концевых выключателей должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут возникать ложные срабатывания. Причина — работа блока АПС, который не гасит плафон после закрытия водительской двери. Рассматриваемый вариант называется «вежливое выделение».

Есть даже современные сигнализации, которые не позволяют включить задержку опроса датчиков. Установка диодов поможет решить проблему.

По идее, выводы 7 и 13 BSC являются точками соединения, которые должны быть развязаны двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализация подключается к точке Б, и установка задержки опроса в этом случае не требуется. Удачи.

Ключ-ходун, принцип работы

Все автомобили ВАЗ с инжекторной системой питания, вне зависимости от желания владельца, комплектовались и комплектуются штатной противоугонной системой. Злые языки говорят, что у системы несколько иное назначение, однако нас, как владельцев, она в первую очередь интересует как защитная система ВАЗ-2114. Как отключить иммобилайзер, что после этого будет с двигателем, можно ли жить без штатной противоугонки — обо всем понемногу сразу после описания принципа работы устройства.

Зачем нужен и когда не нужен иммобилайзер на ВАЗ-2114

Штатный иммобилайзер предназначен для деактивации двигателя автомобиля в случае несанкционированного проникновения. Проще — вор может взломать дверной замок, может сломать замок зажигания, может даже запустить двигатель. Но не надолго. Система отключит подачу топлива и отключит питание двигателя после того, как двигатель поработает в течение нескольких секунд, если вообще отключит.

Иммобилайзер ВАЗ-2114

Штатный иммобилайзер узнает владельца по ключу с определенным цифровым кодом, который, по идее, достаточно сложно подделать. Более того, в более современных автомобилях иммобилайзер может даже позволить угонщику тронуться с места, но сигнал о взломе и угоне уже отправлен куда надо.

Последнее не относится к ВАЗ-2114. Там иммобилайзер отвечает только за блокировку двигателя и не более того. Тем не менее, само устройство не отличается высокой надежностью и может в любой момент наглухо отключиться, не дав владельцу возможности запустить двигатель.

Это мешало заводским противоугонкам первых выпусков, продолжают болеть и сейчас.

Избавляться от штатного охранника также необходимо, когда есть потребность в более совершенной сигнализации, более надежной и более сложной, скажем, с автозапуском. В этих случаях приходится выключать устройство или искать обходные пути.

Принцип работы иммобилайзера

Принцип работы штатной противоугонной системы на ВАЗ-2114 прост, как и все гениальное.

Иммобилайзер может работать только с двигателем с электронным управлением. Поэтому на карбюраторных двигателях применяются другие противоугонные системы.

Итак, иммобилайзер просто общается с электронным блоком управления двигателем и при необходимости запрещает ему посылать импульсы в те или иные системы.

Чип иммобилайзера в ключе

Устройство делает выводы на основании кода, который несет в себе чипированный ключ владельца. Как только ключ оказывается в приемной зоне иммобилайзера, чип отправляет на устройство зашифрованный код, иммобилайзер его принимает и дает ЭБУ добро на запуск двигателя.

Если код не принят в силу определенных обстоятельств, можно сколько угодно ковырять замок зажигания, двигатель не заводится, электронный блок управления наглухо блокирует двигатель.

Проблемы с иммобилайзером

Вся проблема в том, что иммобилайзер на ВАЗ-2114 общается с ЭБУ через диагностический порт. А это значит, что вы можете влиять на работу охранной системы самыми невинными попытками диагностики, просто подключив диагностическое устройство или компьютер. Кроме того, нередки ситуации, когда иммобилайзер блокируется сам по себе просто из-за помех от мобильного телефона. Словом, часто приходится полностью выключать устройство, а иногда и в экстренных случаях, когда другого выхода (кроме полной замены электроники) просто нет.

Отключение иммобилайзера на ВАЗ-2114

Не каждый автолюбитель обладает глубокими познаниями в области радиоэлектроники, и этим пользуются многочисленные сервисы, которые продают новую электронику за сумасшедшие деньги.

Выключить устройство полностью намного проще, и для этого даже не нужно знать схемотехнику.

Достаточно знать, что для отключения устройства и дальнейшей нормальной работы двигателя необходимо полностью стереть информацию об иммобилайзере в памяти электронного блока управления. Теоретически все. Теперь перейдем к практике.

Для отключения иммобилайзера на ВАЗ-2114 необходимо:

Несмотря на простоту этого способа, он не гарантирует правильного отключения иммобилайзера.

Прошивка ЭБУ

Если не удалось выключить устройство, необходимо перепрошить ЭБУ, что мы не рекомендуем делать самостоятельно. Однако если другого выхода просто нет, попробуем перепрошить ЭБУ ВАЗ-2114 своими руками.

Напомним, что наша задача стереть информацию об иммобилайзере из памяти компьютера.

Для снятия иммобилайзера более сложным способом потребуется специальное ПО, ПК, паяльная станция (паяльная сушилка), программатор микросхем. А делается все так:

1. Демонтируем ЭБУ с автомобиля.

   Демонтируем электронный блок управления

2. Открываем крышку.
3. Находим микросхему с прописанными данными об иммобилайзере. На ЭБУ Январь 7. Х эта микросхема имеет обозначение 24С04, это EEPROM память ЭБУ.

   EBU контроллер EEPROM 24C04

4. Тут два варианта — найти новый чип заранее, или почистить старый. Для очистки памяти потребуется компьютер с Windows и программа для сброса памяти чипа.
5. Выпаять микросхему 24С04 и заменить на новую. Или перепрошить.
6. Прошивка (стирание данных иммобилайзера и запись пустой микросхемы) на ПК с помощью программатора занимает несколько минут. После этого можно припаять его на место.

Перед установкой ЭБУ и перед его подключением необходимо физически отключить иммобилайзер. В противном случае флеш-память снова прочитает данные о нем и придется все делать заново.

Конечно, это не единственные способы снятия иммобилайзера, но самые доступные и эффективные. Всем успешной работы!

Видео о снятии иммобилайзера с ЭБУ автомобилей ВАЗ

Иммобилайзер ВАЗ 2114 — противоугонное устройство, предназначенное для защиты автомобиля от угона. В случае взлома автомобиля и при попытке завести двигатель иммо активирует блокировку двигателя, чтобы предотвратить движение на автомобиле. По каким причинам может выйти из строя иммобилайзер и как его отключить самостоятельно, мы расскажем в этой статье.

[ Скрыть ]

Основные проблемы и особенности иммобилайзеров

Иммо может взаимодействовать только с ЭБУ, поэтому в карбюраторных автомобилях это противоугонное устройство не используется. Иммо обменивается информацией с модулем управления и при необходимости запрещает устройству посылать сигналы на определенные узлы. Это устройство делает соответствующие выводы на основании кода, который находится в микросхеме отмычки. При попадании ключа в иммо-диапазон чип передает зашифрованный сигнал на устройство, которое его обрабатывает и дает указания относительно запуска двигателя или его запрета.

Какие неисправности характерны для системы:

1. Поскольку противоугонное устройство взаимодействует с блоком управления по диагностической линии, его работа может быть нарушена в результате некорректной диагностики.
2. Различные помехи, которые может издавать даже мобильный гаджет. Обычно помехи излучает более мощное оборудование и станции, но причиной может быть даже смартфон.
3. Заводской брак, из-за которого схема устройства «вышла из строя» и больше не может функционировать. Как показала практика, неисправные системы часто встречались в первых автомобилях, которые были оснащены иммобилайзерами и инжекторными двигателями. В этом случае причина неисправности устраняется либо ремонтом, либо заменой устройства.
4. Также иммо, как и сигнализация, может перестать работать из-за севшего автомобильного аккумулятора. Особенно эта проблема часто проявляется зимой, когда аккумуляторы более подвержены разрядке в результате воздействия низких температур на электролит. В особенности это актуально для старых аккумуляторов, которые уже отработали свой срок службы. В таких случаях автовладельцы должны знать, как отключить сигнализацию или иммо.
5. Еще одна причина, по которой иммо может перестать работать, это программная ошибка. Проблемы такого плана могут решить квалифицированные диагносты, ведь есть вероятность, что вам придется перепрошивать блок управления (автор видео о неисправности противоугонной системы — ИЗО))) канал ЛЕНТА) .

Руководство по выключению

Нужно ли отключать иммо или сигналку и как правильно это сделать? Предлагаем вам более подробно рассмотреть эти вопросы.

Нужно ли отключать иммобилайзер на четырнадцатой модели ВАЗ?

Если есть потребность, то конечно надо. Необходимость отключения сигналки или иммо возникает, когда система блокирует двигатель и запуск силового агрегата становится невозможным.

Как отключить?

Если речь идет о сигнализации, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка отключения сигнализации, которую обычно называют сервисной кнопкой Valet. Неважно, новая это кнопка аварийки или старая ВАЗ 2114.

Комбинация с применением евроаварийки при отключении противоугонной системы описана в инструкции. Этот процесс индивидуален для каждой отдельной модели сигнализации, поэтому мы не будем его описывать. Если не на «четверке», то придется отключать центральный блок, но без помощи профессионала в этом деле не обойтись.

Что касается того, как правильно отключить иммо своими руками, то порядок действий следующий:

1. Сначала нужно найти блок установленной противоугонной системы. Если вы устанавливали иммобилайзер самостоятельно, то должны знать, где находится модуль управления. Если установка с завода, то модуль должен находиться внутри торпеды, прямо под рулем.
2. Далее необходимо отсоединить разъем с сигнальными проводами от модуля управления. Отсоедините провода и отведите их в сторону.
3. Теперь вам нужно найти контакты с номерами 9 и 18, всего 20 контактов на разъеме.
4. Контакты с номерами 9 и 18 необходимо обрезать канцелярским ножом. Зачистите контакты обрезанных проводов, затем максимально надежно их скрутите и заизолируйте. Используйте изоленту, чтобы изолировать секцию. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит контролировать состояние основных систем и узлов автомобиля.
5. Затем верните разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот способ самый простой, но имейте в виду, что он не гарантирует корректного отключения противоугонной системы.

Фотогалерея «Прошивка блока управления»

Более сложный, но эффективный вариант — перепрошивка блока управления. Для его реализации вам понадобится паяльник, компьютер с утилитой для перепрошивки и программатор для плат.

Прошивка осуществляется следующим образом:

1. Сначала с автомобиля демонтируется модуль управления.
2. Далее откройте крышку устройства.
3. Теперь нужно найти плату с прописанными иммо данными. Если на вашем автомобиле используется блок управления Январь версии 7.х, то обозначение схемы 24С04.
4. Далее у вас есть два варианта решения проблемы — вы либо устанавливаете новую схему, либо зачистите старую. Для очистки вам понадобится ПК с Windows или ноутбук с соответствующей утилитой для очистки памяти. Программ в интернете много, можно подобрать софт под конкретную модель ЭБУ.
5. Следующим шагом будет пропайка схемы паяльником, а так же установка новой платы. Ну или перепрошиваешь схему, как тебе нравится. Если речь идет о прошивке, то с помощью правильно настроенной утилиты выполнить эту задачу можно всего за несколько минут.
6. Когда процесс завершится, вам останется только припаять новую плату и проверить работоспособность системы.

Как выяснить причину неисправности

Чтение 5 мин.

Главной темой сегодняшней статьи будут такие вопросы: «Почему нет искры на высоковольтной проводке?» и «Что делать, если нет искры ВАЗ 2114 инжектор?».

Наверное, многие автомобилисты сталкивались с проблемой, когда нет искры на высоковольтных проводах, поэтому если двигатель автомобиля не заводится, но водитель слышит работу топливного насоса в баке, то нужно обратить внимание к системе зажигания. Одной из самых распространенных проблем с системой зажигания автомобиля является то, что на высоковольтных проводах просто нет искры. Именно поэтому основной темой сегодняшней статьи будут такие вопросы:

Почему нет искры на высоковольтной проводке? Что делать, если нет искры на высоковольтной проводке автомобиля ВАЗ 2114?

Естественно помимо этих вопросов мы рассмотрим еще несколько и вот некоторые из них:

• Какая система зажигания автомобиля ваз 2114 инжектор?
• Диагностика электронной части системы ВАЗ 2114;
• Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114;
• Основные признаки поломки модуля зажигания ваз 2114 инжектор;
• Диагностика модуля зажигания ВАЗ 2114 инжектор;
• Алгоритм снятия и установки модуля зажигания ВАЗ 2114 инжектор;
• Как проверить есть искра или нет?
• Что делать, если нет искры на автомобиле ВАЗ 2114?

Основные сведения о системе зажигания автомобиля ВАЗ 2114

Автомобиль марки ВАЗ 2114 создан на базе ВАЗ 21093 и является ее улучшенной версией. Здесь появилось новое рулевое колесо, обновленная приборная панель, регулируемая рулевая колонка, новый отопитель и электростеклоподъемники. Изменения, связанные с отказом от карбюратора в конструкции автомобиля ВАЗ 2114 на инжекторном двигателе, стали происходить гораздо позже по сравнению с зарубежными производителями, но эти изменения оказались достаточно полезными.

Инжектор — это метод управления системой двигателя автомобиля. Кроме того, это способ подачи топливной смеси.

На машинах с инжекторным двигателем подача топливной смеси осуществляется с помощью компьютера, через специальные форсунки. Скорее всего, каждый автовладелец хоть раз сталкивался с проблемой, когда нет искры на высоковольтных проводах, но водитель слышит, как работает топливный насос, то обратите внимание на систему зажигания своего автомобиля. Одной из самых распространенных проблем с системой зажигания автомобиля является то, что на высоковольтных проводах просто нет искры.

Во время работы машины могут возникнуть некоторые неисправности электрических компонентов, что может повлиять на работу:

• Приборы, а это не дает возможности управлять системой зажигания и другими узлами; силовой агрегат
• , что приводит к невозможности выработки стандартной мощности;
• Крепление приборов и механизм удобства, включающий освещение, обогрев и электростеклоподъемники.

Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114:

• Снижение мощности автомобиля;
• Сбой при наборе мощности двигателя автомобиля;
• Нестабильность холостого хода;
• Нарушение нормального функционирования цилиндра.

Начинать искать причину неисправности системы зажигания нужно с образования искр на высоковольтной проводке.

Процесс искрообразования

Если слышно, как работает топливный насос, но нет искры на высоковольтной проводке, то проверьте работу системы зажигания. Систему проверяют на наличие искры на высоковольтной проводке, и для этого используют специальное устройство, называемое искровым разрядником. Использование этого устройства считается более комфортным, поскольку в большинстве двигателей инжекторного типа используется статическое распределение зажигания с одновременной передачей высокого напряжения на две свечи.

Для проведения такой проверки необходимо подключить разрядник и провернуть двигатель с помощью стартера. Если искры появились только на одном из проводов, то причина в пробое на массу провода или вывод катушки. Иногда причиной может быть обрыв проводки или обмотки, которая относится к модулю системы зажигания машины.

Если нет искры одновременно на нескольких проводах в любой последовательности, то причиной неисправности является катушка, модуль или контроллер автомобиля.

Обратите внимание, что поломка может произойти по причине обрыва высоковольтной линии электропроводки. В этом случае необходимо проверить высоковольтную проводку на целостность, а сделать это можно, измерив уровень сопротивления самой проводки. Стандартное значение сопротивления на проводке должно быть не более 200 кОм. Также стоит обратить ваше внимание на то, что между уровнями сопротивления проводов не должно быть большой разницы.

Модуль зажигания на автомобиле ВАЗ 2114

Если разряд искры с высоковольтных проводов всегда был стабильным, это свидетельствует о том, что причина неисправностей инжекторного двигателя кроется в свечах зажигания.

Если нет искры, то причина неисправности может крыться в первичной цепи, идущей от генератора к катушке зажигания. Чаще всего причиной является неисправность модуля зажигания, и самым простым способом определив, причина это или нет, считается установить точно функционирующее устройство. То есть, если после замены появились искры, то проблема была в модуле зажигания, и его ремонт в инструкции по эксплуатации не предусмотрен.

Алгоритм снятия и установки модуля зажигания ВАЗ 2114 инжектор:

1. Отсоедините минусовую клемму на аккумуляторе или с помощью кнопки отключения массы;
2. Снимаем наконечник со всех свечей;
3. Отгибаем защелку, отсоединяя колодку проводки низкого напряжения модуля;
4. Отсоедините высоковольтные провода от разъемов модуля;
5. Откручиваем 2 болта крепления картера к двигателю ключом на 13;
6. 3-й болт вместе с головкой откручиваем ключом на 17;
7. Снимаем модуль вместе с кронштейном;
8. Откручиваем болты крепления модуля к кронштейну. Они расположены под шестигранником;
9. Установка выполняется в обратном порядке.

Если искры так и не начали образовываться, то весьма вероятно, что причина кроется в контроллере или проводке, соединяющей модуль и катушку зажигания. В этом случае нужно проверить наличие искры на всех цилиндрах по очереди, и если нет искры на какой-либо катушке, то заменить ее на ближайшую. Если после замены одной катушки появляется другая искра, то причина в выходе из строя катушки, в противном случае обрыв контроллера или проводки.

Поломки в системе зажигания автомобиля, какими бы они ни были, всегда неприятны тем, что каждая из них негативно влияет на работу двигателя или приводит к его полной остановке. И очень часто случается так, что поломка системы зажигания появляется именно в тот момент, когда необходимо пользоваться автомобилем. Думаю, такая ситуация была у многих водителей. Итак, чтобы не допустить аварийной неисправности, нужно время от времени самостоятельно проводить диагностику автомобиля. Расскажу о проблеме, возникающей при запуске двигателя и звучит она как «нет искры с катушки зажигания». Прочитав статью, вы узнаете, что делать, когда машина не заводится и искрит катушка зажигания.

Чтобы определить, что проблема в дросселе, можно понаблюдать за поведением автомобиля. Если искрит катушка зажигания, то машина ведет себя следующим образом:

• Резко снижается напор мотора;
• Начинают появляться проблемы с запуском двигателя;
• Заметное снижение оборотов, а на холостом ходу общий перерыв в работе;
• Выраженное увеличение расхода топлива, которое невозможно не заметить.

У каждой неудачи есть причина. Когда искрит катушка зажигания или пропадает искра, то грешить можно по следующим причинам:

1. Токовые сигналы, предназначенные для катушки индуктивности, на нее не поступают или сигнал очень слабый;
2. Топливо не поступает в карбюратор;
3. Распределитель не получает ток, который должен поступать на него от дросселя;
4. Искра отсутствует и не проходит между электродами свечи;
5. Топливная жидкость не поступает в камеру сгорания;
6. Распределитель зажигания пришел в негодность или сломался.

Как правило, вышеперечисленные проблемы являются начальными признаками того, что катушка зажигания искрит. Что ж, надо внимательно изучить и понять их природу.

Проверка и устранение неисправностей

Раз беда коснулась вас, то не нужно сломя голову лететь в сервис и платить непонятные деньги за диагностику и ремонт. Вы можете починить свой автомобиль самостоятельно и сэкономить много денег. Давайте разберемся, почему нет искры с катушки зажигания, и выясним, почему она могла пропасть и как решить такую ​​проблему.

Первым делом необходимо очень внимательно осмотреть катушку на наличие механических повреждений, а также различных мест, которые могут вызвать потерю высокого напряжения.

Если есть загрязнения, то их необходимо протереть сухой тряпкой. Осмотрите все контакты и провода, они не должны быть мокрыми или иметь какие-либо повреждения. После этого попробуйте передвинуть высоковольтные провода и после этого завести машину. Если после таких манипуляций машина не завелась, то следует провести более глубокую диагностику.

Необходимо проверить работоспособность свечей. Чтобы убедиться в исправности свечей, можно сделать следующее: нужно снять с крышки распределителя два высоковольтных провода и расположить их возле двигателя автомобиля на расстоянии семи миллиметров. Так вот, если на этом расстоянии при запуске стартера появляется синяя искра, это значит, что система исправна, а если ее цвет не синий или ее нет вообще, то ее нужно ремонтировать или менять на новую один.

Катушка проверяется так же, как и свечи. Берем провод, идущий от него к распределителю и подводим к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видно, то настоящей причиной остановки автомобиля является индуктор. Далее нужно проверить его омметром. Таким образом, мы проверим наличие обрыва на его первичной и вторичной обмотках. Если разрыва нет, то омметр покажет три ома на первичной и семь тысяч ом на вторичной обмотке. В том случае, если данные меньше, следует заменить катушку зажигания на новую.

При диагностике также желательно проверять каждую проводку и контакт. Необходимо осмотреть как провода, так и их изоляцию, возможно, именно в этих участках «поселилась» неисправность. Нужно распутать провода, если они запутались, правильно их проложив. С помощью амперметра нужно проверить наличие тока в цепи и его силу. Для этого нужно подключить провода трамблера и запустить зажигание автомобиля.

В случае, когда сила тока значительно меньше нормативной (указывается для каждого автомобиля отдельно в ПТС), то в катушке имеется разрыв, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и тем самым ломается при включенном зажигании и неработающем двигателе. В результате этого на проводах начинает нагреваться изоляция, которая со временем трескается и крошится. В момент, когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, при выявлении реальной проблемы с поломкой необходимо перемонтировать его или приобрести новый и заменить. Те механизмы, которые имеют незначительные трещины и царапины, подлежат ремонту. Такие повреждения можно убрать зачисткой или заклеиванием специальным веществом. Катушку меняют только на такую ​​же, с такими же характеристиками.

При подключении новой катушки нужно быть очень внимательным и аккуратным. Очень важно не перепутать провода. В противном случае код проводов будет подключен неправильно, это приведет к их нагреву и короткому замыканию.

Чтобы предотвратить преждевременную поломку автомобиля, следите за его работой и составляющими механизмами. В противном случае вы можете заплатить за свою халатность. Удачи вам в ремонте вашего автомобиля.

Видео «Почему пропала искра с катушки зажигания»

В записи показано как диагностировать если пропала искра.

Как известно, для работы двигателя необходимы два условия: наличие топлива и искра для его воспламенения. В тех случаях, когда пропадает искра, запуск силовой установки становится невозможным.

Имеется в виду ситуация, когда искра пропадает полностью, но может и не быть искры на отдельных цилиндрах, двигатель при запуске работает нестабильно, наблюдается снижение динамики и на фоне увеличения расхода топлива.

Ситуации разные, как и способы устранения неполадок.

9 причин, почему вообще нет искры:

Свеча зажигания

Электроды свечи зажигания могут покрываться налетом, может появляться нагар, иногда полностью закрывающий зазор между электродами, может произойти пробой изолятора, прогорание электродов и выход свечи зажигания из строя.

Катушка зажигания

Катушка зажигания может иметь межвитковое замыкание или обрыв обмотки.

распределительный распределитель

В трамблере могут быть неисправны контакты, датчик Холла, сломан бегунок или трещина в крышке.

Замок зажигания

В замке зажигания может быть неисправна контактная группа (подгорание контактов, оплавление пластикового выступа, управляющего переключением контактов.

Провода высокого напряжения

Проблема в проводах может выражаться в их растрескивании, обгорании внутренней жилы и пробое внешней изоляции.

Датчик Холла

В бесконтактной системе зажигания за прерывание искры отвечает датчик Холла, отказы которого часто вызваны ослаблением болтов его крепления, либо поломкой самого датчика.

На фото — датчик холла

датчик коленвала

Если искры нет, то провод этого цилиндра проверяется заведомо исправной свечой зажигания, и если искра появляется, то проблема в свече, которая ранее была в цилиндре. Устанавливается новая свеча зажигания и запускается двигатель, если цилиндр заработал, то проблема была в свече, если нет, то нужно проверить компрессию в этом цилиндре, а так же зазор в клапанах этого цилиндра (зазоры клапанов зажаты) для выявления причины неисправности.

В случае отсутствия искры при проверке заведомо исправной свечи зажигания необходимо проверить состояние выхода на этот цилиндр в крышке трамблера (возможна трещина).

На инжекторных двигателях не рекомендуется проверять свечи зажигания путем их контакта с массой, так как может выйти из строя ЭБУ и другие электронные системы. Для проверки искры на инжекторных моторах существуют специальные приспособления – искровые разрядники, которые рекомендуется использовать.

Поскольку чаще всего выходят из строя свечи зажигания, мы рекомендуем всегда иметь запасной комплект, чтобы можно было быстро заменить их в дороге.

Сводка

Как видите, знание устройства и работы системы зажигания, а также автомобильный тестер помогут любому автовладельцу выявить и найти неисправность, не обращаясь в автосервис.

Неприятности, связанные с перебоями в системе зажигания автомобиля, часто связаны с серьезными проблемами в работе двигателя и невозможностью его запуска. Как понять, почему искра между электродами свечей слабая или по какой причине ее нет? Ответы на эти вопросы должен знать любой водитель, так как проблемы в системе зажигания могут появиться в любой момент и застать врасплох. В то же время вы можете присутствовать в таких местах, от которых СТО удалены на десятки километров. Тогда вам придется лично решать образовавшиеся проблемы. В этой статье мы поможем ответить на вопрос: «Почему пропала искра в системе зажигания и как это исправить?» Так что вы легко справитесь с этой бедой.

Поиск и устранение неисправностей

Чтобы выяснить, почему нет искры, необходимо предварительно осмотреть провода и колодки системы зажигания. Если есть следы масла, воды или грязи, то их необходимо протереть сухой тряпкой. Затем попробуйте завести машину. Если проблема не решена, продолжайте. А именно, осмотреть высоковольтные провода. Они непременно должны быть в полном порядке, с отсутствием каких-либо нарушений изоляции. В случае обнаружения среди них «испорченных», необходимо заменить их новыми.

Если после ревизии проводов нет положительного результата, попробуйте проверить стабильность контактов. Для этого их нужно просто раздавить руками. Если искра не появляется, попробуйте проверить исправность свечей. У них могут быть следующие проблемы:

• замыкание на массу;
• цепь низкого напряжения имеет повреждение в виде обрыва провода;
• выход из строя катушки зажигания;
• неисправность прерывателя-распределителя.

Для начала поиска искры в проводах свечей необходимо снять наконечники с каждой из них. И поочередно подносить их, на расстоянии менее одного сантиметра, к ближайшей металлической части автомобиля, которая не окрашена. При этом включить стартер на пару секунд. Сразу посмотрите на него и сделайте вывод по появляющимся оттуда искрам. Если они частые и ярко-белые с синеватым оттенком, то все в норме. А появление фиолетовых, красных или желтых искр говорит о неисправности системы зажигания.

Если искры по-прежнему нет, то приступайте к проверке катушки зажигания. Для этого, найдя крышку трамблера-прерывателя, вытяните из нее центральный провод, идущий от катушки. Вы проверяете его искры способом, аналогичным проверке поперечных сечений. Их наличие свидетельствует о том, что катушка исправна, и проблема, скорее всего, в прерывателе трамблера. При отсутствии искры можно сделать вывод о неисправности самой катушки. Также это может указывать на обрыв в цепи низкого напряжения.

Как починить прерыватель распределителя

Осматриваем крышку прерывателя-распределителя изнутри. При отсутствии повреждений промываем бензином. А если есть трещины, его необходимо заменить на новый. Чтобы проверить «зависание» центрального угольного контакта, подвигайте его пальцем.

При проверке целостности изоляции ротора электрод ротора выкладываем из центрального высоковольтного провода с зазором. Затем включаем зажигание и руками производим замыкание-размыкание контактов прерывателя. Если в зазоре появляются искры, можно сделать вывод о неисправности самого ротора. В этом случае он меняется на новый.

Для проверки цепи низкого напряжения понадобится «контролька» — это лампочка на 12 вольт мощностью до трех ватт. Один провод, идущий к лампе, подключаем к низковольтной клемме, а второй к массе автомобиля. После этого вручную замыкаем контакты прерывателя-распределителя и включаем зажигание. В этом случае, если схема исправна, то при разомкнутых контактах лампа будет гореть, а при замкнутых — нет. Погасшая лампа при открытии указывает на неисправность первичной обмотки катушки зажигания или ее низковольтных проводов. Постоянное горение лампы как при закрытии, так и при открытии указывает на следующие причины неисправности:

• О чрезмерном окислении контактов прерывателя. Их нужно почистить и отрегулировать зазор.
• Об обрыве провода, идущего от рычага к клемме.
• Об обрыве провода, соединяющего корпус с подвижным диском прерывателя-распределителя.

Хорошей дороги и поменьше поломок.

Поэтому решение этого вопроса должен знать каждый владелец ВАЗ 2109.
Итак, основные причины того, что нет искры ваз 2109
1) Вышел из строя выключатель ВАЗ 2109
2) Датчик Холла ВАЗ 2109 вышел из строя
3) Порван ремень ГРМ ВАЗ 2109
4) Катушка зажигания ВАЗ 2109 вышла из строя
5) Контактная группа замка зажигания ВАЗ 2109
6) Контакты крышки распределителя зажигания ВАЗ 2109
7) Неисправность в проводке (оборван или прогнил любой из проводов электроцепи замок зажигания-коммутатор-катушка зажигания-датчик холла).
Выше приведены самые основные неисправности, из-за которых нет искры на ВАЗ 2109. Давайте рассмотрим каждый из них по порядку. Сразу оговоримся, что на ВАЗ 2109 обязательно должен быть заряженный аккумулятор, вращающий коленчатый вал двигателя. Если у вас стартер не крутит коленчатый вал двигателя ВАЗ 2109, то сначала убедитесь, что он его крутит, а потом уже ищите искру.
1) Для проверки работоспособности переключателя на ВАЗ 2109 его необходимо заменить на заведомо исправный.

Опытные владельцы ВАЗ 2109 знают, что переключатель ВАЗ 2109 не самая надежная деталь, поэтому в бардачке всегда должен быть запасной переключатель. Снимаем переключатель под подозрением, ставим заведомо исправный.
Пробуем завести — если заведется, значит дело в выключателе. Не завелась — ставим старый переключатель обратно и смотрим дальше.
2) Для проверки датчика Холла его тоже лучше заменить на заведомо исправный, хотя есть метод проверки непосредственно на ВАЗ 2109.

Заменили датчик Холла и пробуем завести заново . Если появится искра, то проблема была в датчике Холла. Если искра на ВАЗ 2109 не появилась, идем дальше.
3) Чтобы убедиться, что у вас не оборвался ремень ГРМ, снимите крышку с распределителя зажигания и проверните коленвал стартером.

Бегунок распределителя зажигания должен повернуться. Если не крутится, меняй ремень ГРМ.
4) Катушка зажигания выходит из строя достаточно редко, поэтому лучше проверить ее как указано. Если проверка указывает на неисправность катушки зажигания, меняем ее и смотрим: появилась искра — значит, дело в катушке, не появилась, идем дальше.
5) Контактная группа замка зажигания тоже может быть причиной того, что нет искры на ваз 2109. У меня было такое: после двух дней на морозе почему-то искра на ваз 2109исчезнувший. Стартер крутит бодро, а искры нет. Заметил, что при включении зажигания питание системы зажигания идет на контакт В катушки зажигания. При вращении стартера пропадает питание с вывода В катушки зажигания.
Вещь непонятная и трудно диагностируемая, надо мультиметром или лампочкой измерить напряжение между массой и контактом В катушки зажигания. Для вращения стартера необходимо повернуть ключ зажигания и где-то в контактной группе замка зажигания нет контакта, поэтому при вращении стартера снимается питание с системы зажигания. Лечится заменой контактной группы замка зажигания, либо следующим образом:
Через кнопку с фиксацией вешаем +12В от аккумулятора на контакт В катушки зажигания.

Нажали кнопку, +12В пошло на катушку и система зажигания будет питаться даже при вращении стартера.

Появится искра, загорелся, повторное нажатие кнопки разрывает прямую цепь от аккумулятора к катушке. Если кнопку оставить нажатой, то ВАЗ 2109 не заглохнет при выключении зажигания. Такой способ вполне приемлем, как, например, в моем случае: ВАЗ 2109машина стоит на морозе -20 градусов, и ее нужно заводить. Замена контактной группы зажигания в данном случае не самое быстрое и удобное решение. Ничего плохого не сделаешь кнопкой от аккумулятора к катушке. Когда есть время, можно смело делать ремонт где-нибудь в гараже, а перемычку с кнопкой положить в багажник и сохранить на всякий случай.
