Не включается обогрев заднего стекла Шевроле Лачетти: причины и методы устранения

Многие автомобилисты сталкивались с тем, что на Шевроле Лачетти переставал работать обогрев заднего стекла вместе с кондиционером. Как оказалось, обе системы завязаны между собой и конструкторы не потрудились разделить их, поэтому оба узла могут выходить со строя одновременно.

Содержание

  • 1 Почему не включается обогрев заднего стекла на Шевроле Лачетти
    • 1.1 Конструктивные особенности
    • 1.2 Методы решения проблемы
      • 1.2.1 Кнопка включения обогрева заднего стекла
      • 1.2.2 Контролирующая плата
      • 1.2.3 Проводка
      • 1.2.4 Нити обогрева на самом стекле
      • 1.2.5 Предохранитель
      • 1.2.6 ЭБУ
  • 2 Выводы

Почему не включается обогрев заднего стекла на Шевроле Лачетти

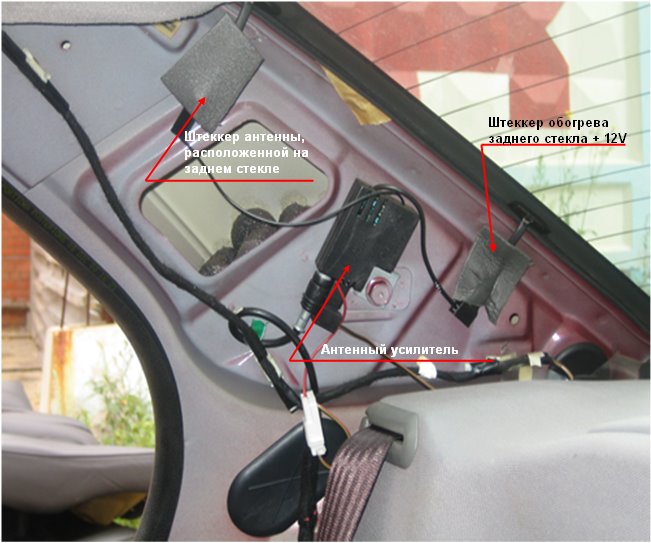

Обогрев заднего стекла вблизи.

Прежде чем, начать рассматривать вопрос, многие автомобилисты на форумах пишут, что вся проблема в плате, которая контролирует кондиционер, а заодно и включение/выключения обогрева заднего стекла. Но, есть более ранние версии автомобиля, на которых «кондёра» и в помине не было.

Конструктивные особенности

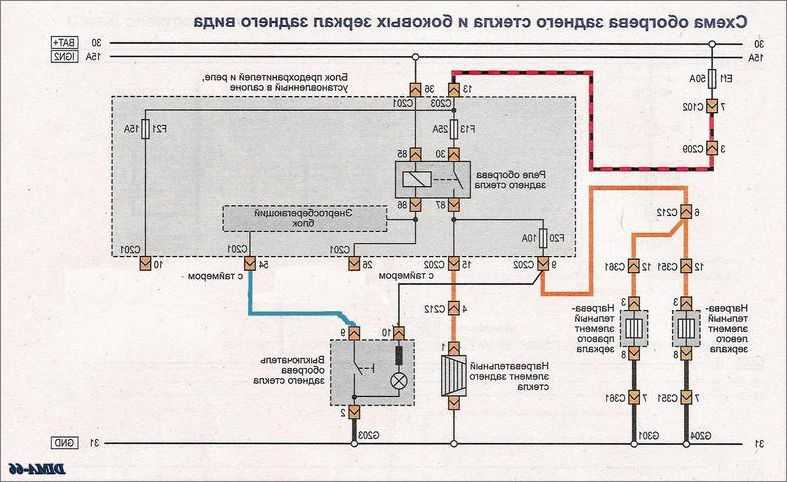

Схема подключения обогрева заднего стекла

Перед тем, как начинать определять причины, стоит рассмотреть конструктивные особенности узла системы обогрева заднего стекла Шевроле Лачетти.

Так, кнопка привязана к плате управления кондиционером, но имеет свои отдельные дорожки. В зависимости от модификации, стоит понимать, стоит ли резистор или нет. Это связано с вариацией кузова, а также годом выпуска. На более ранних моделях, пуск подогрева стекла идет напрямую, поскольку отсутствует кондиционер.

Итак, для начала стоит понять есть ли на автомобиле кондиционер или нет, от этого будет зависеть, как идет подключение, а потом уже начинать искать причины неисправности. Рассмотрим, все варианты и где необходимо искать проблему:

  1. Кнопка включения.
  2. Контролирующая плата.
  3. Проводка.
  4. Панель обогрева.
  5. Предохранитель.
  6. ЭБУ.

Теперь, когда все причины определены, стоит начать исправлять неисправность.

Методы решения проблемы

Подключение панели обогрева заднего стекла к бортовой цепи.

Как видно с причин, вся неисправность кроется в электрике транспортного средства. В этом случае, многие автолюбители лезут «куда не просят» и получают дополнительные поломки. Поэтому, если автомобилист не уверен, что справится или не имеет достаточных знаний для диагностики и устранения проблем, необходимо обратиться к профессиональному автоэлектрику или в автосервис.

Кнопка включения обогрева заднего стекла

Часть причина кроется в кнопке включения.

Прежде всего, стоит проверить кнопку включения/выключения подогрева. Исторически так сложилось, что у Шевроле Лачетти – это слабое и уязвимое место, особенно на более поздних моделях, поэтому проверку элемента стоит сделать в первую очередь, к тому же она легко вынимается.

Контролирующая плата

Управляющая плата подогревом и кондиционером, в том числе и заднего стекла

Одно из самых тяжело диагностирующих мест является управляющая или контрольная плата обогрева стекла и кондиционера. Во-первых, чтобы добраться до этого элемента придется разобрать приборную консоль. Во-вторых, чтобы провести диагностические операции, нужно иметь некоторые опыт в ремонте радиотехники.

Можно прийти к выводу, что на плате обычно образуются трещины, микротрещины, распайка или прочие поломки. При обнаружении такого вида поломки имеется два выхода: 1 – заменить элемент, 2 – провести перепайку самой платы.

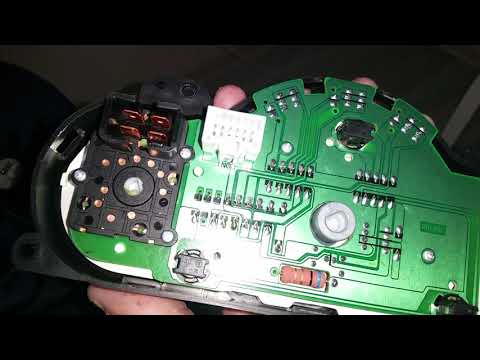

Осматриваем плату на следы видимых повреждений.

Конечно, первый вариант лучше и рекомендован, поскольку имеется 100% гарантия, что деталь целая. Во втором случае, если проводить пайку элементов, то можно или неверно провести процесс, или что-то упустить. Но, все-таки большинство бывалых автолюбителей рекомендуют обращаться в автосервис для устранения таких поломок.

Проводка

Неоднократно причиной резкого отсутствия обогрева заднего стекла становилась проводка, особенно в зимнее время года.

Так, для того, чтобы провести диагностические операции понадобиться мультиметр. Вся диагностика сводится к элементарному «прозвону» проводов и определения участка, где случился обрыв контакта. Конечно, завод изготовитель рекомендует заменить провод полностью, во избеганию короткого замыкания, но наши автолюбители делают намного проще: провода оголяются, скрепляются между собой и изолируются при помощи славной изоленты. Просто, дешево, сердито.

Нити обогрева на самом стекле

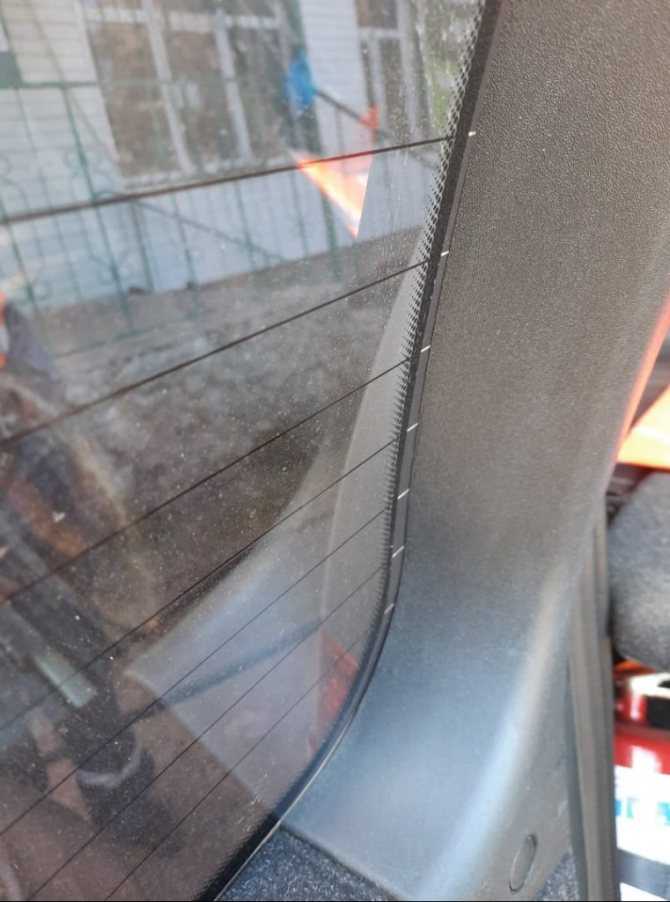

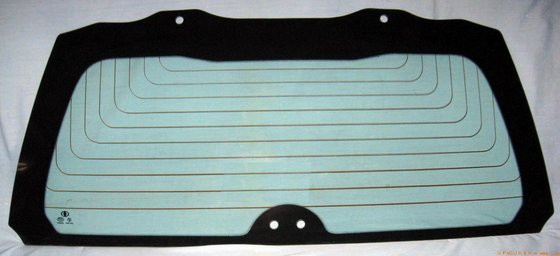

Заднее стекло с нитями обогрева.

Последним основным элементом становятся панели обогрева. Обрыв нити накала в опорной группе может привести к тому, что вся система закоротит и выйдет со строя. Обрыв элемента будет виден сразу, поэтому в данном случае, все же для устранения неисправности придется обратить в автосервис.

Предохранитель

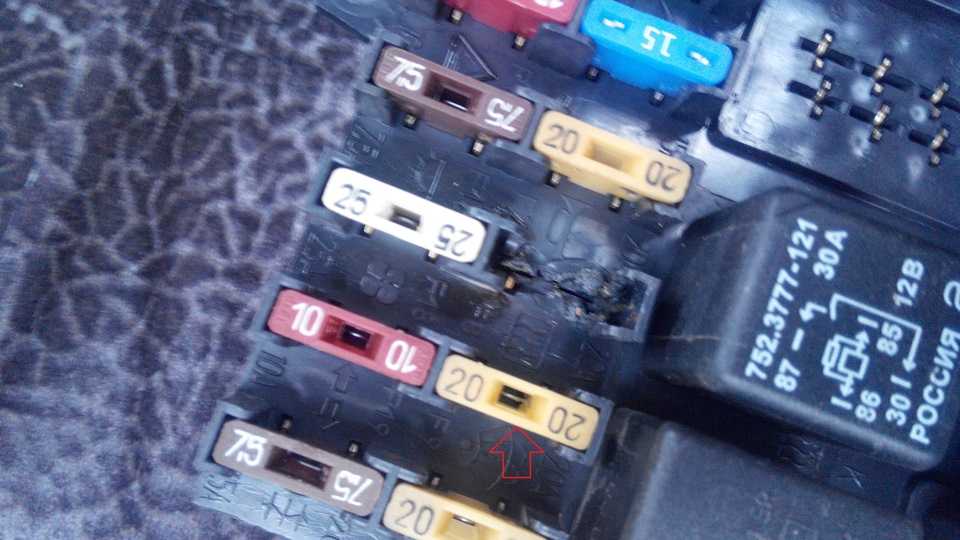

Расположение блока предохранителей.

Перегорание предохранителя, вызванное коротким замыканием, приводит к тому, что обогрев заднего стекла перестает работать.

Для устранения неисправности необходимо найти и заглянуть в монтажный блок, после чего устранить поврежденный элемент. Пожалуй, это самая легка операция в ремонте обогрева стекол и других неисправностей.

ЭБУ

Подключение к ЭБУ через кабель OBD II.

На новых моделях автомобилей кольцо проводки может заходить в электронный блок управления, который контролирует все процессы деятельности транспортного средством. Так, наличие ошибок или небольшой сбой может привести к тому, что обогрев заднего стекла перестанет функционировать.

Для устранения неисправности придется подключиться к электронному блоку управления с помощью специального автомобильного кабеля OBD II и провести диагностику состояния ЭБУ.

Обычно, как показывает практика, помогает элементарный сброс ошибок. Заодно можно провести диагностические работы по остальным системам транспортного средства.

Выводы

Найти причину неработающего обогрева заднего стекла на Шевроле Лачетти достаточно просто. А вот устранить неисправности самостоятельно получается не всегда. Так, автомобилисту, если он не уверен в своих знаниях и силах рекомендуется обратить в автосервис. Самой частой причиной является сгоревший предохранитель, который способен поменять любой школьник.

Не работает обогрев заднего стекла Лачетти. Причины ⋆ I Love My Car

Chevrolet Lachetti Всі записи Електрообладнання Ремзона

Обогрев зеркал заднего вида и заднего стекла на Шевроле Лачетти актуален не только зимой, но и в сырую погоду в любое время года. Обойтись без него можно, но неприятно, когда система есть, но не работает. Как исправить обогрев заднего стекла на Лачетти, где искать причины неисправности, разбирались сегодня.

Зміст

  • 1 Как устроен обогрев заднего стекла на Лачетти
  • 2 Причины, вызвавшие отказ обогрева заднего стекла на Лачетти
  • 3 Проверяем кнопку и плату управления
  • 4 Проверяем нити накала обогрева стекла
    • 4. 1 Related

Как устроен обогрев заднего стекла на Лачетти



Поскольку нить обогрева считается высоконагруженным потребителем электричества, она обязана иметь предохранитель в своей цепи, а также реле включения. Именно таким образом и запитывается нить накала на стекле. Чтобы проследить или прозвонить подачу напряжения на нить обогрева, достаточно внимательно изучить схему электрооборудования.

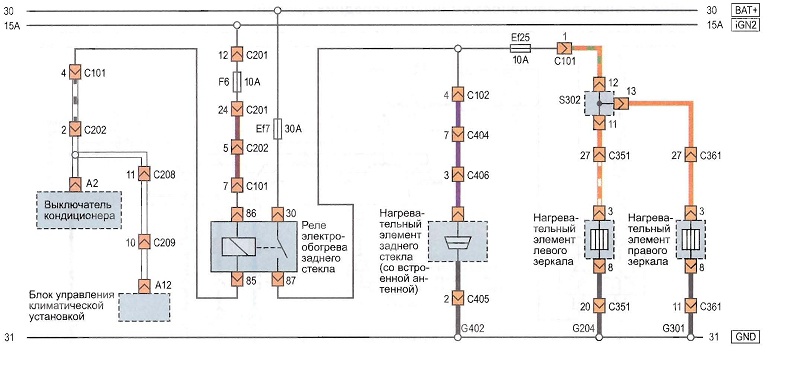

Схема подключения системы обогрева зеркал и заднего стекла

Как видно из схемы включения, нить обогрева стекла висит на одном предохранителе F6 вместе с кондиционером (если он есть) и нагревательными элементами подогрева зеркал. Кроме того, цепь запитана через реле К10 и дополнительный предохранитель EF7, которые находятся в подкапотном монтажном блоке. Обогрев включается кнопкой с подсветкой, которая смонтирована на одной плате с кнопкой включения кондиционера.

Причины, вызвавшие отказ обогрева заднего стекла на Лачетти



В первую очередь, разбираемся в том, что работает, а что не работает при нажатии кнопки включения обогрева.

Вариантов может быть несколько, но первым делом проверяем:

  1. Предохранитель F6 в салонном монтажном блоке (слева от водителя в торце передней панели).
  2. Предохранитель Ef7 в подкапотном монтажном блоке.
  3. Реле К10 в том же подкапотном блоке.

Для проверки реле достаточно заменить его любым заведомо исправным, а предохранители проверяем на глаз или мультиметром. Ни в коем случае не замыкаем контакты «жучками», поскольку это может вызвать возгорание проводки при перегрузке или замыкании в цепи.

Проверяем кнопку и плату управления



Если на нагревательный элемент все равно не подается напряжение, проверяем кнопку, после проверки предохранителей и реле нагревателя. Чтобы добраться до кнопки, необходимо снять панель управления печкой. Сложного здесь ничего нет, разве что придется снять бардачок, а после того, как мы добрались до кнопки, пытаемся закоротить принудительно два провода, которые к ней подключены. Если обогреватель при этом заработал, виновата кнопка, что, впрочем, бывает крайне редко.

Гораздо чаще происходит обрыв в цепи по причине возникновения микротрещин в плате. Особенно, в местах контакта выводов кнопки. В этом случае придется пропаивать заново места, обозначенные на фото ниже, а если и это не помогло, пропаивать заново дорожки на плате. Сделать это тоже не слишком сложно. При этом желательно использовать не слишком мощный паяльник, чтобы не оплавить другие детали на плате.

Проверяем нити накала обогрева стекла



Схема проверки нитей накала обогревателя

В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

  1. Запускаем двигатель и включаем обогреватель.
  2. Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
  3. Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
  4. При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
  5. Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

 #кнопка #лачетти #нить накала #обогрев #плата

Электросхема цепь обогрева переднего/заднего стекла и обогрева зеркал заднего вида Шевроле Лачетти Chevrolet Lacetti (Дэу Дженра)

Схема включения обогрева заднего стекла и наружных зеркал заднего вида: I – седан, хэтчбек; II – универсал; 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — реле обогрева заднего стекла; 4 — элемент обогрева заднего стекла; 5 — элемент обогрева левого наружного зеркала; 6 — элемент обогрева правого наружного зеркала; 7 — блок управления вентиляцией, отоплением и кондиционированием; 8 — блок автоматического управления кондиционером; 9 — элемент обогрева ветрового стекла

Схема соединений наружных зеркал заднего вида с электроприводом; 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — переключатель наружных зеркал; 4 — блок управления складыванием зеркал; 5 — левое наружное зеркало; 6 — правое наружное зеркало; 7 — элемент обогрева зеркала; 8 — электродвигатель поворота зеркала в вертикальной плоскости; 9 — электродвигатель поворота зеркала в горизонтальной плоскости; 10 — электродвигатель складывания зеркала

1) СЕДАН, ХЭТЧБЭК

увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)Кузов — блок предохранителей в моторном отсекеБлок предохранителей в моторном отсеке
С102 (контакт 11, белый)Кузов — блок предохранителей в моторном отсекеБлок предохранителей в моторном отсеке
С201 (контакт 76, черный)Приборная панель — блок предохранителей на приборной панелиБлок предохранителей на приборной панели
С202 (контакт 89, белый)Приборная панель — кузовЛевая часть пространства для ног водителя
С208 (контакт 15, белый)Приборная панель — автоматическое регулирование температурыЗа вещевым ящиком
С209 (контакт 20, черный)Автоматическое регулирование температуры — дополнительное автоматическое регулирование температурыМежду сердцевиной обогревателя и сердцевиной испарителя
С404 (контакт 8, белый)Удл.
задней двери — кузов		Внутренняя сторона левой задней стойки
С405 (контакт 8(10), белый)Удл. задней двери — задняя дверьС левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 6, белый)Удл. задней двери — задняя дверьС левой стороны рядом с двигателем заднего стеклоочистителя
С351 (контакт 33, серый)Кузов — передняя левая дверьПод передней стойкой со стороны водителя
С361 (контакт 33, серый)Кузов — передняя правая дверьПод передней стойкой со стороны переднего пассажира
s302 (коричн. )КузовЛевая часть пространства для ног водителя
g204КузовЛевая нижняя часть пространства для ног водителя
g301КузовПод панелью пола кузова при поперечине со стороны переднего пассажира
g402Удл. задней двериВнутренняя сторона задней стойки со стороны водителя

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

увеличить         обозначения


  • Ж/П ДВЕРЬ ВОДИТЕЛЯ

увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s302 (СЕДАН)

увеличить         обозначения

s302 (ХЭТЧБЭК)

увеличить         обозначения

2) УНИВЕРСАЛ

увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)Кузов — блок предохранителей в моторном отсекеБлок предохранителей в моторном отсеке
С102 (контакт 11, белый)Кузов — блок предохранителей в моторном отсекеБлок предохранителей в моторном отсеке
С201 (контакт 76, черный)Приборная панель — блок предохранителей на приборной панелиБлок предохранителей на приборной панели
С202 (контакт 89, белый)Приборная панель — кузовЛевая часть пространства для ног водителя
С208 (контакт 15, белый)Приборная панель — автоматическое регулирование температурыЗа вещевым ящиком
С209 (контакт 20, черный)Автоматическое регулирование температуры — дополнительное автоматическое регулирование температурыМежду сердцевиной обогревателя и сердцевиной испарителя
С351 (контакт 33, серый)Кузов — передняя левая дверьПод передней стойкой со стороны водителя
С361 (контакт 33, серый)Кузов — передняя правая дверьПод передней стойкой со стороны переднего пассажира
С403 (контакт 4, белый)Удл. задней двери — кузовВнутренняя сторона левой задней стойки
С406 (контакт 4, белый)Удл. задней двери — задняя дверьС левой стороны рядом с двигателем заднего стеклоочистителя
s302 (коричн.)КузовЛевая часть пространства для ног водителя
g204КузовЛевая нижняя часть пространства для ног водителя
g301КузовПод панелью пола кузова при поперечине со стороны переднего пассажира
g304КузовПод левым задним комбинированным фонарем

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

увеличить         обозначения


  • Ж/П ДВЕРЬ ВОДИТЕЛЯ

увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s302 (УНИВЕРСАЛ)

увеличить         обозначения
