Таблица заряда аккумулятора аккумулятора автомобиля на 12 вольт по напряжению

Автор Акум Эксперт На чтение 6 мин Просмотров 14.9к. Опубликовано 19.02.2021 Обновлено 23.05.2022

Из-за разряженной батареи автомобиль может не завестись в нужный момент. Поэтому автолюбитель должен уметь определять степень заряженности аккумулятора. Самый простой способ – измерить разность потенциалов на клеммах. Для этого нужны вольтметр и таблица заряда аккумулятора автомобиля по напряжению. Можно также оценить количество запасенной энергии по плотности электролита, но этот метод подходит не для всех батарей.

Содержание

Таблица для определения степени заряда автомобильного АКБ по напряжению
Определяем по плотности электролита
Как измерить напряжение на батарее
До какого напряжения нужно заряжать аккумулятор и как правильно это делать

Таблица для определения степени заряда автомобильного АКБ по напряжению

Определить степень разряженности автомобильного аккумулятора можно по таблице заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах и посмотреть уровень заряда в процентах по приведенной ниже таблице.

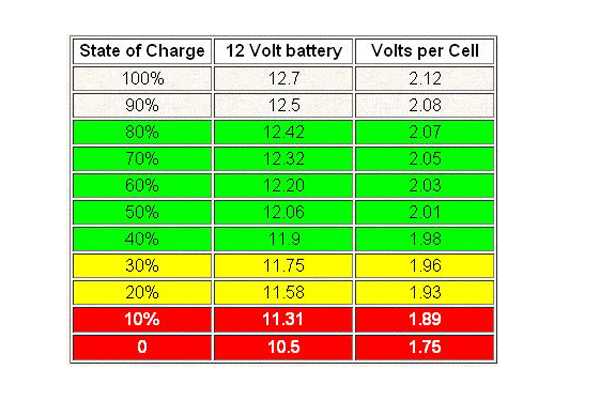

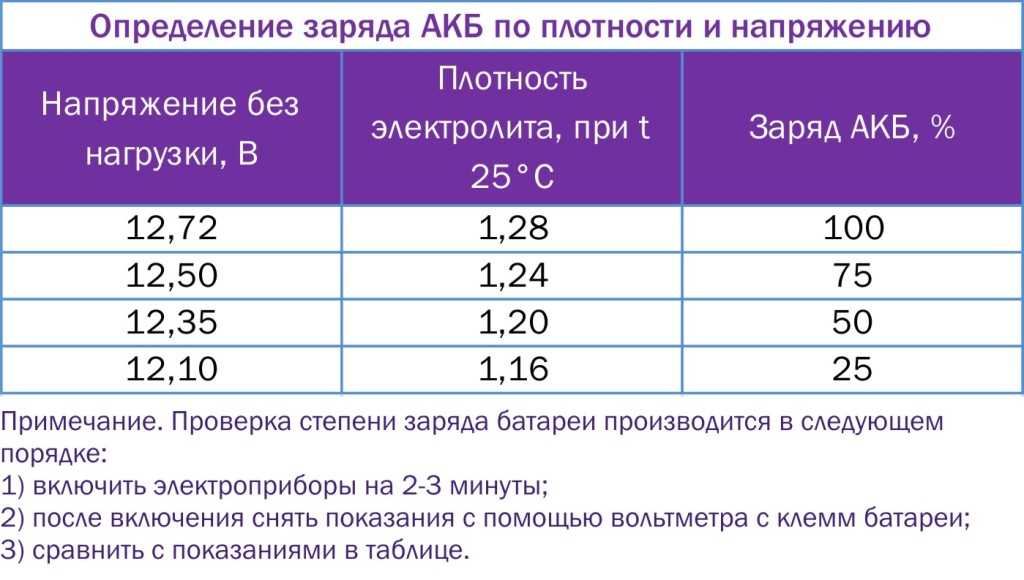

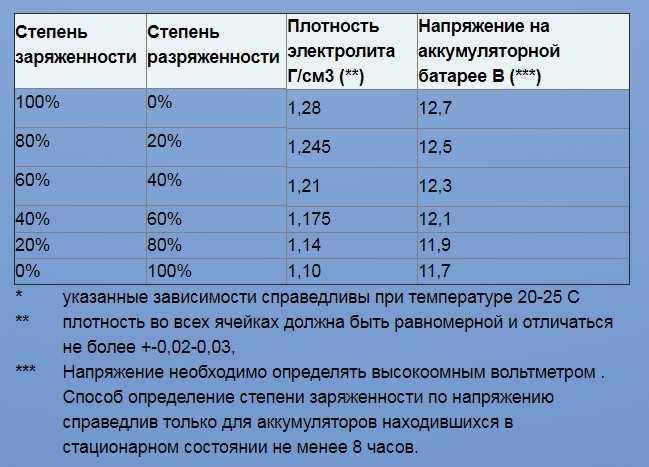

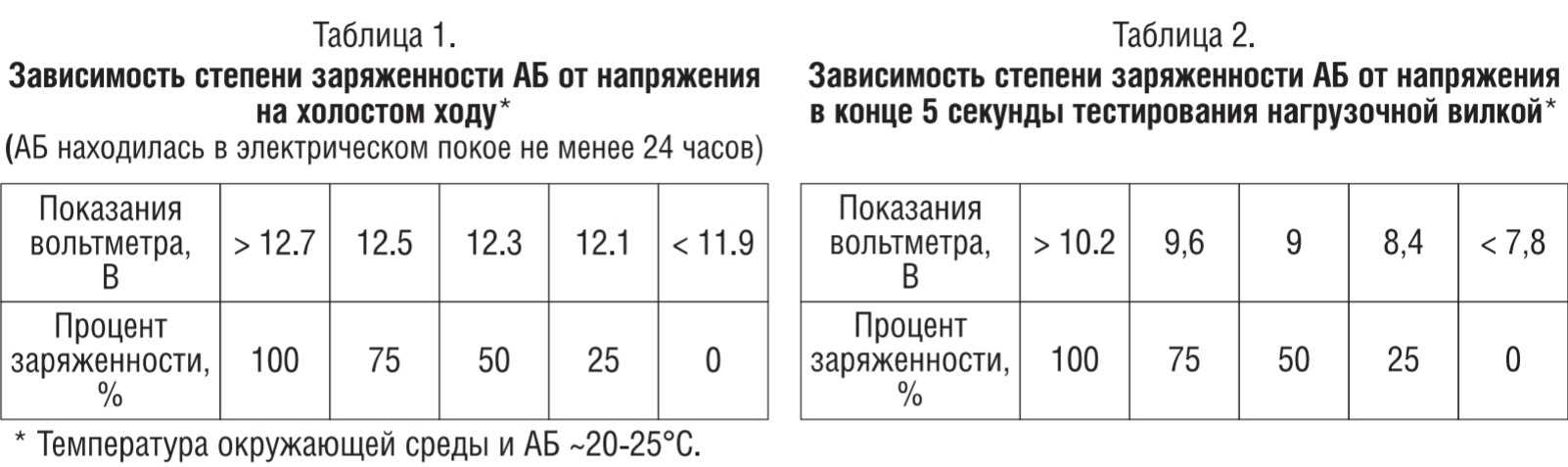

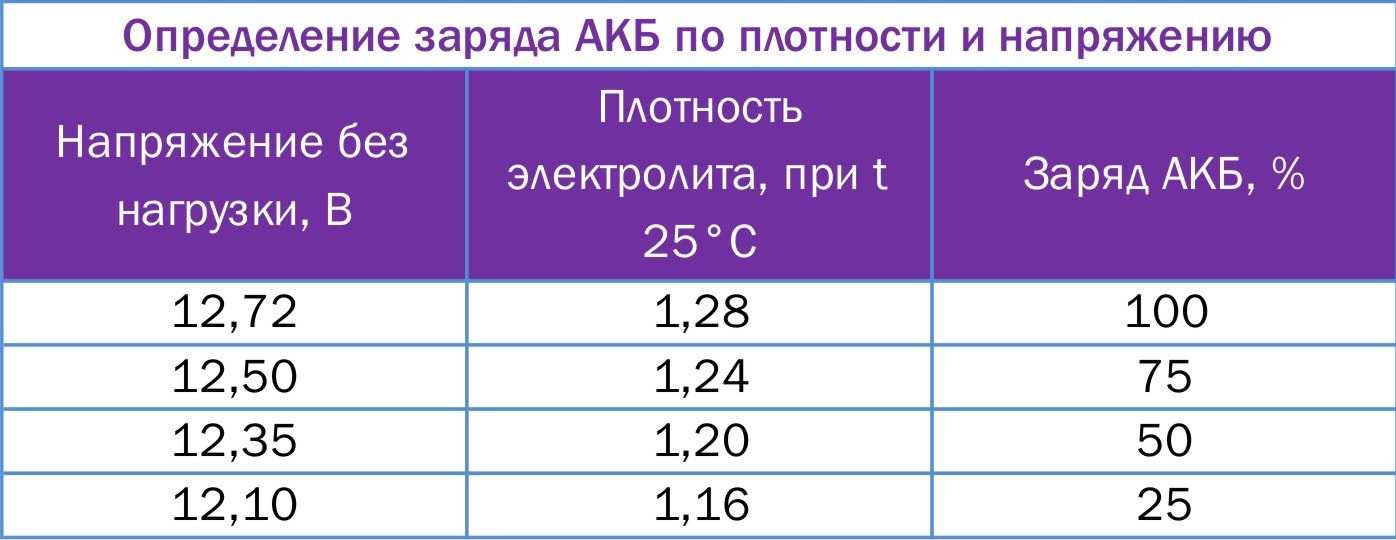

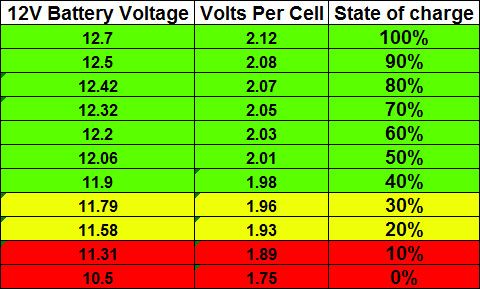

Таблица заряда АКБ

Определяем по плотности электролита

В состав электролита входит серная кислота и дистиллированная вода. Чистая серная кислота растворяет металлы. Поэтому, чтобы она не смогла повредить свинцовым пластинкам, ее разбавляют водой. Но если воды будет слишком много, протекание химических реакций затруднится.

Так как плотность воды и кислоты разные, то по плотности можно оценить соотношение компонентов в электролите. Если она выше нормы, значит, кислоты больше чем требуется. Соответственно, разложение свинцовых пластин идет быстрее. Оптимальной считается плотность 1,27 г/мл.

Плотность электролита зависит от температуры. Чем ниже температура, тем ниже плотность.

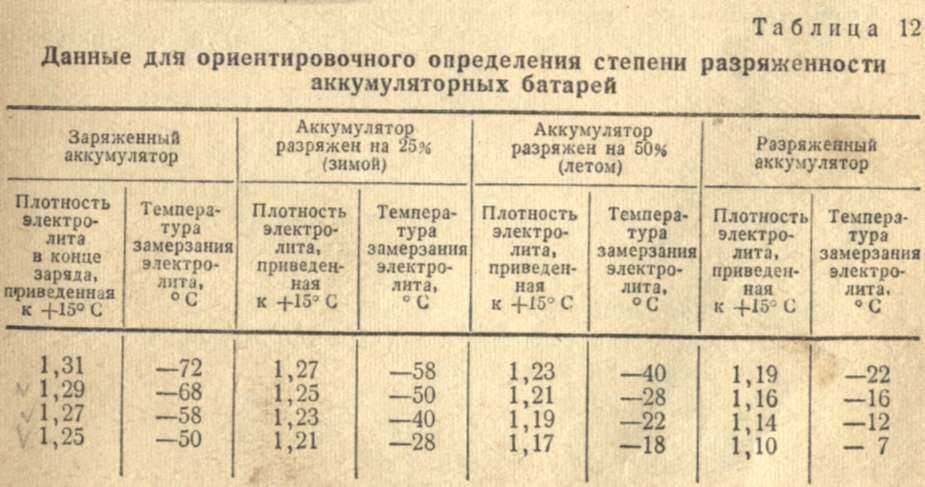

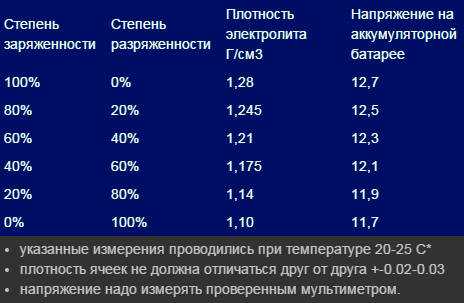

Зависимость плотности электролита от температуры

Автомобиль не будет постоянно эксплуатироваться в идеальных условиях. Он может использоваться для поездок на короткие дистанции. При этом двигатель часто запускается, а восстановить заряд не успевает. В таком случае будет идти ускоренная сульфатация свинцовых пластин, в результате чего плотность электролита снизится.

Если постоянно ездить на машине на большие расстояния, может произойти перезаряд аккумулятора. В результате этого электролит закипит, концентрация воды в нем уменьшится, а плотность увеличится.

В каждом из этих случаев напряжение на АКБ не будет соответствовать уровню заряда батареи. Поэтому, чтобы полностью контролировать состояние батареи, нужно регулярно измерять плотность электролита по методике .

Как измерить напряжение на батарее

Проще всего определить степень заряда аккумулятора по напряжению. Однако при этом нужно придерживаться правил:

проводить измерения можно через 4-5 часов после заряда, чтобы параметры успели стабилизироваться;
АКБ должен быть отключен от нагрузки;
Если все условия выполнены нужно выставить на приборе необходимый предел измерения и подключить его к клеммам батареи.

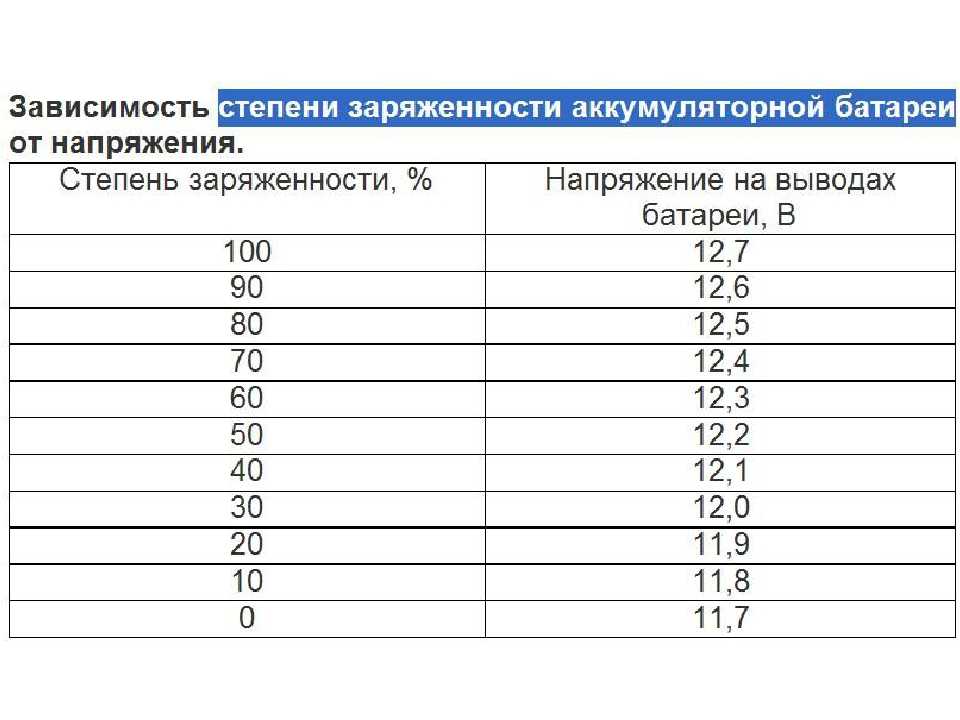

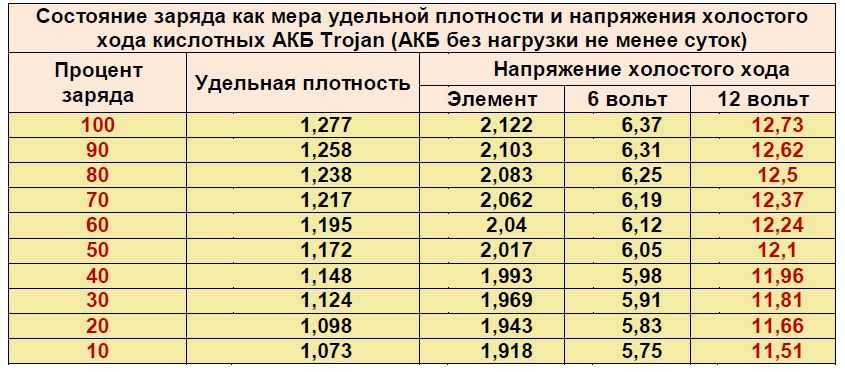

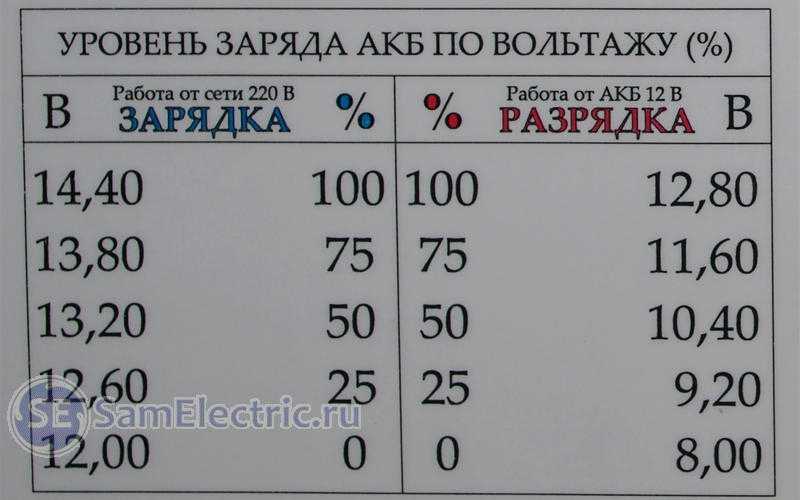

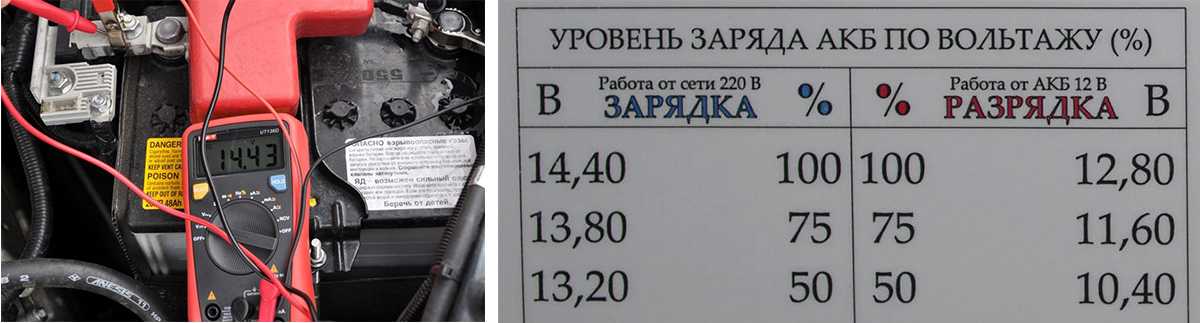

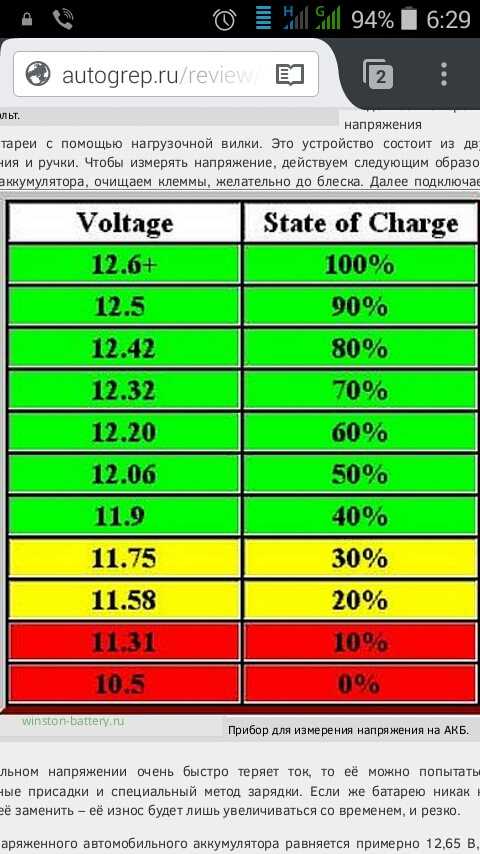

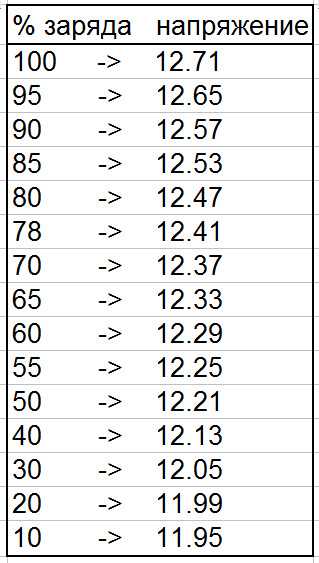

Зависимость степени заряда от разности потенциалов на клеммах

О том, как пользоваться мультиметром и проверить с его помощью аккумулятор, можно .

До какого напряжения нужно заряжать аккумулятор и как правильно это делать

Сначала разберемся как правильно заряжать аккумулятор. Существует два способа:

постоянным током;
постоянным напряжением.

Зарядка постоянным током включает в себя три этапа:

Сначала нужно установить величину тока. Она должна равняться 10% от емкости батареи. Например, для АКБ емкостью 80 Ач нужно, чтобы зарядный ток был равен 8 А. Разность потенциалов на клеммах начнет постепенно увеличиваться.
Когда разность потенциалов достигнет уровня 14,4 В, начнется процесс электролиза воды. В результате этого вода разлагается на кислород и водород и электролит «закипает». Чтобы его замедлить, нужно уменьшить зарядный ток в 3 раза. Если он у нас был 8 А, то нужно снизить его до 3 А.
Когда на клеммах напряжение станет равным 15 В, нужно еще раз уменьшить зарядный ток в два раза. В нашем случае он должен стать равным 1,5 А. На этом этапе нужно проверять показания приборов не реже 1 раза в 2 часа. Когда разность потенциалов и ток стабилизируются, то есть текущие показания мультиметра будут идентичны измеренным на один или два часа раньше, аккумулятор можно считать заряженным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Недостатком этого метода зарядки является необходимость постоянно контролировать параметры зарядки.

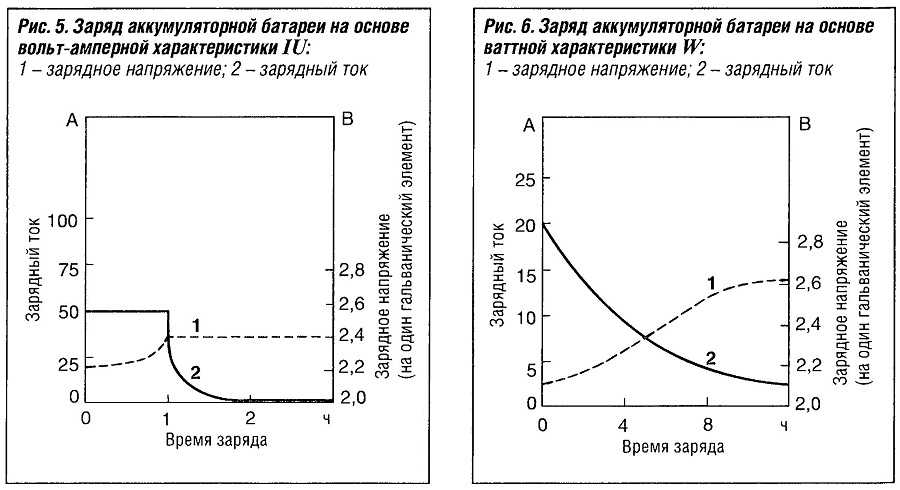

График процесса зарядки постоянным током

Процесс зарядки постоянным напряжением заключается в поддержании постоянной разности потенциалов на выводах аккумулятора. Данную схему удобно использовать при использовании зарядки которая оснащена автоматической системой регулировки параметров зарядки.

По мере зарядки ток снижается. Когда он уменьшится до величины 0,2 А, АКБ будет считаться заряженным. При этом следует также обращать внимание на зарядный ток – он должен быть на уровне 10% от емкости. Если он больше 20%, то нужно временно уменьшить напряжение на батарее. Иначе она может выйти из строя.

При восстановлении АКБ после глубокого разряда ток не должен быть выше 5% от емкости. При этом начальная разность потенциалов обычно находится в диапазоне от 12 до 13 В.

При использовании данного способа пополнения энергии время заряда зависит от величины напряжения:

если заряжать постоянным напряжением 14,4 В, то через 24 часа уровень энергии будет равен 80%;
если установить показания вольтметра на уровне 15 В, то через 24 часа уровень заряда достигнет величины 90%;
используя напряжение величиной 16 В можно зарядить батарею за сутки.

Важно! Заряжать аккумулятор напряжением более 15,6 В небезопасно. А при глубокой разрядке на восстановление может потребоваться несколько суток.

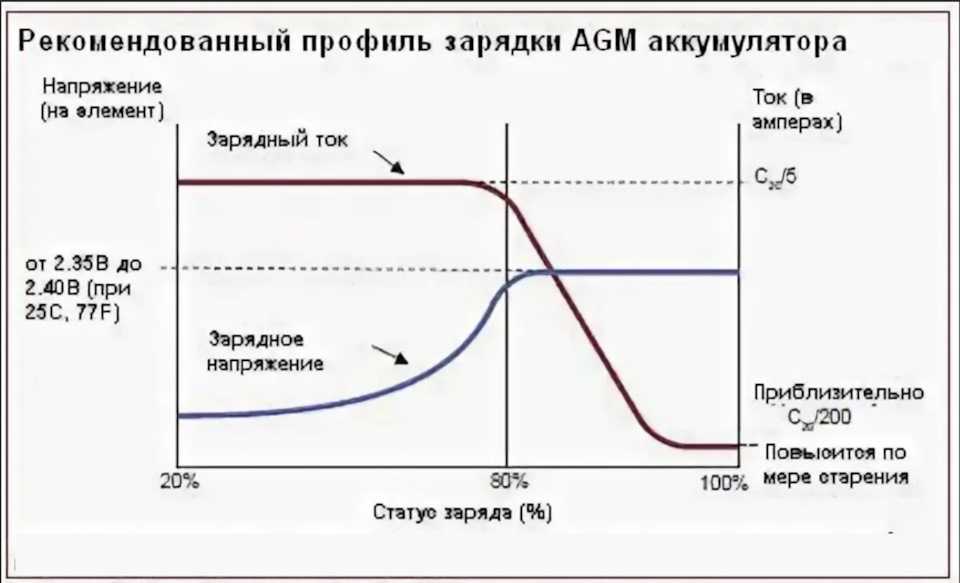

График заряда постоянным напряжением

После зарядки желательно определить уровень запасенной энергии. Для начала измерим разность потенциалов на клеммах. У полностью заряженной батареи оно должно быть равно 12,7 В. Если используется нестандартный АКБ разность потенциалов может достигать от 13 до 13,3 В.

Чтобы полнее оценить состояние батареи рекомендуется провести тестирование под нагрузкой. Для этого нам потребуется лампочка мощностью 40 Вт. Подключаем лампочку к выводам аккумулятора и измеряем разность потенциалов. Напряжение должно просесть на небольшую величину. Если оно уменьшится больше, чем на 0,5 В при незначительной нагрузке, то такой АКБ скоро выйдет из строя и его необходимо менять.

Для тестирования можно также воспользоваться нагрузочной вилкой. Здесь батарея нагружается большим током. Чтобы оценить состояние АКБ, нужно воспользоваться следующей таблицей.

Определение состояния с помощью нагрузочной вилки

Рекомендуется также проверить напряжение на аккумуляторе при запущенном двигателе. Для этого нужно запустить двигатель и дать ему поработать в течение 15 минут. Обычно в этом случае показания приборов находятся в диапазоне от 13,5 до 14 В. Если они ниже (от 13 до 13,4 В), то батарея заряжена не полностью. Тогда энергия, получаемая от генератора, расходуется на зарядку батареи.

На втором этапе включаем имеющиеся электроприборы: отопительную систему, дальний свет, аудиоустройства и другие. В результате разность потенциалов должна просесть не более чем на 0,2 … 0,3 В. При большем падении нужно проверить генератор и реле.

О том, какое напряжение должно быть на заряженном АКБ .

Если аккумулятор относится к категории обслуживаемых, то желательно также измерить плотность электролита. Она должна быть равна 1,27 г/см3.

Сейчас читают:

Напряжение на аккумуляторе автомобиля: таблица заряда, как замерить

Аккумулятор (аккумуляторная батарея или АКБ) является один из ключевых узлов автомобиля. Основная роль автомобильного аккумулятора – подача тока на стартер в момент пуска двигателя. Кроме того, при неработающем двигателе АКБ обеспечивает функционирование различных устройств (подсветка, звуковая система, сигнал и другие потребители тока). На стоянке батарея обеспечивает работу охранной системы. Да и во время поездки, когда генератор не справляется с нагрузкой, аккумулятор приходит ему на помощь. Нормальное функционирование бортовой сети автомобиля возможно лишь с аккумулятором, у которого заряд в норме. Поэтому сегодня мы обсудим, какая же норма заряда для АКБ.

Норма заряда АКБ

Одним из основных параметров состояния автомобильной аккумуляторной батареи является напряжение. С помощью напряжения проверяется определённая норма заряда аккумулятора. Поэтому, владельцу автомобиля необходимо знать какое нормальное значение напряжения АКБ.

Если аккумулятор быстро разряжается, то следует проверить ток утечки на автомобиле. Ток утечки аккумулятора автомобиля: норма и способ измерения описаны в статье по ссылке.

Норма напряжения аккумуляторной батареи из шести банок в заряженном состоянии составляет 12,6─12,9 вольта. То есть, напряжение одного полностью заряженного элемента равно 2,1─2,15 вольта. Меньшее значение показывает, что аккумулятор разряжен.

Но это не значит, что его нельзя использовать. В идеале, конечно, нужно поддерживать батарею полностью заряженной. Но на практике такое можно осуществить, только если полностью зарядить аккумулятор, а затем подавать на выводы ток, равный саморазряду.

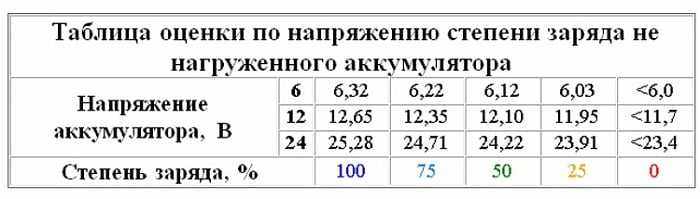

Так, что АКБ редко находится в полностью заряженном состоянии. Ниже можно посмотреть зависимость напряжения и степени зарядки батареи.

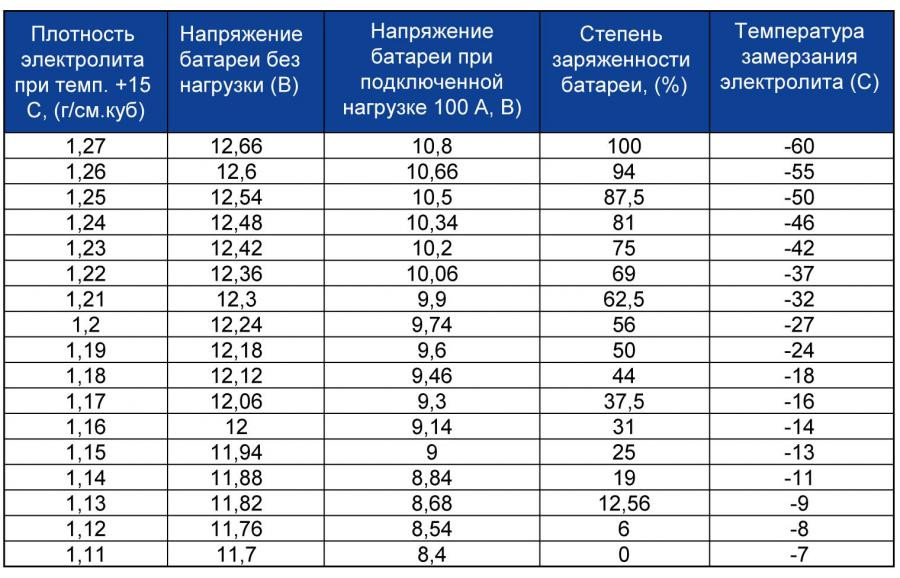

Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия
Плотность электролита, г/см. куб. (+15 гр. Цельсия)Напряжение, В (в отсутствии нагрузки)Напряжение, В (с нагрузкой 100 А)Степень заряда АКБ, %Температура замерзания электролита, гр. Цельсия

1,11	11,7	8,4		-7
1,12	11,76	8,54	6	-8
1,13	11,82	8,68	12,56	-9
1,14	11,88	8,84	19	-11
1,15	11,94	9	25	-13
1,16	12	9,14	31	-14
1,17	12,06	9,3	37,5	-16
1,18	12,12	9,46	44	-18
1,19	12,18	9,6	50	-24
1,2	12,24	9,74	56	-27
1,21	12,3	9,9	62,5	-32
1,22	12,36	10,06	69	-37
1,23	12,42	10,2	75	-42
1,24	12,48	10,34	81	-46
1,25	12,54	10,5	87,5	-50
1,26	12,6	10,66	94	-55
1,27	12,66	10,8	100	-60

Что касается нормы заряда, то в большинстве случаев не рекомендуется эксплуатировать аккумулятор с напряжением менее 12 вольт.

В этом случае его нужно ставить на зарядку. Эксплуатация АКБ в таком состоянии отрицательно сказывается на состоянии батареи. Это способствует увеличению сульфатации пластин и как следствие, приводит к уменьшению ёмкости аккумулятора.

Критической нормой напряжения можно назвать 10,8 вольта. Ниже этого значения напряжение опускаться не должно.

Это называется глубокий разряд АКБ, который очень вреден для батареи и сильно сокращает срок её службы. Особенно вреден глубокий разряд для кальциевых необслуживаемых аккумуляторов.

Для них 2─3 таких глубоких разряда приводят к выходу из строя. После такого падения напряжения они необратимо теряют часть своей ёмкости.

Как вы видели в таблице выше, со степенью зарядки неразрывно связана плотность электролита. Это действительно так.

Норму заряда аккумулятора можно проконтролировать не только по напряжению на его выводах, но и по величине плотности электролита. У полностью заряженной аккумуляторной батареи значение плотности должно быть 1,27─1,29 гр.

/см3.

Измеряется плотность электролита специальным прибором – ареометром. Подробнее об электролите в аккумуляторе читайте по указанной ссылке.

Ареометр

Стоит отметить ещё один важный момент, связанный с нормой напряжения АКБ. Если быть точным в определениях, то величина, измеряемая на выводах аккумулятора в разомкнутой цепи (не подключён к автомобилю), называется ЭДС.

ЭДС, как и напряжение, измеряется в вольтах и представляет собой работу, затрачиваемую на перемещение плюсового заряда между выводами батареи. Без электродвижущей силы на выводах аккумуляторной батареи не будет напряжения. Напряжение и ЭДС присутствуют на выводах источника питания, даже без протекания тока в цепи.

Это норма и не стоит беспокоиться по этому поводу. Теперь поговорим об инструментарии для измерения напряжения АКБ. Советуем также прочитать статью о том, почему генератор не заряжает аккумулятор.

Вернуться к содержанию

Как проверить заряд автомобильного аккумулятора?

Для проверки напряжения аккумулятора используется вольтметр или мультиметр в режиме измерения напряжения.

Мультиметр

Для того чтобы измерить напряжение мультиметром, нужно перевести его в режим измерения напряжения. Затем щупами приложить к выводам батареи и прибор покажет значение напряжения. Полярность в этом случае соблюдать необязательно, поскольку вам нужна только величина.

Если вы приложите красный щуп на минус, а чёрный на плюс, то прибор просто покажет отрицательное значение. Кстати, можете подробнее прочитать о том, что это такое прямая полярность аккумулятора. Но фото ниже показан результат измерения напряжения подсевшего аккумулятора.

Измерения напряжения мультиметром

Также норму заряда аккумулятора можно проконтролировать с помощью такого прибора, как нагрузочная вилка. В составе этого прибора имеется вольтметр, с помощью которого и проводится измерение. Помимо нормы заряда АКБ, нагрузочная вилка даёт возможность оценить реальное состояние аккумуляторной батареи. Для этого делается измерение напряжения с сопротивлением в режиме замкнутой цепи. Фактически, вилка имитирует нагрузку на аккумулятор при пуске автомобильного мотора.

Нагрузочная вилка

Перед тем как проводить тест, батарею нужно полностью зарядить. Чтобы провести тест нагрузочной вилкой, подключите клеммы к выводам аккумулятора и подайте нагрузку на пять секунд. На пятой секунде засеките значение напряжения на вольтметре.

Если оно упало ниже 9 вольт, то пора подумать о замене АКБ. Норма на работоспособном аккумуляторе – это падение напряжение до 10─10,5 вольта. После падения величина напряжения должна немного увеличиться.

На видео ниже можно посмотреть процесс тестирования наглядно.

В принципе есть ещё один способ оценки нормы заряда аккумулятора. Можно измерить среднюю плотность электролита по банкам, а затем по таблице выше посмотреть степень заряженности. Но обычно так никто не делает. Гораздо удобнее воспользоваться вольтметром. Плотность электролита обычно измеряют после зарядки АКБ для оценки эффективности этого процесса.

Советуем также прочитать материал на тему, сколько заряжать автомобильный аккумулятор.
Вернуться к содержанию

Что делать, если заряд аккумулятора не соответствует норме?

Ответ на этот вопрос простой. Если заряд АКБ не в норме, батарею нужно зарядить. Процесс зарядки в подробностях был описан в статье «Как правильно заряжать аккумулятор автомобиля зарядным устройством». Здесь хотелось бы отметить некоторые нюансы.

Зарядное устройство

Можно выделить три основные разновидности зарядки:

ускоренная. Этот режим ещё часто называют Boost и его можно встретить на многих современных зарядных устройствах (ЗУ). В таком режиме норма заряда АКБ не набирается, но его вполне хватает, чтобы завести двигатель.
Этот вид зарядки используется, когда вам нужно срочно ехать, а батарея села. Такой режим не рекомендуется использовать постоянно. Здесь заряд ускоряется за счёт увеличения силы тока, что срок эксплуатации аккумулятора;
с постоянным напряжением. Этот вид зарядки подразумевает поддержание постоянного напряжения на выводах. Такой режим используется в режиме автоматического заряда на большинстве ЗУ. Его рекомендуется использовать, когда аккумулятор разряжен не сильно (не ниже 12 вольт). Подробнее о напряжении аккумулятора автомобиля в статье по ссылке. Преимущества этого режима в том, что вам не нужно его контролировать. Зарядное устройство само определить, когда заряд будет в норме и остановит процесс;

с постоянным током. Этот вариант зарядки подразумевает подачу постоянного тока на аккумулятор. Процесс ведётся в несколько стадий, на которых ток постепенно снижается. Такой режим рекомендуется при зарядке глубоко разряженной аккумуляторной батареи. Он позволяет наиболее полно и равномерно зарядить аккумулятор. Минус в том, что вам придётся постоянно контролировать процесс, измерять напряжение и прекратить процесс, когда заряд батареи будет в норме.

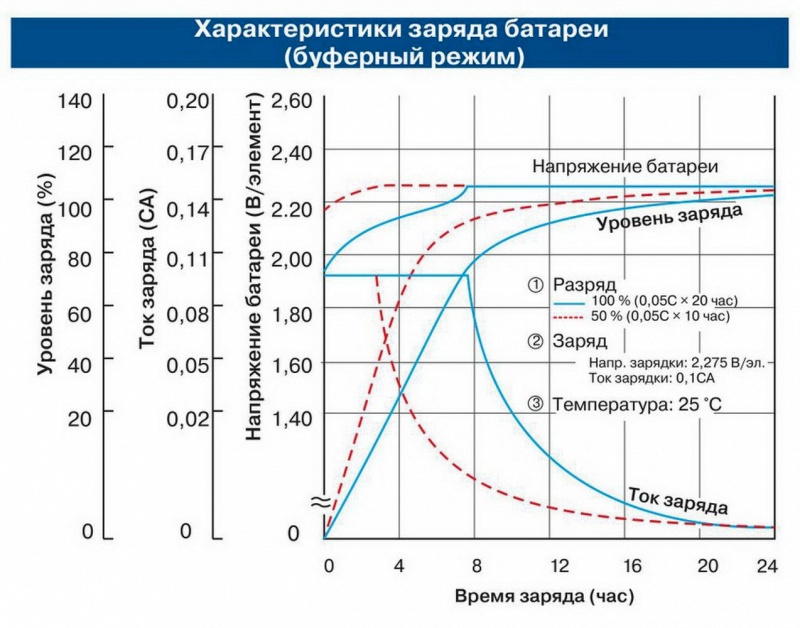

Процесс зарядки аккумулятора

В заключение хотелось бы напомнить о правилах безопасности при зарядке аккумулятора. Процесс должен вестись в проветриваемом помещении. Лучше не проводить зарядку в жилых помещениях. Рядом с заряжаемым аккумулятором не должно быть открытого огня и искр. В процессе заряда выделяется водород, который в сочетании с кислород образует взрывоопасную смесь!

Советуем также прочитать материал о том, сколько весит автомобильный аккумулятор. Надеемся, что материал помог составить представление о норме заряда автомобильного аккумулятора. Если в вас есть замечания или дополнения, оставляйте их в х. Голосуйте в опросе и оценивайте материал!

Вернуться к содержанию

Источник: https://akbinfo.ru/zaryadka/zarjad-akkumuljatora-avtomobilja-norma.html

Нормальное напряжение аккумулятора автомобиля: цифры, которые необходимо выучить наизусть

Вопросы, рассмотренные в материале:

Какое напряжение на аккумуляторе автомобиля считается нормальным
Как проверить напряжение аккумулятора под нагрузкой
Каким должно быть напряжение аккумулятора зимой
Как осуществлять контроль напряжения аккумулятора автомобиля

По аналогии с распространенным высказыванием о том, что «мотор является сердцем авто» аккумуляторную батарею можно назвать спинным мозгом машины. Состояние АКБ отражается на работоспособности электрооборудования и качестве запуска мотора. Наиболее важным параметром аккумулятора считается напряжение.

Именно этот показатель измеряют при диагностике авто. Для автовладельца важно знать, что такое нормальное напряжение аккумулятора автомобиля, какой должна быть величина этого параметра и допускается ли изменение напряжения АКБ в разное время года. Ответы на эти и другие вопросы вы найдете в нашей статье.

Какое напряжение на аккумуляторе автомобиля считается нормальным

Стоит отметить, что на приборном щитке современных моделей авто уже нет индикаторов, показывающих величину напряжения АКБ. Для того чтобы самостоятельно определить работоспособность аккумулятора, стоит приобрести мультиметр.

С помощью данного устройства нужно минимум один-два раза в месяц проверять показатель вольтажа АКБ.

Это позволит предупредить ситуацию, когда аккумулятор не сможет выдать нормальный пусковой ток, необходимый, чтобы завести силовой агрегат.

При каком минимальном показателе напряжения АКБ будет не в состоянии осуществить запуск мотора? Точное значение этого параметра указать сложно. В обычном состоянии напряжение аккумуляторной батареи находится на уровне 12,5-12,7 В. Эти цифры могут меняться в зависимости от эксплуатационных условий, что считается нормальной ситуацией.

Более того, некоторые бренды, которые выпускают АКБ для авто, указывают, что для их аккумуляторов нормой является напряжение от 13 В до 13,2 В. Эксперты считают, что такие показатели допустимы. При этом измерение стоит проводить не сразу после полной зарядки АКБ.

Если подождать около 60 минут, то его значение опустится, к примеру, с 13 В до 12,7 В.

В тоже время показатель вольтажа может меняться и в сторону уменьшения. Но если он опускается ниже 12 В, то можно утверждать, что аккумулятор автомобиля разрядился примерно на 50%.

В этом случае батарею следует зарядить до нормального напряжения.

Эксплуатация автомобиля с АКБ, которая имеет низкий уровень зарядки, сопровождается сульфатацией свинцовых пластин, что приводит к снижению срока эксплуатации батареи.

Стоит отметить, что в нормальных условиях завести силовой агрегат легкового авто можно и при низком напряжении АКБ. Если у аккумулятора нет неисправностей, а генератор во время работы мотора обеспечивает необходимый заряд, то и при низкой зарядке батарея может эксплуатироваться.

Если же нормальное напряжение аккумулятора автомобиля в покое (при отключенных потребителях и заглушенном двигателе) снижается до показателей менее 11,6 В, можно говорить о практически полной разрядке батареи. В этом случае недопустима эксплуатация АКБ без проверки ее исправности и подзарядки.

Подытоживая приведенную выше информацию, отметим, что нормальное напряжение аккумулятора автомобиля — от 12,6 В до 12,7 В, но в редких случаях оно может достигать и 13,2 В.

При этом достаточно часто при измерении этого параметра у АКБ легковых авто фиксируются показания на уровне 12,2-12,49 В (неполная зарядка).

Такие показатели нельзя назвать очень плохими, так как заметное снижение качества работы автомобильного аккумулятора наблюдается лишь при падении его напряжения ниже уровня 11,9 В.

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Специалисты различают 3 вида напряжения АКБ автомобиля:

Номинальное напряжение — это характеристики, которые приводятся в специальной технической литературе и в документации автопроизводителей. Всем, кто интересуется автотранспортными средствами, известно, что АКБ легковых автомобилей имеют напряжение 12 В. Но такие характеристики являются абстрактными.
Нормальное или фактическое напряжение аккумуляторной батареи составляет 12,2 В — 12,7 В. Эти параметры аккумулятор автомобиля выдает без нагрузки.
Напряжение под нагрузкой считается наиболее важной характеристикой для оценки состояния АКБ.

Для диагностики аккумулятор необходимо демонтировать с автомобиля, подать на него напряжение с помощью специального устройства, которое называется «нагрузочной вилкой». При этом подаваемая нагрузка на АКБ должна в 2 раза превышать ее емкость. Например, для аккумулятора емкостью 50 Ам/ч следует подать нагрузку в 100 Ампер.

Длительность подачи тока нагрузки составляет от 3 до 5 секунд. В это время необходимо фиксировать показания вольтметра. Для нормальной рабочей АКБ напряжение не должно опускаться менее 9 В. Если же этот показатель снижен до 5-6 В, то это говорит о необходимости зарядки аккумулятора.

Если после зарядки напряжение АКБ опускается ниже 5 В, то это может свидетельствовать о ее неисправности.

Нужно отметить еще один важный момент. Через 5 секунд после подачи нагрузки напряжение аккумулятора автомобиля должно возвращаться к нормальным цифрам(12,2 В – 12,7 В). Эти показатели зависят от плотности электролита в АКБ.

При разрядке батареи происходит расход кислоты, составляющей около 35 % от всего объема электролита. При расходе кислоты снижается плотность электролита.

Восстановление процентного содержания кислоты происходит во время зарядки аккумулятора автомобиля.

Нормальное напряжение аккумулятора автомобиля зимой

С понижением температуры воздуха меняется плотность электролита в аккумуляторе автомобиля. При этом характеристики АКБ зависят от степени ее заряженности.

Если аккумулятор заряжен, то с похолоданием плотность электролита будет повышаться, и напряжение батареи увеличится.

Когда заряд будет недостаточно высоким, то при минусовой температуре уровень плотности уменьшается, и завести мотор сложнее.

Среди владельцев авто существует представление, что нормальное напряжение аккумулятора автомобиля без нагрузки в зимнее время будет снижаться. В реальности при низких температурах напряжение АКБ не уменьшается, но происходит замедление химических реакций.

Какие параметры батареи в морозную погоду считаются нормальными? Если температура воздуха находится в пределах 10°C — 15°C со знаком «-», то при полностью заряженном аккумуляторе его нормальный вольтаж составляет 12 В. Но так как протекание электрохимических процессов замедляется, то во время морозов в АКБ происходят следующие изменения:

При -30°C рабочая емкость аккумулятора автомобиля составляет около 50% от показателей, указанных в паспорте устройства.
При плотности 1,28 г/см3 напряжение при -30°C составляет 12,4 В, а при +25°C – 12,7 В.
Когда наружная температура становится менее -25°C, аккумуляторная батарея перестает брать заряд от генератора.

Для повышения плотности электролита аккумуляторов в автомобилях, которые эксплуатируются в северных регионах, часто добавляют серную кислоту.

При показателях плотности от 1,30 до 1,32 г/см3 нормальное напряжение АКБ без нагрузки в морозную погоду (от -10°C до -15°C) должно составлять 12,9В.

При увеличении концентрации H₂SO₄, нужно следить, чтобы плотность электролита не превышала 1,35 г/см3, так как это приведет к разъеданию пластин.

«Сколько заряжать аккумулятор автомобиля» Подробнее

Причины низкого напряжения в аккумуляторе автомобиля

Причин резкого падения напряжения в полностью заряженном аккумуляторе автомобиля может быть несколько:

Аккумуляторная батарея выработала свой ресурс и ее нужно заменить.
Из-за неисправного генератора АКБ не получает нужной зарядки.
Случается, что и новый аккумулятор резко теряет напряжение даже при полностью исправном генераторе. Это происходит из-за утечки тока бортовой электроцепи автомобиля. Причиной такой ситуации может быть любое электрооборудование машины.

Все существующие причины падения напряжения автомобильного аккумулятора могут быть устранены без особых сложностей, за исключением случая, когда АКБ выработала свой ресурс. В этом случае необходимо купить и установить новую батарею.

Неправильная эксплуатация автомобиля также может привести к снижению нормального напряжения аккумулятора автомобиля. Если машина постоянно используется для поездок на короткие расстояния, то генератор не успевает полностью восстановить АКБ после запуска двигателя.

Кроме того, снижение напряжения батареи может произойти из-за не выключенного освещения в салоне, света фар, работающего во время стоянки магнитофона и т. д.

Даже один электроприбор, включенный во время стоянки автомобиля, всего за несколько часов может полностью «посадить» аккумулятор.

Не менее опасной является и перезарядка АКБ (напряжение батареи превышает 13 В). Чаще всего это происходит из-за неправильной работы генератора.

В некоторых случаях автовладельцы умышленно перезаряжают аккумулятор, чтобы повысить его плотность. Когда напряжение батареи превышает нормальные значения, то начинает выкипать электролит и сокращается ресурс АКБ.

Рассмотрим основные причины, которые приводят к перезарядке АКБ автомобиля:

Неправильно работает реле, которое отключает генератор после того, как аккумулятор заряжается до нормального напряжения. Неисправность такого устройства приводит к тому, что ток зарядки продолжает поступать после того, как АКБ полностью зарядился. Данная поломка устраняется легко, да и реле стоит не очень дорого.
Поломка генератора. В этом случае ремонт будет более дорогостоящим.
Неправильно подобрано оборудование для зарядки автомобильного аккумулятора.

После того как причина повышенного напряжения АКБ устранена, необходимо выполнить повторные замеры этого параметра на клеммах батареи, чтобы убедиться в нормальной работе оборудования.

«Нужно ли делать сход-развал после замены сайлентблоков» Подробнее

Как осуществлять контроль напряжения аккумулятора автомобиля

Чтобы измерить напряжение АКБ, понадобится мультиметр либо стандартный вольметр. Рассмотрим процесс измерения с помощью первого вида оборудования. С аккумулятора нужно снять клеммы (замер производится при разомкнутой цепи). Мультиметр следует установить в режим измерения напряжения, а его щупы приложить к выводам АКБ автомобиля (красный к «+», а черный к «-»).

В автосервисах для измерения напряжения аккумулятора автомобиля часто используется такое устройство как нагрузочная вилка. Этот прибор имеет встроенный вольметр. Особенность нагрузочной вилки состоит в том, что с ее помощью можно провести тестирование аккумуляторной батареи в замкнутой цепи. Такой прибор позволяет оценить состояние АКБ, так как он позволяет имитировать запуск мотора авто.

Чтобы измерить напряжение аккумулятора с помощью нагрузочной вилки, необходимо присоединить ее клеммы к выводам батареи и на пять секунд включить нагрузку. Показания встроенного вольтметра нужно зафиксировать на последней секунде. Если измеренное напряжение меньше 9 В, значит АКБ исчерпала свой ресурс и подлежит замене.

Полностью заряженный аккумулятор при разомкнутой цепи выдаст напряжение от 12,6 В до 12,9 В. Если на такую батарею подать нагрузку, то показатель напряжения снизится до 10 – 10,5 В, а потом он будет понемногу расти.

Нужно отметить, что аккумулятор автомобиля может иметь нормальное напряжение, но его работоспособность будет низкой. Другими словами, напряжение показывает не состояние АКБ, а только уровень ее заряженности.

Степень зарядки аккумуляторной батареи можно контролировать не только по напряжению, но и по показателям плотности электролита. В процессе подзарядки за счет испарения влаги увеличивается процентное содержание кислоты, что и способствует повышению плотности. Для полностью заряженного аккумулятора автомобиля показатель плотности составляет 1,27 — 1,29 г/см3.

Чтобы провести измерения, нужно опустить ареометр в отверстие для залива электролита и сделать его забор путем нажатия груши так, чтобы внутренний поплавок начал свободно перемещаться. При этом показания шкалы измерительного прибора, соответствующие верхнему уровню электролита, покажут его плотность, которая может зависеть от температуры воздуха и состояния АКБ.

В заключение стоит еще раз напомнить, что периодическое диагностирование аккумулятора и устранение факторов, снижающих работоспособность АКБ, позволит увеличить ее ресурс и сэкономить деньги автовладельца на ремонт автомобиля.

Источник: https://rad-star.ru/pressroom/articles/normalnoe-napryazhenie-akkumulyatora/

Определяем степень заряженности аккумулятора по напряжению

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации.

И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя.

Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Нормальный заряд аккумулятора

Приобретая новый источник питания, следует проверить степень заряженности аккумулятора, подразумевающую количество энергии, которое может выдавать аккумуляторная батарея на протяжении определённого времени. Именно поэтому замеряется заряд АКБ в Ампер-Часах. Для получения максимально грамотных показаний стоит проводить несколько замеров: без нагрузки или с ней.

Для новой АКБ уровень разности потенциалов должен быть больше 12 вольт. Если напряжение аккумулятора автомобиля упало до 10,8В, то использование такой батареи не рекомендуется — её следует зарядить. После полной зарядки АКБ показатель напряжения будет равен примерно 12,6 вольтам. Плотность электролита целиком заряженного аккумулятора составляет приблизительно 1,28 гр/см3.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально.

Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ.

Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
спектральным анализом;
приборами, снимающими показания при переменном токе.

Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности.

Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр, вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута.

Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.

Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью.

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

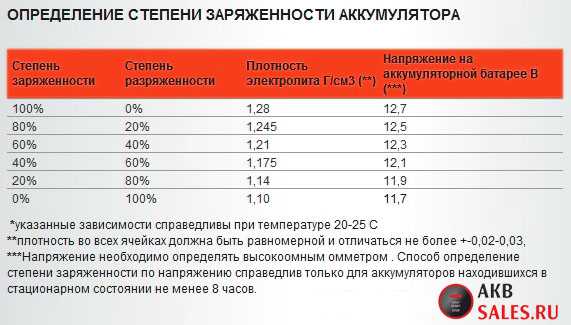

Ниже представлена таблица «Степень заряда АКБ по напряжению».

Уровень заряда АКБ	Напряжение в разомкнутой цепи малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт	Напряжение в разомкнутой цепи в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт
100%	12,516—12,663	12,666—12,813
75%	12,316—12, 463	12,466—12,613
50%	12,106—12,253	12,266—12,413
25%	11,926—12,073	11,866—12,013
0%	11,756—11,903	11,666—11,813

Таблица 1. Степень заряда аккумулятора по напряжению.

Как изменяется плотность электролита при разряде аккумулятора

Под плотностью следует понимать соотношение дистиллированной воды и серной кислоты (65% к 35% соответственно), являющееся максимально оптимальным для автомобильных источников электрического питания и обеспечивающее накопление заряда электричества. Чем ниже плотность электролита, тем ниже напряжение аккумулятора автомобиля и уровень его заряда. При увеличении плотности ухудшается работоспособность АКБ.

Определённая степень разряда батареи характеризуется активным поглощением серной кислоты и её оседанием на пластинах.

Сульфация металлических элементов становится причиной увеличения их жёсткости и неспособности участвовать в химическом процессе.

Так как серная кислота тратится, меняется соотношение компонентов — жидкость становится менее плотной, что сказывается на способности аккумулятора в машине держать заряд.

Наглядно увидеть зависимость уровень заряда аккумулятора от плотности электролита можно в этом графике:

Уровень заряда АКБ	Значение плотности электролита
100%	1,249—1,297
75%	1,209—1,257
50%	1,174—1,222
25%	1,139—1,187
0%	1,104—1,152

Таблица 2. Степень заряда аккумулятора по плотности.

Определение степени зарядки аккумулятора по встроенному гидрометрическому индикатору

Диагностика работоспособности источника питания вышеописанными способами нужна в тех случаях, когда аккумуляторная батарея не оснащена специальным индикатором. Наличие указателя зарядки аккумулятора автомобиля позволяет оценить состояние источника питания без использования дополнительных средств.

При заряде батареи свыше 60% индикатор горит зелёным светом. Это означает полную исправность АКБ и возможность запуска двигателя. Отсутствие зелёной индикации и тёмный цвет окошка сообщает о низком заряде батареи и необходимости её зарядить. Запуск автомобиля может быть затруднён. Светлый указатель информирует о том, что процент дистиллированной воды мал — её необходимо долить.

В данной статье мы постарались максимально развёрнуто ответить на все вопросы о степени зарядки АКБ по напряжению. Для диагностики состояния источника питания вам понадобится специальный инструмент:

вольтметр или мультиметр, с помощью которых можно провести исследования как по вольтажу, так и по значениям сопротивления;
ареометр, замеряющий плотности электролита;
устройство необходимое для заряда АКБ, имеющей определённую степень разряженности.

Для удобства восприятия информации в тексте представлена таблица заряда аккумулятора и таблица напряжения аккумулятора автомобиля.

Во время работ не забывайте про степень зарядки источника питания, которая напрямую влияет на получаемые показания. Определить степень заряженности вам также помогут вышеперечисленные приборы.

Аккумулятор — важный элемент системы машины, позволяющий ей полноценно функционировать, даже когда она не заведена. Вряд ли кому-то хочется в неподходящий момент оказаться перед проблемой разряженного источника питания. Мы настоятельно рекомендуем проводить диагностику батареи с определённой периодичностью. А как вы проверяете заряд автомобильной АКБ, поделитесь с нами в х.

Определяем степень заряженности аккумулятора по напряжению
Ссылка на основную публикацию

Источник: https://AkkumulyatorAvto.ru/konstrukciya/parametry/zaryad.html

Напряжение автомобильного аккумулятора: нормы, правила измерения

Напряжение с емкостью – два основных параметра автомобильного АКБ. Эти значения определяют качество функционирования элемента, поэтому водитель должен контролировать значения. Из обзора вы узнаете, какое напряжение должно быть на аккумуляторе в обычном рабочем состоянии и при повышенных нагрузках.

Общие моменты

Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.

Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.

Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.

Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.

Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.

Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет. Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта.

Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.

Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.

Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.

Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.

При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.

Таблица заряда

Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.

Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.

Все способы проверки

Проверять напряжение аккумулятора автомобиля на степень разряженности можно разными способами. Рассмотрим их.

Мультиметром

Для проверки аккумуляторов «Акум», «Ватра» и других марок, устанавливаемых на авто «КамАЗ», «Вольво», «БМВ» удобно использовать мультиметр.

Прибор вы найдете в любом специализированном магазине, есть он на СТО. Для разовых замеров мультиметр проще одолжить, хотя большинству водителей он нужен регулярно.

Скорее всего, показания мультиметра и бортового компьютера будут различаться.

Стандартные устройства приборной панели часто ошибаются, дают незначительную погрешность, поскольку подключаются к АКБ не напрямую. Обычно отклонения идут в меньшую сторону.

При работающем моторе

Какое напряжение должно быть на заряженном аккумуляторе автомобиля, мы разобрались, теперь рассмотрим порядок измерения текущих показателей при работающем моторе.

Сначала сделайте замеры при заведенном двигателе – в норме значение должно быть в районе 13,5–14,0 вольт.

Если значение превышает 14,2 вольта, зарядка низкая, генератор будет направлять энергию на зарядку элемента питания. Чрезмерные показатели в зимнее время года в данном случае считаются нормой.

В высоком токе плохого ничего нет. Когда с электрооборудованием все в порядке, спустя 10 минут электронные части системы скинут текущие значения до стандартных максимальных 14 вольт.

При отсутствии данной реакции цифра до оптимальных величин постепенно не сбрасывается, возможен перезаряд аккумулятора. Он постоянно будет функционировать на максимальной отдаче, начнет выкипать электролит.

Когда при включенном моторе показатель составляет меньше 13,0–13,4 вольта, можно говорить об отсутствии полной зарядки. В сервис сразу не бегите, для начала измерьте показания при выключенных потребителях – это кондиционер, магнитола, фары, прикуриватель и пр.

Также резкое падение возможно в случае окисления контактов – проверьте их перед поездкой в сервис и, если нужно, зачистите шкуркой.

Другой метод проверки – при выключенных источниках потребления энергии, работающем моторе вы должны получить 13,6. Проверьте соответствие параметров, если все в норме, включите ближний свет, при этом показатель должен упасть на 0,1–0,2 вольта.

Теперь включайте в машине музыку, сплит-систему, прочие потребители энергии. Действия выполняйте постепенно, при каждом новом включении потребителя параметр должен немного падать.

При резких скачках, скорее всего, проблема в генераторной системе – он работает не на всю мощность, либо износились, загрязнились щетки.

Даже если включены все потребители энергии, показатель все равно в норме не падает ниже 13 В. Иначе батарея начнет разряжаться сильно и сядет полностью.

При отключенном моторе

Вам также потребуется для проведения работ мультиметр. Если показатель на выводах ниже 11,8 вольта, машина, скорее всего, просто не заведется, придется прикуривать ее от другого авто.

Показатель нормального уровня при отключенном моторе – 12,5–13,0 вольт. Значение 12,9 указывает на то, что АКБ заряжен примерно на 90 %, 12,5 – наполовину, 12,1 – осталось не более 10 %. Это расчеты на глаз, но многие автомобилисты пользуются ими.

Оптимально замерять напряжение непосредственно до поездки. Уровень зарядки аккумулятора указывает на его способность удерживать значения по несколько суток. Если батарея заряжена полностью, а вы не ездили неделю и больше, то параметр резко снизится. То есть константным значение не является.

С применением нагрузочной вилки

Проверка аккумулятора с применением нагрузочной вилки – точный, простой и эффективный способ проверить работоспособность батареи автомобиля. В итоге вы выясните, заряжен ли аккумулятор.

Подсоедините вилку к нужному полюсу батареи максимум на 5 секунд. Сначала должно быть в районе 12–13 вольт, после пятой секунды – больше 10 вольт, несмотря на снижение. Такой элемент питания считается полностью заряженным, может работать под разными нагрузками.

Когда показатель в ходе тестирования при проверке нагрузочной вилкой снижается до 9 вольт, АКБ неисправен, рекомендуется его замена.

В холодный сезон

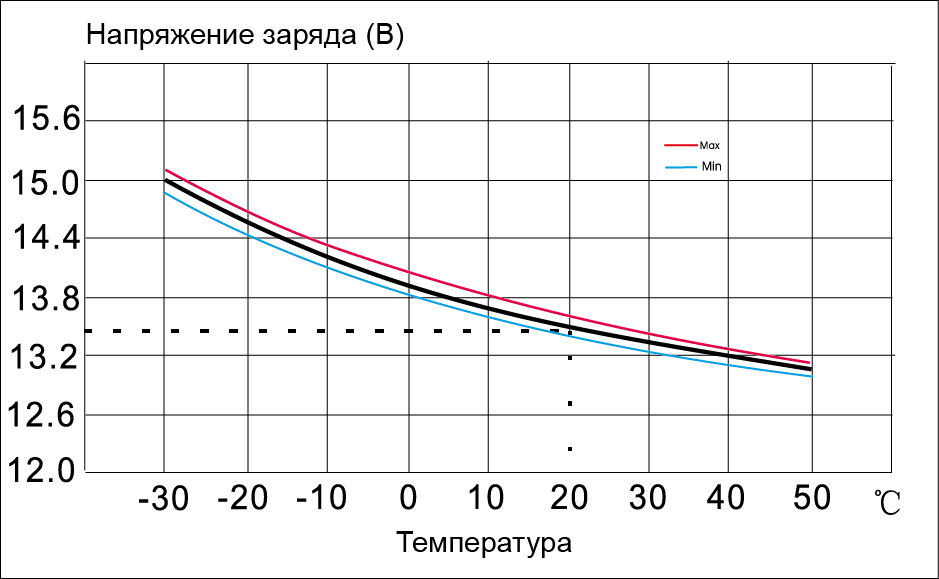

Снижение температурных показателей среды вызывает изменения в номинальной плотности рабочего вещества – электролита. С учетом уровня заряда АКБ будет определяться реакция на пониженные температурные показатели.

У полностью заряженной батареи резко возрастет плотность, что вызовет резкий скачок измерений.

Когда блок питания сел, плотность понижается по причине морозов, возникают сложности при запуске мотора.

Водители совершенно ошибочно полагают, что в зимнее время АКБ дополнительно разряжается из-за низких температур воздуха. В реальности роль играет не низкая температура среды, а замедление химических процессов в элементе питания в результате морозов.

Полезные рекомендации

Рекомендации, которые пригодятся при эксплуатации, обслуживании АКБ для продления времени его работы:

время от времени тестируйте батарею и как можно чаще (хотя бы раз в квартал) выполняйте подзарядку от сети;
следите за исправностью генератора, проводов, функции регулировки напряжения авто для нормального заряда элемента питания во время поездок;
замеряйте токовые утечки;
замеряйте плотность электролитного вещества после полной зарядки, сравнивайте цифры из таблицы выше, исправляйте ситуацию, если это нужно;
держите автоаккумулятор в чистоте, чтобы минимизировать ток утечки.

Не замыкайте выводные выходы автомобильной батареи накоротко, поскольку последствия в данном случае будут плачевными.

Заключение

Из обзора вы узнали, сколько вольт должен показывать заряженный аккумулятор и почему важно контролировать эти значения. Напряжение АКБ, как и емкость, плотность рабочего вещества, дает возможность делать выводы о рабочем состоянии элемента питания.

Первый параметр автоаккумулятора указывает на степень его заряда, показатель учитывайте для продления срока службы элемента питания. Контроль сложностей не представляет, для его выполнения применяется базовый набор инструмента.

На АКБ авто в норме параметр составляет 12,6–12,9 вольта при 100%-й зарядке. Замер значения позволяет оперативно оценивать степень заряда. При этом степень износа, текущее состояние батареи так по показателю понять невозможно.

Чтобы получить точные сведения о состоянии АКБ, проверьте ее емкость, сделайте тест, когда дадите нагрузку. Применяются разные варианты проверки работоспособности батареи, все были рассмотрены в обзоре.

Удобно пользоваться таблицей степени заряда АКБ для всех моделей авто, в которой указываются значения температуры промерзания электролита, его плотности с учетом заряда батареи.

Источник: https://3batareiki.ru/akkumulyatory/avtomobilnye-akkumulyatory/kakoye-napryazheniye-dolzhno-byt-na-akkumulyatore

Определяем степень заряженности аккумулятора по напряжению

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации. И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя. Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Содержание:

1 Нормальный заряд аккумулятора
2 Как изменяется напряжение при разряде аккумулятора
3 Как правильно замерить напряжение аккумулятора
4 Как изменяется плотность электролита при разряде аккумулятора
5 Определение степени зарядки аккумулятора по встроенному гидрометрическому индикатору
