Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

При снятом датчике-распределителе производится настройка следующим образом:

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Видео-инструкция выставления зажигания

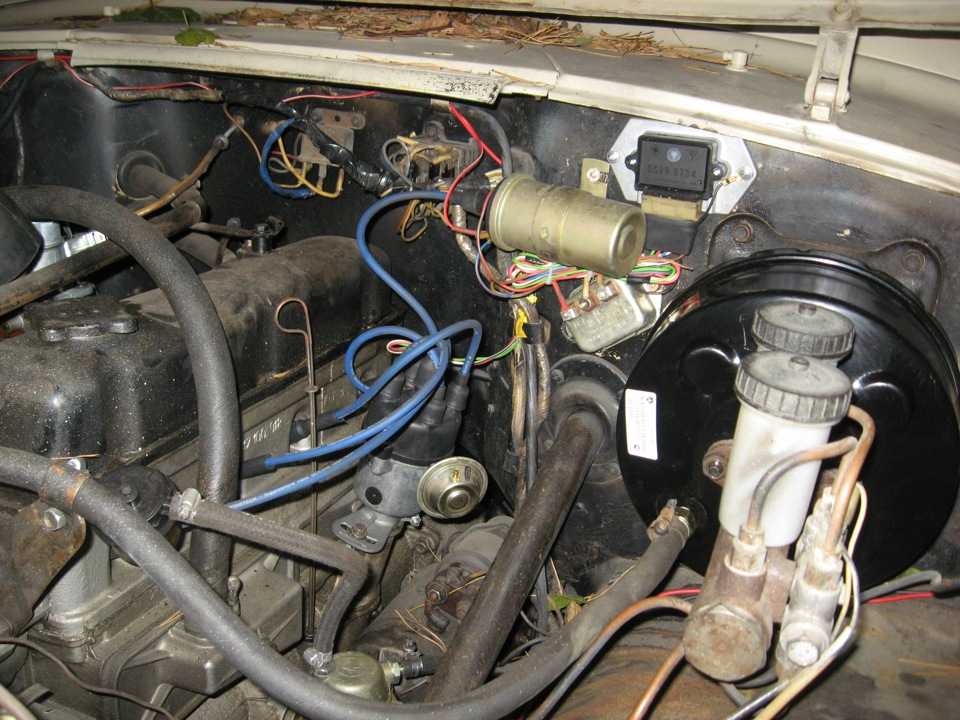

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

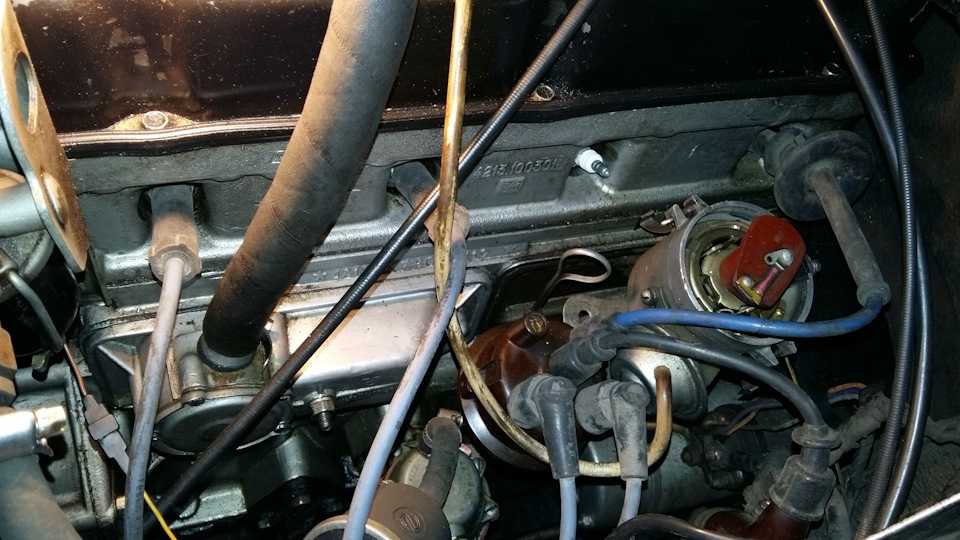

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

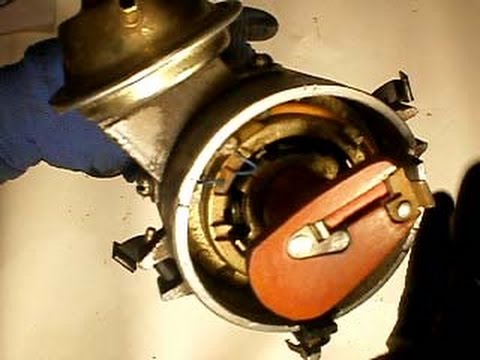

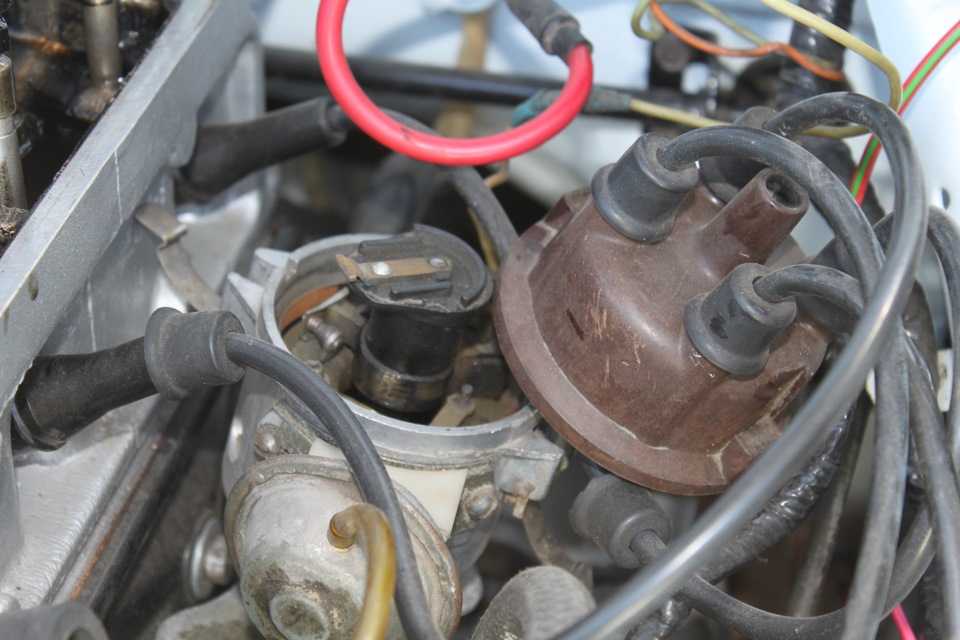

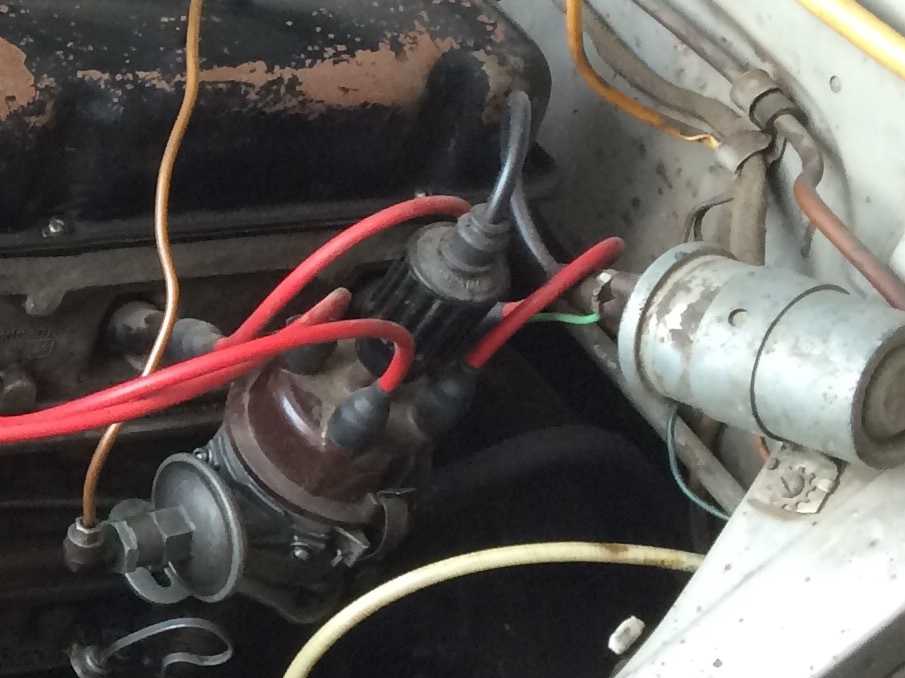

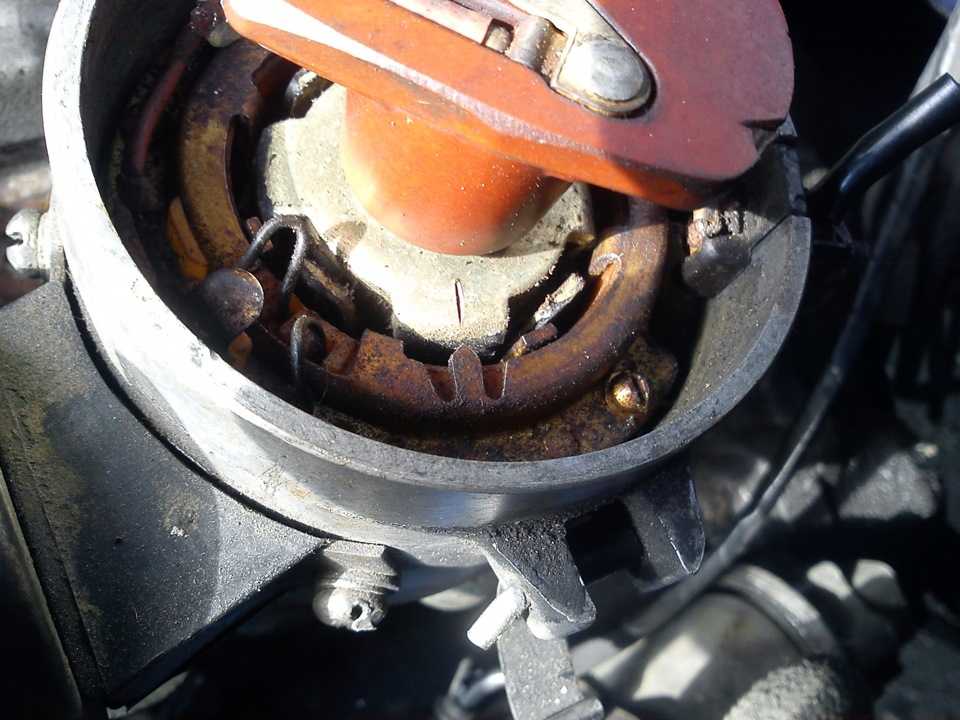

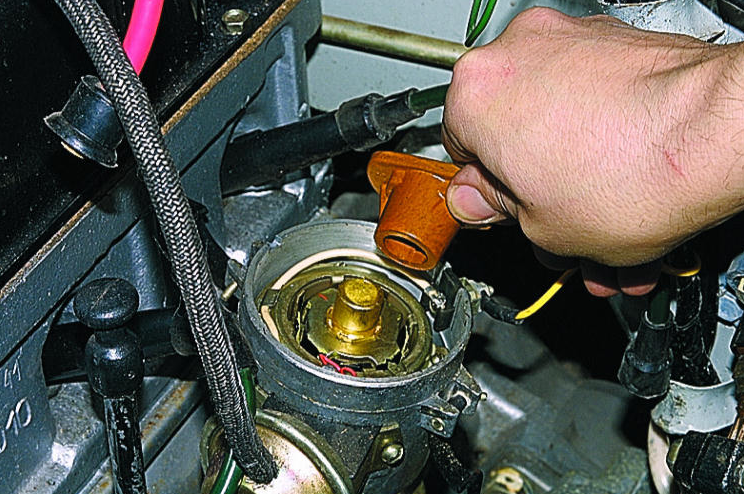

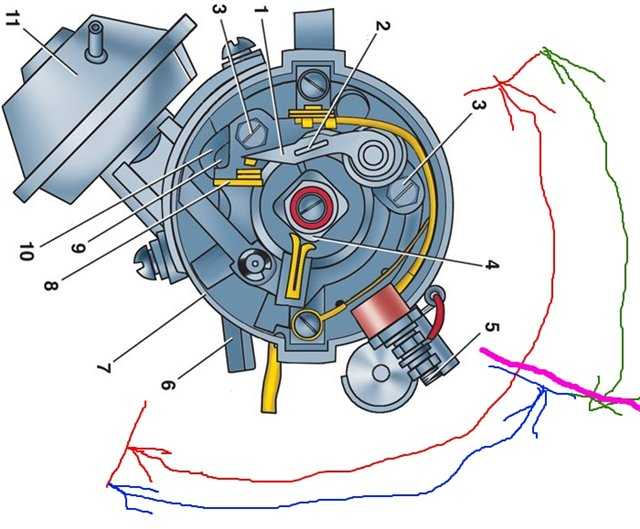

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

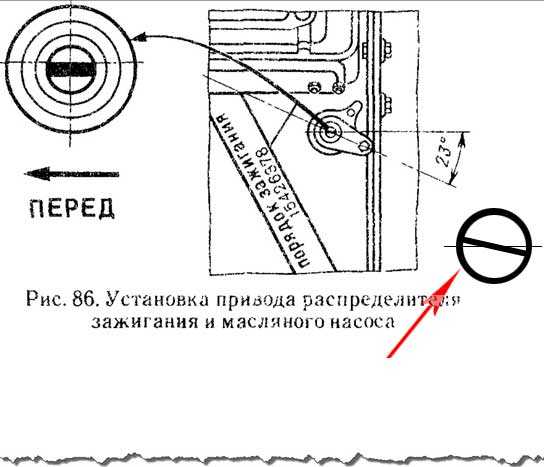

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. Выставьте метки.

2. Установите шкалу на ноль.

3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Вы умеете выставлять зажигание?

Видео «Пошаговая установка трамблера на ЗМЗ 402»

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива.

Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Много слов а инфы по делу нет. Поищем в других постах.

Танцы с бубном вобщем(((

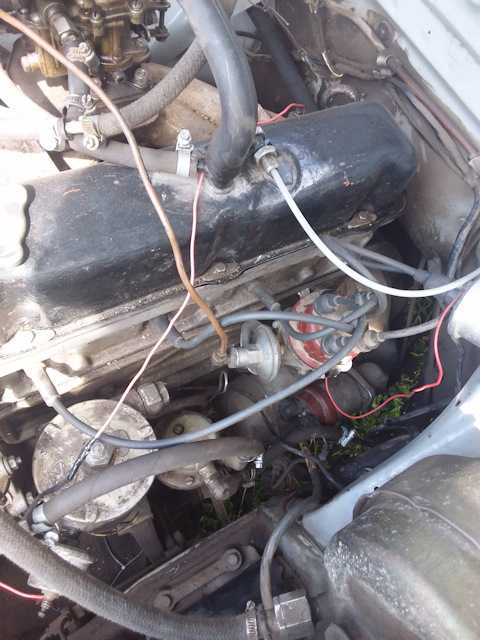

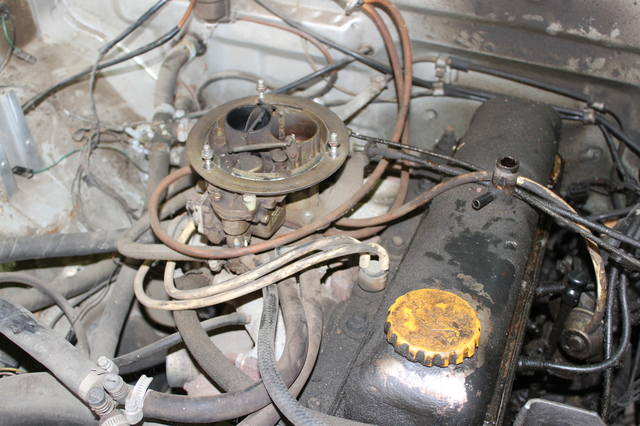

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть ворос, когда бегунок стоит на первом цилинде, откручиваем заднии болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

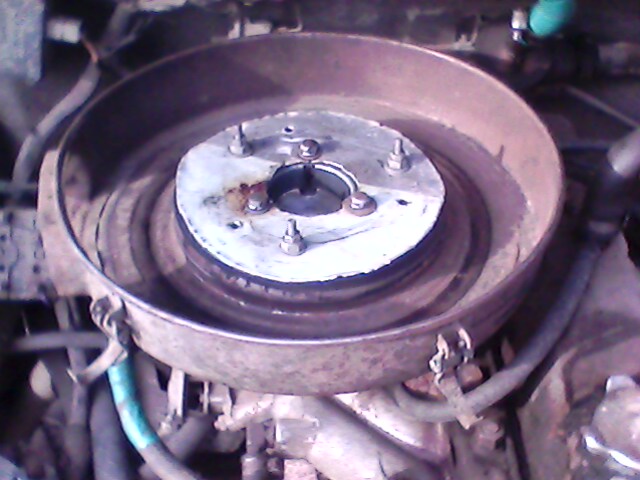

ВСЕМ СПАСИБО! ОЧЕНЬ МНОГО ИНФОРМАЦИИ, СЕГОДНЯ ПОСТАРАЮСЬ СДЕЛАТЬ, ЕСЛИ ВРЕМЯ БУДЕТ.

Все сказали верно. МВТ, бегунок на первый цилиндр… Дальше расскажу как делал я. Завел, на слух подкорректировал угол зажигания (чтоб двиг работал ровно и уверенно). После ехал кататься с ключиком на 10.

И по ходу движения выявлял провалы, запинки и тд… Так опытным путем и настраивал. А на счет +/- хрень. Надо все делать чеко. Если слишком раннее то лишний расход, слишком позднее перегрев (или наоборот) так же детонация. Удачи

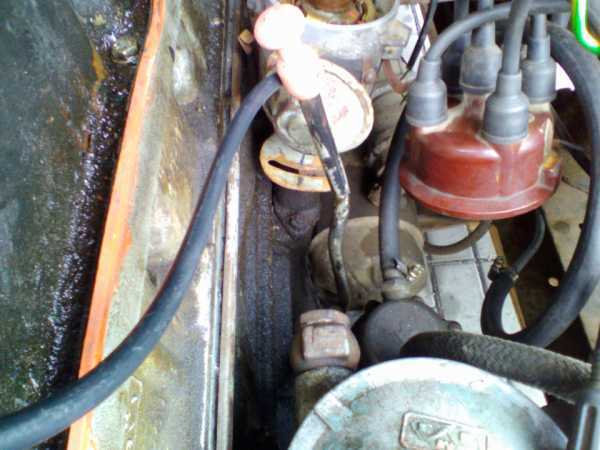

Вот вот, но на слух говорят выставлять нужно поворачивая трамблер до тех пор пока движек не достигнет макс оборотов! Тоже тебе скажу — БРЕД! Все зависит от качества смеси то есть обогащенная или бедная а и обороты меняются от этого. Лучше по меткам и в оконцовке обратится к проф. .

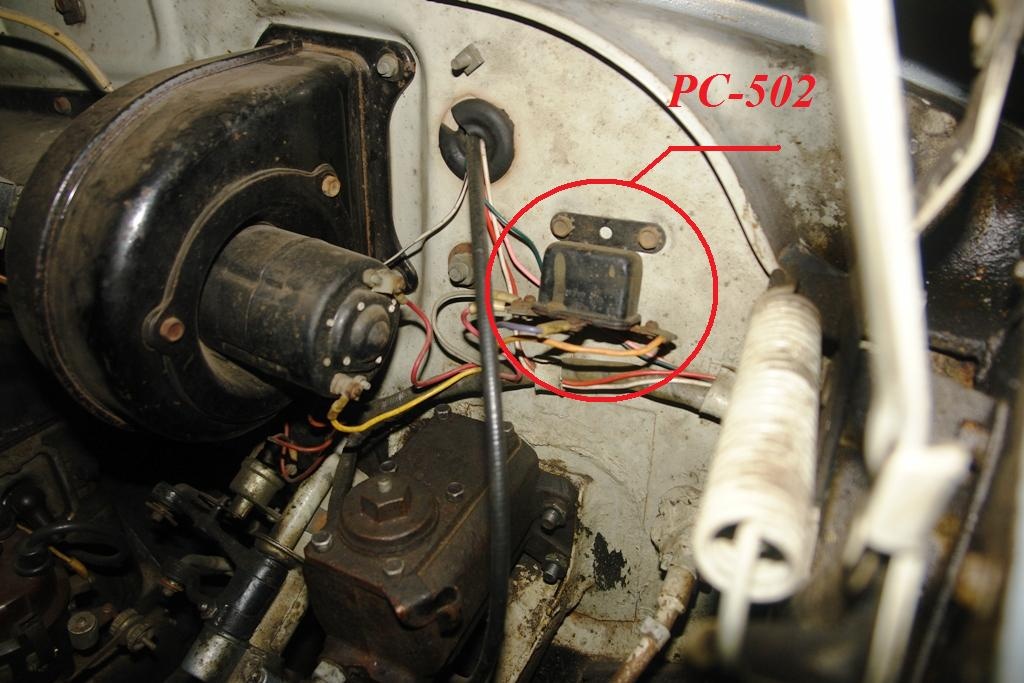

Я говорю как делал я. Перед этим я посещал карбюраторщика, то-есть в качестве смеси был уверен. А он мне зажигание не выставил, так как сказал что уже слаб на глаза и нечерта не сможет увидеть =)

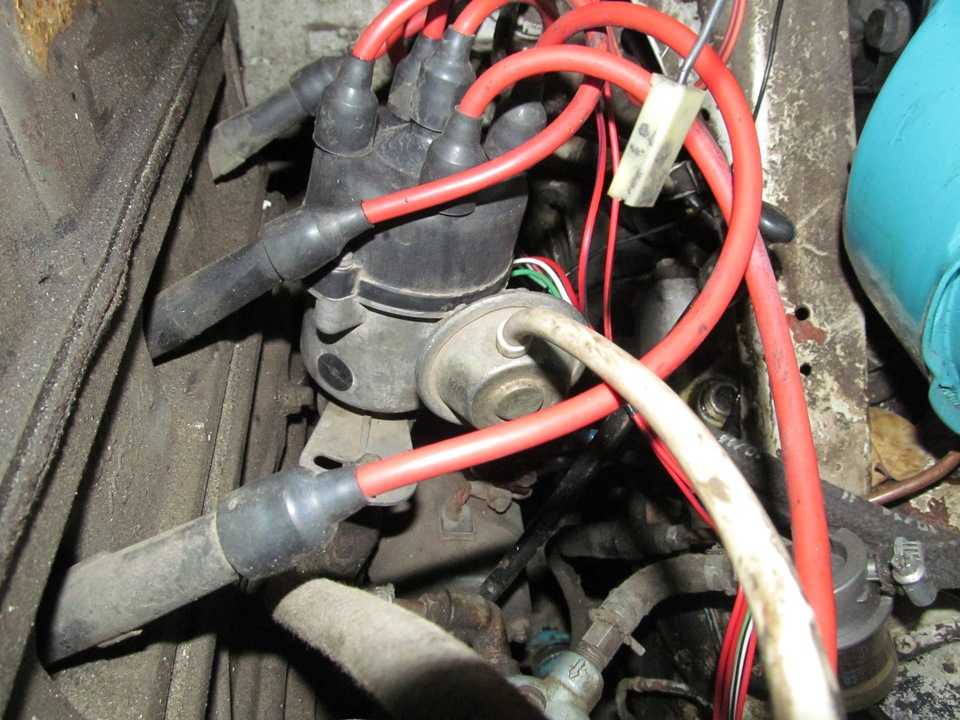

Вот когда я себе двухконтурное зажигание поставил, выставлял всё на слух и по ездовым качествам, вроде всё нормик, в мороз с первого раза завожусь)))Покрути, прокатись, ещё покрути и найдёшь серединку)))

Лучший и самый точный способ настройки зажигания — это по искре и на лампочку. На лампочку на волговских трамблер-ах сложнее. по этому расскажу как по искре Выставляешь положение поршня ВМТ (верхнюю мертвую точку). При этом бегунок должен быть направлен на 1-й цилиндр (там еще болтик есть под отвертку), далее снимаешь броне провод с первого цилиндра и и включив зажигание поворачиваешь трамблер до тех пор пока не произойдет искра. Если при плавном повороте ничего не произойдет поверни резче. То есть в момент сжатия происходит воспламенение смеси. И меньше слушай что +- на палец зажигание настраивается. От зажигания очень зависит расход есть интересная статья что при отклонении на 10 градусов + 3-3.5 литра расходуется топлива. Не зря придумали приборы

я делал так: выкручиваешь первую свечку и вставляешь в отверстие конус из бумаги, и крутишь вал по ходу движения, только пробка выстреливает подгоняешь ко 2 метке на шкиву, ВМТ поймали. идем дальше снимаешь крышку трамблера там тоже есть метки на корпусе с внутренней стороны типо стрелки а под бегунком красная риска, они должны подходить, подходят все ровно если нет то делаем следующее, ослабеваем болт регулировки угла зажигания ключик на 10 потом под трамблером есть гайка вроде на 8, находиться с противоположной стороны с верху ее не видно т. к. она под корпусом трамблера. ослабеваешь ее и стыкуешь метки. и затягиваешь, потом нужно поймать место когда бегунок смотрит на 1 цилиндр, на помощь приходит крышка трамблера, ( на электроном все проще, одеваешь крышку вкл зажигание и крутишь трамблер влево вправо, и ловишь искру, самый надежный и верный способ но не об этом) ловишь первый цилиндр, фиксируешь болт регулировки угла зажигания. ставишь крышку и все, должна завестись, но это если исправны все элементы цепи(коммутатор, катушка, провода, свечи, сама схема подключения) с такой настройкой должна завестись а контрольную настройку уже можно сделать по месту. удачи в работе, если что спрашивай что знаю подскажу))

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении.

Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

1 Что нужно знать
2 Как самостоятельно установить зажигание?
3 Видео «Пошаговая установка трамблера на ЗМЗ 402»
* Комментарии и Отзывы

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

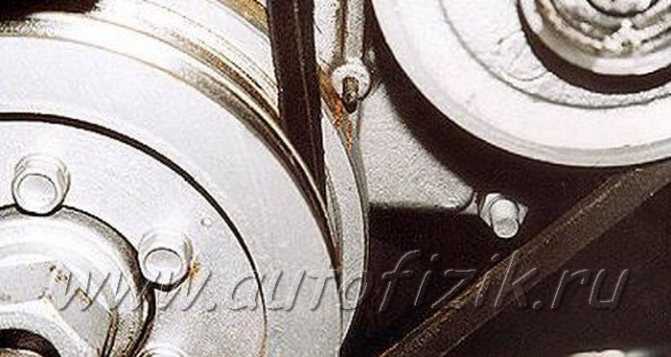

Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;

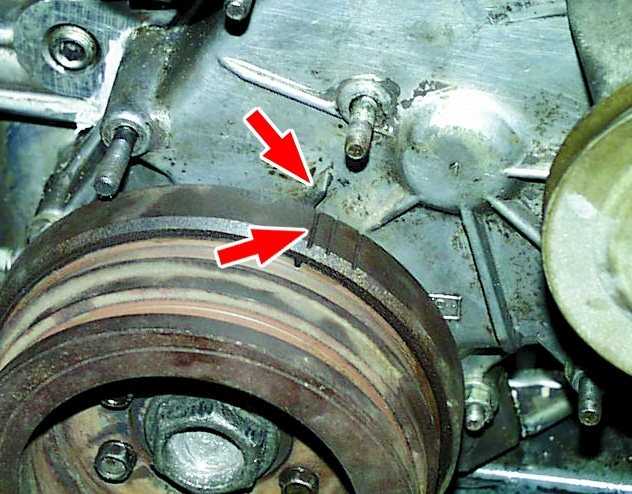

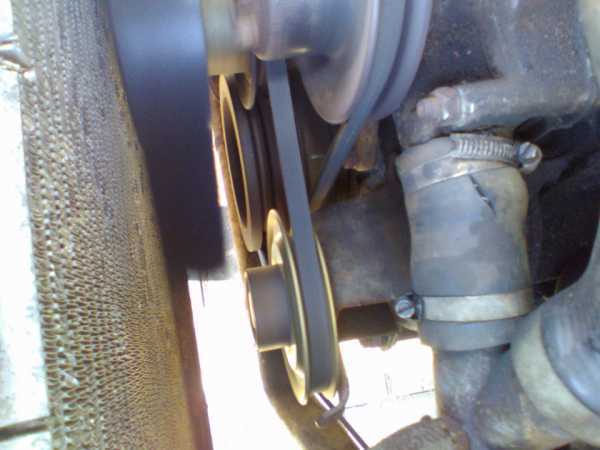

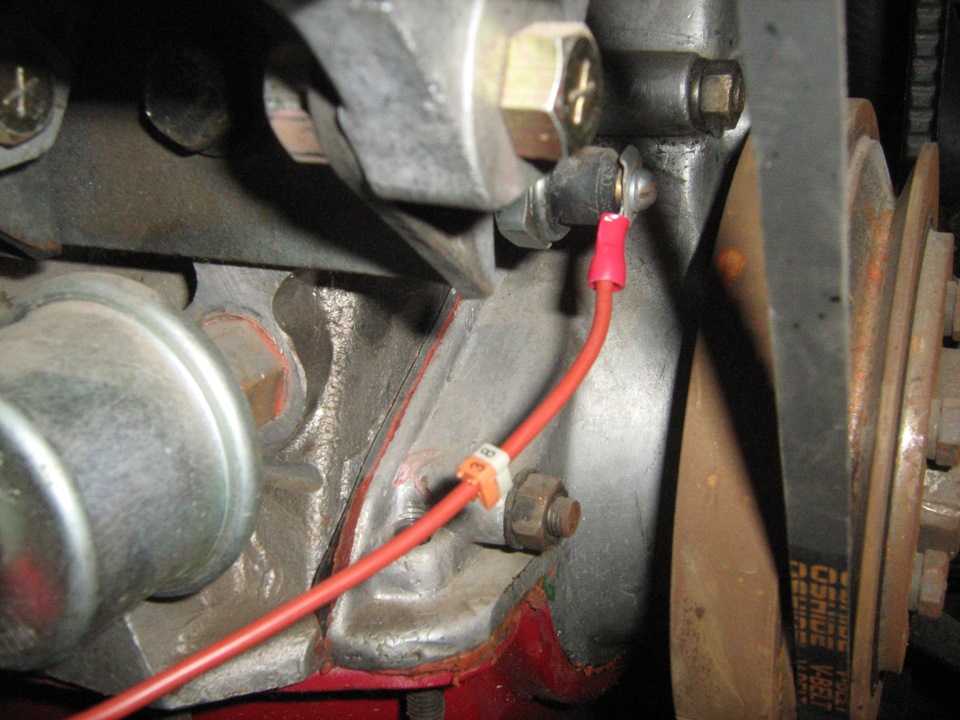

Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.

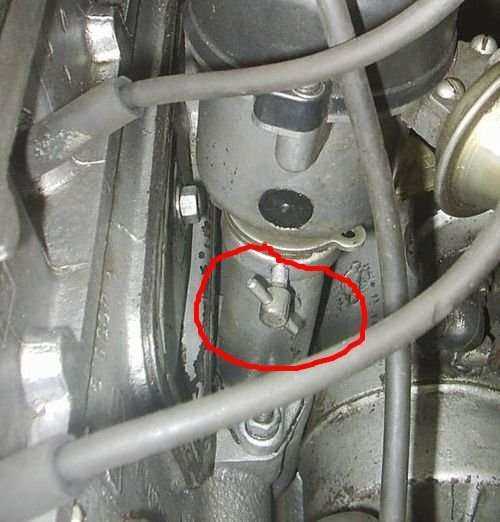

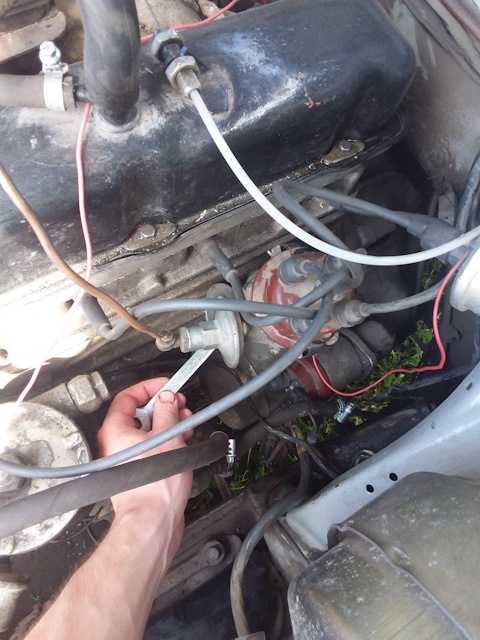

Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.

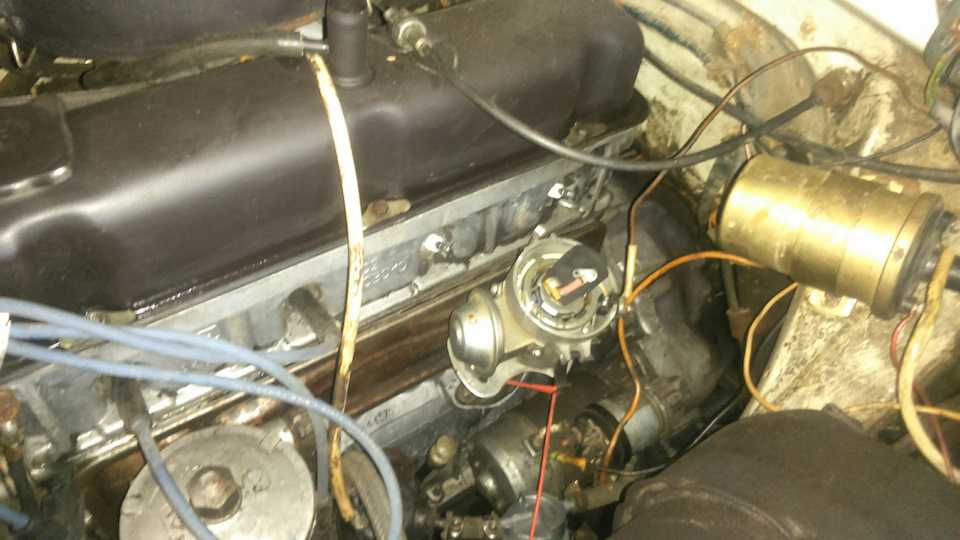

Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки.

2. Установите шкалу на ноль.

3. Совместите метки распределителя.

Вы умеете выставлять зажигание?

Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

Здравствуйте! Помогите, пожалуйста, штуку эту запихнуть.

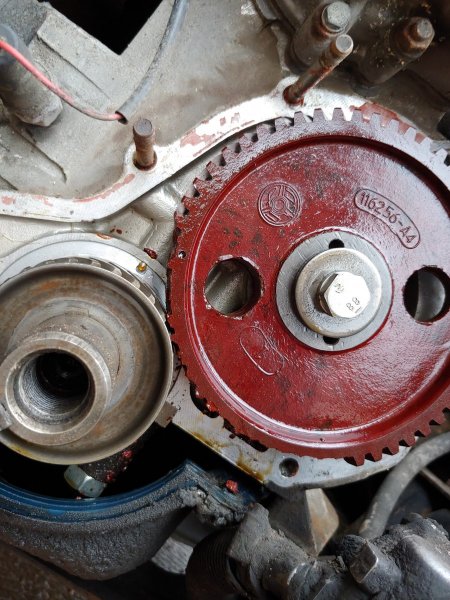

Крутил я колено, смотрел на шкив: ВМТ у меня четко по 3й справа метке. Одна книжка советует ставить по 1 метке (13″) и держать бегунок, вторая — разобрать, ставить по второй, прорезь в валике должна встать параллельно блоку. Скрестив муху с крокодилом, я поставил голый привод по 1 метке — прорезь получилась под небольшим углом. Правильно или нет?

Чиню пыльник на вилке — нужен ли поролон за выжимным подшипником, чем промазать вал и его шлицы.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0. 45 и не менее 0.5 кОм.

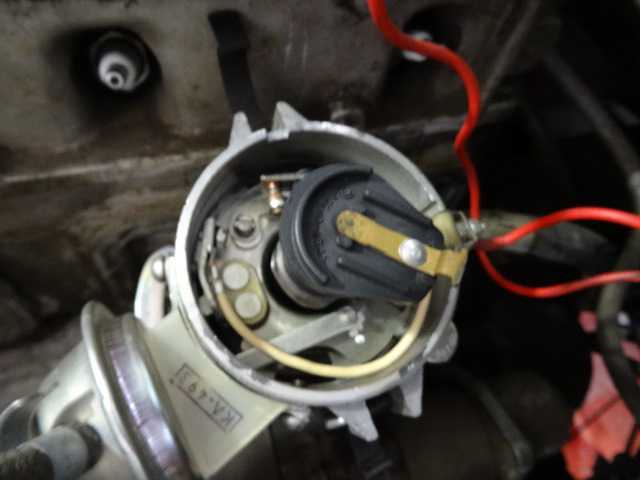

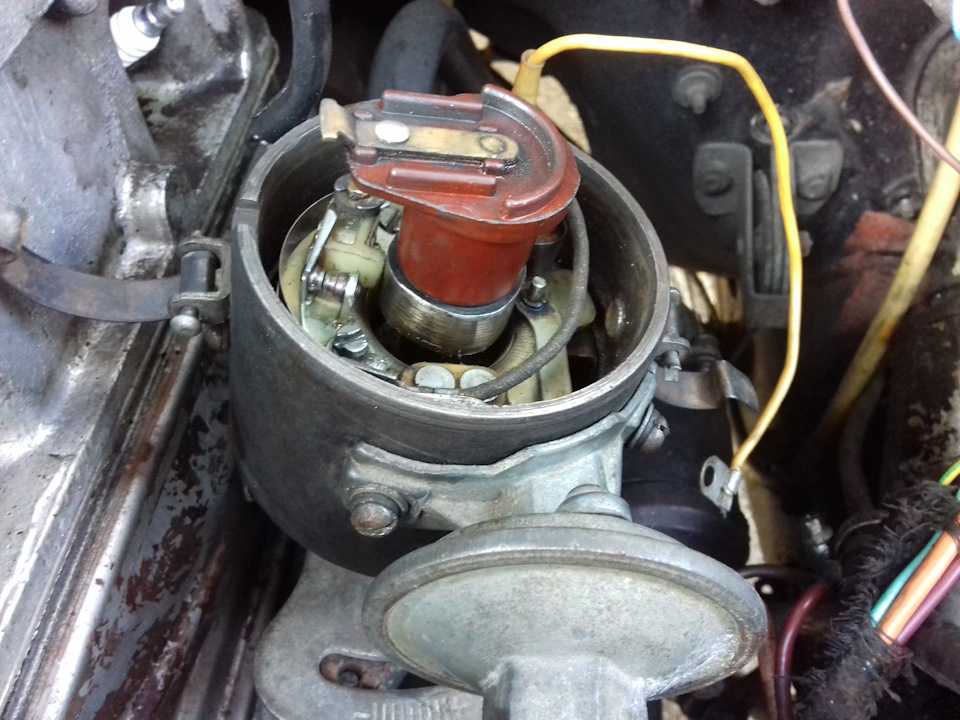

Разобранный трамблер для ЗМЗ

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше – бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 – с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов – двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

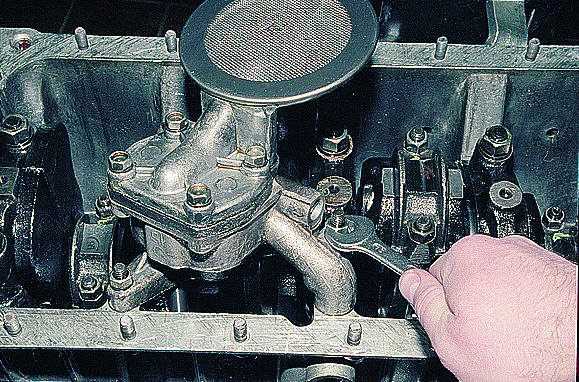

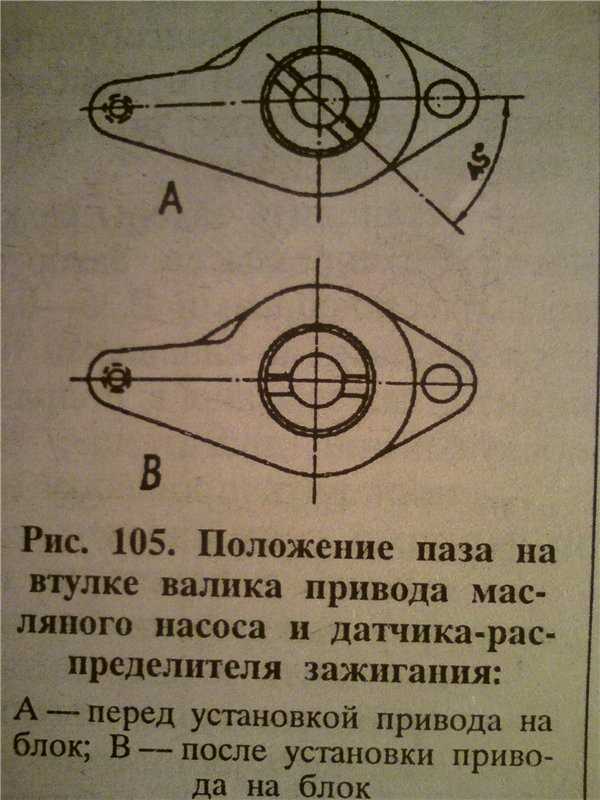

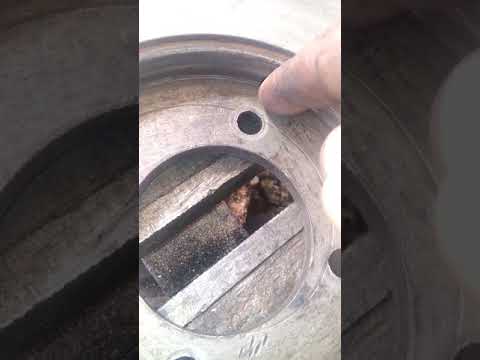

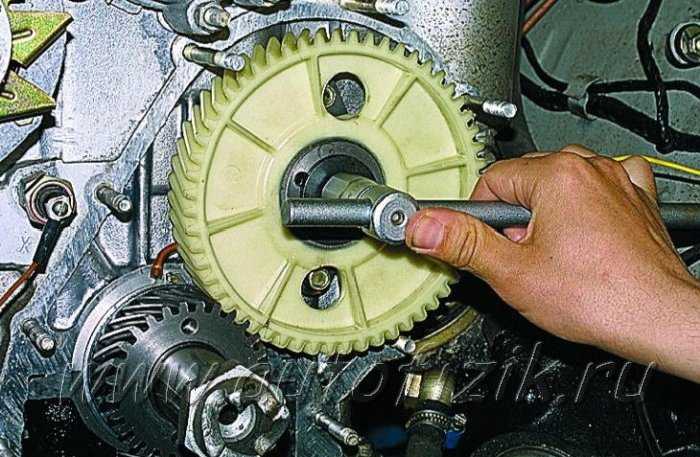

Змз-402: замена привода датчика-распределителя масляного насоса. Если двигатель неустойчиво работает на холостых оборотах, «чихает» и «кашляет», дергается при резком нажатии на газ, детонирует, то это признаки, указывающие на неисправность привода — износ шестерни зацепления с распределительным валом либо значительный износ подшипников скольжения в нем. Особенно это заметно при бесконтактной системе зажигания.

Для проведения работ по замене привода подойдет любой гараж или ровная площадка. Из инструмента нам понадобятся рожковые ключи s=10 и 13 мм, большая плоская отвертка и заводная рукоятка.

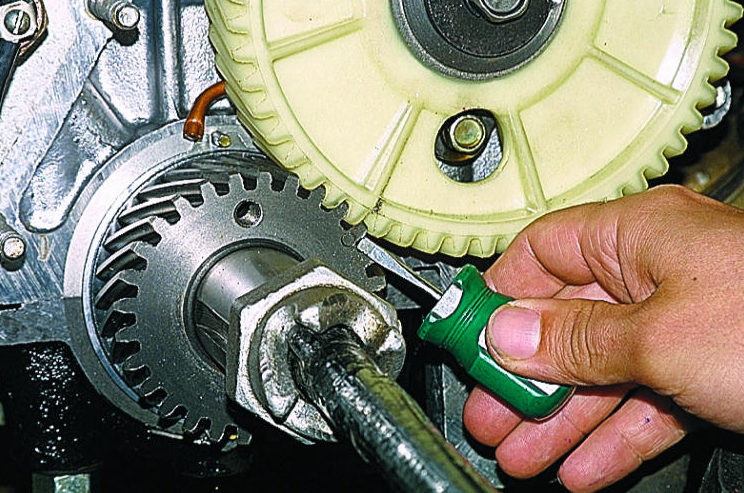

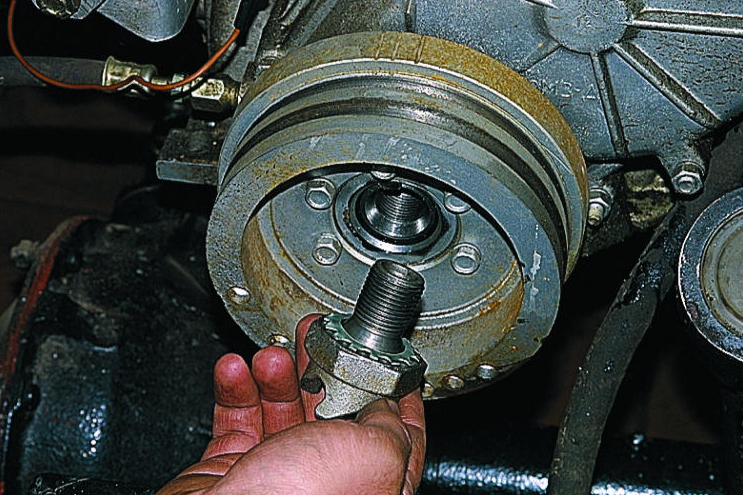

Начинаем с того, что вставляем заводную рукоятку в храповик и устанавливаем первый поршень в верхнюю мертвую точку на такте сжатия, для чего совмещаем две метки на шкиве коленвала с метками на блоке цилиндров двигателя. А чтобы убедиться, что это действительно такт сжатия, снимаем крышку датчика-распределителя и смотрим, чтобы бегунок находился напротив контакта в крышке с высоковольтным проводом, идущим от свечи зажигания первого цилиндра. Если не совпадают — проворачиваем коленвал еще на один оборот.

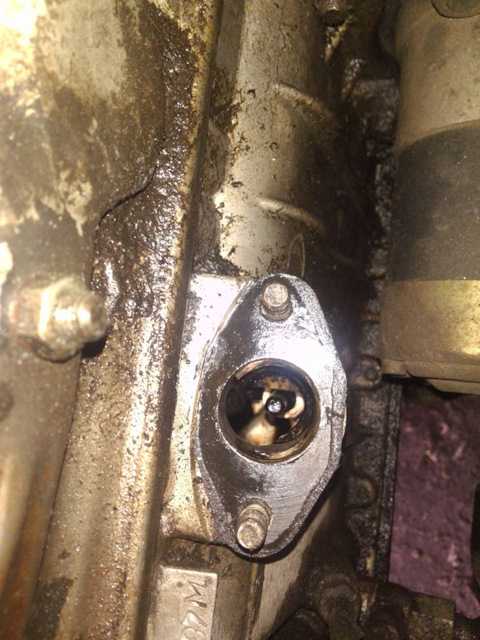

А как быть, если привод датчика-распределителя провернуло и вы не уверены в его правильном положении? самый простой способ убедиться в установке поршня в вмт на такте сжатия — отвернуть свечу зажигания и заткнуть отверстие в головке блока пробкой, которую можно скатать из газеты. Только не старайтесь затыкать слишком сильно. При проворачивании коленвала перед совмещением меток эту пробку должно выдавить, так как оба клапана на такте сжатия закрыты.

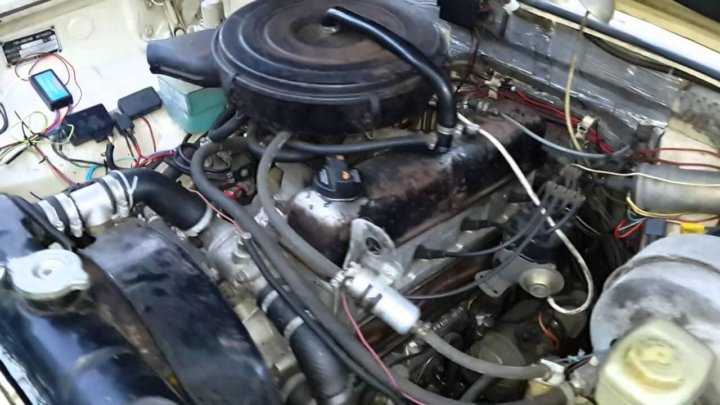

Установка Зажигания На 402 Двигатель Выставление По Меткам

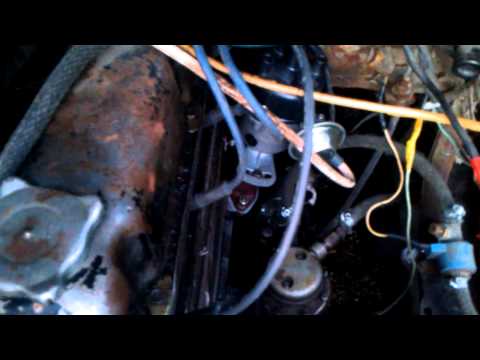

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ. (безконтактная)

Нету компрессии ЗМЗ-402 (УМЗ-4216,4215, Evotech, метка ГРМ) одна из причин.

Зажигание на 402 двигателе. Выставляем привод трамблёра.

Выставляем правильно привод трамблера. Регулируем зажигание, видео для людей без автонавыков. Все просто.

ЗАЖИГАНИЕ НА 402 ДВИГАТЕЛЕ. СТАВИМ ПРИВОД ТРАМБЛЁРА.

Очень простой порядок действий, смотрите и делайте ремонт своей машины, своими руками. Выставить зажигание.

САМАЯ ЛЕГКАЯ УСТАНОВКА ВМТ на примере 402-го двигателя автомобиля УАЗ.

Умз часть1 газораспределительный механизм.

ЗМЗ-53, 511. Выставление распредвала по меткам — GAZ ROD Гараж

Видео по выставлению распредвала моторов линейки ЗМЗ V8 по заводским меткам. Группа ВК: https://vk.com/gazrodgarage.

Как найти ВМТ 1-го цилиндра. Самый точный метод для того чтобы найти верхнюю мертвую точку.

Мои каналы: «LifeHack & Experiment» — https://www.youtube.com/channel/UCLdeRnukfHeugr5nJSKoPwQ?sub_confirmation=1 «Корч & Custom» .

Подробный видео-урок по замене шестерни ГРМ на газели бизнес без снятия поддона мотор 4216, УМЗ.

правильная установка трамблера с приводом на автомобиль УАЗ.

Установка момента зажигания на трамблере УАЗ датчике распределителе

Установка момента зажигания на трамблере УАЗ датчике распределителе Пусковой рукояткой (из автомобильног.

Регулировка зажигания стробоскопом (практическое руководство)

В данном видео я подробно расскажу как отрегулировать зажигание на карбюраторном моторе УМЗ-421, так же как.

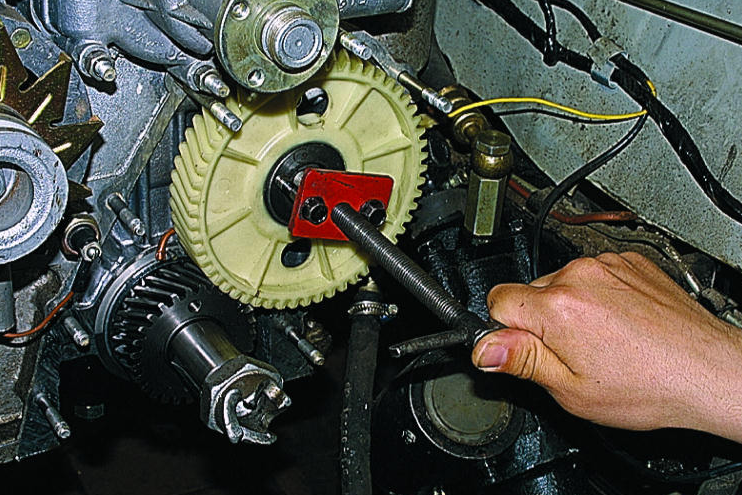

Установка распредвала с шестерней по меткам на двигателя Газель Уаз Волга 4215, 4216, 417, 402

Это видео описывает полностью как поставить и установить распредвал и шестерню распредвала на двигателя.

ВМТ Верхняя мертвая точка и НМТ в двигателе внутреннего сгорания

Что такое ВМТ и НМТ и как поставить поршни(коленвал) в безопасное положение.

Еще один из способов выставить зажигание на вашем любимом Авто. Тем, кто впервые на нашем канале, мы также.

Второй раз еду на буксире из-за срезанной шестерни грм. Шестерня прошла все лишь 34 000км. Снимаем переднюю.

Новый метод с доработкой Ремонт двигателя https://www.youtube.com/watch?v=iGaudr3L_mY&list=PLm6qNJEyYV76Cyf8xLL34nCTgPD9nVHki. Ремонт .

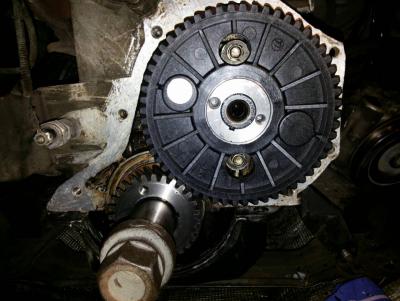

Замена шестерни.Выставление зажигание.Двигатель УМЗ 4216

Обжимка для автоэлектрика — https://got.by/3790cx Устали от связки ключей? — https://got.by/37926n Не просите прикурить — https://got.by/37.

Ремонт двигателя Газель бизнес. Замена шестерни распредвала. Установка зажигания.

Ремонтировали двигатель Газель бизнес. В принципе тот же «Ульяновец», но с инжектором. Как плюсов, так и мину.

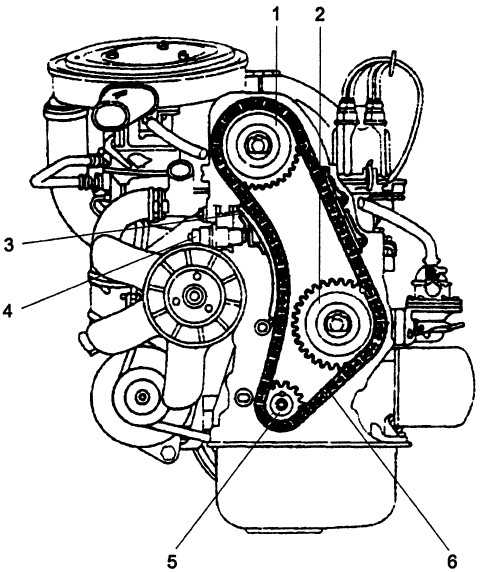

Фазы ГРМ — как проверить и выставить ВМТ, метки.

Змз 405 евро 2, евро 3

вот свежее видео про метки ГРМ и выставление фаз ГРМ:
https://youtu.be/wBMMuWsiq1g
как поменять мотор печки на Газель.

Старина прям мастер)))))))))))

Установка зажигания по любому. цилиндру (с пробкой)

Установка зажигания по любому. цилиндру (с пробкой) —

Метка распредвала внизу вверху при верной метке коленвала Шанс Сенс

Этот ролик обработан в Видеоредакторе YouTube (https://www.youtube.com/editor)

Идеальная фаза. В этом видео я расскажу как выставлять зажигание по меткам. Подписка на мой канал https://www.youtube.

Установка распределителя зажигания на двигатель ЗМЗ 402 «на коленке»

https://prom-city.com.ua/services/stogazele.html регулииуем клапана на 402 двигателе в два такта, видео с работой в режиме реальнго.

Подробная Разборка 402 двигателя (Волга) и определение ремонта

Контакты для связи. Емел ВК https://vk.com/id511176354 Кошельки если появиться желание отблагодарить за.

донат для развития канала: Яндекс кошелек 41001282828877.

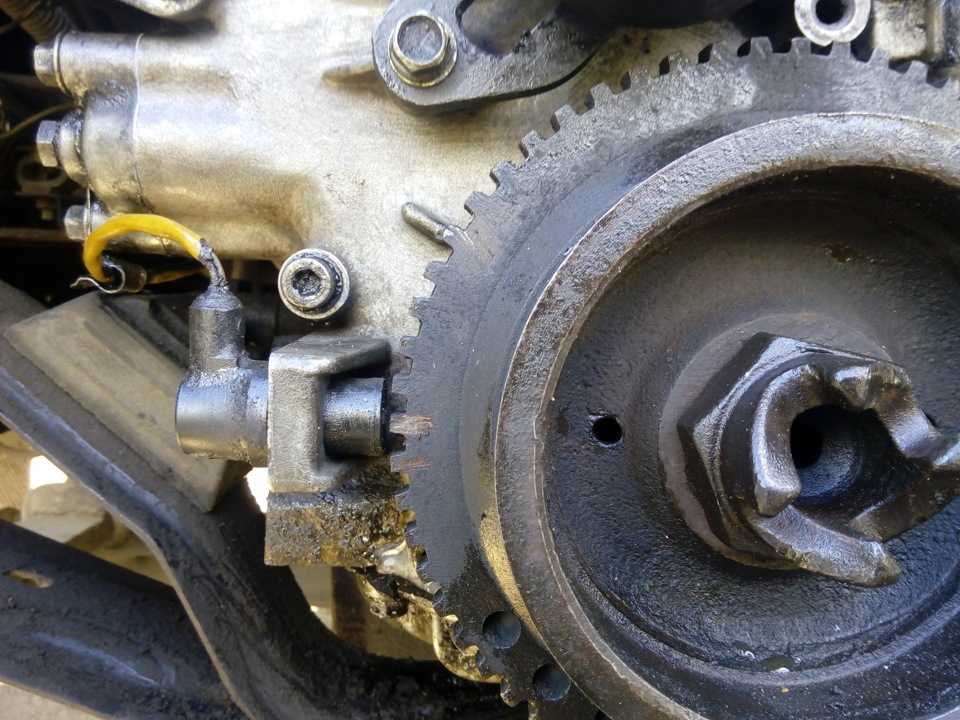

Газель Метки грм 405-406 двигатель (Евро 3), ошибка датчика Фаз «распредвала»

выставление меток грм 406 двигатель евро 3.

Начало здесь. https://www.youtube.com/AeXBn0-zhY8 Контакты для связи. Емел ВК https://vk.com/id511176354 Кошельки если .

Выставляем распредвалы на 406 моторе. Для этого у Вас должен быть специальный транспортир (в свободной прода.

Регулировка контактной группы трамблёра ВОЛГА ГАЗ 24

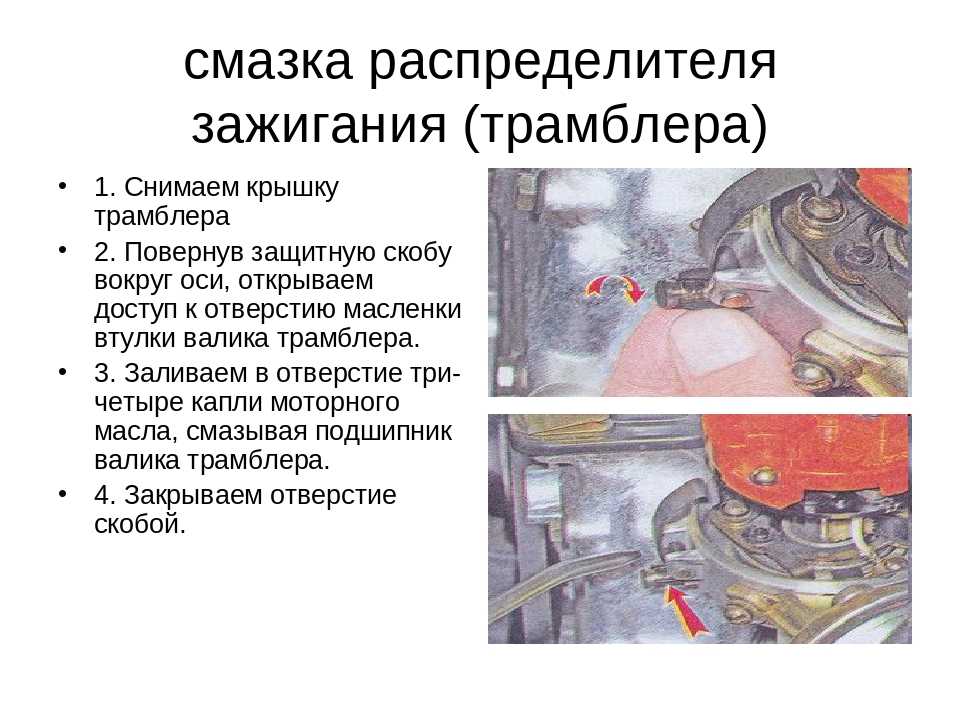

Плановое ТО трамблёра ВОЛГА ГАЗ-24.

Как стучит шестерня распредвала, и глохнет на горячую УМЗ-4216.

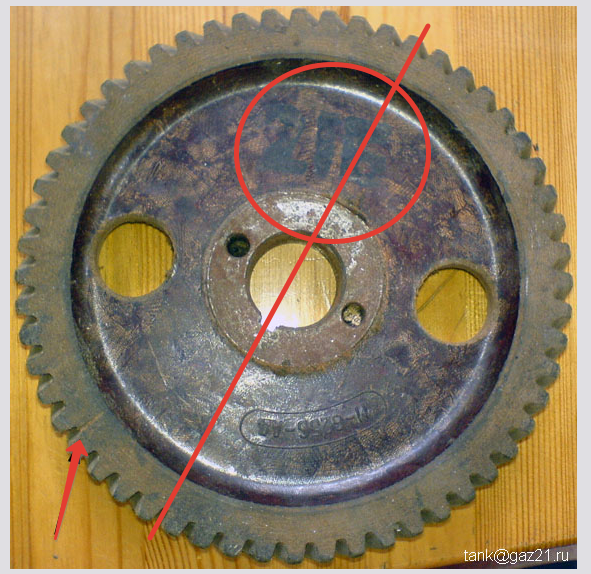

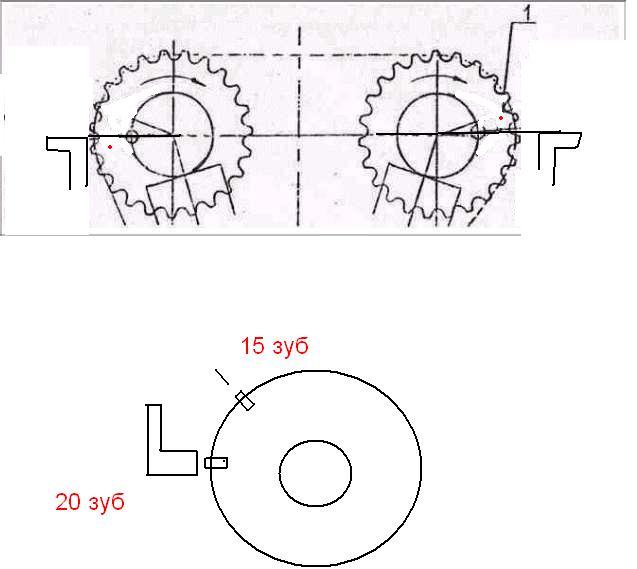

на 15 зубке метка. точнее между 15и16. ссылка. ограбления поезда.
https://youtu.be/ND61lHotpss
.

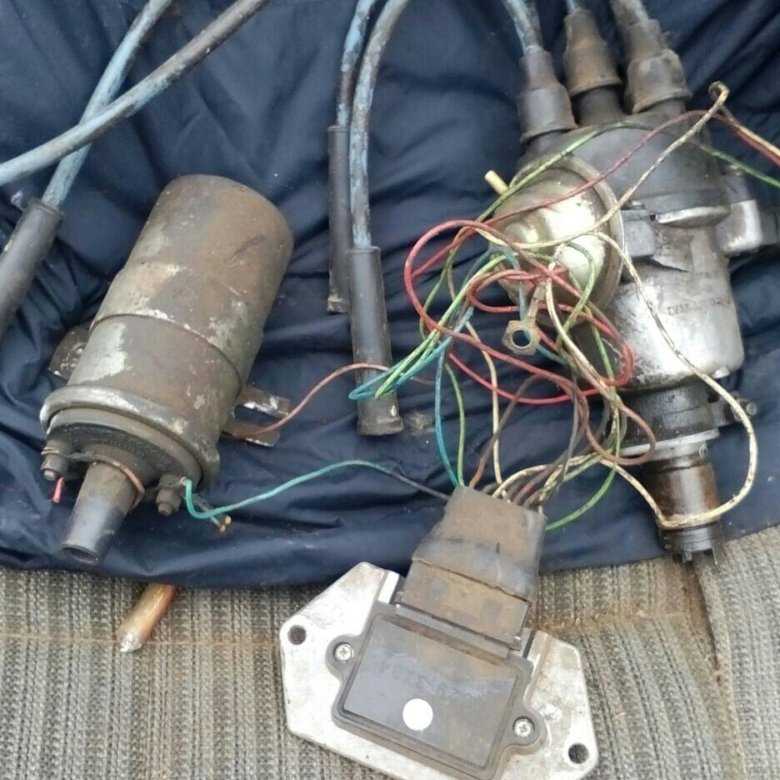

Как переделать трамблёр 402, под датчик Холла и коммутатор ВАЗ 2108.

Дорогие подписчики Низко кланяюсь , Сергею он же KORSUN STUDIO .за его бескорыстную помощь в верстке моих.

Теория ДВС: Как выставить ГРМ без меток? (пример на 8 кл двигателе)

Для желающих поддержать материально: https://secure.wayforpay.com/payment/sd220a7d8de75 ИЛИ .

Установка ТНВД (топливного насоса высокого давления) двигателя Мерседес — Бенц ОМ 422. Аналогично ставится.

Регулировка клапанов двигателя ЗМЗ 402 (ЗМЗ 410, ЗМЗ 511, ЗМЗ 5233)

Даже устанавливая новый грм, не говорит еще о том что мотор будет работать хорошо и правильно (особенно.

Автомобиль ГАЗ — 53, нет вращения распредвала, производим замену бакелитки, а так же регулируем клапана. Подр.

Не совпадают метки на шестерне грм и момент ПЕРЕКРЫТИЯ КЛАПАНОВ

Мои каналы: «LifeHack & Experiment» — https://www.youtube.com/channel/UCLdeRnukfHeugr5nJSKoPwQ?sub_confirmation=1 «Корч & Custom» .

Выставления фаз ГРМ.

ГАЗ-3110 ДВС 402-1. Замена сальниковой набивки коленвала.

Связь, коммерческие запросы: Помощь каналу: ПриватБанк 5168 7556 3188 1725, WMZ Z318291300563, WMU .

Азорские острова. Зелёное чудо Атлантики. Большой выпуск.

Инструмент, лесная мастерская и ремонт в избе адвоката Егорова / 3 серия 6 сезон

БЕЗ ДУШИ: Тимур Батрутдинов | Вопросы Медведеву, цензура в Камеди Клаб, Холостяк и девушки.

САМАЯ СЫРНАЯ четырёхэтажная пицца за всю историю Славных Обзоров.

Управление и установка зажигания ZMZ 402: секреты и советы
Зажигание на 402 двигатель.
Как установить это самостоятельно зажигание?
Видео по установке шагового распределителя ZMZ 402
Регулировка момента зажигания двигателя ЗМЗ-402

Управление и установка зажигания ZMZ 402: секреты и советы

Двигатель ЗМЗ 402. один из продуктов российского автопрома, широко используемый в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Для обеспечения правильной работы двигателя машина правильно установлена зажигание. Затем вы узнаете, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, вам необходимо знать некоторые аспекты устройства. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и предварительно настроенными контроллерами. вакуумными и центробежными (создатель видео смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высокого напряжения вдоль блока цилиндров с учетом порядка их работы.

Для правильного распространения импульса используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

READ Какие Обороты Двигателя На Холодном Двигателе

Правильно установить зажигание 402 двигателя, необходимо учитывать учет свойств (программного обеспечения), изложенных ниже:

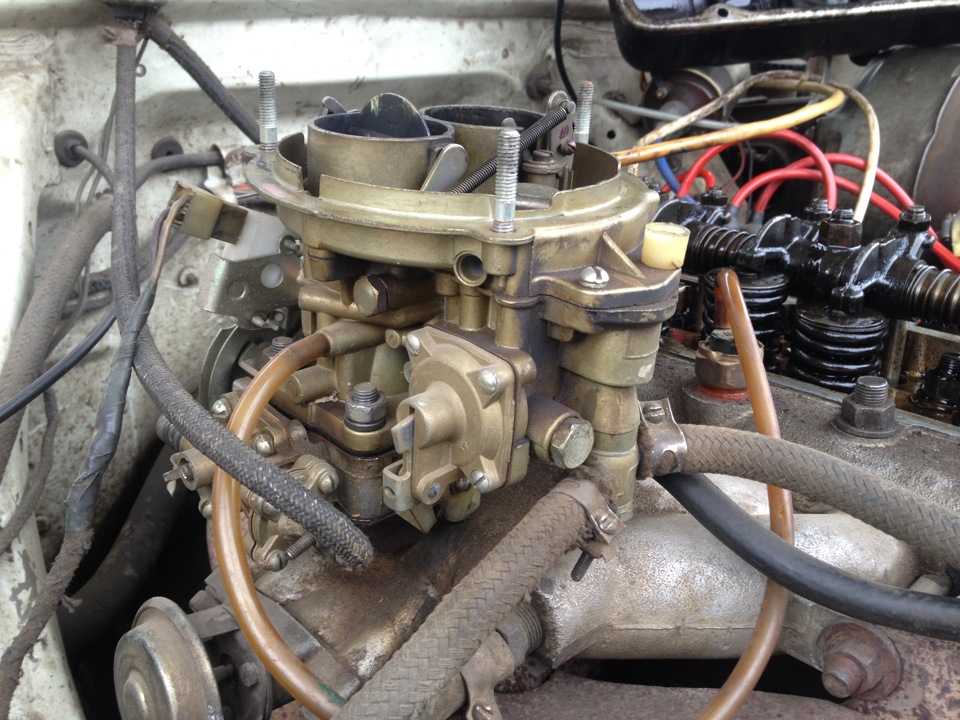

Как установить зажигание на двигатель карбюратора 402 |

порядок работы цилиндров сначала 1-го, затем 2-го, затем 4-го и 3-го;
ротор переключающего элемента вращается против часовой стрелки;
на центробежном устройстве угол продвижения составляет от 15 до 18 градусов;
на вакуумном устройстве миф представляет собой показатель от 8 до 10 градусов;
для свободного движения на СЗ требуется не более 0,8 мм;
Ожидаемое значение резистора от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в диапазоне 4-7 кО;
в обмотке статора уровень сопротивления должен быть не менее 0,45 и даже не менее 0,5 кОм.

Зажигание на 402 двигатель.

Мы правильно установили привод распределителя. регулируемый зажигание, видео для граждан без автомобильных навыков. Это очень просто.

Разобранный дистрибьютор ЗМЗ

Как установить это самостоятельно

зажигание?

Как работает блок зажигания на ZMZ 402? Коленчатый вал должен быть заранее установлен в положение, соответствующее углу в 5 градусов.

Установите время следующим образом:

На трансмиссии мы объединяем средний риск его вала на крышке головки цилиндров, другими словами, в конце такта сжатия 1 цилиндра.
Если распределитель не был снят с агрегата, такт сжатия 1-цилиндра можно определить путем открытия его крышки. Ползунок должен быть установлен напротив внутреннего контакта, который соединен кабелем со свечой. Если вы обнаружите, что сжатие не удалось, удалите программное обеспечение, установленное в первом цилиндре. После этого отверстия нужно будет закрыть тканью, предпочтительно бумагой. Необходимо начать крутить коленчатый вал, в тот момент, когда картонная пробка выдувается потоком воздуха, начнется ход сжатия.
Теперь полезен гаечный ключ на 10. благодаря его использованию необходимо немного ослабить болт октанатора, при этом нет необходимости откручивать сам винт.
Далее это принимать его масштаб равен нулю, он примерно посередине.
После выполнения этих шагов используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины регулировки октана.
Теперь необходимо повернуть корпус распределителя так, чтобы метки были совмещены. А именно, речь идет о красноватой отметке на роторе, кроме того, о риске для статора. Когда установка привода устройства завершена, распределитель должен удерживаться в одной позиции одной рукой, а винт ввинчиваться другой рукой.

READ Как Сбросить Ошибки На Опель Астра Н

1. Установите теги. 3.5. Установите масштаб на ноль. 3. Совместите метки на распределителе.

Некоторые экспонаты зажигание используя строб. Время от времени установка момента зажигания не дает результатов. двигатель работает три раза и не работает на полную мощность. Причина. отказ дистрибьютора в целом. Замена или ремонт дистрибьютора может решить проблему.

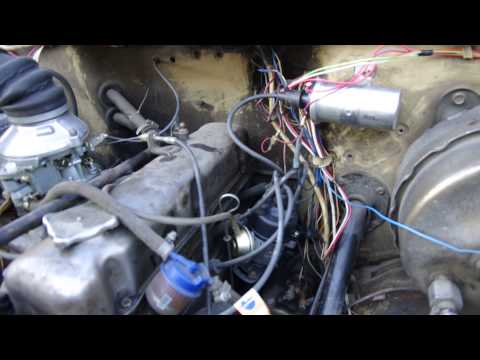

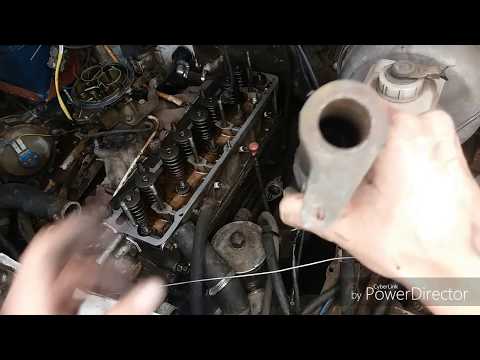

Видео по установке шагового распределителя ZMZ 402

Регулировка момента зажигания двигателя ЗМЗ-402

Двигатель типа ZMZ0-402 является бесконтактным, с датчиком импульса зажигания (генератором) и встроенными вакуумными и центробежными регуляторами времени зажигания (1908.3706).

Датчик распределения имеет две функции: он определяет искровой момент и распределяет импульсы высокого напряжения на цилиндры в порядке их работы. Для этого используйте ползунок, установленный на валу датчика-распределителя.

Слайдер имеет антиреференсный резистор.

Переключатель (1313734) размыкает цепь питания первичной катушки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техно имеет набор программ зажигания учета

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Распределитель предназначен для выполнения определенных функций:

Устанавливать момент нужно так:

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность.

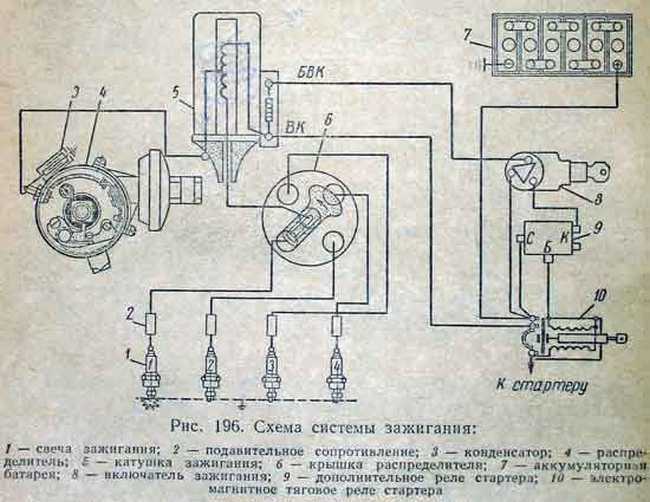

В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
• Контактная система
• Бесконтактная система

Для ЗМЗ 402 модели этот порядок выглядит так:

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
• Неустойчивая работа мотора на холостом ходу
• Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
• Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)
• Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
• Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)
• Повышенный расход топлива

Читать еще: Как сделать ланос теплым

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
• Проблема с запуском мотора (Нужно несколько попыток)
• Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
• Свечи зажигания светло-серого или белого цвета
• Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
• Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы:
• Порядок работы двигателя 1-2-4-3
• Ротор трамблера вращается против часовой стрелки
• Люфт на свече зажигания должен быть не более 0,8мм
• Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм
• Значение сопротивления на свече зажигания колеблется от 4 до 7кОм
• Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель).
Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок
корректор-октана.
Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Читать еще: Как сделать переднюю подвеску

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

При снятом датчике-распределителе производится настройка следующим образом:

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Распределитель предназначен для выполнения определенных функций:

Разобранный трамблер для ЗМЗ

Устанавливать момент нужно так:

Читать еще: Как определить тип двигателя

1. Выставьте метки.

2. Установите шкалу на ноль.

3. Совместите метки распределителя.

Вы умеете выставлять зажигание?

Как Выставить Зажигание На 402 Двигатель Карбюратор

Управление и установка зажигания ZMZ 402: секреты и советы

Двигатель ЗМЗ 402 — один из продуктов российского автопрома, широко используемый в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Для обеспечения правильной работы двигателя машина правильно установлена зажигание. Затем вы узнаете, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, вам необходимо знать некоторые аспекты устройства. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и предварительно настроенными контроллерами — вакуумными и центробежными (создатель видео смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

Как установить зажигание на двигатель карбюратора 402 |

Разобранный дистрибьютор ЗМЗ

Установите время следующим образом:

1. Установите теги. 3.5. Установите масштаб на ноль. 3. Совместите метки на распределителе.

Система зажигания змз 402. Распределитель зажигания

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание . Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Чтоб верно произвести настройку и регулировку зажигания ЗМЗ 402, следует знать некие аспекты о работе агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (создатель видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Читайте так же

Чтоб верно установить зажигание на 402 движок, нужно учесть свойства позволяющей вести бухгалтерский учет (софт), выставленные ниже:

Как выставить зажигание на 402 двигатель карбюратор.

порядок функционирования цилиндров — поначалу 1-ый, потом 2-ой, позже 4-ый и 3-ий;
ротор распределительного элемента крутится против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве } миф показатель от 8 до 10 градусов;
свободный ход на СЗ обязан не свыше 0.8 мм;
показатель сопротивления резистора ожидается от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления обязан менее 0. 45 и даже не наименее 0.5 кОм.

Зажигание на 402 двигателе.

Выставляем верно привод трамблера. Регулируем зажигание , видео гражданам без автонавыков. Все очень просто.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить

зажигание ?

Как делается установка зажигания на ЗМЗ 402? Коленвал нужно поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент необходимо так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, другими словами в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с агрегата, такт сжатия на 1 цилиндре есть вариант выявить методом открытия его крышки. Нужно, чтоб бегунок установили напротив внутреннего контакта, который подключен средством кабеля к свече. Если найти так сжатия не выходит, производят демонтаж СЗ, установленной в первом цилиндре. После такого факта отверстие потребуется закрыть ветошью, а лучше — бумагой. Коленвал необходимо начать крутить, в тот момент, когда картонная пробка будет выбита воздушным потоком, начнется такт сжатия.
Сейчас пригодится ключ гаечный на 10 — благодаря его использованию нужно незначительно ослабить болт октан-корректора, при всем этом сам винт выкручивать нет нужды.
Дальше, следует выставить его шкалу на нулевой показатель, это примерно середина шкалы.
После выполнения этих действий с помощью гаечного ключа на 10 нужно ослабить болт, который фиксирует пластинки октан-корректора.
Сейчас необходимо провернуть корпус трамблера таким макаром, чтоб были совмещены метки. А именно, идет речь о красноватой метке, расположенное на роторе, кроме того риске на статоре. Когда установка привода устройства будет завершена, трамблер нужно одной рукою задерживать в данном положении, 2-ой рукою закручивается болт.

Читайте так же

1. Выставьте метки. 3.5. Установите шкалу на ноль. 3. Совместите метки распределителя.

Некоторые выставляют зажигание стробоскопом. Время от времени выставление момента зажигания не дает результатов — движок продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в общем. Делему может решить подмена либо ремонт трамблера.

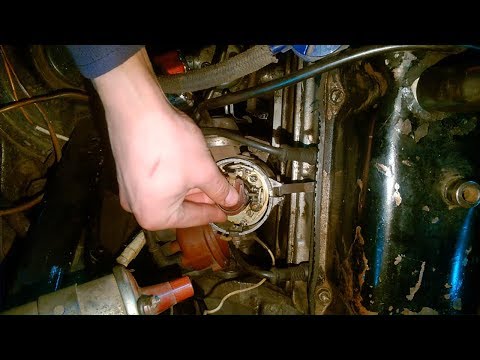

Видео «Пошаговая установка трамблера на ЗМЗ 402»

Регулировка момента зажигания двигателя ЗМЗ-402

Страничка 1 из 2.4

На движке типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и интегрированным вакуумным и центробежным регуляторами опережения зажигания.

Установка системы зажигания

Для размеренной, экономной работы мотора огромное значение имеет верная установка системы зажигания . Для полного сгарения топлива искровой разряд в свече зажигания должен быть раньше верхней мёртвой точки поршня цилиндра, так как нужно время для сгорания топлива. Угол поворота коленвала от момента возникновения искрового разряда до верхней мёртвой точки называется углом опережения зажигания.

Установка системы зажигания.

Для пуска двигателя достаточно установить зажигание в момент прохождения поршнем верхней мёртвой точки или близкой к этому моменту. Установка системы зажигания требуется при снятии трамблёра на автомобилях ВАЗ и снятия привода трамблёра на автомобилях ГАЗ, ЗИЛ, АЗЛК и др.

Способы установки зажигания.

При установки систему зажигания есть два способа.

Первый способ установки зажигания.

Первый способ подходит ко всем двигателям с контактной или бесконтактной системой зажигания. Для установки выкручивается свеча первого цилиндра, а отверстие затыкается пальцем (при установке с помощником) или не тугой пробкой из бумаги или другого материала. После этого проворачивается двигатель заводной рукояткой, а при её отсутствии поднятым ведущим колесом при включенной передаче. Повышение давления в цилиндре под пальцем или выбивание пробки означает движение поршня вверх при такте сжатия.

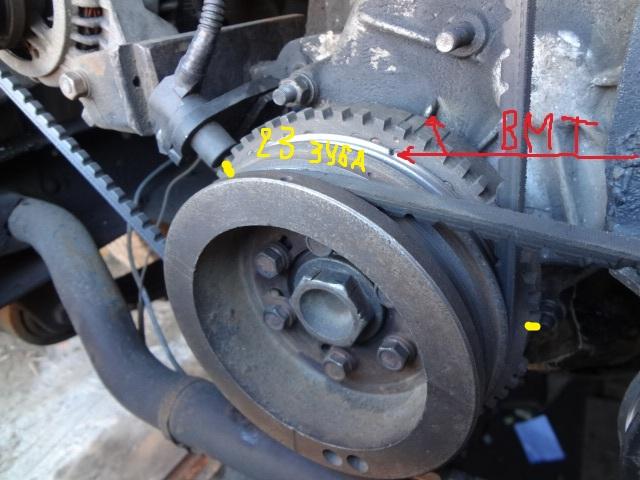

После определения такта сжатия надо совместить метки верхней мёртвой точки. Расположение меток индивидуально для каждого двигателя. Для двигателей ВАЗ, ГАЗ-402 мети располагаются на шкиве коленвала и передней крышке, у двигателей ГАЗ-52, ГАЗ-66 расположены на маховике и кожухе моховика.

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ.(безконтактная)

Установка трамблера с приводом

правильная установка трамблера с приводом на автомобиль УАЗ.

После установки верхней мёртвой точки надо установить трамблёр таким образом, что бы бегунок был направлен на вывод первого цилиндра крышки трамблёра. При установке системы зажигания ГАЗ, УЗМИ с бесконтактным трамблёром, надо совместить метку на якоре трамблёра со стрелкой на статоре.

Если все действия выполнены правильно и нет неисправности других систем, двигатель должен завестись.

Второй способ установки зажигания.

Для четырёх цилиндровых двигателей можно не определять такт сжатия для первого цилиндра, но при этом надо учитывать, что при установке меток верхней мёртвой точки такт сжатия может быть в первом или четвёртом цилиндре.

При установке трамблёра в этом случае , сначала устанавливаются метки верхней мёртвой точки , как описано в первом случае и так же как в первом случае устанавливается на место трамблёр.

Если при попытке пуска двигателя он не заведётся, то надо развернуть провода на крышке трамблёра. Для этого надо поменять местами провода первого цилиндра с четверым цилиндром и соответственно поменять местами провода второго и третьего цилиндра.

Регулировка зажигания.

После пуска двигателя надо отрегулировать угол опережения зажигания. Существует два способа регулировки, при помощи стробоскопа и на слух при движении.

При регулировке зажигания при помощи стробоскопа контролируется момент возникновение искрового разряда и совмещение меток верхней мёртвой точки цилиндра. Установка момента зажигания стробоскопом является точной, но рассчитано на эталонный двигатель и качественный бензин. Поэтому, как показала практика, лучше устанавливать момент зажигания на слух при движении автомобиля.

Для установки на слух на прямом ровном участке дороги при скорости 40 км/час. производится резкое нажатие на педаль газа. При резком нажатии должен быть слышен непродолжительный металлический стук в двигателе. Обычно в этом случае говорят Стук поршневых пальцев, но на самом деле это стук юбки поршня о стенки цилиндра при движении поршня вверх когда произошло сгорание топлива и давление на дно поршня избыточное.

Если стук отсутствует зажигание позднее, при продолжительном стуке раннее. Эта регулировка рекомендуется после каждой дозаправки, ввиду несоответствия фактического октанового числа заявленному.

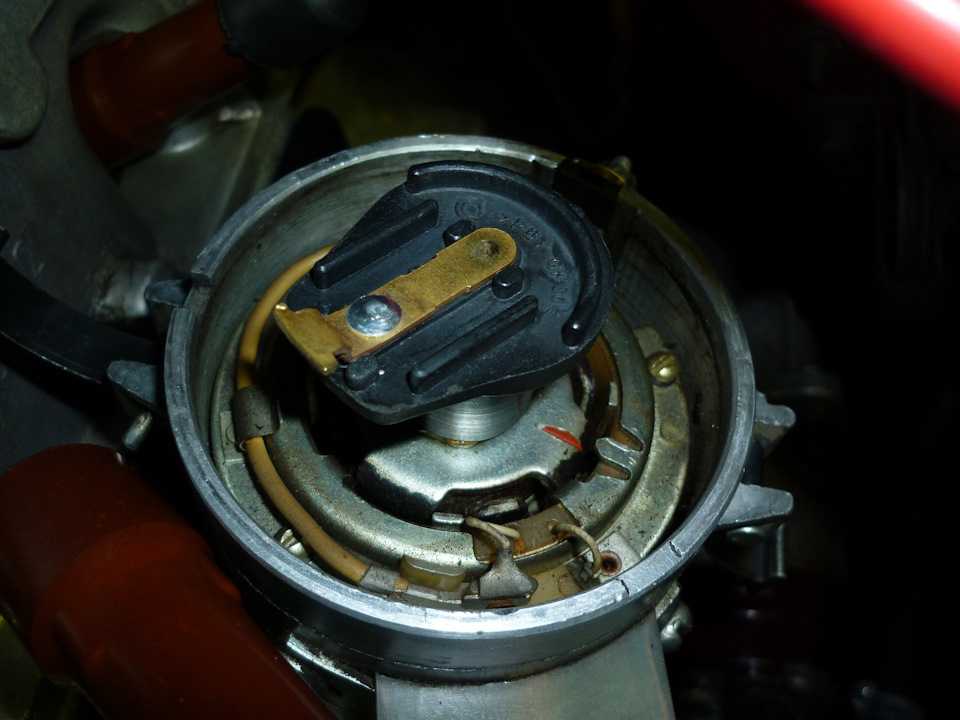

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

Как правильно установить трамблер на уаз 417

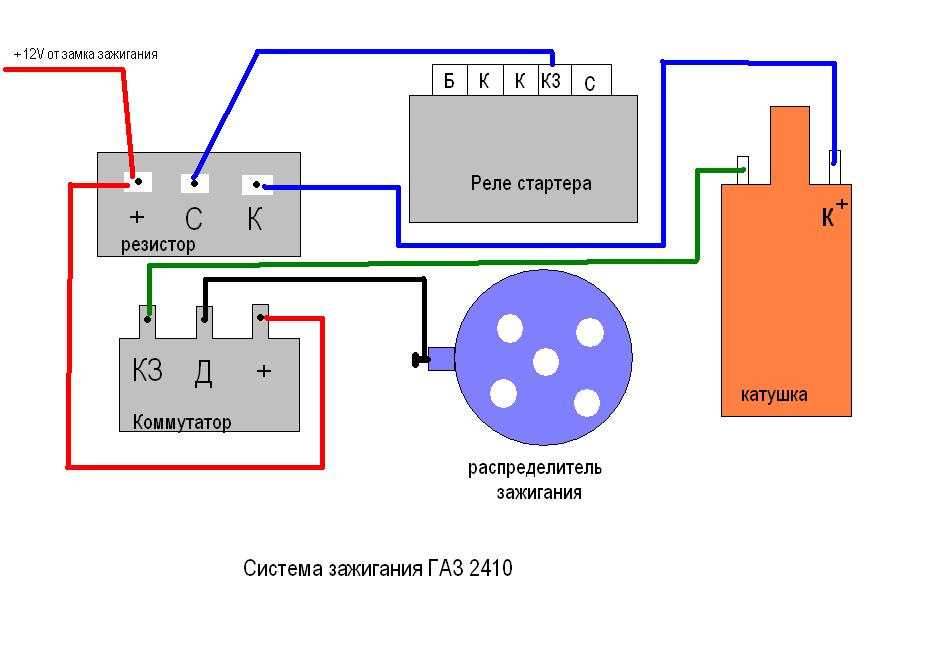

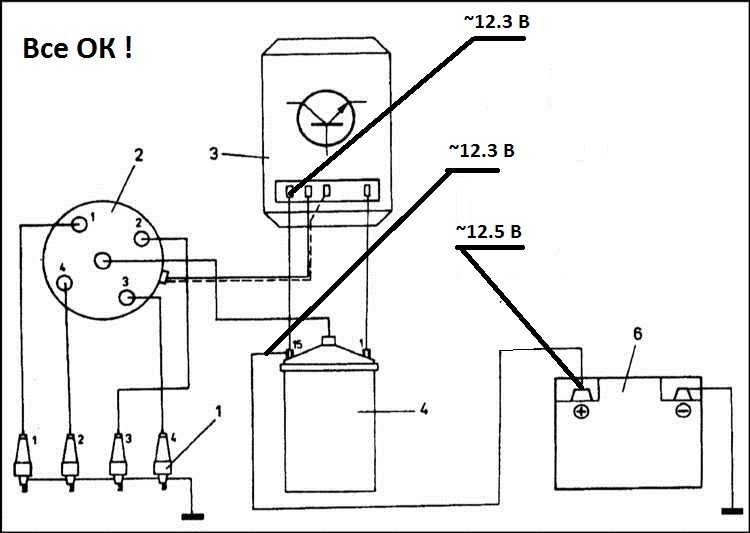

Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0. 45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

AvtoZam.com

Страница 1 из 2

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

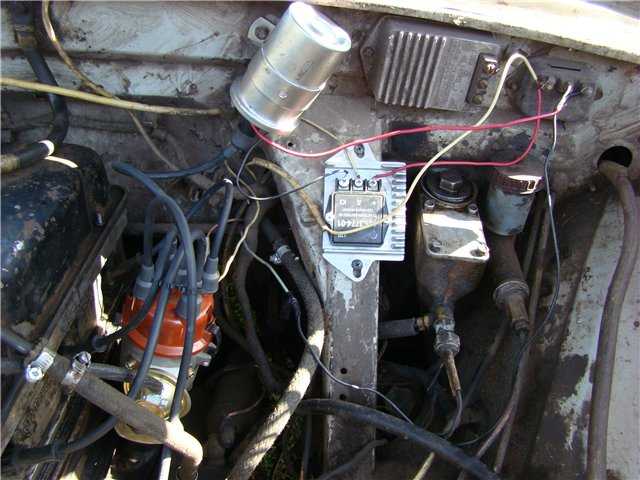

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания
Порядок работы цилиндров
Направление вращения ротора распределителя	против часовой
Угол опережения зажигания max, град:
центробежный регулятор
вакуумный регулятор
Зазор свечи зажигания, мм
Сопротивление резистора бегунка*, кОм
Сопротивление наконечника свечи, кОм
Сопротивление центрального контакта крышки*, кОм
Сопротивление обмотки статора, кОм
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

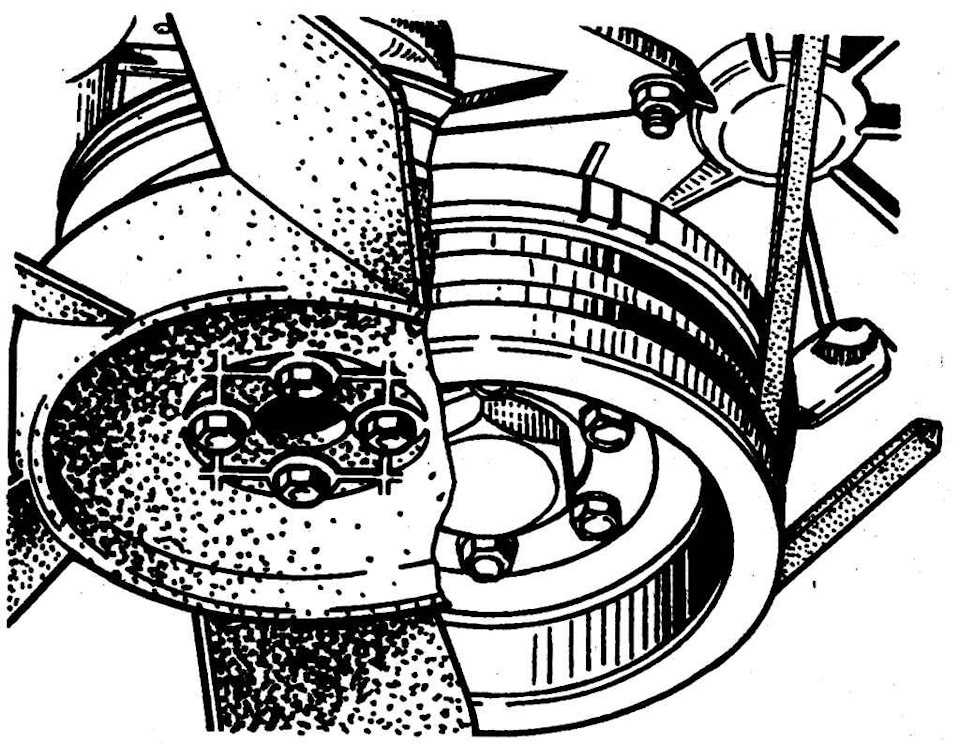

Рис. 1

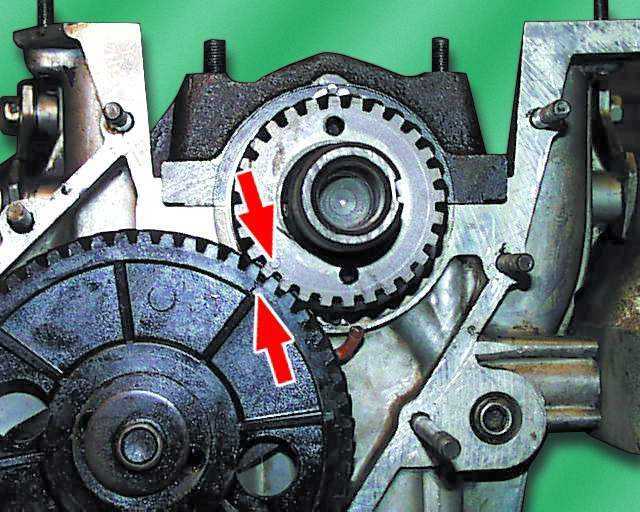

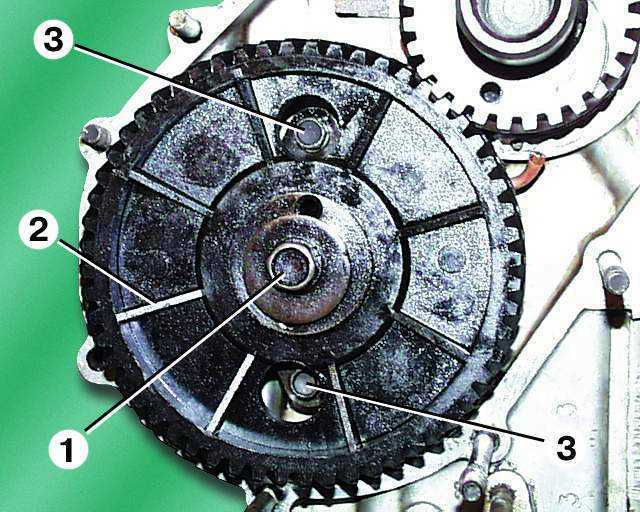

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

avtomechanic.ru

Регулировка момента зажигания двигателя ЗМЗ-402

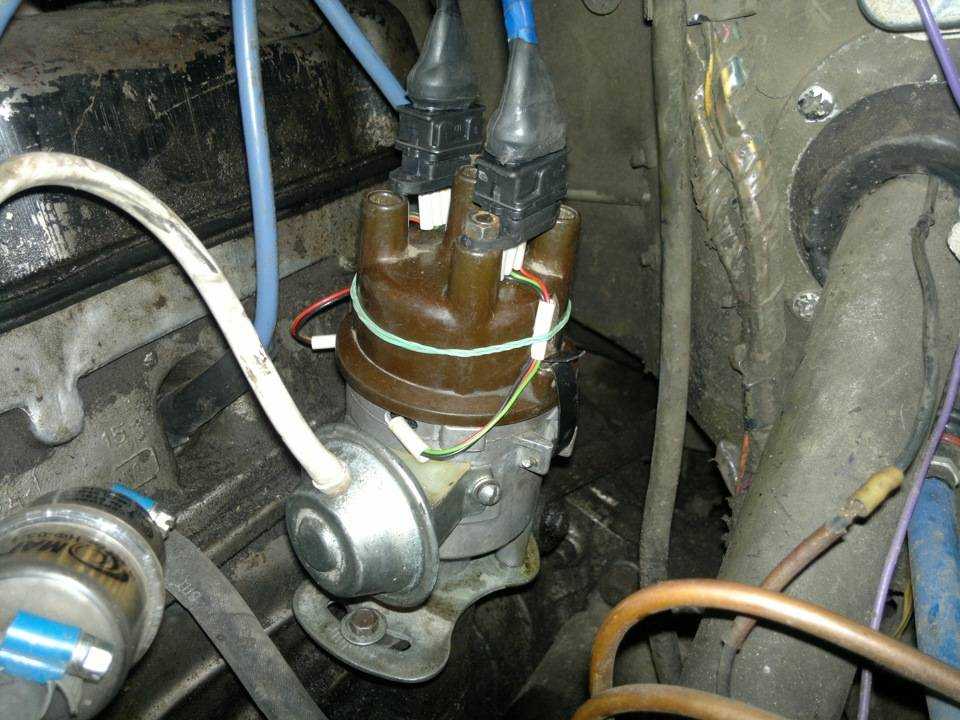

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка зажигания ЗМЗ 402

1 Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. 2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра). 3. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен. 4. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия. 4.Ключом «на 10» ослабляем винт октан-корректора 5 . Устанавливаем его шкалу на нулевое деление (середина шкалы). 6.Ключом «на 10» ослабляем винт крепления пластины октан-корректора Регулировка момента зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт. Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

weekly-news.ru

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 2 из 2

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля. Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Датчик-распределитель 19.3706 бесконтактной электронной системы зажигания двигателя ЗМЗ-4021, устанавливаемого на автомобили УАЗ, представляет собой генератор, который вырабатывает импульсы напряжения для управления транзисторным коммутатором, а также служит для распределения импульсов тока высокого напряжения по свечам зажигания.

Датчик-распределитель 19.3706 системы зажигания двигателя ЗМЗ-4021.

В датчике-распределителе имеются два автомата для регулирования момента зажигания в зависимости от оборотов и нагрузки двигателя. На автомобилях УАЗ датчик-распределитель 19.3706 работает совместно с транзисторным коммутатором 131.3734 и зажигания Б116 или Б116-01.

Установка датчика-распределителя 19.3706 на двигатель ЗМЗ-4021.

Перед установкой датчика-распределителя на двигатель необходимо снять его крышку и очистить ее от пыли и грязи. Внутреннюю поверхность крышки протереть тканью, смоченной в бензине. Проверить нет ли заеданий центрального контакта крышки. Он должен свободно утапливаться в гнезде крышки и возвращаться под действием пружины.

После осмотра крышки установить ее на место и надежно до упора установить провода высокого напряжения к в гнезда крышки. Если провода ненадежно держатся в гнездах, необходимо несколько развести лепестки наконечников.

Следует учесть, что возникновение дополнительного искрового промежутка в цепи высокого напряжения из-за неплотной посадки проводов высокого напряжения в гнезда крышки, приводят к выгоранию пластмассы крышки с последующим выходом из строя крышки распределителя или к нарушению нормальной работы двигателя ЗМЗ-4021.

Зачищать напильником внутренние электроды крышки или токоразносную пластину бегунка нельзя, так как это приведет к увеличению зазоров в высоковольтной цепи и может в дальнейшем произойти пробой пластмассы крышки или бегунка. Перед установкой надо смазать фильц оси ротора датчика-распределителя моторным маслом, для смазки необходимо снять бегунок.

Исправность датчика-распределителя необходимо проводить на специализированном стенде. Характеристики центробежного и вакуумного автоматов датчика-распределителя должны соответствовать данным, приведенным ниже в таблице.

Если характеристики автоматов не соответствуют указанным данным датчик-распределитель 19.3706 необходимо заменить или отремонтировать. После установки датчика-распределителя на двигатель ЗМЗ-4021 необходимо произвести установку зажигания.

Установка зажигания на двигателе ЗМЗ-4021.

Для установки зажигания необходимо:

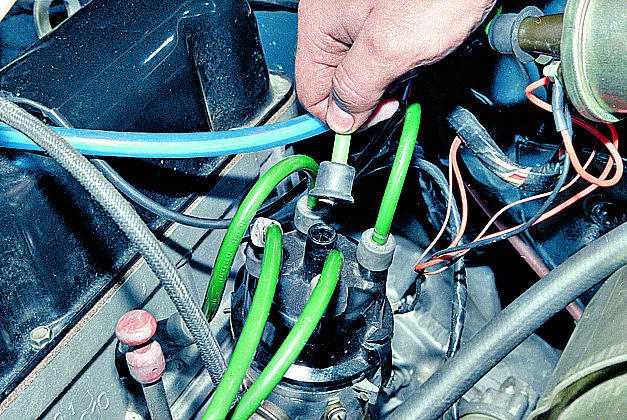

— снять крышку датчика-распределителя,
— вывернуть первого цилиндра,
— закрыв пальцем отверстие свечи первого цилиндра, или свернув из бумаги конусный стаканчик и вставив его в отверстие для свечи зажигания, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха, это произойдет в начале хода сжатия,
— убедившись, что сжатие началось, осторожно проворачивать вал двигателя до совпадения указателя со второй на шкиве коленчатого вала,
— убедиться, что бегунок стоит против внутреннего контакта крышки, соединенного с проводом, идущим к свече зажигания первого цилиндра,
— установить шкалу октан-корректора на нулевое деление,
— ослабить болт крепления датчика-распределителя к пластине октан-корректора, он находится на нижней части корпуса распределителя, и повернуть корпус датчика-распределителя до совмещения красной риски на роторе и стрелки на статоре датчика-распределителя,

— удерживая корпус распределителя от проворачивания, затянуть болт крепления и поставить крышку на место,

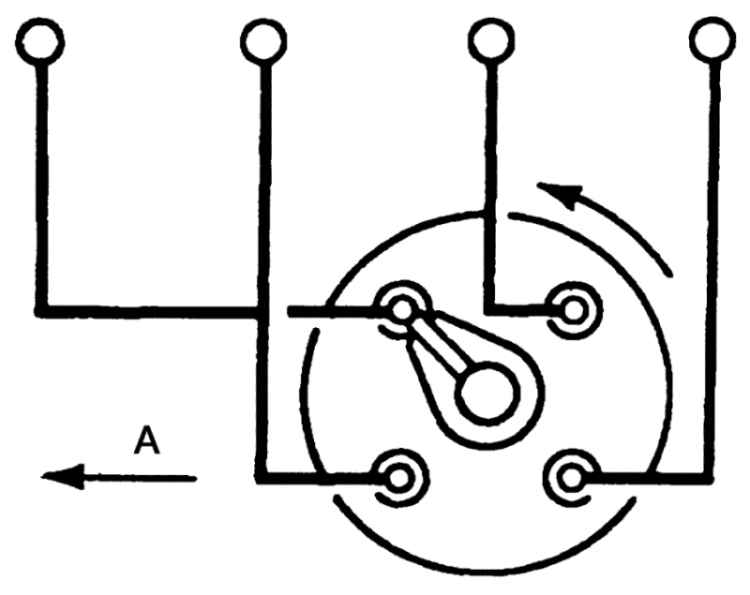

— проверить правильность присоединения проводов от свечей зажигания, начиная с первого цилиндра, провода должны быть присоединены в порядке 1, 2, 4, 3 считая против часовой стрелки.

После каждой установки зажигания, а также смены сорта топлива следует уточнить установку момента зажигания прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания надо делать октан-корректором, не ослабляя болта крепления корпуса датчика-распределителя. При повороте корпуса датчика-распределителя по часовой стрелке установка зажигания будет более ранней, против часовой стрелки — более поздней.

Как Выставить Зажигание На 402 Двигатель Карбюратор ~ AUTOTEXNIKA.RU

Содержание

Авто Частный

Управление и установка зажигания ZMZ 402: секреты и советы

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высокого напряжения вдоль блока цилиндров с учетом порядка их работы.

Как установить зажигание на двигатель карбюратора 402 |

порядок работы цилиндров сначала 1-го, затем 2-го, затем 4-го и 3-го;
ротор переключающего элемента вращается против часовой стрелки;
на центробежном устройстве угол продвижения составляет от 15 до 18 градусов;
на вакуумном устройстве миф представляет собой показатель от 8 до 10 градусов;
для свободного движения на СЗ требуется не более 0,8 мм;
Ожидаемое значение резистора от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в диапазоне 4-7 кО;
в обмотке статора уровень сопротивления должен быть не менее 0,45 и даже не менее 0,5 кОм.

Зажигание на 402 двигатель.

Разобранный дистрибьютор ЗМЗ

Как установить это самостоятельно

зажигание?

Установите время следующим образом:

На трансмиссии мы объединяем средний риск его вала на крышке головки цилиндров, другими словами, в конце такта сжатия 1 цилиндра.
Если распределитель не был снят с агрегата, такт сжатия 1-цилиндра можно определить путем открытия его крышки. Ползунок должен быть установлен напротив внутреннего контакта, который соединен кабелем со свечой. Если вы обнаружите, что сжатие не удалось, удалите программное обеспечение, установленное в первом цилиндре. После этого отверстия нужно будет закрыть тканью, предпочтительно бумагой. Необходимо начать крутить коленчатый вал, в тот момент, когда картонная пробка выдувается потоком воздуха, начнется ход сжатия.
Теперь полезен гаечный ключ на 10. благодаря его использованию необходимо немного ослабить болт октанатора, при этом нет необходимости откручивать сам винт.
Далее это принимать его масштаб равен нулю, он примерно посередине.
После выполнения этих шагов используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины регулировки октана.
Теперь необходимо повернуть корпус распределителя так, чтобы метки были совмещены. А именно, речь идет о красноватой отметке на роторе, кроме того, о риске для статора. Когда установка привода устройства завершена, распределитель должен удерживаться в одной позиции одной рукой, а винт ввинчиваться другой рукой.

1. Установите теги. 3.5. Установите масштаб на ноль. 3. Совместите метки на распределителе.

Видео по установке шагового распределителя ZMZ 402

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2.4

Слайдер имеет антиреференсный резистор.

Техно имеет набор программ зажигания учета

Источник

Двигатель змз 402 инжектор технические характеристики

Многие помнят двигатели 402 и работы цилиндров, устанавливаемых на автомобилях «Волга», «Газель».

Содержание

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0. 45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Видео «Пошаговая установка трамблера на ЗМЗ 402»

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2

В бегунке установлен помехоподавительный резистор.

Техническая характеристика системы зажигания

Видео

Видеоматериал расскажет о двигателе ЗМЗ 402, а также поведает о некоторых тонкостях и нюансах капитального ремонта

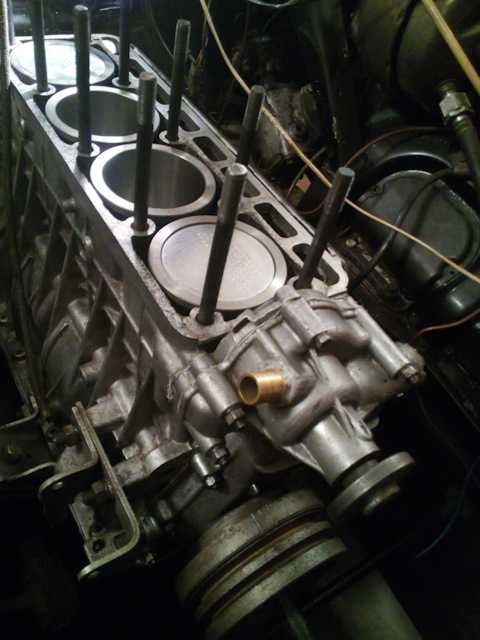

Снятие ГБЦ

Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так что откручивать надо плавно. Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу.

То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Диагностика

В этом режиме проводится определение твердости и толщины шеек коленчатого вала и последующей ремонтопригодности узла. Аналогичная процедура применяется к блоку цилиндров ЗМЗ-402, промеряются гильзы с вычислением возможного объема починки поршней. По возможности детали шлифуются и протачиваются, или меняются на новые элементы.

На диагностической операции выявляются трещины в корпусе. Для этого закрывают все отверстия, кроме впускного гнезда для подачи хладагента. В него подается керосин или горячая вода, которая покажет наличие деформаций. Если они имеются, агрегат подлежит сварочной обработке. Используется аргонная техника, так как блок сделан из алюминия. В некоторых случаях может применяться холодная сварка.

Двигатель 402 Газель характеристики и ремонт.

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705 карбюраторный, четырехцилиндровый, рядный, четырехтактный с двумя клапанами на цилиндр и распределительным валом в блоке цилиндров. Порядок работы цилиндров: 1-2-4-3. Блок цилиндров автомобилей Газель ГАЗ-2705 — литой из алюминиевого сплава, цилиндры вставные чугунные, уплотненные медными кольцами. Между цилиндрами выполнены протоки для охлаждающей жидкости.

В передней части двигателя расположен привод клиновым ремнем насоса охлаждающей жидкости, вентилятора и генератора. К задней привалочной плоскости блока цилиндров крепится картер сцепления. Силовой агрегат крепится к раме автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя, а третья опора установлена под задним картером коробки передач.

Коленвал ЗМЗ-402 автомобилей Газель ГАЗ-2705— чугунный, литой вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено двумя упорными шайбами. Шатуны — стальные, кованые, двутаврового сечения, нижней (разъемной) головкой они соединяются с коленчатым валом через шатунные подшипники скольжения, верхней головкой — с поршневым пальцем.

Палец плавающего типа, он свободно поворачивается в бобышках поршня и в бронзовой втулке верхней головки шатуна. Осевое перемещение поршневого пальца ограничено двумя стопорными кольцами, установлеными в проточках бобышек поршня. Поршни — литые, из алюминиевого сплава, с двумя компрессионными и одним маслосъемным кольцами. Головка блока цилиндров ЗМЗ-402 автомобилей Газель ГАЗ-2705 отлита из алюминиевого сплава, с запрессованными чугунными седлами и прессованными из порошкового материала направляющими втулками клапанов.

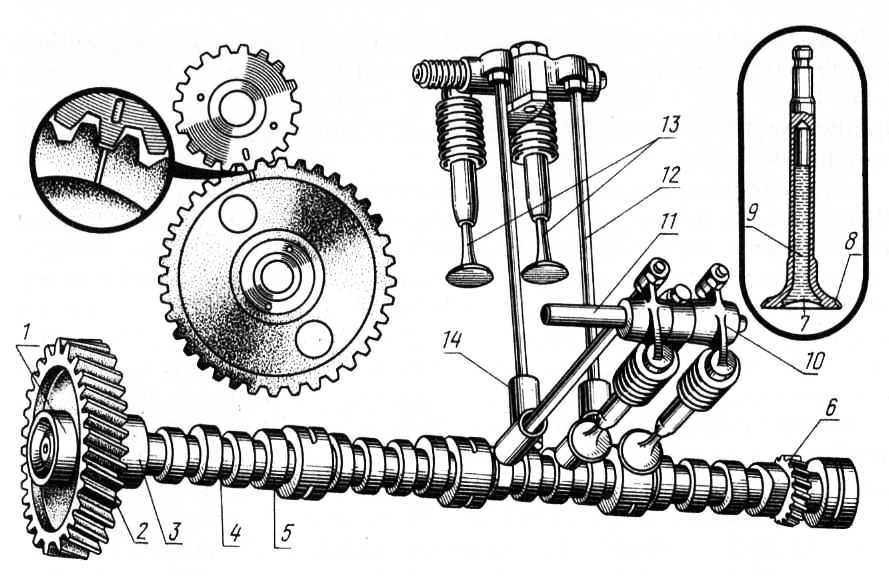

Клапаны приводятся в действие через цилиндрические толкатели, штанги и коромысла. Каждый клапан снабжен двумя пружинами. Распредвал Газель ГАЗ-2705— литой, чугунный, вращается в пяти подшипниках скольжения. От осевых смещений он удерживается пластиной, входящей в выточку вала и установленной на передней части двигателя. Привод распределительного вала — косозубыми шестернями, при этом ведомая шестерня для снижения шума выполнена из текстолита или полиамида.

Система смазки двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала, подшипники валика привода масляного насоса, подшипники коромыcел, верхние концы штанг толкателей и шестерни привода распределительного вала. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от распределительного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр. Система вентиляции картера двигателя автомобилей Газель ГАЗ-2705— закрытая, принудительная, с отводом картерных газов через маслоотделитель в систему впуска. Некоторые двигатели оснащены системой рециркуляции отработавших газов. Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией.

Вид двигателей мод. 402 и 4021 с левой стороны.

1 – стартер; 2 – тяговое реле стартера; 3 – маслопровод; 4 – топливный насос; 5 – кронштейн опоры двигателя; 6 – датчик лампы аварийного давления масла; 7 – масляный фильтр; 8 – шкив коленчатого вала; 9 – шкив водяного насоса; 10 – водяной насос; 11 – термостат; 12 – датчик указателя температуры охлаждающей жидкости; 13 – фильтр тонкой очистки топлива; 14 – свеча зажигания; 15 – распределитель зажигания; 16 – крышка толкателей; 17 – привод распределения зажигания и масляного насоса.

Вид двигателей мод. 402 и 4021 с правой стороны.

1 – шкив коленчатого вала; 2 – датчик указателя давления масла; 3 – выпускной коллектор; 4 – масляный картер; 5 – кран слива охлаждающей жидкости; 6 – головка блока цилиндров; 7 – впускная труба; 8 – карбюратор; 9 – пробка маслозаливной горловины; 10 – крышка коромысел; 11 – термостат; 12 – шкив водяного насоса; 13 – генератор.

Добавить комментарий

Порядок правильной работы цилиндров двигателя

Многие помнят двигатели 402 и работы цилиндров, устанавливаемых на автомобилях «Волга», «Газель». Несмотря на прекращение выпуска, часть автомобильных средств используют в качестве силового агрегата.

Установка. Результаты.

Когда речь идет о змз 402, не приходится говорить о сильно раскаченном двигателе. На сайте «драйв» и других подобных сайтах, есть примеры, когда с данного двигателя снимают хорошие показатели по мощности, а главное по моменту. Но мне ближе подход, когда данный двигатель используется в волгах, газелях или УАЗах, в качестве рабочей лошадки. Учитывая данную концепцию, очень хорошо себя показала следующая конфигурация гбц: данные доработанные клапана, титановые тарелки с роспуском 1мм и одинарные пружины от УМЗ 421. При настроенном карбюраторе движок легко раскручивается до 3500-4000 оборотов, а это превышает средний диапазон оборотов, требуемый для стандартной машины с данным двигателем. И при этом достаточно тихо и мягко работает, в отличие от стандартных 2 пружинок на клапан в змз 402.

Статьи в тему: маслосъемные колпачки Corteco (для змз 402)

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

заметочные щупов;
торцевых, рожковых, накидных ключей;
ключей для вывертывания свечей;
купленных прокладок для замены отработанных аналогов;
устройства для проворачивания коленчатого вала;
набор минусовых, плюсовых отверток.
неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Ремонт 402 двигателя

При любой эксплуатации двигатель 402 раньше или позже начинает давать сбои. Не стоит этого бояться. Нет вечных механизмов, а есть хорошие специалисты и большой ассортимент запасных частей. При этом не обязательно ждать неестественных для агрегата стуков. Показанием к ремонту служит простое увеличение расхода масла и топлива. У ГАЗ-3110 двигатель 402, к примеру, должен иметь расход бензина в городской черте около 13,8 литра на 100 км.

Что может понадобиться для нормального капитального ремонта двигателя? На замену идут: комплект прокладок, клапаны, втулки клапанов, поршневые кольца, а иногда и поршневая в сборе. Всегда шлифуется головка.

Если ремонт производится своими силами, затратной частью будет покупка разных приспособлений и материалов. Это динамометрический ключ, притирочная паста, оправка для поршневых колец, развёртка на 9, рассухариватель клапанов, шарожки, паронит и хороший очиститель.

Модернизация

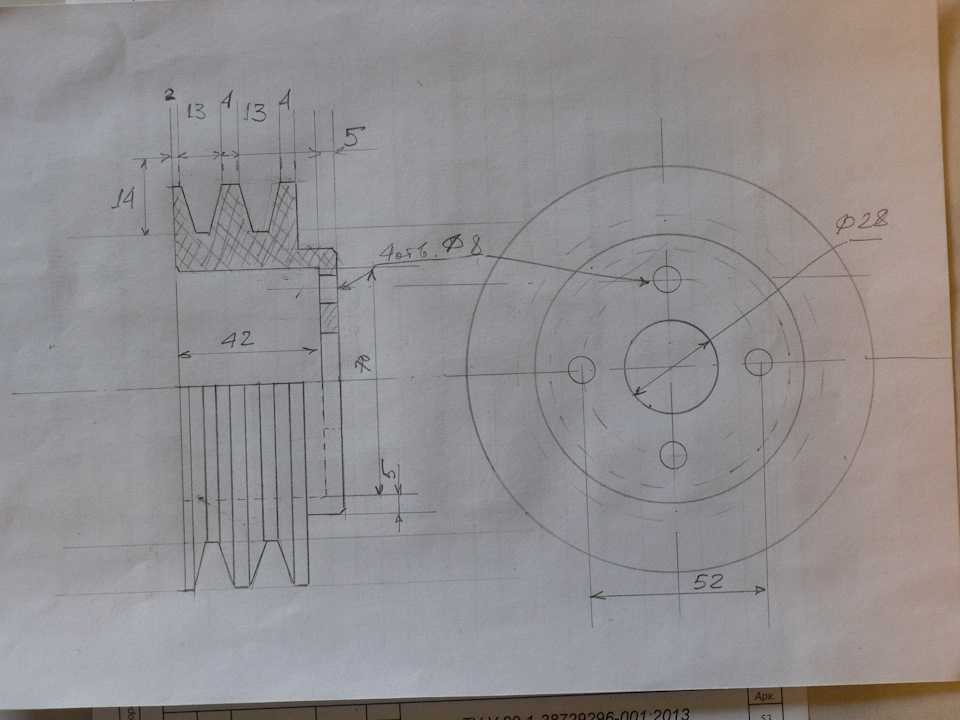

Самым простым способом «прокачать» «Волгу» или другую машину с установкой ЗМЗ-402 является применение компрессора типа SC-14 с последующим продуванием карбюратора. ШПГ при этом в усилении не нуждается. Система выдерживает без проблем давление порядка 0,5-0,7 бар, выхлопную часть меняют на прямоточный элемент.

Подобное исполнение не отличается элегантностью и красотой, зато дает неплохой эффект, в плане динамики и экономичности. Дополнительно рекомендуется установить и отрегулировать кованный коленчатый вал, специальные ресиверы, и инжекторный привод. В части турбонаддува желательно подобрать подходящий коллектор, форсунки, пайпинги и валы. В итоге стоимость модернизации указанным способом обойдется в двойном, а то и тройном размере по цене. Поэтому на ЗМЗ-402 такая модернизация практикуется редко. Обычно усиливают атмосферную часть агрегата либо переставляют некоторые детали с аналога типа ЗМЗ-406.

Схема зажигания газ 3110 с 402 двигателем – порядок подключения высоковольтных проводов газель 406

Содержание

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406
FakeHeader
- Comments 15
Какие требования предъявляют к свечным проводам?
Наконечник высоковольтного провода – для чего он нужен

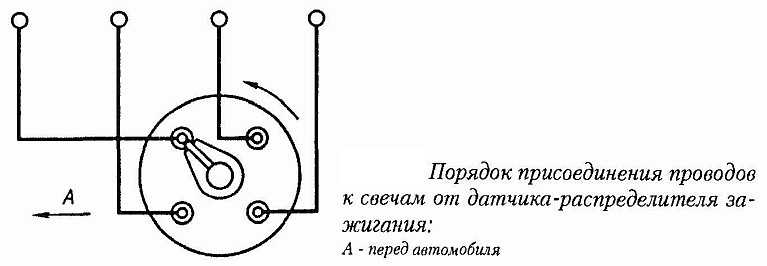

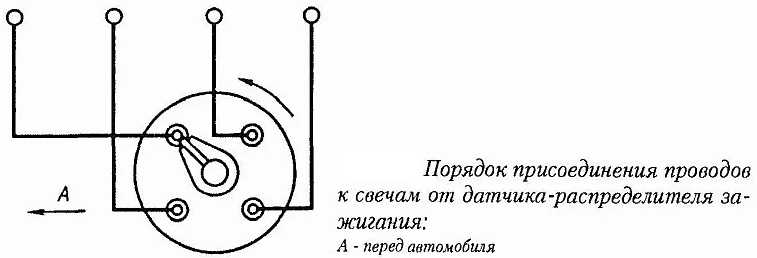

Порядок подключения высоковольтных проводов
Неисправность высоковольтных проводов: симптомы и последствия
Проверка высоковольтных проводов зажигания подручными средствами
Проверка высоковольтных проводов зажигания, не снимая их с автомобиля
Как самостоятельно установить зажигание?

Катушка зажигания (двигатель ЗМЗ–406)

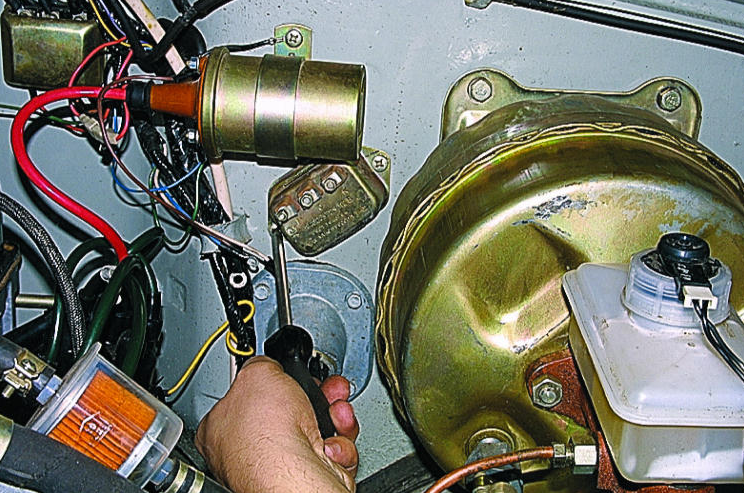

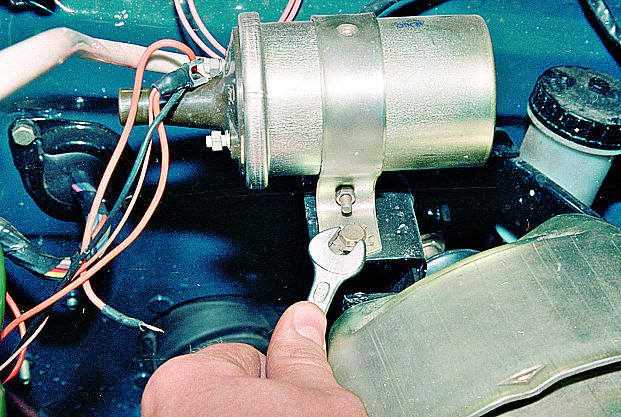

Катушка зажигания (двигатель ЗМЗ–402)

Распределитель зажигания

Коммутатор системы зажигания

Свечи зажигания

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30. 3705 или 301.3705, свечей, высоковольтных и низковольтных проводов. Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова. Катушки зажигания установлены на крышке головки блока цилиндров. Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема системы уп-

равления двигателем приведена на рис. 7.10.

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов. Распределитель зажигания с встроенным датчиком Холла выдает импульсы напряжения, которые коммутатор преобразует в импульсы тока в первичной обмотке катушки зажигания.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

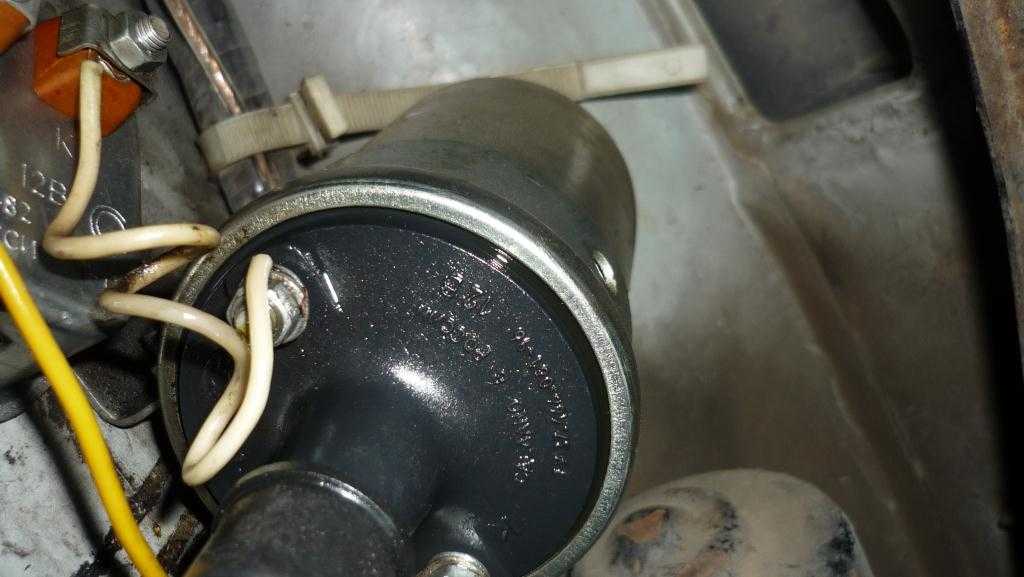

Как подключить катушки зажигания?

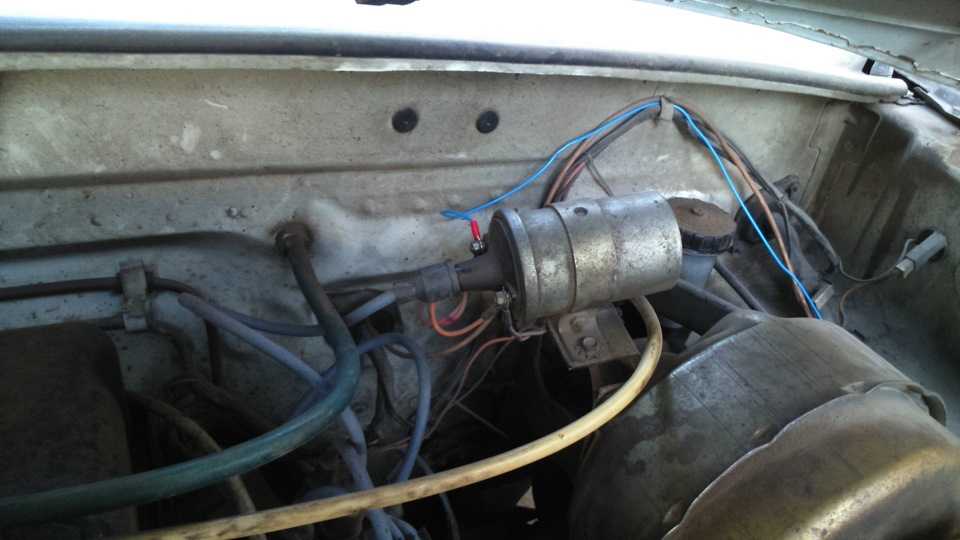

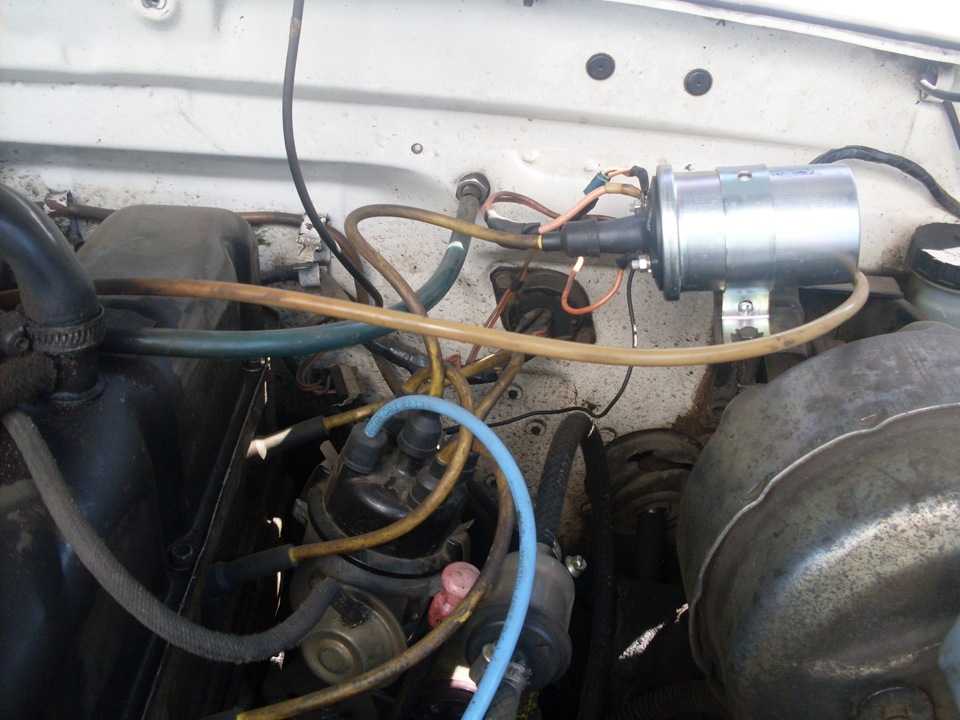

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

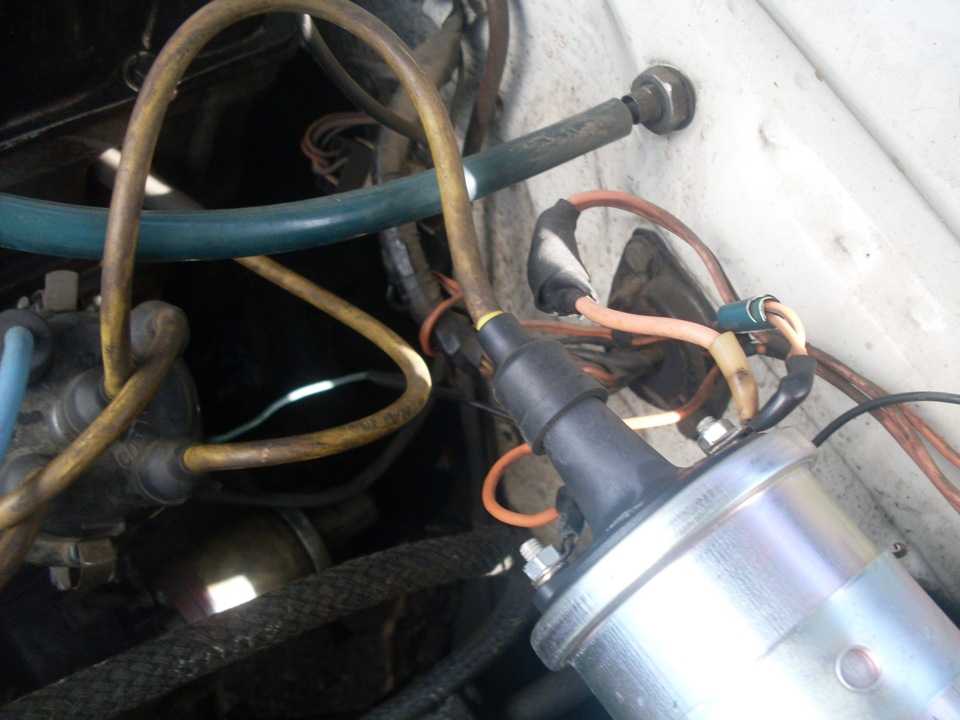

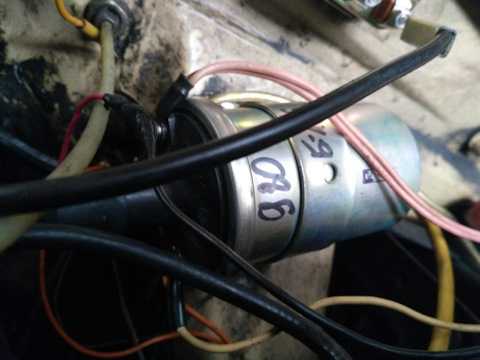

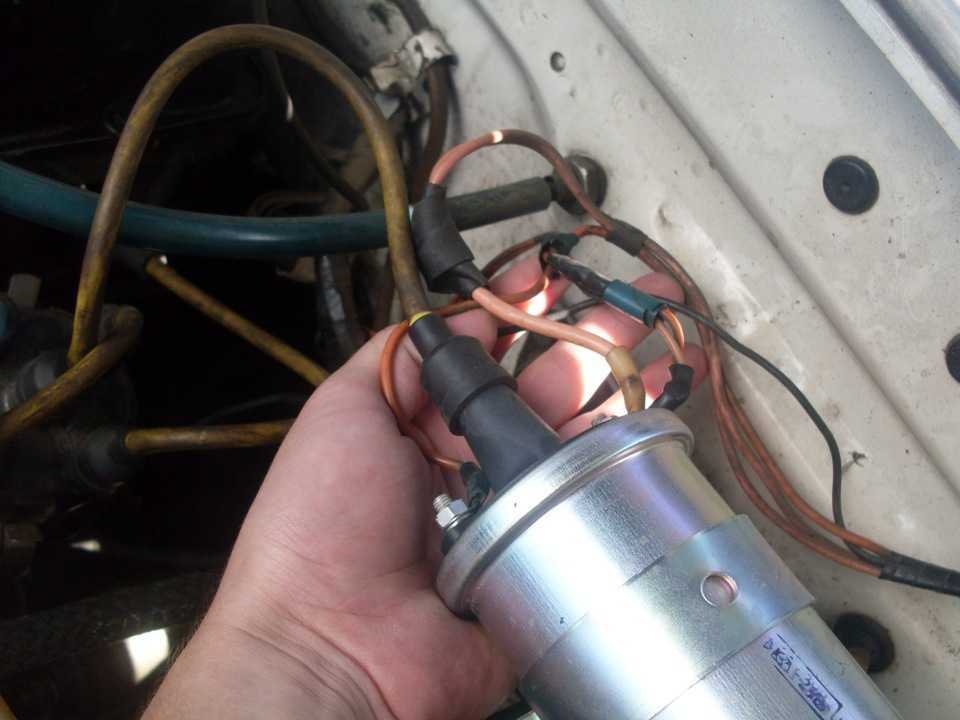

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Распределитель зажигания со встроенным датчиком Холла выдает импульсы напряжения, которые коммутатор преобразует в импульсы тока в первичной обмотке катушки зажигания

Пазы валика смещены относительно его оси для обеспечения правильной установки датчика-распределителя в определенное положение

Снятие датчика-распределителя

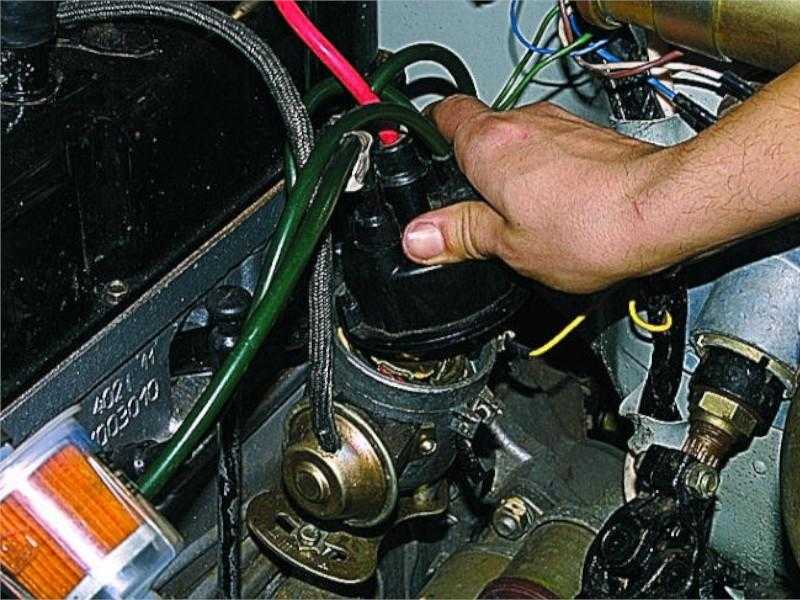

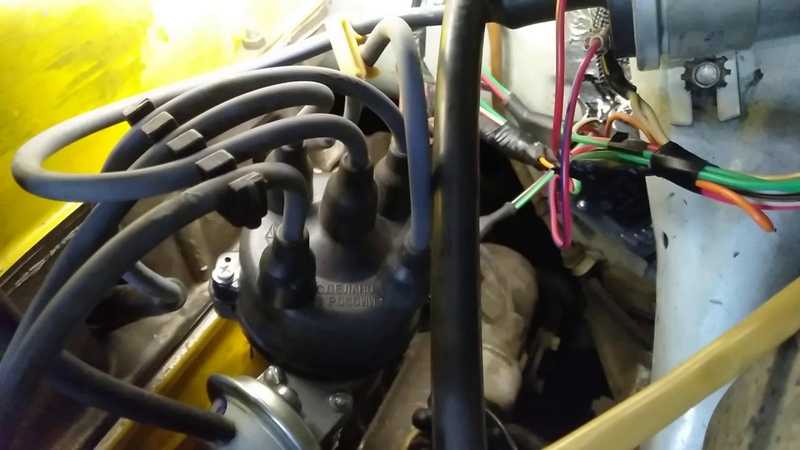

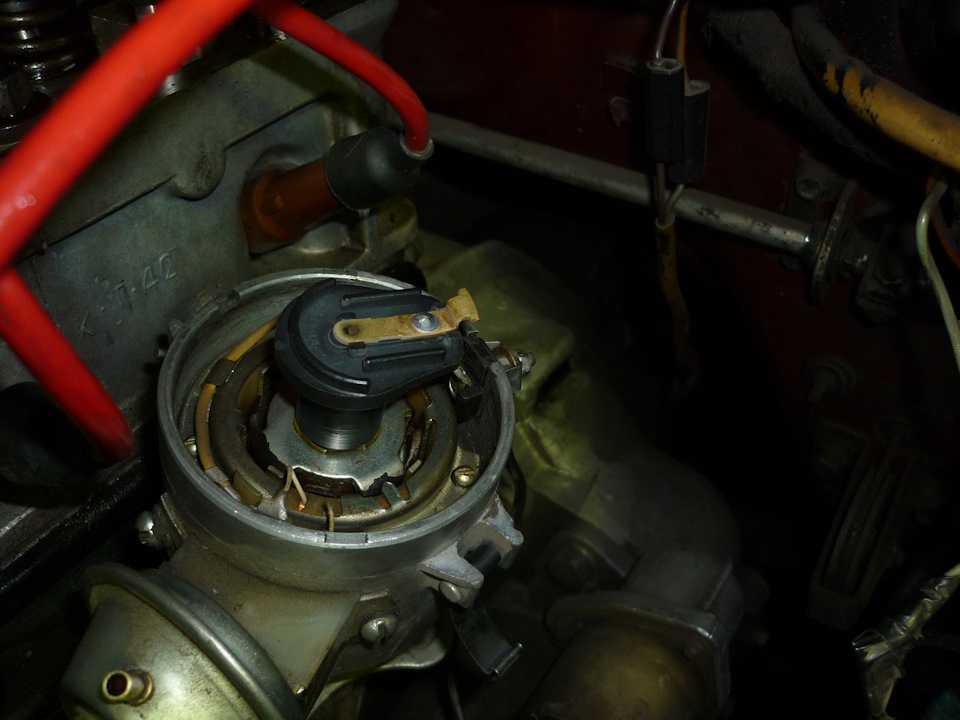

Снимаем крышку распределителя с наконечниками и высоковольтными проводами.

Снимаем шланг вакуумного регулятора (рис. 2).

Ключом «на 7» отворачиваем гайку крепления низковольтного провода

Ключом «на 10» отворачиваем болт крепления октан-корректора

Вынимаем распределитель.

Устанавливаем датчик-распределитель в обратной последовательности.

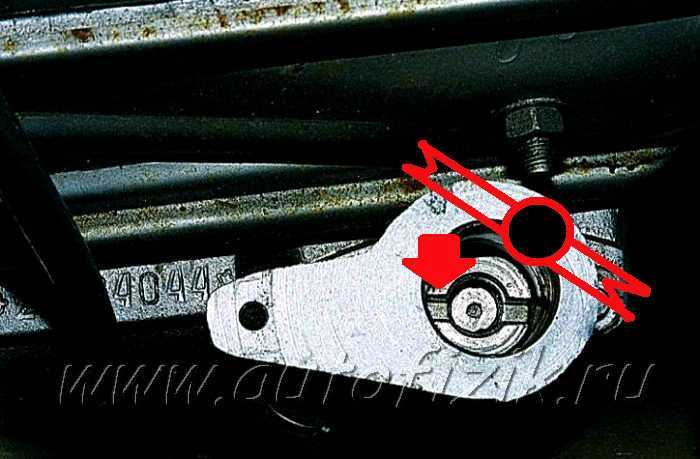

При этом помните, что прорезь в муфте валика привода смещена, и установить датчик можно только в одном положении.

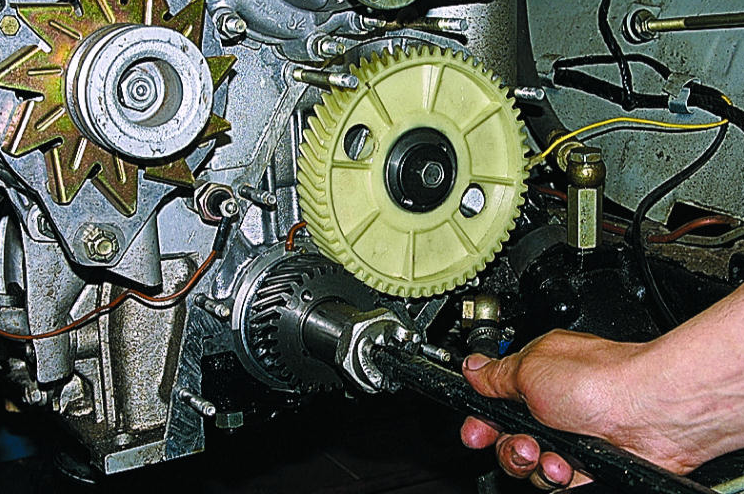

Снятие распределителя в сборе с приводом масляного насоса

Снимаем крышку распределителя с наконечниками и высоковольтными проводами.

В этом положении запоминаем или помечаем положение бегунка относительно корпуса.

Отсоединяем от распределителя провод коммутатора

Отсоединяем шланг вакуумного регулятора.

Ключом «на 13» отворачиваем две гайки крепления

Снимаем с двигателя датчик-распределитель в сборе с приводом масляного насоса.

Под приводом установлена прокладка.

Если положение коленчатого вала осталось неизменным, устанавливаем датчик-распределитель (бегунок напротив метки) в обратной последовательности, после чего регулируем момент зажигания (смотрите статью – Регулировка момента зажигания двигателя ЗМЗ-402″).

Если положение коленчатого вала изменилось, устанавливаем, датчик-распределитель в такой последовательности: перемещаем поршень первого цилиндра в ВМТ, совместив соответствующую метку шкива с выступом-указателем на блоке цилиндров.

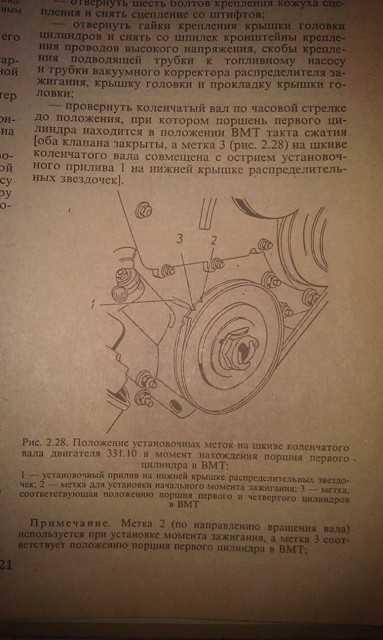

При этом оба клапана первого цилиндра закрыты (смотрим статью – «Регулировка зазоров клапанов двигателя ЗМЗ-402»).

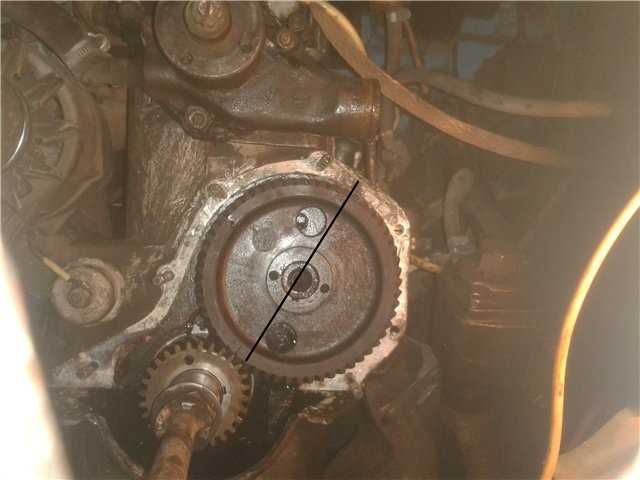

Метка на двигателе ЗМЗ-402 (рис. 8)

Метка на двигателе УМЗ-4215 (рис. 9)

Ключом «на 10» отворачиваем винт октан-корректора и отсоединяем датчик-распределитель от привода (рис. 10).

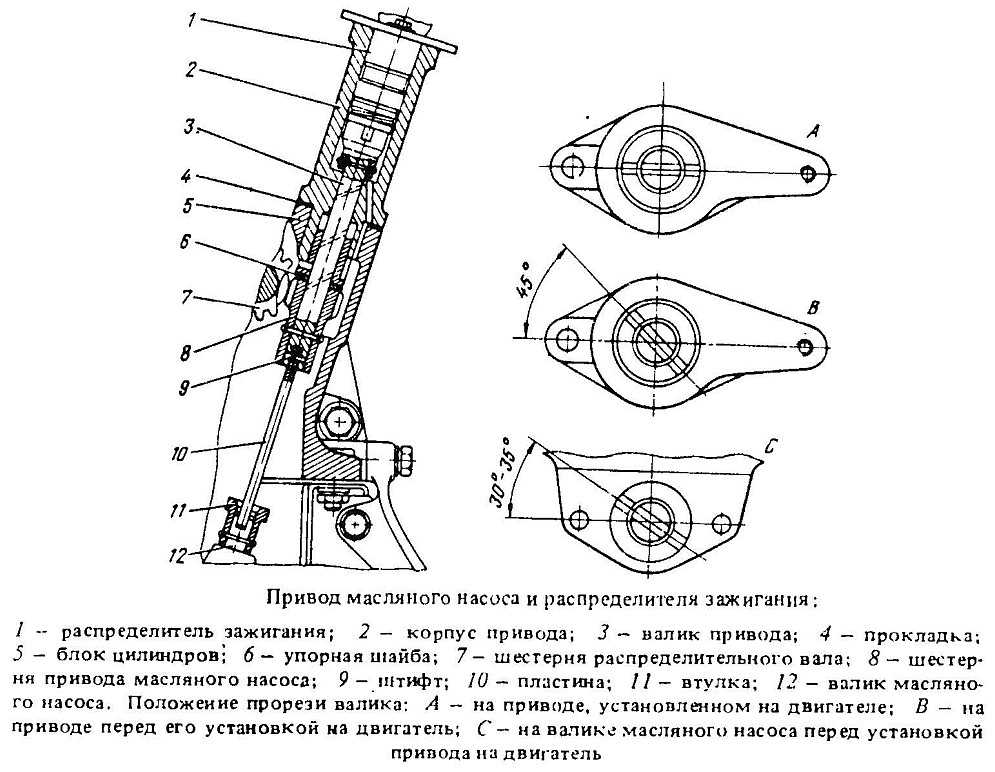

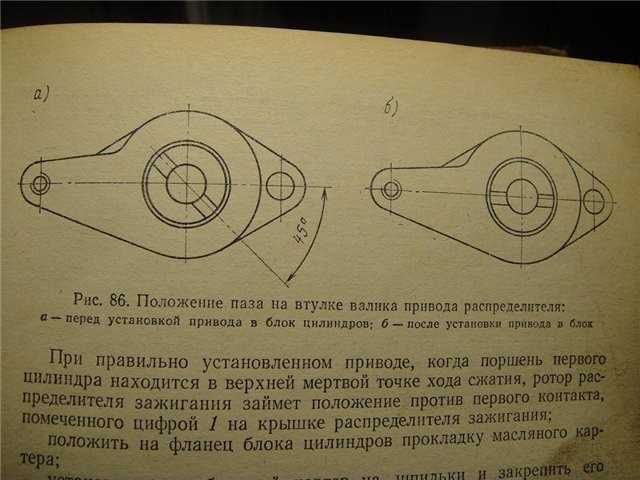

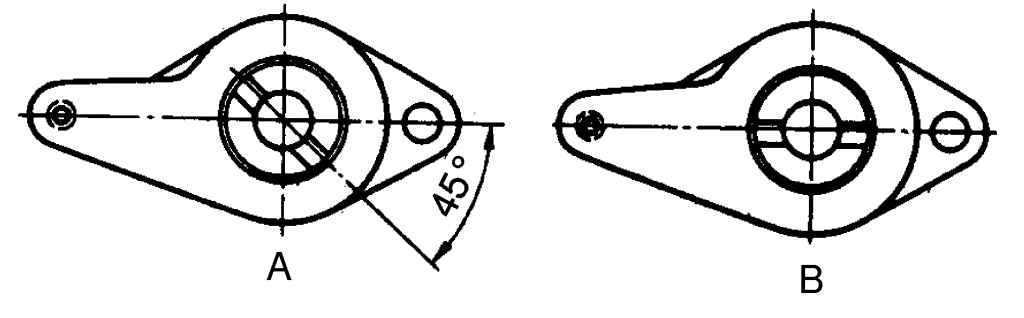

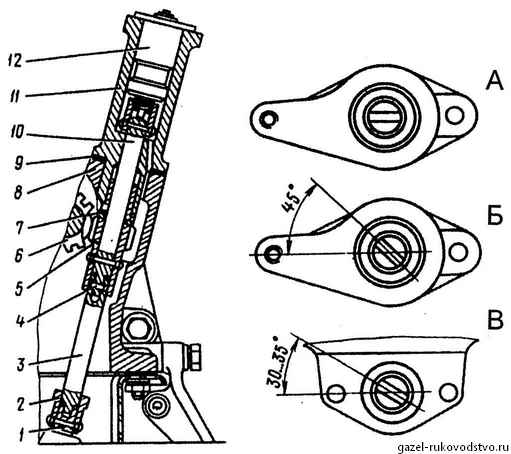

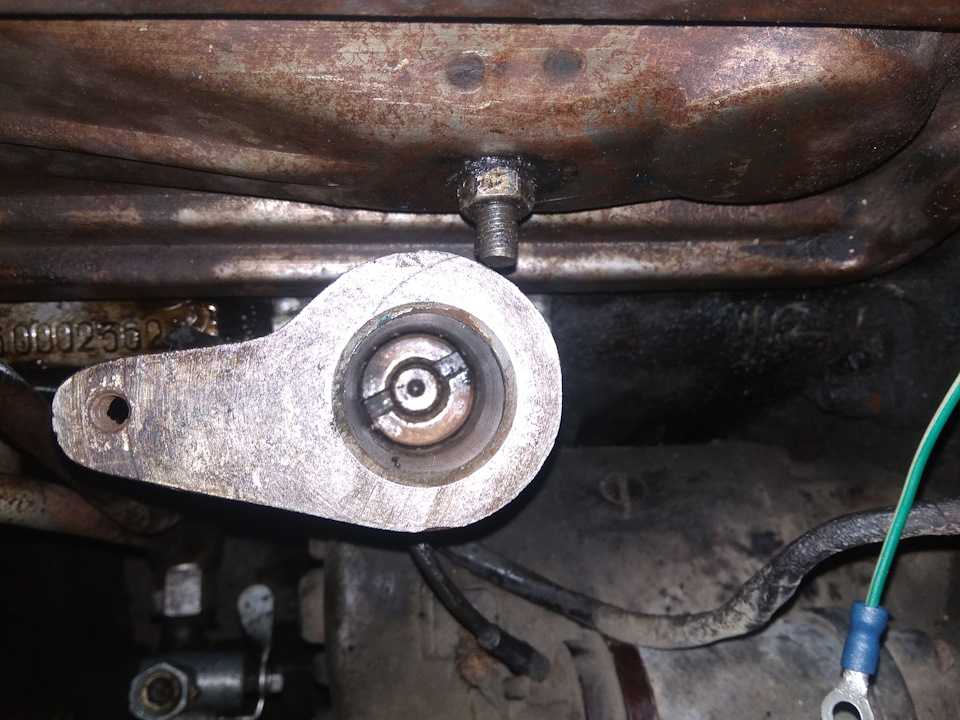

Повернув валик привода на 45° (положение показано на рис 11), устанавливаем привод в блок цилиндров.

Валик вернется в исходное положение, его прорезь станет, параллельна продольной оси двигателя и относительно центра валика будет смещена наружу (рис. 12).

Устанавливаем, датчик-распределитель и регулируем зажигание (смотрим статью – «Регулировка момента зажигания двигателя ЗМЗ-402»).

Вибрирует двигатель? МЕНЯЙСВЕЧИПРОВОДАКАТУШКИМЕТКИМАШИНУВЫКИНЬНАФИГКУПИИНОМАРКУ

Ну примерно тоже самое говорят все когда говоришь про вибрацию двигателя. Знакомо да?

Пы.Сы респект тем кто смог прочитать =)

И так проще всего просто потдомкратить двигатель и все будет видно. смотрим.

Снял эти и поставил от газели. небо и земля!

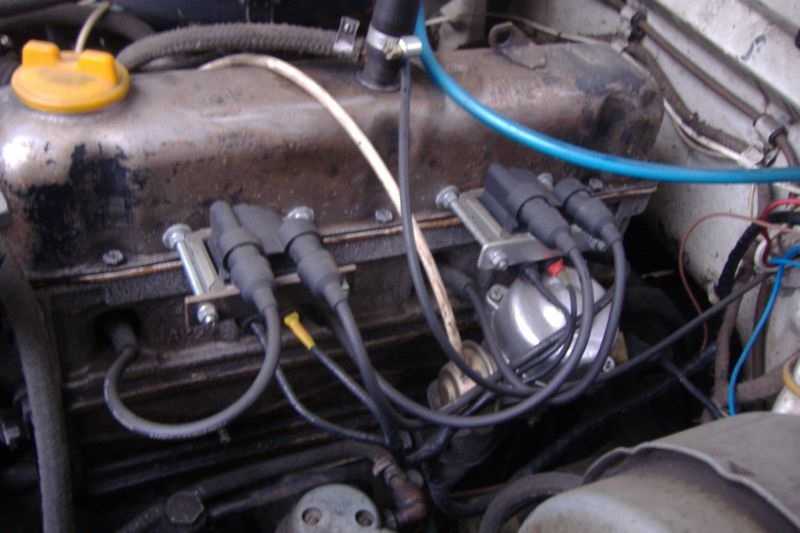

И вот схема для подключения ВВ проводов на волге.

FakeHeader

Comments 15

прочитал, даже с первого раза))

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ 🙂 кроме ДМРВ. Причем он мотыляется как купил, почти три года как. Кто то говорит: «это же 406й, чего ты хочешь» или » ну 406 жестковатый движок, да нормально он у тебя работает». Но я то видел на других машинах как они работают, стоят как плита бетонная не шелохнувшись, а у одного знакомого почти 500 тысяч проехал без единого ремонта и до сих пор как часы работает. Что не делал, а ему хоть бы хер, мотается и все тут. Может и вправду я придираюсь и хочу от него чего-то сверхъестественного?
В сервисе просил знакомого посмотреть подушки, сказал нормальные, но осмотрев только сверху не домкратя двиг. Может и в правду двигун надо поддомкратиь и посмотреть?
Посмотреть бы видео работы твоего движка и сравнить. Выложи видео если не трудно.

Бывает такое что с виду не скажешь что подушки порваны. такое у меня было на 402 и на этом 406м моторах. с виду подушки целые, а стоит поднять двигатель и ОО! АХТУНГ! Сейчас двигатель у меня работает не так ровно как хотелось бы из за того что не правильно считывает ДМРВ, стоят старые ВВ провода и заливает маслом из колодца третью свечу=D как исправлю, так сразу сделаю видео. К слову. на моем Соболе с карбюратором, мотор работает очень ровно!

Не знаю. Когда отрывается подушка я всегда чувствую сидя за рулем. При старте резком теряется резвость (двигатель поднимается) рычаг коробки сильно смещается вправо. Рвется только лева подушка. Можно ломом двигатель накренить и будет видно.

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Наконечник высоковольтного провода – для чего он нужен

Подключение традиционным способом невозможно. Наконечники свечи должны быть легкосъемными, но обеспечивающими надежный контакт. Как правило, колпачки выполнены из твердого диэлектрика, хотя бывают исключения. Резина лучше прилегает к стенкам свечного колодца и обеспечивает герметичность. Однако этот материал подвержен износу. Пластиковый диэлектрик более долговечен, но под ним может конденсироваться влага. Какой материал выбрать – решает производитель в зависимости от конструкции ГБЦ.

От катушки зажигания идет один провод, распределение по свечам происходит на трамблере. В зависимости от конструкции двигателя в четырехцилиндровом варианте бывает до десяти наконечников. Так же, как и основные провода, колпачки могут стать причиной пробоя или потери контакта. Под них попадает вода, материал растрескивается, искра «прошивает» по изолятору свечи.

Порядок подключения высоковольтных проводов

Если кабели одной длины, их можно легко перепутать. На выходном устройстве должна быть маркировка цилиндров. Неправильное соединение приведет к нарушению последовательности искрообразования. В лучшем случае возникнет троение или детонация, в худшем – двигатель просто не будет работать. Чтобы соблюсти порядок подключения высоковольтных проводов, рекомендуется перед их демонтажем сфотографировать процесс, или пометить колпачки в соответствии с номерами цилиндров.

Если трамблер (модуль зажигания) расположен в торце блока цилиндров, длина будет разной, и замена высоковольтных проводов не вызовет затруднений.

Неисправность высоковольтных проводов: симптомы и последствия

Общие признаки похожи на неполадки со свечами (если в сбоях не виноват инжектор), поэтому перед тем, как проверить высоковольтные провода, убедитесь в исправности остальных компонентов мотора.

Проблемы с запуском – на свечи не поступает достаточное напряжение. Это может быть оборванная жила или коррозия контактов наконечника. Неисправность характерна для не прогретого мотора;
Двигатель «стреляет» при старте; если запускается, то работает неровно, с повышенными вибрациями. Нарушен порядок подключения высоковольтных проводов;
Рваная работа на холостых оборотах. Соединение со свечой пропадает от вибрации;
Нарушение норм выброса СО. Проблема сопровождается периодическим троением мотора. В одном из цилиндров пропуски зажигания, и топливо сгорает не полностью;
Помехи на мультимедийной системе: характер меняется при изменении числа оборотов коленвала. На сленге автолюбителей — высоковольтные автомобильные провода «шьют на массу». Множественные разряды на корпус двигателя создают «грозовые» помехи;
Запах озона под капотом. Причина, как в предыдущем пункте: высоковольтные провода пробивают на корпус.

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Важно! Подсоединение щупов мультиметра должно иметь хороший контакт, иначе вы можете внести высокую погрешность в измерение.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Надев на руку диэлектрическую перчатку, можно поочередно снимать наконечники со свечей на работающем моторе. Когда вы дойдете до проблемного цилиндра, характер работы не поменяется.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

Как самостоятельно установить зажигание?

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки.2. Установите шкалу на ноль.3. Совместите метки распределителя.

Регулировка зажигания газ 3110 двигатель 402 — Topsamoe.ru

Иногда владельцы автомобиля волга 3110 или похожих моделей сталкиваются с проблемой, которая заключается в том, что двигатель не выдает тех оборотов, которые должен, работает нестабильно и часто глохнет. В принципе подобная проблема встречается у всех автомобилях и причина ее может заключаться в том, что неверно выставлен момент зажигания. Это отрицательно сказывается не только на мощности и скорости двигателя, но также способствует большому расходу топлива и преждевременному износу силового агрегата.

Такая ситуация может возникнуть после замены датчика-распределителя или прочего ремонта, связанного с системой зажигания.

Однако не спешите обращаться в сервис, поскольку настройку данного параметра можно легко произвести и дома, обладая базовым набором инструментов и воспользовавшись данной инструкцией. Для начала необходимо установить коленвал в таком положении, при котором средняя метка на его шкиве совпадает с приливом на крышке блока. Это положение соответствует углу опережения зажигания в 5 градусов, первый цилиндр расположен в верхней мертвой точке и оба клапана должны быть закрыты — конец цикла сжатия. Есть еще один способ определить необходимое положение: выкрутив свечу из первого цилиндра и вставив в отверстие кляп из бумаги, проворачиваем вал и когда пробка вылетит, это говорит о начале такта сжатия. Когда коленвал установлен в нужном положении следует ослабить винт октан-корректора и установить его шкалу в нулевое положении, которое расположено посередине шкалы. После этого тем же ключом нужно отпустить винт, крепящий пластину октан-корректора, и, поворачивая датчик-распределитель, совместить две метки — на роторе и статоре. После чего затягиваем винты, следя за тем, чтобы метки не сбились. Вот и весь процесс. Как можно заметить, для его выполнения нам нужен всего один ключ на 10, займет вся процедура несколько минут. Можно еще проверить правильность установки «в бою». Для этого нужно завести двигатель и двигаясь на четвертой передаче на скорости 50-60 кмчас резко утопить педаль газа. Небольшая трехсекундная детонация подтвердит правильность настройки, ее отсутствие или наоборот большая длительность говорит о том, что следует изменить момент зажигания.

Такая быстрая и простая процедура позволит сэкономить много нервов и денег, а автозапчасти волга на двигатель не будет требовать еще длительное время.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Что нужно знать

Распределитель предназначен для выполнения определенных функций:

определяет момент появления искры;
передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном устройстве этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не больше 0.8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0. 45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Элементы системы зажигания

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

Раннее зажигание

Позднее зажигание

Порядок регулировки системы зажигания

Сопоставление меток

Регулировка угла опережения

Проверка правильности установки зажигания

Дистрибьютор

. Распределитель зажигания Двигатель ЗМЗ 402 зажигание

От правильной настройки Система зажигания напрямую влияет на работу двигателя, его экономичность и надежность.
В данной статье мы рассмотрим устройство и элементы системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для успешного запуска двигателя, является зажигание система. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается очень незначительно — бывает двух типов:
Контактная система
Бесконтактная система

Система зажигания состоит из следующих компонентов:
1. Катушка
2. Распределитель-искрогаситель (трамблер)
3. Выключатель
4. Свечи зажигания
5. Замок зажигания
6. Стартер
7. Дополнительное сопротивление (в некоторых случаях)

Как работает система зажигания

Для модели ЗМЗ 402 этот порядок выглядит так:

Двигатель автомобиля запускается при повороте ключа в зажигании — в этот момент заряд от аккумулятора поступает на стартер, который начинает вращать коленчатый вал, приводя в движение трамблер (через привод). В этот самый момент на катушку поступает электрический ток, затем через переключатель заряд поступает на искрораспределитель (распределитель), а он, в свою очередь, распределяет ток по проводам на свечи цилиндра.

ВАЖНО знать, что переключатель представляет собой блок транзисторных ключей, используемых для управления токами, которые проходят через дроссель.

Раннее зажигание

Одной из наиболее частых проблем с системой зажигания является слишком раннее опережение зажигания — это когда при подаче топлива в цилиндр двигателя рабочая смесь бензина и воздуха в камере сгорания воспламеняется намного раньше, чем поршень приближается к верхней мертвой точке. Если начальный угол опережения зажигания установлен слишком рано, то могут возникнуть проблемы с работой автомобиля. Чтобы этого не произошло, следует обратить внимание на признаки раннего возгорания. А это:
Двигатель не запускается с первого раза (коленчатый вал при запуске двигателя вращается в обратную сторону)
Нестабильная работа двигателя на холостом ходу
Детонация несгоревшего топлива (появляется стрекотание, не исчезающее при увеличении оборотов)
Углерод отложения на свечах зажигания (полностью несгоревшее топливо оседает на свече)
Выстрелы глушителя (топливо сгорает из-за пропусков зажигания)
Черный дым из глушителя (выгорание топлива, не сгоревшего в камере сгорания)
Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания поздним зажиганием является воспламенение топливной смеси в момент, когда поршень уже достиг верхней мертвой точки или уже прошел ее. При такой работе двигателя увеличивается расход топлива, ухудшается мощность и приемистость. Основными признаками позднего зажигания являются:
Проблемы с запуском двигателя (Несколько попыток)
Вялая динамика автомобиля на ходу (двигатель глохнет при увеличении оборотов)
Свечи зажигания светло-серого или белого цвета
Прострелы в карбюраторе (прогорание топлива во впускном коллекторе)
Перегрев двигателя (происходит выгорание смеси на такте расширения, что способствует перегреву мотора)

Порядок проведения регулировка системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402 необходимо учитывать следующие факторы:
Порядок работы двигателя 1-2-4-3
Ротор распределителя вращается против часовой стрелки
Люфт на свече зажигания должен быть не более 0,8 мм
Величина сопротивления резистора на трамблере должна быть в пределах от 5 до 8 кОм
Величина сопротивления на свече зажигания в пределах от 4 до 7 кОм
Изменяется сопротивление обмотки статора от 0,45 кОм до 0,5 кОм

Отображение метки

Для начала установки правильного угла опережения зажигания необходимо повернуть коленчатый вал в положение, указывающее на 5 градусов. Делается это следующим образом — нужно установить первый цилиндр в верхнюю мертвую точку (конец такта сжатия). Для этого нужно совместить среднюю метку на шкиве коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно выставить, если перед этим не демонтировали трамблер — открыв его крышку, бегунок встанет напротив внутреннего контакта провода, подсоединяемого к свечам зажигания первого цилиндра.

Если таким способом определить такт сжатия не удается, то необходимо выкрутить свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до тех пор, пока бумажная заглушка не будет удалена создаваемым внутри цилиндра воздухом. Это будет момент сжатия.

Регулировка угла опережения зажигания

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится ключ на 10. Затем устанавливается угол опережения примерно посередине шкалы (это будет нулевой показатель).
Далее тем же ключом на 10 нужно ослабить болт-фиксатор пластины
октан-корректора.
Следующий шаг — повернуть корпус распределителя так, чтобы совпали обе метки — красная метка на головке ротора и метка на статоре. Когда корпус установлен в нужное положение, необходимо одной рукой зафиксировать корпус распределителя, а другой затянуть болт.

Проверка правильности установки зажигания

Правильность установки угла опережения зажигания проверяется во время движения автомобиля — при скорости 50-60 км/ч, резком нажатии на педаль газа, должна быть кратковременная детонация следовать (1-3 секунды). Если по прошествии этого времени детонация исчезнет, значит, синхронизация правильная. Более точно выставить зажигание можно с помощью стробоскопа.

Это краткое руководство поможет вам настроить зажигание своими руками, не прибегая к помощи специалистов на дому.

Двигатели ЗМЗ-402 и ЗМЗ-4021 оснащены бесконтактной системой зажигания, состоящей из транзисторного ключа, распределителя зажигания типа 19. 3706, катушки зажигания типа В116 или В116-01, свечей зажигания высоковольтных и низковольтных провода.

Датчик распределения зажигания (1908.3706) бесконтактный, с датчиком (генератором) управляющих импульсов и встроенными вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрения и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого используется бегунок, надеваемый на вал датчика-распределителя. В слайдере установлен помехоподавляющий резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Выключатель (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от выводов катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Осмотр

1. Катушки зажигания Б116 и Б116-01 проверяются на стенде мод. К-295.

Катушка должна обеспечивать бесперебойное искрение на разряднике с зазором 7 мм при частоте вращения вала распределителя зажигания не менее 2500 мин -1 .

Проверить катушку. При наличии сколов, трещин, следов нагрева или течи масла на пластиковой крышке заменить катушки.

Проверьте первичное сопротивление катушки зажигания, подключив омметр между клеммами низкого напряжения.

Омметр должен показывать сопротивление 0,48–0,72 Ом.

Затем проверьте сопротивление вторичной обмотки, подключив омметр между выводом высокого напряжения и выводом «К» катушки.

Омметр должен показывать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Замок зажигания

Транзисторный переключатель типа 131.3734 или 90.3734 установлен на левом крыле за аккумулятором.

Преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор при работе выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Экзамен

1. Снимите выключатель с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Соберите схему, показанную на рис. 3, на подходящей металлической пластине.

Закрепить наконечник высоковольтного провода 5 на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показывать ток в пределах 6–7 А, а через 1–3 с ток должен упасть до 0.

В момент выключения выключателя 4 искра должна скачок между наконечником высоковольтного провода 5 и пластиной (возможно постоянное искрение).

В противном случае переключатель 3 неисправен и подлежит замене.

Крышка. Ползунок должен располагаться напротив входа «1» внутри него. Если нет, поверните коленчатый вал на 180 градусов. Установите октановое число на «0». Прикрутите указатель болтом к корпусу датчика распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка ослабьте болт крепления пластины к корпусу датчика-распределителя.

Аккуратно повернуть корпус, удерживая ползунок пальцем против его вращения, чтобы исключить зазоры в приводе, до совмещения кончика лепестка на статоре и красной метки на роторе в одну линию. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

Заменить крышку распределителя. Проверить настройку проводов зажигания в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки. После установки угла опережения зажигания проверьте его правильность в движении.

Запустить двигатель, прогреть до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на педаль газа. Если на скорости 55-60 км/ч ощущается кратковременная детонация, значит момент при бесконтактном зажигании выставлен правильно. При сильной детонации поверните датчик-распределитель на 0,5-1 деление против часовой стрелки по шкале октан-корректора. Если детонация полностью отсутствует, то увеличьте угол опережения поворотом датчика трамблера по часовой стрелке. Деление шкалы соответствует углу 4 градуса на коленчатом валу двигателя.

Источники:

Как установить трамблер на УАЗ 417
Схема бесконтактного управления зажиганием

Регулировка бесконтактной системы зажигания автомобилей УАЗ должна выполняться с высокой точностью. Ошибки, допущенные при настройке зажигания, приводят к увеличению расхода топлива и снижению мощности двигателя.

Инструкция

Установите автомобиль на ровную поверхность и включите стояночный тормоз. Установите поршень первого цилиндра в положение верхней мертвой точки. При этом отверстия М3 (5 градусов до ВМТ) на шкиве коленчатого вала и штифт на крышке распределительного механизма должны быть совмещены.

Снимите пластиковую крышку с корпуса датчика-распределителя. Убедитесь, что электрод ползунка находится прямо напротив клеммы на крышке. Этот вывод помечен цифрой 1 и предназначен для свечного провода первого цилиндра.

Вставленным в него болтом со стрелкой притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, осторожно поверните корпус до совмещения красной линии метки на роторе и кончика лепестка на статоре в одну линию. Затяните болт крепления пластины октан-корректора к датчику-распределителю.

Установка системы зажигания

Для размеренной, экономичной работы мотора, правильной установка системы зажигания . Для полного сгорания топлива искровой разряд в свече зажигания должен быть раньше верхней мертвой точки поршня цилиндра, так как для сгорания топлива требуется время. Угол поворота коленчатого вала от момента возникновения искрового разряда до ВМТ называется опережением зажигания.

Установка системы зажигания.

Для запуска двигателя достаточно установить зажигание в момент прохождения поршнем верхней мертвой точки или близкой к этому моменту. Установка системы зажигания требуется при снятии трамблера на автомобилях ВАЗ и снятии привода распределителя на ГАЗ, ЗИЛ, АЗЛК и др.

Способы установки зажигания.

На установка системы зажигания возможна двумя способами.

Первый способ установки зажигания.

Первый способ подходит для всех двигателей с контактной или бесконтактной системой зажигания. Для установки выкручивается свеча первого цилиндра, а отверстие затыкается пальцем (при установке с помощником) или незакрепленной пробкой из бумаги или другого материала. После этого двигатель проворачивают кривошипом, а при его отсутствии поднятым ведущим колесом с включенной передачей. Повышение давления в цилиндре под пальцем или выбивание пробки означает, что поршень движется вверх на такте сжатия.

После определения такта сжатия необходимо совместить метки верхней мертвой точки. Расположение меток индивидуально для каждого двигателя. У двигателей ВАЗ, ГАЗ-402 метки расположены на шкиве коленчатого вала и передней крышке, у двигателей ГАЗ-52, ГАЗ-66 — на маховике и кожухе маховика.

Установка момента зажигания на ЗМЗ 402 ГАЗ, УАЗ (бесконтактная)

Установка момента зажигание на двигатель ЗМЗ 402 Волга, УАЗ. (бесконтактный)

Установка трамблера с приводом

правильная установка трамблера с приводом на автомобиль УАЗ.

После установки верхней мертвой точки необходимо установить трамблер таким образом, чтобы ползунок был направлен к выходу первого цилиндра крышки трамблера. При установке системы зажигания ГАЗ, УЗМИ с бесконтактным распределителем необходимо совместить метку на якоре распределителя со стрелкой на статоре.

Если все действия выполнены правильно и нет неисправности других систем, двигатель должен запуститься.

Второй способ установки зажигания.

Для четырехцилиндровых двигателей можно не определять такт сжатия для первого цилиндра, но необходимо учитывать, что при установке меток верхней мертвой точки такт сжатия может быть в первом или четвертом цилиндре.

При установке распределителя в этом случае сначала ставятся метки верхняя мертвая точка , как описано в первом случае и так же, как и в первом случае, устанавливается трамблер на место.

Если при попытке запуска двигатель не заводится, то нужно развернуть провода на крышке распределителя. Для этого нужно поменять местами провода первого цилиндра с четвертым цилиндром и соответственно поменять местами провода второго и третьего цилиндров.

Регулировка зажигания.

После запуска двигателя необходимо отрегулировать угол опережения зажигания. Есть два способа регулировки: с помощью стробоскопа и на слух во время вождения.

При регулировке зажигания стробоскопом контролируется момент возникновения искры и совмещение меток верхней мертвой точки цилиндра. Момент зажигания стробоскопа точен, но рассчитан на эталонный двигатель и качественный бензин. Поэтому, как показала практика, момент зажигания лучше выставлять на слух при движении автомобиля.

Для установки на слух на прямом ровном участке дороги со скоростью 40 км/ч. резкое нажатие на педаль газа. При сильном нажатии в двигателе должен быть слышен короткий металлический стук. Обычно в этом случае говорят Стук поршневых пальцев, но на самом деле это стук юбки поршня о стенки цилиндра при движении поршня вверх при сгорании топлива и избыточном давлении на дно поршня.

Если стука нет — зажигание позднее, при продолжительном стуке — раннее. Данную регулировку рекомендуется проводить после каждой заправки, в связи с тем, что фактическое октановое число не соответствует заявленному.

На отечественные автомобили Газель, УАЗ, Волга устанавливают двигатели внутреннего сгорания 402 производства Заволжского моторного завода», при которых важным моментом является установка зажигания.

Автомобильные силовые агрегаты продуктивно работают, если система зажигания настроена на 402 топливно-воздушную смесь. Карбюратор формирует состав топлива, подавая приготовленную смесь в цилиндры двигателя.

В момент крайнего верхнего положения поршней свечи генерируют искру, воспламеняющую топливную смесь в камере сгорания. Мини-взрыв топлива с образовавшимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм воспламенения смеси выбирает одно событие в последовательности событий. важная точка. Будет ли мотор работать полноценно, если смесь воспламеняется в начале подъема поршней или при их опускании. Правильный ответ — нет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного воспламенения топлива. Мощность силовой установки увеличивается, приближаясь к установленным нормам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, который поочередно замыкает электрическую цепь от катушки высокого напряжения до свечей автомобиля.

Особенности зажигания топлива

Перед установкой и правильной настройкой порядка зажигания на 402 двигателе важно разобраться в конструктивных особенностях трамблера. На этом двигателе был установлен электрический распределитель потока без традиционных металлических контактов. Инновация заключается в том, что регулятор опережения вакуума управляет сложным процессом вместе с генератором.

Распределитель устанавливает порядок появления искры, последовательность воспламенения топлива в цилиндрах. Механический ползунок помогает правильно «ловить» моменты искрового разряда. Он устанавливается непосредственно на шкив. Он имеет резистор, чтобы помочь смешать интерференцию. Коммутационное устройство размыкает цепь в первой катушке. В последующем он превращает исходящие от узла электрические импульсы в прерывистый ток при коротком замыкании.

Находим момент зажигания в зажигании

На двигателе 402 зажигание регулируется по следующему алгоритму и порядку:

Коленчатый вал занимает пространственное положение, соответствующее 5 градусам опережения воспламенения топливной смеси;
Добиться этого положения легко, совместив метку на шкиве с выемкой на блоке двигателя;
Совпадение означает, что силовая установка отметила конец полного хода поршня.

При снятом датчике-распределителе регулировка производится следующим образом:

Свечу вынимаю из головки камеры сгорания цилиндра, в порядке воспламенения топлива, указанного под №1;
Накрываю листом бумаги, проворачиваю коленвал двигателя;
Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается цикл;
Затем клавишами ставлю шкалу октан-корректора на 0.

Проверка правильности установки

Если порядок выполнен без ошибок зажигания 402 двигателя, то следующей задачей будет проверка силовой установки в движении автомобиля:

Выезжаем на трассу и при движении 60 км/ч, включить четвертую передачу. Мы газ. Появление детонационных коротких стуков свидетельствует о правильной установке зажигания.
Растянутые во времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует снизить его октан-корректором, переставив на одну риск. Если детонации совсем не слышно, то следует увеличить угол опережения зажигания топливной смеси. И снова проверьте правильность установки, разогнав машину до 60 км/ч с переключением на четвертую передачу.

Комплект зажигания ЗЗЗ 402. Распределитель зажигания

Двигатель ЗМЗ 402 — один из продуктов российского автомобилестроения, широко применяемый в автомобилестроении. Этими силовыми агрегатами комплектовались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работы двигателя зажигание должно быть выставлено на машине правильно. В этой статье мы расскажем, как происходит установка трамблера на двигатель 402 и что следует учитывать при выполнении задачи.

[Скрыть]

Что нужно знать

Для правильной настройки и ЗМЗ 402 необходимо знать некоторые нюансы по работе силового агрегата. На таких моторах установлен бесконтактный распределитель, дополненный генератором управляющих сигналов и навесными регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высокого напряжения на цилиндры силового агрегата с учетом порядка их работы.

Для правильного распределения импульсов используется ползунок, установленный на шкиве механизма. Ползунок снабжен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразования управляющих сигналов от регулятора в токовые сигналы на КЗ.

Для правильной установки зажигания на двигатель 402 необходимо учитывать характеристики системы, представленные ниже:

порядок функционирования цилиндров сначала первый, затем второй, затем четвертый и третий;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном аппарате этот показатель от 8 до 10 градусов;
люфт на СЗ должен быть не более 0,8 мм;
показатель сопротивления резистора должен быть от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора уровень сопротивления должен быть не более 0,45 и не менее 0,5 кОм.

Разобранный трамблер на ЗМЗ

Как самому установить зажигание?

Как устанавливается зажигание на ЗМЗ 402? Коленчатый вал необходимо поставить в положение, соответствующее углу опережения 5 градусов.

Выставить момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в конце такта сжатия на 1 цилиндре.
Если распределитель не был снят с силового агрегата, такт сжатия на 1 цилиндре можно определить, открыв его крышку. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключается через кабель к свече. Если компрессию таким способом определить не удается, можно демонтировать СЗ, установленный в первом цилиндре. После этого отверстие нужно будет закрыть тряпкой, а лучше бумагой. Коленчатый вал необходимо запустить во вращение, и в тот момент, когда бумажная пробка будет выбита потоком воздуха, начнется такт сжатия.
Теперь вам понадобится ключ на 10 — им нужно немного ослабить болт октан-корректора, при этом сам винт откручивать не нужно.
Далее следует установить его шкалу на ноль, это примерно середина шкалы.
После выполнения этих действий ключом на 10 ослабьте болт, крепящий пластины октан-корректора.
Теперь нужно, чтобы метки совпали. В частности, речь идет о красной метке, расположенной на роторе, а также о риске на статоре. Когда установка привода устройства завершена, одной рукой распределитель необходимо удерживать в одном положении, другой рукой закручивается болт.

Многие устанавливают зажигание со стробоскопом. Иногда установка момента зажигания не дает результатов — двигатель продолжает троить и не работает на полную мощность. Причина в неработоспособности распределителя в целом. Замена или ремонт распределителя может решить проблему.

Двигатель ЗМЗ 402 — один из продуктов российского автопрома, широко применяемый в автомобилестроении. Этими силовыми агрегатами комплектовались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работы двигателя на машине правильно настроен зажигание . Далее вы узнаете, как установить трамблер на двигатель 402 и что нужно учитывать при выполнении задания.

Для правильной настройки и регулировки зажигания ЗМЗ 402 следует знать некоторые аспекты работы агрегата. На таких моторах установлен бесконтактный распределитель, дополненный генератором управляющих сигналов и навесными регуляторами опережения — вакуумным и центробежным (создатель видео — смотри Видик).

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высокого напряжения по цилиндрам агрегата с учетом порядка их работы.

Для правильного рассеивания импульсов используется ползунок, установленный на шкиве механизма. Ползунок снабжен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразования управляющих сигналов от регулятора в токовые сигналы на КЗ.

Читать так же

Для правильной установки зажигания 402 двигателя необходимо учитывать свойства, позволяющие вести учет (программное обеспечение), изложенные ниже:

Как выставить зажигание на 402 карбюраторном двигателе .

порядок функционирования цилиндров сначала 1-й, затем 2-й, позже 4-й и 3-й;
ротор распределительного элемента вращается против часовой стрелки;
на центробежном устройстве угол опережения от 15 до 18 градусов;
на вакуумном аппарате) показатель мифа от 8 до 10 градусов;
свободный ход по СЗ требуется не более 0,8 мм;
ожидается номинал резистора от 5 до 8 кОм;
параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
в обмотке статора требуется уровень сопротивления менее 0,45 и даже не менее 0,5 кОм.

Зажигание на двигателе 402.

Выставляем привод трамблера правильно. Регулируемый зажигание видео для граждан без навыков владения автомобилем. Все очень просто.

Разобранный распределитель на ЗМЗ

Как установить самостоятельно

зажигание ?

Как происходит установка зажигания на ЗМЗ 402? Коленчатый вал необходимо поставить в положение, соответствующее углу опережения 5 градусов.

Время устанавливаем следующим образом:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, иначе говоря, в конце такта сжатия на 1 цилиндре.
Если трамблер не снимался с блока, такт сжатия на 1 цилиндре можно определить, открыв его крышку. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который соединяется кабелем со свечой. Если вы обнаружите, что компрессия не получается, демонтируйте СЗ, установленный в первом цилиндре. После этого отверстие нужно будет закрыть тряпкой, а лучше бумагой. Необходимо начать проворачивать коленвал, в тот момент, когда картонная заглушка будет выбита потоком воздуха, начнется такт сжатия.
Теперь пригодится ключ на 10 — благодаря его использованию необходимо немного ослабить болт октан-корректора, при всем этом нет необходимости откручивать винт.
Далее следует поставить его шкала находится на нуле, это примерно середина шкалы.
После выполнения этих действий ключом на 10 ослабьте болт, крепящий пластины октан-корректора.
Теперь необходимо повернуть корпус распределителя таким образом, чтобы метки совпали. А именно речь идет о красноватой метке, расположенной на роторе, кроме того, о риске на статоре. Когда установка привода устройства завершена, одной рукой распределитель необходимо удерживать в одном положении, второй рукой закручивается болт.

Читать то же

1. Установить теги. 3.5. Установите шкалу на ноль. 3. Совместите метки на распределителе.

Некоторые экспонаты зажигания со стробоскопом. Время от времени установка момента зажигания не дает результатов – двигатель продолжает троить и не работает на полную мощность. Причина в неработоспособности распределителя в целом. Замена или ремонт распределителя может решить проблему.

Видео «Пошаговая установка трамблера на ЗМЗ 402»

Двигатель ЗМЗ-402 Регулировка угла опережения зажигания

Стр. 1 из 2.4

На двигатель типа ЗМЗ0-402 устанавливается распределитель зажигания моторного типа (1908. 3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенные вакуумные и центробежные регуляторы опережения зажигания.

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели внутреннего сгорания 402, которые выпускает Заволжский моторный завод, на которых важно зажигание.

Автомобильные силовые агрегаты продуктивно работают, если система зажигания настроена на 402 топливовоздушную смесь. Карбюратор формирует состав топлива, который подает приготовленную смесь в цилиндры двигателя.

В момент крайнего верхнего положения поршней свечи генерируют искру, воспламеняющую топливную смесь в камере сгорания. Мини-взрыв топлива, создаваемый газами, давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм воспламенения смеси выделяет один важный момент в последовательности событий. Будет ли работать мотор полноценно, если воспламенение смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы, при условии, что топливо правильно подожжено. Мощность силовой установки увеличивается, приближаясь к установленным нормам. Для этого необходимо зафиксировать правильное пространственное положение распределителя, который поочередно замыкает электрическую цепь от высоковольтной катушки до автомобильных свечей.

Особенности зажигания топлива

Перед установкой и правильной установкой порядка зажигания на 402 двигателе важно разобраться в конструктивных особенностях трамблера. На этот двигатель был установлен электрический распределитель потока без традиционных металлических контактов. Новшество заключается в том, что контроллер опережения вакуума управляет сложным процессом вместе с генератором.

Распределитель устанавливает порядок появления искры, последовательность воспламенения топлива в цилиндрах. Правильно «ловить» моменты искрового разряда помогает механический ползунок. Он устанавливается непосредственно на шкив. Он имеет резистор, чтобы помочь смешать шум. Коммутационное устройство размыкает цепь в первой катушке. В последующем он преобразует электрические импульсы, исходящие от узла, в прерывистый ток короткого замыкания.

Найти угол опережения зажигания в зажигании

На двигателе 402 зажигание регулируется по следующему алгоритму и порядку:

Коленчатый вал занимает пространственное положение, соответствующее 5 градусам опережения воспламенения топливной смеси;
Этого положения легко добиться, совместив метку на шкиве с выемкой на блоке двигателя;
Совпадение означает, что силовая установка отметила конец полного хода поршня.

При снятом датчике-распределителе настройка производится следующим образом:

Снимаю свечу с головки камеры сгорания цилиндра, в порядке воспламенения топлива, указанного под №1;
Накрываю листом бумаги, проворачиваю коленчатый вал двигателя;
Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, при котором начинается биение;
Затем с помощью клавиш выставляю шкалу октан-корректора на 0.

Проверка установки

Если порядок соблюдается без ошибок зажигания двигателя 402, то следующей задачей будет проверка силовой установки в движении автомобиля:

Выезжаем на трассу и когда двигаясь 60 км/ч, включите четвертую передачу. Мы газ. Появление детонационных коротких стуков свидетельствует о правильной установке зажигания.
Растянутые во времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует снизить октан-корректором, переставив на одну риск. Если детонации совсем не слышно, то следует увеличить опережающий угол воспламенения топливной смеси. И снова проверьте правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Датчик распределения зажигания (1908.3706) устанавливается на двигатель типа ЗМЗ0-402 (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.
Датчик-распределитель выполняет две функции: задает момент искрения и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого используется ползунок, надетый на вал датчика-распределителя.
В ползунок установлен помехоподавляющий резистор*.
Выключатель (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.
Регулировка зажигания ЗМЗ 402

1 Установить коленчатый вал в положение, соответствующее моменту зажигания 5°.
2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

3. Для двигателя УМЗ-4215 первую метку на шкиве установить напротив штифта на крышке распределительных шестерен.

4. Если датчик распределителя не снят с двигателя, то такт сжатия первого цилиндра определяется снятием крышки распределителя. Бегунок должен находиться у внутреннего контакта крышки, соединенной проводом со свечой первого цилиндра.
В противном случае выворачиваем свечу первого цилиндра. Прикрывая отверстие бумажной пробкой, проворачиваем коленчатый вал. Воздух, выталкивающий пробку, укажет на начало такта сжатия.

4. Ключ «на 10» ослабляет винт октан-корректора
5 . Установите его шкалу на нулевое деление (середина шкалы).

6. Ключом «на 10» ослабляется винт крепления пластины октан-корректора

Регулировка угла опережения зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красная риска на роторе и стрелка на статоре). Удерживая датчик в этом положении, затяните винт.

Убедиться в расположении ползунка до контакта крышки первого цилиндра и проверить правильность подключения высоковольтных проводов остальных цилиндров — считая против часовой стрелки от первого цилиндра в порядке 1-2-4- 3.
После того, как вы все сделали, проверьте правильность установки угла опережения зажигания при включенном автомобиле. Запускаем двигатель, прогреваем, и когда уже перешли на четвертую передачу на скорости 50-60 км/ч, резко нажимаем на газ. Если при этом детонация (по звуку похожая на стук клапанов) появляется кратковременно — на 1-3 с — угол опережения зажигания выбран правильно. Длительная детонация говорит о превышении угла опережения зажигания, снижаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Крышка. Ползунок должен располагаться напротив входа «1» внутри него. Если нет, поверните коленчатый вал на 180 градусов. Установите октановое число на «0». Прикрутить болтом стрелку к корпусу датчика распределения зажигания так, чтобы она совпала со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Осторожно повернуть корпус, удерживая ползунок пальцем против его вращения, для устранения зазоров в приводе, пока кончик лепестка на статоре и красная метка на роторе не совпадут в одну линию. Закрепите пластину октан-корректора болтом на корпусе распределителя.

Заменить крышку распределителя. Проверить установку розжига по порядку работы цилиндров 1-2-4-3, считая против часовой стрелки. После установки момента зажигания проверьте правильность его хода.

Запустить двигатель, прогреть до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на педаль газа. Если на скорости 55-60 км/ч чувствуется кратковременная детонация, значит момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации распределитель следует повернуть на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если стук полностью отсутствует, то увеличьте угол опережения, повернув датчик трамблера по часовой стрелке. Деление шкалы соответствует углу 4 градуса на коленчатом валу двигателя.

Источники:

Как установить трамблер на УАЗ 417
Бесконтактная схема управления зажиганием

Регулировка бесконтактной системы зажигания автомобилей УАЗ должна выполняться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и снижению мощности двигателя.

Руководство по эксплуатации

Установите автомобиль на ровной ровной поверхности и включите стояночный тормоз. Установите поршень первого цилиндра в положение верхней мертвой точки. При этом следует совместить отверстия М3 (5 градусов до ВМТ) на шкиве коленчатого вала и штифт на крышке распределительных шестерен.

Снимите пластиковую крышку с корпуса распределителя. Убедитесь, что рабочий электрод находится точно напротив клеммы на крышке. Этот штифт помечен цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом с вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом стрелка должна совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая ползунок для устранения зазоров в приводе, осторожно поверните корпус до совмещения красной линии метки на роторе и кончика язычка на статоре в одну линию. Затяните болт крепления пластины октан-корректора к датчику-распределителю.

Купить запчасти УАЗ-450, УАЗ-451, УАЗ-452 с быстрой доставкой в любую страну мира или самовывозом в Санкт-Петербурге

Шильдик УАЗ-452 (020-452) , СССР

УАЗ-452

1500 руб за штуку

В наличии

Новый Старый Сток

Рамки номерных знаков (024) , СССР

легковые

1300 руб за штуку

В наличии

Новые Старые Сток

Гайка замка зажигания хромированная (033-21) , Современное производство

ретро авто

~~950 руб.~~

700 руб.

В наличии

Репродукция

Белые стены для автомобилей (040) , Атлас

Любой автомобиль

~~5200 — 9000 руб.~~

3500 — 6000 руб. за комплект

В наличии

Новый Старый Склад

13
фото

Ласты автомобильные цветные (040-c) , Атлас

Любые автомобили

~~5700 руб.~~

3800 руб. за комплект

В наличии

Новый Старый Склад

Ручки форточек 30-6103102 и 30-6103103 (1260-20) , СССР

ГАЗ-М20, ГАЗ-21, ГАЗ-12, ГАЗ-13, УАЗ

600 — 3500 руб. за комплект

В наличии

Новый Старый Склад

10
фото

24 2 Уплотнители форточек передних стекол на стойке 21-6103148 (1271-21) , Современное производство
ГАЗ-21, ЗАЗ-965, ЗАЗ-968
700 рублей за комплект
В наличии
Репродукция
Ручки стеклоподъемников ГАЗ-51 (135-51) , СССР
ГАЗ-51, ГАЗ-52, ГАЗ-53
50 рублей
В наличии
Новый Старый Склад
Сырой каучук (136) , Современное производство
Ретро автомобили
100 рублей
В наличии
Новые Старые Склад
Уплотнительные кольца фар (195-21) , Современное производство
ГАЗ-21, ГАЗ-24, Москвич
50 рублей за комплект
В наличии
Новый Старый Склад
10
фото
Прошва (200) , Современное производство
ретро автомобили
1000 рублей за комплект
В наличии
Репродукция
10
фото
Прокладка корпуса фары 13-3711024 (202) , СССР
ГАЗ-21, ГАЗ-24, ГАЗ-13, ГАЗ-52, ГАЗ-53, ГАЗ-66, УАЗ, Москвич
100 руб. /шт.
В наличии
Новый Старый Склад
Втулка троса спидометра 20-1104091 (222) , Современное производство
ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-13, ГАЗ-14, ГАЗ-69, ГАЗ-51
50 руб.
Кабель в защитной резиновой оболочке (227-21) , Современное производство
ГАЗ-М20 Победа, ГАЗ-12 ЗИМ, ГАЗ-21 Волга
100 — 200 рублей за комплект
В наличии
Репродукция
Прокладка крышки коробки толкателей УАЗ (2511-451) , Современное производство
УАЗ
10 руб за штуку
В наличии
Новый Старый Сток
Прокладка крышки распределительной шестерни 21-1002064 (2513-21) , Современное производство
ГАЗ-21, РАФ-977, УАЗ
25 руб.
В наличии
Новый Старый Сток
Прокладка крышки ГРМ 24-1002064 (2513-24) , Современное производство
ГАЗ-24, ГАЗ-24-10, ГАЗ-3102, ГАЗ-31029, РАФ-2203
20 рублей за штуку
В наличии
Новый Старый Сток
Комплект прокладок двигателя ЗМЗ-402 (2514-24-10) , Современное производство
УАЗ, Горьковский автомобильный завод
1100 рублей за комплект
В наличии
Репродукция
Прокладка крышки коленвала 4022. 1005162 (2516-2410) , Россия
ГАЗ-24-10 «Волга», ГАЗ-31029 «Волга», ГАЗ-3102 «Волга», УАЗ
16 руб./шт.
В наличии
Новый Старый Склад
Пробки блока цилиндров (2517-20) , Современное производство
ГАЗ-12, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-69, УАЗ
100 рублей за штуку
В наличии
Репродукция
Сальниковые сальники коленчатого вала (252-21) , Современное производство
ГАЗ-51, ГАЗ-69, ГАЗ-12, ГАЗ-13, ГАЗ-14, ГАЗ-М20, ГАЗ-21, ГАЗ-24, Ныса, Зук
50 — 150 руб.
В наличии
Новый Старый На складе
Шпилька головки блока цилиндров двигателя ГАЗ-21 (2530-21) , Современное производство
ГАЗ-21 Волга, РАФ-977 Латвия, УАЗ
350 рублей за комплект
В наличии
Новый Старый Сток
Прокладка крышки водяной рубашки ГБЦ двигателя ГАЗ-21 (2532-21) , Современное производство
ГАЗ-21, РАФ-977, УАЗ
15 — 25 руб за штуку
В наличии
Новый Старый На складе
Крышка 21-1003082 водяной рубашки ГБЦ (2533-21) , Современное производство
ГАЗ-21, РАФ-977, УАЗ
50 руб.
В наличии
Новый Старый Сток
Прокладка головки блока 21-1003020 и 417-1003020 (254-21) , Современное производство
ГАЗ-21 Волга
160 — 270 рублей за штуку
В наличии
Новый Старый Сток
Прокладка ГБЦ 21Б-1003020 (254-450) , Современное производство
ГАЗ-21 1 серия, ГАЗ-69М, УАЗ-450
3750 руб.
В наличии
Репродукция
поршни 21Б (255-21б) , CCCP
М-21 Волга, 1 серия с нижнеклапанным двигателем 21Б, Г-69М, УАЗ-450
2 875 руб./шт — 7150 руб. Поршневая группа (2550-21) , Современное производство
ГАЗ-21, РАФ-977, УАЗ
16400 руб. за комплект
В наличии
Новый Старый Склад
Кольцо уплотнительное гильзы цилиндра 21-1002024 (2552-21) , СССР
ГАЗ-21 Волга, РАФ-977 Латвия, УАЗ
40 рублей за комплект
В наличии
Новый Старый Сток
Прокладки гильз цилиндров 66-100204 (2552-24) , Современное производство
ГАЗ-24, ГАЗ-24-10, ГАЗ-53, ГАЗ-66, УАЗ
30 руб за штуку
В наличии
Новый Старый На складе
Втулка шатуна 21-1004052 (2572-21) , Современное производство
ГАЗ-21, ГАЗ-24, РАФ, УАЗ
250 руб.
В наличии
Новый Старый Сток
Коленчатый вал Шестерня коленчатого вала 11-6306-А2 (2580-11) , Россия
ГАЗ-21, ГАЗ-12, ГАЗ-20, ГАЗ-24, ГАЗ-51, ГАЗ-52, ГАЗ-69, РАФ, УАЗ
1200 руб./шт.
В наличии
Новый Старый Склад
Шайбы упорные коленвала 11-6307 (2581-11) , СССР
ГАЗ-12, ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-69, РАФ-977, РАФ-2203, УАЗ
150 руб.
В наличии
Новый Старый Склад
Шайба храповая 293554-П29 (2582-20) , Современное производство
ретро автомобили
20 руб за штуку
В наличии
Новые Старые Сток
Пробка-пробка масляных полостей коленчатого вала ГАЗ-21, ГАЗ-24, УАЗ (2585-21) , Современное производство
ГАЗ-21 Волга, ГАЗ-24 Волга, УАЗ
30 руб.
В наличии
Новый Старый Склад
Подшипник коленвала М7600 (2586) , Современное производство
ГАЗ-АА, ГАЗ-67, ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-52, ГАЗ-63, ГАЗ-66, ГАЗ-69
265 руб.
В наличии
Новый Старый На складе
Шестерня распредвала 11-6256-А4 и 402.1006020 (2601-11) , Современное производство
ГАЗ-12, ГАЗ-М20, ГАЗ-21, ГАЗ-24, ГАЗ-51, ГАЗ-69, УАЗ, РАФ
1700 руб за штуку
В наличии
Новый Старый Сток
Шпонка распределительного вала 260417-П (26011-11) , Современное производство
ГАЗ-М20 Победа, ГАЗ-21 Волга, ГАЗ-24 Волга, ГАЗ-12 ЗИМ, ГАЗ-69, ГАЗ-51, УАЗ
50 руб.
В наличии
Репродукция
Кольцо распорное распредвала 11-6255 (26012-11) , Современное производство
ГАЗ-12 ЗИМ, ГАЗ-М-20, ГАЗ-21, ГАЗ-24, ГАЗ-69, ГАЗ-51, УАЗ
25 рублей за штуку
В наличии
Новый Старый Склад
Фланец упорный распределительного вала 11-6252 (2606-20) , Современное производство
ГАЗ-12 «ЗИМ», ГАЗ-М20 «Победа», ГАЗ-21 «Волга», ГАЗ-24 «Волга», ГАЗ-51, ГАЗ-53, ГАЗ-69, УАЗ
220 руб.
В наличии
Новый Старый на складе
Стойка оси коромысел 21-1007105-Б и 21-1007106-Б (2609-21) , СССР
М-21, ГАЗ-24, ГАЗ-24-10, ГАЗ-3102, ГАЗ-31029, УАЗ, РАФ
70 руб/шт
В наличии
Новый Старый Сток
Распорная пружина коромысел 21-1007161-Б (26091-21) , Современное производство
М-21 Волга, ГАЗ-24 Волга, ГАЗ-24-10 Волга, УАЗ
40 рублей за штуку
В наличии
Новый Старый Сток
Шайба пружинная коромысел осей 21-1007135 (26092-21) , Современное производство
М-21 Волга, ГАЗ-24 Волга, УАЗ
25 руб/шт
В наличии
Новый Старый На складе
Шток толкателя клапана 54-1007175 (2610-21) , Современное производство
ГАЗ-21, ГАЗ-24, ГАЗ-24-10, ГАЗ-31029, РАФ-977, РАФ-2203, УАЗ
1960 руб. за комплект
В наличии
Новый Старый Склад
Клапан толкатель 21-3661390 или 21-1007055-А2 (2613-24) , Современное производство
ГАЗ-21, ГАЗ-24, РАФ-977, РАФ-2203, УАЗ
2500 руб. за комплект
В наличии
Новый Старый Запас
Колпаки маслоотражательные ГАЗ-21 (2616-21) , Современное производство
ГАЗ-21 Волга, РАФ-977 Латвия, УАЗ
40 рублей за комплект
В наличии
Новый Старый Сток
Прокладка клапанной крышки 21-1007245 (2620-21) , Современное производство
ГАЗ-21, ГАЗ-24, РАФ-977, РАФ-2203, УАЗ
100 — 240 руб. за шт.0002 Прокладка коллектора (газопровода) 21-1008080 (2630-21) , Современное производство
ГАЗ-21 Волга
120 рублей
В наличии
Новый Старый Сток
Прокладка корпуса привода трамблера 21-1016023-Б (264) , Современное производство
ретро автомобили
10 руб за штуку
В наличии
Новые Старые Сток
Распределитель привода 451-1016010 (264-451) , Россия
УАЗ-451, УАЗ-469
1300 рублей
В наличии
Новый Старый сток
Тюнинг Волги — методы оживления легендарного автомобиля.
Профессионалы советуют: тюнингуем Волгу своими руками Жизнеспособность основных агрегатов

Сегодня на дорогах все реже можно увидеть автомобили отечественного производства. Так что количество автомобилей «Волга» уменьшается, ремонт становится редкостью, а ее низкая цена сохраняется. И все же всегда найдутся автолюбители, желающие усовершенствовать свое отечественное транспортное средство. Чтобы выполнить тюнинг автомобиля Волга, вам понадобится фантазия, терпение, творческий подход и деньги. Часто автолюбители выполняют тюнинг Волги своими руками.

Тюнинг ГАЗ-21

Крупные формы, округлый багажник, открытая на всеобщее обозрение передняя часть, оригинальные крылья, плоское и гнутое стекло кабины — это Волга ГАЗ 21. Сегодня эта модель по праву признана ретро автомобиль. Современные автовладельцы стремятся дать этому транспортному средству вторую жизнь.

Внешний тюнинг

Предполагает покраску кузова современной краской в насыщенный цвет и обновление салона. Для этого приборную панель и руль можно сделать в цвет кузова автомобиля. Обивка сидений может быть выполнена из двухцветной натуральной кожи, обивка дверей и боковин – из современного прочного материала. Эти детали сделают салон ярким и запоминающимся. Большинство автовладельцев считают, что установка 21 таких популярных обвесов, спойлеров, накладок, противотуманных фар на кузов Волги может только испортить колоритный вид автомобиля.

Тюнинг Волга 21 предполагает модернизацию двигателя, которая заключается в установке силового агрегата от автомобиля следующего поколения — ГАЗ 24. Нельзя забывать и о трансмиссии. Поэтому выполнение работ по замене двигателя сопровождается установкой новой коробки передач от Волги 24. После такой модернизации ГАЗ 21 способен увеличить скорость до 140 км/ч. Выполняя технический тюнинг автомобиля, вы можете заменить задний мост на деталь иностранного автопроизводителя.

Тюнинг ГАЗ-24

Разработка автомобиля ГАЗ 24 началась в далеких 60-х годах прошлого века, в связи со старением его предшественника. Массовое производство автомобилей продолжалось с 1970 по 1985 год. Для того времени машина была достаточно хорошим и качественным транспортным средством, ее внешний вид был четким и узнаваемым. Однако со временем большинство владельцев занимаются тюнингом своего питомца.

Тюнинг Волга 24 в первую очередь подразумевает выполнение работ по увеличению мощности двигателя, снижению расхода топлива. Сначала нужно развернуть карбюратор автомобиля на 180 градусов, затем приступить к замене воздушных и топливных жиклеров, жиклеров экономайзера и форсунок ускорительного насоса. После такой работы можно прийти к показателю расхода топлива 12,5 литров и 17 литров, по трассе при скорости 120 км/ч. При этом мощность двигателя увеличивается на 15-20%, а крутящий момент увеличивается на треть. Если такая работа покажется очень трудоемкой, то можно заменить заводской двигатель агрегатом от иномарки. Завершить процесс можно установкой фильтра нулевого сопротивления под капот Волги 24.

Также необходимо провести тюнинг подвески ГАЗ-24, так как автомобиль плохо реагирует на руль, не имеет уверенности на высокой скорости и необходимой управляемости, жесткости. В первую очередь нужно поменять амортизаторы, ведь от них зависит поведение автомобиля на дороге. На рынке есть амортизаторы и пружины, идеально подходящие для ГАЗ-24. Также следует заменить все мелкие детали: втулки, пыльники, резинки.

Завершающим этапом тюнинга подвески будет переборка всех элементов управления. При желании на автомобиль можно установить гидроусилитель. В результате получился отличный автомобиль, более безопасный и комфортный в управлении.

Что касается внешнего тюнинга, то на ГАЗ-24 можно установить пластиковые пороги, обвесы, литые или кованые диски. Не стоит забывать и о тюнинге салона Волги 24. Интерьер салона может быть выполнен в классическом стиле. Для этого установите новые кресла, изготовленные по заводским чертежам, обшейте их кожей, алькантрой или велюром. Чтобы все детали в салоне смотрелись гармонично, необходимо изменить руль, приборную панель и центральную консоль. Далее следует заняться обивкой потолка, пола, дверей. Можно установить кондиционер, музыкальный центр, дополнительное освещение. Фото тюнинга Волги 24 демонстрируют улучшенную машину: красивую и быструю.

Тюнинг ГАЗ-3102

Несколько десятков лет назад он казался стильным и грациозным автомобилем. На сегодняшний день автомобиль довольно устарел и предлагает множество возможностей для модернизации. Улучшение своего автомобиля станет увлекательной и трудоемкой задачей для любителей тюнинга. Размеры кузова автомобиля позволят сделать как спортивный, так и представительский автомобиль.

Внутренний тюнинг

Внутренний тюнинг Волги 3102 предполагает установку более мощного двигателя, новой коробки передач, более быстрого моста, доработку ходовой части и замену моторного отсека. Это сделает автомобиль быстрее, надежнее и легче в управлении.

Тюнинг салона

Вариантов тюнинга салона много и все зависит от пожеланий и возможностей владельца. Отличного результата можно добиться, обив сидения, боковые панели и потолок современными качественными материалами в оригинальной цветовой гамме. Для повышения комфорта водителя и пассажиров можно оснастить автомобиль шумоизоляцией, стереосистемой и дополнительным освещением некоторых деталей.

Тюнинг ГАЗ-3110

ГАЗ-3110 – это уже более усовершенствованная модель Волги, чем все остальные ее предшественницы: более свободный салон, более солидный внешний вид и техническое оснащение. А модели этой серии — благодатное поле для модернизации автомобиля. Модернизация подразумевает подгонку автомобиля под его владельца, улучшение технических характеристик, изменение интерьера и экстерьера.

Многие автолюбители предпочитают дополнять классический заводской экстерьер следующими элементами тюнинга:

хромированная выхлопная труба
оригинальный воздухозаборник и фигурка легендарного оленя на капоте
переработанные крылья
современные спойлеры
замена штатного света на ксенон
модернизированные легкосплавные диски
модернизированные легкосплавные диски с дорогой низкопрофильной резиной
решетки и другие элементы

Внешний тюнинг

Внешний тюнинг включает в себя установку аэродинамического обвеса, улучшающего аэродинамические качества автомобиля. тюнинг включает в себя доработку бампера, который способен защитить от различных воздушных завихрений и увеличить максимальную скорость. Придать автомобилю выразительности поможет аэрография.

Вы можете удивить окружающих изысканной отделкой салона алькантрой или кожей, оригинальными чехлами и ковриками на сиденьях, подсветкой приборной панели и другими деталями интерьера.

Внутренний тюнинг заключается в замене двигателя на более мощный, от иномарки. Также владельцы ГАЗ-3110 устанавливают современный фильтр нулевого сопротивления, меняют заводскую коробку передач на автомат от иномарки. Волга 3110 тюнинг фото продемонстрируют творческие успехи автомобилистов. Вообще тюнинг Волги всех моделей процесс очень кропотливый, но увлекательный!

Долгое время культура тюнинга в России развивалась по принципу «что есть, то и прикрутим». Произошло это в том числе из-за того, что во времена Советского Союза автомобилистам было не из чего выбирать, а выделяться все же хотелось. Вот они и приделывали к автомобилям те детали, которые изначально для них не были приспособлены!

И, к сожалению, подобные образцы народного творчества существуют и по сей день. Конечно, довольно сложно понять людей, создающих такие автомобили — ведь сейчас, когда есть доступ к качественным комплектующим, да и ко всему прочему, они, безусловно, должны были бы исчезнуть, но практика говорит совсем об обратном.

Хотя и в этом случае есть хорошее оправдание — качественные детали и, например, хорошая переделка салона стоят немало, а что-то можно «накрутить» своими руками, сделав с минимальными затратами на «сырое материалы» для творчества.

Конечно, часто к недостатку финансов примешивается — думаю, эту «Волгу» собирал именно такой человек. Я не хочу никого обидеть, но я все же считаю, что каждый человек должен заниматься тем делом, которое он делает. А если дизайн и стиль не ваши, то зачем заморачиваться?

Я даже не знаю, следовал ли владелец определенным шаблонам; скорее складывается впечатление, что любую мало-мальски интересную деталь, которая попадалась владельцу машины, тут же отправляли на его 31029. Особенно бросаются в глаза эти клыки на передних крыльях — а вдруг кто под колеса попадет?

Волги были не просто автомобилями. На этих автомобилях не ездили обычные жители страны. Даже сегодня автомобили от ГАЗа не стали доступным ширпотребом. Давайте узнаем, чем примечательны эти автомобили и познакомимся с ГАЗ 31029.Модель «Волга».

История появления

Этот российский легковой автомобиль выпускался с 1992 по 1997 год. Базовой моделью считается 2410, а кузовные детали достались машине от версии 3102. В начале 90-х годов прошлого века новый Волга закупалась для государственных нужд, а также предлагалась в частные руки. Престиж автомобиля обусловил хороший спрос у населения.

Разработка автомобиля ГАЗ 31029 началась в 80-х годах ХХ века. Это был второй пункт программы усовершенствования ГАЗ 24. Первая часть этой программы была направлена на модернизацию механической составляющей. А внешним видом занялись чуть позже. В то же время правительство не сочло целесообразным делать кузов похожим на 3102. Так, 29отличается некоторыми деталями. Здесь другой капот, крылья, решетка радиатора, оригинальные бампера.

Автомобиль ГАЗ 31029 запущен в серию в 1992 году. Это был первый автомобиль, выпущенный после распада Советского Союза. Внешний вид воспринимался иначе, спрос возрастал. С 1996 года автомобиль стал комплектоваться современными двигателями от ЗМЗ, инжектором, новыми задними мостами, дисковыми тормозами. Многие владельцы автомобиля ГАЗ 31029 делали тюнинг самостоятельно, в результате смогли значительно улучшить комфорт автомобиля и его внешний вид.

Модификации

В природе существовало несколько комплектаций этих моделей. Можно отметить популярную версию и роскошные автомобили. Это 31029-50 и 31029-51. Отличались шестнадцатиклапанным карбюраторным ЗМЗ 4063 или инжекторным ЗМЗ 4062. Последний работал только с пятиступенчатой коробкой передач. В комплектацию люкс входила подвеска, скопированная с люксовой версии 3102. Благодаря подвеске и новым тормозам хэтч 29 лучше подготовлен к езде на высоких скоростях. Такие машины ценились среди начальства, любящего выглядеть поскромнее.

Базовый двигатель ГАЗ 31029 — ЗМЗ 402 объемом 2,5 литра. Таких моторов было несколько. Были модификации под 92-й бензин и 76-й. Силовые агрегаты отличались разной высотой ГБЦ и показателями мощности.

Более слабые подразделения использовались в качестве такси. При покупке автомобиля с таким мотором необходимо было выяснить, где и как он использовался ранее. Также такси помимо двигателя отличались виниловым салоном и наличием плафона на потолке. Также была модификация для газа. Его можно узнать по двум заправочным люкам на заднем крыле. Также было 29с, которые оснащались двигателями от Rover и Toyota. Такие автомобили собирались небольшими компаниями.

Кузов

Это одно из главных достоинств ГАЗ 31029. Кузов автомобиля не просто большой, он огромен. В салоне с комфортом могут разместиться даже пять человек. А вот передние сиденья все же не совсем удачны. Высокие автолюбители буквально упрутся головой в крышу.

Если сравнивать кузов с моделью 2410, то видно, что 29 получила более новые решения спереди. Использованы аэродинамические обводы, наклонная решетка радиатора, прямоугольные фары. Поворотники вписаны в передние крылья.

Обвес позволяет автомобилю обеспечить наилучшие аэродинамические характеристики и снизить уровень шума. Новые галогеновые фары освещают дорогу на 30 процентов ярче. Новые передние крылья и спойлер под бампером уменьшили брызги от лобового стекла. Бампер сделан из пластика, поэтому не ржавеет.

Кузов плохо защищен от коррозии. Это один из минусов. Если бы автолюбитель постоянно занимался обработкой железа, то машина могла бы «дожить» до наших дней. Приобретая подержанный автомобиль, нужно внимательно смотреть на колесные арки, задний фартук. Наиболее распространены усталостные повреждения. Это не очень долговечно. Посмотрите на ГАЗ 31029для себя (фото можно увидеть в статье).

Если вовремя не устранить коррозию, придется полностью или частично переваривать кузов. А это дополнительные затраты и огромная трата времени.

Салон

«Волги» всегда отличались просторным и комфортным салоном. Он очень вместительный. В нем с комфортом могут разместиться пять пассажиров. Передние сиденья регулируются в продольном направлении, а спинки можно наклонять. Спинки передних сидений можно раскладывать, в результате получается диван.

Что касается посадки, то высоким водителям будет не очень удобно. А в остальном посадка вполне удобная. Низкорослые автолюбители получат хороший обзор.

Панель приборов оснащена спидометром, часами, указателем уровня топлива, температуры. Также есть индикатор давления масла, лампа контроля тормозной системы. В целом схема ГАЗ 31029 мало чем отличается от 2410. Также на приборной панели можно увидеть дублирующие лампочки указателей поворотов.

Недостатком многих является неудачно выбранный угол наклона козырька приборной панели. Так, в солнечный день щиток отражается на лобовом стекле и слепит водителя. Размера бардачка хватает только для хранения ключей от квартиры. Дворники тоже были плохо расположены.

Вентиляция и отопление

Эти системы вызывают нарекания автомобилистов. Печка слишком часто ломается. ГАЗ 31029 оснащен не очень надежным радиатором. Из-за этого такие проблемы. Регулярно можно наблюдать протечки через кран радиатора. Эти детали ремонту не подлежат. Кроме того, плохо продумана система открывания радиатора. Кабель, пропущенный под аккумулятором, со временем подвергается окислению и коррозии, а затем и вовсе обрывается. Автолюбители в один голос говорят, что печка работает не так хорошо, как могла бы.

Силовая часть

Как было сказано выше, модель ГАЗ 31029 комплектовалась несколькими вариантами двигателей ЗМЗ 402. Затем в 1996 году на автомобили стали устанавливать двигатели ЗМЗ 406.

Если подходить к вопросу, исходя из современных мерок, «Волга» отнюдь не вечна. А если говорить о четырехцилиндровых ЗМЗ 402, то это вполне надежные двигатели. Однако даже при хорошем уходе за этими моторами ресурс агрегата невелик. Современный впрыск 406 надежнее.

402-й двигатель расходует не только топливо, но и масло. Причем последний уходит не в виде отходов, а из-за многочисленных утечек в соединениях системы смазки. Особенно часто масло уходит через кран маслоохладителя. Автолюбители часто его чистят.

Трансмиссия

Четырехступенчатая механическая коробка передач устанавливалась стандартно на эту модель в 1992 году. Она работала в паре с 402-м мотором. С 1996 года автомобили выпускаются с пятиступенчатой коробкой передач, с которой работает 406-й двигатель.

Карбюраторы

Среди карбюраторов наиболее распространены К-126. Они наиболее просты в настройке и обслуживании. Более поздняя модель несколько снижает аппетит двигателя, но требует более частых регулировок. «Солекс», который автолюбители устанавливают на «Волги», не любит загрязнения. В салоне часто чувствуется запах бензина. Это свидетельствует о неправильной установке топливного ресивера, а может означать, что шланги потрескались.

Электрооборудование и зажигание

ГАЗ 31029 имеет зажигание бесконтактного типа. По отзывам многих автомобилистов, практически безотказен. Выключатель старого образца работает безупречно. Распределитель работает нормально, даже если вал значительно люфтит. Свечи можно не менять до 50 000 км.

Сцепление

Этот узел представляет собой однодисковое сухое сцепление. Его долговечность можно сравнить с долговечностью двигателя. А вот о долговечности гидропривода сказать нельзя. Автолюбители жалуются, что часто протекает главный цилиндр. Покупка готового агрегата сродни лотерее.

Подвеска

Среди автомобилистов «Волгу» называют баржей. Это все из-за плавности и медленных реакций. Подвески, используемые здесь, практически неподвластны времени. Передняя полностью независимая, рычажного типа. Задняя часть выполнена на продольных рессорах. Все это работает вместе с гидравлическими телескопическими амортизаторами.

Живучесть основных узлов

Коробка передач по ресурсу такая же, как и двигатель. Однако иногда вилки могут выйти из строя. Эта проблема особенно характерна для пятиступенчатых коробок передач.

Задний мост не всегда отрабатывает свой ресурс. Среди автомобилистов считается праздником, если машина проехала без ремонта 100 тысяч километров. Часто приходится сталкиваться с регулировкой зазоров в главной паре коробки передач. Особо недолговечными считаются подшипники на полуосях. Карданный вал служит долго благодаря максимально упрощенной конструкции.

Технические характеристики

Эта модель представляет собой четырехдверный седан. Габаритные размеры Волги 4485/1800/1475. Колесная база машины составляет 2800 мм. Снаряженная масса автомобиля составляет 1400 килограммов. Багажник имеет объем 500 литров. Объем бака 55 и 75 литров.

Бензиновые двигатели. ЗМЗ 402 объемом 2,5 литра и мощностью 100 л. с. и такой же агрегат, но на 90 «лошадей». Также имеется 2,3-литровый 16-клапанный карбюраторный двигатель мощностью 110 л.с. с. и 2,3-литровый 16-клапанный инжекторный двигатель мощностью 150 л. с. с.

Задний привод, механическая трансмиссия. Коробка передач 4-ступенчатая и 5-ступенчатая.

Очень часто на улицах городов России можно увидеть различные автомобили отечественного производства, внешний вид которых существенно отличается от экстерьера стандартных моделей. Многие автолюбители проводят огромное количество времени в гаражах и мастерских, чтобы модернизировать продукцию российского автопрома. Сегодня мы поможем вам узнать, что такое тюнинг ГАЗ 31029.машина может быть.

Доработка салона автомобиля

Как правило, владельцы таких автомобилей начинают процесс доработки с элементов салона. Поскольку ГАЗ 31029 — типичный представитель отечественного бизнес-сегмента, на нем не стоит экономить. Зачастую тюнинг автомобиля начинается с замены штатной обивки сидений. Сегодня в продаже имеется огромное количество материалов, предназначенных для .

Если у вас достаточно денег, вы можете выбрать вариант отделки сидений и салона кожей. Рекомендуем очень серьезно отнестись к вопросу выбора цветовой палитры, так как неправильное решение в данном случае может свести на нет все ваши усилия по улучшению интерьера. Если вы планируете сэкономить, сделав бюджетный тюнинг ГАЗ 31029, советуем отдать предпочтение искусственной замше.

Одной из обязательных составляющих интерьера автомобилей представительского класса являются деревянные элементы на дверных панелях. В машине часто не хватает кондиционера. Конечно, это недешевое удовольствие, но комфорт водителю и пассажирам он точно обеспечит. Существуют разные способы обновления панели приборов. Например, очень часто самым простым вариантом тюнинга «приборки» ГАЗ 31029 является замена элементов подсветки. Ниже фото, где можно увидеть, как выглядит этот компонент интерьера после доработки одним из автомобилистов.

Кстати, ниже вы можете увидеть один из способов тюнинга ГАЗ 31029, суть которого заключается в установке динамиков в дверные панели. Как правило, все приходится делать из подручных материалов, так как готовых наборов в большинстве случаев в магазинах нет. А вот для ВАЗов этой проблемы просто не существует.

В нашем случае подиумы были из фанеры. Для работы использовалось три слоя фанеры 10 мм, небольшое количество пенопласта для монтажа и шпаклевки. См. результат ниже.

Тюнинг экстерьера

Те, кто не хочет ограничиваться улучшением салона ГАЗ 31029, могут выполнить тюнинг экстерьера автомобиля. Однако навешивать на машину огромные бампера, боковые «юбки» и спойлер — не лучшее решение. Не забывайте, что речь идет об автомобиле представительского класса, поэтому лучше выбирать элементы, выполненные в максимально сдержанном стиле. Зачастую владельцы таких автомобилей осуществляют покраску кузова в один из эксклюзивных оттенков. Также можно установить повторители вращения белого цвета (на фото).

Модернизация технической начинки

Если вы намерены произвести максимально полный тюнинг ГАЗ 31029, не забудьте улучшить работу силового агрегата и других элементов технической части автомобиля. Правда, делать это своими руками нежелательно, так как риск повреждения этих деталей достаточно высок. Специалисты смогут увеличить мощность двигателя, а также снизить расход топлива ГАЗ 31029, что является достаточно актуальным вопросом для большинства владельцев этого седана. Часто для улучшения управляемости автомобиля устанавливаются другие амортизаторы и пружины.

Автомобили ГАЗ Волга вошли в автомобильную стихию в 1956 году. Отныне автомобиль остается на первых этапах прочности и практичности. До сих пор «Волга» пользуется спросом у всех автолюбителей.

Похоже ГАЗ 31029

Волга 29 выпущена в 1992 году. До 1997 года было выпущено около 500 тысяч автомобилей.

Волга ГАЗ-31029 – автомобиль, рассчитанный на средний класс населения. У нее всегда были средние цены, по сравнению с другими автомобилями, с очень большим и комфортным салоном. Теперь машины имеют компьютерную технику и оснащены первыми ноу-хау гаджетами. В «Волге» такого нет, но когда она выходила с завода, она была очень престижной, а еще ценилась за практичность.

Вид спереди на ГАЗ 31029

Волга-2410 имеет более квадратную форму кузова, чем 29-я. У этого автомобиля более округлые крылья, более совершенные фары и довольно крупные указатели поворотов. Задние фонари неоднородны, поэтому всего их 4.

Торпеда состоит из различных частей, которые показывают состояние автомобиля:

Спидометр;
Блок, состоящий из экрана с температурой, указателя топлива в баке, указателя давления масла, указателя напряжения в сети;
Часы.

Внешний вид ГАЗ 31029

Передние сиденья оснащены подголовниками и обиты тканью. В 29-й Волге установлены механические стеклоподъемники (вручную), зеркала также регулируются вручную. У некоторых Волг, разумеется, была велюровая обивка. При заказе по индивидуальному заказу этот автомобиль комплектовался кондиционером, пластиковыми крыльями, магнитолой. Все это было на отдельном платежном счете.

Двигатель

Первые модели Волги 29 имели карбюраторные двигатели, имевшие 4 цилиндра. ЗМЗ-402, эти двигатели производились только под бензин марки 92, потом были двигатели ЗМЗ-4021, они производились только под бензин марки А-76.

Трансмиссия

ГАЗ 31 029 комплектовался коробкой передач — механика, имевшая четыре ступени. У «Волги» есть узел, соединяющий задние колеса и развязывающий кузов, он состоит из двух частей. В 93-м автомобили стали оснащаться одинарным задним мостом.

94 года в машину поставили 5 ступенчатую коробку передач, механика. Задний мост одинарный и очень похож на тот, что устанавливался на автомобиль представительского класса марки «Чайка».
