ЗМЗ-406, метки ГРМ — аннотация по установке

Для того чтоб в обычном режиме работал мотор на автомобиле Волга либо Газель, нужно верно выставить на ЗМЗ-406 метки ГРМ. Метки грм газель 406 фото. На автомобилях в качестве привода употребляться может цепь либо ремень. Преимуществ и недочетов у каждого типа имеется много, некие говорят, что цепь не способна порваться. Необходимо огорчить – способна, да к тому же как! Не считая того, для ее обычной работы требуется наличие смазки, потому при подмене цепи необходимо вправду разобрать половину мотора и даже сливать масло.

Особенности конструкции

До того как создавать установку меток ГРМ на ЗМЗ-406, необходимо разглядеть особенности этого мотора.

Всего существует четыре фазы, в каких работает система газораспределения:

1. Впуск топливной консистенции в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Ремень грм 21099. Как правильно выставить метки? | Форум. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

Читайте так же

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. Помогите найти метки грм на пежо боксер 2,5 d и как производится замена ремня грм в фотоотчете (если можно). Vin: vf3232a5215852199 спасибо. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. Вас интересует: метки грм газель 406 фото. Здесь подобраны фото на эту тему, однако релевантность не гарантируется. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

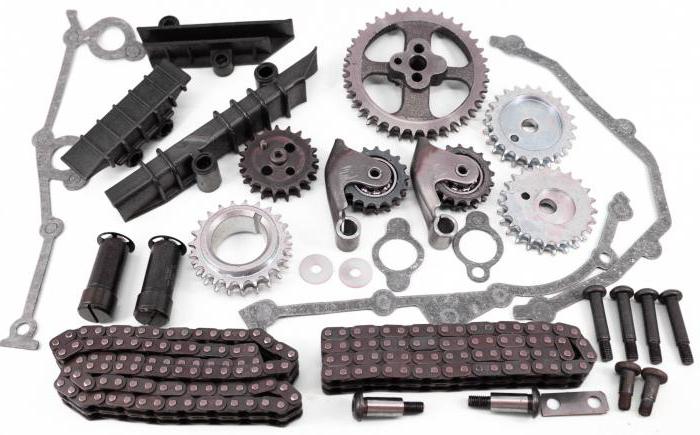

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестигранники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

ГАЗЕЛЬ — установка расспредвалов по меткам

Читайте так же

Новый метод с доработкой Хочешь больше видео уроков?

Идеальная фаза

Идеальная фаза. В этом видео я расскажу как выставлять зажигание по меткам. Подписка на мой канал

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Как правильно выставить метки грм?пожалуйста поподробнее и если можно с фото. Как правильно автомобили газель 402 и 406 желающим подмотать спидометр на газели. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. Видео установки и проверки меток грм змз-406. Как зажигание выставить??? Газель 406. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Читайте так же

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Установочные метки грм, метки грм фольксваген, метки грм фольксваген пассат б3, схема меток грм, как правильно выставить метки грм, метки ремня грм ауди. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Нм.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105129 Нм. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. Как заменить ремень грм на ваз 2108-ваз 21099? (О том как снять на обе метки которые. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Нм.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Как заменить ремень грм и как быстро выставить метки грм на на ваз 2108, 2109, 21099. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Источник

Читайте так же

autotexnika.ru

Установка зажигания газель 406 карбюратор. Пересверловка звезд рв и установка фаз грм. Характерные неисправности узла и способы их устранения

В двигателе змз 406 система зажигания лишена традиционного трамблера. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.

В двигателе змз 406 система зажигания лишена традиционного трамблера. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем. Эдакий мини-компьютер, в простонародье именуемый блоком управления.

Информацию блок считывает с различных датчиков. И главные сигналы идут с датчиков положения коленчатого и распределительного валов.

То есть, установка зажигания змз 406 карбюратор ограничивается выставлением фаз газораспределительного механизма (ГРМ)

Система газораспределения в ДВС – это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя. Клапанами в змз 406 управляют два распредвала, а поршни жестко связаны с коленвалом. Чтобы не было сбоя в фазах ГРМ, коленвал и распредвалы нужно выставить «по меткам».

Для того, чтобы выставить валы по меткам, с двигателя нужно снять верхний гидронатяжитель цепи (в змз 406 их два – верхний и нижний) и переднюю крышку головки блока цилиндров. У Газели на 406 двигателе метки зажигания выставляются в следующем порядке:

1. Выставить метку на коленвале. Метка в виде риски нанесена на демпфере, закрепленном на шкиве вала. На блоке двигателя (точнее, это называется – нижняяя крышка ГРМ) тоже есть метка. Она находится выше и чуть левей от оси коленвала. Метки должны совпасть. Для этого на болт, которым крепится шкив к коленчатому валу, надевается торцовый ключ на 36 и вращается по часовой стрелке.
2. Выставить метки на распредвалах. Риски или точки нанесены на шестерни механизма газораспределения, закрепленные на распределительных валах. Метки должны «смотреть» в разные стороны и находиться четко на уровне верхнего края головки блока цилиндров. Правая ветвь цепи должна быть натянута, а левая – свободная.
3. Вставить на место гидронатяжитель, сверху – крышку и прижать ее двумя болтами. Левая ветвь цепи при этом должна натянуться. Потом поставить на место переднюю крышку головки (правильно – верхняя крышка ГРМ)

Бывает так, что коленвал выставлен по метке, а распредвалы никак не хотят становиться как надо.

На это может быть несколько причин:

• Распредвалы работают не на 1-й, а на 4-й цилиндр. Решается просто – нужно сделать полный оборот коленвала, на 360°. После этого можно выставлять метки на распредвалах
• Цепь ГРМ растянулась. Решается проблема заменой цепи и шестерен, потому что у них наверняка тоже есть выработка.
• Провернулся демпфер на валу. К сожалению, и такое бывает. В этом случае приходится действовать по старинке: выкручивать свечу с первого блока цилиндров и выставлять поршень в крайнее верхнее положение. Это и будет соответствовать совпадению меток на коленвале.

В целом, выставление зажигания на змз 406 – не такая уж заумная процедура. Если один раз сделать самостоятельно, то в последующем эта работа будет казаться не сложнее, чем поменять масло в двигателе.

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить — способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня — перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам — это обеспечивает синхронность работы всех механизмов. позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

На моторах ЗМЗ-406 метки находятся на коленчатом и распределительных валах. Вращение

toyota-cluber.ru

Как Выставить Метки Грм Змз 406 ~ VESKO-TRANS.RU

Установка меток цепей ГРМ

Подмена цепей механизма ГРМ .

Хотя в ремонте механизма ГРМ нет ни чего сложного. Требуется только нужный малый набор инструмента и аккуратность при разборке и сборке.

Ко всему стандартному инструменту будет нужно еще шестигранник на 6мм, но только не китайского производства, белоснежный герметик и катушка нитей.

Итак, начнем: Сливаем охлаждающую жидкость, и снимает радиатор. Снимает крышку клапанов и переднюю крышку головки блока. Отворачиваем храповик коленчатого вала и сбиваем шкив ремня вентилятора. Ослабеваем болты крепления масляного поддона, с передней крышки с низу выкручиваем шпильки крепления поддона, чтобы снять крышку, не порвав прокладку поддона, приопускаем поддон. Шестигранником отворачиваем болты крепления крышки. От водяной помпы откручиваем трубку идущую на отопитель. Откручиваем болты крышки натяжителя верхнего и нижнего, снимаем крышки и вынимаем сами натяжители цепи. Легкими ударами молотка отрываем и снимаем переднюю крышку, при этом как бы оттягивая крышку немного вниз и на себя, стараясь не порвать прокладку головки блока. Производим осмотр и выбраковку цепей, башмаков натяжителей и успокоителей. На что необходимо обратить внимание. Для снятия нижней цепи требуется снять промежуточные шестерни. На большой шестерни пром. вала со стороны двигателя не должно быть выработки. Поверхность должна быть ровная. В случае выработки допускается на шлифовальном камне выровнять поверхность или заменить шестерню. В противном случае будет продольный (осевой) люфт пром. вала и повышенный износ цепей и зубьев шестерен. При необходимости меняем успокоители цепи (нижний), выставляем коленвал по метке (метка вверху квала) и устанавливаем новую цепь вместе с промежуточной шестерней. При этом не забываем зашплинтовать болты. Устанавливаем шестерню пром.вала по метке, прикручиваем новый башмак натяжителя и что бы цепь была натянута и не провисла, при этом сбив установку меток, привязываем башмак к обеим веткам цепи обыкновенной ниткой. Это нам поможет при дальнейшей сборке. Выставляем распред. валы по меткам, не забывая, что ведущая сторона цепи должна быть натянута. Идеальный вариант если у вас есть транспортир для установки валов. Можно у кого ни будь позаимствовать на время. Впускной вал должен быть 18-22 градуса, а выпускной 17-21 градус. На новых цепях обычно впуск 22, а выпуск 17 градусов. Рассчитано на то, что при износе цепей угол остается заданным. После установки верхней цепи и распредвалов, вставляем верхний натяжитель, закручиваем крышку натяжителя и со стороны башмака разряжаем натяжитель. Устанавливаем боковые прокладки, предварительно можно смазать их литолом для фиксации.

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков? .



Метки нижней цепи ГРМ 405 406 409 ГАЗель Волга УАЗ

Старина прям мастер)))))))))))

Что делать если порвалась прокладка головки блока. Не впадать в отчаяние, а острым предметом отрезать остатки прокладки заподлицо у блока и из старой вырубить не достающий кусок. Тонким слоем намазываем кусок прокладки герметиком, даем немного подсохнуть и приклеиваем к головке блока привязав тонкой ниткой. Также герметиком намазываем стык между прокладкой крышки и ГБЦ. Устанавливаем крышку ГРМ на штатное место. Сальник коленвала можно, и лучше, поставить после установки крышки. Если крышку устанавливаем с сальником коленвала, то необходимо тонким предметом, можно полотном щупа аккуратно поправлять сальник, следя, что бы не слетела пружинка сальника. После установки и затяжки болтов крышки вставляем натяжитель, закручиваем крышку и разряжаем натяжитель. Устанавливаем все на место, что было демонтировано раньше.

Что бы герметик удобно и тонким слоем положить на поверхность, необходим разовый шприц на 5-10 кубиков. Его набиваем герметиком и слегка надавливая, получаем на выходе тонкий слой герметика.

1 – звездочка коленчатого вала; 2 – башмак гидронатяжителя нижней цепи; 3 – гидронатяжитель нижний; 4 – цепь нижняя; 5 – звездочка промежуточного вала; 6 – звездочка промежуточного вала ведущая; 7 – башмак гидронатяжителя верхней цепи; 8 – гидронатяжитель верхний; 9– шумоизолирующая резиновая шайба; 10 – цепь верхняя; 11 – установочная метка на звездочке; 12 – звездочка распредвала впускных клапанов; 13 – установочные штифты; 14 – успокоитель цепи верхний; 15 — звездочка распредвала выпускных клапанов; 16 – верхняя плоскость головки цилиндров; 17 – успокоитель цепи средний; 18 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке цилиндров.

Почему после замены цепей на 406 двигатель не держит холостой и нет тяги?

Значит неправильно установили метки, и ошиблись на зуб или два на одном или сразу двух распредвалах.

Почему рвет цепи на 406 двигателе?

Здесь одна причина, не дают хорошую натяжку натяжители цепи, так как они есть двух видов, одни фиксируются при выходе (эти лучше) другие не фиксируются. А так как натяжение происходит за счет давления масла, то возможные причины такие, слабое давление масла, либо забитый канал подачи масла к натяжителю, либо в самом натяжителе забилось отверстие для прохождения масла.

Есть разница в распредвалах 406 двигателя

Разница есть в распредвалах 406 двигателя, на фото показаны распредвалы 406 двигателя, с лева распредвал ставиться на левую сторону (впускные клапана) если смотреть на двигатель спереди а правый на правую (выпускные клапана). Обратите внимание на стрелки, по кулачкам распредвала и направляющей можно определить какой распредвал ставиться слева а какой справа.

Вся разница в направляющих, но если направляющие перебить в другие отверстия, то левый распредвал станет правым .

P/S Самая распостранёная ошибка , при сборке звёздочек р/валов не внимательно устанавливают направляющие, вследствии, двигатель не работает так как нужно.

vesko-trans.ru

Установка ВМТ двигателя ЗМЗ-406

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия. Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке. При этом…

 …метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

autoruk.ru

ПРОВЕРКА И КОРРЕКТИРОВКА ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЕЙ ЗМЗ

ПРОВЕРКА И КОРРЕКТИРОВКА ФАЗ
ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЕЙ ЗМЗ

Статья подготовлена к публикации М.Ухановым (aka miha, СТТeam, Ростов)

В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма (ГРМ) или вследствие неквалифицированно проведенного ремонта привода ГРМ возможно значительное отклонение фаз газораспределения от заданных значений. В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя. Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.

Для этой цели используется комплект оснастки, разработанный на заводе. В комплект входит: транспортир «А», два шаблона «В» и «С» с профилем кулачка и стрелкой (один – фаза 240° – для двигателя ЗМЗ-4063.10, другой – фаза 252° – для двигателя ЗМЗ-4062.10 и двигателей ЗМЗ-405.10, ЗМЗ-409.10 и их модификаций) и кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов.

Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле. Для контроля фаз газораспределения необходимо:

1. Отсоединить шланги вентиляции картера от штуцеров на крышке клапанов, ослабив хомуты их крепления.

2. Отсоединить разъемы проводов от катушек зажигания.

3. Снять наконечники со свечей зажигания с уплотнителями и проводами высокого напряжения.

4. Освободить из скоб и отвести жгут проводов от крышки клапанов.

5. Снять крышку клапанов с прокладкой, уплотнителями свечных колодцев, катушками зажигания и высоковольтными проводами в сборе, вывинтив восемь болтов (головка «12», удлинитель и вороток). Болты, шайбы и скобы для жгута проводов оставить в отверстиях крышки.

6. Установить поршень 1‑го цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения (по часовой стрелке) до совпадения метки на шкиве-демпфере коленчатого вала с ребром-указателем (в виде прилива) на крышке цепи.

Внимание! Вращение коленчатого вала против часовой стрелки недопустимо.

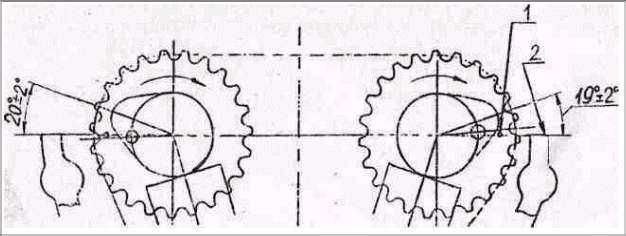

При этом кулачки распределительных валов 1‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:

1 – метка на звездочке. 2 – верхняя плоскость головки цилиндров

В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня 1 го цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии 1‑го цилиндра.

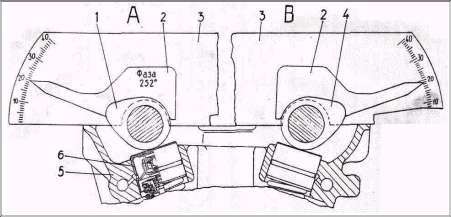

7. Установить транспортир 3 (рис 7) за первым кулачком распределительного вала впускных клапанов – вид «А», расположив его между кулачком и крышкой опоры распределительного вала. Прижимая транспортир 3 к верхней ПЛОСКОСТИ головки цилиндров 5, приложить и плотно прижать шаблон 2 к поверхности первого кулачка При этом стрелка шаблона должна располагаться на метке транспортира 20°± 2°. При измерении ведущая ветвь цепи в районе верхнего успокоителя (между звездочками распределительных валов) должна быть натянута, и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала впускных клапанов ключом на «27» за четырехгранник на теле вала. При этом проворачивание распределительного вала выпускных клапанов не допускается.

А – проверка углового положения распределительного вала впускных клапанов.
В – проверка углового положения распределительного вала выпускных клапанов.
1 – кулачок впускного клапана первого цилиндра.
2 – шаблон кулачка.
3 – транспортир.
4 – кулачок выпускного клапана первого цилиндра.
5 – головка цилиндров.
6 – гидротолкатель.

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов – вид «В».

Стрелка шаблона должна указывать на метку транспортира 19°± 2°, при измерении ведущая ветвь цепи в районе среднего успокоителя (между звездочкой распределительного вала и ведущей звездочкой промежуточного вала) должна быть натянута и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала выпускных клапанов ключом на «27» за четырехгранник на теле вала. При этом проворачивание промежуточного и коленчатого валов не допускается. При этих значениях углового положения первых кулачков распределительных валов достигаются наилучшие технико-экономические показатели двигателя.

В случае, если отклонения углового положения кулачков распределительных валов превышают допустимые ± 2°, требуется корректировка фаз газораспределения.

Для этого на двигателе нужно выполнить следующие работы:

1. Снять переднюю крышку головки цилиндров, вывинтив четыре болта (ключ «12»). На двигателе мод.4063 переднюю крышку снять в сборе с топливным насосом, предварительно отведя рычаг ручной подкачки топлива вверх.

2. Снять верхний гидронатяжитель (в головке цилиндров), отвернув два болта (головка «12», удлинитель и вороток) крепления крышки гидронатяжителя, снять крышку с шумоизоляционной шайбой.

3. Снять верхний и средний успокоители цепи, вывинтив по два болта их крепления (ключ «6» для болтов с шестигранным углублением под ключ).

4. Снять звездочки распределительных валов, поочередно отвинтив болты их крепления (ключ «12»), удерживая при этом валы ключом «27» за квадрат на теле распредвала. На дв.4063.10 звездочку распредвала впускных клапанов снять совместно с эксцентриком привода топливного насоса. Цепь, снятую со звездочек распредвалов, удержать от соскакивания со звездочки промежуточного вала.

5. По установленному на звездочку кондуктору в каждой звездочке просверлить шесть дополнительных отверстий 3 (рис. 8) О 6,1 мм с угловыми смещениями 2° 30°, 5° 00° и 7° 30° от номинального положения заводского отверстия 2, расположенного по оси симметрии одной из впадин зубьев звездочки. При этом три дополнительных отверстия, смещенные от оси симметрии впадины зубьев по часовой стрелке, плюсовые, три других, смещенные против часовой стрелки, – минусовые, если смотреть на звездочку со стороны метки 1.





ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА С ДОПОЛНИТЕЛЬНЫМИ ОТВЕРСТИЯМИ: 1 – ме

chiptuner.ru

Как выставить метки распредвалов змз 406 без всяких приблуд?

Сервисы со спецами для этого есть!!! Сейчас я всё брошу и буду выкладывать!!! А то что на видео-для тех кто сможет понять-всё и понятно!!!!

Многие пишут что нужно страдать херней, покупать транспортир который сейчас 750рэ стоит., сверлить 6 дырок в родных звездочках.. — самый лучший вариант. и не только по мощности. заводится хорошо экономит и тд

на самом деле все просто, как 5 копеек, даже фоткать нечего выкручиваете свечки, свтавляете длинную отвертку в 1 цилиндр, находите ВМТ когда, при этом метки на шкиве и блоке должны примерно совпасть (они не точные, на глаз по отвертке точнее) при этом на 1м цилиндре клапана должны быть закрыты (такт сжатия) в этом положении смотрите по схеме работы двигателя какой цилиндр на такте впуска (он в ВМТ), так вот при этом впускной клапан должен быть приоткрыт на 1,1мм если у вас стандартные распредвалы на выпуске, когда поршень в нижней мертвой точке, выпускной клапан должен быть приоткрыт на 2мм гдето (посмотрите видео там рассказывается) <a rel=»nofollow» href=»http://www.youtube.com/watch?v=HJVbgOBPL0k» target=»_blank»>http://www.youtube.com/watch?v=HJVbgOBPL0k</a> на видео как выставлять не стандартные валы

разрезные шестерни купи, ими идеально и выставишь. но по мне, твоему движку на эти нюансы которые тебя печалят пох.

Если у тебя на звёзд очках распредвала есть метки, тогда метки должны смотреть в наружу по горизонтали

touch.otvet.mail.ru
