Ремонт 402 двигателя, капремонт двигателя ЗМЗ-402

Услуги ремонта 402 двигателя

Многие отечественные автомобили в прошлом снабжались двигателями Заволжского моторного завода ЗМЗ-402. Эти силовые агрегаты надежны в эксплуатации и обладают большим ресурсом. Сейчас они уже не выпускаются, но автомобилей с такими моторами осталось немало. И их двигателям периодически требуется ремонт, так как со временем любая техника изнашивается.

Именно по причине износа деталей чаще всего необходим капитальный ремонт 402 двигателя ЗМЗ. Но есть и другие причины, по которым требуется восстановление силового агрегата. К ним относятся:

повреждения механического характера, включая деформацию наружной поверхности блока цилиндров и других деталей;
несоблюдение правил эксплуатации автомобиля с регулярной ездой на высоких оборотах, использованием некачественного моторного масла и прочие подобные нарушения;
несвоевременное техническое обслуживание агрегата, например при редкой замене масла;
нарушение условий хранения. Например, когда автомобиль долго стоит в сырости и холоде, что приводит к потере защитных свойств моторного масла и коррозии деталей. В результате требуется капремонт 402 двигателя ГАЗ.

Есть много причин, по которым может быть необходим ремонт 402 двигателя. В любом случае важно вовремя заметить признаки наличия неисправностей в работе «сердца» автомобиля, чтобы устранить их на начальной стадии с наименьшими затратами. Среди таких «симптомов» — повышенный расход топлива или моторного масла, скрежет или стук из-под капота авто, сильный нагар на свечах зажигания, регулярный перегрев мотора, потеря тяги или сизый выхлоп.

Как правило, эти признаки проявляются комплексно, и невозможно не заметить их. Как только вы обнаружили любой из этих «симптомов», обращайтесь в компанию «Механика». Мы предлагаем услуги по капремонту 402 двигателя недорого, гарантируя оперативность и высокое качество работы.

Алгоритм действий при выполнении ремонта двигателя ЗМЗ-402

Опытные мастера нашего автосервиса осуществляют ремонт автомобильных двигателей любой сложности. Высокая квалификация, качественные комплектующие и наличие современного оборудования позволяют нам восстановить силовой агрегат с минимальными затратами и максимально быстро.

Начинается капремонт 402 двигателя с его аккуратного демонтажа. Агрегат снимается с соблюдением правильной последовательности действий, чтобы обеспечить сохранность топливной системы, генератора и других сопряженных с двигателем узлов.
Двигатель устанавливается на специальный стенд, на котором проводится его разборка и последующая диагностика. В ходе проверки выявляются поврежденные детали, требующие восстановления или замены.
Элементы с повышенным износом меняются на новые, для чего мы используем качественные запчасти с большим ресурсом.

Следующим этапом ремонта 402 двигателя становится его сборка в правильной последовательности.
В завершение агрегат обкатывается на стенде для достижения лучших эксплуатационных показателей, после чего он устанавливается обратно на автомобиль.

Компания «Механика» многократно ремонтировала двигатели ЗМЗ и другие силовые агрегаты. Мы знаем обо всех особенностях и нюансах разных моторов, умело используя эти знания на практике. Если вы хотите вернуть к полноценной жизни свой автомобиль, обращайтесь к нам!

Нравится 5

Капитальный ремонт ЗМЗ 402 в Москве от «Пит-Стоп Сервис»

Как узнать, что пора делать ремонт двигателя 402

Четырехцилиндровые двигатели ЗМЗ 402 славятся надежностью и неприхотливостью. Их первые модификации появились более полувека назад. На протяжении десятилетий, инженеры совершенствовали двигатель, не забывая о том, что в первую очередь он должен быть «рабочей лошадкой». Поэтому капиталка 402-ому требуется не часто. Но если время пришло, то ремонт лучше не откладывать.

Но как узнать, что капремонт 402-ому требуется провести если не прямо сейчас, то в ближайшее возможное время? Сделать это помогут верные признаки надвигающейся беды.

Признаки скорого капремонта:

перерасход топлива или масла;
«холодный» двигатель запускается хуже, а при работе издает посторонние звуки и «троит»;
цвет выхлопа становится сизым.

Если двигатель стал хуже тянуть, появились посторонние «стуки» и дребезжание, из выхлопной трубы валит необычный дым, необходимо срочно провести диагностику, а если потребуется, и капремонт.

Как делают капитальный ремонт ЗМЗ 402

Ремонт двигателя в хорошем сервисе отличается тем, что помимо устранения очевидных поломок, специалист находит их первопричину. Только так можно вернуть двигатель к жизни и исключить необходимость повторного капремонта через несколько дней, недель или месяцев.

При ремонте двигателя 402, специалист обязательно демонтирует и разберет его. Проверит микрометром коленвал и блок цилиндров, переберет весь двигатель, заменив вышедшие из строя детали. Соберет и уставит мотор обратно, проведет серию пробных запусков и тщательно отрегулирует двигатель, чтобы он работал максимально эффективно и не ломался в будущем.

Владельцы коммерческого автотранспорта знают, что каждая минута простоя – это упущенная выгода. В техцентре «Пит-Стоп Сервис» мы это осознаем, как никто другой. Поэтому техцентр работает без выходных и праздников. На все выполненные работы по капремонту ДВС мы предоставляем фирменную гарантию, которая составляет 6 (шесть) календарных месяцев или 10 000 км пробега (в зависимости от того, что наступит ранее).

Пошаговый ремонт двигателя 402

Показания к капитальному ремонту

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.
Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Обкатка

Первичная притирка колец осуществлялась шарманкой (кривым стартером), то есть когда ещё гбц не была установлена, я налил масла сверху в гильзы и крутил. То есть выдалась какая пауза, я подход – 50 обротов. Особенно туго стало после замены набивки, суммарно я руками сделал в районе 500-1000 оборотов, в результате движок стартером запустился без напряга. Обкатывал я на том же масле, на котором ездил до капиталки – полусинтетике ТНК 10в40. При езде старался держать 2100 оборотов, не раскручивая более 2500. Без каких бы то ни было динамичных обгонов. Неделю покатавшись по городу, затем сделал круг почёта вокруг города, примерно 80 км по объездной дороге. При этом ехал строго 2100 оборотов на 5й передаче – это примерно 80 кмч по жпс, по спидометру было 90. Всё время обкатки я воевал с течами масла, и к моменту завершения 1000 км все каналы течи были устранены и я со спокойной совестью перешёл на синтетику.

Будет полезно: Нет давления масла в двигателе: причины падения давления и способы его повышения

Снятие ГБЦ

Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так что откручивать надо плавно. Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу.

То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Ремонт ГБЦ

Первым делом отмытую ГБЦ необходимо отшлифовать:

Камера сгорания была покрыта толстым слоем нагара:

Далее удаляем старые маслосъёмные колпачки. У меня они мало что были дубовые, дак парочка была вообще треснутой:

Следующим этапом планировалось перевтуливание. Хотел воспользоваться технологией Евгения Травникова. Но пройдясь по всем втулкам развёрткой 9,01 мм люфта не обнаружил. Более того, в некоторых втулках исхитрился даже что-то соскрести. Настоятельно рекомендую перед развёртыванием заменённых втулок потренироваться на нескольких подопытных втулках, потому что это не так просто, как кажется. Также напомню, что развёртывать необходимо строго руками, без какого либо электрического инструмента. Справедливости ради следует отметить, что в одной из втулок износ небольшой был, то есть после равёртки идеального зеркала не получилось, но пятно было небольшое и в середине и значительного люфта клапана не было. Так что я решил не перевтуливать. Помимо экономии времени и нервов неперевтуливание также значительно облегчает прирезание сёдел, так как ось не смещается.

Также для улучшения газораспределения сточил ступеньки у сёдел клапанов:

Сборка

Сборку я начал с замены танчика на новый от газели, вкрутив в него штуцер на 18:

В термостате напильником сточил дефекты литья, что на доли % улучшит циркуляцию ОЖ :

Также слегка «раздрючил» канал подачи масла из отвестия до опоры оси коромысел (видно на фото), там были небольшие заусенцы:

Процесс капитального ремонта двигателя

Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

Демонтаж двигателя

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:

Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.

Для этого снимаем детали в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Теперь можно приступить к процедуре диагностики состояния деталей.

Диагностика неисправностей

Диагностика деталей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться специальной сваркой. Если блок сильно подвержен разрушениям, то следует его заменить на новый.

Следующим этапом проведения диагностики становится промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, если есть выработка на стенках, царапины или раковины, то придется точить до следующего размера. А если промер показал, что стенки уже имеют ремонт, то нужно в обязательном порядке точить до следующего, поскольку цилиндры имеют выработку и ее необходимо устранить.

Рассмотрим, таблицу размерности ремонтов для силового агрегата 402 и его модификаций:

Ремонт	Размер
Стандарт	92,0 мм
1	92,5 мм
2	93,0 мм
3	93,5 мм
4 и более	Гильзовка блока (установка гильз стандартного размера 92,0 мм)

Следующим исследуемым становится коленчатый вал. Так как и с блоком цилиндров необходимо промерить шейки на размер, наличие повреждений и твердость. Если по все показателям и критериям коленвал можно точить, то определяется вид ремонта. Кстати, номер ремонта коренных и шатунных шеек могут между собой отличаться.

Рассмотрим, таблицу размерности ремонтов для коленчатого вала 402 и его модификаций:

Вид ремонта	Размер
1	0,05 мм
2	0,25 мм
3	0,50 мм
4	0,75 мм
5	1,00 мм

Все остальные детали диагностируются согласно руководству по эксплуатации и ремонту двигателей ЗМЗ 402.

Расточка блока

Расточка блока цилиндров проводится на специальном расточном стенде согласно предварительно определенному размеру. После проведения протоки, стенки цилиндров поддаются хонинговке, то есть доводятся до зеркального состояния.

История ЗМЗ 402

История создания ЗМЗ 402 начинается с далёких 50 годов. Именно тогда разрабатывалась конструкция мотора, ставшего основой для создания 402 двигателя. Его основатель, легендарный Советский конструктор Гарри Вольдемарович Эварт.

Перед талантливым конструктором, Советским правительством, было поставлено задание создать новый мотор для Волги. В результате долгой работы был создан четырёхтактный двигатель, объём 2.4 литра, с мокрыми вставными гильзами и нижним положением распределительного вала. Мотор с данными параметрами получил название ЗМЗ 24Д, у него были другие названия и модификации, ГАЗ 24, ЗМЗ 24. Серийный выпуск этого силового агрегата начался в 1968 году. Мотор постоянно совершенствовался и дорабатывался, а в 1981 г., вышла его улучшенная версия, под маркировкой ЗМЗ 402. Выпуск нового двигателя успешно продолжался более 35 лет, он стал самым массовым за всё время моторостроения. Последний двигатель 402 модели был собран в 2017 году. К тому времени было выпущено более 6 миллионов четыреста вторых двигателей. На смену ему пришёл более мощный и современный силовой агрегат ЗМЗ 406.

Ремонт ГБЦ

Первым делом отмытую ГБЦ необходимо отшлифовать:

Камера сгорания была покрыта толстым слоем нагара:

Следующий этап ремонта ГБЦ – прирезка сёдел. Мне показалось, что с завода прирезается только фаска 45 градусов, я же нарезал все 3, отчего и клапан должен плотнее закрываться и газообмен должен улучшиться. Немало был наслышан про твёрдость сёдел ГБЦ змз 402, но вышеуказанным набором шарошек у меня сёдла прирезались быстро и легко. Центральную фаску делал в районе 1 мм с тем, чтобы она после притирки увеличилась до положенных 1.5 мм.

Следующим этапом является притирка клапанов – это самый нудный этап. Я особо не заморачивался по поводу проверки соляркой и т.д. оценивал визуально по ровному рисунку по окружности седла. Не забываем подписывать клапана, чтобы не перепутать при сборке.

Также для улучшения газораспределения сточил ступеньки у сёдел клапанов:

В завершение ремонта ГБЦ напрессовываем новые маслосъёмные колпачки при помощи оправки. ВАЖНО! Перед напрессовкой МСК оденьте нижние тарелки клапанов, потом они не налезут

Источник

Ремонт 402 ЗМЗ двигателя своими руками

Многие новички автовладельцы интересуются, как сделать самому ремонт двигателя модели ЗМЗ 402. Говорят, что они простые в разборке и отремонтировать можно их в гаражных условиях без специальных инструментов. Главное разбираться в конструкции силового агрегата и понимать чертежи, которые даны в мануале по двигателю. Опытные механики подтверждают, что ремонт прост в техническом исполнении.

Давайте посмотрим, как выполнить ремонт двигателя ЗМЗ 402 неопытному новичку.

Виды выпускаемых модификаций ЗМЗ 402

Двигатель ЗМЗ 402 — это общее название модельного ряда движков, Заволжского завода по производству моторов.

В их семейство входят пять очень похожих двигателей, имеющих небольшие различия и своё предназначение:

Самым распространённым и основным мотором считается 402.10. Его предназначение, комплектация легковых автомобилей Волга. Он рассчитан на использование бензина АИ 92, имеет сжатие 8.2:1.
Второе место по значимости занимает двигатель, со СС 6.7 работающий на АИ 76. Его маркировка ЗМЗ 4021.10. Использовался на легковых автомобилях Волга.
Двигатель ЗМЗ 4022.10 имел самое большое отличие от основной модели. Его конструкция на то время была слишком сложной: использовался другой распределительный вал, карбюратор, выпуск и впуск имели другую конструкцию. Самое значимое отличие — использование форкамерно-факельного зажигания. Все эти головоломки, должны были решить проблему вредных веществ в выхлопных газах и значительно сократить расход горючего. Однако желаемого результата по экономии и экологии получено не было. Поэтому такой мотор не получил широкого распространения, а в 92 году выпуск форкамерных движков полностью прекратился.
4. Силовой агрегат ЗМЗ 4026.10 работает на 92 бензине, он является аналогом модели 402.10. Основное отличие, это его предназначение. Данная модификация использовалась на Газелях.
5. Пятая модификация ЗМЗ 4025.10, тоже предназначалась для Газелей. По большому счёту это тот же 4021.10 работающий на АИ 76. Разница между ними, только в применении.

Процесс капитального ремонта двигателя

Ремонт двигателя ЗМЗ 402 ничем не отличается от моторов других модификаций. Здесь также понадобиться полностью разобрать движок, промыть все детали, рассмотреть какие неисправны, заменить их. А затем только собирать силовой агрегат воедино. Опытные механики дополнительно делают диагностику на специальном стенде после сборки мотора.

Если же нет возможности провести диагностику у автовладельца, то проверять придется уже в пути. Поэтому при малом опыте или сомнения, которые преследуют новичков автолюбителей при разборке движка, лучше всего пригласить друга специалиста.

Внимание! Вообще капитальный ремонт двигателя ЗМЗ 402 выполняется в четыре руки. Поэтому присутствие напарника обязательно.

Итак, сперва рассмотрим демонтаж двигателя.

Демонтаж двигателя

Демонтаж любого мотора начинается с отключения всех электрических цепей, удаления аккумуляторной батареи из машины. Затем следует слив тосола, смазывающего моторного средства. Когда полностью будут слиты все жидкости, можно приступать к откручиванию болтов и снятию движка с машины. Процедуру выполняют на яме, чтобы иметь возможность подобраться ко всем деталям и отсоединить их.

Списком показаны шаги разборки и снятия силового агрегата:

Когда силовой агрегат будет отсоединен от всех деталей, связывающих его с машиной, его поднимают и вытаскивают из капота. Кладут на рабочий стол и начинают разбирать. Демонтируют следующие детали:

Далее их промывают и отправляют на диагностику.

Диагностика неисправностей

В первую очередь осматривают блок цилиндров и коленвал. Если есть какие-либо трещины на корпусе БЦ, то их можно заварить. Если же трещины большие, то БЦ меняют на новый.

Коленвал также должен быть не потерт. На металле не должно быть никаких трещин или микроскопических ямок, разрывов тела металла. Проверяют металл на твердость, осматривают на наличие повреждений шейки коленчатого вала.

Далее замеряют цилиндры. По стандарту размер цилиндров равен 92 мм. Следующая таблица поможет нам побыстрее разобраться в возникшей ситуации по размерам цилиндров.

Если цилиндры имеют увеличение в размерах, то их растачивают до следующих размеров: все.

Варианты	Размеры в мм
Новый	92
1	92,5
2	93
3	93,5
4	Разгильзовка БЦ

Все размеры должны соответствовать тем, которые указаны в книге по эксплуатации двигателя.

Расточка блока

Если придется делать расточку блока цилиндров, то помните, что процедура делается только на специальном стенде. Затем идет процесс хонинговки. Хонингуют стенки цилиндров, протоки до тех пор, пока не обретут состояние стекла зеркала.

Внимание! Хонинговка нужна для того, чтобы масляные кольца полностью снимали масло со стенок цилиндров.

Ремонт коленчатого вала

Ремонтируют коленвал на станке, который находится в сервис-центре. Поэтому, если вы заметили, что коленчатый вал вашего двигателя поврежден, то не следует пытаться исправить проблему собственными руками.

Шейки коленвала должны быть точно отшлифованы под размер вкладыша.

Ремонт головки блока

Внимание! Если хотите сохранить головку блока цилиндров в целости и сохранности, никогда не используйте воду вместо тосола. Так как она разрушает стенки деталей и приводит к полной замене детали во время ремонта.

Если корпус ГБЦ в сохранности, то может быть потребуется замена следующих элементов:

Опытные механики до того, как установят новые втулки, протачивают их. Другие же ставят бронзовые втулки. Но подобные детали обойдутся дороже автовладельцу. Все зазоры вымеривают до миллиметра, чтобы не возникло проблем в работе силового агрегата в будущем.

Процесс сборки

После того как все детали отремонтированы, заменены на новые, начинается процесс сборки мотора. Он также не сложен. Главное знать, что и откуда было снято.

Шаги процедуры сборки после ремонта двигателя таковы:

После сборки проводят обкатку движка.

Обкатка

В гараже обкатку ДВС делают на горячую. Процедура заключается в следующих деталях:

Затем регулируют клапаны, и процесс повторяется. При этом нужно обратить внимание на необычные стуки или подтеки после ремонта двигателя. Все неполадки устраняют.

Причины проведения капитального ремонта

Но сперва узнаем, зачем нужно разбирать работающий движок. А причин тому может быть многочисленное количество. От обычной «капиталки», которая делается один раз в 200 тысяч километров на любом моторе до серьезных неисправностей с коленвалом и полного износа движка.

Далее приведены причины, по которым ремонтируют двигатель:

поедание ржой важных частей, изготовленных из металла. Это главная причина из-за которой разбирают полностью движок. Так как даже при тщательном уходе за двигателем ЗМЗ 402, коррозии и усталости металла не избежать;
механические повреждения. Подобные поломки возникают из-за неправильного ухода за силовым агрегатом или, когда уход вообще отсутствует. Например, не вовремя замененный ремень газораспределительного механизма может привести к загибу клапанов;
манера езды по дорогам автовладельца. Постоянные рывки, дерганья, езда на повышенных оборотах повышает риск капитального ремонта силового агрегата;
неправильное хранение. Если движок постоянно хранится в сыром холодном помещении, то смазочная жидкость не сможет выполнять функции оптимально. А значит увеличится износ деталей. Вообще следует держать автомобиль в теплом и сухом гараже.

Причины были рассмотрены. А теперь давайте глянем с чего начинать капитальный ремонт двигателя ЗМЗ 402.

Двигатели Газель | Все двигатели ЗМЗ, УМЗ, Камминс, ремонт

ГАЗ Газель — сверхпопулярное семейство малотоннажных автомобилей, которое выпускается с 1994 года. В течение столь длительного срока производства, автомобиль подвергался модернизации, и в 2003 году был проведен внешний рестайлинг, а в 2010 году произошло более серьезное и глубокое обновление.

Автомобиль обновился как внешне, так и внутренне, а возле надписи «Газель» появилась приставка «Бизнес». Семейство Газель-Бизнес выпускается и сегодня, параллельно с преемником Газель-Next. На базе Газели выпускается короткобазный ГАЗ Соболь.

В движение Газель приводится бензиновыми двигателями ЗМЗ 402, ЗМЗ 406, ЗМЗ 405, УМЗ 4216 и Chrysler 2.4 а также дизелями Cummins ISF, ГАЗ 5602.

Какой двигатель на Газели лучше, надежней и ресурсней, какое масло лить, характеристики этих моторов, неисправности, устройство, тюнинг и прочее, вы узнаете, просто выбрав интересующую модель ниже.

ГАЗ 3302 Газель. Бортовая (1994 — н.в.):
ГАЗ 3302 (двигатель ЗМЗ-402) (90 л.с.) — 2.45 л.
ГАЗ 3302 (двигатель ЗМЗ-402) (100 л.с.) — 2.45 л.

ГАЗ 3302 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.
ГАЗ 3302 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.
ГАЗ 3302 (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 3302 (двигатель Chrysler) (137 л. с.) — 2.4 л.
ГАЗ Газель Эконом (99 л.с.) — 2.9 л.
ГАЗ 3302 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.

ГАЗ 3302 (дизельный двигатель ГАЗ-5602) (110 л.с.) — 2.1 л.
ГАЗ 3302 Газель-Бизнес (120 л.с.) — 2.8 л. TD

ГАЗ 33023 Газель-Фермер (1995 — н.в.):
ГАЗ 33023 (двигатель ЗМЗ-402) (100 л.с.) — 2.45 л.
ГАЗ 33023 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.
ГАЗ 33023 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.
ГАЗ 33023 (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 33023 (двигатель Chrysler) (137 л.с.) — 2.4 л.

ГАЗ 33023 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 33023 (дизельный двигатель ГАЗ-5602) (110 л.с.) — 2.1 л
ГАЗ 33023 Газель-Бизнес (120 л.с.) — 2.8 л. TD

ГАЗ 2705 Газель. Фургон (1995 — н.в.):
ГАЗ 2705 (двигатель ЗМЗ-402) (100 л. с.) — 2.45 л.
ГАЗ 2705 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.
ГАЗ 2705 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.
ГАЗ 2705 (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 2705 (двигатель Chrysler) (137 л.с.) — 2.4 л.
ГАЗ 2705 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 2705 (дизельный двигатель ГАЗ-5602) (110 л.с.) — 2.1 л
ГАЗ 2705 Газель-Бизнес (120 л.с.) — 2.8 л. TD

ГАЗ 3221 Газель. Микроавтобус (1996 — н.в.):

ГАЗ 3221 (двигатель ЗМЗ-402) (100 л.с.) — 2.45 л.
ГАЗ 3221 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.
ГАЗ 3221 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.
ГАЗ 3221 (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 3221 (двигатель Chrysler) (137 л.с.) — 2.4 л.
ГАЗ 3221 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 3221 (дизельный двигатель ГАЗ-5602) (110 л. с.) — 2.1 л
ГАЗ 3221 Газель-Бизнес (120 л.с.) — 2.8 л. TD

<<НАЗАД

ЗМЗ-402.Ремонт двигателя | AUTOFIZIK.RU / авторемонт

Снимаем двигатель с автомобиля (см. Снятие двигателя).
Снимаем головку блока (см. Снятие головки блока цилиндров).
Снимаем картер с двигателя (см. Разборка двигателя).

Ключом «на 24» отворачиваем болт и отсоединяем трубку от корпуса масляного фильтра.

Ключом «на 13» отворачиваем четыре гайки крепления масляного фильтра,…

…и снимаем его.

Снимаем топливный насос (см. Снятие и разборка топливного насоса).
Снимаем стартер (см. Снятие стартера с двигателя).
Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Снимаем головку блока цилиндров (см. Снятие головки блока цилиндров).

Ключом «на 24» отворачиваем и снимаем кран масляного радиатора и масляную трубку

Ключом «на 12» отворачиваем штуцер и вынимаем трубку указателя уровня масла.

Снимаем крышку распределительных шестерен (cм. Замена передней манжеты коленчатого вала).

Ключом «на 13» отворачиваем две гайки крепления крышки коробки толкателей…

…и снимаем крышку.

Вынимаем восемь толкателей клапанов и нумеруем их (либо раскладываем по порядку).
Они приработались к посадочным местам и штангам, поэтому при сборке их необходимо устанавливать каждый на свое место

Легкими ударами молотка через бородок выбиваем шпонку…

…и снимаем маслоотражатель с коленчатого вала.

Головкой или торцевым ключом «на 12» через отверстие в шестерне отворачиваем два болта крепления упорного фланца…

…и вынимаем распределительный вал вместе с шестерней.
При необходимости замены шестерни спрессовываем ее с вала (см. Разборка двигателя).

Чтобы гильзы цилиндров не выпадали, фиксируем их приспособлением и переворачиваем блок.

Головкой «на 13» отворачиваем две гайки крепления масляного насоса…

…и снимаем его.

Шестигранным ключом «на 8» отворачиваем две гайки…

…и снимаем держатель сальника коленчатого вала.

Головкой «на 15» отворачиваем две гайки крышки шатуна…

…и снимаем крышку.

Нажимая деревянной ручкой молотка на шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.
Если поршни и гильзы цилиндров при ремонте двигателя менять не планируем, то нумеруем поршни и помечаем положение гильз в блоке.

Головкой «на 19» отворачиваем две гайки…

…и снимаем крышку коренного подшипника. Снимаем остальные четыре крышки.

Извлекаем из блока коленчатый вал.

Снимаем приспособление для фиксации гильз цилиндров и вынимаем гильзы.

В случае повторного использования гильз, рисками, краской и т.п. отмечаем их положение в блоке, чтобы при сборке оно не изменилось.

Ремонт двигателя ЗМЗ-402

Ремонт двигателя ЗМЗ-402 в Воронеже.
Звоните по телефонам:
(473) 295-03-55 или 8-960-122-88-68

Двигатель с маркировкой ЗМЗ-402 начал появляться с 1980 года. На самом деле, это всего лишь модернизированный широко известный двигатель ЗМЗ 21 устанавливаемый на автомобили ГАЗ с 1958 года.

Модернизированный двигатель 402 сразу хорошо зарекомендовал себя и применяется на автомобилях Горьковского автозавода Волга, Газель. Устанавливали его на РАФ и ульяновский УАЗ.

Характеристики двигателя 402 Волга, 402 Газель

Двигатель ЗМЗ-402 разрабатывался для эксплуатации на грузовых автомобилях малой грузоподъемности типа Газель и легковых Волга.

Характеристики:

4 цилиндра
карбюраторный
объем 2,445 л,
мощность при 4500 об./мин. 100 л/с

Двигатель отличается надежностью, хорошей ремонтопригодностью, большим расходом топлива и выхлопом не вполне соответствующим современным экологическим требованиям.

Надежная работа двигателя

Если вы почувствовали изменения в работе двигателя, настоятельно рекомендуем обратиться к профессионалам.

Причины немедленного обращения к квалифицированному специалисту:

увеличился расход топлива
изменилась реакция двигателя на педаль газа
увеличилось время прогрева
изменился запуск двигателя
упала мощность
появились посторонние шумы и звуки
изменился цвет выхлопа
неравномерная работа

Где заказать ремонт двигателя в Воронеже

При необходимости выполнить в Воронеже капитальный ремонт двигателя ЗМЗ-402 (ремонт двигателя 402 Волга, ремонт двигателя 402 Газель) следует обращаться в мастерские автосервиса, оснащенные современным оборудованием, диагностическими комплексами, приспособлениями и устройствами для профессионального ремонта автомобилей.

При капитальном ремонте двигателя выполняются сложнейшие операции, требующие уникальной точности обработки:

расточка и хонингование блока цилиндров
шлифовка коленвала
фрезерование головки
проверка на биение маховика в комплексе с корзиной сцепления
торцовка плоскости прилегания дисков сцепления
совместная балансировка маховика в сборе с корзиной сцепления и коленвалом

Мастера нашего автосервиса выполняют ТО, малый ремонт, капитальный ремонт бензиновых и дизельных двигателей, для автомобилей семейства ГАЗ.

Обращайтесь к нам и по умеренной цене мы отремонтируем ваше авто качественно и быстро.

Ремонт двигателя ЗМЗ в Ростове-на-Дону

Ремонт двигателя ЗМЗ – это целый ряд процедур дефектовка, восстановление и замена деталей двигателя, а также его регулировка после окончательной сборки, установки и подключения питающих элементов.

Наш центр готов предложить свои услуги владельцам автомобилей, на которых установлены двигатели ЗМЗ. Мы предлагаем широкий ряд услуг в рамках гарантийного обслуживания и ремонта, готовы сделать самое выгодное и приятное ценовое предложение!

Модели двигателей ЗМЗ которые мы ремонтируем:

бензиновый двигатель ЗМЗ-402
бензиновый двигатель ЗМЗ-405
бензиновый двигатель ЗМЗ-406
бензиновый двигатель ЗМЗ-409
дизельный двигатель ЗМЗ-514
дизельный двигатель ЗМЗ-51432

Мы всегда выполняем работы в срок, вне зависимости от сложности процедур. Мы всегда максимально оперативно стараемся выполнить услуги по ремонту двигателя ЗМЗ. Но, так или иначе, владелец должен быть готов к тому, что такие процедуры, как ремонт двигателя могут занять несколько дней.

Признаки необходимости капитального ремонта двигателя ГАЗ:

высокий расход масла
низкое давление масла
потеря мощности двигателя
низкая стартовая скорость
высокий расход топлива двигателя
изношенность гильзы блока цилиндров
посторонние звуки
стук коленчатого вала

Конечно, как и любой сложный ремонт, ремонт двигателя ЗМЗ должен быть произведен профессионалом. Мы предоставляем высококачественные сервисные, ремонтные услуги, и готовы осуществить ремонт двигателя ЗМЗ, даже если он сложен и трудоемок. Мы стремимся к максимально продуктивной работе, и в этом нам помогают: качественные ремонтные и расходные материалы, высокотехнологичное диагностическое, ремонтное оборудование и опыт наших мастеров. Именно такая комбинация необходимых составляющих делают нас надежными партнерами в вопросе ремонта и обслуживания для каждого автовладельца.

Наш автомобильный центр предлагает массу других торговых, сервисных, ремонтных и диагностических услуг. Мы стремимся совершенствовать все направления нашей работы и всегда самым значимым в любой деятельности выделяем желания заказчика, скорость и качество выполняемых услуг. Обратившись в наш автомобильный центр, гарантированно получите качественный сервис, профессиональные услуги и оперативное выполнение работ.

Перечень работ по ремонту двигателей ЗМЗ:

диагностика двигателя с замером компрессии;
промывка и прочистка топливной системы;
регулировка и замена клапанов;
замена шатунных и коренных вкладышей;
замена поршневых колец;
замена фильтров;
замена подшипников;
замена впускных и выпускных клапанов с притиркой;
расточка системы впуска и выпуска;
расточка блока цилиндров и гильзовка;
наружная очистка и промывка двигателя;
полная разборка двигателя с последующей промывкой;
проверка и отбраковка деталей;
ремонт изношенных и смена сработанных и поврежденных деталей.

Обратитесь в наш автомобильный центр и Вы поучите подробную информацию о наших возможностях, ценах на услуги, предложениях. Мы проведем все необходимые процедуры по ремонту Вашего двигателя ЗМЗ в оперативный срок и на должном, максимально высоком качественном уровне. Ждем Вас!

Технические характеристики двигателя ЗМЗ 406 инжектор. Моторы с разными характерами. Достоинства и недостатки инжекторных силовых агрегатов

В настоящее время двигатель ЗМЗ 406 является наиболее удачной разработкой, и устанавливается на автомобили ГАЗель, ГАЗ 3110, Волга. На различные его модификации устанавливается карбюратор или инжектор. Двигатель его предшественника 402 менее надежен. Рассмотрим карбюраторный двигатель 406, получивший широкое распространение в нашем автомобилестроении, а также ремонт двигателя ЗМЗ 406.

Общие характеристики

Как было сказано выше, на двигатель 406 на заводе устанавливается совершенный карбюратор или инжектор. Он четырехцилиндровый, имеет электронную систему зажигания, а также управляющую электронику, позволяющую подстроить карбюратор или инжектор под условия эксплуатации автомобиля.

Также на эти моторы устанавливается специальный масляный радиатор, который предназначен для охлаждения смазки, однако специалисты и автолюбители сходятся во мнении, что это лишний узел, так как при работе такие силовые агрегаты практически не перегреваются.
Выхлопная и топливная система, глушитель в зависимости от модификации соответствуют нормам Евро-2, а также другим экологическим требованиям. Расположение цилиндров рядное. Мощность на этом двигателе зависит не только от его модификации, но и от нагрузки, которая идет на силовой агрегат, и регулируется электроникой.

Необходимо помнить, что принцип работы этого силового агрегата, который разрабатывался и начал выпускаться с 1996 года, аналогичен двигателю Ци.

Поломки и ремонт 406 двигатель

В принципе лучше ремонтировать двигатель 406 ЗМЗ на специализированном СТО, где его проведут полную диагностику. Но в связи с тем, что данный силовой агрегат почти не ломается, при правильной эксплуатации, то ниже будут некоторые случаи неисправностей, которые можно устранить своими руками.

Также нужно обратить внимание на выхлопную систему. Иногда изнашиваются клапаны или другие элементы, отвечающие за отвод выхлопных элементов (газов) сгоревшей топливной смеси.Их нарушение может привести к закоксовыванию клапанов, повреждению катализатора.

Важно помнить, что в случае выхода из строя бортового компьютера, или любой электронной системы лучше сразу обращаться к специалистам, а не отключать электронику. Его отключение чревато большим расходом топлива, неисправностью двигателя.

Ремонт 406 двигателя ЗМЗ должен производиться на специализированных СТО. Мелкие поломки можно устранить в домашних условиях, так как конструкция этого двигателя проста, но при этом он отличается высокой надежностью и при правильной эксплуатации не ломается.

На сегодняшний день самыми массовыми двигателями для Газели являются ЗМЗ-406 рабочим объемом 2,3 литра, которые с 1996 года стали постепенно заменять двигатели ЗМЗ-402. Еще в 1992 году на Заволжском моторном заводе был открыт мелкосерийный цех, в котором было организовано опытное производство двигателей нового семейства ЗМЗ-406. И первые эскизы были сделаны конструкторами с одобрения существовавшего тогда Министерства автомобильной промышленности СССР. Мысль, которая терзала мозги многих эксплуатантов с 1970 года, — «почему мы не можем сделать большой жигулевский двигатель для Волги и РАФИКА?» — был воплощен в чугуне и алюминии.Хотя, конечно, при ближайшем рассмотрении ничего общего между ними нет, ЗМЗ-406, скорее, просто похож на любой хороший бензиновый двигатель того времени. И не сильно устарел даже сегодня. Он стал первым в России инжекторным (инжекторным) двигателем такого класса с электронным управлением, да еще и с 16-клапанной двухвальной головкой. Как любопытство, сегодня вспоминаю историю с завышенным до 150 л. С участием. мощность двигателей волгов (сколько денег переплатили по налогам…), но в целом двигатель оказался очень резвым. Долгое время на нижегородскую полуторку устанавливались только карбюраторные версии ЗМЗ-4061. 10 и ЗМЗ-4063.10, развивающие соответственно 100 и 110 лошадиных сил.

Вопреки ожиданиям, мотор сохранил традиционную ремонтопригодность двигателей ЗМЗ. Коленчатый вал шлифуется в трех размерах через каждые 0,25 мм, блок цилиндров можно растачивать дважды с прибавкой 0,5 мм. Чугунный блок не так чувствителен к «паленому» антифризу, как алюминиевый у ЗМЗ-402, а отсутствие гильз только добавило жесткости и исключило возможные утечки охлаждающей жидкости.В начале 90-х специалисты ЗМЗ сумели дальновидно предвидеть развитие тенденций с ремонтом двигателя, сложившихся десятью годами позже. Как в воду заглянули — мотор ЗМЗ с расточенным до последнего размера блоком обычно стоит на Газели, движущейся своим ходом к пункту приема металлолома. На ней уже все изношено, она никому даром не нужна, но двигатель еще жив.

Масляное голодание ЗМЗ-406

Как и все современные двигатели, семейство ЗМЗ-406 оказалось очень требовательным к качеству используемого масла.К сожалению, многие перевозчики пренебрегли рекомендациями завода. Ведь «406-й» мотор более привередлив в масляном меню, чем ЗМЗ-402, который довольствовался стандартной группой масел с кодами API SE и SF, или, по нашим представлениям, группой производительности «Г». , такие как M10Gi, M12Gi, M5z/10G. Возможно, при более частой замене масел этой группы качества этого было бы достаточно, но стоит помнить, что в конце 90-х годов рынок был переполнен горюче-смазочными материалами крайне низкого качества.Так «нефтяные пираты» способствовали созданию негативного имиджа двигателя ЗМЗ-406.

При смене марки масла и производителя, а тем более при переходе на масло другой основы, вязкости или качества целесообразно провести промывку системы смазки двигателя. Однако в двигателе ЗМЗ-406 под клапанной крышкой, возле клапанов и в масляных каналах головки блока остается примерно 300-350 г масла. Половину этого количества можно удалить, открутив заглушку в головке возле датчиков давления.При переходе на синтетику вместе с затратами пробег до следующей замены увеличивается до 15-20 тыс. км, что немного компенсирует вложения. Ну а многочисленные масляные присадки лучше не использовать, а полагаться на качество базового масла. Содержит все необходимые присадки для долговечной работы двигателя.

Для нового семейства, в конструкции которого использованы гидрокомпенсаторы клапанов и гидронатяжители цепи ГРМ, рекомендуется использовать масла улучшенного качества с кодом API SG, SH, SJ и не экономить на масляном фильтре.Ведь металлические частицы или отложения, попадая в узкие каналы или зазоры между сопрягаемыми деталями менее полумиллиметра, забивают их, выводят из строя чувствительные гидравлические устройства. Выход из строя одного или нескольких толкателей клапанов сразу заметен по характерному звону и частому стуку под клапанной крышкой. Конечно, этот стук не приведет к немедленной и большой поломке, но и ездить с такой неисправностью долго не стоит. Ведь пустой гидротолкатель не будет полностью открывать свой клапан, а значит двигатель потеряет мощность.Кроме того, чрезмерные ударные нагрузки на кулачок распредвала тоже не добавляют ему ресурса. Для устранения стуков необходимо заменить гидрокомпенсаторы, а это удовольствие недешевое. Те перевозчики, которые не экономили на масле, заливали полусинтетику или синтетику требуемого качества, с новыми двигателями горя не знали, особенно если им везло с качеством самих гидронатяжителей и гидрокомпенсаторов.

Шаг и ресурс цепи ЗМЗ-406

Увы, поспешный запуск этого мотора в производство не лучшим образом сказался на его качестве и ресурсе.Конечно, были и тогда отдельные экземпляры двигателей, пробегавшие 200 тысяч километров и более, но в основном проблемы возникали намного раньше. На тот момент ахиллесовой пятой нового перспективного мотора оказалась прецизионная плунжерная пара гидронатяжителя цепи ГРМ. В ЗМЗ-406 их два, каждый работает по своей схеме. У тех натяжителей, что шли на конвейер ЗМЗ, оказался чрезмерно большой шаг перемещения толкателя до следующей фиксации. Оно составляло почти три миллиметра, а загрязнение или недостаточная точность обработки прецизионных пар приводили к заклиниванию гидронатяжителя. При этом гашение колебаний ведомой ветви цепи не обеспечивалось в необходимой степени. Увеличились ударные нагрузки, что вызвало преждевременный износ деталей натяжителя и пластикового башмака. Если водитель не обращал внимания на возникший шум, почти грохот ослабленной цепи, и продолжал движение, то колодка разрушалась. А там как назло. В лучшем случае цепь перескакивала через зубья звездочек, сбивались фазы газораспределения, и двигатель глох.Хорошо, что конструкторы позаботились сделать выборки в поршнях под клапанные тарелки — не погнулись. В этом случае ремонт сводился к восстановлению установки фаз и замене или «перезарядке» гидронатяжителя. Если цепь рвалась, то часто деформировалась передняя алюминиевая крышка, и ее приходилось покупать. Из-за такой мелочи срывались рейсы, машина день-два вставала на забор. Самое обидное, что поломки происходили на относительно молодом двигателе, при пробеге всего 30–40 тысяч километров.Часто установка нового гидронатяжителя давала лишь временный результат, затем все повторялось снова. Умельцы даже стали приспосабливать цанговые пружинные натяжители от двигателя ВАЗ-2101 к двигателям ЗМЗ406 — регулировать натяжение цепи не составляло труда каждые 15–20 тысяч километров. Московская фирма СЭТ пошла еще дальше, ее конструкторы в конце 90-х разработали свой вариант и установили на мотор Заволжский натяжную звездочку вместо пластикового башмака. Похожая схема применялась на двигателях уфимского Москвича-412, а в 80-х годах спортсмены ставили звездочку на двигатель Жигулей.За последние пять лет ситуация с гидронатяжителями изменилась в лучшую сторону. Появились альтернативные производители этого узла, их уже несколько разновидностей. Существует шесть основных конструкций гидронатяжителей для ЗМЗ-406, а всего вариантов более десятка, есть даже газонаполненные. В 2004 году Заволжский завод отказался от использования пластиковых башмаков натяжителей, и их место заняли звездочки. Получилось достаточно надежно, хотя и сделаны они несколько небрежно — подшипник звездочки с большим люфтом, а его кронштейн, как будто от руки погнут.

МНЕНИЕ

РУХАНИ КОНСТАНТИН Исполнительный директор ОАО «ЗМЗ» — В 2008-2009 годах планируется проведение комплекса НИОКР и технологической подготовки производства, направленных на дальнейшую модернизацию бензиновых двигателей автомобилей ЗМЗ-405 и ЗМЗ -409, в первую очередь, для того, чтобы соответствовать Евро-4. Как известно, в России они вводятся с 1 января 2010 года. С июля 2007 года завод ведет опытно-конструкторские работы по дизелям ЗМЗ 514.32. Для соответствия нормам Евро-3 и Евро-4 вместо механического ТНВД мы оснастили эти двигатели топливной аппаратурой Common Rail с электронным управлением производства Bosch. К августу-сентябрю 2008 года планируется создать опытные образцы бензиновых и дизельных двигателей класса Евро-4 и начать их испытания. В 2008 году на НИОКР по всем двигателям планируется инвестировать около 130-150 млн рублей. В течение 2009 года будет вестись подготовка к производству этих двигателей.

семейный бизнес

В целом по сравнению с двигателем ЗМЗ-402 двигатель «четыреста шестой» более компактный, и межцилиндровое расстояние, диаметр шеек коленвала и поршневой палец стали меньше, но они не потеряли свой ресурс. Двигатель ЗМЗ-406 стал родоначальником для других двигателей семейства, сохранив при этом унификацию конструкции и технологии. В частности, все двигатели ЗМЗ-406, 405 и 409 имеют одинаковую высоту блока от оси коленчатого вала до плоскости разъема головки, одинаковые шатуны, а разница в радиусе кривошипа компенсируется изменением расстояния от оси поршневого пальца. до днища поршня. Для Газелей главное преимущество двигателей ЗМЗ-405 и ЗМЗ-409 рабочим объемом 2.5 и 2,7 литра — больший крутящий момент: 215,8 Н.м и 235,4 Н.м при 4000 об/мин. По сравнению со старым ЗМЗ-402 он больше на 23 процента. Но на «Газели» устанавливались только двигатели ЗМЗ-405, более мощные ЗМЗ-409 по совокупности причин на Горьковский автозавод не поставляются. Установка на «Волги» и «Газели» двигателей «Крайслер» бразильской сборки является частичной альтернативой двигателям ЗМЗ.

Повышение ресурса ЗМЗ-406: новые тенденции

С января 2008 года производство двигателей ЗМЗ-406 прекращено, хотя они еще долго будут эксплуатироваться на уже выпущенных автомобилях, и двигателей, соответствующих Евро-3 стандарты сходят с конвейера. Это инжекторные модификации ЗМЗ4052.10 и ЗМЗ-4092.10. Карбюраторные версии выпускаются только для вторичного рынка и под заказ для комплектации экспортных поставок в те страны, где экологические требования менее жесткие. Для эксплуатации в России на Газель устанавливается только 405-й двигатель. При этом помимо системы впрыска топлива двигатели претерпели ряд существенных изменений, направленных на увеличение ресурса.

Старый блок ЗМЗ-405 легко узнать по поперечным прорезям шириной около 2 миллиметров между цилиндрами на поверхности разъема с головкой.Эти каналы в рубашке системы охлаждения улучшили отвод тепла от стенок цилиндров, но в то же время уменьшили жесткость верхней части блока. Даже при затяжке болтов головки блока с требуемым моментом стенки цилиндров несколько деформировались. Если подтягивали «на глазок», да еще с хорошим хомутом, то деформации увеличивались. Изменения геометрии сказались на ресурсе и повышенном расходе масла на угар. На двигателе ЗМЗ-406 таких деформаций не наблюдалось, потому что межцилиндровые перемычки 406-го блока по сравнению с ЗМЗ-405 толще: 14 мм против 10. 5 мм.

Для устранения деформаций в новом блоке ЗМЗ-405 резьбовая часть под болты головки была увеличена на 24 мм, а межцилиндровые каналы спрятаны в глубину блока. Их можно увидеть только в разрезе.

Модернизации подверглась и головка блока с введением норм Евро-3. При использовании дроссельной заслонки с электронным управлением отпадает необходимость в каналах системы холостого хода и шлангах для обогрева дроссельного узла охлаждающей жидкостью.Поэтому старую головку нельзя установить на новый блок цилиндров. Причем предыдущую прокладку ГБЦ из безасбестового материала заменили на металлическую, импортную Erling Klinger. Он двухслойный, аналогичный применяемым на современных легковых дизелях, с меньшим моментом затяжки болтов, обеспечивает надежную герметизацию газовых соединений, а также каналов систем смазки и охлаждения. Толщина новой прокладки почти на миллиметр меньше старой, для компенсации этого размера поршни сделали на полмиллиметра ниже.

Не секрет, что отечественные двигатели отличаются от многих иномарок повышенным расходом масла. Конечно, по поеданию масла двигатель ЗМЗ-406 не идет ни в какое сравнение с ЗМЗ402. Тот был действительно жадным. Один только сальник заднего коренного подшипника — дань фордовским традициям, с 1932 года он пьет кровь эксплуатантов. Коленчатый вал на ЗМЗ-406 сразу герметизировался манжетными уплотнениями, причем передний находится снаружи крышки — при необходимости заменить его не составит труда.Вопреки ожиданиям пессимистов, удерживают масло, не пропускают его в камеру сгорания, маслосъемные колпачки. Они унифицированы с «жигулевскими», за 30 с лишним лет их вроде как научились делать — не дубеют как раньше. Современные поршневые кольца также способствуют снижению расхода масла; недавно были установлены бузулукские кольца чешского производства. Датчик детонации помогает сохранить их целыми и не допустить разрушения перемычек на поршнях — корректирует настройку зажигания.Хоть наши операторы и не любят электронику, и уж тем более не доверяют нашей, но какой-то смысл в ней все-таки есть.

И все же нет предела совершенству. Сейчас, чтобы снизить расход масла на угар, завод изменил технологию и параметры хонингования цилиндров. Чтобы мотор не запотевал в местах стыков, уплотненных прокладками, стали использовать импортные. Прокладка поддона, ранее изготавливавшаяся из резино-пробковой смеси, заменена на металлическую Erling Klinger с эластомерным уплотнительным контуром и Т-образными соединениями в местах сопряжения с передней крышкой и держателем сальника.Если при ремонте двигателя новой прокладки нет в продаже, можно поставить прокладку старого образца, они взаимозаменяемы. Серьёзно изменена передняя крышка двигателя,

сверху, её крепления дополнены ещё двумя отверстиями для более тесного контакта с головкой блока. Кроме того, на крышке была сделана площадка для установки автоматического натяжителя поликлинового ремня навесного оборудования. Его ресурс должен составлять около 150 тысяч километров. Давно пора было сделать такой натяжитель — из-за неудачной конструкции старого ролика замена ремня заняла три часа. Сложность замены, вопреки ожиданиям, не компенсировалась ресурсом ремня. Импортные служат примерно 40–50 тыс. км, отечественные меньше — от 10 до 30 тыс. км. Зимой наблюдается сильный износ – из-за перепада температур появляются поперечные трещины. Если ремень начинает перетираться нитью тушки, то он задевает датчик положения коленвала, а на высоких оборотах просто стучит по нему. А тут как повезет: либо провода, идущие к датчику, обрываются, либо сам датчик выходит из строя.В любом случае система зажигания перестает работать, и двигатель глохнет. С установкой нового ролика изменилась и длина поликлинового ремня; с двигателем без насоса ГУР она была 1220 мм, а в длину стала 1275 мм. На моторах с гидроусилителями ремень вырос до 1413 мм.

Как бы то ни было, но нынешние двигатели ЗМЗ для Газели – это та же «синица» в руках водилы, которая, несомненно, лучше любого «крана».

Конечно, медленность, с которой двигатели избавлялись от детских болезней, типично российская, но учтите, что заводских недочетов не так уж и много, а количество положительных отзывов эксплуатантов об этих двигателях неуклонно растет. Пробег в 300-400 тысяч километров без капитального ремонта перестает удивлять, но эти моторы уже в годах, модернизация их коснулась лишь незначительно. Младшие должны быть еще сильнее. На отсутствие запчастей жаловаться не приходится – они есть и в каждой торговой точке. ГАЗ и ЗМЗ еще никогда так не заботились об их качестве, и борьба с контрафактом ведется не на словах, а на деле (см. «Полет» №3 за 2008 г. «Левый уклон»).И несмотря на то, что требования к дилерам ужесточаются, сеть сервисных центров растет и расширяется.

МНЕНИЕ

ЭДУАРД БОГОМОЛОВ начальник производственно-технического отдела, Автолайн, Москва — Сейчас на нашем предприятии не так много автобусов Газель с новыми двигателями ЗМЗ-405, поэтому информации по ним почти нет. Чего не скажешь о его предшественнике, 406-м двигателе — микроавтобусов с такими моторами у нас предостаточно.К сожалению, сложно провести какое-либо сравнение с другими силовыми установками. Да, дизельные двигатели есть, но их немного, и мы такие Газели не покупали, в основном работая с бензиновыми двигателями, тем более, что они вполне достойно зарекомендовали себя. Ведь их ремонт зачастую обходится в десятки раз дешевле, чем, например, фордовские двигатели, да и по времени получается быстрее. А их ресурс в наших условиях сопоставим и составляет около 300 тысяч километров пробега.Хотя, по официальным заявлениям Форда, минимальный пробег их агрегата должен быть от 350 тысяч километров. Да и не каждый механик сможет отремонтировать вышедший из строя импортный двигатель, несмотря на то, что ЗМЗ-406 уже давно научились ремонтировать в любой мастерской.

В 2005 году Ульяновский моторный завод (ЮМЗ) вошел в состав Группы ГАЗ и продолжает выпускать двигатели для УАЗов и Газелей. Собственное моторостроение в условиях жесткой конкуренции позволило «Группе ГАЗ» обрести некоторую независимость от поставщиков и получить дополнительную прибыль.Моторы поставляются не только на конвейер ГАЗ, но и идут на запчасти, а это очень емкий рынок. Отметим, что целью не является замена двигателей ЗМЗ на двигатели УМЗ на конвейере Горьковского автозавода. В этом году планируется произвести всего 20 000 двигателей для Газелей, около 10% потребности, и они лишь дополняют существующий набор силовых агрегатов.

Двигатели УМЗ: эпоха 92х92

Из всех двигателей, устанавливаемых в настоящее время на Газель, ульяновский УМЗ421 имеет самый большой ресурс.В его основе волжский двигатель ГАЗ М-21, поставленный на конвейер еще в 1956 году. Конечно, за это время он несколько раз модернизировался, но межцилиндровые расстояния блока, диаметры коренных и шатунные шейки, до сих пор остались без изменений. Да и по большому счету: шатуны, распредвал и коленвал, масляный поддон, да и внешне блок ни с каким другим мотором не спутаешь. А началось все в конце 60-х, начале 70-х годов с выпуска «буханок» и «головастиков» УАЗ-451 и УАЗ-452, а также вездеходов УАЗ-469, изначально их ставили в чистом виде Волговский мотор.От нагрузок, связанных с ездой по бездорожью, а также от значительной массы коробки передач и раздатки в сборе картер маховика треснул и разлетелся пополам. Концентраторами напряжений служили несколько вентиляционных отверстий, а как модернизировать картер, подсмотрели на двигателе ЗМЗ-24. При этом вместо фильтров грубой и тонкой очистки масла (поддон с картонным сменным элементом соединялся с блоком часто рвущимися шлангами), был установлен полнопоточный масляный фильтр от «Жигулей».Это сразу увеличило ресурс двигателя, и это решение оказалось более удачным, чем даже на ЗМЗ-24, хотя дальнейшая модернизация проводилась с прицелом на Заволжский моторный завод. Тогда они еще не были конкурентами. Поменяли коленвал — коренные вкладыши стали той же ширины, а их крышки стали чугунными, с юбки поршня убрали термокомпенсационную прорезь, внедрили закрытую систему вентиляции картера, а коллекторы сделали «круглыми» в сечении .Следующая модернизация прошла в конце 80-х, в начале 90-х мотор получил обозначение ЮМЗ-417. К этому времени в Поволжье перешли на выпуск двигателей ЗМЗ-402, а в Ульяновск уехала головка блока ЗМЗ-24, появилась возможность поставить двухкамерные карбюраторы, увеличилась мощность. Установлен маслонасос повышенной производительности, с большим диаметром шестерни – давление масла стало более стабильным на всех режимах. Благодаря этому «продвинутые» ремонтники перестали проскальзывать гайку под пружиной редукционного клапана, мотор оказался менее чувствителен к износу сопряжений вала.

Все это время на Ульяновский моторный завод передавались несколько устаревшие конструкторские решения и технологии ЗМЗ, и он отставал в модернизации. А вот на двигателе УМЗ-417 ульяновские конструкторы все-таки обогнали своих коллег-наставников, учитывая низкое качество наших РТИ, они перенесли передний сальник коленвала на наружную сторону крышки.

Мотор ЮМЗ-421: конец упаковки

В середине 90-х в Ульяновске на конвейер поставили двигатель ЮМЗ-421. На ней, на радость эксплуатантам, вместо асбестового шнура стоял сальник, и ради этого на задней цапфе коленчатого вала была изменена опора маховика.С точки зрения завода главным событием стало использование поршней с увеличенным до 100 мм диаметром, это было сделано с целью увеличения мощности и крутящего момента. По сравнению с 2,5-литровыми двигателями момент увеличился со 170 до 220 Н. м, а мощность возросла с 90 до 115 лошадиных сил.

К этому времени в Заволжье уже выпускались 16-клапанные двигатели ЗМЗ-406, ульяновцам крыть было нечем, и тут вспомнили, что на далеком предке — двигатель ГАЗ-М21 для КГБ , поставили «чайковский» поршень с «соткой» в диаметре.Но блоки в те времена отливали в «землю» и алюминия не жалели — стенки были очень толстыми, к тому же по верхнему и нижнему поясам устанавливалась гильза. Блок оставался жестким даже с негабаритными корпусами. Да и нынешнее литье не похоже на предыдущее — алюминий в дефиците, поэтому на УАЗ-421 решили отказаться от сменных втулок и залить их в блок навсегда. То есть создали новый блок цилиндров. Казалось бы, возможность отказаться от древнего и капризного масляного поддона с четырьмя прокладками, опустить разъем ниже оси коленвала.Сделайте блок жестче и уменьшите вероятность утечек масла. Нет, все остается по-прежнему. Еще один просчет выявился при эксплуатации новых моторов, когда пришло время растачивать втулки. Не у каждой машины был «хобот» нужной длины, если его не хватало, а ход был недостаточен, шпильки головки приходилось выкручивать. На старых двигателях со сменными вкладышами такого никогда не делали. После ремонта не всегда удавалось надежно закрутить их обратно; при затягивании головки часто одна-две вылезали из блока.Пришлось снимать головку, нарезать в блоке увеличенную резьбу — найти бы метчики такой длины! Зато можно было залить в алюминий десять длинных стальных накидных гаек и закрепить головку болтами. Еще одна проблема была связана с тем, что в районе газового стыка блока и головки из-за особенностей заливки вкладышей поверх их буртика находился слой алюминиевого сплава блока . Он прогорал при работе двигателя даже при слабом стуке, известно, что чем больше диаметр поршня, тем выше склонность к стуку.Пока УМЗ-421 устанавливался только на автомобили УАЗ, да еще и в исполнении «под 76-й бензин», просчет был незаметен. Какие могут быть пробеги на вездеходах… Самые серьезные испытания ждали двигатель после того, как его начали устанавливать на некоторые модификации Газелей с 1998 года. Тут совпало одно: повышенная нагрузка, большой пробег и городские пробки, приводящие к перегреву двигателя. В результате имидж мотора среди перевозчиков был значительно подорван.

При этом все признались, что у него просто паровозная тяга с оборотами чуть больше холостого хода. Это неоспоримое преимущество моторов УМЗ. На этих двигателях, в отличие от Заволжских, еще используется маховик большого диаметра, что позволяет разместить сцепление, способное передавать более высокий крутящий момент. А хорошая характеристика крутящего момента играет первостепенную роль для двигателя грузового автомобиля. Корзина сцепления, ведущая свою родословную от ГАЗ-51 — жесткая, с периферийными пружинами и вечно болтающимися лапами, давно уступила место современной с лепестковой диафрагменной пружиной.Сейчас чаще всего ставят корзину немецкой фирмы «Лук», по мнению большинства перевозчиков, она идет лучше других.

Не было случая, чтобы операторы жаловались на привод ГРМ с шестернями и тосковали по цепям, а тем более по зубчатому ремню. Шестерен хватает на 300-400 тысяч километров, случаи поломок можно пересчитать по пальцам — зачем искать им альтернативу. Обычно первый или даже второй капитальный ремонт на двигателях ЗМЗ-402 и ЮМЗ-417 делали без замены распредвала, толкателей и шестерен.Единственная проблема, встречающаяся в приводе ГРМ на ульяновских двигателях и ранее присущая двигателям ЗМЗ-402, это поломка оси коромысел при разболтанных шпильках крепления, срыв мелкой резьбы в регулировочном винте, прекращение подачи смазки к верхнему наконечнику. стержня. Немного изменив конструкцию, все это можно устранить.

МНЕНИЕ

Игорь Ганин Генеральный директор ООО «Зеленоглазое такси», г. Тольятти — В 2004 году мы приобрели десять «Газелей» с двигателями УМЗ-4215, но они оказались крайне ненадежными.Так, из-за разрушения поршней на двух двигателях шатуны пробили блок цилиндров. Относить это к газовому топливу нельзя, так как «кулак дружбы» демонстрировал и бензиновый двигатель. Чтобы не нести убытки из-за простоя техники, было принято решение заменить ульяновские моторы на проверенные временем ЗМЗ402. Сейчас на балансе нашего автопредприятия находятся Газели, оснащенные только двигателями ЗМЗ-405 и ЗМЗ-406.

Ветер перемен

И желание модернизировать двигатели на заводе появляется, но не само собой — конкуренция между производителями легких грузовиков сейчас жесточайшая.«Группу ГАЗ, в состав которой с 2005 года входит УМЗ, теснят не только европейцы, корейцы и китайцы с дизелями (несомненно, в разной степени), соотечественники тоже не гарантируют того спокойствия, которое было до. «СеверСталь-Авто» собирается серьезно вытеснить «Газель» на рынок своими FIAT Ducato и малотоннажными Isuzu, собираемыми в Елабуге, а IVECO Daily запускается в Семенове Нижегородской области (см. рейс № 2 за 2008 г., Новый колодец Самотлор).

Переход России на стандарты Евро-3 потребовал отказа от карбюраторов в системе питания ульяновских двигателей, применения электронно-управляемого впрыска топлива.Завод комплектует двигатели УМЗ-4216 топливной аппаратурой от Bosch, и, по мнению специалистов, они освоят даже перспективный Евро-4. После модернизации системы питания Газелей с двигателями УМЗ-4216 они стали экономичнее, расход составляет 14–16 литров на 100 км при работе в смешанном режиме, против 16–18 литров у предыдущей карбюраторной модификации УМЗ-4215. Максимальная мощность двигателя, предназначенного для установки на Газель, составляет 125 л.с. с., а крутящий момент – 240 Н.м, что положительно сказалось на динамике загруженного автомобиля. Параллельно с улучшением экологических показателей велись работы по повышению надежности двигателей, качества сборки и увеличению ресурса. Доработать силовые агрегаты инженерам УМЗ помогли специалисты британской компании Ultra Motive. Совместно с модернизацией двигателя УМЗ-421 на заводе ведутся работы по отработке конструкции и технологии постановки на конвейер в будущем нового верхнеклапанного 16-клапанного двигателя УМЗ-249 с алюминиевым блоком и сохранением рабочего объема 2.89 литров. Ульяновск планирует начать производство в 2010 году.

МНЕНИЕ

Евгений Березин главный конструктор Ульяновского моторного завода — Моторы ЮМЗ 4216 (Евро-3), испытанные в 2006 году, отличаются от двигателей Евро-2 точностью диагностики положения коленчатого вала и пропусками зажигания. Этого удалось добиться благодаря новой конструкции демпфера коленчатого вала с жесткой связью между коленчатым валом и диском ГРМ. В системе управления вместо ненадежного датчика массового расхода воздуха используется датчик абсолютного давления воздуха с датчиком температуры.Это позволило упростить учет поступающего в двигатель воздуха, в том числе при нарушении герметичности системы впуска. Чугунные гильзы модернизированных двигателей теперь выведены на верхнюю плоскость разъема блока цилиндров, что обеспечило герметичность камеры сгорания на заявленный заводом ресурс двигателя (250 тыс. км). У двигателей, выпущенных до конца 2007 года, верхняя кромка гильзы находилась ниже плоскости блока цилиндров и разъема ГБЦ.Это техническое решение было продиктовано технологией плоскостной обработки — режущий инструмент лучше работает на однородном материале. Однако в ходе эксплуатации выяснилось, что в место соединения втулки и блока проникали газы, что сказывалось на надежности моторов. Выход гильзы на уровень разъема значительно повысил герметичность уплотнения ГБЦ, это дало возможность использовать в качестве топлива сжиженный газ. Среди существенных шагов модернизации отмечу использование поршневых колец чешской фирмы Buzuluk и нанесение на прокладки герметика Hehkel.С целью снижения расхода масла, улучшения условий работы поршневых колец и тем самым увеличения ресурса цилиндро-поршневой группы вместо традиционной хонинговки алмазным бруском применяется так называемая мягкая обработка поверхности гильзы. заводской, в котором на хонинговальные бруски оказывается значительно меньшее давление. Для адаптации работы двигателя на газовом топливе также внесены изменения в геометрию поршней, уменьшены зазоры в зоне сопряжения клапан-гильза, поршневые пальцы изготовлены методом холодной штамповки.Шатун и коренные шейки коленчатого вала закалены на немецкой автоматической линии «AEG-Elotherm». Для снижения вероятности разрыхления газов в отливках блоков цилиндров была установлена и запущена установка дегазации алюминиевого сплава немецкой фирмы Foseko.

Еще самые первые владельцы нижегородской полуторки мечтали об экономичном и надежном дизельном двигателе для нее. И его до сих пор нет, хотя производство лицензионных дизелей Steyr освоили в Нижнем с 1995 года, сразу переименовав его в ГАЗ-560.Но и по сей день это редкий мотор, незнакомый перевозчикам. Однако есть в России место, где о нем знают все. Два года назад в Третьем петербургском парке с этими дизелями работало около 800 Газелей. Согласитесь, отличная статистическая выборка, можно составить достоверный список типичных поломок, при том, что местным инженерам и ремонтникам есть с чем сравнивать. На некоторых маршрутах с этими Газелями работают машины с бензиновыми двигателями и даже с дизелями IVECO и, кроме того, дизельными Ford Transit и Mercedes Vario.

Дизель ГАЗ-560: опыт, сын трудных ошибок

Главной особенностью двигателя Steyr M1 является блок цилиндров, объединенный с головкой в моноблок. Блок и головка представляют собой одно литье, без шпилек и болтов крепления, без какого-либо разъема и, следовательно, без прокладки ГБЦ. Снизу к моноблоку десятью болтами М12 (казалось бы, дизельные болты должны быть потолще) крепится корпус коренных подшипников коленчатого вала (полный опорный вал), и такими же болтами притягиваются и коренные крышки. Поверх моноблока установлен корпус распределительного вала, привод ГРМ осуществляется зубчатым ремнем. Так что сделать мотор без коннекторов вообще невозможно.

Моноблочная конструкция имеет два преимущества по сравнению с двигателями с подключаемой головкой. Первый – более высокая жесткость при том же расходе материала. Жесткость нужна для сохранения правильной геометрии гильз цилиндров. Следовательно, мотор получается легче, хотя при объеме 2–2,5 литра разница будет небольшая, порядка 10–15 килограммов.Второй плюс – отсутствие прокладки ГБЦ, которая время от времени прогорает на дизелях. Либо в цилиндры уходит вода, либо в антифриз попадает масло, но результат один — надо менять прокладку. Однако обычно более-менее квалифицированный водитель или моторист 3-го разряда успешно справляется с этой работой за 4-6 часов, может чуть дольше. Недостатков было гораздо больше. Сочетание гениальной австрийской конструкции с российскими эксплуатационными характеристиками создало редкую взрывоопасную смесь.

Моноблок был известен в начале 20 века (вспомните АМО Ф-15, с которого ЗИЛ начинал), но двигатели тогда были большого объема и малофорсированные, не надо было делать развитые каналы под рубашку , выполненный с надежными шестернями, а не с зубчатым ремнем, как в Steyr M1. Часто именно с заменой ремня у австрийского мотора начинаются проблемы. Ремни, идущие на заводскую комплектацию, достаточно долговечны, а периодичность их замены, согласно инструкции ГАЗ, составляет 120 тысяч километров.А вот в «Третьем парке» ремни меняют профилактически на 90 тысячах. И до сих пор с оборванными ремнями по две-три машины в день таскают на тросе. Одна из причин – отсутствие ремней необходимого качества и надежности для замены. Steyr использует импортные ремни двух фирм, и у обеих тушка разорвана пополам, а зубья вообще не режут, как положено. Один из этих ремней толще, ходит лучше, но его трудно натянуть на шкив распредвала, а тыльной стороной на шкив водяного насоса.Бывает, выдергивает резьбу из алюминиевого корпуса распредвала, на которую накручена шпилька натяжного ролика ремня ГРМ, тогда ремень проскальзывает на несколько зубьев. Там только резьба М10, М12 нарезана под восстановление, держится надежнее.

МНЕНИЕ

Игорь Сибирев Главный инженер ОАО «Третий парк», Санкт-Петербург — При эксплуатации лицензионного дизеля Steyr M1 на «Газели» сэкономленных на топливе денег вряд ли хватит на его дорогостоящий ремонт.

Иномарки не ломаются?

Известно, что на дизелях различных производителей предусмотрена некоторая защита, снижающая повреждение двигателя при обрыве ремня. У Фольксвагена при «встрече» клапанов и поршня распредвал разрывается на несколько частей, но это все равно дешевле, чем менять головку. У чугунных 2,5-литровых двигателей Ford Transit, выпускавшихся почти 20 лет, до начала третьего тысячелетия гнулись только шатуны. Это было очень правильное решение — выровнял их молотком, поставил на место, отрегулировал клапана, и можно ехать дальше.У Steyr при обрыве ремня в лучшем случае ломаются одноплечие рычаги клапанов — коромысла пополам. Каждый стоит около 700 рублей, а их восемь, поэтому на них нужно потратить всего 5600 рублей. Бывает, ломаются не все рокеры, но если они разлетаются на четвертом цилиндре, то приходится снимать корпус распредвала, на остальных трех цилиндрах можно обойтись без него для замены. Соответственно получается разная трудоемкость. Если не снимая распредвал, то опытный ремонтник может устранить поломку в 1.5–2 часа, иначе это займет в два раза больше времени. Вроде не очень страшный дефект, но крошки от сломанных рокеров попадают в поддон, а оттуда через большой маслоприемник зацепляются в маслонасос. То, что там притерто, может попасть и на вкладыши коленчатого вала, выбить их. Какой там ресурс после этого. Еще хуже бывает, когда ремень обрывается на оборотах коленвала выше среднего. Тогда клапана гнутся, и чтобы добраться до них, приходится снимать двигатель и полностью его разбирать, нарушая приработку многих деталей.Такая поломка может поставить к забору автомобиль с пробегом всего 100 тысяч километров на несколько дней или пару недель. И дело не только в сложности ремонта, одной из причин задержки является отсутствие запчастей. Как и в старые времена всеобщего дефицита, они выделяются Steyr по квоте, и если она будет выбрана, то придется искать ее у других поставщиков, а цена может вырасти в полтора-два раза.

В общем, основные проблемы доставляет именно моноблок.В среднем до капитального ремонта Steyr маршрутка проходит 200-300 тысяч километров, если повезет — чуть больше. Для сравнения, дизеля более тяжелого Ford Transit ходят минимум в два раза лучше, в том же «Третьем парке» есть машина, отработавшая более миллиона без капиталки. Возможно, на Волге с одним хозяином Штайр прослужит дольше, но на Газели точно так же.

Хороший, достаточно современный двигатель с хорошими техническими характеристиками. Выпускается Заволжским моторным заводом.В отличие от предыдущей модели двигателей ЗМЗ, а именно 402, он имеет уже 16 клапанов на 4 цилиндра, степень сжатия 9,3 и еще некоторые детали.

или карбюратор имеют некоторую разницу в индексе. Инжектор имеет обозначение ЗМЗ 4062, а карбюратор ЗМЗ 4061 и ЗМЗ4063.

Однако самая большая разница заключается в другом. Инжекторный двигатель 406 имеет лучшие технические характеристики, чем его карбюраторные аналоги. При равной массе (около 190 кг) и одинаковом объеме 2.3 литра, мощность двигателя 150 л.с., что намного больше мощности двигателей с карбюратором. (100 и 110 л.с. соответственно). Максимальный крутящий момент также выше 206 н*м, против 181 и 191 н*м у 4061 и 4062. Такие более высокие характеристики позволяют перевозить больше груза и легче справляться с плохими дорогами.

Может показаться, что расход топлива более мощного двигателя, то есть инжекторного 406, должен быть больше. Но нет. Расход топлива на одну лошадиную силу значительно ниже.185 грамм. А вот 406 карбюратор потребляет 195-200 грамм.

Хотя инжекторный 406 двигатель лучше, но он имеет довольно сложную систему питания и управления, которая требует профессионального внимания. Однако при должном уходе этот двигатель зарекомендовал себя как надежный, мощный и быстрый, и обычно не доставляет хлопот обслуживающему персоналу.

Данный силовой агрегат устанавливается на отечественные автомобили среднего класса. Этот двигатель устанавливался на большое количество автомобилей ГАЗ и, в частности, на различные модификации автомобилей «Газель» и «Волга».

Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания, который выпускает ОАО «Заволжский моторный завод». Разработка началась в 1992 году, а в серийное производство мотор поступил в 1997 году. Он был первым, в котором использовалась система впрыска топлива.

Двигатель ЗМЗ-406 получил широкое распространение и устанавливался на автомобили Горьковского завода (ГАЗ-3102, 31029, 3110 и модельный ряд семейства Газель).

Флагманом семейства стал двигатель ЗМЗ-4062.10 объемом 2.28 литров и мощностью 150 «лошадок».

Силовая установка ЗМЗ-4062.10 предназначена для комплектации легковых автомобилей и микроавтобусов. А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 — для комплектации грузовиков малой грузоподъемности.

Описание двигателя

Ранее мотор предназначался для новомодных систем питания и зажигания, которые управлялись микропроцессором.

Этот двигатель впервые был оснащен четырьмя клапанами на цилиндр, гидрокомпенсаторами и двумя распределительными валами с двойным цепным приводом.Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра рядные, с водяным охлаждением и управляемым впрыском топлива.

Порядок поршней: 1-3-4-2.

Форсунка ЗМЗ-406 работает на бензине А-92. Ранее выпускалась карбюраторная версия двигателя 4061, которая работала на семьдесят шестом бензине. У него были ограничения на выпуск.

Агрегат неприхотлив в обслуживании. Обладает высокой степенью надежности. Позднее на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант двигателя с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется низким качеством его изготовления и рядом технологических недостатков.

Технические характеристики ЗМЗ-406

Данный силовой агрегат выпускался с 1997 по 2008 год. Картер выполнен из чугуна, имеет рядное расположение цилиндров. Масса двигателя составляет 187 килограммов. Оснащается карбюраторной системой подачи топлива или инжектором. Ход поршня составляет 86 миллиметров, а диаметр цилиндра — 92 миллиметра.При этом объем двигателя составляет 2286 кубических сантиметров и он способен развивать мощность в 177 «лошадей» при 3500 об/мин.

Мотор карбюраторный

Карбюратор ЗМЗ-406 (402-й двигатель) выпускается с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Это устройство развивает мощность в 110 лошадиных сил. Расход топлива автомобиля с этим двигателем часто зависит от стиля вождения и условий эксплуатации. Система питания карбюраторного агрегата достаточно надежна.При своевременном обслуживании и нормальной эксплуатации, использовании качественных смазочных материалов и бензина он может пройти до 500 тысяч километров без серьезных поломок. Разумеется, за исключением расточки коленвала, которая необходима этому агрегату каждые 250 тысяч километров.

Система зажигания

На двигателях ЗМЗ-406 зажигание осуществляется за счет воспламенения топливной смеси с помощью микропроцессорной системы. Для всех режимов работы двигателя электроника устанавливает требуемый угол опережения зажигания.Он также выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается высокими экономическими показателями, контролируется показатель токсичности выхлопных газов, исключается момент детонации и повышается мощность силового агрегата. В среднем автомобиль ГАЗель потребляет около 8-10 литров бензина на 100 километров при средних нагрузках. Однако если перевести его на пропан или метан, «аппетит» автомобиля возрастает почти вдвое.

Режим диагностики зажигания

При включении зажигания автомобиля автоматически включается система диагностики двигателя ЗМЗ-406 (карбюратор ЗМЗ-405 не исключение). О факте правильной работы электроники сигнализирует датчик освещенности. Он должен погаснуть при запуске двигателя.

Если диод продолжает светиться, это свидетельствует о неисправности элементов и деталей электронной системы зажигания. В этом случае поломку следует устранять немедленно.

инжекторный мотор

По техническим характеристикам и комплектующим двигатель с инжекторной системой питания мало чем отличается от карбюраторного аналога 405-й модели.

При правильной эксплуатации этот агрегат не менее надежен и практичен, чем с карбюратором, а кроме того имеет свои преимущества:

Стабильный холостой ход.
Низкий уровень вредных выбросов в атмосферу.
КПД инжекторного ЗМЗ-406 значительно выше аналога с карбюратором, так как топливная смесь подается своевременно и в нужном количестве.Соответственно экономия топлива налицо.
Повышенная экономия топлива.
Не требует длительного прогрева двигателя зимой.

Единственным недостатком инжекторного двигателя является высокая стоимость ремонта и обслуживания системы.

Проведение диагностических и ремонтных работ без специального оборудования и диагностических стендов невозможно. Поэтому провести самостоятельный ремонт форсунки двигателя ЗМЗ-406 дело довольно хлопотное.Нередко в случае поломки системы впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может быть дорогостоящим и занимать достаточно много времени. Чтобы сталкиваться с этой проблемой как можно реже, необходимо своевременно заменять топливные фильтры и заправлять автомобиль качественным бензином.

Головка блока

Все модификации двигателя комплектовались одной головкой, что соответствовало требованиям «Евро 2». С введением дополнительных требований Евро 3 он был доработан и улучшен.Не взаимозаменяем с предыдущей моделью.

В новой головке отсутствуют канавки системы холостого хода, теперь их функции возложены на дроссельную заслонку с электронным управлением. Передняя стенка детали снабжена отверстиями для крепления защитного кожуха цепи, а с левой стороны — отливами для крепления кронштейнов ресивера впускной системы. Деталь имеет штампованные чугунные вставки и направляющие клапанов. Последние не нуждаются в периодической регулировке, так как приводятся в движение цилиндрическими толкателями с гидрокомпенсаторами.Модернизированная головка ЗМЗ-406 уменьшила вес на 1,3 килограмма. При установке на двигатель используйте металлическую многослойную прокладку ГБЦ.

Блок цилиндров

Усовершенствовав двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс литья. Так, можно было оснастить блок воздуховодами в отливке между цилиндрами. За счет этого этот элемент стал жестким, а головка крепится за счет более глубоких резьбовых отверстий и удлиненных болтов.В нижней части картера имеются отливы, образующие вместе с крышками коренных подшипников подшипники коленчатого вала. Крышки отлиты из чугуна и крепятся к блоку болтами.

Вал распределительный

Вал распределительный ЗМЗ-406 изготавливается методом литья из чугуна с последующей обработкой и закалкой. Валы приводятся в движение цепной передачей. Двигатель имеет два вала, кулачковые профили которых имеют одинаковые размеры.

Осевое смещение кулачков составляет один миллиметр по отношению к гидравлическим толкателям.Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, что существенно влияет на износ рабочей поверхности толкателя и делает его равномерным.

Цепной привод валов имеет гидравлические натяжители, работающие от давления масла в системе смазки. Детали воздействуют на цепь непосредственно через пластмассовые башмаки, закрепленные на осях. На двигателях ЗМЗ-406 после модернизации для повышения практичности и долговечности вместо башмаков стали использовать звездочки.Последние закреплены на поворотных рычагах. Оси крепления звездочек взаимозаменяемы с осями башмаков. Вместо удлинителя оси верхнего башмака натяжения цепи стали использовать проставку, которая крепится к блоку болтами.

Двигатель ЗМЗ-406 оснащен цепями привода распределительных валов. Их нельзя заменить цепями, которые устанавливались на более ранние версии моторов.

Поршни

Отлиты из алюминиевого сплава и имеют канавки под два компрессионных кольца и одно маслосъемное.Во время работы головка поршня охлаждается маслом через масленку в верхнем конце шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой хромового покрытия, что способствует лучшему притиранию кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо комбинированного типа, состоит из расширителя и двух стальных дисков. Поршень крепится к шатуну с помощью пальца, закрепленного на двух стопорных кольцах.

Вал коленчатый

Отлит из чугуна с последующей обработкой и упрочнением поверхности шеек токами высокой частоты. Он смонтирован в блоке на пяти коренных подшипниках.

Перемещение коленчатого вала по оси ограничено стопорными полукольцами, которые расположены в проточных канавках опоры и крышки третьего коренного подшипника. На валу установлено восемь противовесов. К задней части вала крепится маховик, в отверстие которого запрессованы распорная втулка и подшипник качения первичного вала коробки передач.

Масло сливочное

Силовая установка ЗМЗ-406 оборудована комбинированной системой смазки. Под действием давления происходит процесс смазывания поршневых пальцев, шатунных и коренных подшипников коленчатого вала, смазываются опорные точки распределительных валов, гидропривод клапанов, промежуточный вал и ведомая шестерня масляного насоса . Все остальные детали и элементы двигателя смазываются разбрызгиванием масла.

Масляный насос шестеренчатый, односекционный, с приводом от промежуточного вала через косозубые шестерни.Система смазки оснащена масляным радиатором и полнопоточным фильтром очистки.

Закрытая вентиляция картера с принудительной вытяжкой газов.

Итак, мы дали подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 на фото выше.

Производство	Заволжский моторный завод
Год выпуска
Материал блока
Система снабжения	Карбюратор

Количество цилиндров
Клапанов на цилиндр
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Объем двигателя, см 3
Мощность двигателя, л.с./об/мин
Крутящий момент, Нм/об/мин

Экологические нормы
Масса двигателя, кг
Моторное масло	5В-30,5В-40,10В-30,10В-40,
Рабочая температура двигателя, град.

Основными конструктивными особенностями двигателей являются верхнее (в головке блока цилиндров) расположение двух распределительных валов с установкой по четыре клапана на цилиндр (два впускных и два выпускных).

Данные технические решения позволили увеличить максимальную мощность и максимальный крутящий момент, снизить расход топлива и снизить токсичность выхлопных газов.

Для повышения надежности в двигателе применен чугунный блок цилиндров без вставных гильз, обладающий повышенной жесткостью и более стабильными зазорами в парах трения, ход поршня уменьшен до 86 мм, уменьшена масса поршня и поршневого пальца , лучшие материалы используются для коленчатого вала, шатунов, болтов шатуна, поршневых пальцев и т. д.

Привод распределительного вала — цепной, двухступенчатый, с автоматическими гидронатяжителями цепи; использование гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидроаппаратов и форсировка двигателя требуют качественной очистки масла, поэтому в двигателе используется полнопоточный масляный фильтр повышенной эффективности («суперфильтр») одноразового применения. Дополнительный фильтрующий элемент фильтра предотвращает попадание сырого масла в двигатель при запуске холодного двигателя и засорение основного фильтрующего элемента.

Вспомогательные агрегаты (насос охлаждающей жидкости и генератор) приводятся в движение плоским поликлиновым ремнем.

Двигатель оснащен диафрагменной муфтой с эллиптически навитыми накладками ведомого диска, обладающими повышенной износостойкостью.

Микропроцессорная система управления зажиганием позволяет регулировать момент зажигания, в том числе параметр детонации при изменении режимов работы двигателя, что позволяет обеспечить необходимые показатели — мощность, экономичность и токсичность отработавших газов.

Сцепление газовое 3221

Сцепление на автомобиле однодисковое, сухое, фрикционное, привод гидравлический.

Рисунок 4. Сцепление

1 — главный цилиндр привода выключения сцепления; 2 — картер сцепления; 3 — маховик; 4 — фрикционные накладки ведомого диска; 5 — нажимная пластина;

6 — кольца опорные; 7 — пружина педали; 8 — диафрагменная пружина;

9 — подшипник выключения сцепления; 10 – шток главного цилиндра;

11 — педаль; 12 – первичный вал коробки передач; 13 — пенопластовые кольца;

14 — сцепление выключено; 15 — шаровая опора вилки; 16 — кожух; 17 — вилка;

18 — шток рабочего цилиндра; 19 — соединительная пластина; 20 — рабочий цилиндр; 21 – прокачной штуцер; 22 — пружина демпфера; 23 — ведомый диск.

Сцепление состоит из алюминиевого картера, выжимной муфты с подшипником и вилкой, ведущего диска в сборе (корзины), ведомого диска, главного и рабочего цилиндров, соединенных между собой шлангом и трубкой.

Ведущий диск (корзина) состоит из корпуса, в котором установлены диафрагменная пружина, опорные кольца и нажимной диск. Пружина, закрепленная на корпусе, давит своими краями на прижимную пластину.

Ведомый диск состоит из ступицы с прорезным отверстием и двух дисков, один из которых приклепан пластинчатыми рессорами.К ним с двух сторон крепятся фрикционные накладки.

Изогнутые листовые рессоры обеспечивают лучшую посадку диска и дополнительно сглаживают рывки в трансмиссии при включенном сцеплении.

Для более плавной передачи крутящего момента при трогании автомобиля или переключении передач в окнах дисков установлены демпферные пружины.

Ведомый диск прижимается к маховику двигателя прижимной пластиной корзины. Через фрикционные накладки, увеличивающие трение, крутящий момент передается на ведомый диск, а затем на первичный вал коробки передач, с которым ведомый диск соединен шлицевым соединением.

Для временного отключения двигателя от трансмиссии используется привод выключения сцепления. При нажатии на педаль сцепления поршень главного цилиндра сцепления перемещается вперед.

Вытесняемая жидкость по трубке и шлангу поступает в рабочий цилиндр, выталкивая из него поршень со штоком.

Шток воздействует на хвостовик вилки, которая вращается на шарикоподшипнике, перемещая другим концом муфту выключения сцепления по крышке подшипника коробки передач. Подшипник сцепления давит на концы лепестков диафрагменной пружины.Деформируясь, пружина перестает действовать на нажимной диск, который в свою очередь «освобождает» ведомый, и передача крутящего момента прекращается.

Снаружи механизм сцепления закрыт алюминиевым картером. Картер крепится к блоку цилиндров шестью болтами и двумя усилителями. С другой стороны в картер ввернуты четыре шпильки для крепления коробки передач.

Картер имеет посадочное место для рабочего цилиндра сцепления и окно для установки вилки. Для повышения жесткости на днище картера сцепления установлен усилитель.

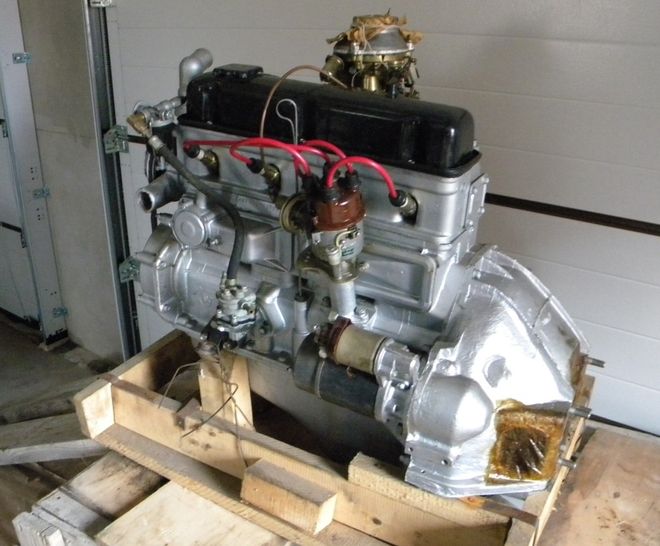

Двигатель ЮМЗ-417: характеристики, ремонт

Силовой агрегат ЮМЗ-417 представляет собой классический мотор с четырьмя рядно расположенными цилиндрами. Для приведения в действие поршней использовался общий коленчатый вал. Мотор оснащен карбюратором, контактным распределителем подачи топлива и распределительной арматурой типа OHV, что обеспечивает нижнее расположение распределительного вала. Рассмотрим его характеристики и особенности.

Описание

Двигатель ЮМЗ-417 имеет алюминиевые ГБЦ и корпус.Чугунные вкладыши посажены в блок через уплотнительные кольца из резины. Такая конструкция относится к отрицательным точкам в двигателе, так как снижает его прочность.

Рассмотрим силовой агрегат – это усовершенствованная версия УМЗ-4141, имеющая аналогичную комплектацию с двигателем ЗМЗ-402. Отличия ЮМЗ-417 от предшественника:

Усиленная компрессия.
Другой тип распределительного вала.
Наличие увеличенных впускных клапанов.
Увеличение.

Некоторые модификации двигателя с коленчатым валом 421-й серии, установленным без сальников.От ЗМЗ мотор отличается только гильзами цилиндров, которые размещены с помощью медных полос, обеспечивающих дополнительную прочность сборки.

Модификации

Разработано несколько модификаций этого двигателя. Наиболее популярны среди них следующие модификации:

УМЗ-417.10. Этот мотор работает на топливе АИ-76, устанавливается на «УАЗ» под индексом 3151.
Версия 4175.10 – устанавливается на «Газели» имеет повышенные показатели мощности до 98 лошадиных сил.Компрессия двигателя составляет 8,2, что достаточно для использования бензина с октановым числом 92.
Модификация 4178.10 – самая распространенная модель, оснащенная карбюратором с парой камер, позволяет использовать ГБЦ от 421-й Уаз. Кроме того, коленчатый вал этой модели снабжен сальником, а также допускается дополнительное взаимодействие с гидроусилителем или диафрагменной муфтой в сборе.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Технические характеристики ЮМЗ-417

Ниже приведены варианты технического плана рассматриваемого силового агрегата:

Рабочий объем – 2445 кубических сантиметров.
Вместимость – 92 «рабочих лошадки».
Обороты – 4000 оборотов в минуту.
Количество цилиндров – 4.
Ход поршня – 92 мм.
Сжатие – 8.2.
Емкость масла – 5,8 л.
Система смазки – сложного типа (распыление плюс давление).
Расход топлива – 10,6 л/100 км в смешанном режиме.
Охлаждение – жидкостный агрегат принудительного типа закрытый с вентиляцией.
Вес – 166 кг.
Ресурс эксплуатации – 150 тысяч километров.

Техническое обслуживание и неисправности

Двигатель УМЗ-417 простая профилактика и техническое обслуживание. Требует периодической замены моторного масла (каждые 10 тыс. км) и регулировки тепловых зазоров в фазах газораспределения (через 15 тыс. км).

Возможные неисправности двигателя указаны ниже:

Шумы постороннего характера или стуки при работе силовой установки. это может повлиять на разбалансировку зазоров клапанов ГРМ, деформацию шатунных вкладышей, проблемы с распредвалом в узле.
Заметная вибрация при запуске и работе двигателя. Среди причин: дисбаланс шатунно-кривошипного узла, неправильная регулировка карбюратора, выход из строя контактной вилки системы.
Перегрев двигателя. Это может быть связано с выходом из строя термостата, появлением атмосферной трубки в контуре охлаждения или неисправностью водяного насоса.

Модернизация

Карбюраторные двигатели УАЗ ЮМЗ-417 часто подвергаются изменениям, что направлено на повышение мощности агрегата. Одним из способов является замена существующего узла в инжекторной системе. Стоимость таких переделок не всегда оправдана, так как проще купить новый двигатель с распределенным впрыском.

Среди других способов модернизации отчетного двигателя отмечают такие факторы, как:

Проведение балансировки цилиндрового узла.
За счет фрезеровки головки блока цилиндров до 95 мм повышается компрессия до значения 9,2.
Замена существующего штатного распредвала на равноценный ускоренный профиль.
Выполнение проточки выпускных ходов до 39 мм с установкой подходящих фаз газораспределения.
Установите выпускной коллектор модели 421.
Сменная версия выхлопной трубы диаметром 51 мм.

Эти манипуляции позволят увеличить мощность силовой установки до 100 лошадиных сил.

Ремонт ЮМЗ-417

Учет Ремонт двигателя делится на текущий и капитальный ремонт. В первом случае происходит восстановление работоспособности отдельных деталей или их замена. Капитальная часть предусматривает полное восстановление параметров двигателя до номинальных за счет установки полной переборки. Для этого потребуется разборка двигателя.

Причины капитального ремонта двигателя ЮМЗ-417:

Значительное снижение мощности двигателя.
Уменьшение количества масла в контуре смазки.
Значительное увеличение расхода масла (от 450 грамм на 100 км).
Дым силового агрегата.
Увеличение расхода топлива.
Шумы и звуки при работе, а также снижение степени сжатия.

Резюме

При проведении ремонтных работ с двигателем необходимо соблюдать определенные правила.При разборке силового агрегата необходимо проверять каждый элемент на износ и возможность его дальнейшей эксплуатации.

Восстановление работоспособности двигателя путем полной или частичной замены изношенных деталей или реанимации, если это целесообразно. Часто замене подвергаются шатунные и коленчатые подшипники распределительного вала, седла клапанов, втулки и другие активные детали.

Выполняя ремонт необходимо помнить о нормативных пробелах и натяжении ремня ГРМ.Ухудшение этих показателей приводит к нарушению взаимодействия подвижных частей, плохой смазке. Это приводит к ускоренному износу элементов. Не забудьте поставить метки в местах дальнейшей установки годных деталей.

Стоит отметить, что уменьшение контрольного размера также недопустимо, т.к. это приводит к ухудшению теплопередачи к поршням и втулкам. Это приводит к чрезмерному перегреву. Перед началом работы силовой агрегат УМЗ-417 следует очистить от грязи и промыть.Процесс предпочтительно проводить на поворотном стенде.

Двигатель в сборе без навесного оборудования ЗМЗ-402 к а/м ГАЗ-24

262531-П
#262531-П
Втулка КГ 1/8″
292798-П8
#292798-П8
Гайка М11х1
252135-П2
#252135-П2
Шайба 8Т ОСТ 37.001.115-75
293376-П8
#293376-П8
Шайба 11,5
201455-П8
№201455-П8
Болт М8-6гх18
24-1007230 #24-1007230
Крышка приводов коромысел
$ 46,50
21-1003082
#21-1003082
Крышка отверстия водяной рубашки головки цилиндров
222525-П29
#222525-П29
Винт М6-6гх16 ОСТ 37.001.128-96
21-1003084
#21-1003084
Прокладка
252004-П29
№252004-П29
Шайба 6 ОСТ 37.001.144-96
291841-П
#291841-П
Шпилька
24-1007245-7
#24-1007245-7
Прокладка
291854-П
#291854-П
Шпилька
24-1003010-Е №24-1003010-Е
Головка блока цилиндров
$ 218,15
24-1002116 #24-1002116
Прокладка крышки коробки толкателей
$ 3,79
21-1003073
#21-1003073
Трубка
262507-П
#262507-П
Заглушка К3/8″
291862-П #291862-П
Шпилька
$ 5,74
24-1002110
#24-1002110
Крышка
24-1003020 #24-1003020
Прокладка
$ 5,74
291751-П2
#291751-П2
Шпилька М8х1-4hх30
24-1002010
#24-1002010
Блок в сборе
293264-П
#293264-П
Шайба 8
13-1003085
#13-1003085
Пин
250511-П8
#250511-П8
Гайка М8х1
24-1005154
#24-1005154
Начинка
258611-П18
#258611-П18
Пин 4х10
291767-П
#291767-П
Шпилька М8х1х62
291874-П
#291874-П
Шпилька М12х1,25-4х6хх82
13-1005182
#13-1005182
Шайба крепления держателя
24-1005301-01
#24-1005301-01
Пластинчатый замок
293370-П18
#293370-П18
Шайба 12
13-2005162-Г
№13-2005162-Г
Прокладка
292832-П
#292832-П
Гайка CP12x1,25
252155-П2
#252155-П2
Шайба 8Л ОСТ 37.001.115-75
13-1005181
#13-1005181
Гайка
Двигатель ЗМЗ-410: характеристики, описание и отзывы
Заволжский моторный завод, основанный еще в 1958 году, выпустил более 15 миллионов двигателей.Моторы поставлялись на Ульяновский, Горьковский и Павловский автобусные заводы. Среди выпускаемых двигателей были ЗМЗ-410. Этот силовой агрегат, который устанавливали на технику повышенной проходимости, имеет очень интересные технические характеристики. Давайте рассмотрим основные конструктивные особенности, достоинства и недостатки 410-го двигателя.
общая информация
ЗМЗ-410 — переделанный 402-й. Последний славился своей простотой, надежностью в эксплуатации и неприхотливостью в обслуживании.Но со временем этот двигатель морально устарел, поэтому было принято решение разработать более современную силовую установку, которая была бы столь же надежной. Вот почему конструкция ЗМЗ-410 похожа на мотор 402.
Но при этом инженерам пришлось увеличить мощность силового агрегата. Для этого был разработан новый блок ЗМЗ-410 с цилиндрическими цилиндрами. Примечательно, что материалом блока был сплав алюминия, а втулки запрессовывались в него чугунными.Также разработчики несколько переработали форму поршней. В остальном конструкция этого мотора аналогична 402 модели силовых агрегатов ЗМЗ.
Технические характеристики ЗМЗ-410
Объем цилиндров 410-го 2,89 литра. При этом его номинальная мощность составляет 96 лошадиных сил, при частоте вращения коленчатого вала 3500 об/мин. Максимальный крутящий момент достигается при частоте вращения коленчатого вала 2500 об/мин и составляет 201 Нм. По сути, это классическая рядная четверка, которая не отличалась наличием каких-либо конструктивных изысков.
Конструкторы
, как уже отмечалось выше, увеличили агрегат для увеличения мощности. Диаметр цилиндра в этом моторе 100 мм, а ход поршня 92 мм. Использован газораспределительный механизм OHV с двумя клапанами на цилиндр. Речи об инжекторной системе в те времена не шло, поэтому собирали этот двигатель с карбюратором К-151С. Моторесурс мотора составляет около 200 000 километров пробега при своевременном обслуживании, качественной смазке и отсутствии повышенных нагрузок.
Удачная модель
Можно смело сказать, что в целом модель получилась очень удачной.Ведь характеристики двигателей ЗМЗ-410 в то время были очень хорошими. Карбюраторный двигатель с контактным распределением зажигания долгое время использовался в составе группы автомобилей УАЗ. Заводское обозначение двигателя ЗМЗ4104.10.
Об успехе этой модели можно сказать благодаря тому, что за все время было разработано около 15 модификаций данного силового агрегата. В зависимости от указаний заказчика к мотору добавлялись различные компоненты, такие как водяные насосы, датчики и т.д.При необходимости можно было без переделок заменить 410-й на УМЗ-421. Но при этом отмечалось, что качество сборки на Заволжском моторном заводе на порядок выше, чем на Ульяновском. Хотя, скорее всего, это касалось только этой конкретной модели.
Кратко о техническом обслуживании
Как уже было сказано выше, это достаточно простой по своей конструкции мотор, отличающийся повышенной надежностью. Тем не менее, для длительной эксплуатации без капитального ремонта необходимо соблюдать ряд рекомендаций производителя:
Замена моторного масла раз в 10 000 км пробега, также установить новый масляный фильтр;
Регулировка клапанов каждые 15000 км пробега, тепловые зазоры выпускных клапанов 0.4—0,45 мм, для впускных первого и четвертого цилиндров 0,35—0,40, для второго и третьего 0,4—0,45 мм;
Проверить состояние сальников коленчатого вала, при необходимости заменить набивку.
Как видите, обслуживание этого мотора сводится к нескольким достаточно простым действиям. Это ТО достаточно дешевое и выполняется быстро. При соблюдении этих требований можно значительно продлить срок службы мотора. В то же время несоблюдение нормативных сроков регулировки и замены масла может привести к сокращению ресурса ДВС и преждевременному выводу его на капитальный ремонт.
ЗМЗ-410: отзывы автомобилистов
Большинство водителей сравнивают 410 модель Заволжского завода и 421-ю Ульяновскую. Довольно часто автомобилисты не могут определиться с выбором. Ведь отдать предпочтение тому или иному силовому агрегату довольно сложно. Ведь у каждого из них есть как достоинства, так и недостатки. Возьмем, к примеру, УМЗ-421. Это недорогой маломощный мотор с сальником на распредвале. Есть у него и недостатки, например, отсутствие гильз.
При этом 410 более дорогой вариант, но и покупают его намного лучше. Это б/у двигатель с сальниковым уплотнением вместо сальника. Также 410 несколько дороже 421-го. В целом автолюбители больше склоняются к ЗМЗ-двигателю. У него, конечно, есть свои проблемы, но это более надежный двигатель, который стоит достаточно дешево и в обслуживании, и в ремонте. Поэтому, если у вас стоит выбор между УМЗ-421 и ЗМЗ-410, то смело отдавайте предпочтение последнему.
Основные неисправности и способы их устранения
«Хронические заболевания» 410 нет. Тем не менее, с увеличением пробега появляются всякие неприятные моменты. Рассмотрим типовые неисправности и их причины:
Стук и шум при работе силового агрегата. При ТО не производилась регулировка теплового зазора клапанов системы ГРМ, а также дефекты шатуна или распределительного вала.
Повышенная вибрация двигателя.Возможно, потребуется регулировка зажигания или балансировка кривошипно-шатунного механизма. Также есть дефекты в системе зажигания.
Перегрев двигателя. Чаще всего происходит из-за заклинившего в закрытом положении термостата, воздушной пробки в системе охлаждения или неисправности водяного насоса.
Как правило, автомобилисты сталкиваются с такими проблемами, которые зачастую можно устранить путем проведения мелкого ремонта. В некоторых случаях увеличивается расход масла.Чаще всего это связано с тем, что фарш течет. Поэтому осматривать его рекомендуется регулярно, желательно при каждой замене смазки в системе двигателя.
Как увеличить мощность силового агрегата
Мы уже рассмотрели с вами технические характеристики двигателя ЗМЗ-410. Как было отмечено выше, этот мотор имеет мощность 98 лошадиных сил. Это вполне хороший показатель в те времена производства подобных силовых агрегатов. Но есть возможность увеличить количество «лошадок» примерно до 120.И эта процедура не требует каких-либо существенных переделок. Необходимо лишь выполнить несколько простых действий. Первым делом нужно увеличить диффузоры карбюратора до 30 мм. Затем устанавливается еще один распределительный вал. Можно использовать деталь типа «ОКБ двигатель 35» или аналогичную. На завершающем этапе по всей длине устанавливается прямоточный выхлоп с одинаковым диаметром трубы.
После таких небольших доработок можно получить около 20% дополнительной емкости. Проводить такие работы очень целесообразно, ведь стоимость такого тюнинга не слишком высока, а результат будет заметен.Можно пойти дальше и, изменив высоту ГБЦ, повысить компрессию в двигателе. Дальнейший тюнинг нецелесообразен из-за повышенных финансовых затрат. Установить компрессор или турбину можно будет только в случае перехода с карбюратора на инжектор, а это требует большого количества переделок.
Стоит ли брать такой мотор?
Как уже отмечалось выше, в настоящее время ЗМЗ-410 не производится. Тем не менее, для такой техники, как УАЗ, и установки для автобусов этот силовой агрегат подходит как нельзя лучше.Конечно, в настоящее время есть более экономичные и надежные двигатели. Но их содержание и обслуживание обходятся на порядок дороже. Поэтому ЗМЗ-410 можно использовать в сельском хозяйстве. Он неприхотлив, потребляет практически любое топливо и редко ломается. А если такое случается, то его можно починить в чистом поле, правда при определенных знаниях.
Конечно, здесь есть недостатки, такие как слабые поршневые пальцы. Дело в том, что поршни конструкторы увеличили до 100 мм, а пальцы остались прежними.Поэтому иногда при повышенных нагрузках они ломаются. В этом случае возможно даже разрушение блока.
Подведем итоги
410-я модель двигателя ЗМЗ отличается высокой надежностью, неприхотливостью и достаточно высоким ресурсом. Если двигатель вовремя обслуживать, он проедет 200 000 километров, а может и больше. В этом случае возможно выполнение капитального ремонта силового агрегата. Такая реставрация будет стоить не более 10 000 рублей.
Конечно, эксплуатация таких двигателей в крупных городах недопустима. Этот силовой агрегат не соответствует экологическим европейским стандартам. Отсутствие каталитического нейтрализатора приводит к тому, что вредные выхлопные газы загрязняют окружающую среду. По этой простой причине использование такой техники допустимо только за пределами крупных городов. Нередко ЗМЗ-410 находит свое применение в сельскохозяйственной технике средней грузоподъемности. В ряде случаев этот силовой агрегат устанавливают на автобусы и небольшие грузовики.
Полноприводному фургону «Буханка» исполнилось 60 лет, а он все еще в производстве
Полноприводный минивэн может показаться относительно новым типом транспортного средства, но УАЗ 450, показанный выше, был запущен в производство в январе 1958 года, чуть более 60 лет назад. Что еще более удивительно, чем сочетание его внедорожных характеристик и универсальности на 10 пассажиров, так это то, что он производился все это время практически без изменений внутри или снаружи, и что он по-прежнему пользуется спросом на значительной части территории Центральной Азии и Восточная Европа.
УАЗ 450 дебютировал в начале 1958 года, производился Ульяновским автомобильным заводом в Ульяновске, Россия. Разработанные как пассажирский фургон с высоким дорожным просветом и широкими углами въезда и съезда, ранние версии оснащались 2,4-литровым рядным четырехцилиндровым двигателем под кодовым названием ЗМЗ-402 мощностью 98 л. -ступенчатая или пятиступенчатая механическая коробка передач. Более поздний двигатель ЗМЗ-40911 набрал рабочий объем до 2,6 литров, мощность 112 л.с. и крутящий момент 146 фунт-фут.
УАЗ 450 получил свое первое серьезное обновление в 1965 году, став УАЗ 452В и получив измененную переднюю панель, но лишившись передних дверей-самоубийц. Но в остальном он практически не изменился и по сей день, только получив различные версии, такие как двухдверная кабина для версии пикапа под маркой 452D, вариант скорой помощи под маркой 452A и несколько других версий. Модельный ряд несколько раз переименовывался, получая еще более сложные индексные номера, а также некоторые небольшие обновления отделки салона и некоторую базовую электронику.
Стандартные функции УАЗ 2206, как он известен сегодня, теперь включают АБС, гидроусилитель руля, «информационно-развлекательную систему» в виде маршрутного компьютера и цифровых часов, тканевые сиденья, открывающийся перчаточный ящик, обогреватель (очень важно) и внутренний раскладной стол. Излишне говорить, что Android Auto и Apple CarPlay недоступны в качестве опций, равно как и мониторы в подголовниках для пассажиров задних сидений. Максимальная скорость 78 миль в час достаточна для местности, которую они обычно видят, и, учитывая относительно узкую ширину гусеницы и высокий кузов, вам, вероятно, не нужна большая скорость.
Что удерживает 60-летний минивэн в производстве?
Во-первых, Буханка (прозванная «хлебной буханкой» из-за своей формы) не имеет большой конкуренции, когда речь идет о сочетании внедорожных качеств, простоты ремонта, места для пассажиров и цены. Если у вас когда-либо была остановка в Улан-Баторе, Монголия (как мы делаем постоянно ), вы знаете, что УАЗ 452 в значительной степени национальный автомобиль Монголии . Если Toyota выпустит 10-местный Land Cruiser или если Jeep завтра создаст 10-местный минивэн Wrangler, мы предполагаем, что они все равно приземлятся немного севернее стартовой цены УАЗа, которая составляет разумные 9 100 долларов.
Участник Autoweek Мурили Мартин соблазнялся УАЗом в прошлом (и, вероятно, до сих пор), когда в Исландии появился на продажу дизельный УАЗ 452, но в его автопарке уже был еще один фургон с передним управлением. В другой раз, пожалуй.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на фортепиано.ио
Двигатель ЗМЗ-410: характеристики, описание и отзывы
Заволжский моторный завод, основанный еще в 1958 году, выпустил более 15 миллионов двигателей. Моторы поставлялись на Ульяновский, Горьковский и Павловский автобусные заводы. Среди выпускаемых двигателей были ЗМЗ-410. Этот силовой агрегат, который устанавливался на автомобили повышенной проходимости, обладает очень интересными техническими характеристиками. Давайте рассмотрим основные конструктивные особенности, достоинства и недостатки 410-го мотора.
общая информация
ЗМЗ-410 это переделанный 402-й. Последний славился своей простотой, надежностью в эксплуатации и неприхотливостью в обслуживании. Но со временем этот двигатель морально устарел, поэтому было принято решение разработать более современную силовую установку, которая была бы столь же надежной. Вот почему конструкция ЗМЗ-410 похожа на мотор 402.
Но при этом перед инженерами стояла задача увеличить мощность силового агрегата. Для этого был разработан новый агрегат ЗМЗ-410 с цилиндрическими цилиндрами.Примечательно, что материалом блока был сплав алюминия, а втулки запрессовывались в него чугунными. Также разработчики несколько переработали форму поршней. В остальном конструкция этого двигателя аналогична 402 модели силовых агрегатов ЗМЗ.
Технические характеристики ЗМЗ-410
Объем цилиндров 410-го 2,89 литра. При этом его номинальная мощность составляет 96 лошадиных сил, при частоте вращения коленчатого вала 3500 об/мин.Максимальный крутящий момент достигается при частоте вращения коленчатого вала 2500 об/мин и составляет 201 Нм. По сути, это классическая рядная четверка, которая не отличалась наличием каких-либо конструктивных изысков.
Конструкторы, как уже отмечалось выше, увеличили агрегат для увеличения мощности. Диаметр цилиндра в этом моторе 100 мм, а ход поршня 92 мм. Использован газораспределительный механизм OHV с двумя клапанами на цилиндр. Речи об инжекторной системе в те времена не шло, поэтому собирали этот двигатель с карбюратором К-151С.Моторесурс мотора составляет около 200 000 километров пробега при своевременном обслуживании, качественной смазке и отсутствии повышенных нагрузок.
Удачная модель
Можно смело сказать, что в целом модель получилась очень удачной. Ведь характеристики двигателей ЗМЗ-410 в то время были очень хорошими. Карбюраторный двигатель с контактным распределением зажигания долгое время использовался в составе группы автомобилей УАЗ. Заводское обозначение двигателя ЗМЗ4104.10.
Успех этой модели может заключаться в том, что за все время было разработано около 15 модификаций этого силового агрегата. В зависимости от указания заказчика к мотору добавлялись различные узлы, такие как водяные насосы, датчики и т.д. При необходимости 410-й можно было заменить на УМЗ-421 без каких-либо переделок. Но при этом отмечалось, что качество сборки на Заволжском моторном заводе на порядок выше, чем на Ульяновском. Хотя, скорее всего, это касалось только этой конкретной модели.
Кратко о техническом обслуживании
Как уже было сказано выше, достаточно простого по конструкции двигателя, отличающегося повышенной надежностью. Тем не менее, для длительного периода эксплуатации без капитального ремонта необходимо соблюдать ряд рекомендаций производителя:
замена моторного масла раз в 10 000 км пробега, также установить новый масляный фильтр;
регулировка клапанов каждые 15000 км пробега, тепловые зазоры выпускных клапанов 0.4—0,45 мм, для впускных первого и четвертого цилиндров 0,35—0,40, для второго и третьего 0,4—0,45 мм;
Проверить состояние сальников коленчатого вала, при необходимости заменить набивку.
Как видите, обслуживание этого мотора сводится к нескольким достаточно простым действиям. Это ТО достаточно дешевое и выполняется быстро. При соблюдении этих требований можно значительно продлить срок службы мотора. В то же время несоблюдение нормативных сроков регулировок и замены масла может привести к сокращению ресурса ДВС и преждевременному выводу его на капитальный ремонт.
ЗМЗ-410: отзывы автомобилистов
Большинство водителей сравнивают 410-ю модель Заволжского завода и 421-ю Ульяновскую. Довольно часто автолюбители не могут определиться с выбором. И действительно, отдать предпочтение тому или иному силовому агрегату довольно сложно. Ведь у каждого из них есть как достоинства, так и недостатки. Возьмем, к примеру, УМЗ-421. Это недорогой двигатель с низкой горловиной и сальником на распределительном валу. Есть у него и недостатки, например, отсутствие гильз.
В то же время 410-й вариант дороже, но и купить его гораздо выгоднее.Это гильзовый мотор с набивкой вместо сальника. Также 410 несколько дороже 421-го. В целом автолюбители больше склоняются к ЗМЗ-двигателю. У него, конечно, есть свои проблемы, но это более надежный двигатель, который стоит достаточно дешево и в обслуживании, и в ремонте. Поэтому, если у вас стоит выбор между УМЗ-421 и ЗМЗ-410, то смело отдавайте предпочтение последнему.
Основные неисправности и способы их устранения
«Хронические заболевания» 410 нет.Тем не менее, с увеличением пробега появляются всякие неприятные моменты. Рассмотрим типичные неисправности и их причины:
Стук и шум при работе силового агрегата. При техническом обслуживании не проводилась регулировка тепловых зазоров клапанов ГРМ, а также дефекты шатуна или распределительного вала.
Повышенная вибрация двигателя. Возможно, потребуется регулировка зажигания или балансировка кривошипно-шатунного механизма.Также есть дефекты в системе зажигания.
Перегрев двигателей внутреннего сгорания. Чаще всего происходит из-за заклинившего в закрытом положении термостата, воздушной пробки в системе охлаждения или неисправности водяного насоса.
Обычно автолюбители сталкиваются с такими проблемами, которые зачастую можно устранить путем проведения мелкого ремонта. В некоторых случаях увеличивается расход масла. Чаще всего это связано с тем, что фарш течет. Поэтому рекомендуется проводить его осмотр на регулярной основе, желательно при каждой замене смазки в системе двигателя.
Как увеличить мощность силового агрегата
Мы уже рассмотрели с вами технические характеристики двигателя ЗМЗ-410. Как было отмечено выше, этот мотор имеет мощность 98 лошадиных сил. Это вполне хороший показатель в те времена производства подобных силовых агрегатов. Зато есть возможность увеличить количество «лошадок» примерно до 120. И эта процедура не требует каких-то существенных переделок. Необходимо лишь выполнить несколько простых действий. Первым делом нужно увеличить диффузоры карбюратора до 30 мм.Затем устанавливается еще один распределительный вал. Можно использовать деталь типа «ОКБ двигатель 35» или аналогичную. На завершающем этапе по всей длине устанавливается прямоточный выхлоп с одинаковым диаметром трубы.
После таких небольших переделок можно получить примерно 20% дополнительной емкости. Проведение таких работ очень целесообразно, ведь стоимость такого тюнинга не слишком высока, а результат будет заметен. Можно пойти дальше и, изменив высоту ГБЦ, повысить компрессию в двигателе.Дальнейший тюнинг нецелесообразен из-за повышенных финансовых затрат. Установить компрессор или турбину можно будет только в случае перехода с карбюратора на инжектор, а это требует большого количества переделок.
Стоит ли брать такой мотор?
Как уже отмечалось выше, в настоящее время ЗМЗ-410 не производится. Тем не менее, для такой техники, как УАЗ, и установки для автобусов этот силовой агрегат отлично подходит. Конечно, в настоящее время есть более экономичные и надежные двигатели.Но их содержание и обслуживание обходятся на порядок дороже. Поэтому ЗМЗ-410 можно использовать в сельском хозяйстве. Он неприхотлив, потребляет практически любое топливо и редко ломается. А если такое случается, то его можно починить в чистом поле, правда при определенных знаниях.
Конечно, здесь есть и минусы, например слабые поршневые пальцы. Дело в том, что поршни конструкторы увеличили до 100 мм, а пальцы остались прежними. Поэтому иногда при повышенных нагрузках они ломаются.В этом случае возможно даже разрушение блока.
Подведем итоги
410-я модель двигателя ЗМЗ отличается надежностью, неприхотливостью и достаточно высоким ресурсом. Если двигатель вовремя обслуживать, он проедет 200 000 километров, а может и больше. При этом возможно выполнение капитального ремонта силового агрегата. Такой вид восстановления будет стоить не более 10 000 рублей.
Несомненно, эксплуатация таких двигателей в крупных городах неприемлема.Этот силовой агрегат не соответствует экологическим европейским стандартам. Отсутствие каталитического нейтрализатора приводит к тому, что вредные примеси загрязняют окружающую среду. По этой простой причине использование такой техники допустимо только за пределами крупных городов. Нередко ЗМЗ-410 находят свое применение в сельскохозяйственной технике средней грузоподъемности. В ряде случаев этот силовой агрегат устанавливают на автобусы и небольшие грузовики.
р>
Купить запчасти ГАЗ 24-10 Волга с быстрой доставкой в любую страну мира или самовывозом в Санкт-Петербурге.Петербург
Раздел
Эмблемы и декор001-049
Бамперы, молдинги, отделка 050-089
Детали салона автомобиля090-119
Вентиляция дверей автомобиля120-139
Пластиковый салон140-179
Уплотнения и прокладки180-249
Двигатель250-269
Масло моторное270-279
Система питания двигателя 280-294
Выхлопная система двигателя295-299
Система охлаждения двигателя300-309
Тормозная система310-329
Сцепление430-343
Коробки передач344-359
Карданные валы и задний мост360-379
Электрическая система380-428
Приборная панель и радио429-439
Свет и лампы440-479
Стекло и зеркала480-529
Расходные материалы подвески автомобиля530-569
Подвеска автомобиля570-590
Рулевая машина592-618
Детали кузова и рама619-679
Стеклоочиститель и омыватель лобового стекла680-692
Предметы интерьера, ткани и ковры720-749
Колеса, шины и колпаки750-769
Выводы770-799
Другие компоненты800-829
Инструменты и съемники830-849
Крепеж850-899
Книги о мотоциклах900-908
Переиздание книг об автомобилях900-906
Автомобильные книги900-924
Подарки для автомобиля925-949
Масштабные модели автомобилей950-999
Показать все
.
