Ремонт ГБЦ, как сделать ремонт головки блока цилиндров своими руками. Ремонт головки блока. Самостоятельный ремонт головки блока цилиндров.

Головка блока цилиндров — один из наиболее важных элементов двигателя внутреннего сгорания. Как правило, это монолитный элемент со сплавов чугуна или алюминия, который формирует верхний отдел камеры сгорания и является корпусом для газораспределительного механизма. Обычно его устанавливают через прокладку на блок цилиндров и крепят с помощью болтов.

ГБЦ, устройство ГБЦ

Головка блока выполняет такие важные функции, как:

  1. Обеспечивает базировку и размещение элементов газораспределительного механизма, компонентов отвода и подвода горючего.
  2. Обеспечивает газодинамические характеристики воздушного заряда, отводит продукты горения из камеры сгорания.
  3. Формирует камеру сгорания и обеспечивает ее герметичность, подводит и отводит масло для элементов газораспределительного механизма.
  4. Обеспечивает соответствие транспортного средства экологическим стандартам по выбросу в атмосферу вредных веществ.

В состав головки блока цилиндров входят:

  1. Направляющие втулки.
  2. Седла клапанов.
  3. Гидрокомпенсатор (может идти в комплекте с коромыслом).
  4. Коромысло клапана.
  5. Траверса.
  6. Свечи зажигания ( для газовых и бензиновых моторов).
  7. Пружины для возврата в исходное положение клапанов.
  8. Топливные форсунки (обычно применяются в дизельных моторах).
  9. Выпускные и впускные клапана.

Материал с которого изготавливают ГБЦ может быть алюминиевым (к примеру, ГБЦ ВАЗ 2109) или чугунным (дизель). Как правило, для изготовителей в приоритете алюминиевые головки, так как они самые удобные в обработке, производстве и ремонте. Однако на некоторых дизельных моторах применяют чугунные головки, потому что детонационные свойства дизельного горючего превосходят прочностные параметры алюминиевых головок, что способно привести к сокращению срока эксплуатации либо к разрушению ГБЦ.

ГБЦ можно поделить на два типа — моноголовки и индивидуальные головки. Последние имеют ряд преимуществ, которые связаны с ремонтопригодностью, низкими затратами и простотой при обслуживании. Однако большая часть мировых изготовителей транспортных средств и автоэлементов предпочитает моноголовки, также имеющие свои преимущества.

Принцип работы ГБЦ: распредвал толкает штангу, которая давит на гидрокомпенсатор, а затем и на коромысло, которое оказывает давление на клапан, что открывается и проникает в камеру сгорания, где воспламеняется от искры свечи.

Инструменты помощники в ремонте

  1. Руководство по обслуживанию и ремонту вашего транспортного средства.
  2. Динамометрический ключ.

ГБЦ, как снять ГБЦ пошаговая инструкция

  1. Для начала нужно отсоединить и изъять аккумуляторную батарею, слить моторное масло и охлаждающую жидкость.
  2. Затем следует провести демонтаж навесного оборудования, в частности, отсоединить провода зажигания, отсоединить все шланги — системы охлаждения, вакуумные. Не забывайте при отсоединении шлангов и проводов производить их маркировку.
  3. Далее демонтируем топливные магистрали и трос акселератора.
  4. После этого снимаем остальное навесное оборудование, мешающее демонтировать головку блока.
  5. Теперь снимаем крышку головки блока цилиндров.
  6. Затем демонтируем кожух газораспределительного механизма и ремень шкива. Распределительный вал можно не трогать.
  7. Откручиваем болты крепления ГБЦ и снимаем ее.

Болты ГБЦ, как снимать болты ГБЦ по схеме

Отворачивать болты крепления ГБЦ следует одновременно при помощи динамометрического ключа, контролируя состояние болтов.

Не забывайте о соблюдении последовательности во время раскрутки, что должна быть обратной затяжке. Снятие болтов ГБЦ необходимо проводить по соответствующей схеме, которая индивидуальна для каждой модели транспотного средства и ее можно найти в руководстве по эксплуатации автомобиля.

Диагностика ГБЦ

  1. Методом визуального осмотра необходимо обнаружить видимые дефекты — изношенные седла клапанов, раковины от коррозии, обломанные шпильки, видимые невооруженным глазом трещины, нарушение резьбы форсунки, свечи и так далее.
  2. Герметизируем систему охлаждения ГБЦ, наполняем газом под давлением и погружаем в горячую воду. Трещину находим по появляющимся пузырькам. На данный момент этот метод диагностики ГБЦ является наиболее эффективным. Ультразвук и рентген себя пока не оправдали.

Замена втулки, ремонт втулки клапана, пошаговая инструкция

  1. Медленно и предельно аккуратно выбиваем втулки.
  2. Чистим освободившееся место.
  3. Желательно продуть втулки сжатым воздухом.
  4. Новые втулки следует около двух суток выдержать в морозилке, что бы они были более сжатыми и плавно разместились в посадочном месте.
  5. Нагреваем ГБЦ на электроплитке, что бы расширить посадочные места.
  6. Надеваем стопорные кольца на втулки, вставляем в отверстия и осторожно начинаем их вбивать.

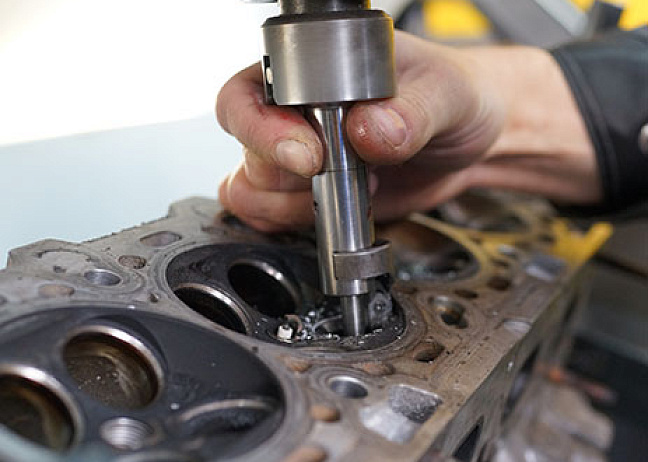

Притирка седел клапанов, задача притирки

На сегодняшний день, фактически не применяют данную операцию. Если фаска клапана и седло точно обработаны, то притирка вовсе не нужна. Другое дело во время ручной обработки элементов резцовыми головками и фрезами. После ремонта поверхности могут иметь небольшую шероховатость.

Притирка необходима не только для обработки, а и для осуществления контроля качества сопряжения. Если вытереть насухо притертые поверхности и провернуть клапан в обе стороны несколько раз, прижимая к седлу, то на фасках элементов образуется блестящая линия. Если она будет замкнутой и проходить по всей окружности, значить прилегание хорошее и все сделано правильно.

Советы профессионалов

Больше полезной информации о ремонте головки блока вы можете узнать из видео:

Шлифовка ГБЦ своими руками, как отремонтировать ГБЦ своими руками, шлифовка головки блока цилиндров своими руками



 Искривление головки блока цилиндров довольно частое явление. Поэтому автолюбители часто задаются вопросом, который касается шлифовки ГБЦ. Головка блока цилиндров является составной частью двигателя автомобиля. Именно в ней происходят тепловые процессы. Это крышка, которая закрывает цилиндр, и как правило, закреплена к блоку болтами или шпильками. В системе ГБЦ всё взаимосвязано, и поэтому поломка какой — либо детали может привести к неисправности всей системы. Чтобы избежать подобных проблем, нужно смотреть за двигателем и особенно не допускать его перегрева. В таком случае очень важным остается следить за работой головки блока цилиндров и вовремя проводить ремонт. Необходимости в шлифовке для профилактики нет, её нужно проводить только в случае неровности.

Способы шлифовки

Шлифовка является одной из самых востребованных процедур ремонта ГБЦ.  Конечно, максимально точная и правильная шлифовка проводится в мастерских, но это не всегда может быть доступно. Специальное оборудование стоит очень дорого. Проблемой для этого может быть и то, что в маленьких сёлах не всегда есть шиномонтаж.   Но отчаиваться не стоит, шлифовать ГБЦ можно и самому, тем самым сэкономив деньги на ремонт. Процесс шлифовки своими руками хоть не простой, но вполне реальный.

Причины шлифовки

Важным условием для шлифовки является непригодность прокладки ГБЦ, а именно её прогорание. Перегрев двигателя автомобиля, попадание небольшого количества воды или других механических частиц и деталей могут послужить тому причиной. Сама прокладка это сложная деталь, которая состоит из несколько шаров с каркасом и сделанная с перфорируемой тонколистовой стали.  Основной целью её является герметизация стыков. Такие признаки как кипение двигателя, пузыри в радиаторе, масло серого цвета могут сигнализировать неисправность этой прокладки ГБЦ. В таком случае герметичность прокладки и блока цилиндра нарушается, что и приводит ко всем этим проблемам и последствиям.  Второй причиной шлифовки ГБЦ является тюнинг двигателя. Также снижение мощности двигателя — признак деформации головки блока.

Это можно наблюдать при нажатии акселератора, когда двигатель попросту не тянет. Можно легко заметить утечку масла, которая будет отображаться на визуальной панели. Неисправность прокладки может быть вызвана и некачественным топливом.  Если же на головке установлены подшипники распределительного вала, искажение поверхности ГБЦ вполне возможно приведет их к заклиниванию.

Подготовка к работе

Набор щупов и лекальная металлическая линейка поможет определить степень неровности поверхности. Линейка размещается на ребре ГБЦ, далее пропускает необходимый щуп, который определяет неровности, замеряет зазор. С помощью этих приспособлений можно обнаружить наиболее глубокие неровности и необходимую степень шлифовки для её выравнивания.  Хоть этот метод и не стопроцентный, но определить качество необходимое для нормальной работы безусловно можно.  Следует обратить внимание, что именно в месте прогорания прокладки будет наибольшее искривление и неровность. Но это ещё не все. Помимо этого могут быть такие дефекты, как трещины. Есть довольно хороший метод для их определения. Для этого ГБЦ надо покрасить медленно сохнущей краской. Затем через некоторое время вытереть. После этого можно будет увидеть трещины, и если таковых нет, можно приступить к шлифовке. Правда, внутри блока или микротрещины без специального приспособления определить невозможно. В специально предназначенном устройстве нагревается корпус головки, а затем появляются пузырьки в следствии давления, и таким образом показываются трещины. Чтобы продолжить работу нужно устранить эту проблему.

Начало работы

Сняв головку с двигателя, первым делом появляется множество вопросов по поводу ровности головки, сколько нужно шлифовать её, каким образом, как проверить результат и тому подобное. Но не всё так страшно как кажется. В реальности всё намного проще. Сделать эту процедуру можно и без специальных средств. Для этого можно взять или точильный камень, или же отрезной диск. Независимо от состояния головки, времени на это дело уйдет не много. Есть конечно другой способ, так сказать, устранить проблему, но на долго такой ремонт не хватит. Можно просто заменить прокладку, но двигатель долго работать не будет при наличии неровностей. Сквозь них будут проходить газы, которые приведут таки опять к прогоранию прокладки. Таким образом, лучше взяться и полностью проделать ремонт, а именно шлифовку ГБЦ. При шлифовке не лишним будет протереть клапаны и заменить сальники клапанов. Лучше сделать это сразу, чтобы потом после проделанной работы не протирать прогоревший клапан. Это позволит возрасти мощности двигателя. Необязательно покупать новые клапаны. Подойдут и старые если они в хорошем состоянии.

Второй этап

Перед началом работы, следует очистить головку от прокладки. Это можно сделать при помощи ножа. Затем надо положить диск на головку и провести по ней несколько раз. Эффект от точильного камня будет тот же, только уйдет больше времени на процедуру. Следует заметить, что завод изготовитель может указать максимально допустимую глубину шлифовки для работы двигателя. Если этого не соблюсти, то степень сжатия увеличится, а межцентровое расстояние изменится и деформируется. В таком случае придется покупать новую деталь. Движения по головке блока цилиндра должны быть плавными в форме восьмерки или ноля. После этого можно будет увидеть искривления головки. Таким образом, нужно протирать её пока не исправятся все неровности. Сам диск также необходимо вращать по кругу. Следует проводить отрезным диском равномерно по всей длине, в противном случае останутся неровные участки, которые сложно будет выровнять с остальными. В результате должна получиться зеркальная поверхность головки, что создаст максимальное необходимое уплотнение.  Правильно отшлифованную ГБЦ можно спокойно установить на месте.




Ремонт головки блока цилиндра двигателя

Головка двигателя авто — сложный комплекс узлов и механизмов. Расскажем подробно как произвести ремонт головки блока цилиндра двигателя автомобиля: снятие-разборка, дефектовка и проверка на герметичность.

Снимаем

Если головка блока нуждается в ремонте, ее приходится снимать с двигателя. Исключение составляют работы по замене некоторых уплотнений — например, маслосъемных колпачков. Перед началом работы стоит обзавестись запчастями, включающие прокладку головки и все прокладки и сальники, расположенные выше нее. Перед демонтажем желательно проверить взаимное положение коленчатого и распределительного валов, совместив соответствующие метки. Для некоторых двигателей такая операция не обязательна, но у некоторых моторов со сложной установкой фаз газораспределения полезно даже нанести дополнительные метки.

Обычно технология демонтажа головки подробно излагается в руководствах по ремонту авто конкретных моделей. Но есть некоторые приемы, среди которых стоит отметить следующие. При отворачивании болтов крепления головки их сначала поочередно ослабляют на 0,5—1 оборот, начиная со средних, и только затем выворачивают полностью. Это исключает коробление головки из-за неравномерных усилий, когда один из соседних болтов полностью затянут, а другой отпущен.

У большинства машин к головке блока подходит множество вакуумных трубок. Если нет схемы вакуумных соединений данной модели, то все разъединяемые магистрали надо пометить или зарисовать. Не стоит полагаться на память, даже если трубок мало: ошибка при сборке может привести к потере времени.

Разборка

После снятия головку необходимо полностью разобрать и вынуть клапаны. Для снятия пружин клапанов используют приспособления рычажного типа. При отсутствии таковых можно пользоваться традиционными съемниками.

Некоторые умельцы разбирают головку сильным ударом молотка по тарелке пружины через стальную трубу. Этого делать нельзя, особенно если предполагается использовать старые клапаны. После “ударной” разборки на стержне клапана всегда остаются засечки от тарелки пружины, в том месте, где ходит маслосъемный колпачок. Легко погнуть клапан, особенно если с тонким стержнем. Да и сухари при такой разборке имеют привычку улетать в неизвестном направлении.

Разобранную головку следует полностью очистить от остатков старых прокладок и вымыть. Далее приступают к измерениям и проверкам, позволяющим определить объем необходимых работ.

Проверка и дефектовка

Нижняя плоскость головки

Понадобятся специальная лекальная линейка длиной от 350 мм и набор щупов. Линейку поочередно кладут на плоскость по диагоналям головки и подбирают щуп, свободно проходящий в зазор между линейкой и плоскостью в средней зоне. Максимально допустимая толщина этого щупа составляет 0,05—0,06 мм, в противном случае плоскость придется обрабатывать.

Износ опорных шеек кулачкового вала и его подшипников

Диаметры шеек измеряют микрометром, а отверстий подшипников — нутромером с точностью 0,01 мм. Разность полученных размеров дает зазор в подшипнике, который не должен превышать 0,10 мм. При этом контролируемые поверхности не должны иметь явно выраженных следов износа — круговых канавок, выступов, задиров и т. д. В противном случае распределительный вал заменяют, а головку ремонтируют.

Износ стержней клапанов и направляющих втулок

Микрометром измеряют диаметр стержня в верхней части, непосредственно под канавкой для сухарей, а затем в нижней части рабочей поверхности. Поскольку изношенный стержень может быть овальным, замеры надо делать в нескольких точках по окружности. Износ, то есть разница диаметров в верхней и нижней части стержня, не должен превышать 0,02—0,03 мм, иначе клапан подлежит замене.

Износ седел, толкателей, рычагов, коромысел, кулачков определяется визуально

Износ фасок клапанов можно оценить, приложив к фаске линейку и посмотрев на яркий свет. Если середина фаски “провалена”, а стержень не изношен, то можно обработать фаску и использовать такой клапан вновь. У коромысел помимо состояния поверхностей, контактирующих с клапаном и кулачком, необходимо проверить зазор с осью — он не должен превышать 0,06—0,07 мм. В противном случае двигатель после ремонта головки останется шумным, как был до него.

Различные дефекты местного характера также определяются визуально

Здесь необходимо уделить внимание состоянию поверхности головки, соприкасающейся с окантовкой прокладки: засечки, заусенцы и прочие дефекты приводят к негерметичности соединения головки с блоком цилиндров. Иногда также удается разглядеть трещины в стенках камеры сгорания. Если трещина сквозная (в рубашку охлаждения), то нагара на стенках не будет около трещины или по всей камере.

Проверка на герметичность

Когда есть подозрение, что появилась трещина в камере сгорания, то перед ремонтом головку надо проверить на герметичность, иначе весь ремонт может быть впустую.

Чтобы опрессовать головку блока, надо герметично заглушить все окна рубашки охлаждения, выходящие на нижнюю плоскость, а также все фланцы и патрубки на боковых поверхностях, кроме одного, через который будет поступать жидкость. Опрессовывают головку водой, подаваемой специальным ручным плунжерным насосом под давлением 0,6—0,8 МПа. Трещины выявляются по падению давления в течение контрольного времени (от четверти часа до двух часов) и появлению капель воды или течи.

Менее сложна проверка керосином, хотя требует изготовления герметичных заглушек на сёдла клапанов. Головку переворачивают камерами сгорания вверх, вворачивают в нее свечи, после в подозрительную камеру наливают керосин. Имея высокую текучесть, керосин способен проникать в очень малые трещины. При этом его уровень уменьшается (контрольное время 1—3 часа).

Выполняем ремонт ГБЦ ВАЗ-2110 сделать самому своими руками. Осмотр, очистка и устранение дефектов

Чаще всего ремонт ГБЦ автовладельцы выполняют вынужденно. Если регулировка клапанов или замена колпачков маслосъемных могут быть проведены без снятия данного узла двигателя, то для притирки, замены направляющих втулок, удаления нагара и т.п. его придется демонтировать.

Начинать такую операцию, как ремонт ГБЦ ВАЗ-2110, после его снятия следует с очистки камер сгорания. Для этого можно воспользоваться различными автомобильными очистителями и тряпочками. Для подобных целей также подойдет обычный растворитель, который продается в строительных магазинах. Но ни в коем случае нельзя использовать механические способы очистки, которые могут повредить поверхность или оставить царапины.

После того как камера сгорания очищена, необходимо тщательно осмотреть её на наличие трещин, следов прогара. Если такие дефекты присутствуют, то рекомендуется замена головки. Но в некоторых случаях можно попытаться спасти ГБЦ – воспользоваться аргоновой сваркой. Во многих ситуациях это помогает.

Следующий шаг – это проверка прилегающей к плоскости блока цилиндров поверхности. Для выполнения данной операции понадобится линейка. Её необходимо устанавливать ребром вдоль поверхности и по диагоналям. При каждом таком прикладывании следует измерить зазор между линейкой и плоскостью головки. Если его величина превышает 0,1 мм, то головка блока цилиндров должна быть заменена.

При осмотре состояния ГБЦ следует также проверить опорные поверхности под шейкой вала на головке, а также корпусах подшипников. Если обнаружены следы износа, глубокие риски и задиры, то весь узел следует заменить. На этом визуальный осмотр головки окончен.

Далее начинается непосредственно сам ремонт ГБЦ. А если точнее, то процесс восстановления начального состояния. Начинать данную процедуру необходимо с промывки масляных каналов. Для этого понадобится обычный бензин, которым заправляется транспортное средство. Сначала следует заглушить вертикальный канал, находящийся между 3 и 4 цилиндрами. Затем залить бензин в каждый канал. После этого оставить его там минут на двадцать. За это время вся грязь внутри отмокнет. По истечении заданного времени необходимо слить залитое топливо, убрать заглушку и окончательно промыть бензином и грушей каналы.

На следующем шаге следует проверить клапаны на герметичность. Для этого в них необходимо залить керосин. Если в течение нескольких минут залитая жидкость не стала просачиваться, то они герметичны. В противном же случае необходимо их притереть либо заменить.

Дальнейший ремонт ГБЦ заключается в извлечении клапанов, снятии маслосъемных колпачков и нижних тарелок пружин. После выполнения данной процедуры все эти элементы необходимо очистить от нагара. Если клапаны имеют глубокие риски, царапины, трещины, деформации и следы прогара, то их следует заменить. Также важно проверить состояние их седел и толкателей. Они не должны иметь следов коррозии, износа. Также следует оценить состояние пружин клапанов и их упругость. Сломанные, треснувшие и искривленные следует заменить.

На этом самостоятельный ремонт ГБЦ окончен. Собирать головку следует в обратном порядке.

Пошаговая инструкция, как снять и заменить гбц. Ремонт головки блока цилиндров от «А» до «Я Как снять головку не вытаскивая двигатель 1

В конструкции всех двигателей внутреннего сгорания есть одна из важнейших деталей — это головка блока цилиндров. ГБЦ в автомобиле — это название верхней части мотора, крышка блока цилиндров в видео однородной детали сложной формы. Сама головка двигателя не очень большая по размеру. Крепится, обычно, на 10 болтов, которые затягиваются с определенным моментом затяжки и, только в определенной последовательности. Назначение ГБЦ в том, что она закрывает блок цилиндров. Головка блока двигателя в паре с блоком цилиндром должны обеспечивать абсолютную герметичность. Это достигается путем установки не поврежденной прокладки ГБЦ. Материал ГБЦ — специальный легированный чугун или алюминиевый сплав.

Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей. Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ
  1. Головка блока цилиндров.
  2. Прокладка ГБЦ.
  3. Направляющая втулка клапана.
  4. Маслоотражатель.
  5. Прокладка крышки ГБЦ.
  6. Крышка ГБЦ.
  7. Силовая полоска.
  8. Пробка для заливки масла в ДВС.
  9. Болт крепления ГБЦ.
  10. Шпилька крепления крышки ГБЦ.
  11. Гайка крепления крышки головки блока цилиндров.
  12. Передняя прокладка крышки ГБЦ.
  13. Заглушка.
Устройство ГБЦ:
  1. Один или более распределительных валов.
  2. Камеры сгорания.
  3. Места крепления газораспределительного механизма (ГРМ).
  4. Рубашка системы охлаждения.
  5. Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
  6. Каналы для подачи моторного масла.

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя . Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:


Как правильно разобрать головку блока цилиндров (ГБЦ)

Чтобы снять головку блока цилиндров своими руками требуется знать правильный порядок демонтажа и, тем более, монтажа ГБЦ.

Инструменты и порядок разборки ГБЦ:
  1. Требуются набор инструментов и динамометрический ключ. Новичку лучше будет скачать в интернете руководство по ремонту и эксплуатации двигателя для конкретной марки и модели авто или иметь под рукой книгу. Потому как двигатели бывают разные, если вы имеет редкую модель машины и хотите сделать ремонт самостоятельно.
  2. Желательно проводить ремонт в гараже или на улице, если нет дождя.
  3. Отсоединить клеммы АКБ.
  4. Отсоединить провода и датчики электронного системного управления ДВС (ЭСУД).
  5. Отсоединить от ГБЦ шланги, патрубки. Желательно, опять же для новичка, отмечать фломастером что куда подсоединяется, чтобы потом не чесать затылок при сборке.
  6. Отсоединить мешающее разборке навесное оборудование от головки БЦ.
  7. Приступить непосредственно к демонтажу головки двигателя. Снять крышку ГБЦ.
  8. Снять ремень ГРМ и защищающий кожух.
  9. Открутить болты крепления головки к блоку. Их, как правило, 10 штук.
  10. Далее снимаем головку.
Прикипела ГБЦ: как снять

Открутив все болты, бывает такое, что головка блока цилиндров никак не хочет отрываться от БЦ. Это называется прикепела ГБЦ. Также, причиной невозможности разделения головки от основного блока, в том, что отверстия шпилек завальцевались.

Если ГБЦ прикипела намертво, то беспорядочно стучать молотком по самой головке очень опасно, так как сплав не обладает пластической деформацией, а при сильном ударе может просто расколоться. Поэтому в этом случае следует не торопиться, даже когда рядом стоят люди и смотрят как вы делаете ремонт (некоторые нервничают когда кто-то незнакомые смотрят как они работают).

Как оторвать головку:

Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:
  1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
  2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.

Правильная затяжка ГБЦ:

Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112
  1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
  2. Второй проход — затягиваем от 7,1 до 8,7 кгс .
  3. Третий — доворачиваем также по схеме на 90 градусов.
  4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м. Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Что будет, если головка блока цилиндров не будет герметично затянута

В таком случае происходит попадание выхлопных газов в систему смазки и в систему охлаждения. А, если инородные вещества попадают в охлаждающую и масляную системы, то состояние ОЖ (вода, тосол, антифриз) и моторного масла сильно ухудшаются. При этом масло и охлаждающая жидкость начнут перемешиваться, что приведет к капиталке. В связи с этим, затягивать ГБЦ как попало нельзя. Набираете в интернете, например, такой запрос: «моменты затяжки Ауди А6», далее по таблице смотрите строку «Болты крепления головки блока цилиндров» и напротив видите значения. Обычно в самой таблице не указывают, опускаетесь вниз страницы, и под таблице видите сколько в сколько действий надо затянуть болты и с какими усилиями.

После сборки головки и всего навесного оборудования, залить или долить технические жидкости, завести мотор и проверить герметичность двигателя.

Ремонт ГБЦ Калины — Вот что бывает, если редко или вообще не менять моторное масло.

Ремонт головки авто Ваз (на удивление многим — без мата).

Основными симптомами того, что придётся демонтировать ГБЦ, будет течь масла, которая наблюдается в месте соединения «головы» с блоком цилиндров, либо, когда она имеет механические повреждения и просто нуждается в замене. Также подобные работы вам обеспечены, когда на крышке расширительного бачка вами будут обнаружены следы эмульсии-смеси тосола с маслом, что будет свидетельствовать о наличии масла в системе охлаждения.

Видео с разборкой и снятием ГБЦ на ВАЗ-2112 — всё просто, всё своими руками:

Работы по снятию ГБЦ на ВАЗ-2112 вполне можно провести своими руками, достаточно лишь следовать нашей инструкции.

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

  • Набор ключей различного диаметра «10», «13», «17», «21».
  • Отвертку.
  • Плоскогубцы.
  • Новая охлаждающая жидкость.
  • Тара под ОЖ.
  • Чистую ветошь.
  • Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
  • Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе.

  1. Первым делом отключаем минусовую клемму от аккумуляторной батареи.
  2. В заранее подготовленную тару, на радиаторе отопителя.
  3. При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя.

    Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

  4. После чего снимите его и уберите в сторону.
  5. Следующим шагом убираем все высоковольтные провода, и , также отсоединяем их от фиксатора на ресивере.

    По очереди отключаем каждый провод от свечи.

  6. Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
  7. Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
  8. Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
  9. Когда все элементы сняты, отсоединяем трубу от коллектора.
  10. После .
  11. Переходим к и отключаем от него клемму.

    Обратите внимание на количество следов коррозии

  12. Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на .
  13. Не забываем и про два минусовых провода, расположенных на ГБЦ.
  14. Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
  15. Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
  16. Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и .

    Датчик холостого хода вблизи на редакционной ВАЗ-2112

  17. От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
  18. Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки.

    Доставайте трос согласно обозначением стрелок.

  19. Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
  20. Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
  21. Еще 2 гайки следует открутить на крышке ГБЦ.
  22. Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь.

    Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото 21120

  23. Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».

    При помощи двух ключей отворачиваем топливопровод

  24. В надёжном месте сохраните небольшие шайбы от трубок.
  25. Снимите винт, который фиксирует кронштейн трубок к ГБЦ.

    Уберите открученные болты в надёжное место

  26. Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ.

    Колодка демонтирована

  27. При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
  28. Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
  29. Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
  30. Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.

    Осмотрите патрубок на наличие повреждений и при необходимости замените

  31. Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка.

    Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

  32. Когда они ослаблены, по порядку отсоединяем их.
  33. Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части.

    Расположение болтов указано маркером.

Следующим шагом вам будет необходимо снять ремень ГРМ. О том, как правильно провести эти работы вы можете . О .

Основные признаки для демонтажа ГБЦ

Никакого регламента в замене вспомогательных частей ГБЦ завод производитель не дал, однако существуют .

  • Наличие следов механического вида на ГБЦ.
  • Наличие протечек моторного масла или тосола в местах соединения ГБЦ с блоком.
  • Если из выхлопной трубы идёт белый пар , это будет обозначать, что тосол попал в цилиндры и без снятия ГБЦ тут не обойтись.
  • Пена-эмульсия на крышке расширительного бачка , свидетельствует о попадании отработанных газов в систему охлаждения.
  • В бачке с охлаждающей жидкость масляные следы — говорят о не герметичности системы.
  • На масляном щупе двигателя наблюдается белый налёт , говорит нам о том, что в масле есть следы тосола (антифриза). Работы потребуют снятие ГБЦ.

Выводы

Обратите внимание, что по окончании работ, необходимо поставить новую прокладку блока цилиндров, произвести все работы в строго аналогичном порядке снятию, а также залить новую охлаждающую жидкость в систему и проверить все соединения на наличие протечек.

Не смотря на то, что эта работа достаточно трудна ввиду демонтажа многочисленных патрубков, колодок и резьбовых соединений, однако очень даже выполнима своими руками, достаточно лишь очень внимательно прочитать нашу статью и можно не опасаясь приступать к работе.

Головку цилиндров можно снять только на холодном двигателе. Снятие производится совместно с выпускным коллектором, однако выпускной коллектор отделяется от головки перед ее выниманием.

Новые прокладки головки блока запечатаны в пластик и должны доставаться оттуда только непосредственно перед установкой. Снятие и установка головки блока могут быть проведены при установленном двигателе. Следует отметить, что в зависимости от исполнения и оснащения автомобиля некоторые операции могут отличаться. Последующее описание относится ко всем двигателям.» Установить капот в вертикальное положение.» Отсоединить отрицательный провод от аккумуляторной батареи.» Слить охлаждающую жидкость и снять радиатор.» Полностью снять воздушный фильтр.» Снять приводные ремни с торцевой стороны двигателя. Для этого ослабить фланцевую гайку (4) и вставить стержень в натяжной пружинный рычаг (1) (лучше всего подходит ключ для гаек колес). Ослабить усилие шестигранного болта (6), пока не станет возможным сдвинуть пружину (5) в направлении выпускного коллектора. Открутить болт (2) амортизатора подвески.

1. Натяжной пружинный рычаг2. Болт крепления3. Скоба крепления4. Гайка крепления5. Удлинительная пружина6. Болт крепления» Снять уголок крепления направляющей трубки для маслоизмерительного щупа (один болт).» Отсоединить шланг для слива охлаждающей жидкости из системы охлаждения и снять провод от датчика температуры для указателя наружной температуры. » Отсоединить трос привода «газа».» Снять топливопроводы с помощью подходящих зажимов (тисков) и снять соединения на топливном фильтре.» Открутить два болта и снять топливный фильтр.» У двигателей с клапаном рециркуляции выхлопных газов отсоединить трубопровод между клапаном и выпускным коллектором.» Отсоединить фланец выхлопной трубы.» У автомобилей с автоматической КПП снять болт крепления щупа для измерения уровня смазки в КПП.» Отсоединить топливопроводы высокого давления и защитить их от попадания грязи.» Снять впускной коллектор.» Снять клапанную крышку. Она крепится шестью болтами на верхней стороне двигателя. По два болта находятся на обеих продольных сторонах, а два болта — на стороне газораспределительного механизма. Предварительно снять шланг вентиляции картера двигателя. У автомобилей с автоматической КПП нужно кроме этого снять тягу привода «газа», идущую поперек через клапанную крышку с одной стороны от шарикового шарнира.» Снять крепление шланга отопителя с помощью проволочного крючка. » Ослабить штуцер подводящей трубки на масляном фильтре и снять с соединения. » Отсоединить провод от накальных свечей.» Провернуть двигатель, пока поршень первого цилиндра не встанет в положение ВМТ, т.е. нулевая метка должна находиться напротив указателя.

» Для этого надеть головку на 27 мм с трещеткой на болт шкива коленчатого вала. Ни в коем случае не проворачивать двигатель, надев головку на болт звездочки распределительного вала. Всегда проворачивать двигатель только в направлении вращения. В обратном направлении проворачивать нельзя.» Полностью снять натяжитель цепи. Выкрутить заглушку натяжителя только за большой шестигранник. Заглушка находится над водяным насосом и крышкой термостата рядом с большой трубой.» Пометить взаимное расположение цепи и звездочки распределительного вала. Для этого нанести краской два штриха в противолежащих местах (1).» Снять болт крепления звездочки распределительного вала. Чтобы предотвратить проворачивание вала, нужно вставить мощную отвертку или стальной стержень в отверстие звездочки. » Стянуть звездочку распределительного вала с вала, не выводя из зацепления с ней приводную цепь, т.е. хорошо натянуть цепь и каким-нибудь способом закрепить.» Снять распределительный вал. Равномерно снять крышки подшипников.» Снять успокоитель из головки блока цилиндров.» В верхней части кожуха цепи открутить два болта М8 с внутренним шестигранником с помощью шестигранного ключа на 8 мм. Возможно, на ключ для доступа к болту будет нужно надеть удлинитель. Последовательность затяжки болтов головки блока цилиндров двигателя OM 602 (объемом 2.5 л.)

Последовательность затяжки болтов головки блока цилиндров двигателя OM 603 (объемом 3.0 л.)

» Открутить болты головок в порядке, обратном показанном на рисунке. Для этого необходим специальный ключ, т.к. обычный шестигранный ключ может повредить головку болта. Сразу же после снятия болтов измерить их длину от нижней стороны головки болта до конца резьбы. Если она составляет более 83,6 мм; 105,6 мм или 118,5 мм в зависимости

» Снять головку блока цилиндров. Если имеется подъемник, то это облегчит работу.» Сразу же после снятия головок тщательно очистить поверхности блока и головки блока.» В случае ремонта головки, если заменяется только прокладка, то нужно установить головку согласно приведенным далее указаниям.

При установке головки выполнить следующие операции:

» Установить головку. Обратить внимание на точное совмещение установочных втулок.» Смазать резьбу и поверхности болтов моторным маслом. Предполагается, что болты уже измерены. » Вставить болты по очереди и затянуть их специальным ключом в последовательности, показанной на рисунках моментом 25 Нм. Дотянуть болты в той же последовательности моментом 40 Нм и подождать 10 мин. Болты имеют различную длину и должны затягиваться соответствующим образом.» Установить ключ на болт, помеченный цифрой «1» и дотянуть его на 90°, воспользовавшись рукояткой ключа как ориентиром.» Дотянуть все остальные болты таким же образом в последовательности, показанной на рисунках. » Дотянуть все болты на 90° еще один раз. » Затянуть оба болта М8 с внутренним шестигранником моментом 25 Нм. Болты головки после определенного пробега не нужно дотягивать, как было нужно ранее для других двигателей фирмы Mercedes.

УКАЗАНИЕ : Головки двигателей ОМ 602 и ОМ 603 после октября 1994 г. были изменены, и нужно указать, что изменились различные каналы для масла и охлаждающей жидкости, и изменилась прокладка головки. По этой причине неновые головки нужно устанавливать только после того как будет установлена идентичность этой головки стоявшей на двигателе головке.

» Установить успокоитель в головку цилиндров.» Надеть звездочку распределительного вала с цепью на конец распределительного вала, обратив внимание на то, чтобы сделанные ранее метки были совмещены. Надеть звездочку так, чтобы установочный штифт на валу вошел в отверстие на звездочке.» Вставить болт в звездочку и затянуть его моментом 45 Нм, удерживая при этом распределительный вал мошной отверткой или стальным стержнем, вставленным в отверстие звездочки. » Установить натяжитель цепи и затянуть его моментом 80 Нм. » Проверить метки распределительного вала и убедиться в том, что они находятся в правильном положении, когда поршень первого цилиндра находятся в ВМТ. В распределительном валу находится насечка (1), которая при правильном положении должна быть совмещена с указателем (2) в крышке подшипника. Это положение можно увидеть, если смотреть на верхнюю часть.» Подсоединить привод накальных свечей.» Установить колено трубы с новым уплотнитедьным кольцом.» Установить впускной коллектор.» Установить топливопроводы высокого давления.» Подсоединить выхлопную трубу к выпускному коллектору.» Установить топливный фильтр и подсоединить топливопроводы.» Установить уголок крепления направляющей трубки для маслоизмерительного щупа.» Установить натяжное устройство для приводных ремней в порядке, обратном снятию.» Установить клапанную крышку.» Установить трос привода «газа» и отрегулировать в соответствии с указаниями в главе «Система впрыска дизельного двигателя». » Установить провод на датчик температуры для указателя наружной температуры.» Все остальные работы проводятся в порядке, обратном снятию.Разборка головки блока цилиндров

В последующем тексте предполагается, что головка блока цилиндров должна быть заменена. Если необходим только ремонт клапанов, то дополнительные операции можно пропустить. В последующем рассмотрении считается, что головка блока цилиндров снята. Сальники стержней клапанов могут быть заменены при установленном двигателе. Признаками износа сальников являются: голубоватый дым когда происходит торможение двигателем (т.е. режим принудительного холостого хода), при подаче «газа» после работы двигателя на холостом ходу, голубоватый дым после запуска холодного двигателя или если расход масла в двигателе приближается к 1л на 1000 км. Замена сальников стержней клапанов на установленном двигателе описано отдельно.

Вот видите вы перед собой кучу железа, которая собрана в очень нужный и удобный для вас механизм — ваш автомобиль. Смотрите и размышляете о том, что создали же люди такой агрегат, но вдруг может случиться так, что из-за какой-то маленькой детальки машина перестанет ездить. Информация о том, когда будет нужна замена прокладки ГБЦ будет не лишней для всякого автовладельца. Даже пусть вы и не будете ремонтировать свой автомобиль, вам необходимо знать к чему может привести, если не во время заменить прокладку ГБЦ.

Для чего нужна прокладка ГБЦ

Эту деталь применяют для того чтобы уплотнить место где соединяется блок цилиндров и ГБЦ. Не сравнивайте такие понятия как прокладка головки блока цилиндров и прокладка крышки головки блока цилиндров,которая сделана из резины. Пусть эти понятия практически одинаковы, но различия есть.

Прокладка ГБЦ выполняет три действия одновременно — это уплотнение системы охлаждения двигателя (каналы), уплотнение масляной системы мотора (каналы), и уплотнение газораспределительной системы двигателя (полости цилиндров). Именно из-за этого требования к этой детали высокие. Не нужно забывать и стараться как-то сэкономить на ремонте ГБЦ или блока цилиндров. Прокладка — это деталь которую используют только один раз, и при любом ремонте двигателя, замена ее на новую обязательна.

Какие существуют виды прокладок ГБЦ:

1. Безасбестовые — такие прокладки отличаются низкой усадкой и высокой восстанавливаемостью материала.

2. Асбестовые — такой вид прокладок схож по характеристикам с безасбестовыми, обладают такими свойствами как: упругость, термостойкость и эластичность. Этот вид прокладок чаще всего применяют в качестве ремкомплектов.

3. Металлические — этот вид прокладок считается самым качественным и эффективным. При использовании такого вида прокладок происходит более равномерное распределение удельного поверхностного давления в месте соединения по всей плоскости ГБЦ и блока.

Когда нужна замена прокладки ГБЦ

Замена этой детали может понадобиться в любой момент, и сколько прослужит она не известно. Существуют некоторые признаки выхода и строя прокладки ГБЦ, которые мы перечислим ниже:

1. На месте соединения ГБЦ и блока возможно внешнее подтекание моторного масла, либо охлаждающей жидкости.

2. При проверке масла на щупе заметна жидкость белесого цвета — это возможно может появиться из-за попадания охлаждающей жидкости через вышедшую из строя прокладку.

3. Если из выхлопной трубы все время выделяется белый дым, не считая прогрева автомобиля, то, вероятнее всего охлаждающая жидкость попала в цилиндр.

4. Если во время проверки расширительного бачка или на поверхности жидкости в радиаторе есть пятна масла, то, скорее всего моторное масло попадает в систему охлаждения из-за плохой прокладки.

5. И последним признаком неисправной прокладки является попадание выхлопных газов в систему охлаждения, об этом говорят появившиеся пузырьки в радиаторе, либо в расширительном бачке. Все эти признаки неисправной прокладки не являются точным подтверждением. Но все же не обращать внимания на них нельзя, так как вскоре все равно потребуется замена этой детали. Как бы мы не избегали этого момента.

Последовательность работы при замене прокладки ГБЦ

Практически на всех марках машин работа замены прокладки ГБЦ одинакова. Но есть некоторые особенности, такие как порядок затягивания болтов крепления ГБЦ и настройка затяжного момента этих болтов. Эти цифры указывается в руководстве по эксплуатации вашим автомобилем. Если у вас нет руководства, то можете воспользоваться сетью интернет, и отыскать эти данные. Крайне важно перед началом раскручивания болтов крепления ГБЦ, очистить их, чтобы не произошло срыва ключей, чтобы не допустить образования дефекта шлица болта и невозможности его открутить. Раскручивать болты крепления начинают с середины или сначала равномерно повернуть все болты на 0,5-1 оборот.

Перед началом работ нужно отсоединить все навесные детали. А сам порядок демонтажа лучше всего помечать или обозначать схематично. Открутив болты необходимо снять головку блока и заменить прокладку ГБЦ. Для центрирования самой прокладки и головки блока, обычно, на самом блоке есть втулки. После этого сделайте монтаж ГБЦ и всех навесных деталей в обратном порядке. Специально для этого момента вы зарисовывали схему. Затягивать болты ГБЦ нужно в строгом порядке с чертежем для данного блока и при этом необходимо соблюдать все параметры затяжного момента, которые указаны производителем. Для этого нужно применять динамометрический ключ.

Главные моменты при замене прокладки ГБЦ

Не зависимо, от каких то особенностей, связанных с тем или иным двигателем, видом прокладок и болтов крепления, существуют нормы и правила которых стоит придерживаться. Правила, которые необходимо знать, при замене прокладки ГБЦ не зависимо от марки автомобиля. Мы не будем вас утомлять подробностями, какой болт и как закрутить. Все тонкости замены прокладки ГБЦ перечислены в мануале именно к вашему типу мотора. Перед началом ремонта их стоит прочесть. Очень важно постараться выполнить все описанные требования производителя, которые касаются сбора и разбора ГБЦ.

1. При разборке необходимо держать в руках маркер. При отсоединении всего навесного оборудования, в частности трубопроводов, не нужно лениться и надеяться на память, необходимо помечать все. Собирать потом будет намного проще.

2. При покупке этой детали для замены, обязательно нужно убедиться, что она подходит именно на ту силу крутящего момента, которую пишет производитель мотора для затягивания болтов крепления ГБЦ.

3. Перед раскручиванием болтов крепления, нужно их очень хорошо очистить от налета. Если возникнет срыв ключа, то возможно вы получите травму, либо получится срыв шлица болта, из-за чего потом приидется высверливать.

4. Раскрутку болтов крепления начинают с середины на 0,5-1 оборота. Нужно это для снятия напряжения.

5. После того как вы выподнили все необходимые работы связанные с заменой прокладки ГБЦ, можно начинать все собирать назад. Все нужно делать осторожно и аккуратно.

6. Затягивание болтов крепления ГБЦ нужно делать только с использованием динамометрического ключа, при этом соблюдая все правила и параметры.

После того как вы собрали ГБЦ, то все навесные детали нужно поставить на свои места, соответсвенно вашей схеме. После проведения ремонта, некоторое время нужно присиотреться к вышеперечислееным признакам. Если все хорошо, то прокладку ГБЦ вы заменили правильно.

Особенности, которые необходимо знать при замене прокладок

Как и при любых других работах с вашим автомобилем, вам потребуется очень много внимания и аккуратности. В некоторых марок машин могут быть не похожие друг на друга технологии крепления и стыковок, но в общем все действия необходимы быть практически одинаковыми и похожими (универсальными для всех автомобилей):

1. Конечно для начала нужно все разобрать, при этом помечая каждую деталь, не зависимо чем, это нужно для того чтобы ничего не забыть и не появились лишние детальки.

2. Покупая новую прокладку нужно убедиться что она соответствует всем характеристикам, а в частности крутящему моменту, который подходит для вашего мотора.

3. После того как заменили старую прокладку новой, устанавливать головку блока цилиндров нужно делать с точностью по направляющим.

4. Как откручивать, так закручивать болты необходимо очень аккуратно, чтобы не сорвать резьбу и постепенно распределить напряжение на все болты.

5. И последнее, главное не забыть, закрепить все детали правильно.

Производим замену прокладки ГБЦ самостоятельно

Уже мы ранее в этой статье упоминали моменты замены прокладки ГБЦ, но сейчас еще раз уточним кое-что. На самом-то деле заменить прокладку ГБЦ не сложно. Просто все нужно делать все очень аккуратно, чтобы ничего не повредить. Болты срывать нельзя, потому что они не будут держать потом ГБЦ. Неприятности такого рода не нужны никому. Перед началом работ необходимо прочитать инструкцию по эксплуатации машины, узнать все, что может быть полезным. Если инструкции нет, то можно почитать информацию на различных автомобильных форумах.

Немножко скажем о болтах. Перед раскруткой болтов их нужно очисть от грязи, гари и других налетов. После этого начинать откручивать, как это делать было описано ранее. Демонтаж головки блока цилиндров нельзя начинать, при включенных навесных агрегатах. Нужно поотсоединять все ремни, фильтры и приборы. Но не забывайте все зарисовывать, записывать или фотографировать на телефон. Как только приподняли головку можно заменить прокладку. По находящимся втулкам, вы прокладку поставите ровно.

Все что необходимо сделать это поставить ГБЦ на место и все остальное оборудование, а затем затянуть болтами. Желательно это делать с использованием динамометрического ключа. Если вы не уверены в себе, то лучшим варантом для вас будет обращение в мастерскую, где все сделают быстро и качественно. Стоимость такой работы редко бывает очень высокой. Желаем успехов!

Головка блока цилиндров (ГБЦ) – один из самых важных узлов автомобильного двигателя. От того, как она установлена и отрегулирована, зависит работа мотора, его стабильность, надежность и экономичность.

В нашей статье мы расскажем, как быстро и без особых трат самостоятельно установить головку блока цилиндров на автомобили семейства ВАЗ.

Первое условие правильной и надежной установки ГБЦ – это чистота посадочного места. Тщательно очистите плоскость блока, на которую ставится ГБЦ. Очистка вначале осуществляется острым предметом, а потом специальными автомобильными чистящими средствами, которые помогут убрать остатки тосола, масла.

Обратите особое внимание на отверстия, в которые вкручиваются шпильки. В них попадает масло, вода, мусор. И потом, когда ГБЦ притягивается по шпилькам к блоку, они могут сделать микротрещины в блоке цилиндров из-за того, что при вкручивании шпилек образуется избыточное давление. При нагреве мотора через эти микротрещины продавит газы, газы пробьют прокладку между ГБЦ и блоком, и вода из охладительной системы пойдет в масло. Капитальный ремонт двигателя вам обеспечен! И это в лучшем случае. Поэтому рекомендуется тщательно проверить отверстия перед вкручиванием шпилек и обязательно промокнуть их, взяв чистую ветошь и воспользовавшись отверткой, чтобы добраться до самого дна.

Когда место под головку блока цилиндров очищено, приступайте к установке. Монтаж ГБЦ начинается с правильной установки прокладки, которая расположена между ГБЦ и блоком цилиндров.

Отверстия блока должны четко совпасть с отверстиями прокладки, только в этом случае ее установка считается правильной.

И головка блока цилиндров должна быть хорошо очищена от нагара, грязи, масла, тосола. Если есть подозрения, что ГБЦ подверглась перегреву или иному воздействию, которое привело к деформации, то она проверяется на специальном устройстве и потом, если нужно, шлифуется.

При установке ГБЦ на место бывает, что прокладка «съезжает», поэтому следите за ней.

ГБЦ считается установленным на место, когда она «устаканилась» на направляющих, и ей не мешают шланги, провода. После этого начинайте процедуру прикручивания. Чтобы не перепутать болты, их нужно заранее пометить. Внутренние болты измазаны маслом, так что их трудно перепутать с наружными, это и будет своеобразной меткой.

Если у вас нет пневмо- или электроинструмента, прикрутить болты ГБЦ можно старым, добрым коловоротом.

Коловоротом болты только наживляются, но не затягиваются окончательно, для этого существует специальный, динамометрический ключ. Только с его помощью проконтролируете правильный момент затяжки, который рекомендуется производителем.

Второй момент затяжки не должен превышать 8 кг. Порядок затяжки остается неизменным, от центра к краям, попарно. После того, как болты затянуты на 8 кг, проводим два доворота, оба по 90°. Сначала проходим болты первый раз, проворачивая динамометрический ключ на 90 °, потом второй раз.

После окончательной затяжки головка блока цилиндров считается механически установленной, но еще не рабочей. Чтобы она оказалась рабочей, необходимо подсоединить всю «перифирию», т. е. шланги, патрубки, и прочее. Рекомендуется сразу, чтобы потом к этому не возвращаться, подсоединить провод датчика температуры и выставить метку ГРМ.

После приступаем к установке стаканов клапанов. Перед установкой они обязательно очищаются от грязи и смазываются. Чистые и смазанные стаканы должны легко становиться на место.

Чтобы не перепутать последовательность установки стаканов, извлекая, их располагают в определенном порядке. После установки стаканов обязательно смажьте «постель», на которую потом ляжет распредвал.

Ещё кое-что полезное для Вас:

Смазанный и чистый распредвал ставится на место. Закреплять его можно сразу с сальником. Опытные слесари, для того чтобы упростить процесс выставления меток распредвала, до сих пор используют иногда дедовский метод. Во время установки распредвала первая и третья шейки распредвала должны смотреть на вас.

Затем мы устанавливаем на место крышку распредвала. Смажьте места, где будет лежать распредвал (постель), и не забудьте об одном нюансе. На торцах надо убрать старый герметик, и нанести новый, тогда он будет хорошо держать масло.

Устанавливая вторую часть крышки, процесс повторяем. Теперь наживляем гайки, и не забудьте о шайбах, которые должны быть под каждой гайкой.

Момент затяжки гаек крышки распредвала не должен превышать трех килограмм. Опытные ремонтники со временем могут производить процесс затяжки без динамометрического ключа. Затем ставится жестяная защитная крышка.

Затем надеваем шестеренку распредвала, но перед этим убедитесь, что вы не забыли поставить на распредвал шпонку, которая удерживает шестерню от прокручивания.

Болтом крепко фиксируем шестерню на своем месте. Обязательно следите за тем, чтобы метки на шестерне и ГБЦ совпали.

Потом накидываем ремень ГРМ, но предварительно рекомендуется поставить натяжной ролик. Перед роликом на шток установите специальную шайбу. Не стоит забывать, что ролик до «безумия» затягивать не стоит, он должен свободно проворачиваться на штоке.

При одевании ремня ГРМ не забывайте проверять совпадения меток на шестерне распредвала и на коленчатом валу. Когда ремень ГРМ одет, путем подкручивания натяжного ролика добиваемся нужной натяжки ремня.

После натяжения до нужного показателя (ремень проворачивается вокруг своей оси на 90°), затягиваем плавно контрольную гайку.

Следующим примеряется трамблер, который нужно правильно установить в пазы. Нужно, чтобы после установки трамблера в пазы соблюдалась соосность валов. Между трамблером и ГБЦ монтируем бензонасос, не забыв смазать его герметиком. Чтобы шток не уперся в распредвал, его нужно отжать отверткой. Затягивается корпус привода бензонасоса шестигранником.

Прижав несильно шестигранником корпус, наживляем гайки и равномерно притягиваем. Затем уже затягиваем «серьезно» шестигранник. Устанавливаем окончательно трамблер, который мы до этого только примерили. Не забываем о герметике, который исключит подтекания масла. Не забываем и о планке, на которой есть шкала опережения зажигания, потому что после пуска мотора возможно понадобиться регулировка трамблера. Еще раз проверяем подсоединение проводов и патрубков, что забыли, подсоединяем.

Последний штрих — установка клапанной крышки и кожуха ремня ГРМ. После окончания всех работ и проверок не забываем прикрутить на место тросик дроссельной заслонки. ГБЦ установлена и готова к работе.

Видео: Установка ГБЦ ВАЗ. Пошаговая инструкция

Печать

Шлифовка головки блока цилиндров

Шлифовка головки блока цилиндров является операцией, которая выполняется во время капитального ремонта ДВС, переборки мотора и т.д. Также необходимость шлифовать головку может возникнуть тогда, когда осуществляется так называемый «железный» тюнинг ДВС, вносятся изменения и доработки в конструкцию двигателя в целях форсирования силового агрегата, повышается степень сжатия мотора путем уменьшения высоты головки и т.п.

Как известно, головка блока цилиндров (ГБЦ) является одной из главных составных деталей двигателя. В головке современного силового агрегата находится ГРМ, сама головка плотно прилегает к блоку цилиндров (БЦ) через прокладку головки блока цилиндров, в корпусе головки выполнена часть камеры сгорания, а также проходят каналы системы смазки и охлаждения двигателя. По этой причине для наилучшего прилегания необходимо шлифовать головку блока, параллельно шлифовке ГБЦ в ряде случаев осуществляется и шлифовка поверхности блока цилиндров. Далее мы поговорим о том, как шлифуется головка блока цилиндров, а также как выполнить указанную операцию своими руками.

Содержание статьи

Когда головку блока цилиндров нужно шлифовать

Любые дефекты, которые влияют на плотность и герметичность прилегания головки блока к самому блоку цилиндров двигателя приводят к появлению неисправностей и/или сбоев в работе ДВС. Наиболее частой причиной, по которой головку приходится шлифовать в рамках ремонта мотора является перегрев двигателя. Достаточно распространенной проблемой также считается нарушение правил обтяжки головки во время сборки двигателя, после чего происходит деформация корпуса ГБЦ.

Чаще всего внеплановую дефектовку головки проводят в том случае, когда возникают проблемы с прокладкой головки блока. Указанная прокладка может прогореть, в результате чего возникает прорыв газов из камеры сгорания, через нее возможны утечки моторного масла или антифриза. Перед заменой необходимо точно определить причину, почему прогорела или пробита прокладка ГБЦ.

Другими словами, на прокладку сильно влияет состояние головки блока, если точнее, нарушенное сопряжение плоскости БЦ и ГБЦ. В случае обнаружения дефектов необходимо выполнить фрезеровку (шлифовку) головки блока цилиндров. Сама шлифовка ГБЦ, а также и блока цилиндров позволяет довести до нужных параметров привалочную плоскость ГБЦ и БЦ.

Такой ремонт показан любым агрегатам независимо от того, какие работы проводятся (замена распределительного вала, прокладки или другие). Если иначе, после снятия головки и разборки стоит уделить повышенное внимание состоянию поверхности параллельно выполнению других операций.

Как шилифуется головка блока

Начнем с того, что квалифицированные операции с ГБЦ и шлифовка цилиндра в домашних условиях не рекомендуется, хотя это возможно и существует несколько способов. Теперь давайте перейдем к самой процедуре с учетом того, как она должна выполняться правильно. Прежде всего, нужно осуществить проверку плоскости ГБЦ. Это делается при помощи длинной стальной линейки, а также щупов (можно использовать щупы для регулировки теплового зазора клапанов). Важным условием является то, что линейка должна быть ровной, одинаковой по толщине, без искривлений и дефектов.  Указанную линейку нужно прикладывать к нижней плоскости по диагоналям, после чего подходящий щуп вставляется в зазоры, которые образуются между плоскостью головки и приложенной линейкой. Такие действия выполняются поочередно.

Добавим, что данный метод замеров при помощи линейки не отличается высокой точностью, но позволяет быстро проверить плоскость головки блока своими руками прямо в гараже. Если  ГБЦ деформирована, тогда щупы и линейка помогают наглядно выявить дефекты, а также оценить степень серьезности имеющейся проблемы. Также следует отметить, что в случае прогара прокладки самые очевидны деформации привалочной поверхности будут именно в том месте или рядом с областью, где прокладку пробило. Косвенным признаком также можно считать и нагар на поршнях в расположенных рядом с местом пробоя цилиндрах.

Идем далее. Если дефекты обнаружены, тогда следующим шагом становится проверка головки на наличии трещин. В гараже обычно используют краску или похожие по свойствам красители, которыми покрывается корпус предварительно отмытой и очищенной от грязи ГБЦ. Затем краситель удаляют с поверхности, после чего по остаткам красящего вещества, попавшего в трещины, выявляют проблемные места. Способ достаточно простой, но микротрещины или внутренние повреждения корпуса при помощи краски определить не удается. Для более точной диагностики герметичности корпуса и проверки на предмет растрескивания внутренних поверхностей необходимо обратиться к специалистам или иметь под рукой подходящее оборудование. ГБЦ нужно нагреть, после чего головка помещается в специальную ванну с водой. Не вдаваясь в подробности, микротрещины проявляются благодаря воздушным пузырькам, которые выходят наружу в результате подачи в корпус головки блока воздуха под давлением. Затем следует провести ремонт трещины головки блока цилиндров (при наличии таковой), после чего ГБЦ можно шлифовать.

Сам процесс шлифовки головки блока своими руками возможен при наличии фрезерно-шлифовального станка или опыта выполнения подобных работ самостоятельно при помощи шлифофального круга, наждачной бумаги и т.п. Другими словами, шлифовальные операции лучше доверять только проверенным и опытным специалистам. Если же вы решили делать ремонт двигателя самостоятельно, тогда нужно особое внимание уделить определенным тонкостям, которые связаны со шлифовкой головки.

Во время фрезеровки важнейшим параметром является допустимая толщина шлифовки. Если проще, нужно знать, сколько металла можно снять максимально с поверхности той или иной ГБЦ. Информация о глубине, на которую можно шлифовать головку, должна содержаться в технической литературе, руководствах по ремонту и дополнительных источниках применительно к конкретному типу и модели ДВС. Производитель двигателя должен обязательно указать данный параметр для ремонта, после чего агрегат будет нормально работать. Если же дефекты плоскости слишком серьезные, то есть глубокой фрезеровкой для их устранения может понадобиться снять весь допустимый запас и превысить рекомендуемое производителем значение, тогда в этом случае может понадобиться произвести замену ГБЦ.

Что в итоге

Вполне очевидно, что от глубины шлифовки будет также напрямую зависеть и дальнейший подбор прокладки ГБЦ  не только по материалам изготовления (например, металл или армированный паронит), но и по толщине. Данное утверждение справедливо и в том случае, если после фрезеровки существует риск того, что клапана ГРМ окажутся слишком длинными. В такой ситуации снятая при шлифовке толщина компенсируется увеличенной толщиной новой прокладки, установкой двойной прокладки, а также укорачиванием клапанов.

Напоследок добавим, что с учетом того, сколько стоит шлифовка головки блока цилиндров, данная ремонтная процедура позволяет значительно сэкономить денежные средства и избавить владельца от необходимости устанавливать новую головку. Это справедливо и применительно к блоку цилиндров, особенно в том случае, если необходима внутренняя шлифовка цилиндра, в котором появились дефекты.

Квалифицированно проведенные работы по проверке на герметичность, ремонту трещин, расточке и шлифовке ГБЦ или БЦ позволяют получить проверенную и полностью работоспособную деталь, которая после установки на автомобиль будет являться залогом дальнейшей исправной работы ДВС. Например, профессионально отремонтированная и правильно поставленная головка прослужит не один десяток тысяч километров при условии соблюдения общих рекомендаций во время эксплуатации и своевременного технического обслуживания и ремонта двигателя.

Читайте также

Инструкция по ремонту и замене головки блока цилиндров на ВАЗ 2106 своими руками

ГБЦ является одним из агрегатов транспортного средства, требующих качественного обслуживания, в противном случае ремонта просто не избежать. Как произвести ремонт, расточку и доработку головки блока цилиндров ВАЗ 2106 своими руками в домашних условиях? Как демонтировать и установить ГБЦ? Об этом мы расскажем вам с фото и видео в этой статье.

В каких случаях необходимо снимать и ремонтировать блок?

Причин ремонта может быть несколько, рассмотрим их по порядку:

  1. Первой и наиболее распространенной причиной, в результате которой необходимо снятие головки блока цилиндров ВАЗ 2106 и ее ремонт, является износ прокладки. Уплотнительная прокладка со временем изнашивается, в ней могут появляться пробоины, в результате чего в моторную жидкость может попадать антифриз, а в охлаждающую жидкость — масло.
  2. Появление микротрещин в структуре ГБЦ. В этом случае необходимо не только снятие головки блока цилиндров ВАЗ 2106, но наличие специального оборудования, которое позволит осуществить качественный ремонт.
  3. Поломка направляющих втулок. Выход из строя этих элементов требует неотложной замены компонентов.
  4. Необходимость ремонта седла головки или его замена.
  5. Замена распределительного вала или необходимость его ремонта и дефектовки.

На самом деле, причин может быть множество, но мы привели наиболее распространенные и самые часто встречаемые в случае с автомобилями ВАЗ 2106. Подробнее о том, как происходит ремонт и демонтаж, расточка и доработка головки блока цилиндров на ВАЗ 2106, вы сможете узнать ниже.

Извините, в настоящее время нет доступных опросов.

Поэтапное руководство по снятию и ремонту

  1. Снятие головки блока цилиндров является ответственным этапом в нашем случае. Перед тем, как приступить к снятию и доработке ГБЦ, необходимо слить с двигателя все антифриз, а также снять воздушный фильтр вместе с карбюратором. Перед этим заранее отсоедините все патрубки и шланги системы. Для осуществления работ вам потребуется стандартный набор инструментов, то, что должно быть у каждого водителя, включая гаечные ключи, отвертки и так далее.
  2. Когда карбюратор снят, необходимо приступить к демонтажу крышки головки блока цилиндров, а также совмещению меток на диске коленчатого шкива и распредвала. Кроме того, метки на диске распредвала должны совпадать с меткой на корпусе. Подробнее об этом на видео и фото.
  3. Следующим этапом демонтажа станет ослабление натяжителя цепочки и демонтаж опорной шайбы. Вам нужно резко снять винт и демонтировать звезду ГБЦ. Также следует осуществить демонтаж распределительного вала ВАЗ 2106 вместе с корпусом. Далее, снимаются рокера, после чего отсоединяются все высоковольтные кабеля от свечей зажигания и выкручиваются винты, которые крепят саму ГБЦ. Далее, головка блока цилиндра снимается для ремонта, предварительно чистится от отложений и образовавшегося нагара.

Замена заглушки

Установленная новая заглушка

  1. Замена заглушки, как вы увидите на видео, может вызвать некоторые трудности. Из-за коррозии и отложений ее может быть трудно снять. Воспользуйтесь шестигранником, но перед этим обильно спрысните винт жидкостью VD-40. Это не всегда помогает, но возможно в вашем случае это будет целесообразно.
  2. Если таким образом выкрутить заглушку для ее замены не удалось, то придется ее высверливать. Для этого по периметру вокруг заглушки следует просверлить несколько отверстий (сверлите насквозь не боясь, под этой пробкой находится толстая стенка, так что агрегат вы не повредите). Главное в этом вопросе — не повредить резьбу.
  3. Следующим этапом будет установка заглушки. В этом вопросе нет ничего сложного. Перед установкой заглушки вам потребуется полностью очистить резьбу от нагара и отложений, для этого можно воспользоваться острым предметом по типу шила. Только после того, как резьба очищена, заглушку можно устанавливать.

Замена направляющих втулок

Установка втулок в ГБЦ

  1. Используйте пассатижи и зажим, чтобы демонтировать втулки. Когда элементы сняты, произведите замер их внешних диаметров, на практике он обычно меньше на 0.05 мм заводских.
  2. Чтобы установить вышедшие из строя втулки, вам потребуется молоток с оправкой и моторная жидкость, возможно потребуется нагреть металл, для чего можно воспользоваться электроплитой.
  3. После того, как втулки нагреты (если это нужно), они смазываются маслом, чтобы легче вошли.
  4. Когда все восемь втулок заменены на новые, нужно подождать какое-то время, пока ГБЦ остынет. При этом внутренний диаметр втулок должен быть развернут так, чтобы клапана не болтались внутри, но при этом могли ходить свободно и не заклинивали.

Зенкуем седло головки

Схема для зенковки седла

  1. Как понятно из видео, замена седла ГБЦ может вызвать некоторые трудности.
  2. Вам необходимо срезать слой металла по кругу, подробная схема приведена выше.
  3. После этого под углом 120 градусов ГБЦ необходимо срезать до того момента, как не появится круглая кромка.
  4. Затем необходимо сделать рабочую фаску толщиной до 0.2 см. Это делается для того, чтобы клапан плотно притирался.

Видео «Ремонт ГБЦ на классических авто»

О том, как осуществляется ремонт ГБЦ на ВАЗ 2106, вы можете посмотреть на видео.

Понравилась статья? Поделиться с друзьями:

Как восстановить головку блока цилиндров

Головка блока цилиндров представляет собой съемную пластину, которая используется для закрытия закрытого конца цилиндра в двигателе внутреннего сгорания. Замена головки блока цилиндров может потребовать времени, усилий, концентрации и организованности. Однако, если все сделано правильно, вы почувствуете облегчение и гордость за то, что сделали это сами.

Шаг 1. Снимите детали

Перед тем, как полностью восстановить головку блока цилиндров, сначала необходимо снять все существующие детали, включая коромысло, клапан, фиксатор клапана, сальник, пружину клапана и другой клапан. сборка.Для этого вам понадобится трещотка и головка, компрессор для пружины клапана и плоскогубцы с иглами.

При извлечении каждой детали убедитесь, что вы поместили ее в полиэтиленовый пакет с соответствующей маркировкой. Это поможет вам распознать каждую часть, а также организовать свои части во время выполнения работы.

Шаг 2. Очистка головки блока цилиндров
