Ремонт генератора ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

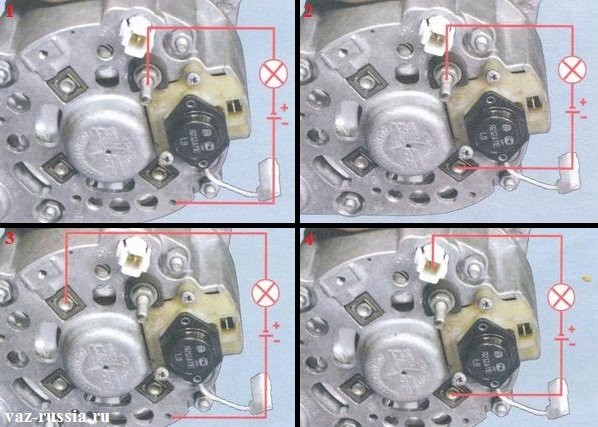

Порядок работ 1. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В: “ ” на клемму, а “–” на “массу” щеткодержателя. Контрольная лампа должна загореться. 2. Увеличьте напряжение до 15–16 В – лампа должна погаснуть. Если лампа не гаснет или не загорается при напряжении 12 В, замените регулятор со щеткодержателем. 3. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем. При обнаружении на щетках сколов и трещин замените регулятор. 4. Осмотрите контактные кольца. Если на них есть задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать. Если повреждения колец нельзя удалить шкуркой, проточите кольца на токарном станке, сняв минимальный слой металла, и затем прошлифуйте. 5. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет “∞”, значит в обмотках обрыв и нужно заменить ротор. 6. Проверьте с помощью контрольной лампы, нет ли замыкания обмотки на корпус ротора. Включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один из проводов подсоедините к корпусу ротора, а второй поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если лампа загорается, то обмотка замкнута: необходимо заменить ротор. 7. Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если есть износ – надо заменить подшипники или крышки генератора. 8. Проверьте, нет ли обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке. Замените статор или обмотку. 9. Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора. Если лампа загорается, значит есть замыкание: необходимо заменить статор или обмотку. 10. Проверьте диоды выпрямительного блока с помощью контрольной лампы 12 В и аккумуляторной батареи. Для проверки замыкания в положительных и отрицательных диодах подсоедините “ ” к батареи через контрольную лампу к клемме “30” генератора, а “–” батареи – к корпусу генератора. Если лампа загорается, то в диодах есть замыкание и блок нужно заменить. Выпрямительный блок: 1 – положительные диоды 2 – отрицательные диоды 3 – дополнительные диоды  Примечание Проверить выпрямительный блок можно без снятия генератора с автомобиля. Для этого отсоедините провода от аккумуляторной батареи и генератора, а также снимите колодку с проводом с клеммы регулятора напряжения. Проверьте выпрямительный блок, как описано в п. 10. 11. Для проверки положительных диодов через контрольную лампу к клемме “30” генератора, а подсоедините “ ” аккумуляторной батареи провод, идущий от “–” аккумуляторной батареи – к одному из болтов крепления выпрямительного блока. Если лампа горит, значит есть замыкание в положительных диодах: блок необходимо заменить. 12. Для проверки отрицательных диодов подсоедините “ ” аккумуляторной батареи через контрольную лампу к одному из болтов крепления выпрямительного блока, а провод идущий от “–” аккумуляторной батареи – к корпусу генератора. Если лампа загорается, то в отрицательных диодах есть замыкание: блок необходимо заменить. Горящая лампа при проверке отрицательных диодов может указывать также на замыкание обмотки статора на корпус генератора, однако такая неисправность встречается гораздо реже, чем замыкание диодов. 13. Для проверки дополнительных диодов подсоедините провод “ ” от аккумуляторной батареи через контрольную лампу к клемме “61” генератора, а провод, идущий от “–” аккумуляторной батареи – к одному из болтов крепления выпрямительного блока. Если лампа загорается, значит есть замыкание в дополнительных диодах. Блок необходимо заменить. 14. Осмотрите крышку генератора со стороны привода. Если есть трещины, особенно в местах крепления генератора, замените крышку. Измерьте диаметр посадочного места под подшипник в крышке со стороны привода. Если отверстие под подшипник деформировано или его диаметр превышает 42 мм, замените крышку. 15. Проверьте легкость вращения подшипников. Если при вращении подшипников появляется люфт между кольцами, перекат или заклинивание тел качения, подшипники нужно заменить. Также замените подшипники с поврежденными защитными кольцами или следами подтекания смазки. 16. Осмотрите крышку генератора со стороны контактных колец. Если есть повреждения либо изношено посадочное кольцо под подшипник, замените крышку. 17. Исправность конденсатора можно проверить мегометром или тестером (по шкале 1–10 МОм). Подсоедините один щуп тестера к контакту конденсатора, а второй – к корпусу генератора. Перед подключением прибор показывает “Ґ”. В момент подключения сопротивление должно уменьшиться, а затем вернуться в прежнее положение: в этом случае конденсатор исправен. Неисправный конденсатор надо заменить.

Полная разборка генератора 37.3701 ВАЗ 2108, 2109. 21099

Разберем снятый с двигателя генератор 37.3701 учитывая некоторые особенности его разборки. Этот генератор устанавливается на автомобилях ВАЗ 2108, 2109, 21099 ранних годов выпуска. Но вполне взаимозаменяем с более поздним генератором 9402.3701 и аналогичными ему. Его разборка не представляет особой сложности и требует минимум инструментов и минимум навыков в ремонте подобных устройств.

Необходимые инструменты

— Крестовая и шлицевая отвертки

— Накидные ключи (головки, торцевые ключи) на 8 мм, 10 мм, 19 мм

— Молоток

Порядок разборки генератора 37.3701

1. Снимаем регулятор напряжения.

На генераторе 37.3701 он объединен в единый узел со щетками (правда, до 1996 г. это были две разные детали). Сначала отсоединяем наконечник провода диодного моста от регулятора напряжения. Для снятия регулятора отворачиваем отверткой два винта его крепления и извлекаем из отверстия в задней части (крышке) генератора.

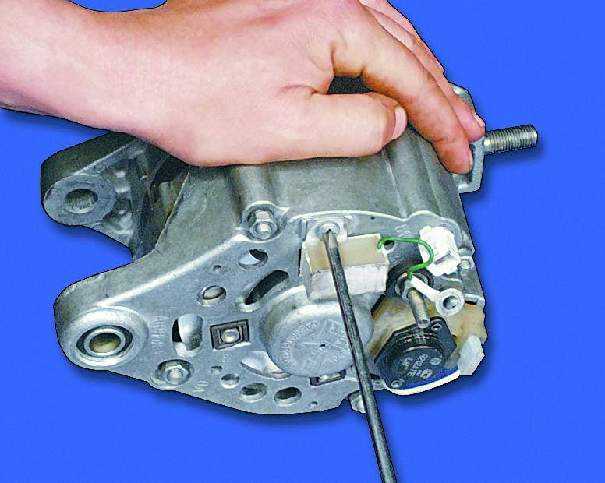

Снятие регулятора напряжения генератора 37.3701

2. Снимаем шкив генератора.

Для этого стопорим его от проворачивания отверткой и отворачиваем гайку его крепления накидным ключом на 19 мм. Момент затяжки большой, поэтому лучше применять ключ с длинной ручкой.

Снятие шкива генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

После чего снимаем следующие детали: гайка, шайба, шкив с крыльчаткой, сегментная шпонка.

Cнятие шкива генератора

3. Снимаем конденсатор.

Для этого ключом на 10 мм отворачиваем гайку крепления его провода с вывода «30» генератора. Крестовой отверткой отворачиваем винт крепления конденсатора к задней половине генератора и снимаем его.

Cнятие конденсатора с генератора

4. Разъединяем половинки корпуса генератора.

В начале помечаем их взаимное расположение (нанеся метки на обе части). Ключом на 10 мм (удобнее использовать головку или торцевой ключ) отворачиваем четыре гайки стяжных болтов (под гайками имеются граверные шайбы).

Отворачивание гаек стяжных болтов генератора

Вытягиваем болты. Снимаем переднюю часть генератора. Извлекаем ротор из задней части генератора. Если не извлекается можно постучать по нему выколоткой из мягкого металла через окно под регулятор напряжения или, навернув на резьбу вала гайку, и зажав ее в тисках, резким движением вверх сдернуть заднюю крышку в вала. На валу ротора остается подшипник. При необходимости его демонтируем съемником и напрессовываем новый (См. «Замена подшипников генератора»).

Разъединяем части корпуса генератора

hr>

5. Извлекаем подшипник из передней части генератора.

Эту операцию проводим, если необходима замена переднего подшипника генератора. Ключом на 8 мм отворачиваем четыре гайки крепления передней защитной пластины подшипника. Снимаем ее.

Извлекаем передний подшипник генератора

Легким ударом молотка по торцу вала ротора выбиваем его вместе с передним подшипником из передней крышки генератора. Снимаем заднюю защитную пластину с винтами и дистанционное кольцо с вала.

Снимаем ротор генератора

В другом случае, можно более аккуратно отрезком трубы подходящего диаметра выбить старый подшипник вместе с валом. Подшипник с разных сторон поддеваем монтажкой и резкими движениями сдвигаем с вала ротора (можно использовать съемник).

6. Отсоединяем статор.

Ключом на 8 мм (удобнее использовать головку или торцевой ключ) отворачиваем три гайки крепления клемм статора к диодному мосту. Извлекаем его из задней крышки генератора поддев шлицевой отверткой или стукнув по ней молотком.

Снимаем статор генератора

7. Снимаем диодный мост (выпрямительный мост).

Извлекаем диодный мост из задней крышки генератора. Гайки его крепления мы уже открутили, снимая статор. Теперь вынимаем винты (3 штуки) с изоляторами из задней крышки генератора.
