Исправная тормозная система автомобиля ВАЗ 2107 является залогом безопасности, как водителя, так и пассажиров. Именно по этой причине следует уделять ей особое внимание, и при появлении малейших признаков неисправностей незамедлительно начинать ремонт.

Главный тормозной цилиндр на ВАЗ 2107 является одним из основных элементов тормозной системы автомобиля. У него может быть две основных неисправности. Первая выражается в появлении течи жидкости из главного тормозного, вторая в снижении эффективности системы, которую можно определить только после проверки рабочих. В большинстве случаев обе неисправности можно устранить путем несложного ремонта главного тормозного, который заключается в замене уплотнительных манжет и пыльника. Однако в некоторых случаях решить проблему может только замена цилиндра.

Для начала, необходимо разобрать тормозной цилиндр и определить, целесообразно ли выполнять его ремонт. Для работы понадобится минимум инструмента:

• Ключ на 10 обычный;
• Ключ на 10 специальный, для трубок;
• Ключ на 13;
• Отвертка плоская.

Главный цилиндр располагается в моторном отсеке ВАЗ 2107, на перегородке между подкапотным пространством и салоном. Прежде чем его снимать, необходимо поочередно отсоединить шланг от бачка с жидкостью и две трубки:

• Прежде чем отсоединять шланг, рекомендуется выбрать тормозную жидкость из бачка, чтобы не разливать ее. Процедура предельно простая – послабляем хомут и снимаем шланг.
• Трубки откручиваем при помощи специального ключа на 10.

Теперь, когда все подводящие и отходящие трубки отсоединены, ключом на 13 откручиваете гайки крепления цилиндра к корпусу, и снимаете его.

Теперь следует разобрать главный тормозной цилиндр и провести осмотр на предмет возможности произвести его ремонт. Здесь тоже не должно возникнуть никаких проблем – нужно лишь поочередно открутить стопорные винты, начиная от пробки. Выкручивая второй винт, придерживайте поршень, чтобы он не выскочил под воздействием пружины. Первый поршень выйдет сам, второй нужно будет выбить, постучав корпусом по деревяшке.

Вытянув оба поршня с пружинами, осмотрите зеркало цилиндра на предмет наличия на нем раковин, царапин, других повреждений. Если зеркало чистое, значит возможен ремонт, в противном случае — замена главного тормозного новым.

Так как сама замена проблем вызвать не должна, то  дальше опишем тот случай, когда ремонт имеет смысл. Приобретите ремкомплект для вашего главного тормозного цилиндра.

Снимите все уплотнительные кольца с поршней и тщательно протрите все детали: поршни, пружины, корпус.

Одеваем новые уплотнительные манжеты и собираем главный цилиндр, в обратной последовательности. Прикручиваем его к корпусу, подсоединяем трубки, шлангочку от бачка. Трубки закручиваем не полностью, заливаем в бачок новую жидкость и, как только она начнет вытекать из-под трубок, закручиваем их до конца. Скорее всего, после окончательной сборки понадобится прокачка системы, для удаления пузырьков воздуха. По сути, при этом происходит полная замена жидкости.

27 730 views Тормозная система

Похожие материалы

Главный тормозной цилиндр ВАЗ 2107:неисправности и ремонт.

Тормозная система — ключевой элемент, обеспечивающий безопасность передвижения на автомобиле. Неисправности тормозов с высокой долей вероятности приводят к ДТП, поэтому автовладельцы обязаны уделять внимание состоянию цилиндров и шлангов тормозной системы. При первых намеках на неисправность тормозов необходимо проверить их элементы и произвести ремонт или замену деталей. Важнейший компонент тормозной системы — главный тормозной цилиндр ВАЗ 2107.

Содержание

1. Устройство главного тормозного цилиндра ВАЗ 2107
2. Признаки неисправности главного тормозного цилиндра
3. Демонтаж главного тормозного цилиндра ВАЗ 2107
4. Главный тормозной цилиндр ВАЗ 2107: ремонт
5. Установка главного тормозного цилиндра ВАЗ 2107

Устройство главного тормозного цилиндра ВАЗ 2107

“Семерка”, как другие современные легковые автомобили, оборудована двухконтурной гидравлической тормозной системой. Разделение тормозов на передний и задний контуры позволяет обеспечить торможение даже при выходе из строя одного из контуров. Так, если ломается задний тормозной цилиндр ВАЗ 2107 и происходит разгерметизация заднего контура, передние тормоза сохранят работоспособность (хотя для приведения их в действие может понадобится пару раз “качнуть” педаль тормоза, так как ход педали увеличится).

Главный тормозной цилиндр — основа тормозной системы. Он меняет давление в тормозных контурах при изменении положения тормозной педали. При нажатии на педаль главный цилиндр создает повышенное давление тормозной жидкости в системе, заставляя поршни рабочих цилиндров выдвигаться и прижимать колодки к тормозным дискам и барабанам.

Главный тормозной цилиндр ВАЗ 2107 закреплен в подкапотном пространстве на корпусе вакуумного усилителя под двухсекционным бачком для тормозной жидкости. Последний предназначен для пополнения тормозной жидкости при ее незначительных утечках из системы. Метки на корпусах бачков позволяют визуально контролировать уровень тормозной жидкости.

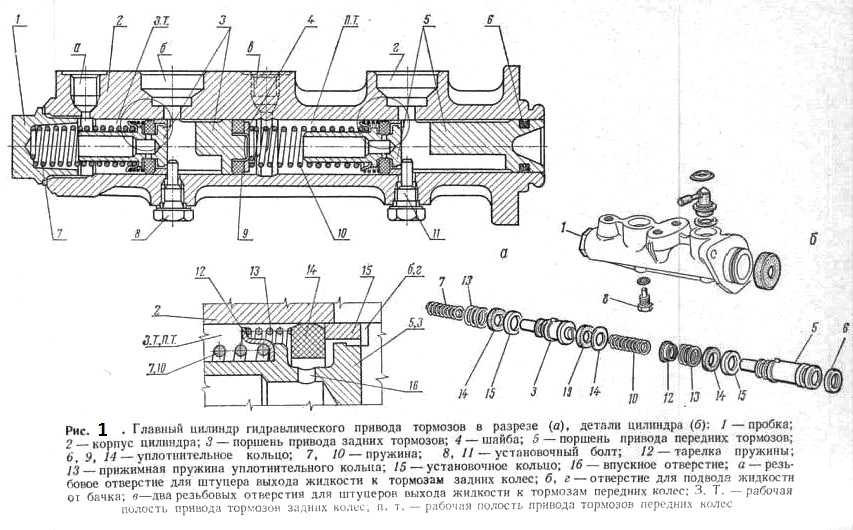

В корпусе цилиндра находятся два поршня с уплотнителями, которые расположены друг за другом. Первый цилиндр приводится в движение толкателем педали, второй движется за счет движения первого. Пружины, находящиеся внутри цилиндра, обеспечивают возврат поршней на место после того, как водитель отпускает тормозную педаль.

Признаки неисправности главного тормозного цилиндра

Есть три основных типа поломки главного тормозного цилиндра:

• разбухание уплотнителей;
• повреждение уплотнителей;
• заклинивание поршня.

Нередко третий тип поломки становится прямым следствием первого.

Признаков неисправности главного цилиндра два:

• утечка тормозной жидкости;
• провалы педали или ее “мягкость”.

Для устранения проблем требуется ремонт главного тормозного цилиндра ВАЗ 2107. Для этого его необходимо снять, разобрать, заменить изношенные (поврежденные) детали и установить цилиндр на место. . Как вариант, главный тормозной цилиндр можно заменить новым.

Что необходимо для ремонта главного тормозного цилиндра ВАЗ 2107

Чтобы снять, отремонтировать и поставить на место тормозной цилиндр, понадобятся:

• ключи на 13;
• специальный ключ для тормозных трубок;
• шприц;
• емкость для тормозной жидкости;
• плоская отвертка;
• ремкомплект главного тормозного цилиндра;
• тормозная жидкость.

Демонтаж главного тормозного цилиндра ВАЗ 2107

Чтобы избежать излишних потерь тормозной жидкости из бачков ее надо перелить оттуда в подготовленную емкость при помощи шприца. Порядок действия по снятию цилиндра следующий:

• ослабить хомуты крепления резиновых шлангов на штуцерах тормозного цилиндра;
• снять шланги, идущие от бачков с тормозной жидкостью к штуцерам цилиндра;
• специальным ключом открутить три тормозных трубки;

[tip]Примечание: момент затяжки тормозных трубок очень велик, поэтому попытки их выкрутить при помощи обычного рожкового ключа могут привести лишь к “слизыванию” граней. [/tip]

• открутить гайки, фиксирующие главный тормозной цилиндр крышке вакуумного усилителя;
• снять тормозной цилиндр.

Главный тормозной цилиндр ВАЗ 2107: ремонт

Чтобы не потерять детали и не испачкать главный тормозной цилиндр ВАЗ 2107, ремонт следует проводить на подготовленном столике. Для разборки цилиндра понадобятся тиски.

Порядок ремонта следующий:

• зажать цилиндр в тиски и ослабить гайку-пробку;
• положить цилиндр на стол, аккуратно выкрутить гайку-пробку и достать детали из цилиндра;

Примечание: выкручивать гайку-пробку необходимо крайне осторожно, чтоб детали цилиндра не разлетелись под воздействием пружин.

• заменить резиновые уплотнители на поршнях;
• собрать детали главного цилиндра и затянуть гайку-пробку.
