Замена клапанов ВАЗ 2112 16 своими руками

ВАЗ 2112 представляет собой практически аналог «десятки», известной российским автомобилистам. Массовое производство автомобиля этой марки началось в 2000-м году.

(см. рисунок).

Первые автомобили были оснащены двигателем с ременным приводом ГРМ. Несмотря на ряд усовершенствований, их типичной проблемой стали «гнутые» клапаны, которые деформировались во время обрыва ремня. В 2004 году проблема была решена производителями методом увеличения глубины проточки поршня.

Тем не менее, с необходимостью замены клапанов современные водители сталкиваются по-прежнему, хотя и не столь часто. В целом этот процесс не представляет собой ничего сложного, поэтому произвести ремонт каждый водитель способен без обращения в сервис.



Содержание

• 1 Что такое ГБЦ и клапаны? Как они связаны?
• 2 Как заменить клапаны своими руками?
• 3 Преимущества 16-клапанного двигателя
• 4 Другие случаи, в которых требуется демонтаж ГБЦ

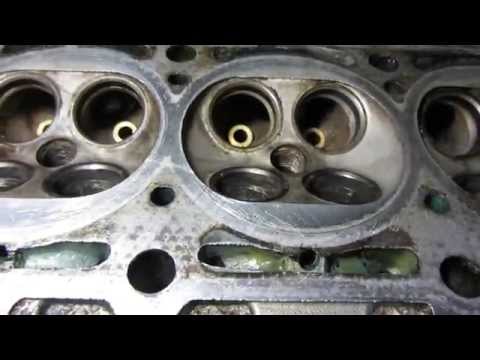

Что такое ГБЦ и клапаны? Как они связаны?

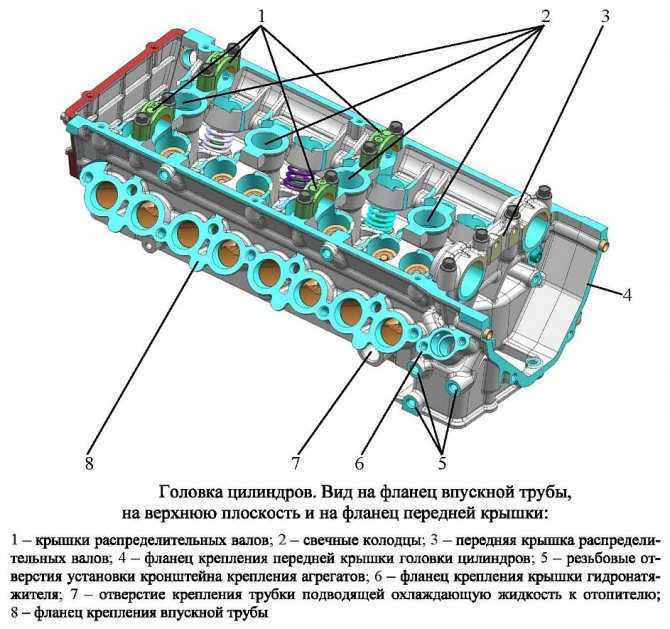

Итак, клапаны в автомобиле являются элементом ГБЦ (головки блока цилиндров). Именно эта деталь отвечает за процессы сгорания топлива в двигателе и отвод выхлопных газов (см. рисунок).

К ее составным элементам относятся:

1. Крышка для защиты от механических повреждений.
2. Резиновая прокладка, выполняющая функцию герметизации. Она расположена в месте, где крепится крышка.
3. В передней части блока — привод распредвала и натяжитель цепи.
4. Камеры сгорания.
5. Резьбовые отверстия для форсунок и свечей зажигания.
6. Отверстия для крепления входного и выходного коллекторов.

В верхней части ГБЦ также находятся другие детали, например, распредвалы, опорные шайбы и т.д. Здесь же находится газораспределительный механизм (ГРМ).

К несъемным деталям ГБЦ относятся седла клапанов, которые служат для обеспечения герметичности ГРМ. К несъемным деталям относятся также направляющие втулки клапанов.

Типичная проблема, с которой сталкиваются водители автомобилей ВАЗ 2112 – необходимость замены клапанов. Причины поломки могут быть разными, нередко они выходят из строя из-за перегрева двигателя автомобиля.

Чтобы избежать этого, специалисты рекомендуют в процессе вождения периодически обращать внимание на такие моменты, как:

1. Наличие стука во время работы двигателя.
2. Остановка мотора при трогании машины.
3. Уменьшение компрессии в цилиндрах.

Наличие любого из этих признаков может быть сигналом о неисправности клапанов.

Разумеется, лучшее решение в такой ситуации – обратиться в сервисный центр. Однако трудное финансовое положение или недостаток времени зачастую не позволяют прибегнуть к услугам профессионалов. Тогда можно попробовать устранить поломку самостоятельно.



Как заменить клапаны своими руками?

Замена клапанов ВАЗ 2112 производится следующим образом:

1. Прежде всего, нужно вытащить все съемные детали ГБЦ, а также отсоединить провода.
2. Затем снимается крышка ГБЦ.
3. С цилиндров удаляется нагар. Сделать это можно, надев на дрель специальную щеточку.
4. Далее этого клапаны надо рассухарить и вынуть пинцетом. Для этого необходимо зажать пружину.
5. На край клапан наносится алмазная крошка.
6. Клапан возвращается обратно.
7. Собирается ГБЦ.

Пункт 5 представляет собой особую трудность. На нем стоит остановиться подробнее. Итак, притирка осуществляется следующим образом:

1. Наденьте резиновый патрубок на направляющий клапан.
2. Прокручивайте клапан, пока на его краю не образуется равномерный след из алмазной крошки.
3. Удалите остатки притирочной пасты.

В том случае, если данный метод не помогает, клапан следует заменить новым.



Преимущества 16-клапанного двигателя

ВАЗ 2112 с 16 клапанами двигателя имеет ряд преимуществ перед автомобилями этой же марки, но с меньшим количеством клапанов. Главное его достоинство заключается в возможности достижения максимальной мощности двигателя, независимо от типа последнего. (см. рисунок).

Для сравнения:

1. ВАЗ 2112 с объемом 1500 кубических см., имеет 77 лошадиных сил.
2. ВАЗ 2112 того же объема может иметь мощность до 90 лошадиных сил.

Такая разница возможна благодаря тому, что во втором случае наполнение цилиндров тепловоздушной смесью гораздо выше.

Кроме этого, плюсы 16-клапанного двигателя:

1. Более качественная работа системы охлаждения и, как результат, большая прочность узла.
2. Возможность повышения детонационной стойкости мотора. Это особенно важно, если используется низкокачественное топливо.
3. При наличии 16 клапанов впускной и выпускной тракты разносятся по разные стороны от ГБЦ, что облегчает их монтаж, ремонт и т.д.



Другие случаи, в которых требуется демонтаж ГБЦ

Конечно, снимать ГБЦ требуется не при каждой поломке. Это необходимо лишь, если нужен серьезный ремонт. К таким «крупным» случаям относятся:

1. Износ прокладки.
2. Образование нагара на деталях.
3. Деформация клапанов.
4. Необходимость замены направляющих втулок.
5. Выход из строя распредвала и т.п.

Конечно, ремонт самостоятельный или в сервисе в любом случае подразумевает определенные финансовые затраты. Чтобы обеспечить бесперебойную работу двигателя, нужно регулярное проведение диагностики головки блока цилиндров. Рекомендуется использование качественного топлива. Кроме того, старайтесь не допускать перегрева  автомобиля – из-за этого ГБЦ может повести.

Если какие-то моменты остались вам непонятными, то вы можете наглядно ознакомиться с процессом замены клапанов, посмотрев видео:

особенности ремонта, замена клапанов двигателя ВАЗ-2112

Замена клапанов ВАЗ-2112 (16 клапанов) требуется зачастую после того, как машина пройдет приблизительно 150 000 километров. Стараясь обеспечить максимальную мощность двигателя, при изготовлении этих автомобилей использовалась специальная технология улучшения головки блока цилиндров посредством изменения градуса впрыска топлива, а также увеличения общего количества клапанов до 16. При этом, как показывает статистика, износ клапанов в итоге является наиболее распространенной причиной выхода из строя всего двигателя. Аналогичный двигатель установлен в ВАЗ-21124, в связи с чем и проблемы этих автомобилей часто похожи.

Содержание по статье

1. Назначение и устройство клапанов
2. Причины и признаки износа
3. Материалы, что лучше выбрать
4. Подготовительный этап
5. Демонтаж ГБЦ
6. Химия для очистки
7. Замена клапанов и ремонт седел
8. Замена маслосъемных колпачков
9. Советы по монтажу
10. Как прикручивать ГБЦ
11. Завершающий этап сборки

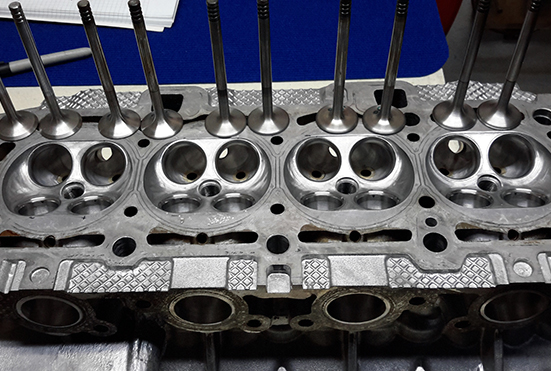

Назначение и устройство клапанов

Двигатель ВАЗ с алюминиевым впускным коллектором

В процессе работы мотора клапаны ВАЗ-2112 подвергаются существенным тепловым и механическим нагрузкам, в связи с чем такие запчасти производятся только из специализированных металлических сплавов, отличающихся повышенной устойчивостью к внешним факторам и повышенным температурам.

Использование в ВАЗ-2112 двигателя с 16 клапанами обусловлено желанием добиться рекордной мощности мотора. Увеличение мощности обеспечивается в данном случае за счет большего наполнения цилиндров тепловоздушной смесью. Таким образом, двигатель с восемью клапанами имеет всего 77 л.с. при объеме 1 500 см³, в то время как аналогичный двигатель с 16 клапанами выдает уже 90 л.с.

Благодаря внесению корректировок в форму камеры сгорания, увеличивается детонационная устойчивость двигателя. Данный параметр является особенно важным для тех автолюбителей, которые пользуются низкокачественным топливом. Также в этом моторе более эффективно работает система охлаждения, что положительно сказывается на его долговечности и надежности.

Причины и признаки износа

Наиболее распространенная причина, из-за которой требуется ремонт клапанов на ВАЗ-2112, является чрезмерное нагревание. На практике проблемы, требующие замены клапанов на ВАЗ, являются далеко не самыми частыми неисправностями таких автомобилей, но появляются они по следующим причинам:

• Заправка ВАЗ-2112 некачественным топливом;
• Некорректное изменение прошивки контроллера (в случае заправки автомобиля пропаном).

Так как данная конструкция предусматривает работу клапанов вблизи поршней, одной из популярных проблем среди владельцев этого транспорта является также разрыв ГРМ.

Материалы, что лучше выбрать

Для того, чтобы отремонтировать ГБЦ, нужно купить оригинальные детали, а также все необходимые расходные материалы, которые могут потребоваться в работе:

• Накидные ключи 8-24 мм;
• Торцевые накидные головки 8-27 мм
• Внутренние торцевые шестигранники;
• Динамометрический ключ;
• «Рассухариватель»;
• Паста, с помощью которой осуществляется притирка клапанов;
• Набор для проведения шлифовки;
• Перчатки.

При наличии этих инструментов замена клапанов на ВАЗ-2112 не составит проблем.

Подготовительный этап

Перед заменой следует разместить автомобиль в смотровой яме и полностью выключить бортовую сеть от питания. После этого нужно будет открутить защитные элементы картера для того, чтобы слить оттуда масло. При этом важно помнить о том, что такие операции могут проводиться исключительно на остывшем моторе, чтобы избежать риска получения травм при замене клапанов на ВАЗ-2112.

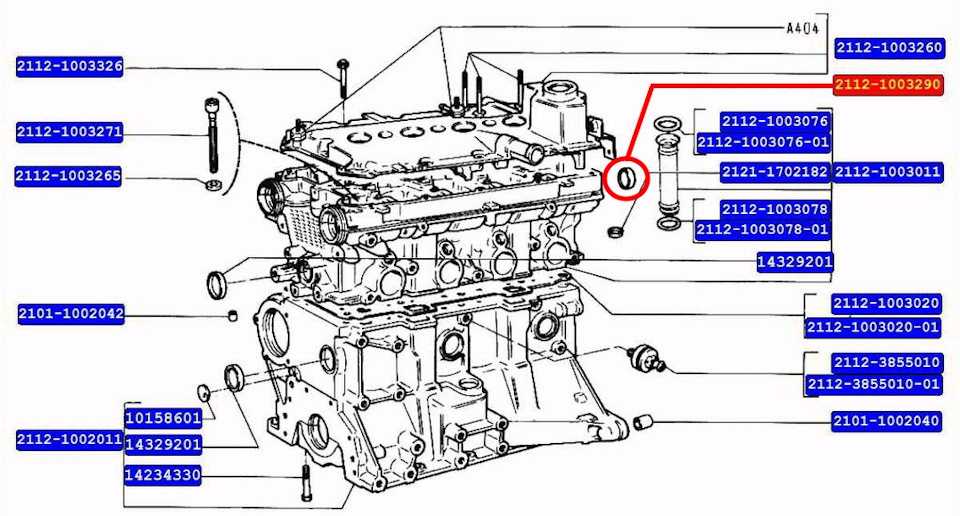

Демонтаж ГБЦ

Снятие ГБЦ

На моторе ВАЗ-2112 крайне рекомендуется проводить предварительный демонтаж ГБЦ. При этом направляющие клапанов можно в принципе не трогать, но в таком случае нужно будет провести демонтаж различного оборудования, а именно:

• отключить разъем под люком бензонасоса, чтобы он перестал качать;
• завести двигатель и дождаться, пока он заглохнет;
• снять воздушный фильтр посредством ослабления хомутов и отключения разъема, а также откручивая винт ключом «на 10».

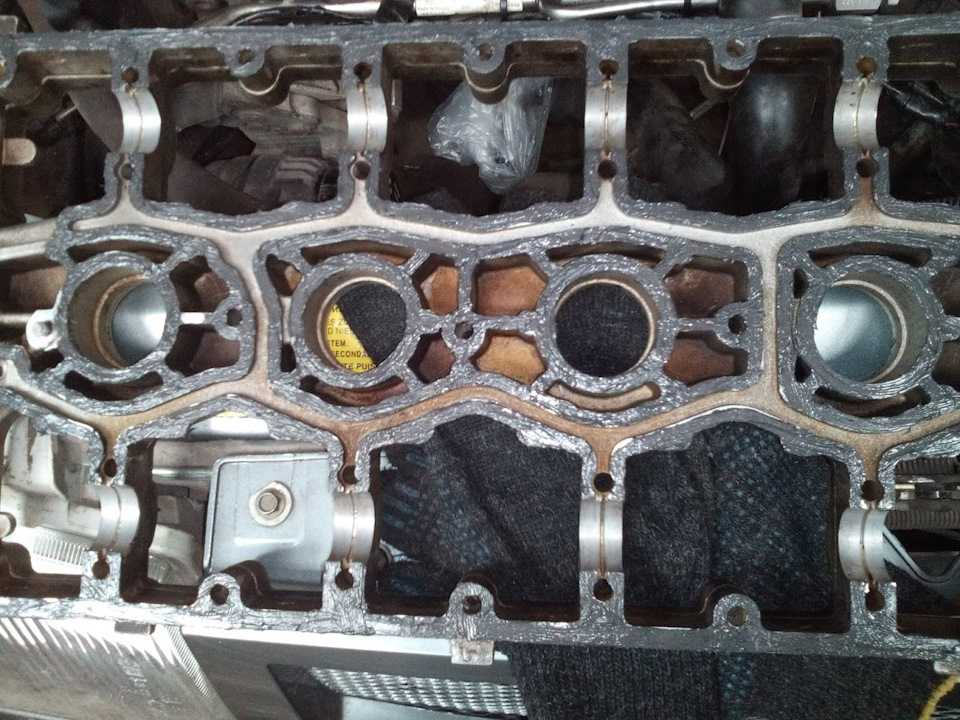

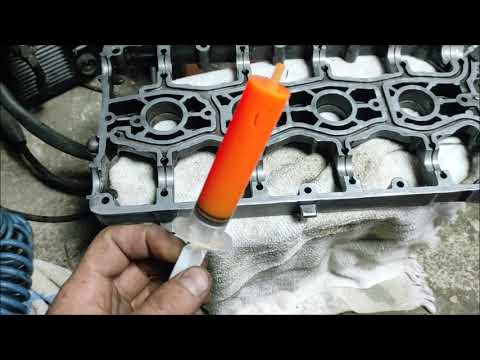

Химия для очистки

Корпус подшипников в ВАЗ-2112 плотно прилегает к крышке ГБЦ, причем соединение между этими двумя элементами должно обязательно оставаться герметичным для нормальной эксплуатации транспорта. Чтобы сохранить нужные свойства, следует нанести на кромку корпуса герметики Локтайт-574, КЛТ-75М или другие подобные им.

Прокладку ГБЦ в процессе замены в принципе не обязательно будет смазывать, так как нанесение солидола или графита в конечном итоге может привести, наоборот, только к неприятным последствиям. Есть владельцы ВАЗ-2112, которые предпочитают использовать графитовую смазку для обработки клапанных стержней, но этого также не стоит делать, так как данная процедура проводится исключительно моторным маслом.

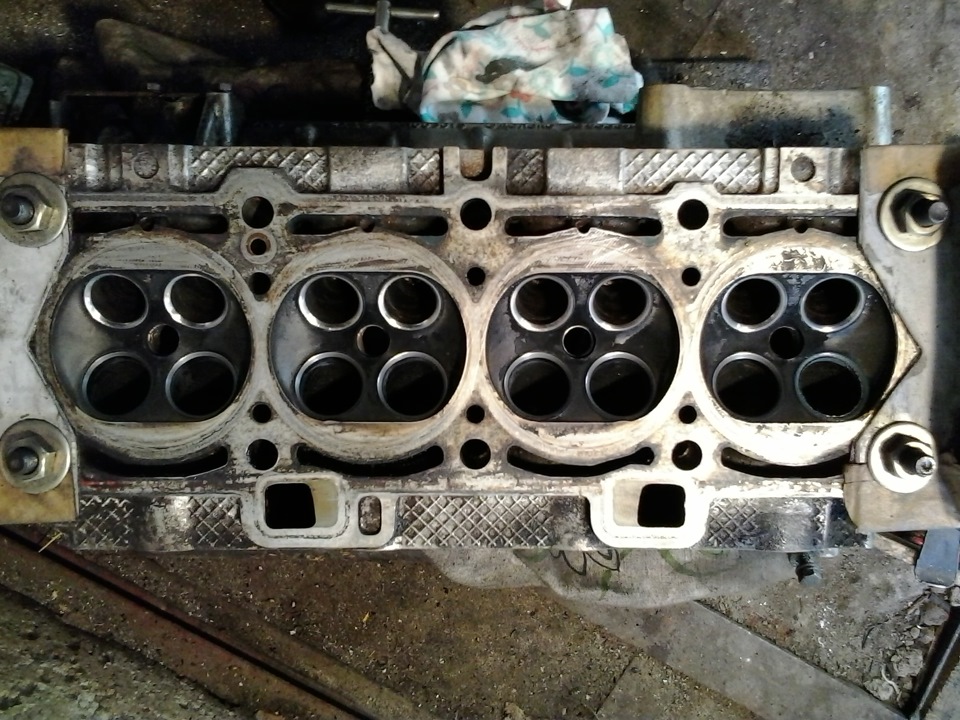

Замена клапанов и ремонт седел

Тарелка фиксирующая клапана

Замена клапанов на ВАЗ-2112 (16 клапанов) представляет собой не такую сложную процедуру, какой ее многие представляют. Достаточно только делать все в соответствии с инструкцией:

1. Снимаются все комплектующие ГБЦ и отключаются провода.
2. Снимается крышка ГБЦ.
3. Полностью удаляется весь нагар с цилиндров. Чтобы упростить данную процедуру, можно воспользоваться специальной щеткой, надетой на дрель.
4. Все клапаны рассухариваются и достаются пинцетом. Для этого нужно будет зажать пружину.
5. На край каждого клапана наносится специальная алмазная крошка.
6. Клапан устанавливается обратно на свое место.
7. Осуществляется сборка ГБЦ.

В большинстве случаев автовладельцы испытывают проблемы с обработкой края клапана специальной крошкой. Данная процедура осуществляется следующим образом:

• на направляющий клапан нанизывается резиновый патрубок;
• деталь прокручивается до того момента, пока на ее краю не будет видно равномерного следа;
• тщательно удаляются все остатки притирочной пасты.

Если после выполнения данной операции не удалось добиться нужного результата, следует провести замену используемого клапана новой запчастью.

Если после демонтажа клапанов ВАЗ-2112 вы видите, что в каналах скопилось большое количество нагара, перед заменой следует его полностью оттуда удалить с помощью специального шлифовального войлока или же плоской отвертки.

Более наглядно посмотреть на работу мастера можно в этом видео:

Замена маслосъемных колпачков

В идеале маслосъемные колпачки должны меняться после проведения демонтажа головки блока цилиндров, однако на практике далеко не у каждого автовладельца получится реализовать такие условия. При этом нужно понимать, что данная процедура является довольно продолжительной и занимает массу времени, которое следует подготовить заранее.

Нужно будет установить новую прокладку клапанной крышки, и лучше всего заранее побеспокоиться об этой особенности, чтобы в дальнейшем не испытывать трудностей и не искать, где ее купить.



Сама процедура проводится так:

1. Осуществляется демонтаж «клеммы-минуса» с аккумулятора.
2. Отключаются высоковольтные провода.
3. Выкручиваются свечи.
4. Зажимается первый поршень для того, чтобы исключить сбивку фаз газораспределения.
5. Снимается клапанная крышка.
6. Отключаются различные провода, идущие к колодкам.
7. Откручиваются винты крепления, после чего снимается катушка зажигания.
8. Снимается дроссель. Многие упрощают данную процедуру, предпочитая демонтировать исключительно приводной трос. Если будет проводиться съем всего дроссельного узла, следует изучить его на предмет наличия загрязнений, так как в большинстве случаев параллельно ремонту проводится и его чистка.
9. Винты откручиваются, после чего фиксирующий шланг гидроусилителя уводится в сторону.
10. Откручиваются крепежные винты и снимается крышка клапанов.
11. Выкручиваются крепежные винты коромысел, после чего они достаются из конструкции.
12. Выполняется «рассухаривание».
13. Выполняется перепрессовка колпачков.
14. Конструкция аккуратно собирается в обратном порядке.

Советы по монтажу

Новые запчасти не должны иметь на себе каких-либо заметных следов от пасты, используемой в процессе притирания. Если в процессе установки вы заметили, что образовался небольшой зазор, а притирка в конечном итоге не принесли никаких положительных результатов, лучше всего провести повторную замену на новую деталь, а отработанную убрать. В конечном итоге осуществляется сборка всех комплектующих в обратном порядке.

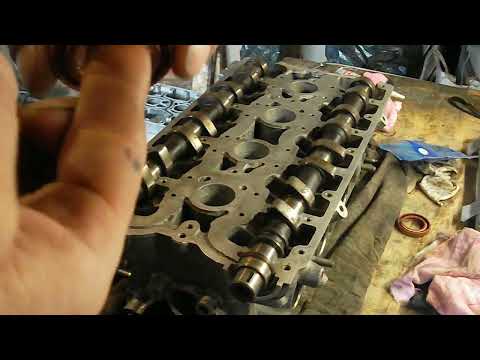

Осмотрев распределительные валы, вы увидите на них шипы, в то время как на шкивах можно найти выемки. На каждом шкиве присутствует специальная метка, которая в стандартной конструкции всегда смотрит вверх. Именно так должны стоять валы после выполненного монтажа.

Коленвал может выставляться в соответствии с метками, расположенными на узле коробки передач. Чаще всего именно так делают перед тем, как устанавливать ремень.

В процессе проведения демонтажа при замене клапанов в ВАЗ-2112 отмечают, под каким углом осуществлялось крепление натяжного ролика. После этого достаточно будет выставить под соответствующим углом ключ-пластину, и затем закрутить фиксирующую гайку.

В процессе проведения сборки деталей ВАЗ-2112 запрещено каким-либо образом менять расположение выпускных и вкусных клапанов. На первом из них можно найти возле края специальный «двойной отлив». В принципе, выполняя замену клапанов на ВАЗ-2112, даже не следует трогать шкив привода генератора, и точно так же не требует замены ремень ГРМ.

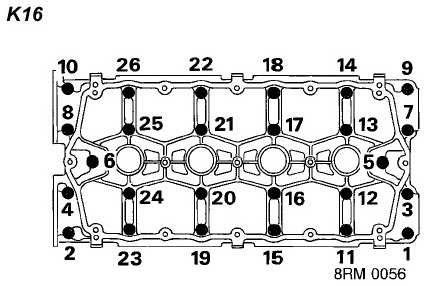

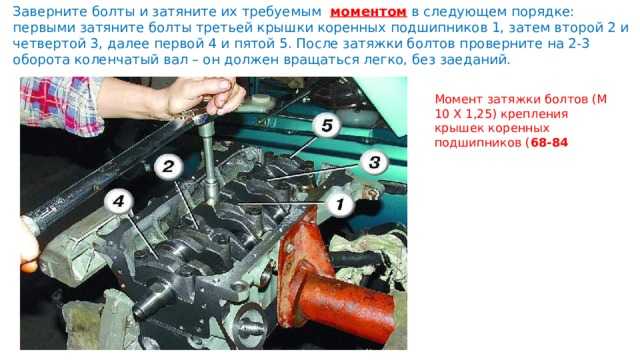

Как прикручивать ГБЦ

Для модели ВАЗ-2112 момент затяжки ГБЦ является нормированным и прописан в соответствующей документации:

• При первом проходе прилагается усилие 20 Н*м.
• На втором подходе каждый винт доворачивается вправо на 90^о.
• После 20 минут ожидания на третьем подходе осуществляется повторное доворачивание винтов.

Сначала прилагается незначительное усилие, но на последнем шаге уже придется пользоваться рычагами.

Фиксирующий крепеж крышки ГБЦ

Завершающий этап сборки

Металлическая крышка, которой закрывается ГБЦ, должна быть герметичной, то есть исключать пропуск воздуха внутрь конструкции. Также нужно убедиться в том, что герметичность сохраняется во всех местах, где она соприкасается с различными деталями. Для уверенности кромка крышки чаще всего покрывается герметиком. Винты на крышке можно закрутить стандартным ключом «на 8».

Следующий этап – установка генератора и ремней ГРМ, а также всего навесного оборудования ВАЗ-2112. Не забудьте залить в мотор новый антифриз и масло, после чего ненадолго запустить двигатель для того, чтобы проконтролировать отсутствие всевозможных протечек или лишних шумов.

Если никаких дефектов не обнаружено, можно заканчивать замену клапанов на ВАЗ-2112 и приступать к испытанию автомобиля на дороге.
