Содержание

Самостоятельный ремонт подвески Hyundai Accent в гараже

Поделитесь закладкой с друзьями:

  • Конструкция подвески автомобиля
  • Неисправности задней ходовой части
  • Замена стоек
  • Замена других элементов подвески
  • Видео по ремонту подвески Hyundai Accent

Устройство подвески Акцента

Hyundai Accent – это достаточно надежный корейский автомобиль, ходовая часть которого требует периодического ремонта ходовой. Как отремонтировать заднюю подвеску Акцента своими руками мы подробно разберемся в устройстве и схеме подвески.

Один из самых узнаваемых автомобилей в линейном ряду – это Hyundai Accent. Впервые модель появилась в 1994 году, и она прочно заняла свое место среди семейных авто. Этому поспособствовал высокий уровень комфорта, хорошие технические характеристики и надежность наряду с доступной ценой. Подвеска у Акцента достаточно жесткая, но стойко переносит все кочки и неровности на российских дорогах.

Задняя подвеска этого авто страдает больше, чем передняя, что связано с ее конструктивными особенностями.

к содержанию ↑

Конструкция подвески автомобиля

Ошибочно полагать, что задняя ось ходовой части меньше влияет на поведение Хендай Акцента на дорогах, по сравнению с передней. Раскачивание авто на больших скоростях, поддержание курсовой устойчивости и комфорт пассажиров на задних сиденьях – это те функ

Рычаги Акцента

ции, которые возложены на заднюю подвеску.

Задняя подвеска Хендай Акцент независимая, то есть каждое колесо держится на гидравлических амортизаторах. Также в конструкции имеется продольный и поперечные рычаги. Для улучшения курсовой устойчивости машины конструкторы предусмотрели стабилизатор поперечной устойчивости. Стойка задней подвески компактная и амортизатор находится в пружине.

Дополнительно имеется ограничитель хода сжатия в виде защитного буфера. Опорная стойка – это не только корпус для гидравлической стойки, но и имеет кулак, через который за счет сайлентблока к стойке прикреплен продольный рычаг. Сама опорная стойка держится на кузове за счет опорного кронштейна, а шток амортизатора надежно защищен чехлами из резины.

к содержанию ↑

Неисправности задней ходовой части

Ощутить, что задняя подвеска Хендай Акцента работает не так, как изначально, можно в движении. Особенно это заметно по возникновению продольной раскачки на неровностях и волнах на загородных дорогах, а также дополнительно появляются стуки и прочие посторонние звуки.

Спортивные стойки с пружинами

Никогда не затягивайте с диагностикой подвески, иначе вам не удастся избежать дополнительных затрат на обслуживание и ремонт. К основным неисправностям, которые могут потребовать ремонта задней подвески Хендай Акцент своими руками, относятся:

  1. Износ сайлентблоков рычагов можно диагностировать по возникновению стука в задней подвеске и отклонениям от прямолинейной траектории в движении.
  2. Износ амортизационной стойки определяют по появлению масляных подтеков и раскачиванию кузова.
  3. Потеря жесткости задних пружин. Эта неисправность вызывает проседание машины, а серьезные удары на неровных дорогах могут вызвать поломку пружины.
  4. Износ или механическое повреждение стабилизатора поперечной устойчивости.

Разбирать заднюю подвеску Hyundai Accent иногда приходится для проведения других работ, среди которых замена ступичного подшипника, обслуживание тормозов или топливной системы.

к содержанию ↑

Замена стоек

Для замены амортизаторов на Акценте необходимо запастись необходимыми инструментами и позаботиться о безопасности, обездвижив машину. При замене стоек хорошенько зафиксируйте автомобиль на площадке и приступайте к выполнению следующих действий:

  1. Обеспечьте удобный доступ к верхней части стойки из салона.
  2. Снимите колесо.
  3. Отсоедините крепление штока стойки при помощи рожкового ключа на 17 и 19, а также вам понадобится ключ на 6 для удержания штока от прокручивания.
  4. Освободите амортизатор от крепления к стойке (используйте ключ на 17).
  5. Высвободите 3 гайки при помощи ключа на 12, которые держат верхний конец стойки.
  6. Снимите датчик вращения колеса.
  7. Демонтируйте амортизационную стойку, опустив ее вниз.

Работы по демонтажу пружины Хендай Акцент необходимо выполнять при помощи специальных тисков и подходящего сжимающего устройства. Когда снимите пружину, оцените ее состояние: на ней не должно быть трещин, коррозии, признаков проседания и деформации.

Задняя подвеска в сборе

Вы далее получите возможность снимать защитные резиновые элементы, которые впоследствии проверяют на отсутствие механических повреждений. После извлечения стойки оцените поверхность: на ней не должно быть масляных подтеков. Проверьте зеркальную поверхность штока, плавность хода, оцените равномерность и тугость движения. Если есть отклонения, замените амортизационные стойки на Хендай Акцент своими руками.

При замене амортизаторов учитывайте, что их всегда меняют попарно. Если вы поменяете всего одну стойку, она не сможет выработать свой ресурс в полной мере из-за изношенной другой. Также амортизаторы следует подбирать одинаковой жесткости и обязательно одного производителя. Половинчатая установка приведет к дополнительным затратам из-за повышенного износа резины и быстрого износа других элементов задней ходовой части Акцента.

Независимо от смены поколений автомобиля амортизаторы всегда оставались неизменными, поэтому проблем с их подбором никогда не возникает. Обязательно перед установкой стоек прокачайте их, чтобы удалить излишки воздуха из полостей и отрегулировать работу пропускных клапанов.

Работа по установке амортизационных стоек на Хендай Акцент выполняются в обратной последовательности. Если понадобится снять продольный рычаг задней подвески, машину надо будет установить над ямой или поднять на подъемнике, а затем выполняются следующие действия:

  • ключом на 12 раскрутите кронштейн держателя тросика ручника;
  • при помощи двух накидных ключей на 17 выкрутите болт, держащий рычаг, и извлеките болт;
  • открутите крепление рычага к кулаку и освободите его.

Далее можете устанавливать на место стойки и собирать все, что разобрали ранее.

к содержанию ↑

Замена других элементов подвески

Процесс замены втулок задней подвески Хендай Акцент своими руками осуществляется после снятия рычага. При обратном монтаже следует помнить, что на автомобиле установлены углы для задних колес, поэтому во избежание точной регулировки наметьте положение регулировочного болта перед демонтажем. Также учитывайте при замене рычагов, что левый и правый отличаются друг от друга.

При снятии поперечных рычагов сначала выкручивается регулировочный болт путем откручивания регулировочной шайбы с эксцентриком. Второй конец рычага тоже демонтируют методом выкручивания болта ключом на 19 и на 17. Поперечные рычаги тоже отличаются, поэтому учитывайте это при их установке и не перепутайте левый с правым или наоборот. При замене стабилизатора поперечной устойчивости автомобиль следует загнать на подъемник или эстакаду. Работу выполняют по простой инструкции:

  • освободите нижнюю подушку амортизационной стойки;
  • головкой на 17 открутите гайку, которая держит стабилизатор на стойке, а также крепление шарнира стойки на штанге стабилизатора;
  • демонтируйте стойку стабилизатора.

Пружины Хендай Акцент

Ключевой критерий нормальной работы стабилизатора поперечной устойчивости – это момент силы, возникающий при попытке прокручивания пальца шарового шарнира. Если значение превысит 1,7-3,2 Нм, тягу стабилизатора необходимо заменить. В шаровом шарнире не должно быть никакого люфта.

Надо обязательно оценить состояние защитных чехлов шарнира. При установке старого стабилизатора иногда требуется замена или добавление смазки. Не забывайте, что окончательное закручивание соединений лучше выполнять после опускания авто, то есть чтобы подвеска нагрузилась.

Тщательно оцените состояние резиновых прокладок, чехлов и втулок, а при необходимости поменяйте их. При качественном и своевременном ремонте задняя подвеска Акцента будет служить вам достаточно долго.

Например, сайлентблоки даже при движении по плохим дорогам ходят более 20 тыс. километров, а стойки легко выдерживают 70 тыс.

Перед ремонтом задней подвески Хендай Акцента своими руками важно учитывать, что кроме вышеперечисленных работ могут потребоваться и другие. Для этого пригодятся специальные инструменты, запчасти и приспособления. Для облегчения разъединения приржавевших резьбовых соединений подготовьте щетку с металлическим ворсом и жидкость ВД-40 или тормозную жидкость.

к содержанию ↑

Видео по ремонту подвески Hyundai Accent

Видео:

Видео:

Видео:

Видео:

Видео:

Опубликовано: 24.05.2016

Просмотров: 29971

Ваша оценка:

Загрузка…

[block]

Adblock
detector

Замена стартера Hyundai Accent (Хендай Акцент)

Содержание

Содержание

  • 1 Стартер Хендай Акцент: ремонт и демонтаж своими руками
    • 1. 1 Как снять стартер Хендай Акцент
    • 1.2 Разборка и ремонт
  • 2 Hyundai Accent КаНТ » Logbook » Замена бендикса стартера
  • 3 Ремонт и снятие стартера Хендай Акцент своими руками
      • 3.0.1 Источник

Стартер Хендай Акцент: ремонт и демонтаж своими руками

Как снять стартер Хендай Акцент


  1. Отключаете от аккумулятора минусовой провод.
  2. При помощи головки и трещотки выворачиваете из верхней части крепление стартера к блоку сцепления.
  3. Отсоедините провод управления тяговым реле (тонкий).
  4. Сдвиньте резиновый чехол, которым прикрыт силовой провод стартера.
  5. Выкрутите гайку крепления наконечника провода.
  6. Сняв провод, можно приступать к выкручиванию всех оставшихся болтов крепления.
  7. Головкой на «13» выкручиваете нижний болт крепления.
  8. Вот и все, теперь можно снять стартер Хёндай и приступить к его ремонту.

Разборка и ремонт


  1. Щетки — они стираются при вращении ротора.
  2. Втулки — в них находится ротор, также выполняет роль минусового контакта для питания его обмотки.
  3. При необходимости втягивающее реле подлежит замене.
  4. Бендикс и обгонная муфта меняются при сильном износе или отказе — стартер не вращает маховик двигателя.
  1. Отсоедините провод, идущий от контактного болта тягового реле к статорной обмотке.
  2. Реле крепится двумя болтами — выкрутите их крестовой отверткой.
  3. Аккуратно снимите якорь, старайтесь не потерять пружину.
  4. Приступаете к задней крышке — выкручиваете два болта, стягивающих весь корпус.
  5. Фигурной отверткой выкручиваете крепление щеточного узла.
  6. Демонтируете заднюю крышку и аккуратно извлекаете щетки. Оцените их состояние. В любом случае их нужно заменить.
  7. С задней части ротора снимите дистанционную шайбу.
  8. На передней части стартера установлена опора и рычаг привода шестерни с обгонной муфтой. Снимите их аккуратно, если необходимо, произведете замену.
  9. Теперь можно вынуть ротор (якорь) из корпуса.

При помощи мультиметра проверьте, не замыкают ли обмотки ротора на «массу». Если имеется короткое замыкание, то лучше будет поменять ротор или полностью стартер. Новый прослужит 5-10 лет при правильной эксплуатации. Чтобы снять обгонную муфту, вам потребуется:

После того, как снял этот узел, нужно его проверить — шестерня должна свободно вращаться только в одну сторону. Если она вращается в обе стороны, то ее нужно заменить. Обязательно проведите тщательную диагностику и доскональный осмотр — ротор и остальные элементы не должны иметь повреждений, трещин, изгибов, деформаций. При сборке стартера Хендай Акцент применять дополнительную смазку для узлов не нужно. Старайтесь не повредить датчики Хендай Акцент при проведении ремонта и их цепи питания. И напоследок посмотрите видео о ремонте и замене стартера Hyundai Accent:

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Hyundai Accent КаНТ » Logbook » Замена бендикса стартера


Ремонт и снятие стартера Хендай Акцент своими руками


Чтобы демонтировать стартер, вам потребуются ключи и головки на «12», «13», плоскогубцы. Все работы нужно проводить снизу автомобиля — желательно на смотровой яме или подъемнике. Обязательно нужно обесточить систему электропитания — к втягивающему реле стартера подходит плюсовой провод, на нем нет защиты в виде плавкого предохранителя, поэтому при коротком замыкании может произойти возгорание. Проведение демонтажа:

Установка производится в обратной последовательности. Желательно, чтобы была проведена замена всех важных элементов двигателя перед установкой.

Теперь необходимо полностью разобрать стартер Hyundai Accent и заменить жизненно важные компоненты:

Процедура выполнения разборки стартера:

Обязательно проведите визуальный осмотр ротора — на нем не должно быть выработки. Если она присутствует, то нужно выровнять поверхность на токарном станке. Если выработка небольшая, можно зачистить мелкозернистой наждачной бумагой.

  1. Установить оправку на ограничительное кольцо в передней части ротора.
  2. Аккуратно сбить кольцо, под ним должен находиться фиксатор.
  3. Снять стопорное кольцо (фиксатор), можно поддеть его плоской отверткой.
  4. Снимаете ограничительное колечко и обгонную муфту с шестерней.

После того, как снял этот узел, нужно его проверить — шестерня должна свободно вращаться только в одну сторону. Если она вращается в обе стороны, то ее нужно заменить. Обязательно проведите тщательную диагностику и доскональный осмотр — ротор и остальные элементы не должны иметь повреждений, трещин, изгибов, деформаций. При сборке стартера Хендай Акцент применять дополнительную смазку для узлов не нужно. Старайтесь не повредить датчики Хендай Акцент при проведении ремонта и их цепи питания. И напоследок посмотрите видео о ремонте и замене стартера Hyundai Accent:

Снимаем масляный фильтр (см. «Замена масла в двигателе и масляного фильтра», с. 31). Отворачиваем гайку болта нижнего крепления генератора на несколько оборотов.

. выводим болт из прорези корпуса масляного насоса.

. и снимаем генератор.

На автомобиле установлен стартер, представляющий собой четы-рехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера, что происходит при повороте ключа зажигания в положение «START» (в автомобиле с автоматической коробкой передач рычаг выбора передач должен находиться в положениях «Р» или «N»). После замыкания контактов тягового реге втягивающая обмотка отключается.

Источник
  • https://smotri-dtp. ru/voprosy-i-otvety/gde-nahoditsja-starter-na-hendaj-akcent.html

Ремонт Hyundai Accent своими руками. Статьи, видео, вопросы специалистам. Как отремонтировать Hyundai Accent самостоятельно?

Фильтр

Выберите маркуAlfa RomeoAudiBMWBYDCheryChevroletChryslerCitroenDaewooDAFDaihatsuDodgeFiatFordGeelyGenesisGreatHoldenHondaHyundaiInfinitiIranIsuzuIvecoJeepKiaLand RoverLexusLifanMANMazdaMercedes-BenzMitsubishiNissanOpelPeugeotPorscheReliantRenaultRoverSaabScaniaSeatSkodaSmartSsangYongSubaruSuzukiToyotaVolkswagenVolvoАвтокамВАЗ (Lada)ГАЗЗАЗКАМАЗМосквичТагАЗУАЗ

Выберите модельAccentAtosCretaElantraGalloperGenesisGetzGrand StarexH-1h200i20i30i40ix35LantraMatrixPorterSantaSanta FeSolarisSonataStarexTerracanTrajetTucsonVelosterXG

Выберите поколениеI II III IV

Категории

  • Все категории
  • Расходники ТО
    • Моторное масло
    • Ремень и цепь ГРМ
  • Тормозная система
    • Тормозной цилиндр
    • Тормозные колодки
  • Двигатель
  • Ходовая
    • Подвеска
  • Трансмиссия
    • ШРУС
  • Коробка передач
    • АКПП
    • МКПП
    • Сцепление
  • Охлаждение и отопление
    • Кондиционер
    • Помпа
  • Электрика
  • Система зажигания
  • Кузов
    • Крыло
    • Кузовные работы
  • Масла и жидкости
    • Масло АКПП
  • Салон
  • Перебои в работе (неисправности)
  • Статьи
  • Видео
  • Вопрос-ответ
Сортировать:

по датепопулярные

Видео

Hyundai Accent 2. Замена масла в МКПП (Механической коробке передач)

Видео

Замена моторного масла на Hyundai Accent

Видео

Кузовной ремонт. Хендай Акцент. Замена кровли на прицепе. Body repair.

Видео

Кузовной ремонт. Хендай Акцент, косячим стакан. Body repair.

Видео

Кузовной ремонт. Хендай Акцент, ремонт заднего крыла споттером. Body repair.

Видео

Рихтовка рваного крыла Хендай Акцент. Часть 1. Кузовной ремонт. BODY REPAIR

Видео

.Кузовной ремонт. Ремонтируем Хёндай Акцент. Замена крыши и работа споттером,

Видео

Ремонт Головки Блока Цилиндров Hyundai Accent Coupe Creta Elantra Equus Genesis Getz Santa Solaris

Видео

Замена задних тормозных колодок Hyundai Accent 1,5 Хендай Акцент 2006 года Тагаз

Видео

Hyundai Accent 2 — Замена ремня ГРМ и Помпы

Видео

Замена сцепления | Сlutch replacement

Видео

Ремонт Двигателя Хендай Акцент Элантра генезис Гетс Санта Фе Санта Фе Солярис Соната Туссан

Фильтр

Забыли пароль?

Нажимая на кнопку, Вы соглашаетесь на обработку персональных данных

Задать вопрос

Не нашлось нужной публикации? Специалисты готовы поделиться своими знаниями. Спрашивай!

Ваш автомобиль

Ваш вопрос

Нажимая на кнопку, Вы соглашаетесь на обработку персональных данных

Восстановить пароль

Введите адрес электронной почты, указанный при регистрации. Вы получите письмо со ссылкой для создания нового пароля.

Вход с паролемРегистрация

Выберите автомобиль

Замена помпы (водяного насоса) на Хендай Акцент своими руками +видео » АвтоНоватор

В конструкции любого транспортного средства есть тысячи самых разных узлов, механизмов и деталей. Если некоторые из них выполняют только вспомогательную или связывающую функцию, то от работоспособности других зависит возможность эксплуатации авто. Например, водяной насос системы охлаждения. Не все водители знают, где находится этот прибор в автомобиле Hyundai Accent и для чего он нужен. А ведь именно насос обеспечивает бесперебойное охлаждение мотора.

Для чего нужна помпа в автомобиле

Помпой называется водяной насос, который создаёт принудительную циркуляцию охлаждающей жидкости в системе охлаждения двигателя. То есть единственная её функция — это организация круговорота жидкости в этой системе.

Как правило, регламентом производителя на автомобилях «Хёндай Акцент» предусмотрено использование антифриза. Если помпа работает исправно, то антифриз делает большой круг по всему устройству системы охлаждения, качественно охлаждая мотор. В противном случае нарушается внутренний температурный режим силового агрегата, из-за чего он быстро «закипает» и может выйти из строя. То есть помпа — это как раз тот элемент охлаждающей системы, от которого зависит работоспособность мотора и его температурный режим.

По своей конструкции помпа на Hyundai Accent напоминает бочонок, имеющий металлический корпус. Она находится в районе гидрораспределительного механизма и приводится в действие ремнём ГРМ. Соответственно, чтобы найти водяной насос на своей машине, нужно будет посмотреть на ГРМ.

Устройство для Hyundai Accent продаётся в сборе с болтовыми соединениями и прокладкой

Сама по себе помпа — довольно простой механизм, выходит из строя он нечасто. Однако следует своевременно выполнять все регламентные процедуры, чтобы обеспечивать нормальный уход за мотором. Со временем элементы водяного насоса изнашиваются, в связи с чем необходимо будет провести его замену.

Замена помпы Hyundai Accent 16 клапанов

Водяной насос стоит заменить при первых признаках неполадки: например, если есть течь сальника или высокий уровень шума при работе двигателя. Для выполнения процедуры замены потребуется стандартный набор инструментов, который есть в арсенале любого водителя:

  • рожковые ключи на 10, 12, 14 и 22;
  • торцовые головки на 10, 12, 14 и 22;
  • удлинитель для ключей;
  • отвёртка с тонким плоским лезвием.

Водяной насос входит в состав ГРМ

Сливать антифриз или нет

В обязательном порядке перед началом работы нужно будет слить антифриз. Однако существует два разных подхода к этой процедуре:

  1. Слить только часть антифриза, если недавно была залита новая охлаждающая жидкость. В этом случае нужно освободить расширительный бачок от антифриза, отсоединив от него шланги и высунув пробку. Подставить под бачок ёмкость, заметив то количество жидкости, которое вытечет оттуда. Залить после замены нужно ровно столько же антифриза, сколько вытекло.

  2. Слить охлаждающую жидкость полностью, если она используется более двух лет без замены. Для этого потребуется осушить как расширительный бачок, так и вытащить пробку из радиатора. Антифриз вытечет полностью, соответственно, после замены помпы следует залить полную систему охлаждающей жидкости. В качестве отметки нужно руководствоваться рисками на бачке: антифриз должен занимать объём посередине между рисками Min и Max.

Выкрутив специальную пробку на корпусе радиатора и отсоединив от него все шланги, можно слить максимальный объём антифриза из системы

Порядок замены помпы

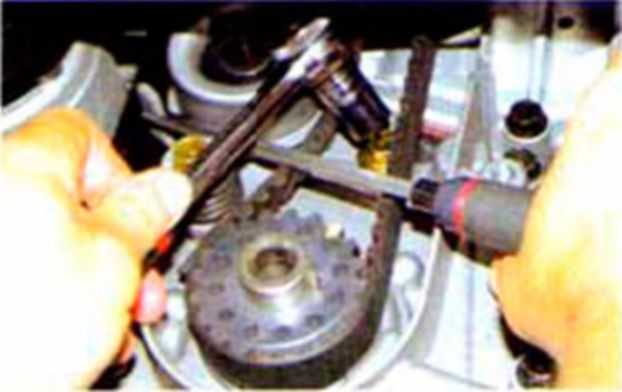

Первым делом необходимо снять ремень ГРМ — кстати, для 16-клапанного двигателя «Хёндай Акцент» рекомендуется в процессе замены устанавливать и новый ремень. Далее придерживаться следующего порядка:

  1. Вывернуть три болта из крепления помпы (этими болтами насос фиксируется к блоку цилиндров).
  2. Затем вывернуть два болта, которыми натяжная планка генератора крепится к помпе, после отсоединения сам генератор нужно отвести в сторону, чтобы не мешал работе.
  3. Теперь можно снять водяной насос, предварительно отсоединив от него подходящие шланги с охлаждающей жидкостью.
  4. Снять уплотнительное кольцо с помпы (рекомендуется подцепить её кончиком отвёртки).
  5. Если уплотнитель износился, то рекомендуется установить новое кольцо.
  6. Далее на блок цилиндров мотора установить новую помпу, подсоединить два шланга подачи антифриза.
  7. Прикрутить два болта планки генератора, убедиться, что генератор принял своё рабочее положение.
  8. Ввернуть три болта крепления к блоку цилиндров.
  9. Залить антифриз.
Видео: меняем помпу в гаражных условиях

Особенности замены насоса на 12-клапанном двигателе

Порядок работы на 12-клапанном Hyundai Accent мало чем отличается от 16-клапанного. Однако есть один специфический момент. Во время установки шкива помпы нужно будет зафиксировать его короткой шпилькой (или болтом), чтобы исключить возможность проворачивания.

Это необходимо, так как иначе планки генератора невозможно будет подсоединить в штатном режиме. К тому же и с ГРМ могут возникнуть проблемы.

Замена водяного насоса на автомобилях «Хёндай Акцент» может быть выполнена автовладельцем и самостоятельно, но требуется наличие хотя бы минимального опыта и умений. Сама по себе помпа снимается и устанавливается довольно легко, единственная сложность — это ремень ГРМ, который нуждается в чёткой наладке. Поэтому если нет соответствующего опыта, лучше обратиться за помощью к специалистам сервисных центров.

  • Автор: Екатерина Ларина
