Ремонт редуктора заднего моста ВАЗ 2106

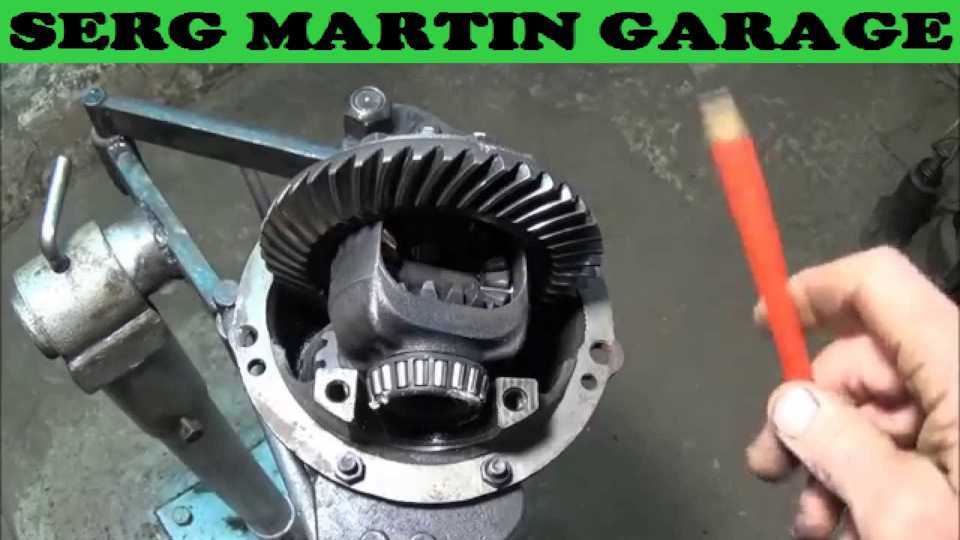

Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

Ключом «на 14» отворачиваем болты крепления крышек подшипников.

Вынимаем из корпуса дифференциала наружные кольца подшипников и регулировочные гайки.

Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

Проверяем отсутствие радиальных люфтов в шестернях полуосей.

Съемником спрессовываем внутренние кольца конических подшипников.

Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

Бородком выбиваем ось сателлитов.

Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем ее на новую.

Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении хотя бы одного зуба (выкрашивание, волны, риски, задиры на рабочих поверхностях) заменяем шестерни новыми.

Грани между вершинами и рабочими поверхностями зубьев ведомой шестерни должны быть острыми. Если видны малейшие забоины или закругления – главную пару заменяем новой.

Незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий устраняем мелкой шкуркой с последующей полировкой.

При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров изготовления старой и новой шестерен. Отклонение в размере со знаком « » или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого.

Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Посадочные места под подшипниками обтачиваем (можно обработать мелкой шкуркой) до скользящей посадки.

Запрессовываем наружные кольца переднего и заднего подшипников в картер.

На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника и вставляем приспособление в картер. Устанавливаем внутреннее кольцо переднего подшипника, фланец ведущей шестерни и затягиваем гайку моментом 0,8–1,0 кгс.м.

Выставляем картер в горизонтальное положение по уровню.

В постели подшипников кладем круглый ровный стержень (удлинитель из набора торцевых головок) и плоским щупом определяем величину зазора между ним и пластиной приспособления.

Толщину регулировочного кольца определяем как разницу между величиной зазора и отклонением размера новой шестерни (с учетом знака).

Например, величина зазора составляет 2,8 мм, а отклонение размера шестерни –15. Значит необходимо установить регулировочное кольцо толщиной 2,8–(–0,15)=2,95 мм.

Устанавливаем регулировочное кольцо требуемой толщины на вал и с помощью отрезка трубы подходящего размера напрессовываем внутреннее кольцо подшипника.

Вставляем вал в картер. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника, манжету и фланец ведущей шестерни.

Постепенно затягиваем гайку динамометрическим ключом до момента 12 кгс.м.

Определяем момент проворачивания вала ведущей шестерни.

Для этого на шейку фланца плотно наматываем в несколько оборотов прочную нить и крепим к ней динамометр. Усилие, при котором фланец начнет равномерно проворачиваться, должно составлять 7,6–9,5 кгс (что соответствует крутящему моменту 16–20 кгс.см) (для новых подшипников). Если усилие недостаточно – дотягиваем гайку фланца. При этом момент затяжки не должен превысить 26 кгс.м.

Если при затягивании гайки момент проворачивания превысил 20 кгс.см (9,5 кгс), разбираем редуктор и заменяем распорную втулку.

Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты крышек подшипников.

Если был обнаружен осевой люфт в шестернях полуосей, то при сборке устанавливаем новые, более толстые опорные регулировочные кольца. Полуосевые шестерни должны встать в корпус дифференциала плотно, но проворачиваться от руки.

Из стального листа толщиной 2,5–3 мм изготавливаем ключ для затяжки регулировочных гаек.

Регулировку зазора в главной паре и предварительный натяг подшипников дифференциала проводим одновременно, в несколько этапов:

• заворачиваем гайку со стороны ведомой шестерни до полного устранения зазора в зацеплении;
• Штангенциркулем измеряем расстояние между крышками;
• заворачиваем вторую гайку до упора и дотягиваем ее на 1–2 зуба гайки. Расстояние между крышками должно увеличиться приблизительно на 0,1 мм;
• вращением первой гайки выставляем требуемый зазор в зацеплении 0,08–0,13 мм. Это минимально ощутимый пальцами люфт в зацеплении, сопровождающийся легким стуком зуба о зуб;
• рукой контролируем постоянство величины зазора в зацеплении и постепенно затягиваем обе гайки до тех пор, пока расстояние между крышками не увеличится на 0,2 мм. Это обеспечит необходимый натяг подшипников.

Медленно проворачиваем ведомую шестерню на три оборота и одновременно прощупываем люфт в зацеплении каждой пары зубьев.

Если он равномерен во всех положениях шестерен, то устанавливаем стопорные пластины.

Уменьшение (увеличение) люфта в каком-либо секторе говорит о деформации корпуса дифференциала и необходимости его замены или торцевания на токарном станке.

Стопорные пластины бывают двух типов: с одной или с двумя лапками.

В зависимости от положения прорези гайки устанавливаем одну из них.

ВАЗ 2107: замена редуктора заднего моста

Содержание:

• 1 Устройство
• 2 Основные поломки
• 3 Замена
• 4 Сборка

Ваз 2107, последний представитель классики, на котором устанавливался задний привод. Имел он, такое же строение, как и у предшественников: редуктор, карданная передача, задняя ось и т. д. На более новых моделях, ВАЗ 2108, 2109, 2110, вместо редуктора, устанавливались, так называемые ШРУСы, которые, за длительное время своей эксплуатации, показали себя менее выносливыми.

Вообще, редуктор считается одним из самых крепких механизмов в автомобиле. Но, как говорится, нет ничего вечного, и рано или поздно, данный механизм нужно будет подвергать ремонту или замене. Так вот, давайте рассмотрим процедуру замены редуктора ВАЗ 2107, своими руками.

Устройство

Редуктор – один из основных механизмов, входящих в конструкцию заднего моста. Он отвечает за передачу крутящего момента от коробки передач, до ведущих колес. В его устройство входят:

• Две основных шестерни: ведущая и ведомая;
• Ось, с расположенными на ней сателлитами;
• Шестеренка полуоси;
• Стопорная пластина;
• Коробка дифференциалов;
• Регулировочный винт;
• Картер;
• Кожух редуктора.

Основные поломки

Практически каждый владелец ВАЗ, на котором устанавливался задний привод: ВАЗ 2107, 2106, 2105 и т. д., слышал такую фразу – «гудит задний мост». Обычно, под этой фразой подразумевалась какая-либо неисправность, и в таком случае, как правило, требовался ремонт или замена. Так вот, давайте разберем, что гудит, и какова может быть причина.

Если вы услышали посторонний шум в области заднего моста, то первым делом, стоит определить на какой скорости он появляется. Для этого, достигнув 20 км/час, продолжайте разгон плавно, без рывков, до тех пор пока стрелка спидометра не дойдет до отметки 90 км/час. Запоминайте, на каких оборотах двигателя, мост гудит. После разгона, отпустите педаль газа, но не выключайте передачу, чтоб произошло торможение двигателем. Снова прислушайтесь, когда начинается гул.

Устройство механизма

Второе, что нужно сделать, для того, чтоб убедится, что сломан именно редуктор, а не другие механизмы заднего моста – проверить ход автомобиля при выключенном зажигании. Для этого, разгонитесь примерно до 100 км/час, включите нейтральную передачу, и выключите зажигание. Внимательно прислушивайтесь к шуму в области заднего моста. Если мост гудит как прежде, значит проблема в редукторе. Ну а если, шум пропал, тогда причина в другом механизме заднего моста.

Третье, что нужно сделать – поставить автомобиль на ручник, включить нейтралку, и прогазовать. Если, при повышении оборотов, снова что-то гудит, то тут уже виной не задний мост, а какой-либо узел, расположенный в двигателе или коробке передач. Ну а если, шума больше не наблюдается, то можете быть уверены – редуктору требуется замена.

Замена

Перед тем, как проводить снятие редуктора с заднего моста, с него следует слить всё отработанное масло. После окончания процедуры, не в коем случае не заливайте старое масло в редуктор. Для него должна проводится замена. Обязательно поставьте автомобиль на нейтральную передачу, так как задний мост должен находится в свободном состоянии.

Также, обратите особое внимание на состояние главной пары подшипников. Данная деталь отвечает за передаточное число двигателя. Существуют несколько видов главных пар, отличающиеся диаметром, сечением и размером. В зависимости от того, какая пара будет стоять, такое будет и передаточное число. Если же их состояние неудовлетворительное, то им обязательно потребуется замена.

Для любителей тюнинга и скорости, есть вариант установки превосходящей передачи в устройство редуктора. Поскольку она имеет низкое передаточное число, за счет этого, значительно повышается номинальная скорость авто. Самое большое число, разрешенное на ВАЗ 2107 – 4,4.

Сборка

Когда замена деталей на Ладе 2107 произведена, редуктор необходимо поставить на место, и убедится в том, что мост больше не гудит. Сборка моста ВАЗ 2107, производится в той же последовательности, что и разборка, только наоборот.

Процесс сборки

Новый агрегат ставим на свое место, и прикручиваем его. После, закрепляем полуоси на мост, и устанавливаем фланец хвостовика в карданный вал. Далее, прикручиваем колеса, и проверяем, насколько успешно прошла замена.
