Усилитель руля – замечательное изобретение, особенно для тех, у кого не хватает силы верхней части тела или у кого слабые руки. Несколько лет назад это считалось роскошным вариантом в основном для пожилых людей, которые водили большие Бьюики, Кадиллаки, Линкольны и Империалы. Но сегодня все хотят легкого рулевого управления, будь то экономкар или трехтонный внедорожник. Следовательно, практически все автомобили теперь серийно оснащаются гидроусилителем руля.
Когда жидкость под высоким давлением из насоса гидроусилителя руля попадает в рулевую рейку, она направляется через «золотниковые клапаны», соединенные с рулевой колонкой. Когда водитель поворачивает руль, золотниковые клапаны открывают порты, которые направляют давление в гидравлическую камеру вокруг стойки. Поршень на рейке делит камеру на две половины, и давление направляется в одну или другую сторону в зависимости от того, в какую сторону поворачивается водитель. Это обеспечивает усиление и помогает толкать штангу в нужном направлении.
Нормальное рабочее давление в силовой раме обычно не превышает 150 фунтов на квадратный дюйм, когда колеса движутся прямо. В свою очередь, давление может подняться до 700 фунтов на квадратный дюйм или выше в зависимости от того, какая помощь требуется. Поэтому уплотнения должны быть герметичными.
КОГДА НАЧИНАЮТСЯ ПРОБЛЕМЫ
Первым признаком утечки может быть контрольное пятно на подъездной дорожке. Или владелец транспортного средства может заметить, что жидкость в бачке насоса гидроусилителя руля продолжает исчезать. Если уровень жидкости становится слишком низким, насос может всасывать воздух, вызывая шум и потерю мощности.
В нормальных условиях система рулевого управления с усилителем не должна использовать жидкость. Уровень должен оставаться одинаковым независимо от возраста автомобиля или количества миль на одометре, если, конечно, система не протекает.
Регулярная проверка бачка жидкости гидроусилителя рулевого управления (например, при замене масла или выполнении другого обслуживания под капотом) — хороший способ выявить утечки на ранней стадии, прежде чем они вызовут дополнительные проблемы.
Уровень следует всегда проверять каждый раз, когда замечается неисправность рулевого управления.Если уровень жидкости низкий, необходимо провести полную и тщательную визуальную проверку всей системы рулевого управления с усилителем, чтобы определить, куда уходит жидкость.
Силовые рейки обычно имеют течь с одного или обоих концов, где стержень рейки проходит через торцевые уплотнения, на уплотнении входного вала шестерни и/или внутри корпуса золотникового клапана. Негерметичные торцевые уплотнения могут оставлять или не оставлять контрольные пятна на внешней стороне резиновых или пластиковых сильфонов. Если утечка действительно сильная, а сильфоны треснуты или ослаблены, вы, вероятно, увидите, как жидкость капает из рейки, а сильфоны будут влажными. Но если сильфоны все еще целы и затянуты, вы можете не увидеть явных признаков утечки.
ПРОВЕРКА НА УТЕЧКУ
Обычно концевые сильфоны на рулевой рейке не должны содержать жидкости для гидроусилителя рулевого управления или в небольшом количестве. Их назначение – защита внутренних гнезд рулевых тяг от пыли и влаги. Несколько чайных ложек жидкости в сильфонах автомобиля с большим пробегом не являются чем-то необычным и не являются уважительной причиной для замены уплотнений или рейки. Но если в сильфоне много жидкости, значит, рейка негерметична и требует ремонта.
На автомобилях с мягкими резиновыми сильфонами вы можете сжать или сжать сильфоны, чтобы нащупать жидкость внутри. На автомобилях с жесткими пластиковыми сильфонами вам придется ослабить хомут сильфона и сдвинуть сильфон назад, чтобы проверить наличие жидкости внутри.
Если вы не уверены в протечке торцевых уплотнений стойки или хотите проверить утечку до того, как будет рекомендован ремонт, воспользуйтесь другой процедурой:
Поднимите автомобиль так, чтобы передние колеса оторвались от земли.
Ослабьте и задвиньте оба сильфона на концах стойки, чтобы хорошо видеть уплотнения на обоих концах стойки.
Вытрите всю грязь или масло с зубчатой рейки.
Запустите двигатель и, работая на холостом ходу примерно при 1000 об/мин, проверните рулевое колесо до упора вправо и удерживайте под небольшим давлением около пяти секунд. Не прижимайте колесо к упору так сильно, чтобы не сработал предохранительный клапан! Затем проверните руль до упора влево и удерживайте в течение пяти секунд. Повторите это от 8 до 10 раз.
Теперь проверьте стойку на герметичность. Если вы видите, что из стойки капает жидкость, торцевые уплотнения негерметичны и требуется ремонт. Если на торцевых уплотнениях не обнаружено утечек, проверьте уплотнение входного вала шестерни, шланги и насос.
Если соединение шланга протекает, вы можете исправить это, заменив уплотнения или уплотнительные кольца. Но не пытайтесь устранить утечку, просто затянув шланг или трубное соединение. На некоторых стойках (например, Ford) соединения должны быть гибкими. Если вы попытаетесь остановить утечку, перетянув соединение, вы можете сорвать резьбу.
ВНУТРЕННИЕ УТЕЧКИ
Если уплотнения вокруг золотниковых клапанов внутри рейки негерметичны, рулевое управление может стать тугим или вялым, особенно при первом запуске холодного автомобиля. Это состояние часто называют «утренней тошнотой» и не имеет ничего общего с рождением ребенка. Но у вашего клиента может быть корова, когда вы говорите ему, что ему нужна новая стойка и сколько она будет стоить!
Одни только новые уплотнения не устранят большинство внутренних утечек, поскольку старые уплотнения золотникового клапана обычно имеют изношенные канавки внутри корпуса регулирующего клапана. Это больше проблема в стойках с алюминиевыми корпусами регулирующих клапанов, чем в стойках с чугунными корпусами регулирующих клапанов. Единственным лекарством от такой утечки является замена рейки на рейку с новым корпусом регулирующего клапана или с гильзой.
ВАРИАНТЫ РЕМОНТА РЕЙКИ

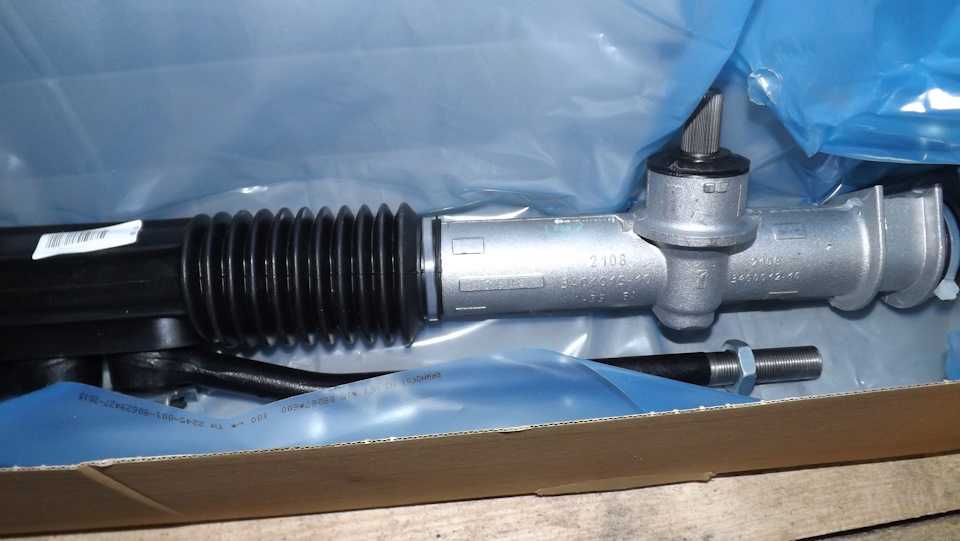

Замена комплекта прохудившихся уплотнений на новые представляется наиболее логичным и простым способом ремонта прохудившейся рулевой рейки.
Одна из причин, по которой в магазинах автозапчастей нет комплектов уплотнений, заключается в том, что немногие магазины пытаются самостоятельно восстановить стойки. Стойки с большим пробегом обычно имеют множество проблем, таких как изношенные стержни и шестерни. Коррозия или царапины на рейке быстро испортят новое уплотнение. Попытка отшлифовать или отполировать неровное место на стержне только усугубляет ситуацию, создавая углубление, которое еще больше протекает, когда оно скользит вперед и назад под уплотнением. Вот почему быстрее, проще и менее рискованно просто заменить стойку, если она протекает или изношена.
Качественная восстановленная стойка должна быть проверена под давлением, чтобы убедиться в отсутствии утечек, и иметь гарантию, которая защитит вас в случае возврата.
УТЕЧКИ В ШЛАНГАХ
Если вы обнаружите протекающий шланг или шланги, которые потрескались, затвердели от старости, изношены и стали мягкими на ощупь или повреждены каким-либо иным образом, замена является единственным лекарством.
Системы рулевого управления с усилителем имеют два типа шлангов: шланг подачи высокого давления, по которому жидкость под давлением подается от насоса к рулевому механизму, и обратный шланг, по которому жидкость под низким давлением направляется обратно в бачок насоса. Шланги подачи высокого давления изготавливаются из армированного материала, способного выдерживать высокое рабочее давление (до 1300 фунтов на кв. дюйм) и высокие температуры (от 250 до 300 градусов по Фаренгейту). С другой стороны, возвратные шланги работают при гораздо более низком давлении (обычно менее 50 фунтов на квадратный дюйм). Если необходимо заменить шланг, используйте правильный тип для применения.
Иногда резиновые шланги гидроусилителя руля изнашиваются изнутри. Небольшие кусочки резины отслаиваются и застревают в клапанах насоса или рулевого механизма. Это может привести к тому, что насос будет работать с большей нагрузкой, пытаясь преодолеть засор, что приведет к повышенному шуму и усилию рулевого управления. Старые шланги следует заменить, чтобы предотвратить повреждение дорогостоящего насоса и/или рулевого механизма.
ПРОМЫВКИ ДЛЯ ЖИДКОСТЕЙ
При замене шлангов, рейки или насоса гидроусилителя всегда следует промывать всю систему, чтобы удалить всю старую грязную жидкость. Жидкость гидроусилителя руля со временем портится, в ней накапливаются загрязнения, которые могут повредить только что установленные детали. По мере старения жидкости ее вязкость увеличивается, что может увеличить усилие рулевого управления, когда жидкость холодная. Жидкость также может оставлять лаковые отложения, которые могут повлиять на работу насоса и золотниковых клапанов в рейке.
Некоторые специалисты рекомендуют менять жидкость гидроусилителя руля каждые 50 000 миль для профилактического обслуживания. Этот тип обслуживания может продлить срок службы насоса гидроусилителя рулевого управления и рейки, а также внутренних уплотнений.
Всегда используйте тип жидкости для гидроусилителя рулевого управления, указанный производителем автомобиля, поскольку требования к жидкости варьируются от одного автомобиля к другому. Использование неподходящего типа жидкости может привести к вздутию уплотнения и утечке, а также к аннулированию гарантии на новую или восстановленную сменную стойку.
ДРУГИЕ ПРОБЛЕМЫ С РЕЙКОЙ
Конечно, протечки — не единственная проблема, которая может повлиять на рулевую рейку. По мере увеличения пробега постоянные удары, вибрация и трение изнашивают внутренние гнезда поперечной рулевой тяги и увеличивают люфт между реечной и шестернями. Изношенные наконечники рулевых тяг будут иметь тот же эффект, что и изношенные наконечники рулевых тяг, создавая люфт в рулевом управлении и вызывая изменение схождения, что ускорит износ шин.
Износ внутренней рулевой тяги также можно проверить, поставив колеса на землю и попросив помощника раскачивать руль вперед-назад, пока вы проверяете и нащупываете ослабление соединения и гнезд. С мягкими резиновыми сильфонами вы можете зажать сильфоны, чтобы почувствовать гнезда рулевой тяги внутри. Но с жесткими пластиковыми сильфонами вам придется сдвинуть сильфоны назад, чтобы увидеть гнезда.
Износ центра — еще одна распространенная проблема, которая может поразить стойку с большим пробегом. Рулевое управление больше всего изнашивается в прямолинейном положении, потому что это направление движения большую часть времени. Износ между ведущей шестерней и зубьями рейки создает люфт, который может способствовать отклонению рулевого управления и усилению обратной связи (например, шум или резкость при наезде на неровности).
Большинство стоек имеют регулировку предварительного натяга шестерни. Но если регулировка выполняется с рейкой в центральном положении прямо вперед, это может привести к заклиниванию рейки при повороте руля в любую сторону. Поэтому, если вы пытаетесь выполнить регулировку для компенсации износа, убедитесь, что рейка повернута в одну сторону, прежде чем затягивать регулировочную гайку. Кроме того, после регулировки убедитесь, что рулевое управление поворачивается от упора до упора без заедания.
Если рулевое управление ощущается ослабленным, перед регулировкой или заменой чего-либо следует также осмотреть наконечники наружных рулевых тяг, муфту первичного вала рулевого управления, крепления рейки и подшипники передних колес.
ШУМ
Некоторые системы рулевого управления с усилителем шумны по своей природе, и с этим ничего нельзя поделать. Некоторое шипение во время обычных маневров на низкой скорости является нормальным явлением. Но необычный шум обычно означает неприятности.
Знакомый пронзительный визг или чириканье, возникающее при повороте рулевого колеса в одну или другую сторону, обычно указывает на ослабление или пропитание ремнем. Проверьте натяжение ремня и автоматический натяжитель, если двигатель оснащен поликлиновым ремнем.
Если ремень пропитан маслом, никакое затягивание не восстановит его сцепление.
