Ремонт суппорта на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Суппорт – за счёт него автомобиль останавливается, а если говорить более детально то в суппорте присутствует тормозной поршень и две тормозные колодки за счёт которых и осуществляется торможение когда вы жмёте на педаль, но иногда этот самый поршень закисает или же клинит в связи с чем тормозить то колесо на котором установлен тормозной суппорт с заклинившем поршнем начинает либо же постоянно и вы ничего с этим не можете поделать, либо же колесо вообще перестаёт тормозить и в конечном итоге у вас остаются только лишь три колеса которые останавливают автомобиль на скорости.

Примечание!
Для того чтобы отремонтировать суппорт и заменить все неисправные детали которые в нём находятся, вам нужно будет взять с собой: Основной набор гаечных ключей, шестигранник, а так же отвёртку, ещё нужно немножко новой тормозной жидкости и ещё понадобятся тиски так как с ними работа пройдёт гораздо быстрее и легче!

Краткое содержание:

  • Ремонт тормозного суппорта
  • Дополнительный видео-ролик

Где находится тормозной суппорт?
Всего тормозных суппорта в автомобиле девятого семейства всего два, а находятся они только лишь на передних колесах автомобиля, увидеть данный агрегат не снимая колесо будет трудно если у вас конечно же не стоят диски через которые хорошо просматривается вся тормозная система автомобиля, так вот если у вас стоят обычные штампованные диски тогда вам нужно будет сперва снять колесо с автомобиля и только после этого вы увидите перед собой тормозной суппорт, который на фото ниже ещё указан для наглядности стрелкой.

Когда нужно ремонтировать суппорт?
Вообще в некоторых случаях суппорт нужно не только ремонтировать но и менять полностью на новый, но это только в том случае если он был деформирован вследствие удара обо что ни будь, или же ещё в том случае если он у вас покрылся ржавчиной которая его со временем разъест и вследствие чего он и поршень благодаря которому происходит торможение может вообще заклинить.

Ну а ремонтировать сам суппорт нужно в случае того если как уже было сказано ранее поршень заклинило (В этом случае нужно поменять поршень и работа тормозного суппорта вновь восстановиться), а так же его нужно ремонтировать в случае повреждения прокачного штуцера (Лечится это заменой прокачного штуцера на новый), потому что если он будет повреждён то и прокачать тормоза к примеру после замены тормозной жидкости вы уже не сможете, а если вы не сможете прокачать тормоза то и соответственно данный суппорт у вас тоже не будет работать.

Примечание!
Когда суппорт придёт в негодность или же некоторые детали которые находятся внутри него выйдут из строя, то первое что будет так это машина будет хуже тормозить или же она будет тормозить постоянно не смотря даже на то что педаль тормоза вы не жмёте, поэтому если у на вашем автомобиле появились такие симптомы то их можно грешить на сам суппорт и детали которые в нём установлены!

Разборка:
1) В самом начале операции вам нужно будет снять сам суппорт с автомобиля, для того чтобы во-первых проверить его состояние, а во-вторых заменить все которые на нём не работают. (О том как снять суппорт, см. в статье под названием: «Замена тормозного суппорта на ВАЗ»)

Примечание!
Перед тем как снимать данный агрегат, убедитесь на 100% то что именно он не работает, для этого сперва просто взгляните на его состояние наличие дефектов не допускается, после чего можете попросить другого человека (Если он есть) сесть в автомобиль и понажимать несколько раз на педаль торможения, а вы в это время должны будете наблюдать за работой того самого поршня который находится внутри суппорта, он должен будет двигаться и в связи с чем тормозные колодки (Указаны зелёными стрелками) должны будут плотно обхватывать тормозной диск который указан синими стрелками (Это кстати можно будет поглядеть через щель в суппорте, которая на фото ниже указана красной стрелкой), а когда педаль будет отпущена они обязательно должны будут разжиматься и вследствие чего отходить от тормозного диска не мешая ему при этом вращаться!

2) Теперь когда суппорт будет снят установите его совместно со скобой которая на нём находится в тиски, точно таким же образом как показано на фотографии ниже, а когда тормозной суппорт будет зажат при помощи шестигранника выверните два шестигранных болта которые крепят тормозной цилиндр (Внутри данного цилиндра находится тот самый поршень о котором говорилось выше), а после того как болты будут вывернуты, потянув за сам цилиндр отсоедините его от скобы суппорта тормозного механизма.

3) Затем когда тормозной цилиндр будет снят возьмите его в руки, и с помощью отвёртки снимите с него стопорное кольцо но только когда будете снимать его, будьте аккуратны и не порвите защитный чехол который находится на поршне и цилиндре (Он ещё указан стрелкой), в противном случае вам придётся заменить чехол на новый.

Примечание!
Когда стопорное кольцо будет снято которое удерживает защитный чехол, уберите отвёртку в сторонку и с помощью рук снимите защитный чехол с цилиндра!

4) Следом вам нужно будет извлечь  сам поршень из тормозного цилиндра и если он будет деформирован или же если на нём будет ржавчина, тогда вам придётся вам его заменить на новый хотя если ржавчины будет мало то поршень ещё можно будет отполировать, о том как это сделать см. в статье под названием: «Заклинили поршни тормозных цилиндров что делать?», в этой статье на которую дана ссылка будет рубрика в которой будет два видео-ролика, так вот вам нужно будет открыть именно второй ролик в котором и будет показываться отличный метод полировки поршней тормозного цилиндра.

Примечание!
Так о том что же делать если поршень окажется ржавым мы вам уже сказали, но как же вынуть этот поршень из цилиндра не было сказано не слова, так вот вынимается он очень просто, для этого вам понадобиться какой ни будь специальный инструмент внутри которого будет находится сжатый воздух и с его помощью, подав через отверстие куда вставляется тормозной шланг сжатый воздух, извлеките поршень из цилиндра, для наглядности ещё посмотрите ролик ниже но только в ролике сделано всё более аккуратнее, там подставлена палка для того чтобы поршень не вылетел и не деформировался, а так же подача сжатого воздуха осуществляется через тормозной шланг чтобы поршень резко не вылетел, а его понемногу выдавило, но по сути можно всего этого и не делать!

5) Далее воспользуйтесь повторно отвёрткой, а именно при помощи неё аккуратно подденьте и выньте уплотнительное кольцо из тормозного цилиндра, но когда будете вынимать старайтесь не повредить зеркальную часть цилиндра.

Примечание!
Данное кольцо по сути рекомендуется заменять сразу же после снятия поршня, но всё же если у вас нет нового уплотнительного кольца с собой, тогда взгляните на старое и если не будет найдено не каких дефектов на нём, например таких как: Трещин, разбуханий, потеря эластичности кольца, тогда данное уплотнительное кольцо можно не менять на новое!

6) И в завершение если вам нужно будет снять прокачной штуцер и заметь его на новый, тогда просто при помощи накидного ключа выверните его и заверните на его место новый.

Сборка:
Сам тормозной суппорт собирается точно так же как и разбирается, но только при сборке вам нужно знать несколько деталей, а именно:

1. Перед установкой поршня в цилиндр вам нужно будет сперва установить новое уплотнительное кольцо во внутрь самого цилиндра на своё место, а перед установкой рекомендуем вам ещё и смазать его немного новой тормозной жидкостью

2. Затем возьмите в руки поршень и нужно вам будет его вставить во внутрь цилиндра, но перед установкой в два этапа установите защитный чехол, для этого сперва вставьте кромку защитного чехла в проточку на самом поршне (см. фото 1), а затем смазав новой тормозной жидкостью зеркало цилиндра и рабочую поверхность поршня, утопите поршень в сам цилиндр и после этого ещё оденьте кромку защитного чехла в проточку на корпусе тормозного цилиндра (см. фото 2) и в завершение установите на своё место стопорное кольцо чтобы защитный чехол держался.

3. Кой что ещё но это уже не касается суппорта, а касается это направляющих пальцев которые удерживают скобу суппорта, так вот перед тем как обратно установить оба направляющих пальца на свои места, нужно их смазать смазкой «Униол-1», либо же ещё какой ни будь похожей на неё.

Примечание!
Когда суппорт будет установлен на своё место, обязательно прокачайте тормоза на автомобиле а иначе машина будет очень плохо тормозить что приведёт в дальнейшем к аварийной ситуации, о том как прокачать систему тормозов, см. в статье под названием: «Прокачка тормозов на автомобилях ВАЗ»!

Дополнительный видео-ролик:


Если вы хотите увидеть наглядно как заменяется тормозной цилиндр, а так же если вы хотите услышать пару дельных советов, тогда просмотрите видео-ролик ниже, в котором всё подробно показано:

устройство, ремонт, как снять, почему клинит, инструкции с фото и видео

Если у машины во время движения откажут тормоза, ни к чему хорошему это не приведёт. Правило справедливо для всех автомобилей, и ВАЗ 2107 исключением не является. Эта машина, при всей её популярности на просторах нашей необъятной страны, никогда не могла похвастаться надёжными тормозами. Чаще всего на «семёрках» выходит из строя тормозной суппорт, который приходится срочно менять. Можно ли самостоятельно произвести такую замену? Да.

Попробуем разобраться в том, как это делается.

Содержание

  • Устройство и назначение тормозного суппорта на ВАЗ 2107

    • Признаки неисправности тормозного суппорта

  • Замена тормозного суппорта на ВАЗ 2107

    • Последовательность действий

    • Видео: меняем суппорт на ВАЗ 2107

  • Важные моменты

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

  • автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
  • постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
  • скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Замена тормозного суппорта на ВАЗ 2107

Чтобы заменить тормозной суппорт на ВАЗ 2107, нам потребуются ряд инструментов. Перечислим их:

  • рожковые ключи, комплект;
  • новый тормозной суппорт для ВАЗ 2107;
  • отвёртка плоская;
  • обрезок резинового шланга диаметром 8 мм и длиной 5 см;
  • домкрат;
  • бородок.

Последовательность действий

Прежде чем снимать суппорт, колесо, за которым он находится, придётся поддомкратить и снять. Без этой подготовительной операции дальнейшая работа будет невозможна. После снятия колеса доступ к суппорту открывается, и можно переходить к основной работе.

  1. К суппорту подключён тормозной шланг. Он установлен на кронштейне, который крепится к суппорту болтом. Болт отворачивается рожковым ключом на 10, кронштейн слегка приподнимается и снимается.

    Гайка тормозного кронштейна откручивается рожковым ключом на 10

  2. После снятия кронштейна откроется доступ к болту, находящемуся под ним. Именно этот болт удерживает на суппорте тормозной шланг. Болт выворачивается вместе с уплотнительной шайбой, установленной под ним (на фото эта шайба показана красной стрелкой).

    Под тормозным шлангом есть тонкая шайба, показанная на фото стрелкой

  3. После снятия тормозного шланга из него начнёт вытекать тормозная жидкость. Чтобы устранить утечку, в отверстие следует вставить кусочек резинового шланга диаметром 8 мм.

    Чтобы тормозная жидкость не вытекала, отверстие затыкается обрезком тонкого резинового шланга

  4. Теперь необходимо снять тормозные колодки, поскольку они мешают снятию суппорта. Колодки держатся на крепёжных пальцах, зафиксированных шплинтами. Эти шплинты извлекаются с помощью плоскогубцев.

    Шплинты на тормозных колодках не удастся извлечь без плоскогубцев

  5. После извлечения шплинтов крепёжные пальцы аккуратно выбиваются с помощью молотка и тонкого бородка (а если бородка под рукой не оказалось, сгодится и обычная крестовая отвёртка, но бить по ней нужно очень аккуратно, чтобы не расколоть ручку).

    Пальцы на тормозных колодках можно выбить обычной крестовой отвёрткой

  6. Как только крепёжные пальцы выбиты, колодки извлекаются из суппорта вручную.
  7. Теперь осталось отвернуть пару болтов, удерживающих суппорт на поворотном кулаке. Но прежде чем их отворачивать, следует плоской отвёрткой отжать стопорные пластинки на болтах. Без этого крепёжные болты извлечь не получится.

    Стопорные пластинки лучше отгибать тонкой плоской отвёрткой

  8. После выкручивания болтов суппорт снимается с поворотного кулака и заменяется новым. Затем производится обратная сборка тормозной системы ВАЗ 2107.

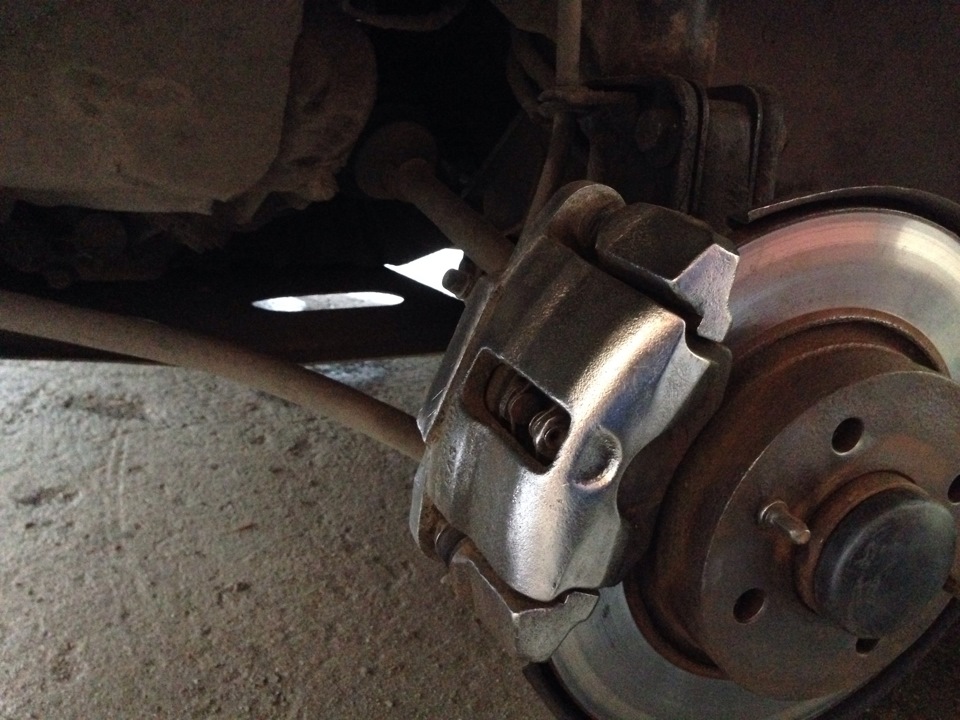

    Тормозной суппорт «семёрки» снят, осталось установить на его место новый

Видео: меняем суппорт на ВАЗ 2107

Здесь нельзя не рассказать один случай, связанный с предотвращением утечки тормозной жидкости из шланга «семёрки». Один знакомый водитель, у которого не оказалось под рукой вышеуказанной резиновой затычки, вышел из положения просто: он затолкал в проушину тормозного шланга обыкновенный болт на 19, лежавший неподалёку. Как оказалось, болт подходит к отверстию в проушине идеально, и «тормозуха» не вытекает. Проблема только одна: достать такой болт из проушины получается только плоскогубцами. Тот же человек уверял меня, что другой идеальной затычкой для тормозного шланга является огрызок старого химического карандаша «Конструктор». Это толстый советский карандаш круглого сечения, его водитель с тех пор так и возит в бардачке.

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд. Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю. Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта. И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание.

  • Автор: Алексей Степанов

Торговая маркаНомер передниеНомер задниеОтзывы потребителей
Ferodo PremierTAR527BFSB240Не портят диск, бесшумные, равномерное торможение. Но очень много подделок.
BremboP41004S41503Износостойкие, хорошая теплоотдача, на большой скорости не перегреваются
Lukas TRWGDB1446GS8210Стабильные тормозные свойства при любых перепадах температур.
ATE1304602965203013702312Оптимальное соотношение цена/качество. Бесшумное эффективное торможение. Щадят диски
Girling61144615182109Высокое качество. Даже при плохом состоянии тормозного барабана притираются и не скрипят
Ferodo PremierFOB 1325FSB240Долговечные, хорошо выдерживают экстремальное вождение.
Bosch0986491700986487813Долговечные накладки, почти не изнашиваются после пробега 20 тыс. км.

  1. Измерьте толщину тормозных дисков и накладок тормозных колодок и сравните полученные значения с требованиями Спецификаций Главы Тормозная система. Осмотрите колодки и диски на наличие механических повреждений. При необходимости замените колодки и/или диски.
  2. Измерьте осевое биение диска на расстоянии 10 мм от его наружного края и сравните результат измерения с требованиями Спецификаций Главы Тормозная система. При необходимости проверьте осевой люфт подшипника. Отрегулируйте биение диска, для чего выполните следующие операции:

    1. Сборка и установка производятся в обратном порядке. Обратите внимание на следующие моменты:
      • Не допускайте попадания масла и смазки на фрикционные накладки тормозных колодок;
      • При установке пыльников проследите, чтобы их металлические части надёжно прилегали к скобе суппорта;
      • Затягивайте все соединения с требуемыми усилиями;
      • После установки заполните тормозную систему жидкостью, прокачайте её и проверьте систему на утечки.
