Многим владельцам автомобилей ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина приходилось встречаться с неприятным дребезжаниемвибрацией, хождением ручки переключения передач. Сегодня мы рассмотрим как устранить вибрацию кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина прибегая к ремонту автомобиля своими руками. Итак, в этой статье мы с вами рассмотрим, как заменить подушку кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина

Перед тем как начинать рассматривать последовательность замены подушки кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина, давайте определимся какими инструментами нам надо обзавестись и какие запчасти следует купить.

Однозначно рекомендую купить подушку кулисы переключения передач ВАЗ 2110, 2111, 2112 Балаковского производства.

Инструменты для замены подушки кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина:

1. Накидной и торцовый ключ на 13.
2. Комбинированный ключ на 10.
3. Пассатижи.
4. Отвертка и маленькая трещотка с крестовой насадкой.

Замену подушки кулисы коробки переключения передач следует производить на эстакаде, смотровой яме или подъемнике. Можно, и просто залезть под машину, но и времени убьете много и замучаетесь.

Как заменить подушку кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина своими руками.

1. Замену подушки кулисы переключения передач начинают со снятия рамки чехла кулисы переключения передач, которая находится в салоне автомобиля. Для снятия рамки достаточно поддеть ее отверткой и потянуть ручку рычага вверх (рис.1).
2. Гаечным ключом на 10 открутите две гайки крепления и болт накладки кронштейна блокировки заднего хода, затем снимите ее (рис 2,3).
3. Ключом на 13 открутите гайку оси рычага (рис.4). После этого, с помощью трещетки откручиваем винт-фиксатор оси (рис.5).
4. Вытащите ось (рис.6).
5. Аккуратно вынимаем набор втулок с рычага (не растеряйте, рис. 7).
6. Открутите две гайки кронштейна подушки кулисы ключом на 13 и снимите кронштейн (рис.8).
7. Отсоедините реактивную тягу от подушки кулисы с помощью накидного и торцового ключа на 13 (рис.9).
8. Вытащите вниз подушку кулисы вместе с рычагом (рис.10).
9. Снять стопорное кольцо (рис.11).
10. Вынимаем рычаг вместе с втулкой (рис.12,13).
11. Очищаем шарнир рычага переключения передач от грязи, тщательно его смазываем и устанавливаем обратно пластиковую втулку (рис.14).
12. Устанавливаем на свое место и фиксируем с помощью того же стопорного кольца. Собираем в обратном порядке (рис. 15).

Замена кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина завершена.

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант — бабочка кулисы. Но, мне лично, нравится второй вариант))). По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых «ушей», вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и «с земли», но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

1. Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

2. Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

3. Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

Видео удалено.

4. Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

5. Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

6. Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

7. Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно))).

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Многим владельцам автомобилей ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина приходилось встречаться с неприятным дребезжаниемвибрацией, хождением ручки переключения передач. Сегодня мы рассмотрим как устранить вибрацию кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина прибегая к ремонту автомобиля своими руками. Итак, в этой статье мы с вами рассмотрим, как заменить подушку кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина

Перед тем как начинать рассматривать последовательность замены подушки кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина, давайте определимся какими инструментами нам надо обзавестись и какие запчасти следует купить.

Однозначно рекомендую купить подушку кулисы переключения передач ВАЗ 2110, 2111, 2112 Балаковского производства.

Инструменты для замены подушки кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина:

1. Накидной и торцовый ключ на 13.
2. Комбинированный ключ на 10.
3. Пассатижи.
4. Отвертка и маленькая трещотка с крестовой насадкой.

Замену подушки кулисы коробки переключения передач следует производить на эстакаде, смотровой яме или подъемнике. Можно, и просто залезть под машину, но и времени убьете много и замучаетесь.

Как заменить подушку кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина своими руками.

1. Замену подушки кулисы переключения передач начинают со снятия рамки чехла кулисы переключения передач, которая находится в салоне автомобиля. Для снятия рамки достаточно поддеть ее отверткой и потянуть ручку рычага вверх (рис.1).
2. Гаечным ключом на 10 открутите две гайки крепления и болт накладки кронштейна блокировки заднего хода, затем снимите ее (рис 2,3).
3. Ключом на 13 открутите гайку оси рычага (рис.4). После этого, с помощью трещетки откручиваем винт-фиксатор оси (рис.5).
4. Вытащите ось (рис.6).
5. Аккуратно вынимаем набор втулок с рычага (не растеряйте, рис. 7).
6. Открутите две гайки кронштейна подушки кулисы ключом на 13 и снимите кронштейн (рис. 8).
7. Отсоедините реактивную тягу от подушки кулисы с помощью накидного и торцового ключа на 13 (рис.9).
8. Вытащите вниз подушку кулисы вместе с рычагом (рис.10).
9. Снять стопорное кольцо (рис.11).
10. Вынимаем рычаг вместе с втулкой (рис.12,13).
11. Очищаем шарнир рычага переключения передач от грязи, тщательно его смазываем и устанавливаем обратно пластиковую втулку (рис.14).
12. Устанавливаем на свое место и фиксируем с помощью того же стопорного кольца. Собираем в обратном порядке (рис.15).

Замена кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина завершена.

Видео удалено.

Сергей Сколкин

Позвольте представиться на нашем сайте. Я Сергей Сколкин. Я уже более 6 лет работаю автомехаником. В настоящее время являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать разнообразные задачи.
Все данные для сайта собраны и тщательно переработаны с целью донести в доступном виде всю необходимую информацию. Перед применением описанного на сайте всегда необходима ОБЯЗАТЕЛЬНАЯ консультация с профессионалами.

Ремонт стартера автомобиля ВАЗ 2109 своими руками: рекомендации и видео » Авто центр ру

Стартер ВАЗ 2109 – это тот узел автомобиля, без которого не заведется мотор. Опытные водители по работе агрегата могут определить неисправности и вовремя их устранить. В статье рассматриваются основные неисправности, даются рекомендации, как ремонт стартера автомобиля ВАЗ 2109 выполнить своими руками, а также прилагается демонстрационное видео.

Типичные неисправности

Прежде чем искать неисправности механизма, необходимо изучить его устройство и принцип работы. Стартер на ВАЗ конструкцией схож с аналогичным узлом автомобиля УАЗ. Он состоит из электромотора, тягового реле, муфты свободного хода с шестерней. Обеспечивают вращение шестерни, ротора и движение муфты втулки.

Внешний вид механизма

Назначение пускового механизма – превращать электрическую энергию во вращательное движение шестерни привода. Электроток поступает на полюса силового агрегата благодаря щеткам. В этот же момент выдвигается муфта, и шестерня соединяется с венцом маховика. После запуска мотора муфта возвращается на место.

Неисправность стартового устройства можно определить по следующим признакам:

• медленно крутится или не крутится совсем;
• посторонний шум во время запуска силового агрегата;
• крутится, но отсутствует сцепление между венцом маховика и шестерней;
• начинает вращаться вместе с маховиком, но спустя время зацепление пропадает;
• устройство никак не реагирует на поворот ключа в замке зажигания.

В первую очередь следует проверить работу электросети машины, зарядку аккумулятора, качество контактов разъемов и клемм. Кроме того, нужно проверить предохранитель, отвечающий за работу пускового механизма и реле (автор видео — Иван Матиешин).

Демонтаж устройства

Порой для устранения неисправности приходится снимать стартовый механизм и делать его разборку.

Снятие стартера состоит из следующих шагов:

1. Сначала автомобиль нужно обесточить, сняв отрицательную клемму с аккумулятора.
2. Затем необходимо отсоединить разъем с проводами.
3. На следующем этапе нужно демонтировать защиту картера.
4. Для снятия стартера удобнее сначала открутить две гайки внизу моторного отсека, а затем переместится наверх, и выкрутить третью гайку.
5. Теперь можно снимать устройство с картера сцепления.

Перед тем, как выполнять ремонт своими руками снятого устройства, его следует помыть и почистить от загрязнений.

Особенности разборки

Разборка стартера выполняется поэтапно.

Первый этап – осмотр состояния щеток. Для этого нужно снять защитную крышку, отжать пружины и вынуть щетки. С помощью штaнгeнциpкyля или линейки замеряется высота щеток. Если она меньше 12 см, то их следует заменить. На рабочей поверхности недопустимо наличие трещин или сколов.

Замер высоты щеток

Второй этап – демонтаж и проверка якоря. Для этого снимается корпус вместе со статором. На якоре необходимо выполнить визуальный осмотр коллектора и проверить обмотку на целостность.

Снятие якоря устройства

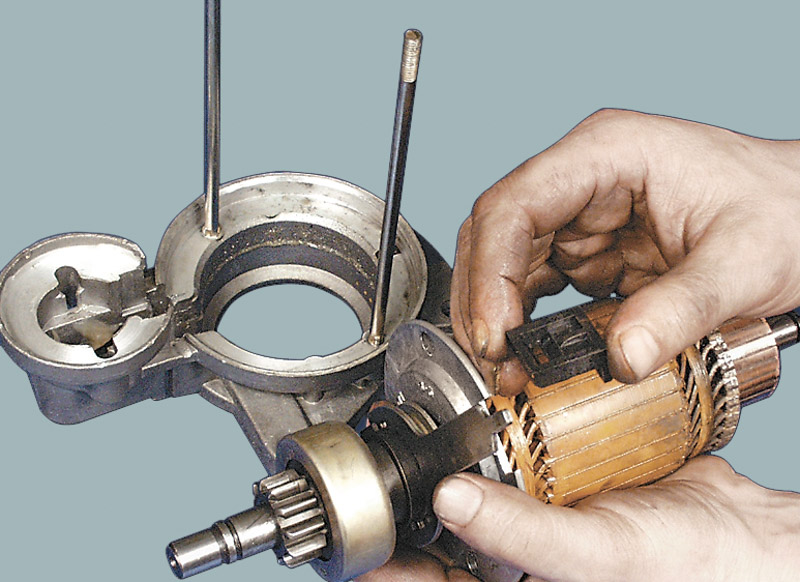

Третий этап – снятие муфты свободного хода с шестерней. Чтобы демонтировать муфту, нужно извлечь якорь из передней крышки, затем вынуть промежуточную опору с вала. Далее следует осмотреть зубья шестерни. Если обнаружится, что неисправна муфта, ее нужно поменять.

Обгонная муфта и шестерня

Четвертый этап – замена втягивающего реле. Замену следует делать, если муфта свободного хода не выдвигается, когда на выводы подается напряжение. Менять лучше весь узел целиком.

Тяговое реле ВАЗ 2109

Пятый этап — замена втулки стартера. Если при вращении пусковое устройство начинает заедать, причиной чаще всего являются изношенные втулки стартера на ВАЗ 2109. Если выполняется замена втулок стартера ВАЗ 2109, то нужно менять втулку, которая находится в задней крышке, и вторую, установленную в коробке сцепления. Естественно, нужно знать, как заменить втулку стартера.

Передняя и задняя втулки

Дефекты втулок обнаруживаются путем их осмотра. На рабочей поверхности не должно быть сколов, трещин, задиров, а также сильного износа. Сделать вывод, что нужна замена втулки стартера ВАЗ 2109, можно по наличию люфта.

Перед тем, как устанавливать новые детали, внутреннюю поверхность нужно смазать моторным маслом.

Сборка

После устранения всех неисправностей, можно приступать к сборке стартера ВАЗ 2109. Перед тем как собирать устройство, все детали следует очистить от пыли и загрязнений. Порой путем очистки деталей можно восстановить работоспособность устройства.

Сборка стартера не занимает много времени. Собранный механизм устанавливается на штатное место. Далее к нему присоединяется разъем с проводами. После окончательной сборки следует проверить устройство на работоспособность.

Если отремонтировать устройство не удалось, то потребуется замена стартера ВАЗ 2109. Зная, как снять стартер, заменить его новым узлом не представляет труда. Таким образом, ремонтировать свой автомобиль можно самостоятельно, сэкономив на обслуживании СТО.

Извините, в настоящее время нет доступных опросов.

Видео «Ремонт пускового устройства на ВАЗ 2109»

В этом видео подробно описан ремонт стартера ваз 2109 (автор ролика — CHECK Харьков).
