Замена радиатора печки ВАЗ-2110

Наиболее распространённой проблемой, которая существенно влияет на качественное отопление салона отечественного автомобиля, является неисправность радиатора печки. Под действием охлаждающей жидкости происходит коррозия и разрушение внутренних поверхностей детали, что в следствии провоцирует протекание радиатора.

Использовать неисправный радиатор не рационально, поскольку утечка охлаждающей жидкости негативно отразится на работе силового агрегата транспортного средства, повлечёт за собой его частые перегревания, что может привести к более серьёзным поломкам в автомобиле. Решить проблему можно путём замены или ремонта теплообменника новым изделием. В этой статье пойдёт речь о том, как поменять радиатор печки на ВАЗ-2110 своими руками.

Содержание

Причины протекания радиатора печки и варианты устранения неисправности
Выбор радиатора печки для ВАЗ-2110
Замена радиатора отопителя ВАЗ-2110
Замена радиатора отопителя старого образца
Замена радиатора печки нового образца
Подведём итоги

Причины протекания радиатора печки и варианты устранения неисправности

Причин протекания теплообменника может быть несколько. Первая — это некачественное подсоединение патрубков и шлангов. Для устранения проблемы используются новые хомуты и производится плотное соединение стыковых мест. Вторая — это пробитый или пришедший в негодность через коррозии металла радиатор. Некоторые владельцы автомобилей пытаются устранить протекание путём пайки изделия, однако, такой ремонт не всегда оправдывает себя. Тем более пайке можно подвергать только более дорогие медные изделия. Места протекания в очень скором времени подвергаются коррозии, и проблема возникает повторно.

Правильным решением проблемы будет замена радиатора на новую деталь. А также причиной некачественной работы радиатора может оказаться его засорение или образование накипи на внутренних стенках изделия. В этом случае можно провести его промывку специальными средствами собственноручно или обратиться за помощью к специалистам автосервисов. Важно отметить, что услуги работников сервисных центров стоят очень дорого, потому более практичным вариантом является самостоятельное устранение неисправности.

Определить источник утечки охлаждающей жидкости без разборки щитка в отсеке двигателя невозможно, потому лучше сразу приобрести новый теплообменник и провести замену пришедшей в негодность детали.

Выбор радиатора печки для ВАЗ-2110

Десятки имеют два типа отопительных систем, в зависимости от года выпуска транспортного средства. Машины, которые вышли с конвейера до осени 2003 года, оборудованы печками старого типа. Последующие модели оборудованы отопителями нового образца. При покупке радиатора печки важно принимать в расчёт этот факт, поскольку детали отличаются конструктивными характеристиками.

Для транспортных средств ВАЗ-2110 в продаже существует два вида радиаторов. Самыми распространёнными являются алюминиевые изделия, которые отличаются не слишком высокой ценой и небольшим весом. Однако алюминий имеет невысокий уровень теплоотдачи и сильно подвергается коррозиям, потому срок службы таких изделий не очень длительный.

Более качественными являются медные радиаторы, которые характеризуются стойкостью к коррозиям и высоким периодом эксплуатации. Медные изделия имеют высокий уровень теплоотдачи, что значительно отражается на качестве обогрева салона транспортного средства. Единственный недостаток изделий — высокая цена. Какой радиатор приобрести, зависит от ваших финансовых возможностей и пожеланий.

Дополнительно для ремонта радиатора потребуется приобрести хомуты, желательно с запасом. А также при ремонте системы отопления желательно заменить патрубки, так как они часто подвергаются перепадам температур. Для ремонта также понадобится крестообразная отвёртка и технический пинцет для удобного демонтажа деталей.

После подготовки обязательных инструментов и покупки новых деталей можно приступить непосредственно к замене теплообменника.

Замена радиатора отопителя ВАЗ-2110

Перед проведением операций по замене или ремонту радиатора требуется слить охлаждающую жидкость с системы отопления. Все работы будут проводиться в моторном отсеке. Чтобы добраться до теплообменника печки, демонтировать панели в салоне транспортного средства нет необходимости.

Слить антифриз с системы можно двумя способами. Надо подготовить чистую ёмкость для охлаждающей жидкости. Если жидкость чистая, то её можно будет залить после проведения работ обратно в систему.

Первый способ предусматривает слив антифриза с моторного блока. С этой целью надо снять крышку бачка, чтобы уменьшилось давление в системе. Дальше откручивается сливная пробка за блоком зажигания и сливается охлаждающая жидкость в подготовленную ёмкость. Должно вытечь приблизительно четыре литра антифриза.

Второй способ — слив охлаждающей жидкости через расширительный бачок. С этой целью возле печки надо отсоединить шланг и с него слить антифриз, которого должно вытечь порядка литра.

После этого снимается патрубок, и ослабляются крепёжные хомуты.

Дальнейшие действия будут обусловлены типом печки, которая стоит на вашем транспортном средстве. Рассмотрим подробно, как снять и поменять теплообменник старого и нового типа поэтапно.

Замена радиатора отопителя старого образца

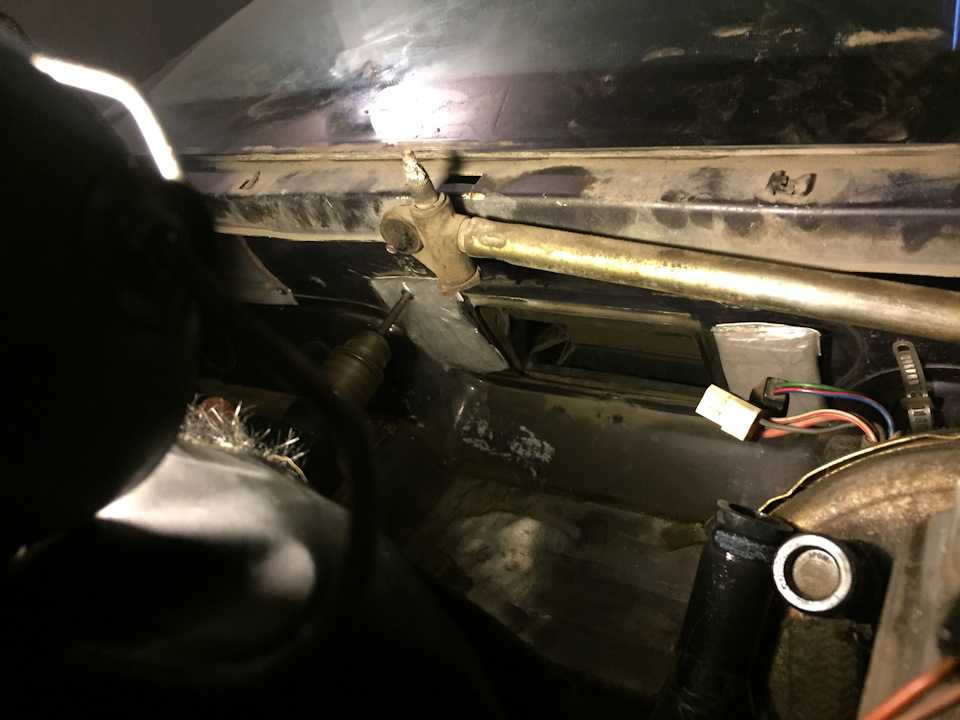

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы. После этого без затруднений можно вытянуть корпус радиатора.

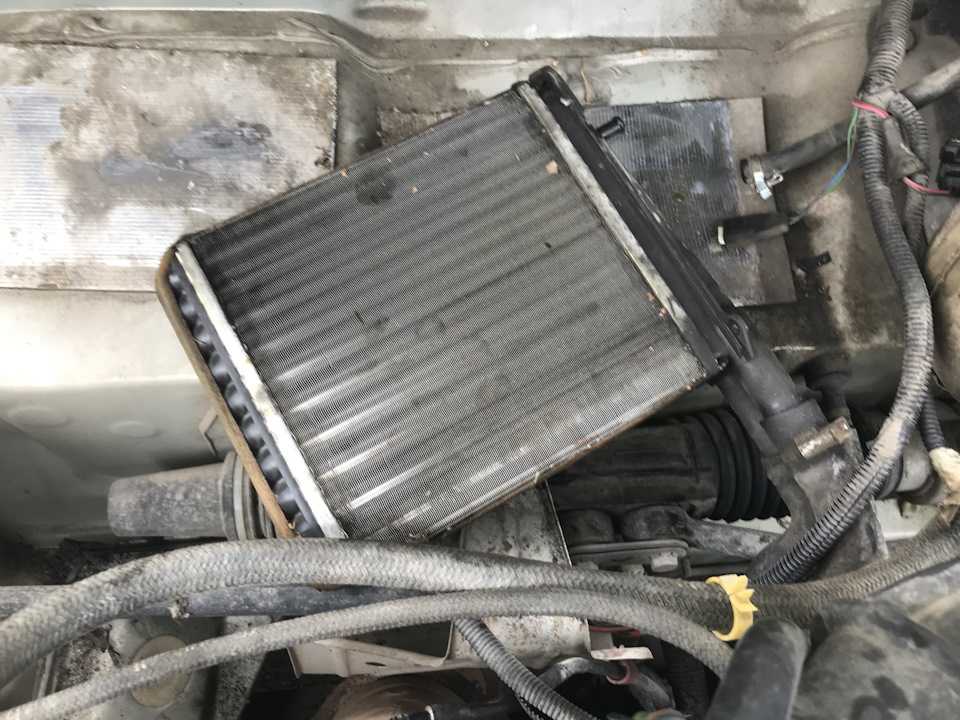

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места. При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора. Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет.

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора печки нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

https://www.youtube.com/watch?v=7FXfxxBYNaU

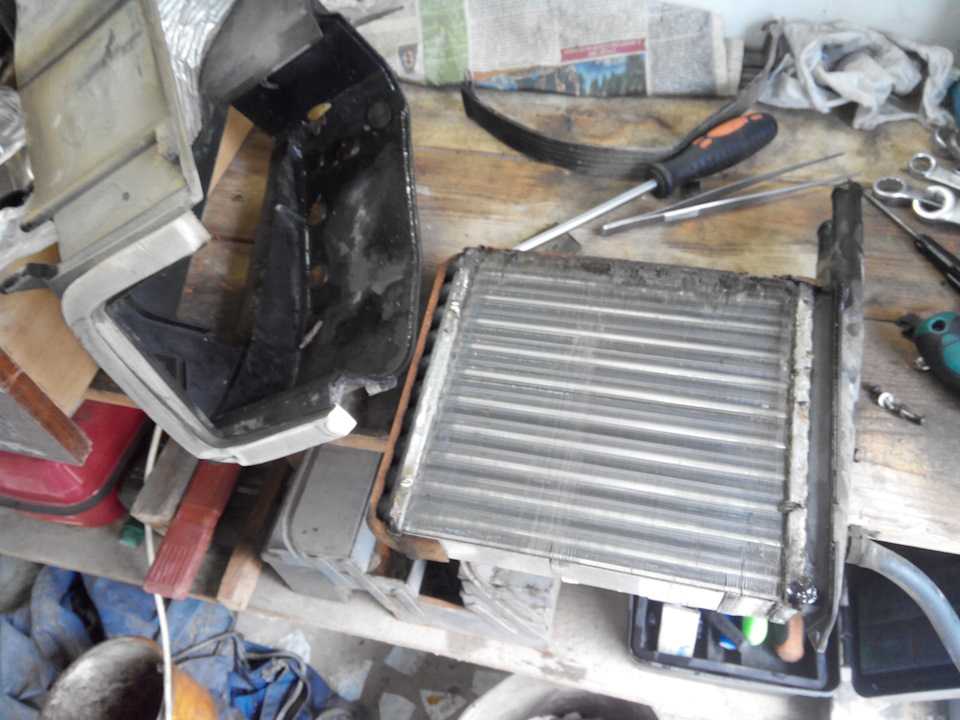

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Подведём итоги

Замена радиатора отопителя транспортного средства не отличается значительными сложностями, однако, требует от исполнителя предельной внимательности и поэтапного выполнения работ. Самостоятельный ремонт отопительной системы ВАЗ-2110 поможет сэкономить средства на услугах специалистов и более детально разобраться в системе функционирования отопителя автомобиля. Приобретайте только качественные сертифицированные детали, чтобы в зимнее время автомобиль радовал вас комфортом и уютом.

неисправности ремонт и замена своими руками

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом

Примечание автора статьи: На ВАЗ 10-го семейства, включающее модели ВАЗ 2110-2112, конструкторы использовали систему отопления салона с электронным управлением, благодаря которому заданная водителем температура поддерживается в автоматическом режиме.

Содержание

Устройство печки Ваз 2110 – 2112
Почему печка дует холодным воздухом? Причины неисправности
Проблемы с датчиком температуры салона
Проблемы с заслонкой печки
Забился радиатор печки
Сломался вентилятор печки
Выход из строя термостата
Трещина в патрубках и трубках
Видео: Почему печка Ваз 2110 дует холодным воздухом?

Какой радиатор отопления выбрать?
Плюсы алюминиевого радиатора
Плюсы медных радиаторов печки Ваз 2110 – 2112
Видео: Какой радиатор отопителя выбрать для Ваз 2110
Самостоятельный ремонт печки Ваз 2110
Регулировка заслонки печки Ваз 2110 – пошаговая инструкция
Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Замена предохранителя печки Ваз 2110 (инструкция)
Как заменить радиатор печки Ваз 2110 – пошаговая инструкция
Замена радиатора отопителя старого образца
Замена радиатора отопителя нового образца
Видео: Как заменить радиатор печки Ваз 2110 своими руками

Устройство печки Ваз 2110 – 2112

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная.

Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата. Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Видео: Почему печка Ваз 2110 дует холодным воздухом?

Какой радиатор отопления выбрать?

Основным источником тепла в салоне автомобиля является радиатор, который современными производителями выпускаются из двух материалов — это медь или латунь, и алюминий. Какой радиатор печки лучше — медный или алюминиевый на ВАЗ 2110 – 2112, предстоит выяснить, так как от этого выбора зависит не только эффективность работы отопителя, но и комфортное управление автомобилем в зимнее время.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.

Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки. Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам.

Важно знать: Для «десятки и двенажки» производители не выпускают трехрядные теплообменники из алюминия, что собственно и становится причиной малой теплоотдачи. Выпускают только двухрядные.

Плюсы медных радиаторов печки Ваз 2110 – 2112

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.

Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки). Весь радиатор целиком изготавливается из без применения пластмассы.
Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.

Производятся трехрядные варианты радиаторов. Это дает больше тепла в салон. С таким большим количеством достоинств возникает вопрос, а есть ли у этих устройств недостатки.

Отметить нужно некоторые минусы рассматриваемых теплообменников из меди. Они также есть, и порой играют решающую роль при выборе соответствующих агрегатов. Главный минус заключается в стоимости, которая в 2 раза выше, чем цена алюминиевых аналогов. Именно в большой разнице по цене большинство автовладельцев отдают предпочтение алюминиевым конкурентам, так и не испытав в действии медные радиаторы печки на Ваз 2110 – 2112

Видео: Какой радиатор отопителя выбрать для Ваз 2110

Самостоятельный ремонт печки Ваз 2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками, а так же других элементов отопительной системы

Регулировка заслонки печки Ваз 2110 – пошаговая инструкция

Для того, чтобы отрегулировать заслонку печки Ваз 2110 – 2112 выполняем следующие действия:
Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.

Тяга заслонки «в ноги» — «в грудь».
Место крепления тяги заслонки «в грудь»-«на стекло».
Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».
Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.
Нерегулируемая тяга.
Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Для того, чтобы заменить моторчик печки Ваз 2110 – 2112 выполните следующее:

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

Идем далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.
Потом подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.
И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

Замена предохранителя печки Ваз 2110 (инструкция)

Для того, чтобы заменить предохранитель печки Ваз 2110 выполните следующие действия:

Выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
Если предохранитель перегорел, заменяем его.

Помните: нежелательно отходить от рекомендованных 25 ампер как в большую, так и в меньшую сторону. Установка предохранителя с меньшим током разрыва цепи приведет к его быстрейшему перегоранию. А предохранитель на большее количество ампер может не уберечь электронику отопителя при скачке напряжения.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Замена радиатора отопителя нового образца

Видео: Как заменить радиатор печки Ваз 2110 своими руками

Основные неисправности печки ВАЗ-2110 и их устранение

Отопитель в автомобиле ВАЗ-2110 представлен раздельной системой. Первый ее элемент — сам отопитель — блок, отвечающий за подготовку поступаемого воздуха. Это устройство расположено под капотом автомобиля. Оно регулирует скорость подачи воздуха и его температуру. Следующий элемент — распределитель воздуха, воздуховоды которого расположены в салоне авто на приборной панели. Для десятки производится специальный отопитель «2110-01», который отличается присутствием испарителя в климатической установке.

Схема управления отопителем на этой модели ВАЗ показана на фото:

Основные неисправности печки в отечественной модели ВАЗ-2110

Многие неисправности печки возникают во время смены сезонов. С наступившими холодами водители замечают, что плохо греет печка ВАЗ 2110 в их автомобиле или и вовсе не работает. Эту неисправность никто не игнорирует, ведь лучше всегда ездить в теплой машине. Среди вариантов поломок, которые могут потребовать ремонта печки:

невозможность регулирования температуры отопителя,
неисправности заслонки или моторедуктора,
течь в радиаторе печки,
неисправность потолочного температурного датчика,
неисправность блока управления САУО.

Устранение неисправностей

1. Устранение невозможности регулировать температуру

Причин возникновения этой неисправности может быть несколько:

сбои в работе блока управления,
неисправность заслонки.

Любая из этих поломок приводит к некорректной работе отопительного прибора.

Если из строя вышел контролер отопителя, то может не подаваться команда на выдвижение заслонки. Поэтому следует сразу же проверить температурный датчик , расположенный рядом с осветительным плафоном на потолке. Для осуществления проверки нужно несколько раз покрутить из левого в правое положения рычаг управления температурой. Температуру потока воздуха можно контролироваться тактильно. Эта проверка основана на выявлении рабочего состояния температурного датчика в крайнем положении рукоятки. Если температура потока изменяется только при крайнем положении датчика, то он подлежит замене. Если же она существенно не изменяется, следует искать причину поломки в другом месте.

2. Устранение неисправностей в отопителе

Чтобы проверить работоспособность отопителя нужно снять центральные дефлекторы. Для этого нужно отогнуть специальные усики и сдвинуть рукой заслонку. Подобраться к последней можно через отсек двигателя. Выбирая данную запчасть, лучше отдать предпочтение алюминиевому, а не пластиковому варианту.
Самых больших по объему работ требует радиатор печки ВАЗ-2110 при его замене, ведь для этого приходится снимать всю печку. Если сделать работы своими руками, то можно сэкономить немало денежных средств. Тут читайте подробнее как менять радиатор.

3. Устранение неисправностей моторедуктора

Когда вентилятор отопителя начинает «гнать» лишь холодный воздух, то можно считать, что печка вышла из строя. В современных моделях редко выходят из строя заслонки и регуляторы, благодаря тому, что уже на заводе для их изготовления используют алюминий. В 90% поломок печки виноват моторедуктор. Эта деталь однозначно подлежит замене.

Ремонт автомобиля в данном случае производится в следующем порядке:

производим демонтаж дворников, снимаем жабо,
жабо отодвигаем в сторону, короткой крестовой отверткой выкручиваем три крепежных самореза,
отстегиваем провода,
подключаем новый моторедуктор,
устанавливаем его обратно.

Лучше этот вид ремонта выполнять с помощником. Он будет переключать поступление воздуха с горячего в холодный режим и обратно. После установки в обратной последовательности выполняется сборка снятых запчастей.

4. Устранение плохого поступления горячего воздуха в район ног и боковых стекол

В отечественных автомобилях такая проблема очень распространена. По этой причине зимой мерзнут ноги, и запотевают окна. Управлять автомобилем в таких условиях очень сложно. Единственный выход — модернизация каналов воздушного потока.

Порядок работы выглядит следующим образом:

1. Удостоверяемся, что печка идеально функционирует. Когда ее работа идеальна, можно приступать к модернизации.

2. Снимаем панель, разбираем ее на составные части.

3. Решаем проблему обдува боковых стекол. Ее можно решить двумя способами:

Устанавливаем новый гофрированный шланг.
Заклеиваем все имеющиеся на панели щели.

Для улучшения эффективности лучше выбрать второй вариант. Продолжаем работать.

4. Оклеиваем все щели, имеющиеся между нижней и верхней частью панели, с помощью антискрипа.

5. Проклеиваем все отверстия, имеющие крепления.

6. Дорабатываем заслонки печки, которые помогают направляет воздух в определенные зоны. На заводе эту заслонку плохо прижимают к корпусу, из-за этого часть подогретого воздуха теряется между щелями и гуляет где-то в панели.

7. Приступаем к демонтажу заслонки. Снимаем ее и полностью убираем желтый заводской уплотнитель.

8. Моделином приклеиваем задвижку и заделываем все щели. Эта процедура поможет потоку воздуха идеально выходить из заслонки по назначению. На корпусе вместо губки лучше использовать Битопласт10, который усердно клеиться в несколько слоев.

9. Много горячего воздуха теряется по дороге к стеклу со стороны водителя. Эту большую щель нужно залепить монтажкой. Она не будет скрипеть во время движение.

10. Модернизируем воздуховоды, ведущие к ногам передних пассажиров. Блок, распределяющий теплый поток к ногам, имеет огромную щель, которую обязательно нужно заделать. Для этого допускается использование гофрированной трубки.

11. Удаляем полностью штатный распределитель воздуха со своего родного места, во все полученные отверстия засовываем гофры и все заливаем пеной. Диаметр используемой трубы должен составлять ровно 40 мм.

12. Получается, что будут установлены гофры: одна для ног пассажира, другая — для водителя, третья — к ногам пассажиров сзади. Все это устанавливаем на место и подключаем.

5. Устранение неисправности плохого прогрева воздуха печкой

В этом случае можно доработать некоторые элементы печки:

1. Заменить заслонку отопителя на алюминиевую. Это поможет сохранить тепло и предотвратить деформацию фрагментов.

2. Заменить установленный заводской отопитель «2110-01» на модели отопителя:

«2112-01» — не имеет фильтра для очистки воздуха.
«2112-02» — снабжен таким фильтром, но не имеет функции воздушной рециркуляции.

Эти фильтры выдерживают пробег в 15 тысяч километров.

3. Установить предпусковые обогреватели, которые помогут прогревать мотор и салон автомобиля еще быстрее.

При более существенных поломках может потребоваться замена печки. Чаще всего замену производят при проведении ВАЗ 2110 тюнинга своими руками.

Как снять печку ВАЗ-2110 и заменить ее, можно увидеть на видео.

Особенности эксплуатации отопителя ВАЗ-2110

Чтобы отопитель прослужил долго и эффективно, важно правильно пользоваться не только самим устройством, но и знать некоторые другие правила.

Если в автомобиле имеется кондиционер, наиболее целесообразно его использовать при сырой погоде.
Не нужно заграждать коврами сопла подачи горячего воздуха. Их лучше поднять над уровнем ковров.
В зимнюю пору перед использованием автомобиля обязательно нужно очищать стекла от грязи и влаги.
В зимнее время рекомендуется использовать два положения регулировки установленного отопителя. При необходимости быстрого осушения стекла, нужно использовать положение «все на стекло», а как только автомобиль начнет движение, следует перейти в режим «все в ноги».

Замена радиатора печки ваз 2110 своими руками (фото+видео) — Самостоятельный ремонт авто

Замена радиатора печки ваз 2110 – вынужденное действие, к которому автовладельцы прибегают по совершенно разным причинам. Но чаще всего к этому принуждает протечка тосола. Однако же, чтобы найти истинную причину неисправности, придется разобрать моторный щит. Как бы там ни было, одним из последующих действий по рекомендации специалистов нужно заменить старую модель радиатора новым образцом.

В работе потребуются следующие запчасти и инструменты:

Новая модель отопительного прибора;
Пинцет;
Крестцовая или прямая отвертки;
Фиксирующие хомуты в количестве 4-х штук.

Перед приобретением радиатора, полезно знать, что на рынке могут предложить старый и новый его образцы. Как уже указывалось выше, целесообразнее установить новую модель, отличить которую можно по дате выпуска.

Полезный совет

В установке и один, и другой варианты почти идентичны, не считая незначительных тонкостей, касающихся старых приборов.

Замена печки ВАЗ 2110

На первом этапе около четырех литров антифриза сливается в специально подготовленную емкость. Для этого используется сливное отверстие, находящееся на блоке мотора. Эти же действия можно выполнить и через расширительный бачок, с которого удаляется около одного литра тосола.

Со старым образцом придется выполнить следующие мероприятия:
1. Сначала снимается уплотнитель с ветровой накладки.

2. Откручивается правая сторона накладки, точнее четыре фиксирующих элемента в верхней части. Снимается два хомута, используемые для закрепления шлангов и проводов.

3. Выполняется отсоединение от кузова клемм и проводов «массы». Только после этих действий можно открутить крепеж левой половины накладки. Здесь есть одна тонкость, касающаяся жабо: его можно только отодвинуть вперед, снимать нельзя.

4. Далее, снимается накладка стекла, отсоединяется клемма датчика контроля над уровнем тосола, снимается воздушный шланг.

5. Отсоединяется шланг обмыва стекол, снимаются очистители, вентиляторные и радиаторные зажимы.

6. Снимаются все крепежные винты и детали.

7. Выполняется непосредственно замена прибора.

8. Сборка проводится в обратном порядке.

Ниже вы можете просмотреть видео о том, как своими руками заменить радиатор печки на ВАЗ 2110 старого образца.

Установка нового образца печки:

1. Фиксация прибора осуществляется в четырех точках – внизу под лобовым стеклом, над впускным коллектором и рядом с фильтром с левой стороны.

2. Если прибор условно разделить на две половины, правую из них следует открывать вправо.

3. Соответственно, левая снимается с небольшим поворотом вверх и в правую сторону.

4. Вначале выполняется демонтаж правой части.

5. Далее удаляется пароотводящий шланг.

6. Правая часть разделяется на два элемента с удалением скоб.

Ниже вы можете просмотреть видео о том, как самостоятельно установить радиатор печки на ВАЗ 2110 нового образца.

Устройство радиатора печки ВАЗ 2110

В случае необходимости, воздушный поток перед нагнетанием в салон нагревается. При этом он пропускается сквозь отопитель и может регулироваться при помощи рукояток управления.

Расположение радиатора – горизонтальное, находится он под приборной панелью в пластмассовом кожухе. Конструкция радиатора состоит из расположенного с левой стороны бочка и алюминиевых трубок, установленных в два ряда. Регулированием заслонок часть воздуха проводится сквозь трубки радиатора, остальная часть минует его. По сравнению с классикой, в ВАЗ 2110 не установлен кран, перекрывающий движение жидкости, поэтому печка с прогретым мотором также находится в прогретом состоянии. Конструкция обеспечивает малую инерционность системы – скорейшее достижение установленной температуры. А отсутствие крана избавляет от хлопот, связанных с его протечкой.

Ремонт печки ВАЗ 2110

Большая часть поломок с печкой случается при смене сезонов. С приходом морозных дней она плохо греет либо вообще прекращает функционировать.

Возможные неисправности:

Не регулируется температура отопителя.
Сломан моторедуктор или заслонка.
Протекает радиатор печки.
Неисправен температурный датчик.
Неисправен САУО.

Если плохо дует печка – в первую очередь нужно обратить внимание на блок управления или на исправность заслонки. При выходе из строя контроллера отопителя, – не поступает сигнал на заслонку. Следовательно, нужно проверить датчик температуры, установленный около осветительного потолочного плафона.

Температуру потока можно контролировать тактильным способом. Так проверяется датчик. В случае изменения показателя температуры исключительно в его крайнем положении, датчик следует заменить.

Когда вентилятором прибора нагнетается исключительно холодный воздух, это свидетельствует о поломке печки. В 90% случаев причиной поломки является моторедуктор. Эту деталь нужно заменить.

При плохом поступлении теплых воздушных потоков единственный выход – модернизация каналов подачи подогретого воздуха.

Если имеют место более существенные поломки, скорее всего, придется подумать об установке новой печки. Часто эти действия выполняются во время проведения тюнинга автомобиля собственными руками.

Замена радиатора отопителя и охлаждения на ВАЗ 2110 » НаДомкрат

Первые ВАЗ 2110 пошли в серийное производство в 1995 году. Это была совершенно новая для российского авторынка модель по дизайну кузова и салона, а также по устройству многих автомобильных систем.

Содержание

1 Радиаторы отопления и охлаждения — устройства системы охлаждения ВАЗ 2110
2 Замена и ремонт радиатора охлаждения
3 Замена и ремонт радиатора отопителя
- 3. 1 Рекомендуем

Радиаторы отопления и охлаждения — устройства системы охлаждения ВАЗ 2110

Работоспособность охлаждающей системы двигателя любого автомобиля это один из важнейших вопросов, потому что при выходе из строя любой его части двигатель становится неработоспособным, он перегревается и если это вовремя не обнаружить, силовой агрегат выйдет из строя и его надо будет менять. Важнейшей частью этой системы являются радиаторы охлаждения и отопления.

Для длительной безаварийной работы радиаторов, в первую очередь системы охлаждения, потому что к нему есть открытый доступ, надо заботиться чистоте этого агрегата, при помывке машины особое внимание уделять этой зоне, которая постоянно забивается пылью, мелким сором, листьями. Все это надо аккуратно удалять. Промывать сам радиатор требуется регулярно, желательно мыльным раствором, для удаления масляных и топливных пятен.

Если негативные последствия от выхода из строя на трассе радиатора отопления можно устранить быстро, просто заглушив его, то с радиатором охлаждения все сложнее. Самый лучший вариант в такой ситуации, это если протечка небольшая и имеется специальная жидкость или хотя бы вода, постоянно пополнять систему.

После возвращения в гараж такой агрегат следует заменить. Перед водителем встает вопрос — какой радиатор охлаждения лучше на ваз 2110. Если двигатель карбюраторный, то выбор надо делать между алюминиевым радиатором, который выпускает LUZAR, Луганский завод автомобильных радиаторов и традиционным, медным производимым на «Оренбургском радиаторе». Алюминиевые легче и дешевле, медные тяжелее и дороже. С точки зрения работоспособности медные радиаторы выигрывают в споре. Они более крепкие, обладают большей теплопроводностью и лучше отводят тепло. Но с точки зрения цены они проигрывают, алюминиевые дешевле почти в два раза. Какой радиатор лучше на 2110? Выбор в этом случае за автовладельцем.

При выходе из строя и необходимости замены элементов системы отопления возникает тот же вопрос — какой радиатор отопления лучше на ваз 2110. Выбор и система оценки та же самая, что и с агрегатом охлаждения. Луганск или Оренбург, алюминий или медь, деньги или эффективность.

Замена и ремонт радиатора охлаждения

Установив, что радиатор ВАЗ 2110 дал течь, необходимо провести диагностику с привлечением специалиста, чтобы определить, можно ли его ремонтировать или надо менять.

Замена радиатора

Если течь небольшая и ремонт возможен надо определить, как это лучше сделать.

Самый простой, народный способ — холодная сварка. Обнаруженные трещины или расслоения надо замазать специально приготовленным материалом, похожим на пластелин. При контакте с воздухом он быстро затвердевает.
Можно залить во внутрь радиатора состав для ремонта радиатора, металлогерметик HG Проходя по системе охлаждения он активизируется в местах, где нарушена герметичность, твердеет и перекрывает течь.

Применение контрафактного продукта или герметика с просроченной датой годности приводит к закупорке системы охлаждения и окончательного выхода из строя не только радиатора, но и других агрегатов системы.

Для заделки щелей используют состав на основе эпоксидной смолы.
При значительных повреждениях используют аргонную сварку, для этого надо снять радиатор с машины.

Если, осмотрев повреждение, все таки принято решение на его замену требуется подготовиться.

Какой радиатор лучше на ваз 2110 хозяин машины уже решил, осталось купить его в автомагазине или на рынке и приготовить нужный инструмент. Во время поездки за радиатором надо обязательно купить:

комплект патрубков системы охлаждения;
крепежные хомуты на патрубки в нужном количестве;
резиновые подушки для крепления радиатора;
тосол.

Из инструмента понадобится — плоскогубцы, ключ на 10, отвертка.

Для снятия радиатора надо заехать на яму, хотя это не обязательное условие при этих работах. Дать время тосолу охладиться. И дальше по алгоритму:

отсоединить клеммы аккумулятора;
снять воздушный фильтр;
слить тосол;
ослабить хомут нижнего патрубка, подводящего тосол;
отсоединить снизу подводящий патрубок;
у верхнего патрубка, который отводит тосол ослабить хомут и отсоединить его;
снять вентилятор;
сверху открутить две гайки, которыми агрегат крепится к кузову;
отодвинуть агрегат назад;
ослабить хомут патрубка, отводящего пар и снять его;
вынуть радиатор из отсека двигателя;
заменить подушки крепления этого агрегата;

Установку произвести в обратном порядке.

Устанавливая новый радиатор, обязательно заменить все подводящие и отводящие патрубки системы охлаждения. Находясь в постоянном контакте с горячим тосолом они быстро выходят из строя.

Замена и ремонт радиатора отопителя

Готовясь к замене агрегата, требуется осмотреть радиатор печки ВАЗ 2110, какой лучше решить при выборе в магазине. Замена радиатора отопителя достаточно трудоемкий процесс, поэтому заранее необходимо решить, отдавать машину мастеру в автосервис, или достаточно собственных навыков и знаний, чтобы справиться с этой работой.

Из инструмента надо приготовить: четыре хомута, отвертку с крестообразным жалом и пинцет. Из материалов — радиатор отопления, нужные патрубки, тосол.

Перед началом работы снять клеммы с аккумулятора.

Затем требуется сбросить давление в системе охлаждения открутив пробку расширительного бачка. В подставленную емкость должно слиться четыре литра жидкости.

Тосол из радиатора отопления удалять надо через отверстие для слива в блоке двигателя. Для этого необходимо снять модуль зажигания и пробку находящуюся за ним.

Перед этим требуется сбросить давление в системе охлаждения открутив пробку расширительного бачка. В подставленную емкость должно слиться четыре литра жидкости.

Сам процесс демонтажа заключается в следующем:

открутив 4 винта на «жабо» и разъединив шланги убрать накладку ветрового стекла, а также шумоизоляционную обивку;
отсоединив разъемы вентилятора отопителя отодвинуть его, чтобы не мешал;
снять стеклоочистители
отвернув винт крепления, отсоединить хомут вакуумного шланга от корпуса отопителя;
снять скобы крепления с корпуса;
отвернуть средние и передний винты крепления
убрать корпус отопителя;
отсоединить от радиатора шланг, который отводит пар;
снять скобы крепления заднего кожуха отопителя и снять сам кожух;
вынуть радиатор из отопителя.

Опыт многолетней эксплуатации ВАЗ 2110 говорит о том, что в багажнике у водителя должен быть ремкомплект этой важной для машины системы. Патрубки, хомуты, тосол и металлогерметик. Протечки случаются, по закону дороги, в самый неподходящий момент.

Ремонт заслонки печки ваз 2110 » Драйв

Очень часто при установке рычажка управления потоками воздуха отопителя в положение «в ноги» или «в грудь», часть воздуха всё равно идет «на стекло». Устраняется регулировкой заслонок. В данном случае достаточно было укоротить регулируемую тягу на три деления и откусить бокорезами её выступающий наконечник.

После таких регулировочных работ заслонка отопителя ВАЗ 2110 стала в правильное положения и тепло от печки намного лучше стало поступать в нужном направлении. Регулировка заслонок печки ВАЗ 2110 прошла успешно. Такая процедура требует минимум инструмента и времени, а пользы и тепла — максимум.

Подробнее как происходит регулировка заслонок печки 2110 — покажет данный фотоотчет.

Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
Тяга заслонки «в ноги» — «в грудь».
Место крепления тяги заслонки «в грудь»-«на стекло».

Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».

Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.

Как бы ни старались конструкторы отечественных ВАЗов, добиться абсолютных результатов в безупречной работе некоторых узлов у них никак не выходит. В этой публикации речь пойдет о заслонке печки ВАЗ 2110, которая по задумке производителя должна в автоматическом режиме регулировать подачу воздушных потоков. В летнее время эта функция, по ненадобности остается незамеченной владельцами ВАЗ 2110, но с наступлением холодов, понять ее алгоритм работы удается не каждому. Потоки теплого воздуха распределяются совсем не так, как хотелось бы, поэтому есть смысл, отказаться от заводской автоматизации и перенастроить заслонку отопителя ВАЗ 2110 на ручной режим управления.

Управление заслонкой печки ВАЗ 2110 с помощью тросика

Для начала устанавливаем в патрубок печки кран от ВАЗовской восьмерки (2108)
Далее с помощью длинной отвертки через центральный дефлектор в торпеде устанавливаем воздушную заслонку печки ВАЗ 2110 в положение подачи горячего воздуха
Затем необходимо отключить и отсоединить микромоторедуратор, для этого первым делом снимаем жабо затем снимаем ММР. После этого отпиливаем вал редуктора, после чего изготавливаем из метала рычаг и зажим из болта на 8.
Далее в салоне ВАЗ 2110, в удобном для вас месте сверлим отверстие и вставляем в него трос нужной длины (очень хорошо для этих целей подходит тросик с ручкой управления дроссельной заслонкой от “классики”, но предварительно нужно обрезать кожух троса, для ограничения поворота рычага).
Теперь остается вставить в ось заслонки печки ВАЗ 2110 квадратный вал от микромоторедуктора и на него надеть изготовленный ранее рычаг, на котором с помощью зажима закрепляем один конец троса, предварительно выставив заслонку в положение подачи горячего воздуха.
После такой доработки печки ВАЗ 2110 у вас не будет возникать проблем с ее управлением.

Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

.вывод 2 на «+» от замка зажигания (через предохранитель 10 А)
.выводы 3,6 на «-» (5 можно тоже скрутить сюда же для подсветки кнопки ЭСП)
.выводы 7,1 на заслонки ММР
.вывод 4 на + от подсветки часов (для подсветки кнопки ЭСП

И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать.

Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

Видео работы ручного управления заслонкой печки ВАЗ 2110

В автомобиле марки ВАЗ 2110 очень часто страдают печки, можно сказать это даже больная тема для данного авто. В рассмотренном примере, воздух постоянно дует либо горячий, либо постоянно холодный, причем реакция на рычаг не происходит. Связано это с определенной конструкцией самой машины. А именно, у автомобиля не существует крана, подающего охлаждающую жидкость непосредственно в радиатор. Вся регулировка воздуха происходит лишь благодаря существующей заслонки, таким образом ОЖ постоянно циркулирует в радиаторе.

В нашей статье мы подробно опишем весь процесс ремонта печки на примере машины ВАЗ 2110.

Для начала стоит разобраться, что же случилось. Обычно, причиной неработающей печки, становится прежде всего, сама заслонка, а именно — микро редуктор. Первым делом стоит разобрать сопла, для этого изымаем их. Теперь при помощи рычага отводим его в сторону влево, после чего переводим вправо, таким образом смотрим движется ли заслонка. У нас заслонка как раз не двигается, она просто застряла в крайнем положении справа.

На данном рисунке показано, как должна работать та самая заслонка, при правильной работе заслонки, стоит искать проблему в работе печки в районе радиатора.

Для начала попробуем разобраться в работе блока САУО, поступает ли напряжение на мотор. Перед вами схема.

Первым делом подсоединяем клеммы, х1.2(розовый) и х1.8(коричневый). Затем включаем зажигание, теперь выставляем рукоятку в необходимое положение, после этого должно появиться напряжение в 10 Вт. После этого, изменяя положение рукоятки, должно происходить изменение полярности напряжения, если оно полностью отсутствует, значит проблема в САУО, будьте внимательны! Поэтому, не в коем случае нельзя соединять клеммы и пускать по ним напряжение. Если напряжение пройдет, тогда усилитель полностью придет в негодность, ведь его пропускная способность 1А. Если печка работает при переводе рычага в крайние положения, можно подумать, что редуктор работает хорошо, при этом вал движется в своем гнезде, тогда обратите внимание на датчик положения заслонки. Если вы переставите рукоятку в крайние точки, то появившееся сопротивление х1.1(зелёный) и х1.4(голубой) должно изменяться. Из этого стоит сделать вывод, что САУО работает хорошо, микро редуктору напряжение поступает, а вот заслонка никак не реагирует.

Снимаем дворники, изымаем вкрученных болты. Избавляемся от двух гаек, расположенных сбоку. Переставляем зацепы подальше от отверстия, находящегося в кузове. Снимаем жабо.

После этого стоит разрезать трубку, необходимая для подачи омывателя. После чего помещаем трубочку от баллона, в котором находится монтажная пенка.

Место расположения редуктора.

Снять редуктор можно из данного положения, прикручен он тремя болтами.

Редуктор снят с автомобиля.

После чего стоит его разобрать.

Вооружившись плоской отвёрткой, стоит отодвинуть защёлку, после чего отгибаем две половинки.

Далее стоит подключить мотор питания от САУО, затем протестируем его работу.

Далее необходимо снять моторчик, после чего приступить к его разборке. Предварительно отметьте приложение крышки, чтобы потом не сменить направление вращения.

Осматриваем моторчик на предмет разрыва цепи, в том случае если он не реагирует. В противном случае обрабатываем его смазкой.

Далее стоит подключить мотор к редуктору, в начале движения вала, в принципе все нормально. После чего все возвращаем на свои места.

Детали отопителя: 1 – тройник; 2 – клапан стока воды; 3 – передний корпус воздухозаборника отопителя; 4 – водоотражательный щиток воздухозаборника; 5 – клапан управления заслонкой рециркуляции; 6 – заслонка рециркуляции воздухозаборника; 7 – гайки; 8 – задний корпус воздухозаборника отопителя; 9 – электродвигатель отопителя; 10 – заслонка канала отопителя; 11 – кожух вентилятора отопителя; 12 – заслонка управления отопителем; 13 – задний кожух отопителя; 14 – кожух радиатора отопителя; 15 – пароотводящий шланг; 16 – радиатор отопителя; 17 – опорная площадка рычага привода заслонки управления отопителем; 18 – рычаг привода заслонки управления отопителем; 19 – микромоторедуктор привода заслонки управления отопителем; 20 – резистор; 21 – крышка кожуха отопителя; 22 – шланги радиатора отопителя; 23 – передний кожух отопителя; 24 – шумоизоляционная правая обивка моторного отсека; 25 – электропневматический клапан; 26 – обратный клапан

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО).

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим.

ВАЗ 2110 печка дует холодным, причины

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка!

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ВАЗ 2110 поставить защиту под ремень генератора. Щиток (экран) брызговика ремня генератора Приора. Курьерская служба доставки «СДЭК»

Всем привет!

Надоело, что когда идет дождь, подкапотное пространство всегда грязное, потому что вода из-под правого переднего колеса попадает на коленвал и ремень генератора, а оттуда летит во все стороны. Несколько дней я думал, как это остановить. На Приоре с этим проще — у них есть готовый пыльник, который можно купить. Но мне не нужен легкий путь 🙂

Впечатления при изготовлении — мне показалось, что защита, несмотря на простоту конструкции, была более сложной в изготовлении (по сравнению с переходником салонного фильтра) из-за того, что чертежей не было и пришлось изобретать велосипед , неоднократно примеряя детали по мере их изготовления. Что я сделал, смотрите ниже.

Чтобы предупредить некоторые вопросы, поясняю следующее:

Все работает тихо, не болтается и не шумит;
— проверить натяжение ремня можно, просунув руку рядом с правым колесом, особых усилий это не требует;
— для регулировки ремня снимать защиту не нужно;
— самоделка очень проста в установке;
— Для его установки нужно снять крышку ГРМ.
— Дизайн, чтобы весить немного.

Этот дизайн является экспериментальным, поэтому его может и должен модифицировать любой желающий.

Бывает и хуже.

У меня защита двигателя, справа щитки из алюминиевого листа для защиты. Работали они плохо, особой разницы я не заметил.

Воспользовавшись моментом, помыл двигатель мойкой высокого давления, тем более, что его не мыли 7 лет. На чистом двигателе ковыряться приятнее. Кстати, в этом нет ничего страшного, после стирки я оставил его с открытым капюшоном на солнце на 2-2,5 часа. Дальше все завелось, а главное поехало))).

… и начинаем умнеть. Для макета я взял картон.

Картонный кожух перевел на металл, вырезал и согнул. Стену защиты я делал без макета, деталь простая, поэтому сразу виден готовый результат. Крепления — болты М3.

А это вид изнутри. Срез в углу – незавершенный косяк. В последствии в разрез была вставлена треугольная латунная вставка и как следует припаяна.

В процессе замеров пришел к выводу, что необходимо сделать вырез по месту шкива генератора. Взял круг из картона диаметром 65 мм, приложил, начертил и выпилил болгаркой с почти сточенным кругом — оказалось очень удобно.

Затем из полоски картона смоделировал скобу, а из полоски сделал полоску 2,5 мм. При установке кронштейнов на ремень генератора я положил плоскую деревянную рейку толщиной примерно 10 мм, чтобы сохранить одинаковый зазор между кожухом и самим ремнем. Затем с помощью полоски картона прикинул форму и длину второго кронштейна.

Потом разобрал и нанес первый слой краски. Поверхность кронштейнов была отполирована, с другой стороны окрашена вручную.

Снова покрасил и собрал на болты М3. Снаружи резьба болтов стачивается заподлицо с гайками, и все это дело полируется.

Приклеил Е-образный уплотнитель, оставшийся от адаптера салонного фильтра.

Если вы не любите пачкаться под капотом автомобиля в дождливую погоду, эта статья для вас. Немного тока поговорим о том, как грязь попадает в подкапотное пространство, виноват ремень генератора, из-под переднего правого колеса вода с грязью летит на ремень, который при вращении разбрасывает его во все стороны. В этой статье мы рассмотрим способ устранения этого недостатка на примере автомобиля ВАЗ 2109.автомобиль.

Не будет дребезжать и издавать посторонние звуки.
Мешает при проверке натяжения ремня.
Для регулировки натяжения не нужно будет снимать защитный кожух.
Конструкция нетяжелая. Простой и понятный процесс установки.
При желании самоделки можно модифицировать по своему усмотрению.

Инструкция по изготовлению защитного кожуха

Для того, чтобы работать было приятнее, желательно помыть моторный отсек, затем произвести замеры в месте установки кожуха.

Для изготовления макета автор рекомендует использовать картон, затем полученные элементы макета переносят на материал, из которого будет изготовлена защита ремня, боковые части рекомендуется делать из тонкого металла, так как он хорошо гнется и позволит выгнуть нужную форму, а задняя стенка сделана из фанеры толщиной 0,8 мм, а сверху по желанию положить жесть. Деталь имеет простую конструкцию, поэтому автор выложил фото готовой детали.

На этом фото деталь изнутри, срез в углу оказался ошибочным, позже был исправлен треугольной латунной вставкой.

В процессе обмера детали на месте установки автор пришел к выводу, что необходимо сделать вырез под шкив генератора по месту; для этого из картона вырезается круг диаметром 65 мм, который необходимо приложить к отмеченному месту, нарисовать контур и вырезать его болгаркой.

Затем из картона был смоделирован кронштейн, который был изготовлен из металла толщиной 2,5 мм. Чтобы зазоры между кожухом и ремнем генератора были одинаковыми, нужно подложить деревянный брусок толщиной 10 миллиметров. По такому же принципу следует сделать второй кронштейн.

После того, как все будет готово, наружную часть детали нужно покрасить, а кронштейны отполировать или тоже покрасить. Краску следует наносить в два-три слоя, а после полного высыхания краски с помощью болтов М3 и самоконтрящихся гаек кронштейны прикручиваются к корпусу кожуха.

Важно: Резьба должна быть снаружи и нарезана заподлицо с гайками.
На концы желательно наклеить резиновый уплотнитель, а затем установить готовую деталь на автомобиль, как видно на фото, сделанная защита не только не дает ремню разносить грязь по моторному отсеку, но и предотвращает попадание влаги в точку распыления.

Щиток (корпус, экран) грязезащитный ремень генератора а/м приора
1 шт.
Вес: 0,25 кг. размеры: 32x9x2 см

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Обращаем ваше внимание на что доставка осуществляется за счет клиента и не входит в первоначальную стоимость заказа. Пожалуйста, дождитесь подтверждения заказа менеджером компании для получения общей суммы заказа.
Срок формирования и отправки заказа 3-10 рабочих дней при поступлении оплаты на наши счета и зависит от ряда факторов:

— Заказы не включающие в себя услугу покраски , при наличии товара, выполняются в течении 3-5 рабочих дней (примерные сроки).
— Заказы, включающие в себя услугу покраски , при наличии товара, выполняются в течение 7-12 рабочих дней (примерные сроки).
— Индивидуальные заказы выполняются в течении 7-14 рабочих дней (примерные сроки).

Самовывоз из пунктов самовывоза в Тольятти

Для оформления заказа интересующего Вас товара выберите способ доставки «Самовывоз из магазина». Затем заполните контактные данные и дождитесь подтверждения заказа.

Адрес пункта самовывоза:

Российская Федерация, Самарская область, г. Тольятти, ГСК «Пламя», ул. Офицер 14

Время работы пункта выдачи:

Пн-Пт 7:00 — 19:00, МСК

Формирование заказа на самовывоз осуществляется при частичной или полной предоплате заказа. Получение частично или полностью оплаченного заказа производится в пункте выдачи в рабочее время.

Доставка в регионы Почтой России

Доставка осуществляется Почтой России в отделение, указанное в заказе (в соответствии с вашим адресом и почтовым индексом), при 100% предоплате. Стоимость и ориентировочные сроки доставки рассчитываются индивидуально при подтверждении заказа. Обычно стоимость доставки от 300 рублей за небольшую посылку до 2000 рублей за бампер или пороги, отправка в отдаленные регионы дороже.
После отправки заказа Вам на почту придет уведомление с номером отслеживания отправления, по которому Вы сможете отследить движение груза на сайте Почты России.

Наложенный платеж недоступен в связи с увеличением количества возвратов. Надеюсь на ваше понимание!

Возможна отправка посылок весом до 15 кг и с габаритами Ширина+Высота+Глубина — всего не более 3 метров .

Внимание! Срок хранения посылок в отделениях Почты России снижен до 15 дней! В этом случае повторное уведомление не будет отправлено на адрес, указанный в посылке.

Доставка в регионы Транспортными компаниями (ТК)

Отправляем заказы транспортной компанией более чем в 100 городов России, работаем с большинством транспортных компаний России. Доставка до терминала отправления в Тольятти осуществляется бесплатно, остальная стоимость доставки оплачивается при получении в терминале ТК в вашем городе. При обработке заказа мы можем выбрать самого быстрого и дешевого перевозчика в вашем регионе. После отправки заказа Вам на почту придет уведомление с номером отслеживания отправления, по которому Вы сможете отследить движение груза на сайте Транспортной компании.

К преимуществам доставки с помощью ТК относятся O отсутствие ограничений по объему и весу товара.

Внимание! Отправка деталей из пластика, абс, стекломата и т.п. рекомендуется транспортными компаниями только в жесткой упаковке (ящик)!

Внимание: сроки доставки определяются транспортной компанией и являются ее зоной ответственности. ВС-АВТО не может влиять на сроки доставки, когда товар уже отгружен.

В связи с внесением изменений от 6 июля 2016 г. в Федеральный закон № 374-ФЗ «О противодействии терроризму», а также принятием антитеррористического «пакета Яровой», с 20 июля 2016 г. в г. Для отправки груза отправитель должен предоставить информацию о себе, получателе и плательщике. В частности, наши клиенты требуют реквизиты документа, удостоверяющего личность (российский паспорт, водительское удостоверение).
Просим понимать, что при оформлении заказа при выборе «способ доставки: транспортными компаниями» необходимо заполнить поле «паспортные данные».

Транспортно-экспедиторская компания «ТК КИТ» (ТК ГТД)

Транспортная компания КИТ (ГТД) осуществляет срочную доставку грузов от 1 кг по России автомобильным транспортом. Компания специализируется на доставке сборных грузов между крупными городами Уральского региона и из других городов России в Уральский и Сибирский федеральный округ.

Транспортно-экспедиционная компания «ПЭК»

«Первая Транспортно-Экспедиционная Компания» занимается перевозкой сборных грузов по России от 1 кг до 20 тонн. На сегодняшний день ПЭК является одним из крупнейших грузоперевозчиков страны, услугами которого воспользовались уже более 350 000 клиентов.

Транспортно-экспедиторская компания «ЖелДорЭкспедиция»

Служба доставки грузов — крупнейшая транспортно-экспедиторская компания России, осуществляющая железнодорожные и автомобильные перевозки, а также экспедирование сборных грузов на территории Российской Федерации.

Транспортно-экспедиторская компания «Байкал-Сервис»

Байкал-Сервис — одна из крупнейших транспортно-экспедиторских компаний России, осуществляющая перевозки грузов по территории Российской Федерации.

Транспортная компания «Энергия»

Транспортная Компания Энергия профессионально осуществляет перевозки сборных грузов по городам России, СНГ и Китая. Созданная в мае 2004 года в Новосибирске, ТК «Энергия» сегодня имеет филиалы в 110 городах России от Краснодара до Находки, более 20 — в странах СНГ и Китая. Собственный автопарк, состоящий из более чем 300 автомобилей, выполняющих ежедневные рейсы.

Курьерская служба доставки «СДЭК»

Российский оператор экспресс-доставки документов и грузов. Компания основана в 2000 году.

Более 900 подразделений и представительств компании в городах России позволяют нам контролировать прохождение грузов на всех этапах, значительно сокращать время, выбирать надежные, многократно проверенные маршруты доставки во все населенные пункты страны.

Подумай! СДЭК — курьерская доставка, рекомендуется выбирать для отправлений максимальным размером 35х40см.

Претензии по стоимости доставки курьерской службой СДЭК не принимаются!

Возможна отправка другими транспортными компаниями по согласованию с нашими менеджерами.

Уважаемые клиенты! Наша компания заботится о своих клиентах и нам важно, чтобы при доставке Вы получили свой груз без задержек, проблем и в полном объеме.

Для этого просим вас соблюдать несколько простых правил, которые помогут вам быстро решить спорные вопросы:

При получении посылки внимательно проверьте:

Целостность упаковки и клейкой ленты;
Соответствие фактического количества мест количеству, указанному в ТТН;
Соответствие данных о грузополучателе, указанных на ящике, вашим данным;
Вес ящика (Взвесьте груз! Это поможет вам определить, на каком этапе произошла недостача).

Только убедившись, что информация о Вашем грузе соответствует данным, указанным в накладной, подписывайте документы.

Если упаковка нарушена, вес груза меньше указанного в накладной, груз не ваш, ящики мокрые или отсутствуют, следуйте следующим инструкциям:

Укажите артикул по наклейке на коробке, которая отсутствует, повреждена или не принадлежит вам.
Сделать соответствующую запись в сопроводительных документах и оформить заявление.
Обратиться с представителем транспортной компании и составить Акт.

Как сделать вторую печку на УАЗ 469. Салон автомобиля УАЗ

УАЗ 469, как и УАЗ Хантер, оборудован системой отопления, которая не способна обогревать салон. Щели и незначительная теплоизоляция делают УАЗ Патриот холодным.

Правильный выбор

Зимой хочется комфортного тепла в салоне

Допускается установка в задней части салона рассматриваемых моделей дополнительного отопителя. Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469.или УАЗ Хантер. В любом случае конфигурация отопителя меняется. Может служить:

КИТБ.3221-8110010;
подогреватель НАМИ-4 или НАМИ-7,
от Жигулей.

Автомеханики рекомендуют устанавливать на данную модель отопителя НАМИ-4, который будет работать на газовом топливе. При этом учитывается, что независимо от сделанного выбора печь должна иметь мощность 2-4 кВт. Преимуществом такой системы является автономное поддержание температуры в салоне. Минус — сложная установка.

Перед тем, как приступить к тюнингу УАЗ Хантер, нужно учесть, что кран тоже подлежит замене. Это связано с его неудобным расположением и склонностью к протечкам. Верным решением в данном случае является врезка в эту систему нового агрегата. Кран устанавливается ближе к печке.

Угловой кран нужно врезать в кабину, иначе он может забиться грязью. В этой ситуации один штуцер выводится в короб, а второй подключается к аналогичному элементу радиатора. Важным моментом в этом вопросе является правильный выбор деталей. Рекомендуется установить регулируемый клапан.

Можно предпочесть электромагнитный клапан от BMW 5 серии. Монтировать его нужно в зазор между выходным и входным патрубком радиатора печи. Эта деталь непонятна. Чтобы обновить его, вам нужно будет просверлить 4 заклепки в крышке. В этом случае вы получите разборную конструкцию, которую будет легко чистить. Для сборки используются винты.

Основные работы

Установка дополнительного источника тепла

Перед установкой обогревателя НАМИ-4 или другой модели старую печь демонтируют. По возможности улучшают имеющуюся систему отопления за счет обдува боковых стекол.

Для этого используется тройник, гибкая проводка, сверла. Изначально в торпеде нужно будет проделать отверстия, установив в них боковые воздуховоды от КАМАЗ или ЗИЛ.

Если в качестве дополнительной топки на УАЗ Хантер или УАЗ 469 устанавливается отопитель НАМИ-4, то он подключается следующим образом:

Параллельно: моторный блок — электронасос — тройник — краны шаровые — радиаторы печки — тройник — мотопомпа. Следует отметить, что у каждого радиатора своя теплоотдача и проницаемость. По окончании демонтажных работ регулируют прохождение антифриза с помощью кранов через подогреватель. Этот ход позволит им дуть в одном направлении.
Последовательно: блок двигателя — электронасос — радиатор печки — радиатор печки — насос двигателя.

При тюнинге нужно помнить, что электронасос работает эффективнее, когда антифриз оказывает на него сильное давление. Поэтому нужно установить первый элемент после моторного блока. Для лучшего прогрева горячий антифриз должен идти вверх по радиатору, а остатки жидкости выходить снизу. Это объясняется изменением плотности вещества.

Другой действенный метод обогрева салона УАЗ 469 это тюнинг системы охлаждения. Его работа устроена таким образом, что в радиатор отопителя практически не попадает горячий теплоноситель. Для этого электрический дополнительный насос. Сначала она понимает. Вместо шурупов используются винты. Такой тюнинг позволит избавиться от течи.

Устанавливается новая конструкция до или после печи. Помпа крепится к кузову УАЗ Хантер 2-мя саморезами. С электрической точки зрения это устройство будет работать с момента подачи напряжения. В то же время клапан закроет линию. Автомеханики рекомендуют управлять современной системой отопления с помощью 2 переключателей:

1-й отвечает за включение клапана и подачу напряжения;
2-й включает насос.

Данная схема позволяет блокировать случайное включение насоса и закрытый клапан. В случае установки турбины от отопителя Маз потребуется помощь специалиста.

Я уже рассказывал, как готовил свой УАЗ к переезду с юга в Сибирь и обещал, что продолжу рассказывать о его переделке своими руками, и так…

Эксплуатация автомобиля зимой выявила проблему. Если на улице ниже 30 по Цельсию, то передняя печка перестает и греть, и обдувать стекло — на лобовом стекле 2 «петли», боковые полностью покрыты льдом изнутри, несмотря на то, что машина хорошо утеплена . Поиск в интернете показал, что проблема не новая, решений (и результатов) много. Но так как я «сделан» в СССР, имею техническое образование, технический склад ума и вроде бы не кривыми руками, то пошел своим путем. Значит проблема печки в плохом нагреве (быстром охлаждении) и малом расходе воздуха в печке; Решение должно было быть радикальным…

Я «вложил» эту мысль себе в голову и стал ждать, пока не попаду в руки что-нибудь полезное для меня. И вот сосед (который держит ларёк контрактных запчастей рядом с СТО, где я работаю) привёз… Это была печка (точнее, как оказалось, наполовину — корпус двигателя с моторчиком печки и заслонками ) от Тойоты (не знаю какой) с надписью на ней ST-215 и работа пошла. Уазиковскую печку сняли и разобрали, все разложили на полу…

Печка УАЗ разобрана пополам (заводским подключением), снят радиатор и отдан специально обученному человеку для пайки-проверки))). Новая печка встала как родная взамен задней (половину снял) родной, но места для радиатора не нашлось. Было принято решение сдвинуть его вперед — булгарить, лущить, гнуть и… получилось то же самое))). Радиатор крепим на б/у ремни ГРМ, естественно все через резину (везде кладем между металлом).

Собираем все в единый корпус, не забыв проклеить все что можно термозащитой и все щели я залил обычным силиконовым герметиком ставим на место и опять засада — передняя панель немного мешает… Болгарка решит))), так же немного подгибаем рычажки включения моста и опускаем. Окна «летнего» притока от старой печки остались функциональными.

И опять же, надо подумать… Воздуховоды не нашел — пытался подобрать… Оказалось, что труб для сантехники 50 — и все))). Электрическую схему подключения взял в интернете — теперь у меня 3 скорости вентилятора благодаря резистору печки ВАЗ 2110.

Еще раз залить все щели герметиком, подождать около суток, соединить. На выходной шланг от головки блока кулера надеваем доп. электронасос (берите только Bosch — нашего нет) и торжественный пуск. ..)))

Надежды оправдались — зима еще не наступила, но «ходовые испытания» показали: на 1-й скорости печка дует в разы сильнее старой; на 3 скорости — кепку с головы за козырек приподнимает))) радиатор горячий — рука не терпит. Внешнюю эстетику получившегося я оставил на потом — просто сверху поставлю узкую полочку и закрою вид на моторчик печки изнутри. Буду делать и новые заслонки через механическую тягу — поднял рычаг и открыл, опустил — закрыл, ничего интересного. Теперь о расходах:

Электронасос был в наличии, в магазине стоит от 2500р

резистор, провода, 3-х позиционный переключатель — 800р

ремонт радиатора печки, пайка и осмотр — 500р

герметик, шурупы, болты, пластиковые хомуты, и т.д. — 300р

труба воздуховода, 2 тройника, 4 уголка, переход 100 на 50 — 400р

изоляция (пенофол 10 мм) — 200р

Итого — 2200р (без учета стоимости доп электронасоса)

Вот все, патентовать не буду — пользуйтесь)))

Отопитель УАЗ Хантер является заменой более совершенного и экономичного отопителя производства НАМИ. Достоинств у него больше, чем недостатков, главный из которых – высокая цена. Если вы хотите сэкономить, то повысить КПД штатного обогревателя можно с помощью некоторых простых усовершенствований, о которых речь пойдет ниже.

Доработка и усовершенствование конструкции отопителя УАЗ Хантер.

Начать стоит с герметизации корпуса отопителя. Для этого его необходимо снять с автомобиля и отремонтировать изнутри с помощью автомобильного герметика все углы и стыки кузовных деталей. А затем, желательно, еще и с внутренней стороны обклеить стенки короба тонкими, 2-3 мм, листами автомобильной шумо- и виброизоляции. Все это в комплексе устранит подсос воздуха, несколько повысит теплоотдачу и несколько снизит общий шум отопителя при работе электродвигателя.

Следующий шаг — попробовать любым доступным способом, например, обклеив оконный уплотнитель по периметру, заклеить нижний прямоугольный выходной люк корпуса отопителя. Это необходимо для устранения подсоса воздуха при закрытой крышке люка, тем самым увеличивая силу воздушного потока, который будет идти по гофрошлангам к лобовому стеклу или через нижние боковые воздухораспределители.

Ну и в заключение необходимо снять или просто отогнуть влево прямоугольный выступ, расположенный с внутренней стороны отопителя и частично закрывающий левый выходной патрубок подачи воздуха на лобовое стекло. не совсем понятно общее назначение и функционал этого выступа в конструкции, но то что без него увеличивается сила подачи воздуха в левый гофрошланг, а значит увеличивается сила обдува лобового стекла со стороны водителя, это факт .

Несмотря на пластиковый бокс, установленный под люком воздухозаборника, часть дождевой воды при закрытой крышке люка все же может попасть в салон УАЗ Хантер во время стоянки. Изначально в результате осмотра и контроля во время дождя показалось, что поток капель воды в салон каким-то образом идет через сливной шланг коробки.

Тогда предположили, что поврежден сам пластиковый бокс. На самом деле точно установлено, что вода попадает в салон через место соединения верхнего внутреннего железного короба отопителя, выходящего за пределы кузова. Там он образует небольшой бортик, на который устанавливается нижний уплотнитель люка.

Дождевая вода стекает под этот уплотнитель, затем уходит в зазор между выступающей стороной коробки и самим корпусом. А оттуда сразу же попадает внутрь корпуса отопителя и далее течет по неплотностям под ногами водителя или переднего пассажира. То есть он изначально не попадает в пластиковую коробку, а обходит ее стороной.

Поэтому нижний резиновый уплотнитель люка необходимо снять, хорошо ставший видимым по кругу шов стыка обработать кузовным герметиком, после чего установить уплотнитель на место. Вода больше не будет поступать в салон через обогреватель.

Установка уплотнителя двери на крышку люка воздухозаборника УАЗ Хантер.

В любом случае, независимо от того, установлен ли на автомобиле пластиковый бокс над радиатором отопителя или нет, необходимо предотвратить естественное попадание воды и пыли в отопитель, а затем в салон при закрытой заслонке воздухозаборника. Лучше всего с этой задачей справляется пластиковая накладка, устанавливаемая поверх люка. Просто нужно заранее узнать, подходит ли он на УАЗ Хантер с нижним поводком или нет.

Если нет желания сверлить дополнительные отверстия в кузове автомобиля для установки такой накладки, то есть более простой и бюджетный способ. Заключается в замене штатного резинового уплотнителя крышки люка воздухозаборника на уплотнитель, который устанавливается с завода на внутренний дверной проем УАЗ Хантер, его каталожный номер 3153-6107018 или 3153-6107019. А на самом деле это обычный уплотнитель двери от ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, который идет под номерами 2101-6107018, 2101-6207024, 2101-6207025.

Особых сложностей в установке такого герметика нет. Единственное, на что следует обратить внимание, это чтобы при установке крышка была поднята как можно выше, насколько позволяют ее регулировочные отверстия. Теперь в закрытом состоянии крышка люка воздухозаборника максимально герметична по всему периметру и попадание воды практически исключено даже во время очень сильного дождя.

Подбор и замена двигателя отопителя УАЗ Хантер.

Штатно в отопителях УАЗ Хантер установлен электродвигатель МЭ236 мощностью 25 Вт. Его возможностей откровенно не хватает, чтобы нормально протягивать воздух через радиатор. Даже от небольшой производительности МЕ236 сильно страдает качество обдува лобового стекла.

Подобрать более мощный электродвигатель на замену МЭ236 несложно. Например, это могут быть электродвигатели 19.3730, 191.3730, 192.3730 и 194.3730 мощностью 40 Вт, или 197.3730 мощностью 60 Вт, или 51.3730 и 511.3730 мощностью 90 Вт. Главное, чтобы диаметр выходного вала электродвигателя был 8 мм, чтобы можно было без переделок установить стандартную крыльчатку, а также чтобы на ее корпусе были подходящие шпильки или резьбовые отверстия для крепления в нагревателе.

Кроме того, нелишним будет учесть нагрузку, которую данный электродвигатель будет создавать на бортовую сеть в процессе эксплуатации и, соответственно. Так, ток потребления электродвигателя 511. 3730 мощностью 90 Вт составляет 15 ампер, против 5 ампер у штатного ME236. Поэтому, пожалуй, золотой серединой станет установка электродвигателя 197.3730 мощностью 60 Вт и током потребления 8 ампер.

Если не брать в расчет глобальные переделки, то легкодоступных альтернатив стандартной крыльчатке нет. На КПД рабочего колеса сильно влияет высота его установки на валу двигателя.

Если крыльчатка установлена высоко и ее лопасти почти полностью спрятаны в диффузоре, то при прочих равных поток воздуха от отопителя будет более горячим и, соответственно, быстрее прогреется салон. А если крыльчатку установить низко, то повысится эффективность обдува лобового стекла и, соответственно, его устранение будет происходить быстрее. Так вот, здесь необходимо подбирать высоту его установки исходя из личных предпочтений.

Привод установки дистанционного управления краном отопителя УАЗ Хантер.

Клапан включения отопителя, устанавливаемый на УАЗ Хантер, позволяет дистанционно управлять подачей охлаждающей жидкости в радиатор отопителя, но эта возможность по каким-то причинам не была реализована инженерами автозавода.

Чтобы исправить этот недостаток, можно самостоятельно установить в салон привод управления отопителем от какой-нибудь модели ВАЗ или ЗАЗ. Подробнее об этом в отдельном .

Система вентиляции и отопления салона УАЗ-31512, УАЗ-31514, УАЗ-31519и автомобили УАЗ Хантер очень просты и примитивны как по конструкции, так и по принципу работы. отопителя с его простейшей системой воздухораспределения при этом, так или иначе, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Штатный отопитель автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ Хантер представляет собой крайне примитивную установку, состоящую из коробки с заслонками, в которой находится радиатор, электродвигатель с крыльчаткой и дополнительным сопротивлением .

Простая система распределения воздуха включает в себя воздухозаборник с механическим управлением, две форсунки обдува ветрового стекла, два гофрированных шланга и заслонки коробки отопителя.

На автомобилях УАЗ Хантер с 2010 года в конструкцию отопителя добавлен пластиковый короб артикул 3151-8101231, который устанавливается между люком воздухозаборника и радиатором отопителя и предназначен для сбора и отвода дождевой воды, попадающей в отопителя при открытой крышке люка воздухозаборника.

Дождевая вода, поступающая через люк воздухозаборника в этот пластиковый бокс, сливается через резиновый шланг, проходящий в перегородку моторного отсека внутри кабины.

А вода или конденсат изнутри отопителя сливается через второй резиновый шланг, расположенный в нижней части его корпуса и также выводится в моторный отсек через отверстие в его перегородке.

Установка пластикового короба 3151-8101231 значительно снизила интенсивность поступающего воздушного потока в салон при движении автомобиля и ухудшила естественную вентиляцию, но дождевая вода больше не попадает на горячий радиатор отопителя и не образует пар в кабине, которая оседает изнутри на окна. Кроме того, этот короб предотвращает попадание большей части пыли, песка и грязи непосредственно в отопитель, а через него в салон.

Вентиляция салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ Хантер.

Вагон имеет естественную и принудительную вентиляцию. При естественной вентиляции воздух поступает в кабину через открытые поворотные дефлекторы или дверные окна. Во время движения автомобиля воздушный поток дополнительно поступает в кабину через воздухозаборник, установленный перед лобовым стеклом. Забор воздуха открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции воздух в салон УАЗ нагнетается электровентилятором отопителя, не нагревая его. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и выходит в пространство для ног водителя и переднего пассажира, а также из центральной части салона на задние сиденья. Кроме того, воздух поступает к соплам обдува лобового стекла по гофрированным пластиковым шлангам.

Интенсивность принудительной вентиляции салона при закрытых окнах регулируется включением электродвигателя отопителя на один из режимов, а также регулировкой величины подъема крышки люка воздухозаборника.

Практика показывает, что возможности штатной системы проветривания при закрытых окнах очень ограничены и она работает недостаточно эффективно, отсутствует нормальная циркуляция воздуха в салоне, что приводит к постоянным окнам. Поэтому, как и все на УАЗе, желательно как-то доработать систему вентиляции, один из вариантов такой доработки рассматривается в .

Обогрев салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и УАЗ Хантер.

Обогрев салона УАЗ за счет поступающего внутрь нагретого воздуха так же, как и при принудительной вентиляции, но при включенном радиаторе отопителя. Для регулирования подачи горячей жидкости от системы охлаждения двигателя к радиатору отопителя используется кран, который устанавливается на головке блока цилиндров в автомобилях с двигателями УМЗ-417 и УМЗ-421, либо располагается внутри на передней панели на со стороны переднего пассажира, в автомобилях с ЗМЗ-409.

В автомобилях УАЗ Хантер с двигателем ЗМЗ-409 для упрощения процедуры управления краном отопителя можно установить для него систему дистанционного управления. Подробнее об этом в отдельном .

При открытом регулирующем клапане жидкость из головки блока цилиндров двигателя поступает в радиатор отопителя и далее отводится к водяному насосу, образуя малый круг циркуляции параллельно основному потоку жидкости в системе. Свежий воздух снаружи, через воздухозаборный люк, проходит в коробку отопителя, затем самотеком, или нагнетаемым вентилятором, через раскаленный радиатор, попадает в уже прогретую кабину.

Поток теплового воздуха, проходящего через радиатор, распределяется на обдув лобового стекла, обогрева ног водителя, переднего пассажира и через центральную часть салона на задние сиденья. Воздушный поток можно полностью направить на обдув лобового стекла, для чего нужно закрыть переднюю крышку коробки отопителя и заслонки на патрубках нижних воздухораспределительных каналов.

Количество и интенсивность поступающего в салон нагретого воздуха регулируется открытием крышки воздухозаборного люка и скоростью вращения вентилятора отопителя. Переключателем двигателя отопителя можно выбрать один из двух режимов его работы — минимальную или максимальную скорость вращения вентилятора.

Отопитель салона УАЗ эффективно работает только при температуре жидкости в системе охлаждения двигателя не менее 80 градусов. В холодное время года для повышения температуры охлаждающей жидкости на автомобиле УАЗ Хантер целесообразно установить изолирующий кожух на облицовку радиатора, а на автомобилях УАЗ-31512, УАЗ-31514, УАЗ-31519 регулировать поток воздуха. с помощью жалюзи радиатора.

Доработка и усовершенствование конструкции отопителя УАЗ Хантер, подбор и замена электродвигателя, сезонное обслуживание отопителя.

Как и всякая примитивная конструкция, для повышения эффективности работы штатный отопитель УАЗ Хантер нуждается в доработке и некоторой несложной доработке. Один из вариантов такой доработки, а также сезонное обслуживание отопителя и системы воздухораспределения более подробно рассмотрены в отдельном.

Прицеп для квадроцикла своими руками. Самодельный прицеп для квадроцикла

Квадроцикл — мощный четырехколесный автомобиль с высокой проходимостью. Хозяева любят его за неприхотливость и долговечность. Такой транспорт можно использовать для перевозки достаточно серьезных грузов, но для этого нужен специальный прицеп для квадроцикла. Выручка хозяйства от такого приобретения будет велика, ведь мощности квадроцикла достаточно для перевозки грузов весом в тысячу килограммов. Остается только один вопрос — трейлер.

Прицеп-квадроцикл: что это такое и как он должен выглядеть

Прицеп-это такая коробка на колесах, на которой можно перевозить не слишком габаритные грузы. Обычно он крепится сзади. Прицеп квадроцикла отличается от легкового или другого вида транспорта только размерами. Это очень важный фактор. Если прицеп шире самого квадрика, то он будет маневренным, а в узких местах, где может пройти только квадроцикл, застрянет. Если просто меньше, то и пользы от этого не будет. Вернее, будет, но большие грузы на таком прицепе не потащишь.

Почему стоит задуматься о самодельном прицепе для квадроциклов

Прицепы для квадроциклов в изобилии продаются на рынке и в специализированных магазинах. Они будут подходить по размеру, приподнимать кузов за счет гидравлики и иметь множество других аксессуаров, но цена на такой товар остается заоблачной. В различных деревнях и небольших городках, где наиболее востребован квадроцикл с хорошим прицепом, недосягаема сумма в полторы-две тысячи долларов (если говорить о самых обычных прицепах). Перевозка с различными примочками обходится значительно дороже. Их цена не менее трех тысяч долларов.

Выхода нет! Остается одно: сделать прицеп для квадроцикла своими руками. Такой подход сэкономит много денег. Кроме того, прицеп для квадроцикла своими руками будет сделан так, как хочет хозяин. Он будет выполнять все необходимые функции.

Если прицеп застрянет где-то в болоте или грязи, можно с чистой совестью его оставить и не мучиться с ним. Это еще один плюс самоделки.

Прицеп для квадроцикла: варианты прицепа

Существует несколько вариантов прицепов (их вообще много, дело фантазии), отличающихся дизайном, материалами изготовления и практичностью. При желании сделать прицеп для квадроцикла своими руками может каждый. Оборудование, инструменты и умение ими пользоваться – вот главный вопрос при создании такой самоделки.

Самый простой вариант для перевозки — вариант «корыто». Чуть сложнее будет сделать классический, который очень похож на простейший автомобильный прицеп. Это уже будет служить очень долго. В классическом прицепе уже можно перевозить довольно тяжелые грузы, что значительно повышает эффективность таких самоделок.

Прицепной вариант прицепа

Вариант «корыто» — ванна на колесах. Такой прицеп будет стоить дороже, так как придется покупать много запчастей. Но каждый может это сделать. Чтобы сделать такую вещь, не нужно много трудиться, она очень проста в изготовлении. Для начала необходимо приобрести сам корпус. В любом хозяйственном магазине можно купить большое железное корыто (что-то вроде ванны). Это будет служить телом. Важно, чтобы такая ванна не превышала ширину самого квадроцикла, а была примерно такой же. Это позволит вам свободно маневрировать в любых условиях.

Затем нужно сварить из квадратного металлического прутка (этот вид металла) прямоугольную рамку по периметру дна корыта. Это не имеет большого значения. Ось для будущего прицепа лучше купить в автосервисах или попросить сделать у знакомого мастера, так как можно подцепить проблемы с подвеской и креплениями. Для этого нужен немалый опыт. Если да, то опять же это сэкономит деньги.

Закрепите желоб и стальную раму болтами. Сверлом нужно сделать пару отверстий в днище и в соответствующих местах на раме. На этом этапе очень важна точность, поэтому лучше несколько раз все измерить, чтобы не было перекосов, которые могут вызвать трещины в процессе эксплуатации. Просверлив отверстия в днище и на железном профиле, можно вставить в отверстия болты и хорошенько затянуть их гайками. Очень важно хорошо затянуть гайки, чтобы они не ослабли при езде.

Прикрепите кормушку к квадроциклу

Последний шаг — прикрепите дышло к кузову. Дышло представляет собой балку, которая скрепляет трактор и прицеп. Его можно сделать из того же квадратного бруса, только толщину стенки нужно взять больше, так как при прохождении поворотов будет передаваться большая нагрузка. Сварочным аппаратом дышло приваривается к основанию корыта. Также для усиления конструкции можно приварить дополнительный крепеж под углом сорок пять градусов.

Самодельный прицеп для квадроцикла, как и все остальные прицепы, соединяется с основным транспортом благодаря специальному сцепному устройству и фаркопу. Этот механизм свободно продается на рынке или в магазинах. Его также можно снять со старых автомобилей. Принцип установки прост: шар сцепки прикручивается или приваривается к задней балке квадроцикла, а сцепка прикручивается к дышлу. Теперь прицеп для квадроцикла своими руками легко может тянуть грузы. Стоит учитывать, что такой вариант будет не слишком несущим, так как конструкция немного хлипкая. Но он не может перевозить очень тяжелые грузы. Сзади поместятся мешки с цементом и другие строительные материалы.

Изготовление прицепа для квадроцикла: классический

Классический прицеп представляет собой обычный железный ящик на колесах. Такой вариант уже будет более грузоподъемным и надежным, но и сил на его создание уйдет больше.

Как сделать ось для классического прицепа?

Обязательно купите ось с резино-жгутовой подвеской. Такие топоры будут достаточно дешевы. Такой тип подвески будет самым оптимальным для прицепа.

Все оси, которые будут продаваться по ширине, не подходят, поэтому их все равно придется укорачивать. Здесь необходимо рассчитать так, чтобы с колесами ширина автомобиля не превышала самого квадроцикла. Получается такой мини-прицеп для квадроцикла, сделанный своими руками, с укороченной осью.

От этой оси нужно вырезать центральную часть, изначально все рассчитав. После этого она стала короче. Для их соединения нужно подобрать металлическую трубу такого диаметра, чтобы полуоси входили туда без люфта. Вставив полуоси в трубу прямо по центру, необходимо приварить концы. Важно во время сварки подливать воду, чтобы резиновые валики не расплавились.

Затем дышло приваривается к оси под прямым углом. Он сделан из более толстого квадратного металлического прутка.
