Затягивать гайку фланца надо с усилием в 160 H * m . После затяжки гайки следует измерить момент страгивания. Он должен находиться в пределах 25-40 H * m . Момент страгивания можно мерить обычным бытовым безменом. Правильный момент страгивания лежит в пределах 2.5-4кг.

5) Если
момент страгивания больше, то надо добавить регулировочных прокладок
между внешним подшипником и распорной втулкой. И наоборот. Прокладки
идут с шагом 0,05мм.

6) Помечаем взаимное расположение гайки и фланца. Снимаем фланец и запрессовываем сальник ведущей шестерни. Устанавливаем фланец.

7) Затягиваем гайку фланца так, чтобы снова добиться помеченного положения. Шплинтуем ее.

1) Устанавливаем
коробку сателлитов с отрегулированными подшипниками в картер моста
(ведущая шестерня уже установлена). Далее наносим краску (можно любую,
но в продаже есть специальные, для регулировки боковых зазоров) зубья
ведомой (большой) шестерни.

Собираем обе половинки моста с прокладкой, стягиваем их болтами с усилием 70-80 H * m .

2) Вращаем фланец в обе стороны достаточно долго.

3) Разбираем мост. И смотрим пятно контакта, которое обозначиться на краске.

Рисунки правильных и неправильных пятен надо смотреть в руководстве.

4) Если
пятно бокового зазора ГП неправильное, то перестановкой прокладок под
подшипниками коробки сателлитов, осуществляется перемещение коробки
сателлитов ближедальше от ведущей шестерни

Изменяя
толщину прокладки под большим подшипником ведущей шестерни, она, тем
самым, двигается вглубь моста (т. е. ближе к коробке сателлитов) или
наружу. Чем толще шайба, тем сильнее наружу выходит ведущая шестерня и
наоборот.

5) Добившись правильного пятна контакта можно устанавливать полуоси и собирать бортредуктора.

Блокировки там нету, там свободный диф.

Вот что значит ньюансы, о которых не пишут в современных книгах

д.Вася а если место направляющего шестигранника выточить направляющую в шарову и по диаметру под подшипник в цафу и тем самым отрегулируются шкворня и выставится всё по центрам.

Все хорошо, но слишком грубые измерения.

Дифференциал конечно в редукторных уазомостах изначально не самоблокирующий, разве что кто то приколхозил В ДАННЫЙ МОСТ блокировку от БТР . впрочем вскрытие покажет ) Ждем вторую часть )

Спасибо за науку, ждем продолжения с самоблокирующимся дифференциалом. Если не сложно опишите принцип его действия. Как дифференциал и как он же с принудительной блокировкой работает понятно, а вот с самоблоком понимания нет.

С нетерпением буду ждать вторую часть видео.

Говоришь ты так коряво, так видно тебе тяжело, что аж у меня голова болит 🙂 без обид, но такое впечатление. Лучше говори на украинском, я так понимаю это твой родной язык. Ну а помимо этого все прекрасно, рассказываешь интересно и доходчиво.

Правильность постановки предложений и вообще речь улучшится со временем. Так держать, не останавливайся – все “обзорщики” через это проходят. На диктора мало кто учился.

C меня лайк и подписка. Еще вопрос: Я на самодельном мини тракторе поставил мост УАЗа колхозного и если поменяю на военный, то мини трактор поедет назад на передних передачах из за обратного хода в колесных редукторах?

Дядя Вася все отлично ))) Спасибо ))))

многое узнал, думал все знаю аа нннет окаца))) спасибо! молодец очень позновательно

Василий, МОЛОДЕЦ. Ваши уроки как раз кстати. Отношусь с Большим уважением к таким людям, которые стараются и снимают такие поучительные уроки. Мир Вашему дому!

д. Вася поделитесь чертежами пристособ для установки центров, те что на видео там их два. Спасибо.

Вот что значит Мастер. Видео огонь, много узнал. Спасибо

нет на “военных мостах” никаких блокровок в стоке. откуда эта байка пошла не известно.

Бронзовая втулка в цапфе есть. Только она с другой стороны не глубине 18мм. После установки пройти развёрткой 32мм. Не увидедел в цапфе пружинное кольцо которое прижимает подшип5ик

В современных изделиях бронзовой втулки в шаровой опоре нет. Возможно, что она ставилась когда-то давно, в 70-ых. Почему-то очень легко заходит в корпус поворотного кулака обойма под опорный подшипник шруса. Так не должно быть.

Мдааа. Так сурово отыметь гугл переводчик, казалось не реально, а нет) . Браво!

Классно объяснил Василий, так сказать пособие по регулировке которых мало, а может быть и нет!

Автор, хватит разговаривать как робот

как ругелеровка рулевой уаз хантер

Скажите пожалуйста, чем и как снять малый подшипник, который вы запрессовывали на 22:50 Никак у меня не получается – съемник не надеть, щель между обоймой и шестерней мизерная.

почему откручеваетца задняя Гришка военного моста

С чего вдруг на военном мосту по умолчанию появился самоблок. Что за бред, там такой же сателитный блок стоит, как и в колхозном или в спайсере.

Доброго вам здравия Василий! Ждем раздатку! )))

подскажите пожалуйста, в чем разница шаровой опоры военного моста от колхозного

Спасибо за совет, вы очень подробно и понятно все объясняете, удачи вам.

Здравствуйте.подскажите пожалуйста у колхоза и вояки одинаковые размеры шариков шруса или нет

подскажите пожалуйста,шаровая опора(шар)с колхозного моста на военный подойдет?

спасибо все очень грамотно и по мужски

Здравствуйте! Василий подскажите пожалуйста, какие нужны доработки, чтобы поставить военные мосты вместо колхозных на УАЗ-452. Заранее спасибо!

Василий, добрый день. Спасибо за видео. Во время ремонта переднего моста решил заменить подшипники на импортные. Проблема в том что в наших магазинах нет импортного роликового 304 подшипника, есть шариковые в тех же размерах SKF и NSK. Возможно ли вместо роликового установить шариковый? Что вы думаете по этому поводу?

Спасибо Вам за такую инструкцию, думаю может приспасобу вместо шайбы диаметром с шарик которая, сам шарик просверлить, чуть с боков его сточить и просверлить, можно отпустить и потом просверлить, чет мне кажется эта шайба не точно центр показывает. спасибо.

Скажите, в ролике на 22м35с вы устанавливаете упорное колечко между подшипником и шестерней. При разборке своего моста такого колечка не оказалось. При просмотре онлайн-каталога запчастей его тоже не нашел. Насколько важно это упорное колечко или можно обойтись без него?

respekt gute arbeit gruss aus salzburg уважительно хорошая работа

Приветствую Василий! Не правильно вы регулируете шруз. Оно по идее вроде бы все правильно, но на реальных мостах если поставить 207 и маленький роликовый подшипник – полуось будет смотреть в сторону и упираться в обойму сальника и подклинивать будет. Нужно давать 1 – 1.5 мм от центра при регулировки шкворней. Проще после перевернуть бортовой полуосью вверх и подвигать шворни чтобы полуось встала точно по центру. Но при этом положении появится легенький люфтик в шаре центральном , если люфт выбирать в положении по центру. Но оно и не плохо. Люфтик в 0.1 -0.2 мм там должен быть.

Доброго времени суток.На что лучше садить прокладки на салидол или герметик?

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

2. Установите упорные шайбы на шейки шестерен полуосей.

3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

4. Установите сателлиты на оси разъемной крестовины.

Рис. 7. Выпрессовка наружного кольца подшипника дифференциала

5. Установите разъемную крестовину (рис. 1) с сателлитами в левую коробку сателлитов.

Рис. 8. Установка коробок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 2) (порядковые номера) обеих чашек были совмещены.

7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Нм (3,2–4,0 кгс).

8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98–137 Н·м (10–14 кгс·м). У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм. Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

Рис. 9. Предварительная напрессовка внутренних колец подшипников дифференциала

1. Напрессуйте внутренние кольца подшипников (рис. 9) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.

Рис. 10. Прикатка роликов подшипников дифференциала

Зарегистрирован: 27.01.2009
Сообщения: 4276
Откуда: Уфа

Все знают, что Тоха в декабре 2009 года купил УАЗку на вояках. Отдельное спасибо ДоксервисУ за предоставленое место для зимовки и ремонт КПП и РК!

Последний раз редактировалось: ToxaR (Вс Сен 19, 2010 10:41 am), всего редактировалось 3 раз(а)

Вот что я могу сказать по этому поводу:
У меня было три машинки на разных типах мостов, причем в течение долгого времени: 3151 на вояках, с 3-литровым двигателем(УМЗ 4218), фермер на колхозах с УМЗ 4216, патриот на спайсерах соответственно с ЗМЗ-409, и кроме того на нескольких казенных уазиках ездил(буханка, головастик, фермер) в разных вариациях.

3151 на вояках — это просто реальный танк, в комплекте с большими колесами ему равных нет на бездорожье, асфальта он не видел в течение 100 тыс километров, использовал в основном как тягач для бревен, свай, плит, груженых прицепов и застрявших машин, вытаскивал даже маленького камаза). В снегу идет лучше других.На трассе скорость 90, дальше разгоняется, но не стоит, мосты не для гонок. еще на ступицу заднего моста можно такие же муфты отключения поставить, как на переднем мосту.

Фермеры с буханками в снегу оказались похуже, но не критично. правда на одном фермере мосты были скоростные (4,625), на другом тяговитые (5,125), по трассе на них приемлимо ездить, и по пересеченной местности неплохо.

Патриот в снегу и грязи тоже едет неплохо на хороших больших колесах и за счет мощного двигателя,хотя и буровит редуктором снег как бульдозер, мосты в плане обслуживания и скорости отличные, но сцепление сжигал постоянно в отличие от других машин), хотя это уже другая тема).

По большому счёту, военные мосты имеют не так уж и много преимуществ. Могу сказать по себе -раньше у меня был старый УАЗ-469, купленный в военкомате – на военных мостах как раз. А сейчас я езжу на «Хантере» с обычными, как вы говорите, колхозными мостами. Если говорить кратко – никаких особых преимуществ не замечаю. По крайней мере, за такую цену.
Просто «военные мосты» – это такая разновидность понтов. У многих спросишь: «Объясни мне, чем принципиально отличаются военные мосты от обычных?». А он и не знает толком. Но при этом не устаёт их нахваливать.

Всем знакомый ГАЗ 69 длительное время служил на благо народа. Это своего рода вездеход, которому была необходима смена. Ульяновский автомобильный завод занялся подготовкой выпуска нового автомобиля, который и заменил данный вездеход.

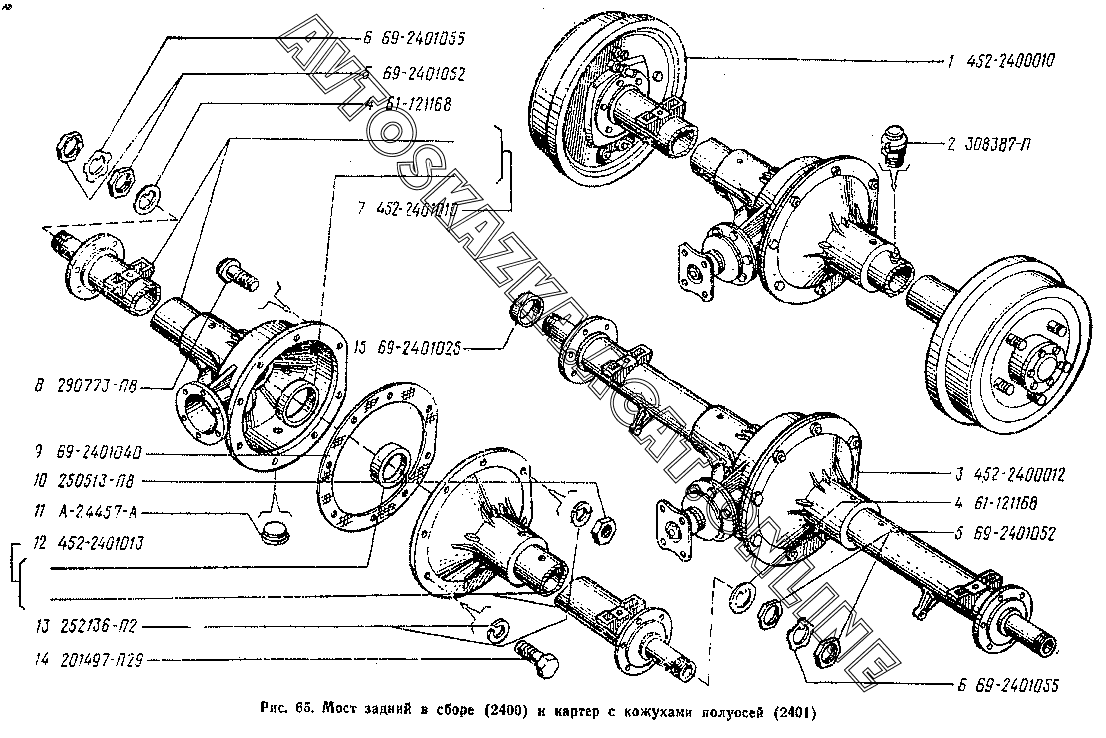

Передний и задний уазовский мост

Задача стояла серьезная и трудная, но ее все-таки стали решать. Основным заказчиком на такой транспорт стало Министерство обороны. Военные хотели иметь такой автомобиль, который мог бы быть легким, высокой проходимости, динамичным, способным передвигаться там, где это возможно сделать только на танке. Но в то же время он должен быть недорогой, простой в использовании, технологичный, иметь несложный ремонт. В народном хозяйстве тоже была необходимость таких автомобилей, в связи с тем что дороги оставляли желать лучшего.

Конструкторы создали два моста: гражданский и военный. Они устанавливаются на автомобили производства УАЗ.

Гражданские мосты называют «колхозные». Фиксируются на такие автомашины, как «буханка», «головастик», «козлик», длинные и классические, «фермер».

Военный мост — редукторный, двухступенчатый, П-образный мост. Их установку производят на некоторые образцы «козликов» с показателем 0.3Х. На новые «козлы» (316*) ставят мосты типа «спайсер», «барсы» (3159*) и 316* с поднятой колеей — вытянутые военники, редукторные с наращенными чулками.

Военный мост имеет бортовые редукторы. Это дает возможность увеличить клиренс автомашины. Они отличаются надежностью, так как главная пара имеет зубья большего размера, но количественный состав их меньший, чем у мостов гражданских.

Вот так выглядят военные мосты

Назначение военных мостов в том, что они способны без особых усилий двигаться по грязи и глубокой колее. Поэтому дополнительный дорожный просвет военного моста в 8 см дал возможность передвижения такого транспорта по бездорожью. Повышенный крутящийся момент в условиях бездорожья тоже стал огромным плюсом и помощью. Скорость движения на таком автомобиле, особенно на трассе, снижена, и больше 90 км/час автомашина с военным мостом разогнаться не сможет. УАЗ не предназначен для гонок по дорогам, он существует для движения по разбитым дорогам.

Существуют мифы, созданные самими же автолюбителями, касающиеся шумности, наката, скоростного режима, расхода военных мостов:

1. УАЗ машине позволяет движение с достаточно высокой скоростью, если запчасти его моста качественной сборки и хорошо законтрены главные подсоединения.
2. Шуметь может только неисправный передний или задний мост автомобиля, вне зависимости от того, военный он или нет.
3. Военные мосты имеют отличный накат (набег). Независимо от его типа, только нерабочий может иметь затруднение с выбегом.
4. Военники могут быть намного экономнее колхозных мостов. Расход полностью обусловлен качественной работой двигателя, исправностью моста.

Диаметральная тяга руля прямолинейная и короткая, располагается она от одного колеса к другому. Эта деталь военника не может быть заменена тягой с колхозника. Купить можно «вояку» и без автотяги на передний мост.

Купленную отдельно тягу нужно прикрепить перед вкатыванием моста, чтобы ступицы не разъезжались впоследствии.

Наша автомобильная промышленность выпускает два вида рулевых сошек: первый в Екатеринбурге, второй — в Нижнем Новгороде. Данная запасная часть устанавливается в левом поворотном кулаке.

Сошка изготовлена из целостного металла, путем фрезеровки, без элементов сварки. Если устанавливается новая сошка, не нужно думать, что усилия на руле изменятся, они остаются оптимальными. В процессе монтажа сошки очищаются, смазываются и затягиваются крепежи, в соответствии с указаниями изготовителя по регулировке автомобилей УАЗ.

Когда передний мост требует ремонт, нужно обращать внимание на тормозные щиты.

Передний и задний щит военных и гражданских мостов имеют отличие друг от друга. Военные могут быть установлены на колхозные мосты, а последние — только с доработкой.

Отличительные признаки щитов:

1. Ближнее крепежное отверстие колхозника размещено точно под тормозным цилиндром, тормоз в сборе военного моста не имеет такой точности и находится промеж отверстий. Тормозной диск уйдет немного вбок и вниз, при прокачке частица воздуха остается в углу цилиндра, возникнут трудности.
2. Посадочное отверстие. Размеры их на мостах одинаковы, но посадка незначительно отличается, в этом случае колхозный мост упрется в борта цапфы.
3. Выштамповка. Военный мост имеет положительный вылет 4 мм. Центральная плоскость ниже наружного борта на 4 мм. В случае установки «колхоза» на место «вояки» тормозной барабан заклинит о тормозной щит. В авто УАЗ с военным мостом центр посадки будет ниже внешнего борта на эти же 4 мм.

Просвет усовершенствованного УАЗа значительно увеличился

Многие автолюбители мечтают о таком внедорожнике. Но чтобы его купить, будь он новый или б/у, нужно обращать внимание на такие тонкости, как:

• год производства, цветовое исполнение, автопробег, цена;
• техсостояние автокузова: коррозийность, применение антикора;
• осмотр крыши автомобиля. который поможет узнать, заводская она или переделанная своими руками;
• категория моста: редукторный, «колхозник» или «спайсер»;
• величина потребления горючего и масла для мотора;
• форма подвески: рессорная, пружинная;
• гидроусилитель руля;
• мнение продавца о состоянии своего автомобиля;
• тюнинг автомобиля;
• вопрос с номерными знаками, госномерами шасси, движка;
• наличие других автовладельцев УАЗ с военным мостом;
• ПТС — регистрация по месту жительства;
• допустимость снятия /постановки на учет.

Все эти сведения можно получить по телефону автовладельца, который собирается продавать автомашину.

Осмотр автомобилей УАЗ с военными мостами на стоянке при совершении выбора для покупки б/у автомобиля.

Большое количество неисправностей может быть устранено без определенных усилий и последствий — запчасти к таким автомашинам всегда можно найти на разборках, в автомагазинах и рынках. При проверке двигатель должен заводиться, не должно быть синего и черного выхлопа из трубы. Прослушивать двигатель в разных режимах работы, обращать внимание на шумы и скрипы — обязательное условие. Под двигателем нужно поискать потеки масла — под машиной должно быть сухо.

Перед покупкой необходима тщательная диагностика

Система смазки проверяется по щупу, масло не может иметь в составе добавки и образования. Уровень доливания максимален.

Система охлаждения проверяется фиксированием жидкости в расширителе. Внешний вид радиатора и движка обязан быть без подтеков и пятен. Температурный режим мотора держится на постоянном уровне.

Чтобы провести оценку генератора, нужно на холостом ходу надавить на педаль газа. По показателям приборов можно судить о пробеге автомашины. Если большой пробег, больше 80 000 км, тогда проверить компрессию просто необходимо. Желательно выполнить данную процедуру, когда троит движок, плохо тянет. Сравнить показания можно, воспользовавшись рекомендациями по эксплуатации.

Коррозийность кузова играет огромную роль для водителя, который решился на приобретение УАЗ с военными мостами.

Соединения с полом, поворотные кронштейны, обрамление лобового стекла, подвес из пластика, место под педалями, пороги, где скапливается мелкий мусор и конденсат, юбка кузова задних фонарей — все это можно обнаружить при покупке б/у авто УАЗ.

Рулевое устройство — на месте проверить люфт и заедания. При переключении передач не может быть шумов и скрипов, КПП должна позволять включать передачи без их выпадения.

Шкворни должны быть без люфта, для проверки нужно покачать передние колеса за верх.

Проверка тормозов заключается в том, чтобы при нажатии педали они срабатывали в определенном режиме, машину в сторону не должно заносить.

Люфт кардана может проявиться при его вращении. В остальном люфта не может быть. Купить УАЗ может каждый, но не всякий разберется, как осуществить его ремонт и какие запчасти для этого нужны.

Чтобы правильно выставить военный мост с бортовой передачей, нужна тщательная доводка «вояки», сошки, ее тяги, подвески автомашины, укорочение карданных валов, обязательно с использованием рекомендаций завода-изготовителя.

Данный тип моста должен устанавливаться в комплексе (передний и задний) на УАЗ, параллельно производится смена кардана.

Техобслуживание и ремонт военника проходит каждые 50 тысяч км. Повторный осмотр и сервисное обслуживание позволяет проверить подтяжку креплений главной шестеренки бортовой передачи, ведомой главной передачи. Проверить все болты закреплений.

Картер моста содержит регулировочное кольцо, от которого зависит величина шестеренки. Если ее размеры уменьшились, нужно нарастить данное кольцо. Боковой конический подшипник может иметь больший размер по высоте, чем старый, тогда придется уменьшить или увеличить толщину за счет регулировочного кольца.

Замещение смазки в шарнирах поворотных кулаков:

• цилиндры колес, тормоза, наконечники рулевых тяг отсоединяются от гибких шлангов, снимаются болты шаровой, обоймы ее сдвигаются;
• шарики шарнира могут выскочить, если раздвинуть вилки. Если нет нужды, можно эту деталь в сборе просто не доставать;
• шарнир в соединении с частями снимается после того, как вынули шкворень из корпуса поворотного кулака;
• шпильки рычага с болтами прикреплений шкворня сворачиваются, сдергивается рычаг, накладки и автопрокладки;
• убрать старую смазку шаровой, шарнира, ее корпуса, нанести смазочный материал.

Сборку выполняем в обратной последовательности, следим за качественным соединением деталей и запасных частей. Если нужно починить передний или задний мост, УАЗ схема (фото 2) вам обязательно пригодится.

Обязательно выполнить все указания инструкций по регулированию шкворней. Гибкий шланг должен быть аккуратно присоединен, без дополнительных изгибов. Прокачать тормоза обязательно.

Комплект блокировки для ремонта моста

Дифференциал — конструкция, которая допускает вращение колес механизма с различной скоростью по отношению одного к другому.

Дифференциал, введенный в середину полуосей колес, межколесный, промеж разных осей — межосевой. Блокировка дифференциалов нужна для повышения уровня проходимости.

Имеются два способа блокировки дифференциалов: жесткая блокировка в замок, ограниченного проскальзывания.

Блокировка в замок способствует разрушению трансмиссии. Движущиеся колеса стабильно наталкиваются на неровности и пробуксовывают в поворотах. Трансмиссия подвергается с постоянством переменной силе. Если представить, что произойдет блокировка всех дифференциалов, передача крутящегося момента осуществится только через одно колесо. Полуоси военных, да и колхозных мостов просто не выдержат нагрузку. При блокировке дифференциала повышенного трения происходит износ всей конструкции.

Самоблокировка помогает влиять на управление автомашиной в повышенном радиусе поворота. При развороте, исполненном в экстремальных условиях, имеется небольшое усилие на руль, но маневрирование выполняется качественнее и быстрее.

При проезде по диагоналям дорог, глубоким канавам блокировка сразу дает положительный результат, автомобиль с простой автоблокировкой пробуксовывает. Машина УАЗ с редукторным мостом на таких препятствиях без блокировок движется легко. Но только происходит зацепление за нанос, не может осилить преграду. Автомашины производства УАЗ с механизмами блокировок межколесного дифференциала держит дорогу лучше, он спокойно передвигается, где автомобиль без блокировки буксует.

Применение таких видов блокировки расширит область использования автомобилей УАЗ с военными мостами среди автолюбителей.

После снятие и разборки переднего военного моста Уаз, все его детали необходимо очистить от грязи и тщательно промыть в бензине или керосине. Затем провести дефектовку и проверку технического состояния узлов и деталей моста. Если возникла такая необходимость, то произвести ремонт или замену деталей и узлов на новые.

Дефектовка и ремонт деталей переднего военного моста Уаз, контролируемые зазоры деталей и узлов, способы ремонта деталей редукторного моста Уаз.

На крышке и картере не допускаются трещины или обломы любого характера и расположения, обломы подушки передней рессоры. А также, диаметр D1 более 72,05 мм, диаметр D2 более 80,00 мм, диаметр D3 более 60,6 мм, диаметр D4 более 89,985 мм. Трещины по сварочным швам необходимо ремонтировать заваркой. Резьбы А, Б и В ремонтируются постановкой ввертышей.

Не допускаются трещины или обломы опоры, износ поверхности Б на глубину более 0,2 мм, диаметр D1 менее 59,95 мм. А также, уменьшение выступания плоскости шайбы над поверхностью А менее 0,5 мм, уменьшение размера В до величины менее 147,7 мм. При износе отверстий во втулках, втулки заменить новыми. Втулки шкворней должны быть запрессованы с натягом не менее 0,015 мм.

Не допускаются трещины и обломы, выкрашивание цементированного слоя, диаметр D1 менее 42,01 мм, диаметр D2 менее 24,96 мм, размер А менее 19,8 мм. Резьбу Б ремонтировать нарезанием резьбы ремонтного размера М10Х1,25. Штифт подлежит 100% замене.

Не допускаются трещины и обломы. А также, диаметр D1 более 42,04 мм, диаметр D2 более 52,05 мм. Износ конусного отверстия А ремонтируется заваркой с последующей обработкой или постановкой втулки. Срыв и смятие резьб Б, В и Г не более двух ниток устраняется прогонкой, более двух ниток : резьбы Г— нарезанием резьбы ремонтного размера под ступенчатую шпильку, резьб Б и В — постановкой ввертышей.

Не допускаются трещины, обломы и скручивание кулака, диаметр D1 менее 29,98 мм, диаметр D2 менее 19,96 мм, износ шлицев В по ширине до размера А, при котором боковой зазор, замеренный в сопряжении с новой шестерней, более 0,25 мм.

Срыв и смятие резьбы Б не более двух ниток устраняется прогонкой, более двух ниток — заваркой с последующим нарезанием резьбы номинального размера.

Не допускаются трещины, обломы и скручивание кулака, износ шлицев по ширине до размера А, при котором боковой зазор, замеренный в сопряжении с новой полуосевой шестерней, более 0,25 мм. Местный износ или риски на поверхности под сальник устраняются обработкой, при этом диаметр D1 должен быть не менее 31,8 мм.

Не допускаются трещины и обломы, диаметры D1 и D2 менее 44,94 мм. При диаметре D4 более 32,44 мм втулку заменить. Новая втулка должна быть запрессована залодлицо с поверхностью А. Допуск биения поверхности Б относительно оси поверхности В — 0,1 мм.

Местный износ или риски на поверхности С устранять обработкой, диаметр D3 при этом должен быть не менее 59,5 мм. При диаметре менее 59,5 мм втулку заменить. Новую втулку запрессовать до упора. Допуск биения поверхности С относительно оси цапфы — 0,1 мм.

При износе упорной шайбы до размера К менее 4,7 мм, шайбу заменить. Новую шайбу запрессовать до упора, масляные канавки должны быть обращены наружу. Проверить легкими ударами молотка посадку Р втулки в гнезде цапфы, при ослаблении посадки втулку заменить. Натяг в сопряжении должен быть не менее 0,025 мм.

Не допускаются трещины и выкрашивание рабочей поверхности зубьев, обломы зубьев у краев более 4 мм, диаметр D1 менее 35,00 мм, диаметр D2 менее 29,96 мм, износ шлицев до размера Б, при котором боковой зазор, замеренный в сопряжении с новым фланцем, более 0,25 мм, скручивание шлицев.

Обломы вершин зубьев у края, длиной не более 4 мм, зачистить. Острые кромки в местах обломов должны быть закруглены. Ступенчатую выработку на зубьях зачистить до уровня изношенной части зуба. Поверхности зубьев должны быть чистыми и гладкими. Резьбу В восстанавливать наплавкой с последующим нарезанием резьбы номинального размера.

Не допускаются трещины и обломы зубьев с каждой стороны более 4 мм, выкрашивание на рабочей поверхности зубьев. Обломы вершин зубьев у края длиной не более 4 мм зачистить. Острые кромки в местах обломов скруглить. Ступенчатую выработку на зубьях зачистить до уровня изношенной части, поверхности зубьев должны быть гладкими и чистыми.

Не допускаются трещины и обломы зубьев с каждой стороны длиной более 3 мм, выкрашивание на рабочей поверхности зубьев, износ шлицев, при котором боковой зазор, замеренный в сопряжении с новым кулаком (полуосью), более 0,25 мм, диаметр D1 менее 39,87 мм.

Обломы вершин зубьев у края длиной не более 3 мм зачистить. Острые кромки в местах обломов скруглить. Ступенчатую выработку на зубьях зачистить до уровня изношенной части. Задиры или риски на опорной поверхности Б устранить обработкой под ремонтный размер А — 8,1 или 7,9 мм.

Не допускаются трещины и обломы, кольцевые задиры или износ отверстия до диаметра более 16,20 мм, выкрашивание на рабочей поверхности зубьев, задиры и риски на сферической поверхности.

Не допускаются трещины и обломы, износ шеек под подшипники до диаметра менее 50,0 мм, износ отверстий под шейки шестерен полуосей до диаметра более 40,11 мм, износ отверстий под оси сателлитов до диаметра более 16,05 мм, глубокие задиры торцевой поверхности под опорную шайбу шестерни полуоси и сферических поверхностей под сателлиты.

Задиры и кольцевую выработку глубиной до 0,4 мм на сферических поверхностях под сателлиты, на торцевой поверхности под опорную шайбу шестерни полуоси и на цилиндрической поверхности под шейки шестерни полуоси устранять зачисткой. Левая и правая половины коробки на заводе-изготовителе обработаны совместно, поэтому при выбраковке одной из половин коробки выбраковывать и вторую.

Не допускаются трещины и обломы, риски на поверхности под сателлиты, износ поверхности под сателлиты до диаметра менее 15,94 мм.

Не допускаются трещины и обломы, скручивание вала, диаметр D1 менее 54,94 мм, диаметр D2 менее 31,92 мм, износ шлицев по толщине до размера Б, при котором боковой зазор в зацеплении с сопряженной новой муфтой более 0,25 мм. Износ резьб В и Г не более двух ниток устраняется прогонкой, более двух ниток — заваркой и наплавкой с последующим нарезанием резьбы номинального размера.

Не допускаются трещины и обломы зубьев каждой стороны длиной более 4 мм, выкрашивание на рабочей поверхности зубьев, износ зубьев по толщине до размера, при котором боковой зазор в зацеплении с сопряженной новой шестерней более 0,4 мм, износ шлицев, при котором боковой зазор, замеренный в сопряжении с новым кулаком, более 0,25 мм. Обломы вершин зубьев у края длиной не более 4 мм зачистить. Острые кромки в местах обломов скруглить. Ступенчатую выработку на зубьях зачистить до уровня изношенной части.

Не допускаются трещины или обломы, диаметр D1 более 100,07 мм. Износ резьбы А не более двух ниток устраняется прогонкой. Более двух ниток — нарезанием резьбы ремонтного размера под ступенчатую шпильку.

Не допускаются трещины и обломы зубьев с каждой стороны длиной более 4 мм, выкрашивание на рабочей поверхности зубьев, износ зубьев по толщине до размера, при котором боковой зазор в зацеплении с сопряженной новой шестерней более 0,4 мм. Облом вершин зубьев у края длиной не более 4 мм зачистить. Острые кромки в местах обломов скруглить. Ступенчатую выработку на зубьях зачистить до уровня изношенной части зубьев.

Износ резьбы не более двух ниток устранять прогонкой. Более двух ниток — сверлением новых отверстии в промежутках между старыми и нарезанием резьбы номинального размера.

Не допускаются трещины и обломы, кроме обломов буртика барабана на расстоянии не более 5 мм от края, диаметры D1 и D2 более 85,00 мм. При наличии указанных дефектов заменять ступицу или тормозной барабан с последующей расточкой поверхности А. Поверхность обрабатывать после запрессовки наружных колец подшипников ступицы. Допуск биения поверхности Б относительно оси ступицы — 0,1 мм.

Проверить легкими ударами молотка посадку болтов ступицы. При наличии ослабления удалить болт и восстановить посадку установкой ремонтного болта или втулки. Болты должны быть запрессованы с натягом не менее 0,3 мм. Втулка должна быть запрессована и застопорена.

Смятие или срыв резьбы не более двух ниток устраняется прогонкой. Смятие или срыв резьбы более двух ниток устраняется : резьб В и Г — заменой болтов и шпилек, резьбы К и резьбы под болты съемника — нарезанием резьбы ремонтного размера. Задиры или износ на рабочей поверхности А барабана устранять расточкой под ремонтный размер (таблица выше).

Вот что я могу сказать по этому поводу:
У меня было три машинки на разных типах мостов, причем в течение долгого времени: 3151 на вояках, с 3-литровым двигателем(УМЗ 4218), фермер на колхозах с УМЗ 4216, патриот на спайсерах соответственно с ЗМЗ-409, и кроме того на нескольких казенных уазиках ездил(буханка, головастик, фермер) в разных вариациях.

3151 на вояках — это просто реальный танк, в комплекте с большими колесами ему равных нет на бездорожье, асфальта он не видел в течение 100 тыс километров, использовал в основном как тягач для бревен, свай, плит, груженых прицепов и застрявших машин, вытаскивал даже маленького камаза). В снегу идет лучше других.На трассе скорость 90, дальше разгоняется, но не стоит, мосты не для гонок. еще на ступицу заднего моста можно такие же муфты отключения поставить, как на переднем мосту.

Фермеры с буханками в снегу оказались похуже, но не критично. правда на одном фермере мосты были скоростные (4,625), на другом тяговитые (5,125), по трассе на них приемлимо ездить, и по пересеченной местности неплохо.

Патриот в снегу и грязи тоже едет неплохо на хороших больших колесах и за счет мощного двигателя,хотя и буровит редуктором снег как бульдозер, мосты в плане обслуживания и скорости отличные, но сцепление сжигал постоянно в отличие от других машин), хотя это уже другая тема).

По большому счёту, военные мосты имеют не так уж и много преимуществ. Могу сказать по себе -раньше у меня был старый УАЗ-469, купленный в военкомате – на военных мостах как раз. А сейчас я езжу на «Хантере» с обычными, как вы говорите, колхозными мостами. Если говорить кратко – никаких особых преимуществ не замечаю. По крайней мере, за такую цену.
Просто «военные мосты» – это такая разновидность понтов. У многих спросишь: «Объясни мне, чем принципиально отличаются военные мосты от обычных?». А он и не знает толком. Но при этом не устаёт их нахваливать.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Мост УАЗ Патриот — тюниг, ремонт, обслуживанивание, регулировка, тонкая настройка

Тюниг — Задний и передний мост УАЗ Патриот

— Вывод сапунов в подкапотное пространство.
— Замена шкворней на бронзовые или на подшипниках.
— Увеличение угла кастора.
— Замена сальников.
— Замена ступичных подшипников, их смазка и регулировка.
— Замена масла на более качественное.
— Установка блокировок с пневмоприводом, электроприводом, механическим приводом, самоблокирующихся.
— Установка усиленной крышки редуктора.
— Проваривание сваркой мест соединения.
— Точная регулировка главной пары и качественные подшипники дифференциала.
— Замена моста на более широкий с большим клиренсом редукторный мост (военный мост).

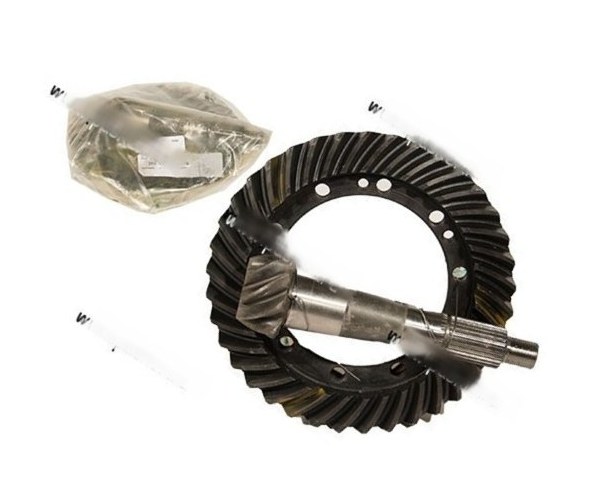

— Замена главной пары с другим передаточным числом.

Плановое обслуживание заднего и переднего мостов УАЗ Патриот

— Замена масла.
— Замена смазки ступичных подшипников.

Тонкая настройка, регулировка — Задний и передний мост УАЗ Патриот

Устранение течи через ступицы мостов

Понадобится: новые болты крышки (не обязательно), смазка для фиксации резьбовых соединений, герметик, средство для обезжиривания (уайт-спирит или керосин).
— Поддомкратить колесо или поднять авто на подъемнике.
— Снять крышку ступицы.
— Болты обязательно качественно очистить в растворителе и высушить.
— Крышку и ступицу очистить в растворителе и высушить.
— Резьбу в ступице очистить растворителем и высушить.
— Подвести крышку к ступице и проверить плотность прилегания и отсутствие перекосов.
— Нанести (размазать) тонким равномерным слоем герметик на крышку и ступицу.
— Совместить отверстия для болтов в крышке и на ступице.
— Нанеся на резьбу болтов смазку для фиксации резьбовых соединений наживить болты (без гроверных шайб).
— Равномерно подтянуть болты и окончательно затянуть.
— По краям равномерно должен вылезти герметик. После его застывания лишнее срезать.
— Не опускать авто на колеса не менее одного часа до застывания герметика.

Пробка заливной горловины и пробка сливного отверстия

Заливная пробка редуктора имеет свойство со временем закисать намертво. Связано это с тем, что резьба в ней конусообразной формы.
Не дожидаясь этого момента следует открутить ее, прочистить (протереть) пробку и резьбу на редукторе средством для обезжиривания (уайт-спирит или керосин).
Смазать резьбу пробки качественной смазкой для фиксации резьбовых соединений не пожалев количества смазки.
Закрутить пробку до такой степени, чтобы не было течи масла не перетягивая.

Сальники. Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные качественные сальники служат очень долго.
Никогда не устанавливайте повторно бывшие в работе снятые сальники.
Приобрести качественные сальники.
Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике.
— Открутить карданный вал.
— Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снять фланец.
— Извлечь сальник из горловины редуктора плоской отверткой.
— Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин).
— Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом.
— При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары мост УАЗ Патриот, регулировка мост УАЗ Патриот

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта.
Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать.
0. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Спутичные подшипники

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Неисправности — Задний и передний мост УАЗ Патриот

— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Течь масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение подшипников ступиц.
— Разрушение регулировочных шайб.

Причины неисправностей — Задний и передний мост УАЗ Патриот

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет.
— Наличие осевого зазора в подшипниках ведущей шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
— Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить.
— Неправильная регулировка главной пары.
— Не своевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям.
— Не правильный тюнинг — неправильные передаточные числа трансмиссии.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное буксование одним колесом при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступиц.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Увеличенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за увеличения нагрузки.
— Заклинивание во время движение — это самое худшее. Основной причиной заклинивания моста является наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот реально случается, если владелец совсем запустил свой автомобиль или совсем безобразно с ним обращается, так как перед заклиниванием мосты продолжительным гулом, шумом и треском сообщают, что им нужен ремонт. Мост может заклинить, если он очень сильно нагревается.

Советы по теме Задний и передний мост УАЗ Патриот

— Не следует считать, что мост должен гудеть или работать некачественно только потому, что это … далее множество заблуждений.
— Правильно настроенный исправный мост может и должен работать идеально и долго при правильной эксплуатации.
— Если со временем в заднем мосту появились звуки, то это значит, что возникла проблема, которая со временем не исчезнет.
— На новых мостах (машинах) первые 2500 км идет обкатка. Производитель утверждает, что в это время допускается гул мостов.
— Если новый или перебранный мост свистит, то необходимо правильно настроить главную пару.

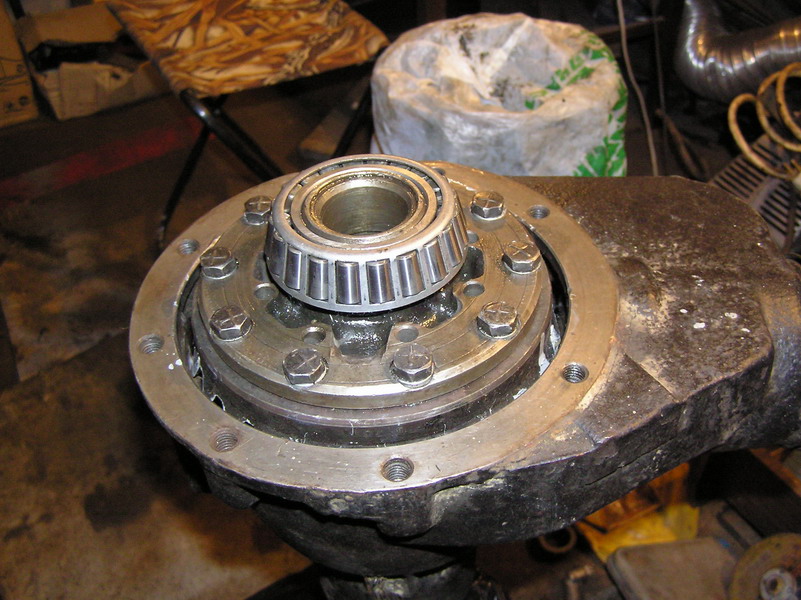

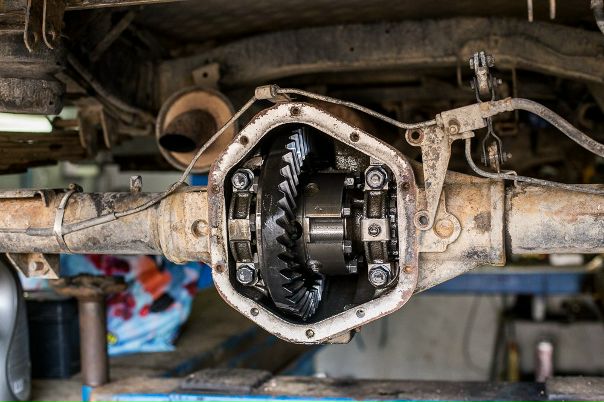

Фото ремонт моста УАЗ Патриот

Задний мост

Передний мост

 uaz-tuner.ru

установлено на УАЗ Патриот. Возможные неисправности переднего моста Спайсер на УАЗ

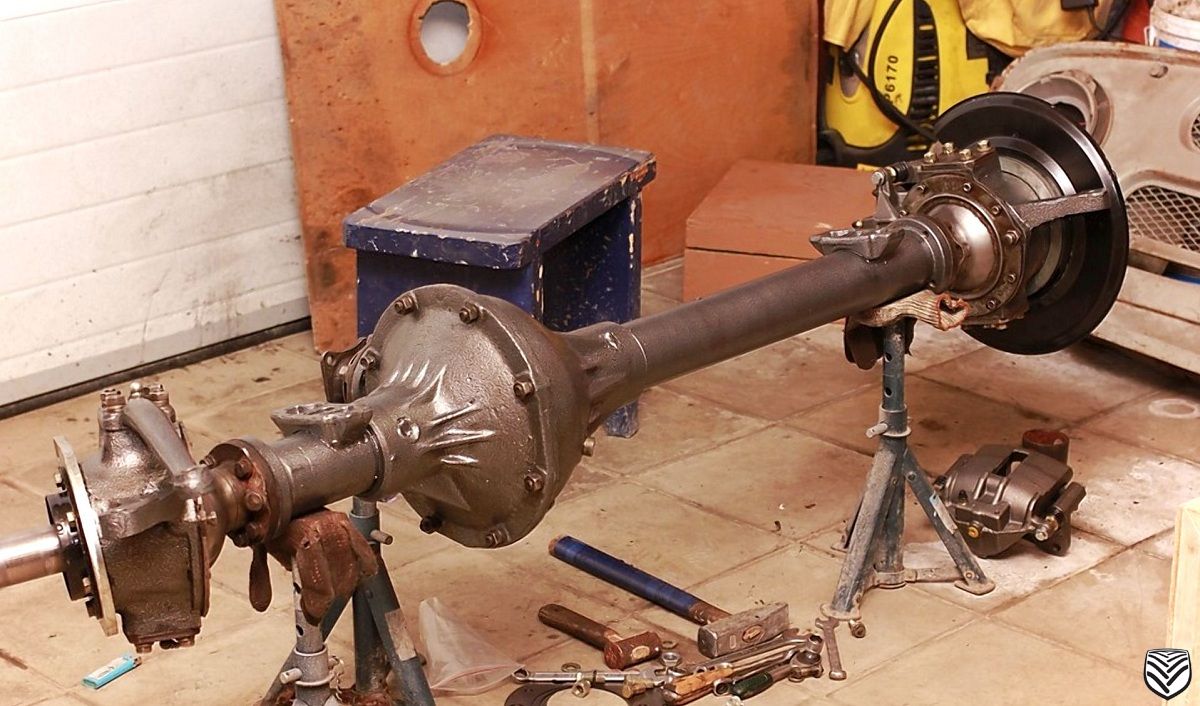

Передний мост типа Спайсер, который устанавливается на УАЗ Патриот и УАЗ Хантер, комбинированный. Он одновременно выполняет функции ведущей и управляемой и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.

Мосты передние Spicer с шириной колеи 1445 мм устанавливаются на автомобили УАЗ Хантер и модели на его базе, каталожный номер 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625.

Мосты передние Spicer с шириной колеи 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Грузовой.

Главная передача и дифференциал переднего и заднего мостов типа Spicer на автомобилях УАЗ Патриот и УАЗ Хантер аналогичны по конструкции. Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. Передний мост дополнительно обслуживается и ремонтируются поворотные кулаки.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без АБС АБС.

Поворотный кулак и ступица УАЗ Патриот с антиблокировочной системой торможения ABS.

Поворотный кулак переднего моста Spicer оснащен ШРУСами типа Birfield и шаровыми шарнирами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля на дорогах с твердым покрытием вместе с отключением мостов следует также отключать с помощью муфты ступицы передних колес.Установите муфту отключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.

При техническом обслуживании переднего ведущего моста проверяют и при необходимости устраняют зазор в подшипниках шкворней, схождение колес и предельные углы наклона колес, проверяют крепление поворотного кулака и затянул. При осмотре поворотных кулаков обращают внимание на исправность колесных упоров-ограничителей, болтов и надежность их стопорения.

Нет необходимости добавлять смазку в шаровые пальцы и шаровые шарниры с шарнирами Birfield во время эксплуатации. Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазывания шарниров равных угловых скоростей ШРУСов типа Бирфилда применяют смазки ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых опор поворотного кулака переднего моста Спайсер на УАЗ.

Затяжка шарового шарнира поворотного кулака отрегулирована на заводе с предварительным натягом вдоль общей оси шарнира.При эксплуатации автомобиля особое внимание следует обращать на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или пальцев происходит исчезновение преднатяга и образование зазора вдоль общей оси пальцев. Этот зазор устраняется затяжкой прижимной втулки.

Эксплуатация переднего ведущего моста Спайсер с зазорами в шкворневых узлах приводит к преждевременному выходу из строя вкладыша верхнего шкворня. В условиях эксплуатации удобнее всего затягивать прижимную втулку нижнего шкворня:

— отвернуть гайку и снять накладку с прокладкой
— затянуть прижимную втулку специальным ключом до устранения зазора, сначала ударив резьбовой конец шкворня медным молотком
— поворотом ключа на 10-20 градусов оттянуть эту втулку для создания предварительного натяга вдоль общей оси шкворней
— установить накладку с прокладкой и затянуть гайку прикладыванием крутящий момент 80-100 Нм.

Крутящий момент шаровой опоры или корпуса поворотного кулака, если шаровые опоры не были отсоединены от корпуса полуоси, при снятых наружном и внутреннем уплотнительных кольцах и шарнире поворотного кулака в любую сторону относительно общей оси шкворням, должно быть в пределах 10-25 Нм (1,0-2,5 кгсм).

Если контрольный параметр не достигнут, то повторно затянуть прижимную втулку, повернув ключ еще на 10-20 градусов, и затянуть гайку заданным моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси пальцев и правильное взаимное положение шаровой опоры с корпусом поворотного кулака для предотвращения смещения шаровой опоры.

Коническая поверхность и резьба прижимной втулки, трущиеся сферические поверхности шкворня и вкладыша перед установкой в ​​узел смазываются смазкой ЛИТОЛ-24. Ввернуть стяжные втулки до упора штифтов во втулки с обеих сторон, обеспечив равенство размеров А и В от торцов корпуса поворотного кулака до сферы шаровой опоры.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров А и В следует проводить в плоскости В.

Поочередно увеличивая крутящий момент на 20-30 Нм, затяните зажимные втулки до конечного момента 200-250 Нм. Заполнить полости над прижимными втулками смазкой ЛИТОЛ-24. Установите шайбы с прокладками и затяните наружные гайки моментом 80-100 Нм. Проверьте размеры A и B. В поворотном узле не должно быть зазоров.

Вращающий момент шаровой опоры или корпуса поворотного кулака, если шаровые опоры не были отсоединены от кожуха полуоси, в любую сторону относительно общей оси цапф должен быть в пределах 10-25 Н·м (1,0-2,5 кгсм.Если эти параметры не достигнуты, то регулировку необходимо повторить, оттянув или отпустив прижимные втулки снизу и сверху на одинаковую величину

Проверка и регулировка максимальных углов поворота колес в переднем мосту Спайсер на УАЗ.

Проверка максимальных углов поворота колес осуществляется на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах З1-32 градуса. Регулировка производится болтом ограничения поворота.

Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедиться в отсутствии зазоров в местах соединения рулевых тяг и подшипников ступиц.Ослабив затяжку контргаек с правой и левой резьбой, вращением регулировочного ниппеля устанавливают требуемое значение схождения.

Проверка и регулировка развал-схождения должны производиться на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0°1’32»-0°4’36», суммарно — 0°3’04»-0°9’12». При отсутствии стенда допускается проверка и регулировка сход-развала по внутренним поверхностям.

Схождение при нормальном давлении в шинах должно быть таким, чтобы размер А, измеренный вдоль осевой линии боковины передней шины, равнялся 0.На 5–1,5 мм меньше размера B сзади. По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, виляние при движении и неравномерный износ шин.

— Большой зазор в подшипниках ступиц передних колес
— Износ шкворней, вкладышей шкворней

Автомобиль плохо держит дорогу.

— Прогиб крышек полуосей переднего моста

Утечка смазки через шаровое уплотнение.

— Износ сальников

Повышенный износ шин.

— Неправильное схождение, погнутая или неправильно отрегулированная рулевая тяга.

УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот ему нет равных по проходимости. Передняя ось, в отличие от задней, управляемая. Это указывает на то, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер.Он был разработан еще в далекие 90-е годы, и с каждым годом совершенствовался и дополнялся. Сегодня есть такая новость, что Спайсер скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлы».

Сегодня обратим внимание на передний мост Спайсер внедорожника УАЗ Патриот. Что это такое, особенности, плюсы и способ настройки изделия.

Картер моста Spicer состоит из литого материала, в который запрессованы полуоси. Корпус моста закрыт крышкой картера.Поперечная плоскость устройства не имеет разъема, что повышает надежность и придает жесткость конструкции. Также дифференциал и главная передача моста Спайсер расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности изделий.

Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий.Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале – все это главный критерий обслуживания агрегата.

Мост Spicer оснащен новыми типами шарниров (ШРУС), особенностью которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазывания петель.

Не менее важным моментом является значение передаточного числа моста Спайсер.Выпускаются устройства с двумя значениями передаточных чисел передних мостов на УАЗ Патриот: 4,11 и 4,62. На внедорожник УАЗ Патриот с бензиновым двигателем устанавливаются мосты со значением 4,11, а с дизельными агрегатами – 4,62.

Конструкция и компоновка

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями. Рассмотрим основные механизмы, входящие в состав переднего моста Спайсер.

• 3 — ведомая шестерня, имеющая большее количество косых зубьев, чем ведущая;
• 9 — роликовый подшипник, требующий замены при износе;
• 13 — фланец;
• 16 — корпус моста;
• 21 — ведущая шестерня и вал;
• 23 — гайка, с помощью которой производится регулировка подшипников дифференциала.

На схеме видно, что мост Спайсер имеет множество мелких деталей, без которых работа переднего блока невозможна. Мы не будем рассматривать их все, но во время ремонта устройства обязательно контролируйте расположение каждой детали. В противном случае изделие потребуется повторно разобрать и отремонтировать.

Преимущества

Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. Преимущества данной конструкции заключаются в следующих моментах:

1. Увеличенная ширина колеи, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье.Колея увеличена до 160 см.
2. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.
3. Повышен класс прочности поворотных кулаков, за счет чего снижена частота смазочных и ремонтных работ.
4. Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.

Усиленный кожух редуктора

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также немаловажной для такого агрегата проходимостью.

Юстировка

Юстировка — это процесс, при котором устройство должно быть правильно отрегулировано, чтобы предотвратить возникновение дальнейших дефектов. Регулировка переднего моста Спайсер проводится в основном после ремонтных работ. В редких случаях регулировка оси осуществляется в случае износа подшипников или хомутов. Рассмотрим, как регулируются подшипники переднего моста Спайсер на внедорожнике УАЗ Патриот.

Итак, регулировка проводится в следующем порядке:

Если требуется регулировка моста Спайсер без замены подшипников, то процесс включает следующие этапы:

1. Откручиваются полуоси и снимается крышка картера .Перед этим не забудьте слить масло с моста.
2. В дифференциале подшипников следует установить зазор равный величине 0,15 мм. Делается это с помощью тех же регулировочных гаек.
3. Боковой зазор должен составлять 0,2 мм. Для этого крутят шестерню и производят измерение в 6 точках.
4. Для увеличения зазора отвинтить гайку, а для уменьшения ввернуть.
5. Подшипник сжимается в сторону оси, с помощью чего регулируется предварительный натяг.
6. Переднюю ось Spicer можно собрать и заполнить маслом. На этом регулировка моста завершена.

Как видите, передний мост Spicer отличается по своим параметрам от своих предшественников, поэтому размещение таких изделий на внедорожнике повлекло за собой улучшение не только проходимости, но и долговечности агрегатов.

Стоимость переднего моста Спайсер довольно внушительная, поэтому очень важно не доводить его до неисправностей и вовремя их устранять.Ведь даже если передний мост не является основным устройством, то его выход из строя просто приведет к тому, что УАЗ Патриот не сможет передвигаться по бездорожью. Зачем же тогда нужен полноприводный джип? Поэтому, подводя итоги, следует отметить, что диагностика и профилактика требуются не только для мотора и ходовой части, но и для прямого привода как передних, так и задних колес. Поскольку переднеприводные колеса используются в редких случаях, важно знать, что проверить исправность моста можно, периодически включая его и перемещаясь по бездорожью.Таким образом, вы можете быть уверены, что джип никогда вас не подведет.

Вы можете проверить свой MSC и при необходимости уменьшить его!

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе устанавливаются передний и задний одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные в честь американского инженера Кларенса Спайсера, автор более тридцати патентов и владелец компании Spicer Manufacturing Company, ныне — Dana Corporation…

Передний и задний мосты типа Спайсер стали устанавливать на автомобили УАЗ-3160 и УАЗ-3162 Симбир, вместо мостов старой конструкции, и от них они унаследованы УАЗ Патриот, УАЗ Пикап, УАЗ Грузовой и УАЗ Хантер.

Передний мост комбинированный, он одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названного в честь его изобретателя Альфреда Rceppa и американской фирмы Bearfield, изготовившей его по патенту. Он более компактен, чем петля Bendix-Weiss на мостах Timken, может выдерживать большие углы и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили.По этой причине они и получили название — гибридные мосты.

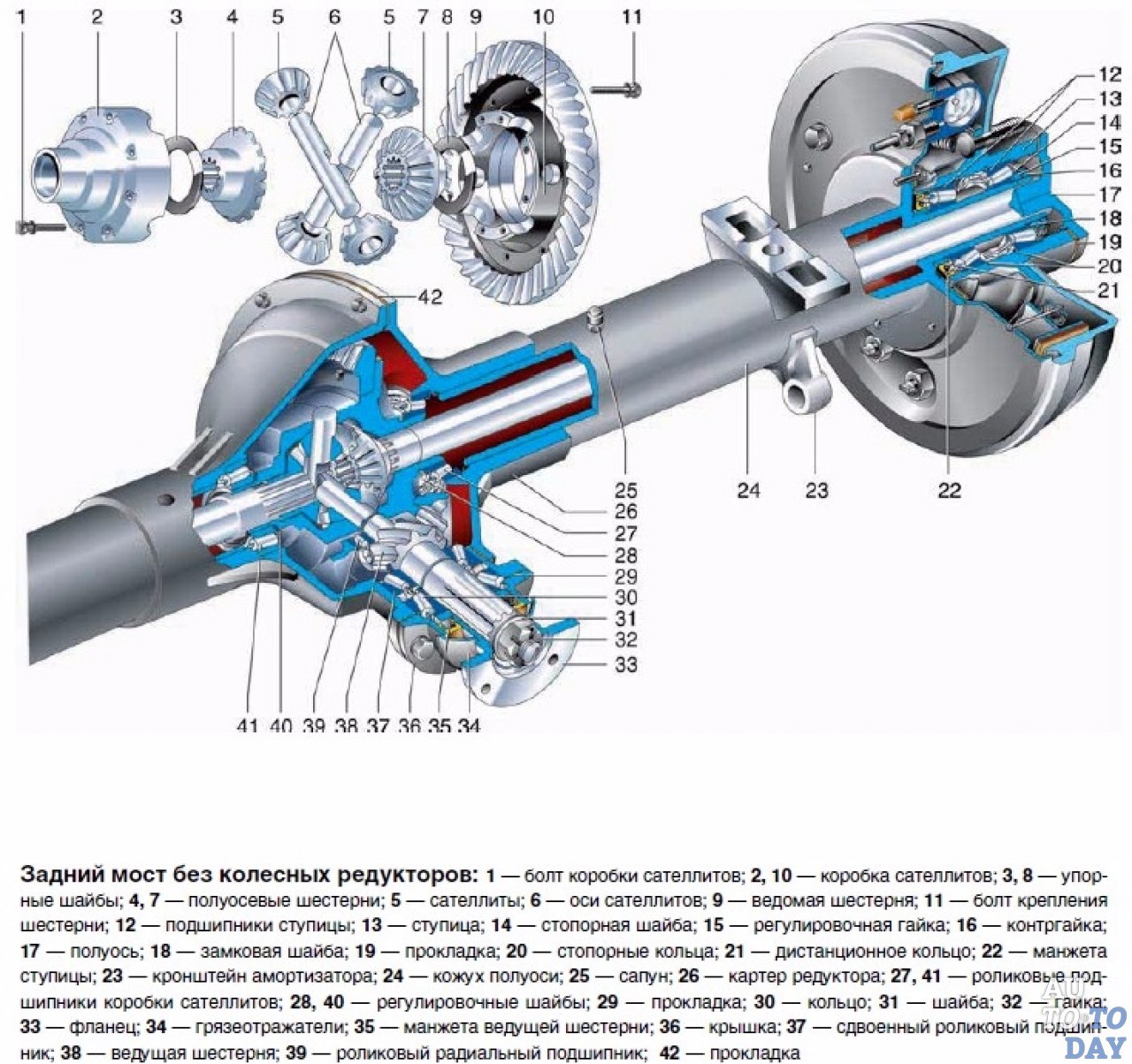

Задний мост представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мосты имеют главные передачи и дифференциалы одинаковой конструкции.

Spicer во многом унифицированы со старыми одноступенчатыми мостами типа Timken, имеют такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.

Толщина основания ведомой шестерни в новых мостах увеличена на 8 миллиметров, что снизило шум и повысило надежность главной передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером при условии установки компенсационного кольца на шип стакана.

Выпускаемые в настоящее время передний и задний мосты Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями, и все автомобили с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие мосты с шириной колеи 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Широкие мосты с колеей 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Грузовой. Задний мост артикул 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, оно должно быть на уровне нижней кромки заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической очистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Бирфилд используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в соединение не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Осевой зазор в подшипниках главной ведущей шестерни не допускается, так как при его наличии быстро изнашиваются зубья шестерни и может заклинить мост. Осевой зазор проверяют, покачивая ведущую шестерню за фланец крепления карданного вала.

Для устранения осевого люфта ведущей шестерни затяните гайку с буртиком. Гайка имеет насечку в канавке резьбовой части ведущей шестерни и при затягивании требуется большее усилие на шпонке. Гайку затягивают осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после чего она повторно центрируется. Если затянутую гайку затянуть не удается, то ее следует сначала ослабить на 0,5-1,0 оборота, а затем затянуть до устранения осевого зазора и затянуть.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Проверяется качанием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала, предварительно сняв стопорную пластину.

повышенной проходимости хорошо известны отечественному потребителю. Производитель оснащает их с завода сразу парой ведущих мостов: задним и передним. Главное отличие между ними в том, что конструкция фронта управляемая и при необходимости может быть включена.Несмотря на то, что передний мост УАЗ Патриот был разработан еще в 90-х годах, благодаря своим техническим характеристикам он активно используется и по сей день.

Прежде чем приступить к разборке устройства и причин ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации. Остановимся на следующих пунктах:

Видео обзор конструкции переднего моста УАЗ Патриот:

Описание компонентов и схема конструкции

Устройство переднего моста на Патриот следует начинать с описания основных элементов и узлов.Среди них:

• приводной вал и приводная шестерня;
• ведомая шестерня с большим количеством зубьев;
• корпус моста;
роликовый подшипник
• ;
фланец
• ;
Гайка
• для регулировки подшипников дифференциала.

Что касается различия в устройстве конструкций каждого из ведущих мостов, то и здесь особых принципиальных отличий нет. На переднюю ось Spicer Patriot мощность и крутящий момент передаются через дифференциал и главную передачу.Балка полая, и в ней размещена пара полуосей, обеспечивающих вращение от ведомой шестерни.

Основные виды неисправностей и их причины

Давайте рассмотрим возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, они связаны с чрезмерным износом или эксплуатацией в тяжелых условиях, либо естественным старением металлических деталей и могут выражаться в следующих симптомах:

Ремонт основных типов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриот можно выполнить самостоятельно в условиях гаража. В этом поможет следующая простая инструкция, которая касается наиболее частых видов ремонтных работ. Рассмотрим регулировку зазора подшипников, которую необходимо выполнять правильно, чтобы данный узел прослужил долго. Сначала подбираем диаметр и толщину кольца, которое должно точно соответствовать подшипнику ведущего вала от главной шестерни.

При вращении вала измеряется момент, величина которого не должна превышать 1-2 Нм.Примерно таким же образом подбирается регулировочное кольцо для ведомой шестерни. При установке дифференциалов зазоры следует выставлять с помощью регулировочных гаек – это наглядно демонстрирует схема ремонта переднего моста внедорожника. После проведения вышеперечисленных манипуляций остается проверить отсутствие люфта и проверить площадки контакта зубьев шестерни.

Еще один распространенный случай – замена сальника ведущей шестерни главной передачи.Сначала с машины снимается фланец, откручивая крепежные болты, после чего освобождается доступ к самому сальнику. Поврежденный элемент извлекается из посадочного места и заменяется новым, вдавливая его на прежнее место.

Бортовую передачу разобрать сложнее — для этого нужно предварительно вывесить переднюю часть автомобиля. Открыв сливную горловину, удаляем весь объем смазки из системы. Сначала снимаются левая и правая полуоси, а затем наконечник рулевой тяги.После отключения карданной передачи последовательно снимается и основная крышка. Попутно с ведущей шестерней снимаются и крышки подшипников дифференциала со своих мест. Далее демонтируется ведущая шестерня с валом и подшипниками.

Видео советы по ремонту переднего моста в сборе УАЗ Патриот:

Мониторинг и плановое обслуживание

Опытные владельцы внедорожников уделяют особое внимание регулярной проверке состояния сальников.При необходимости проведения работ по замене новые сальники необходимо смазать Литолом-24. Конструкция переднего моста позволяет проводить такие ремонтные работы по мере необходимости.

Конструкция моста Спайсер, на который устанавливается, конструктивно достаточно проста. Благодаря этому как обслуживание, так и ремонт можно выполнять самостоятельно, имея в арсенале основные инструменты. Долгосрочная эксплуатация всегда основана на регулярном плановом обслуживании.

Особое внимание следует уделять контролю уровня смазки в редукторе моста и ее замене.При малейших подозрениях на появление посторонних шумов или других симптомов следует придерживаться описанной здесь последовательности ремонта.

Видеообзор переднего моста внедорожника УАЗ Патриот:

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе устанавливаются передний и задний одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные в честь американского инженера Кларенса Спайсера

Внешний вид переднего моста «Спайсер»

На автомобили УАЗ-3160 и УАЗ-3162 Симбир стали устанавливаться мосты типа Spicer, вместо мостов Timken.Но на эти автомобили, как и на первые модели УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

стали устанавливать «широкие» мосты с шириной колеи 1600 мм.

Конструктивные особенности

Картер полуоси состоит из цельного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

Отсутствие разъема в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки с картером снижает вероятность течи по стыку, размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. Также теперь для доступа к главной паре и дифференциалу не нужно снимать и «разрезать пополам» — достаточно снять кожух.

Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности главной передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к изменению чашки левого дифференциала.Но, новый дифференциал можно использовать и на прежних одноступенчатых мостах с разъемным картером при условии установки компенсационного кольца на шип стакана.

Spicer унифицированы с одноярусными мостами старой конструкции по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойными уплотнениями (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается переднего ведущего и управляемого мостов, то здесь, кроме вышеперечисленных пунктов, следует отметить новые шарниры равных угловых скоростей ( ШРУС ) типа « Beerfield «, которые намного долговечнее шарниров старой конструкции (« Weiss «). В настоящее время такими шарнирами оснащены все мосты Spicer и Timken. Не лишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавлять смазку в соединение не требуется. Внутренняя полость поворотного кулака еще заполнена смазкой Литол-24.

Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосевых шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — стопор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мосты типа Spicer, выпускаемые заводом, имеют передаточное число 4.111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобили с дизельными двигателями.

Ступица переднего колеса

Ступица переднего колеса УАЗ с дисковыми тормозами, но без АБС

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — колесный болт; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9 — корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — поворотный вкладыш; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шарикоподшипник; 20, 28 — упорные шайбы; 21 — шкворневая опора; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — стопорная шайба; 31 — гайки; 32 — стопорная шайба

Поворотный кулак УАЗ схема сборки:

1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — стопорная шайба; 9 — гайка; 10 — стопорная шайба; 11 — контргайка; 13 — упорная шайба; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — шарнир поворотного кулака; 19 — шарикоподшипник; 20 — кожух полуоси

Регулировка осевых зазоров в переднем и заднем мосту Spicer

Осевой зазор в подшипниках главной ведущей шестерни не допускается, так как при его наличии быстро изнашиваются зубья шестерни и может заклинить мост.Осевой зазор проверяют, покачивая ведущую шестерню за фланец крепления карданного вала.

Передний мост «Спайсер». Развал, схождение

Передняя ось является управляемой осью. Для облегчения движения передние управляемые колеса имеют развал ( не регулируемый ) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. А

Для возврата колес в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал – это отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала на осях Spicer составляет а = 1° — 30″. Развал колес влияет на износ шин. При развале до 2° износ будет не очень большим. Развал постепенно уменьшается до нуля, а затем прогиб колеса перемещается в сторону отрицательного развала, что ухудшает управляемость колеса

В результате наклона колес при развале возникают силы, стремящиеся вернуть их в разные стороны при движении.Появляется боковая пробуксовка колес, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредного влияния развала колеса устанавливаются со схождением. При этом расстояние между ободьями колес на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колес в среднем положении, но его действие заметно только на высоких скоростях со значительными центробежными силами.Стабилизирующий момент и угловая скорость колеса при его возвращении в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

Техническое обслуживание

Обслуживание моста Спайсер сводится к поддержанию уровня масла в картере и периодической его замене, контролю за состоянием всех сальников и подушек полуосей и своевременному устранению возникающих при этом осевых зазоров в подшипниках шестерни и дифференциала.

Подробности работ по техническому обслуживанию и ремонту мостов Spicer описаны в Руководстве по техническому обслуживанию и ремонту автомобиля УАЗПатриот ИР-05808600.050-2005. Третье издание. 2007

Особенности конструкции переднего моста УАЗ Патриот. Блокировка коробки передач

Вся линейка полноприводных автомобилей УАЗ имеет одинаковую конструкцию трансмиссии. На модели Patriot и Hunter, а также все дополнительные модели, созданные на их базе, устанавливаются агрегаты Spicer, которые оснащены неразрезным картером. Они названы так в честь инженера К. Спайсера. Он является автором большого количества патентов, которые сейчас принадлежат Dana Co.

Этот тип переднего моста впервые появился на моделях 3160 и 3162, после чего их стали использовать для моделей Патриот, Хантер и пикап на их основе.

Передний мост УАЗ Патриот имеет совмещенные функции. Он может быть и хозяином, и подконтрольным одновременно. В его основе полую балку, внутри которой проходят главная передача и дифференциал. Через них крутящий момент подается на передние ступицы.

Полуось выполнена в виде цельной детали, с установленными ШРУСами, позволяющими вводить большой угол поворота, сохраняя при этом крутящий момент.

На данный момент такие петли устанавливаются и на другие модели УАЗ на узлах старого типа — Timken. Это позволяет сочетать большую надежность, требуемую грузовым и пассажирским транспортом, с хорошей управляемостью. Такие модели называются гибридными мостами.

Задний мост УАЗ Патриот также выполнен в виде полой балки, на концах которой с помощью специальных подшипников закреплены ступицы ведущих колес. Они приводятся в движение внутренним дифференциалом.Это конструкция заднего и переднего моста довольно похожа.

Конструктивные особенности.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В результате существенно возросла надежность, но снизился уровень шума. Первый тип в основном применялся на автомобилях с бензиновым двигателем, второй только на дизельных, выпускавшихся с 2015 года.

При покупке также следует учитывать, что ширина мостов у некоторых моделей разная.Например, на Hunters устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. Модель 3162-2400010-10 устанавливается на Патриоты и пикапы

Задний узел — артикул 3162-2400010-10 с передаточным числом 4,111.

Проверка состояния.

Обслуживание необходимо начинать с внешнего осмотра полуосей и контроля уровня масла в картере. Он должен быть на одном уровне с отверстием сливной пробки.Кроме того, периодически следует проверять затяжку всех болтов, отсутствие зазоров в шестернях.

При замене масла проверьте наличие металлической стружки на магните. сливная пробка . Ее наличие будет свидетельствовать о выработке шестерен.

Регулировка зазора.

Осевой зазор – самая распространенная проблема, возникающая при эксплуатации автомобиля. Это происходит из-за сильного износа зубьев шестерни, что со временем может привести к заклиниванию оси.

Состояние можно проверить, покачав ведущую шестерню за фланец.

Чтобы устранить эту проблему, правильно затяните фланцевую гайку. Для этого может потребоваться небольшое усилие, так как к нему применяется небольшая штамповка. Подтягивать следует до тех пор, пока щель не исчезнет.

Полезное видео

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе устанавливаются передний и задний одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные в честь американского инженера Кларенса Спайсера, автор более тридцати патентов и владелец компании Spicer Manufacturing Company, ныне — Dana Corporation…

Передний и задний мосты типа Спайсер стали устанавливать на автомобили УАЗ-3160 и УАЗ-3162 Симбир, вместо мостов старой конструкции, и от них они унаследованы УАЗ Патриот, УАЗ Пикап, УАЗ Грузовой и УАЗ Хантер.

Передний мост комбинированный, он одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названного в честь его изобретателя Альфреда Rceppa и американской фирмы Bearfield, изготовившей его по патенту. Он более компактен, чем петля Bendix-Weiss на мостах Timken, может выдерживать большие углы и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили.По этой причине они и получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мосты имеют главные передачи и дифференциалы одинаковой конструкции.

Spicer во многом унифицированы со старыми одноступенчатыми мостами типа Timken, имеют такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.

Толщина основания ведомой шестерни в новых мостах увеличена на 8 миллиметров, что снизило шум и повысило надежность главной передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером при условии установки компенсационного кольца на шип стакана.

Выпускаемые в настоящее время передний и задний мосты Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями, и все автомобили с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие мосты с шириной колеи 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625. Номер заднего моста по каталогу 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Мосты широкие с шириной колеи 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Грузовой . Задний мост артикул 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, оно должно быть на уровне нижней кромки заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической очистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Bearfield используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в соединение не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Осевой зазор в подшипниках главной ведущей шестерни не допускается, так как при его наличии быстро изнашиваются зубья шестерни и может заклинить мост. Осевой зазор проверяют, покачивая ведущую шестерню за карданный вал монтажного фланца.

Для устранения осевого люфта ведущей шестерни затяните гайку с буртиком. Гайка имеет насечку в канавке резьбовой части ведущей шестерни и при затягивании требуется большее усилие на шпонке. Гайку затягивают осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после чего она повторно центрируется. Если затянутую гайку затянуть не удается, то ее следует сначала ослабить на 0,5-1,0 оборота, а затем затянуть до устранения осевого зазора и затянуть.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Проверяется качанием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала, предварительно сняв стопорную пластину.

Регулировка моста УАЗ Патриот достаточно долгий и трудоемкий процесс, включающий множество нюансов, которые необходимо последовательно выполнять во избежание проблем при ремонте.

Регулировка моста нужна, если появляются проблемы в виде сломанных зубьев, течи масла, износа подшипников и т.д. Это возможно не потому что качество деталей оставляет желать лучшего, а из-за неправильной эксплуатации автомобиля, а также как будто неправильно выставлен зазор в подшипниках главной шестерни, отсутствие масла или его плохое качество. Последствиями этого могут быть посторонние шумы в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей, а можно даже поймать клин моста.

Помните, что своевременная замена масла продлит срок службы ваших деталей!
Если у вас проблемы с расходом топлива, это вам поможет

— Поломка зубьев главной пары.
— Поломка зубьев полуоси.
— Утечка масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная работа. УАЗ Патриот задний привод Автомобиль с подключаемым передним мостом
. Если ездить с подключенным передним мостом по твердым дорогам, да еще и с поворотами (!), то трансмиссия долго не протянет.
— Наличие осевого люфта в подшипниках главной ведущей шестерни.
— Наличие осевого люфта в подшипниках дифференциала главной передачи.
— Износ деталей, как правило, из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
— Перегрузка во время работы в связи с необходимостью (например, конкуренция) или невозможностью управления автомобилем.
— Неправильная регулировка главной пары.
— Несвоевременная замена трансмиссионного масла.
— Эксплуатация с несезонной маркой трансмиссионного масла.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (некачественный вал, разрушение крестовины, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в подшипниках ступиц.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступиц.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заклинивание во время движения — самое страшное. Основной причиной заклинивания моста является наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно случается, если владелец полностью завел свой автомобиль или относится к нему совершенно безобразно, так как перед тем, как мосты заклинит, они продолжительным гулом, шумом и треском сообщают о том, что им необходим ремонт.Мост может заклинить, если сильно нагреется

Задний и передний мост

Причина неисправности и способ устранения
Постоянный повышенный шум при работе переднего моста
1. Изношены или неправильно отрегулированы подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников редуктора.
3. Недостаточное количество масла в картере моста.

1.1. Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2 Определить неисправность коробки передач, отремонтировать или заменить ее
3.3. Восстановить уровень масла, проверить отсутствие течи масла через сальники картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1.Неправильная регулировка зацепления главных шестерен.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления фланцевой гайки или износа подшипника. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.

Стук при трогании автомобиля
Износ отверстия под ведущую шестерню в коробке дифференциала Замена коробки дифференциала и, при необходимости, цапфы
Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло вытекает из-под фланца редуктора.

Регулировка подшипников главной передачи переднего моста
Регулировка подшипников главной передачи производится в следующем порядке.

1. Выбрать регулировочное кольцо 5 (см. рис. 6.4). Толщина его d1 (рис. 6.5) определяется (с точностью +-0,025 мм) исходя из фактических размеров В и D (см. рис. 6.5 и 6.6) по формуле d1 = B — (111,960 + D) (мм ).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни:

1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник

Установить кольцо в картер 16 (см.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.

Примечание
Проверьте крутящий момент вала-шестерни. Она должна быть 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерить размер Е (рис. 6.7), приложив осевую силу Р, равную 4000-5000 Н (400-500 кгс), и несколько раз провернуть шестерню так, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см.6.5) от оси шестерни до упорного конца подшипника дифференциала. По фактическим размерам В, Е и установочному размеру ведомой шестерни, равному 50 мм, подбирают (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = В — (Е + 50 + X) (мм), где d2 — толщина регулировочного кольца;
Х — максимальное отклонение от установочного размера равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулировать подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста, затянув гайку 23, периодически проворачивая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный крутящий момент ведущей шестерни дифференциала (Mв. ш.) должен быть в пределах Mw. НС. + (0,21-0,42) (Нм). Выполните проверку, повернув шестерню.

Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружная обойма подшипника

Примечание
После регулировки положения шестерен проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи.
Боковой зазор проверяют индикатором, стойка которого крепится к корпусу полуоси в направлении, перпендикулярном поверхности зуба ведомой шестерни при прикреплении к корпусу индикаторной стойки.Проверьте зазор на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. Нет необходимости предварительно натягивать подшипники дифференциала при проверке и регулировке поперечного зазора.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить краской зубья ведомой шестерни (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Подтормаживая вал ведущей шестерни фланцем, вращайте ведомую шестерню в обе стороны до появления пятен контакта на зубьях шестерни, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз. 1).

В случае контакта в вершине зуба (поз. 2) сместите ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, и для сохранения величины бокового зазора отодвиньте ведомую шестерню от ведомой привод.
В случае контакта в основании зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, и для сохранения величины бокового зазора переместите ведомую шестерню в ведущая шестерня.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен бортовых передач:
А — передняя сторона; Б — боковой реверс; 1 — правильное расположение; 2 — контактное пятно расположено у верхушки зуба; 3 — пятно контакта расположено у основания зуба; 4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом перемещение ведущей шестерни к ведомой для сохранения величины бокового зазора.
В случае контакта широким концом зуба (поз. 5) сместите ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, и для сохранения величины бокового зазора отодвиньте ведущую шестерню от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, совершив пробную поездку на автомобиле. Если картер переднего моста в районе подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90°С, то произвести повторную регулировку предварительного натяга

Потребуется : новые болты крышки (по желанию), смазка для фиксации резьбы, герметик, обезжириватель (уайт-спирит или керосин).
— Поддомкратить колесо или поднять автомобиль на подъемнике.
— Снимите крышку ступицы.
— Болты необходимо тщательно очистить в растворителе и высушить.
— Очистите колпачок и ступицу в растворителе и высушите.
— Очистите резьбу ступицы растворителем и высушите.
— Придвиньте крышку к ступице и убедитесь, что она плотно прилегает и не деформирована.
— Нанести (намазать) тонкий равномерный слой герметика на крышку и ступицу.
— Совместите отверстия под болты в крышке и ступице.
— Нанесите смазку на резьбу болтов для фиксации резьбовых соединений и затяните болты (без шайб).
— Затяните болты равномерно и полностью.
— Герметик должен равномерно расползаться по краям. После того, как он затвердеет, обрежьте излишки.
— Не опускайте автомобиль на колеса как минимум в течение часа, пока герметик не затвердеет.

Пробка заливного отверстия КПП со временем имеет свойство намертво закисать. Это связано с тем, что резьба в нем конусная.
Не дожидаясь этого момента, следует открутить, прочистить (протереть) пробку и резьбу на редукторе обезжиривающим средством (уайт-спирит или керосин).
Смажьте резьбу заглушки качественной смазкой, чтобы зафиксировать резьбовые соединения, не жалея количества смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные, качественные сальники служат очень долго.
Никогда не устанавливайте повторно использованные снятые сальники.
Купить качественные сальники.
Если качественные сальники начинают быстро подтекать, то причину надо искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовины, подвесного подшипника.
— Открутить карданный вал.
— Отвернуть гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Снимите сальник с горловины редуктора с помощью плоской отвертки.
— Очистите место установки сальника обезжиривающим средством (уайт-спирит или керосин).
— Перед установкой смажьте внутреннюю часть сальника, ту, которая должна соприкасаться с валом и маслом. трансмиссионное масло.
— При установке иногда используется старый сальник в качестве опрессовки. Такой сальник желательно промыть, чтобы не «занести заразу».
— Процесс установки сальника на место должен быть точным, без перекосов как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, снова смазать той жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в перевернутом виде. При установке фланца, затягивая гайку, поверните ее за фланец так, чтобы ролики подшипника встали на место.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосевых шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — стопор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбор регулировочных колец и затяжка подшипников дифференциала и главной передачи.
Выбор регулировочных колец обеспечивает правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется пятном контакта.
Правильность затяжки подшипников определяется суммарным крутящим моментом, значение которого измеряется в Нм. Естественно, на практике эти единицы измерения никого не интересуют. Процесс затяжки подшипников определяется исключительно мастерством и опытом мастера. Для проверки правильности установки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправная и правильно отрегулированная ось не гудит. Без должного ремонта «гудящие» мосты меньше не будут гудить.

Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру оси после быстрой езды.Если мост сильно греется, то точно можно сказать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, рано или поздно его заклинит.
1. Отвинтите подвес от моста. На приподнятом автомобиле, вращая рукой фланец полуоси (карданный шарнир) в обе стороны, можно ощутить наличие сломанных зубьев, оценить состояние подшипников и другие проблемы.
2. После снятия кожуха оси проверьте состояние зубьев главной передачи и дифференциала, провернув ось.Не должно быть трещин, истощений, шероховатостей в местах пятен контакта, порезов и сорванных зубцов. Оцените расположение пятна контакта. В картере иногда можно обнаружить остатки разрушенных регулировочных колец и сломанные элементы. Эти проблемы существуют. Если все цело, то мост можно регулировать. Если есть проблемы, то…
3. Проверить боковые зазоры подшипников. Если есть зазоры, то мост необходимо отрегулировать до заклинивания.
4. Проверьте правильность включения главной передачи.Для этого покрасьте зубья главной шестерни краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок меток зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях главных шестерен моста УАЗ Патриот.

На следующем фото показан пример неправильной регулировки главной пары и наличия шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого люфта в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи.Осевой зазор в буксовых подшипниках является основной причиной осевого шума и заклинивания из-за разрушения зубьев в главной паре. Очень мало мастеров умеющих правильно отрегулировать главную пару моста. Инструкции в интернете не очень помогают, так как процесс итеративный, требующий не только умения, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендации наших клиентов для переборки проездов мостов и КПП, в том числе иномарок.Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

В коробку передач УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Через некачественные сальники может протекать слишком малое количество масла.

Очень часто в заднем мосту со временем из-за попадания в него влаги масло превращается в густую нетекучую кашицу. Простая замена масла в таком мосту не дает должного эффекта. Если вы не уверены, снимите ось и кожух оси и очистите ось.Не питайте иллюзий — если не сняты форточки, если вы ездили по воде, если прошло много времени и т.д., то масла в мосту уже нет. Причем жижа не в редукторе, а ближе к ступицам. Те. ступичные подшипники заднего моста практически не смазываются.

Сапуны на мостах должны быть убраны в моторный отсек, чтобы вода ни при каких обстоятельствах не попала в мост.Обычно это делается с помощью тормозных шлангов и тормозных трубок. Проще использовать маслостойкие шланги.

На конце трубок под капотом установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубы загибают вниз, чтобы вода не попала на мост даже в том случае, если автомобиль войдет в воду больше, чем место расположения концов труб.

На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы изнутри раздуваются мосты, коробка и раздаточная коробка.Это полностью исключает попадание внутрь воды и грязи и хорошо смазывает сальники в местах трения.

Иногда на конце трубы снабжают расширительным бачком с баллоном для создания объема. При этом связь внутреннего пространства мостика с атмосферой полностью закрывается. При изменении объема воздуха в мостике при нагреве и охлаждении баллон надувается или сжимается.

Если вы проехали брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция производителя.Делать выводы.

Регулировка подшипника колеса

Отрегулируйте подшипники ступиц колес оси спайсера в следующей последовательности:

— Поддомкратьте автомобиль со стороны колеса, подшипники которого необходимо отрегулировать.

— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

— Ослабить гайку 4 регулировки подшипника на 1/6-1/3 оборота (1-2 ребра).

— Проворачивая колесо рукой, проверьте легкость его вращения (колесо должно свободно вращаться, не касаясь тормозных колодок за диск или барабан).

— Затяните регулировочную гайку ступичного подшипника. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затяжке гайки вращайте колесо, чтобы правильно расположить ролики на дорожках качения колец подшипников, и плавно, без рывков, нажимайте на ручку ключа.

— Установите стопорную шайбу, наверните и затяните стопорную гайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Установите стопорную шайбу с внутренним усом в паз цапфы. Если на выступах стопорной шайбы есть даже незначительные трещины, замените шайбу.

— Проверьте соосность подшипника после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого люфта или биения.

— Согните один выступ стопорной шайбы к поверхности гайки, а другой — к поверхности контргайки.

— Вставить полуось заднего моста или поставить муфту выключения колес переднего моста, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения автомобиля.

Если ступица сильно нагревается (рука не терпит нагрева), ослабьте гайку на 1/6 оборота (1 ребро), соблюдая последовательность и правила, изложенные выше.

При проверке регулировки подшипников на нагрев не использовать рабочие тормоза, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник
уаз-тюнер.ru
kulibinsclub.ru
avtosteh.ru

УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот ему нет равных по проходимости. Передняя ось, в отличие от задней, управляемая. Это указывает на то, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы, и с каждым годом совершенствовался и дополнялся.Сегодня есть такая новость, что Спайсер скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлы». Сегодня мы обратим внимание на передний мост Spicer внедорожника УАЗ Патриот. Что это такое, особенности, плюсы и способ настройки изделия.

Элементы передней оси

Spicer состоит из литого материала, в который запрессованы полуоси. Корпус моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что повышает надежность и придает жесткость конструкции.Также дифференциал и главная передача моста Спайсер расположены в одном картере, что обусловлено высокой точностью зацепления и работы устройства. Все эти особенности приводят к увеличению производительности изделий. Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале – все это главный критерий обслуживания агрегата.Мост Спайсер оснащен новыми типами шарниров (ШРУС), особенностью которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазывания петель. Не менее важным моментом является значение передаточного числа моста Спайсер. Доступны устройства с двумя значениями передаточных чисел передних мостов на УАЗ Патриот: 4,11 и 4,62. На внедорожник УАЗ Патриот с бензиновым двигателем ЗМЗ 409 устанавливаются мосты со значением 4,11, а 4.62 на дизельных агрегатах ЗМЗ 514.

Конструкция и компоновка переднего моста Спайсер

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосевых шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — стопор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи.

Преимущества моста Спайсер

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также немаловажной для такого агрегата проходимостью.

Возможные неисправности

Замена сальника вала ведущей шестерни редуктора переднего моста

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Снятие и установка муфты отключения колеса

Снятие и установка полуоси

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

В качестве оправки можно использовать старый сальник.

Снятие и установка главной передачи переднего моста

Разборка и сборка дифференциала переднего моста

Перед сборкой дифференциала смажьте полуоси, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

Особенности конструкции Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора переднего моста Снятие и установка муфты отключения колеса Снятие и установка полуоси Замена сальника переднего ось полуоси Снятие и установка главной передачи переднего моста Разборка и сборка дифференциала переднего моста Регулировка подшипника…

Рис. 6.4. Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — кольцо регулировочное…

Заменить сальник при течи масла из-под фланца редуктора. Примечание Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.Вам потребуются: торцевая головка «на 27», ключ, плоская отвертка, динамометрический ключ. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднять…

Колесная муфта снимается для ее замены или получения доступа к другим узлам. Вам потребуются: ключ «на 14», отвертка с плоским шлицем, съемник внешних стопорных колец. 1. Отверните три крепежных винта… 2. … и снимите кожух сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее.4. Ты…

Полуоси передних колес снимаются для замены при повреждении, выходе из строя ШРУСов или для получения доступа к другим агрегатам. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена…

Замените сальник, если обнаружите течь масла из поворотного кулака.Вам понадобится плоская отвертка. Примечание Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите …

Главная передача снята для ремонта или замены. Вам потребуются: ключи «на 10», торцевая головка «на 19», «на 27». 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля.Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса. 2. Вывернуть пробку и слить масло с переднего моста (см. «Замена масла в переднем мосту…

6.5.9 Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «14», «17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»). 2. Спрессуйте подшипники с оси коробки дифференциала. 3. Снимите десять болтов, крепящих ведомую шестерню к дифференциалу, и снимите ведомую шестерню.4. Открутите восемь болтов крепления крышки корпуса дифференциала и отделите крышку. 5. Экстракт…

Отрегулируйте подшипники главной передачи в следующем порядке. Рис. 6.4. Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шай…

Передний мост снимается для замены его балки или при полном износе всех деталей, когда частичный ремонт становится нецелесообразным.Вам потребуются: ключи «на 17», «на 19», «на 22», «на 24», «на 27», пружины подвески. 1. Затормозите автомобиль стояночным тормозом, подложите упоры под задние колеса автомобиля и поддомкратьте переднюю часть автомобиля. 2. Ослабьте гайки крепления переднего…

Три признака того, что у вас сломана ось

Факторы, которые могут сломать ось вашего автомобиля, включают плохое техническое обслуживание; автокатастрофа; слишком сильные удары по бордюрам, выбоинам или неровностям; и перегружать автомобиль сверх его грузоподъемности. Ось отвечает за передачу мощности двигателя и крутящего момента трансмиссии на колеса.Crossroads Automotive сообщает, что у вас может быть сломана ось, если вы заметите любой из следующих трех признаков.

Если ваш автомобиль внезапно начинает чрезмерно вибрировать, одной из причин может быть повреждение оси. Например, если вы только что наехали на огромный камень, которого не могли избежать, а затем ваш автомобиль начал бешено вибрировать, вы могли сломать ось или вызвать другие повреждения подвески автомобиля. Если ваш автомобиль, грузовик или S/CUV вибрирует независимо от того, насколько медленно или быстро вы едете, усиливается вибрация при наборе скорости и вибрирует при поворотах, у вас проблемы с осями, и вам следует прекратить движение как можно скорее.

Если что-то происходит с вашей осью или трансмиссией, если на то пошло, вы можете услышать громкий лязг или лязг, когда вы включаете передачу и готовитесь к поездке. Если проблема связана с осью, лязгающий звук, который вы слышите, указывает на неспособность вашего автомобиля передавать мощность и крутящий момент от двигателя и трансмиссии на колеса, чтобы заставить их двигаться. Возможно, передача мощности/крутящего момента останавливается на сломанной оси. Ваша трансмиссия тоже может выйти из строя, поэтому вызовите эвакуатор в наш автосервис.

Наконец, поскольку ось передает мощность и крутящий момент для вращения колес, сломанная ось остановит ваш автомобиль на месте. Часто случается, что ось ломается в универсальном шарнире, поэтому, даже если вы нажимаете на газ и ваш двигатель работает, колеса не вращаются. Это явный признак сломанной оси, и да, поломка может произойти во время вождения, поэтому, если вы заметили один или два признака из перечисленных выше, немедленно проверьте свою ось, чтобы убедиться, что она не треснула.

Crossroads Automotive находится в Топике, штат Канзас, и мы будем рады проверить вашу ось, всю подвеску и ходовую часть автомобиля, чтобы убедиться, что все в порядке. Если нет, мы можем это исправить, поэтому позвоните нам сегодня сегодня. Если вы подозреваете, что у вас треснула или сломалась ось, мы рекомендуем отбуксировать ваш автомобиль в нашу мастерскую. Адрес нашего магазина: 331 NW Reo Street, в Топике.

Дифференциал самоблокирующийся УАЗ (спейсер)

Дифференциал повышенного трения (дифференциал повышенного трения) необходим тем потребителям, которые иногда используют автомобиль в туристических, спортивных целях и при этом сталкиваются с самыми неблагоприятными условиями бездорожья.Необходимость дифференциальной пробуксовки возникает при спуске лодки на воду, буксировке на прицепе. Необходимость дифференциала повышенного трения здесь обусловлена ​​тем, что благодаря ему колесо, имеющее лучшее сцепление с дорогой, может развивать большее силовое время, чем при использовании обычного дифференциала. Выпускается с натягом 3,5-12 кг на метр.

Межколесный дифференциал повышенного трения (самоблокирующийся дифференциал) Устанавливается в передний или задний редуктор УАЗ в сочетании с мостом «Спайсер» и мостом «Тимкен» («Гражданский», «Колхоз»).

Самоблокирующиеся дифференциалы устанавливаются взамен штатных на существующие технологии заводов-изготовителей автомобилей, без доработки.

Пожалуйста, обрати внимание!

Для установки в мосты Timken (гражданские, коллективные) необходимо приобрести дистанционное кольцо шириной 6,5 мм.

В мосты «Спайсер» установка будет производиться без дистанционных колец по существующей заводской технологии замены и регулировки дифференциала.

В мосты «Тимкен» необходимо установить дистанционное кольцо по существующей заводской технологии замены и регулировки дифференциала.

Одинарный самоблок в задней оси для гражданского применения.

При установке на передний редуктор:

-70-90% среднее и полное бездорожье.

— Профессиональный и любительский автоспорт.

Внимание! Требуется гидроусилитель руля.

Оптимален для ежедневной эксплуатации автомобиля.Заметно добавляет полный привод внедорожных свойств автомобиля. Сводит к минимуму возможность пробуксовки колес по оси с малком. Мягкий при включении. Снижает риск поломки тяги при срабатывании и при пиковых ударных нагрузках Пример: Резкое увеличение скорости при прохождении сложных участков местности, подъемах с поворотом и т.д. При правильном обслуживании и после получения навыков вождения и управления автомобилем на пересеченной местности снижает риск падения при диагональном вывешивании.

Масло б/у:

При эксплуатации автомобиля с самоблокирующимся дифференциалом «ВАЛ-рейсинг»:

 — параметры и характеристики масел, рекомендуемых к применению из руководства по эксплуатации автомобиля, на котором установлен самоблокирующийся дифференциал «ВАЛ-рейсинг», с учетом температурных характеристик региона, в котором будет эксплуатироваться ограниченное -пробуксовочный дифференциал.

Редукторы мостов – 75W90, 80W90, 85W90 и 75W140 и API GL-5.

наиболее эффективным является использование специальных трансмиссионных масел для самоблокирующихся дифференциалов (LSD — дифференциал повышенного трения).

— в случае простоя автомобиля с самоблокирующимся дифференциалом замена масла в соответствии с правилами автосервиса, но не реже одного раза в год.

— !Запрещено использование дополнительных антифрикционных присадок.

При частом движении по бродам, заболоченной местности и другим участкам, где есть вероятность попадания воды в коробку передач с установленным самоблокирующимся дифференциалом, необходимо следить за состоянием масла.В случае, если требуется замена масла в редукторе водой.

как включить? Полноприводный УАЗ Патриот работает

Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не подключается через сцепление или электронные системы. В конструкции предусмотрен отбор крутящего момента через раздаточную коробку и далее на главную передачу моста. Различные фото и схемы как переднего, так и заднего моста можно посмотреть не только в каталогах, но и на сайтах в Интернете.

Конструктивные особенности устройства

Автомобиль на подъемнике

В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается на передаче крутящего момента через главную передачу и дифференциал.

В передней полой балке расположены две полуоси, воспринимающие вращение от ведомой шестерни главной передачи и передающие его на ступицу. Полуоси передают вращение через ШРУСы.

При использовании переднего моста можно задействовать колеса, включив специальные муфты, также называемые ступицами.

Возможные неисправности и их проявления

Несмотря на простоту, из-за большой нагрузки или нарушения правил эксплуатации могут возникать неисправности, которые легко диагностировать.

Передний мост характеризуется следующими неисправностями:

1. Повышенный шум при работе моста. Неисправность данного устройства может быть вызвана:
   • нарушением регулировки и выработки подшипников дифференциала;
   • неправильная регулировка подшипников, изготовление шестерен в конструкции редуктора главной передачи;
   • низкий уровень масла в картере полуоси.
2. Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
   • нарушением зацепления или зазора главных передач;
   • увеличение зазоров подшипников при отсутствии регулировки или в результате износа.
3. Стук при трогании автомобиля вызван износом ведущей шестерни в механизме дифференциала.
4. Понижение уровня масла:
   • потеря эластичности сальника переднего моста;
   • износ уплотнителей внутреннего шарнира;
   • плохое крепление крышки моста.
5. Шум во время движения при прохождении поворотов будет вызван износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, которые могут возникать в деталях заднего моста. Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипника

Чтобы мост УАЗ Патриот надежно работал долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников.Операции выполняются в определенном порядке.

1. Под подшипник первичного вала подбирается регулировочное кольцо. Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до наружной кромки подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Он не должен превышать 1,0-2,0 Нм.
3. По аналогичному алгоритму подбирается регулировочное кольцо ведомой шестерни.
4. При установке дифференциала зазоры в подшипниках полуосей выставляются регулировочными гайками.
5. После монтажа механизма крутящий момент на выходе должен быть не более 0,42 Нм при вращении за ведущей шестерней.
6. Необходимой операцией для контроля правильности выполненных регулировок является проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя точку контакта зубьев.

Настройка моста

Зацепление не должно быть поверхностным или чрезмерно глубоким, для чего под подшипники устанавливаются регулировочные кольца необходимой толщины.

Поскольку УАЗ Патриот напрямую относится к когорте внедорожников, это должно предполагать обязательное наличие системы полного привода в конструкции данного автомобиля. Наличие 4-х ведущих колес позволяет УАЗ Патриот уверенно преодолевать препятствия различной сложности, усеянные бездорожьем.

В нашей статье речь пойдет о конструктивных особенностях полного привода ульяновского внедорожника. Также мы рассмотрим, как работает система и как включить полный привод.

Принцип работы системы полного привода

Бесспорно, полный привод – очень приятный бонус для владельца любого автомобиля. Здесь налицо преимущества в проходимости и устойчивости на скользком покрытии. Однако такая езда может преподнести владельцу УАЗ Патриот несколько неприятных моментов.Во-первых, это увеличение расхода топлива.

Поговорим о преимуществах, так как их гораздо больше по сравнению с отрицательными сторонами.

Итак, преимущества:

• значительно повышено сцепление с дорожным покрытием;
• уверенный старт, особенно на скользком покрытии;
значительно улучшена проходимость
• ;
• более предсказуемая управляемость и устойчивость.

К минусам можно отнести сложность конструкции, хотя это чисто субъективный аспект, ведь для большинства технически «подкованных» владельцев полноприводный УАЗ Патриот не кажется чем-то особенным в конструктивном плане.

Рассмотрим, какие типы систем полного привода здесь наиболее распространены.

1. При постоянном полном приводе.
2. С возможностью ручного подключения.
3. Автоматически подключаемый.

В УАЗ Патриот разработчики применили второй тип системы, то есть режим полного привода можно активировать вручную.

Такая схема наделена рядом преимуществ, а именно:

• возможность экономить топливо;
• включение при возникновении необходимости;
• стоимость агрегатов значительно ниже по сравнению с вариантом, где полный привод подключается в автоматическом режиме.
• Осталось узнать, как включить полный привод.

Как работает устройство? Основная роль в системе полного привода УАЗ Патриот отведена карданному шарниру, с помощью которого вращение передается на задние колеса непосредственно через кормовой мост. Это режим монопривода, потому что передние колеса еще не подключены и имеют «статус» ведомых. Ниже мы рассмотрим, как включить полный привод.

Отметим, что для силовых внедорожников такой конструктивный подход является оптимальным решением.Здесь уровень распределения крутящего момента между осями составляет 50 на 50 (в процентах).

Работа привода на 2 оси осуществляется по приведенной ниже кинематической схеме.

1. Крутящий момент от маховика двигателя направляется на коробку передач, а от нее — на раздаточную коробку.
2. В раздаточной коробке есть специальный механизм — межосевой дифференциал. Необходимо перераспределить вращающую силу между осями.
3. При отключении рычага включения переднего привода крутящий момент передается только на заднюю ось.
4. При включении рычага раздаточная коробка начнет распределять момент между двумя осями.
5. Как уже отмечалось, вращающее усилие передается на карданные валы, причем не только заднего, но и переднего привода.
6. Для привода задних колес конструкторы установили мост, который состоит из коробки передач с дифференциалом и полуосей со ступицами. Примерно аналогичные агрегаты используются для передачи крутящего момента на передние колеса.
7. Полезной функцией системы является наличие блокировки дифференциала.Эта функция позволяет повысить проходимость, так как синхронизирует вращение колес на одной оси при пробуксовке, а это не приводит к существенной потере момента.

Единственным недостатком этого варианта является то, что не рекомендуется использовать систему в течение длительного времени, иначе могут быстро появиться шумы, вибрации и другие признаки неисправности в приводных узлах.

Теперь поговорим о том, как включить полный привод на автомобиле УАЗ Патриот.

Включение полного привода на Патриоте

Управление системой предполагает предварительное включение ступичных фрикционов.Чтобы владелец УАЗ Патриот обеспечил правильное подключение привода переднего моста, потребуется ряд несложных манипуляций. Итак, передний мост включается следующим образом:

1. Сначала вручную активируйте муфты колес. Для этого переместите указатель вправо со стороны левого колеса, а со стороны правого — влево.
2. Теперь включите раздаточную коробку ранее указанным рычагом. Диск подключен — можно двигаться.
   Таким образом, передний мост включен.

Если требуется включить пониженную передачу, то рычаг раздаточной коробки переводится в соответствующее положение. Этот режим необходим для того, чтобы повысить проходимость внедорожника. Как видите, подключить переднюю ось несложно.

При необходимости отключаем режим полного привода в обратном порядке, то есть сначала возвращаем рычаг в исходное положение, а затем выключаем обе муфты (ступицы).

Положения рычага раздаточной коробки и их значения

Рычаг естественным образом расположен в салоне в непосредственной близости от рычага выбора главной передачи.
Перейдем к рассмотрению положений рычага с пояснениями, и как работает устройство.

1. Рычаг расположен сзади слева. Это положение является основным и указывает на отключенный передний привод. Здесь раздаточная коробка не функционирует, а передача крутящего момента полностью адресована задней оси.
2. Рычаг сдвинулся вперед и вправо. Это положение указывает на подключенный передний привод. Обратите внимание, что понижение передачи в любом случае остается неактивным. Этот режим очень эффективен на скользком покрытии или при преодолении легкого бездорожья.
3. Положение, при котором рычаг перемещается вправо, а затем назад на половину первоначального хода. Это положение характеризуется нейтральным положением раздаточной колонки, что указывает на то, что транспортное средство в данный момент неподвижно.
4. Рычаг находится в положении, почти аналогичном предыдущему, но отодвинутом назад до упора. При таком положении «наблюдатель» понимает, что внедорожник работает по полноприводной схеме, причем с включенной пониженной передачей. К таким действиям следует прибегать при преодолении значительных препятствий на бездорожье, либо если УАЗ Патриот «застрял» в болоте и необходимо выбраться оттуда. То есть режим эффективен в критических ситуациях и не подлежит постоянному использованию, иначе есть риск причинения вреда узлам системы.

Подведем итоги

В 2015 году производитель ульяновских внедорожников внес коррективы в систему полного привода. Теперь подключение передних колес, то есть управление передаточным узлом, осуществляется не с помощью рычага, как мы только что рассмотрели, а через электронику. В салоне традиционный рычаг заменен небольшим регулятором с тем же функционалом. В том случае, если на вашем автомобиле нет рычага, то передний мост включается по схеме описанной

Использование раздаточной коробки

общая информация

Раздаточная коробка предназначена для распределения крутящего момента между передней и задней осями автомобиля.

Рычаг переключения передач раздаточной коробки расположен в нижней части центральной консоли, за рычагом переключения передач (МКПП)/рычагом селектора (АТ). На моделях с МКПП рычаг позволяет выбрать один из четырех режимов трансмиссии: 2H, 4H, (N) и 4L, на моделях с АТ — один из трех: 2H, 4H и 4L.

На моделях, оснащенных вакуумной муфтой свободного хода, переключение между режимами 2Н и 4Н можно производить непосредственно во время движения автомобиля с малой скоростью (до 40 км/ч), а на моделях с МКПП сцепление выжимать не нужно .

Для активации режима 4L полностью прекратите движение, выжмите педаль/стояночный тормоз, выжмите сцепление (модели с МКПП)/переведите рычаг селектора в положение «N» (модели с АТ), затем осторожно переключите раздаточную коробку рычаг в положение 4L (модели с АТ) / сначала в положение N, затем в положение 4L (модели с МКПП).

Назначение положений рычага переключения раздаточной коробки

N — Только на моделях с МКПП.В нейтральном положении раздаточной коробки привод обоих мостов отключен. Световой индикатор, встроенный в комбинацию приборов (см. Раздел Комбинация приборов, счетчики, контрольные лампы и контрольные лампы ), также отключен.

2H — Основной режим работы раздаточной коробки. Привод осуществляется только на колеса задней оси. Индикатор не горит.

4H — Привод осуществляется на колеса обеих осей. Индикатор горит.Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также при потере сцепления колес при движении в режиме 2H.

4L — Все четыре колеса ведущие, коробка передач раздаточной коробки понижена. Индикатор горит. Обеспечивает максимальную тягу и тягу. Рекомендуется пробираться по местности, покрытой глубоким снегом/грязью/песком, при необходимости, а также на особо крутых подъемах/спусках и при буксировке большегрузных прицепов.Режим не предназначен для длительного использования.

С 2013 года на автомобили УАЗ Патриот, а позже и УАЗ Пикап вместо ручной раздаточной коробки УАЗ с ручным управлением стали устанавливать более мощную раздаточную коробку DYMOS TF120E2 (F041EM) с электроуправлением.

Раздаточная коробка DYMOS TF120E2 (F041EM) с электроуправлением автомобилей УАЗ Патриот и УАЗ Пикап, основные характеристики.

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап с бензиновым двигателем ЗМЗ-40905 и ведущими мостами с передаточным числом бортовой передачи 4.111 — 31638-1800021, 48000Т00015.

Каталожный номер раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап с дизелем ЗМЗ-51432 CRS и ведущими мостами Spicer с передаточным числом главной передачи 4,625 — 31638-1800020, 48000T00016.

Блок управления 3163-3765011, 48323T00015 раздаточной коробки DYMOS TF120E2 (F041EM) расположен в салоне. Двусторонняя связь для управления и диагностики осуществляется по К-линии. Соединительная колодка — KET MG641791 (26 контактов).

Основные технические характеристики раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап.

— Передаточные числа раздаточной коробки:
Повышающая передача (2H, 4H) — 1:1
Понижающая передача (4L) — 2,542:1
— Максимально допустимый крутящий момент на входе в раздаточную коробку — 120 кгм
— Межосевое расстояние между валами : 241,29 мм
— Тип переключения режимов:
2H — 4H — поворотный переключатель, двойной синхронизатор
4H — 4L — поворотный переключатель, без синхронизатора
— Тип передачи крутящего момента: цепь
— Срок службы: около 200 000 км
— Уровень шума на масле температура плюс 80 градусов:
4H при 3000 об/мин — 82 дБа
4L при 2100 об/мин — 82 дБа
— Размеры: 416x432x347 мм
— Вес: 32.4 кг (без масла)

Режимы работы раздаточной коробки DYMOS TF120E2 (F041EM) автомобилей УАЗ Патриот и УАЗ Пикап.

2H режим — повышающая передача 1:1, привод только на задние колеса, используется при движении по дорогам с сухим и твердым покрытием.

Режим 4H — повышающая передача 1:1, подключает передний мост, полный привод, используется при движении по бездорожью, мокрым и скользким дорогам. Активация режима 4H сигнализируется горящим индикатором 4H на приборах.

Режим 4L — пониженная передача 2.542:1, полноприводный, применяется при преодолении труднопроходимой местности, подъемов или спусков большой крутизны, бездорожья, при буксировке в сложных дорожных условиях, особенно если требуется повышенное тяговое усилие на колесах. Активация режима 4L сигнализируется горящим индикатором 4L на комбинации приборов.

Особенности работы раздаточной коробки DYMOS TF120E2 (F041EM) на автомобилях УАЗ Патриот и УАЗ Пикап.

С раздаточной коробкой DYMOS TF120E2 (F041EM) можно ездить как в полноприводном режиме, так и только в заднем.Режим полного привода рекомендуется использовать при движении по снегу, грязи, льду, а также когда требуется большое тяговое усилие, а также когда тягового усилия колес одной задней оси недостаточно для уверенного движения автомобиля. машина. Выбрать нужный режим работы позволяет переключатель режимов раздаточной коробки.

При переходе в режим полного привода возможны легкие механические звуки и вибрации в раздаточной коробке, это не является неисправностью. Движение с включенным передним мостом по ровным и сухим дорогам приведет к снижению управляемости и вибрации при повороте рулевого колеса.Движение автомобиля с включенным передним мостом по ровным дорогам вызывает повышенный расход топлива, шумность, а также вызывает повышенный износ шин и агрегатов трансмиссии.

Любое переключение режимов раздаточной коробки должно производиться только при работающем двигателе. Включение и отключение режима полного привода 4H можно выполнять как на стоящем автомобиле, так и при движении по прямой, при отсутствии пробуксовки колес. Включение и выключение режима полного привода с пониженной передачей 4L производится только на стоящем автомобиле.

Поворотом переключателя раздаточной коробки DYMOS TF120E2 (F041EM) выбирается режим движения: с приводом на задний мост, с полным приводом на высшей передаче, с полным приводом на пониженной передаче. В исходном положении 2Н индикация режимов раздаточной коробки в комбинации приборов отсутствует, привод осуществляется только на задний мост.

Изменение режима движения с 2H на 4H, подключение переднего моста в раздаточной коробке.

Отпустить педаль акселератора, нажать и удерживать педаль сцепления.Переместите ручку селектора из положения 2H в положение 4H. Если переключение прошло успешно, на комбинации приборов загорается символ 4H. Отпустите педаль сцепления. При этом в случаях, когда:

— предпринимаются попытки включения режима полного привода в момент значительной пробуксовки задних колес относительно передних,
— движение осуществляется при наличии разницы давлений в передних и задних колесах больше, чем предписано руководством по эксплуатации,
— непосредственно перед включением выполнен поворот с минимально возможным радиусом или попытка включения осуществляется непосредственно во время поворота,
— в других исключительные ситуации, при которых передний и задний приводы будут иметь разную скорость в момент включения полного привода.

Система может перейти в аварийный режим, о чем свидетельствует одновременное срабатывание сигнализаторов 4WD CHECK, 4H и 4L в комбинации приборов. При этом активным остается только задний привод. Для включения режима 4H в этом случае необходимо перевести переключатель в положение 2H и снова включить режим 4H.

Изменение режима движения с 4H на 2H, отключение переднего моста в раздаточной коробке.

Для выключения режима полного привода 4Н и включения привода на одну заднюю ось 2Н необходимо отпустить педаль акселератора, нажать и удерживать педаль и перевести рукоятку переключателя из положения 4Н в положение 2Н.Если переключение прошло успешно, символ 4H на комбинации приборов гаснет. Отпустите педаль сцепления.

Изменение режима движения с 4H на 4L, включение пониженной передачи в раздаточной коробке.

Чтобы включить режим 4L 4L 4WD, сначала необходимо активировать режим 4H 4H 4WD. Далее нужно остановить машину, нажать и удерживать педаль сцепления. Переместите рукоятку переключателя из положения 4H, через положение 4L в нефиксированное положение «» и удерживайте ее до тех пор, пока не загорится индикатор 4L на комбинации приборов.

После включения индикатора 4L на комбинации приборов отпустите рукоятку переключателя, он автоматически вернется в положение 4L. Начните движение, плавно отпустив педаль сцепления. Если двигатель останавливается в режиме 4L, перед началом движения убедитесь, что после запуска двигателя режим движения 4L остается включенным.

Изменение режима движения с 4L на 4H, отключение пониженной передачи в раздаточной коробке.

Для деактивации режима полного привода 4L необходимо остановить автомобиль, нажать и удерживать педаль сцепления.Затем переместите ручку селектора из положения 4L в положение 4H. После включения контрольной лампы 4H в комбинации приборов можно начать движение, плавно отпустив педаль сцепления.

Любой внедорожник с полным приводом должен быть оснащен раздаточной коробкой. УАЗ Патриот не исключение. Раздаточная коробка в этой машине до 2014 года самая обычная механическая, управляемая рычагом. Модели, выпущенные после 2014 года, имеют новую раздаточную коробку. Производится в Корее компанией Hyndai-Daymos. Давайте рассмотрим конструкцию и устройство механической отечественной коробки, а затем новой корейской.

Назначение раздаточной коробки

Этот узел необходим для разделения крутящего момента на две оси автомобиля повышенной проходимости. Но это не все. Этот агрегат позволяет увеличить крутящий момент в процессе работы на сложных участках за счет пониженной передачи.

Эта коробка двухступенчатая и способна удвоить количество редукторов. Это делает более удобной эксплуатацию внедорожника в самых сложных условиях.

Где?

На УАЗ Патриот раздаточная коробка расположена непосредственно рядом с коробкой передач.С передней частью механизм соединяется посредством карданных валов. Конструкция заключена в чугунный корпус. Внутри этого корпуса находятся шестерни, валы и рычаг управления трансмиссией.

Устройство

Итак, внутри раздаточной коробки находится приводной вал, приводные валы заднего и переднего мостов, зубчатая передача, редуктор. Трансмиссия получает крутящий момент непосредственно от ведущего вала коробки передач. Раздаточная коробка крепится к задней части коробки передач с помощью специальных разъемов.Этот узел центрируется по внешней части подшипника — он двухрядный и расположен в КПП, на вторичном валу. На задней стенке раздаточной коробки расположены элементы стояночного тормоза.

Внутри блока находятся два вала. Это ведущее и промежуточное. Они фиксируются подшипниками. В конструкции также предусмотрены карданные валы для передней и задней осей. Они снабжены прямозубыми шестернями, благодаря которым осуществляется зацепление.

От коробки передач к раздаточной коробке идет приводной вал со шлицами на конце.В одной плоскости с этим валом установлен элемент привода заднего моста. Он также фиксируется подшипниками. Между подшипниками задней полуоси находится шестерня спидометра.

Вращение промежуточной шестерни обеспечивают два подшипника. Один из них шарового типа, второй – роликового. Вал привода переднего моста вместе с шестерней расположен в нижней части коробки. Вращается благодаря двум шарикоподшипникам.

На «УАЗ Патриот» раздаточная коробка также снабжена рычагом, с помощью которого водитель может управлять работой трансмиссии.Механизм управления состоит из двух тяг и двух вилок. Эти элементы находятся в верхней части узла. Рычаг можно использовать для включения или выключения заднего и переднего мостов или для включения обоих мостов.

В состав механизма также входят сальники, уплотнения, штуцеры, фланцы, пробка маслосливная. Устройство нетребовательно к обслуживанию. Однако периодически требуется проводить различные профилактические и ремонтные работы. Чаще всего в раздатку «УАЗ Патриот» заливают новое масло, заменяют сальники или изношенные шестерни.

Новый раздаточный

Как уже было отмечено, после 2014 модельного года модели Патриот комплектовались новыми коробками от корейского бренда Hyundai-Dymos. Но на самом деле механизм производится в Китае по лицензии. Этот рекламный проспект имеет хорошую родословную. Достаточно того, что этот механизм был разработан еще в 80-х годах японскими инженерами. Практически такие же раздатки были установлены на и Это говорит о том, что конструкция вполне удачная. А раз подходит для японцев и корейцев, то и для Патриота будет в самый раз, говорят отзывы владельцев.

Механика проста и понятна. А как насчет электрической схемы? Раздаточные коробки предыдущего поколения были чисто механическими. Полный привод подключался силой рук водителя, который устанавливал селектор в нужное положение. Коробка раздаточная «УАЗ Патриот» от «Даймос» электрическая. Для переключения в нужный режим достаточно повернуть шайбу или поворотный регулятор. Остальное делает электродвигатель, приводящий в движение штоки и вилки внутри механизма.

Реакция владельца

Отсутствие привычного рычага в салоне вызывает двойственные чувства у владельцев. Эта деталь присутствует даже в серьезных импортных внедорожниках. С другой стороны, круглый селектор выглядит более современно и элегантно. Читатель может увидеть это на фото ниже.

Это нормальный подход производителя, стремящегося догнать мировых автопроизводителей.

Особенности корейского «Даймоса»

Опытные владельцы внедорожников сразу заметят снижение уровня шума при установке новой раздаточной коробки.За счет использования в конструкции многорядной цепи Морзе в салоне стало намного тише. Саму схему читатель может увидеть на фото ниже.

На автомобиле УАЗ Патриот корейская раздатка не уменьшает дорожный просвет — под ней до земли целых 32 сантиметра, что даже больше, чем над главной передачей. Он не станет тем «узким местом», ограничивающим возможности проходимости.

Многочисленные тест-драйвы показывают, что этот механизм мог бы выиграть от дополнительной защиты раздаточной коробки.«УАЗ Патриот» по умолчанию не имеет этой опции. Электродвигатель выступает наружу. А при движении по оврагам, болотам и другим препятствиям его можно легко повредить.

Что касается технических характеристик, то увеличились габаритные размеры механизма, увеличился крутящий момент за счет других передаточных чисел. Это и стало причиной необходимости. Так, переднюю часть усилили, а заднюю укоротили. Промежуточная опора также была удалена. Это большой плюс для корейско-китайского механизма.Конструкция надежнее, да и вибрация кардана не сильная.

Корпус механизма изготовлен из алюминия. А внутри не обычные шестеренки, а цепь. За счет использования иной конструкции передаточные числа понижающего ряда увеличились на 31 процент. Передаточное число теперь 2,56. Автомобиль может более уверенно двигаться по пересеченной местности за счет увеличенного крутящего момента. На механических версиях это достигалось за счет тюнинга.

Преимущества и недостатки электропривода РК

К преимуществам новой конструкции электропривода относятся другое, более эффективное передаточное число, сниженный уровень шума и вибрации при движении.Также к плюсам можно отнести простоту и удобство управления режимами. К минусам можно отнести повышенную цену и массу вопросов по обслуживанию и ремонту этого механизма на наших СТО.

Механическая раздаточная коробка: тюнинг

На автомобилях УАЗ «Патриот» раздаточная коробка может быть модифицирована путем тюнинга. Так, заменой шестерен можно регулировать крутящий момент на пониженной и прямой передаче. Дорабатывается конструкция для устранения шума.

Возможны модификации, решающие проблему самовыключения.К тому же конструкция коробки не очень надежна и иногда приходится усиливать ее крепление к кузову. Также можно переделать коробку так, чтобы она позволяла полностью отключить передний мост.

Типичные неисправности

К возможным поломкам относятся появление шума, выход из строя шестерен, течи через сальники, разрушение подшипников. К этим проблемам приводят длительные поездки с неправильно накачанными колесами. Также к неисправностям часто приводит слишком долго включенный передний мост.Подключайте его только при необходимости. Если на «УАЗ Патриот» плохо прикручена раздаточная коробка (раздаточная коробка) к кузову, это может вызвать шум.

Одной из проблем этого механизма является низкое качество подшипников. Из-за низкого качества эти детали часто выходят из строя. Зачастую поломки связаны с низким уровнем масла или его отсутствием внутри.

На автомобиле УАЗ Патриот может потребоваться ремонт раздатки нового типа по тем же причинам. Владельцы сообщают о проблеме с цепью и подшипниками.Однако, несмотря на эти цифры, продажи таких автомобилей показывают хороший спрос на электрические раздаточные коробки. Эти машины продаются намного лучше, чем базовые версии, оснащенные механической отечественной раздаточной коробкой.

Заключение

Итак, мы выяснили, как устроена раздаточная коробка на УАЗ Патриот и какие особенности она имеет. Как видите, этот механизм значительно повышает проходимость внедорожника. Ведь именно раздатка включает пониженный ряд передач и блоки

УАЗ: передний мост.Мост автомобиля УАЗ-Патриот: тюнинг, ремонт, обслуживание, регулировка

Как известно, российские дороги не отличаются качеством, не говоря уже о бездорожье. Передвигаться в таких условиях. нужна машина с отличными ходовыми качествами. Именно ими обладает УАЗ-Патриот.

Немного об автомобиле УАЗ

Российский внедорожник «УАЗ-Патриот» отлично зарекомендовал себя на российском бездорожье. Причем область применения очень широкая, начиная от сельскохозяйственной машины и заканчивая военными машинами, способными выполнять поставленные задачи в экстремальных условиях.Дизайн «Патриота» отлично подходит для повседневного использования, а также для передвижения по бездорожью. Более того, ходовые качества позволяют попасть туда, где автомобили и не мечтали. На этом автомобиле можно запросто отправиться на рыбалку или охоту, а если во время мероприятия выпадет непогода, то легко выпутаться из любой передряги, включив передний привод. От качества запчастей зависит работоспособность автомобиля УАЗ. Передний мост не исключение. Если при ремонте используются некачественные детали, возможен полный выход из строя.

Мост УАЗ: назначение и характеристики

Мост представляет собой балку между колесами и обеспечивает их надежное крепление. Он оснащен эластичными деталями, с помощью которых гасятся нагрузки при движении. Поскольку УАЗ-Патриот предназначен для эксплуатации в тяжелых условиях, мост должен быть повышенной прочности. Кроме того, от ведущего моста зависит практически вся работоспособность автомобиля, так как дальнейшая эксплуатация автомобиля невозможна из-за выхода из строя хотя бы одного звена.

Мост состоит из:

• Дифференциал.
• Основная пара.
• Полуоси.
• Весна.

Внедорожники сильно нагружены, поэтому неотъемлемой частью являются рессоры, а не рессоры. Это связано с отличной проходимостью УАЗика. Передний мост – довольно сложное устройство, поэтому нуждается в своевременном обслуживании.

Разновидности мостов

На сегодняшний день существует несколько типов автомобильных мостов, некоторые из которых устанавливаются на автомобиль УАЗ.Передний мост – это устройство, выполняющее огромное количество функций. Именно от него зависит проходимость. Для определенных моделей используются разные типы мостов:

1. Управляемый. В свою очередь, она делится на разрезную и непрерывную. В большинстве случаев это передний ведущий мост автомобиля. Разрезной мост служит для передачи крутящего момента, в результате чего повышается маневренность автомобиля. Непрерывная оснащена поворотными кулаками, что дает возможность управлять вращением колес.Для этого типа моста требуется легкая и прочная балка, для изготовления которой применяется технология ковки и используется качественная сталь.
2. Поддерживающий. В случае, когда автомобиль должен перевозить грузы повышенной массы, используется этот мост. В конструкции предусмотрено опорное устройство, которое принимает часть нагрузки на себя. В некоторых комплектациях передний мост УАЗ 469 оснащается аналогичным несущим элементом.
3. Сплошной провод. Наиболее сложная система, так как помимо балки в устройство входит подшипниковая система, дифференциал и полуоси.При такой системе передние колеса способны крутиться с разной скоростью. На виражах автомобиль обладает большей устойчивостью и способен выдерживать большие нагрузки, при этом в салоне будет ощущение плавности хода при движении по неровным дорогам. Чтобы выдерживать механические нагрузки, оси изготавливаются из нержавеющей стали, после чего проходят процедуру закалки.

Общие недостатки конструкции

Лучше всего с российским бездорожьем справится автомобиль УАЗ. Передний мост – это сложная система, любая неисправность которой выведет автомобиль из дальнейшей эксплуатации.Ремонт переднего моста обойдется владельцу в значительную сумму денег, поэтому нужно своевременно проводить диагностику и смазывать детали устройства.

Основные неисправности моста:

• Утечка масла и смазки.
• Амортизация арматуры.
• Дефекты подшипников, зубьев, полуосей.
• Механическое повреждение балки.
• Амортизация компонентов.

Все неисправности могут возникать по разным причинам. Если на переднем приводе задействован передний привод, то езда по неровной дороге чревата поломкой трансмиссии.Также использование зимнего масла для трансмиссии летом или наоборот скажется на эксплуатации автомобиля не в лучшую сторону. В шинах должно поддерживаться постоянное давление, чтобы предотвратить дефекты подшипников и валов. Российское бездорожье не испугает автомобиль УАЗ. Передняя ось нуждается в правильной регулировке подшипника.

Своевременное обнаружение неисправности позволит быстро устранить поломку, избежав более серьезных последствий. Среди внедорожников на рынках лидирующие позиции занимает УАЗ-Патриот, передний мост которого нуждается в периодическом обслуживании.

Основные признаки повреждения:

• Посторонний звук.
• Постепенная потеря управляемости автомобиля.
• Повышенный расход топлива.
• Несвоевременный износ деталей двигателя и трансмиссии.
• Самый опасный симптом — клин при движении. Это событие требует немедленного ремонта и регулировки моста.

Своевременная регулировка моста УАЗ-Патриот позволит избежать большого количества неисправностей и сохранить автомобиль в исправном состоянии.

Как разобрать и отремонтировать мост

Сегодня часто покупают УАЗ-Патриот. Передний мост требует постоянного контроля и периодического обслуживания. Необходимо своевременно регулировать поворотные кулаки и подшипники. Замена смазки также является обязательным условием для правильной работы всей системы. Основным устройством, от которого зависят ходовые качества, является передний мост (УАЗ). Цена будет зависеть от комплектности устройства. Она варьируется от 75 000 рублей до 200 000 рублей.

Для снятия переднего моста необходимо зафиксировать автомобиль в неподвижном состоянии, например, подложив блоки или кирпичи под задние колеса. Далее отсоединяем все шланги тормозной магистрали, после чего откручиваем все гайки и болты, крепящие амортизаторы, шестерни, накладки и стремянки. К следующему шагу нужно подойти со всей ответственностью, так как он самый сложный.

Этапы разборки моста УАЗ-Патриот:

1. Необходимо снять колеса.
2. Отсоедините тяговые сошки.
3. Снимите колесные муфты и тормозные барабаны.
4. Расправляем края стопорной шайбы.
5. Отсоедините внутреннюю шайбу и стопорное кольцо.
6. Далее необходимо приступить к разборке кулаков, тормозных щитков и ступиц колес.
7. Отключение шаровой и тяги рулевой трапеции.
8. Демонтировать прокладки, снять корпус поворотных кулаков.

После полной разборки переднего моста необходимо протереть все детали и найти неисправность.Тогда его нужно устранить. На бездорожье рассчитывать только на УАЗике. Передний мост необходимо обслуживать во избежание дорогостоящего ремонта. Следует учитывать, что малейшая трещина может стать причиной поломки, поэтому такую ​​деталь лучше сразу заменить, не дожидаясь ее выхода из строя. Потому что в следующий раз придется снова разбирать все устройство. Аналогичным образом разбирается передний мост УАЗ. Теперь вам не составит труда.

Включение переднего моста УАЗ-Патриот

УАЗ — мощный российский внедорожник.По нормальному покрытию машина проедет отлично, но для езды по ухабам, непроходимой грязи и выбоинам необходимо включать передний мост УАЗ. Как это сделать? Для этого проверьте положение муфты переднего моста УАЗ. Для включения необходимо повернуть хабы по часовой стрелке и двигаться вперед. После всех проделанных манипуляций проходимость автомобиля значительно повысится, за счет того, что передние колеса будут вращаться синхронно с задними. Стоит учесть, что включение переднего моста УАЗ значительно увеличит расход топлива.Зато машина станет маневреннее, устойчивее и управляемее. В случае включения переднего моста УАЗ для езды по ровному асфальту шины и трансмиссия изнашиваются в несколько раз быстрее, а управляемость заметно хуже.

Вообще есть 2 способа включения хаба: ручной и автоматический. Первый способ подробно рассмотрен выше, а второй является наиболее удобным.

Стоит помнить, что включение и выключение нужно производить после полной остановки автомобиля.После проделанных операций нужно убедиться, что устройство действительно включено, а также выключено.

Способы определения отключения переднего моста:

• Во время движения обращайте внимание на поведение задних колес; они должны работать независимо от передних колес.
• Обратите внимание на то, как ведет себя машина в поворотах — машина будет немного ехать при включенном переднем приводе.
• Ну и самый популярный и распространенный способ. Вы должны попросить постороннего проверить, вращаются диски или нет.Если они поворачиваются, значит муфты включены и их надо разъединить.

Профилактика и своевременное выявление дефектов

Время от времени необходимо обращать внимание на ходовые части автомобиля. Это положительно скажется на эксплуатации и уменьшит вероятность поломки автомобиля.

При проведении профилактики необходимо:

• Проверить уровень масла в картере, при необходимости долить или заменить. Слив масла осуществляется через специальное отверстие в нижней части картера.Но чтобы полностью слить масло, необходимо открыть заливное отверстие, открутив верхнюю пробку. При необходимости промойте емкость.
• Отрегулировать осевые зазоры. Наличие зазора между передачей редуктора и подшипником ведущей шестерни приведет к быстрому износу зубьев. Это можно определить, сместив крепление карданного вала. Для ее устранения необходимо с определенным усилием затянуть гайку.
• Очистите все видимые части моста, включая предохранительный клапан.Очистите все отложения грязи грубой щеткой.
• Проверить поворотные кулаки. Следует обратить внимание на рычаги кулака, точнее на его крепление. Ограничители колес всегда должны быть целыми.
• Проверить все крепления. При необходимости подтяните болты и гайки ключами нужного диаметра.

Аналогичное устройство имеет передний мост УАЗ «Буханка». Он также нуждается в подобных профилактических мерах.

Тюнинг подвески

Каждый автовладелец рано или поздно задумывается об улучшении ходовых и технических характеристик своего автомобиля.Для некоторых важны внешние изменения и доработки кузова автомобиля. А вот для владельцев внедорожников основная задача – улучшить подвеску.

Мероприятия по тюнингу «УАЗ-Патриот»:

• Усиление мостов и понижение передаточного числа.
• Для увеличения хода подвески рекомендуется заменить заднюю подвеску на рессорную. Но стоит учесть, что машина немного потеряет в маневренности.
• Увеличенный клиренс значительно повысит проходимость автомобиля.Лифт поможет преодолеть даже самый глубокий брод.
• Замена шин на шины с более широким профилем положительно скажется на способности автомобиля проходить по труднопроходимой местности.

Рассмотрим несколько вариантов тюнинга подвески подробнее.

Самый простой и дешевый — увеличить люфт подвески на 2 см. Нужно поставить резиновые вставки под передние пружины и заменить серьги на пружинах. В этом случае установка тяги Панара не требуется.Так как дорожный просвет увеличен, есть возможность поставить более серьезную резину.

Следующий вариант — поднять сам корпус над рамой. Дорожный просвет увеличится на 5 см. Способ заключается в установке распорок в местах крепления рамы и кузова. Желательно использовать алюминиевые вставки. Параллельно необходимо перенести все кронштейны крепления рамы и кузова, а также выдвинуть упоры, чтобы кузов не двигался. Бамперы тоже нужно доработать: на перед тоже ставим алюминиевые проставки, а на зад отодвигаем кронштейны.В результате увеличен дорожный просвет, и можно ставить резину 275/75 R16. Тюнинг подвески «УАЗ-Патриот» необходимо производить при наличии всех необходимых инструментов.

Еще один вариант значительно увеличит клиренс, что положительно скажется на проходимости автомобиля. Но метод достаточно проблематичен и сложен. В этом случае нужно установить тягу Панара и заменить амортизатор. На переднюю ось ставим проставку до 10см на стакан отбойника.Сверлим на станке отверстия для того, чтобы изменить угол наклона шкворня. Стандартный наклон в 3 градуса изменен на девять. Это позволит вам не потерять устойчивость автомобиля на дороге. Дополнительно можно поставить демпферы на тягу сошки; они идеально подходят для Мерседес Геленваген. Также необходимо установить более длинную стойку на мост стабилизатора. Этот способ будет довольно дорогим, но зато характеристики и пропускная способность машины возрастут в разы.

Регулировка моста

Обычно все регулировочные мероприятия выполняются на заводе, и при эксплуатации автомобиля эти действия не требуются.При капитальном ремонте моста или выходе из строя подшипника иногда производится регулировка.

Регулировка без замены подшипников:

• Вывернуть полуоси, снять крышку картера или редуктор (в зависимости от типа оси).
• В дифференциале, а именно в подшипниках, с помощью регулировочных гаек установить зазор 0,15 мм.
• Установить боковой зазор 0,20 мм. Поворачивая шестерню, отмеряем не менее 6 точек.
• Если необходимо увеличить боковой зазор, поверните регулировочную гайку и противоположную гайку на одинаковое количество оборотов.Чтобы уменьшить зазор, проделываем все те же операции с точностью до наоборот.
• Сожмите подшипник в направлении оси, чтобы отрегулировать предварительную нагрузку. Степень сжатия зависит от пробега автомобиля.
• Собираем мост. Аналогично настраивается передний мост УАЗ 469.

Регулировка с заменой подшипника

• Открутить полуоси, снять крышку картера или редуктора (в зависимости от типа оси)
• Снять крышку с подшипников.
• С помощью динамометра измерьте момент трения шестерни.
• Снимите кольца с коробки дифференциала и наденьте новые.
• Установите новые подшипники.
• Установите и закрепите все ранее снятые крышки. Желательно применить усилие для более надежной фиксации. Болты необходимо смазывать специальным герметиком.
• Для увеличения момента сопротивления вращению необходимо поочередно подтягивать регулировочные гайки до достижения оптимального значения сопротивления вращению 200-250 Н.
• Установите все ранее снятые детали, включая полуоси.
• Надежно затяните все крепления.

Резюме

Как видно из статьи, самый российский внедорожник – это, конечно же, УАЗ. Передний мост является одной из самых основных частей. Автомобиль не сможет нормально функционировать при неисправности ходовой части. УАЗ-Патриот – автомобиль для дорог с плохим рельефом. Если он не справляется с задачами как внедорожник, нет смысла тратить лишние деньги.Так как любая машина по ровному асфальту пойдет идеально. Чтобы УАЗ соответствовал всем требованиям, необходимо содержать ходовую часть в исправном состоянии. Своевременно проводить профилактические и ремонтные работы. Доработки мостов и увеличение дорожного просвета также необходимы без вреда для автомобиля. При наличии определенных навыков механика и сведений, приведенных в этой статье, есть возможность проделать все манипуляции самостоятельно. Ремонт переднего моста УАЗ обойдется в немалую сумму, поэтому неисправности лучше не допускать.

Устройство переднего моста УАЗ 469 с описанием. Схема, фото

Устройство переднего моста УАЗ 469 отличается от заднего аналога некоторыми конструктивными особенностями. Кроме мостовой балки и дифференциала в состав агрегата входят карданные шарниры равных скоростей в поворотах и ​​редуктор. Корпус оси соединен с шарикоподшипником посредством фланца. Корпус шарнира фиксируется с помощью пары шарнирных штифтов. К каркасу на болтах крепится крышка редуктора с цапфой и тормозным щитом.

Описание

Для уменьшения износа деталей узла рекомендуется отсоединять передний мост УАЗ 469 при движении по твердому покрытию, устройство которого будет рассмотрено ниже. Также ступицы на передних колесах должны быть деактивированы. Для этого снимите колпачки и выкрутите болты из паза. В результате муфта устанавливается в положение, соответствующее кольцевой канавке и торцу муфты. Установив этот элемент в необходимое положение, приступайте к затягиванию защитного колпачка.

Переднее колесо приводится в действие путем надежного закрепления болтов. Схема конструкции моста ориентирована на синхронное включение и выключение привода обоих колес.

Устройство переднего моста УАЗ 469

Картер, главная передача и дифференциал соответствуют элементам заднего аналога. В модификации 469В предусмотрено маслоотражающее кольцо и правая резьба с маркировкой «Р». Шариковый подшипник прикреплен к корпусу вала. Фиксируется с помощью пяти болтов.Он запрессован во втулки и шкворни. Кроме того, на опоре имеется крышка картера шестеренчатого редуктора колес и корпус поворотного кулака. К запорному элементу при помощи шести болтов крепится штифт и тормозной щиток.

Шкворневой придаток поворотного кулачка с натягом, величина которого регулируется от 0,02 до 0,10 мм. Чтобы этот элемент не вращался, в конструкции предусмотрены стопорные штифты. Регулировка положения производится с помощью прокладок, установленных в верхней части, между кулачковым рычагом.Кроме того, положение можно регулировать, устанавливая прокладки сбоку и снизу детали.

Особенности

Устройство переднего моста УАЗ 469, фото которого представлено выше, предполагает наличие сальника, отвечающего за удержание смазки в корпусе и предотвращение загрязнения поворотного кулачка. Элемент состоит из внутреннего корпуса, уплотнительного резинового кольца, перегородки, войлочной прокладки и наружного блока. Сальник крепится к раме поворотного кулака болтами.

Защиту от перелива смазочной смеси Картер главной передачи в поворотный кулачок обеспечивает внутренний самофиксирующийся сальник из резины в металлической обойме. Смазка верхних шкворневых элементов и шаровой опоры производится через специальные масленки. Нижние элементы смазываются веществом, поступающим от опоры самотеком.

Шарнир

Устройство переднего моста УАЗ 469 включает шарнирную систему стабилизации угловой скорости. Его конструкция гарантирует стабильность угловой скорости ведущего и сопровождающего валов.При этом расстояние и отклонение между ними роли не играют. Сам шарнир состоит из пары вилок, в изогнутых гнездах которых размещены четыре шарика. В центральных отсеках этих деталей имеется пятый монтажный шар, служащий для центрирования вилок.

Продольное перемещение шарнира предотвращается шариковым подшипником и предохранительной шайбой. Ведущая внутренняя вилка находится в зацеплении с валом дифференциала. На краю внешней ведомой вилки установлены главная шестерня колесного редуктора и роликовый подшипник со стопорной гайкой.Внутреннее зацепление элемента происходит болтовым соединением. Ведомая часть агрегатируется с валом на роликовом подшипнике и бронзовой втулке, имеющейся в середине цапфы. На конце вала предусмотрено устройство для отключения передних колес машины. Он состоит из подвижной муфты, пружины, шариков и болтов. Наружными выступами деталь соединена с внутренними шлицами фланца, закрепленными с помощью болтов на ступице.

Конструкция редуктора

Редуктор переднего моста УАЗ 469 имеет практически идентичный редуктор заднего моста.Среди отличий этих элементов — способ монтажа и фиксации ведущей шестерни, а также конструкция шарикоподшипника, размещенного в специальном стеклянном гнезде. Ведущее зубчатое колесо установлено на пазах ведомой шарнирной вилки. Фиксируется с подшипниками с помощью специальной гайки, которая после затяжки загибается в канавку вала.

Шайба расположена между роликовым подшипником и шестерней. Эти детали не взаимозаменяемы с аналогами задних редукторов.Обслуживание обоих агрегатов одинаковое.

Устройство переднего моста УАЗ 469: схема соединения

Сборка и соединение рассматриваемой детали осуществляется в следующем порядке:

1. Втулка вставляется в цапфу кулака запрессовкой. Он должен быть на уровне конца посадочного гнезда. Затем втулка вращается и подгоняется специальной брошью до необходимого диаметра.
2. Ограничение перемещения шарнира с одинаковыми угловыми продольными скоростями обеспечивается шайбами, установленными в цапфе и шаровой опоре.Их расположение должно быть направлено смазочными канавками в сторону шарнира. Фиксирующая шайба крепится методом отверждения в нескольких местах в точках, равномерно распределенных по окружности.
3. Замена втулок шкворней означает их запрессовку и завинчивание до диаметра 25 мм, с возможностью прохода через каждую втулку.
4. При установке шарнира в опору заливается смазка.
5. Устройство переднего моста на УАЗ 469 предполагает регулировку необходимого осевого натяжения с помощью регулировочных вставок, определяющих расположение втулок и самой шаровой опоры.Используется не менее пяти прокладок. Суммарные толщины вверху и внизу не должны иметь разницы более 0,1 мм.
6. Перед сборкой сальника войлочное кольцо пропитывают теплым моторным маслом.

После сборки переднего моста его проверяют на устойчивость в статическом состоянии и под нагрузкой. Это положение создается синхронным торможением осей. При правильной сборке узла не будет повышенного шума узла, течи масла в сальниках и манжетах, а также в местах соединения.

Техническое обслуживание

Устройство переднего моста УАЗ 469, схема которого приведена выше, обеспечивает в период эксплуатации ряд профилактических и регулирующих операций. Среди них:

• Периодическая подтяжка резьбовых соединений.
• Проверка шкворней на наличие зазоров.
• Исправление подшипников.
• Ремонт положения муфты переключения передач.
• Проверка сходимости.
• Регулярная смазка трущихся деталей согласно таблице норм применения смазочных материалов.

Визуальный осмотр устройства переднего моста УАЗ 469 предусматривает осмотр поворотных кулаков на целостность и исправность регулировочных винтов, ограничивающих поворотные упоры, надежность стопора этих элементов.

Конструкция рассматриваемого узла рассчитана на максимальный угол поворота обоих колес в соответствующих положениях около 27 градусов. Увеличение этого показателя свидетельствует о деформации поворотных кулачков, а это значительно усложняет ремонт.

Регулировка

Устройство переднего моста УАЗ 469, фото которого приведено выше, в заводских условиях предполагает регулировку шкворневого шкворня с предварительным натяжением. При этом вверху и внизу узла устанавливается одинаковое количество регулировочных прокладок.

Устройство шкворня переднего моста УАЗ 469 отличается тем, что особое внимание необходимо уделить режиму затяжки этих элементов. Фиксация ослабляется в результате постепенного износа трущихся деталей. Между концами шкворня и опорными кольцами имеются зазоры по осям.

Ремонт

Передний мост военного УАЗ 469, устройство которого рассмотрено выше, иногда может требовать ремонта. Для ремонта потребуется снять деталь и разобрать ее.
