Ремонт стартера ВАЗ 2110 своими руками, что делать если щелкает но не крутит, устройство

Содержание:

  1. Не крутит?
  2. Главные причины неисправности
  3. Замена агрегата

Не секрет, что без стартера автомобиль завести невозможно. Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно. Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

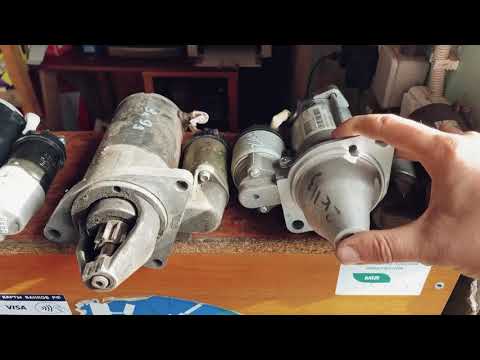

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

Проблемы у него может быть две — полноценная поломка, требующая замены, или он попросту не крутит двигатель. Каждый из вопросов рассмотрим отдельно, чтобы разобраться в причинах и способах устранения неисправности.

Не крутит?

Схема устройства

Если на инжекторной ВАЗ 2110 не крутит стартер, причин тому может быть несколько.

  1. Виновником выступает втягивающее реле. Если вы всунули ключ, повернули, зажглась панель приборов, включился бензонасос, но при дальнейшем проворачивании панель гаснет, а стартер не включается, следует проверить втягивающее реле. Удостоверьтесь в наличии напряжения в нем. Попробуйте стартер замкнуть, отключить сигнализацию, которая тоже может вызывать проблемы. Если все по отдельности работает, но в итоге стартер не включается, тогда причина во втягивающем реле. Его нужно заменить на новые и проблема исчезнет.
  2. Не работает обгонная муфта. Вы завели холодный мотор, проехали пару десятков километров, остановились выйти на пару минут, вернулись, а стартер щелкает, но не крутит у вашего ВАЗ 2110. Только когда машина остывает, удается запустить мотор.
    Прежде всего, виновата обгонная муфта или в народе бендикс. Смените ее на редукторный аналог. Дополнительно проверьте провода, которые идут от бендикса к аккумуляторной батарее.
  3. Отсутствуют контакты. Стартер заводится, но очень тяжело, выдавая много щелчков. Если ситуация повторяется регулярно, обязательно проверьте контакты. Вероятно, клеммы окислились. Чистка не дала результат? Тогда проверьте контакт массы с кузовом автомобиля и контакты стартера. Для них окисление — естественное явление. Другой способ — попросите друга повернуть ключ в замке зажигания, а сами ударьте твердым предметом по реле пару раз. Если машина завелась, тогда попросту залипли замыкающие контакты. Но тут лучше полностью заменить все реле, чем ремонтировать и разбирать узел.
  4. Проблема в иммобилайзере. Не редко схема включения стартера на инжекторном ВАЗ 2110 нарушается по причине иммобилайзера. Двигатель может неожиданно заглохнуть, стартер перестает крутить, даже с толчка завести не удается. При этом клеммы чистые, батарея заряжена.
    Если включен иммобилайзер, причиной может служить он. Из-за срабатывания защиты двигатель не откликается. Завести машину вам уже не удастся, потому вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания.
  5. Проблемный инжектор. Мы рассмотрели почти все проблемы стартера, характерные для карбюраторного мотора. Но сегодня «десятки» есть инжекторные. Они не очень любят низкокачественное топливо, которым так часто любят заправляться владельцы ВАЗ 2110. Потому стартер может не работать по той простой причине, что инжектор забит, загрязнен. Выполнив промывку, вы устраните проблему.

Главные причины неисправности

Неполадки

Мелкий или частичный ремонт не всегда позволит спасти ситуацию. Но перед тем как снять стартер с ВАЗ 2110, рекомендуем ознакомиться с основными причинами его выхода из строя, которые служат поводом для замены.

  • При проворачивании ключа зажигания возникает скрежет в моторном отсеке. Это является причиной неисправного бендикса или маховика.
  • При повороте ключа слышны щелчки. Причина — втягивающее реле, которое нуждается в замене.
  • Двигатель с другом проворачивается. Это говорит о том, что износились щетки стартера.

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Замена

Последовательность демонтажа и ремонта следующая:

  1. Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
  2. Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
  3. Снимите минусовые провода с аккумуляторной батареи.
  4. Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
  5. Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
  6. Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
  7. Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
  8. К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
  9. Демонтируйте.
  10. Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
  11. Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
  12. Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
  13. Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
  14. Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
  15. Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера. Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
  16. Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
  17. Действуя в обратном порядке, поставьте новое реле.
  18. Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера. Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
  19. Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
  20. Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
  21. Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
  22. Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
  23. Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

 Загрузка …

Ремонт стартера ВАЗ 2110 своими руками. Как отремонтировать стартер на ВАЗ 2110. Самостоятельно ремонтируем стартер ВАЗ 2110.

Стартер ВАЗ является мощным электромотором постоянного тока. Различные факторы, к примеру, долгое удержание ключа в позиции «запуск», способы повлечь за собой его сгорание. Если стартер не работает, не спешите приобретать новый, сначала попробуйте его отремонтировать.

Содержание

  • Где находится стартер ВАЗ 2110
  • Схема стартера ВАЗ 2110
  • Устройство стартера, принцип работы
  • Не крутит стартер ВАЗ 2110, возможные причины неисправности
  • Диагностика неисправности стартера ВАЗ 2110
  • Инструменты, приспособления, расходные материалы
  • Ремонт стартера ВАЗ 2110 (пошагово)
  • Замена реле стартера ВАЗ 2110
  • Установка стартера ВАЗ 2110
  • Советы профи

Где находится стартер ВАЗ 2110

На ВАЗ 2110 установлен маленький, однако при этом довольно мощный электродвигатель, отвечающий за первичное вращение коленчатого вала. Без участия электромотора невозможно обеспечить требуемую частоту вращения коленвала.

Данный агрегат заменяем, поскольку для бензинового двигателя, имеющего средний объем цилиндров, для старта достаточно три кВт энергии. Стартер на «десятке» расположен в районе коробки передач, слева и ниже от места аккумуляторной батареи.

Схема стартера ВАЗ 2110

Стартер ВАЗ 2110 состоит из:

вала привода — 1; втулки передней крышки — 2; ограничительного кольца — 3; шестерни с внутренним кольцом обгонной муфты — 4; ролика обгонной муфты — 5; опоры вала привода с вкладышем — 6; оси планетарной шестерни — 7; прокладки — 8; кронштейна рычага — 9; рычага привода — 10; передней крышки — 11; якоря реле — 12; удерживающей обмотки — 13; втягивающей обмотки — 14; тягового реле — 15; штока тягового реле — 16; сердечника тягового реле — 17; контактной пластины — 18; крышки тягового реле — 19; контактных болтов — 20; вывода «положительных» щеток — 21; скобы — 22; щеткодержателя — 23; «положительной щетки» — 24; вала якоря — 25; стяжной шпильки — 26; задней крышки с втулкой — 27; коллектора — 28; корпуса — 29; постоянного магнита — 30; сердечника якоря — 31; опоры вала якоря с вкладышем — 32; планетарной шестерни — 33; центральной (ведущей) шестерни — 34; водила — 35; шестерни с внутренними зубьями — 36; кольца отводки — 37; ступицы с внешним кольцом обгонной муфты — 38.

Устройство стартера, принцип работы

Стартер играет ключевую роль в запуске транспортного средства. Мотор транспортного средства запускается после поворота коленвала, а поворот коленвала осуществляет стартер, который на Лада 2110 оборудуется четырехполосным электромотором. Внутри него расположены четыре щетки, которые увеличивают мощность электромотора. Питается стартер от аккумуляторной батареи.

Существует два типа стартеров: безредукторный и редукторный. «Десятки» стандартно оснащаются редукторным вариантом, поскольку для его нормальной работы нужно меньше тока. За счет этого редукторный стартер прокручивает коленчатый вал и в условиях низкого заряда аккумуляторной батареи. При долгом применении редукторного стартера с разряженной батареей вращающая шестерня быстро ломается.

Не крутит стартер ВАЗ 2110, возможные причины неисправности

Если стартер на ВАЗ 2110 не крутит, возможно, окислились или слабо затянуты наконечники. В таком случае необходимо очистить и подтянуть клеммы. Ремонт стартера также обеспечен, когда неисправно реле (обрыв, заедания или смещение). Чтобы ваш автомобиль вновь заработал, достаточно поменять вышедшую из строя деталь.

Замыкание в обмотке устройства тоже приводит к его отказу от работы. Еще одной неисправностью, из-за которой стартер может не работать, является отсутствие во включателе зажигания полноценного контакта. Для устранения поломки нужно проверить замок зажигания и заменить его контактную часть.

Диагностика неисправности стартера ВАЗ 2110

Если при включении стартер плохо крутит, очень медленно проворачивая коленчатый вал, в первую очередь стоит обратить внимание на масло. Возможно, оно просто не соответствует сезону и работа стартера восстановится сразу после его замены на более подходящее для текущего времени года.

Если разрядилась аккумуляторная батарея или окислились ее наконечники и выводы, то сразу после устранения данных неисправностей (ТО контактной группы и зарядка аккумулятора), нормальная работа стартера будет восстановлена.

Причиной плохой работы стартера достаточно часто бывает слабый контакт его щеток или ослабление затяжки наконечников проводов. В данном случае придется демонтировать и разобрать устройство, прочистить коллектор, поменять щетки и отрегулировать натяжение пружин.

Если при разборке стартера вы обнаружили пробуксовывание муфты свободного хода, замените привод стартера. Достаточно легко исправить ситуацию, если привод стартера трудно перемещается по винтовой нарезке — промойте нарезку вала и смажьте ее маслом.

Если на зубьях венца маховика появились забоины, будет слышен характерный скрежет, от которого можно избавиться только устранив забоины. Очень похожий срежет вы услышите, если ослаблена буферная пружина. В таком случае замените ее.

А вот сильный шум, которым сопровождается работа стартера, может указывать на ослабление крепления полюса либо самого стартера. В последнем случае надежно закрепите стартер, а в первом — усильте крепление полюса посредством затягивания винта.

Инструменты, приспособления, расходные материалы

  1. Торцевые головки на «13» и «15».
  2. Рукоятка с трещоткой.
  3. Удлинитель.

Ремонт стартера ВАЗ 2110 (пошагово)

  1. В первую очередь снимите минусовую клемму с АКБ.
  2. Для удобства снимите корпус воздушного фильтра.
  3. Затем отсоедините провод от втягивающего реле.

    Плюсовой провод тоже должен быть откручен от клеммы.
  4. Теперь отведите провода в сторону для получения доступа к требуемым элементам.
  5. Отверните крепежные гайки стартера к КПП.
  6. Достаем стартер и переходим к разборке агрегата.
  7. В первую очередь открутите гайку М10.
  8. Затем нужно отсоединить от контактного болта провод.
  9. Открутите два болта, держащие тяговое реле, и демонтируйте его.
  10. Выньте якорь реле, приподняв его вверх, чтобы снять петлю якоря с рычага.
  11. После снятия втягивающего реле проверьте, замыкаются ли болты контактной пластиной. Для этого вдвиньте якорь до упора внутрь и замерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените либо отремонтируйте реле.
  12. Для ремонта реле необходимо открутить два винта, отпаять выводы обмоток реле, снять крышку и зачистить наждачной шкуркой контактную пластину и головки болтов. Если головки болтов очень сильно подгорели, разверните их на 180 градусов.
  13. Теперь переходим к ремонту редуктора стартера. Шестерни, находящиеся внутри, со временем изнашиваются, свойства смазки ухудшаются и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.
  14. Отвинтите гайки стяжных шпилек. Далее со стороны привода демонтируйте крышку с приводом и редуктором в сборе.
  15. Выкрутите из крышки две стяжные шпильки, поскольку демонтировать привод и редуктор намного удобнее без них.
  16. Выньте планетарные шестерни редуктора, всего их три. Если повреждены их зубья либо игольчатые подшипники, которые заделаны в шестерни, замените шестерни.
  17. Что касается щеткодержателя, то его желательно менять в сборе.
  18. Со стороны коллектора снимите крышку со щетками и щеткодержателем.
  19. Открутите два винта и демонтируйте щеткодержатель с крышки.
  20. При монтаже щеткодержателя, отогните фиксаторы выньте пружины.
  21. Для проверки якоря на возможные дефекты выньте его из корпуса.
  22. Снимите с вала якоря шестерню.
  23. Выньте якорь из статора.
  24. При помощи лампочки 220 В проверьте обмотку. Когда напряжение подводится к сердечнику якоря и пластине коллектора, лампочка не должна гореть. А если она горит, замените якорь.
  25. Переходим к замене бендикса. Выньте из крышки редуктор с приводом.
  26. Снимите с рычага опору с уплотнителем.
  27. Сбейте со стопорного кольца ограничительное кольцо при помощи подходящей оправки.
  28. Демонтируйте стопорное кольцо, а после этого ограничительное.
  29. Демонтируйте с вала привода привод в сборе.
  30. Если кольцо потеряло эластичность или сильно деформировалось, замените его.

Замена реле стартера ВАЗ 2110

Порядок работ:

  1. В первую очередь демонтируйте реле. К нему подсоединено два провода. Отсоедините от реле красный провод, который идет к контакту «папа».
  2. На задней части реле открутите две гайки с помощью гаечного ключа на «13».
  3. С помощью плоской отвертки отсоедините шнур на передней части крепления втягивающего реле.
  4. Теперь можно аккуратно его изъять. Проследите, чтобы при выполнении данного действия находящаяся в реле пружина не выпала наружу, а сердечник остался внутри.
  5. Новое реле устанавливаем в обратном порядке.

Установка стартера ВАЗ 2110

Установка стартера выполняется в порядке, обратном снятию.

Советы профи

При возникновении неисправностей, которые характерны при поломке стартера, не отчаивайтесь. Самостоятельный ремонт стартера вполне реален, поэтому не спешите покупать новую деталь.

Как заменить стартер ВАЗ-2110

Наверное, каждый водитель отечественной «десятки» сталкивался с этой проблемой, когда нужно срочно куда-то ехать, а машина не заводится. Иногда причина кроется в низком заряде аккумулятора. Но если вы убедились, что эта деталь полностью заряжена, присмотритесь к стартеру ВАЗ-2110. Он выполняет функцию запуска двигателя. Но если проблема кроется в нем, не отчаивайтесь, ведь решить эту неприятность можно очень быстро и своими руками. В этой статье мы расскажем, как устроен стартер ВАЗ 2110 и как его можно заменить.

Детали конструкции

Эта деталь является основной в системе запуска двигателя. Без стартера невозможно обойтись ни на одном современном автомобиле, поэтому он раскручивает коленчатый вал до определенной частоты, тем самым способствуя быстрому запуску мотора. В некоторых моделях в деталях предусмотрен специальный пускатель (как правило, они комплектуются только пускателями, которые невозможно включить самостоятельно).

Как выбрать стартер ВАЗ-2110?

При выборе покупайте только ту деталь, которая предназначена именно для вашего автомобиля, иначе этот товар не подойдет. И даже для отечественных Вазов есть разные разновидности стартеров под ту или иную модель. При выборе всегда учитывайте тот факт, что не всегда стартер на ВАЗ-2110 может подойти под «шестерку» или «девятку».

Замена

Итак, после покупки перед нами стоит задача установки новых запчастей. Но прежде чем это сделать, нужно снять сломанные запчасти на ВАЗ-2110. Стартер — установка его сначала начинается с отключения питания путем снятия минусовой клеммы. Далее нужно разобрать защиту двигателя (если есть) и найти место, где крепится деталь. На Вазах десятого семейства стартер расположен с правой стороны от форсунки. Узнать его очень просто — конструкция напоминает большую шпильку с гайкой.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Затем нужно поднять транспортное средство на любой холм. Для этого можно использовать обычный домкрат, но лучше всего заезжать на платформу или смотровую яму. Способов очень много — главное, чтобы вы смогли залезть под машину и открутить там несколько болтов. О чем мы расскажем ниже.

Итак, переходим непосредственно к орехам. Стартер ВАЗ-2110 крепится на 3-х болтах: первый выполняет функцию крепления плюсового провода аккумулятора на втягивающем реле; второй держит основной отрицательный вывод; третий находится внизу стартера и удерживает все остальные минусовые провода. Итак, все 3 гайки нужно открутить. Затем подойдите к капоту и открутите верхний болт стартера. Все, на данном этапе разборка деталей завершена. Теперь можно приступать к установке новых деталей. Это тот же принцип.

Срок службы

И наконец — срок эксплуатации вновь устанавливаемых предметов. Часто вазовски начинаются с 5-6 (а иногда и 7) лет. Но это не значит, что в этот период не нужно следить за его состоянием, иначе ваш железный друг не заведется.
