Ремонт карданного вала на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Карданный вал – благодаря этому агрегату, задне-приводной автомобиль едет. В большинстве случаев кардан как принято называть его в народе, устанавливается на автомобили с задним и полным приводом, но сегодня нас полный привод мало интересует, потому что мы будем с вами разбирать процесс ремонта кардана лишь на автомобилях «Классического» семейства.

Примечание!
Для ремонта карданного вала, вам нужно будет запастись: Основным набором гаечных ключей, накидными головками «на 11» и «на 27», а так же воротком, отвёрткой, бородком, молотком и пассатижами щипцового вида!

А так же необходимо будет запастись: Двумя оправками для выпрессовки подшипников из крестовин карданных шарниров, маркером, а так же понадобится универсальный съёмник и клещи вида «Кобра»!

И в завершение пригодится: Динамометрический ключ, шприц во внутрь которого вы будете брать консистентную смазку, а так же резиновый молоток, микрометр и небольшой набор плоских щупов!

Краткое содержание:

• Ремонт карданного вала
• Дополнительный видео-ролик

Когда нужно ремонтировать карданный вал?
В основном он подлежит ремонту, при сильном износе крестовин и других деталей которые относятся к кардану, например такие как: Эластичная муфта, промежуточная опора и другие детали.

Как понять то что крестовины пришла в негодность?
При торможении либо же при разгоне автомобиля, будет слышен стук в карданной передаче или же появится вибрация моста – это и есть первые признаки износа.

Примечание!
Если вы обнаружили первые признаки износа крестовины кардана, то в таком случае не рекомендуется медлить с её заменой, а иначе в последствии карданный вал может просто отвалиться!

Примечание!
Прежде чем начать работу, Помните! В конце статьи есть видео-ролик на котором наглядно показан ремонт кардана, поэтому если вы что то не понимаете из статьи тогда переходите к просмотру виде-ролика!

Разборка:

• В начале, снимите кардан с автомобиля. (Как снять кардан, см. в статье: «Замена карданного вала»)

1) Прежде чем приступить к операции, при помощи маркера промаркируйте взаимное положение некоторых деталей карданного вала, к которым относятся: Вилки карданных шарниров и. т.д.

Примечание!
Это нужно для того, чтобы при сборки балансировка карданных валов не нарушилась!

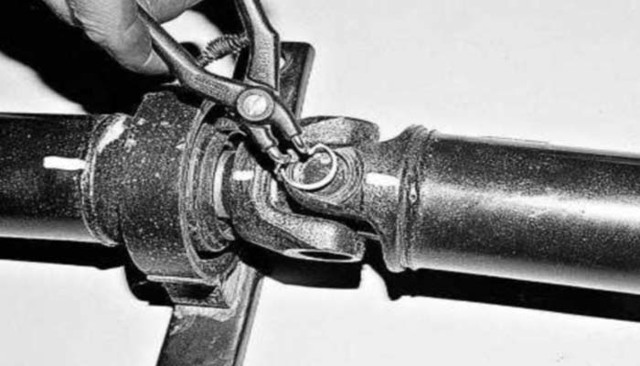

2) Далее маркером сделайте две метки, первую метку сделайте на всех стопорных кольцах а вторую на местах их установки. После того как вы сделаете метку, при помощи плоскогубец снимите стопорные кольца по четыре штуки с каждого шарнира.

Примечание!

Это делается для того, чтобы при обратной сборки стопорные кольца установились точно так же, как они стояли ранее!

3) Теперь с помощью оправок и тисков, выпрессуйте подшипник крестовины из вилки карданных шарниров.

Примечание!
В основном подшипники крестовин выпрессовываются не до конца, всё это происходит из-за того что крестовина карданного шарнира упирается в вилку, поэтому снимать подшипнику нужно будет при помощи клещей вида «Кобра»!

4) Следом разъедините карданный шарнир и вследствие чего разверните крестовину и выведите её из вилки. После проделанной операции, выпрессуйте подшипник крестовины который указан стрелкой.

Примечание!
Операции 3-4 проделайте повторно для оставшихся двух подшипников, и вследствие чего снимите крестовину!

5) Затем при помощи бородка и молотка, рас-контрите гайку которая крепит вилку переднего карданного вала.

Примечание!
После того как гайка будет рас-контрена, отверните её а после отворачивания при помощи специального съемника извлеките вилку которая указана стрелкой!

6) Далее аккуратно отверткой снимите пыле-отражатель с карданного вала.

7) Теперь гайку которую вы ранее отвернули, повторно заверните заподлицо (То есть на одном уровне) на резьбовую часть вала.

8) Следом спрессуйте опору кардана до того, пока она не упрётся в гайку.

Примечание!
Усилие при спрессовывание опоры прилагайте только к внутреннему кольцу подшипника, который указан на фото выше стрелкой!

9) После того как опора упёрлась в гайку, отверните гайку и снимите опору совместно с кронштейном который на ней установлен.

Примечание!

Обратите особое внимание при снятие опоры, на плечи её кронштейна. Видите что одно плечё короче другого? Если обратили внимание, то перед тем как полностью снять опору пометьте её положение относительно карданного вала!

10) Затем установите промежуточную опору в тиски и отверните два болта которые крепят кронштейн к опоре. После отворачивания болтов, снимите кронштейн и пружинные и плоские шайбы, которые находятся под болтами которые крепят кронштейн к опоре.

Примечание!
Промежуточную опору замените в сборе на новую если она деформирована, потому что для её разборки необходимо наличие специального инструмента и специальных навыков!

11) Далее проверьте состояние втулок кронштейна опоры, для этого сперва извлеките дистанционную втулку, и после чего извлеките резиновую втулку которая указана стрелкой.

12) Теперь переберитесь к эластичной муфте и отверните три гайки которые её крепят к фланцу переднего карданного вала.

Примечание!
После отворачивания, извлеките болты при помощи бородка и молотка!

13) Следом снимите эластичную муфту с фланца.

14) Далее отвёрткой разогните три стопорных усика обоймы сальника фланца, и после чего сдвиньте обойму в сторону вала, а фланец в это время снимите вала.

15) И в завершение снимите с переднего кардана сальник который указан цифрой «1», и после чего снимите обойму сальника которую вы отодвигали в сторону вала, ранее.

Сборка:
Сборка всех деталей осуществляется в обратном порядке снятию, но при сборке важно помнить несколько основных правил:

1) Перед тем как установить вилку переднего кардана, необходимо шлицевую часть самого вала и саму вилку смазать консистентной смазкой.

2) После установки вилки закрутите гайку которая её крепят при помощи динамометрического ключа, и моментом «79,4-98 Н•м». После закрутки гайки, законтрите её при помощи бородка.

3) После установки обоймы сальника, самого сальника и фланца на шлицевую часть самого кардана, зафиксируйте обойму сальника загнув для этого три усика её крепления.

4) Далее при помощи шприца смажьте шлицевую часть переднего вала. Лишнее масло удалите при помощи чистой ветоши. После смазки шлицевой части, выверните пресс-маслёнку и замените её пробкой.

Примечание!
Но по сути пресс-маслёнку можно и заменять пробкой, просто при очередном смазывании шлицевого соединения вам придётся очищать пресс-маслёнку от загрязнения!

5) А так же смажьте внутреннюю часть подшипников и поверхность шипов крестовин карданных шарниров консистентной смазкой.

Примечание!

Для смазки подшипников рекомендуется использовать специальную смазку, которая фиолетового цвета и имеет в составе «Дисульфид молибдена»!

6) Когда подшипники крестовин будут установлены, при помощи плоского щупа проверьте зазор между торцевой частью каждого подшипника и между верхним краем проточки.

Примечание!
Правильный зазор должен быть в пределах «1.51-1.66 мм». При полученном зазоре, индивидуально подберите по толщине стопорные кольца которые можно будет измерить при помощи микрометра на соответствие!

7) Когда стопорные кольца будут установлены, возьмите в руки резиновый молоток и им несколько раз ударьте по вилкам карданного шарнира.

Примечание!
Наносите удары с разных сторон, для того чтобы обеспечить хорошее прилегание обойм подшипников к стопорным кольцам!

Вопрос?

А у вас уже получилось отремонтировать кардан или вы предпочли услуги автосервиса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:

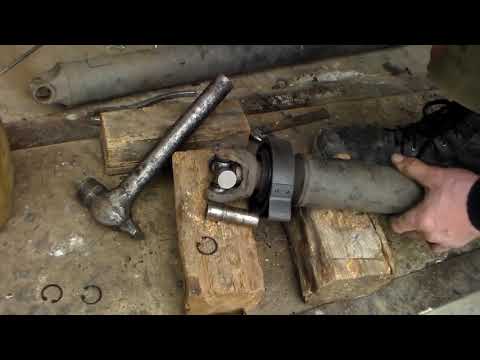

Для наглядности для вас был подготовлен видео-ролик, в котором показывается снятие и ремонт кардана на автомобилях «Классического» семейства.

Замена крестовины на ВАЗ 2107 своими руками (фото и видео)

Главная » Ремонт

Считается, что крестовина карданного вала является очень надежной и простой деталью автомобиля ВАЗ 2107. Она «передает» крутящий момент от коробки передач на ведущий мост машины во время ее движения. Как определить возможную неисправность этой запчасти и как должна происходить замена, вы узнаете из нашей статьи.

Содержание

1. Каково же ее устройство?
2. Причины замены
3. Диагностика состояния
4. Подготовка к работе
5. Необходимые инструменты
6. Рабочий процесс

Каково же ее устройство?

Главным составляющим элементом крестовин является подшипник, который крепится с помощью болтов и дает ей возможность поворачиваться. Сама крестовина представляет собой крестообразный шарнир, контролирующий совпадение осей всех крутящихся частей транспортного средства. Он соединяет между собой вилки. Они крепятся к каждому из концов крестовины. Движение шарнира осуществляется благодаря особым игольчатым подшипникам, расположенным на ее шипах. Эти подшипники находятся в отверстиях на вилках, а сверху закрепляются стопорными кольцами (чтобы они не могли смещаться).

Таким образом, крестовина ВАЗ 2107 – это очень гибкое соединение двигателя авто с мостом, служащее для подвижности соединенных деталей и передачи крутящего усилия на колесо.

Причины замены

Их может быть несколько:

• деформация или разрушение крестовин;
• вибрация при движении на скорости;
• необычная работа автомобиля в области карданного вала.

Диагностика состояния

Первым делом, следует загнать машину ВАЗ 2107 на подъемник или использовать помещение с ямой. Не забывайте о своей безопасности! Именно поэтому обязательно ставьте машину на ручник перед началом работ.

Захватите одной рукой фланец шестерни редуктора, а другой – сам карданный вал.

Произведите повороты во все возможные стороны. Обнаружив люфт деталей, убедитесь, что они сильно износились и им нужна замена.

Подготовка к работе

Покупая новую крестовину на ВАЗ 2107, не нужно стараться сэкономить. Всем известно, что «скупой платит дважды», поэтому лучше сразу купить оригинальную деталь, чем сменить пару-тройку крестовин за полгода.

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов.  Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена. Обратите внимание, что резина самого подшипника должна быть достаточно эластичной.

Необходимые инструменты

Замена крестовины на машине ВАЗ 2107 требует следующих инструментов:

• набор рожковых и торцовых ключей;
• молоточек;
• плоскогубцы;
• съемник, чтобы легко заменить старый подшипника;
• щеточка по металлу.

Рабочий процесс

Настоятельно рекомендуем перед тем, как будет производиться замена детали, нанести специальные установочные метки, чтобы правильно произвести обратную сборку.

Прежде всего, снимаем ключиком на 13 мм сам кардан. Для этого нужно снять всего лишь два обычных болтика подвесного подшипника, крепящегося к поперечной опоре. Теперь можно скрутить гайки, которыми кардана крепится к хвостовику.

Всегда перед «процедурой» установки крестовин всегда обстукивайте через специальную накладку узел. Откроем вам небольшой секрет: чтобы легко снять необходимые детали (особенно на авто с большим пробегом) смочите их обильно керосином. Демонтируйте кольца. Теперь кардан должен оказаться на весу.

Отбиваем чашу крестовины молоточком, поворачиваем сам кардан и снимаем ее. То же делаем с другой чашей.

Прочистите все проушинки кардана и посадочные места колец. Там не должно быть ни грязи, ни тем более ржавчины.

Установка крестовин в любом авто начинается с того, что с нее надо демонтировать чаши и заправить ее саму в проушины.

Сдвинув новую деталь, ставим чашу на место и аккуратно обстукиваем молотком, пока не будет видна лунка для стопорного кольца. Устанавливаем его и поворачиваем кардан.

То же самое делаем со второй чашей. Действия должны быть очень четкими, потому что чаша очень хрупкая.

Займемся подшипником. После демонтажа крестовины воткните конец шлицевого соединения кардана во фланец «муфты». С другой стороны снимите гаечку с вилки крепления кардана к переднему валу. Съемником стаскиваем шарнирную вилку и убираем с вала старую деталь.

Все, замена необходимых запчастей на ВАЗ 2107 закончена, и вы можете произвести обратную сборку.
