Легковые автомобили имеют в передней и задней части подвеску, которая обеспечивает плавность движения. Модель ВАЗ 2107 является люксовой модификацией пятерки, однако по устройству ходовой части мало чем от нее отличается. Какие же изменения внесены в конструкцию и как они отражаются на комфортности хода автомобиля? характеристики заводского амортизатора, установленного на семерке, далеки от идеальных.

С целью повышения управляемости автомобиля ВАЗ 2107 рекомендуется произвести некоторую модернизацию автомобиля. вместо обычных масляных специалисты рекомендуют установить современные газовые амортизаторы. Они обеспечивают лучшее гашение колебаний кузова машины особенно при движении на больших скоростях или маневрировании. Замена элементов не представляет особой сложности и может быть выполнена без привлечения специалистов.

Содержание

1. Устройство передней и задней подвески
2. Подбор автокомплектующих
3. Устранение неисправности в передней подвеске
4. Ремонт задней подвески

Устройство передней и задней подвески

Ходовая часть автомобиля ВАЗ 2107 представляет собой классическую конструкцию. В ее состав входят следующие узлы и элементы:

1. Рычаги верхний и нижний, на которых установлены опоры шаровые.
2. Данные узлы надеты при помощи сайлент-блоков на оси, соединенные с кузовом.
3. Через шаровые опоры рычаги соединены с поворотной цапфой.
4. Упругий элемент витая пружина упирается в нижний узел.

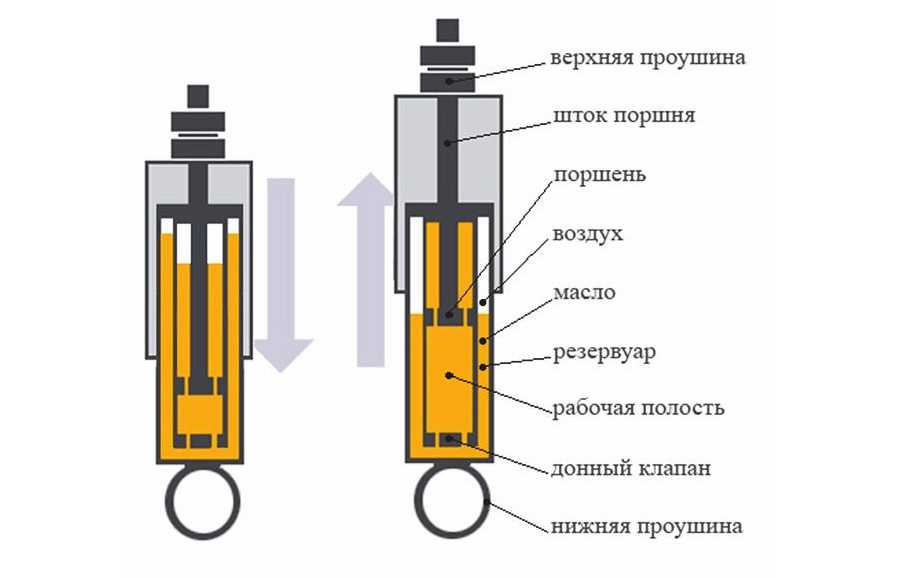

Для компенсации колебаний в устройство подвески введены амортизаторы. Возникает вопрос, какие из них лучше по характеристикам?

Задняя подвеска ВАЗ 2107 обеспечивает подвижное соединение заднего моста с кузовом. Для этой цели используется система из четырех продольных тяг с резинометаллическими втулками. Для устранения бокового смещения моста используется поперечная тяга, получившая свое название по имени своего конструктора. Упругие элементы – пружины витые, вертикальные колебания гасятся амортизаторами. Практика показывает, что лучше использовать газовые конструкции.

Подбор автокомплектующих

Дефицита запасных частей для модели ВАЗ 2107 розничной торговле не наблюдается. Приобрести газовые амортизаторы можно в специализированных магазинах либо в интернете. Ассортимент комплектующих огромный, они различаются и по цене, и многим другим параметрам. На прилавках можно найти изделия известных компаний и продукцию никому ни известных производителей сомнительного качества.

Выбирая амортизаторы для автомобиля ВАЗ 2107, следует обратить внимание и на их комплектность. Так, изделие для передней подвески обычно поставляется в комплекте, в который помимо крепежа входит еще и крепление. Газонаполненные элементы стянуты одноразовыми хомутами, препятствующими их полному раскрытию.

Устранение неисправности в передней подвеске

Для снятия амортизатора с автомобиля ВАЗ 2107 необходимы следующие инструменты:

• ключ баллонный;
• домкрат;
• набор ключей накидных и рожковых;
• отвертка плоская.

Операцию по демонтажу лучше выполнять на смотровой яме в закрытом помещении с искусственным освещением и подсветкой места работ.

Снятие элемента осуществляется в следующем порядке:

1. Передняя часть авто приподнимается домкратом и производится демонтаж колеса.
2. Отрываем капот и при помощи ключа на «13» откручиваем крепление штока к кузову.
3. На нижнем рычаге откручиваем гайки крепления элемента.
4. Вынимаем устройство, вниз предварительно сжав его до минимума.
5. На его место устанавливаем новый.

Для ответа на вопрос, какие лучше использовать комплектующие для автомобиля, следует проконсультироваться со специалистами.

Ремонт задней подвески

Данная часть работ выполняется из смотровой ямы, конструкция обеспечивает нормальный доступ к узлам ВАЗ 2107. Демонтировать амортизаторы лучше после очистки крепежа от грязи и ржавчины. В верхней части и снизу раскручиваем болтовые соединения. Снимаем детали и убираем его в сторону.

Устанавливаем на их места новые ВАЗ 2107 демпфирующие элементы газовые, которые обеспечивают отличные характеристики. Как видно из описания такого рода работы относительно несложные, больше времени занимают подготовительные мероприятия.

5 177 views Задняя подвеска Передняя подвеска

Похожие материалы

Советы по ремонт ходовой ВАЗ 2107 своими руками?

Поделитесь закладкой с друзьями:

• Как устроена передняя подвеска?
• Возможные поломки ходовой части
• Замена шаровых опор
• Замена сайлентблоков рычагов
• Замена амортизаторов
• Замена пружин
• Подробное видео по ремонту ходовой ВАЗ 2107

Каждый владелец отечественного автомобиля ВАЗ 2107 должен знать, как устроена подвеска машины. Ходовая часть нуждается в периодическом обслуживании, предполагающем замену изношенных элементов. Производить эти работы можно своими руками, если знать, как правильно снимается или устанавливается та или иная деталь. В данном материале мы вам подробно об этом расскажем.

ВАЗ 2107 – последний автомобиль отечественного автопроизводителя, выпущенный по классической компоновке, то есть с задним приводом. Многие российские автомобилисты отдают предпочтение именно заднеприводным авто, поэтому так называемая семерка по сей день популярна. Ходовая автомобиля состоит из передней и задней подвески. Передняя имеет достаточно простую конструкцию, поэтому с ее периодическим ремонтом справится каждый.

к содержанию ↑

Как устроена передняя подвеска?

Вид рычагов снизу

Спереди подвеска ВАЗ 2107 имеет независимую конструкцию и состоит из двух рычагов: один сверху, второй снизу. Также имеется винтовая пружина и телескопический амортизатор-стойка. В подвеске есть стабилизатор поперечной устойчивости.

Нижний рычаг осью прочно закреплен на поперечине подвески болтами, а она, в свою очередь, держится на передних лонжеронах. Верхний рычаг прикреплен к стойке брызговика, но собственной оси у рычага нет – в ее качестве выступает длинный болт, который проходит через стойку.

Для обеспечения поворота рычагов вокруг оси в конструкции предусмотрены сайлентблоки, представляющие собой резинометаллические шарниры. На концах рычагов находятся шаровые шарниры, к которым прикреплен поворотный кулак с цапфой для установки ступицы. Винтовая пружина располагается между стойкой брызговика и нижним рычагом. Чтобы она не сдвинулась с места, концы установлены в опорные чашки. Внутри пружины находится гидравлический амортизаторы. Корпус амортизатора крепится к нижнему рычагу через резинометаллический шарнир.

Через резиновые подушки шток амортизатора прикреплен к кузову. Стабилизатор поперечной устойчивости концами крепится к нижним рычагам ходовой части, а в центре к лонжеронам. Для исключения контакта лонжеронов со стабилизатором между ними располагаются резиновые подушки.

к содержанию ↑

Возможные поломки ходовой части

Поднятие авто

К неисправностям подвески ВАЗ 2107 относится износ резиновых элементов подвески, а также могут износиться шаровые опоры. Иногда во время эксплуатации из строя выходят пружины и стойки-амортизаторы.

Выполнить ремонт передней подвески ВАЗ 2107 своими руками можно в гаражных условиях, но сначала нужно продиагностировать ее состояние. Загоните машину на смотровую яму или эстакаду, а при осмотре определите состояние резиновых элементов, проверьте все зазоры в шаровых опорах и убедитесь в отсутствии масляных подтеков из амортизатора, а также проверьте целостность пружины.

Для проверки состояния амортизатора своими руками необходимо хорошенько нажать на крыло автомобиля сверху, добившись сжатия амортизатора. Затем отпустите и обратите внимание, как поведет себя авто. Амортизатор должен моментально принять начальное положение без лишних колебаний. При сильном износе стоек машина будет качаться, и их придется заменить.

к содержанию ↑

Замена шаровых опор

Для замены шаровых опор необходимо демонтировать колесо и очистить элементы подвески от загрязнений. После этого подставьте под нижний рычаг домкрат и поднимите его – так вы нагрузите подвеску ВАЗ 2107.

При помощи ключа надо открутить гайку пальца верхней шаровой опоры, а затем выпрессовать палец из поворотного кулака. Как только палец выйдет из кулака, выкрутите крепление шаровой и извлеките ее из верхнего рычага с защитным чехлом. Вместо старой шаровой вставьте новую и соберите все в обратном порядке. Нижнюю шаровую меняют точно так же. После их замены обратитесь в сервисный центр для регулировки развала и схождения, так как самостоятельно сделать это вам не удастся.

к содержанию ↑

Замена сайлентблоков рычагов

Замена сайлентблоков

Для замены сайлентблоков ВАЗ 2107 своими руками вам понадобятся не только ключи, но и специальный съемник. Если они находятся в верхнем рычаге, его придется полностью демонтировать, а в случае с нижним рычагом делать этого не нужно. Для снятия верхнего рычага выпрессуйте палец шаровой опоры из поворотного кулака. Далее снимите болт крепления бампера и открутите гайки, держащие ось верхнего рычага, а потом извлеките ее. Верхний рычаг снимите с машины.

После этого при помощи съемника нужно вытащить износившиеся сайлентблоки, а потом с его помощью вставить новые. Монтаж рычага осуществляют в обратной последовательности, но для установки пальца шаровой опоры нужно нагрузить подвеску домкратом, подставленным под нижний рычаг.

Для замены сайлентблоков нижнего рычага его не обязательно снимать. Просто выкрутите гайки оси рычага и съемником достаньте шарниры. Затем установите новые на их места и затяните гайки. Снимать нижний рычаг нужно в случае его повреждения, но такое бывает редко.

к содержанию ↑

Замена амортизаторов

При износе стоек-амортизаторов их приходится менять. Если сломался один из них, менять все равно нужно их в паре. Для замены амортизатора сначала выкрутите гайку крепления штока, а затем со штока демонтируйте шайбы и верхнюю резиновую подушку.

Выкрутите нижний кронштейн крепления стойки от нижнего рычага, а через технологическое отверстие в рычаге вытащите вышедший из строя амортизатор. Далее снимите его с кронштейн крепления и установите новую стойку в обратном порядке.

к содержанию ↑

Замена пружин

Старая пружина

Для замены изношенных или поврежденных пружин необходимо демонтировать амортизатор и отсоединить от рычага стабилизатора. Далее ослабляются гайки, которые держат ось нижнего рычага на поперечине. При помощи домкрата подожмите нижний рычаг, но не нагружайте подвеску. Съемником извлеките палец шаровой опоры.

Далее домкрат плавно опустите, ослабив пружину. При помощи лопатки ее следует извлечь из нижней опорной чашки. Перед монтажом новой пружины ее сжимают специальными стяжками, чтобы она вместилась на свое место.

Новая пружина устанавливается в нижнюю опорную чашку, а затем при помощи домкрата поджимается нижний рычаг вверх, что позволит вставить в поворотный кулак его шаровую опору.

Зафиксировав опору, снимите с пружины стяжки. Другие части подвески соберите в обратной последовательности. Как видите, ремонт ВАЗ 2107 своими руками – работа не очень сложная, если вы будете действовать по нашей инструкции.

к содержанию ↑

Подробное видео по ремонту ходовой ВАЗ 2107

Видео:

Видео:

Видео:

Видео:

Видео:

Опубликовано: 04.05.2016

Просмотров: 32546
