Как происходит ремонт коробки передач ВАЗ-2109

В ВАЗ-2109 может потребоваться ремонт коробки передач, причем владельцы отечественных авто выполняют ремонтные работы своими руками, и все благодаря механике, на основе которой работает транспортное средство.

Содержание

Как провести самостоятельную диагностику

На СТО диагностику автомобиля проводят с помощью профессионального оборудования, эта процедура стоит немалых денег. Поэтому водителям просто необходимо научиться проводить самостоятельный осмотр, он позволит понять, в чем причина неполадок ВАЗ-2109, и сэкономит ваши деньги.

Как проявляется неисправность КПП:

1. Делая остановки, периодически заглядывайте под автомобиль на предмет обнаружения потеков масла. Если течь присутствует, возможно, необходимо осуществить замену сальника, расположенного в коробке передач.
2. Следите за изменением уровня масла в двигателе ВАЗ-2109. Специалисты утверждают, что проверка объема масла нужно осуществлять как минимум ежегодно, а можно и чаще, особенно если машина активно эксплуатируется. Ориентируйтесь на проверку масла каждые 20000 км пробега.
3. Когда переключаете скорости, обращайте внимание на плавность движения рычага переключения. Если возникают рывки и заедания, значит, пора задуматься о ремонте коробки передач в ВАЗ-2109.

Неполадки КПП ВАЗ-2109

Причин появления неисправности КПП в ВАЗ-2109 может быть много. Сначала определитесь, какими признаками характеризуется поломка. Если при переключении скоростей возникают трудности, неисправности могут быть такими:

1. Не хватает или слишком мало смазочной смеси.
2. Заклинило вал переключения передач.
3. Нарушена целостность зубчатых колес КПП.
4. В коробку передач случайно попал инородный предмет.
5. Износилась и уже не подлежит ремонту деталь под названием ползун синхронизатора.

Читайте также: Как открыть капот ВАЗ-2109 с порванным тросиком

Если во время движения автомобиля происходит выбивание передачи или рычаг передач возвращается в нейтральное положение, причины обозначены в следующем списке:

1. Дефект говорит о браке во время производства единицы ВАЗ-2109. Вот почему, покупая машину, необходимо тщательно отслеживать правильную работу всех устройств, не стесняйтесь задавать продавцу каверзные вопросы, в конце концов, вы платите. Гарантийный ремонт автомобиля тоже не говорит о том, что деталь в итоге удастся отремонтировать.
2. Изношены зубья шестерен, тогда венец с зубьями становится похожим на конус и становится явным разрушение фиксации шестерен.
3. Если оставляет желать лучшего состояние вала коробки передач ВАЗ-2109, шестерен или подшипников, тогда подшипник сходит с положенного места или слегка смещается в сторону.

Автолюбители на форумах, посвященных обслуживанию и ремонту ВАЗ-2109, указывают дополнительные дефекты и неисправности коробки передач авто:

1. Появляются шумы, свидетельствующие об износе подшипников и шестерен, итогом такой неисправности может оказаться отсутствие адекватного сцепления составляющих. Повреждения скорее всего коснулись синхронизатора или конструкции коробки. К шуму может присоединяться стук. Управлять таким автомобилем опасно для здоровья и жизни водителя и пассажиров.
2. Заметив под транспортным средством маслянистые пятна, следует предположить течь коробки передач. Почему возникает такая неисправность? Если неплотно прилегает крышка картера или пора заменить вал сальника. Устранить неполадки можно своими руками, не прибегая к дорогостоящим услугам специалистов СТО.
3. Перегрев КПП – еще один неприятный фактор, означающий, что залито слишком мало масла.

Необходимые инструменты

ВАЗ-2109 обслуживание и ремонт коробки передач рано или поздно приходится делать каждому владельцу отечественного автомобиля.

Чтобы отремонтировать КПП своими руками, необходимо заранее запастись нужным комплектом инструментов:

• 2 вида молотков, один из которых сделан из резины, а другой обычный;
• отвертки с разными наконечниками;
• керно;
• комплект накидных головок;
• ударная отвертка;
• ключ, помогающий снять кольца стопорного типа.

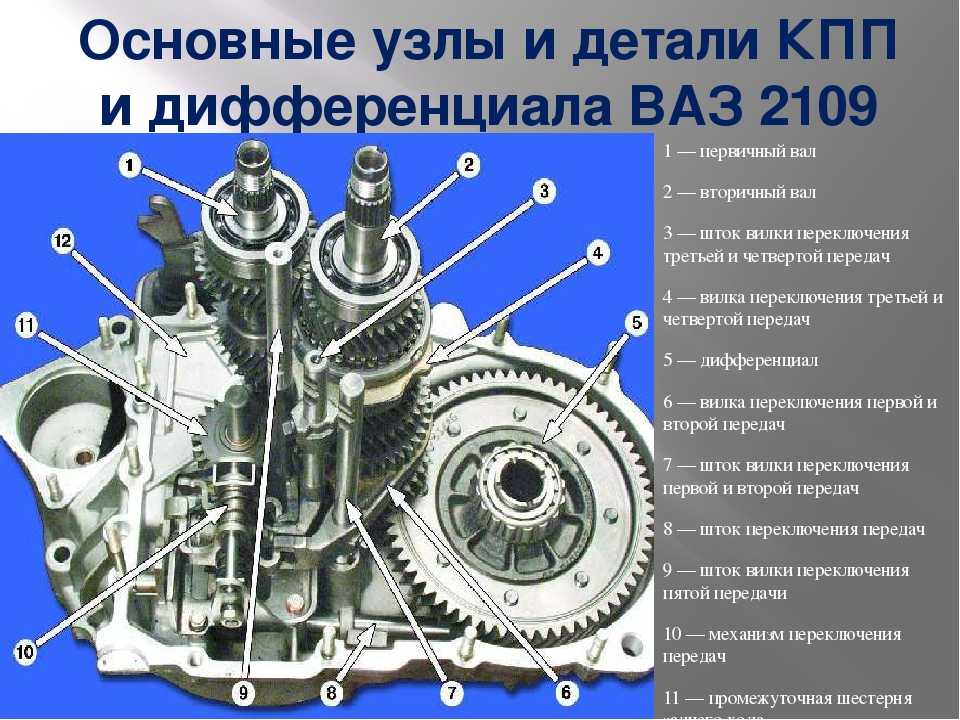

Как отремонтировать коробку передач ВАЗ-2109

Во время ремонта КПП в ВАЗ-2109 можно столкнуться с проблемой прикипания некоторых составляющих, все равно продолжайте следовать пошаговой инструкции, и желаемый результат не заставит себя долго ждать:

1. Слейте масло из КПП.
2. Извлеките тягу привода, которая подходит к устройству переключения передач.
3. Снимите ручку сцепления, не забыв про тросик.
4. Достаньте клеммы с АКБ и демонтируйте стартер.
5. Извлеките кулаки, отвечающие за повороты, а также шаровые опоры. Демонтируйте валы, размещенные внутри, осуществляющих привод на колеса, установленные в передней части машины. Поставьте их на заранее подготовленные болванки, достигнув таким образом цели предотвращения смещения передвижения полуосевой шестерни. Возможно, понадобится использовать старый ШРУС.
6. Монтируйте под двигатель опоры и извлеките из конструкции подушки двигателя, расположенные сзади и в левой части. Отсоедините КПП ВАЗ-2109 от двигателя и демонтируйте.
7. Займитесь тщательной чисткой плоскости от загрязнений, пыли и налипаний мусора.

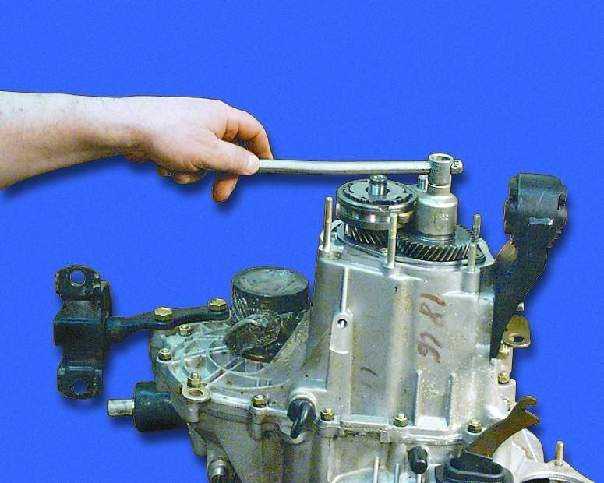

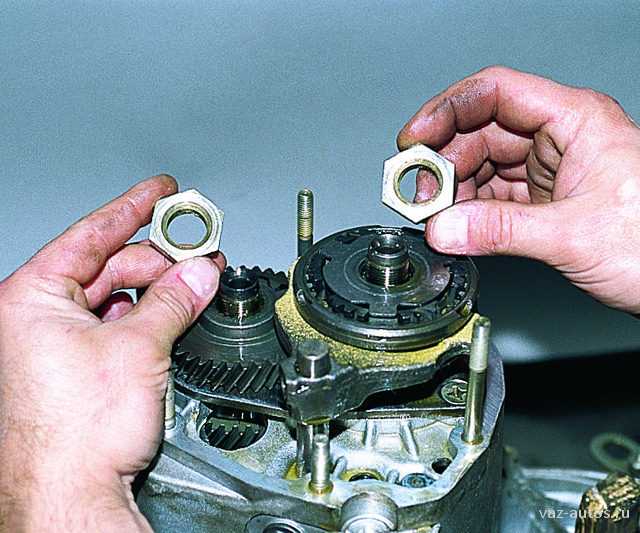

8. Открутите кронштейн, фиксирующий тросик сцепления и крышку картера КПП. Извлеките вилку, выполняющую переключение пятой скорости. Осуществите установку устройства, отвечающего за пятую передачу.
9. Достаньте муфту, относящуюся к синхронизатору, захватив вместе с ней ступицу. Демонтируйте с синхронизатора кольцо и упорную пластину. Далее извлеките фиксирующие компоненты и игольчатый подшипник. Достаньте шестерню передач, которая является ведомой. Достаньте пробку, закрепляющую штоки и упорный вид пластины.

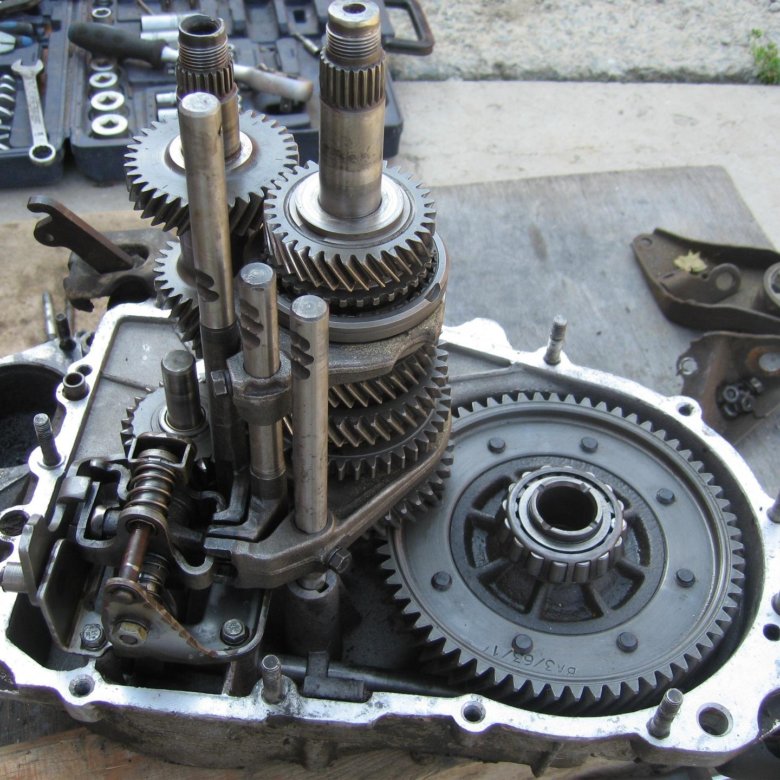

10. Приступайте к демонтажу первой и второй передачи, а затем всех оставшихся.
11. Осталось снять шток с вилками и валы скоростей. Детали изымают вместе с основным валом. Демонтируйте также дифференциал. Извлеките устройство, помогающее совершить выбор передачи на ВАЗ-2109.

Как проверить дефекты

Перед тем как собирать коробку передач на ВАЗ-2109, должна быть проведена переборка деталей на наличие дефектов, требующих устранения:

1. В каком состоянии подшипники, если они сильно изношены, это приведет к появлению гула.
2. Произведите осмотр синхронизатора и уплотняющего шайбы материала – износ провоцирует плохое включение передачи.
3. Замены требуют кольца и синхронизаторы с зазубринами и глубокими сколами.
4. Измерьте щель между шестернями и кольцами-блокираторами, в идеале она не должна превышать 0,6 мм.

Читайте также: Почему ВАЗ-2109 не заводится в мороз

Основные правила сборки КПП на ВАЗ-2109

Когда детали, которые были полностью изношены, заменены на новые, осталось собрать коробку передач. Но перед этим тщательно промойте все запчасти и помните о таких требованиях:

1. Перед тем как уложить прокладки, нанесите на них равномерный слой литола. Вещество гарантирует смещение прокладок во время сборки.
2. Принимаясь за запрессовку сальников, ориентируйтесь на рабочую кромку изнутри, в это время обойма из металла должна размещаться снаружи.

Как вам статья?

ВАЗ 2108 — Коробка передач: устройство механизма и его ремонт

В статье рассказывается как ремонтировать коробку передач на автомобиле ВАЗ 2108. Все пункты, детали и нюансы.

ВАЗ 2108 — КПП: узлы устройства, ремонт и усовершенствование

Отечественный автомобиль — автомобиль с передним приводом, причем двигатель размещен поперечно, он используется для движения по гусеницам. Кузов выполнен из металла по типу хэтчбека, имеющего 3 двери. Задняя дверь предназначена для загрузки и выгрузки багажа. Во время перевозки длинномерного и негабаритного багажа задний ряд складывается – этот момент увеличивает объем багажного отделения.

4-цилиндровые карбюраторные двигатели объемом 1,1, 1,3 или 1,5 литра. На данный момент на некоторые машины устанавливаются системы впрыска топлива. Передний привод гарантирует улучшенную управляемость автомобиля при прохождении поворотов даже на мокрой дороге. При длительной эксплуатации автомобиля многие детали изнашиваются, ослабевают крепления узлов агрегата и нарушаются регулируемые величины.

КПП самый надежный элемент в автомобиле. Поломка этого механизма случается довольно редко, по сравнению с другими деталями. И при всем этом, полный или частичный его выход из строя делает его совершенно непригодным для дальнейшего использования автомобиля. Эксплуатировать машину по прямому назначению просто невозможно. К тому же и для доставки машины на ремонт коробки передач понадобится эвакуатор.

Преобладающие виды поломок

Одним из видов поломки КПП на ВАЗ 2108 Считается износ подшипников или отсутствие масла в редукторе. И при всем этом поломку очень просто исправить, заменив масло или заменив подшипники. Совсем другое дело, если речь идет о более серьезных поломках, связанных с осевой перестановкой валов, искривлением ручки редуктора, заеданием, беспричинным переключением, размыканием шестерен, износом креплений, различных гаек, пружин за счет нарушения гибкости шаровые — в таких ситуациях без полного ремонта не обойтись.

Возведение конструкции и дальнейший ремонт коробки передач

Ремонт коробки передач ВАЗ 2108 очень сложный и трудоемкий процесс, тем более, если автомобиль имеет достаточный пробег. Несмотря на множественность СТО, не все специалисты могут его отремонтировать. Причин этому может быть очень много. Например, небольшой опыт, а также отсутствие запасных частей на складе. КПП — считается сложным элементом автомобиля. Он способен изменять тяговую мощность ведущих колес автомобиля за счет включения шестерен с разным числом зубьев.

Кроме того, обеспечивает реверс и длительное расцепление мотора (вместе со сцеплением) с другими элементами трансмиссии при движении автомобиля либо по инерции. Зацепление шестерен с разным числом зубьев осуществляется их перемещением. Ведущий вал соединен с ведомым диском сцепления, а ведомый вал — с другими элементами трансмиссии.

Ведомый вал по отношению к главному валу способен вращаться с разным числом оборотов. Переходной вал с закрепленным через них набором шестерен находится в постоянном зацеплении с главным валом.

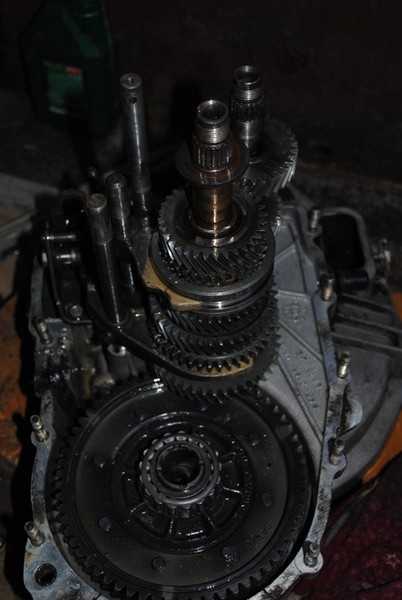

Разборка коробки передач

В некоторых случаях такое случается — коробка ломается, а видимая причина сразу не устанавливается. Для того, чтобы его идентифицировать, КПП следует демонтировать. Не все и не всегда могут сразу добраться до СТО, и снятие коробки приходится делать самому. В целях безопасности его разборку следует производить вдвоем, так как некоторые детали со значительной массой при падении могут травмировать человека.

Сначала снимите клемму «+» с аккумулятора и слейте жидкость из коробки. После этой процедуры снимите защиту поддона. На картере есть провод, называемый «массой», прикрепленный болтом. Этот провод следует снять и немного отодвинуть в сторону, чтобы он не порвался, с последующей разборкой коробки передач ВАЗ 2108. Сначала вынимаем трос сцепления. После отделения колодки от реле стартера. Отверните 3 болта и отсоедините стартер. Затем проходим под машину. Необходимо ослабить хомут и отцепить шарнир от тяги селектора передач. Отвернуть трос привода спидометра и провода включения заднего фонаря скорости.

После этого необходимо открутить гайки, расположенные на рычаге подвески. Откручиваем всю гайку, которая соединяет кронштейн и удлинитель. Далее — развернуть растяжку в стороны, чтобы не мешать продолжению разборки. Шплинт самой гайки, отвечающей за крепление шарнира шаровой опоры к рукоятке поворота, необходимо открутить и вытащить. Также следует открутить гайки рулевой тяги.

Далее — выбить шариковый шар из стойки поворотной ручки. Затем откручиваем 2 болта и отсоединяем шаровую с кулаком витка. С первого из колес ведущих колес необходимо выбить хвостовик. Здесь нужно монтировать. Один слог отпустили, надо отпустить и второй.

Затем снимите крышку картера. Затяжку, расположенную между ним и блоком цилиндров, который крепится на 3-х болтах, следует ослабить. Поэтому после того как сняли КПП ВАЗ 2108 5 ступ. Мотор останется без нижней опоры, и тогда его необходимо закрепить. Делать это нужно так:

• Возьмите мощный деревянный брус, длина которого около 1,5 м.
• Закрепите опоры передних стоек так, чтобы он располагался над двигателем.
• Прикрепите двигатель к стержню с помощью цепи или прочных веревок.

После закрепления мотора можно смело отсоединять заднюю, а также левую опору от рамы машины. Затем двигайте коробку в направлении, противоположном двигателю, пока первичный вал не освободится от муфты. Следует соблюдать осторожность, чтобы не сломать лепестки, расположенные на пружине диафрагмы сцепления.

В принципе, вся процедура завершена, теперь коробку передач от двигателя ВАЗ 2108 можно разбирать дальше для замены изношенных элементов.

Улучшение коробки передач путем выбора передаточных чисел

Многие методы, используемые для настройки коробки передач, были опробованы в автомобильном спорте. Для любой машины, тем более спортивной, коробка передач является важным элементом реализации динамических качеств двигателя. Правильно подобранные передаточные числа трансмиссии ВАЗ 2108 Сделать быструю машину с достаточно слабым силовым агрегатом.

Автомобили, которые относятся к серьезным тренировкам, используют кулачковые передачи. Они определяются многими достоинствами – выдерживают достаточно большие нагрузки (используя форму зуба и способ включения зубчато-кулачковой муфты). Им нужно меньше времени на переключение скоростей (из-за неполного склеивания или вообще недожима), тем больше они не разрушают синхронизаторы (которых просто нет).

Но все же кулачковые шестерни практически непригодны для нормального движения по тропе, так как производят много шума (благодаря использованию прямозубых пар), имеют «жесткое переключение передач» и имеют довольно небольшой ресурс. Кроме того, они значительно дороже синхронизированных и требуют постоянного профессионального обслуживания.

От обычных коробок передач синхронизированные отличаются только передаточными числами. Отдельные ситуации (ВАЗ восьмой модели) допускают расширение до шестой передачи. Хорошая работа КПП обеспечивается эффективным подбором передаточных чисел главной пары редуктора, первичного вала и ведомой шестерни вторичного вала. Выбор передаточных чисел обусловлен мощностью, а также мгновенными возможностями мотора, диаметром колес, а главное от пожеланий автомобилиста.

Ниже передаточного числа Коробка передач ВАЗ 2108 Означает отношение числа зубьев на ведомой шестерне к числу зубьев на ведущей шестерне. Если его увеличить, то трансмиссия станет «мощнее», еще и «короче», по-другому двигатель накрутит нужное количество оборотов. Скорость авто тоже набирается быстро, нужно только часто переключать передачи. Этот момент отразится лишь в некотором снижении максимальной скорости используемой трансмиссии.

Для примера — возьмем езду на ВАЗе восьмой модели с мотором 1.3 л. С главной парой 4,5. Такое ощущение, что в машинном отделении разместили что-то очень мощное, точно не ВАЗ. Хотя водителю и нужно часто переключать ручку коробки передач ВАЗ 2108, но при каждом действии, даже на светофоре, машина первая. В спортивных автомобилях используются самые «экстремальные» передачи — 4,7, а на кроссовых — самые 5,1.

Как заменить коробку передач на ВАЗ 2108

Не во всех случаях целесообразен ремонт коробки передач ВАЗ 2108, замена в большинстве ситуаций разумнее и проще. Купить КПП можно новую или бывшую в употреблении. Выбор участка определяется преимуществами, денежными возможностями автомобилиста. Коробку б/у выгодно покупать на разборе. В продаже есть исправные запчасти с выработкой возможностей менее, чем наполовину. Преимущества используемых агрегатов очевидны.

КПП разобрана с завода без заводской неисправности (прошла проверку по маршруту), перед продажей была продиагностирована специалистами сервисного центра, исправна и работоспособна, и при всем ее стоимости меньше по сравнению с новый. Собственно для КПП ВАЗ 2108 стоимость определяется типом узла (4-х или 5-ти полосный), степенью износа. Установив эту КПП, вы сможете сэкономить деньги, а также время на ремонт.

Возможна замена коробки передач ВАЗ 2108 С 4-х ступенчатой ​​на 5-ти ступенчатой. Тогда возможности автомобиля станут в несколько раз больше, это будет зависеть и от типа двигателя. Ведь бывает, что с 4-диапазонной трансмиссией машине как бы не хватает еще одной скорости.

При поломке вторичного вала КПП необходимо его исправить

• Необходимо зажать вторичный вал КПП ВАЗ 2108 в тисках с металлическими мягкими накладками на губках.
• С помощью двух креплений необходимо запрессовать шариковый подшипник за вторичным валом.
• Снимите упорную шайбу.
• Снять ведомую шестерню 4-й передачи.
• После снимите игольчатый подшипник ведомой шестерни 4-й скорости и обязательно пометьте.
• Затем снимите прокладку со вторичного вала.
• С помощью 2-х креплений через шестерню 3-й скорости сдвинуть синхронизатор 3-й и 4-й скорости со шлицов вторичного вала.
• Снять втулку игольчатого подшипника 4-й передачи.
• Затем снимите синхронизатор 3-й и 4-й скоростей со стопорной шайбой 4-й скорости. Отметьте стопорную шайбу синхронизатора относительно муфты синхронизатора.
• Затем снимите замок с вторичного вала. Шайба синхронизатора 3-й передачи после маркировки относительно муфты синхронизатора.
• Снимите шестерню 3-й передачи с вторичного вала.
• Снимите игольчатый подшипник 3-й передачи с вторичного вала, затем пометьте игольчатый подшипник.
• Снимите упорную шайбу упорных колец.
• Снимите с вторичного вала 2 стопорных полукольца.
• Выньте шар из отверстия вторичного вала.
• Снимите шестерню 2-й передачи с вторичного вала.
• Снимите игольчатый подшипник шестерни 2-й передачи, затем пометьте его.
• Снимите стопорную шайбу со вторичного вала (пружинную шайбу).
• Поместите вторичный вал шестерни 1-й передачи в кромки тисков, затем ударьте по концу вторичного вала деревянным кианитом, сожмите синхронизатор 1-й и 2-й передач со шлицов вторичного вала.
• Снять синхронизатор 1 и 2 скорости с вторичного вала с замком. Шайба синхронизатора 2-й скорости.
• Далее снимите с вторичного вала кольцо, блокирующее 1-ю скорость, предварительно промаркировав стопорную шайбу синхронизатора относительно муфты синхронизатора.
• Снять шестерню первой скорости.
• Снимите стопорное кольцо.
• Слегка ослабить фиксатор игольчатого подшипника 1-й скорости и снять его, выдавив последний по длине вторичного вала. После маркировки игольчатого подшипника.
• Поверните вторичный вал с помощью 2 больших отверток, чтобы прижать внутреннюю шайбу подшипника перед вторичным валом. После снятия омывателя.
• Тщательно очистите, промойте и высушите элементы вторичного вала. Их хорошо осматривать.
• Проверить состояние валов. Если подшипники изношены, их необходимо заменить. Шлицы валов должны быть без вмятин и всевозможных дефектов.
• Проверить положение шестерни КПП ВАЗ 2108. В случае сколов зубьев, любых других повреждений, шестерни необходимо заменить.
• Проверить подшипники в каком положении и в случае повреждения заменить их.
• Радиальный зазор существующих шарикоподшипников не должен превышать 0,05 миллиметра. Проверьте этот показатель с помощью индикатора.
• Далее проверьте положение замка. Кольца синхронизатора. Если есть зазубрины и всякие сколы, то стоит их поменять.
• Далее проверьте зазор между шестернями и стопорными кольцами. Наименьший зазор должен составлять 0,6 миллиметра. В случае меньшего зазора замок. Кольцо надо менять.
• При наличии задиров и вмятин на упорных шайбах, а также стопорных кольцах необходимо их заменить.
• Соберите вторичный вал так же, как он был снят. Стопорные кольца должны быть размещены с отмеченными первыми метками. Самые новые кольца ставятся таким образом, чтобы они совпадали с канавками ступицы.
• Шариковый подшипник на задней стороне вторичного вала запрессовывается через необходимую оправку, создавая избыточное усилие, к кольцу внутри подшипника
• После того, как собрали, следует проверить работу синхронизаторов. Перемещение их муфт вручную в положение включения надлежащих скоростей.
• В общем так снимаются подшипники коробки передач с автомобиля ВАЗ.

Существующие серии КПП

Серии КПП ВАЗ 2108: 1 — 3,42, 2 — 2,11, 3 — 1,35, 4 — 0,96, 5 — 0,78, 6 — 0,69

Их еще называют «коммерческие», потому что на протяжении многих лет они считались довольно известными, а также продавались рядами. В целом это актуально на данный момент. Удлиненная первая скорость, вторая и четвертая — укорочены. Любые изменения сведены к минимуму (по пять процентов), и этого достаточно, чтобы исправить недостатки штатного ряда. В большинстве случаев ставится с ГП 4.1. Радует, что стоит в пределах нормы. Дает улучшенный разгон.

КП переднеприводная ВАЗ

Первые ВАЗы восьмой модели, сошедшие с конвейера в 1984 году прошлого века. Они были оснащены 2-вальными коробками передач, которые были совмещены в 1 корпусе с дифференциалом. С тех пор коробки передач всячески обновлялись. Но поскольку в элементах произошли некоторые изменения, они не являются полностью взаимозаменяемыми. На первый ВАЗ восьмой модели устанавливались четыре КПП ВАЗ-2108, а также 5-диапазонные КПП без толщиномера.

На данный момент их практически нет. В 4-диапазоне ставились главные пары 4.1, также 3.9. В пятидиапазоне 3,9, тоже 3,7. Большой выбор в концерне решили не портить и использовали главную пару только одну — 3,7. Что касается передаточных чисел, то они как были, так и остаются едиными для всех автомобилей.

Советы по замене КПП

Многие водители по замене ВАЗ 2108 4-диапазонная коробка передач на КПП 5-диапазонная. Таким образом, увеличиваются скоростные возможности автомобиля, улучшается динамика разгона. Тем не менее, 4-ступенчатая коробка передач — это уже прошлый век. А для модернизации вашего автомобиля подойдет как раз 5, а в некоторых случаях и 6-ступенчатая коробка передач, для которой подходят те же подшипники коробки передач ВАЗ 2108.

Несколько слов в заключение по всему вышесказанному

КПП ВАЗ восьмой модели реализует реформу крутящего момента, передаваемого от двигателя по величине и направлению. Этот момент необходим для поддержания требуемой скорости, ну и проходимости автомобиля, для наибольшей экономичности двигателя и продвижения автомобиля задним ходом. Кроме того, коробка передач разделяет двигатель и трансмиссию при остановке и стоянке автомобиля и даже во время инерции при работающем двигателе. Для всего этого нужен редуктор.

ВАЗ-2114, коробка передач: устройство и ремонт

На автомобилях ВАЗ-2114 система трансмиссии устроена достаточно просто. Серия «Лада-Самара» — переднеприводная машина. Имеется сцепление ВАЗ-2114, коробка передач и механизм привода ведущих колес. Система сцепления понятна всем. А вот конструкция коробки передач понятна далеко не всем. Давайте разберемся, что из себя представляет КПП, какие бывают поломки, как ее обслуживать и ремонтировать.

Устройство КПП ВАЗ-2114

Для того, чтобы двигатель мог работать в оптимальных режимах при движении в различных условиях, автомобили оснащаются коробками передач. Этот механизм способен изменять величину крутящего момента, который передается от силового агрегата на ведущие колеса в момент трогания с места или в момент набора скорости. Механизм состоит из нескольких основных элементов. Это набор вращающихся валов и шестерен, передаточные звенья.

В состав корпуса механизма входят картер сцепления, картер коробки передач, задняя крышка. Внутри механизма находится главная пара. Есть дифференциал и шестерни, за счет которых меняются передаточные числа. В этом автомобиле использовался немного измененный механизм, оставшийся от ВАЗ-2108. Отличие в другой главной паре.

В КПП — это главная передача или главный, первичный вал. Он предназначен для снижения частоты вращения двигателя. Главная передача может уменьшать число оборотов в пропорции 1 к 4. Таким образом, если обороты двигателя 2 тысячи, то частота вращения главной пары будет 500 об.

На ВАЗ-2114 коробка передач в главной паре имеет стандартный показатель 3,7. Этот показатель стабилен. Но если его изменить, то можно подкорректировать динамические характеристики автомобиля.

Максимальная скорость и возможности разгона зависят от размера основной пары. Именно этот элемент влияет на длину передачи. При смене главной пары можно регулировать длину всех шестерен. Ускорение и максимальная скорость также меняются.

На ВАЗ-2109 главная пара 3,9. За счет этого максимальная скорость на этом автомобиле ниже, но машина лучше разгоняется.

Коробка передач ВАЗ-2114 пятиступенчатая, механическая, синхронизированная. Главная передача связана с дифференциальным узлом. Шестерни шестерни с первой по четвертую выполнены в виде блока и посажены на первичный вал коробки. Посажен пятый блок ведущих шестерен. На ВАЗ-2114 коробка передач также имеет вторичный вал. Он оснащен ведомыми шестернями. Сам вал соединен с ведущей шестерней посредством главной пары.

Передаточные числа

Вторым, не менее важным компонентом этой коробки являются передаточные числа. Это шестерни, каждая из которых отвечает за ту или иную передачу. Какое передаточное число у автомобилей ВАЗ-2114? Ниже характеристика каждой скорости:

• Первая передача 3636.
• Второй 1,95.
• Третий 1. 357.
• Четвертый — 0,941.
• Пятый 0,784.
• Задняя передача 3,53.

Следует отметить, что стандартная дальность передачи далека от идеала. Первая передача слишком короткая, вторая очень длинная. Из-за этого водители могут наблюдать динамический провал, если резко переключаться с первой передачи на вторую.

И даже больше — помимо выхода из строя при резком переключении изнашиваются синхронизаторы. Посмотрите, как выглядит коробка передач на ВАЗ-2114 – фото есть в нашей статье.

Кулис

КПП также оборудован турникетом.

Это специальный механизм, с помощью которого водитель переключается с одной передачи на другую. Конструкция крыльев разрабатывалась еще в 80-х годах, поэтому различных недостатков очень много. Большинство водителей упрекают ее в низкой информативности при переключениях. Передачи не всегда включаются с первого раза. Кулис заедает, или передачи плохо идут.

Скорость переключения зависит от длины детали. Например, у спортивных автомобилей укорочены крылья. Это позволяет решить массу проблем с переключением и добавляет динамики. С целью улучшения информативности и управляемости крылья давно заменили тросом. С ним КПП работает более четко. Вы можете легко включить необходимую передачу.

Также коробка управления приводом оснащена рычажным тумблером, тягой и шарикоподшипником, тягой выбора нужной передачи, механизмом выбора скоростей.

Типичные неисправности и их признаки

Трансмиссия ВАЗ-2114 производства АвтоВАЗа имеет достаточно высокий ресурс. Но иногда некоторые узлы механизма могут выйти из строя. Рассмотрим типичные неисправности и их симптомы. Мы также узнаем, как делается ремонт.

Передача вылетает при запуске и не фиксируется

Причина данной проблемы в изношенных зубьях шестерен и муфты. Это часто случается, если водитель пытается переключить передачу, не соблюдая скоростной режим. Чтобы устранить эту неприятность, необходимо заменить поврежденные и изношенные детали. Если передачи включаются сами по себе, то причина в износе, расслоениях или в трещинах на резиновой части задней опоры.

Передачи включаются с усилием

В этом случае специалисты уверены, что расшатались зубья крепления к шарниру.

Также возможна деформация или повреждение тяги. Дело может быть в трещинах пластиковых деталей в приводе коробки передач.

Шум на нейтральной передаче

Если коробка передач автомобиля ВАЗ-2114 сильно шумит на нейтральной передаче, это свидетельствует о низком уровне масла в коробке передач, а также о качестве заливаемого масла. Кроме того, аналогичный симптом наблюдается при сильном износе верхнего подшипника, который стоит на первичном валу. Для устранения этой неисправности потребуется провести диагностику подшипника, а также долить уровень масла.

Хруст и треск при переключении

При переключении водитель услышит хруст при износе синхронизаторов коробки передач.

Если пропустить начало этого процесса, то при дальнейшей эксплуатации придется заменить не только поврежденный синхронизатор, но и редуктор полностью. Если в момент переключения есть треск, это свидетельствует об износе стопорного кольца одного из синхронизаторов или осей сателлитов. Срочно провести диагностику.

Шум при движении на передачах

Шум при переключении передач при движении, причин может быть несколько. Эта проблема заключается в износе как верхних, так и нижних подшипников. Кроме шума есть проблемы с подклиниванием рычага переключения передач. В этом случае необходима диагностика. При разборке КПП на ВАЗ-2114 коробка предохранителей находится под капотом. Он находится в специальном блоке.

Хорошее масло – надежная работа коробки передач

Какой бы простой и неприхотливой ни была коробка передач ВАЗ-2114, масло для нее следует подбирать только по качеству. Специалисты считают, что наиболее оптимальным вариантом является минеральная трансмиссионная смазка. Вы также можете использовать синтетические продукты. В случае с синтетическим маслом необходима периодическая чистка сальниковых сальников коробки.
