При достаточно сильном износе или неравномерной выработке передних тормозных дисков, их необходимо заменить на новые, так как значительно снижается эффективность торможения автомобиля.

Конечно, есть специальные мастерские, в которых вам могут отшлифовать поверхность дисков, если на ней образовались задиры, глубокие борозды …

Нет видео.

Видео (кликните для воспроизведения).

На сегодняшний день в автомобильных магазинах можно встретить довольно большое количество разных моделей стартеров. Разумеется, они могут отличаться как конструкцией и креплением, так и ценой в зависимости от производителя. Ниже будут представлены основные модели стартеров на ВАЗ 2109-2108, а также …

Довольно распространенный вопрос, который охватывает не только автомобили ВАЗ 2109-2108, но и наверное все ВАЗы в целом, так как проблемы с пуском двигателя бывают довольно часто и подобного рода машин. Конечно, тема избитая, но получить ответ на свой вопрос, отчего …

Очередной вопрос, который волнует многих владельцев ВАЗ 2109: почему плавают обороты двигателя на холостых? Однозначного ответа, как и для многих других вопросов, здесь быть не может. Но можно дать некоторые рекомендации и советы по поиску и устранению этих проблем. На …

Если вы достаточно давно знакомы с автомобилями и нередко приходилось вам обслуживать их самостоятельно, то наверняка знаете, что свечи зажигания не должны быть замаслены, иметь черный налет или отложения. Более того, можно даже сказать, что перечисленные выше симптомы могут говорить …

Нередко у владельцев автомобилей ВАЗ 2109-2108 случаются проблемы, при которых начинается биение руля. И особенно явно это может проявляться на более или менее выскокой скорости. К примеру, на 60 км/час еще все нормально, а ближе к 90-100 км/час руля начинает …

На отечественных автомобилях, особенно у бывалых владельцев есть такое выражение: «Двигатель жрет масло«. Думаю, что здесь не стоит лишний раз говорить о том, что повышенный расход масла никак не является нормальным явлением. Конечно, если совершенно новый мотор начинает кушать по …

Лишь в последние годы российский автопром начал выпускать продукцию, во многом схожую с заграничными собратьями. Обслуживание подобных автомобилей — в основном, работа сервисных центров. С классическими моделями всё иначе. Так уж повелось, что большинство работ с классикой проводится собственноручно. В отношении ВАЗ 21093 ремонт также стал заботой автовладельца.

ВАЗ 2109 — это классический отечественный автомобиль, выпускаемый АвтоВАЗом в общей сложности 19 лет: с 1987 по 2006 годы. Базовая модель с карбюраторным двигателем в 1.3 литра претерпела ряд изменений для получения различных модификаций с актуальностью в различные временные отрезки.

1. ВАЗ 2109 — карбюратор, 1.3 литра (1987-1997).
2. ВАЗ-21091 — от базовой модели отличается лишь объёмом двигателя, который составил 1.1 литров (1987–1997).
3. ВАЗ-21093 — с карбюратором на 1.5 литра (1988–2006).
4. Модификация 21093i — те же 1.5 литра, но уже инжектор (с 1998).
5. Признанная всеми 21099, или «девяносто девятка», — получила ряд экспортных наименований и также выпускалась в двух вариациях: с карбюраторным и инжекторным двигателями (1990–2006).

Лада Самара, или же ВАЗ 21093, — одна из вариаций широко распространенной модели, именуемой в народе просто «девятка». Пятидверный переднеприводный хетчбэк увидел свет в двух вариациях ВАЗ 21093 и ВАЗ 21093i: с карбюраторным и с инжекторным двигателями, объём в обоих случаях составил 1.5 литра.

Самара является классической отечественной машиной, а ремонт ВАЗ своими руками стал уже общепринятой нормой. К тому же такой вариант неплохо подойдет новичкам, желающим ближе узнать своего железного коня и познакомиться с его «подкапотным миром». Но перед тем как засучить рукава и взяться за гаечный ключ, всё же стоит немного подготовиться.

Такие печатные издания, как «Руководство по ремонту» и «Руководство по эксплуатации» станут незаменимыми помощниками для новичка.

Основное требование к ним: цветные иллюстрации. И вопрос здесь не в лучшем восприятии или эстетической красоте. ВАЗ 21093 является конструктивно сложным агрегатом с непростой электрической цепью, цветовое обозначение элементов которой поможет разобраться в принадлежности найденного вами провода.

Важным моментом при эксплуатации любого автомобиля является чёткое соблюдение предписанных требований эксплуатации и технического обслуживания. Но даже при соблюдении всех пунктов неизбежно наступает момент, когда автомобиль потребует дополнительного вмешательства. И здесь уже необходимо точно определить и локализовать поломку или, по крайней мере, максимально сузить круг поиска неисправности. Часть вопросов можно решить самостоятельно, произведя ремонт, как говорится, своими руками. Но есть и проблемы, для устранения которых всё же потребуется обращение к специалистам.

Самые неприятные поломки — это те, которые возникают в пути, когда ты их совсем не ждёшь. Потому важно возить в багажнике хотя бы минимальный набор инструментов, а также домкрат и буксировочный трос. Тогда можно будет устранить мелкую поломку на месте своими руками, а со значительной — добраться до ближайшей точки основного ремонта.

Наиболее распространённая проблема большинства отечественных машин: двигатель не заводится.

Сразу ответить на вопрос «почему» — не получится, ведь причин может быть несколько.

Двигательная система машины предназначена для получения механической энергии, что обеспечивает преодоление внешних сил сопротивления при его передвижении. Она состоит из двигателя и обслуживающих его агрегатов и различных систем. При работе двигатель автомобиля непременно будет изнашиваться и если владелец будет пренебрегать техникой ухода за ним и не производить регулярные ремонтные работы, то надобность в капитальном ремонте двигательного агрегата настанет гораздо быстрее.

Нет видео.

Видео (кликните для воспроизведения).

Для выводов о необходимости ремонта двигателя ВАЗ 2109 проводится диагностика и на ее основании принимается решение о том, стоить ли перебирать силовую установку целиком или достаточно подвергнуть ремонту несколько определенных узлов, чтобы силовая установка притерлась к ним и заработала в привычном режиме.

Глубоко ошибочное мнение состоит в том, чем больше пробег машины, тем приближается срок ремонта двигателя капитальным способом.

Однако сроки проведения ремонта капитальным способом, отдаляются в том случае, если за машиной был хороший уход и качественно проводилось техническое обслуживание, своевременно менялись воздушные фильтры, техническое масло и охлаждающая жидкость для радиатора. В этом случае, даже если на одометре, что показывает число оборотов колеса, появилась пугающая цифра со многими нулями, то не следует сразу думать о том, чтобы перебрать двигатель капитальным способом. Когда работа смежных систем силовой установки не вызывает нареканий, не стоит спешить основательно ремонтировать силовую установку.

Но если хозяин авто пренебрегает нуждами своего железного коня: технически не обслуживает его и заставляет машину двигаться в условиях, для которых она не предназначена, например принимает участие в гонках. То очень часто после таких экстремальных условий движения машины, она вскоре будет настоятельно нуждаться в ремонте капитальным способом.

По окончании ремонта капитальным способом все нормативные характеристики должны показать восстановление до положенных в сертификации параметров:

• кольца поршней заменяются на новые запчасти, а цилиндрические части проходят расточку и обрабатываются на особом, предназначенном для этих целей, станке;
• с применением особых оправок, кольца цилиндра монтируются туда, где они находились раньше;
• полностью восстанавливаются, или существенно обрабатываются шейка коленвала под необходимый размер;
• меняются подшипники коренные и шатунные и подвергается ремонту головка блока;
• капитально ремонтируются, или ставятся новые опорные тарелки, клапаны и возвратные пружины;
• пересматривается на предмет износа навесное оборудование — генератор, инжектор и бензиновый насос.

При успешной реализации ремонта капитальным способом силовой установки гарантируется пробег до 100-150 тысяч километров и надежная служба силовой установки автомобиля, но только, когда регулярно и качественно проводится технический осмотр автомобиля.

Накануне ремонта капитальным способом требуется составить подробный план мероприятий:

Выясняется, какой ремонт двигателя ВАЗ 2109 своими руками можно сделать собственноручно, а что обязательно доверяют слесарю по ремонту машин. Необходимо:

• выбрать место осуществления ремонта капитальным способом — в наилучшем случае, он производится в яме собственного гаража;
• выбрать достойный подъемный механизм со стропами для закрепления грузов — он помогает снять блок силовой установки;
• части двигателя, что сняли, должны раскладываться в особые поддоны, что подходят двигателю по размеру;
• не стоит закупать запасные части для двигателя наперед — сняв их можно придти к выводу, что они пришли в негодность и только тогда идти в автомагазин за запчастями;
• при очень плохом состоянии двигателя сразу покупается силовая установка второй комплектности в комплектации с блоком цилиндров для полноценной замены;
• необходимо рассчитать свою финансовую потенцию и четко рассчитать сколько времени потребуется на ремонт капитальным способом, так, как это весьма длительное мероприятия.

При проведении ремонта двигателя ВАЗ 2109 своими руками видео можно заметить, что:

На этом процессе завершается ремонт кривошипно-шатунного механизма и начинается подготовка к последкющим операциям.

Продолжая ремонт двигателя ВАЗ 2109 своими руками приступают к ремонту головки двигателя. Если диагностика выявила следы некачественной фрезеровки, и через царапины на поверхности головки тосол подтекал в масляный канал. Для того, чтобы восстановить головку блока цилиндров, ее следует снять и отшлифовать — ровная поверхность будет препятствовать подтеканию масла и утрате им своих профессиональных свойств.

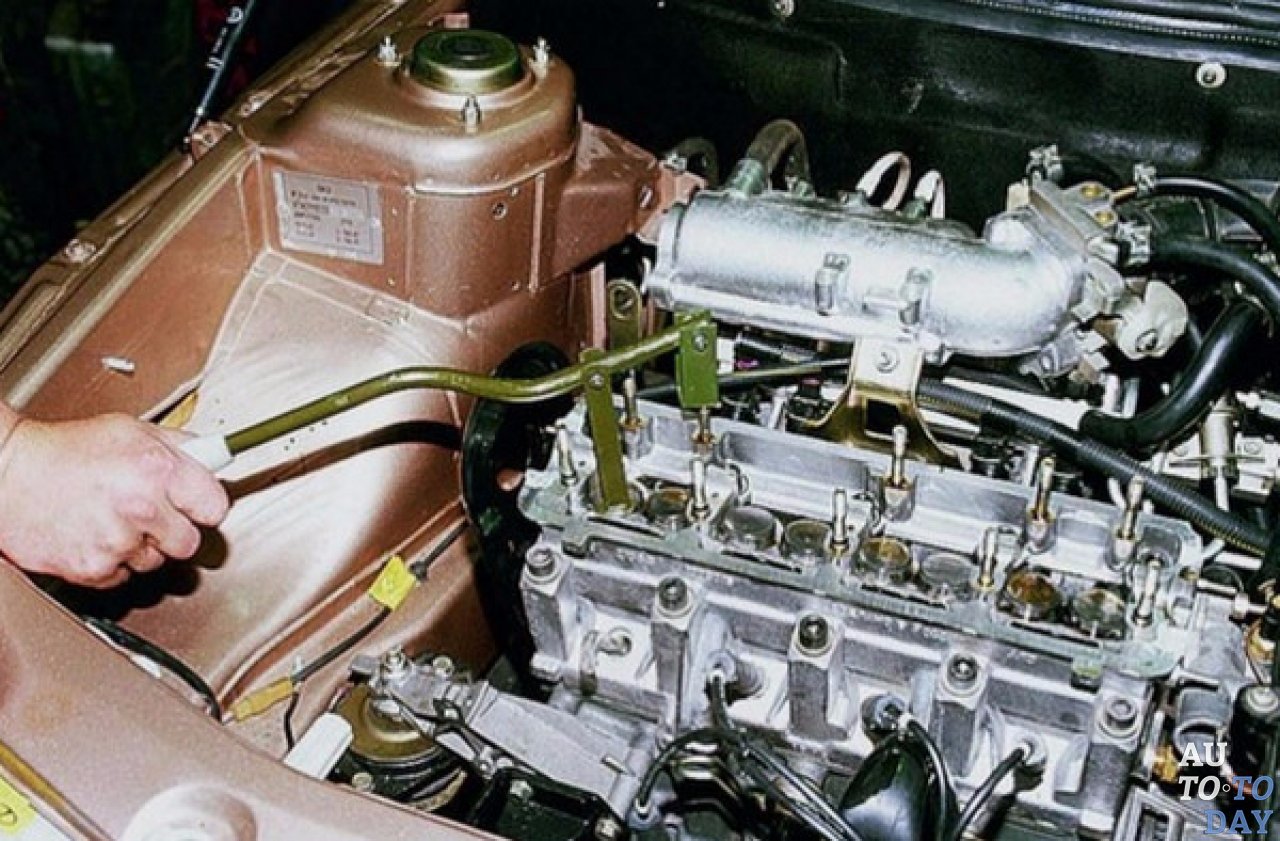

Продолжая разборку головки цилиндров, вынимают рокера с пружинной основой и исследуют место, где рокер соприкасается с пружиной. По мере выработки рокера, его верхняя часть приобретает заметное округление — при установке рокера наискось необходима более качественное регулирование зазора между ним и валом ГРВ. А если сам рокер установлен с наклоном по отношению к валу, следовательно он уже непригоден и его нужно заменить на новую запасную часть. Затем удаляются клапаны и прочие детали, вынимается вал и толкатели с шайбами для регулирования.

Проверяется состояние вновь открытых колодцев с толкателями, что действуют внутри них. В случае сильной изношенности направляющей втулки клапана при дальнейшей эксплуатации машины, толкатель отклоняется от заданной траектории, а колодцы перестают быть круглыми и принимают непривычную овальную форму. В таком случае уже недостаточно менять только направляющие — лучше не экономить и купить новую головку блока цилиндра — в крайнем случае, головка обрабатывается на расточном станке и проводится прессование бронзовой втулки.

Следом, нужно приступить к осмотру шпилек и целостности резьбы на них — при сорванной резьбе лучше заменить шпильку на новую. Тогда головка легко займет свое место, потому, что шпилька с некачественной резьбой закручивается с приложением немалых усилий, а выкручивается еще сложнее. После реставрации восстановленные, или новые запчасти возвращаются на свои места вместе с новой прокладкой ГБЦ.

Если целый ряд предыдущих операций можно было выполнить собственноручно, то для расточки блоков цилиндров необходимо нанять мастера, что имеет навыки работы на особом оборудовании. Владельцы машины вынимают блок цилиндров и отдают мастерам на расточку, а после реставрации ставят блоки цилиндров на прежнее место.

Головка цилиндра имеет достаточный запас прочности и солидный ресурс чтобы эксплуатировать его достаточно долгое время, и редко ломаясь раньше положенного срока. Цилиндры ремонтируются в основном планово, но иногда попадают под действие незамедлительного ремонта. Например, когда нужно заварить отверстие в блоке , что образовано обрывом шатунного механизма.

Иногда хозяин машины хочет расточить блоки цилиндров, не для текущего ремонта, а для того, чтобы увеличить мощность двигателя. Под воздействием такого процесса, что называется форсированием, камера сгорания увеличивается в рабочем объеме, что приводит к существенному увеличению мощности. Перед производством такой операции, тщательно просчитываются все риски, потому, что форсирование может настолько сильно расточить и блок и головку, что стенки головки могут деформироваться и прийти в негодность.

При расточке блоков цилиндра предусматривается расширение посадочных гнезд — гильзы применяются уже увеличенные в размерах. Чтобы точно знать их параметры, следует посоветоваться со специалистом, что будет проводить эту операцию. Определение новых размеров проводятся с применением нутромера.

Операция по расточке производится на специальном станке с небольшой скоростью, проявляя определенные навыки в этой сфере. При произведении расточки необходимо одновременно придерживаться размеров будущего цилиндра, не нарушать его формы и придерживаться принципам качественной обработки. Очень важно и придерживаться строгих позиций — цилиндры должны размещаться строго параллельно и перпендикулярно ложу распределительного вала. И немаловажно, чтобы во время расточки остался припуск с целью, чтобы ось не сместилась во время хонингования — заключительной операции при расточке по исправлению вероятных дефектов при предыдущей операции.

На этом капитальный ремонт двигателя ВАЗ 2109 заканчивается и необходимо собрать и установить силовую установку в прежнее положение. После заключительных этапов сборки и заполнения тосолом, техническим маслом и водой для дальнейшей эксплуатации, непременно проводится манипуляция по регулированию клапанов. эта операция будет заключительной в составе ремонта капитальным способом силовой установки.

Ремонт двигателя капитальным способом проводится после определенного пробега машины. Двигатель может быть заменен полностью, или меняются его отдельные части — чтобы определить какие детали уже износились и подлежат ремонту проводится тщательная диагностика. То, что двигатель нуждается в ремонте капитальным способом узнается по большому расходу масла, проверки компрессии и сравнении с контрольными в цилиндре. При характерных звуках двигателя и падения мощности движения силовой установки.

Когда хозяин хорошо ухаживал за своей машиной, и регулярно проводил техническое обслуживание, менял масло и воздушные фильтры, то сроки ремонта капитальным способом наступают позднее. В случае, если владелец машины пренебрегал нуждами своего транспорта, то необходимость в капитальном ремонте приближалась быстрее.

При проведении ремонта силовой установки капитальным способом снимается двигатель с помощью подъемных механизмов, устанавливается на поддон и перебирается. При сильной выработки силовой установки двигатель меняется целиком. В случает его хорошего состояния меняются только отдельные детали. Двигатель разбирается и его части помечаются для того, чтобы их установить строго на свои места. Те детали, что еще не выработали свой капитальный ресурс, снимаются, чистятся, смазываются техническим маслом и ожидают своей очереди на установку. Последовательность сборки двигателя после ремонта капитальным способом строго определена и ее необходимо придерживаться.

Головка цилиндра снимается владельцем автомобиля, но растачивается он специалистами на особом оборудовании. Расточенные цилиндры владелец машины устанавливает самостоятельно. Правильно произведенный ремонт капитальным способом обеспечивает автомобилю длительный пробег и качественную дальнейшую эксплуатацию. Если ремонт капитальным способом был произведен правильно, все части двигателя автомобиля были передраны, и изношенные заменены на новые, то такой ремонт устранит все неполадки и вернет машине легкость движения.

Установка двигателя на авто ВАЗ 2108

Для любой модели автомобиля основным узлом является его двигатель. Исправность и надежность в работе которого, играет большую роль при эксплуатации транспорта.
Поэтому, очень актуальным вопросом стоит качественный ремонт узла своими руками, без участия посторонних лиц. Прежде чем начать на ВАЗ 2108 ремонт двигателя мастера советуют ознакомиться с технологией его сборки и разборки, принципом работы, определить наиболее изнашиваемые во время движения машины детали.

Компактный, небольших размеров двигатель в переднеприводном автомобиле ВАЗ 2108 расположен в моторном отсеке поперечно. Здесь же находится коробка передач, что упрощает доступ к ремонту основных узлов автомобиля.
Критерии, по которым определяются неисправности мотора:

• Двигатель не хочет заводиться.
• Работает неустойчиво, может заглохнуть на холостом ходу.
• Нет полной мощности при работе.
• Слышен стук подшипников, расположенных на коленчатом валу.
• При резком открывании дроссельных заслонок слышен на холостом ходу двигателя стук шатунных подшипников.
• Появление «биения» поршня в цилиндре, которое сопровождается приглушенным стуком поршня.
• Стучат выпускные и впускные клапаны.
• При работе на холостом ходу давление масла недостаточное.
• Большой расход масла.
• Увеличено потребление топлива.
• Двигатель перегревается.
• В расширительном бачке быстро падает уровень охлаждающей жидкости.

При наличии любой неисправности требует двигатель ВАЗ 2108 ремонт – периодический или капитальный.

Постоянное обслуживание двигателя заключается в поддержании всех его узлов и деталей в исправном состоянии. Это отодвинет для ВАЗ 21083 капитальный ремонт двигателя, а значит уменьшит расходы на эксплуатацию машины.
Сюда относятся:

• Своевременная замена фильтров.
• Замена масла.
• Проверка давления в цилиндрах позволит дать представление о состоянии поршневой системы
• Следить за наличием охлаждающей жидкости на нужном уровне.

Нестабильная работа мотора, возникновение постороннего шума, постукивание, большой расход топлива, уменьшение мощности могут указывать на необходимость капитального ремонта двигателя. На ВАЗ 2108 капитальный ремонт двигателя включает восстановление технических характеристик агрегата до показателей, которые указывает инструкция по эксплуатации.
Капремонт двигателя ВАЗ 2108 выполняется после снятия с автомобиля и полной разборки узла.

• Снимается аккумулятор.
• Сливается из картера двигателя масло и жидкость для охлаждения из системы.

Совет: Снимать двигатель нужно вместе с коробкой передач. Опускать его нужно вниз из моторного отсека. Работы удобнее выполнять на подъемнике.

Строповка двигателя автомобиля ВАЗ 2108

• Откручиваются гайки, фиксирующие заднюю опору двигателя к кузову.
• Слегка приподняв мотор, вынимается болт, удерживающий правую переднюю опору агрегата.
• Таким же образом освобождается левая передняя опора.
• Двигатель опускается на подставки, автомобиль приподнимается и из-под него вытаскивается мотор.

Совет: Перед опусканием двигателя необходимо убедиться о отсоединении от него всех проводов и шлангов.

Капитальный ремонт двигателя ваз 21083 начинается с его разборки и составления дефектной ведомости. После тщательного обследования всех деталей, замеров размеров сопрягаемых деталей определяются этапы ремонта и его стоимость.
Детали, которые можно отремонтировать, подлежат восстановлению, пришедшие в негодность меняются на новые. По правилам для ВАЗ 2108 капитальный ремонт осуществляется после 150 000 километров пробега авто.
Ремонт начинается с замены поршневых колец и поршней, расточкой блока цилиндров. Шлифуется шейка коленвала.
Проводится визуальный осмотр стартера, генератора, распределителя зажигания. В системе охлаждения меняются шланги, термостат, ремни привода и насос. Промывается и очищается радиатор.

• На блоке цилиндров по краям постелей очищается нагар, в канавках убираются масляные отложения.
• В постели блока устанавливаются, предварительно смазанные моторным маслом, вкладыши коренных подшипников. Стопорные усики последних должны войти в пазы.
• Коленвал устанавливается в блок цилиндров.
• Моторным маслом смазываются упорные полукольца.
• С передней стороны постели устанавливается полукольцо белого цвета (сталеалюминевое), с противоположной стороны металлокерамическое (желтого цвета).
• Полукольца поворачиваются таким образом, чтобы с торцами постели их концы были заподлицо.
• Вкладыши вставляется по меткам в крышки подшипников. (Метки выполняются при разборке двигателя). Вкладыши смазываются моторным маслом. Необходимо следить, чтобы усики для фиксации вкладышей вошли в пазы расположенные на крышках.
• Устанавливаются по меткам крышки коренных подшипников. Метки нанесены соответственно с номерами цилиндров. На пятой и второй крышке нанесены по две метки.

Установка крышек коренных подшипников

• Моторным маслом смазываются резьба и торцы головок крепежных болтов.
• Затягиваются с определенным моментом болты: сначала третьей крышки, потом второй, четвертой, первой и пятой. После того как болты были затянуты на три оборота проворачивается коленвал. Его вращение должно быть легким без заеданий.
• Прокладка масляного насоса «приклеивается» к блоку, для чего ее лучше смазать небольшим слоем смазки, излишки которой удаляются.
• Масляный насос ставится на место и фиксируется болтами.
• На место устанавливается держатель заднего сальника.
• В поршень вставляется шатун в соответствии с ранее выполненными метками. При этом номер детали на шатуне должен быть обращен в сторону противоположную от прилива имеющегося на бобышке поршня.
• С помощью специального приспособления запрессовывается поршневой палец. Для этого до 240 °С нагревается верхняя головка шатуна. Шатун зажимается в тисках, на него устанавливается поршень таким образом, чтобы совпали отверстия под палец.
  Правильная установка поршневого пальца обеспечивается прижимом бобышкой в направлении запрессовки к верхней головке шатуна.
• Поршневой палец после охлаждения смазывается через отверстия, расположенные в бобышках поршня.
• С двух сторон на поршневом пальце устанавливаются стопорные кольца.

Совет: Необходимо следить за четкой установкой колец в канавках поршня.

Каким образом правильно выполнить на ВАЗ 2108 капремонт двигателя можно посмотреть на видео.

Капитальный ремонт двигателя ваз 21083 своими руками завершен. Установка узла на машину выполняется в обратной последовательности его снятию.

Совет: Затяжку резьбовых креплений деталей передней подвески и опор двигателя окончательно выполнять после того как автомобиль будет установлен на пол.

• Привод передних колес подсоединяется к коробке передач после замены стопорных колец на хвостовиках со шлицами, расположенными на внутренних шарнирах. Нельзя устанавливать стопорные кольца, ранее уже использованные.
  В противном случае во время движения авто может отсоединиться от коробки передач привод передних колес.
• Заливаются в систему охлаждения мотора жидкость, масло в коробку передач и картер двигателя.
• После установки на авто двигателя ВАЗ 21083 ремонт заканчивается регулировкой дроссельной и воздушной заслонок карбюратор, привода сцепления, развал и схождение передних колес.
• Включается двигатель и проверяется отсутствие подтекания масла, охлаждающей жидкости и топлива. Проверяется давление масла.
• На слух работа двигателя должна быть ровной, без постороннего шума и стука.
