Ремонт рулевой рейки ВАЗ-2109 своими руками: видеоинструкция

Если вы заметили признаки неисправности рулевой рейки, то не всегда это означает, что необходима полная замена этого узла. В ряде случаев достаточно провести ремонт. В магазинах для этого продаются специальные комплекты. Разберемся, в каких случаях необходимо проводить ремонт рулевой рейки ВАЗ-2109.

Признаки неисправности

При помощи рулевой рейки команды водителя передаются поворотным рычагам, которые при помощи передних тяг управляют колесами. Ремонт необходимо проводить, если вы заметили следующие признаки:

• скрежет в области рулевого колеса;
• люфт руля;
• протечки смазки через уплотнитель;
• рулевое колесо периодически стопорится.

Такие проблемы приводят к тому, что управление транспортом станет опасным. Для начала вам нужно будет провести диагностику, а после обнаружения неисправности, сделайте ремонт поврежденного узла. Перечисленные симптомы могут быть признаками других проблем с рулевым механизмом, но чаще всего неисправность кроется именно в рейке.

Читайте также: Регулировка клапанов на ВАЗ-2109

Процесс съема узла

Вы не сможете провести диагностику, если не демонтируете механизм. Это достаточно трудоемкая работа, связанная с разборкой сразу нескольких узлов. Существует несколько способов демонтажа, приведем один из них:

1. Зафиксируйте автомобиль так, чтобы его передняя часть была выше задней. Установите под колеса башмаки, чтобы он не сдвинулся с места. Снимите передние колеса.
2. Чтобы у вас был полный доступ к рулевой рейке, отключите провода и адсорбер газов. Отведите эти детали в сторону.
3. Рулем выровняйте колеса и около педалей открутите болт шлицевого соединения. Для этого вам потребуется накидной ключ или карданная головка.
4. Очистите гайки рулевых тяг от грязи, после чего начните скручивать их плоскогубцами, а потом снимите их до конца накидным ключом.
5. Съемником демонтируйте тяги.
6. От картера рулевой рейки открутите тяги. Можно снять из вместе с картером, а окончательно их разобрать в тисках.

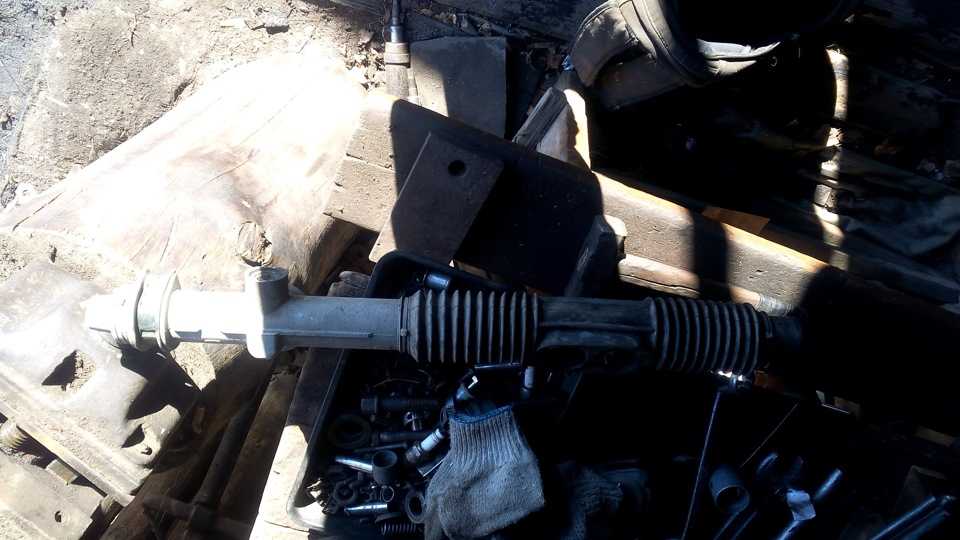

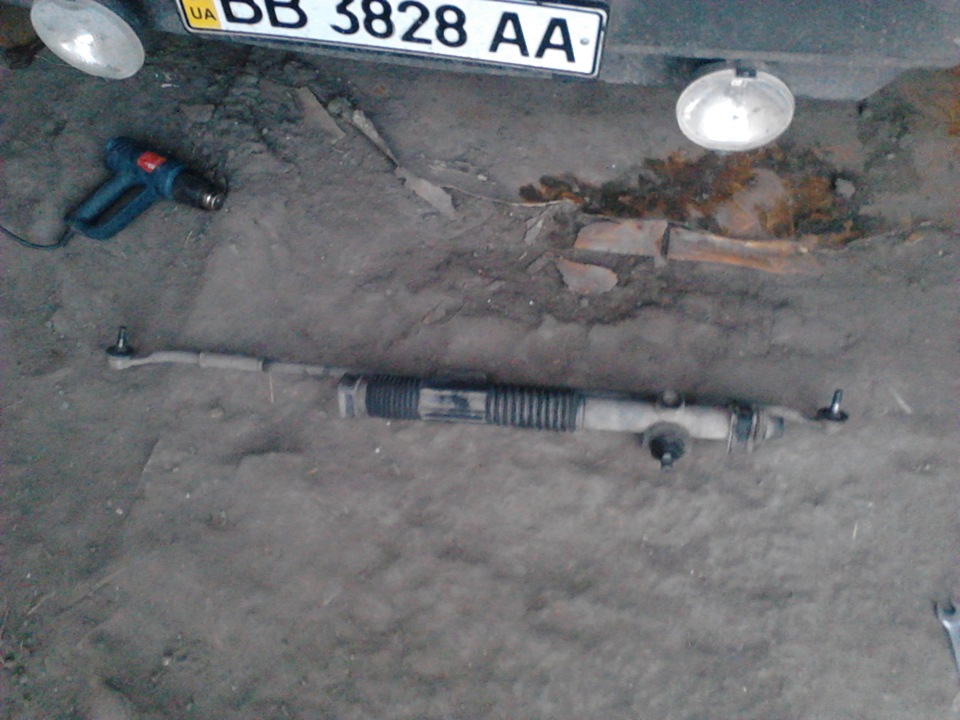

7. Рейку вытащите через колесную арку. Очистите ее от загрязнений и зажмите в тисках для последующего ремонта.

На этом этапе вы можете поставить на свой ВАЗ-2109 новый механизм и провести сборку в обратном порядке. Второй вариант – провести ремонт рейки.

Он отнимет у вас немало времени, но сэкономит деньги.

Читайте также: Схема подкапотной проводки на ВАЗ-2109

Как самостоятельно провести ремонт

Для ремонта своими руками вам потребуется приобрести специальный комплект из мелких комплектующих механизма, состоящий из: игольчатого и опорного подшипника, пластиковой втулки, прокладок, колец, рейки, кожуха и стяжек для пыльника. Существует два вида комплектов: для капитального и частичного ремонта. Лучше всего брать первый вариант, так как неизвестно что вам потребуется заменить в процессе разборки реечного механизма.

Ремонт проводится следующим образом:

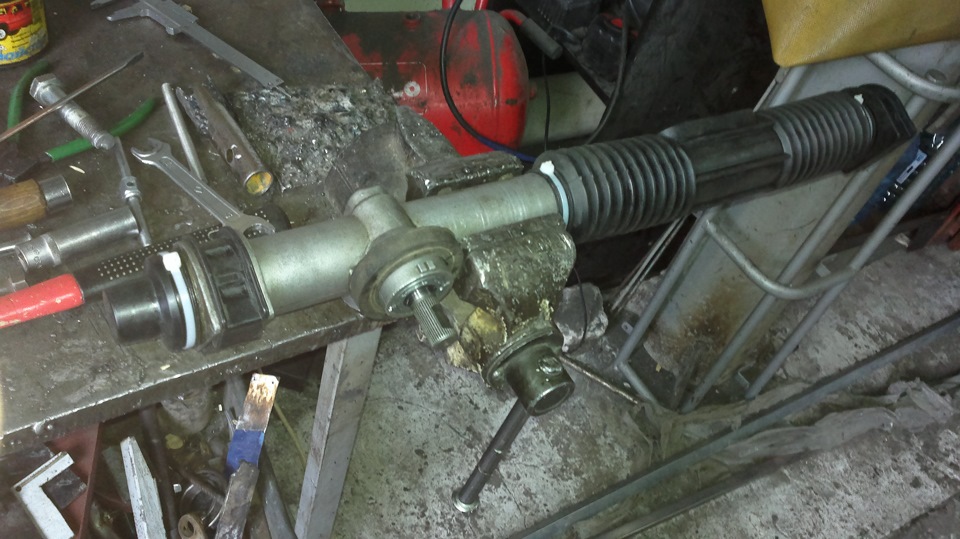

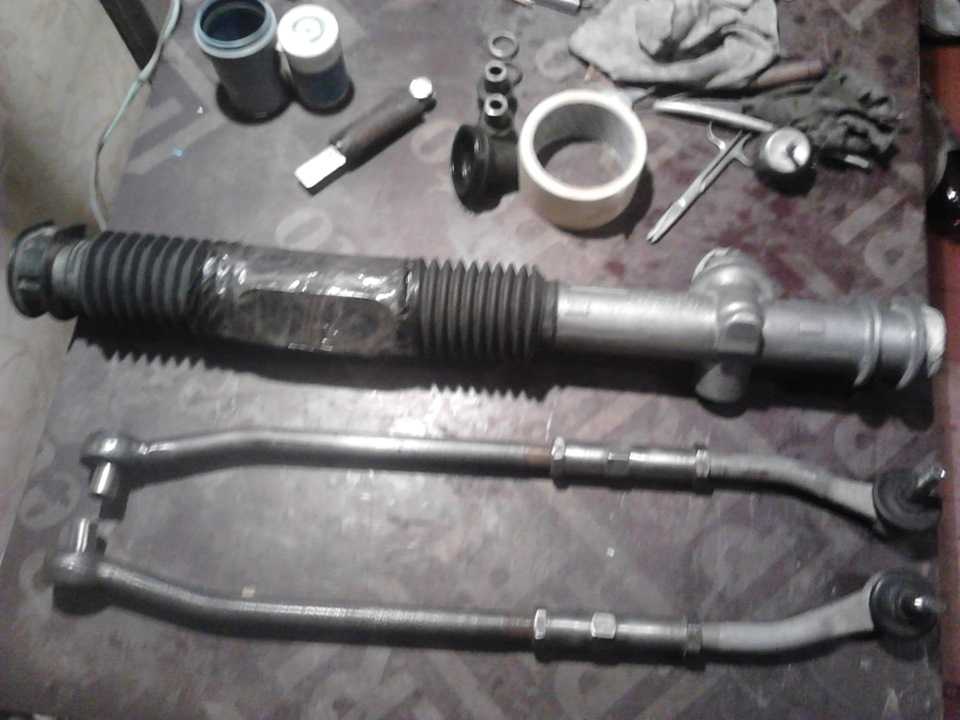

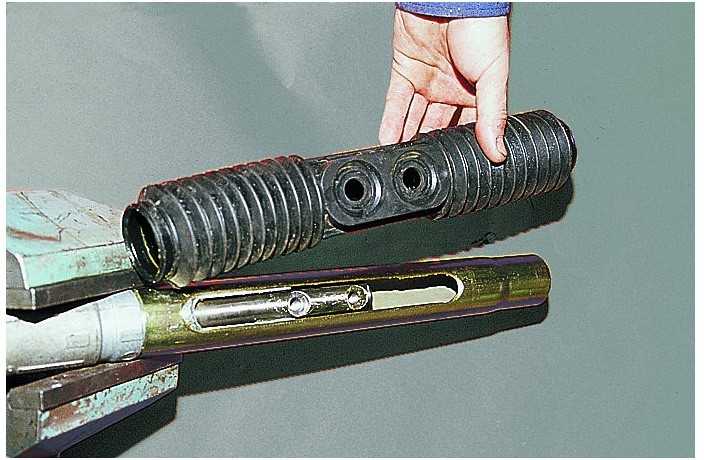

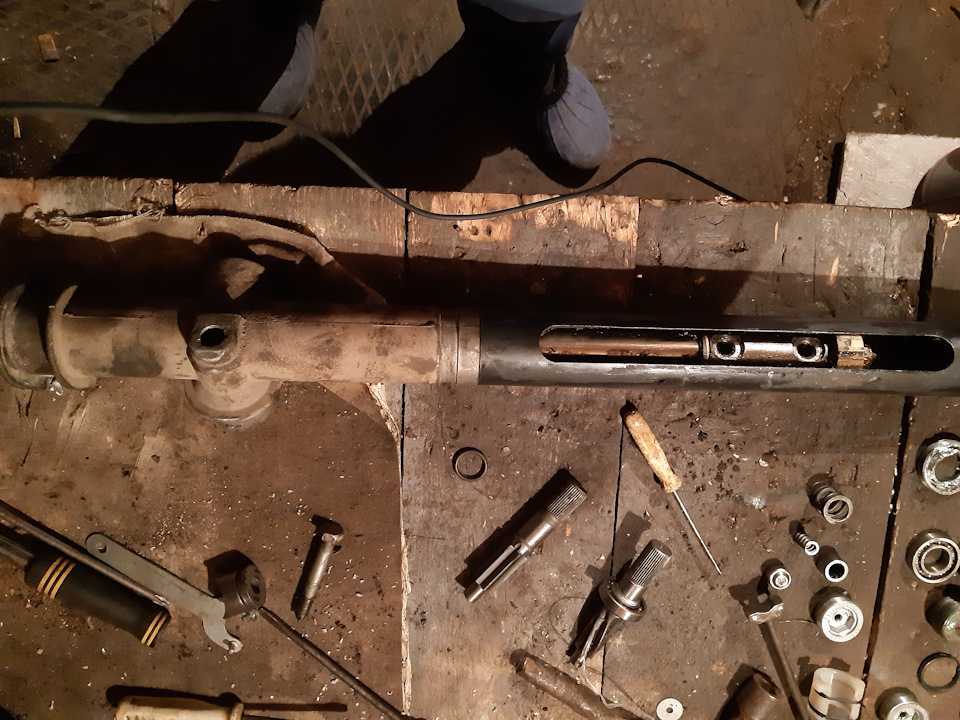

1. Удалите с рейки торцевые колпачки, упоры и пыльник. Оценивайте состояние каждого снятого элемента. Те, что имеют повреждения, необходимо будет заменить.
2. Восьмигранником снимите резьбовые пробки, чтобы получить доступ к пружинам, стопорным кольцам и упорным втулкам.
3. Снимите подшипник и оцените его состояние. При малейших подозрениях на неисправность, стоит поставить новый.
4. Извлеките приводную шестерню и саму рейку.
5. Замените втулку приводного вала, установив новые резиновые части.
6. На втулке часто имеет еще одна резинка, которая защищает ее. Сначала установите эту запчасть в картер, а потом острым ножом срежьте лишнюю резинку.

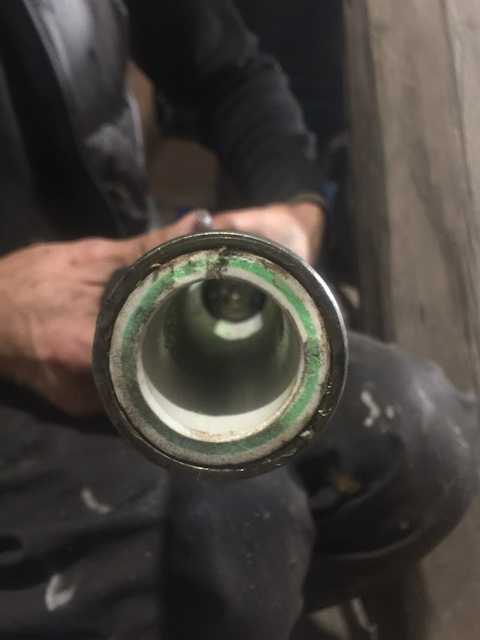

7. Если у вас есть специальный съемник для игольчатого подшипника, то воспользуйтесь им. В противном случае вам потребуется взять дрель с установленным в ней сверлом диаметра 1.5 миллиметра. Сначала сделайте сверлом отверстие, которое ослабит торец подшипника, а потом выбейте его пробоем из картера.
8. Очистите картер от мусора и загрязнений. Металлическую стружку, оставшуюся после сверления, перемешайте с суперклеем и утрамбуйте в сделанном отверстии.
9. Смазкой Литол-24 тщательно обработайте все подвижные части рулевой рейки, в том числе и ШРУСы.
10. Выполните обратную сборку, устанавливая на рейку новые запасные части.

Преимущество самостоятельного ремонта в том, что вы сэкономите на нем деньги. Если вы не уверены в своих силах, лучше всего заменить узел целиком или обратиться в автосервис с хорошей репутацией.

Как часто необходимо регулировать части рулевой рейки

После проведенной замены или ремонта, за состоянием этого узла необходимо будет тщательно следить:

• через каждые 300 километров пробега нужно подтягивать крепежные элементы, так как они расшатываются от вибрации;
• через 1000 километров необходимо проверять состояние пыльников и при необходимости производить замену;
• каждый раз во время движения наблюдайте за рейкой, если вы заметили, что она издает посторонние звуки, то срочно отправляйтесь на ремонт.

Читайте также: Почему не включается задняя передача на ВАЗ-2109

Оценка состояния пыльников крайне важна так как, в зависимости от качества материала, они могут выйти из строя через 1 тысячу километров, а могут служить и более 10 тысяч.

Ремонт рулевой рейки нельзя назвать крайне сложным. Проблему может составить только снятие игольчатого подшипника. Все операции необходимо проводить крайне аккуратно, ведь в противном случае, вам придется через короткий промежуток времени менять рулевую рейку в сборе.

Делаем ремонт рулевой рейки ВАЗ 2109 своими руками

Если вы однажды, сидя в своем автомобиле, при повороте руля на месте, услышите какой-то посторонний шум или хруст в районе рулевой рейки, то смею вас огорчить – у вас неисправна рулевая рейка , и как вы понимаете вам не избежать ее ремонта. По-идее, можно в качестве альтернативы ремонта подтянуть гайки те, что на рулевой рейке при помощи специального ключа. Этот способ даст положительный результат, однако, будет иметь свои последствия. Потому что, если затянуть сильно гайку, увеличится сопротивление, что приведет к затруднительному вращению самого руля. Могут быть также и гораздо серьезные последствия, к примеру, заклинивание руля, что во время движения является просто недопустимым!

Ремонт рулевой рейки ВАЗ-2109 своими руками — дело вполне реальное и выполнимое. Если вы решились произвести ремонт сами, рекомендую вам обзавестись помощником, он, поверьте, вам не помешает. Из инструментов вам понадобится жидкость WD-40, а также съемник рулевых тяг, оба инструмента можно недорого приобрести в любом автомагазине или авторынке.

Итак, давайте разберем алгоритм выполнения ремонта. Первое что необходимо сделать — это приподнять переднюю часть машины для того, чтобы обеспечить полное обвисание передних колес. При этом не забудьте обязательно подложить под заднюю пару колес протискатнные бруски, или, если имеются противооткатные упоры. После этого снимите передние колеса, заодно проверьте состояние пыльников на рулевых пальцах.

Выполнив все это, вам необходимо получить доступ к самому креплению рулевой рейки. Для этого необходимо отсоединить газовый адсорбер, а также сигнализационную сирену, если таковая имеется. Затем снимите клемму с адсорбера с проводками, после этого отведите их в сторонку, насколько это вам позволит длина шланга. По завершению демонтажа всех вышеперечисленных узлов, у вас образуется необходимый доступ к креплению рулевой рейки. Если на вашем авто установлена б/у рулевая рейка, обратите внимание на состояние сайлент-блоков и пыльников чехла. После этого установите рулевое колесо в исходное положение (оба колеса должны быть расположены прямо). При помощи накидного ключа, либо головки для карданного шарнира, постепенно выкрутите болт из шлицев, находящихся возле педального узла. Дальше, произведите очистку узла, на котором рулевая тяга крепится к подвесочным стойкам от всяческих загрязнений. Как только очистка закончилась, с помощью пассатижей произведите вытаскивание стопорного шплинта из соединений, затем открутите гайку рулевого наконечника.

Идем дальше. Выполнив все предыдущие шаги, установите съемник. Затягивайте гайку, при этом постукивая снизу молотком по съемнику, делайте это «чувствуя», постепенно, до тех пор, пока палец рулевого наконечника не выйдет из недр конусных соединений. Потом, под капотом и открутите гайки те, что находятся на рулевой рейке. При помощи отвертки, снимите рейку с креплений, после чего можете вытащить ее через отверстие в колесной нише. После этого приступайте непосредственно к процессу самой установки рулевой рейки. Для того, чтобы выставить правильное среднее положение рейки, следует сначала установить рулевые пальцы, после этого в салоне поставить вал на шлицевые соединения.

В салоне автомобиля, у рулевого вала, есть свободный ход, именно по этой причине его легко можно установить в необходимом вам положении. Будьте очень внимательными и осторожными, поскольку в рулевой рейке есть выточка под болт хомута, и установить ее нужно таким образом, чтобы хомут стал против выточки. Такая операция позволит вам в результате, без всяких дополнительных усилий выставить болт в исходное положение.

После этого вы с уверенностью можете выполнять полную сборку рулевого узла, помните, что она осуществляется в обратной последовательности. В случае если вам захотелось или была такая необходимость, заодно заменить и рулевые тяги, то вам необходимо будет обязательно произвести настройку развал-схождения.

Вот собственно и все! Теперь вы убедились, что сделать ремонт рулевой рейки своими руками не составляет большого труда, при этом экономит ваши кровные, а также добавляет вам драгоценного опыта. Дерзайте, и у вас непременно все получится!
