Защита двигателя автомобиля — для чего нужна, из чего делают и что выбрать

Расскажем про защиту картера двигателя машины. Для чего нужна, из чего делают (сталь, алюминий, композит). Как установить своими руками и что автолюбителю лучше ставить в итоге.

Зачем нужна

Защита мотора – устройство, которое защищает узлы и агрегаты автомобиля от механических повреждений. Полезна для авто с маленьким клиренсом. Крепится болтами на днище машины прямо под мотором или коробкой передач. Также предотвращает угон, затрудняя доступ к проводке. Иногда преступники перекусывают провод, который идет с аккумулятора на электрооборудование и сигнализацию. Он расположен низко и установленная защита скрывает его.

Защита не способствует перегреву двигателя. Когда автомобиль движется, воздушные потоки проходят через радиатор спереди и охлаждают мотор. Она полезна зимой, т.к. с ней двигатель остывает несколько медленней, чем без неё. Также дополнительно наклеивают шумоизоляцию, чтобы меньше гремела.

Для замены масла в защите картера имеются необходимые отверстия с пластиковыми заглушками, которые просто открыть. Если нет — можно изготовить самостоятельно, чтобы при каждой замене масла не откручивать все болты. В ней прорезается отверстие размером 70 x 70 мм под сливной пробкой. Из листа металла вырезается кусок размером 90 x 90 мм. Закрываем отверстие двумя саморезами (не должны касаться поддона двигателя). Когда откручиваем сливную пробку, то снимаем один саморез и поворачиваем крышку в сторону.

Защиту приходится иногда снимать, когда меняют масляный фильтр, а доступ только со стороны днища. Хотя на некоторых изделиях реализован лючок для замены фильтра без снятия, что сэкономит деньги на снятие/установке. Во многих машинах есть возможность открутить масляный фильтр сверху.

Оригинальную защиту моторного отсека легко установить без подгонки. Не потребуется сверлить в днище авто отверстия, т.к. зачастую крепится с помощью штатных крепежных болтов. И не верьте мастерам, которые утверждают, что она крепится только на сварку. Иначе её нельзя будет снять.

Почему не устанавливают с завода

Не выгодно производителю, т.к. она стоит денег, а значит снижается заработок.
Мощная защита может повлиять на поведение кузова при аварии, поэтому требуются дополнительные краш-тесты. Поэтому концерны Шкоды и Фольксвагена ставят защиту только из ударопрочного пластика.
Надо проверять влияние защиты на температурный режим мотора.
Снижается дорожнй просвет, а значит ухудшаются параметры авто для покупателей.

Какие бывают

Существует две разновидности защиты для машины: композитные (пластиковые) и металлические.

Металлические делятся на: алюминиевые, стальные и сделанные из нержавеющей стали. Композитные появились недавно, но стали популярны среди автолюбителей. Под понятие «композитных» попадают несколько видов искусственных материалов — стеклопластик, карбон или кевлар.

По сравнению с металлической, защита двигателя автомобиля из композитных материалов обладает следующими преимуществами:

Более высокая прочность и жесткость при той же толщине;
Не подвержена воздействию влаги, не ржавеет;
Не оказывает негативного влияния на безопасность при столкновении;
Имеет малый вес;
Не изменяет клиренс автомобиля.
Обладает свойствами шумопоглощения благодаря волокнистой структуре;

Главный минус композитной защиты картера — большая стоимость чем у металлической.

Стальные защиты сделаны из обычной листовой стали и являются самым дешёвым товаром. Алюминиевые — дороже, т.к. сам материал дороже. У них высокая жёсткость, отличаются повышенной прочностью. Защита из нержавеющей стали по функциям приближена к продукции из алюминия, но цена выше, благодаря эффектному внешнему виду.

Алюминиевая защита двигателя и КПП применяются в автоспорте и предназначены для других целей — увеличении жесткости кузова.

Например, на спортивных авто нередко можно увидеть пластиковые фартуки, которые обладают малым весом и сделаны из сверхпрочного материала. Ставить их на гражданские автомобили нет смысла — слишком дорого и не практично.

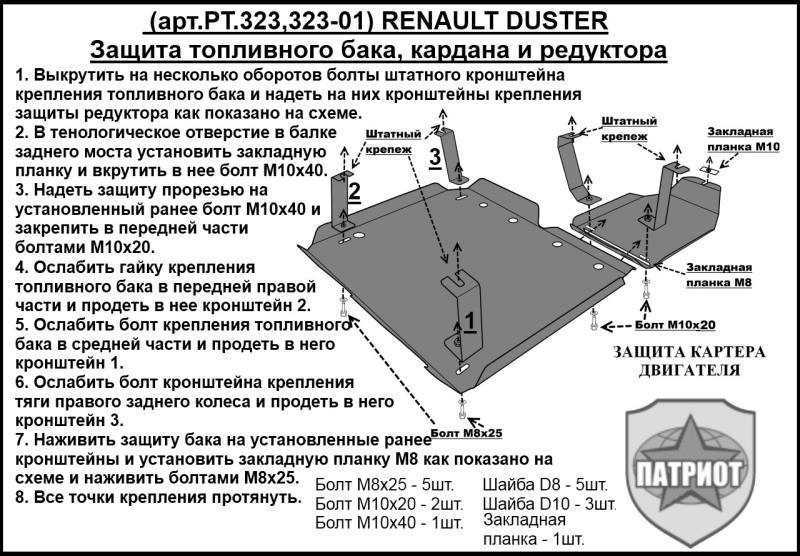

Как установить самому

Если приобрели защиту мотора у официального дилера — то проблем с самостоятельной установкой не возникнет. Все отверстия на днище автомобиля должны совпадать с отверстиями на защите. Не надо ничего сверлить и подгонять. Просто берём инструкцию, откручиваем нужные болты и ставим. Если делаете своими руками, то понадобиться помощь помощника, т.к. поднимать стальное изделие весом в 5-8 кг нелегко.

Если купили неоригинальную продукцию в магазине или на рынке, то могут возникнуть проблемы. Отверстия не будут совпадать. Придётся рассверливать и подгонять под нужные размеры. Если неуверенны в своих силах, то в автосервисе за установку защиты возьмут от 500 до 1000 ₽.

При выборе защиты двигателя и КПП следует ориентироваться на жёсткость изделия. Оптимальная толщина считается от 3 мм. Если материал недостаточно жёсткий, она будет гнуться при малейшем ударе. Защита для мотора с малой жёсткостью не эффективна и не защищает мотор и коробку при ударе.

Установка защиты картера двигателя собственными силами

Цивилизация нас разбаловала, уважаемые автолюбители. Это касается многих сторон жизни, но мы ведь не на философском форуме.

Поэтому речь идёт о некоторых ремонтных работах на автомобиле, которые лет двадцать назад, мы бы выполняли не задумываясь. Был бы автомобиль.

Сегодня, для того, чтобы защитить картер двигателя уже готовой системой, мы обязательно обращаемся в автосервис. Только потом, получив счёт, в котором оценена и работа, и сама защита картера двигателя, делаем круглые глаза, и приговариваем, что, мол сами бы могли это сделать. Но, уже поздно. Кошелёк «похудел».

И это всё о ней – защита двигателя автомобиля

Защита картера на многих автомобилях не является обязательной конструктивной деталью. Некоторые производители авто ставят т.н. пластмассовый пыльник перед двигателем. Его основной функцией является защита моторного отсека от попадания грязи и воды, не более.

Оригинальная защита двигателя так же не предусмотрена у многих моделей авто, поэтому на рынке представлены аналоги, которые после некоторой доработки, можно устанавливать на ваш автомобиль.

Собственно, а для чего? Само название элемента «защита двигателя автомобиля» не оставляет сомнений в том, какую задачу он выполняет. Но, конкретизировать лишним не будет.

Для чего нужна установка защиты картера двигателя

Масляный картер или поддон картера – не что иное, как тонкостенная ёмкость для моторного масла. Располагается он под двигателем. Пробоина, равно как и нарушение геометрии картера (вмятина) нарушают систему смазки с вытекающими печальными последствиями для двигателя.

В автомобилях с поперечным расположением двигателя в зоне опасности находится как поддон картера, так и КПП.

Авто с продольным расположением двигателя требуют, как правило, защиты поддона, а КПП находится в безопасности, но, относительной.

Основные требования к защите поддона картера

Принцип действия защиты картера двигателя заключается в том, что при наезде на какое-либо препятствие энергию удара принимает на себя именно защита. Часть этой энергии передаётся на кузов. Основное требование к креплению защиты двигателя заключается в том, что установка защиты должна производиться к жёстким конструкциям кузова (рамы).

жёсткость защиты двигателя должна обеспечить деформацию лишь в пределах зазора между листом защиты и масляным картером. При установке защиты двигателя не следует забывать о том, что она не должна уменьшить дорожный просвет. Иначе вы будете постоянно цепляться защитой за препятствия.

Требования к жёсткости защиты основаны и а безопасности водителя и переднего пассажира. Ведь по заводским параметрам, при лобовом столкновении, двигатель авто должен уходить вниз, а не в салон.

Именно поэтому, у защиты двигателя должен быть конструктивно предусмотрен уклон вниз.

прочность должна быть заложена в самом листе защиты. Если в нём слишком много технологических отверстий, то вряд ли такая защита будет прочной.

Особое внимание следует уделить при выборе защиты местам её крепления к автомобилю. Установка защиты картера должна предусматривать крепление только к силовым элементам кузова: балка, лонжероны, подрамник двигателя.

вес не должен быть нагрузкой на переднюю часть авто. Как правило, оптимальным считается вес металлической защиты двигателя в пределах 7-15 кг.

К конструкции защиты предъявляются определенные требования, такие как, например, расположение технологических отверстий. И они должны соответствовать именно данной модели автомобиля.

Речь идёт, в первую очередь, о:

местах креплений к кузову авто;

слива масла из двигателя и коробки переключения передач;
вентиляции масляного картера.

Крепление защиты может быть разнообразным: специальные болты, кронштейны, лапки из металла, поперечные конструкции и т.д. Нелишними будут и демпфирующие подушки, если они предусмотрены в комплекте. Если нет, то стоит о них позаботиться самому.

Существующие виды защиты двигателя автомобиля

Конструкционная сталь – наиболее распространённый вариант. Как говориться, цена – качество. С учётом того, что у стальной защиты методом штамповки выполнены рёбра жёсткости, она является достойной своего названия. В случае деформации, стальная защита относительно легко выправляется.

Алюминиевая защита – лёгкая, но очень дорогая конструкция. Жёсткость – прочность не уступают стальной, но на алюминиевой защите не делают рёбер жёсткости.

Пластиковая защита. Может выполняться из различных композиционных материалов: стеклоткань, карбон (углеткань), кевлар (дорогое удовольствие). Недостаток таких защит картера двигателя – при резких ударах они крошатся или ломаются. Выигрывая в весе, мы проигрываем в прочности при сосредоточенном ударе.

Выбирая пластиковую защиту, обязательно обратите внимание на наличие металлических втулок в местах крепления. Выбирая пластик, проверьте то ли вам пытаются продать.

Нередко, при близком рассмотрении, например, нужно стереть верхний слой краски и убедиться, что цвет волокна соответствует своему названию. Ну, чтобы «ушлый» продавец не попытался продать вам стеклоткань вместо кевлара.

У стеклоткани цвет волокон белый, у углеткани – чёрный, у кевлара – зеленоватый с золотом.

Следует не забывать, что установка защиты двигателя автомобиля не является панацеей. Это лишь средство для снижения последствий неправильно выбранного вами стиля езды и невнимательности.

Удачи вам при выборе защиты двигателя. И, помните, что даже с защитой, препятствия нужно замечать и стараться проехать как можно аккуратнее.
