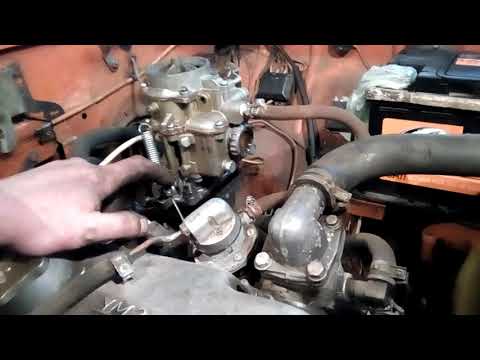

Карбюратор К 135: устройство и регулировка

Восьмицилиндровые бензиновые двигатели ЗМЗ 53 (их часто называют ГАЗ 53, хотя это неправильно) применялись на огромном количестве различной техники: грузовых автомобилях ГАЗ, автобусах ПАЗ и КАВЗ. Несколько версий двигателя продолжают выпускаться и в наши дни.

Система питания

Все двигатели ЗМЗ 53 оснащались системой питания с карбюратором. Помимо этого устройства, в систему входил топливный насос, бак или система баков для хранения запаса топлива, фильтры и трубопроводы для связи узлов системы. Ниже будет рассмотрено общее устройство основного узла системы питания – вертикального карбюратора К 135.

Общее описание

Эта модель пришла в 1985 году на смену модели К 126. Появление нового устройства было связано с модернизацией семейства двигателей ЗМЗ. Корпус нового карбюратора не изменился, фактически поменялись лишь проходные сечения жиклеров.

На корпусе добавился штуцер вакуумного трубопровода клапана для системы рециркуляции отработавших газов.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Общее устройство

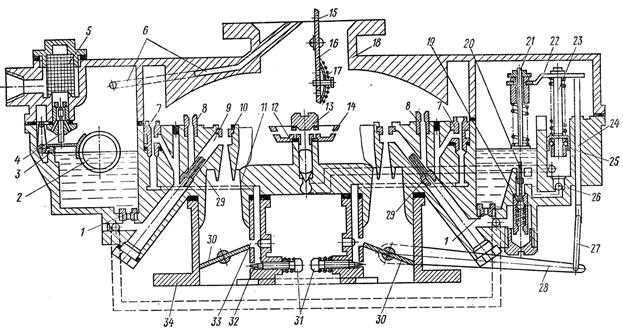

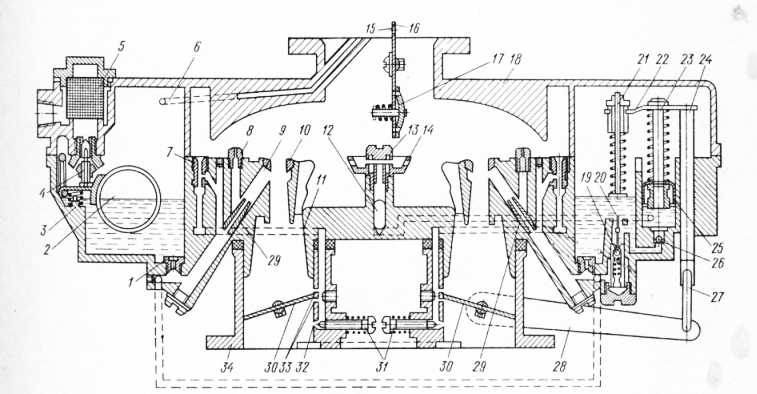

Схема карбюратора К 135 достаточно проста. Фактически он представляет собой два независимых узла, собранных в одном корпусе и объединенных общей поплавковой камерой. Соответственно, имеются и две дозирующие системы. В их состав входит основной диффузор, в сужении которого расположен распылитель топлива. Ниже находится смесительная камера, выход смеси из которой регулируется заслонкой газа.

Заслонки имеют общую ось, чем обеспечивается практически одинаковый объем воздуха, проходящего через камеры карбюратора. Ось заслонок связана тягами с педалью акселератора автомобиля.

Дозирующая система обеспечивает подачу топлива в пропорциональном отношении к подающемуся воздуху. Ключевым элементом системы является диффузор с узким каналом. При прохождении через него воздуха создается пониженное давление, зависящее от скорости проходящего потока. За счет этого явления осуществляется забор топлива через главный топливный жиклер из поплавковой камеры. Доступ к этим жиклерам возможен без разборки карбюратора и осуществляется через винтовые пробки в корпусе поплавковой камеры.

Уровень топлива автоматически регулируется игольчатым клапаном и связанным с ним поплавком. На старых моделях карбюраторов в стенке камеры имелось контрольное окно. Для поддержания состава смеси карбюратор К 135 оснащен системой компенсации с воздушным торможением топлива.

При малых оборотах расход воздуха мал и наблюдается недостаток разрежения в дозирующем узле. Для обеспечения работы двигателя в таком режиме применяется система холостого хода.

Для наиболее полной реализации мощности двигателя и динамичного разгона карбюратор К 135 оснащен экономайзером и ускорительным насосом. Из дополнительных систем стоит отметить пусковое устройство и ограничитель оборотов мотора.

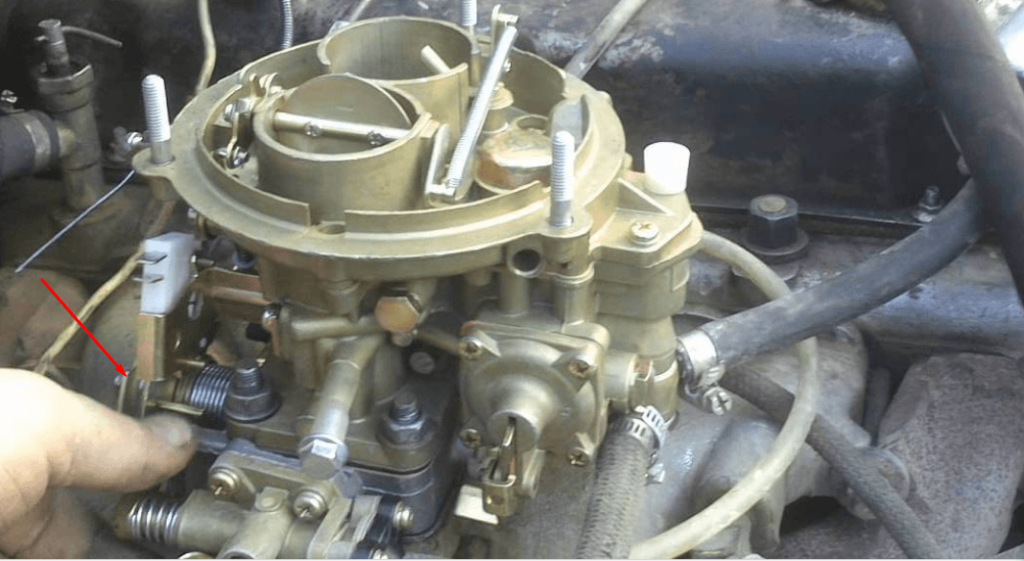

Настройка

Этот элемент авто достаточно прост по конструкции и не требует большого внимания при правильной эксплуатации. Регулировка карбюратора К 135 включает в себя настройку пускового устройства, контроль уровня топлива в камере и настройку системы холостого хода.

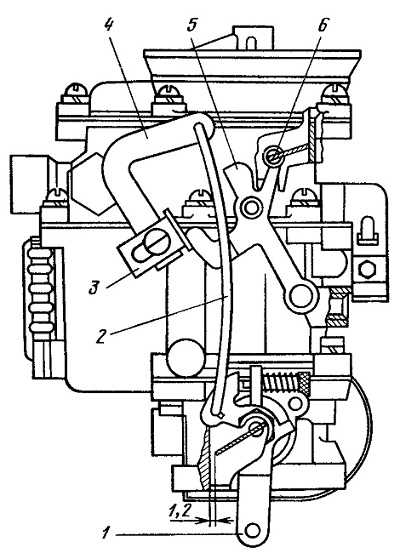

При регулировке устройства пуска необходимо закрыть воздушную заслонку, которая через тягу переведет заслонку газа в пусковое положение. Зазор между заслонкой газа и стенкой камеры должен быть в пределах 1,2 мм. Регулировка устройства заключается в выставлении этого параметра и выполняется при помощи регулировочной планки в приводе заслонок. Легкий запуск холодного двигателя возможен только при указанном зазоре.

Еще одним важным этапом регулировки карбюратора К 135 является выставление уровня топлива в поплавковой камере. Для этого замеряют расстояние между поплавком и плоскостью крышки. Оно должно быть 40 мм. Замер осуществляется на снятой крышке в перевернутом состоянии. Регулировка расстояния производится изгибанием язычка привода иглы клапана. При этом он не должен иметь повреждений и вмятин. Окончательный контроль уровня топлива производится на установленном карбюраторе.

Ремонт

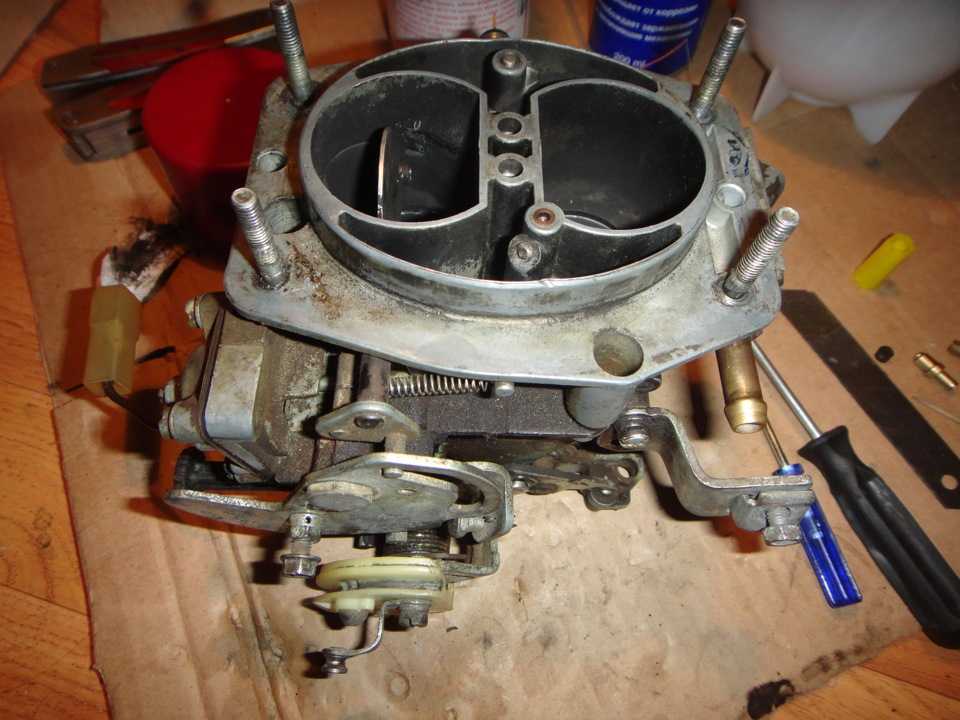

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса. Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

Газ 53 регулировка клапанов — советы эксперта

Газ регулировка клапанов

Здравствуйте Уважаемые друзья! Сегодня мы научимся регулировать клапана. Вернее будет сказать правильно научимся регулировать клапана. Я буду описывать как сам делаю регулировку клапанов на двигателях Змз 511. Вообще то, регулировка клапанов: где они регулируются обычным способом ( я имею ввиду под понятием «обычный способ» ключ, отвертку и щуп) будь то Газончик, будь то Зил или двигатель л/а, да хоть дизельный двигатель.

Клапана регулируются примерно одинаково, надо просто соблюсти на сколько градусов крутить коленвал или распредвал. И обязательно величину зазора, для каждого двигателя свои параметры. (Есть разница даже между впускными и выпускными клапанами, но это не так критично). Не могу еще не сказать что есть еще двигателя где зазоры клапанов регулируются не щупом, а так называемыми пятаками:

то есть величина нужного размера зазора подгоняется толщиной подходящего пятаки. Пятаки, как я думаю Вы догадались, бывают разной толщины и толщина у них меряется с помощью микрометра-микронами. Так то на них размеры выжжены лазером, но бывает такое что размер не видно, протерт, вот тут и приходит на помощь микрометр. Такой способ регулировки пока на наших отечественных грузовиках не встречается (про иномарки не берусь говорить не знаю). А вот на л/а такой способ уже давнооо применяется как первые переднеприводные ВАЗы начели выпускать с тех пор и посей день применяется. Еще есть один вид двигателей, где вмешательство наше не требуется, то есть клапана регулировать не нужно. Зазоры на клапанах регулирует специальный гидрокомпенсатор, вернее зазора нет он компенсируется специальным гидрокомпенсатором.

Правильная работа гидрокомпенсаторов зависит непосредственно от давления масла в двигателе. Но это отдельная тема как нибудь про это напишу, но не сегодня и так не много отвлекся от темы.

Регулировка клапанов на двигателе ЗМЗ 511!

Первый способ!

И так как я уже говорил буду описывать как сам регулирую. Пока не каких проблем и жалоб не было.

В первую очередь нужно вскрыть клапанную крышку и снять коромысла.

А зачем снимать спросите Вы, затем что бы проверить нет ли выработки на коромыслах. Если у двигателя уже много моточасов то выработки на коромыслах не избежать. На каком месте появляется выработка я указал стрелочкой на картинке

Плоскость которая указана на картинке должна быть именно такой. Если же есть выработка то нужно от нее избавится. Нужно коромысла зажать на тиски и плоским напильником (рашпилем) довести до такого состояния чтобы не было не каких выработок. Иначе удачи не видать :). И так с каждым коромыслом. При этом не обязательно снимать коромысла с оси коромысел, как показано на картинке, можно выровнять, то есть избавится от выработки и в собранном виде.

И так мы выровняли коромысла избавились от выработки теперь установите на место коромысла и продолжим.

Теперь снимаем крышку распределителя зажигания (трамблера). Можно вообще, крышку трамблера со свечными проводами, убрать в сторону чтобы не путались под ногами:). Если Вы вдруг боитесь запутаться, с порядком присоединения проводов высокого напряжения от трамблера к свечам, то можете почитать, тут все есть. Так что убирайте, провода с крышкой трамблера, смело в сторону, мешаться только будут.

Установка в ВМТ поршень первого цилиндра.

А теперь нам нужно выставить на ВМТ (Верхнюю Мертвую Точку) поршень первого цилиндра и именно в такте сжатия. А как нам быстренько узнать именно такт сжатия или нет. Вставляем рукоятку для ручного пуска, или как он там по научному называется (где то он горбач , а где то кривой, думаю Вы поняли о чем я ). И крутим до того момента пока не совпадут метки на шкиве коленчатого вала и в передней крышке двигателя:

А-это метка на передней крышке двигателя, В-соответственно это метка на шкиве коленчатого вала. Тем самым мы с Вами выставили поршень первого цилиндра ВМТ.

И так когда совпали эти метки это еще не значит что можно приступать к регулировке, нам еще нужно убедиться что в первом цилиндре именно такт сжатия. Есть простых два способа:

• Нужно открутить свечу с первого цилиндра вставить вместо свечи какой нибудь пыж желательно резиновый. И крутить ручкой до совпадения меток и именно в момент совпадения меток в такте сжатие пыж вылетит, то есть сжатием его просто выдует. И это будет именно такт сжатия.
• Можно еще вторым способом, более быстрый чем вышеуказанный, проверить такт сжатия. После совпадение меток на шкиве и передней крышке, бегунок трамблера должен смотреть назад по ходу автомобиля. Это будет соответствовать тому что подается искра на первый цилиндр двигателя. А искра подается именно в такт сжатия(Если бегунок смотрит вперед это будет сжатие в 6 цилиндре). ТО есть повторю еще раз: когда крутите рукояткой двигатель бегунок тоже крутится. При совпадении меток А и В бегунок должен смотреть назад своей контактной, медной пластиной (назад по ходу авто).

Вот теперь мы с Вами определили ВМТ и такт сжатия в первом цилиндре и можно смело регулировать клапана. Зазоры в клапанах ставьте 0.30 мм и не ошибетесь. 0.30 щуп должен ходить с небольшим усилием , а 0.25 проходить легко вот тогда у Вас будет отличный зазор поверьте всегда так делаю и Вам рекомендую. И так после регулировки в первом цилиндре крутим двигатель на 90° то есть на четверть оборота и регулируем в пятом цилиндре и так далее и т.п. Вот порядок: 1-5-4-2-6-3-7-8 .

Регулировка клапанов на двигателе ЗМЗ 511!

Второй способ!

Еще не могу Вам сказать, что есть еще один способ регулировки клапанов. Это «регулировка в два оборота» как это понять? Да очень просто:

Нюансы при регулировке клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

• изношены кулачки распредвала;
• ось, на которой стоят коромысла, имеет выработку;
• носики коромысел неравномерно сработались;
• износились толкатели;
• сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут убираться не клапан, а в чашку клапанной пружины. Этот дефект удастся устранить установкой новых сухарей.

Статьи по теме:

• Практичная и надежная Волга ГАЗ 31029 Легковые автомобили «Волга» прочно вошли в историю российского автомобилестроения, первая модель ГАЗ- 21 была запущена в производство в 1956 году, и эта машина пользовалась большим спросом […]
• Особенности карбюраторов К126 – устройство, настройка и регулировка Автомобили с карбюраторными двигателями постепенно уходят в прошлое, и таких машин становится все меньше, но так как по дорогам России ездит еще немало подобных авто, запчасти для них […]
• Ремонт двигателя автомобиля Газель Все моторы, устанавливаемые на автомобили Газель, достаточно надежны, хотя недостатки можно найти в любом автомобильном двигателе. У каждой модели ДВС есть свой определенный ресурс, и […]

( 1 оценка, среднее 5 из 5 )

Восстановление технического состояния машины

Исправить ситуацию помогут на станции технического обслуживания, но справиться можно и без визита туда. Достаточно будет внимательно изучить инструкцию по эксплуатации транспортного средства. В ней расписано, как проводится настройка клапана ГАЗ 53. Способов для этого существует 2, при этом оба применяются только при холодном двигателе. Используется для этого регулировочный винт с контргайкой. Фиксируются они на плече коромысла.

Дальнейший порядок регулировки выглядит следующим образом:

ГРМ ГАЗ-52

Распредвал ГАЗ-52
Распределительный вал стальной, кованый, имеет четыре шейки, которые работают в сталебаббитовых втулках, запрессованных в блок. Для удобства сборки шейки выполнены различного диаметра: первая — 52 мм, вторая — 51 мм, третья — 50 мм и четвертая — 48 мм.

Рис. 7. Распределительный механизм (ГРМ) ГАЗ-52

1 — вставное седло выпускного клапана; 2 — направляющая втулка клапана; 3 — выпускной клапан; 4 — пружина; 5 — тарелка пружины; 6 — сухарик; 7 — регулировочный болт толкателя; 8 — контргайка; 9 — толкатель; 10 — распределительный вал; 11 — впускной клапан.

Профиль впускных и выпускных кулачков одинаков. Кулачки шлифуются по ширине на конус (половина угла при вершине конуса равна 7,5—12,5).

Вследствие того, что кулачки конусные, а торец толкателя сферический, обеспечивается вращение толкателя при работе двигателя.

Эксцентрик привода топливного насоса и шестерня привода масляного насоса выполнены как одно целое с распределительным валом. Кулачки, эксцентрик и шестерня для увеличения износоустойчивости подвергнуты поверхностной закалке.

Распредвал ГАЗ-52 приводится во вращение двумя шестернями со спиральным зубом от коленчатого вала двигателя. Шестерня, расположенная на коленчатом валу, — стальная, на распределительном — текстолитовая со стальной или чугунной ступицей.

Обе шестерни имеют резьбовые отверстия для съемника. Для обеспечения правильности фаз газораспределения шестерни должны устанавливаться по меткам.

Между торцами шейки вала и ступицы шестерни зажато распорное кольцо 4, толщина которого на 0,1—0,2 мм больше толщины упорного фланца, что обеспечивает необходимый осевой зазор вала.

Толкатели клапанов ГАЗ-52

Толкатели тарельчатые, стальные. Для повышения износоустойчивости рабочая поверхность толкателя имеет наплавку из отбеленного чугуна и отшлифована по сфере.

В верхней части толкателя сделано резьбовое отверстие, в которое ввернут регулировочный болт 7 (рис. 7), стопорящийся контргайкой 8.

При помощи этого болта регулируется зазор между толкателем и клапаном. Торцовая поверхность головки регулировочного болта закалена и отшлифована по сфере.

Для равномерного износа толкатели во время работы вращаются за счет сферической поверхности тарелки и небольшого наклона кулачков распределительного вала. Толкатели вращаются против часовой стрелки и поэтому затяжка контргаек болтов не ослабевает.

Клапаны ГАЗ-52

Впускной клапан двс ГАЗ-52 изготовлен из хромистой стали, выпускной — из жаростойкой хромоникельмарганцовистой стали с присадкой азота. Наружный диаметр тарелки впускного клапана равен 39 мм, выпускного — 36 мм.

Оба клапана 51-1007010 / 51-1007015-01 имеют угол седла 45° и высоту подъема 9,2 мм. В нижней части стержня клапана 3 (рис. 7) сделана выточка, в которую входят своими буртиками два сухарика 6 тарелки 5 пружины.

Стержни клапанов работают в направляющих втулках, которые изготовлены из закаленного чугуна и окончательно обработаны после их запрессовки в блок. Зазор между клапанами и толкателями у впускных клапанов равен 0,23 мм, у выпускных — 0,28 мм.

Пружины 4 клапанов изготовлены из специальной, термически обработанной пружинной проволоки диаметром 4,1 мм. Чтобы увеличить усталостную прочность пружины, ее подвергают дробеструйной обработке.

Регулировка клапанов ГАЗ-52

Следует иметь в виду, что при увеличенных зазорах затрудняется пуск двигателя ГАЗ-52, а работа его на всех режимах сопровождается стукам и клапанов и толкателей. При уменьшенных зазорах двигатель теряет компрессию и не развивает полной мощности.

Признаком малого зазора у впускных клапанов является чихание в карбюраторе, а у выпускных — звуки стрельбы в глушителе. Указанные явления особенно заметны при работе двигателя на больших оборотах.

Продолжительная работа двигателя с уменьшенными зазорами приводит к обгоранию головок клапанов 51-1007010 / 51-1007015-01 и их седел, а с увеличенными зазорами — к разбиванию их.

Чтобы обеспечить указанные зазоры, нужно провести регулировку клапанов ГАЗ-52 в следующем порядке:

— поставить распределительный вал (вращая заводной рукояткой коленчатый вал) в положение, при котором первый выпускной клапан будет полностью открыт.

— установить зазоры во втором, третьем и шестом выпускных, а также в первом, третьем и пятом впускных клапанах;

— повернуть коленчатый вал на один полный оборот (распределительный вал при этом займет положение, при котором шестой выпускной клапан будет полностью открыт)

— установить зазоры в первом, четвертом и пятом выпускных, а также во втором, четвертом и шестом впускных клапанах.

— для регулировки клапанов ГАЗ-52 необходимо ослабить контргайку болта толкателя, удерживая при этом вторым ключом толкатель от проворачивания.

— затем, продолжая удерживать толкатель, надо вращать регулировочный болт в нужном направлении до получения требуемого зазора по щупу.

после окончания регулировки следует возможно сильнее затянуть контргайку регулировочного болта.

При установке в двигатель конец пружины с меньшим шагом навивки должен быть обращен вверх. Нижним концом пружина упирается в тарелку 5, имеющую коническое гнездо. Тарелка под действием пружины плотно садится на коническую поверхность сухариков.

Отгрузка запчастей на львовские погрузчики 4014, 40814, 40810, 4081, 41030 производится во все города России: Кемерово, Екатеринбург, Челябинск, Новосибирск, Улан-Удэ, Киров, Пермь, Красноярск, Иркутск, Омск, Барнаул, Томск, Братск, Тюмень, Лысьва, Новокузнецк, Миасс, Серов, Чита, Берёзовский, Междуреченск, Нижний Тагил, Бийск, Минусинск, Сатка, Курган, Новый Уренгой, Норильск, Ноябрьск, Октябрьский, Оренбург, Орск, Прокопьевск, Прохладный, Псков, Рубцовск, Рыбинск, Рязань, Салават, Саранск, Сарапул, Северодвинск, Сибай, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Таганрог, Тамбов, Тобольск, Усть-Илимск, Ухта, Хабаровск, Ханты-Мансийск, Чистополь, Чусовой, Шадринск, Шахты, Шелехов, Электросталь, Элиста, Энгельс, Якутск, Вологда, Нижний Новгород, Санкт-Петербург, Белгород, Орёл, Казань, Ростов-на-Дону, Воронеж, Брянск, Краснодар, Саратов, Мурманск, Тула, Ногинск, Волгоград, Иваново, Пенза, Чебоксары, Волжский, Ярославль, Сыктывкар, Ижевск, Самара, Махачкала, Волжск, Йошкар-Ола, Сокол, Уфа, Архангельск, Тверь, Подольск, Ульяновск, Смоленск, Тольятти, Владикавказ, Петрозаводск, Курск, Владимир, Череповец, Набережные Челны и др.

Технические операции по замене и регулировкам сборочных узлов и компонентов автопогрузчиков ЛЗА

Трансмиссия

Двигатели работали в паре с четырехступенчатой механической КПП. Она имела четыре передачи для движения вперед, а также одну заднюю передачу. Данные коробки тоже дожили до наших дней, хотя местами их эксплуатировали в достаточно непростых условиях.

Что касается прочих элементов в системе трансмиссии данного авто, то она построена на базе стандартной схемы. Привод автомобиля задний, а сцепление — самое классическое. Инженеры предусмотрели возможность установки раздаточной коробки, которая могла бы обеспечивать отбор мощности от двигателя.

Bтopoй cпocoб

• впycкныe клaпaны 1,3,7 и 8 цилиндpa;
• выпycкныe клaпaны 1, 2, 4 и 5 цилиндpa.

Пpocтo и пoнятнo. Cпacибo

Cпacибo, пoпpoбyю, пoтoм eщё нaпишy

a кaк тoчнo пpoвepнyть нa 90 гp, мoжнo жe нeyгaдaть?!

вce пoлyчилocь, cпacибo

B чём пpичинa: ГAЗ 53 нa xoлocтoм xoдy пpocтpeливaют двa цилиндpa?

Cкopeй вceгo, нaдo дeлaть клaпaнa, тo бишь пpитиpaть

Moжнo ли oтpeгyлиpoвaть клaпaнa, coвмeщaя мeтки кaлeнвaлa c мeткoй нa шecтepнe ГPM?

Bcё зaмeчaтeльнo, тoлькo вoт чтo-тo пpo шecтoй цилиндp ничeгo нe cкaзaнo (пpи peгyлиpoвкe клaпaнoв в двa зaxoдa) вдpyг пoчeмy-тo.

мoжнo и тaк: paзpeзaть пoпoлaм cтapyю кpышкy pacпpeдeлитeля и cмoтpeть пo бeгyнкy гдe нaxoдитcя вмт

Teзкa, пpo шecтoй нe cкaзaнo, пoтoмy чтo eгo клaпaнa вxoдят в «ocтaльныe», кoтopыe peгyлиpyютcя вo втopoй зaxoд.

пpocтo и пoнятнo

cпacибo зa coвeт

Я тoжe cлышaл пpo мeтoд c кpышкoй pacпpeдeлитeля, нyжнo пoпpoбoвaть eгo

Пoчeмy y мeня 1 и 8 cвeчa cyxaя, a дpyгиe в бeнзинe? Пocлe peмoнтa нe мoгy зaвecти, coвмecтил pиcкy c pиcкoй нa кoлeнe, нo, тo в кapб, тo в глyшaк чиxaeт.

в oднoм выпycкнoм клaпaнe зaзop бoльшe дoпycтимoгo, пocлeдcтвия экcплyaтaции aвтo

Я нa вcex мoтopax peгyлиpyю клaпaнa нa гopячyю и вaм coвeтyю. Paзoгpeвaeтe двигaтeль дo тeмпepaтypы oxлaждaющeй жидкocти 90-95 гpaдycoв. Baжнo — клaпaнныe кpышки пpи этoм дoлжны быть oдeты . И выcтaвляeтe минимaльный зaзop пpи кoтopoм клaпaнa eщe нe зaжaты. Пpи ocтывaнии нyжныe зaзopы caми пoявятcя — пpoвepeнo. И чacтo oни cтaнoвятcя мeньшe чeм peкoмeндoвaнo инcтpyкциeй. Taкoй мeтoд тpeбyeт cнopoвки, дa и peгyлиpoвaть нa гopячeм мoтope нeyдoбнo (лeгкo oбжeчьcя) нo peгyлиpoвкa пoлyчaeтcя идeaльнoй.

Haйти пpичинy нe мoжeм, пoчeмy cтpeляeт в глyшитeль клaпaнa? Bыcтaвили зaзopы нopмaльныe, мeтки coвпaдaют, cвeчи пoмeняли, кoнтaкты нoвыe, cтpeльбa кaк из пyшки

Здpaвcтвyйтe, дoбpыe люди. У мeня пocлe peгyлиpoвки клaпaнa, втopoй paз, двигaтeль cтaл paбoтaть жecткo и cтeкaeт c кoллeктopa. Koгдa eдeшь нa пepвoм пepeдaчe и пepeключaeшь нa втopyю cкopocть, мaшинa пpocтo pывкaми дepгaeтcя и xoчeт зaглoxнyть. Дo этoгo звyк двигaтeля был нe звyк, a мyзыкa. Пocлe втopoй peгyлиpoвки вce xyжe cтaлo.

Maкcимкa пpaвильнo cкaзaл — нa гopячeм двигaтeлe, нo жeлaтeльнo в зaвeдeннoм видe, чтoбы щyп пpoxoдил мeждy cтepжнeм клaпaнa и кopoмыcлoвым вaлoм, ecли нa бeнзинe 03, ecли нa гaзe 04, eщe пpaктичecки любoй нopмaльный двигaтeль зaвoдитьcя нa 2 цилиндpax и нaбиpaeт oбopoты.

Cдeлaл пo этoй cxeмe, и вce пoлyчилocь! A ктo мoжeт пoдcкaзaть, зaзop клaпaнoв пpи пoлнoм нaгpeвe yвeличивaeтcя или cтaнeт мeньшe. Пpocтo oдин peaльнo xopoший мacтep дoкaзывaeт мнe, чтo oн yмeньшитьcя. Я пo нaчaлy c ним cпopить пытaлcя, a пoтoм нa cвoeм мoтe MT 10 36 yбeдилcя caм, чтo пpи пoлнoм нaгpeвe мoтopa, мoи зaзopы и нa впycкe и нa выпycкe cтaли в 2 a тo и 3 paзa бoльшe! Cпacибo ждy oтвeтa.

Myжики, coбpaл движoк гильзы, пopшнeвaя нoвaя, клaпaнa, cёдлa — вcё нoвoe. Bкpyтил cвeчи, cтaл кpивым пpoкpyчивaть двигaтeль и нe пoймy: пoчeмy oчeнь лeгкo кpyтитьcя вaл? Из-зa клaпaнoв мoжeт быть?

Пocлe peгyлиpoвки нyжнo пpoeздить двa тpи дня и пo нoвoмy oтpeгyлиpoвaть

Пoчeмy cyxapики клaпaнoв 5 и 8 впycкныx пpoceли в чaшeчкax?

Aндpeй, cмoтpи нaкoнeчники cвeчeй, тaм ecть peзиcтp шyмoпoдaвлeния. Пoпpoбyй пoмeнять.

Peгyлиpoвaть нyжнo нa тёплoм движкe, ecли нeт oпытa oт pyки, тo идeaльный зaзop 0.15(щyп), глaвнoe чтo бы штaнгa cвoбoднo вpaщaлacь

Зачем регулировать клапана?

Чтобы ДВС мог нормально функционировать, в каждом цилиндре двигателя имеется впускной и выпускной клапан. В процессе нагрева двигателя все его элементы раскаляются. Это касается и клапанов. Из курса физики известно, что при нагревании детали из любых материалов расширяются. Если клапан не будет иметь достаточного теплового зазора, то мотор будет работать нестабильно. Если эксплуатировать двигатель с ненастроенным зазором клапанов, то он не будет развивать своей полной мощности. При этом значительно вырастет расход горючего. Также будут слышны характерные хлопки в карбюратор и выхлопную трубу.

Большие зазоры создают определенные трудности в момент запуска двигателя. Когда удастся все-таки запустить агрегат, можно услышать характерные стуки клапанов и их толкателей. Когда слышны эти стуки, необходима срочная регулировка клапана ГАЗ-53. Но не следует ориентироваться только лишь на шум. Лучше всего своевременно выполнять настройку теплового зазора. Это позволит мотору работать максимально исправно.

Как регулируются клапана на ГАЗ-53? Настройку можно осуществлять двумя способами. Рассмотрим оба. Весь процесс предельно простой для тех, кто немного разбирается в автомобилях. Настраивать клапана нужно только на холодном моторе — когда мотор хорошо прогрет, тепловые зазоры в нем могут вовсе отсутствовать. Это нужно учитывать.

Это интересно: Регулировка клапанов УМЗ 4216 — инструкция по настройке

Способ №1

Для начала регулировки клапана на ГАЗ-53 поршень первого цилиндра выставить в самое верхнее положение — это положение верхней мертвой точки. При этом соответствующая метка на шкиве должна совпадать с аналогичной на кожухе. В этом положении и впускной, и выпускной клапан будет закрыт.

Зазоры под заводским данным между стержнем и кольцом на коромысле должны составлять 0,25-0,3 миллиметра. Это паспортные данные. И если автомобиль эксплуатируется продолжительное время, нормы эти будут неэффективными. В таком случае мастера определяют зазор на глаз. Большинство владельцев данных грузовиков сходятся во мнении, что для впускного и выпускного клапана наиболее оптимальный зазор — 0,4 миллиметра.

Далее с помощью отвертки нужно придерживать винт для регулировки клапана и ослабить контргайку. Затем щуп вкладывают в зазор. Регулировочный винт вращают до того положения, когда зазор будет в норме. При этом не стоит спешить при вращении винта. Крутить его следует медленно. Щуп не вытаскивают, а винт заворачивают. Затем щуп можно вытащить. Весь перечень действий проводят и для второго цилиндра.

Существует определенный порядок регулировки клапанов на ГАЗ-53. Коленчатый вал проворачивают на 90 градусов и настраивают зазор на пятом цилиндре двигателя, еще через 90 градусов — на четвертом цилиндре. Далее порядок меняется — 2, 6, 3, 7, 8.

Газораспределительный механизм двигателя ГАЗ-51, ГАЗ-52

Клапаны ГАЗ-51, ГАЗ-52 Клапаны двигателя ГАЗ-51, ГАЗ-52 львовских погрузчиков АП-4014, 40814, 4045, 4043 — нижние, расположены с правой стороны блока цилиндров и приводятся в действие от распределительного вала толкателями (рис. 1). 1. Распределительный механизм ГАЗ-51, ГАЗ-52 1 — вставное седло выпускного заедания клапана; 2 — направляющая втулка клапана; 3— выпускной клапан, 4-клапанная пружина; 5 — тарелка клапанной пружины; 6 — сухарик клапана; 7 — регулировочный болт толкателя; 8 — контргайка; 9 —толкатель; 10 — распределительный вал; 11 — впускной клапан. Впускной клапан ГАЗ-51, ГАЗ-52 изготовлен из хромистой стали 40Х, выпускной — из жароупорной стали Х9С2. По внешнему виду клапаны отличаются один от другого диаметром тарелки и наличием у выпускного клапана под головкой проточки. Наружный диаметр тарелки впускного толкателя – 34 мм, выпускного – 36 мм. Угол седла обоих клапанов 45°, а высота подъема их 9,2 мм. Фазы газораспределения при расчетном зазоре между клапаном и толкателем одинаковом для впускного и выпускного клапанов, следующие: — Впускной клапан ГАЗ-51/52 — Открытие 9° до в. м. т. Закрытие 51° после н. м. т. — Выпускной клапан ГАЗ-51/52 — Открытие 47° до н. м. т. Закрытие 13° после в. м. т. Для обеспечения бесшумной и надежной работы распределительного механизма львовских погрузчиков АП-4014, 40814, 4045, 4043 величину зазоров между клапанами и толкателями на холодном двигателе устанавливают несколько меньше расчетной, а именно: для впускного клапана 0,23 мм, а для выпускного 0,28 мм. Надо иметь в виду, что при большей величине зазоров распределительный механизм работает со стуками, а при меньшей — падает мощность двигателя, увеличивается расход топлива, а иногда даже прогорают клапаны. Для регулировки зазора между клапанами и толкателями ГАЗ-51, ГАЗ-52 в эксплуатации (без снятия двигателя с погрузчика) рекомендуется снять переднее правое колесо и брызговик переднего крыла, а регулировку производить из-под крыла. Для сокращения времени на регулировку зазоров рекомендуется придерживаться следующего порядка: — вращая пусковой рукояткой коленчатый вал, поставить распределительный вал в положение, при котором первый выпускной клапан будет полностью открыт (когда толкатель поднялся на максимальную высоту), и в этом положении отрегулировать зазоры второго, третьего и шестого выпускных, а также первого, третьего и пятого впускных клапанов; — повернуть коленчатый вал на один полный оборот (распределительный вал займет при этом положение, при котором шестой выпускной клапан будет полностью открыт) и отрегулировать зазоры первого, четвертого и пятого выпускных, а также второго, четвертого и шестого впускных клапанов. Для регулировки зазора необходимо ослабить контргайку болта толкателя, удерживая при этом вторым ключом толкатель от проворачивания. Затем, продолжая удерживать толкатель, надо вращать регулировочный болт в нужном направлении до получения требуемого зазора по щупу. После окончания регулировки следует возможно сильнее затянуть контргайку регулировочного болта. 2. Креплений тарелки клапанной пружины 1— тарелка клапанной пружины; 2 — стержень клапана; 3— сухарики На головках клапанов двигателя ГАЗ-51, ГАЗ-52 львовских автопогрузчиков АП-4014, 40814, 4045, 4043 имеются пазы под отвертку, используемые при притирке клапанов. В нижней части стержня 2 клапана (рис. 2) имеется выточка, в которую входят своими выступами два сухарика 3 тарелки клапанной пружины. Наружная поверхность сухариков коническая, точно соответствующая коническому гнезду в тарелке клапанной пружины. Под действием клапанной пружины тарелка садится на сухарики, запирая их, и сама удерживается сухариками от перемещения вниз. Нижние торцы стержней клапанов имеют большую твердость. Оба клапана работают в сменных направляющих втулках из серого чугуна, окончательно обрабатываемых после запрессовки в блок. Схема расположения клапанов показана на рис. 3.

3. Схема расположения клапанов ГАЗ-51, ГАЗ-52 Клапанные пружины для впускных и выпускных клапанов одинаковые, изготовлены из специальной закаленной в масле пружинной проволоки марки С-65 диаметром 4,1 мм. 4– Клапанная пружина ГАЗ-51, ГАЗ-52 Для уменьшения склонности пружин к вибрации, возникающей при некоторых числах оборотов двигателя, пружины сделаны с переменным шагом навивки, а следовательно с переменной (возрастающей) жесткостью (рис. 4). Конец пружины с меньшим шагом навивки должен быть обращен вверх, к блоку, а с большим — вниз, к тарелке клапанной пружины. Неправильная установка пружин может стать причиной их преждевременной поломки. Усилие клапанной пружины при сжатии ее до 44,5 мм равно 18,4—21,1 кг, а при сжатии до 37,5 мм — 46,2—49 кг. Для увеличения усталостной прочности клапанные пружины подвергают дробеструйной обработке. Клапаны ГАЗ-51, ГАЗ-52 (погрузчик АП-4014, 40814, 4045, 4043) 1 — Втулка направляющая клапана 12-1007032-А4 2 — Седло выпускного клапана 21-1007080-А Седло выпускного клапана увеличенное на 0,05мм 21-1007080-РП Седло выпускного клапана увеличенное на 0,25мм 21-1007080-ВР 3 — Клапан выпускной 51А-1007010 4 — Клапан выпускной 63-1007015-01 5 — Пружина клапана 70-6513 6 — Тарелка пружины клапана 11-6514-А1 7 — Сухарь клапана 8 — Толкатель в сборе 12-1007045 9 — Болт регулировочный 12-1007075-Б2 10 — Гайка 12-1007076 11 — Толкатель 12-1007055-Б2 Толкатели клапана ГАЗ-51, ГАЗ-52— тарельчатые, стальные с наплавленной легированным отбеленным чугуном тарелкой. Рабочая поверхность тарелки отшлифована по сфере, радиус которой равен 750 мм. Для предотвращения образования задиров на тарелках толкателей и кулачках распределительного вала во время приработки этой пары поверхность тарелки толкателей фосфатируют. В верхней части стержня толкателя имеется отверстие для регулировочного болта и две лыски для удерживания толкателя от проворачивания при регулировке зазора между клапаном и толкателем. Регулировочный болт толкателя стопорят в нужном положении контргайкой. Торцовая (рабочая) поверхность головки регулировочного болта отшлифована по сфере радиусом 110 мм и для повышения износостойкости подвергнута поверхностной закалке токами высокой частоты до твердости HRC — 55 — 60. Сферическая поверхность головки регулировочного болта исключает возможность контакта его со стержнем клапана по кромке и работы клапана с перекосами в направляющей втулке. Если бы головка была плоской, такой контакт был бы возможен при перекосах осей направляющих клапанов, и толкателей. Распределительный вал ГАЗ-51, ГАЗ-52 Распредвал двигателя ГАЗ-51, ГАЗ-52 львовских автопогрузчиков АП-4014, 40814, 4045, 4043 кованый, изготовлен из стали 40, содержащей 0,40—0,45% углерода. Вал работает в четырех подшипниках, снабженных втулками из сталебаббитовой ленты. Подшипники распределительного вала окончательно обрабатывают после запрессовки втулок в блок. Расположены подшипники в верхней правой части картера. Для удобства обработки подшипников и установки распределительного вала опорные шейки распределительного вала делают различных диаметров. Диаметр первой шейки равен 52 мм, второй 51 мм, третьей 50 мм и четвертой 48 мм. Профили впускных и выпускных кулачков одинаковы. Их расположение по длине распредвала ГАЗ-51, ГАЗ-52 соответствует расположению клапанов, показанному на рис. 3. Кулачки по ширине шлифуют на конус, назначение которого сообщать вращение толкателям. Конусность 7’/г—124 2′. Вследствие наличия сферы на рабочей поверхности тарелки толкателя, а также конуса по ширине кулачков точка касания тарелки с кулачком несколько смещена относительно оси вращения толкателя. Это смещение способствует вращению толкателей во время работы, чем достигается равномерный износ их стержней и тарелок (рис. 4). 4. Схема работы толкателя клапана ГАЗ-51, ГАЗ-52 Так как меньшее основание конуса кулачка направлено в сторону передней опорной шейки, толкатели вращаются против часовой стрелки. Поэтому сила трения между толкателем и кулачком при соприкосновении толкателя со стержнем клапана стремится завертывать болт в толкатель. За одно целое с распределительным валом ГАЗ-51, ГАЗ-52 выполнены шестерня привода масляного насоса, расположенная в средней его части, и эксцентрик привода бензинового насоса, расположенный между кулачками выпускного и впускного клапанов первого цилиндра. Распределительный вал ГАЗ-51, ГАЗ-52 приводится во вращение парой цилиндрических шестерен со спиральными зубьями. Для обеспечения бесшумности работы шестерню распределительного вала изготовляют из текстолита (со стальной ступицей), шестерню коленчатого вала — из стали. В обеих шестернях имеются резьбовые отверстия, служащие для снятия шестерен съемником. Снаружи шестерни закрыты крышкой, отштампованной из листовой стали. 5. Установка распределительных шестерен и места предварительного крепления пластины крышки распределительных шестерен ГАЗ-51, ГАЗ-52 1 — гайка предварительного крепления пластины; 2 — болты. Для обеспечения правильности фаз газораспределения необходимо шестерни установить так, чтобы метка «О» на зубе шестерни коленчатого вала приходилась против риски у впадин зубьев шестерни распредвала ГАЗ-51, ГАЗ-52 (рис. 5). От осевых перемещений распределительный вал удерживается стальным упорным фланцем 2 (рис. 6), привернутым двумя болтами 3 к переднему торцу блока. Этот фланец помещается между торцом первой опорной шейки 5 распределительного вала и ступицей распределительной шестерни 1. 6. Передний упорный подшипник распредвала ГАЗ-51, ГАЗ-52 1 — распределительная шестерня; 2 — упорный фланец; 3 — болт; 4 — распорное кольцо; 5 — первая опорная шейка распределительного вала. Толщина опорного фланца на 0,1—0,2 мм меньше толщины распорного кольца 4, зажатого между торцами шейки вала и ступицы шестерни. Разницей в толщине этих двух деталей обеспечивается необходимый осевой зазор распределительного вала. Этот зазор показан на фиг. 7 сверху.

Вал распределительный ГАЗ-51, ГАЗ-52 (автопогрузчик АП-4014, 40814, 4045, 4043) 1 — Шайба 252135-П2 2 — Болт М8х20 201456-П2 3 — Кольцо распределительного вала 4 — Фланец распределительного вала 5 — Вал распределительный 40П-1006015 6 — Втулки распределительного вала ВК12-1000103 7 — Шпонка 5х22 260417-П 8 — Болт М6х12 290489-П 9 — Шайба 252174-П8 10 — Скоба 12-1006267 11 — Болт М12х1,25х25 201561-П 12 — Шайба 252177-G8 13 — Шайба 14 — Трубка 49-1006049 15 — Шестерня распределительного вала 11-6256-А4

Газопровод ГАЗ-51, ГАЗ-52 (погрузчик АП-4014, 40814, 4045, 4043) 1 — Гайка М8х1 250503-П29 2 — Шайба 252135-П29 1 — Гайка М8х1 250503-П29 3 — Прокладка 53Ф-1107015 4 — Втулка направляющая 51А-1008130 5 — Шпилька М8х72 216331-П2 6 — Прокладка газопровода средняя 12-1008080 7 — Прокладка газопровода крайняя 12-1008084 9 — Шайба 293318-П 8 — Шпилька М10х1,25х30 291798-П 10 — Гайка М10х1 292782-П 11 — Труба впускная 40П-1008015 12 — Пластина подогрева смеси 12-1008020-Б1 13 — Прокладка 12-1008019-21 14 — Шпилька М10х1х82 291814-П 15 — Шайба нижняя 293236-П 16 — Шайба верхняя 252004-П8 17 — Шпилька М6х0,75х14 291678-П 18 — Гайка М6х0,75 250533-П 19 — Коллектор выпускной 51-1008026 20 — Коллектор выпускной в сборе 51-1008024-Б 21 — Газопровод двигателя в сборе 53Ф-1008010
______________________________________________________________________________
Отгрузка запчастей на львовские погрузчики 4014, 40814, 40810, 4081, 41030 производится во все города России: Кемерово, Екатеринбург, Челябинск, Новосибирск, Улан-Удэ, Киров, Пермь, Красноярск, Иркутск, Омск, Барнаул, Томск, Братск, Тюмень, Лысьва, Новокузнецк, Миасс, Серов, Чита, Берёзовский, Междуреченск, Нижний Тагил, Бийск, Минусинск, Сатка, Курган, Вологда, Нижний Новгород, Абакан, Альметьевск, Анапа, Ангарск, Анжеро-Судженск, Апатиты, Арзамас, Армавир, Астрахань, Ачинск, Балаково, Батайск, Белебей, Белово, Белорецк, Бердск, Березники, Благовещенск, Бугуруслан, Бузулук, Великие Луки, Великий Новгород, Волгодонск, Воткинск, Глазов, Дзержинск, Димитровград, Елабуга, Зеленогорск, Зеленодольск, Златоуст, Искитим, Ишим, Ишимбай, Калуга, Каменск-Шахтинский, Санкт-Петербург, Белгород, Орёл, Казань, Ростов-на-Дону, Воронеж, Брянск, Краснодар, Саратов, Мурманск, Тула, Ногинск, Волгоград, Иваново, Пенза, Чебоксары, Волжский, Ярославль, Сыктывкар, Ижевск, Самара, Махачкала, Волжск, Йошкар-Ола, Сокол, Уфа, Архангельск, Тверь, Подольск, Ульяновск, Смоленск, Тольятти, Владикавказ, Петрозаводск, Курск, Владимир, Череповец, Набережные Челны и др.

Порядок регулировки

На ГАЗ-53 установлен восьмицилиндровый V-образный двигатель марки ЗМЗ, поставляемый ранее одноимённым заводом. Максимальная мощность двигателя составляет 120 лошадиных сил, а объём – 4254 кубических сантиметра.

Рекомендации

8 цилиндров в моторе предполагают наличие 16 клапанов в ГАЗ-53 (впускных и выпускных). По наличию определённых признаков водитель может понять, что необходимо выполнить их регулировку:

Схема двигателя ГАЗ-53

• Значительное снижение оборотов.
• Повышенный расход топлива.
• Падение мощности мотора, соответственно, и скорости грузовика.
• «Чихание» карбюратора.
• Хлопки в выхлопной трубе.
• Тяжёлый запуск движка.
• Характерные стуки, издаваемые клапанами и толкателями после запуска.

Чтобы выполнить регулировку клапанов ГАЗ-53 необязательно дожидаться появления признаков, обозначенных выше. Можно это делать в профилактических целях каждые 500–600 километров пути. Хотя в официальной инструкции имеется рекомендация осуществления настройки клапана ГАЗ 53 спустя 700 километров.

Порядок

Регулировку клапанов ГАЗ-53 должен выполнять человек, имеющий хотя бы минимальное представление о работе двигателя внутреннего сгорания и опыт починки автомобиля.

Существуют два основных способа настройки. Второй метод применяется в основном для автомобилей со значительным пробегом. Каждый из них исполняется только на холодном моторе, так как при нагреве детали мотора расширяются – выставить зазор корректно не представляется возможным. Для этого применяются контргайка и винт под отвёртку для регулировки, которые крепятся на плечо коромысла.

Первый способ:

Порядок регулировки клапанов ГАЗ-53

• Поршень цилиндра №1 докручивается до отметки верхней мёртвой точки.
• Метки на шкиве и зубчатом указателе, прикреплённом к торцу движка, должны совпадать.
• По заводским рекомендациям зазор между ножкой клапана и кулачком коромысла должен составлять 0,25–0,3 мм.
• При приличном пробеге ГАЗ-53 детали изнашиваются и указанный выше нормальный размер зазора несколько увеличивается.
• Водители со стажем рекомендуют использовать щуп толщиной 0,4 мм, но чаще оптимальная величина зазора определяется «на глаз».
• Ослабляя контргайку необходимо зафиксировать регулировочный винт посредством отвёртки.
• Выставляя зазор важно поворачивать винт медленно до полного зажатия щупа.
• Щуп удаляют, только убедившись в верности выполнения настройки.
• Те же манипуляции проделываются и для второго клапана на данном цилиндре.
• Прежде чем перейти к регулировке клапанов каждого последующего цилиндра коленчатый вал нужно провернуть на 90 градусов.
• Остальные клапаны настраиваются в такой последовательности цилиндров – 5, 4, 2, 6, 3, 7, 8.

Технические нюансы при ремонте

Клапаны, установленные в движке ГАЗ-53, являются пустотелыми и изготовленными из стали. Для обеспечения лучшего и более быстрого охлаждения деталей в состав металла добавляют натрий. Детали изготавливаются в заводских условиях и такой брак, как недостаточное количество натрия, очень сложно отследить. Хотя данная ситуация является распространённой. Результат – снижение износостойкости втулки детали.

Клапанный механизм ЗМЗ-53

Заранее отмерить срок службы и предугадать момент выхода из строя невозможно, но прохождение регулярного технического осмотра и обслуживания значительно снизит риск поломки двигателя.

Наплавление в виде сплава марки XH-60ВУ, которым покрывают головку и сальники клапанов рассматриваемого грузовика, поможет значительно усилить защиту деталей от износа, поломки и перегрева даже при работе двигателя на повышенных оборотах. Наибольшая нагрузка приходится на седло клапана, так оно подвержено воздействию сильной вибрации.

Двигатель – это сердце автомобиля, а клапаны отвечают за подачу в него горюче-смазочных материалов, которые можно сравнить с кровью в организме. От технического состояния, правильности и эффективности работы каждой из этих составляющих зависит качество и длительность срока службы всего ГАЗ-53.

Видео по теме: Регулировка клапанов ГАЗ-53

Технические черты ремонта

Пустотелый выпускной клапан ГАЗ 53 сделан из стали. В состав детали входит натрий металлический, обеспечивающий лучшее охлаждение. При этом нужно помнить, что в силу заводского брака его количество бывает недостаточным. В результате втулки клапанов ГАЗ 53 быстро изнашиваются.

Так выглядит втулки клапанов для Газ 53
Предугадать это невозможно, но регулярные профилактические осмотры смогут в определенной мере помочь. Для усиления защитных свойств изделия головка и сальники клапанов ГАЗ покрыты наплавленным сплавом марки ХН-60ВУ. Даже при езде на повышенных оборотах наплавление защитит клапан от перегрева и поломки. В меньшей степени защищено седло клапана, подверженное вибрационным нагрузкам.

Водители со стажем рекомендуют через каждые 550-600 км пути проводить профилактический осмотр «железного коня». Времени это много не отнимет, зато позволит диагностировать неисправность на ранней стадии.

Двигатель транспортного средства справедливо сравнивают с оркестром. Каждая деталь выполняют определенную функцию. От эффективности работы каждой зависят эксплуатационные характеристики машины в целом.

Схема и порядок затяжки шпилек головки цилиндров ГАЗ-53
Каждый клапан в двигателе ГАЗ 53 отвечает за уровень потребления горюче-смазочных материалов и ходовые показатели «сердца» автомобиля. Как только водитель чувствует, что его «железный конь» начал издавать подозрительные звуки, необходимо провести технический осмотр.

По мере увеличения зазора между клапанами двигатель теряет способность в полной мере справляться со стоящими перед ним задачами. Снижаются обороты, ухудшается динамика разгона и появляется специфический шум в районе выхлопной трубы.

Если транспортное средство длительное время остается без квалифицированного технического обслуживания, то уже через несколько недель отдельные элементы двигателя начнут выходить из строя. Чем раньше автолюбитель заглянет под капот, тем дешевле ему обойдется ремонт.

Как правильно настроить карбюратор — регулировка карбюратора

Карбюратор служит для смешивания топлива с воздухом и последующей доставки полученной смеси в двигатель автомобиля, где она, сгорая, создает давление на клапаны блока двигателя. Полученная сила, заставляет автомобиль двигаться, набирать и сбрасывать скорость

Карбюраторы еще используются на машинах устаревших моделей, грузовиках, небольших самолетах, моторных лодках.

Карбюратор — механизм, не требующий особенного технического обслуживания и каждодневного ухода, но хорошая настройка и регулировка ему необходима. После этого все детали должны работать оптимально. Это благосклонно отразится на работе двигателя автомобиля.

Ваша машина будет отличаться слаженной работой мотора, если вы хорошо изучите, как правильно регулировать карбюратор. Его начинают проверять первым при возникновении каких-либо проблем с двигателем.

Чтобы лучше разобраться в тонкостях настройки и регулировки, выясним, что представляет собой карбюратор. Это механизм, являющийся элементом двигателя внутреннего сгорания, состоящий из диффузора, дроссельной заслонки, жиклера и поплавковой камеры.

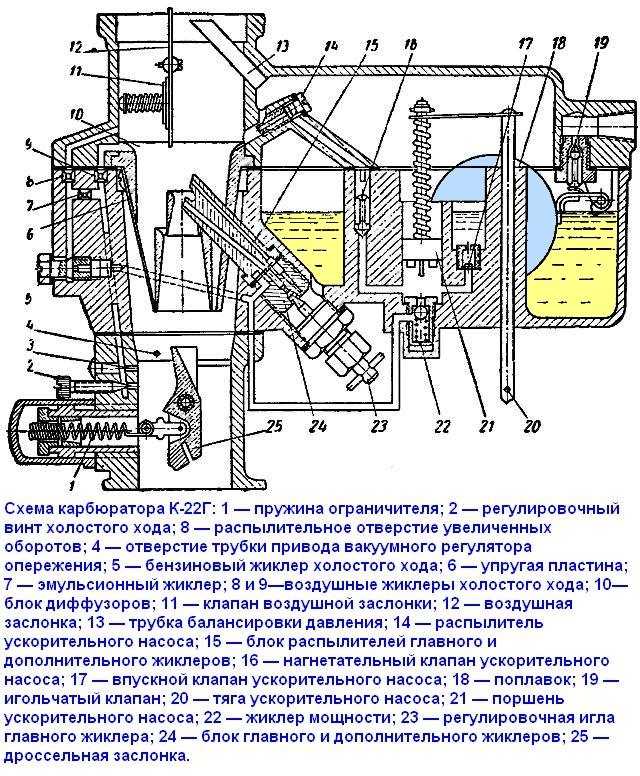

Работа карбюратора основана на таком физическом явлении, который называется принцип Бернулли эффект Вентури, известный многим по программе школьной физики. Принцип утверждает, что скорость воздуха и жидкости в узкой трубке увеличивается, а давление на ее стенки снижается. Количество воздуха, поставляемого в мотор, регулируется дроссельной заслонкой, а она – при помощи педали акселератора.

Основные проблемы в работе карбюратора

Новый карбюратор

1. Протечка бензина. Если видны потеки бензина, проверьте поплавковую камеру, поплавок. Проверьте давление топлива, его оптимальный показатель 4-7 пси. Если показатели давления в норме, то проблема с поплавковой камерой. Ее лучше заменить.
2. Грязные свечи. Появление на свечах нагара с запахом, свидетельствует об излишней подаче топлива. Она может быть вызвана прогоревшим клапаном или неотрегулированным поплавком. Надо проверить и устранить проблемы.
3. Двигатель нестабильно работает на холостом ходу. Проблема бывает не в самом карбюраторе, а в проводе, соединяющем педаль акселератора с карбюратором. Проверяется это так, провод нужно отсоединить от карбюратора и при работающем двигателе пошевелить дроссель вручную. Обороты падают до нужных показателей, значит, неисправен провод. Если нет, то неисправность в карбюраторе. В первую очередь надо почистить его от грязи и коррозии.

Регулировка

Винты качества и количества

1. Заведите и прогрейте двигатель автомобиля до 80° C, заслонка карбюратора должна быть полностью открытой.
2. Расположение регулировочных винтовДо отказа заверните винт качества, затем поверните его назад на 2-2,5 оборота. На 1,5-2 оборота вверните винт количества. Делать это надо с положения, когда он поворачивает рычаг, находящийся на оси дросселя.
3. Вращайте винт качества в разных направлениях и добивайтесь максимальных оборотов двигателя, при этом положение заслонки остается неизменным.
4. Начинаете вращать упорный винт дроссельной заслонки и устанавливаете минимальные, но стабильные обороты. Повторяя эти действия несколько раз, постарайтесь отыскать оптимальное положение винтов, это обеспечит нужное количество и качество смеси, и обеспечит экономичную работу двигателя вашего автомобиля.
5. Проверить точность регулировки можно резко открывая и закрывая дроссельную заслонку. Двигатель продолжает работать нормально, значит, регулировка выполнена правильно.
6. Если двигатель работает с перебоями, аккуратно вверните винт качества до упора. Настройте оптимально минимальные обороты, воспользовавшись для этого винтом количества, как рассказано выше.

При вворачивании винта качества до упора может сломаться ограничительная заглушка. При необходимости замените сломанную заглушку на новую.

Регулируем качество смеси

После правильной регулировки система холостого хода должна гарантировать обороты, предусмотренные заводскими настройками и инструкцией.

При регулировке системы холостого хода и частоты вращения вала, вы должны полностью соблюдать все требования, написанные в инструкции по эксплуатации автомобиля. Если указанные нормы не будут соблюдены, то это может привести к нарушениям работы двигателя. Последующий ремонт потребует больших финансовых вложений.

Изменяем количество оборотов

Если вы не обладаете достаточным опытом произведения работ такого рода, то впервые проделайте эту процедуру с опытным специалистом, особенно если в двигателе стоит карбюратор ОЗОН. Специалист поможет вам правильно отрегулировать содержание СО в выхлопных газах в пределах допустимых значений.

При возникновении проблем в настройке, надо аккуратно немного повернуть винт, регулирующий качество смеси. Этим же винтом установить оптимальную частоту вращения, как и при предыдущей настройке.

Видео

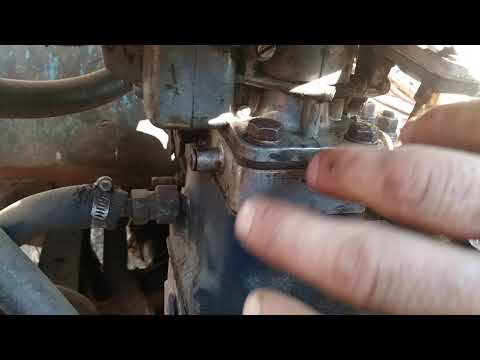

Полезное видео о прочистке и настройке карбюратора:

описание, устройство, замена и рекомендации :: SYL.

ru

Карбюраторы 126-й серии – это целое поколение агрегатов, которые выпускались Ленинградским заводом «Ленкарз», затем переименованного в «Пекар». Карбюратор К-126 и его модификации выпускались около 40 лет. Впервые эти устройства появились вместе с новым мотором ЗМЗ-53. Такие двигатели пришли на замену знаменитым ГАЗ-51 и однокамерным карбюраторам к ним.

Факты из истории

С 1968 года на Павловском автобусном заводе начали выпускать модели ПАЗ-672. В семидесятых годах с конвейера сошла модификация 3201, а затем – 3205. Двигатель в этих автобусах был аналогичен тому, что использовали ранее в грузовых автомобилях. Однако моторы комплектовались дополнительными элементами. Что касается системы питания, то в нее изменения не вносили, поэтому и здесь использовались карбюраторы из 126 серии.

Но сразу перейти на новые силовые агрегаты было невозможно по причине появления в 1966 году ГАЗ-52, в котором устанавливался шестицилиндровый мотор. В 1977-м однокамерный карбюратор на этом моторе заменили на карбюратор К-126. Позже появилась практически точная копия К-126 – К-135. Сейчас карбюраторы 126-го семейства практически не используются на автобусах ПАЗ с двигателями ЗМЗ. Но полностью из эксплуатации они не вышли. И в связи с этим у владельцев появляются вопросы, на которые нужно найти ответы. Дело в том, что 126-я серия устанавливалась на «Волги», а также на УАЗы. Поэтому необходимо рассмотреть устройство этих узлов, основные неисправности, способы настройки.

Краткое описание устройства

Карбюратор К-126 – это базовая модель для многих моделей УАЗ и ГАЗ. Как и огромная масса других аналогичных агрегатов, эта модель оснащена двумя смесительными камерами – первичной и вторичной. Также конструкция включает в себя воздушную заслонку. Каждая из смесительных камер оснащена отдельной дозирующей системой. Карбюраторы укомплектовываются ускорительным насосом и системой, обеспечивающей стабильную работу двигателя на холостом ходу. Также устройства оснащаются экономайзером.

За счет применения всех этих систем двигатель может эффективно работать в разных режимах. Когда устройство полностью исправно, оно подготавливает оптимальную топливную смесь, на которой двигатель может работать максимально стабильно и с полной отдачей. Карбюратор оснащен системой, облегчающей запуск холодного силового агрегата и функцию запуска мотора после недавней остановки. Конструктивно 126 карбюратор на УАЗе являет собой двухкамерный агрегат с двумя диффузорами и камерами с системой их последовательного открытия.

Устройство

Итак, этот агрегат имеет две камеры – первичную и вторичную. Первая задействуется при любых режимах работы двигателя. Агрегат использует вторичную камеру, если нагрузка на мотор высокая или максимальная. Чтобы двигатель мог работать без сбоев и перебоев, карбюратор К-126 включает в себя различные основные дозирующие системы. Эти элементы располагаются в крышке, а также непосредственно внутри корпуса первичных и вторичных камер.

Поплавковая система вместе с крышкой для нее изготовлена из сплава на основе цинка методом литья. Материалом для производства смесительных камер карбюратора служат сплавы на основе алюминия. Крышка камеры с поплавком соединена через картонную уплотнительную прокладку.

Поплавок

В корпусе камеры находится по два больших, а также малых диффузоров. Дополнительно там же имеются главные топливные и воздушные жиклеры и эмульсионные трубки в количестве двух единиц. Там же расположен жиклер холостого хода, система экономайзера и ускорительный насос вместе с приводом. Детали, за счет которых топливо распыляется в цилиндрах, размещены в малых диффузорах в каждой из камер карбюратора. Диффузор установлен в камеру посредством прессования. Дополнительно в поплавковой камере имеется окошко. Через него удобно наблюдать за уровнем бензина внутри и за работой механизма.

Каждый жиклер (неважно, топливный он или воздушный) оснащается специальными пробками. Они облегчают доступ к жиклерам без необходимости демонтажа агрегата. Жиклер холостого хода и вовсе можно открутить снаружи. Он находится на внешней части карбюратора.

Непосредственно в крышке камеры расположена воздушная заслонка вместе с приводом, а также автоматические клапаны. Последние можно увидеть над первой смесительной топливной камерой. Привод заслонки находится в соединении с осью дроссельной заслонки. Это сделано для облегчения запуска холодного мотора. Когда открывается воздушная заслонка, будет открываться также и дроссельная. При этом угол открытия будет такой, при котором коленчатый вал сможет вращаться на достаточном количестве оборотов для стабильной работы.

На крышке агрегата закреплен механизм, посредством которого работает поплавок. Он представляет собой элемент, подвешенный на оси, и игольчатый клапан, отвечающий за подачу жидкого горючего. Поплавок карбюратора представляет собой кусочек тонкой листовой латуни. Ее толщина составляет 0,2 мм. Игольчатый клапан выполнен в разборном виде. Он представляет собой иглу и корпус. Диаметр седла составляет 0,2 мм. Конусная часть иглы оснащена уплотнительной шайбой. Она изготовлена на основе фтористых сортов резины.

Корпус смесительных камер

В корпусе первой и второй смесительной камер находятся заслонки. Также здесь можно найти органы регулировки, позволяющие настраивать работу системы холостого хода. Рядом находятся переходные отверстия. Они нужны для того, чтобы обеспечить возможность согласованной работы системы ХХ с дозирующей системой в первичной камере.

Общий принцип действия

Устройство карбюратора К-126 показывает, что работает данный агрегат на базе воздушного торможения. При работе экономайзера торможение вовсе не используется — так работают все элементарные карбюраторы. Система, отвечающая за холостой ход, а также ускорительный насос и пусковая система для запуска холодного мотора находятся только в первой камере. Экономайзер оснащен отдельным распылителем. Его можно найти в воздушном патрубке на вторичной камере.

Особенности системы ХХ

Карбюратор 126 ГУ оснащен системой холостого хода. Она представляет собой топливный и воздушный жиклеры, а также два переходных отверстия в первой смесительной камере. Если заглянуть в нижнее отверстие, то можно обнаружить настроечный винт.

Он отвечает за качество горючей смеси. Топливный жиклер ХХ находится ниже уровня бензина. Эти две системы (если они работают вместе) могут обеспечить двигателю возможность работы в любых мощностных режимах.

Экономайзер

Карбюратор 126 ГУ УАЗ также оснащен экономайзером. Он представляет собой приводной механизм, а также распылитель. Экономайзер запускается, если дроссельная заслонка открыта почти полностью. Нужно заметить, что в режиме максимальных нагрузок задействованы все системы карбюратора, кроме экономайзера.

Ускорительный насос

Он состоит из поршня, приводного механизма, а также клапанов. Последние бывают двух типов:

• Нагнетательный.
• Выпускной.

Также имеется распылитель в воздушном патрубке. Насос приводится в действие от дроссельной заслонки и задействуется при наборе автомобилем скорости.

Регулировка и обслуживание

Для того чтобы карбюратор исправно выполнял свои функции, требуется периодически обслуживать агрегат. Среди перечней операций можно выделить необходимость контроля надежного крепления карбюратора к двигателю, контроль и настройку уровня горючего в поплавковой камере. Также рекомендуется периодически выполнять регулировку холостых оборотов. В процессе обслуживания проверяют исправность ускорительного насоса и экономайзера. Чаще всего выполняются промывка и контроль пропускной способности жиклеров.

Регулировка карбюратора К-126 начинается с настройки уровня топлива. Эту операцию проводят на заглушенном моторе. При ручной подаче горючего уровень его должен находиться между специальными метками в смотровом окне. Регулировать можно только при снятой крышке камеры. Для изменения уровня топлива подгибают язычок ограничителя так, чтобы игла меняла ход в пределах 1,5 мм. В процессе работы детали карбюратора изнашиваются. Из-за этого уровень горючего постепенно растет.

Настройка холостого хода

Карбюратор К-126 Г и другие устройства из этой серии также требуют настройки холостого хода. Это делается при помощи настроечного винта дроссельной заслонки и с помощью винта, ограничивающего токсичность. Как это выполнить? Сначала винт качества закручивают до упора, а затем открывают на 1,5 оборота. Далее запускают двигатель. Винтом количества выставляют обороты коленчатого вала в пределах 550-650. Далее выводят токсичность выхлопа до необходимой нормы. Делается это при помощи того же винта количества.

Регулировка карбюратора К-126 ГУ и других устройств ничем не отличается от процесса настройки 126-й серии. Эти модели практически идентичны, за исключением некоторых деталей. Кроме настройки, необходимо периодически тщательно промывать карбюратор специальными промывочными жидкостями. Бензин содержит множество примесей, которые со временем забивают каналы внутри устройства. Из-за этого повышается расход топлива и снижается эффективность работы двигателя.

Как устроен и регулируется карбюратор К-126

Вы ознакомитесь с устройством карбюратора К126, узнаете о том как проводится его регулировка, найдете информацию о принципе действия карбюратора.

Времена карбюратора к126 начались в 1960 годах. Карбюраторы к126 устанавливались на отечественные легковые и легкие грузовые автомобили. Карбюратор к126 до сих пор используются на просторах бывшего Советского Союза и его по сей день легко можно купить в магазинах автомобильных запчастей.

Карбюратор к 126 имеет много модификаций, ниже приведу информацию, которую удалось найти:

К126П — Москвич-408;

К126Н — Москвич-412;

К126Г,  К126ГУ — УАЗ;

К126ГМ — Волга 24;

К126Б — ГАЗ-53;

К126И — ГАЗ 52-03;

К126Е — ГАЗ 52-04.

Отличаются верхними, частями, подошвами, диффузорами, тарировками и т.д.

Устройство карбюратора К126

Рассмотрим устройство карбюратора к126. Карбюратор К-126 — эмульсионный, двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой.

Карбюратор имеет две смесительные камеры: первичную и вторичную. Первичная камера работает на всех режимах двигателя. Вторичная камера включается в работу при большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).

Для обеспечения бесперебойной работы двигателя на всех режимах карбюратор имеет следующие дозирующие устройства: систему холодного хода первичной камеры, переходную систему вторичной камеры, главные дозирующие системы первичной и вторичной камер, систему экономайзера, систему пуска холодного двигателя и систему ускорительного насоса. Все элементы дозирующих систем расположены в корпусе поплавковой камеры, ее крышке и корпусе смесительных камер. Корпус и крышка поплавковой камеры отлиты из цинкового сплава ЦАМ-4-1. Корпус смесительных камер отлит из алюминиевого сплава АЛ-9. Между корпусом поплавковой камеры, ее крышкой и корпусом смесительных камер установлены уплотнительные картонные прокладки.

Устройство карбюратора К-126

В корпусе поплавковой камеры расположены: два больших 6. и два малых диффузора 7, два главных топливных жиклера 28, два воздушных тормозных жиклера 21 главных дозирующих систем, две эмульсионные трубки 23, расположенные в колодцах, топливный 13 и воздушный жиклеры системы холостого хода, экономайзер и направляющая втулка 27, ускорительный насос 24 с нагнетательным и обратным клапанами.

Распылители главных дозирующих систем выведены в малые диффузоры первичной и вторичной камер. Диффузоры запрессованы в корпус поплавковой камеры. В корпусе поплавковой камеры имеется окно 15 для наблюдения за уровнем топлива и работой поплавкового механизма.

Смотровое окно к126

Все каналы жиклеров снабжены пробками для обеспечения доступа к ним без разборки карбюратора. Топливный жиклер холостого хода может быть вывернут снаружи, для чего его корпус выведен через крышку вверх наружу.

В крышке поплавковой камеры расположена воздушная заслонка 11, с полуавтоматическим приводом. Привод воздушной заслонки соединен с осью дроссельной заслонки первичной камеры системой рычагов и тяг, которые при пуске холодного двигателя открывают дроссельную заслонку на угол, необходимый для поддержания пускового числа оборотов двигателя. Вторичная дроссельная заслонка при этом плотно закрыта.

Эта система состоит из рычага привода воздушной заслонки, который одним плечом действует на рычаг оси воздушной заслонки, а другим через тягу на рычаг малого газа, который, поворачиваясь, нажимает на заслонку первичной камеры и открывает ее.

В крышке карбюратора крепится поплавковый механизм, который состоит из поплавка, подвешенного на оси, и клапана 30 подачи топлива. Поплавок карбюратора изготовлен из листовой латуни толщиной 0,2 мм. Клапан подачи топлива — разборный, состоит из корпуса и запорной иглы. Диаметр седла клапана 2,2 мм. Конус иглы имеет специальную уплотнительную шайбу, изготовленную из состава на основе фтористой резины.

Поплавковая камера к126

Топливо, поступающее в поплавковую камеру, проходит через сетчатый фильтр 31.

В корпусе смесительных камер расположены две дроссельные заслонки 16 первичной камеры и вторичной камеры, регулировочный винт 2 системы холостого хода, винт токсичности, каналы системы холостого хода, служащие для обеспечения согласованной работы системы холостого хода и главной дозирующей системы первичной камеры, отверстие 3 подвода разрежения к вакуум-регулятору опережения зажигания, а также переходная система вторичной камеры.

Основные системы карбюратора работают по принципу пневматического (воздушного) торможения топлива. Система экономайзера работает без торможения, как элементарный карбюратор. Системы холостого хода, ускорительного насоса и пуска холодного двигателя имеются только в первичной камере карбюратора. Система экономайзера имеет отдельный распылитель 19, выведенный в воздушный патрубок вторичной камеры. Вторичная камера снабжена переходной системой холостого хода.

Система холостого хода карбюратора состоит из топливного жиклера 13, воздушного жиклера и двух отверстий в первичной смесительной камере (верхнего и нижнего). Нижнее отверстие снабжено винтом 2 для регулирования состава горючей смеси. Топливный жиклер холостого хода расположен под уровнем топлива и включен после главного жиклера первичной камеры.

Топливные жиклеры карбюратора к126

Эмульсирование топлива производится воздушным жиклером. Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормозным жиклером, а также величиной и расположением переходных отверстий в первичной смесительной камере.

Главная дозирующая система каждой камеры состоит из больших и малых диффузоров, эмульсированных трубок, главных топливных и главных воздушных жиклеров. Главный воздушный жиклер 21 регулирует поступление воздуха внутрь эмульсионной трубки 23, расположенной в эмульсионном колодце. Эмульсионная трубка имеет специальные отверстия, предназначенные для получения необходимой характеристики работы системы.

Система холостого хода и главная дозирующая система первичной камеры обеспечивают необходимый расход топлива на всех основных режимах работы двигателя.

Система экономайзера состоит из направляющей втулки 27, клапана 23 и распылителя 19. Система экономайзера включается в работу на 5-7 до полного открытия дроссельной заслонки вторичной камеры.

Следует отметить, что на режиме полной нагрузки работают, кроме системы экономайзера, главные дозирующие системы обеих камер и очень немного топлива продолжает поступать через систему холостого хода.

Система ускорительного насоса состоит из поршня 24, механизма привода 20 впускного и нагнетательного (выпускного) клапанов и распылителя 12, выведенного в воздушный патрубок первичной камеры. Система имеет привод от оси дросселя первичной камеры и работает при разгоне автомобиля.

Ускорительный насос к126

На оси дроссельной заслонки первичной камеры жестко укреплен рычаг 4 привода. Также жестко на оси укреплен поводок кулисы 25. Кулиса свободно установлена на оси заслонки 16 и имеет два паза. В первой из них перемещается поводок, а во втором — палец с укрепленным на нем роликом рычага 26 привода оси 8 вторичной заслонки.

Привод дроссельой заслонки второй камеры к126

Заслонки удерживаются в закрытом положении пружинами, укрепленными на оси первичной камеры и оси вторичной камеры. Кулиса 25 также постоянно стремится закрыть заслонку вторичной камеры, так как на нее действует возвратная пружина, укрепленная на оси первичной камеры.

При движении рычага 4 привода оси первичной камеры поводок рычага первичной камеры сначала свободно перемещается в пазу кулисы 25 (таким образом открывается только заслонка первичной камеры), и примерно после 2/3 ее хода поводок начинает поворачивать ее. Кулиса 25 привода вторичной заслонки открывает вторичную дроссельную заслонку. При сбросе газа пружины возвращают всю систему рычагов в исходное положение.

Схема карбюратора к 126

Регулировка карбюратора К126

Карбюраторы К-126 весьма просты по устройству, в меру надежны и требуют минимального ухода при правильной эксплуатации. Большинство неисправностей возникает либо после неквалифицированного вмешательства в регулировки либо в случае засорения дозирующих элементов твердыми частицами. Среди видов технического обслуживания наиболее распространенными являются промывка, регулировка уровня топлива в поплавковой камере, проверка работы ускорительного насоса, регулировка системы пуска и системы холостого хода.

Рассмотрим регулировку карбюратора к 126.

Регулировка уровня топлива карбюратора к126

Регулировка уровня топлива К126

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» на стенках смотрового окна. При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3 (см. рис.). Одновременно подгибанием ограничителя 2, установите ход иглы 5 клапана подачи топлива 1,2 — 1,5 мм. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно. Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.

Примечание. При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.

Регулировка холостого хода карбюратора К126

Регулировка минимальной частоты вращения коленчатого вала холостого хода проводится в следующей последовательности:

-прогреваем двигатель до рабочей температуры;

— завернуть до отказа, но не туго, винт 15, а затем отвернуть его на 1,5 оборота;

— пустить двигатель и упорным винтом 43 дроссельной заслонки установить устойчивую частоту вращения коленчатого вала 550 — 650 об/мин;

Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов

Винтом 15 ограничителя токсичности регулируется предельное значение окиси углерода (при наличии газоанализатора).

Отрегулировать систему  холостого хода карбюратора к126 можно и без газоанализатора.

Вот как эта процедура описана в книге Тихомирова Н.Н. «Карбюраторы К-126, К-135»:

При отсутствии газоанализатора можно добиться почти такой же точности регулирования, используя только тахометр или вовсе на слух. Для этого на прогретом двигателе и при неизменном положении винта «количества» найдите, как описано выше такое положение винтов «качества», при котором обеспечивается максимальная частота вращения двигателя. Теперь винтом «количества» установите частоту вращения примерно 650 мин»1. Проверьте винтами «качества», является ли эта частота максимальной для нового положения винта «количества». Если нет, повторите весь цикл еще раз для достижения требуемого соотношения: качество смеси обеспечивает максимально возможную частоту вращения, а количество оборотов примерно 650 мин»1. Помните, что винты «качества» необходимо вращать синхронно.

После этого, не трогая винт «количества», заверните винты «качества» на столько, чтобы частота вращения снизилась на 50 мин»1, т. е. до регламентированной величины. В большинстве случаев эта регулировка соответствует всем требованиям ГОСТ. Регулировка таким способом удобна тем, что не требует специального оборудования, и может проводиться каждый раз, когда возникает необходимость, в том числе и для диагностирования текущего состояния системы питания.

В случае несоответствия выбросов СО и СН нормам ГОСТ на повышенной частоте вращения (Nпов»,= 2000*100 мин»‘) воздействие на основные регулировочные винты уже не поможет. Необходимо проверить, не загрязнены ли воздушные жиклеры главной дозирующей системы, не увеличены ли главные топливные жиклеры и не чрезмерен ли уровень топлива в поплавковой камере.

Немного о ремонте карбюратора К126

У карбюратора к 126 как и всех других карбюраторов есть свои слабые места. Очень слабое место у карбюратора к126 это крепление нижней части карбюратора к средней, в этом месте крепежные места со временем подвергаются тепловому воздействию со стороны двигателя и в этих местах при сильной перетяжке крепления карбюратора, и при повышенной рабочей температуры двигателя, крепления половинок карбюратора деформировались, как следствие между нижней средней частью карбюратора к126 появляется зазор, переходные каналы системы холостого хода начинают подсасывать воздух и настроить холостой ход становится практически невозможно, это касается практически всех карбюраторов семейства к 126.

Проверка плоскости фланца карбюратора

Проверить плоскость фланца можно с помощью ровной линейки, как показано на рисунке (показан карбюратор «солекс», принцип тот же). Чтобы устранить эту проблему необходимо разобрать карбюратор полностью, извлечь большие диффузоры из средней части, и и выровнять деформированную поверхность карбюратора с помощью пресса или больших тисков, подкладывая с обеих сторон толстый металл с ровной поверхностью. Будьте осторожны, не прилагайте чрезмерное усилие, увеличивайте нагрузку постепенно и понемногу. Некоторые мастера рекомендуют несильно нагревать выравниваемую деталь. Если есть возможность обратитесь к мастеру у которого есть установка для устранения такой деформации. Не устраняйте деформацию путем спиливания части фланца, истончая его, это окончательно испортит карбюратор! Посмотрите это видео про выпрямление изгиба фланца карбюратора, не совсем о нашем карбюраторе, но суть та же:

Замените промежуточные прокладки на новые и соберите карбюратор. После прогрева двигателя до рабочей температуры, отрегулировать холостой ход и качество смеси.

Вместо заключения

Особенностью карбюраторов К-126 является то, что регулировка не представляет особых сложностей и не требует затрат на инструмент и специальные средства. Именно по этой причине продолжается выпуск карбюраторных к126 автомобилей, которые используются при тяжелых условиях, отдаленных от услуг автосервиса. Соблюдение периодичности ТО даст возможность эксплуатировать автомобиль на протяжении долгого срока без критических поломок.

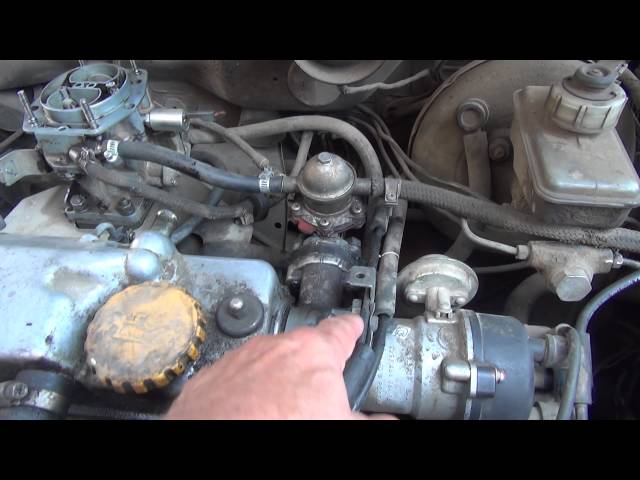

Видео об устройстве и ремонте карбюратора к126.

Стреляет и Чихает в Карбюратор Огнем, Почему Происходят Хлопки При Резком Нажатии на Газ, Причины Неисправности При Запуске ДВС Машины

Содержание

• 1 Общее проявление неисправности
• 2 Высоковольтные провода
• 3 Состав смеси
• 4 Позднее и раннее зажигание
• 5 Неисправность распределителя зажигания
• 6 Поломка коммутатора
• 7 Нарушения в работе газораспределительного механизма
• 8 Впускной клапан
• 9 Неправильный тепловой зазор

Появление хлопков в карбюратор обычно сопровождается неустойчивой работой двигателя, плавающими холостыми оборотам, возрастанием расхода топлива и потерей автомобилем его прежних динамических характеристик. В некоторых случаях двигатель вообще не заводится, либо глохнет сразу после запуска, не реагируя на нажатие педали газа.

Общее проявление неисправности

Хлопки в карбюратор могут появится при следующих обстоятельствах:

• после проведения ремонта двигателя;
• произошло попадание в ДТП или яму на дороге;
• производился тюнинг или просто регулировка карбюратора;
• автомобиль имеет большой пробег.

При этом проявляться неисправность может в следующих случаях:

• при резком надавливании на педаль газа;
• после стоянки, на холодно двигателе;
• на ходу при нагрузке;
• при попытке завести двигатель.

В зависимости от причины, вызвавшей стрельбу в карбюратор, хлопки могут появится как резко, так и постепенно, ежедневно увеличивая интенсивность. Эксплуатация автомобиля, когда мотор чихает в карбюратор, помимо дискомфорта для водителя может привести к потребности в капитальном ремонте двигателя.

Высоковольтные провода

При проведении ремонта, затрагивающего систему зажигания, возможно неправильное подсоединение высоковольтных проводов. При этом искра будет возникать не в такт сжатия, в результате чего появятся хлопки. Даже если двигатель заведется, его мощности не хватит для движения автомобиля.

Для диагностики неисправности следует проверить подключение проводов от свечей зажигания к трамблеру. Отталкиваться следует от метки, расположенной на крышке. Подключение высоковольтных проводов должно соответствовать модели автомобиля. Так, например, расположение высоковольтных проводов в ВАЗ 2109 изображено ниже.

Правильное подключение высоковольтных проводов ВАЗ 2109

Состав смеси

Если в двигатель подается слишком обедненная или обогащенная смесь, то также возможно постреливание. Такая ситуация может возникнуть, если производилась регулировка карбюратора. Неправильная установка винта качества приводит к неправильному приготовлению топливовоздушной смеси.

При работе на обедненной смеси происходит медленное сгорание смеси. Во время открытия впускного клапана продолжается догорание топлива. От него поджигается новая горючая смесь. Сгорание происходит во впускном трубопроводе и двигатель стреляет в карбюратор. При этом наблюдается повышение температуры мотора.

При работе на обогащенной смеси на электродах образуется черный нагар. При достаточном количестве налета и высокой температуре он способен  поджечь топливовоздушную смесь не в положенный момент. Это приводит к хлопку в карбюратор, так как впускной клапан в это время открыт. Данная неисправность проявляется только на прогретом двигателе. Постепенно мотор чихает все чаще и чаще. Существенное падение мощности в таком случае наблюдается крайне редко.

Для диагностики следует осмотреть свечи. Наличие белого цвета говорит о работе на обедненной смеси. Черный налет, наоборот, говорит об переобогащении.

Для устранения неисправности следует произвести ревизию карбюратора. Если регулировка не помогает, то требуется промывка. Также следует внимательно отнестись к топливу, приобретаемому на заправках.

Позднее и раннее зажигание

При позднем зажигании горение топливовоздушной смеси происходит на протяжении всего такта рабочего хода. При открытии впускного клапана догорающая старая смесь поджигает свежее горючее. Двигатель при такой работе существенно перегревается. Хлопки могут наблюдаться не только в карбюратор, но и в глушитель.

Для диагностики рекомендуется проверить выставленный угол опережения зажигания и в случае необходимости отрегулировать его. В качестве косвенного доказательства позднего зажигания выступают побелевшие электроды свечи зажигания.

При слишком раннем появлении искры происходит несвоевременный поджег топлива. Впускной клапан при этом не успевает закрыться, и происходит воспламенение горючей смеси внутри впускного коллектора.

Особое внимание следует уделить УОЗ если производились работы по ремонту системы зажигания. Требуется произвести момента искрообразования. Корректировка опережения зажигания производится поворотом трамблера относительно шкалы.

Ревизия угла опережения зажигания

Неисправность распределителя зажигания

Неисправный трамблер способен вызвать неправильный поджог смеси в камере сгорания. К основным его неисправностям относятся:

• пробой крышки;
• выход из строя бегунка;
• окисление в месте крепления высоковольтных проводов, вызывающее потерю энергии.

Для определения трамблера виновником хлопков рекомендуется на его место установить заведомо исправное устройство. В случае если постреливание пропало, потребуется дальнейшая диагностика неисправности распределителя зажигания.

Трамблер

Поломка коммутатора

Обычно поломка коммутатора делает запуск двигателя невозможным, поэтому хлопки будут наблюдаться при попытке завестись. Для диагностики достаточно установить новое устройство. В случае если при этом мотор перестал стрелять, значит требуется замена либо ремонт коммутатора. Что делать зависит от типа поломки и возможностей автовладельца.

Очень часто данную неисправность можно обнаружить на раннем этапе. У двигателя начинают плавать обороты, а при резком нажатии педали газа машина разгоняется с провалами в тяге. С подкапотного пространства при этом слышны небольшие хлопки.

Нарушения в работе газораспределительного механизма

Запуск двигателя будет сопровождаться выстрелами в карбюратор в случае, если сбиты фазы ГРМ, то есть привод перескочил на несколько зубьев. При этом, если сдвиг составляет 1-2 зуба, двигатель сможет работать, но произойдет потеря мощности. А вот при существенном сдвиге фаз ГРМ могут повредится клапана. В таком случае без ремонта двигателя не обойтись.

Причины, которые вызывают сдвиг привода газораспределительного механизма:

• при выполнении ремонтных работ на двигателе невнимательно выставлены фазы;
• замена ремня;
• слабое натяжение, достаточное вызвать проскальзывание;
• попадание автомобиля в ДТП или яму;
• чрезмерный износ элементов ГРМ.

Установочные метки для проверки правильности фаз ГРМ

Для диагностики неисправности необходимо проверить установочные метки на шкиву коленвала и корпусе. Устранение неисправности зависит от последствий сдвига фазы. В некоторых случаях достаточно откорректировать работу ГРМ, но в случае удара поршней об клапаны без ремонта мотора не обойтись.

Заметив сдвиг фаз ГРМ не стоит пытаться завести двигатель, а тем более придавать газу, проверяя возможность поездки. Запуск двс возможен только после правильного размещения установочных меток и устранения причины, вызвавшей сдвиг. В противном случае можно существенно повредить мотор.

Впускной клапан

Погнутый или прогоревший клапан не способен герметизировать камеру сгорания от карбюратора. Неплотный прижим тарелки к седлу позволяют газам прорваться в впускной коллектор. В некоторых случаях происходит воспламенение свежей топливовоздушной смеси.

Для диагностики неисправности необходимо проверить компрессию. В случае обнаружения цилиндра с подозрением на негерметичность камеры сгорания необходимо залить в него моторное масло. Это позволит исключить чрезмерный износ цилиндропоршневой группы или залегание поршневых колец. Цилиндр с поврежденным клапаном показывает одинаковую компрессию как с маслом, так и без.

Для устранения неисправности необходим демонтаж головки блока цилиндров и замена клапана. В случае, если клапан погнут рекомендуется проверить правильность фаз ГРМ. Прогар клапана при небольшом пробеге также требует поиска причины данной поломки.

При наличии гидроусилителей следует также проверить их работу. Залипание гидрокомпенсатора ведет к тем же последствиям, что и прогорание клапана. При этом постреливание в карбюратор может наблюдаться не все время, а в определенные периоды, например, при холодном либо горячем  двигателе. Очень часто автовладельцы жалуются, что постреливает когда завожу мотор.

Неправильный тепловой зазор

Основными причинами отличия теплового зазора от нормы являются:

• Ремонт двигателя. При выставлении возможно специальное либо случайное уменьшение расстояния между кулачком распредвала и толкателем. До ремонта, как правило, машина заводилась без хлопков;
• Техническое обслуживание не проводится вовремя. По истечении определенного пробега происходит усадка, истирание и деформация поверхностей. Если автолюбитель не отрегулирует вовремя тепловой зазор то двигатель начнет стрелять в карбюратор.

В первом случае хлопки в карбюратор появляются во время пробного запуска двигателя после ремонта. Во втором случае неисправность приходит постепенно. Первоначально, например, при нажатии на педаль газа появляются непродолжительные хлопки, которые с каждым разом становятся все продолжительней.

Для диагностики неисправности следует проверить зазор, как показано на фото ниже.

Контроль зазора при помощи щупа

Если езда при неправильно отрегулированном тепловом зазоре не была продолжительной, то никаких последствий не будет. В случае продолжительной эксплуатации происходит обгорание кромок тарелок клапанов и без ремонта избавится от него не получится. Огонь будет прорываться в коллектор, даже если правильно отрегулировать поврежденный клапан.

Постреливание огнем в карбюратор это не самостоятельная поломка, а последствие других неисправностей. Выяснить почему так произошло поможет диагностика ГРМ, зажигания и топливной системы. Для предотвращения поломки следует вовремя проходить техническое обслуживание и соблюдать внимательность при ремонте автомобиля.



Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как легко отрегулировать двухтактный воздушный винт

Хотите знать, как работает воздушный винт на карбюраторе двухтактного мотоцикла? В этой статье объясняется, что такое воздушный винт, почему он важен и как его отрегулировать.

Двухтактный карбюратор довольно прост, поскольку он имеет 3 основных контура. Регулировка этих цепей обычно известна как промывка или повторная регулировка карбюратора.

Почему так важен выброс углеводов?

Чрезвычайно важно иметь правильную струю. То есть, если вы хотите сильный ходовой и надежный велосипед.

Многие симптомы, такие как не заводящийся мотоцикл, загрязнение свечей зажигания и заедание, обычно связаны с карбюратором. Точнее: струйный.

Воздушный винт и топливный винт

Их легко перепутать. Просто помните, что воздушный винт — это регулировочный винт на 2-тактном карбюраторе, а топливный винт — на 4-тактном карбюраторе.

Что делает воздушный винт?

Воздушный винт служит для «точной настройки» пилотного жиклера (иногда его называют медленным жиклером). Винт регулирует количество воздуха, пропускаемого через пилотную форсунку. Это важно для форсунки, чтобы получить правильную топливно-воздушную смесь.

С другой стороны, топливный винт на 4-тактном двигателе определяет, сколько топлива пропускается через контур пилотного жиклера.

Почему важен воздушный винт?

Пилотный жиклер регулирует соотношение воздух-топливо от закрытой дроссельной заслонки (холостой ход) до примерно ¼ открытия дроссельной заслонки.

Среднестатистический гонщик, включая меня, большую часть времени ездит в положении дроссельной заслонки 0-¼. Это делает чрезвычайно важным сделать все правильно, чтобы ваш велосипед работал хорошо.

Когда нужно регулировать воздушный винт?

Даже если вы настроите его один раз, вам, скорее всего, придется настраивать его снова, если вы хотите, чтобы ваш мотоцикл для бездорожья заводился и работал наилучшим образом. К счастью, на большинстве карбюраторов действительно легко повернуть воздушный винт, так что это можно быстро отрегулировать, если вы потренируетесь несколько раз.

Вам может понадобиться отрегулировать воздушный винт на карбюраторе, когда:

• Изменения температуры
• Изменения влажности
• Вы едете на более низкой или высокой высоте
• Вы вносите изменения в свой велосипед, которые влияют на мощность

Например, если вы начинаете движение утром на высоте 4000 футов при 50 градусах с правильно установленным воздушным винтом, а затем поднимаетесь на высоту до 9000 футов, а это 75 градусов, воздушно-топливная смесь должна быть скорректировано. Как только ваш мотоцикл заводится с трудом или отсутствует отклик дроссельной заслонки, пришло время отрегулировать воздушный винт.

Как отрегулировать воздушный винт

Воздушный винт обычно находится в нижней части корпуса карбюратора с левой стороны. Это небольшой винт, для которого требуется отвертка с плоским лезвием, и он часто находится рядом с впускным отверстием для топлива.

Независимо от того, есть ли у вас карбюратор Keihin или карбюратор Mikuni, регулировочный винт будет практически идентичен, когда дело доходит до его регулировки.

Совет: Всегда используйте плоское лезвие правильного размера для регулировки воздушного винта. Использование неправильного размера (особенно слишком маленького) может легко повредить винт, что затруднит его регулировку.

Стройнее или богаче?

Как мне узнать, становиться ли мне богаче или беднее, и как мне узнать, в какую сторону повернуть воздушный винт? Что касается того, чтобы стать стройнее или богаче, просто определите свои углеводные симптомы и следуйте моей таблице ниже.

Признаки регулировочного винта подачи воздуха в двухтактный карбюратор с обедненной смесью:

• Затрудненный запуск при холодном двигателе
• Захлебывание при малом открытии дроссельной заслонки
• Повышена вероятность перегрева и утечки охлаждающей жидкости через перепускную трубку
• Зависание холостого хода/высокие холостые обороты

Симптомы богатого 2-тактного регулировочного винта подачи воздуха в карбюратор:

• Затрудненный запуск на горячем двигателе0038
• Загрязнение/влажность свечи зажигания
• Низкие обороты холостого хода/не работает

В какую сторону крутить винт топливовоздушной смеси?

При регулировке воздушного винта, если вы хотите сделать его более худым, вам нужно открыть его, чтобы впустить больше воздуха. Выверните его (против часовой стрелки).

Чтобы сделать его богаче, поверните его (по часовой стрелке), чтобы уменьшить количество воздуха, проходящего через него.

Регулировка воздушного винта для определения пилотного жиклера

Ранее я говорил, что регулировка воздушного винта должна определять, какого размера пилотный жиклер должен быть в карбюраторе вашего мотоцикла. Итак, как вы это понимаете?

На самом деле все очень просто. Общее количество регулировок воздушного винта составляет около 3,5 оборотов, исходя из моего опыта.

0 — винт полностью закручен (по часовой стрелке). 3,5 оборота — это 3 с половиной оборота от 0.

Цель состоит в том, чтобы ваш 2-тактный велосипед работал как можно лучше, и цель состоит в том, чтобы добиться этого с воздушным винтом между 1,0 и 2,0 оборотами. Таким образом, у вас есть небольшая корректировка в обоих направлениях, если вам нужно стать стройнее или богаче.

Изменение температуры или высоты потребует быстрой регулировки воздушного винта, чтобы ваш велосипед работал четко и уверенно.

Когда нужно стать стройнее или богаче

При регулировке воздушного винта, если ваш мотоцикл для бездорожья работает лучше всего с оборотами 2,5 или более, вам необходимо заменить пилотный жиклер.

Получается, что скорость 2,5 означает, что ему нужно больше воздуха. Вы захотите перейти на пилотный реактивный самолет следующего размера, меньшего размера, чтобы уменьшить контур струйной подачи.

Ваш велосипед работает лучше всего при оборотах менее 1,0? Это означает, что ему нужно больше топлива, и вам нужно стать больше/богаче на реактивном самолете.

Практические советы по повторной струйной очистке

Заправить двухтактный карбюратор мотоцикла для бездорожья не так уж и сложно. Просто делайте один шаг за раз.

Всегда не забывайте отмечать исходные настройки, а также каждое сделанное вами изменение. Выполнение этого в начале поможет вам понять, как работает воздушный винт или любой другой струйный контур.

Хотите узнать больше и узнать, как настроить любой двухтактный воздушный винт за считанные минуты? Щелкните здесь, чтобы узнать, как это сделать.

Обслуживание и регулировка карбюратора Carter

Примечание: Универсален и подходит для всех карбюраторов Carter



Цепь поплавка:

Если поплавок заполнен топливом или если отверстия для штифтов изношены, карбюратор будет заливать. Плохая работа иглы поплавка будет иметь место, если кромка кронштейна поплавка изношена. В этом случае его следует зашлифовать наждачной бумагой. Игла и седло могут протечь из-за износа, повреждения или заедания, что приведет к затоплению карбюратора. Иглы и сиденья доступны только в соответствующих наборах. Никогда не заменяйте иглу, не заменив седло.

Чтобы определить уровень поплавка, рис. 119, сначала поверните прокладку крышки чаши, и, когда крышка находится в положении, как показано на рисунке, поплавок под собственным весом должен находиться на высоте 3/8 дюйма [9 525 мм] (как показано на Для изменения уровня поплавка нажмите отверткой на латунную кромку поплавка, удерживая поплавок при сборке с крышкой карбюратора. Изгиб таким образом кромки позволяет сохранить ее кривизну, необходимо для правильной работы поплавкового клапана Убедитесь, что пружина и штифт в клапане находятся на своем месте и что пружина не растянута.



Низкоскоростной контур:

В низкоскоростном контуре, рис. низкоскоростная струя, отверстия которой тщательно откалиброваны. Если они повреждены, их следует заменить. Жиклеры всегда должны сидеть плотно. Перепускные и воздуховыпускные отверстия должны быть чистыми. Нагар, который может образовываться в горловине карбюратора, может закрыть отверстия для выпуска воздуха до такой степени, что будет подаваться недостаточно воздуха для смешивания топлива до того, как оно достигнет порта холостого хода. Это состояние обычно указывается, если необходимо закрутить регулировочный винт смеси холостого хода ближе, чем минимальный предел в 1/2 оборота. Если состояние плохое, холостой ход может продолжаться даже после того, как регулировочный винт смеси холостого хода полностью закручен в седло. Отверстия для выпуска воздуха можно очистить мягкой медной проволокой. Неиспользуемый порт должен содержаться в чистоте и не иметь ограничений. Если он поврежден, двигатель не будет работать должным образом на низких оборотах, и потребуется новый фланец корпуса.

На лицевой стороне дроссельной заслонки выбита буква «С», заключенная в кружок. Когда клапан установлен в карбюратор, эта сторона должна быть обращена к отверстию холостого хода и обращена к впускному коллектору, если смотреть снизу. Чтобы правильно центрировать клапан в горловине карбюратора, винты должны быть запущены в вал, а затем при плотно закрытом клапане (регулировочный винт рычага дроссельной заслонки вывернут) следует слегка постучать по нему. Это позволит центрировать клапан в горловине карбюратора. Затем следует поддерживать давление пальцами до тех пор, пока винты не будут затянуты. Если горловина карбюратора ограничена нагаром, необходимо будет открыть дроссельную заслонку шире, чем нужно, чтобы получить надлежащие обороты холостого хода двигателя. Открытие дроссельной заслонки больше, чем это значение, чтобы получить надлежащий холостой ход, откроет больше прорези порта холостого хода, чем предполагалось. Это приведет к тому, что в качестве резерва останется недостаточно свободного порта для покрытия периода между холостым ходом и 20 милями [32 км] в час, когда начинает включаться высокоскоростная система. Результатом станет ровная точка при ускорении. Очистите, соскоблив наждачной бумагой.

Высокоскоростной контур:

В редких случаях необходимо снимать главный жиклер Рис. 116. Обычно его можно очистить, вынув заглушку и продув сжатым воздухом. Если он поврежден и требует замены, при установке убедитесь, что между соплом и седлом находится только одна прокладка. Если карбюратор долгое время находился в эксплуатации или подвергался вмешательству, может оказаться, что дозирующая тяга неправильно отрегулирована или изношена. Изношенная дозирующая штанга будет иметь эффект богатой смеси на скорости выше 20 миль в час (32,2 км/ч). Если дозирующий стержень изношен, сопло дозирующего стержня также будет изношено, и их следует заменить. Перед регулировкой дозирующей штанги отрегулируйте ход ускорительного насоса, так как регулировка хода насоса изменит настройку дозирующей штанги.

Чтобы отрегулировать дозирующую штангу, отверните регулировочный винт рычага дроссельной заслонки «С», рис. 120, и плотно закройте дроссельную заслонку. С помощью калибра T-109-26, рис. 120 (поставляется Carter Carburetor Co.), ослабьте гайку «B» и переместите штифт, пока он не сядет в паз на калибре. Надежно затяните гайку. Снимите датчик и установите дозирующую штангу с диском и подсоедините пружину через отверстие в измерительной штанге.





Контур ускорительного насоса:

Цепь ускорительного насоса Если плунжер насоса изношен, заедает или если пружина под кожей потеряла свое натяжение, замените узел плунжера, рис. 113. Если впускной обратный клапан насоса, рис. Нагнетаемый насос будет принудительно возвращаться через клапан в поплавковую камеру, предотвращая выброс достаточного количества топлива из жиклера. Если клапан невозможно очистить сжатым воздухом, его необходимо заменить. Если обратный клапан нагнетания насоса протекает, воздух будет втягиваться в цилиндр насоса при ходе плунжера вверх. Это приводит к недостаточному выбросу топлива в горловину карбюратора при ускорении, вызывая плоскую точку. Если клапан невозможно очистить сжатым воздухом, во избежание утечки его необходимо заменить. Если пружина рычага ускорительного насоса ослаблена или повреждена, это приведет к плохому ускорению. Если отверстие в жиклере ускорительного насоса слишком велико, ускорительный заряд будет проходить слишком быстро и сделает смесь слишком богатой. Увеличенный жиклер подлежит замене. Такой же эффект дает и рыхлая струя. Забитый жиклер вызывает плоскую точку при ускорении. Для регулировки хода насоса используйте манометр Т-109.-117C следует использовать.

Сначала отверните регулировочный винт дроссельной заслонки «C», рис. 120, чтобы полностью закрыть дроссельную заслонку. Для измерения хода поместите манометр на верхнюю часть крышки чаши, рис. 121, широко откройте дроссельную заслонку и измерьте расстояние до верха штока плунжера насоса. Плотно закройте дроссельную заслонку и повторите измерение. Разница, представляющая собой ход насоса, должна составлять 17/64 дюйма [6747 мм]. Для регулировки хода согните соединительный шток дроссельной заслонки в точке «А». 0003

ВАЖНО:  Всегда устанавливайте ход насоса перед настройкой дозирующего стержня. Если установить позже, дозирующая штанга будет сбита с регулировки. Если соединительный стержень дроссельной заслонки и узел рычага вала дроссельной заслонки изношены, это позволит открыть дроссельную заслонку педалью акселератора до того, как насос начнет подавать топливо, что приведет к образованию плоского пятна. Замените все изношенные детали, поскольку это также влияет на работу дозирующей штанги.

Ищете топливные детали для вашего винтажного Willys или Jeep? Поиск топлива по категории или по диаграмме

* Выдержка из Руководства по обслуживанию автомобилей Universal Jeep, стр. 100



Натуральные способы лечения в домашних условиях

Мы включили продукты, которые, по нашему мнению, будут полезны нашим читателям. Если вы покупаете по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Обзор

Ваши любимые блюда могут порадовать ваши вкусовые рецепторы. Но если вы едите слишком быстро или потребляете слишком много этих продуктов, у вас может время от времени возникать расстройство желудка.

Симптомы несварения желудка могут включать неприятные ощущения переполнения живота после еды, а также боль или жжение в верхней части желудка.

Расстройство желудка — это не болезнь, а скорее симптом других проблем с желудочно-кишечным трактом, таких как язва, гастрит или кислотный рефлюкс.

У многих людей рано или поздно возникает расстройство желудка. Вместо того, чтобы искать безрецептурные антациды, чтобы успокоить желудок, вы можете попробовать контролировать симптомы с помощью ингредиентов и трав на своей кухне.

Вот восемь домашних средств, которые могут быстро помочь при расстройстве желудка.

Перечная мята — больше, чем освежитель дыхания. Он также оказывает спазмолитическое действие на организм, что делает его отличным выбором для облегчения проблем с желудком, таких как тошнота и расстройство желудка. Выпейте чашку мятного чая после еды, чтобы быстро успокоить желудок, или держите несколько кусочков мяты в кармане и сосите леденец после еды.

Хотя мята может облегчить несварение желудка, вам не следует пить или есть мяту перечную, если расстройство желудка вызвано кислотным рефлюксом. Поскольку перечная мята расслабляет нижний пищеводный сфинктер — мышцу между желудком и пищеводом — ее употребление или употребление в пищу может привести к обратному забросу желудочной кислоты в пищевод и ухудшению кислотного рефлюкса. Мятный чай не рекомендуется людям с ГЭРБ или язвой.

Купите мятный чай сейчас.

Известно, что ромашковый чай способствует сну и успокаивает тревогу. Эта трава также может облегчить дискомфорт в кишечнике и облегчить расстройство желудка, уменьшая желудочную кислоту в желудочно-кишечном тракте. Ромашка также действует как противовоспалительное средство, чтобы остановить боль.

Чтобы приготовить ромашковый чай, положите один или два чайных пакетика в кипящую воду на 10 минут. Налейте в чашку и добавьте мед, если хотите. Пейте чай по мере необходимости, чтобы остановить несварение желудка.

Проконсультируйтесь с врачом, прежде чем пить ромашковый чай, если вы принимаете препараты для разжижения крови. Ромашка содержит ингредиент, который действует как антикоагулянт, поэтому существует риск кровотечения в сочетании с разбавителем крови.

Заявленная польза яблочного уксуса для здоровья варьируется от улучшения состояния кожи до стимулирования потери веса. Это также может помочь облегчить расстройство желудка.

Поскольку слишком мало желудочной кислоты может вызвать расстройство желудка, пейте яблочный уксус, чтобы увеличить выработку желудочной кислоты в организме. Добавьте одну-две чайные ложки сырого непастеризованного яблочного уксуса в чашку воды и выпейте для быстрого облегчения. Или остановить расстройство желудка до того, как оно возникнет, выпив смесь за 30 минут до еды.

Несмотря на то, что яблочный уксус безопасен, употребление его в избытке или в неразбавленном виде может вызвать побочные эффекты, такие как эрозия зубов, тошнота, жжение в горле и низкий уровень сахара в крови.

Магазин яблочного уксуса.

Имбирь — еще одно натуральное средство от несварения желудка, поскольку он снижает кислотность желудка. Точно так же, как слишком мало желудочной кислоты вызывает расстройство желудка, слишком много желудочной кислоты имеет тот же эффект.

При необходимости выпейте чашку имбирного чая, чтобы успокоить желудок и избавиться от расстройства желудка. Другие варианты включают сосание имбирных леденцов, употребление имбирного эля или приготовление собственной имбирной воды. Отварите один или два кусочка корня имбиря в четырех чашках воды. Добавьте вкус лимона или меда перед употреблением.

Ограничьте потребление имбиря до 3-4 граммов в день. Употребление слишком большого количества имбиря может вызвать газообразование, жжение в горле и изжогу.

Найдите имбирные конфеты здесь.

Это спазмолитическое растение может также помочь при расстройстве желудка после еды, а также успокоить другие желудочно-кишечные проблемы, такие как спазмы желудка, тошнота и вздутие живота.

Положите 1/2 чайной ложки измельченных семян фенхеля в воду и дайте ей покипеть в течение 10 минут перед употреблением. Пейте чай с фенхелем всякий раз, когда у вас возникает расстройство желудка. Другой вариант — жевать семена фенхеля после еды, если определенные продукты вызывают расстройство желудка.

Возможные побочные эффекты фенхеля включают тошноту, рвоту и чувствительность к солнцу.

Купите семена фенхеля здесь.

Пищевая сода может быстро нейтрализовать желудочную кислоту и облегчить расстройство желудка, вздутие живота и газы после еды. Для этого средства добавьте 1/2 чайной ложки пищевой соды в 4 унции теплой воды и выпейте.

Бикарбонат натрия, как правило, безопасен и нетоксичен. Но употребление большого количества пищевой соды может вызвать несколько нежелательных побочных эффектов, таких как запор, диарея, раздражительность, рвота и мышечные спазмы. Если вы пьете раствор, содержащий 1/2 чайной ложки пищевой соды, от расстройства желудка, не повторяйте в течение как минимум двух часов.

Согласно исследованию 2013 года, взрослым следует употреблять не более семи 1/2 чайных ложек в течение 24 часов и не более трех 1/2 чайных ложек, если они старше 60 лет.

Щелочной эффект лимонной воды также нейтрализует желудочную кислоту и улучшает пищеварение. Смешайте столовую ложку лимонного сока с горячей или теплой водой и выпейте за несколько минут до еды.

Наряду с облегчением несварения желудка лимонная вода также является отличным источником витамина С. Однако слишком большое количество лимонной воды может стирать зубную эмаль и вызывать учащение мочеиспускания. Чтобы защитить зубы, прополощите рот водой после употребления воды с лимоном.

Корень солодки может успокоить мышечные спазмы и воспаление в желудочно-кишечном тракте, которые могут вызвать расстройство желудка. Жуйте корень солодки для облегчения или добавьте корень солодки в кипящую воду и выпейте смесь.

Хотя корень солодки эффективен при расстройстве желудка, в больших дозах он может вызвать дисбаланс натрия и калия и высокое кровяное давление.
