Схождение колес своими руками ваз 2109. Развал — схождение для тех, кто хочет это сделать самостоятельно.

Для того чтобы обеспечить хорошую управляемость и устойчивость автомобиля, колеса устанавливаются под определенным углом относительно корпуса автомобиля. Чтобы установить эти углы есть три параметра:

Схождение передних колес под нагрузкой 320 кгс, мм — 0±1

Развал передних колес под нагрузкой 320 кгс, град — 0±30″

Продольный угол наклона оси поворота колеса под нагрузкой 320 кгс — 1°30″±30″

Проверка и регулировка углов установки колес выполняется на специальных стендах согласно инструкции на стенд.

Проверка углов установки колес обязательна, если проводится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

рис. 1

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах;

– радиальное и осевое биение дисков колес: оно не должно превышать для осевого – 1 мм, для радиального – 0,7 мм;

– свободный ход рулевого колеса;

– свободный ход (люфт) в подшипниках ступиц передних колес;

– техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески). Замеченные неисправности устраните. После установки автомобиля на стенд, непосредственно перед контролем углов, «прожмите» подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля. При проверке и регулировке углов установки колес сначала проверяйте и регулируйте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь — схождение колес.

Угол продольного наклона оси поворота

Если величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб 23, установленных на обоих концах растяжек 29 подвески. Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части. И, наоборот, для уменьшения угла добавьте количество шайб, но только в задней части растяжки, так как спереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.

При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении этих требований возможно ослабление затяжки гаек крепления растяжек. Количество регулировочных шайб на растяжке не должно быть более двух штук спереди, четырех — сзади. Для того чтобы не изменилось положение растяжки 29 относительно рычага 22 подвески при регулировке продольного наклона оси поворота, пользуйтесь специальным приспособлением, которое фиксирует растяжку относительно рычага, то есть не допускает поворачивание растяжки от воздействия усилий при заворачивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки. При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′.

Угол развала передних колес

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт 11, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Нм (9 кгс·м).

Схождение передних колес

Если величина схождения не соответствует норме, ослабьте гайки 4 и, вращая тяги 5, установите необходимое схождение. Затем убедитесь, что плоскость «А » шарового шарнира 2 параллельна плоскости «В » опорной поверхности поворотного рычага 3, после чего затяните гайки 4 моментом 121–150 Нм (12,3–15 кгс·м).

Для большинства автолюбителей, когда речь заходит о регулировке в автомобиле параметра развал схождение, они предпочитают поручить это дело проверенному сервисному центру. Но это больше касается тех, кто является владельцем автомобилей бизнес — класса или более дорогих моделей.

Для того чтобы разобраться в чем суть процесса регулировки давайте разберемся, что это такое и на что влияет параметр развал — схождения.

Для чего это надо? От грамотно настроенного параметра будет зависеть, насколько у автомобиля будет обеспечена курсовая устойчивость, что, в свою очередь, серьезно может повлиять на продолжительность ресурса шин автомобиля. Вместе с тем можно еще отметить, что отрегулированный автомобиль менее подвержен заносам, и значительно лучше управляется. Ну и немаловажным может оказать и тот факт, что такой автомобиль будет расходовать немного меньше топлива по сравнению с не отрегулированным.

Под понятием «Развала» подразумевают угол, который образовывают вертикальная плоскость колеса относительно плоскости его обращения. Во время движения именно этот параметр влияет на то, как будут расположены колеса. При положительном угле развала верх колеса будет направлен наружу относительно плоскости колеса по вертикали. Соответственно, при отрицательном угле — верхняя часть колес направляется внутрь.

Схождением называют угол, который создается между плоскостью вращения колес и направлением движения.

Этот параметр серьезно влияет на то, как будут располагаться колеса при разных скоростях, а также во время поворотов автомобиля. Во время затяжки хомутов следует учитывать, что прорезь муфты и прорези хомутов оставались один напротив другого, допускается отклонение до 30 градусов.

Следует еще упомянуть еще об одном параметре – «кастер». Он обозначает угол наклона шкворни в продольном направлении. При помощи этого параметра регулируется стабильность положения передних колес автомобиля относительно направления, в котором он движется. Как правило, стандартное значение кастера при грамотной регулировке равно 6 градусов.

Как диагностировать свое авто на предмет развал схождение

Итак, с терминологией разобрались, далее разберем что необходимо для того, чтобы провести настройку своего автомобиля самостоятельно. Ведь для автовладельцев ваз – в народе «шестерок», «девяток», «десяток» — эту регулировку вполне реально выполнить самостоятельно. Первым делом для этого понадобится подобрать ровную площадку, которая будет оборудована подъёмником или ямой.

Прежде чем приступать к самой регулировке, нужно убедиться в двух вещах:

• при движении автомобиля прямо – руль должен стоять ровно,
• количество оборотов рулевого колеса на левую или правую сторону относительно положения, в котором автомобиль движется прямо, должно совпадать.

Дополнительно нужно проверить надёжность подвески, и замерять показатель давления в шинах – он должен быть одинаков у каждого колеса.

Чтобы обеспечить хорошую устойчивость и управляемость своего ВАЗ 2107 следует установить его передние колеса под правильными углами по отношению к элементам подвески и кузова. ВАЗ 2107 обладает очень удобной конструкцией передней подвески, позволяющей провести настройку не только угла схождения и развала, так и угол наклона колес.

Угол оси поворота влияет на стабилизацию управляемых колес в прямолинейном направлении движения автомобиля. Это касается не только ВАЗ 2107, но и 2101 модификации. Этот угол можно увеличить добавлением прокладок в задней области, где крепится ось нижнего рычага. А также можно попробовать убрать прокладки из-под крепления спереди. При этом угол оси поворота будет увеличен, а если прокладки переместить в обратном направлении – угол соответственно уменьшится. Характерными признаками отклонения угла оси поворота от своей нормы являются:

• если при движении машины прямо ее уводит в сторону
• если при левом и правом поворотах рулевого колеса нужно прикладывать разные усилия
• если на колесных шинах стал, заметен односторонний износ протекторов.

Величину схождения колёс определяют, замеряя сначала расстояния между ободами колес спереди и сзади, а потом вычисляют их разницу. Для этого используют специальную линейку и натяжное устройство с цепочкой. При измерении схождения, линейку устанавливают таким образом, чтобы каждый наконечник из закреплённых на линейке трубок упирался в шину сбоку, в то время как цепочка должна касаться земли. Стрелка устанавливается в нулевое положение и прокатывается автомобиль по направлению вперед таким образом, чтобы линейка оставалась позади оси.

Такая нехитрая манипуляция позволит по значению, которое укажет стрелка, определить схождение колёс. Корректировка и подстройка схождения осуществляется при помощи вращения соединительных муфт на боковых рулевых тягах. Контргайки затягиваются в последнюю очередь, но о низ забывать ни в коем случае нельзя.

Более сложной процедурой является регулировка развала колёс, однако и ее можно провести своими руками. Чтобы осуществить настройку развала колес нужно поначалу поднять автомобиль, чтобы шины находились в воздухе и не касались поверхности земли. Определяем по бокам на шинах точки равного биения. Для этих целей можно использовать упор для руки и маркер (любой фломастер или обычный мел). Рука фиксируется на упоре и маркером по диаметру помечаются те части колес, которые выступают по их диаметру. Затем колесо проворачивается до того момента, пока отметка не окажется по вертикали.

Затем возле колеса вывешивается грузик на подвеске или ставится прямоугольная подставка. Та разница, которая будет видна между прямоугольной подставкой или ниткой и верхним участком обода и будет соответствовать величине развала колёс вашего автомобиля. Нормальным отклонением является величина, которая не превышает один — пять миллиметров. Регулировка развала осуществляется путём усиления прокладками промежутка между поперечиной и осью рычага. Если использовать для регулировки развала регулировочные шайбы заводского производства, то стоит учитывать, что одна такая шайба изменяет развал на восемь градусов.

При самостоятельном определении развала схождения и настройки своего ВАЗ 2109 можно прилично сэкономить. Ведь что самое интересное, на станциях техобслуживания регулировка и настройка развал — схождения чаще всего осуществляется по старой методике, ведь никаких особых инструментов она не требует. И те, кто знает об этом, задаются вопросом, для чего тратить деньги, если эту операцию вполне реально осуществить своими силами. Даже если что-то не получилось – можно всегда обратиться в СТО, где уже точно все отрегулируют.

Есть еще несколько вариантов настройки развал схождения автомобиля. Некоторые из них будут несколько быстрее описанного выше. Однако «быстрый» вариант скорее подойдет для тех, кому интересно импровизировать со своим автомобилем. Регулируя «на скорую руку» можно увеличить нагрузку на автомобиль за счет изменения углов развала и схождения что в свою очередь может негативно сказаться на эксплуатационных его характеристиках.

Как часто регулируется развал схождение у автомобилей ваз

С какой периодичностью нужно проводить процедуру развал схождения по времени сказать сложно. Тут скорее следует отталкиваться от пробега и марки автомобиля. Для автомобилей ВАЗ 2106, 2109, 2010 такую регулировку рекомендуется проводить после каждых 10-15 тысяч км. Что же касается иномарок, то они в этом плане менее требовательны – для них такую регулировку можно проводить один раз на 30 тыс. км пробега. Естественно, что при необходимости можно развал схождение можно проводить и вне плана. Например, в том случае, когда ваш автомобиль «поймал» яму, во время чего был деформирован диск.

Рекомендуется проводить данную процедуру также и по завершении, каких либо ремонтных работ, связанных с передними колесами или ходовой частью. Также, в случае обнаружения на автомобиле изменения клиренса (дорожного просвета) так же требуется провести развал схождение. Еще одним сигналом к тому, что автомобиль нуждается в регулировке, может послужить заметно ухудшившаяся отдача руля во время выхода из поворота.

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

При этом угол продольного наклона оси поворота увеличится на 0°52″ (порядок работы описан в подразделе ).

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку (см. «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение регулируется вращением внутренней рулевой тяги за лыски при отпущенной контргайке наружного наконечника рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Проверка углов установки колес обязательна, если заменяли или ремонтировали узлы и детали подвески, влияющие на величины этих углов. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь — схождение.

Как сделать развал схождение в домашних условиях?

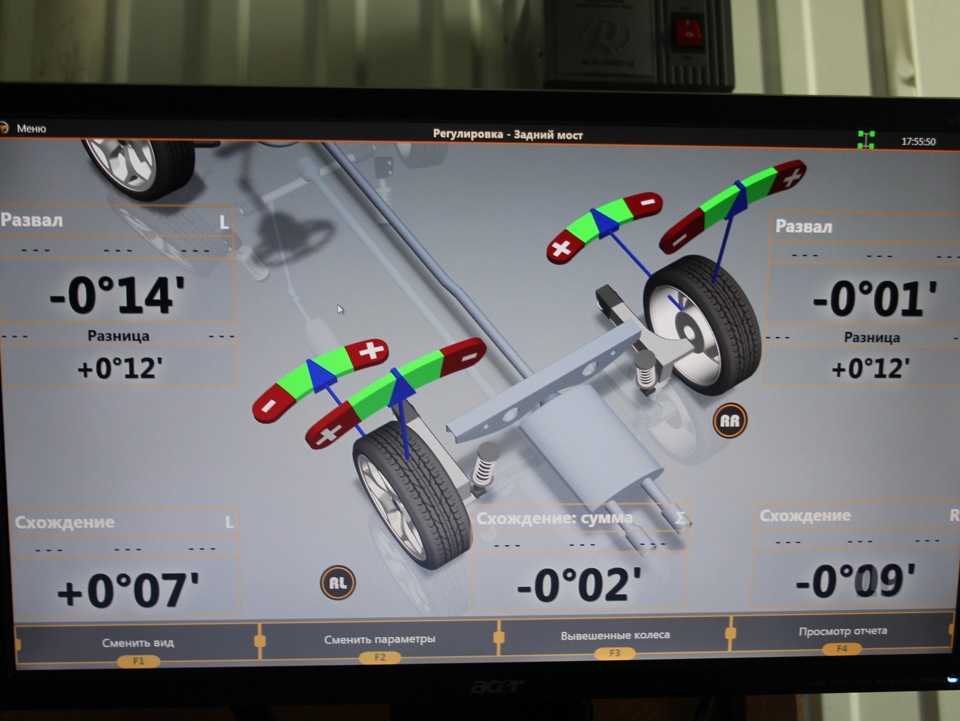

Современное оборудование позволяет сделать развал-схождение на автомобиль близкое к заводским, ведь метрики отображаемые на экране и эталон выведенный для сравнения позволяют мастеру быстро и точно выставить необходимые значения как развала, так и схождения.

В тоже время, многие автолюбители делали и продолжают выполнять установку параметров своими руками без какого-либо профессионального оборудования, пусть не так идеально, но вполне сносно. Но прежде чем начать обьяснение того как производить развал-схождение в гаражных условиях мы определимся что это такое и на что влияет, а так же зачем его меняют специально в другое значения от определенного инженерами.

Найти сервис для качественного развал-схождения можно на Автопортале 100.ks.ua — https://100.ks.ua/sto/razval-shozhdenie. Большое количество компаний со всей Украины и реальных отзывов от автомобилистов.

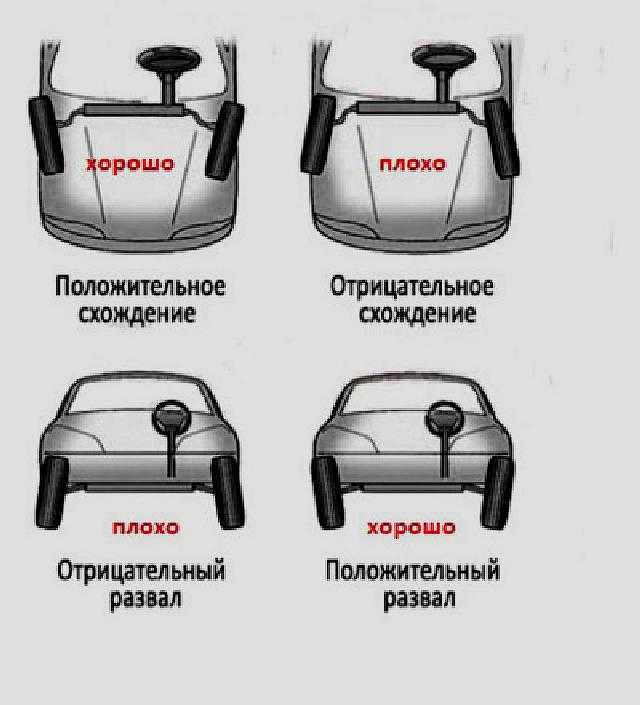

Что такое развал?

Развал — это положение колеса по вертикали. Небольшой специально продуманный угол нужен для лучшего сцепления колеса с дорожным полотном.

Что такое схождение?

Это угол отношения направления вращения колеса к направлению движения. Для заднеприводных автомобилей устанавливается в положительное значение, а для переднеприводных — в отрицательное. В движении колеса выравниваются и становятся друг относительно друга.

Зачем их регулируют?

Регулировка влияет сразу на несколько разных ньюансов, начиная от качественного сцепления с дорогой а так же комфорта и правильности поведения автомобиля на дороге, в особенности в поворотах, так и на сам износ резины и в некоторой степени даже расход топлива, ведь дополнительная нагрузка на двигатель из-за повышенного сопротивления повысит и расход топлива.

Как выставить своими руками в гаражных условиях?

Самым важным для выставления своими руками развала и схождение является знание нужных значений. Зная эти параметры, нужно чтобы ходовая часть автомобиля была полностью исправна, давление в шинах было эталонным, а автомобиль без дополнительной нагрузки. Сама машина должна находиться на ровной горизонтальной поверхности без наклона.

Развал выполняется следующим образом(на примере популярной у нас ВАЗ 2109):

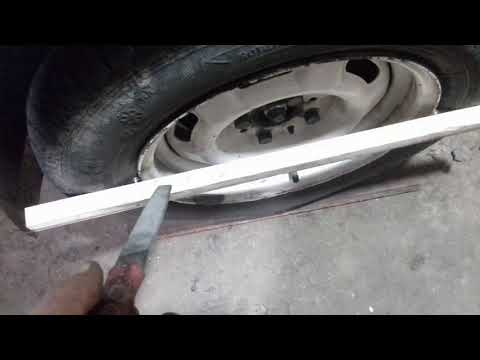

1. Размечают на ободе колеса две метки, сверху и снизу, мелом, маркером.
2. Вдоль крыла пускают шнур/нитку/леску с отвесом, через эти две метки. Штангерциркулем замеряют расстояние от метки, до нитки с отвесом, сперва снизу, потом сверху или наоборот и вычисляют разницу. Для ВАЗ 2109 это должно быть около +-3мм. Для вашего авто вы должны знать параметры заранее. Во избежании ошибки из-за возможно кривого диска, рекомендуется прокатить автомобиль на четверть оборота колеса и сделав еще две аналогичные метки провести аналогичный замер. Замеры записываются.
3. Аналогичную операцию делают со вторым колесом, параллельным текущему. После автомобиль разворачивают в противоположное направление и снова выполняют замеры.
4. После этого колесо снимают. Берут два ключа на 19 и отпускают два болта крепления стойки амортизатора к поворотному кулаку.
5. Сдвигайте поворотный кулак по эксцентриситетической орбите головки болта выводя нужный вам угол развала.
6. Подтяните болты крепления стойки амортизатора, поставьте колесо на место, опускайте авто на колесо и покачайте уперевшись в крыло автомобиля. Проверьте замеры как в п 1 и 2.

Универсально считаются правильными значения:

• заднеприводные авто +1/+3мм
• переднеприводные -1/+1мм.

После того как закончите, отойдите от автомобиля на небольшое растояние и сверьте оси передних и задних колес взглядом, по траэктории от задних к передним или наоборот.

Регулируем схождение своими руками

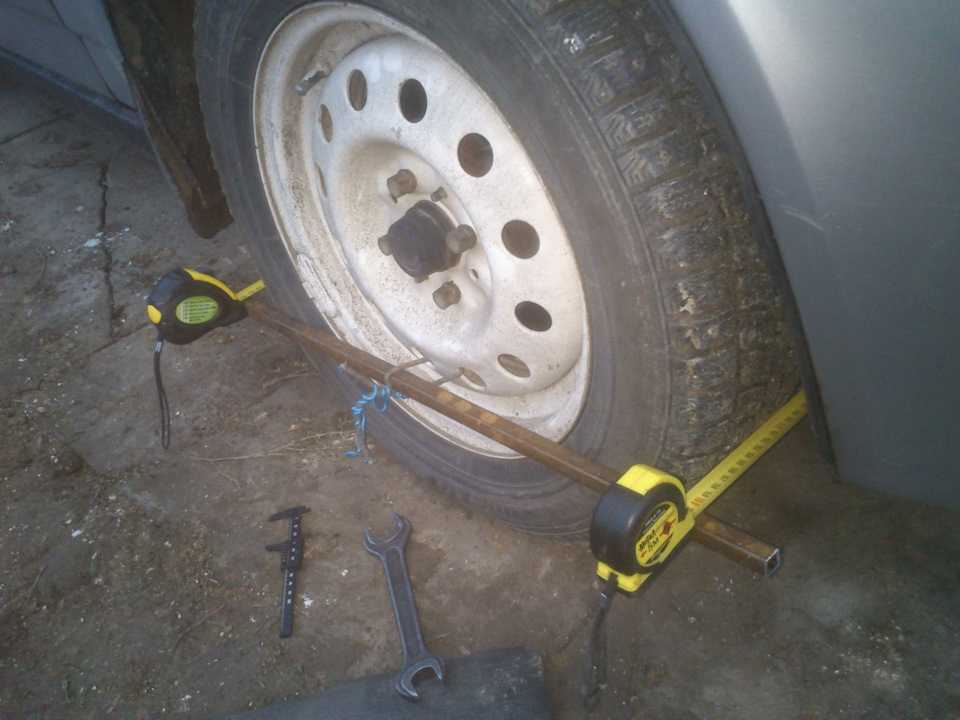

Регулировка схождения чаще всего выполняется телескопической линейкой, а работы проводить на яме, руль выкручен прямо, колеса смотрят ровно вперед.

Мелом наносятся метки с внутренней стороны колес, как можно ближе к диску. На линейке создаете предварительный натяг, упираете в отмеченные точки. Совместите «Ноль» на подвижной шкале с неподвижным указателем, зафиксируйте и перекатываете осторожно автомобиль к второй паре колес не касаясь деталей автомобиля.

Если расстояние колес спереди больше чем задних, то на ВАЗ 2109 нужно укоротить рулевые тяги, в противном случае — удлинить. Для этого на рулевых тягах ослабляют контргайки, а после вращают муфту для изменения длины тяги. Выполняйте операцию попеременно с передними и задними колесами прокатывая машину, до достижения значений -1 — +1 мм.

Почему иногда значения специально отклоняют от заводских?

Специалисты, меняя конфигурацию автомобиля под гоночный трек, ралийный или другие специфические дисциплины, могу с пониманием процесса менять развал и схождение для изменения поведения автомобиля под нужное. Ведь заводские значения оптимальны для езды на дорогах общего пользования.
