В данной статье рассмотрим подробно как сделать сабвуфер своими руками, если нет профессиональных знаний в области электроакустики и нет желания использовать ранее неизвестные и непонятные схемы, хотя конечно немного измерений все же сделать придется.

Содержимое обзора:

Что представляет собой сабвуфер и для каких целей он используется?

Сабвуфер в народе называют просто саб, и если переводить это слово дословно, то звучит достаточно забавно – подгавкиватель. В действительности это самый настоящий басовый динамик, отличающийся низкой частотой, оформленный в специальном ящике с крайне сложным устройством.

На сегодняшний день если посмотреть фото сабвуфера своими руками, то можно заметить, что они используются в огромном количестве самых различных мест, начиная от простых бытовых ситуаций, когда он устанавливается дома и заканчивая тем, что сегодня многие используют сабы в своих машинах.

Если удастся найти хороший чертеж сабвуфера и правильно сделать его, то определенно можно браться практически за любой сложности АС, поскольку именно воспроизведение НЧ является одним из самых сложных моментов в мире электроакустики.

Важно лишь, чтобы схема сабвуфера полностью отвечала вашим представлением об идеальной акустике.

Немного о басах

Воспроизведение различных басов в принципе является достаточно трудным процессом. В целом НЧ-участок абсолютно любого спектра имеющихся волн звука различается в зависимости от своего психофизиологического сильного воздействия на несколько областей.

Для того чтобы не ошибиться в выборе басового, по-настоящему качественного динамика, и впоследствии короб для сабвуфера удалось выполнить достаточно быстро, прежде всего необходимо значить их ключевое значение и соответствующие границы.

Глубина

Для различного рода духовых органов в специально отремонтированных для музыкальных инструментов залах существенное влияние на то, каким будет тембр звука, оказывает подбас. Именно для звуков природы и различных техногенных катаклизмов, вроде неожиданных взрывов характерны достаточно сильные подбасовые составляющие.

Стоит отметить, что большинство людей подбасы или не слышат вообще, или же слышат, но не достаточно хорошо. К примеру, если осуществить отфильтровку принципиально разных по характеру имеющихся звуков ядерного взрыва и сильного урагана, вроде торнадо в тропиках от всего, за исключением подбасов, то со стопроцентной уверенностью можно сказать о том, что вряд ли кому-либо из слушателей удастся понять, что же на самом деле происходит.

Именно по этой причине сабвуфер для дома практически все оптимизируют исключительно на мидбас.

Как выбрать динамик?

При выборе обязательно стоит обратить внимание на то, что полный расчет всего акустического оформления всегда производится только по известным параметрам Тиля-Смолла.

При создании хорошего сабвуфера своими силами важно лишь учесть абсолютную добротность головки именно на ее основной резонансной частоте. Связано это с тем, что по ней осуществляется выбор идеального варианта для будущего акустического оформления.

Автосабвуферы

Если вас интересуют автомобильные сабвуферы, то в таком случае стоит иметь обязательно в виду, что их чаще всего устанавливают либо прямо под сиденьем у водителя, либо в отсек багажника.

При размещении вторым вариантом, автосабвуфер может занять достаточно много полезного места, поэтому к нему прибегают не так часто. Однако и в случае размещения сабвуфера под сиденьем возникают некоторые риски, связанные, например с тем, что его достаточно легко в таком случае повредить ногами.

Стоит обратить ко всему прочему особенное внимание на важный момент, заключающийся в том, что в достаточно тесном салоне машины не обойтись без обязательного эффекта маскировки различных шумов.

Именно по этой причине практически все автомобильные сабвуферы оптимизируются преимущественно на подбас.

В завершение стоит отметить, что сделать самостоятельно усилитель для сабвуфера может в принципе любой человек и это будет достаточно забавным занятием, полезным не только для развития мастерства, но и ума.

Фото сабвуфера своими руками

Scroll Up

Adblock
detector

Как рассчитать короб и сделать сабвуфер в машину своими руками: чертежи и схемы

Содержание

• Динамики для сабвуфера

  • Параметры динамиков

  • Размер динамика для сабвуфера

    • Таблица: диаметр динамиков

• Виды сабвуферов

  • Акустическое оформление корпуса сабвуфера

• Особенности размещения

• Как рассчитать короб

  • Расчёт закрытого ящика

  • Расчёт фазоинвертора

    • Фотогалерея: способы уменьшения длины фазоинвертора

• Как сделать сабвуфер для машины своими руками

  • Изготовление сабвуфера в простом корпусе

    • Видео: разработка чертежа корпуса сабвуфера

    • Инструменты и материалы

    • Процесс изготовления

    • Видео: сабвуфер с двумя динамиками своими руками

  • Изготовление корпуса стелс

    • Процесс изготовления

    • Видео: изготовление корпуса стелс из стекловолокна

• Подключение

  • • Видео: подключение пассивного сабвуфера

Построение полноценной системы автомобильного звука обычно начинается с фронтальных громкоговорителей. Именно они определяют качество и натуральность звучания, в том числе и на низких частотах. Об установке сабвуфера в машину задумываются, когда хочется чего-то большего: подчеркнуть глубину баса, усилить звуковое давление или даже получить новые физические ощущения. Причём необязательно покупать акустическую систему — её вполне реально сделать своими руками. Мы проведём вас подробно по этому процессу: от рассчёта короба до монтажа.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (F_s),
• добротность (Q_ts),
• эквивалентный объём (V_as).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Класс автомобиля	Модель автомобиля	Количество и диаметр (в дюймах) НЧ динамиков
Малый класс	Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt	1х8, 2х6
Компактный класс	BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer	1х10, 2х8
Средний класс	Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3	1х10, 1х12, 2х10
Бизнес-класс	Mercedes Е, BMW-5, Audi A6, Toyota Camry	1х12, 2Х10, 2х12
Класс люкс	Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley	1х12, 2х12
Внедорожники		1х12, 2х12, 1х15

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Виды сабвуферов

Все сабвуферы делятся на активные и пассивные. Для работы пассивного нужен внешний усилитель мощности низкой частоты, тогда как в активный усилитель уже встроен. Активный сабвуфер подключают к линейному выходу источника сигнала. Пассивный — к выходу для колонок.

Совмещение в одном устройстве излучателя звука и усилителя — удобное решение. Покупая активный сабвуфер, владелец автомобиля получает законченное устройство, которое можно подключить к выходу магнитолы.

К сожалению, покупные активные сабвуферы редко комплектуются высококачественными усилителями, что объясняется как ограничениями в габаритах, так и стремлением производителей изготовить массовый продукт.

Звучание любого динамика улучшается, если его установить в корпус. Он необходим для согласования звуковых волн, излучаемых передней и тыльной поверхностью диффузора.

Как активные, так и пассивные корпусные сабвуферы — самые распространённые.

Как активные, так и пассивные корпусные сабвуферы — самые распространённые

При изготовлении корпуса или по-другому короба используют различные акустические оформления, о которых чуть ниже.

Особняком среди корпусных колонок держатся плоские сабвуферы, предназначенные для установки под сидение автомобиля. Как правило, это активные малогабаритные устройства, чьи акустические параметры оставляют желать лучшего. Их устанавливают при дефиците свободного места в автомобиле.

Плоские сабвуферы устанавливают под сидение при дефиците свободного места в автомобиле

Сабвуфер без корпуса называют Free-Air или колонкой с открытым оформлением. Динамик такого устройства располагают на большом плоском экране, задача которого разграничить звуковые волны, излучаемые фронтальной и тыльной поверхностью диффузора.

Пример сабвуфера с открытым оформлением в автомобиле — динамик, установленный в заднюю полку. В то время как фронт его диффузора работает на салон, тыльная составляющая «остаётся» в багажнике. Для работы в этом режиме подходят динамики с добротностью 0,55—0,8.

Открытое оформление не получило массового распространения. Free-Air необходима жёсткая ровная площадка между хорошо изолированными друг от друга отсеками автомобиля. В современных транспортных средствах совокупность указанных условий практически не встречается. Приходится усиливать полку толстой плитой из МДФ или фанеры и принимать дополнительные меры для герметизации багажника.

Акустическое оформление корпуса сабвуфера

Наиболее популярные оформления корпуса — закрытый ящик и фазоинвертор. Иногда фанаты автозвука выбирают бандпасс, пассивный излучатель или акустическую нагрузку.

Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика.

Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика

Его достоинство — хорошее сопряжение с акустическими параметрами автомобильного салона. Недостаток — низкий КПД, что требует более высокой мощности усилителя.

Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора), соединяющую внутренний объём с внешним пространством.

Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора)

В отличие от закрытого ящика, фазоинвертор не гасит колебания тыльной стороны диффузора, а дополняет ими основное излучение, увеличивая результирующую громкость звука.

Пассивный излучатель — разновидность фазоинвертора. Роль фазового порта в этом случае исполняет либо специально созданная подвижная система, либо обычный динамик, не подключённый к усилителю.

Пассивный излучатель — разновидность фазоинвертора

Одна из причин нелинейных искажений звука — несимметричная нагрузка на диффузор динамика, установленный в корпус. Перемещаясь наружу, мембрана испытывает минимальное сопротивление, тогда как в противоположном направлении ей противодействует упругость воздуха внутри корпуса. В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеиватели.

В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеиватели

Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик. Обе стороны диффузора в такой системе работают на ограниченное пространство.

У бандпасса четвёртого порядка звук выходит наружу через один порт. Конструкции шестого порядка оборудованы двумя портами, восьмого — тремя.

Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик

Бандпасс обеспечивает значительный прирост звукового давления в сравнении с закрытым ящиком и фазоинвертором. Но при этом полосовые колонки очень чувствительны к параметрам корпуса и сложны в изготовлении.

Особенности размещения

В замкнутом пространстве автомобиля мозг человека не в состоянии определить направление на источник низкочастотного звука. Поэтому, в отличие от динамиков средней и высокой частоты, место размещения сабвуфера не влияет на естественность звука и может быть любым. Но внушительную колонку куда попало не пристроишь. Экономя ограниченное пространство, её, как правило, прячут в багажник.

Вариантов расположения сабвуфера в багажнике седана или хэтчбека не так уж и много:

• за спинкой сидений диффузором в багажник,
• в крыле,
• в откидном подлокотнике диффузором в салон,
• в полке диффузором вверх,
• в нише запасного колеса.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение. Выбирая такой вариант для седана, необходимо обеспечить акустическую связь багажника с салоном.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение

Суммарная площадь отверстий между ними должна быть не меньше площади диффузора. Чтобы выполнить условие, возможно, понадобится «просветлить» полку: вырезать в ней дополнительное отверстие и замаскировать его сеткой или решёткой. То же самое относится и к варианту размещения сабвуфера в заднем крыле седана.

Суммарная площадь отверстий между багажником и салоном седана должна быть не меньше площади диффузора

В хэтчбеке и в универсале, где багажник не изолирован от салона, инсталляция диффузором назад работает лучше и даже может создать дополнительный прирост звукового давления. Сабвуфер в крыле обеспечивает более глубокий бас.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук, поскольку динамик работает непосредственно в салон.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук

Размер «окна» для динамика не должен быть меньше площади диффузора. Корпус сабвуфера устанавливают как можно плотнее к спинке сидения, «утечка» звука через щели влияет на качество его воспроизведения.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение. Динамик, как и в случае с подлокотником, работает в салон. Кроме того, заднее стекло выступает в роли акустической нагрузки, обеспечивая дополнительное усиление низких частот.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение

Динамик сабвуфера в полу багажника (в нише запаски) хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот. При этом следует позаботиться о защите головки и придумать, куда пристроить запасное колесо.

Динамик сабвуфера в полу багажника хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот

Как рассчитать короб

Акустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».

Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.

Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.

Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.

Расчёт закрытого ящика

Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки.
Если отношение паспортного значения резонансной частоты (F_s) к добротности (Q_ts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.

Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.

Формулы, связывающие резонансную частоту (F_c), добротность (Q_tc) и объём (V_b) колонки с аналогичными паспортными параметрами (F_s, Q_ts и V_as) динамика приведена на рисунке.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика

Как следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше V_as.

Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (F_c) не превышала 50 Гц, а добротность (Q_tc) была близка к 0,7.

Расчёт фазоинвертора

Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.

Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Q_tc) в пределах 0,6—0,65.

Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (F_b) выбранной равной резонансной частоте динамика (F_s) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора

В приведённых формулах:

• s_min — минимальная площадь (м²) сечения порта фазоинвертора;
• D — диаметр (м) динамика;
• X_max — максимальный ход (м) диффузора от нулевого положения, указывается в технических характеристиках динамика;
• F_b — резонансная частота (Гц) фазоинвертора;
• d_min — минимальный диаметр (м) круглой трубы, используемой в качестве фазоинвертора;
• L — длина (м) фазоинвертора;
• L_max — максимальная длина (м) фазоинвертора.

Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.

Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.

Фотогалерея: способы уменьшения длины фазоинвертора

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра трубы фазоинвертора

Фланцы на конце круглой трубы позволяют укоротить длину фазоинвертора более чем на 0,85 диаметра

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки

Усечённый конус поможет уменьшить длину фазоинвертора до 35%

Конфигурация в виде песочных часов уменьшает длину до 40%

Как сделать сабвуфер для машины своими руками

Главные требования к корпусу любой акустической колонки — жёсткость и герметичность. Распространённый материал для корпуса сабвуфера — ДСП, МДФ или фанера толщиной 15—18 мм. В некоторых случаях для повышения прочности корпусов простой формы внутри их устанавливают распорки и рёбра жёсткости.

Герметизация корпуса — способ снижения паразитных вибраций и устранения посторонней акустической связи между внутренним и внешним пространством. Собирая корпус, стыки панелей промазывают эластичным клеем или обрабатывают герметиком. Динамик устанавливают на мягкую упругую прокладку, изолируя от крепежа шайбами из аналогичного материала.

Существенно повышает стойкость к вибрациям использование для сборки корпуса многослойных материалов, например, двух жёстких слоёв, разделённых вибропоглощающей прослойкой. Более простое, но значительно менее эффективное решение — обработка внутренних поверхностей мастиками или оклейка листовым материалом. Чтобы сравниться по способности гасить колебания с трёхслойной конструкцией, толщина демпфирующего слоя должна быть не меньше, чем толщина стенки колонки.

Наполнение пространства сабвуфера звукопоглощающим материалом плотностью 20—25 г/л эквивалентно увеличению его внутреннего объёма на 25—30%. Для этой цели используют синтепон, крупнопористый поролон и пр.

Наполнение пространства сабвуфера звукопоглощающим материалом эквивалентно увеличению его внутреннего объёма на 25—30%

В закрытом ящике звукопоглотителем заполняют около 60% объёма за динамиком. Для фазоинвертора достаточно оклеить слоем 20—30 мм заднюю (исключая место вблизи фазоинвертора) и боковые стенки. В бандпассах этот метод обычно не используют.

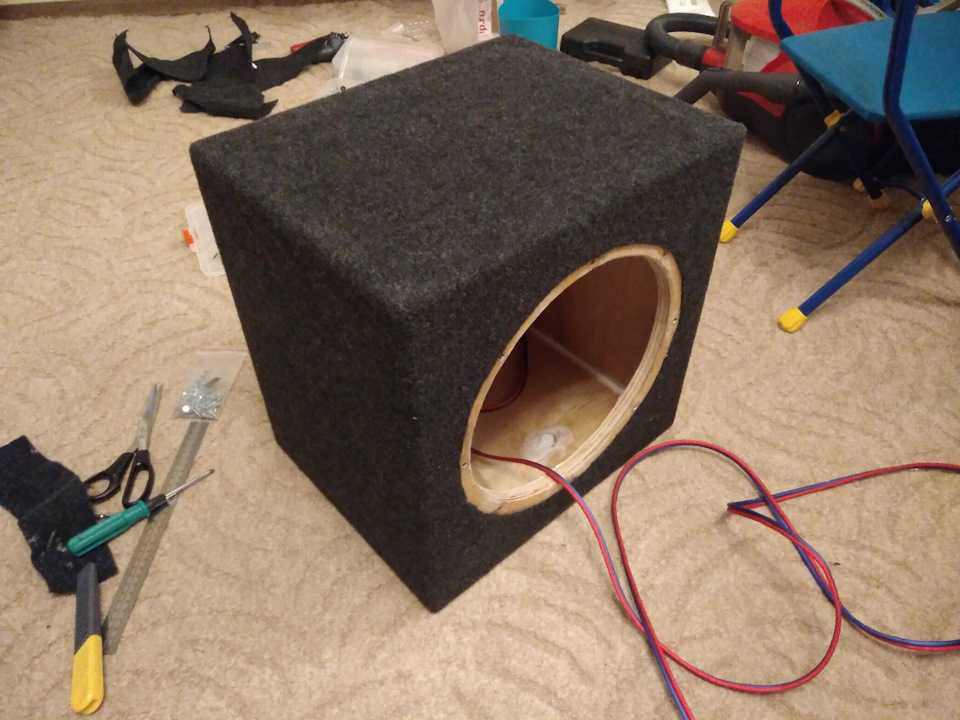

Изготовление сабвуфера в простом корпусе

Рассчитав внутренний объём корпуса сабвуфера, подбирают материал для изготовления, создают чертёж и определяют размеры деталей, учитывая толщину как основного материала, так и демпфирующего слоя. Разобраться помогут онлайн-калькуляторы, которые можно найти в интернете.

Видео: разработка чертежа корпуса сабвуфера

Инструменты и материалы

Минимальный набор инструментов для работы:

• лобзик или пилка с мелкими зубьями,
• электродрель,
• рашпиль (для подгонки деталей и обработки кромок),
• шлифовальная машинка (для чистовой обработки),
• отвёртка.

Кроме основного материала, потребуется:

• клей ПВА или аналогичный,
• герметик,
• деревянные бруски квадратного сечения,
• шурупы.

Процесс изготовления

1. В соответствии с чертежом выпилите корпусные заготовки из основного материала.Чертёж необходим для наглядного размеров деталей и порядка сборки
2. Выпилите отверстия под динамик и порт фазоинвертора в заготовке передней панели, отверстия под клеммы в заготовке задней или боковой панели.Выпилите отверстия под динамик и порт фазоинвертора
3. При многослойной технологии, соберите панели из заготовок. Слои соедините при помощи клея, намазывая им жёсткие поверхности. Склеенные панели прижмите грузом, выдержите необходимое по инструкции для клея время.
4. Обработайте края панелей, подгоните их при необходимости.
5. Соберите из заготовок трубу фазоинвертора прямоугольного сечения. Детали соедините клеем и шурупами. Если остались щели, заполните их герметиком.
6. Аналогичным образом закрепите трубу фазоинвертора на внутренней поверхности передней панели.Закрепите трубу фазоинвертора на внутренней поверхности передней панели
7. Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов. Установите переднюю панель.
8. Обработайте все стыки герметиком.Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов
9. В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом.В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом
10. Подготовьте к сборке заднюю панель. Установите крепёжные бруски, проверьте подгонку, оклейте виброизоляцией.
11. Обработайте внешнюю поверхность сабвуферной колонки выбранным способом: ошкурьте и окрасьте или оклейте (обейте) автомобильным карпетом.Обработайте поверхность сабвуфера: ошкурьте и окрасьте или оклейте карпетом
12. Установите в переднюю панель динамик, используя мягкие прокладки и шайбы. В заднюю панель — клеммы.
13. Соедините динамик с клеммами проводами. Соберите сабвуфер, скрепив заднюю панель корпуса с боковыми.

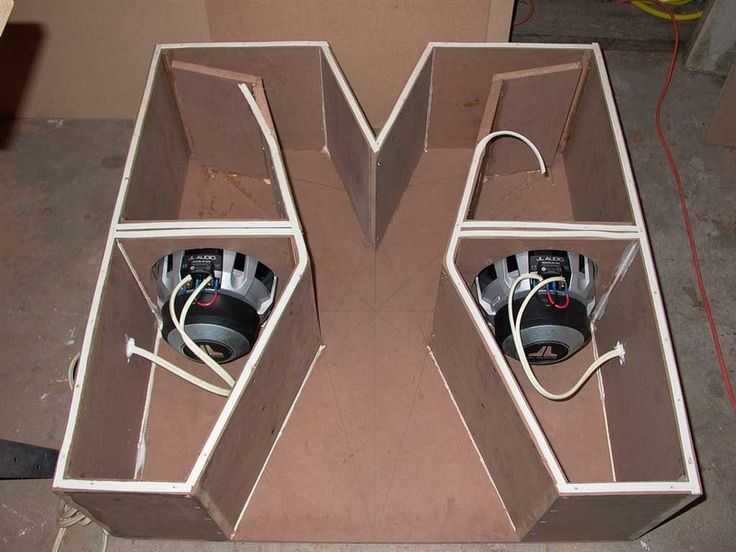

Видео: сабвуфер с двумя динамиками своими руками

Изготовление корпуса стелс

В отличие от закрытого ящика, занимающего в багажнике много полезного места, стелс (невидимый) сабвуфер устанавливают в нишу крыла или запасного колеса.

Объем корпуса стелс рассчитывают таким же образом, как и любого другого. Его отличие в нестандартной форме, позволяющей «спрятать» колонку в неиспользуемом пространстве.

Кроме перечисленного выше, для изготовления «невидимого» корпуса понадобится:

• эпоксидный клей,
• стеклоткань,
• кисточка,
• монтажный скотч,
• полиэтиленовая плёнка.

Процесс изготовления

1. При необходимости снимите в месте монтажа сабвуфера обшивку багажника, что позволит установить колонку максимально близко к кузову и сэкономить пространство.
2. Застелите пол багажника полиэтиленовой плёнкой.
3. Оклейте внутреннюю поверхность места, где будет установлен сабвуфер (например, внутреннюю поверхность заднего крыла) двумя слоями монтажного скотча.Оклейте внутреннюю поверхность места, где будет установлен сабвуфер двумя слоями монтажного скотча
4. Нарежьте несколько заготовок стеклоткани размером около 20х20 см. Промазывая их эпоксидным клеем, наложите поверх скотча внахлёст слоями общей толщиной 10 мм. Просушите конструкцию на протяжении 12 часов.Промазывая эпоксидным клеем, наложите поверх скотча внахлёст слоями куски стеклоткани
5. Вырежьте из бумаги или картона шаблон для нижней панели (пола) сабвуфера. Используя его, выпилите заготовку из фанеры (МДФ, ДСП).
6. Выпилите заготовки для всех участков корпуса, которые можно изготовить из прямолинейных деталей. В одной из них вырежьте отверстие для клеммной панели (розетки).
7. Для изготовления гнутых деталей сложной формы используйте вырежьте бумажные (картонные) шаблоны. Оклейте их несколькими слоями стеклоткани.
8. Уложите заготовку нижней панели сабвуфера на пол багажника впритык с оклеенной стеклотканью поверхностью. Проклейте стык стеклотканью.Проклейте стык нижней и задней панели стеклотканью
9. Соберите корпус сабвуфера, используя промежуточные крепления и распорки. Подгоните детали, если они мешают работе конструктивных элементов кузова автомобиля. Проклейте стеклотканью стыки с тыльной панелью.Соберите корпус сабвуфера, используя промежуточные крепления и распорки
10. После затвердения, вытащите корпус из багажника. При необходимости оклейте его изнутри дополнительными слоями стеклоткани для усиления конструкции.
11. Вырежьте бумажный шаблон и по нему изготовьте переднюю панель сабвуфера. Выпилите в ней отверстия для динамика и фазоинвертора.Изготовьте переднюю панель сабвуфера
12. Соберите корпус, используя бруски, шурупы и клей. Ошкурьте видимые поверхности и окрасьте, или обшейте карпетом.
13. Установите и закрепите клеммную панель. Соедините проводами клеммы и динамик, установите динамик и закрепите.

Видео: изготовление корпуса стелс из стекловолокна

Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм², но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм².

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Мостовая схема подключения сабвуфера к выходу двухканального усилителя

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Видео: подключение пассивного сабвуфера

Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах. Всё, что для этого нужно — желание, внимание и терпения.

Как собрать коробку для сабвуфера

Поедание шоссе с четкостью и громкостью — чемпион среди автомобильных аудиосистем.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

На протяжении многих лет я выполнял множество автомобильных и домашних аудиоинсталляций, некоторые из них даже на собственных автомобилях. Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать их в квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

В эти дни я служу своему сообществу, работая добровольцем в Бойскаутах Америки. Я также люблю играть в настольные игры и ролевые игры, проводить время с семьей и устанавливать новые аудиосистемы для своих друзей.

Подробнее о Роберте

• Работал в компании Crutchfield в 1999 г.
• Прошел тщательное обучение внутренних консультантов, изучив все тонкости различных продуктов
• Сертификация MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Crutchfield и сотен презентаций автомобильных аудиосистем
• Управляющий редактор статей об автомобильных аудиосистемах на Crutchfield. com
• Опытный писатель-фрилансер и редактор

Еще от Роберта Ференси-Виарса

Что означают рейтинги водонепроницаемости IP?

Видео: Приспособления для установки автомобильной стереосистемы со скидкой

Практический опыт с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Руководство по покупке автомобильной стереосистемы

Обзор автомобильной стереосистемы Sony XAV-AX5500

Самостоятельная сборка Коробка сабвуфера — это отличный способ получить желаемый внешний вид, не тратя целое состояние. Все, что вам нужно, это несколько основных инструментов, оборудования и материалов.

В этой статье:

• Мы объясним, как спроектировать корпус сабвуфера на бумаге. Правильный расчет имеет решающее значение для получения надлежащего объема.
• Далее мы рассмотрим сборку шаг за шагом и поделимся несколькими советами.

Создание коробки — это очень весело и сэкономит вам немного денег, но работа «сделай сам» подходит не всем. Если вы прочтете эту статью и решите, что сборка корпусов может быть не для вас, ознакомьтесь с нашим выбором высококачественных готовых корпусов для сабвуферов.

Стоимость материалов

Мы потратили около 50 долларов, хотя ваши расходы будут зависеть от того, что у вас уже есть в гараже.

Затраченное время

Сборка корпуса сабвуфера заняла около трех часов. Ваш проект может занять больше или меньше времени, в зависимости от сложности формы вашей коробки и инструментов, которые есть в вашем распоряжении. У нас был вместительный верстак и хорошо оборудованная мастерская.

Что вам понадобится

• Электролобзик
• Настольная или циркулярная пила
• Электродрель с насадками для предварительного сверления отверстий и заворачивания шурупов
• 3/4″ МДФ (древесноволокнистая плита средней плотности)
• Шурупы для гипсокартона 2″
• Шурупы для листового металла с полукруглой головкой (1/2″ и 1″)
• Столярный клей
• Силиконовый герметик
• Незатвердевающий герметик для веревки
• Чашка для подключения динамика — см. полный ассортимент комплектующих для сборки коробок

Выбор сабвуфера

При выборе сабвуфера обратите внимание на рекомендуемый производителем размер корпуса, особенно на размер корпуса, рекомендованный производителем. если у вас мало места в автомобиле. Объем коробки говорит вам, насколько большим должен быть ваш корпус для максимальной производительности сабвуфера. Коробка, показанная в этой статье, предназначалась для багажника моего седана Nissan, поэтому я хотел убедиться, что она не займет слишком много места. Имея в виду это требование, я выбрал 10-дюймовый сабвуфер Alpine. Производитель рекомендует объем коробки от 0,65 до 1,0 кубических футов, так что в небольшой коробке все будет нормально.0003

Приобретение сабвуферов из комплектующих

---

Планирование конструкции корпуса сабвуфера

Вы можете выполнить следующие действия, чтобы определить правильные размеры корпуса сабвуфера:

Определите минимальную глубину корпуса. Измерьте глубину сабвуфера и добавьте 2 дюйма. Это измерение является минимальной глубиной вашего корпуса (в этой статье глубина относится к размеру корпуса спереди и сзади, при этом низкочастотный динамик установлен спереди).

Определите минимальную высоту и ширину вашего ящика. Измерьте диаметр рамы низкочастотного динамика или сверьтесь с монтажным шаблоном, который может быть включен в руководство пользователя, чтобы определить минимальную высоту и ширину передней части корпуса. Если вы планируете установить решетку, не забудьте оставить дополнительное пространство, которое может понадобиться для ее размещения.

Определите свободное место в вашем автомобиле. Измерьте высоту, ширину и глубину пространства автомобиля, которое вы готовы выделить для сабвуфера. Если коробка должна иметь клиновидную форму, вам необходимо знать глубину сверху и снизу коробки.

Нарисуйте свою коробку. Пришло время нарисовать вашу коробку на бумаге, используя полученные вами размеры. Коробка, показанная в этой статье, имеет прямоугольную форму, но вы можете обнаружить, что клиновидная коробка лучше подходит для вашего автомобиля или грузовика. Ваш эскиз может выглядеть следующим образом:

Для наших примеров давайте использовать следующие внешние размеры:

Прямоугольная коробка	Клиновая коробка
90 13 дюймов Высота: 14 13 90 130133 Height: 14″
Width: 14″	Width: 18″
Depth: 12″	Depth 1: 5″
	Depth 2: 8″

Определите внутренние размеры и объем вашей коробки. Вышеуказанные шаги определили внешние размеры коробки. Чтобы определить внутренний объем , просто вычтите толщину древесины, которая будет использоваться для строительства. Если вы используете МДФ 3/4 дюйма (рекомендуется!), то вы вычтете 2 x 3/4 дюйма или 1-1/2 дюйма из каждого размера.

The internal dimensions for our examples:

Rectangular box	Wedge box
Height: 11.5″	Height: 12.5″
Width: 12.5″	Width: 16.5″
Глубина: 10,5 «	Глубина 1: 3,5″
	Глубина 2: 6,5 «

CALEDALENTEL ВЕЛИКОВОЙ ВОМОЛЕТА ВОМНАЛА. внутренний объем шкафа по следующей формуле: высота x ширина x глубина = кубический объем

Подставим некоторые числа:

Прямоугольная коробка:

11,5 x 12,5 x 10,5 дюймов = 1 509,375 кубических дюймов прежде чем мы сможем определить объем. Чтобы найти среднюю глубину, сложите два измерения глубины вместе, а затем разделите на два. Помните, что глубина 1 = 3,5, а глубина 2 = 6,5.

3,5″ + 6,5″ = 10″
10 дюймов / 2 = 5 дюймов

Итак, средняя глубина клиновидного ящика равна 5 дюймам. Подставьте это измерение в формулу:

12,5″ x 16,5″ x 5″ = 1031,25 кубических дюймов

Преобразование кубических дюймов в кубические футы. Поскольку большинство производителей указывают рекомендуемый объем коробки в кубических футах, вам необходимо преобразовать внутренний объем из кубических дюймов

Прямоугольная коробка: 1509,375 / 1728 = 0,873 кубических фута

Клиновая коробка: 1031,25 / 1728 = 0,597 кубических фута

9’047 технические характеристики Теперь сравните нарисованный вами объем коробки с рекомендованным производителем. Если он слишком большой или слишком маленький, вы можете внести небольшие коррективы в одно измерение, пока внутренний объем вашей коробки не будет максимально соответствовать рекомендациям производителя. Часто производители рекомендуют диапазон объемов корпуса. Вы можете получить хорошие результаты с коробкой, которая находится где-то в пределах рекомендуемого диапазона.

Определите окончательные внешние размеры коробки.

После того, как вы определили правильные внутренние размеры, пришло время добавить обратно те 1-1/2 дюйма, которые мы вычли на шаге 5, чтобы получить новые внешние размеры. Дважды проверьте, чтобы убедиться, что эти размеры подходят для вашего автомобиля. , и вы готовы перейти к строительству.

---

Пошаговая инструкция по сборке корпуса сабвуфера

Шаг 1 – Резка панелей

Мы начали с измерения и вырезания основных частей МДФ для передней, боковых, задней и верхней части коробки, используя настольная пила.

У вас нет настольной пилы? Не волнуйся. Если вы купите МДФ в любом крупном магазине товаров для дома, они смогут разрезать его для вас за небольшую плату. (Приветствую Кэмерона в моем местном магазине Lowe’s. Он превратил лист МДФ размером 6 на 8 футов в доски, которые поместились бы в мою машину.)

Вы также можете использовать циркулярную пилу, только следите за тем, чтобы срезы были ровными (гладкие, плоские срезы обеспечивают надежную герметизацию коробки).

Всего вырезаем семь деталей – верх и низ, две боковины, спинку и две одинаковые детали для переда (так как он должен был быть двойной толщины). Как только это будет сделано, остальная часть процесса будет похожа на сборку модельного комплекта или сборной мебели.

Шаг 2. Нарисуйте круг

После того, как детали будут вырезаны по размеру, используйте циркуль или шаблон, который может быть включен в упаковку вашего сабвуфера, чтобы отметить вырез для сабвуфера на одной из идентичных передних частей. В качестве шаблона мы использовали картонную упаковочную вставку.

Шаг 3 – Подготовка передних панелей

Если вы решили использовать МДФ двойной толщины для передней панели (рекомендуется этот метод — он обеспечивает чрезвычайно прочную, нерезонансную монтажную поверхность для сабвуфера), закрепите две одинаковые передние части вместе, используя большое количество столярного клея и несколько шурупов для листового металла. Также двойная толщина послужит укреплению коробки в целом.

Если вы не используете двойную толщину МДФ для монтажной поверхности, вам обязательно следует использовать распорки в других местах коробки для дополнительной прочности. На самом деле никогда не будет плохой идеей использовать распорки, несмотря ни на что, особенно если ваш ящик больше кубического фута. Коробка будет подвергаться сильному внутреннему давлению, поэтому чем она прочнее, тем лучше.

Самый простой способ добавить распорки — использовать деревянные планки размером 2 x 2 дюйма. Приклейте и прикрутите их по крайней мере к двум внутренним швам коробки, прежде чем прикреплять верх и низ.

Шаг 4. Сборка коробки

Пока передние панели были зажаты и клей сох, мы собрали остальную часть коробки.

Мы нанесли каплю клея на край панели и прижали ее к прикрепляемой панели. Мы использовали деревянные зажимы, чтобы скрепить панели, пока не вкрутим винты. Клей, а не винты, в конечном итоге запечатает коробку , так что не бойтесь лить его.

МДФ может расколоться, поэтому мы предварительно просверлили отверстия для шурупов, а затем вставили шурупы. В такие времена действительно выгодно иметь и дрель, и отвертку!

Мы скрепили детали вместе с помощью 2-дюймовых шурупов для гипсокартона. На этом этапе часть клея выдавится — вы можете вытереть его снаружи коробки влажной тряпкой, но можно оставить его на внутренних краях ( это на самом деле поможет с печатью)

Шаг 5. Прикрепление последних сторон

При сборке коробки вы можете обнаружить, что она немного не соответствует форме. Вот где деревянные зажимы действительно могут помочь придать вещам форму. Когда вы закрутите последние две стороны (в нашем случае переднюю и заднюю), все должно выровняться.

Примечание: самые большие стороны коробки должны перекрывать каждую из меньших сторон, чтобы обеспечить наибольшую прочность.

Шаг 6 – Вырезание отверстия для низкочастотного динамика

Используя дрель и большое сверло, мы сделали отверстие рядом с внутренним краем начерченного круга, достаточно большое, чтобы в него поместилось полотно лобзика.

Мы вырезали круг лобзиком, быстро ударил наждачной бумагой, и открытие НЧ было завершено.

Шаг 7. Добавление крышки разъема

Перевернув коробку, мы использовали 3-дюймовую кольцевую пилу, чтобы сделать отверстие для крышки разъема. Если у вас нет такой большой кольцевой пилы или если у вас квадратный разъем чашки, вы можете использовать процедуру сверления/лобзика, которую мы использовали на передней части коробки.0003

После сглаживания отверстия грубой наждачной бумагой мы намазали валиком силиконового герметика край клеммной крышки и прикрутили его на место с помощью шурупов для листового металла 1/2 дюйма.

После того, как вы все приклеили панели и прорежьте отверстия, почти готово. наждачная бумага или рашпиль для регулировки отверстия

Самое время пометить карандашом расположение отверстий для винтов, чтобы вы могли предварительно просверлить отверстия после снятия низкочастотного динамика. Нам довелось сделать это в конце процесса.

Шаг 9.

Герметизация внутренней части

Чтобы дважды убедиться, что все герметично и герметично, мы подождали, пока клей высохнет, и нанесли силиконовый герметик на все внутренние уплотнители коробки. Мы использовали ручной тюбик с герметиком, так как в этот момент было бы сложно опустить пистолет для герметика внутрь коробки.

Дайте герметику высохнуть в течение 12-24 часов перед установкой сабвуфера обратно в . Некоторые силиконовые герметики при отверждении выделяют пары уксусной кислоты, которые могут разрушить корпус сабвуфера.

Шаг 10. Установка сабвуфера

После того, как герметик застыл, мы добавили немного незатвердевающего веревочного герметика (его можно найти в отделе уплотнителей в хозяйственном магазине), чтобы он служил уплотнением под рамой низкочастотного динамика.

Затем мы опустили низкочастотный динамик обратно в отверстие и карандашом отметили расположение отверстий для винтов, затем сняли сабвуфер и предварительно просверлили отверстия для крепежных винтов.

Наконец, мы подсоединили отрезок провода динамика от клеммной крышки к сабвуферу, поместили сабвуфер обратно в коробку и прикрутили его. Мы были очень осторожны, чтобы сверло не соскользнуло с винтов и не испортило мой новый сияющий переводник.

---

Отделка и настройка коробки сабвуфера

Коробка готова, вуфер установлен. Теперь пришло время взять его в машину и попробовать.

Но это еще не все. Голый МДФ имеет крутой, прочный вид, но он также подвержен сколам. И у вас, вероятно, более утонченное чувство декора, чем «шик мастерской по дереву». Сборные коробки покрыты прочным ковром. Вы можете использовать это (у нас есть ковровое покрытие среди наших строительных материалов), винил или любой другой материал, который вы хотите. Здесь вы действительно можете сделать коробку самостоятельно.

Ознакомьтесь с нашей статьей о настройке корпуса сабвуфера, чтобы получить некоторые идеи.

И большое спасибо моему приятелю Крису из Clever Home Improvements в Стонтоне, штат Вирджиния, за использование его навыков и магазина.

Теперь ваша очередь

Следуя инструкциям в этой статье, вы сможете собрать свой собственный сабвуфер. Обязательно ознакомьтесь с нашим ассортиментом аксессуаров для установки сабвуфера — у нас есть различные разъемы для динамиков, портовые трубки, коврики и другие аксессуары, необходимые для сборки вашей коробки. А если вам нужна помощь, обращайтесь к нашим консультантам. Они ответят на вопросы и позаботятся о том, чтобы вы получили все, что вам нужно.

Последнее обновление 14.10.2022

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Взять напрокат комплект для прослушивания

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

РАВНО
СИЛА

РАВНО
ГРОМКОСТЬ

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

Выберите трек, чтобы начать прослушивание

Колонки Audition перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за ваш отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare ^™

Больше не показывать

Спасибо за ваш отзыв!

Как собрать профессиональный сабвуфер

Опубликовано: 9 августа 2021 г. · Изменено: 9 августа 2021 г. автор: Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы

Если вы ищете способы улучшить свою звуковую систему, одним из самых простых (и наименее дорогих) способов является создание собственного сабвуфера. Вы можете купить наборы или начать с нуля — что вам больше подходит.

Прежде чем я перейду к 20 проектам самодельных сабвуферов, которые я подготовил, позвольте мне сказать следующее: большинство этих сабвуферов не предназначены для жизни в квартире. Убедитесь, что у вас достаточно места, прежде чем начать строить один из них.

Вы готовы строить? Начнем

1. Самодельный активный сабвуфер

Вот первый самодельный сабвуфер в нашем списке, создатель этого руководства покажет вам, как сделать рабочий сабвуфер своими руками. Этот сабвуфер имеет встроенный усилитель для тех из вас, кто любит настраивать и регулировать низкие, высокие и другие параметры.

Щелкните для получения более подробной информации

2.

Система сабвуфера «сделай сам»

В отличие от предыдущего, в этом сабвуфере установлены два динамика, что обещает более мощный звук. Стоимость строительства данного проекта вполне доступна. Для изготовления вам понадобятся шурупы, плиты МДФ, дрель, электролобзик и пара других материалов и инструментов.

Нажмите, чтобы узнать подробнее

3. Самодельный Bluetooth-динамик с сабвуфером

Это универсальное руководство, в котором показано, как собрать не только сабвуфер, но и Bluetooth-динамик. Прошли те времена, когда ваши песни звучали без басов из-за ужасных динамиков. Проверьте этот проект, создайте его и поблагодарите меня позже.

Нажмите, чтобы получить более подробную информацию

4. Домашний сабвуфер своими руками

Если вам нужно собрать домашний сабвуфер, не тратя слишком много, вам следует ознакомиться с этим руководством, здесь автор показывает, как он смог сделать удивительно выдающийся сабвуфер со старым компьютерным блоком питания, автомобильным усилителем, драйвером сабвуфера и некоторыми другими инструментами и материалами.

Щелкните, чтобы получить более подробную информацию

5. Сборка сабвуфера с портом своими руками

Этот сабвуфер с портом был разработан на основе 6,5-дюймового динамика сабвуфера Tang Band W6-1139SIF в корпусе с фазоинвертором с задним портом. Он приспособлен для получения отличной производительности для небольшого, но мощного сабвуфера. Видеоурок покажет вам весь процесс сборки.

6. Самодельный мощный сабвуфер

Вот еще одно руководство, которое стоит проверить. В этом проекте создатель потратил время на сборку рамы сабвуфера, а затем приступил к установке динамика. Процесс может занять некоторое время, но в конце концов он того стоит, когда вы играете свои любимые песни с красивыми басовыми партиями.

7.

Самодельный сабвуфер за 23 доллара

Что, если я скажу, что вы можете собрать работающий сабвуфер всего за 23 доллара, и он будет звучать так же круто, как динамик за 400 долларов, который вы собираетесь купить? Посмотрите этот видеоурок, в котором создатель находит время, чтобы объяснить пошаговый процесс создания дешевого сабвуфера без больших затрат.

8. Сабвуфер своими руками

Для этой сборки вам понадобится древесина грецкого ореха, создатель начинает процесс изготовления, вырезая детали из куска древесины. Остальная часть проекта включает в себя создание отверстия для динамика перед сборкой всей детали. Процесс создания может быть непростым для абсолютных новичков, но я уверен, что вы справитесь с этим, если приложите к этому усилия.

9. Как собрать сабвуфер

Вот еще один проект сабвуфера, который стоит проверить. Этот проект в основном включает в себя сбор нескольких материалов в Интернете и объединение их всех вместе, создавая идеальный сабвуфер для вашего автомобиля, дома, офиса и практически где угодно. Вам нужно будет потратить около 25 долларов на материалы для этой сборки, хотя стоимость может варьироваться в зависимости от того, что у вас уже есть в вашем гараже.

Щелкните для получения более подробной информации

10. Звуковая система своими руками

Это полноценная аудиосистема, которую можно сделать своими руками, которую можно использовать в своей комнате. Это большой проект, который может занять некоторое время. Для сборки вам понадобятся (2x) 6,5-дюймовые вуферы, (2x) 2-дюймовые твитеры, деревянно-виниловая пленка (45 см x 150 см), кабель 18 AWG и другие материалы.

Процесс изготовления начинается с проектирования и измерения всех динамиков и деталей, затем вам нужно будет собрать детали и выполнить внутреннюю проводку. Всю сборку можно увидеть, нажав

по ссылке ниже.

Нажмите, чтобы получить более подробную информацию

11. Активный сабвуфер своими руками

Вы узнаете, как собрать этот 12-дюймовый корпус активного сабвуфера с направленным вниз портом, используя 280-ваттный усилитель класса D. Он настроен на 35 Гц, басы сильные, без шума порта. Усилитель стабилен и греется очень мало. Я очень рекомендую эту сборку, если вы ищете что-то очень профессиональное. Процесс изготовления довольно прост для наблюдения.

Щелкните для получения более подробной информации

12. Сабвуфер DJ DIY

Ди-джеи, выступающие на концертах, обычно имеют деньги, чтобы приобрести систему профессионального уровня. Если вы начинаете, вы не можете. Но в любом случае, стоит построить свой собственный. Сборка этого сабвуфера будет стоить около 600 долларов. Являетесь ли вы опытным ди-джеем или просто новичком, вы сможете использовать эту информацию для создания собственного сабвуфера.

Щелкните для получения более подробной информации

13. Самодельный сабвуфер

Этот сабвуфер на самом деле больше, чем большинство сабвуферов, представленных на этой странице, вам следует изучить это руководство, если у вас большая гостиная или спальня и вы хотите получить лучшее из вашего самодельного сабвуфера. Создатель указывает список вырезок и другие шаги, необходимые для изготовления этого сабвуфера. Мне нравится, что это экономично и понятно.

14. Громкий сабвуфер своими руками

Это руководство предназначено для людей, которые в прошлом собирали сабвуфер своими руками или любым другим способом, но он был недостаточно громким. Вот руководство, которое покажет вам, как сделать сабвуфер небольшого размера, но очень громкий. Первое, что нужно сделать, это составить план, а затем последуют другие вещи. Материалы и инструменты, используемые для этой сборки, легко достать. Я очень рекомендую это руководство по созданию сабвуфера своими руками.

15. Самодельный сабвуфер со светодиодной подсветкой

В этом проекте используется усилитель мощности Yiroshi MK5 для управления двумя 12-дюймовыми сабвуферами ROSKFORDFOSGATE P3D4. Мне больше всего нравится в этом сабвуфере светодиодная подсветка, которая загорается, когда динамик включен, это создаст потрясающую атмосферу в вашей комнате. Этот процесс может занять некоторое время, но, в конце концов, оно определенно того стоит

16. Мини-сабвуфер своими руками

Изготовление этого мини-сабвуфера совершенно умопомрачительно, учитывая его очень маленький размер. Процесс начинается с того, что создатель показывает размеры всей рамы, не стесняйтесь настраивать размеры в соответствии с вашими потребностями.После сборки рамы вам нужно будет установить компоненты, из которых состоит мини-сабвуфер, более подробную информацию можно получить найдено в видео-уроке.

17. Изготовленный на заказ сабвуфер из стекловолокна

Если вы хотите установить сабвуфер в свой автомобиль, но вам не нравится идея с громоздкой квадратной коробкой в ​​багажнике, почему бы не изготовить специальный корпус из стекловолокна, который будет повторять форму багажника. интерьер и внешний вид установлен на заводе?

Работа со стекловолокном не очень сложна и может дать отличные результаты, когда вам нужен корпус сложной или нестандартной формы. Создатель покажет вам, что вам нужно сделать, чтобы создать собственный корпус сабвуфера, который выглядит так, как будто он был в вашем автомобиле.

Щелкните для получения более подробной информации

18.

Как построить инфразвуковой сабвуфер

Инфразвук – это звук, частота которого ниже 20 Гц (Герц) или циклов в секунду, «нормального» предела человеческого слуха. В этом учебном пособии вы узнаете, как собрать инфразвуковой сабвуфер, полностью безопасный для использования дома или в офисе.

Нажмите, чтобы узнать подробнее

19. Кофейный столик с сабвуфером своими руками

Единственным недостатком этого является беспокойство о том, что кофе выльется из чашки во время воспроизведения любимой песни с помощью этого сабвуфера. В этом уроке создатель объединяет журнальный столик и сабвуфер вместе, создавая этот единственный в своем роде шедевр, который служит многоцелевому назначению.

Нажмите, чтобы узнать подробнее

20. Самодельный сабвуфер 12

Вот еще одна потрясающая сборка сабвуфера, которую стоит попробовать. Для этого проекта вам понадобится пистолет для горячего клея, паяльник, пенопластовая доска, картон и куча других материалов.
