Турбина двигателя с изменяемой геометрией (VNT)

Турбина с изменяемой геометрией

Содержание:

  • Принцип работы турбины
  • Преимущества турбины
  • Регулировка турбины
  • Чистка турбины
  • Как и где отремонтировать



Турбокомпрессор используется для увеличения мощности двигателя, которая напрямую зависит от объема воздуха и топлива, подаваемого в цилиндр. Ведущими частями любого турбокомпрессора являются турбина и насос, которые соединены между собой жесткой осью. Турбина двигателя с изменяемой геометрией необходима для образования оптимальной мощности двигателя, имеет свойство изменять сечение турбинных колес в зависимости от общей нагрузки. Если двигатель работает на низких оборотах, то турбина может увеличить скорость отвода выхлопных газов. Это позволяет турбине вращаться быстрее, при этом количество топлива остается небольшим.

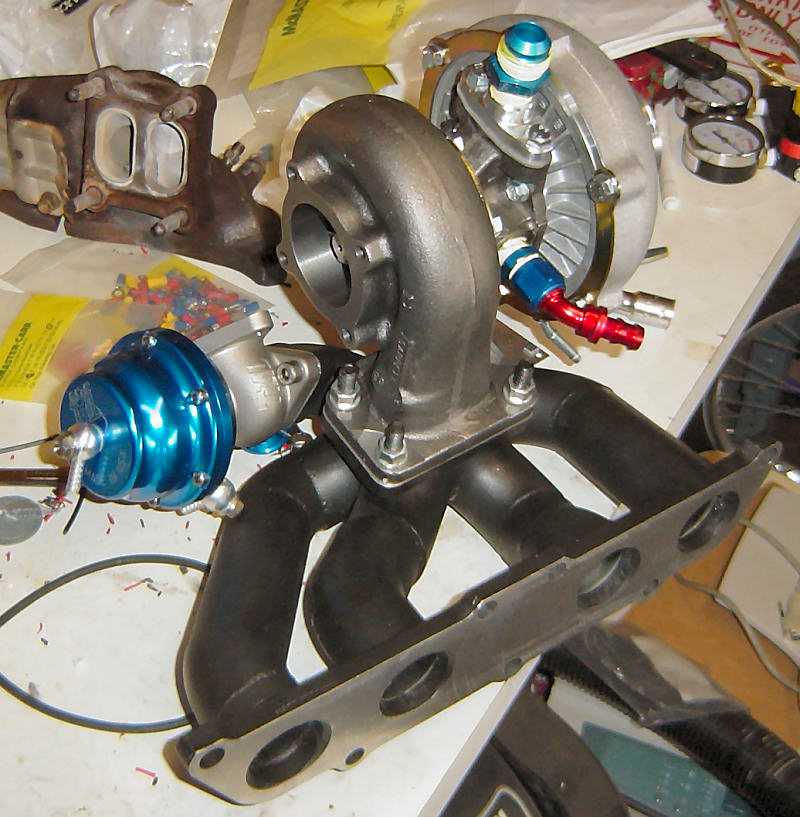

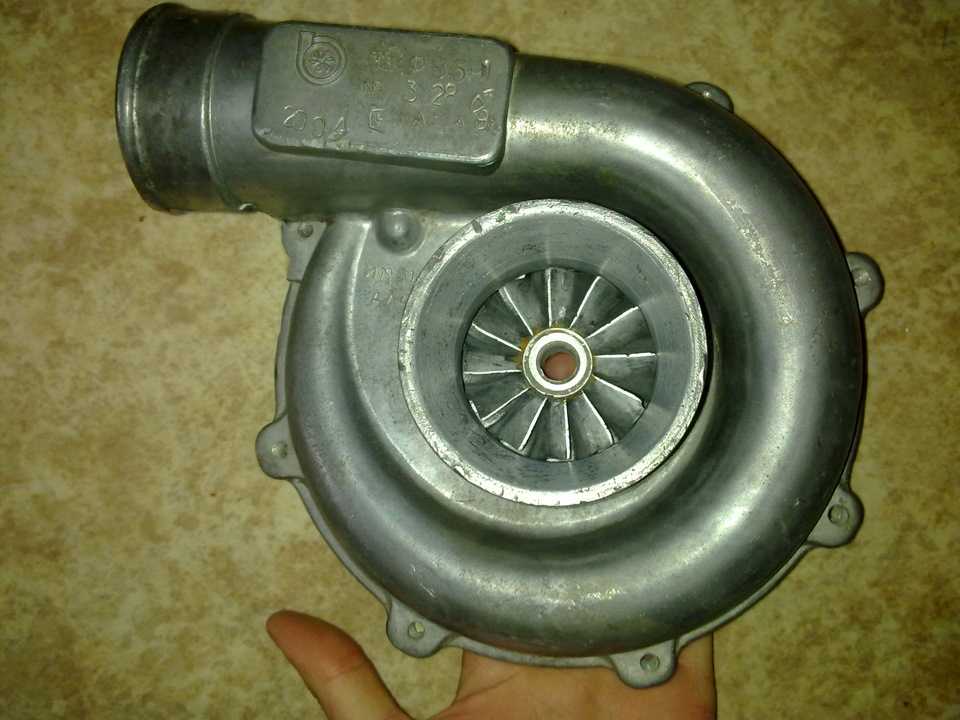

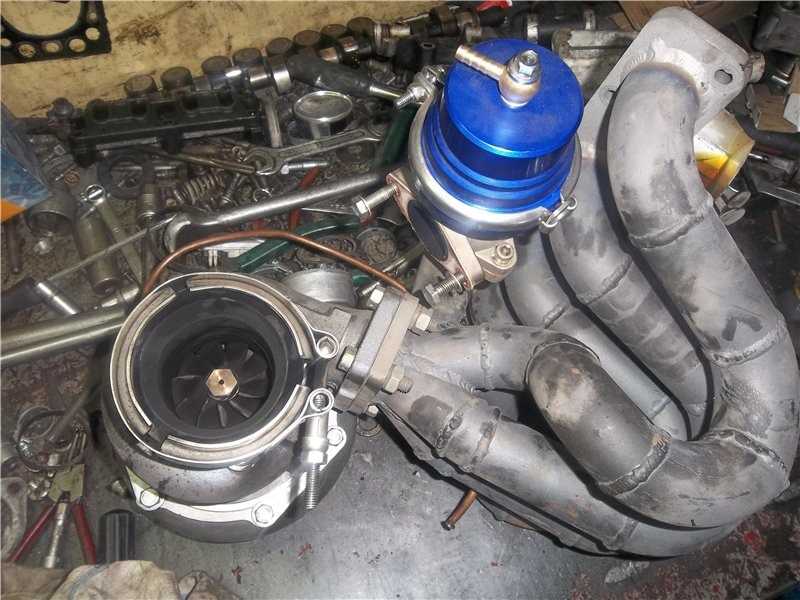

Как устроена турбина и как она работает

Турбина с измененной геометрией отличается от классических турбокомпрессоров тем, что имеет в своей конструкции кольцо и специальные лопасти с аэродинамической формой, которая способствует увеличению эффективности наддува. В автомобилях с двигателями небольшой мощности сечение регулируется посредством изменения ориентации этих лопастей. В двигателях большой мощности лопасти не вращаются, а покрываются специальным кожухом или перемещаются вдоль оси камеры.

Особенностью VNT турбины являются поворотные лопасти, механизм управления и вакуумный привод. Принцип работы основывается на регулировке потока отработавших газов, которые направляются на колесо турбины. Точная регулировка позволяет настроить проходное сечение для потока газов под режим работы двигателя. Если автомобиль двигается на небольшой скорости, то и турбина крутится медленнее, но при этом лепестки устанавливаются в такое положение, чтобы расстояние между ними было минимальным. Газу в малом объеме сложно преодолеть небольшое отверстие, поэтому он будет передвигаться с большей скоростью, за счет чего обороты турбины увеличиваются, увеличивая при этом давление наддува.

При помощи данных лопастей можно существенно увеличить скорость вращения турбины, не меняя объемы поступающих газов. На большой скорости компрессор раздвигает лопасти – это обеспечивает поддержание безопасного давления внутри системы и исключает перегревы. Принцип изменяемой геометрии позволяет не использовать перепускной клапан, так как весь объём выхлопных газов выходит через горячую часть крыльчатки. Изменение положения поворотных предотвращает избыточный наддув.


Преимущества турбины с изменяемой геометрией

  • Автомобили с такими турбинами развивают большую скорость с самых низких оборотов.
  • Существенно снижается объем необходимого топлива, а также количество вредных выбросов в атмосферу.
  • Улучшается прохождение газов через турбину из-за отсутствия клапана Wastegate и уменьшения количества разнонаправленных потоков газа.
  • Улучшается эластичность двигателя.

Возможные неисправности

Турбокомпрессор с изменяемой геометрией представляет собой сложный механизм, поэтому он больше подвержен различным поломкам. Однако, такие турбины сталкиваются лишь с несколькими проблемами:

  • Подклинивание лопастей в движении. Такая ситуация может сложиться из-за сильного износа трущихся пар и образовании нагара. Масляные, а также углеродистые отложения мешают плавному движению регулировочного кольца.
  • Заклинивание лопаток в одном положении. Это может происходить по причине критического нагарообразования, когда силы вакуума не хватает для движения регулировочного кольца.
  • Поломки вакуумного привода поворотных лопастей или клапана управления давлением.

Симптомами поломок считаются подергивание при разгонах, потеря мощности двигателя, увеличение расхода топлива, а также срабатывание индикатора на приборной панели Check Engine.

Как настроить и отрегулировать турбину

Правильная регулировка турбины с изменяемой геометрией крайне важна для эффективной работы, и для того, чтобы предотвратить быстрый износ деталей и снизить потребление топлива. Если отрегулировать турбину неправильно, то в дальнейшем это повлияет на работу всего автомобиля и удобство его управления.

Любой современный автовладелец немного разбирается в устройстве своего автомобиля и даже может устранить определенные небольшие поломки. Однако, чтобы сделать серьезный ремонт автомобиля, необходим специальный инструмент и оборудование, которого у обычного потребителя может и не быть.

Поэтому, если вы хотите, чтобы работа турбины была эффективной и качественной – обращайтесь за помощью к специалистам, которые правильно настроят механизм и расскажут, как лучше всего за ним ухаживать. Также, не стоит забывать о своевременных диагностиках и профилактике.

Как почистить турбину своими руками

Устройство турбины постоянно сталкивается с непрерывной нагрузкой, подвергается воздействиям продуктов горения масла и топлива, поэтому нуждается в регулярной чистке для профилактики различных поломок, которые могут быть с этим связаны. Зачастую, достаточно обработать турбину специальным средством и прогнать его через механизм для качественной очистки. Однако, иногда придется приложить побольше усилий для того, чтобы удалить все загрязнения с устройства. Также стоит помнить о том, что турбина не требует частой чистки, поэтому если она сильно загрязняется за короткое время, значит есть неполадки в ее работе или настройке.

Причинами сильных загрязнений могут выступать:

  • Увеличение нормы давления газов.
  • Износ лопастей турбины.
  • Превышение необходимого срока эксплуатации поршневого отсека.
  • Засора сапуна.
  • Износ прокладок.

Именно поэтому каждый автовладелец должен понимать, что сделать качественную чистку самостоятельно возможно, но далеко не всегда результат таких действий положительно влияет на работу механизма, а в некоторых случаях может и вовсе ухудшать ситуацию.

Отсутствие надлежащего опыта, проверенных чистящих средств, специальных инструментов – все это может негативно сказаться на результате вашей чистки, поэтому лучше всего обращаться в специализированные центры, где такой работой занимаются профессионалы.

Как сделать ремонт турбины?

Ремонт турбин гораздо проще предупредить посредством регулярного обслуживания и диагностики, чем потом пытаться исправить ситуацию самостоятельно. Процесс осложняется еще и тем, что многие автовладельцы боятся высоких цен на профессиональные услуги, забывая о том, что самостоятельное проведение ремонта отнимает также немало денег и времени. К тому же, не все получается с первого раза, и затраты на самостоятельный ремонт могут быть достаточно внушительными.

Поэтому мы настоятельно рекомендуем автовладельцам без опыта, знаний, навыков, а, самое главное, необходимого оборудования, не пытаться ремонтировать сложное устройство турбины самостоятельно, поскольку это может привести к еще более серьезным поломкам, устранить которые не сможет даже опытный специалист. При первых признаках поломки обращайтесь в наш сервисный центр, где наши мастера помогут вам восстановить картридж турбокомпрессора, а также устранить другие неисправности быстро и качественно.


Паровая турбина — как сделать своими руками. Жми!

Применение пара на практике довольно известно в промышленных целях, поскольку паровые турбины уже давно используют данный принцип.

Именно такое оборудование работает на ТЭЦ и электростанциях. Правда, для некоторых мастеровых людей не составляет особой трудности сделать их аналоги скромных размеров в домашних условиях.

Принцип функционирования

Схема работы паровой турбины. (Для увеличения нажмите)

Дело в том, что паровая турбина по большому счету это часть специального механизма, основная задача которого преобразование энергии пара в электрическую или тепловую.

Технологически весь процесс выглядит следующим образом:

  1. При сжигании различных видов топлива в топке вода превращается в пар.
  2. При дальнейшем перегреве пара до 435 ºС и давлении 3.43 МПа пар по трубам передается на турбину, где при помощи особых частей происходит его равномерное распределение по соплам.
  3. С сопел пар подается на специальные лопатки изогнутой формы, что крепятся на валу, из-за этого они вращаются, в результате чего кинетическая энергия трансформируется в механическую.
  4. Вал генератора является «электродвигателем» наоборот и вращается при помощи ротора турбины, и это позволяет вырабатывать электричество.
  5. Далее пар в конденсаторе при контакте с холодной водой опять превращается в воду, которую насосы снова закачивают на разогрев.

Как соорудить мини-паротурбину своими руками

В Сети можно столкнуться с большим количеством вариантов, в которых рассматривается самодельный способ изготовления данного агрегата.

Для этих целей будет использоваться обычная консервная банка, проволока из алюминия, кусочек жести, и крепежные материалы.

Перечисленные материалы позволят сделать задуманное дома, не применяя для этих целей специальное оборудование и инструмент. Данная турбина будет наглядно демонстрировать превращение энергии пара в электричество.

Процесс изготовления

В крышке банки проделывается два отверстия, в одно из которых впаивается часть трубки. Берется жесть и вырезается крыльчатка турбины и крепится к П-образной полоске.

После этого крепится полоска на другое отверстие, крыльчатка закрепляется лопастями напротив трубки.

Сооружение крепят на проволочную подставку, берут шприц с водой и ее заполняют, а снизу зажигают сухое топливо. Из трубки будет вырываться струя пара, что приведет в движение импровизированный ротор.

Правда, мощности такой турбины ни на что не хватит, поскольку кпд ее очень низкий. Она может рассматриваться только в качестве макета для того, чтобы понять принцип работы оборудования.

Изготовление небольшого генерирующего устройства электроэнергии своими руками

Для этих целей вполне подойдет компьютерный кулер, из которого для изготовления крыльчатки будет сооружена маломощная турбина.

С кулера следует снять электрический двигатель и установить на одной оси с крыльчаткой.

Полученное устройство следует монтировать в круглом алюминиевом корпусе. За основу берется крышка чайника, а точнее ее диаметр.

В его дне проделывают отверстие, куда при помощи паяльника монтируется трубка, из которой делают змеевик. Противоположный конец трубки следует подвести к лопаткам крыльчатки, благодаря чему конструкция и работает.

Змеевик – это наиболее важная часть всего устройства. Для его изготовления лучше использовать проволоку из меди, правда с учетом малой толщины и постоянным перегревом она имеет небольшой срок эксплуатации. Поэтому, оптимально в устройство ставить нержавеющую трубку.

Функционирование самодельного парового оборудования и его особенности

Итак, мини-электрическая машина готова и можно приступать к ее проверке.

Залив воду в чайник и поставив его на плиту замечаем, что при закипании образуется пар, энергии которого хватит для зарядки мобильного телефона или работы светодиодной лампочки.

Характерно, что в домашних условиях подобная электростанция может использоваться, как игрушка, поскольку ввиду малой мощности электричества его не хватит для работы оборудования или бытовой техники.

[advice]Стоит отметить: если вы отправляетесь в многодневный поход и возьмете с собой данное оборудование, то по достоинству сможете оценить все плюсы, которые оно дает. Например, вы сможете подзарядить аккумулятор мобильного телефона, фотоаппарата или других гаджетов.[/advice]

К сожалению, дома сооружение паровой турбины, мощность которой будет порядка 500 Вт и более очень сложно и сопряжено с большими денежными затратами.

Смотрите видео, в котором опытный пользователь демонстрирует возможности и устройство паровой турбины, изготовленной своими руками:
