Здравствуйте уважаемые автолюбители! Передние ведущие колеса обеспечивают автовладельцам множество бонусов в виде: более послушной, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Вместо этого автомобиль, а именно его ходовая часть вкупе с приводом, потребует дополнительного внимания. Передние колеса имеют возможность тянуть автомобиль только благодаря наличию вала, соединяющего ступицу с вариатором.

Однако это еще не все. Передача вращения от трансмиссии к колесам была бы невозможна без установленных на концах вала специальных устройств — ШРУСов.

— это единственный на сегодняшний день способ передачи вращательного движения между полуосями под углом друг к другу.

В связи с этим любой уважающий себя автомобилист должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самостоятельно без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднеприводного автомобиля, вне зависимости от его марки и модели, конструкция этого узла достаточно проста и одинакова во всех автомобилях .

Для изготовления достаточно иметь гараж со смотровой ямой или эстакадой для удобного доступа к днищу автомобиля, а также набор стандартных инструментов.

Как правило, опытные автомобилисты выполняют свою работу без каких-либо специальных приспособлений, но если есть желание ускорить ремонтные работы, можно приобрести съемник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по две петли, то ремонтные работы могут проводиться в зависимости от поломки следующих видов:

• снятие внутреннего ШРУСа и его ремонт;
• снятие наружного ШРУСа;
• Снятие и ремонт в комплекте с валом и двумя шарнирами.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа — мероприятие достаточно редкое, но необходимо иметь навыки обращения с этим механизмом, ведь для его долгой жизни он необходимо проводить профилактические мероприятия и смазки.

Прежде чем описывать технологию, включающую снятие внутреннего ШРУСа, следует отметить, что в этом случае смотровое отверстие будет просто необходимо, т.к. держатель шарнира прикручивается болтами (6-8 шт.) непосредственно к дифференциалов, а это самый нижний момент коробки передач.

После того, как все крепежные болты отвернуты, поверните левое колесо RU, чтобы освободить шлицевые соединения свободного хода. С помощью крепления ШРУС очень легко снимается с посадочного места. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автомобилистам: не снимать ШРУС с вала под автомобилем и тем более разбирать его. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а потом все манипуляции производить на рабочем столе тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который устанавливается непосредственно на ступицу, хоть и более доступен, но потребует больше времени и усилий для снятия. Здесь придется почти полностью разбирать переднюю подвеску.

Снимается колесо, откручивается ступичная гайка и снимается стопорная шайба. После откручивания нижней шаровой опоры подвижная стойка позволяет снять полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первый – невозможность снять полуоси или вал со шлицевого соединения. Выходов из ситуации несколько. Для начала нужно взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съемник ШРУСа. Один из самых распространенных и простых съемников выполнен в виде подковы, которая закрепляется на полуоси, а упорные болты снимают ШРУС при вращении.

Разобрать сам ШРУС несложно, для этого необходимо:

• нанести метки на обойму и корпус для обратной сборки в том же положении;
• максимально наклонить вал с клеткой на конце в одну из сторон;
• извлеките шарик с противоположной стороны из держателя, проделайте процедуру со всеми шариками по очереди.

Есть мнение некоторых специалистов, что достаточно просто промыть ШРУС соляркой и снова «забить» смазкой, не разбирая его.

В этом случае велика вероятность того, что внутри останутся осколки старых стопорных колец или другой мусор. Если ШРУС уже снят, то его лучше разобрать, промыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Всем привет! У меня была идея сделать такие штопоры и я ее реализовал. Не просто штопоры, а штопоры от автомобильного сепаратора ШРУСа. Собственно, он здесь в роли ручки.

Не буду описывать что такое ШРУС, но без него машина уже не поедет. Не снимайте с автомобиля. Лучше спроси у соседа)). А если серьезно, многие мастерские дают такие вещи, т.к. они больше не нужны.

ШРУС разобран, его потроха вынуты и отправлены на чистку. Что-то вроде рыбки сейчас)). Сам сепаратор перекочевал в штопор практически в первозданном виде.

Теперь спираль штопора. Он подделан. Изготовлен из так называемой пружинной стали. Проще говоря, нагреваем пружину в печи. Затем делаем из него прямую линию и отрезаем кусок нужной длины. Далее формируем этот отрезок в спираль для штопора.

Предпоследний этап — сварка. Свариваем между собой сепаратор и спираль. Чистка, снова шлифовка.

Заключительный этап, почти как вишенка на торте — винная пробка! Вбиваем в ручку штопора, и готово!

На других фотографиях штопор изготовлен по той же технологии, но рукояткой служит кусок лопасти. Какие детали не отваливаются от машин…

Лично для меня самое сложное во всем этом процессе — закрутить спираль в нужную сторону… Вот в чем проблема. Сколько раз я его крутил не в ту сторону, просто не сосчитать!

P.S. Каждый из штопоров полностью рабочий, потому что, я считаю, глупо делать штопор, не справляющийся со своими обязанностями. Проверено :-).

Саша Новиков,

мастерская А. Новикова.

ШРУС внутренний ВАЗ 2110 или шарнир равных угловых скоростей , или в народе «гранат», является частью трансмиссии переднеприводного автомобиля.

Его основная роль заключается в непрерывной передаче вращения от коробки передач к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у разных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации вызывают различия в строении наружного и внутреннего ШРУСов.

ШРУС выполняет важную функцию в автомобиле, состоит из семи частей:

1. Стопорное кольцо.
2. Воздушные шары.
3. Сепаратор.
4. Сапог, указанный в технических рекомендациях как гофрированный чехол.
5. Рамка.
6. Приводной вал.
7. Внутренний зажим.

Блок привода ВАЗ 2110 отвечает за передачу крутящего момента на колесо от коробки передач. ШРУС позволяет передней колесной паре совершать повороты за счет нормализации изменяющегося угла между полуосями. В машине две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от редуктора на вал.

Легче всего его увидеть снизу машины, кстати, снимать его придется, залезая под днище, хотя можно обойтись и без него (Например, можно подложить планки под передние колеса и поднимите переднюю часть двумя домкратами, при условии, что оба домкрата стоят на этих планках, тем самым перед будет выше, особенно удобно если машина высокая), но все же лучше загнать машину на подъемник и заменить нужный ШРУС с новым, но мы вам сразу объясним, что такое наружный и внутренний ШРУС, чтобы вы это поняли и больше не путались (Просто в статье мы будем часто говорить о них и чтобы сразу стало понятно, какой речь идет о ШРУСах), поэтому наружный — это тот, что обращен к колесу автомобиля и вставляется в ступицу (Оба наружных обозначены зелеными стрелками), а уже внутренний — тот, что вставляется в коробку (Они обозначены желтыми стрелками) и всего соединения CV т в переднеприводных автомобилях четыре, два из них с левой стороны размещаются и идут на левое колесо, а два других справа и идут на правое колесо, но приводы, на которых только два ШРУСа, и оба они указаны на фото синими стрелками.

Расположение внутреннего и наружного ШРУСа ВАЗ 2110 указано стрелками

Если уделять постоянное внимание и следить за внутренним ШРУСом, то он спокойно прослужит 150-200 тыс. км. В противном случае неисправности могут появиться уже на первой сотне тысяч км.

Главными врагами любых навесных механизмов являются пыль и грязь, играющие роль абразива и ускоряющие износ гранаты. Как только автовладелец пропустит повреждение эластичного чехла и какое-то время проедет без его замены, внутрь попадает та самая грязь, которая рано или поздно сделает свое дело, даже если поменять пыльник.

Есть и другие причины, приводящие к неисправности и замене элементов:

1. недостаточно смазки в механизме или ее качество оставляет желать лучшего;
2. слишком агрессивная езда по плохим дорогам, постоянно создающая экстремальные нагрузки на ШРУСы;
3. заводской брак в деталях агрегата.

Вывод: большинство причин можно предвидеть и предотвратить с помощью профилактики, откладывая замену гранат на неопределенный срок.

Если при эксплуатации автомобиля ВАЗ 2110 появляются следующие признаки неисправности, то необходимо провести дополнительную диагностику:

1. при прохождении поворотов с передней части автомобиля слышен характерный хрустящий звук, как будто стальные шарики прикасаться к телу во время работы;
2. то же самое, только вместо хруста слышен стук, может исчезнуть при прямолинейном движении;
3. постоянный хруст, не пропадающий при движении по прямой свидетельствует об износе внутренней гранаты.

Помните, что после появления таких шумов с одной или с обеих сторон сразу затягивать с ремонтом нельзя. В противном случае неисправный ШРУС может доставить много неприятностей на ходу.

Чтобы убедиться, что граната разбита, вы можете проверить ее двумя способами:

1. Выберите ровную площадку с достаточным пространством для поворота Нивы. Сделайте по ней несколько кругов сзади и против часовой стрелки, выворачивая руль до упора. Внимательно прислушайтесь к возникающим звукам. Если они звучат как хруст, перейдите к части 2 диагностики.
2. Поставьте машину над смотровой ямой и проверьте наличие люфта во всех 4-х узлах вручную, раскачивая и поворачивая полуось в разные стороны. Изношенный шарнир сразу даст о себе знать.
3. Если при этом было обнаружено, что пыльник поврежден или из него вытекает вода, то, вероятно, ШРУС в этом месте пришел в негодность.

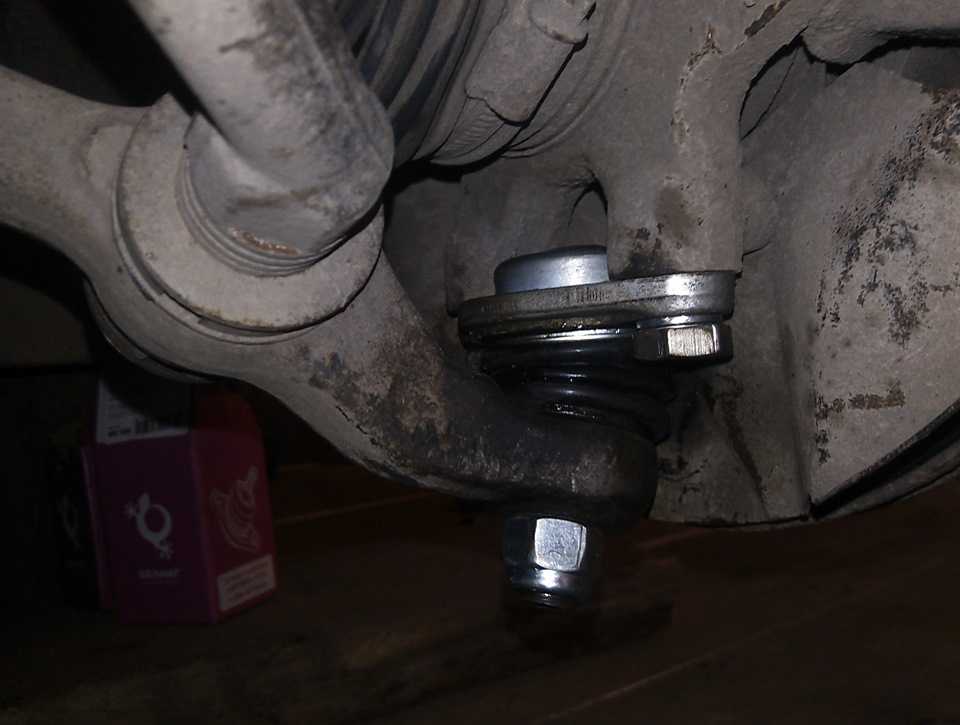

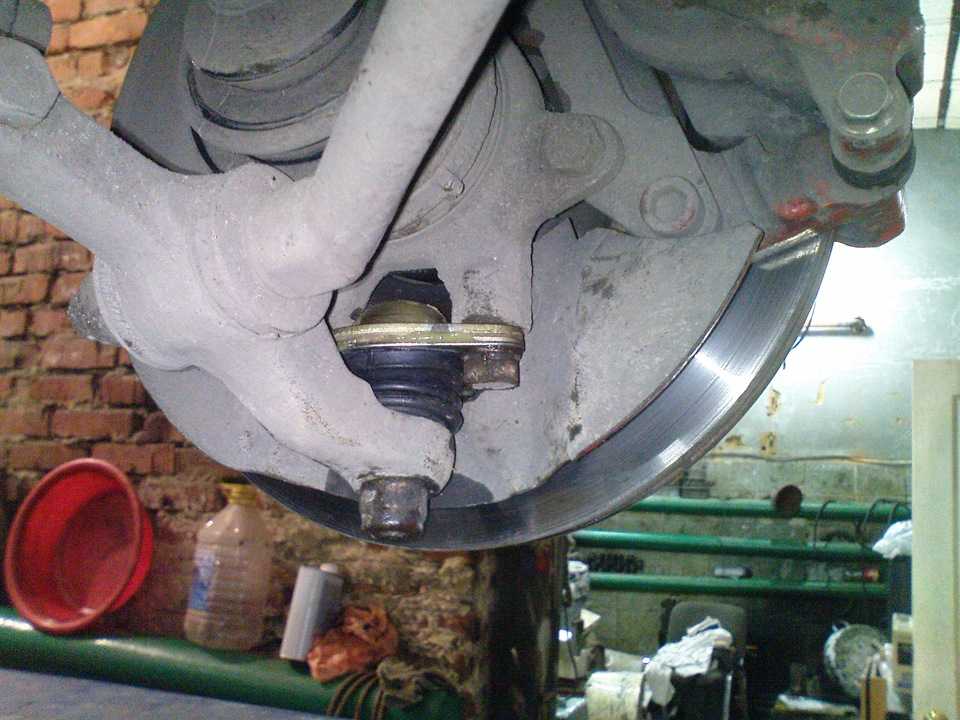

Теперь поговорим подробнее о люфтах в шаровых опорах. Люфт, возникающий в результате износа опоры, негативно скажется на состоянии ШРУСа. А если при движении на скорости шкворень шаровой опоры вырвется из крепления, то внутренний ШРУС может вообще сломаться. Кстати, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они через ступицу соединены с колесом. Именно от колеса ШРУС получает мощные толчки и сотрясения. А вода с грязью под колеса попадает быстрее и больше на наружные ШРУСы. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключение составляет ситуация, когда палец шаровой опоры вытянут.

Перед началом работ по самостоятельной замене внутреннего ШРУСа ВАЗ 2110 нужно все подготовить.

Для этого нужно починить машину, включить 4 скорость, затянуть ручник. Исправить клинья отдачи задних колес. Если их нет, используйте бруски аналогичной формы. Снимите защитный колпачок, открутите ступичную гайку с «буртиком» (удлинителем) — трубой или монтировкой. После снятия ступичной гайки отверните колесные болты.

Перейдем к пошаговой инструкции:

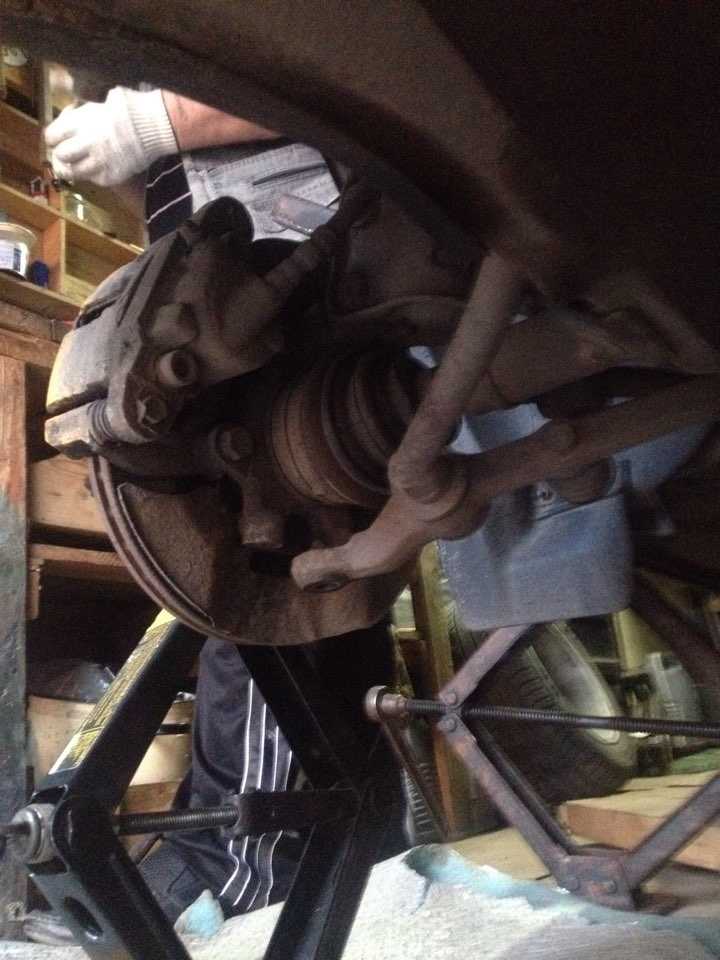

1. Вывешиваем домкратом колесо, на котором предполагается замена ШРУСа.
2. Отверните болты, чтобы снять упорную шайбу гайки ступицы.

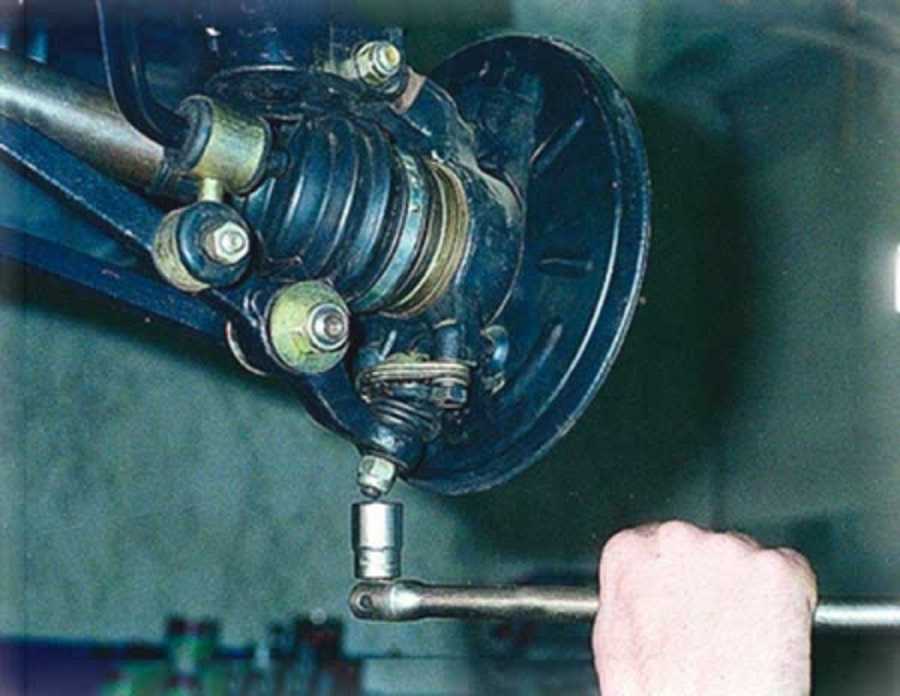

3. Открутить 2 болта крепления нижней шаровой опоры поворотного кулака.
4. Если ШРУС заменяется справа, поверните руль максимально влево, а если слева, то вправо.

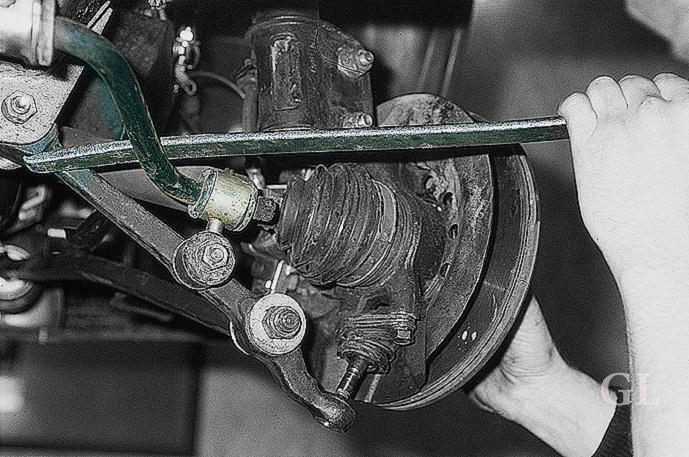

5. Отведите закругленный кулак и стойку. Снимите шлицевой конец внешнего ШРУСа со ступицы.
   Извлеките с помощью монтировки внутренний шарнир из коробки передач.
6. Зафиксируйте приводной вал в тисках, снимите хомуты с наружного и внутреннего ШРУСов. Выверните пыльники наизнанку. Если они где-то порваны или порезаны, их можно просто срезать ножом.

7. Демонтировать ШРУС ВАЗ 2110 с вала. Можно использовать молоток и деревянный или бронзовый переходник.
8. Сборка осуществляется в перевернутом виде. При этом установите новую ступичную гайку. По окончании затяжки нужно зафиксировать ее край, чтобы избежать раскручивания.

9. При установке внутреннего ШРУСа на конец вала ставится пластиковая заглушка.

10. Перед тем, как поставить ШРУС ВАЗ 2110, необходимо убедиться в достаточном количестве смазочных материалов. Наденьте стопорное кольцо на внутренний ШРУС.


1. Когда привод окажется в коробке, поместите его в шестерню полуоси так, чтобы он полностью зафиксировался. Это можно сделать, слегка постукивая молотком по поверхности деревянной направляющей по всему периметру оси вала.

Сайлентблоки передних рычагов — профессиональная замена своими руками! Сайлентблоки: что с ними происходит? Какие симптомы, если порвался задний сайлентблок

В ходе развития машиностроения возникла необходимость создания узла, в котором отсутствует трение. Он должен был убедиться, что движение деталей подвески происходит за счет упругой деформации резины. Сайлентблок представляет собой крепеж из металлических втулок.

Между последними находится вставка их мягкого и практичного материала. Этот расходный материал не требует смазки, не имеет зазоров и не подвержен износу в течение длительного времени. Деталь может быть изготовлена ​​из резины или полиуретана. Его основная функция заключается в снижении жесткости соединения деталей подвески.

С его помощью гасятся колебания и колебания, так как именно на сайлентблок приходится большая часть ударных нагрузок, которые получает подвеска. За счет использования резинометаллического шарнира обеспечиваются геометрические свойства подвеса. От этого зависит безопасность движения.

Где находится соединение резины с металлом?

Эта деталь важна, поэтому нужно следить за ее работой и стараться не упустить момент, когда она может выйти из строя. Деталь может располагаться в разных местах:

• в подвеске,
• в местах крепления рычагов,
• в стабилизаторе поперечной устойчивости.

Основная нагрузка приходится на тяги задней подвески. Поэтому в этом месте резинометаллический шарнир меняется чаще, чем в других местах. Деталь следует заменять каждые 100-200 тыс. км. пробег.

Этот показатель может быть значительно снижен, если водитель практикует экстремальное вождение. Вне зависимости от автомобиля специалисты рекомендуют проводить диагностику каждые 50 тыс. км. Своевременная ревизия позволит избежать вождения автомобиля на скорости, а значит обеспечит безопасность на дороге.

Диагностика неисправности сайлентблоков

Определить неисправность детали можно разными способами. Для визуального осмотра рекомендуется заехать на яму, очистить ее от грязи. Сайленты не должны иметь трещин, надрывов и других видимых повреждений. Умельцы могут предположить поломку даже по сход-развалу. При износе сайлентблоков рычаги меняют свое положение на неправильное.

Водитель также может определить наличие проблемы:

• на шинах колес борта начинают сильнее стираться,
• шум и вибрация становятся неестественными при движении,
• существенно нарушается устойчивость автомобиля.

При обнаружении одного или нескольких признаков подвеска поднимается домкратом, а колеса полностью снимаются. Так можно проверить не только работу самой детали, но и люфт рычагов.

Особое внимание уделяется резиновым деталям. Они не должны вздуваться или даже иметь малейшие трещинки. При обнаружении таких дефектов деталь сразу заменяется новой. Изнашиваясь, резина теряет эластичность. Это приводит к тому, что запчасть перестает выполнять свою основную функцию.

Если его своевременно не поменять, проблемы с автомобилем могут носить глобальный характер. Например, металлические петли со временем сломают сиденья, поэтому в дальнейшем вам придется менять сразу несколько деталей автомобиля. Следствием этого является то, что нагрузка начинает концентрироваться на компонентах подвески. В результате происходит ее разрыхление.

Из-за чего может потребоваться замена

Чаще всего нарушения в работе сайлентблока связаны с неосторожным вождением, регулярным преодолением препятствий, например, железнодорожных переездов. На его ресурс влияет общее состояние подвесок и загруженность машины. Он может быть поврежден, когда:

• частые и резкие колебания температуры;
• наличие агрессивных химических соединений;
• плохое состояние амортизаторов, пружин и других деталей.

Замена сайлентблока

Деталь расходная, имеет низкую стоимость. Поэтому его ремонт практически не проводится. Однако есть модели, которые можно легко разобрать. При необходимости этот тип можно отремонтировать. Для замены потребуется домкрат и ключи. Обычно сам процесс несложный, поэтому с ним легко справится большинство автолюбителей.

Если нет времени, то всегда можно обратиться на СТО, где работы проведут более качественно. Самое сложное – это запрессовка детали в монтажные крепления. Для этого требуется специальный инструмент или оправки подходящего диаметра. Последний можно заменить куском трубы. Также требуется машинное масло или другая мазь.

Если петля еще не выбита, эту процедуру придется проделать самостоятельно. После того, как деталь снята, рычаги тщательно очищаются. Обратите внимание, что сиденье не должно иметь механических повреждений и царапин. Сайлентблок в других узлах лучше заменить умельцам, так как манипуляция эта достаточно сложная и требует профессиональных навыков.

При замене детали в подвеске у вас будет выбор: отдать предпочтение резине или полиуретану. Последний тип прослужит намного дольше, но он и дороже. Правильно установленное резиново-металлическое соединение поможет подвеске работать должным образом. Он отлично поглотит удары и снизит шум.

После установки потребуется отрегулировать углы схождения и развала. Некоторые специалисты отдают предпочтение изделиям из полиуретана, поскольку они менее подвержены износу на российских дорогах и выдерживают значительные нагрузки.

Таким образом, если возникает необходимость диагностики или замены сайлентблока, это можно сделать самостоятельно или с помощью специалистов. Правильный подбор детали улучшит управляемость автомобилем, снизит износ других деталей.

Современные модели отлично выдерживают пиковые нагрузки и при этом не подвергаются разрушению, имеют прогрессивные характеристики сжатия и не производят химических выбросов в воздух. Если вовремя не заменить деталь на новую, могут сломаться другие сопутствующие детали, а иногда это приводит к повреждению кузова. Элементы передней подвески выдерживают самые большие нагрузки, поэтому их приходится чаще менять.

В автомобиле важен каждый узел, и пренебрегать им нельзя, так как это может грозить разными последствиями. Особенно важна система подвески, которая напрямую влияет на управляемость автомобиля. Есть такие важные элементы, как сайлентблоки передних рычагов. Они играют особую роль, поскольку принимают на себя всю нагрузку, поступающую от дорожного полотна, через колеса. Таким образом, они выполняют защитную функцию узлов и деталей подвески.

Что такое сайлентблок?

По сути, это соединение резина-металл, состоящее из двух металлических втулок и резиновой вставки. Именно резина выполняет роль амортизатора и поглощает все вибрации, обходящие кузов. Традиционно втулки передних рычагов имеют цилиндрическую форму.

Есть компании, которые используют полиуретан в производстве петель. При этом улучшаются эксплуатационные и технические характеристики. А срок их службы увеличивается в 5 раз, что касается стоимости.

Сайлентблоки устанавливаются в разных местах. Это может быть:

• сама система подвески;
• место крепления рычагов;
• место крепления стабилизатора поперечной устойчивости;
• опора двигателя.

А так как сайлентблоки передних рычагов при движении автомобиля принимают на себя огромные нагрузки (осевые, радиальные, крутильные и другие), то они первыми выходят из строя из всех деталей подвески. Однако из-за низкой стоимости их замена не требует больших затрат.

Признаки неисправности

Характерный скрип сбоку колес может быть признаком неисправности шарниров подвески. Об этом также свидетельствует ухудшение управляемости автомобиля. Руль может откликаться с ощутимой задержкой, что не идет на пользу. Прохождение любого препятствия, будь то рельсы или различные неровности, преграды, вы можете хорошо прочувствовать на себе.

Неравномерный износ шин, который можно наблюдать изнутри шин, также свидетельствует о выходе из строя сайлентблоков передних рычагов. В некоторых случаях появляется необъяснимая вибрация.

Все эти признаки однозначно говорят о том, что с подвеской не все в порядке. Вам следует как можно скорее посетить ближайший сервисный центр для проверки или иметь его в своем гараже.

Когда менять петли

Как правило, качественная задняя втулка переднего рычага может прослужить довольно долго, до 100 тысяч километров. Но если учесть состояние отечественных дорог и учесть другие сложные условия эксплуатации автомобиля, специалисты рекомендуют каждые 50 тысяч километров проводить технический осмотр подвески.

Петли следует очистить перед осмотром для лучшей визуальной оценки. Наличие большого люфта, а также трещины на резине, ее вздутие, разрывы свидетельствуют о неисправности детали. Сайлентблоки ремонту не подлежат, их можно только заменить.

Любой водитель должен знать, что наличие неисправности той или иной системы, узла, агрегата автомобиля представляет потенциальную угрозу для всех участников дорожного движения. В связи с этим, обнаружив неисправные сайлентблоки передних нижних рычагов или другие узлы, их следует немедленно заменить. Это можно сделать в любом автосервисе. Хотя сам процесс не такой сложный, и работу можно выполнить своими силами. Правда, посторонняя помощь не помешает, особенно первое время.

Сайлентблок — деталь автомобиля, задача которой — снизить шум подвески. Сайлентблок является посредником между элементом подвески (подрамником, пружиной, амортизатором, рычагом и т. д.) и жесткой конструкцией кузова. Если прикрутить металлическую часть подвески к металлической части кузова, то вы сможете отлично слышать каждую вибрацию подвески, соединение будет слишком тугим, что снизит уровень комфорта автомобиля.

Принцип работы сайлентблока

По своей сути сайлентблок представляет собой цилиндр, внутрь которого вставлена ​​резина, а чтобы резина не изнашивалась на болте крепления, внутрь резины вставлена ​​металлическая втулка. Смотрите на фото, как это выглядит в живую.

В результате все удары по подвеске поглощаются резиновой частью, а на кузов почти ничего не приходит.

Как понять, что вышел из строя сайлентблок

Все просто: он перестает выполнять свои функции, и вы начинаете слышать удары при проезде неровностей с большой амплитудой хода колеса (рельсы, глубокие неровности). Если подвеска начала стучать, осмотрите ее с ямы. Резиновая часть вышедшего из строя сайлентблока порвана, и при перемещении рычага видно, что сайлентблок позволяет своей внутренней втулке слишком сильно двигаться.

Так как сайлентблок уже не в состоянии удерживать узел подвески, нарушается точность подвески, автомобиль может начать вилять, требуя подруливания. Конечно, о нормальном развале-схождении говорить уже не получится, а настроить подвеску по новой мастер не сможет, так как при движении автомобиля развал-схождение будет постоянно меняться. Хороший способ диагностики: пневматический стенд, на котором создается достаточно большая нагрузка на колесо, вследствие чего вылазят все больные места.

Что такое сайлентблоки

Все они устроены одинаково, однако для предотвращения передачи большого количества шума, или для повышения подвижности резиновая часть часто выполняется не цельнолитой, а как бы состоит из двух частей, соединенных перегородками. Иногда для снижения износостойкости резиновую часть заменяют аналогом из полиуретана. Полиуретановые втулки несколько жестче и шумнее, но в целом пробег у них больше.

Причины выхода из строя и что ломается в сайлентблоке

Довольно сложно представить, что ломаются металлические детали сайлентблока. Если говорят, что сломался сайлентблок, то резиновая составляющая детали начала ломаться или уже сломалась. Причин выхода из строя сайлентблоков три:

• Долгий срок службы, в результате чего резина пересыхала, теряла эластичность и начинала трескаться и рваться
• Химическое воздействие на резиновую часть. Например, на сайлентблок попало слишком много масла, что привело к его коррозии.
• Неправильная установка. Затяжку болтов сайлентблока следует производить только тогда, когда автомобиль стоит на колесах, а не подвешен. Но увы, многие автосервисы не соблюдают это правило, в результате колесо, затянутое навесом, находится в крайней точке, и когда оно стоит на колесах, сайлентблок сильно перекручивается и резина со временем порвется без оставив даже треть своего срока. Еще один тонкий момент – установка сайлентблока с перегородками. Такие сайлентблоки можно устанавливать в строго определенном положении, и при неправильной установке сайлентблок очень быстро выйдет из строя.

Как заменить сайлентблок

Как правило, сайлентблок сначала навинчивается на одну деталь или запрессовывается в нее, которая сопрягается с его наружной оболочкой, после чего деталь ставится на место и прикручивается болтом с резьбой через внутреннюю втулку сайлентблока.

Зная, как устанавливается сайлентблок, нетрудно догадаться, что он снимается либо выбиванием, либо откручиванием. При выбивании, или выпрессовке, очень важно не повредить плоскость сопряжения сайлентблока и элемента подвески, так как сайлентблок при этом может войти неплотно или не запрессоваться.

При установке обратите внимание на то, как должен стоять сайлентблок, так как не все сайлентблоки можно установить произвольно. Если сайлентблок имеет конструкцию с перегородками, он должен иметь строгое рабочее положение. Если проигнорировать строгое положение установки, нагрузка на перегородки будет слишком велика и сайлентблок выйдет из строя.

Затяжка подвески с соединениями через сайлентблок производится исключительно в положении «машина стоит колесами на земле», так как перед затяжкой подвеска должна принять рабочее положение. При игнорировании этого правила сайлентблок будет перекручиваться и его ресурс значительно уменьшится.

Приехав в автосервис на диагностику, можно услышать, что в машине износились сайлентблоки. Для новичков, которые только начинают учиться обслуживать свой автомобиль самостоятельно, это слово будет непонятным. Изучив этот материал, начинающие автолюбители узнают, что такое шарниры, где они находятся, как определить неисправность в этом узле и, самое главное, как заменить сайлентблоки рычагов ВАЗ 2110

Назначение и расположение сайлентблоков блоки

Слово «сайлентблоки» произошло от иномарок, раньше эти элементы назывались резинометаллическими шарнирами. Деталь представляет собой соединение двух металлических труб, между которыми находится резиновая вставка. Втулки установлены в задней и передней подвеске. Задача этих элементов – изменение углов установки колес ВАЗ 2110. Они также являются объединяющими деталями подвески и гасят вибрации, возникающие во время движения.

Важно! Примерный ресурс сайлентблоков составляет 100 тысяч километров, но иногда эти детали изнашиваются преждевременно. Срок службы зависит от многих факторов: стиля вождения, наличия гаража, регулярности диагностики ВАЗ 2110.

В этом материале будет разобрана замена сайлентблоков в передней подвеске, так как здесь они подвергаются большим нагрузкам, в результате перетирается резина и изнашиваются трубки. Эти детали ВАЗ 2110 устанавливаются на задний и передний рычаги. Шарниры также используются в качестве креплений для двигателя, коробки передач и амортизаторов. Замену можно произвести самостоятельно при помощи смотровой ямы и домкрата.

Симптомы неисправностей

Определить, что причиной неисправности передней подвески являются сайлентблоки, достаточно просто. Симптомы этих частей следующие:

• Из-под передних колес ВАЗ 2110 слышен неестественный скрип резины, отличающийся от шума, издаваемого колесами.
• Появление стука в передней части автомобиля. Это связано с износом резинометаллических шарниров, которые перестают скользить, как следствие, появление шума.
• Также неисправность можно определить при визуальном осмотре — на резине появляются трещины, надрывы и другие дефекты.
• При появлении этих признаков снимите шарниры с заднего и переднего рычагов и осмотрите их на наличие повреждений. Металлические резинометаллические петли ремонту не подлежат, поэтому требуется замена деталей новыми.

Замена сайлентблоков рычагов ВАЗ 2110: необходимые инструменты

Для работы потребуются следующие инструменты и приспособления:

• Съемник.
• Набор ключей.
• Набор отверток.
• Молоток.
• Тиски.
• Долото.
• WD-40.
• Смотровая яма и домкрат.

Съемник является наиболее важным инструментом, так как снятие и замена втулок без съемника невозможны. Устройство можно купить или сделать своими руками. Съемник состоит из широкой и толстой шайбы, высокой гайки, болта М12 и втулки длиной 60 мм и внутренним диаметром 38 мм.

Инструкция по замене сайлентблоков нижних и поворотных рычагов

Замена сайлентблоков передних рычагов производится следующим образом:

1. Автомобиль необходимо поставить на яму. Если на ВАЗ 2110 присутствует защита моторного отсека, то ее необходимо демонтировать. Далее снимаем гайки болтов, которые держат передние рычаги. Затем можно открутить гайки болтов, соединяющих рычаг и стабилизатор. После снятия колесных болтов автомобиль необходимо поднять домкратом и демонтировать колесо;
2. Вооружившись ключом на 24, нужно открутить гайки оттяжек. Если крепления не поддаются, то их необходимо обработать WD-40. После снятия гайки поворотный кулак и шаровой шарнир можно отсоединить. Передний рычаг теперь можно полностью снять;
3. Готово, теперь можно достать неисправные сайлентблоки. Далее следует взять новые детали и запрессовать их в рычаг с помощью тисков. Сначала нужно поставить во втулки растяжки. Редко бывает, что блок полностью сидит в рычаге; это можно исправить несколькими ударами молотка;
4. Следующим шагом является запрессовка сайлентблоков рычагов. Если деталь полностью изношена, то после ударов молотком она выпадет. Новую деталь необходимо смазывать перед установкой в ​​рычаг. Как показывает опыт владельцев ВАЗ 2110, лучше всего смазывать мыльным раствором или жидким мылом. Готово, замена завершена, сборка осуществляется в обратном порядке.

Совет! Открутить гайку растяжек бывает очень сложно, поэтому лучше не тратить по 10 минут на каждую резьбу, а демонтировать рычаг вместе с растяжкой.

Проверка сайлентблоков

Иногда невозможно сразу определить исправна деталь ВАЗ 2110 или нет. Проверить сайлентблоки можно без демонтажа. Для этого нужно заехать в смотровую яму и осмотреть шарнир — он должен быть чистым, иначе повреждение можно не заметить. Резиновая часть шарнира не должна быть порвана или треснута. Еще одним признаком поврежденной детали является неправильный развал/схождение. Когда петли ломаются, нижние и поворотные рычаги теряют устойчивость и искривляются.

Также необходимо проверить люфт, если он слишком большой, то потребуется замена. Откладывать ремонт не рекомендуется, так как неисправные резинометаллические шарниры негативно сказываются на управляемости ВАЗ 2110: машину уводят и бросают.

Вы часто меняете сайлентблоки? Или как часто это нужно делать?

Даже самый аккуратный автомобилист регулярно ремонтирует свою машину. Даже если видимых поломок нет, всегда есть что проверить и подправить. Все механизмы должны работать безупречно. От этого напрямую зависит безопасность при эксплуатации машины. Периодически те или иные агрегаты требуют ремонта или просто диагностики. В данном случае речь пойдет о сайлентблоках.

Проверка и замена сайлентблоков передних рычагов

Что такое сайлентблоки?

Сайлентблок — деталь, гасящая колебания, возникающие между элементами подвески при движении. Таким образом, он гасит шум и вибрации, которые могут привести к быстрому износу деталей. Шарнир очень важен, потому что он отвечает за правильную работу.
вся система. Он состоит из внутренней и внешней металлических втулок, между которыми размещена резиновая или полиуретановая прокладка.

Обратите внимание, что полиуретановые сайлентблоки считаются более прочными и служат в 2-3 раза дольше, чем резиновые. Автомобили, оснащенные полиуретановыми петлями, более отзывчивы на водителя.

Важно следить за исправностью сайлентблоков, т.к. их поломка приводит к затруднениям в управлении автомобилем, замедлению реакции на руль — машина не сразу будет реагировать на действия водителя. В крайнем случае на скорости машина будет вилять из
из стороны в сторону.

Сломанные сайлентблоки могут повредить посадочные места шарниров, и в этом случае придется менять весь рычаг, который восстановлению не подлежит.

Поэтому необходимо регулярно проводить диагностику шарниров. Производитель заявляет отличную работу на 100 тыс. км, но, учитывая качество отечественных дорог, рекомендуется осматривать сайлентблоки каждые 50-70 тыс. км.

Как проверить сайлентблоки самостоятельно?

Если водитель не имеет достаточного стажа вождения, лучше провести диагностику любых механизмов машины на автовокзале. Если опыта вождения, а соответственно и мелкого ремонта достаточно, можно самостоятельно произвести ревизию сайлентблоков. Для этого требуется
заехать на яму и оценить состояние деталей.

Сайлентблок с признаками износа

Несвоевременно замененный сайлентблок приводит к следующим последствиям:

• Нарушение развала;
• Неравномерный износ шин;
• Стук в передней подвеске.

Это признаки, которые должны натолкнуть на мысль о замене сайлентблоков.

Если при осмотре на резиновой вставке шарнира обнаружены трещины или надрывы, ее меняют. Замену можно произвести в домашних условиях – для этого не нужны специализированные инструменты или специальные навыки.

Рассмотрим подробнее алгоритм замены сайлентблоков передних рычагов автомобилей ВАЗ.

Замена сайлентблока переднего рычага

Приготовимся к замене сайлентблоков:

• Починим автомобиль, обеспечив удобство и безопасность рабочего процесса.
• С помощью домкрата обеспечьте себе доступ к необходимой детали.
• Снимите колесо.

Как заменить втулки верхнего переднего рычага:

• Снимите болт, которым сайлентблок крепится к переднему рычагу подвески.
• Снимите стопорную гайку задней втулки.
• Вытяните стойку и отверните болты, которыми рычаг крепится к шаровой опоре. Демонтируйте рычаг.
• Выдавите резиновую деталь с помощью специального инструмента. Можно обойтись без специального оборудования, но использовать небольшую кувалду. Но работать с ней нужно осторожно, так как неосторожный удар может повредить другие части рычага.
• Установите новую деталь на место. Можно использовать специальное приспособление или обойтись молотком или кувалдой.
• Перед установкой рычага его необходимо обработать проникающей смазкой. В качестве смазки можно использовать моторное масло, литол и другие смазки.
• Соберите все детали.

Замена сайлентблоков верхнего переднего рычага

Важно помнить, что затягивать гайки можно только тогда, когда автомобиль стоит на колесах, то есть в груженом состоянии. Еще лучше, если в салоне будет человек, а в багажнике какой-нибудь груз. Новые детали встанут на место, когда автомобиль проедет 100-200 метров. Поэтому после преодоления этого расстояния лучше окончательно затянуть гайки.

Втулки нижнего рычага можно менять не снимая, а прямо на самом автомобиле.

Как поменять втулки нижнего переднего рычага:

1. Открутить гайки крепления рычага.
2. Снимите сайлентблок. Делается это либо с помощью специального съемника, либо с помощью втулки, в которую будет проходить сам шарнир. Установив втулку на сайлентблок, необходимо затянуть гайку. При таком приеме можно отжать рычаг назад, а сайлентблок на
   останется на месте.
3. Установите новые детали.

Замена сайлентблоков нижнего переднего рычага

Описанный выше способ замены сайлентблоков подходит для автомобилей ВАЗ моделей 2107, 2110, 2115, 2106.

Важно! Для ВАЗ 2107 необходимо открутить болт вертикального крепления бампера, чтобы вытащить ось.

В автомобилях ВАЗ сайлентблоки меняются одновременно с правой и левой стороны.
Так как поврежденные сайлентблоки приводят к нарушению развала-схождения, после их замены автомобиль необходимо дополнительно проверить.

Инструменты, необходимые для замены сайлентблоков:

• Съемник сайлентблоков. Его можно заменить кувалдой и молотком.
• Домкрат;
• Набор ключей;
• Набор отверток;
• Заостренное долото;
• Молоток;
• Лом.

Не забывайте о технике безопасности. О надежной фиксации автомобиля перед началом работ уже говорилось. После установки домкрата также ставятся дополнительные опоры. При работе с молотком или кувалдой нужно надевать специальные очки, которые защитят глаза от посторонних предметов. А использование перчаток защитит ваши руки от царапин и мелких порезов.

Процесс замены сайлентблоков переднего рычага сопряжен с некоторыми трудностями, например, выдавливание старых деталей и установка новых, но при определенном опыте и навыках его можно выполнить в домашних условиях.

Как заменить внутреннюю гранату на ваз 2110. Как самостоятельно заменить внутреннюю гранату на автомобилях ваз

Покажем как заменить внутреннюю гранату (ШРУС) на автомобилях ваз 2115 2114 2113 своими руками Руки. Головкой на 30 откручиваем ступичную гайку, ключом на 17 откручиваем тормозной суппорт, отверткой открываем тормозные колодки. Привязываем тормозной суппорт, чтобы он не болтался на шланге. Откручиваем и отсоединяем рулевой наконечник ключом на 19. Откручиваем два болта шаровой опоры (ключ на 17).

Дергаем вал гранатами, если не выходит из коробки, помогаем отверткой. Если вы не сливали масло из коробки, то заткните отверстие чистой ветошью, чтобы оно не вытекало. Снимаем старый пыльник и ШРУС (гранату) с вала. Ставим новый пыльник и стопорное кольцо. Заполняем ШРУС специальной смазкой (идет в комплекте с покупкой гранаты).

Установите новые хомуты с учетом направления вращения вала, не забудьте установить новое стопорное кольцо. Убираем тряпки и вставляем вал с гранатой в ящик. Собираем в обратном порядке.

Видео замена внутренней гранаты (шруса) на ВАЗ 2115 2114 2113:

Бэкап видео как заменить внутреннюю гранату (ШРУС) на ВАЗ 2115 2114 2113:

один из важнейших компонентов ходовой части автомобиля. От его состояния зависит безопасность движения, поэтому своевременное выявление неисправностей и замена деталей – основная задача любого автолюбителя.

Причины выхода из строя гранаты

Автомобиль представляет собой сложный технический организм, который состоит из множества важных узлов, связанных между собой функциональных частей и элементов. Каждый отдельный элемент имеет свое функциональное назначение и ограниченный срок эксплуатации. Задачей каждого автолюбителя является своевременная замена некоторых деталей или узлов, что дает максимальную безопасность при управлении автомобилем. Такой подход следует применять практически ко всем компонентам автомобиля, включая элементы подвески.

ШРУС или граната имеют ограниченный срок службы, поэтому его нужно время от времени менять. Конструктивные особенности каждого автомобиля отличаются лишь некоторыми моментами, поэтому, если вы свободно справились с этой операцией на одном из них, то легко справитесь и с другим.

Как определить, что ШРУС на вашей подвеске пришел в негодность? В принципе, это может определить даже самый неопытный, так как граната заявляет о своей неисправности на весь мир на всеобщее обозрение жутким треском при поворотах или хрустяще-накатывающей трелью даже при небольшом повороте руля.

Причины отказа гранаты банальны. Также это может быть обычное повреждение пыльника ШРУСа, после которого пыль и грязь, попавшие в сепаратор устройства, постепенно приводят к износу шариков и самого сепаратора. А также причиной выхода из строя может быть низкое качество устройства или окончание срока его службы. К нестандартным причинам можно отнести поломку стопорного кольца, из-за чего осевой вал частично выходит из сепаратора при резком повороте, сепаратор закусывает и со временем образуются повреждения, несовместимые с дальнейшим сроком службы гранаты и безопасностью движения.

Замена ШРУСа гранаты

Для замены неисправного ШРУСа на новый необходимы торцевые головки на 30, 17 и 13, ключ (17), монтажная лопатка, баллон и гаечный ключ с рукояткой приличной длины.

Для начала подготавливаем автомобиль с помощью стояночного тормоза, также подкладываем хомуты под задние колеса, затем обычной отверткой снимаем колпачок, защищающий ступичную гайку, и слегка откручиваем.

Затем поднимаем интересующую нас сторону автомобиля на домкрат или приподнимаем и откручиваем колесо. Вынимаем упорную шайбу ступицы.

Следующим шагом откручиваем болты крепления нижней шаровой опоры. С помощью гаечного ключа двигаем поворотный кулак и снимаем шаровую цапфу. Стягиваем поворотный кулак вместе со стойкой и снимаем шлицевую часть наружной гранаты.

Следующим шагом является снятие хомутов с наружного стыка, для этого необходимо зажать их в стол тис. Откручиваем пыльник с неисправного диска, либо просто отрезаем. Сам ШРУС необходимо сбить с вала при помощи выколотки. Это мероприятие может потребовать приличных усилий, так как граната удерживается на валу стопорным кольцом. Но так как он неисправен, стопорное кольцо можно не жалеть, другое идет в комплекте с новой деталью.

При установке новых ШРУСов и пыльников не забывайте о смазке. Для этого обычно используется смазка на графитовой основе; он довольно часто идет в одном комплекте с деталью. Если его нет, то придется покупать отдельно.

Сначала оттираем вал от старой смазки, и обильно смазываем. Перебарщивать тоже не стоит, так как его избыток вызывает потерю эластичности материала, из которого сделан пыльник. После его установки надеваем на вал новые кольца в той же последовательности, в которой их снимали.

Далее берем новую гранату, обильно набиваем ее смазкой, тут ее можно вообще не жалеть. Подставляем его к шлицевой стороне вала и надеваем деревянным молотком. Затягиваем хомуты, и устанавливаем привод на место в обратном порядке, затягиваем ступицу, вставляем на место шаровую цапфу и затягиваем все болты и гайки.

В принципе вся процедура замены гранаты занимает не более 30-45 минут, и вполне по карману каждому автолюбителю вне зависимости от опыта.

ШРУС или « Граната » ( ШРУС ) служит для передачи на колеса автомобиля. Само устройство ШРУСа достаточно простое, оно состоит из шарикоподшипника, который вращается поперек, а не вдоль своей оси. ШРУС получил свое второе название «граната» благодаря своей форме.

Замена ШРУСа или его ремонт – достаточно распространенное явление, предвестниками которого являются стуки, хрусты и хрусты при повороте колес автомобиля.

Сегодня хочу рассказать о как самостоятельно заменить ШРУС ВАЗ в домашних условиях. Если вы пришли к выводу, что замена ШРУСа на необходима, то рекомендуем перед началом замены проверить люфт карданного вала, для этого достаточно покачать карданный вал рукой. Также можно проверить состояние «гранаты», полностью повернув колеса влево или вправо, а затем поискать под машиной ШРУС . Если вы видите зазоры или трещины на пыльнике, следы смазки или другие нарушения целостности, это означает, что необходимо заменить крышку ШРУСа, если вы не сделаете это вовремя, то со временем вам понадобится Полная замена ШРУСа .

Прежде чем приступить к замене гранат «, необходимо зафиксировать автомобиль, включив передачу и стояночный тормоз, установить противооткатные упоры под задние колеса (подойдут и клиновидные бревна). После этого снять защитный колпачок и освобождаем ступичную гайку..Когда ступичная гайка откручена, можно приступать к откручиванию колесных болтов.

После этого сразу начинается Замена ШРУСа ВАЗ . Итак следуем инструкции:

1. Поднимите колесо, ШРУС которого необходимо заменить, с помощью домкрата.

2. Отверните болты и достаньте упорную шайбу гайки ступицы.

3. Затем открутите два нижних болта крепления от поворотного кулака.

4. Повернуть руль максимально влево (или вправо, в зависимости от того, какая сторона заменяется).
5. Слегка оттяните назад поворотный кулак с рейкой, затем снимите шлицевой конец наружного ШРУСа со ступицы.
С помощью монтировки вытолкните из коробки передач внутренний ШРУС .

6. Закрепите карданный вал в тисках, затем снимите хомуты с ШРУСов (внутренний и наружный) и выверните пыльники наизнанку, если они повреждены, то с их демонтажем мучиться не стоит, просто срежьте их отрезать ножом.

7. Далее пробойником или молотком с бронзовым или медным наконечником попробуйте сбить ШРУС с вала.

ШРУС в сборе проводить в порядке, обратном разборке, не забыв заменить старую ступичную гайку и после затяжки необходимо застопорить ее край во избежание раскручивания.

1. Установив внутренний ШРУС , обратите внимание на пластиковую заглушку, которая должна быть установлена ​​на конце вала.

2. Перед установкой «гранаты» убедитесь в наличии необходимого количества смазки в ШРУСах.
Перед установкой готовых приводов на автомобиль установите новое стопорное кольцо на внутренний ШРУС.
3. Когда привод установлен в редуктор, посадите его в полуоси до полной блокировки, слегка ударив молотком по оси вала с помощью деревянного адаптера.

На этом у меня все, надеюсь руководствуясь данной инструкцией, ваша самостоятельная замена ШРУС ВАЗ пройдет «как по маслу»! Удачи, берегите себя и свой автомобиль!

Для автолюбителя замена гранаты на ВАЗ 2109 дело хлопотное, но обычное и не вызывающее особых затруднений. Несколько лет назад водители нашей страны активно пересели с классических заднеприводных автомобилей на ВАЗ 2109, а в новом автомобиле познакомились с неизвестным ранее переднеприводным узлом — шарниром равных угловых скоростей (ШРУС) . Его назвали «гранатом» из-за схожей формы. Одним словом, ШРУС – обязательный узел управляемых ведущих колес. Обеспечивает их равномерное, без рывков вращение при:

• поворот автомобиля;
• работа подвески (вертикальное перемещение колеса).

ШРУС конструктивно очень прочный и может прослужить многие тысячи километров. Но его враг номер один – это песок и грязь, попавшие через порванный резиновый сапог. В этом случае срок службы ШРУСа может закончиться через пару сотен километров. Важно постоянно следить за целостностью пыльников: из-за их гармовидной формы заметить разрыв во времени сложно.

Съемку следует проводить на приподнятом автомобиле с передними колесами, повернутыми на максимальный угол в обе стороны. Признаком разрыва пыльника может быть наличие брызг смазки на деталях автомобиля в районе ШРУСа. Если вовремя обнаружен дефект, достаточно поменять пыльник, а гранату промыть в бензине и залить новую смазку.

Как заменить гранату

Пошаговая инструкция.

1. ШРУС соединен со ступицей шлицевым соединением. Когда гайка ступицы откручена, а поворотный кулак отсоединен, тянем тормозной диск вместе со рейкой. Имея свободный ход, ступица отрывается от шлицевой части ШРУСа.
2. Отсоединить поворотный кулак от шаровой опоры. Для этого открутите два винта крепления опоры внизу.
3. Снимите колесо и слейте масло из коробки передач.
4. Ослабляем колесные гайки и поднимаем автомобиль на домкрате или подъемнике.

1. Снимите защитный колпачок и ослабьте гайку ступицы. Из-за штамповки гайка не используется повторно и подлежит замене. Все усилия прикладываем к гайке на стоящей на земле машине, иначе есть риск повредить дифференциал.
2. Ставим машину на стояночный тормоз, используя упоры под задние колеса.
3. Поддеваем внутреннюю часть ШРУСа в месте входа в коробку передач с креплением и выдавливаем.

Совет: после снятия гранаты обратите внимание на состояние уплотнителя редуктора. Любые признаки утечки должны быть заменены.

Далее решаем вопрос как заменить гранату с помощью слесарных тисков и ручного инструмента. Последовательность работ по разборке и сборке наружных или внутренних гранат особо не отличается. Разница лишь в том, что на конце внутреннего шарнира есть пластиковый наконечник, который необходимо снять. Ослабляем хомуты на гранате и снимаем пыльник.

Выбейте ШРУС с помощью молотка и блока. Наполняем новый шарнир смазкой и аккуратно забиваем его на место молотком и деревянным наконечником. Необходимость ремонта наружного ШРУСа возникает чаще, чем внутреннего. Этому есть объяснение: граната, расположенная ближе к колесу, работает в более тяжелых условиях.

Шарнир равных угловых скоростей изгибается на большие углы за счет вращения колеса и работы подвески, что приводит к интенсивному растяжению и сжатию пыльника. Кроме того, активному износу пыльника наружного гранатомета способствует воздействие грязи, снега и гравия, вылетающих из-под колеса.

Замена ШРУСа на ВАЗ 2114 после диагностики его неисправности. Как правило, этот агрегат уверенно служит на протяжении 100 тысяч километров. ШРУС может выйти из строя раньше, если владелец автомобиля не следит за целостностью своих пыльников и не меняет их вовремя. Затем через трещины или разрывы в шарнирный механизм попадает много грязи, в результате чего узел очень быстро приходит в негодность. Признаки неисправной детали – стук и треск при повороте передних колес в любую сторону.

Такая операция, как замена ШРУСа на ВАЗ 2110-14, не занимает много времени. Для выполнения необходимо установить автомобиль на смотровую яму или эстакаду. Под заднее колесо, расположенное по диагонали от снятого, необходимо подставить колодки. Если в смотровой канаве плохое освещение, то не помешает светодиодный фонарик, который можно закрепить на голове с помощью ремешка. Это освободит обе руки для работы. Вот список других инструментов для выполнения замены:

• набор накидных ключей или головок;
• плоскогубцы;
• молоток;
• съемник для выпрессовки шарового пальца тяги;
• тиски;
• баллонный ключ и домкрат;
• отвертка;
• смазка густая «ШРУС-4»;
• тряпка.

Съемник для выпрессовки представляет собой металлическую чашку с боковым пазом и резьбовым стержнем для выдавливания. Достаточно распространенное устройство, его можно встретить у многих автомобилистов.

Инструкция по разборке узла

Перед снятием колеса со стороны неисправного узла необходимо ослабить ступичную гайку ключом на 30, предварительно сняв с гнезда металлический пыльник. Дальнейшие действия по инструкции:

1. С помощью колесного ключа ослабьте колесные болты, поддомкратьте автомобиль и снимите колесо. Отверните гайку ступицы до конца, снимите шайбу отверткой. Если автомобиль оснащен защитой масляного поддона двигателя, то ее необходимо будет снять. Некоторые специалисты рекомендуют слить часть масла из коробки передач (1,5-2 литра) перед снятием привода, чтобы оно не начало течь через шлиц при снятии узла.
2. Ослабьте и отверните гайку шарового пальца поперечной рулевой тяги, с помощью съемника выдавите шпильку из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, откручиваем 2 болта крепления шаровой опоры. Удерживая тормозной диск обеими руками, легким рывком вытяните ШРУС из ответной шлицевой части ступицы, отведите его в сторону.
3. Второй конец ШРУСа ВАЗ 14 необходимо снять со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого нужно заложить установочное лезвие между корпусом коробки и гранатой, а затем резким рывком вытащить узел из гнезда, используя крепление как рычаг. Если деталь не поддается, допускается отрывать ее на месте легкими ударами молотка по монтажному лезвию. Перед вытаскиванием желательно подставить под редуктор емкость, так как оттуда может вытечь немного масла. Затем вся сборка снимается вручную. Для последующей разборки необходимы тиски.

Демонтаж ШРУСа ВАЗ 2114

Вал в сборе надежно зажимается в тисках ближе к наружной гранате, если производится замена наружного ШРУСа. Здесь следует проверить состояние пыльника. Если трещин и повреждений нет, а резина осталась эластичной, то нужно разблокировать только один хомут, удерживающий пыльник на корпусе гранаты.

Затем выворачивается наружу или просто сдвигается, чтобы не мешал. Далее, придерживая одной рукой прорезную часть гранаты, наносят легкие удары изнутри по ее краю молотком. В случае, когда граната подлежит замене, беспокоиться не о чем, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается, второй хомут ослабляется и деталь снимается с вала. Внутренний ШРУС разбирается точно так же, как и наружный, только необходимо зажать вал в тисках возле самой гранаты.

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если это необходимо. Это делается в обратном порядке. Последовательность такая: сначала на вал надевается хомут, натягивается новый пыльник, а затем на него надвигается хомут и затягивается. Не пытайтесь надеть пыльник на вал вместе с хомутом, это очень неудобно. Для этих целей также лучше взять новые хомуты. Следующим шагом нужно надеть на вал новую гранату, чтобы шлицы совпали.

Затем через деревянную прокладку легкими ударами молотка деталь надевается на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться, что внутри ШРУСа есть смазка, как правило, ее не хватает. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно быть не менее 80 см³ смазки, а у внешней гранаты – не менее 40 см³. В качестве смазки следует использовать специальную смазку «ШРУС-4».

После посадки гранаты на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить с другой гранатой. Теперь весь привод в сборе можно поставить на место; для этого его пропускают из смотрового отверстия одним концом в отверстие над нижним рычагом и упирают в последний. Важно не перепутать внешний и внутренний конец. Если вы делаете операцию впервые, то не лишним будет наметить наружный ШРУС при снятии узла.

Другой конец привода вставляется в шлицевую часть редуктора так, чтобы шлицы совпадали. Теперь нужно выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае сильно. При этом необходимо периодически заглядывать под машину, контролируя процесс попадания вала внутренней гранаты в коробку передач.

После того, как один конец привода установлен, можно далее собирать механизм в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец легко выкручивается в корпусе рукой или он просто болтается, то деталь необходимо заменить, воспользовавшись случаем. Если часть масла изначально была слита из коробки передач, то ее необходимо залить обратно через соответствующую горловину.

Пыльники нужно менять чаще, чем сами ШРУСы, так как узел в сборе может прослужить 100-150 тыс. км, а резина — в лучшем случае 30 тыс. Для замены пыльника наружной гранаты не обязательно снимать весь привод, достаточно вытащить вал из шлица ступицы. Но такая замена не только неудобна, но и бессмысленна. Причина в том, что в ближайшее время вам все равно придется разбирать машину и вытаскивать весь привод, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется заменять сразу все 4 пыльника, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников делать развал/схождение передних колес не нужно, если только вы не поменяли в процессе изношенную рулевую тягу.

Как поменять шаровую опору, замена шаровой опоры ваз 2110. Как заменить шаровую опору на ваз 2110. Самостоятельная замена шаровой опоры на ваз 2110.

Одним из ключевых узлов подвески автомобиля является шаровая опора – изделие, отвечающее за крепление рычагов к ступице колеса. За счет этого компоненты надежно соединяются между собой, не теряя подвижности в нужной плоскости. Однако со временем изделие способно изнашиваться и требовать замены. Об этом далее в статье.

Содержимое

• Шаровая опора, устройство и принцип
• Шаровая опора неисправна, признаки неисправности
• Причины поломки
• Как проверить состояние шаровой опоры
• Правила покупки новой шаровой опоры, на что обратить внимание
• Инструменты, приспособления, расходные материалы
• Как снять шаровую ваз 2110 если нет съемника
• Демонтаж шаровой опоры пошагово
• Ревизия шаровой опоры
• Установка новой шаровой опоры (пошагово)
• Совет про: Какую смазку лучше использовать

Шаровая опора, устройство и принцип

При движении ведущие колеса автомобиля выполняют две функции. Первый — обеспечить движение автомобиля по дороге. Второй — дать возможность совершать маневры, то есть поворачивать влево или вправо. Для обеспечения плавности хода и маневрирования к положению колес по отношению к дороге предъявляется ряд требований: колеса должны быть надежно закреплены, просты в управлении, стоять ровно и катиться назад или вперед. Соблюдение этих условий обеспечивает подвеску, где важное место занимает шаровая опора.

Достаточно шарикового опорного устройства. Сюда входят следующие конструктивные элементы:

• Стержень металлический либо «палец», с одной стороны имеется шаровидный наконечник, а с другой — резьба.
• Сильфон — эластичный резиновый элемент, делающий работу штока герметичной.
• Шайба для фиксации полимерного вкладыша.
• Вкладыш полимерный, который, как правило, состоит из двух частей — верхней (упор) и нижней (стакан).
• Цилиндрический корпус из металла, с одной стороны широкое отверстие, а с другой — узкое.
• Подвижная плакированная шайба — это нижняя опора шаровой опоры.

Шаровая опора неисправна, признаки неисправности

О неисправности пуленепробиваемого устройства свидетельствуют следующие признаки:

1. Шины изнашиваются неравномерно.
2. При прямом движении передние колеса злые.
3. При повороте руля приходится прилагать большие усилия.
4. При повороте в передней части автомобиля слышен скрип.
5. Даже при медленном движении по неровной дороге колеса начинают подозрительно стучать.

Причины отказа

В процессе эксплуатации автомобиля шаровая опора подвергается большим нагрузкам. Особенно быстро опора изнашивается при длительном движении по неровным поверхностям. Самая распространенная поломка – это износ контактирующих элементов. Во время работы зазор между корпусом и пальцем постоянно расширяется. Палец в хорошем состоянии должен просто вращаться, а при износе перемещаться из стороны в сторону. Если не решить проблему, через некоторое время шаровая опора может просто выпасть из корпуса, она перестанет удерживать колеса и автомобиль упадет на асфальтовое дно.

Как проверить состояние шаровой опоры

Самый простой способ обнаружить неисправность – обратиться в автосервис. Если у вас нет такой возможности, вы можете провести диагностику самостоятельно. Для этого необходим источник интенсивного освещения, а также подъемник или смотровая яма.

• Качайте машину и слушайте. Определите, откуда исходит стук. Если звук исходит от колес, то опоры сильно изношены.
• Зажать педаль тормоза до упора — можно избежать подпора подшипника. Качаем руль руками, отводя его за нижнюю и верхнюю точки. Наличие люфта свидетельствует о появлении зазора между корпусом и опорой, а значит, необходимо менять изделие.

• В автомобилях ВАЗ проверка производится посредством контрольного отверстия, расположенного в нижней опоре. Для диагностики понадобится глубиномер или штангенциркуль, которым нужно измерить расстояние между концом опорного пальца и наружной частью корпуса. Показатель не должен быть больше 11,8 миллиметров. Этот способ работает только в том случае, если ранее вы не производили замену шаровой опоры.

• Для проверки обратной стороны верхнего продукта вам понадобится hopmetometer с индикатором. Нормальный показатель составляет не более 0,8 миллиметра.
• Диагностику можно провести и без инструментов, но потребуется помощник. Необходимо положить ладонь на корпус шаровой опоры, при этом касаясь пальцем и корпусом. Помощник в это время должен раскачивать руль. Если есть люфт, вы это почувствуете.

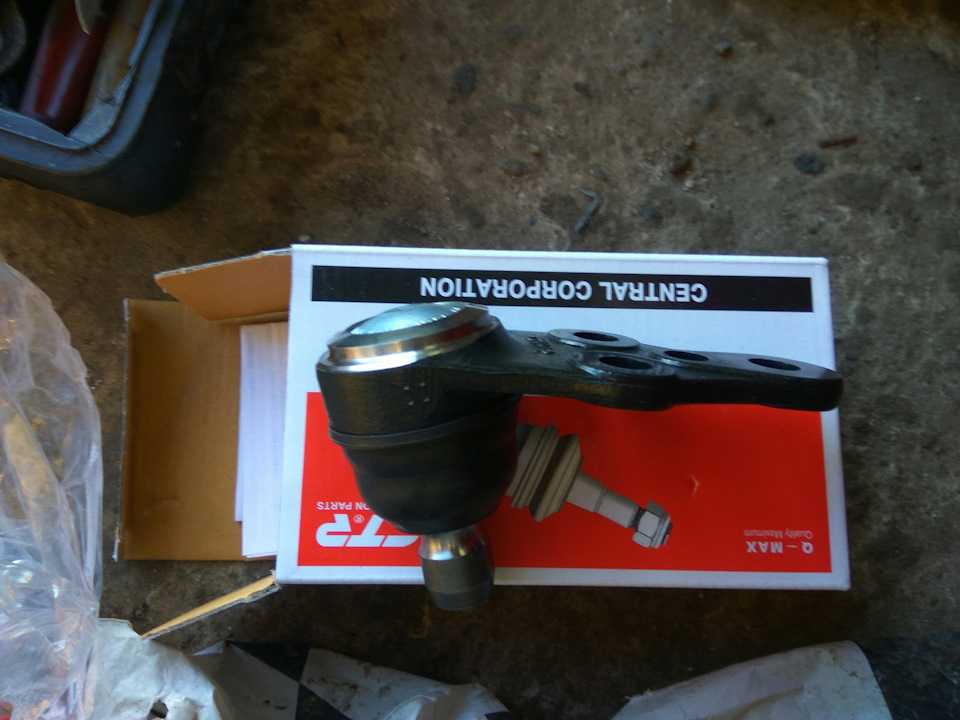

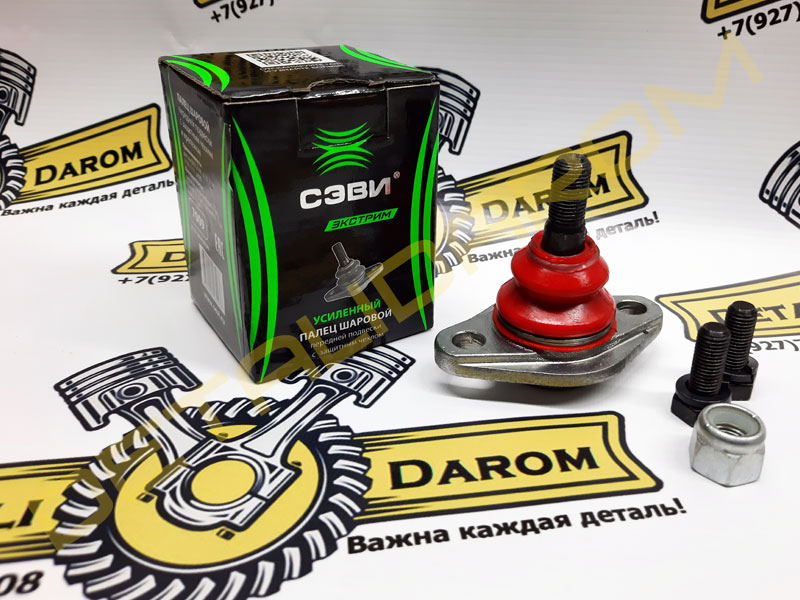

Правила покупки новой шаровой опоры, обратить внимание на

Есть две разновидности этих изделий: с металлокерамическими подшипниками и топливные. Для автомобиля ВАЗ с передним приводом лучше подходят варианты крепления, так как они выдерживают большие нагрузки на сжатие. Что касается металлокерамических изделий, то они крепятся на задние колеса и отличаются высокой прочностью на растяжение.

Наиболее распространенными производителями опор для ВАЗ являются: «Белмаг», «Трек», «Кедр», «За рулем». Доверия заслуживают: Fenox, Moog, Hi-Drive, Hola и некоторые другие производители.

Инструменты, приспособления, расходные материалы

1. Джек.
2. Проникающая смазка.
3. Молоток.
4. Съемник.

5. Ключ на «19».
6. Ключ на «17».

Как снять шаровую ваз 2110 если нет съемника

В процессе работы машины опоры опоры подвергаются коррозии, высоким температурам и трению. В результате составные детали плотно притягиваются друг к другу. Особенно часто это случается с гнездом и шишкой. Раньше проблема решалась просто — газовая горелка и кувалда. Однако пользоваться таким способом не рекомендуется, так как можно повредить рулевую тягу. Во избежание проблем рекомендуется применять специальный съемник шаровой опоры.

Поэтапная разборка шаровой опоры

1. Поднимите домкратом переднюю часть автомобиля.

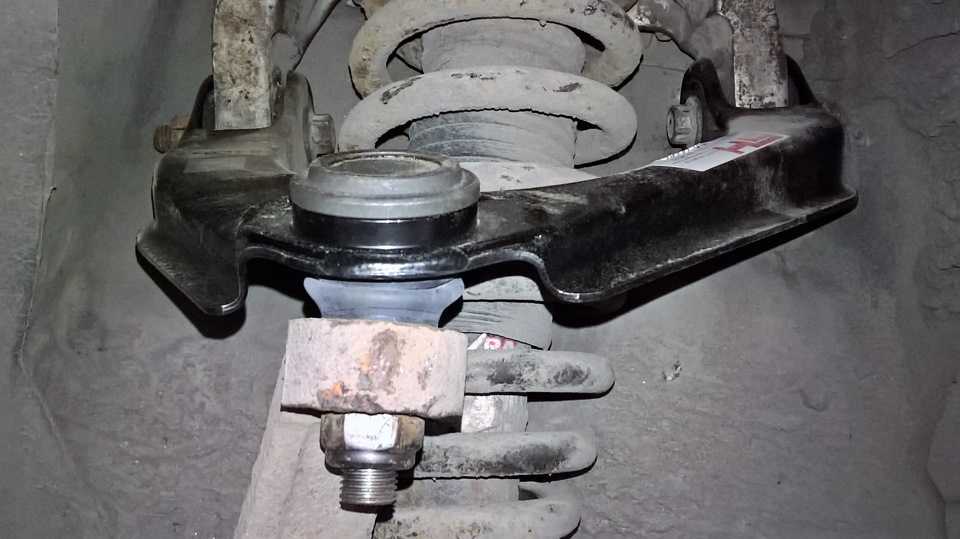

   В первую очередь откручивается этот болт

2. Снимите колесо, а затем нужную шаровую опору.

3. Нанесите проникающую смазку на болты и крепежные гайки.
4. Ключом на «19» открутить нижнюю гайку крепления пальца.
5. Установите съемник и сожмите шаровой палец.

6. Снимите два болта, которые крепят шаровую опору. Один из них расположен спереди, а другой – с обратной стороны.

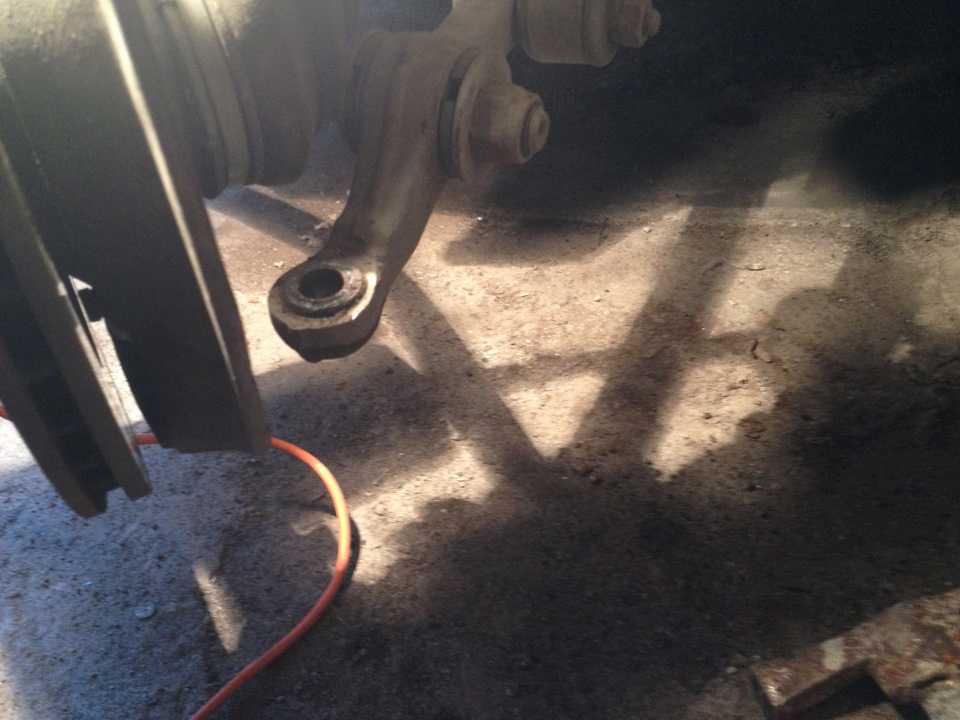

7. Нажмите на рычаг и снимите опору.


Ревизия шаровой опоры

1. Проводим последнюю проверку шаровой опоры, покачивая сам шар в обойме. Наибольший люфт должен быть не более 0,7 миллиметра.

2. Если палец свободно свободно болтается — однозначно заменить.

3. Если суппорт в порядке, но на масленке видны дефекты, смазку следует заменить, как и сам корпус. При попадании внутрь опоры грязи или воды целесообразно полностью заменить элемент.


Установка новой шаровой опоры (шаг за шагом)

1. Установите компенсационную втулку.

2. Половина забьет новую кепку.
3. Обработать герметиком Установить посадочный колпачок на опору.

4. Собрать все в обратной последовательности.
5. Не забудьте выполнить контрольную затяжку резьбовых соединений на груженом автомобиле.


Совет про: Какую смазку лучше использовать

Современный рынок предлагает множество различных смазок для шаровых опор. Наиболее распространены среди автовладельцев: Литол-24, Слсус-4, СРБ-4.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, ВАЗ 2109Блок предохранителей, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа.
