Блок предохранителей рено меган 2 в салоне: Предохранители Renault Megane 2 поколения и блоки реле со схемами и описанием
Предохранители Renault Megane 2 поколения и блоки реле со схемами и описанием
Renault Megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения и как к ним добраться. Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.
Исполнение блоков и количество элементов может отличатся от представленного и зависит от года выпуска и уровня оснащения. Актуальные схемы должны быть нанесены на обратную сторону защитной крышки блока.
Содержание
- 1 Блоки под капотом
- 1.1 Плавкие вставки на аккумуляторе
- 1.2 Коммутационный блок
- 1.2.0.1 Как добраться к блоку предохранителей под капотом Рено Меган 2
- 1.
2.1 Вариант 1 - 1.2.2 Вариант 2
- 1.3 Блок силовых предохранителей
- 1.4 Дополнительные элементы
- 2 Блок в салоне
2.1 Вариант 1Блоки под капотом
Под капотом Рено Меган 2 поколения находятся 3 блока с предохранителями.
Плавкие вставки на аккумуляторе
Данный блок расположен на плюсовой клемме аккумуляторной батареи.
Схема
Назначение
- 30А – Электронный блок управления в салоне
- 350 А — автомобиля с бензиновым двигателем, генератор, 400 А — автомобиля с дизельным двигателем – Коммутационный блок моторного отсека
- 30А – Коммутационный блок моторного отсека
Коммутационный блок
Установлен в левой части моторного отсека. Закрыт защитной крышкой.
В одном варианте, сняв крышку вы получите доступ к блоку где возможно заменить предохранителя в другом, блок будет размещён в еще одном корпусе и доступ к нему будет затруднён.
Как добраться к блоку предохранителей под капотом Рено Меган 2
Для начала надо снять аккумулятор и открутить крепления с его подставки, что бы добраться к ЭБУ.
Далее откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
В самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.
Вариант 1
Фото – схема
Обозначение
Описание
| 1 | 7,5А Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции |
| 2 | 10А Лампа дальнего света левой блок-фары |
| 3 | 10А Лампа дальнего света правой блок-фары |
| 4 | 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары |
| 5 | 10А Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары |
| 6 | 20А Лампы противотуманных фар |
| 7 | 7,5А Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей |
| 8 | 15А Запорный электро механизм противоугонного устройства рулевой колонки |
| 9 | 5А Модуль подушки безопасности водителя, электро усилитель рулевого управления |
| 10 | 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем |
| 11 | 5А Электро механизм противоугонного устройства рулевой колонки |
| 12 | 5А Автоматическая коробка передач |
| 13 | 10А Блок управления системой питания сжиженным газом |
| 14 | 10А Лампы света заднего хода |
| 15 | 20А Реле электромагнитного клапана системы питания сжиженным газом |
| 16 | 10А Электромагнитная муфта компрессора кондиционера |
| 17 | 10А Резерв |
| 18 | 40А Электро вентилятор системы охлаждения двигателя |
| 19 | 25А Блок управления ABS |
| 20 | 30А Обогрев стекла двери задка |
| 21 | 25А Реле стартера |
| 22 | 25А Электродвигатель стеклоочистителя ветрового окна |
| 23 | 25А Резерв |
Вариант 2
Пример исполнения
Схема
Расшифровка
| 1 | 10А Предохранитель правых ламп габаритного света (172-226) – выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) – указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) – выключатель обогрева правого сиденья (1513) – выключателя жесткой складной крыши |
| 2 | 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) – прикуривателя (101) – выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) – аудиосистемы (281) – многофункционального дисплея (653) – центрального электронного коммуникационного блока |
| 3 | 10А Предохранитель правой фары (ближний сеет) (226) – датчика высоты задней части кузова (1372) – датчика высоты передней части кузова(1373) – переключателя корректора фар (1360) – электродвигателя корректора правой фары (538) |
| 4 | 10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537) |
| 5 | 20А Предохранитель правой и левей противотуманных фар (176-177) |
| 6 | 10А Предохранитель левой фары (дальний свет) |
| 7 | 10А Предохранитель правой фары (дальний свет) |
| 8 | 25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094) |
| 9 | 25А Электродвигателя очистителя ветрового стекла |
| 10 | 5А Предохранитель цепи “+” после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232) |
| 11 | 15А Предохранитель электро замка рулевой колонки |
| 12 | Резерв |
| 13 | Резерв |
| 14 | 15А Системы впрыска, Реле защиты |
| 15 | 10А Резерв |
| 16 | 5А АКП |
| 17 | 7,5А Предохранитель ‘+” после замка зажигания в салоне: указателе положения рычага селектора (1128) – переключатель режимов переключения передач АКП (129) – выключателе регулятора- ограничителя скорости движения (1081) – органы управления инструктора на учебном автомобиле (459) – блок предохранителей и реле в салоне (260) – реле дополнительного подогрева 1 (1067) – реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные |
| 18 | 5А Электро замок рулевой колонки |
| 19 | 10А Лампы заднего хода |
| 20 | 20А Реле подогрева топлива |
| 21 | 15А Насос омывателя топлива |
| 22 | 10А Муфта компрессора кондиционера |
| 23 | 30А Элементы обогрева заднего стекла |
Блок силовых предохранителей
Находится под коммутационным блоком.
Схема
Обозначение
| 1 | 70А Реле дополнительного подогрева 2 |
| 2 | 60А Монтажный блок предохранителей и реле в салоне / 70A Свечи накала |
| 3 | 40А Реле дополнительного подогрева 1 |
| 4 | 70А Электро усилитель рулевого управления |
| 5 | 50А Блок управления ABS |
| 6 | 70А Монтажный блок предохранителей и реле в салоне |
| 7 | 20А Реле подогрева топливного фильтра дизельного двигателя |
| 8 | 70А Блок управления пред пускового подогрева |
| 9 | 70A Реле дополнительного отопителя 2 |
Дополнительные элементы
Рядом с блоком силовых предохранителей могут устанавливаться дополнительные элементы.
Схема
Описание
| Двигатель F9Q | |
| A | F9Q: 20А Дизельный обогреватель |
| В | F9Q814: 20A Электрический насос охлаждающей жидкости |
| 983 | F9Q814: 50A Реле подачи блока управления впрыском |
| Двигатель K9K | |
| F1 | Не используется |
| F2 | Не используется |
| F3 | Не используется |
| F4 | 15A + питание реле главной форсунки (защита питания расходомера воздуха) |
| 234 | K9K724: 40А Реле вентилятора охлаждения двигателя 460 Вт (с кондиционером) |
| 234 | K9K732: 50А реле вентилятора охлаждения двигателя 550 Вт (с кондиционером) |
| Двигатель K4M | |
| A | 20А Топливный насос |
| В | 20А Отключение топливного насоса для сжиженного нефтяного газа |
| С | 20А Электромагнитный клапан LPG |
| D | 20А Резервуар для сжиженного нефтяного газа |
| Е | 20А Электромагнитный клапан расширительного клапана газа |
| F | Не используется |
Некоторые элементы крепятся вне выше представленных блоков, например насос омывателя фар и другие.
Блок в салоне
Основной блок предохранителей в салоне находится в левой нижней части приборной панели, за защитной крышкой.
На её обратной стороне будет находится актуальная информация с расшифровкой схемы.
Пример схемы
Схема
Назначение
| 1 | Резерв |
| 2 | Резерв |
| 3 | Резерв |
| 4 | 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света |
| 5 | 20А Обогрев сидений водителя и переднего пассажира |
| 6 | 20А Электрозамки всех дверей |
| 7 | 15А Прикуриватель |
| 8 | 7,5А Обогрев наружных зеркал |
| 9 | 10А Блок управления ABS |
| 10 | 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией |
| 11 | 15А Стоп-сигнал |
| 12 | Резерв |
| 13 | 25А Электродвигатель стекло подъемника двери водителя |
| 14 | 25А Электродвигатель стекло подъемника двери переднего пассажира |
| 15 | 20А Комбинация приборов, электропривод наружных зеркал |
| 16 | 15А Звуковой сигнал, диагностический разъем, электро двигатель стеклоочистителя ветрового окна |
| 17 | 15А Электродвигатель стеклоочистителя задней двери |
| 18 | 20А Блок управления электрооборудованием салона, реле дополнительного оборудования |
| 19 | 30А Электродвигатель системы отопления (кондиционирования) и вентиляции салона |
| 20 | 40А Электродвигатели стекло подъемников задних дверей |
| 21 | 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши |
| R1 | Реле электродвигателей стекло подъемников всех дверей |
| R2 | Реле дополнительного оборудования |
За прикуриватель отвечает предохранитель номер 7 на 15А.
Под панелью отдельные реле могут устанавливаться вне данного блока, например на держателе педали акселератора №1524 – 40А – Подсветка стоп-сигналов, управляемая ЭБУ ESP или реле дополнительного нагрева – с левой стороны блока вентилятора салона.
У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
Предохранители и реле Renault Megane 2 (фаза 1 и фаза 2)
Как собственно и все автомобили, Renault Megane 2 не является исключением в отношении защиты цепей и управления силовыми сигналами.
Для этих целей в машине есть блоки реле и предохранителей. Один в салоне, три в подкапотном пространстве: один на клеймах аккумулятора, второй на кожухе в коробке предохранителей, третий на салазках выдвижной. Именно об этих блоках и местах установки, а еще точнее о расположении предохранителей, о их номиналах и функциональности вам и будет рассказано в этой статье.
Информация будет приведена для машин Рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями.
Где расположен блок предохранителей и реле в салоне Renault Megane 2
Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

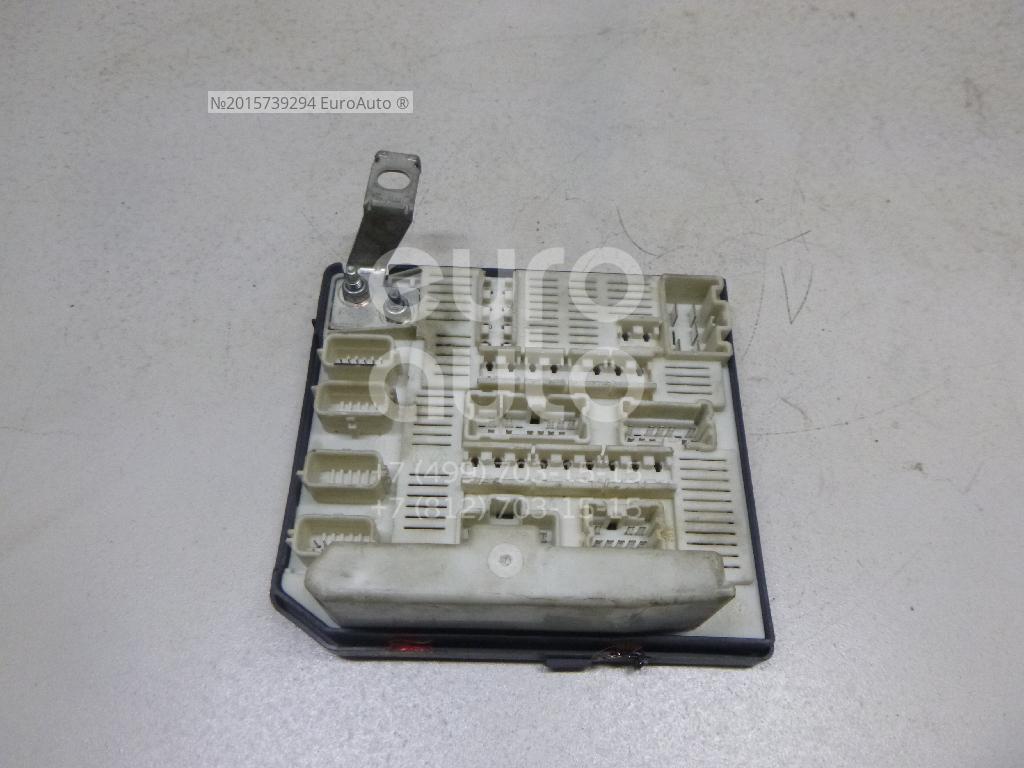

Сам блок выглядит вот так…
…а обозначение предохранителей и номиналы в нем следующие.
|
Номер |
Сила тока, А |
Наименование предохранителя/реле |
Защищаемая цепь |
|
1 |
— |
— |
Резервный |
|
2 |
— |
— |
Резервный |
|
3 |
— |
|
Резервный |
|
4 |
3 |
АР1А |
Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света |
|
5 |
20 |
BPR1 |
Обогрев сидений водителя и переднего пассажира |
|
6 |
20 |
BR3 |
Электрозамки всех дверей |
|
7 |
15 |
— |
Прикуриватель |
|
8 |
7,5 |
15RP |
Обогрев наружных зеркал |
|
9 |
10 |
SP15 |
Блок управления ABS |
|
10 |
15 |
SP2 |
Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией |
|
11 |
15 |
SP17 |
Стоп-сигнал |
|
12 |
— |
— |
Резерв |
13 |
25 |
BP55 |
Электродвигатель стеклоподъемника двери водителя |
|
14 |
25 |
BP70 |
Электродвигатель стеклоподъемника двери переднего пассажира |
|
15 |
20 |
ВСРЗ |
Комбинация приборов, электропривод наружных зеркал |
|
16 |
15 |
ВР32 |
Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя ветрового окна |
|
17 |
15 |
ВР25 |
Электродвигатель стеклоочистителя двери задка |
|
18 |
20 |
ВР77 |
Блок управления электрооборудованием салона, реле дополнительного оборудования |
|
19 |
30 |
SP3 |
Электродвигатель системы отопления (кондиционирования) и вентиляции салона |
|
20 |
40 |
BP87/BP48 |
Электродвигатели стеклоподъемников задних дверей |
|
21 |
20, 40 |
BP93 |
Электродвигатель люка салона, электропривод складывающейся крыши |
|
R1 |
— |
|
Реле электродвигателей стеклоподъемников всех дверей |
|
R2 |
— |
— |
Реле дополнительного оборудования |
Теперь де можно о блоках и местах в подкапотном пространстве.
Начнем с того, что попроще.
Где расположен блок предохранителей и реле в моторном отсеке Renault Megane 2
Первые предохранители можно обнаружить прямо на клеймах аккумулятора. Там всего-то 3 штучки.
У них следующие задачи и цели по защите цепей.
|
Номер |
Сила тока,А |
Наименование предохранителя/реле |
Защищаемая цепь |
|
1 |
30 |
BPS1 |
Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона |
|
2 |
350, 400 |
BPDA |
Коммутационный блок моторного отсека (350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем) |
|
3 |
30 |
ВР31 |
Коммутационный блок моторного отсека |
Дальше все сложнее.
До остальных предохранителей придется добираться. Ведь они спрятаны за аккумулятором. Поэтому первым делом снимаем аккумулятор.
Снимаем фурнитуру, отключаем штекеры от ЭБУ. Снимаем полностью площадку под аккумулятор.
Добираемся до кожуха где стоят предохранители.
По дороге отключаем штекера. Основной пластиковый корпус остается на месте, из него и вытаскивается сборка блока.
Саму сборку тоже надо еще вскрыть. В целом это какой-то дурдом! Очень все неудобно и долго.
Вот он блок, но и то предварительно уже отключены провода.
Теперь же о вариация того, что вы можете увидеть. Можно увидеть такой блок. Таким он был на первых машинах. Обозначения смотрите ниже.
Возможна и другая вариация, более поздние версии Renault Megane 2.
Ну и в самом конце можно сказать о силовых предохранителях, которые остались на кожухе прикрученном к левому крылу, то есть на том корпусе из которого мы вытащили блок о котором писали выше.
Силовые предохранители выглядят так.
И у них согласно обозначениям следующий функционал.
|
Номер |
Сила тока, А |
Наименование предохранителя/реле/Цвет |
Защищаемая цепь |
|
|
1 |
70 |
ВР91/Оранжевый |
Реле дополнительного подогрева 2 |
|
|
2 |
60 |
ВР11/Красный |
Монтажный блок предохранителей и реле в салоне |
|
|
3 |
40 |
ВР9/Красный |
Реле дополнительного подогрева 1 |
|
|
4 |
70 |
ВР81/Оранжевый |
Электроусилитель рулевого управления |
|
|
5 |
50 |
ВР8/Красный |
Блок управления ABS |
|
|
6 |
70 |
ВР12/Оранжевый |
Монтажный блок предохранителей и реле в салоне |
|
|
7 |
20 |
ВР27/Желтый |
Реле подогрева топливного фильтра дизельного двигателя |
|
|
8 |
70 |
ВР35/Оранжевый |
Блок управления предпускового подогрева |
|
|
9 |
9 |
— — |
Не используется |
|
Теперь вы знаете пусть не все, но очень многое о том где находятся и как добраться до предохранителей на машине Renault Megane 2
Схема блока предохранителей Рено Меган 2 и реле с назначением и расположением
Рено Меган 2 го поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах с кузовами хэтчбек, седан, универсал.
Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавались под другим названием — Megane Grand Tour. Мы покажем, где находятся блоки предохранителей и реле в Рено Меган 2 поколения и как к ним добраться. Также фото коробок и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.
Исполнение коробок и количество элементов может отличаться от представленного и зависит от года выпуска и уровня оснащения. Схемы тока должны быть нанесены на обратной стороне защитной крышки агрегата.
Содержание
- 1 ОБРАЗОВАНИЕ ДВИГАТЕЛЯ
- 1.1 Обеспечение батареи
- 1.2 Box
- 1.2.0.1 Как добраться до коробки предохранителей под капюшоном Megan 2
- 1.2.13 1.2.13 1.2.13 1.2.13 1.2.13 1.0016
- 1.2.2 Тип 2
двигатель.
Предохранители аккумулятора
Этот блок расположен на положительной клемме аккумулятора.
Схема
Назначение
- 30А — Электронный блок управления в салоне
- 350 А – для автомобиля с бензиновым двигателем, генератором, 400 А – для автомобиля с дизельным двигателем – Блок коммутации моторного отсека
- 30А – Блок коммутации моторного отсека
Блок предохранителей
Устанавливается на с левой стороны моторного отсека. Закрыт защитной крышкой.
В одном варианте, сняв крышку, вы получите доступ к коробке, где можно заменить предохранитель, в другой, коробка будет помещена в другой корпус и доступ к ней будет затруднен.
Как добраться до блока предохранителей под капотом Рено Меган 2
Для начала нужно снять аккумулятор и открутить крепления с его подставки, чтобы добраться до ЭБУ.
Затем откручиваем его крепление и отодвигаем в сторону. Снимаем воздуховод, возле радиатора, и приподнимаем держатель ЭБУ.
В самой коробке отвяжите болт. И теперь мы можем толкнуть коробку. Не забудьте отключить чипы питания.
Тип 1
Схема
Обозначение
Назначение
| 1 | 7.5А Лампа габаритного света левой фары, прикуриватель, выключатель центрального замка и сигнализации, блок управления корректором фар, отоплением (кондиционером) и вентиляцией 6 9009 9009 9009 |
| 2 | 10A Лампа дальнего света, левая фара |
| 3 | 10A Лампа дальнего света, правая фара |
| 4 | Регулятор корректора, электродвигатель корректора правой фары |
| 5 | 10A Low beam lamp, left headlamp, left headlight corrector motor |
| 6 | 20A Fog lamps |
| 7 | 7.5A Low beam lamp for the right headlamp, right-hand side , индикатор положения селектора АКПП, блок управления стеклоподъемниками всех дверей |
| 8 | 15А Электрозамок подрулевого противоугонного устройства |
| 9 | 5A Driver’s airbag module, electric power steering |
| 10 | 7. 5A Automatic transmission selector position indicator, diagnostic socket |
| 11 | 5A Electro anti-theft mechanism of the steering column |
| 12 | 5А Автоматическая коробка передач |
| 13 | 10А Блок управления системой подачи сжиженного газа |
| 14 | 10A Reversing lamps |
| 15 | 20A Relay solenoid valve LPG |
| 16 | 10A A / C Compressor Electromagnetic Clutch |
| 17 | 10A Reserve |
| 18 | 40A Electro engine cooling вентилятор |
| 19 | 25A Блок управления ABS |
| 20 | 30A Обогрев стекла багажника |
| 6 21 | Реле стартера 9009 |
| 22 | 25A Windshield wiper motor |
| 23 | 25A Reserve |
Type 2
For example
Diagram
Circuits protected
| 1 | 10А Предохранитель ламп правого габаритного света (172-226) – переключатель управления скоростью (1081) – переключатель стабилизации траектории движения (1106) – указатель положения рычага селектора АКПП (1129) – выключатель обогрева левого сиденья (1514) – выключатель обогрева правого сиденья (1513) – выключатель жесткого складного верха |
| 2 | 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) – прикуриватель (101) – выключатели электрозамков и сигнализации (1391) – переключатель корректора фар (1390) – панель климат-контроля (319) – аудиосистемы (281 ) – многофункциональный дисплей (653) – центральный электронный блок связи |
| 3 | 10А Предохранитель правой фары (ближний свет) (226) – задний датчик высоты (1372) – передний датчик высоты (1373) – переключатель корректора фар (1360) – электродвигатель корректора правой фары (538) |
| 4 | 10A Fuse left headlight (low beam) (227) – left headlight corrector motor (537) |
| 5 | 20A Fuse right and left fog lights (176-177) |
| 6 | 10A Предохранитель левой фары (дальний свет) |
| 7 | 10A предохранитель для правой фары (High Beam) |
| 8 | 25A FUSE для ABS ECU (113) или ESP (1094) |
| 10 | 5А Предохранитель цепи «+» после зажигания на подушках безопасности и электроусилителе руля (756-1232) |
| 11 | 15А Предохранитель электроблокировки рулевой колонки |
| 120099 | |
| 13 | Reserve |
| 14 | 15A Injection system, Protection relay |
| 15 | 10A Reserve |
| 16 | 5A AKP |
| 17 | 7.5A Fuse ‘+ «после зажигания в салоне: указатель положения рычага селектора (1128) – переключатель режимов переключения АКП (129) – переключатель ограничителя скорости (1081) – органы инструктора на учебном автомобиле (459) – салонный блок предохранителей и реле (260 ) – реле автономного отопителя 1 (1067) – реле автономного отопителя 2 (1088) – диагностический разъем (225) – микрофон гарнитуры свободен |
| 18 | 5A Electro steering column lock |
| 19 | 10A Reversing lamps |
| 20 | 20A Fuel heating relay |
| 21 | 15A Fuel washer pump |
| 22 | 10A Муфта компрессора кондиционера |
| 23 | 30A Элементы обогрева заднего стекла |
Блок предохранителей
Расположен под коробкой электропроводки.
Diagram
Designation
| 1 | 70A Additional heating relay 2 |
| 2 | 60A Passenger compartment fuse and relay mounting block / 70A Glow plugs |
| 3 | 40A Реле дополнительного обогрева 1 |
| 4 | 70A Электроусилитель руля |
| 5 | 50A Блок управления ABS |
| 6 | 70A Mounting block for fuses and relays in the passenger compartment |
| 7 | 20A Diesel fuel filter heating relay |
| 8 | 70A Control unit for pre-starting heating |
| 9 | 70A Auxiliary реле отопителя 2 |
Дополнительные элементы
Дополнительные элементы могут быть установлены рядом с блоком силовых предохранителей.
Схема
Назначение
| F9Q engine | |
| A | F9Q: 20A Diesel Heater |
| B | F9Q814: 20A Electric coolant pump |
| 983 | F9Q814: 50A Injection control unit supply Реле |
| K9K Engine | |
| F1 | Не используется |
| F2 | не использовано | не использовано | 99999995 F26 | не используется |
| F4 | 15A + Резервная электроснабжение основного инжектора (защита источника питания воздушного потока) |
| 234 | K9K724: 40A 460W Engine Engine Engine Engine Fean Ellay (с A / C) | 999999999999999999999999999999999999999999999999 года234 | K9K732: 50A 550W Engine Cooling Fan Relay (With A / C) |
| K4M engine | |
| A | 20A Fuel pump |
| B | 20A LPG fuel pump shutdown |
| C | 20A LPG solenoid valve |
| D | 20A LPG tank |
| E | 20A Gas expansion valve solenoid valve |
| F | Not used |
Some элементы монтируются снаружи вышеперечисленных агрегатов, например, насос омывателя фар и другие.
Пассажирский салон
Главный блок предохранителей в салоне расположен в нижней левой части приборной панели, за защитной крышкой.
На его обратной стороне будет актуальная информация с расшифровкой схемы.
Example circuit
Diagram
Designation
| 1 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 3A Blower motor and датчик температуры салона, внутреннее зеркало заднего вида, датчики дождя и света | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20A Heated driver’s and front passenger’s seats | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Electric locks for all doors | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A Cigarette lighter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7. 5A Обогрев наружных зеркал | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10А Блок управления АБС | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, стёкла лобового и задка, агон, хэтчбек , подогрев топлива (К9K Двигатель), Блок управления для отопления (кондиционирование воздуха) и внутренней вентиляции, блок управления сигналом тревоги | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A Стоп ламп | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Резерв | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25A LIFE DOUTHER. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25А Электропривод стеклоподъемника двери переднего пассажира | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20А Комбинация приборов, электропривод наружных зеркал | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15A Рог, Диагностический разъем, электрический двигатель стеклоочистительного стекла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15A Мотор складной двери | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20A управляющий блок для электрического оборудования для пассажира. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30А Электродвигатель обогрева (кондиционирования) и вентиляции салона | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40А Электродвигатель стекла задней двери | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20A 40A Электрический мотор люка, электрическая складная крыша | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Реле для электродвигателей. на 15А отвечает за прикуриватель. Под панелью отдельные реле могут быть установлены вне этой коробки, например на держателе педали акселератора # 1524-40А – Стоп-сигнал, управляемый ЭБУ ESP или реле автономного отопителя – на левой стороне блока обдува салона . Кроме того, мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь. Схема блока предохранителей Renault Megane II (2003-2009)Объявление vertisements
В этой статье мы рассмотрим второе поколение Renault Megane, выпускаемое с 2002 года, вы найдете предохранители на него. См. другие Renault Megane: Предохранитель прикуривателя (розетка) в Renault Megane II — это предохранитель «V» в блоке предохранителей панели приборов. Содержание Блок предохранителей в салоне Расположение блока предохранителейБлок предохранителей расположен ниже и слева от рулевого колеса, за панелью. Схема блока предохранителейОбъявление vertisements
Назначение предохранителей в салоне
Релейный блок салона Расположен под приборной панелью с левой стороны блока вентилятора салона
Это реле расположено на монтировании педали ускорителя Комплект. |
схемы коробки Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
