Схема и расположение блока предохранителей

Чем современней стает автомобиль, тем больше в нем появляется разных дополнительных и заводских опций, улучшающих удобство водителя и пассажиров, а также, влияющих на управление машиной в целом. Как правило, все эти опции, берут энергию от аккумуляторной батареи.

Для работы каждого электроприбора в автомобиле, нужно определенное количество энергии. При повышении силы тока сверх нормы, прибор может сгореть. Поэтому, чтоб избежать подобной ситуации, предусмотрены предохранители. Они находятся в, так называемом, блоке предохранителей. Он имеется в каждой машине, в независимости от ее года выпуска. Мы же с Вами, как пример, рассмотрим блок предохранителей ваз 2114.

Назначение и расположение

Данный блок, в автомобиле Лада 2114, находится в подкапотном пространстве, со стороны левого крыла, под реле управления дворниками. В отличии от предыдущих моделей ВАЗ «классика», у которых все предохранители были на виду, на «четырнадцатой» модели, предохранители находились в коробочке, и закрывались специальной крышкой.

Расположение элемента

Чтоб добраться внутрь блока, нужно отодвинуть две защелки на крышке, и она без проблем откроется. На обратной стороне этой же крышки, нарисована схема подключения реле к блоку предохранителей, и их расположение на блоке.

При перегрузке любой из цепей напряжения, предохранитель, ответственный за данную цепь, перегорает, и напряжение перестает поступать к приборам. Состоит такой защитный элемент из пластиковой оболочки, контакта и вилки. Контакт рассчитан на определенную силу тока, которая определяется цифрой, находящейся на оболочке. При превышении данного показателя, он перегорает, и напряжение не поступает в данную цепь.

Подключение

Схема, нарисованная на крыше блока, показывает: какой предохранитель, отвечает за то, или иное реле. Все реле на данной схеме, помечаются буквой «К», а цифра, которая идет в паре с буквой, показывает на прибор, за который ответственное это же реле.

Сами предохранители, помечены буквой «F», с цифрами от 1 до 16, что показывает их расположение в блоке. Для подключения каждого прибора, существует определенный порядок. Давайте рассмотрим его вместе, в виде таблички, где первая цифра – номер предохранителя, а вторая – максимальное допустимое количество ампер, на данный защитный элемент:

• 1 (10 А) – задние противотуманные лампы, и индикатор их включения;
• 2 (10 А) – оба указателя поворота, даже в режиме аварийной сигнализации;
• 3 (7,5 А) – все лампочки освещения салона (передняя, боковые, подсветка замка зажигания и индикатор системы управления мотором), лампа освещения багажника. Также, у этой цепи подключается бортовой компьютер;
• 4 (20 А) – система обогрева заднего стекла, и патрон, отвечающий за подключение переносной лампы;
• 5 (20 А) – звуковой сигнал, и вентилятор кондиционера;
• 6 (30 А) — привод стеклоподъемников;
• 7 (30 А) – моторчик печки, омывателя переднего стекла и очистителя передней оптики. Также, отвечает за прикуриватель, и освещение бардачка;
• 8 (7,5 А) – передняя правая противотуманка;
• 9 (7,5 А) – передняя левая противотуманка;
• 10 (7,5 А) – подсветка приборной панели, регулятор управления печкой и кондиционером, поворотники и габариты с левой стороны автомобиля, и подсветка номера;
• 11 (7,5 А) – поворотники и габариты с правой стороны автомобиля;
• 12 (7,5 А) – правая передняя фара ближнего освещения;
• 13 (7,5 А) – левая передняя фара ближнего освещения;
• 14 (7,5 А) – правая передняя фара дальнего освещения;
• 15 (7,5 А) – левая передняя фара дальнего освещения;
• 16 (30 А) – индикаторы приборной панели, фара заднего хода, и обмотка генератора.

Распиновка блока

Внимательно следите за подключением реле, согласно данной таблице, так как, если схема будет нарушена, то сразу после старта двигателя, сгорит либо предохранитель, либо неправильно подключенный прибор.

ВАЗ 2114 Инжектор

Поскольку модель 2114, выпускалась не только на карбюраторном двигателе, а и на моторе, типа инжектор, то схема подключения реле к элементам защиты несколько отличалось. Это объясняется тем, что при инжекторе, автомобиль имеет электрическую систему питания, каждый элемент которой, должен быть также защищен.

Отличие схемы блока предохранителей двигателя инжектор в том, что вместо 16 защитных элементов, на ней их располагается 20. От 1 до 16, отвечают за те же приборы, что и на карбюраторном двигателе, а вот с 16 до 20 – за все электрические приводы, системы подачи топлива.

Замена предохранителей, или их установка – дело довольно простое. Главное, ориентироваться по схеме, и правильно подключить реле, к соответствующему защитному элементу.

Для этого, руководствуйтесь схемой, и пометкой на оболочке предохранителя, которая показывает максимальную допустимую силу тока.

Блок предохранителей ВАЗ 2114

Блок предохранителей ВАЗ 2114 один из главных элементов электрооборудования автомобиля ВАЗ 2114. Знание, где он находится, позволит провести быстрой ремонт, если вдруг один из предохранителей выйдет из строя.

Блок предохранителей ВАЗ 2114 находится в салоне под приборной панелью. Если его вскрыть и посмотреть, что там находится, то можно увидеть, что кроме предохранителей, там еще расположены и реле, отвечающие за работу многих систем автомобиля.

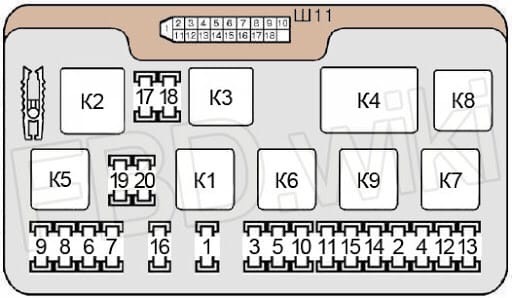

* К1 – реле очистителей фар

* К2 – реле указателей поворотников и аварийки

* К3 – реле очистителя ветрового стекла

* К4 – реле контроля исправности ламп

* К5 – реле электрических стеклоподъёмников

* К6 – реле клаксона

* К7 – реле обогрева заднего стекла

* К8 – реле дальнего света

* К9 – реле ближнего света

Здесь же на монтажном блоке ВАЗ 2114 располагаются и гнезда, в которые установлены в количестве 20 штук. Каждый предохранитель отвечает за определенную цепь, за определенную единицу, а то и нескольких единиц электрооборудования.

* F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок

* F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки

* F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.

* F4 на 20 А переноска, реле и элемент обогрева заднего стекла

* F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения

* F6 на 30 А стеклоподъемники и их реле

* F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла

* F8 на 7,5 А правая противотуманка

* F9 на 7,5 А левая противотуманка

* F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов

* F11 на 7,5 А правый габарит

* F12 на 7,5 А правый ближний свет

* F13 на 7,5 А левый ближний свет

* F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар

* F15 на 7,5 А правый дальний

* F16 на 30 А лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

* Плюс еще 4 запасных предохранителя.

Знание, за что отвечает каждый предохранитель, позволяет выяснить какой предохранитель необходимо, прежде всего, проверить. Не работает правый ближний свет фар, смотрим F12, если не работает стеклоподъемник, просматриваем F6. К тому же на крышке монтажного блока предохранителей и реле ВАЗ 2114 есть подсказки.

Определить сгорел или нет предохранитель, можно визуально или прозвонив тестером. Если один и тот же предохранитель перегорает очень часто, то есть смысл задуматься, что с этой цепью не все в порядке. Если какая то цепь рассчитана на защиту предохранителей конкретного номинала, например 7,5 А, то при замене необходимо ставить плавкую вставку такого же номинала. Если поставить больший номинал, то может из строя выйти электрооборудование.

Еще по теме

расшифровка схем, какой за что отвечает

Впервые Лада 2115 увидел свет в 1997 году и закончили выпускать в 2012. За столь долгий срок существенно изменилась электронная начинка машины. Не удивительно, что не раз менялись модификации монтажных блоков, а с ними и предохранители ВАЗ 2115. Авто старого образца с карбюратором требовал одного монтажника в подкапотном пространстве. С появлением нового инжектора на 8 клапанов, понадобился второй блок, установленный в салоне под торпедой. Под рулем поместили часть новых реле во время модернизаций 2007 и 2008 годов.

Дизайн коробки монтажного блока со временем стал современнее. Для упрощения жизни водителей на крышке поместили схему и прикрепили пинцет для замены элементов.

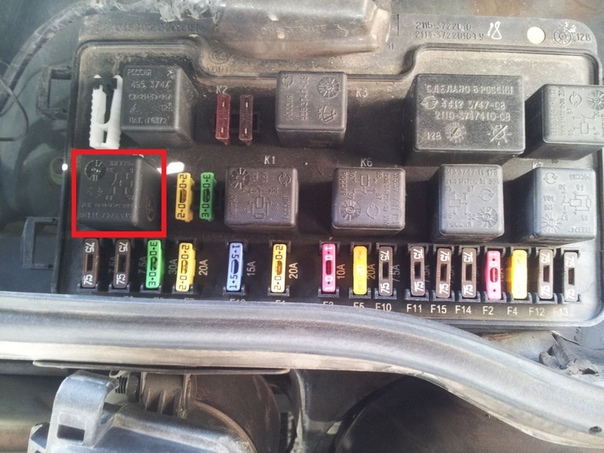

Реле под капотом

Основным считается блок предохранителей возле мотора. Тут находится абсолютное большинство плавких защитных элементов и почти все реле. За время существования модели его модификации менялись несколько раз. Наиболее распространенный современный блок был презентован в 2008 году. В этом выпуске несколько поменялось расположение отдельных элементов и добавились новые.

Найти блок можно в моторном отсеке над всеми устройствами подкапотного пространства. Его защищает крышка, открыть которую легко нажатием двух защелок.

Где именно находится предохранитель на прикуриватель ВАЗ-2114

Почему может выйти из строя предохранитель на прикуриватель мы разобрались. Но, как и где его найти? Специалисты подсказывают, что данный предохранительный элемент расположен в монтажном блоке машины, находящийся в свою очередь в моторном отсеке. Для того чтобы его найти, следует придерживаться такой инструкции:

1. Открыть крышку капота ВАЗ-2114.
2. Обратите внимание на пластиковый бокс черного цвета в стороне лобового стекла.
3. Откройте этот бокс.
4. Отыщите нужный предохранитель с маркировкой F7.

После того как необходимый предохранительный элемент на прикуриватель найден, необходимо произвести его диагностику.

Схема предохранителей ВАЗ 2115

Наиболее распространенными моделями стали 3722010 (с 2004 года) и 21150 3722 010 10. Набор защитных элементов электрооборудования в них не сильно отличается между собой, но различия есть, и они отражены в расшифровке схем, поданной ниже.

Основной монтажный блок под капотом машины.

№ элемента	Мощность, А	Что предохраняет
1	10	Лампы задних противотуманок и сигнализатора включения ПТФ
1*	10	Электродвигатель и реле очистителя фар (контакты). Клапан включения омывателя фар
2	10	Поворотники, реле-прерыватель и аварийной сигнализации Контрольная лампа
3	7.5	Освещение салона спереди, по центру, в багажнике Выключатель зажигания Система управления двигателем Лампы тормоза Бортовой компьютер
3*	7.5	Задние фонари (стоп-сигнал) Плафон внутреннего освещения кузова
4	20	Патрон подключения переносной лампы Обогрев заднего стекла (контакты)
4*	20	Прикуриватель Штепсельная розетка для переносной лампы
5	20	Звуковой сигнал Электродвигатель вентилятора системы охлаждения
6	30	Электростеклоподъемники Реле включения (контакты)
7	30	Электродвигатель отопителя Омыватель ветрового стекла Электродвигатели очистителей фар (в режиме работы) Прикуриватель Лампа освещения вещевого ящика Реле включения обогрева заднего стекла (обмотка)
7*	30	Электродвигатель очистителя фар Обмотка Электродвигатель отопителя Омыватель стекол Электродвигатель очистителя заднего стекла Клапан включения омыва ветрового и заднего стекол Включение электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа Освещение вещевого ящика
8	7. 5	Правая ПТФ
8*	7.5	Левая ПТФ
9	7.5	Левая ПТФ
9*	7.5	Правая ПТФ
10	7.5	Левые габариты Лампы освещения номерного знака Подкапотная лампа Выключатель освещения приборов Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем Табло подсветки рычагов отопителя
11	7.5	Правые габариты
12	7.5	Правая ближняя фара
13	7.5	Левая
14	7.5	Левая дальняя фара Лампа сигнализатора включения дальнего света фар
15	7.5	Правая дальняя фара
16	15	Поворотники, реле-прерыватель поворотников и аварийной сигнализации (в режиме указания поворота) Лампы света заднего хода Реле контроля исправности ламп Блок индикации бортовой системы контроля Комбинация приборов Лампа недостаточного давления масла Лампа включения стояночного тормоза Лампа уровня тормозной жидкости Лампа сигнализатора разряда аккумуляторной батареи Маршрутный компьютер (если установлен) Обмотка возбуждения генератора (в режиме пуска двигателя)
17	—	Резерв
18	—	Резерв
19	—	Резерв
20	—	Резерв

Звёздочкой обозначены старые комплектации. Реле

К1	Очистители фар
К2	Прерыватель поворотников и аварийной сигнализации
К3	Стеклоочиститель
К4	Целостность ламп
К5	Стеклоподъемники
К6	Звуковые сигналы
К7	Обогрев заднего стекла
К8	Дальний света
К9	Ближний

Дополнительный блок в салоне

Предохранители	Мощность, А	За что отвечает
1	15	Главное реле
2	15	Постоянное питание контроллера
3	15	Топливный насос

Реле

К4	Топливный насос
К5	Вентилятор системы охлаждения
К6	Главное реле

Предохранитель и реле стартера

Втягивающее ВАЗ 2115 стоит искать на самом устройстве. Чтобы его проверить, не снимая прибор, подняв крышку капота его место между радиатором вентилятора и двигателем. На схемах часто обозначают, как включатель блокировки. Реле защиты контактов называют дополнительным. На фото показано, как оно выглядит.

Предохранитель прикуривателя

Стоит под номером F4 с номиналом 20 Ампер. В новых промаркирован, как F7 мощностью 30 А. Элемент часто не работает из-за замыканий.

Предохранитель и реле бензонасоса

Помещен в дополнительном монтажном блоке салона под бардачком. Первый промаркирован, как F3 и его мощность 15 А, а номер второго — К4.

Где находится реле и предохранитель зажигания

Находится в салоне, под панелью приборов со стороны водителя.

Предохранитель печки ВАЗ 2115: где находится

F7 и рассчитан на 30 Ампер помещен в салоне.

Вентилятор

Реле поместили в дополнительный блок под бардачком — К5. Вставка находится в основном блоке — F5 номиналом — 20 Ампер.

Генератор

Трехуровневое реле регулятора напряжения поместили на установку. Его можно увидеть сразу у проводов, идущих от последнего.

Реле поворотников

У Лады 2115 с 2006 года маркируется К2. Находится в подкапотном монтажном блоке.

Обогрев заднего стекла

Отвечает F4, мощностью 20 А.

Стеклоочистители

Плавкий элемент номер Ф7.

Стоп сигналы

F3 номиналом 7,5 Ампер.

Магнитола

Плавкий защитный элемент магнитофона — F5 и номинал 20 Ампер.

Предохранитель заднего хода

Находится в основном монтажном блоке — F16.

Реле холостого хода

Находится на дроссельном узле.

Дворники

Это №3. Основные признаки его неисправности — внезапная остановка стеклоочистителей и их прерывистая работа.

Реле контроля исправности ламп

№ 4 в основном блоке.

Где находится реле противотуманных фар

Расположено на крыле у аккумулятора. Или же проследить его положение по проводам от самих туманок.

Какой предохранитель отвечает за стеклоподъемники на ВАЗ 2115

Элемент F6 основного монтажника, номиналом 30 А.

Ближний и дальний свет

4 элемента номиналом 7,5 Ампер. Обозначены — F12, F13, F14, F15 — правый и левый ближний, и для дальнего света.

Освещение салона

За него отвечает №3 на 7,5 А.

Зарядка

Предохранитель аккумулятора установлен на АКБ.

Центральный замок

Нужно определить местоположение жгута проводов, идущих к монтажнику, где и расположена вставка.

Аварийка

№2 в основном блоке. Номинал — 10 А.

Габариты

Элементы защиты обозначены, как F10 и F11 и оба на 7,5 А.

Предохранитель приборной панели

№ F16 и рассчитан на 15 А.

Подсветка приборов

Идет в комплекте с защитой габаритов в F10 на 7,5 А.

Подсветка номера

№ F10 на 7,5 Ампер.

Предохранитель стеклоомывателя

№ F7 и рассчитан на 30 Ампер.

Реле ЭБУ

Нет.

Предохранитель F3

Ответственен за защиту цепей освещения салона, подсветку приборов, сигнальные лампы торможения и в отдельных комплектациях — бортовой компьютер. Номинал — 7,5 А.

Предохранитель F7

Плавкий элемент у ВАЗ 2115 отвечает за очистители фар и стекол, омывателя, подсветку вещевого ящика и печку. Его мощность 30 А.

ВАЗ 2115: горит предохранитель F10

Плавкий элемент отвечает за левые габариты, перегорает по одной причине — металлический каркас торпедо перетирает проводку и происходит замыкание. Для решения проблемы, необходимо заизолировать и закрепить кабель.

Горит предохранитель F16

Элемент номиналом 15 А один из самых важных у ВАЗ 2115 — он отвечает за огромное число цепей, от поворотников до сигнализации. Перегорание связано с некачественной работой датчика заднего хода — заводской требует замены.

Предохранитель на бортовой компьютер

Элемент занимает место F3 номиналом 7,5 А или F16 на 15 А в основном блоке.

Реле К4 ВАЗ 2115: за что отвечает

Отвечает за исправность работы ламп фар. Находится под капотом с номером 4.

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Многие автовладельцы сталкивались с ситуациями, когда на их ВАЗ 2114 не работал прикуриватель. Из названия очевидно, что данное устройство было изначально предназначено для курящих людей. Сегодня прикуриватель — это неотъемлемый элемент автомобиля для всех тех, кто пользуется мобильными телефонами, планшетами, навигаторами и прочими устройствами, требующими питания.

Фото прикуривателя на ВАЗ 2114

Современные зарядные устройства хорошо подходят для подзарядки гаджетов, поскольку потребление ими мощности достаточно небольшое, буквально несколько ампер. Подобные манипуляции с прикуривателей не имеют обычно негативных последствий.

Но некоторые решают использовать возможности прикуривателя не только для телефонов, но и более мощных устройств. Чаще всего именно из-за этого не работает магнитола и прикуриватель на ВАЗ 2114. Все потому, что такие девайсы как автомобильные пылесосы, компрессоры для подкачки шин потребляют куда большее количество энергии — около 15 ампер. Не редко поломка прикуривателя происходит после подключения аудиосистемы.

Расположение реле стартера на ВАЗ-2115

На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.

Схема платы ваз 2109. Распиновка монтажных блоков автомобилей ваз. Как понять, что предохранитель перегорел

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.

Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель для фар
F7	Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16	Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3	Задние фары, свет в салоне.
F6	Стеклоподъемники
F10	Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5	Звуковой сигнал
F11	Габарит правого заднего фонаря
F2	Аварийная ситуация
F4	Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левой
F12	Ближний свет фары правой

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

• Цепи зажигания.
• Генератора(см.).
• Пуска двигателя.
• Реле блокировки дверей.
• Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

• Каждому из блоков соответствуют только определенные предохранители.
• Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
• Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
• Пинцетом захватывается предохранитель и вытаскивается.

• Запасные предохранители установлены впереди блока.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
• С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Демонтаж блока предохранителей авто ВАЗ 2109

Для работы используется набор водительских инструментов.
Инструкция выполнения работ:

• Отсоединяется аккумуляторная батарея.
• Разбирается в салоне «бардачок».
• Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
• В подкапотной части авто снимается крышка монтажного блока.
• Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
• Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.

• Монтажный блок вынимается.
• Убирается прокладка, как показано на фото.

Ремонт блока с предохранителями авто ВАЗ 2109

Итак:

• Извлекаются все реле и предохранители.

Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.

• Отыскивается сгоревшая дорожка.
• Вырезается участок, пришедший в негодность.
• Окисленные места протираются бензином.
• Припаивается новая проволока.
• Сборка блока выполняется обратными действиями разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя	Защищаемые цепи
F1 (8A)(10A)	Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
F2 (8A)(10A)	Электродвигатели очистителя и омываттеля ветрового стекла. Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты)
F3 (8A)(10A)	Резервный
F4 (8A)(10A)	Резервный
F5 (16A)(20A)	Элемент обогрева заднего стекла и реле включения обогрева(контакты)
F6 (8A)(10A)	Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16A)(20A)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8A)(10A)	Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 (8A)(10A)	Регулятор напряжения генератора(для а/м с генератором Г-222)
F10 (8A)(10A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A)(10A)	Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова
F12 (8A)(10A)	Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете)
F13 (8A)(10A)	Левая фара(дальний свет).Контрольная лампа включения дальнего света
F14 (8A)(10A)	Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения
F15 (8A)(10A)	Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика
F16 (8A)(10A)	Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете)
F17 (8A)(10A)	Левая фара(ближний свет)

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1 (10A)	Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка).
F2 (10A)	Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты).
F3 (10A)	Резервный.
F4 (10A)	Резервный.
F5 (20A)	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты).
F6 (10A)	Прикуриватель. Часы.
F7 (20A)	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты)
F8 (10A)	Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5A)	Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей.
F10 (10A)	Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701).
F11 (10A)	Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения.
F12 (10A)	Дальний свет фар(правая блок-фара).
F13 (10A)	Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света.
F14 (10A)	Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней.
F15 (10A)	Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения).
F16 (10A)	Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле).
F17 (10A)	Ближний свет фар(левая блок-фара).

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём	Контакт	Цвет провода	Назначение
X1 (Ш1)	1	Б	стеклоподъемники
	2	Г	выключатель зажигания (кл. 15/2)
	3	ГП
	4	ЖГ	переключатель эл. двигателя отопителя
	5	Р	выключатель зажигания (кл. 30/1)
	6	КР	выключатель зажигания (кл. 30)
	7		блокировка дверей
	8	П	выключатель зажигания (кл. 50)
X2 (Ш2)	1	БГ	переключатель очистителя заднего стекла
	2	Г	переключатель указателей поворотов (правый)
	3	РП	включатель стоп-сигналов
	4	Б	контрольная лампа целостности ламп
	5	ПЧ
	6	ГБ	дверь левая передняя
	7	ОБ
	8	34	контрольная лампа дальнего света
	9	—
	10	4	включатель задних противотуманных огней
	11	сч	контрольная лампа резерва топлива
	12	ПЧ	контрольная лампа уровня топлива
	13	БЧ	плафон освещения салона
	14	КГ	контрольная лампа ручного тормоза
	15	гч	переключатель указателей поворотов (левый)
	16		эл. двигатель фароочистителя
	17	—
X3 (Ш3)	1	ж	датчик скорости
	2	чп	включатель аварийной сигнализации
	3	ГП	переключатель указателей поворотов
	4	СБ	контрольная лампа уровня масла
	5	Ч	масса
	6	РБ	контрольная лампа уровня омывающей жидкости
	7	РО	контрольная лампа износа тормозных накладок
	8	3 в	включатель фар
	9	ЖЗ	переключатель стеклоочистителя ветрового стекла
	10	ПГ	патрон подключения переносной лампы
	11		выключатель зажигания (кл. 15)
	12	РЧ	включатель омывателя заднего стекла
	13
	14	ж	контрольная лампа противотуманных фар
	15
	16	СГ	указатель давления масла
	17
	18	Р
	19	СО	переключатель стеклоочистителя
	20	С	переключатель стеклоочистителя
	21	ОБ	включатель задних противотуманных фар
X4 (Ш4)	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	БЧ	включатель наружного освещения
	5	К	реостат освещения приборов
	6	Р	аккумулятор
	7	ЧБ	переключатель очистителя и омывателя ветрового стекла
	8	О	колодка Ш4 монтажного блока клемма 3
	9	СЧ	включатель звуковых сигналов
	10	БП	включатель стоп-сигналов
	11	Р	аккумулятор
	12	СП	переключатель света фар (ближний свет)
	13		предупредительный свет
	14	—
	15	—
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумуляторной батареи
	19	ЖЧ	включатель противотуманных фар
	20	РЗ	контрольная лампа уровня охлаждающей жидкости
	21	Ж	тахометр
X5 (Ш5)	1	3	дальний свет (правый)
	2	3Ч	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	П	стартер (кл. 50)
	5	ПБ	электровентилятора охлаждения радиатора
	6	С	ближний свет (правый)
X6 (Ш6)	1	—
	2	3
	3	ГЧ	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ЖЧ	габаритный огонь (правый передний)
	9	БЧ	терморегулятор электровентилятора
	10	ЖЧ	габаритный огонь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		включатель света заднего хода
	13	РГ	датчик уровня тормозной жидкости
X7 (Ш7)	1	—
	2	ЖГ	эл. двигатель фароочистителя
	3	Б	эл.двигатель фароочистителя
	4	—
	5	СБ	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	генератор (кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	БЧ	включатель подкапотной лампы
	12	РБ	датчик уровня омывающей жидкости
	13	РЧ	тормозные накладки
	14	—
	15	КП	тахометр
	16	РЗ	датчик уровня охлаждающей жидкости
	17	ЖБ	реле противотуманных фар
X8 (Ш8)	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	Ж	противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	S	РЧ	реле противотуманных фар
X9 (Ш9)	1	РЧ
	2	Г	указатель поворота (правый задний)
	3	БГ	эл двигатель очиститель заднего стекла
	4	ОЧ	задние противотуманные огни
	5	СЧ	дверь задняя
	6	ПЧ	дверь передняя правая
	7	БЧ	плафон освещения салона
	8	КГ	датчик ручного тормоза
	9	БЧ	кнопки сигнализации открытых дверей
	10
	11	С	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон освещения салона
	14	П	стоп-сигналы
	15	Ж	габаритный огонь (правый задний)
	16	3	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	ЖГ	очиститель заднего стекла
	19		элементы обогрева заднего стекла
X11 (Ш11)	1	Ж	насос
	2	РЧ	клапан омыва заднего стекла
	3	—
	4	Ж	насос
	5	БЧ	подкапотная лампа
	6	—
	7	—
	8	КЧ	подкапотная лампа
	9	Б
	10		эл. двигатель стеклоочистителя ветрового окна
	11	—
	12	СО	датчик аварийного давления масла
	13	—
	14	Р	клапан омыва ветрового стекла
	15	СО	эл.двигатель стеклоочистителя
	16	С	эл двигатель стеклоочистителя
	17	ЖБ	эл двигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(5A)	Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A)	Левая фара(ближний свет)
F3(10A)	Левая фара(дальний свет)
F4(10A)	Правая противотуманная фара
F5(30A)	Электродвигатели стеклоподъёмников дверей
F6(15A)	Переносная лампа
F7(20A)	Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A)	Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла

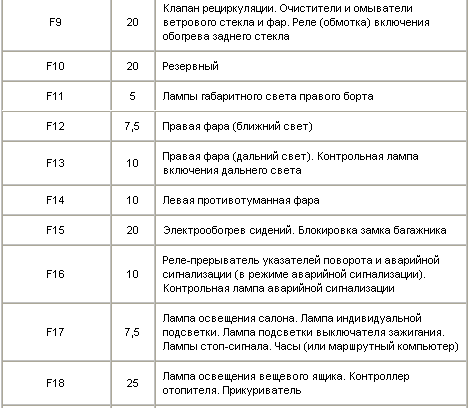

F9(20A)	Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A)	Резервный
F11(5A)	Лампы габаритного света правого борта
F12(7. 5A)	Правая фара(ближний свет)
F13(10A)	Правая фара(дальний свет).Контрольная лампа включения дальнего света
F14(10A)	Левая противотуманная фара
F15(20A)	Электрообогрев сидений.Блокировка замка багажника
F16(10A)	Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A)	Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A)	Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А)	Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A)	Лампы задних противотуманных фонарей

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

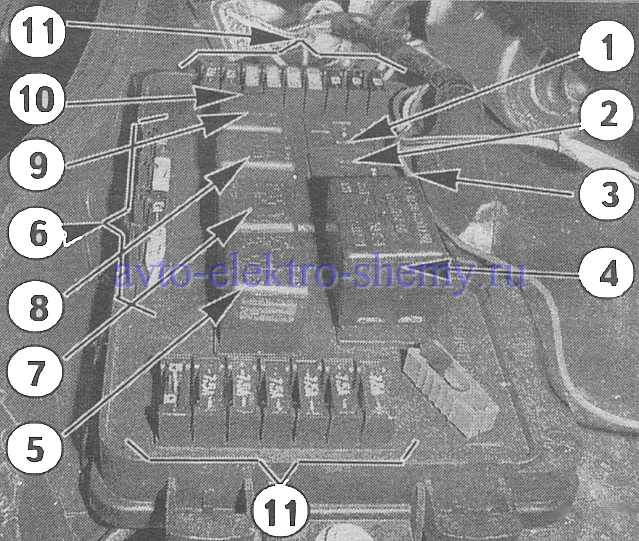

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

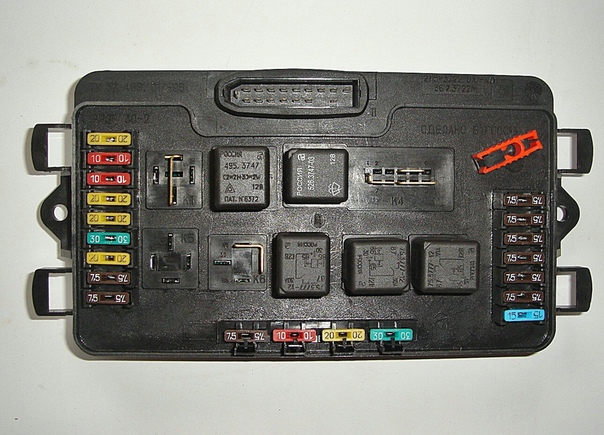

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Назначение
1	10	Клапан включения омыва фар
2	10
3	10	Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Лампа освещения прикуривателя Левая фара (габаритный свет)
11	7.5	Правая фара (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет)
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Любой отечественный ВАЗ-2109 имеет , как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка , электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на . На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

Не работает свет в салоне ВАЗ-2110

На чтение 5 мин. Просмотров 7.6k. Обновлено 05.10.2017

Многие владельцы «десяток» сталкиваются с тем, что плафон освещения салона перестает работать. Как найти неисправность и вернуть свет в автомобиль?

Чтобы сузить круг поисков, разделим симптомы на несколько категорий.

Свет в салоне не работает при открытии одной двери

Когда салонный плафон не реагирует на открытие, скажем, водительской двери, попробуйте открыть и другие двери. Если реакции нет только на одну дверь, стоит проверить концевой выключатель, установленный на стойке. Это кнопка, которая при закрытой двери находится в нажатом состоянии, а при открытии отжимается и подает «массу» на плафон. Концевики, как еще называются такие кнопки, часто окисляются и могут перестать пропускать ток. Еще одним фактором, указывающим на неисправность концевика, является отсутствие звукового сигнала от блока индикации бортовой системы контроля. Он «видит» открытые двери через те же концевые выключатели.

Концевой выключатель ВАЗ-2110.

Чтобы достать концевик из стойки, нужно снять минусовую клемму с аккумулятора, открутить саморез, крепящий концевик в стойке и вытащить его. Отключать аккумулятор необходимо, потому что на концевике присутствует напряжение, а вытащить его, не задев кузов, практически невозможно. Задевание за кузов в данном случае – короткое замыкание.

Сняв со стойки концевой выключатель, осмотрите его заднюю часть в месте примыкания подвижных контактов к корпусу. Место соприкосновения очень мало и со временем покрывается темным  налетом окислов. Уберите его мелкой шкуркой и установите концевик обратно. Свет должен появиться.

Если свет не появился, значит стоит убедиться в наличии напряжения на концевике. Сделать это можно мультиметром или контрольной лампочкой. Ток приходит на концевой выключатель с плафона, и если напряжения нет, значит между концевиком и плафоном обрыв. Еще одна причина – неисправность «массового» контакта в самом плафоне.

В случае, когда напряжение на концевик все-таки приходит и его чистые контакты надежно замыкаются, нужно проверить его посадочное место на стойке. «Масса» образуется за счет самореза, который соединяет концевик с металлом стойки. Если саморез или отверстие под него сильно ржавые, то их также следует зачистить подручными средствами. Как вариант – завернуть саморез немного большего диаметра.

Свет в салоне не реагирует ни на одну дверь

Когда свет в салоне не включается при открытии любой двери, чаще всего проблема не в концевиках, а в питании плафона. Однако если автомобиль незнакомый (например, недавно купили), проверить концевые выключатели на всех стойках все-таки необходимо. Предыдущий хозяин мог запустить их настолько, что все четыре концевика вышли из строя.

Чтобы снять рассеиватель с плафона, нужно поддеть его отверткой.

Основной же причиной отсутствия света в салоне при таких симптомах является сам плафон и его питание. Снимите рассеиватель плафона, аккуратно поддев его тонкой отверткой сбоку. Пластиковый рассеиватель держится за счет двух штырьков, один из которых нужно вывести из зацепления.

Первым делом проверяем лампочку – она может просто перегореть. Если лампа цела, закрываем все двери и проверяем наличие напряжения на всех контактах плафона. На одном из них должно быть +12 Вольт – это линия питания плафона от блока предохранителей. Когда ни на одном контакте напряжения нет – проверяем предохранитель.

На ВАЗ-2110 за салонное освещение отвечает предохранитель F17. Этот же предохранитель защищает и штурманский светильник, и подсветку замка зажигания, и даже стоп-сигналы! Соответственно, если штурманское освещение у вас работало, а сейчас вдруг перестало вместе с основным плафоном, значит, предохранитель можно сразу менять на новый, установленного номинала. Предохранители, как правило, сгорают не просто так, а из-за наличия в защищаемой цепи короткого замыкания. Если новый предохранитель вскоре после установки также перегорел, значит нужно обратиться к автоэлектрику или попробовать найти короткое замыкание самостоятельно.

Блок БСК установлен на центральной консоли рядом с часами или маршрутным компьютером

Проблемы с освещением салона на ВАЗ-2110 могут возникнуть и из-за блока БСК, который подключен в эту систему. Блок содержит в себе электронные компоненты, поэтому его диагностика под силу не каждому, да и выходит из строя он нечасто. Однако если неисправность не обнаружена в других местах, то стоит проверить и данный блок. Эту работу также лучше доверить специалисту.

Свет в салоне не включается в постоянный режим

Чтобы просто включить салонное освещение в «десятке», нужно нажать на рассеиватель плафона, как бы наклонив его вдоль. При этом внутри плафона перемещается подвижный контакт и соприкасается с другим контактом, на котором есть постоянная «масса». За счет этого лампочка начинает светиться независимо от того, открыты двери или нет.

Место соприкосновения этих контактов ничтожно мало и на нем, со временем, образуется нагар. В результате этого плафон невозможно включить в постоянный режим. Нагар убирается тонкой отверткой или пальцами. Для доступа к этому контакту достаточно так же снять рассеиватель плафона.

Это самые распространенные причины, по которым может не работать свет в салоне на ВАЗ-2110. Кроме них могут быть и другие, например, перебитые провода или сложные нештатные замыкания в проводке. Если вышеуказанными способами вернуть свет в салоне не удалось, все-таки лучше отдать автомобиль специалисту. Более глубокие работы по поиску неисправности салонного освещения потребуют серьезной разборки салона и крепких знаний автомобильной электрики.

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Распиновка предохранителей ваз 2109

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:

• до 1998 года;
• после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

Реле

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу (-) аккумулятора.
2. Открыть БП.
3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
4. Снять предохранитель.
5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

1. К1 – отвечает за время омывания стекла сзади.
2. К2 – поворотники и аварийка.
3. К3 – стеклоочиститель.
4. К5 – фары дальнего света.
5. К6 – фароочиститель.
6. К8 – отвечает за сигнал.
7. К9 – включение вентилятора в системе охлаждения мотора.
8. К10 – отвечает за обогрев стекла сзади.
9. К11 – фары ближнего света.

Строение схемы нового блока

1. К1 – фароочиститель.
2. К2 – прерыватель поворотников и аварийки.
3. К3 – очиститель лобового стекла.
4. К4 – контроль за исправностью лампочек.
5. К5 – отвечает за стеклоподъемник.
6. К6 – сигнал звука.
7. К7 – обогрев стекла заднего вида.
8. К8 – дальний свет.
9. К9 – ближний свет.

Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

1. F1 – фарные очистители. Используют предохранитель (10А).
2. F2 – повороты и аварийка (10А).
3. F3 – задние стоп-сигналы и салонный плафон (10А).
4. F4 – обогрев стекла и прикуриватель (20А).
5. F5 – сигнал и вентилятор охлаждения (20А).
6. F6 – стеклоподъемник на передних дверцах (30А).
7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
8. F8 – противотуманка Л (7,5А).
9. F9 – противотуманка П (7,5А).
10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
11. F11 – правый габарит и фара (7,5А).
12. F12 – фары ближнего света П (10А).
13. F13 – фары ближнего света Л(7,5А).
14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
15. F15 – фары дальнего света П (7,5А).
16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

1. При ремонте автомобильного электрооборудования обязательно нужно отключить
   провод от минусной клеммы аккумулятора.
2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
   собой перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то нельзя для этой цели использовать
   металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
   дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
2. Всю процедуру производить аккуратно и без спешки.
3. Отсоединить все имеющиеся предохранители и реле.
4. Снять саму плату. Далее или заменить, или чистить старую.
5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
   предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
   повредить, а если их повредите, придется паять.
6. Собрать в обратной последовательности.
7. Ваз 21093 схема электро готова исполнять свои функции.

Различные неисправности в работе системы электрооборудования – это проблема, знакомая практически всем автовладельцам. Конечно же, можно воспользоваться услугами специализированных сервис-центров или СТО, но подобное решение влечёт за собой серьёзные финансовые вложения. Именно поэтому, мы сегодня и поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

• Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
• Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
• Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Замена блока предохранителей

Как вы видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен оказать должного эффекта и восстановить работоспособность блока. В этом случае, следует просто-напросто заменить его на новый образец . Рассмотрим пошагово, как это сделать:

• Открываем капот, отключаем минусовую клемму от верхнюю защитную крышку, отщёлкнув удерживающие её пластиковые фиксаторы;
• Снимаем резиновый кожух колодки с проводами, после чего отключаем штекер, который находится в её задней части и отсоединяем непосредственно саму колодку;
• Используя торцевой ключ, отворачиваем две крепёжные гайки, соединяющие агрегат с кузовом. Поднимаем блок на максимально возможную высоту так, чтобы снизу были видны все остальные штекеры и последовательно их отключаем;
• Вытаскиваем блок. На этом процедуру демонтажа можно считать завершённой;
• Производим замену агрегата на новый образец и устанавливаем его на место, выполняя монтаж в обратной очерёдности. Стоит быть особо внимательным на данном этапе – штекеры питания следует подключить именно так, как они были расположены ранее.

Подводя итоги

Как вы могли убедиться сами, схема ремонта блока предохранителей и его замены не отличается особой сложностью. Здесь очень важно не спешить, проявлять внимательность и терпение, а также в точности следовать тем рекомендациям, которые предлагает завод-изготовитель. Ваши усилия будут вознаграждены не только успешным решением возникшей проблемы, но и значительной финансовой экономией.

Давно уже мучаюсь со старым блоком…и глох, и все приборы вырубались и т.д. и т.п. И вот недавно — поездка на дальняк…Заранее разобрал блок, проверил дорожки, почистил контакты, собрал, проверил — все в норме, даже у дворников появилось 3 рабочих положения)))И вот поехали.Шел сильный ливень, скорость 140,полный салон пассажиров и крутой спуск, все путем и вдруг дворники замирают в одном положении…я в ах.е)))Слава богу все обошлось — спустился на аварийке и ушел в право.Потыркал провода — заработало!Доехали нормально.Собираемся обратно — не работает щиток приборов, поворотники, стелоподъемники, и вентиляторы…Мучился час — снова снял блок, все прочистил и норм. как ни в чем не бывало…После этого я решил сменить блок…У знакомого взял монтажный блок типа 2114–3722010–60.
Отличия старого от нового — постоянно работает вентилятор системы охлаждения ДВС(нет реле)

старый блок

новый блок(реле вентилятора нет)

После долгих поисков нормальной схемы подключения реле на глаза попалась вот эта, решил и делать по ней…

Из переделок: изолируем черный с белым провод с датчика вентилятора(он нам не нужен), изолируем черный провод массы с штекера ответного к вентилятору.Толстые провода должны быть такой толщины, как провода к вентилятору. Стрелочка — нужно провод от реле соединить с клеммой, идущей к колодке вентилятора.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ЗАИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно всунуть клеммы в колодки, тогда клеммы должны быть с фиксаторами.

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — . Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

1. (К6) реле включения фароочистителей;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки на месте реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
7. запасной предохранитель;
8. (К5) реле включения дальнего света;
9. (К11) реле включения блыжнего света фар;
10. предохранитель;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

• запасные предохранители F17-F29.

Схема соединений монтажного блока 2114-3722010-60.

• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• реле стеклоочистителя К3;
• реле питания стеклоподъемников (не устанавливается) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения фароочистителей К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

admin 10/06/2011

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Схема блока предохранителей ВАЗ 2107 Карбюратор и ВАЗ 2107 Инжектор, схема старого и нового образца ВАЗ 2107. Как заменить предохранители ВАЗ 2107?

Блок предохранителей – это узел, в котором сосредоточены все предохранительные элементы электросети. Они используются для защиты электрооборудования от скачков напряжения, поэтому их работоспособность очень важна для любого автомобиля. Подробнее о замене и расположении предметов вы узнаете из этого материала.

Установка блока предохранителей ваз 2107, где и зачем он нужен

Блок нового образца

Основная часть используемых предохранителей смонтирована в основном устройстве, расположенном под капотом.Щиток расположен под лобовым стеклом, напротив пассажирского кресла. Отечественная 2107, будь то инжекторная или карбюраторная, может комплектоваться двумя типами устройств – нового и старого образца. Соответственно схема и описание электрооборудования в них несущественно. Приборы старого образца применялись на автомобилях раннего выпуска, а новые — на более поздних модификациях.

Блок старого образца

Если говорить непосредственно о карбюраторе и инжекторе, то тип системы подачи топлива не влияет на питание приборов.Как инжекторные, так и карбюраторные версии автомобилей могут комплектоваться старыми и новыми блоками. В версиях автомобиля, которые были выпущены позже, блок предохранителей может быть установлен в салоне ТК под бардачком.

Расшифровка предохранителей ваз 2107 старого образца

1. Этот элемент предназначен для защиты электроаккумулятора электроаккумулятора, двигателя печки, лампы на панели приборов, а также реле обогрева заднего стекла.
2. Необходим для защиты щеток мастера двигателя, системы очистки стекол и оптики, если таковая предусмотрена производителем.
3. Дополнительный разъем применяется при добавлении новых устройств.
4. Дополнительный разъем применяется при добавлении новых устройств.
5. Работа системы обогрева заднего стекла.
6. Обеспечивает работу прикуривателя. Иногда отвечает за радио, в зависимости от машины.
7. Устройство предназначено для обеспечения бесперебойной работы Classone и двигателя вентилятора, охлаждающего радиатор.
8. Аварийная световая сигнализация.
9. Бесперебойная работа противотуманной оптики. Иногда за работу отвечает регулятор напряжения генератора.
10. Компонент отвечает за работу комбинации приборов, индикатор заряда анбб, указатели поворотов, ручной тормоз, давление масла, запас топлива, уровень топлива.
11. Стоп-сигналы. Плюфоны внутреннего света кузова.
12. Дальняя фара правая, срабатывание реле очистки оптики.
13. Дальний свет, левый, длинная активационная лампа.
14. Общее освещение, комнатное освещение, сантехнический светильник.
15. Размеры, подсветка прикуривателя, ящик для одежды, приборная панель.
16. Фара правая, ближний свет.
17. Левая фара, ближний свет.


    Реле расшифровки ВАЗ 2107

18. Защита электрочашек фар головного света.
19. Защита цепи ламп ближнего света.
20. Производительность звукового сигнала.
21. Обеспечивает работу систем очистки оптики, если автомобиль оснащен омывателем.
22. Функционирование системы обогрева заднего стекла.

Предохранители ВАЗ 2107 Форсунка, место установки

Стоит отметить, что инжекторные автомобили оборудованы дополнительным блоком реле, который находится в салоне под ящиком для одежды.

Расшифровка предохранителей ВАЗ 2107 Форсунка

• R1 — главное реле.
• F1 — Обеспечивает работу главного реле.
• F2 — защищает электронный блок от скачков напряжения.
• F3 — защищает цепь топливного насоса. Когда двигатель выведен, двигатель не запускается.
• R2- обеспечивает работоспособность топливного насоса.
• R3 — Защищает вентилятор радиатора.

Инструменты, приспособления, расходные материалы

Для замены предохранителей вам понадобится пинцет, который обычно присутствует под крышкой устройства. Если его нет, воспользуйтесь проходом.

Безопасность при работе под напряжением

Обязательно выключите зажигание и отсоедините клеммы от аккумулятора.

Как заменить предохранители ВАЗ 2107 в монтажном блоке

Процедура замены:

1. Найдите место для установки устройства. На пластиковой накладке блока имеются фиксаторы. Нажмите на них.
2. После снятия накладки вы увидите схему, нанесенную в обратную сторону. Вот назначение и расположение всех используемых здесь компонентов.

3. Далее определите, какое устройство сломалось и подлежит замене. Иногда определить поломку можно визуально – может продуться сам элемент, а иногда в нем видна порванная нить.
4. Пинцетом извлеките сгоревший компонент и замените его на новый. Затем устанавливаем крышку и подключаем клеммы аккумулятора.

Как заменить предохранитель ваз 2107 в автомобиле

При выходе противотуманной оптики необходимо провести диагностику работы устройства. Элемент находится в салоне автомобиля. Для диагностики и замены проводим такие действия:

1. Для начала вам понадобится крестовая отвертка, с ее помощью демонтируйте два переключателя, которые расположены в центре консоли, в районе установки аудиосистемы.

2. С помощью отвертки нажмите на два крепления.
3. Снимите пластиковую вставку.

4. Снимите корпус предохранителя. Снимите защитную крышку устройства и замените элемент на новый.


Как заменить блок предохранителей ВАЗ 2107

Заказ работ:

1. Откройте моторный отсек и снимите кожух воздушного потока. Снимите гайки, фиксирующие корпус.
2. Под устройством вы увидите штекер с кабелями, подключенными к устройству.Отключите его. На корпусе изделия имеется маркировка, соответствующая цвету подключаемых разъемов. Таким образом, можно избежать необходимости маркировки кабелей.

3. Затем заберитесь в салон и снимите полку, расположенную под панелью управления. Затем откручиваем болты, которые держат корпус бардача.

4. Далее отключите вилку с кабелями, которые подключены к разъемам устройства. После этого вы увидите цветовую маркировку.

5. Накидной ключ для откручивания болтов крепления блока.Самый крайний винт, расположенный на корпусе, спрятан, поэтому его сразу не видно.

6. Снимите блок с устройствами и замените устройство. Установка и сборка компонентов выполняются в обратном порядке.


Как проверить и заменить реле ваз 2107

Этот компонент находится в монтажном блоке. Точное место установки можно узнать из схемы, прилагаемой к обратной стороне защитной накладки:

1. Выключите зажигание и откройте блок предохранителей.
2. Находим реле для проверки и замены.
3. Демонтируем его щипцами, которые находятся в блоке блока.
4. Установить другое устройство вместо извлеченного. Можно использовать реле от системы отражения фары или головного света.
5. Если проверка показала, что демонтированное реле не работает, установите на его место новое.

Процедура проверки и замены одинакова для всех устройств. Разница только в их расположении:

1. Базовые реле в блоке с предохранителями.
2. Реле включения стартера находится под капотом, на правом брызговике.
3. Устройство, обеспечивающее работу поворота, зажигания и световой сигнализации, располагается в кабине автомобиля, за приборной комбинацией.
4. Устройство очистки стекол находится со стороны водителя под комбинацией приборов, крепится к кузову двумя болтами.

Как отремонтировать мотор печки ваз 2110

Как известно, в автомобиле важную роль играет система отопления.Благодаря ей водитель может комфортно чувствовать себя в салоне даже при минусовой температуре за окном. Однако при поломке хотя бы одного компонента функциональность системы может нарушиться. Если система отопления в вашем автомобиле перестала корректно функционировать (в него перестал поступать теплый воздух), причиной этого может быть выход дедуктора мотора. То есть при переключении ручки температуры мотор не двигает заслонку, что и приводит к такому результату.

Мотор ВАЗ 2110, устройство, назначение и принцип работы

Открытие/закрытие заслонки осуществляется электродвигателем клапана отопителя по сигналам системы управления печкой, в результате чего поступающий в салон воздух нагревается или охлаждается по мере необходимости.Отметим, что комплектация Моторной «Десятки» может существенно отличаться в зависимости от года выпуска автомобиля. Сам мотор-деуктор выглядит как небольшой электродвигатель. Часто сломанное приспособление меняют полностью, так как выполнить его ремонт достаточно проблематично.

Где деуктор двигателя

В лобовом пространстве от руля есть агрегат, он установлен возле усилителя тормозов, так что найти его не составит труда.

Признаки неисправности Мотора ВАЗ 2110

Самый явный признак неработающего мотора — значительное снижение скорости нагрева салона. Но если нет регулировки вентиляции, то, скорее всего, проблемы с проводкой печки. Кроме того, автовладелец отмечает невозможность изменения температурного режима воздуха, подаваемого через систему отопления.

Причин выхода данного устройства из нескольких:

• Нарушение целостности электрочашек, блок питания не получает напряжение от аккумулятора, в результате чего мотор печки не может нормально функционировать.
• Неисправность автономного блока управления отопителем, коробка передач не способна обеспечить нормальную температуру отопителя.

Как проверить работу двигателя отопителя 1410

Если с помощью ручки невозможно контролировать температуру в салоне, в первую очередь проверяется деуктор мотора отопителя. Для проверки состояния микромотора следует подать электричество от аккумулятора на его мотор при среднем положении рукоятки.Аналогично выполняется проверка контроллера, что также влияет на возможность регулировки температуры воздуха.

Инструменты, приспособления, расходные материалы

Для замены моторчика печки потребуются материалы и инструменты:

• Шлицевая и крестовая отвертка.
• Набор ключей.

Замена мотора Мотор ВАЗ 2110 старого образца

Заказ работ:

1. Сначала необходимо снять рычаги дворников, для чего на каждом рычаге открутить гайку крепления.

2. Теперь поднимите рычаг дворника и отверткой найдите его так, чтобы он вышел из пазов.
3. Далее снимаем изоляцию капота и козырька — это пластиковая накладка, защищающая лобовое стекло от повреждений. Чтобы добраться до нужного элемента, демонтируйте трапецию с электродвигателем стеклоочистителя. Трапецию следует снять, чтобы не повредить металлический каркас. Подняв этот компонент, отсоедините вилку питания, а затем крепеж.

4. Когда доступ к нужному узлу получен, отсоедините две вилки, отвечающие за питание.

5. Затем отвинтите три винта клапана. При откручивании будьте осторожны, конструкция должна быть у вас в руках. Когда открутите все винты, аккуратно снимите деуктор мотора, его нужно потянуть в сторону, чтобы он оторвался от креплений.

6. Устройство выпущено, в него можно стрелять.
7. Далее приступаем к установке нового дедуктора двигателя.
8. При установке штифтового рычага введите рукоятку привода демпфера в паз.
9. Но если рычаг мотора повернут так, что нет возможности выполнить вышеуказанное действие, следует двумя проводами подать напряжение 12 вольт на контакты разъема электромотора (два желтых провода), чтобы рычаг принял нужное должность.
10. Установив микромотор, проверьте перемещение ручки привода щитка из крайнего нижнего в крайнее верхнее положения при повороте рычага регулировки температуры в кабине.

Как заменить Мотор Мотор ВАЗ 2110 Новый образца

Процедура:

1. С отсоединенным дворником работать удобнее, но разбирать его не нужно.
2. Отсоедините два разъема от дедуктора двигателя, который находится с правой стороны вакуумного усилителя тормозов.
3. Снимите три крепежных винта.

4. Снять моторчик с корпуса отопителя, заслонка печки упадет в положение «холодное».
5. Для установки нового моторного дедуктора повернуть вал в сторону «Нагрев», для чего при выключенном зажигании установить температуру «горячий» и включить зажигание на одну секунду.
6. Проверить, входит ли вал и можно ли зафиксировать двигатель в пазу рукоятки привода заслонки. При необходимости нужно еще раз проверить вал, кратковременно включив зажигание.
7. Если вы остановились, поверните вал в «холодное» положение и сначала повторите операцию.

Ремонт моторного устройства нагревателя старого образца

Гестор старого образца может иметь металлический или пластиковый корпус. Со вторым вариантом работать намного проще, но устройство в металлическом корпусе будет сложно снять, чтобы его не вспомнить. Как снять деуктор мотора мы уже знаем, поэтому сразу приступаем к разборке и выявлению неисправностей.

Снимите переходник с вала, который вставляется в демпфер. Никаких стопоров и клея здесь нет, так что можно смело тянуть на себя. По всей длине корпуса расположены защелки. Чтобы справиться с ними, используйте плоские отвертки, которые нужно вбить между корпусом и язычком защелки. Мисли слегка приподнимите ушко и вставьте вторую отвертку возле защелки. От вращательного движения полуоткрыть. Такие действия необходимо выполнять по всему телу.

Следите за тем, чтобы мелкие детали не выпадали, иначе их можно потерять.Снимаем полностью вторую половину корпуса, подтягиваем ось и снимаем три шестерни. На другой половине корпуса останется электродвигатель с валом и шестерней.

При снятии электродвигателя осмотрите червячную передачу. На его конце находится сегмент, удерживающий в зацеплении пару шестерен и отвечающий за центр вала. Так как деталь мелкая, ее можно легко потерять. В корпусе двигателя имеется стопорный винт, не позволяющий двигателю провернуть двигатель внутри корпуса.

Далее нужно снять мотор, снять шестерни с вала и сегмент. Внимательно осмотрите все детали на наличие дефекта или поломки. Если вы не нашли ничего подобного, продолжайте. В месте соединения проводов фиксируются части мотора. Займитесь прикладными средствами и освободите нижнюю часть.

Действовать нужно внимательно и осторожно, чтобы ничего не потерять и не сломать. Внутри находится постоянный магнит, который благодаря магнитному полю удерживает на своем месте якорь двигателя.Нужно взять агрегат в руку и, надавив пальцем на вал, утопить его. Пальцы второй руки захватывают якорь и делят мотор на части. Обмотки достаточно легко повреждаются, поэтому их не хватает. Вы увидите две щетки, которые крепятся снизу. С помощью отвертки вытяните щетки за держатели. Обратите внимание, что на конце анкера имеется шайба, препятствующая легкому снятию щеток. Разбирать его нет смысла. Якорь имеет три обмотки, которые необходимо тщательно осмотреть и прозвонить тестером.Также осмотрите все демонтированные узлы на наличие нагара, плавления и критических поломок. Сборка двигателя производится в обратном порядке.

Ремонт моторного устройства отопителя машины 2110 нового образца

Когда деуктор двигателя нового образца снят, следует разобрать корпус, который удерживается хомутами, которые следует осторожно отодвинуть плоской отверткой.

В первую очередь осмотрите мотор на наличие поломок, для этого подключите его к разъему в моторном отсеке.

Микромотор необходимо разобрать, для чего вы начинаете представленную сторону. Отметьте положение крышки относительно корпуса, что поможет при сборке соблюдать правильную полярность от электродвигателя.

Если вы обнаружили неисправность в моторе, заставьте себя искать обрыв. Если деталь работает, смажьте ее и шестерни на редукторе. Идеально подходит силиконовая смазка, которую можно использовать в широком диапазоне температур.

Может потребоваться замена датчика положения заслонки, поэтому на него тоже стоит обратить внимание.Узел собирается в обратном порядке.

А предохранитель какой? Принцип действия предохранителей

Электроника в автомобиле отвечает за многие системы и подсистемы. Освещение, аудиосистемы, охлаждение, да что там, двигатель даже не заведешь, если отключат электричество. К сожалению, многие водители «плавают» в этой области и не всегда могут справиться с неисправностью электроцепи, несмотря на то, что часто проблемы связаны только со сгоревшим предохранителем.Это защитный механизм, который часто приходит в негодность и дезориентирует водителей. В следующем материале мы более подробно поговорим о том, что такое предохранитель, как он работает и как произвести замену в случае выхода из строя одного из них.

Что такое предохранитель?

Предохранитель — специальное коммутационное электротехническое устройство, задачей которого является отключение защищаемой цепи путем ее размыкания или разрушения (сжигания) заранее подготовленных токопроводящих частей при протекании через них чрезмерно большого тока.Грубо говоря, предохранитель — это защитный механизм, самоуничтожающийся в случае угрозы для всей электроники (в автомобиле или электроприборах). Какое-то самопожертвование, если мыслить метафорически.

Как работает предохранитель

В автомобилях используются предохранители, которые подбираются в соответствии с номинальной допустимой нагрузкой. В аварийной ситуации при повышении напряжения плавкая вставка предохранителя выходит из строя и размыкает электрическую цепь.

Процесс саморазрушения начинается, если:

• Короткое замыкание — возникает в случае нарушения изоляции токопроводящих частей или неправильного подключения приборов.Проблема перетирания изоляции кабелей в автомобиле вообще является одной из наиболее частых причин перегорания предохранителей.
• Несовместимость мощности потребительского устройства и номинальной силы тока, разрешенной для конкретной электрической цепи. С этой проблемой сталкиваются те, кто решил установить в свой автомобиль дополнительное электрооборудование (светотехнику, магнитолу и иже с ними). Такие мощные потребители энергии питаются от основной проводки, не рассчитанной на такое высокое значение тока. Из-за превышения допустимого тока провода переплавляются и приводят к короткому замыканию, что выводит предохранители из строя.

Порог предохранителей

Из вышеизложенного становится понятно, что предохранитель в автомобиле разрушается в случае превышения номинального значения электроэнергии. Предохранительная часть предохранителя перегревается и сгорает.

Номинальный ток предохранителя рассчитывается по формуле: Inom = Pmax / U.

• Iном — номинальный ток, измеряемый в амперах;
• Pmax — максимально возможная нагрузка, которую может выдержать данное устройство. Мощность указана на приборах и измеряется в ваттах;
• U — уровень напряжения сети.Этот показатель измеряется в Вольтах. Уровень напряжения в сети автомобиля составляет 12 Вольт.

Типы предохранителей

Предохранители классифицируются по номинальной мощности, а также по размеру самих предохранителей.

Размер предохранителей делится на:

• Микро — самые компактные.
• Mini — чуть больше (16 миллиметров).
• Норма – обычный размер (19 миллиметров).
• Maxi — самый большой (34 миллиметра).

Что более важно, так это разделение по силе тока.Для удобства все они маркируются определенными цветами, но ориентироваться на цвет не нужно, так как в автомобилях ВАЗ предохранители маркируются другими цветами, чем в иномарках, ведь стандартов в этой области нет.

Расположение предохранителей

Первое, с чем придется столкнуться автолюбителю при попытке проверить состояние предохранителей или заменить их, — поиск предохранительного блока. Дело в том, что узнать, где находится предохранитель, задача нетривиальная. В разных моделях автомобилей блок предохранителей находится в разных частях салона или даже под капотом.Иногда количество предохранителей сильно увеличивается, и производитель автомобиля ставит несколько блоков в разные части машины. Из-за этого расстройства просто невозможно подсказать универсальную схему или инструкцию по поиску предохранительного блока. Например, в отечественном производстве предохранители находятся под капотом (классический вариант расположения для «Жигулей»). В иномарках ситуация сложнее. Предохранители в Toyota Corolla расположены справа от руля на приборной панели.Казалось бы, производители одной страны должны быть похожи в выборе расположения элементов, но на деле все по-другому. Предохранители в Ниссан Альмера находятся слева от руля, в небольшом кармашке.

Проверка предохранителей

Исправный предохранитель – это прежде всего безопасность. Поэтому необходимо поддерживать их в рабочем состоянии. Если какой-либо элемент электроники в автомобиле вышел из строя, необходимо проверить работоспособность детали.Как это может быть сделано? Многие водители просто получают доступ к предохранительному блоку и поочередно вынимают предохранители, чтобы визуально оценить их состояние. Владельцы автомобилей просто смотрят, не повреждена ли перемычка в предохранителе. Конечно, этот способ работает, но он характерен для дилетантов, к тому же не всегда надежен, ведь перемычка может остаться целой даже при перегорании предохранителя. Для проверки состояния деталей лучше включить переставшую функционировать цепь (это может быть любая электроника, будь то фары, печка или стереосистема), а затем мультиметром проверить уровень напряжения в предохранителе ответственный за эту цепь.Такой тест займет гораздо меньше времени и даст точный результат.

Замена предохранителей

Если предохранитель вышел из строя, то его необходимо немедленно заменить. Для начала находим блок предохранителей (если блок расположен под капотом, аккумулятор следует предварительно отключить). Выверните болты из крышки предохранительного блока. Ключом на 10 дюймов открутите гайку, удерживающую зажим с проводами. Это сделано для того, чтобы их сдвинуть (они закрывают доступ к предохранителям). Также для большего комфорта можно демонтировать панель с предохранителями, но это необязательно.Потом просто снимаем нерабочий предохранитель и ставим на его место новый (разумеется, подходящий по размеру и по номиналу).

Выбор и проверка предохранителя

Выбирая, какой предохранитель вам нужен, необходимо иметь в виду ряд условий. При выборе новой детали нужно обращаться только к проверенным производителям, отвечающим за качество своей продукции. Желательно проконсультироваться с другими автомобилистами, у которых идентичный авто и нагрузка на электрическую цепь. Это очень важно, так как большинство предохранителей производятся в Китае, где этот процесс никто не контролирует.Из-за некачественной продукции можно испортить не только электронику, но и весь автомобиль. Бывали случаи, когда блок с предохранителями сгорал, но сами предохранители оставались целыми.

Для проверки качества детали нужно спровоцировать короткое замыкание вне автомобиля, а если перегорел предохранитель, значит он качественный и можно брать всю партию для замены поврежденных в своем автомобиле.

Для создания искусственного короткого замыкания необходимо присоединить к концам плавкий предохранитель на проводе, а затем один из них соединить с плюсом, а второй с минусом и подать на них электрический ток с напряжением выше номинального.

Установка дополнительного оборудования

Если вы планируете установить в автомобиль дополнительное оборудование, необходимо выяснить, выдержит ли штатная проводка вашей машины такую ​​нагрузку. Если нет, то для нового оборудования придется проводить отдельную проводку, а номинальный ток предохранителя для него должен быть в полтора раза выше номинального тока в цепи. Для расчета нагрузки можно использовать закон Ома и специальные таблицы.

Как выбрать парктроник?

Парковочные радары сегодня занимают обязательное место в дополнительном оснащении автомобиля.Они по-прежнему конкурируют с камерами заднего вида, но для большинства водителей выбор очевиден — в пользу парктроника. Такие системы не только помогают начинающим водителям освоиться с нюансами вождения в стесненных условиях, но и экономят время опытных автовладельцев, которым необходимо быстро и безопасно припарковаться. Насколько полезным будет решение о выборе этой системы, зависит от ее конфигурации. Пожалуй, самым ответственным компонентом такого радара является датчик парковки, который напрямую фиксирует данные о положении автомобиля относительно сторонних объектов.Поэтому от его выбора зависит эффективность системы в целом.

Датчик в системе парктроника

Работа парктроника современного типа основана на принципе ультразвукового излучения, характеристики которого позволяют определить критическую близость машины к другим транспортным средствам, столбам, бордюрам, деревья и т. д. Датчик в этой системе выполняет роль генератора ультразвуковых волн, также принимающего отраженный импульс. Уже обработанный в центральном контроллере сигнал позволяет рассчитать расстояние до ближайших объектов.Как правило, датчик системы парковки охватывает ограниченную площадь, поэтому в единственном числе практически не используется. Минимальный набор требует 2 датчика, а максимальная конфигурация позволяет установить 8 излучателей на одну сторону. На качество системы влияет не только количество детекторов, но и способ их связи с другими компонентами системы.

Типы парктроника

Основное отличие парктроника заключается в типе установки.В семействах крупных производителей есть врезные и накладные модели. В нише бампера монтируются устройства врезного типа, требующие механических операций с металлом. Для надежной фиксации производители предлагают дополнительные монтажные аксессуары. Например, парктроник ParkMaster в модификации FJ включает в себя резиновый демпфер и улучшенную систему гидроизоляции. Что касается моделей накладного типа, то они крепятся специальной клеевой основой. К преимуществам такого способа установки можно отнести отсутствие необходимости резать бампер.

Датчики различаются по способу передачи сигнала. Существуют проводные и беспроводные модели. Устройства, сообщающиеся с центральным комплексом по проводке, стабильны в работе, но без проводки установка не обойдется. Беспроводной парктроник по понятным причинам установить проще, но многие владельцы таких моделей отмечают влияние сторонних радиопомех на качество передачи сигнала.

Технические характеристики датчика

Одной из ключевых характеристик датчика является его диапазон.Он определяет расстояние, на котором в принципе можно будет зафиксировать расстояние. Приборы с низкими показателями чувствительности имеют зону покрытия около 30-40 см. Премиальные версии по этому показателю могут достигать 120-150 см. Но это не значит, что модели с большой рабочей площадью выгоднее. Они больше подходят для крупногабаритных автомобилей, а для типичной легковушки вполне подойдет детектор с радиусом действия до 50 см. Такие модификации допускают меньше ложных сигналов и не так требовательны к энергоснабжению.Однако существуют и комбинированные схемы установки, при которых задние парктроники имеют увеличенный радиус действия, а передние те же 30 см. Еще одной важной характеристикой является диаметр корпуса. Датчик представляет собой очень компактное устройство, но его конструктивные параметры могут повлиять на будущий способ установки. Стандартные модели имеют средний установочный диаметр около 16-18 мм.

Как выбрать парктроник?

Датчики обычно входят в готовые комплекты с парковочными радарами.Но при желании в него можно включить и датчики сторонних производителей. Для этого необходимо оценить совместимость с системой управления по характеристикам приема сигнала. Далее определяются параметры комплектации конкретной модели – размеры извещателя, форма и наличие защитных оболочек. Желательно, чтобы устройство имело покрытия, защищающие от грязи, влаги и механических ударов. Также следует рассмотреть возможность совмещения с видеокамерой.В частности, задний парктроник можно включить в единую установочную платформу с матрицей, которая также будет выводить видеосигнал на монитор в салоне. Это следует учитывать на этапе покупки. Не игнорируйте эстетический нюанс. Чтобы корпус датчика не выделялся на общем фоне автомобильного экстерьера, необходимо предварительно определиться с цветовой гаммой. В стандартных вариантах производители предлагают серебристые и черные устройства, но есть и другие оттенки — в том числе и заказные.

Оптимальное количество датчиков

Чем больше сенсорных элементов, тем выше охват «слепых» зон и, соответственно, ниже риск столкновения. С другой стороны, 6-8 излучателей повышают чувствительность системы, а вместе с ней и вероятность ложных сигналов. Поэтому при выборе важно соблюдать баланс, определяемый потребностями самого водителя. Минимальный набор из 2-х датчиков позволит легко перемещаться рядом с соседними бамперами и бордюрами. Оптимальная комплектация, в которой поставляется парковочный радар – 4 датчика на задней стороне с 2 датчиками спереди.В этом случае будет возможна безопасная параллельная парковка.

Производители

Сегмент достаточно насыщен, так как в нем участвуют практически все компании, производящие электронику для автомобилей. Лидерами являются BlackView, ParkCity и SHO-ME. Также можно выделить парктроник ParkMaster, который даже в недорогих версиях имеет широкую зону покрытия и надежную защиту от помех. Стоимость продукции этих марок варьируется от 700 до 1500 рублей. средний.

Заключение

Успех парковочных радаров с датчиками объясняется тем, что на рынке почти нет альтернативных решений с такой степенью эффективности.Однако в комплексе парктроника существует конкуренция между отдельными компонентами. Замените датчик парковки на электромагнитную ленту.
