Предохранители и реле Renault Megane 2, схема и описание

Рассматриваем автомобиль Renault Megane 2, выпущенные в 2002, 2003, 2004, 2005, 2006, 2006, 2007, 2008, 2009 годах. В кузовах седан, хетчбек, универсал с бензиновыми и дизельными двигателями.

Предохранители и реле под капотом Рено Меган 2

Блок плавких вставок на АКБ

Схема блока на АКБ Рено Меган 2

Описание

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, генератор, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок Рено Меган 2

Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.

В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

• снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
• откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
• в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Схема блока предохранителей под капотом Рено Меган 2 вариант 1

Описание

Схема блока предохранителей под капотом Рено Меган 2 вариант 2

Описание

Блок силовых предохранителей Рено Меган 2

Силовые предохранители расположены над коммутационным блоком

Схема силовых предохранителей Рено Меган 2

Описание

Дополнительные предохранители Рено Меган 2

Рядом с блоком силовых предохранителей, в зависимости от комплектации, могут устанавливаться дополнительные предохранители.

Схема дополнительных предохранителей Рено Меган 2

Описание

Предохранители и реле в салоне Рено Меган 2

Монтажный блок в салоне размещен в нижней части панели управления со стороны водителя. На внутренней стороне есть схема блока.

Схема блока предохранителей в салоне Рено Меган 2

Описание

Под панелью отдельные реле могут устанавливаться вне данного блока, например на держателе педали акселератора №1524 – 40А – Подсветка стоп-сигналов, управляемая ЭБУ ESP или реле дополнительного нагрева — с левой стороны блока вентилятора салона.

схемы блока реле под капотом, где находятся

Основные предохранители Renault Megane 2 разнесены на 4 части. Три находится внутри моторного отсека. Четвертый устанавливается в салоне. Все плавкие вставки и релейные переключатели предназначены для защиты силовых цепей и управляющих магистралей электронного оборудования.

Меган 2 поколения выпускается с 2003 года, но дальнейшее описание монтажных блоков приведено на авто 2007 г производства. Данные актуальны для модификаций универсал, седан и хэтчбек.

Содержание

• 1 Блок предохранителей Меган 2 в салоне
• 2 Предохранители Меган 2 под капотом
• 3 Распиновка блока
• 4 Схема предохранителей
  • 4.1 Где находится предохранитель кондиционера
  • 4.2 Бензонасос
  • 4.3 Предохранитель прикуривателя
  • 4.4 Стартер
  • 4.5 Предохранитель печки: где находится
  • 4.6 Вентилятор
  • 4.7 Дворники
  • 4.8 Где стоит предохранитель ближнего света
  • 4. 9 Предохранитель плюсовой клеммы
  • 4.10 Предохранители аккумулятора
  • 4.11 Стеклоподъемник
  • 4.12 Предохранитель заднего хода
  • 4.13 Габариты
  • 4.14 Предохранитель АБС
  • 4.15 Предохранитель замка багажника
  • 4.16 Меган 2: предохранитель омывателя стекла
  • 4.17 Стоп-сигнал
  • 4.18 Приборная панель
  • 4.19 Противотуманные фары
  • 4.20 Поворотники
  • 4.21 Климат-контроль
  • 4.22 Селектор АКПП
  • 4.23 Магнитола
  • 4.24 Отопитель
  • 4.25 Предохранитель зеркал
  • 4.26 Подсветка номера
• 5 Реле Меган 2
  • 5.1 Реле кондиционера
  • 5.2 Топливный насос
  • 5.3 Реле стартера
  • 5.4 Реле вентилятора охлаждения
  • 5.5 Реле дворников
  • 5.6 Реле ближнего света
  • 5.7 Реле стеклоподъемника
  • 5.8 Стеклоочиститель
  • 5.9 Регулятор генератора
  • 5.10 Реле свечей накала
  • 5.11 Меган 2 —главное реле: где находится
  • 5.12 Реле зарядки
• 6 Как снять блок предохранителей
• 7 Смена предохранителей
• 8 Ремонт блока
• 9 Основные этапы замены неисправных предохранителей
• 10 Итог

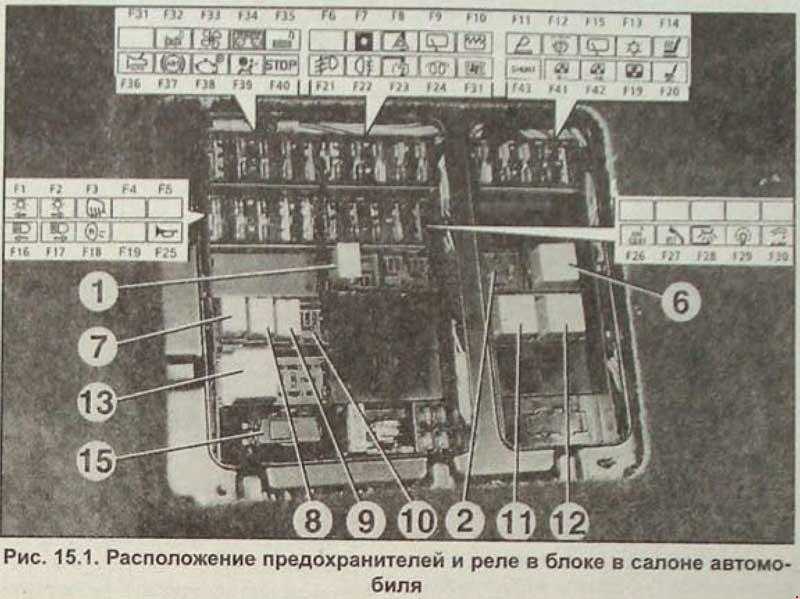

Блок предохранителей Меган 2 в салоне

Модуль устанавливается в левой части приборки. Чтобы добраться до узла потребуется снять защитный кожух.

На фото показана панелька машин, выпускавшихся с 2005 по 2008 год. Независимо от модификации и комплектации авто, расположение узла остается неизменным. Единственное, что может разниться – последовательность установки элементов.

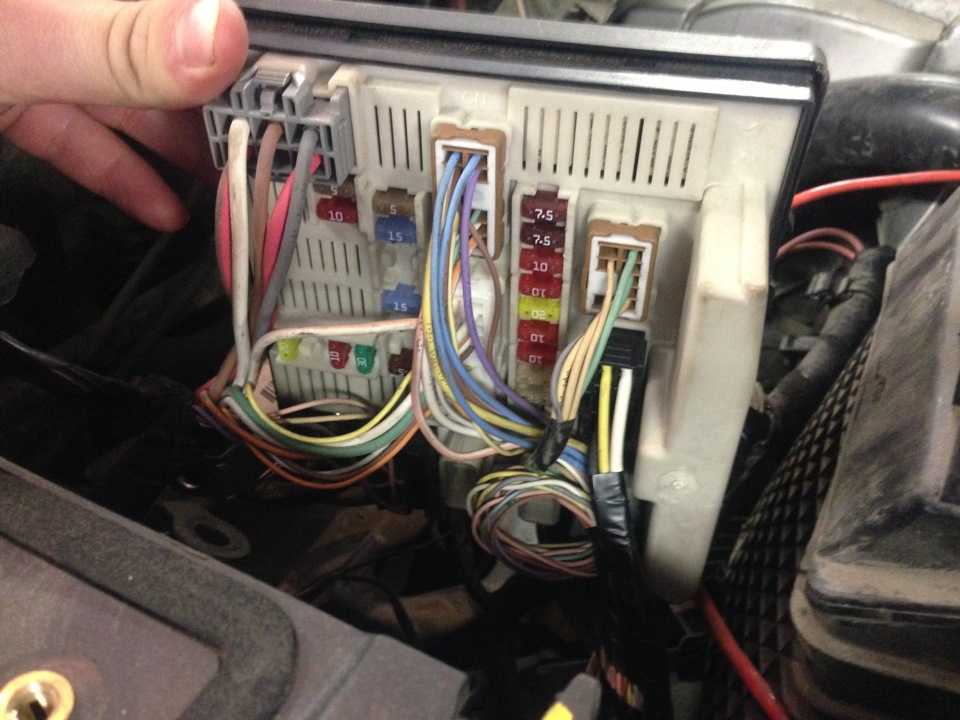

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.

Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.

Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Распиновка блока

На мегане 2 фазы в полном виде не приведена в сервисных руководствах. Это связано с тем, что схемы электрооборудования изображаются частично. Здесь присутствует только отдельный элемент конструкции с соответствующим предохранителем.

Чтобы определить распиновку конкретного плавкого элемента, потребуется изучить схему обслуживаемого прибора.

Схема предохранителей

На фото выше приведена схема установки вставок салонного блока. Подобное расположение актуально для большинства автомобилей, претерпевших рестайлинг 2008-2009 года. Также обозначение подходит для отдельных машин с 2004 г выпуска.

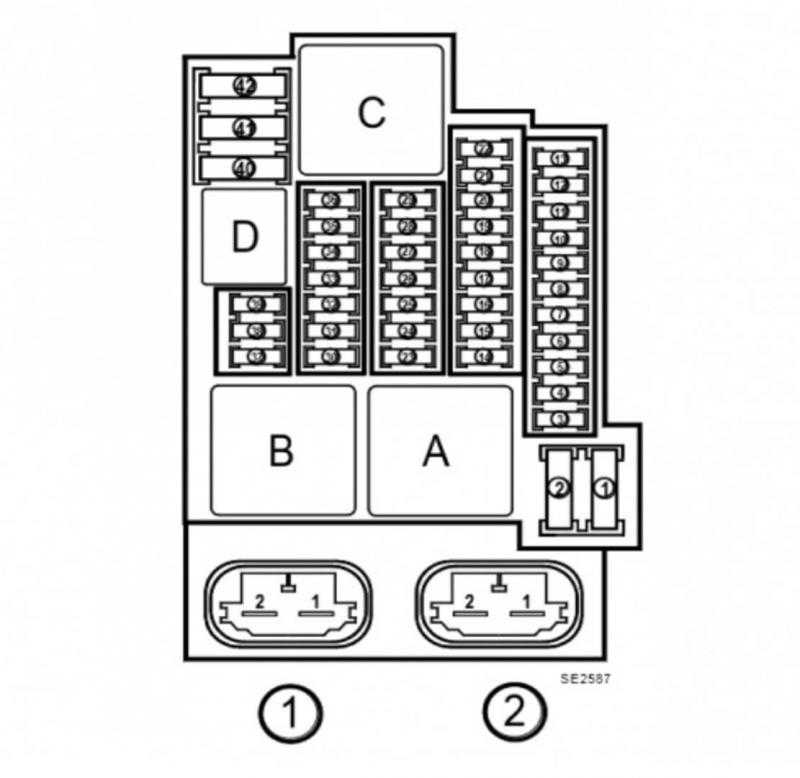

Далее изображена электрическая схема основного блока под капотом машины.

Для удобства восприятия, полная расшифровка предохранителей модулей приведена в подпунктах ниже.

Где находится предохранитель кондиционера

Система кондиционирования воздуха на авто типа дизель и бензин не отличается по конструкции. За работу сложного блока отвечает несколько плавких элементов одновременно.

Магистраль активации управления агрегатом проходит через 1 гнездо моторного модуля. Муфта компрессора запитана от предохранителя 16, находящегося рядом. Органы управления защищены вставкой 10, смонтированной в салоне, а силовая линия привода работает от элемента 19 под приборкой.

Бензонасос

Питание топливного насоса выполнено особым образом. В линии нет предохранителей, их роль выполняет ЭБУ двигателя. Если пропало питание установки, искать причину следует именно здесь.

Предохранитель прикуривателя

На версиях типа классик, если не работает только розетка, причину следует искать от элемента 7 в салоне машины. Некоторые автомобилисты устанавливают дополнительный агрегат с прямой магистралью от АКБ.

Стартер

Из общего ряда приборов выделяется предохранитель управляющей магистрали. Его следует искать под капотом возле аккумулятора. Следует учитывать, что деталь в большинстве комплектаций отличается по месту установки. Некоторые модификации вовсе не имеют подобного элемента – присутствует только реле, питаемое через замок зажигания.

Если вставка постоянно перегорает, причину следует искать в стартере.

Предохранитель печки: где находится

В комплектациях без системы кондиционирования, защита моторчика печки устанавливается под приборкой на позиции 19.

Вентилятор

Информация по обдуву отопителя указана выше. Для кулера радиатора питание подается от силового элемента 18 в моторной области авто. Вставка отвечает за обе скорости вращения привода (при наличии таковых).

Дворники

Силовая линия переднего дворника работает от вставки 22. Реле прерывателя обычно монтируется возле привода.

Где стоит предохранитель ближнего света

С лампами не все так просто. Здесь присутствует тройная магистраль. Предохранитель 4 подает питание на правый блок, вставки 5 и 7 ответственны за левый борт машины.

Подобное расположение актуально по причине повышенной сложности конструкции оптических элементов.

Предохранитель плюсовой клеммы

Это вставка повышенного номинала. Деталь обычно монтируется на самой клемме под номером 1. В некоторых версиях автомобиля место установки элемента может незначительно отличаться.

Предохранители аккумулятора

Монтируется в том же месте на второй позиции. Аналогично область монтажа может разниться в разных поколениях и комплектациях транспортного средства.

Стеклоподъемник

Питание системы кнопок выполнено на одной магистрали. Линию обслуживает предохранитель 7 салонного блока. Немного ниже, под номером 20 смонтирован и силовой элемент моторов — №20.

Предохранитель заднего хода

Лампы защищены вставкой 14 салонного блока. Автомобилисты переносят элемент из монтажной панели под приборную доску. Обычно это связано с серьезными неполадками в электрике и последующим низкокачественным ремонтом.

Габариты

Огни левого борта запитаны от салонного предохранителя №1. Освещение по правой стороне обслуживается вставкой 7.

Предохранитель АБС

Контроллер управления устройством запитан от №19. Работоспособность приводов и датчиков ABS зависит от элемента 5, смонтированного в силовом блоке на клемме аккумулятора.

Предохранитель замка багажника

На версии седан за запирание крышки грузового отсека отвечает вставка 6, установленная под приборкой со стороны водителя.

Меган 2: предохранитель омывателя стекла

Стеклоомыватель лобовухт – простое устройство. За питание моторчика отвечает элемент 10, установленный в модуле приборки.

Стоп-сигнал

Запитан от предохранителя 11 в салоне машины. Для получения доступа к панели потребуется снять защитную накладку.

Приборная панель

Индикация и работа контролируется предохранителем 15, установленным в моторной части.

Противотуманные фары

При наличии на машине ПТФ, под капотом устанавливается предохранитель 6 в основном блоке. Питание противотуманок выполнено для правой и левой стороны машины на одной магистрали.

Поворотники

Система включения поворотов и аварийной сигнализации входит в модуль комфорта автомобиля. В отдельных комплектациях, предохранители монтируются под приборкой на пустых гнездах.

Климат-контроль

Климатическая установка аналогично контролируется блоком комфорта. В первых модификациях, предохранители ставились на местах, отведенных для кондиционера.

Селектор АКПП

Индикатор положения автомата запитан от вставки 10 в салоне машины. Электроника селектора работает от элемента 12.

Магнитола

Штатная акустическая система подведена к предохранителю 10 салонного модуля. Отдельные автолюбители при монтаже доработанной магнитолы и динамиков проводят отдельные магистрали от аккумуляторной батареи. Расположение вставки верно только в случае с заводским проигрывателем.

Отопитель

О предохранителях системы подогрева салона указано выше.

Предохранитель зеркал

Система нагревателей зеркал внешнего вида выполнена на одной ветке проводки для обеих сторон машины. За работу теннов отвечает вставка 8 в салоне.

Аналогичное исполнение на приводах регулировки ЗВВ. Сервоприводы питаются через предохранитель 15, смонтированный под приборкой.

Подсветка номера

Освещение знака подключено к общей системе габаритных огней. Если прибор не работает, причину следует искать в указанной цепи.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Реле кондиционера

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле вентилятора охлаждения

Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле ближнего света

Устанавливаются на головной оптике с тыльной стороны

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Регулятор генератора

Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.

Реле свечей накала

Активируются благодаря реле №1 и 3, установленным под аккумулятором.

Меган 2 —главное реле: где находится

ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.

Реле зарядки

Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.

Как снять блок предохранителей

С салонным модулем можно разобраться просто. Для демонтажа устройства потребуется выполнить процедуру.

1. Обесточить автомобиль.
2. Вскрыть крышку монтажного блока и найти пластиковые клипсы креплений.
3. Отжав фиксаторы, следует аккуратно потянуть на себя модуль и вынуть его с посадочного места.
4. Далее необходимо перевернуть блок и разъединить контактную группу устройства.

В принципе на этом все.

С монтажным блоком под капотом все сложнее. Непонятно чем руководствовались инженеры при продумывании конфигурации устройства. Единственное ясно, что разобрать всю эту архитектуру проблематично.

1. Полностью обесточить машину.
2. Снять батарею со своего места.
3. Далее нужно демонтировать пластмассовый фиксатор проводки.

1. Дальше потребуется отсоединить всю проводку и клеммы, мешающие демонтировать поддон аккумулятора.
2. После этого, открывается крышка самого монтажного блока.

1. После того как защита снята, вооружаемся торксами и откручиваем винтики креплений модуля.
2. После этого следует вынуть сборку монтажного блока из основного пластикового корпуса.

1. Дальше отключаются все провода, колодки и клеммы от сборки.

Смена предохранителей

Как добраться до элементов, уже написано выше. Замена самой плавкой вставки также выполняется по определенному алгоритму.

1. Определить перегоревший предохранитель.
2. Используя специальные щипцы или пинцет вынуть поврежденную деталь с посадочного места и установить вместо нее новую.

Категорически запрещено вытягивать предохранители голыми руками, раскачивая их. Так можно отломать тонкую ножку детали.

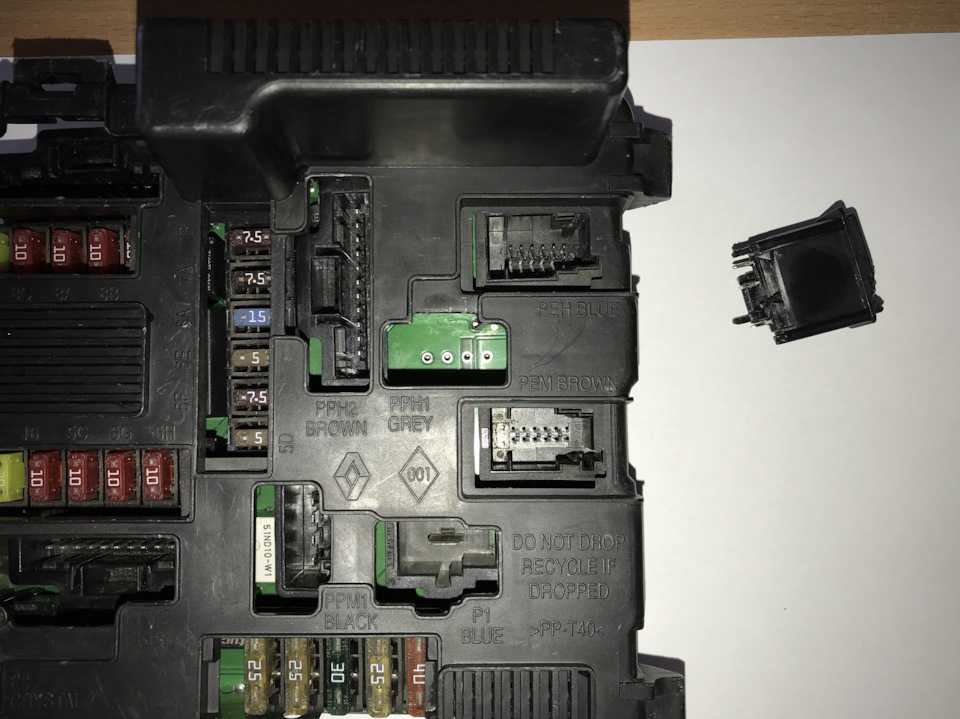

Ремонт блока

После снятия модуля можно определить – предусмотрел ли изготовитель возможность его ремонта. Если устройство перегорело или механически повреждено, его восстановление может обойтись дороже, чем покупка исправной детали.

Основные этапы замены неисправных предохранителей

Обычно процедура выглядит так.

1. Определить неисправный прибор.
2. Разобрать монтажный блок и найти нужный предохранитель.
3. Вынуть поврежденный элемент из посадочного гнезда.
4. Собрать конструкцию в обратном порядке.

Итог

Предохранители и реле Мегана 2 эффективны в защите электронного оборудования. Единственный недочет конструкции – сложность обслуживания устройства.

Оставить отзыв

Купить подержанный и восстановленный блок предохранителей Renault Megane в Breakeryard

• Перечисленные позиции
• Подробнее о Блок предохранителей Renault Megane

Найдите запчасти для вашего автомобиля

Что вы ищете?

Введите вашу регистрацию

Сортировать по

Релевантность

Цена от низшей к высокой

Цена от возрастающей к низшей

Страниц

• 1
• 2
• 3
• следующий ›
• последняя »

Подержанный блок предохранителей Renault Megane

Все подержанные блоки предохранителей Renault Megane, представленные на Breakeryard.com, являются проверенными, оригинальными (OEM) деталями производителя и поставляются с 14-дневной гарантией возврата денег. Breakeryard.com предлагает дешевые новые автозапчасти OES или автозапчасти по сниженным ценам или бывшие в употреблении автозапчасти OEM до 80% дешевле, чем цены основных дилеров на Renault Megane от премиальных авторазборочных станций со всей Великобритании.

О блоке предохранителей

Блок предохранителей Megane Renault предназначен для размещения, соединения и защиты электрических и электронных компонентов автомобиля с помощью предохранителей. К ним относятся главный компьютер, двигатель, трансмиссия, фары, дворники и все электрические компоненты.

Панель содержит ряд предохранителей разного номинала, которые перегорают, если возникает проблема в электрической части или системе, вызвавшая короткое замыкание. Выявление причины можно проследить, поскольку каждый предохранитель связан с определенным компонентом, электрической частью или частью автомобиля. Иногда проблема может заключаться в самой панели, и она может нуждаться в замене.

Блок предохранителей обычно расположен под передней консолью над передними пространствами для ног или в перчаточном ящике. Он содержит набор предохранителей разного номинала, предназначенных для срабатывания при превышении установленной силы тока. Предохранители обычно имеют номиналы 5, 10, 15, 20, 25 и 30 ампер. Предохранители имеют цветовую маркировку, и вы должны заменить перегоревшие предохранители того же номинала на панели блока предохранителей. Цветовые коды: зеленый для 5 ампер, красный для 10 ампер, синий для 15 ампер, желтый для 20 ампер, прозрачный для 25 ампер и зеленый для 30 ампер.

Сменный блок предохранителей должен соответствовать оригинальному, чтобы обеспечить правильную замену проводки и количество предохранителей, необходимых для конкретной марки и модели. Блок предохранителей Megane Renault — идеальная сменная деталь, специально разработанная для марки и модели вашего автомобиля.

Renault Megane мелочи

• Их трудно найти и дорого купить, но в мире есть несколько автомобилей Renault Sport Edition Phase 1 Renault Megane. Их было выпущено не так много (официальные данные разнятся), и линейка была снята с производства, поэтому, если у вас есть такой в ​​гараже, он, вероятно, стоит мяты.
• Renault Megane I получил четыре звезды по результатам краш-тестов Euro NCAP и статус «лучший в своем классе».
• Renault Megane II сильно отличался от модели первого поколения. Выпущенное в 2002 году второе поколение Megane имеет очень мало общего со своим предшественником.
• Версия Renault Megane четвертого поколения была запущена в 2016 году, и главный дизайнер Renault Лоренс Ван ден Акер сказал, что у него «… латинская кожа и немецкое сердце».
• Renault Megane RS был первым автомобилем Megane с системой управления четырьмя колесами.

E-GUIDE.RENAULT.COM / Megane-E / ПРЕДОХРАНИТЕЛИ

Блок предохранителей

Если какой-либо электрический компонент не работает, проверьте состояние предохранителей.

Предохранители доступны за отсеком для хранения A. Откройте дверцу отсека для хранения A с помощью кнопки открытия 1.

После открытия поверните упоры 2 на четверть оборота (движения B и C), чтобы снять их.

Отсоедините 3 провода, чтобы открыть дверцу отсека для хранения и получить доступ к блоку предохранителей.

Наклоните дверцу отсека для хранения A вниз до упора.

У вас есть прямой доступ к отсеку предохранителей 4.

Пинцет 5

Извлеките предохранитель с помощью пинцета 5, расположенного на пластине предохранителя.

Чтобы извлечь предохранитель из пинцета, сдвиньте предохранитель в сторону.

Не рекомендуется использовать свободное расположение предохранителей.

В соответствии с местным законодательством или в качестве меры предосторожности:

Получите аварийный комплект, содержащий комплект запасных ламп и предохранителей, у официального дилера.

Проверьте соответствующий предохранитель и замените его, при необходимости, предохранителем того же номинала .

Если установлен предохранитель со слишком высоким номиналом, это может привести к перегреву электрической цепи (опасность возгорания) в случае, если элемент оборудования потребляет чрезмерный ток.

Назначение предохранителей

(наличие того или иного предохранителя зависит от уровня комплектации автомобиля)

Используйте этикетку с указанием предохранителей в отделении для хранения, чтобы идентифицировать предохранители.
