Схема освещения салона Лачетти
Автор Андрей На чтение 5 мин Опубликовано Обновлено
Содержание
- 1) БЕЗ ЛЮКА В КРЫШЕ И С ЗАТЕМНЕНИЕМ
- 2) C ЛЮКОМ В КРЫШЕ И ЗАТЕМНЕНИЕМ
- 3) БЕЗ ЛЮКА В КРЫШЕ И БЕЗ ЗАТЕМНЕНИЯ
- 4) C ЛЮКОМ В КРЫШЕ И БЕЗ ЗАТЕМНЕНИЯ
Схема цепи освещения салона автомобиля Шевроле Лачетти
1) БЕЗ ЛЮКА В КРЫШЕ И С ЗАТЕМНЕНИЕМ
Перевод обозначений на схемах >>>
Как читать электрические схемы >>>
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | ПОЛОЖЕНИЕ РАЗЪЁМА | |
| С102 (контакт 11, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
| С204 (контакт 8, белый) | Крыша — кузов (без датчика дождя) | Левая часть пространства для ног водителя |
| С204 (контакт 14, белый) | Крыша — кузов (с датчиком дождя) | Левая часть пространства для ног водителя |
| С404 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С405 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С406 (контакт 6, белый) | Удл. задней двери — задняя дверь | С левой стороны рядом с двигателем заднего стеклоочистителя |
| S301 (син.) | Кузов | Левая часть пространства для ног водителя |
| G205 | КРЫША | Внутренняя сторона передней стойки со стороны водителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в.
РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КРЫША
г. КОНТАКТНАЯ КОЛОДКА
S301 (СЕДАН)
S301 (ХЭТЧБЭК)
S301 (УНИВЕРСАЛ)
2) C ЛЮКОМ В КРЫШЕ И ЗАТЕМНЕНИЕМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 11, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
| С204 (контакт 14, белый) | Крыша — кузов (с датчиком дождя) | Левая часть пространства для ног водителя |
| С204 (контакт 8, белый) | Крыша — кузов (без датчика дождя) | Левая часть пространства для ног водителя |
| С404 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С405 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С406 (контакт 6, белый) | Удл. задней двери — задняя дверь | С левой стороны рядом с двигателем заднего стеклоочистителя |
| S301 (син.) | Кузов | Левая часть пространства для ног водителя |
| G205 | КРЫША | Внутренняя сторона передней стойки со стороны водителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в.
РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КРЫША
г. КОНТАКТНАЯ КОЛОДКА
S301 (СЕДАН)
S301 (ХЭТЧБЭК)
S301 (УНИВЕРСАЛ)
3) БЕЗ ЛЮКА В КРЫШЕ И БЕЗ ЗАТЕМНЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 11, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) | Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели |
| С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
| С204 (контакт 14, белый) | Крыша — кузов (с датчиком дождя) | Левая часть пространства для ног водителя |
| С204 (контакт 8, белый) | Крыша — кузов (без датчика дождя) | Левая часть пространства для ног водителя |
| С404 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| Удл. задней двери — кузов | Внутренняя сторона левой задней стойки | |
| С406 (контакт 6, белый) | Удл. задней двери — задняя дверь | С левой стороны рядом с двигателем заднего стеклоочистителя |
| S301 (син.) | Кузов | Левая часть пространства для ног водителя |
| G205 | КРЫША | Внутренняя сторона передней стойки со стороны водителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в.
РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КРЫША
г. КОНТАКТНАЯ КОЛОДКА
S301 (СЕДАН)
S301 (ХЭТЧБЭК)
S301 (УНИВЕРСАЛ)
4) C ЛЮКОМ В КРЫШЕ И БЕЗ ЗАТЕМНЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 11, белый) | Кузов — блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| Приборная панель — блок предохранителей на приборной панели | Блок предохранителей на приборной панели | |
| С202 (контакт 89, белый) | Приборная панель — кузов | Левая часть пространства для ног водителя |
| С204 (контакт 14, белый) | Крыша — кузов (с датчиком дождя) | Левая часть пространства для ног водителя |
| С204 (контакт 8, белый) | Крыша — кузов (без датчика дождя) | Левая часть пространства для ног водителя |
| С404 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С405 (контакт 8, белый) | Удл. задней двери — кузов | Внутренняя сторона левой задней стойки |
| С406 (контакт 6, белый) | Удл. задней двери — задняя дверь | С левой стороны рядом с двигателем заднего стеклоочистителя |
| S301 (син.) | Кузов | Левая часть пространства для ног водителя |
| G205 | КРЫША | Внутренняя сторона передней стойки со стороны водителя |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в.
РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КРЫША
г. КОНТАКТНАЯ КОЛОДКА
S301 (СЕДАН)
S301 (ХЭТЧБЭК)
S301 (УНИВЕРСАЛ)
Освещение и подсветка салона, багажника
Выключатель в дверной раме
Снятие
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять винт и выключатель в дверной раме.
- Отсоединить электрический разъем.
увеличить обозначения
Установка
- Подсоединить электрический разъем.
- Установить выключатель в дверной раме с помощью винта.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Затянуть винт выключателя в дверной раме с усилием 4 Н•м (35 фунт-дюймов).
увеличить обозначения

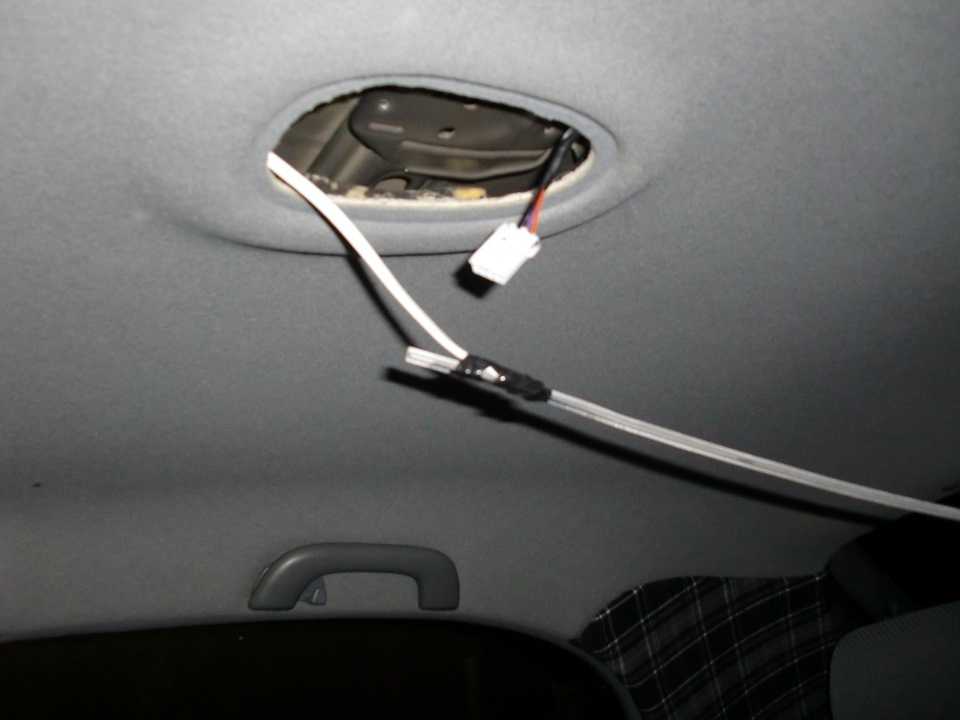

Центральный плафон освещения салона
Снятие
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Поддеть линзы центрального плафона освещения салона, вставив отвертку в углубление по краю линз.
- Снять винты и корпус центрального плафона освещения салона с обивки потолка салона.
- Отсоединить электрический разъем.
- Снять лампу.
увеличить обозначения
Установка
- Установить новую лампу.
- Подсоединить электрический разъем.
- Установить корпус центрального плафона освещения салона в обивку потолка салона с помощью винтов.
- Надеть линзы центрального плафона освещения салона на корпус.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Плафон индивидуального освещения
Снятие
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Поддеть линзы плафона индивидуального освещения.
- Снять винты и плафон индивидуального освещения.
- Отсоединить электрический разъем.
увеличить обозначения
Установка
- Подсоединить электрический разъем.
- Установить плафон индивидуального освещения с помощью винтов.
- Установить линзы плафона индивидуального освещения.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
Затянуть винты плафона индивидуального освещения с усилием 1,5 Н•м (13 фунт-дюймов).
увеличить обозначения
Фонарь освещения багажника
Снятие
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять фонарь освещения багажника.
- Отсоединить электрический разъем.
- Снять лампу.
увеличить обозначения
Установка
- Установить новую лампу.
- Подсоединить электрический разъем.
- Установить фонарь освещения багажника.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
увеличить обозначения
Подсветка пепельницы и прикуривателя
Снятие
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять кожух лампы.
- Извлечь лампу из кожуха.
увеличить обозначения
Установка
- Установить заменяющую лампу в кожух лампы.
- Установить кожух лампы.
- Присоедините провод к отрицательному выводу аккумуляторной батареи.
