не качает топливный насос, как проверить неисправности +видео

Содержание

  • Виды бензонасосов автомобилей ВАЗ 2106/07

  • Диагностика работоспособности

  • Ремонт бензонасоса

    • Бензонасос не качает

    • Замена штока

    • Чистка бензонасоса

    • Использование ремкомплекта

    • Видео: ремонт бензонасоса ВАЗ 2106/07

  • Замена бензонасоса ВАЗ 2106/07

    • Демонтаж насоса

    • Установка насоса

    • Видео: замена бензонасоса ВАЗ 2106/07

В рейтинге наиболее капризных узлов автомобиля топливный насос занимает одно из первых мест. Поэтому любому автолюбителю необходимо знать основы диагностики работоспособности насоса и порядок действий при его ремонте и замене.

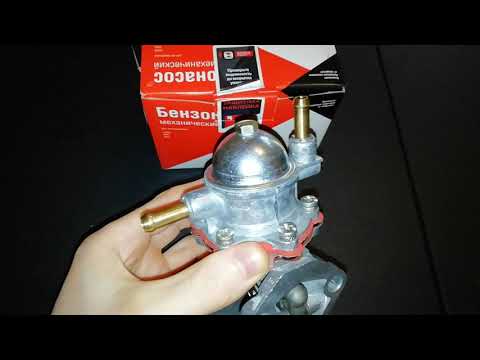

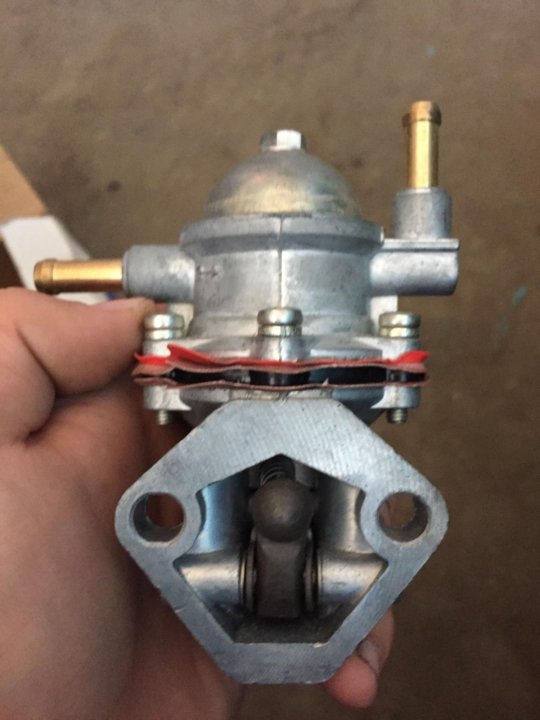

Виды бензонасосов автомобилей ВАЗ 2106/07

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ (Димитровградского автоагрегатного завода). Основное назначение насоса — подавать бензин к карбюратору в нужных объёмах. Основу насоса составляет привод с диафрагмами, а устойчивая работа обеспечивается за счёт одновременного использования трёх диафрагм. Производительность бензонасосов ДААЗ на свободный слив может достигать 60 литров в час.

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ

На более современные модели ВАЗ устанавливаются бензонасосы «Пекар» (Санкт-Петербург). Производительность у них та же, но повышенная герметичность и устойчивость мембран к воздействию масла и топлива делают работу насоса более эффективной.

На современных моделях ВАЗ установлены бензонасосы «Пекар»

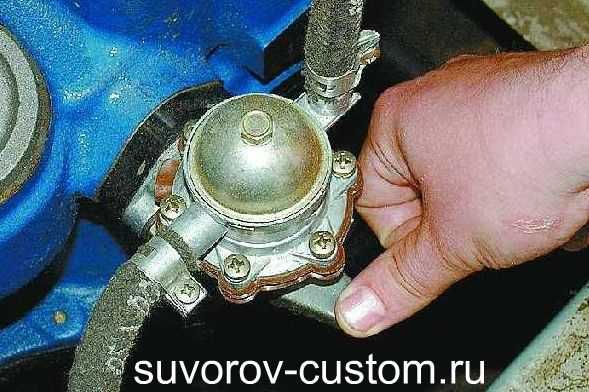

Бензонасос ВАЗ 2106/07 находится в подкапотном пространстве. Он крепится к блоку цилиндров двигателя. Удобное расположение позволяет легко демонтировать и установить насос даже неопытному автолюбителю.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

  • существенное снижение подачи топлива в карбюратор;
  • уменьшение производительности двигателя;
  • рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

Работы выполняются в следующей последовательности.

  1. На автомобиле с холодным двигателем открывается капот.

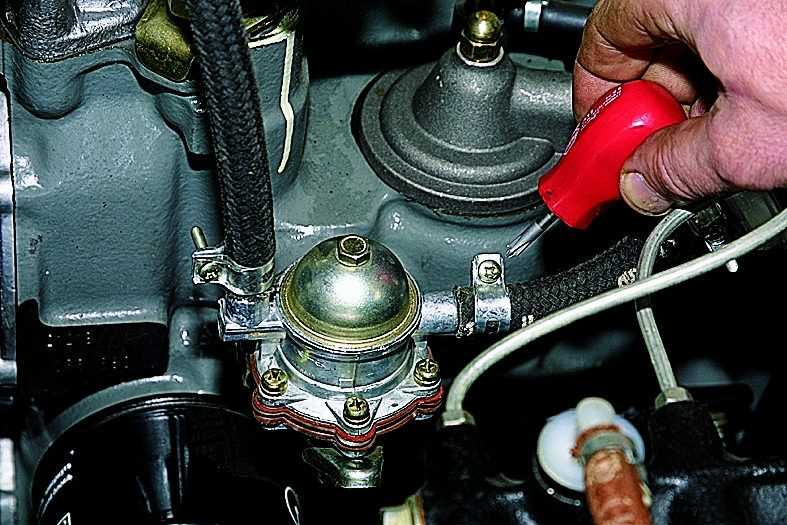

  2. Отвёрткой ослабляется хомут крепления входного патрубка насоса.

    Отвёрткой ослабляется хомут крепления входного патрубка

  3. Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).

  4. Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.

  5. Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

  • рожковый ключ на 13;

  • плоская отвёртка;

  • две обычные школьные линейки;

  • чистая ёмкость для слива бензина.

Демонтаж насоса осуществляется следующим образом.

  1. Открывается капот.

  2. Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.

  3. Снимается шланг подачи топлива.

    С бензонасоса снимается шланг подачи топлива

  4. От корпуса насоса отсоединяется топливная магистраль.

  5. В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).

  6. Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.

  7. Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Бензонасос не качает

Основным признаком неисправности бензонасоса является отсутствие давления в топливной системе. Причинами этого может быть:

  • износ деталей;

  • повреждения диафрагмы;

  • сильное растяжение пружинки;

  • загрязнение клапанов;

  • засорение сеточки фильтра;

  • потеря герметичности насоса.

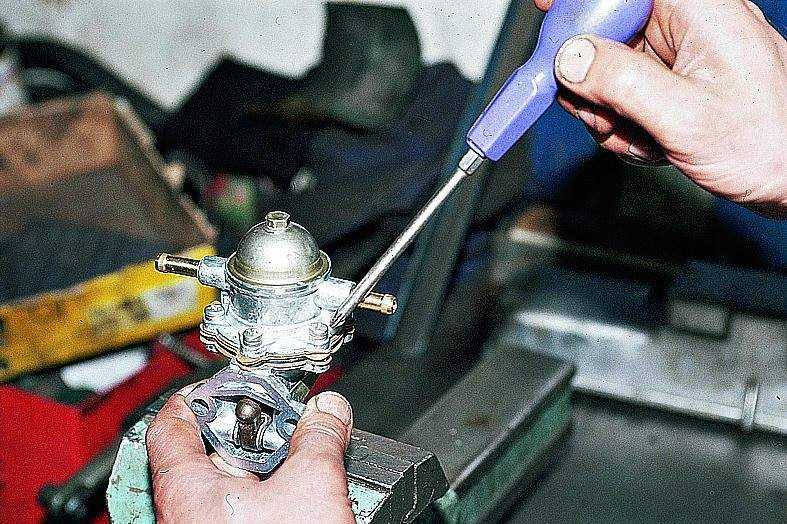

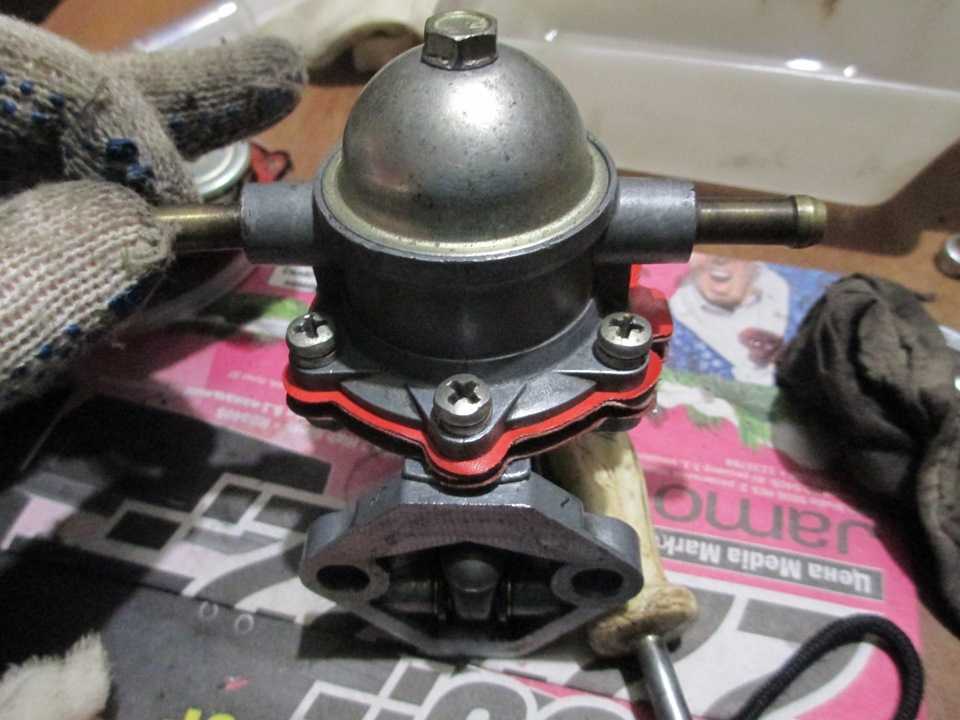

В любом случае потребуется снять насос и, используя плоскую отвёртку, разобрать его.

При ремонте бензонасоса его следует снять и разобрать

Замена штока

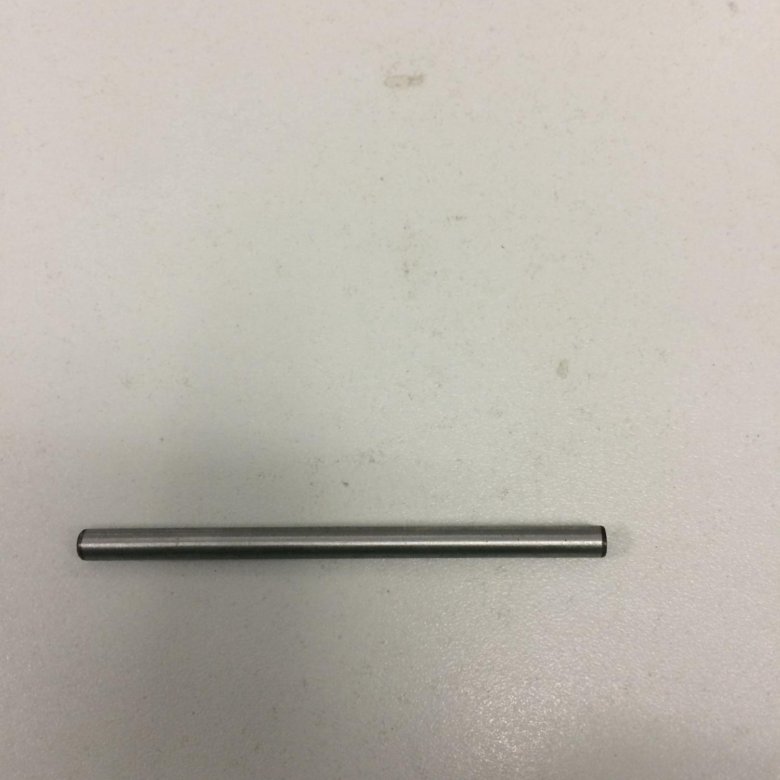

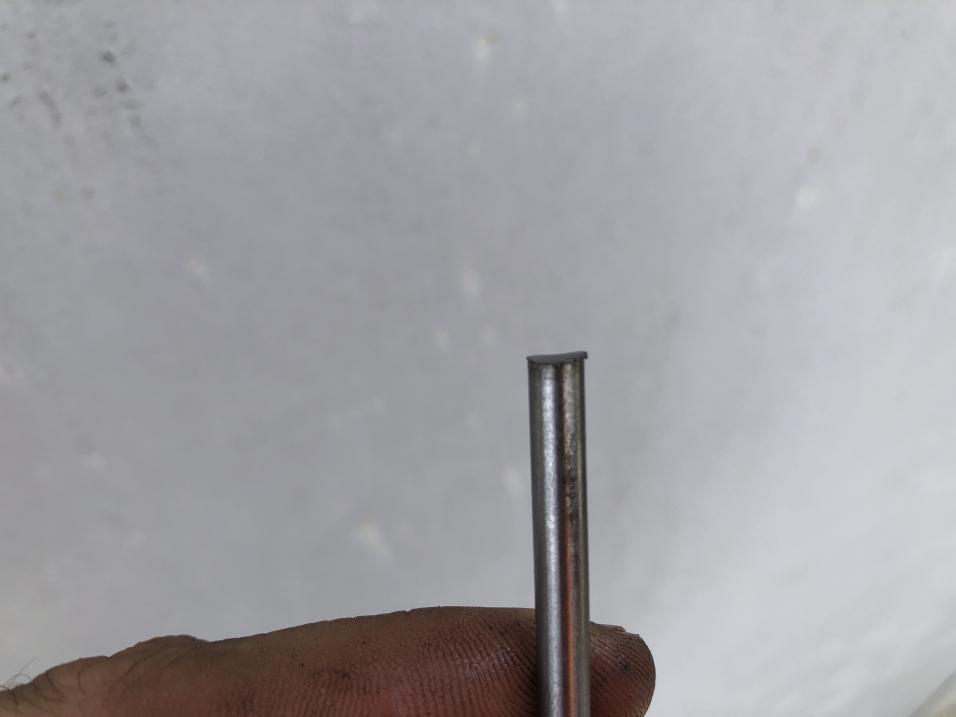

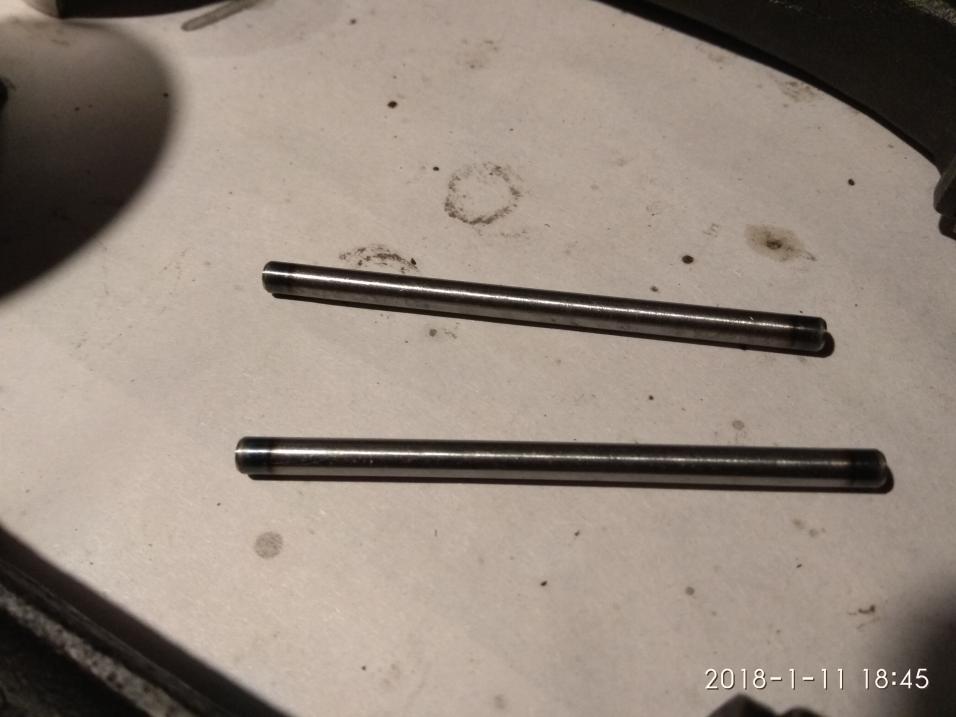

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

При замене штока необходимо правильно отрегулировать длину его выступа

Чистка бензонасоса

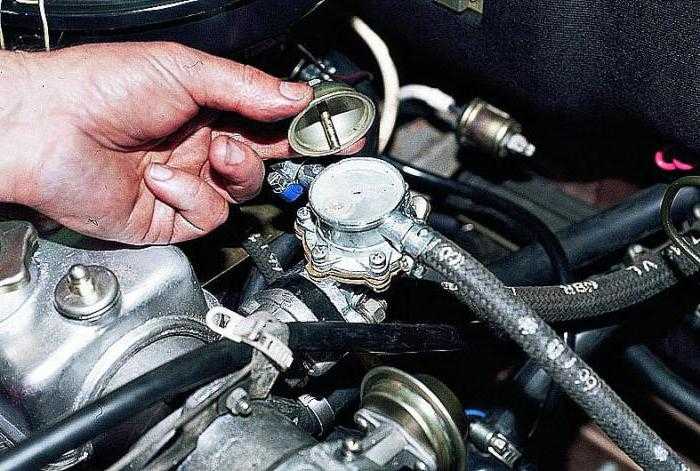

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Причиной загрязнения сетки часто является некачественный бензин

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

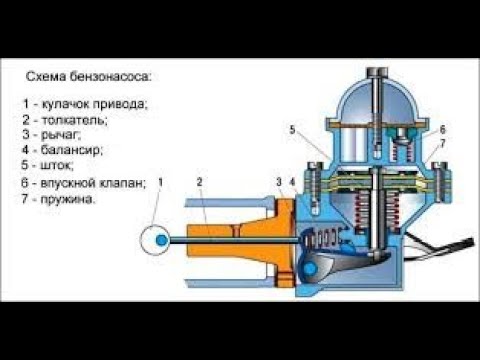

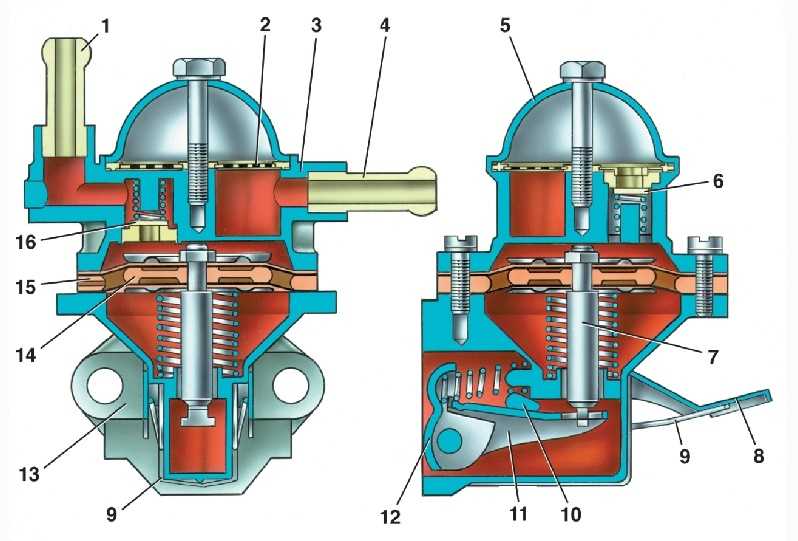

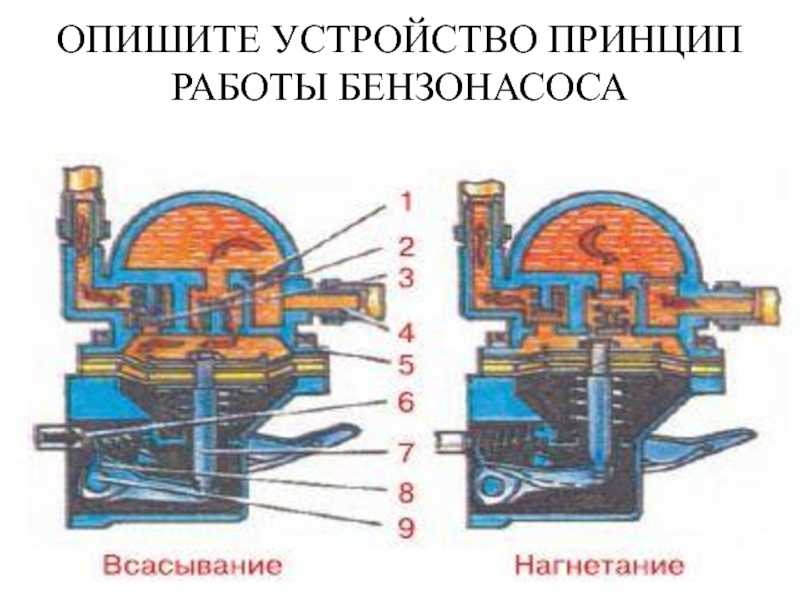

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

В состав ремкомплекта бензонасоса входит пружинка диафрагмы, сама диафрагма и заглушки

Видео: ремонт бензонасоса ВАЗ 2106/07

Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

  • при сильном износе его элементов, не подлежащих замене;
  • для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

Демонтаж насоса

Демонтаж старого насоса во избежание ожогов проводится на холодном двигателе. Выполняются следующие действия:

  1. Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.

  2. Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается

    Ослабляются хомуты и отсоединяются шланги подачи топлива

    .

  3. Под образовавшиеся отверстия подставляется ёмкость для слива топлива.

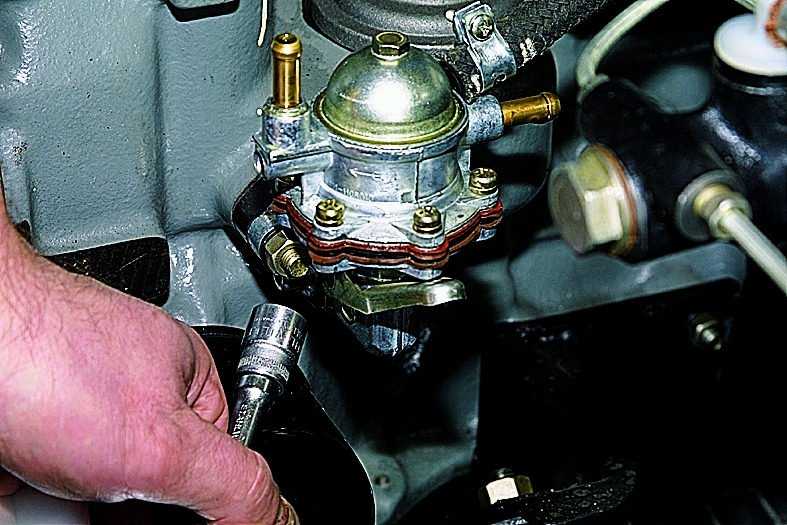

  4. Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.

  5. Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

  1. Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.

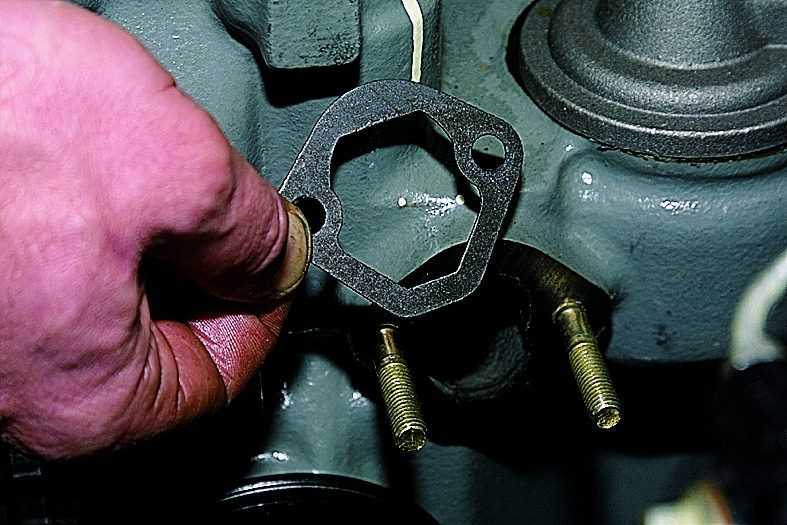

  2. На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
  3. Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
  4. Подсоединяются два шланга подачи топлива.
  5. Запускается двигатель и проверяется работоспособность насоса.

Видео: замена бензонасоса ВАЗ 2106/07

Ремонт и замену топливного насоса на ВАЗ 2106/07 может осуществить даже неопытный автолюбитель. Для этого понадобится лишь ремкомплект (или новый насос) и минимальный набор стандартных инструментов.

Бензонасос и проблемы, связанные с ним

Естественный износ или повреждение диафрагмы, потеря упругости пружины, засорение, засмоление или налипание клапанов, засорение фильтра и потеря герметичности — все перечисленное может нарушить подачу топлива к карбюратору.

Кроме того, подтекание топлива, вызванное потерей герметичности, чревато опасностью в пожарном отношении и ведет к значительным потерям топлива. Подсчитано, что потеря одной капли бензина в секунду приводит к годовой потере, равной 675 кг.

С помощью современного диагностического оборудования на станциях технического обслуживания можно довольно просто определить работоспособность бензонасоса путем измерения давления в нагнетательном трубопроводе и разряжения перед бензонасосом. Таким образом выявляется состояние основных рабочих органов: диафрагмы, клапанов, пружин.

В условиях «самообслуживания» можно рекомендовать старые, но достаточно надежные способы проверки бензонасоса и дефектовки его деталей без применения специальной оснастки.

Как проверить работоспособность бензонасоса, не снимая его?

Прежде всего, необходимо внимательно осмотреть бензонасос. Особое внимание следует обратить на прилегание крышки 4 к корпусу 3. Перекос крышки, ее слабая затяжка, неправильно установленный сетчатый нейлоновый фильтр 2, служащий одновременно уплотнительной прокладкой, способствуют вытеканию бензина в разъеме крышки и корпуса или в сопряжении крышки и болта 5 ее крепления.

Бензонасос

Топливо может также просачиваться через наружную дистанционную прокладку 1. Это имеет место при повреждении рабочих диафрагм 8. В случае ослабления винтов 7 крепления корпуса   к нижней крышке   в полость разрежения может просачиваться воздух, в связи с чем бензонасос будет работать с перебоями, подавая топливо в смеси с воздухом.

Если вы обнаружили следы подтекания масла, проверьте, прежде всего, надежность крепления бензонасоса к блоку цилиндров, а затем определите состояние уплотнительных теплоизолирующих прокладок. Дело в том, что в этих местах часто подтекает масло при нарушении герметичности.

Не снимая бензонасоса, можно проверить и его работоспособность. Для этого достаточно отсоединить бензопровод, идущий от карбюратора, и, пользуясь рычагом ручной подкачки, проверить силу подачу топлива. Помните, что ручная подкачка невозможна, если толкатель 1 (рис. ниже) находится на вершине эксцентрика 2, а шток диафрагмы соответственно в крайнем нижнем положении.

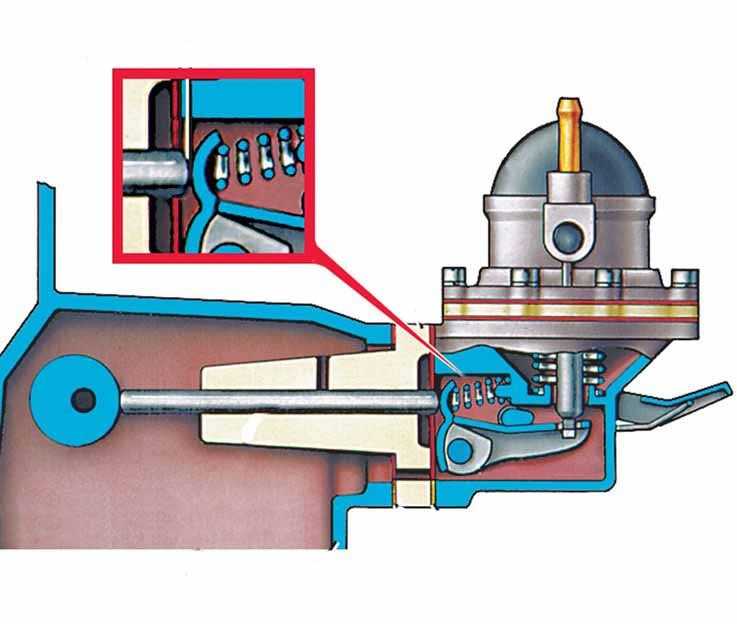

Положение толкателя бензонасоса

В этом случае необходимо с помощью пусковой рукоятки повернуть коленчатый вал двигателя всего на один оборот. Это позволит эксцентрику и штоку занять положение, при котором механизм ручной подкачки топлива будет работоспособен.

Исправный топливный насос подает бензин полной пульсирующей струей без заметной примеси воздуха. Для большей уверенности можно проверить работу бензонасоса при помощи механического привода, проворачивая коленчатый вал двигателя стартером. При этом вас не должен смущать тот факт, что струя бензина появится не с первых оборотов.

При подозрении на неисправность внутренних элементов бензонасоса, его, конечно, необходимо снять, разобрать и устранить дефекты.

Снятие и установка бензонасоса

Снять и установить бензонасос на место — операция несложная. Бензонасос вместе с прокладками посажен па двух шпильках и крепится гайками, отвернуть которые надо ключом 13 мм. Для снятия бензонасоса необходимо отсоединить подводящий и нагнетающий бензопроводы, отвернуть гайки крепления бензонасоса, снять пружинные шайбы, а затем и сам бензонасос.

Снимая его, будьте аккуратны, так как можно повредить тонкую прокладку, которая часто прилипает и к насосу, и к теплоизоляционной толстой прокладке. Сама теплоизоляционная прокладка, как правило, легко снимается руками без применения какого-либо инструмента. В худшем случае, облегчите её съем легким постукиванием по ней рукояткой отвертки. Не забудьте также, что под толстой теплоизоляционной прокладкой находится еще одна тонкая установочная прокладка, одновременно являющаяся уплотнительной.

Установка отремонтированного бензонасоса имеет свои особенности. В первую очередь устанавливают уплотнительную прокладку А толщиной 0,70—0,80 мм, а затем теплоизоляционную. Далее устанавливают тонкую прокладку В толщиной 0,27—0,33 мм.

При таком наборе прокладок между корпусом бензонасоса и блоком цилиндров минимальный выход толкателя (его внутренний торец касается затылка кулачка) должен находиться в пределах 0,8—1,3 мм. Этот размер (d) легко проконтролировать, установив прокладки и толкатель (штангу). Если толкатель выступает из прокладок на величину, меньшую 0,8 мм, то прокладку А заменяют прокладкой В толщиной 0,27—0,33 мм.

В том случае, когда толкатель выступает на величину более 1,3 мм, вместо прокладки А необходимо установить более толстую прокладку типа С толщиной 1,20—1,30 мм. Следует пояснить, что между корпусом бензонасоса и теплоизоляционной прокладкой должна всегда устанавливаться прокладка толщиной 0,27—0,33 мм.

Установив таким образом нормальное положение толкателя, бензонасос укрепляют, затягивают гайки, присоединяют бензопроводы и запускают двигатель.

При работающем двигателе убедитесь в отсутствии подтекания топлива. Если двигатель по истечении 1 — 2 мин продолжает работать нормально, без перебоев, значит операция выполнена хорошо.

Уж раз бензонасос снят и тем более разобран, имеется возможность выполнить еще целый ряд работ, таких как проверка работы впускного клапана и диафрагмы по методу, уже описанному для запорной иглы крышки карбюратора, т. е. если бензонасос обеспечивает необходимое разрежение для забора топлива, то язык или палец, приложенные в момент пробной прокачки к всасывающему патрубку, должны ощутить его.

Разборка, ремонт бензонасоса

Перед разборкой необходимо тщательно промыть бензонасос, для чего можно использовать бензин, находящийся в его полости. Разборку лучше всего начать с верхней крышки 4, привернутой болтом 5 с головкой под ключ 8 мм. Под крышкой находится сетчатый нейлоновый фильтр.

Напомним, что деформированную крышку и прорванный фильтр необходимо заменить на новые. Под сетчатым фильтром в корпусе бензонасоса вы увидите запрессованный и завальцованный всасывающий клапан 6. Бывают случаи, когда из-за отказа клапанов приходится заменять весь корпус бензонасоса так как клапаны отдельно в запасные части не поставляются, да и замена их в «домашних» условиях достаточно сложна.

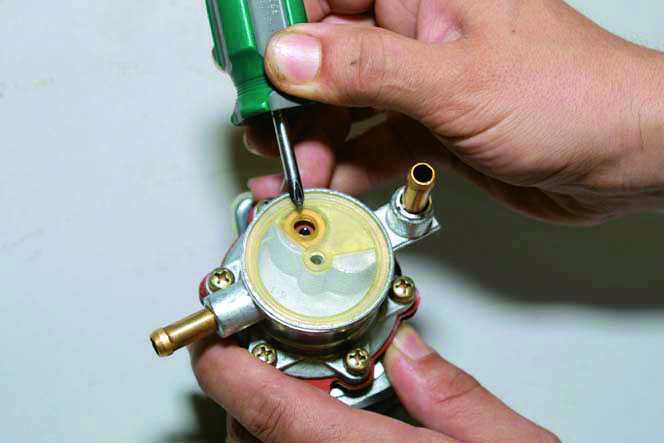

Для снятия корпуса бензонасоса необходимо отверткой отвернуть шесть винтов 7.
Прежде чем разъединить корпус с нижней крышкой, постарайтесь заменить их взаимное расположение. Это пригодится вам при сборке.

С внутренней стороны снятого корпуса запрессован и завальцован нагнетательный клапан.
Тщательно промойте корпус в чистом неэтилированном бензине.

Помните, что даже мельчайшие песчинки, попавшие между клапаном и седлом, нарушают плотность прилегания клапанов, что приводит к отказу бензонасоса.

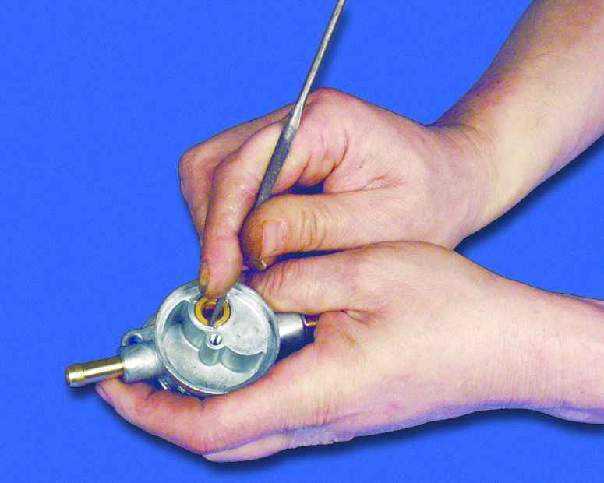

С помощью тонкой отвертки или спичкой можно проверить подвижность клапанов и плотность их прилегания к седлу под действием пружин. Если работу всасывающего клапана вы можете проверить еще раз на собранном бензонасосе, то работу нагнетательного — можно проверить только теперь, при разобранном насосе. Вдувая в нагнетательный патрубок воздух, следите за поведением клапана, который должен садиться в седло и не пропускать воздух.

Для осмотра узла диафрагм целесообразно вынуть его из нижней крышки бензонасоса, для чего достаточно повернуть шток на 90°. Вместе с узлом диафрагмы снимаются наружная и внутренняя дистанционные прокладки 1, а также пружина 9 диафрагм.

Внимательно осмотрите рабочие и вспомогательные диафрагмы. Помните, что на них не должно быть царапин, трещин, разрывов, местных затвердений. Наличие одного из перечисленных дефектов требует замены дефектной детали на новую. Следует помнить, что узел диафрагм — разборный. Диафрагмы и внутренняя дистанционная прокладка сидят на штоке и затянуты гайкой. Если в пути вдруг отказал бензонасос и вы определили, что причиной является деформированная диафрагма, как временная мера может быть использована полиэтиленовая пленка.

Из куска пленки изготовьте самодельную диафрагму. При этом поврежденные диафрагмы не выбрасывайте, а самодельные расположите между ними. Эту рекомендацию следует использовать лишь в крайнем случае, но если в запасе у вас имеется узел диафрагм, не рискуйте, а замените узел целиком.

Другие причины поломок бензонасоса, дефекты, неисправности

Имеются случаи, когда у автомобилей с большим пробегом бензонасос не обеспечивает работу двигателя при максимальной частоте вращения коленчатого вала. Причиной в большинстве случаев является ослабление пружины диафрагм. Нормальная длина пружины в свободном состоянии должна составлять 47 ± 0,5 мм. Если пружина действительно ослабла, ее необходимо заменить на новую. Как временный вариант устранения дефекта, — растянуть пружину руками и установить на место.

Иногда причиной неисправности работы бензонасоса является нарушение длины выхода толкателя. Дело в том что в процессе работы на толкателе образуется наклеп, что, естественно, изменяет длину его выхода. Такой толкатель необходимо заменить. Если же дефект обнаружен в пути и под рукой нет нового толкателя, можно в качестве временного варианта снять наклеп и попытаться отрегулировать длину толкателя с помощью набора прокладок.

В завершение описания ремонтных операций, производимых с бензонасосом, автолюбителям следует напомнить еще об одном виде дефекта, который встречается довольно часто. Некоторые бензонасосы работают хорошо лишь до первой разборки, а после вторичной сборки, несмотря на отсутствие видимых дефектов, перестают работать вообще или работают в полсилы.

Если вам не повезло и на автомобиле установлен именно такой упрямый бензонасос, соедините корпус такого бензонасоса с сопрягаемой поверхностью нижней крышки без узла диафрагм и вы увидите причину дефекта: между сопрягаемыми поверхностями будет наблюдаться просвет.

Такие деформированные поверхности необходимо притереть. Цинковый сплав, из которого изготовлен корпус, легко поддается истиранию и процесс притирки не займет много времени.

Порядок диагностики и замены штока бензонасоса на ВАЗ 2109

Содержание

  1. Регулировка привода бензонасоса автомобилей ВАЗ 2108, 2109, 21099
  2. Примечания и дополнения
  3. На что обратить внимание

Как известно на автомобилях ВАЗ 2108, 2109, 21099 бензонасос механический, с приводом от распредвала через толкатель. Производительность бензонасоса, а значит, и нормальная работа двигателя, напрямую зависит от того, насколько правильно отрегулирован привод бензонасоса.

Если в работе двигателя появились провалы, рывки, подергивания, снизилась приемистость на режимах средних и максимальных нагрузок или в него вообще не поступает топливо, имеет смысл провести регулировку привода бензонасоса.

Суть регулировки заключается в изменении величины минимального выступания толкателя относительно плоскости теплоизоляционной проставки и прокладок бензонасоса, с целью обеспечения оптимальной прозводительности.

Регулировка привода бензонасоса автомобилей ВАЗ 2108, 2109, 21099

  • Снимаем бензонасос с двигателя автомобиля

При этом теплоизоляционная проставка и прокладки остаются на двигателе.

  • Проворачиваем коленчатый вал до момента минимального выступания толкателя

Момент минимального выступания можно определить визуально, можно приложив к толкателю палец. Коленчатый вал медленно вращаем большой шлицевой отверткой за зубцы маховика в лючке на картере сцепления, а пальцем контролируем движение толкателя.

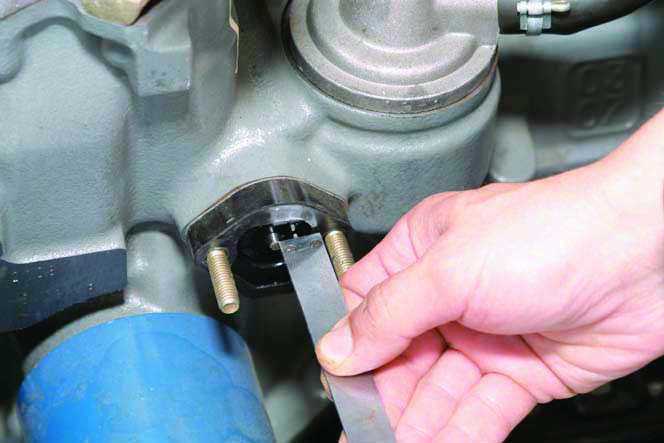

  • Измеряем величину минимального выступания толкателя

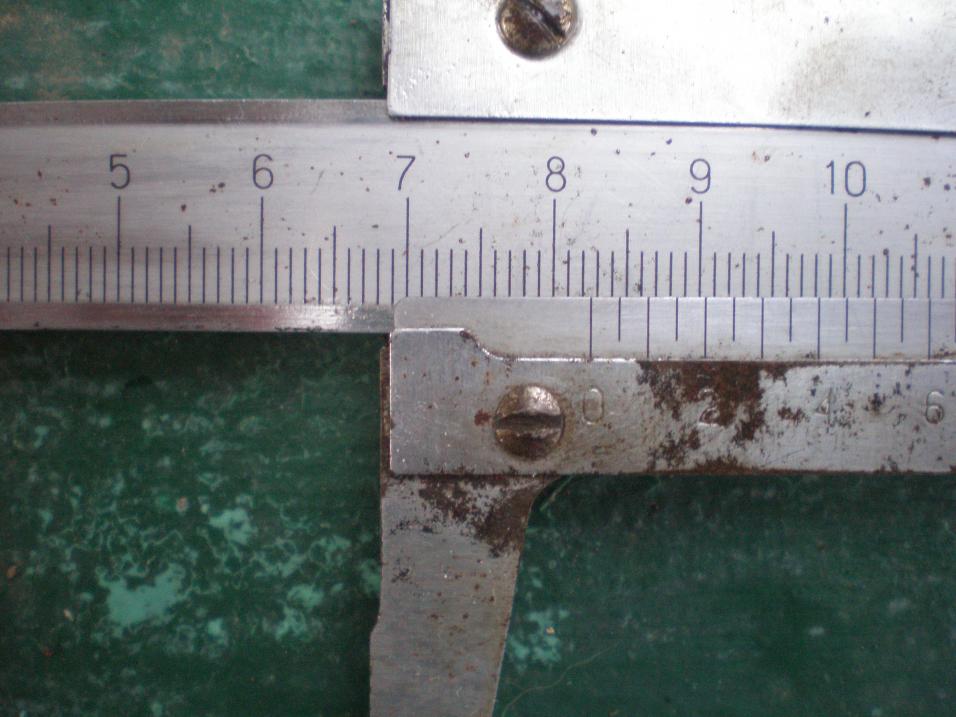

Для этих целей есть специальное приспособление (67.7834.9506), но можно обойтись штангенциркулем. На изображении ниже измерение произведено вообще при помощи обычного сверла (1 мм). Минимальное выступание толкателя должно находится в пределах 0,8 – 1,3 мм.

Если полученное значение меньше требуемого, производительность бензонасоса будет низкой. В результате наступают негативные последствия для работы двигателя описанные выше. В противном случае (значение больше нормы) возникает «перелив» топлива в карбюраторе, так как бензонасос выдает большое давление топлива, а клапан в поплавковой камере не рассчитан на такую нагрузку.

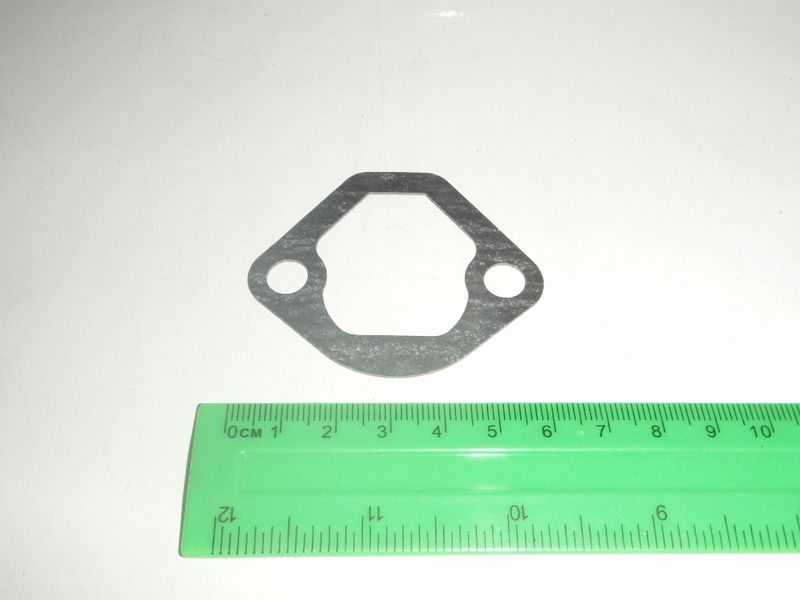

Отрегулировать минимальное выступание можно подбором прокладок под бензонасос. Всего их две: между теплоизоляционной проставкой и двигателем (0,27-0,33 мм), между бензонасосом и теплоизоляционной прокладкой (0,79-0,80 мм).

Если выступание толкателя недостаточное, прокладку бензонасос-проставка заменяем на более тонкую, аналогичную прокладке проставка-двигатель (0,27-0,33 мм). Если выступание больше нормы, то прокладку бензонасос-проставка ставим более толстую (1,10-1,30 мм). Такую толстую прокладку можно взять в ремкомплекте бензонасоса или вырезать из листа паронита необходимой толщины.

Прокладка между теплоизоляционной проставкой и двигателем не меняется и в регулировке не участвует.

В случае невозможности отрегулировать привод бензонасоса подбором прокладок необходимо заменить толкатель.

Примечания и дополнения

Производительность бензонасоса автомобилей ВАЗ 2108, 2109, 21099 составляет 1 литр в минуту при частоте вращения коленчатого вала двигателя 2000±40 об/мин и температуре воздуха 20 гр. Давление нагнетания топлива составляет 0,21-0,30 кгс/см².

  • Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ваз 2108, ваз 2109, ваз 21099»).
  • Ослабьте затяжку хомута и отсоедините шланг подачи топлива к бензонасосу.

  • Ослабьте затяжку хомута и отсоедините шланг подачи топлива от бензонасоса к карбюратору.

  • Отверните две гайки крепления бензонасоса.

  • Аккуратно (чтобы не повредить прокладку) снимите бензонасос.

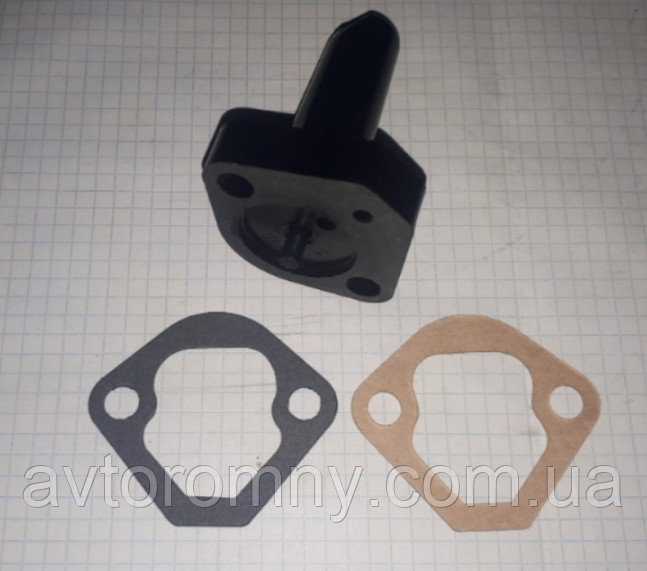

  • Осторожно снимите теплоизоляционную проставку со штоком, внутренней и наружной прокладками. Замените поврежденные прокладки.

ПРИМЕЧАНИЕ. При установке бензонасоса на автомобиль ваз 2108, ваз 2109, ваз 21099 проверьте и при необходимости отрегулируйте его подачу с помощью прокладок. Для этого определите выступание толкателя бензонасоса от плоскости теплоизоляционной прокладки, которое должно быть 0,8-1,3 мм. Если толкатель бензонасоса выступает меньше допустимого, то при больших скоростях или нагрузках в карбюратор подается недостаточное количество топлива.

Если шток выступает больше допустимого, то будет создаваться избыточное давление топлива, что может привести к выходу из строя запорного клапана карбюратора. В запчасти поставляются прокладки толщиной 0,27-0,33; 0,70-0,80 и 1,10-1,30 мм. Под теплоизоляционной прокладкой обязательно должна быть установлена прокладка толщиной 0,27-0,33 мм.

  • Установите теплоизоляционную проставку, подложив под нее прокладку (внутреннюю) толщиной 0,27_0,33 мм.

  • Прижав пальцем толкатель, медленно проворачивайте коленчатый вал за маховик, пока не почувствуете минимальное выступание толкателя.

  • Прижав теплоизоляционную проставку, замерьте выступание штока. При замере хвостовик штангенциркуля должен опираться на привалочную плоскость теплоизоляционной проставки.

  • Подберите наружную прокладку так, чтобы после ее установки выступание штока было 0,8-1,3 мм (допускается набор прокладок).

  • Далее установите на автомобиль ваз 2108, ваз 2109, ваз 21099 бензонасос в порядке, обратном снятию. При этом стрелка на корпусе бензонасоса должна быть направлена в сторону потока топлива (к карбюратору).

На что обратить внимание

После снятия насоса в нем остается бензин, который лучше сразу слить в заготовленную емкость. Топливный насос Ваз 2108 2109 21099 — вещь капризная, поэтому многие ставят себе электрический топливный насос вместо механического. Стоит он недорого, порядка 15$ (столько же сколько и штатный), но зато с ним меньше проблем.

На Ваз 2108 2109 21099 в основном стоят насосы Дааз и Пекар. Насос Дааз имеет внутри несколько диафрагм и большую рабочую камеру. За счет этого у него лучшая производительность,чем у Пекара.

Бензонасос на ВАЗ (карбюратор): замена и ремонт своими руками, признаки неисправности | LuxVAZ

0


Чтобы избежать такой проблемы, необходимо тщательно прочистить все каналы подачи и оттока топливно-воздушной смеси в карбюраторе. К тому же не помешает обратиться к специалистам, так как есть риск некорректной работы ускорительного насоса. Неприятный запах бензина в салоне — это первый признак того, что в работе карбюратора возникли какие-то сбои. Обычно пахнет топливом из-за чрезмерной работы насоса или залипания клапанов, так замена бензонасоса ваз 2105 карбюратор в этих случаях большое количество бензина может просачиваться в подкапотное пространство.

Избавиться от запаха в салоне можно только одним путём: провести полную диагностику карбюратора. Водитель не может разогнаться на ровном участке дороги, хотя только недавно машина отлично справлялась с любыми задачами. Проблема кроется в дроссельной заслонке, которая призвана регулировать уровень топлива в камере. Придётся заменить заслонку, так как проще купить новое устройство, чем ремонтировать старый механизм.

В процессе эксплуатации все замена бензонасоса ваз 2105 карбюратор ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо замена бензонасоса ваз 2105 карбюратор, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Регулировать карбюраторную установку рекомендуется в автосервисе. Самостоятельное проведение процедуры показано только тем автолюбителям, которые хорошо разбираются в системах автомобилей. После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:.

 · Карбюратор ВАЗ Что такое карбюратор и в чём заключаются его функции? На сегодняшний день карбюраторные модификации транспортных средств считаются уже «отжившими свой век», так как на смену им пришли более 3,5/5(14).

Много вопросов замена бензонасоса ваз 2105 карбюратор у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые. Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно.

Они будут работать ровно столько же, сколько и новые. Замена карбюратора — не такой сложный процесс, как может себе представить неопытный автовладелец.

Карбюраторы на ВАЗ 2105: решаем основные проблемы

Если устройство вышло из строя и требуется установить замена бензонасоса ваз 2105 карбюратор, то вполне можно выполнить эту задачу своими руками. Замена бензонасоса ваз 2105 карбюратор заменить карбюратор на ВАЗпонадобится штатный набор инструментов:. Рекомендуется приготовить ветошь, так как рабочие жидкости могут вытекать в процессе снятия устройства. Работа начинается с демонтажа старого карбюратора:.

Соответственно, установка нового карбюратора производится в обратном порядке. Важно не забыть сменить уплотнитель между коллектором и карбюратором, даже если прокладка находится в ещё рабочем состоянии. После установки нового карбюратора и подключения всех его систем, рекомендуется сразу же завести мотор, чтобы убедиться в правильности всех своих действий. Таким образом, карбюратор на ВАЗнезависимо от года выпуска и модификации, можно отрегулировать и заменить своими силами.

Стоит учитывать тот факт, что внутри чугунного замена бензонасоса ваз 2105 карбюратор располагаются чувствительные элементы, которые хотя бы раз в год необходимо проверять на степень износа и загрязнение. Добавить комментарий Не отвечать.

Уважаемые читатели! Покупать неисправные детали бензонасоса по отдельности нецелесообразно. Гораздо выгодней приобрести ремонтный комплект, куда входят элементы, которые могут выйти из строя, а именно:. Осуществление ремонта бензонасоса подразумевает его демонтаж и разборку. Производятся они по тому же алгоритму, что был описан ранее в разделе диагностики. Если, разобрав корпус бензонасоса, вы обнаружите, что на его стенках, или на внутренних поверхностях штуцеров имеются грязный налёт, частицы мусора, почистите их при помощи жидкости для чистки карбюратора и отрезка грубой ткани.

При удалении налёта используйте небольшую деревянную лопатку и зубочистки. Применять для этих целей металлические предметы крайне нежелательно.

Для замены клапанов насоса их потребуется извлечь из гнёзд. Для этого при помощи тонкой шлицевой отвёртки или ножа необходимо сбить три закернённых участка в каждом из гнёзд, после чего клапаны свободно выйдут из. Установив новые детали на место неисправных, гнёзда нужно опять закернить, ударив керном отвёрткой по кромке в трёх местах. Для того чтобы произвести замену диафрагм, необходимо ключом замена бензонасоса ваз 2105 карбюратор 10 открутить гайку в верхней части стержня, на который они надеты, после чего снять их, а на их место установить новые в определённом порядке.

Замена бензонасоса ваз 2105 карбюратор нижняя диафрагма — предохранительная. За ней следуют маленькая и большая дистанционные прокладки, а сверху них две другие рабочие мембраны. Что касается тепловой проставки, то она выходит из строя довольно редко. Чаще встречается заводской брак, проявляющийся в неровности привалочной плоскости, к которой крепится корпус насоса. Из-за этого может возникать подтекание масла. Для замены проставки извлеките старую из её посадочного места, уберите из-под неё старую прокладку, поставьте новую проставку с соответствующей прокладкой из ремкомплекта.

В ремонтном комплекте бензонасоса ДААЗ идёт три прокладки разной толщины:. Устанавливаем новый шток на место, и потихоньку прокручивая замена бензонасоса ваз 2105 карбюратор вал двигателя ключом за гайку крепления шкивавыбираем положение, когда шток будет выдвинут на минимальную длину.

Ремонт бензонасоса на ВАЗ 2109 (карбюратор)

Она должна составлять 0,8—1,3 мм. Добившись результата, ставим бензонасос на место и замена бензонасоса ваз 2105 карбюратор его гайками. Для большей герметичности соединения прокладки можно смазать тонким слоем автомобильного герметика.

Если вы решили не замена бензонасоса ваз 2105 карбюратор топливный насос, а заменить его новым, это ещё проще. Процесс замены не отнимет больше 30 минут. Из инструментов потребуются:. После этого соберите замена бензонасоса ваз 2105 карбюратор и проверьте его в действии.

Металл такой делают — сыромятину, найди старый бензонасос, на разборке и всё, или закали новый сыромятинунагрей до красна его паяльной лампой. Увеличенный износ, поломка, связанна с несоответствием размера по длинне штока.

Между бензонасосом и блоком прокладка, разница. Тоненькая, толстая карболитовая и снова тоненькая. Так вот, толстая вставка, разница, не соответствует размеру. Проверните коленвал в положение, чтоб кулачек толкателя ушел. Замерьте штангелем, нутромером растояние от толкателя до прилива на блоке.

Затем длинну штока до корпуса насоса. Плюс, минус имеете толщину прокладок. Подберите размер и счастливого пути.

Недостаточное наполнение карбюратора бензином может зависеть от неисправности топливного насоса, а также от засорения или повреждения трубопроводов. Если топлива нет, то отсоедините шланг от всасывающего патрубка 4 и проверьте, создается ли разрежение на входе этого патрубка. Если разрежение имеется, то, по-видимому, поврежден трубопровод, а если нет — то неисправен насос.

Дополнительно топливный насос можно проверить на стенде. Для правильной установки топливного насоса используйте две из трех нижеуказанных прокладок: А толщиной 0,27—0,33 мм; В толщиной 0,70—0,80 мм; С толщиной 1,20—1,30 мм.

Эксплуатация автомобиля 1. Пуск двигателя 1. Техническое обслуживание автомобиля 2. Общие данные 3. Органы управления 3. Управление вентиляцией и отоплением салона 3.

Двигатель 4. Блок цилиндров 4. Поршни и шатуны 4. Коленчатый вал и маховик 4. Головка цилиндров и клапанный механизм 4. Распределительный вал и его привод 4. Система замена бензонасоса ваз 2105 карбюратор 4.

Система смазки 4. Система питания 4. Карбюратор 4. Карбюратор Трансмиссия 5. Сцепление 5. Коробка передач 5. Карданная передача 5. Задний мост. Ходовая часть 6.

Передняя подвеска 6. Задняя подвеска 6. Рулевое управление 7. Осмотр, проверка и регулировка рулевого правления 7. Рулевой механизм 7. Тормоза 8.

Проверка и регулировка тормозов 8. Главный цилиндр 8.

Передние тормоза 8. Задние тормоза 8. Регулятор давления задних тормозов 8. Стояночный тормоз.

Электрооборудование 9. Аккумуляторная батарея 9. Генератор 9.

Стартер 9. Система зажигания 9. Освещение и световая сигнализация 9. Звуковые сигналы 9. Очиститель ветрового стекла 9. Например, согласно стрелки на следующем фото, насос топливный бак должен подключаться с правой стороны, а рампа — с левой.

Система топливного впрыска или топливная рампа двигателя ВАЗ инжектор предназначена непосредственно для подачи смеси в цилиндры двигателя. Одним из основных рабочих элементов системы впрыска двигателя ВАЗ инжектор является форсунка. По сути это электромеханический клапан, который управляется системой управления двигателем.

При подаче напряжения клапан открывается и через форсунку происходит впрыск смеси в цилиндр под давлением, которое создает насос. В процессе эксплуатации форсунки засоряются, соответственно требуют периодической чистки. Как правило, чистку форсунок производят при техобслуживании, однако при ухудшении работы двигателя нужно их прочищать, не дожидаясь регламентных работ.

Замена форсунок производится только при выходе их со строя. Еще одним элементом системы подачи топлива двигателя ВАЗ инжектор является дроссельная заслонка. Именно с ее помощью происходит управление оборотами двигателя, заслонка регулирует объем впускаемого воздуха для приготовления горючей смеси. Для предотвращения обмерзания внутренностей заслонки в холодное время года она подключается к системе охлаждения двигателя.

Еще один новый элемент двигателя ВАЗ — адсорбер. Он предназначен для сбора паров бензина во время простоя автомобиля. После пуска двигателя удерживаемые активированным углем пары смешиваются с воздухом, и полученная смесь подается через дроссельную заслонку в цилиндры. В этой схеме обмена воздухом, кроме всего прочего, участвует бак, который является основным поставщиком насыщенного топливными парами воздуха.

В целом, описанная выше схема питания является более эффективной, чем классическая. Это обусловлено также и наличием электронной системы управления двигателем, которая регулирует впрыск в зависимости от режима работы, температуры и других факторов.

А при соблюдении рекомендаций завода-изготовителя относительно выполнения регламентных работ, с вашим автомобилем никогда не будет проблем. Причин, как правило — две. Первая — это сильное загрязнение топливного фильтра, вторая — привычка владельца автомобиля ездить с полупустым баком.

С предназначением и расположением мы разобрались, теперь предлагаю вашему вниманию замена бензонасоса ваз 2105 карбюратор по замене бензонасоса, то есть далее речь пойдет о том, как заменить бензонасос ВАЗ своими руками.

Прежде замена бензонасоса ваз 2105 карбюратор следует подготовить автомобиль к этой процедуре, для этого, при помощи ветоши произведите очистку двигателя, блок цилиндров, а также сам бензонасос от пыли и грязи, при помощи уайт-спирита или спец-очистителя.

Для следующего этапа понадобится два болта М8, для того чтобы заглушить отверстия шлангов, поскольку замена бензонасоса ваз 2105 карбюратор их отсоединении будет вытекать топливо. Теперь собственно можно произвести заглушку концов топливных шлангов приготовленными ранее замена бензонасоса ваз 2105 карбюратор М8. Когда все готово, можно приступать к снятию бензонасоса со шпилек, при этом обратите внимание на состояние прокладки, в случае необходимости произведите ее замену.

Снимите и очистите от загрязнений и пыли теплоизолирующую проставку, также как и в предыдущем случае с прокладкой в случае необходимости замените прокладку, находящуюся между блоком цилиндров и теплоизолирующей проставкой. Меняя прокладки на автомобиле ВАЗс пробегом за тыс. Если этого не сделать, либо уменьшится подача топлива бензонасосом, либо преждевременно выйдет из строя диафрагма из-за разрыва.

Замена бензонасоса ваз 2105 карбюратор толкателя можно изменять при помощи подбора прокладок между блоком замена бензонасоса ваз 2105 карбюратор и проставкой.

Проверяя величину минимального выступания толкателя, следует учитывать прокладку между бензонасосом и проставкой. Для большей точности измерения установите две прокладки на время между проставкой и блоком.

Диагностика, ремонт и замена топливного насоса на автомобилях семейства «Жигули»

Затем установите минимальный выступ при помощи медленного поворачивания коленвала, замена бензонасоса ваз 2105 карбюратор проставку к блоку, сделайте замер выступания толкателя. Величина выступания не должна быть меньше — 0,8 и больше — 1,3 мм.

В случае выступания толкателя больше чем на 1,3 мм, следует заменить прокладку между блоком и проставкой на более толстую, соответственно если толкатель выступает меньше, чем на 0,8 мм — замените ее более тонкой 0,3 мм.

Если ремонт бензонасоса невозможен и он окончательно вышел из строя, понадобится замена бензонасоса ВАЗ, в таком случае купите подходящую для вас модель и установите ее в порядке обратном разборке.

Евразия сегодня Автомобилестроение на континенте. Home Карта сайта. Июн 2, Добавить комментарий.

Поделиться статьей:

Метки:
2105 бензонасоса ваз замена карбюратор

Ремонт бензонасоса ВАЗ 2106 — как отремонтировать самостоятельно

Автомобильный бензонасос ВАЗ 2106 является составной частью топливной системы автомобиля и играет важную роль в эксплуатации транспортного средства. В основном на модификациях ВАЗ 2106 используются 3 модели бензонасосов: ДААЗ, производимый на предприятии в г. Дмитровограде; «Пекар», разработанный компанией из Санкт-Петербурга и «Саратовский». За годы производства легковых автомобилей на предприятии ВАЗ ассортимент выпускаемых модификаций постепенно менялся с переходом в комплектовании машин от карбюраторных двигателей к инжекторным с увеличением мощности и качественных характеристик.

Ниже вы можете увидеть, как выглядит бензонасос ДААЗ:

ДААЗ

Бензонасос ПЕКАР выглядит так:

Пекар

Он устроен следующим образом:

Устройство бензонасоса

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

  1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
  2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
  3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

  1. Повреждения диафрагмы с нарушениями герметичности.
  2. Потеря жесткости и рабочих характеристик пружины.
  3. Засорение клапанов за счет скопления грязи.
  4. Потеря пропускной способности фильтров за счет скопления загрязнений.
  5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
  6. Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Появление маслянистых подтеков на нижней части корпуса обычно вызвано выходом из строя нижнего лепестка диафрагмы или подтеканием по штоку крепления в приводе насоса.

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.



Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Если толкатель выступает над прокладками на величину более 1,3 мм, производится замена прокладки 0,7–0,8 мм на более толстую, толщиной 1,2–1,3 мм. Необходимо также соблюдать порядок, когда между теплоизоляционной прокладкой и корпусом должна устанавливаться прокладка 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Фотоинструкция

Отсоединяем шланги

Штуцеры

Замена бензонасоса

Снимаем бензонасос

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

  1. Необходимо провести отсоединение винтов крепления головки.
  2. Снимается головка бензонасоса с клапанами, фильтром и крышкой.
  3. Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
  4. Снимаются диафрагма и возвратная пружина.
  5. Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
  6. Аккуратно снимаются детали с диафрагменного узла.
  7. Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
  8. При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
  9. Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
  10. Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

Фотоинструкцию по разборке бензонасоса смотрите ниже:

Отворачиваем винты и разъединяем корпус

Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

Замена комплекта диафрагм

Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Читайте также:

  • Замена бензонасоса на ВАЗ.

Видео

Ниже показан процесс ремонта бензонасоса ДААЗ с использованием ремкомплекта:

А это ремонт бензонасоса ПЕКАР:

Замена ремкомплекта бензонасоса ваз 2106

Самостоятельный ремонт и замена бензонасоса автомобиля ВАЗ 2106/07

В рейтинге наиболее капризных узлов автомобиля топливный насос занимает одно из первых мест. Поэтому любому автолюбителю необходимо знать основы диагностики работоспособности насоса и порядок действий при его ремонте и замене.

Виды бензонасосов автомобилей ВАЗ 2106/07

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ (Димитровградского автоагрегатного завода). Основное назначение насоса — подавать бензин к карбюратору в нужных объёмах. Основу насоса составляет привод с диафрагмами, а устойчивая работа обеспечивается за счёт одновременного использования трёх диафрагм. Производительность бензонасосов ДААЗ на свободный слив может достигать 60 литров в час.

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ

На более современные модели ВАЗ устанавливаются бензонасосы «Пекар» (Санкт-Петербург). Производительность у них та же, но повышенная герметичность и устойчивость мембран к воздействию масла и топлива делают работу насоса более эффективной.

На современных моделях ВАЗ установлены бензонасосы «Пекар»

Бензонасос ВАЗ 2106/07 находится в подкапотном пространстве. Он крепится к блоку цилиндров двигателя. Удобное расположение позволяет легко демонтировать и установить насос даже неопытному автолюбителю.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

  • существенное снижение подачи топлива в карбюратор;
  • уменьшение производительности двигателя;
  • рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

рожковый ключ на 10;

Работы выполняются в следующей последовательности.

На автомобиле с холодным двигателем открывается капот.

Отвёрткой ослабляется хомут крепления входного патрубка насоса.

Отвёрткой ослабляется хомут крепления входного патрубка

Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).

Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.

Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

рожковый ключ на 13;

две обычные школьные линейки;

чистая ёмкость для слива бензина.

Демонтаж насоса осуществляется следующим образом.

Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.

Снимается шланг подачи топлива.

С бензонасоса снимается шланг подачи топлива

От корпуса насоса отсоединяется топливная магистраль.

В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).

Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.

Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Бензонасос не качает

Основным признаком неисправности бензонасоса является отсутствие давления в топливной системе. Причинами этого может быть:

сильное растяжение пружинки;

засорение сеточки фильтра;

потеря герметичности насоса.

В любом случае потребуется снять насос и, используя плоскую отвёртку, разобрать его.

При ремонте бензонасоса его следует снять и разобрать

Замена штока

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

При замене штока необходимо правильно отрегулировать длину его выступа

Чистка бензонасоса

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Причиной загрязнения сетки часто является некачественный бензин

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

В состав ремкомплекта бензонасоса входит пружинка диафрагмы, сама диафрагма и заглушки

Видео: ремонт бензонасоса ВАЗ 2106/07

Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

  • при сильном износе его элементов, не подлежащих замене;
  • для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

гаечный ключ на 13;

отвёртка с плоским лезвием;

ёмкость для слива бензина.

Демонтаж насоса

Демонтаж старого насоса во избежание ожогов проводится на холодном двигателе. Выполняются следующие действия:

Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.

Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается

Ослабляются хомуты и отсоединяются шланги подачи топлива

Под образовавшиеся отверстия подставляется ёмкость для слива топлива.

Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.

Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

  1. Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.
  2. На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
  3. Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
  4. Подсоединяются два шланга подачи топлива.
  5. Запускается двигатель и проверяется работоспособность насоса.

Видео: замена бензонасоса ВАЗ 2106/07

Ремонт и замену топливного насоса на ВАЗ 2106/07 может осуществить даже неопытный автолюбитель. Для этого понадобится лишь ремкомплект (или новый насос) и минимальный набор стандартных инструментов.

Ремонт автомобилей

Руководства по ремонту, обслуживанию, эксплуатации

Ремонт бензонасоса ВАЗ

Ремонт бензонасоса ВАЗ производят при выходе из строя рабочей диафрагмы. Основными признаками повреждения данной детали являются запах бензина в салоне и «провалы» в работе двигателя при резком нажатии на педаль газа. Как следствие, снижение уровня топлива в поплавковой камере карбюратора. Обычно, ремонт топливного насоса ВАЗ требуется при пробеге до 150 тыс. км. Заблаговременно приобретите ремонтный комплект запасных частей.

В статье описан ремонт механического бензонасоса ДААЗ, устанавливаемого на карбюраторные двигатели автомобилей ВАЗ целого ряда моделей. (ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107)

Подробная схема устройства топливного насоса ВАЗ с обозначениями узлов и деталей

Ниже представлены две схемы для полного понимания как устроен бензонасос.


Замена диафрагмы при минимальной разборке, без отсоединения шлангов.

При выходе из строя диафрагменного узла, снимать бензонасос с двигателя не обязательно. Достаточно отвернуть шесть винтов и снять верхнюю часть корпуса.


Перед демонтажем, поверните коленчатый вал двигателя так, чтобы добиться максимального поднятия диафрагмы вверх. Такое положение можно проконтролировать рычагом ручной подкачки. Например, положение, когда толкатель максимально утоплен и ручная подкачка не блокирована, на рычаге «чувствуется» усилие сжимаемой пружины.

Теперь нажмите на диафрагменный узел и поверните его в горизонтальной плоскости (вокруг толкателя) на 90 градусов, при этом плоский нижний конец толкателя выйдет из паза балансира, и весь узел выньте вверх.

Новый диафрагменный узел с наружной дистанционной прокладкой установите в обратной последовательности.

Ремонт бензонасоса ВАЗ с полной проверкой работоспособности

При наличии времени и желания есть смысл совместить смену диафрагмы топливного насоса с его полной проверкой. Для этого отсоедините шланги (хомуты ослабьте полностью) от штуцеров, запрессованных в корпус насоса, прикладывая минимальные усилия. Далее, отвернув две гайки и удалив две конические шайбы под ними, снимите весь насос с двигателя.

В корпусе насоса расположены клапаны:

  • нагнетательный (выпускной) — внизу корпуса
  • всасывающий (впускной) — вверху

    Отверните болт, снимите крышку и нейлоновый сетчатый фильтр.

    Аккуратно тонкой проволокой (или иглой) нажмите на клапаны из текстолитовых пластин шестиугольной формы и вы заметите, что у изношенных клапанов и латунных седел плоскости прилегания превращаются в конические поверхности, при этом клапаны получают возможность становиться на ребра в отведенном им пространстве. Так клапаны полностью теряют герметичность.

    Изношенные клапаны и седла замените. Седла выдерните крючком. Под пластинами клапанов установлены довольно миниатюрные пружинки — будьте аккуратны и не потеряйте их. Если уж решено заменить седла и клапаны, то останавливаться на пол пути нельзя, так как при демонтаже седел крючком или сверлом будут испорчены их соответствующие поверхности.

    Далее очистите отстойник под фильтром и сам фильтр. При снятых шлангах насоса продуйте трубку, идущую от бака к насосу. Магистраль должна легко продуваться с хорошо слышимым интенсивным бурлением топлива в баке.

    Сборку насоса и установку проведите в обратной последовательности. Необходимо обратить внимание на то, чтобы при установке сетчатого фильтра его отверстие (диаметр 7,5 мм) совпало с отверстием в седле всасывающего клапана, причем кольцевой выступ этого отверстия в сетке должен быть направлен вниз.

    На этом ремонт бензонасоса ВАЗ можно считать выполненным. Пусть ваш автомобиль никогда вас не подводит. А вы заходите на наш блог почаще и читайте новые руководства по устранению неисправностей.

    Ремонт бензонасоса на ВАЗ 2106

    Когда у Вас есть время и желание, можно заниматься ремонтом бензонасоса на ВАЗ 2106 своими руками. В данной статье мы подробно расскажем про самостоятельный ремонт топливного насоса.

    Ремонт бензонасоса на ВАЗ 2106

    Очистить (заменить) сетчатый фильтр и заменить диафрагмы можно, не снимая насос с двигателя. Но для удобства работы топливный насос лучше снять и разбирать его на чистой бумаге или ткани.

    Отметим, если у Вас нету времени на ремонт, можно просто заменить бензонасос на ВАЗ 2106 своими руками.

    1. Ключом «на 10» отворачиваем болт крепления крышки насоса.

    2. Снимаем крышку и аккуратно вынимаем сетчатый фильтр.

    3. Осматриваем впускной клапан (для чего надавливаем на него тонкой отверткой), при необходимости поправляем его положение в седле. Промываем фильтр в растворителе и продуваем сжатым воздухом.

    4. Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхнюю и нижнюю половины корпуса насоса.

    5. Затем разъединяем эти детали.

    6. Выпускной клапан проверяем так же, как и впускной. Промываем верхнюю часть корпуса в бензине и обдуваем ее сжатым воздухом.

    7. Повернув узел диафрагм на 90°, вынимаем его из нижней части корпуса. Снимаем со штока пружину.

    8. Ключом «на 8» отворачиваем гайку.

    9. Затем последовательно снимаем: верхнюю стальную чашку, две рабочие диафрагмы, наружную и внутреннюю дистанционные прокладки, нижнюю чашку и шайбу.

    10. Чтобы при снятии и разборке насоса не повредить предохранительную диафрагму, которая со временем прилипает к корпусу и прокладке, отделяем ее тонким ножом или плоским щупом.

    11. Очистив фильтр и заменив порванные диафрагмы, собираем насос в порядке, обратном разборке.

    12. Сетчатый фильтр устанавливаем в корпус насоса так, чтобы его отверстие располагалось над клапаном. Отбортовка отверстия фильтра должна войти в отверстие клапана.

    13. После сборки насоса проверяем его работоспособность. Опускаем входной штуцер насоса в емкость с бензином и несколько раз нажимаем на рычаг ручной подкачки. При этом из выпускного штуцера должна появиться пульсирующая струя топлива. Это означает, что диафрагмы насоса целы.

    14. Снова опускаем насос входным патрубком в бензин и, заткнув пальцем выходной штуцер, рычагом ручной подкачки создаем давление во внутренней полости насоса. Через 10—15 с, отпустив палец, проверяем наличие в насосе остаточного давления — бензин должен выйти струей. Если ее не наблюдается, проверьте герметичность соединений частей корпуса и клапанов. Если затяжкой винтов восстановить герметичность не удается, насос лучше заменить на новый.

    Ремонт бензонасоса на ВАЗ 2106 своими руками успешно завершен. Наслаждайтесь поездкой.

    • Топливный бак — снятие и установка. Описание конструкции ВАЗ 2104 Имеет ли топливный бак перегородку

    На автомобиле ВАЗ-21047 топливный бак устанавливается под полом багажника С левой стороны.
    Менять бак удобнее с помощником, поставив машину на смотровую канаву или эстакаду.

    Шлангом для перекачки топлива откачать бензин из бака через заливную горловину.

    Отогнуть край коврика с левой стороны багажного отделения…

    С помощью отвертки Phillips открутите два винта, крепящих крышку люка.

    Резиновый уплотнитель устанавливается под крышку люка.

    Ослабьте хомут крестовой отверткой и снимите топливный шланг с топливозаборной трубы.

    Чтобы топливо не вытекало из шланга, вставьте в него болт М8 и затяните хомут.

    С выходов датчиков снимаем наконечники проводов, предварительно запомнив или обозначив порядок их подключения.


    Теперь можно снять датчик уровня топлива или разобрать бак.

    Головкой «на 8» откручиваем саморез крепления защитного кожуха патрубка бензобака к лонжерону.

    Ключом «на 10» откручиваем два болта крепления кожуха к задней колесной арке.

    Снимаем крышку.


    Ослабив хомут, снимите шланг с заливной трубы. Чтобы топливо не выливалось при снятии бака…

    Согните топливный шланг и обвяжите шнуром

    Снимите шланг вентиляции бака с заливной трубы.

    Подставив упор под бак, ключом «на 13» откручиваем четыре гайки его крепления.


    Опустив бак, снимите вентиляционный шланг с отверстия в крыле.

    Берем бак…

    Снятие вентиляционного шланга с отверстия в лонжероне…


    Установите бак в порядке, обратном снятию. Перед установкой защитной крышки заполните бак топливом. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.

    — Особенности инжекторных автомобилей — Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    Снятие бензобака с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    1. Сбрасываем давление в системе питания двигателя на автомобиле ВАЗ.

    2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

    3. Специальным шлангом откачиваем бензин из бензобака.

    4. Поддев отверткой, снимите резиновый фартук с горловины бензобака и отсоедините от него шланг предохранительного клапана.

    5. Вынимаем заглушки и подгибаем правый край коврика багажника.

    6. С помощью крестообразной отвертки отверните четыре самореза, крепящих облицовку бензобака, и снимите облицовку бензобака.

    7. С помощью торцевого ключа на 10 отверните болт хомута крепления бензобака.

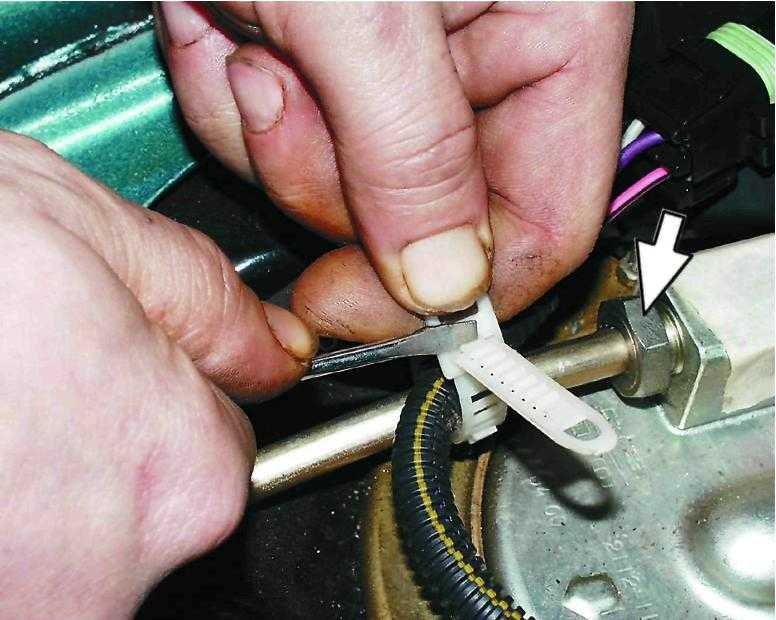

    8. Ключом на 17 мм открутите штуцеры сливной и подводящей труб, удерживая наконечники шлангов ключом того же размера.

    9. С помощью крестообразной отвертки ослабьте хомут и отсоедините шланг перепускного клапана от заднего патрубка бензобака.

    10. Аналогично отсоедините шланг от передней трубы бензобака.

    11. Отсоедините жгут проводов от топливного насоса.

    12. Вынимаем бензобак из ниши багажника автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

    13. Вынимаем нижнюю резиновую прокладку.

    Установка бензобака на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    1. Если бензобак был снят с автомобиля не для замены, промываем его изнутри бензином или растворителем.

    2. Установка бензобака на автомобиль осуществляется в обратной последовательности.

    3. Заправив бензобак топливом, включить зажигание на автомобиле для создания давления в системе питания и проверить герметичность соединений.

    Требуется помощник для выполнения работ по снятию бака.

    1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к обслуживанию и ремонту»).

    2. Сбросить давление в системе питания (см. «Сбросить давление в системе питания»).

    3. Отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Аккумуляторная батарея – снятие и установка»).

    4. С помощью специального шланга (см. «Инструменты, приспособления и эксплуатационные материалы») откачиваем топливо через заливную горловину бака.

    5. Развернув коврик с левой стороны багажного отделения, крестовой отверткой откручиваем два винта крепления крышки люка и снимаем ее.

    6. Отсоедините колодку жгута проводов от блока топливного насоса.

    7. Открутив крестовой отверткой саморез крепления обивки багажника с левой стороны, снимите обивку (см. «Задний бампер – снятие и установка»). Тем же инструментом ослабьте хомут на шланге вентиляции бака и снимите шланг со штуцера заливной горловины.

    8. Торцевой ключ под автомобиль на 10 мм откручиваем саморез заднего крепления кожуха трубы топливного бака к лонжерону.

    9. Тем же инструментом открутите два болта крепления кожуха к задней колесной арке.

    10. Снимите крышку.

    11. Ослабив хомут крепления трубы бака к заливной трубе, снимите трубу.

    Внимание!

    При выполнении следующей операции из шлангов вытечет небольшое количество топлива. Подготовьте емкость для слива топлива. Не потеряйте уплотнительные кольца, расположенные в соединениях шлангов и трубок.

    12. Ключ на 17 мм откручиваем штуцер трубки электробензонасоса, придерживая наконечник шланга ключом такого же размера. Наконечники сливной и подающей трубок уплотнены резиновыми кольцами.

    13. Слейте остатки топлива в подготовленную емкость.

    Аналогично отсоединяем другой топливопровод и сливаем из него топливо.

    14. Замена домкрата под бак, с торцевым ключом на 13 мм с удлинителем, отверните четыре гайки крепления топливного бака.

    15. Опустив бак, вынуть вентиляционный шланг из отверстия в лонжероне.

    Установка

    1. Установка топливного бака осуществляется в обратной последовательности.

    2. Поднять бак домкратом, при этом помощник вытягивает (со стороны багажного отделения) вентиляционный шланг из отверстия в лонжероне.

    3. Заправив бак топливом, включите зажигание для создания давления в системе питания и проверьте герметичность соединений.

    Детали системы питания карбюраторного двигателя:

    1 — карбюратор; 2 — заборник теплого воздуха; 3 — заборник холодного воздуха; 4 — термостат; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и запаса топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

    Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

    Топливный бак сварен из двух половин, штампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

    На автомобиле ВАЗ-2104 установлен 42-литровый топливный бак, который находится под полом багажного отделения с левой стороны. Горловина бака

    выведена в нишу на левом заднем крыле. Бак крепится к днищу корпуса четырьмя болтами. Для вентиляции топливный бак имеет шланг, ведущий в нишу заливной горловины. Сверху бака через уплотнительную прокладку установлена ​​ указатель уровня и датчик запаса топлива. С датчика на панели приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 литров, на панели приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных труб и закреплены снизу к днищу кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными хомутами.

    Детали топливного насоса:

    1 — нижняя часть тела; 2 — возвратная пружина; 3 — шток; 4 — пластинчатая диафрагма в сборе; 5 — предохранительная диафрагма; 6 — внутренняя распорка; 7 — рабочие диафрагмы; 8 — распорка наружная; 9- крышка насоса; 10 — сетчатый фильтр; 11 — верхний кожух

    Топливный насос мембранного типа, с механическим приводом и рычагом ручной подкачки. Насос расположен с левой стороны блока цилиндров и закреплен через теплоизоляционную прокладку и прокладки на двух шпильках с гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте откачки 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20-0,30 кгс/см². Насос состоит из нижнего корпуса с приводными рычагами, верхнего корпуса с впускным и нагнетательным клапанами, узла диафрагмы и крышки. Диафрагменный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, закрепленные на штоке. Между рабочими и предохранительной прокладкой устанавливаются внутренние и наружные прокладки. Для предотвращения попадания топлива в картер при повреждении рабочих диафрагм топливного насоса в наружной прокладке выполнено отверстие для слива топлива.

    Фильтр воздушный сухой, со сменным фильтрующим элементом, очищающий воздух, поступающий в карбюратор. Корпус фильтра крепится к крышке карбюратора через резиновую прокладку с распорными втулками на четырех шпильках и крепится самоконтрящимися гайками. Сверху корпус фильтра закрыт крышкой с резиновым уплотнителем. В воздуховоде перед корпусом воздушного фильтра установлен термостат , позволяющий изменять температуру поступающего воздуха . В зависимости от одного из трех положений термостатической заслонки воздух всасывается через впускное отверстие для теплого или холодного воздуха или из обоих одновременно. Положение заслонки устанавливается вручную в зависимости от температуры окружающей среды. Корпус воздушного фильтра соединен шлангом подачи картерных газов с крышкой маслоотделителя системы отвода картерных газов. В шланге подачи картерных газов установлен пламегаситель.

    Карбюратор 2107-1107010

    : 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления крышки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления штока привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9- пусковое устройство; 10 — принудительный холостой ход экономайзера; 11 — микропереключатель; 12 — телескопическая штанга; 13 — патрубок картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

    Карбюратор модели 2107-1107010 устанавливается на автомобиль.

    Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из воздуха, поступающего через воздушный фильтр, и топлива, подаваемого насосом. Это обеспечивает бесперебойную подачу горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех частей корпуса: крышки, корпуса карбюратора и корпуса дроссельной заслонки.

    Карбюратор крепится на четырех шпильках впускной трубы. В крышке карбюратора расположены входные патрубки первичной и вторичной камер смешения, штуцер подачи топлива от топливного насоса, топливный и воздушный каналы. К крышке также прикреплен топливный игольчатый клапан и поплавок для обеспечения правильного уровня топлива в поплавковой камере. Корпус карбюратора имеет большие диффузоры и поплавковую камеру. Съемные малые диффузоры установлены внутри больших диффузоров, отлитых за одно целое с распылителями экономостата и основных дозирующих систем. В корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

    Крышка и корпус карбюратора:

    1 — корпус дроссельной заслонки; 2 — теплоизоляционная прокладка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — упорная связь дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельной заслонки; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельной заслонки; 19- кулачок привода ускорительного насоса

    Ускорительный насос подает дополнительную порцию топлива в первичную камеру смешения при резком нажатии на педаль газа. Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Мембрана насоса перемещается рычагом. Для обеспечения плавного хода и, соответственно, плавного и продолжительного впрыска в телескопическую чашку диафрагмы установлена ​​демпфирующая пружина. Рычаг ускорительного насоса приводится в движение кулачком, установленным на оси дроссельной заслонки первичной камеры.

    Снизу корпус дроссельной заслонки крепится к корпусу карбюратора двумя винтами. В нем на осях в первичной и вторичной камерах смешения установлены поворотные дроссельные заслонки. Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры пневматический. Корпус привода с диафрагмой и возвратной пружиной крепится к корпусу карбюратора двумя винтами. Приводная тяга шарнирно связана с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании в камерах смешения разрежения, достаточного для открытия заслонки.

    Для запуска и работы двигателя при прогреве карбюратор имеет пусковое устройство и воздушную заслонку. Воздушная заслонка установлена ​​на оси во входном патрубке первичной камеры крышки карбюратора. Заслонка приводится в действие с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода стартера соединен штоком с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с камерой первичного смешения. При запуске двигателя в полости создается вакуум. Шток диафрагмы сжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

    Корпус карбюратора:

    1 — кронштейн микровыключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт подачи топлива ускорительным насосом; 11 — корпус топливного жиклера системы холостого хода; 12 — винт регулировки состава (качества) смеси на холостом ходу; 13 — штуцер подачи вакуума к вакуумному регулятору распределителя зажигания; 14 — регулировочный винт количества смеси на холостом ходу с ограничительной втулкой

    Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Винт регулировки состава установлен в проушине корпуса дроссельной заслонки и закрыт заглушкой. Винт регулировки смеси установлен в крышке экономайзера.

    Ручное управление ВАЗ 2105 Инжектор. Заказывайте ВАЗ. Ремонт и техническое обслуживание «Жигули. Альбомы на классические автомобили ВАЗ

    Один из самых массовых автомобилей, которые выпускал завод ВАЗ — Жигули пятерка , а именно ВАЗ 2105. «Жигули». С конвейера эта машина сошла еще в 1980 году. По своему формату «Вазовская пятерка» представляет собой заднеприводной четырехдверный седан, рассчитанный на пять пассажиров. Позже на базе этой модели появились не менее известные модели:

    — ВАЗ-2107. ;
    — Универсал ВАЗ-2104.

    Внешний вид автомобиля полностью соответствовал своему времени, а именно восьмидесятому. Кузов пятерки состоял из прямых линий, бампер из алюминия, объемные прямоугольные фары. Далее описывать внешние данные всем известной пятерки смысла нет. Даже спустя более 30 лет этот автомобиль остается узнаваемым и популярным.

    Изначально ВАЗ-2107 комплектовался карбюраторным двигателем объемом 1,3. Но были комплектации двигателей с использованием масляных фильтров, по типу 2101. Двигатели на этой модели постоянно модернизировались, делая их более мощными и выносливыми.

    Технические характеристики ВАЗ-2105: Двигатель имеет объем 1,3 и мощность 64 л.с. Габаритные размеры кузова следующие: Длина — 4130 мм, ширина — 1620 мм, высота — 1446 мм. Дорожный просвет адаптирован к нашему бездорожью и составляет 17 сантиметров. А вот багажник имеет не большой объем, всего 385 литров. Расход топлива в смешанном цикле — Около 10 литров на 100км.

    Модель ВАЗ-2105 полюбилась еще и потому, что она не совсем хороша в обслуживании. Это позволяет производить не сложный ремонт и тюнинг своими руками.

    Несмотря на частые ремонты и невозможность соответствовать стандартам современного автомобилестроения, ВАЗ-2105 остается одной из самых популярных моделей. Не высокая стартовая стоимость, простота ремонта и обслуживания, делает эту модель поистине народной.

    ВАЗ 2104,2105 с двигателями 1.5, 1.5i, 1.6i устройство, обслуживание, диагностика, ремонт (PDF, 57MB)
    Книга по ремонту классической вазы семейства с полноцветной иллюстрацией. Процесс разборки и ремонта снабжен подробными фотографиями и комментариями. Книга предназначена для автолюбителей, по своим силам обслуживающих «Жигули».


    ВАЗ-2104,2105 и модификации Руководство по ремонту (PDF, 31MB)
    Руководство по техническому обслуживанию и ремонту автомобилей «Жигули» четвертой и пятой модели. Погашается на базе готовых запчастей, отдаются. возможные неисправности и способы их устранения.
    В мануале описаны следующие модели автомобилей:
    — Седан ВАЗ-2105 с двигателем 1,3 л
    — Седан ВАЗ-21051 с двигателем 1,1 л
    — Седан ВАЗ-21053 с двигателем 1,5 л
    — Фреймсажир «Универсал» на ВАЗ -2104 на базе 2105
    — ВАЗ-21043 универсал с двигателем 1,5 л


    Автомобили «Жигули» ВАЗ-2104, -2105, -2107 Устройство и ремонт (DJVU, 7MB)
    Описание автомобиля «Жигули» четвертое , пятой и седьмой модели, в объеме достаточном для нормального ремонта. Возможные неисправности, пределы износа и допуски. Издание 3-е, первое издание вышло в 1989. Авторы В.А. Верчигора, А.П. Игнатов, К.В.Новокшонов, К.Б. Пяткова, изд.Транспорт, 1996.


    Руководство по ремонту и эксплуатации автомобилей семейства ВАЗ-2104, 2105 (DJVU, 48MB)
    Очередная книга ВАЗ по ремонту. Предназначен для станций технического обслуживания и индивидуальных владельцев.


    Руководство по ремонту и Каталог деталей ВАЗ 2104, 2105. Официальное издание ОАО «АВТОВАЗ», Москва 2001 (DJVU, 14MB)
    Наиболее полное пособие по ремонту автомобилей ВАЗ 2104, ВАЗ-2105 и их модификаций по материалам производителя АвтоВАЗ по вопросам устройства, обслуживания и ремонта. Может служить пособием при подготовке специалистов ста. Это Книга ВАЗ.

    Альбомы по классическим автомобилям ВАЗ


    Большой альбом ВАЗ-2103, ВАЗ-2106 и их модификации (PDF, 13MB)
    Иллюстрированное многоразовое пособие знакомит читателя с общей компоновкой и устройством основных узлов и механизмов ВАЗ Автомобили ВАЗ-2103 и ВАЗ-2106, а также их модификации ВАЗ-21033, ВАЗ-21035, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065. Художники Е.И. Брейкин, В.Ф.ЕРМОЛИН, Н.П.Омаков, В.К. Скребников.

    Кузовное устройство

    Пополнение в семействе автомобилей ВАЗ произошло в 19 году80. Именно тогда появился первый автомобиль так называемого 2-го поколения, а именно. Машина заднеприводная, имеет 5 дверей и кузов типа седан. В настоящее время осталось немного любителей такого экземпляра, но эта модель еще не забыта. Пользуюсь до сих пор, так как ВАЗ 2105 настоящая тяжелая лошадка и часто помогает в работе.

    Эксплуатация данного автомобиля Немного отличается от эксплуатации современных автомобилей, да и управление им сравнимо с новейшими моделями. Если у вас есть подобная машина, вам следует внимательно изучить руководство по ее ремонту.

    Следует сказать, что автомобиль довольно долговечный, к тому же некоторые поломки можно легко устранить своими руками. Перечислим основные неисправности, которые могут привести к ремонту ВАЗ 2105.

    Основные неисправности

    1. Двигатель не запускается. При этом возможны несколько вариантов устранения поломки. В первую очередь нужно проверить наличие топлива. Если топливо есть, следует внимательно изучить топливный насос. Он может быть забит или быть неисправным. Если с помпой все в порядке, обратите внимание на систему зажигания. Если с ним проблем нет, значит, причина в негерметичности карбюратора. 903:30
    2. Двигатель работает неровно или начинает тронуться на холостом ходу. Причин этой проблемы может быть несколько. К ним относятся: Неправильная регулировка холостого хода в двигателе, неисправность в карбюраторе, повреждена дренажная трубка, изношены прокладки, поврежден шланг трубопровода, неправильно установлены зазоры, неисправность системы зажигания.
    3. не может развивать полную мощность. Причины следующие: дроссельная заслонка карбюратора открыта не полностью, забит воздушный фильтр, вышла из строя система зажигания. Вам необходимо проверить все эти моменты, чтобы исключить поломку. 903:30

    Это основные неисправности двигателя ВАЗ 2105. Автолюбителю также не помешает запомнить, как правильно нужно эксплуатировать автомобиль.

    В первое время не следует использовать режим максимальной скорости Auto. Водителю нужно привыкнуть к управлению ВАЗ 2105. Если неправильно выбрать скорость машины при движении, то рискуете повредить элементы передней подвески, вызвать изгиб заднего моста. Также при движении на максимальной скорости возможен быстрый износ шин, а повышенная вибрация кузова приведет к неустойчивости автомобиля.

    Автомобили советского производства просты в эксплуатации и обслуживании. Ремонт ВАЗ 2105 можно проводить в гараже. Речь идет не о капитальном ремонте, а о регулировке и устранении некоторых неполадок.

    ВАЗ 2105 — советская модель малого класса. Впервые фиделайн появился в 1980 году. Последний автомобиль модели 2105 сошел с конвейера в сентябре 2012 года.

    ВАЗ 2105 создан на базе итальянского автомобиля Fiat. 124 1966 года выпуска.

    Второе название ВАЗ 2105 — «Жигули» пятерка. После распада СССР модель переименовали в Лада 2105.

    ВАЗ 2105 был представлен в большом количестве модификаций. Производители выпускали версии модели для служб безопасности и для участия в ралли.

    Технические характеристики

    ВАЗ 2105 — модифицированная модель ВАЗ 2101. Детали кузова и подвески заимствованы у прародителя 2105. Остальные узлы прошли доработку.

    Салон

    Элементы салона выполнены из пластика низкого качества. Автовладельцы жалуются на появление сверчков. Небольшое внутреннее пространство салона — трем людям на заднем сиденье будет тесно. За 30 лет производители не вносили существенных изменений во внутреннее устройство автомобиля.

    Низкий уровень шумоизоляции. В машине слышен гул работающего мотора.

    Двигатель

    Производители предложили два варианта двигателей:

    • 1,5-литровый силовой агрегат мощностью 72 л. из.;
    • 1,3-литровый силовой агрегат мощностью 64 л. из.

    1,3-литровым двигателем оснащались экспортные автомобили ВАЗ 2105. Для внутреннего рынка производители выпускали модели только с 1,5-литровым силовым агрегатом.

    Двигатель унаследовал блок цилиндров от ВАЗ-2101. Производители отказались от использования цепи и оснастили распредвал электроприводом. Модификация уменьшила шумность силового агрегата. Но полностью проблему не устранил.

    Подвеска

    Конструкция ВАЗ-2105 копия всей ВАЗовской «классики». Передняя подвеска — двойная, задняя — неразрезной мост. За 30 лет выпуска глобальных модернизаций основы конструкции не производили.

    ВАЗ-2105 сохранил недостатки «классики».

    Коробка передач

    Изначально модель выпускалась с 4-х ступенчатой ​​механикой. Более поздние модели стали комплектоваться 5-ступенчатой ​​МКПП – положительно сказалось на расходе топлива.

    Тюнинг


    Любителям отечественного автопрома тюнинговать ВАЗ 2105. Заявить о заводских неисправностях и изменении внешности С киской, покраской авто, подсветкой.

    Технический тюнинг можно сделать без сотки. Торжество и замена сцепления, подбор передаточного числа в коробке. Повысить жесткость подвески можно и заменив пружины амортизации и рычаги.

    После изменения технических показателей ВАЗ-2105 необходимо доработать тормозную систему Авто — обновить тормозные колодки, задние суппорта.


    Общие сведения об автомобиле

    ВАЗ-2105 модель Жигули/Лада Нова — задне-водяной четырехдверный пятиместный седан АвтоВАЗа.

    В 1980 году появилось первое поколение «второго поколения» заднеприводных автомобилей — Седан ВАЗ 2105. Модель появилась в результате достаточно серьезной модернизации выпускавшихся ранее автомобилей ВАЗ «классической» компоновки. На базе модели 2105 чуть позже появились: «люксовый» седан ВАЗ 2107 и универсал ВАЗ 2104. Эти модели вместе с 2105 со временем вытеснили модели «первого поколения» (кроме 2106).

    Модель ВАЗ-2105 по своему дизайну почти соответствовала европейской моде начала 1980-х. Это дало возможность продавать модель в ряде стран Европы долгие годы. Хотя в Европе такие заднеприводные четырехдверные пятиместные седаны уже стали переднеприводными моделями 70-х годов. С момента своего появления (да и сейчас тем более этот классический седан для многих автовладельцев не стал престижным и, соответственно, не стал самой массовой продукцией АвтоВАЗа. Это не помешало ему появиться переднеприводной Ваз можно считать самым прогрессивным дизайном.Внешне автомобиль получил хорошо выполненные линии дизайна кузова, большие прямоугольные блок-фары спереди и сзади, алюминиевые бамперы, крылья модной тогда резки, привод распредвала, а не привычную цепь. Система вентиляции отличается от предыдущей наличием прямоугольных дефлекторов.Заднее стекло с электрообогревом — стандартное оборудование!Блок предохранителей и реле вынесен в моторный отсек.

    Хорошо продуманный модельный ряд ВАЗ-2105 отражает самую суть современного понятия — средство передвижения. Несколько аскетичный салон, только качество сборки и уровень комплектации могут испортить первое впечатление, но не только ценой (особенно после девальвации)! Салон претерпел значительные изменения: новая панель приборов, новые сиденья и обшивка дверей. Салон не очень большой — под весь «Жигульм», но новые материалы, подголовники передних кресел и приемлемое рабочее место водителя (сиденье водителя сдвинуто назад, что делает более удобным размещение за рулем поднимающихся водителей) производят лучшее впечатление, чем предшественник — ВАЗ-2101. Однако, как и прежде, тройка на заднем сиденье по-прежнему закрыта. В некоторых автомобилях последних выпусков изменена проводка за счет комплектации панели приборов от модели ВАЗ-2107. В связи с изменением и упрощением электрической части, практически ежегодно проводимым производителем, в таких моделях при покупке с рук необходимо последовательно проверять работу всех электропотребителей!

    С начала производства ВАЗ 2105 оснащались карбюраторными двигателями рабочим объемом 1,3 литра мощностью 64 л. с. (с ременным приводом), эти автомобили также комплектовались 69 сильными (по старому ГОСТу) двигателями ВАЗ-21011, на который до 1986 года поставлялись масляные фильтры Тип 2101. В последующем их заменили компактными Тип 2105. Двигатели постоянно модернизировались. Позднее была освоена модификация ВАЗ-21053 с двигателем ВАЗ-2103 мощностью 72 л.с. (по новому ГОСТу). Долгое время ВАЗ-21051 модифицировали с 1,2-литровым двигателем ВАЗ-2101 мощностью 64 л.с. (по старому ГОСТу).

    С 1982 по 1984 год вместе с коромыслом клапанов из стали 40х распределительных валов Для повышения износостойкости вместо закалки ТВХ азотировали, что обеспечивало повышенную коррозионную стойкость, износостойкость и высокую устойчивость к знакопеременным нагрузкам. С 1985 года устанавливались распределительные валы с белильными кулачками. Эти валы имеют шестигранный ремень между третьим и четвертым кулачками. С этого же года навесные 45-литровые топливные баки под бензин АИ-93 без сливных пробок вместо 39литровые бензобаки со сливными пробками.

    Карбюраторы Тип 2105 с экономайзером принудительного холостого хода (ЭПХХ), позволяющим двигателю при торможении снижать выбросы оксида углерода (пресловутого СО) и снижать расход топлива, устанавливались на моторы до 1985 года. Затем установка простейших по конструкции карбюраторы типа 21051, которые до 1987 г. оснащались экостатами. С 1986 года взамен стартера СТ-221 устанавливаются типа 35.3708 и дополнительное реле зажигания. Система охлаждения также изменилась. Таким образом, с 1988, на «пятерки» (неофициальное название ВАЗ-2105 и модификации в водительском) устанавливались радиаторы с алюминиевыми сердечниками из двух рядов горизонтальных алюминиевых труб круглого сечения и охлаждающих пластин. На седанах, помимо четырехступенчатых коробок передач, с 1985 года устанавливались унифицированные пятиступенчатые типа ВАЗ-2112, а позже типа ВАЗ-21074. С коагуляцией на АвтоВАЗе выпуска маломощных 1,2-литровых моделей двигателей в производстве осталась только самая мощная 1,5-литровая модификация ВАЗ-21053, комплектации которой могут существенно отличаться отделкой салона (от кожзама на велюр) и др. При этом следует отметить, что автомобили ВАЗ 21054 выпускаются мелкосерийными ГИБДД и другими спецслужбами, которые дополнительно комплектуются вторым бензобаком и вторым аккумулятором.

    ВАЗ-21057 (Lada Riva) — модель, аналогичная ВАЗ 21053, но с правосторонним расположением рулевой колонки. Соответственно изменено расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников лобового стекла. Они двигаются слева направо, за счет «зеркального» механизма привода дворников. Это экспортная модификация с правым рулем и 1,5 л. Двигатель выпускался в 1992-1997 годах для Великобритании

    С 2001 года была принята новая программа комплектации моделей, для модели ВАЗ 2105 появилось два типа исполнения: «Стандарт» и «Норма».

    В общем, заднеприводные «Жигули» второго поколения до сих пор пользуются устойчивым спросом у вдохнувшей отечественной публики, которая за дешевизну и доступность запчастей готова простить многие огрехи сборки и некачественные комплектующие. Управляемость «Классики» на скользких зимниках тоже надолго ниже мировых требований.

    Какое масло заливать в ваз 2105. Какое масло заливать в двигатель, коробку передач и мосты на зиму в ваз

    Характеристики двигателя ВАЗ 2105

    Годы выпуска — (1979 — 2006)
    Материал блока цилиндров — чугун
    Система питания — карбюратор/инжектор
    Тип — рядный
    Количество цилиндров — 4
    Клапанов на цилиндр — 2
    Поршень ход поршня — 66 мм
    Диаметр цилиндра — 79 мм
    Степень сжатия — 8,8
    Объем двигателя 1294 см3.
    Мощность двигателя ВАЗ 2105 64 л.с. / 5600 об/мин
    Крутящий момент — 94 Нм / 3400 об/мин
    Топливо — АИ93
    Расход топлива — город 11л. | трасса 8 литров. | смешанный 9.5 л/100 км
    Расход масла — 700 г на 1000 км
    Вес двигателя 2105 — 104кг.
    Масло в двигатель ВАЗ 2105:
    5W-30
    5W-40
    10W-40
    15W-40
    Сколько масла в двигателе 2105: 3,75 л.
    При замене залить около 3,5 л.

    Ресурс 2105:
    1.По заводу — 125 тыс. км
    2. На практике — 200 тыс. км

    Тюнинг
    Потенциал — 200 л.с.
    Без потери ресурса — 80 л.с.

    Двигатель 2105 устанавливался на:
    ВАЗ 2104
    ВАЗ 2105
    ВАЗ 21072

    Неисправности и ремонт двигателя 2105

    Двигатель ВАЗ 2105 такой же, мощность немного ниже чем у одиннадцатого, основное отличие в том что двигатель ВАЗ 2105 с ремнем . Ремень ГРМ предназначен для снижения шума двигателя. К положительным качествам стоит отнести то, что двигатель 2105 не гнет клапана. Минусы двигателя 2105… все то же самое на двигателе 2105 требуется регулировка клапанов. Кроме того, двигатель 2105 глохнет, это может быть вызвано непрогретым загустевшим маслом в коробке. Просто прогрейте машину в холодное время года и только потом начинайте движение.
    Проблемы. Не редко двигатель ВАЗ 2105 заклинивает, скорее всего это вызвано нехваткой масла или нежеланием его вовремя менять, такая экономия запросто может выйти боком. Так же, как и 21011, дымит двигатель ВАЗ 2105, основные причины и способы решения этой проблемы описаны в статье про 2101 здесь в главе «общее описание». Стук в двигателе ВАЗ 2105 свидетельствует о том, что клапана не отрегулированы, идите к мастеру или отрегулируйте их своими руками, иначе при увеличении теплового зазора, кроме дополнительного шума, вы обнаружите снижение и без того высокой мощности, прогар клапанов, дисбаланс распредвалов, повышенный расход топлива и т.д. В целом неисправности двигателя ВАЗ 2105 полностью повторяют 2101 и 21011, читайте статьи про эти моторы для полного понимания картины.

    Если Вам посчастливилось стать обладателем автомобиля отечественного производства, из семейства «ВАЗ» марки «Жигули», а навыками, необходимыми для замены моторного масла в двигателе, Вы не обладаете, эта статья для ты. Статья послужит своеобразным путеводителем для тех, кто с двигателем автомобиля на «ты».

    И так, для замены масла и масляного фильтра в двигателе автомобилей: ВАЗ-2107, ВАЗ-2106, ВАЗ-2105, ВАЗ-2102, ВАЗ-2103, ВАЗ-2101 необходимо иметь комплект инструментов, масла и масляного фильтра соответственно. Подробнее сейчас.

    Что нужно для того, чтобы поменять масло и масляный фильтр двигателя своими руками?

    Первым делом нужно купить 4 литра моторного масла. и масляный фильтр. Марка и тип моторного масла – личное дело каждого и, как правило, зависит от предпочтений и толщины кошелька. Сезон, как ни странно, тоже играет роль, как лучший вариант для вашей «Жигуленки» могу посоветовать вариант всесезонного полусинтетического моторного масла марки (10W40).

    Также подготовьте инструменты, которые потребуются для замены масла в двигателе ВАЗ-2107, ВАЗ-2106, ВАЗ-2105, ВАЗ-2102, ВАЗ-2103 ВАЗ-2101:

    1. Шестигранный ключ » 12″, а также металлическая трубка диаметром чуть более 12 мм,

    2. Ключ (специальный) для откручивания масляного фильтра. На случай, если таковой найти не удалось, есть еще вариант посложнее – собственные умелые руки и отвертка.

    3. Ключ под кольцо или головку «на 17» (полезно, если на масляном поддоне установлена ​​нестандартная сливная пробка).

    4. Позаботьтесь также о емкости для слива отработанного масла.

    Важно! Работу по замене масла в двигателе необходимо проводить на смотровой яме, также подойдет эстакада или подъемник. Лежа на земле, вы вряд ли сможете провести эту операцию.

    Теперь по пунктам переходим непосредственно к самому процессу замены моторного масла:

    1. Перед началом замены масла прогрейте двигатель автомобиля до рабочей температуры, это где то 70-80 градусов. Затем заглушить двигатель, и при помощи «шестигранника на 12» открутить сливную пробку поддона двигателя, предварительно подставив под нее заранее подготовленную емкость. Слейте масло. Чтобы моторное масло лучше текло, отвинтите заливную крышку клапанной крышки.

    2. Затем открутите масляный фильтр с помощью специального ключа. Если у вас нет ключа, то можно попробовать открутить фильтр, крепко удерживая его обеими руками, слава богу добраться до него несложно. Если вы не можете открутить фильтр вручную, используйте отвертку.

    3. Как только масло из двигателя полностью стеклообразно, закрутите сливную пробку масляного поддона.

    4. Важно! Перед установкой нового масляного фильтра его необходимо залить небольшим количеством масла, а также смазать резиновое уплотнительное кольцо. Также не помешает протереть самостоятельно посадочное место, в которое будет устанавливаться масляный фильтр на блоке цилиндров.

    Если Вы являетесь счастливым обладателем семейного автомобиля ВАЗ модельного ряда под названием « Жигули «Или по-народному « Классик » и до сих пор не знаете как заменить моторное масло в двигателе вашего автомобиль своими руками,тогда эта статья для вас.Хотя очень странно,что есть такие люди на просторах нашей родины.Действительно,учёные уже доказали,что «наши люди»,знания и опыт ремонта жигулей впитываются с молоком матери и сразу после рождения начинают испытывать необъяснимую любовь к народным Классика — копейки, шестерки, семерки и т. д. Шутка:)

    Теперь о главном — как поменять масло и масляный фильтр в машине двигатель ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и что для этого нужно иметь.
    Для начала нужно купить масляный фильтр и четыре литра моторного масла. Марку и тип моторного масла выбираем по состоянию кошелька и текущему сезону. В качестве среднего — лучший вариант для «Жигулей» можно посоветовать — всесезонное (10W40) полусинтетическое моторное масло.
    Инструмент, необходимый для замены масла в двигателе автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-210 7:
    а) шестигранный ключ на «12» и металлическую трубку с внутренний диаметр чуть более 12 мм,
    б) специальный ключ для откручивания масляного фильтра (если его нет, то есть два варианта — своими руками и отвертка),
    в) накидной или торцевой ключ для 17 в арсенале тоже может пригодиться, если вдруг на масляном поддоне окажется нестандартная сливная пробка (см. фото 1). Также следует подумать о емкости для слива старого масла. Работу по замене масла в двигателе следует проводить на смотровой яме, подъемнике или эстакаде, так как эту процедуру довольно неудобно проводить «с земли»… Бережем нервы и силы!

    1. Перед заменой моторного масла автомобиль необходимо прогреть до рабочей температуры (70-80 градусов), затем заглушить и шестигранным ключом «на 12» открутить сливную пробку на поддоне двигателя (фото 2) и, подставив подготовленную емкость, слить масло. Для того, чтобы масло было лучше стекла, откручиваем крышку заливной горловины клапанной крышки.

    2. С помощью спец. открутить ключом масляный фильтр (фото 3). Если ключа нет, то можно попробовать открутить фильтр двумя руками, благо добраться до него несложно. Если открутить фильтр руками не удалось, на помощь придет отвертка. Этот процесс уже был описан в статье Замена масла в двигателе на автомобиле Daewoo Sens, при желании вы можете с ней ознакомиться. Но я надеюсь, что до этого у вас не дойдет.
    3. После того, как масло из двигателя полностью стекло, заворачиваем сливную пробку в поддон картера.
    4. Перед установкой нового масляного фильтра его необходимо заполнить небольшим количеством масла и смазать резиновым уплотнительным кольцом (фото 4). Не лишним будет, если протереть посадочное место масляного фильтра на блоке двигателя (фото 5).
    5. Масляный фильтр выкручиваем руками! И после этого заливаем масло в двигатель. Контроль уровня масла с помощью щупа. Его уровень должен быть между отметками MAX и MIN или не достигать отметки MAX 2-3 мм.
    6. Запустите двигатель и дайте ему поработать несколько минут (индикатор давления масла в двигателе должен погаснуть в течение 4-5 секунд). После этого глушим двигатель и через 5 минут проверяем уровень масла в двигателе, масляный фильтр и сливную пробку на предмет течи масла. При необходимости долейте масло в двигатель или затяните сливную пробку и масляный фильтр.

    При использовании статьи или фото активная прямая гиперссылка на сайт www.!

    «Семёрка» от ВАЗ — один из самых долгожителей-рекордсменов нашего автопрома. С момента выпуска первого экземпляра в 1982 году он не сходил с конвейера уже 30 лет. Модель позиционировалась как люксовая версия ВАЗ 2105 с более мощным двигателем. В остальном «семерка» отличалась удобными сиденьями, видоизмененной приборной панелью и большим количеством хрома в отделке. До 2000 года ВАЗ 2107 оснащался карбюраторным двигателем объемом 1,5 литра, после – инжекторными агрегатами того же объема.

    Ресурс двигателя сильно зависит от качества и типа используемого масла. Какое масло заливать в ВАЗ 2107 ? Простой ответ на этот вопрос прост: «Вы должны использовать рекомендованное производителем масло». Но этот вопрос заслуживает более подробного рассмотрения.

    Классификация моторных масел

    Рекомендации производителя не регламентируют тип масла, используемого для двигателя G7. В двигатель можно заливать минеральное, синтетическое и полусинтетическое масло, если оно соответствует требованиям качества.

    Канистры с моторным маслом имеют маркировку (например, «API SJ» или «API SG/CD»), которая информирует о качестве продукта. При выборе масла следует обратить на это внимание.

    Аббревиатура API ( American Petroleum Institute ) означает Американский институт нефти. Это американская неправительственная организация, обеспечивающая регулирование вопросов, связанных с газовой и нефтяной промышленностью. Одним из направлений работы API является разработка стандартов и рекомендуемых практик для нефтегазовой отрасли.

    Моторное масло оценивается по следующим показателям:

    • токсичность;
    • моющая способность;
    • коррозионная активность;
    • эффективность защиты деталей от трения;
    • сумма отложений, оставшихся на деталях за период эксплуатации;
    • температурные характеристики.

    Буквы «S» и «C» означают, что масло предназначено для бензиновых двигателей или дизелей.

    Буква после «S» или «C» обозначает качество эксплуатационных характеристик моторного масла. Обозначения расположены в алфавитном порядке. Чем дальше буква от «А», тем лучше масло работает.

    Масло подходит для ВАЗ 2107 не ниже «API SG/CD».

    Примечание: Методика SAE (тип «5W40» квалифицирует масло только по вязкости. Рабочие характеристики и качество в данной классификации не рассматриваются.

    Какое масло заливать в ВАЗ 2107

    Если говорить о то какое масло лить в ваз 2107 ,»синтетика»,»минералка» или «полусинтетика»,тогда на «семерку» больше всего подходит масло синтетика.как компромисс — полусинтетика.

    Синтетические масла синтезируются из различных химических веществ и являются более текучими при низких температурах. Этот тип масла нечувствителен к перегреву и более химически стабилен. Соответственно, срок службы «синтетики» намного больше, чем у «минералки».

    Масло полусинтетическое — компромисс между качеством синтетики и ценой минерального. Он подходит для использования в летних или теплых зимних условиях. В очень холодную лучше заливать синтетическое масло.

    Благодаря присадкам полусинтетические и синтетические масла обладают улучшенными смазывающими свойствами и значительно замедляют износ двигателя.

    Как определить, что пора менять масло

    Определить, что масло разложилось и нуждается в замене, можно по датчику давления масла. Со временем масло истончается. Его давление повышается при запуске двигателя и значительно падает после прогрева.

    При отсутствии датчика давления следуйте рекомендациям производителя. При езде на небольшие расстояния менять масло нужно через 6000 км. Если поездки преимущественно дальние, периодичность замены можно увеличить до 10 000 км.

    Сколько масла нужно для двигателя ВАЗ 2107

    По заявлению производителя количество масла в системе, включая фильтр, составляет 3,75 литра. С учетом компенсации угара 4-литровой канистры масла хватает для заправки системы и ее доливки в процессе эксплуатации.

      • При замене масла лучше заливать ту марку, которая была раньше. Если тип старого и нового масла не совпадает (например, «синтетика» после «минералки»), лучше после слива старого масла промыть систему.
      • Не добавляйте синтетическое масло в старые двигатели. Благодаря повышенным моющим свойствам «Синтетика» может вымывать отложения, закрывающие микротрещины в картере.
      • В новый двигатель лучше заливать исключительно синтетическое масло. Это предотвратит его перегрев и значительно увеличит его ресурс. Поэтому сразу после обкатки необходимо слить залитое на заводе масло и залить в систему «синтетику».
      • Независимо от пробега двигателя своевременная замена смазочных материалов увеличит его ресурс и повысит надежность. 903:30

    Надуманная проблема выбора масла для ВАЗ 2107 не так уж и сложна. Достаточно придерживаться рекомендаций производителя по качеству и приобрести нужный тип масла исходя из условий эксплуатации (холодный или теплый климат), состояния двигателя и финансовых возможностей.

    В двигателе ВАЗ 2105 конструкторы заложили несколько инновационных технических решений. Во-первых, здесь не гнется клапан при прерывании передачи, во-вторых, вращение на распределительный вал ГРМ передается зубчатым ремнем.

    ДВС 2105 характеристики

    ДВС четвертой серии 2105 спроектирован по аналогии с двигателем Форд Пинто, поэтому получил ременной привод ГРМ и навесного оборудования, и защиту от загиба/заклинивания клапанов в случае поломки во время движения. Улучшенные характеристики выглядят так:

    Производитель ВАЗ
    Марка ДВС ВАЗ-2105
    Годы выпуска 1979 – 1994 гг.
    Объем 1,3 л (1294 см3)
    Мощность 47,2 кВт (64 л.с.)
    Крутящий момент 94 Нм (3400 об/мин)
    Вес 104 кг
    Степень сжатия 8,8
    Питание Карбюратор ДААЗ-2105 Озон
    Тип двигателя рядный
    Количество цилиндров 4
    Расположение первого цилиндра рядом с ремнем ГРМ
    Количество клапанов на цилиндр 2
    Материал головки блока цилиндров алюминиевый сплав
    Допустимая коробление Прокладки коллектора (впуск/выпуск) 0,08 мм

    Прокладка ГБЦ 0,05 мм

    Седло клапана ширина 2 — 2,4 мм, угол 45°
    Распределительный вал один верхний внутри ГБЦ, ширина фазы 232°, опережающий выпускной клапан 42°, отставание впускного клапана 40°
    Сальник распределительного вала диаметры — 40 мм, 56 мм, ширина 7 мм
    Материал блока цилиндров чугун
    Диаметр цилиндра класс A — 79 — 79,01 мм

    класс B — 79,01 — 79,02 мм

    класс C — 79,02 — 79,03 мм

    класс D — 79,03 — 99,02 мм0004

    класс Е — 79,04 — 79,05 мм

    Поршни и кольца Луженый поршень из алюминиевого сплава

    Чугунные кольца, хромированные снаружи компрессионные (верхние) и фацетированные (нижние)

    Диаметр поршня класс A — 78,94 — 78,95 мм

    класс C — 78,96 — 78,97 мм

    класс E — 78,98 — 78,99 мм

    Зазоры поршень/стенка цилиндра — 0,153 — 0,173 мм (стандарт) или 0,19мм (максимум)

    поршневых колец — 110 мм относительно плоскости среза

    Верхнее компрессионное кольцо 1,535–1,555 мм
    Нижнее компрессионное кольцо 3,957 — 3,977 мм
    Маслосъемное кольцо 2 015 — 2 035 мм
    Зазор между канавкой поршня и кольцом 0,03–0,07 мм
    Коленчатый вал чугун, литье
    Количество коренных подшипников 5
    Диаметр шейки редуктора 50,795 — 50,775 мм
    Зазор прикорневой шейки 0,1–0,5 мм
    Шатунные подшипники Диаметр шейки вала — 47,814 мм

    Толщина вкладыша — 1448 мм

    Ширина вкладыша — 28,025 — 28,975 мм

    Сальники коленвала передние — диаметры 42 мм, 60 мм, ширина 7 мм

    сзади — диаметр 85 мм, 105 мм, ширина 10 мм

    Ход поршня 66 мм
    Топливо АИ-93 (допускается А-76)
    Экологические стандарты Евро-1
    Расход топлива трасса — 6 л/100 км,

    смешанный цикл 8 л/100 км

    город — 10 л/100 км

    Расход масла не более 0,7 л/1000 км
    Масло моторное для 2105 5W-30 и 15W-40
    Объем моторного масла 3,75 л
    Частота замены каждые 55 000 км
    Рабочая температура 80 °
    Моторесурс заявленный 200 000 км

    реальный 500 000 км

    Регулировка клапанов Гайки и щуп
    Система охлаждения форсированный, антифриз-А40
    Объем охлаждающей жидкости 9,75 л
    водяной насос рабочее колесо из полимера, крепление на блок
    Зажигание Распределитель АТЭ-2
    Свечи на ваз 2105 оригинал — А17-ДВ,
    Зазор между электродами свечи 0,5 — 0,6 мм
    Ремень ГРМ 122 зубца
    Порядок цилиндров 1-3-4-2
    Воздушный фильтр сухой со сменным картонным картриджем и фильтром предварительной очистки, сезонный контроль температуры
    Масляный фильтр рекомендуется Mann W914/2
    Маховик 129 зубьев, 0,62 кг

    внутренний диаметр отверстия — 25,67 мм

    внешний диаметр — 27,75 мм

    количество отверстий крепления — 6 шт.

    без смещений

    Болты крепления маховика М10х1,25 мм, длина 23,5 мм,
    Маслосъемные колпачки производителей Horse или Corteco
    Компрессия давление в цилиндрах от 11 до 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бар
    Температура масла 80 °C
    Температура срабатывания термостата 80–84 °C
    Давление клапана внутри пробки радиатора 0,7–1 бар
    Содержание в выхлопе вредных продуктов CH
    Обороты ХХ 700 — 800 мин -1
    Усилие затяжки резьбовых соединений свеча — 20 Нм

    маховик — 60 + 90° Нм

    болт сцепления — 20 Нм

    крышка подшипника — 65 Нм + 90° (основной) и 30 Нм + 90° (соединительный шток)

    ГБЦ — 4 ступени 40 Нм, 60 Нм + 90° + 90°

    Полное описание параметров ДВС содержится в официальном руководстве завода производителя. В нем указано, что напротив клапанов в поршнях двигателя имеются прорези, обеспечивающие безопасность работы ДВС в случае обрыва ремня ГРМ – поршень не сможет физически «встретиться» с клапаном. Пользователь просто заменит резиновое изделие, капитальный ремонт не потребуется.

    Нюансы конструкции

    Эксперименты проводились производителем для получения вышеуказанных характеристик двигателя:

    • ход поршня уменьшен до 66 мм;
    • диаметр цилиндра, наоборот, увеличен до 79 мм.

    В результате получается оборотистый мощный двигатель с алюминиевой крышкой клапана, поглощающей шум привода. Еще одной особенностью ДВС является крепление шкива ремня ГРМ – пользователям не нужно откручивать болт на коленчатом валу, в отличие от предыдущих моделей двигателей ВАЗ.

    В инструкции по эксплуатации производитель рекомендует какое масло заливать в двигатель — 5W30 — 15W40.

    Какие автомобили комплектовались ДВС 2105?

    Указанная модернизация не смогла удовлетворить пользователей отечественного автопрома. Основным недостатком был регулярный обрыв ремня ГРМ, руководство АвтоАЗ уменьшило объемы производства, затем сняло с производства двигатель 2105, поэтому двигателем были оснащены только три модификации Жигулей:

    • 2105 седан;
    • 2104 универсал;
    • 21072 седан.

    В настоящее время произвести тюнинг под двигатель этой серии не составляет труда, однако среди эксплуатируемого жигулевского парка «пятерок» с «родным» двигателем очень мало.

    Плюсы и минусы

    При соблюдении режимов обслуживания и эксплуатации капитальный ремонт для машин десятилетия не требовался. В умелых руках двигатель 2105 19 года выпуска.89 используется по сей день, а ресурса ремня ГРМ хватает на 40 000 км. Если с расходными материалами проблем нет, то потребность в запчастях удовлетворяется не полностью. Например, ГБЦ всегда в наличии, а впускные коллекторы приварены на место.

    Регламент технического обслуживания

    Объект технического обслуживания Время или пробег (что наступит раньше)
    Ремень ГРМ замена через 40 000 км
    Аккумулятор 1 год / 20 000
    Клапанный зазор 2 года / 20 000
    Вентиляция картера 2 года / 20 000
    Ремни привода навесного оборудования 2 года / 20 000
    Топливопровод и крышка бака 2 года / 40 000
    Моторное масло 1 год / 10000
    Масляный фильтр 1 год / 10000
    Воздушный фильтр 1–2 года / 20 000
    Топливный фильтр 4 года / 20 000
    Фитинги и шланги для обогрева/охлаждения 2 года / 40 000
    Охлаждающая жидкость 2 года / 40 000
    Кислородный датчик —
    Свеча зажигания 1–2 года / 20 000
    Выпускной коллектор 2 года

    Зная, какое масло используется в двигателе, и тип жидкости, которой заправлена ​​система охлаждения, вы сможете провести обслуживание «пятерки» ДВС самостоятельно.

    Причины неисправностей и их устранение

    В принципе двигатель 2105 имеет все типичные неисправности карбюраторных рядных ДВС:

    • засорение топливной системы, ТНВД, карбюратора, дроссельной заслонки, форсунок и фильтра;
    • выработка ресурса воздушного фильтра и микровыключателя;
    • выход из строя системы зажигания и залегание клапанов, поршневых колец;
    • пробой прокладок и уплотнений, перекос кулачковых зазоров;
    • производство цилиндров/поршней, вкладышей подшипников;
    • Ослаблены болты маховика и приводные ремни навесного оборудования.

    А вот схема двигателя позволяет избежать капремонта при обрыве ремня ГРМ на 100%.

    Тюнинг двигателя

    По аналогии с предыдущими двигателями внутреннего сгорания производителя, мотор 2105 может увеличивать мощность несколькими способами:

    • расточка цилиндров под размер большего поршня;
    • увеличение длины шатуна;

    Какое масло лить ваз 2105 карбюратор.

    Какое масло заливать в двигатель, коробку передач и мосты на зиму в ваз

    Одним из основных видов работ по техническому обслуживанию автомобилей ВАЗ, независимо от модели и года выпуска, является замена рабочих жидкостей, в первую очередь масел. Причем замену смазочных материалов следует проводить во всех составных частях автомобилей, где используется смазка. Прежде всего, это детали двигателя и трансмиссии.

    Так как в наших широтах наблюдается сезонная смена климата с сильными перепадами температур, часто возникает вопрос, какое масло заливать в двигатель ВАЗ зимой, ведь смена времени года также влияет на свойства смазки. И в этом вопросе нужно разобраться.

    Вязкость

    Начнем с того, что для смазки, предназначенной для заливки в силовые установки, одним из основных параметров является ее вязкость. Эта характеристика определяет текучесть масла при различных условиях эксплуатации. Она должна быть текучей на холоде (для обеспечения легкого пуска двигателя) и сохранять вязкость, то есть не стекать с поверхности, после нагрева. Именно вязкость масла является одним из основных критериев при выборе. Для обозначения смазочных материалов по вязкости введена целая классификация — SAE.

    По ней все масла делятся на:

    • Летнее;
    • Зимний;
    • Всесезонный;

    Первые два варианта относительно редко встречаются в нашей стране, они больше предназначены для использования в условиях круглогодично стабильных температурных показателей. Для летнего варианта главным критерием является сохранение вязкости при высоких температурах, а текучесть при низких температурах практически не учитывается. А у зимнего варианта все с точностью до наоборот.

    Поскольку у нас большие сезонные перепады температур, использовать отдельно летнее и зимнее масла просто нецелесообразно. Поэтому рациональнее использовать всесезонные смазки. Тем более, что они бывают разной вязкости, так что выбирать тоже стоит правильно. моторное масло на зиму на ваз.

    Для обозначения вязкости всесезонных моторных масел по классификации SAE используется индекс, состоящий из цифр и букв. Примеры такой маркировки: 5W-40, 0W-30, 10W-50 и т. д. Первая часть маркировки указывает на вязкость при низких температурах. Фактически этот показатель свидетельствует о том, при каком минимальном температурном пороге смазочный материал будет оставаться достаточно жидким, чтобы масляный насос смог «протолкнуть» его по системе. И в этом случае, чем меньше номер первой части маркировки, тем больший мороз выдержит смазка. Так, масло с индексом 5W будет оставаться жидким при температуре до -30 градусов, а вот для 15W максимальный температурный порог составляет уже -20 градусов С.

    Вторая часть маркировки указывает на вязкость при высоких температурах. Здесь все наоборот, чем больше цифра, тем выше вязкость после нагрева.

    Чтобы подобрать вязкость моторного масла на зиму на ВАЗ-2114 или любую другую модель, нужно всего лишь определить температуру в разные сезоны. Да, для северных широт следует в первую очередь ориентироваться на низкотемпературную вязкость, то есть на первую часть индекса SAE. Если зимой температура опускается до -30 град. С и ниже лучше использовать масла 0W или хотя бы 5W. Использование смазки с более высоким индексом приведет к тому, что в сильные морозы масло будет настолько густым, что стартер не сможет провернуть коленчатый вал. А вот для южных широт следует больше ориентироваться на вторую часть показателя, то есть на высокотемпературную вязкость.

    Для широт с умеренным климатом масло на зиму на ВАЗ-2106 (вообще неважно какой модели) придется искать компромисс, чтобы зимой смазка оставалась жидкой, а летом вязкой. Оптимальным для такого климата является масло с индексом 5W-40.

    Тип масла

    Было рассмотрено какое масло лить зимой в ВАЗ 2110 по такому параметру как вязкость.

    Но вы также должны учитывать тип смазки. Всего их три:

    • Минерал;
    • Синтетика;
    • Полусинтетика;

    Минеральное масло на зиму ВАЗ-2109 — самый худший вариант. Такая смазка, полученная путем переработки нефтепродуктов, характеризуется недостаточно хорошими эксплуатационными характеристиками, особенно низкотемпературной вязкостью. То есть его порог загустевания намного выше, чем у других видов масла. Но тут стоит отметить, что такое масло для использования в качестве смазки практически не встречается. Но с другой стороны, его часто используют в качестве основы для промывочных жидкостей.

    Масло синтетическое — один из самых лучших вариантов для силовых установок современных автомобилей. Его получают путем синтеза, в ходе которого задаются определенные параметры смазки, в том числе вязкость. Поэтому при определении, какое масло лить в ВАЗ-2114 зимой, следует отдавать предпочтение синтетическому маслу.

    полисинтетическое Представляет собой смесь минерального и синтетического масел. По эксплуатационным показателям уступает «синтетике» (но по более низкой цене), но превосходит «минералку». Поэтому использование такого масла в двигателе ВАЗ-21083 или моделях классического семейства – вполне приемлемый вариант.

    Именно эти два критерия – вязкость и тип – следует учитывать при определении того, какое масло заливать на зиму в ВАЗ-2115 или любую другую модель.

    Естественно, следует обратить внимание на производителя. Не стоит покупать смазку в сомнительных торговых точках, малоизвестных производителей. При выборе масла лучше не экономить.

    Наконец, давайте пройдемся по трансмиссии. Классические модели ВАЗ смазка заливается в редуктор и редуктор, а начиная с модели ВАЗ-2108 и выше — только в редуктор (у них нет редуктора). Причем в этих узлах используется специальное масло-трансмиссионное. Эту смазку не нужно заменять так часто, как смазку для силовой установки, да и общие требования к ней намного ниже.

    Выбирая трансмиссионное масло ВАЗ-2107 на зиму, нюансы учитывать особо не нужно. В элементах трансмиссии используются масла, имеющие индекс по классификации SAE 75W-85, 80W-90 и т. д. Оно заливается как в редуктор, так и в редуктор.

    Видео — Какое масло в машину выбрать на зиму?

    Какими показателями руководствуются современные автомобилисты при выборе моторных масел? В первую очередь речь идет об эксплуатационных свойствах и вязкости. Также для владельцев «классики» очень важна стойкость состава и то, как это масло повлияет на расход топлива.

    Все современные масла, которые выпускаются современными производителями, делятся сразу на несколько групп — всесезонные, зимние, а также летние. Впрочем, это будет не так уж и голословно – уже давно понятно, что специализированные летние или зимние масла на современном рынке встретить практически невозможно – их используют крайне редко, заливают в баки вездеходов в Сахаре или в Арктике. О выборе лучшего моторного масла на зиму

    Для нашей страны наиболее актуальными являются всесезонные масла, которые в самом широком диапазоне температур обеспечивают работу двигателя. Для обозначения всесезонных масел принято использовать аббревиатуру, например, SAE 5w-30.

    О чем это?

    Обозначение приведено выше, и прежде чем разбирать конкретные сорта масла, разберемся с его расшифровкой. Число, стоящее перед буквой W, будет обозначать минимальную температуру, при которой это масло позволит запустить двигатель. Определить его достаточно просто – отнимаем от этой цифры четное число 35. Так вот, если масло SAE 5w-30, то оно крутится при температуре -30 градусов.

    В этом обозначении есть и вторая цифра — она ​​будет определять вязкость масла (высокие температуры). Напрямую расшифровать такой показатель просто невозможно — он определяется максимальной и минимальной вязкостью масла (опять же при рабочих температурах). Однако вам будет достаточно информации, что чем больше цифра, тем выше вязкость масла даже при высоких температурах.

    Шлам — в чем опасность?

    Да, почти каждому современному водителю приходилось встречаться со словом «отстой». Большинство из нас в курсе, что именно шлам приведет к поломке двигателя, ведь речь идет о темном густом веществе, которое образовалось в двигателе при жесткой эксплуатации машины. Но какое моторное масло защитит двигатель «классического» двигателя от ВАЗ зимой?

    Нам понадобится моторное масло с высокими эксплуатационными характеристиками. Именно он откроет целый ряд преимуществ (перед применением стандартных составов).

    При экстремально низких температурах использование стандартных моторных масел приводит к тому, что эта жидкость загустевает и теряет текучесть. Именно это ограничивает способность составов циркулировать внутри мотора, увеличивая износ деталей и приводя к образованию шламовых отложений. То же самое и летом.

    Mobil 1 как панацея

    Всем владельцам отечественной классики любого года выпуска рекомендуется использовать качественные синтетические масла от Mobil 1, которые содержат в своем составе тщательно подобранные присадки и базовые масла. Собственно, именно они противостоят загустению в самых сложных температурных условиях. Использование таких комплектующих позволяет содержать двигатель в первозданной чистоте – вне зависимости от того, ездите ли вы по крупному мегаполису и часто стоите в пробках или передвигаетесь по сельским проселочным дорогам.

    Mobil 1 Extended Life 10W-60

    Mobil 1 является эталоном превосходной защиты двигателя и смазки всех топливных колец. Проведенные не так давно испытания показали, что именно технология этого производителя, воплощенная в моторном масле, позволяет обеспечить движение узлов двигателя ВАЗ, исключая возможность повреждения двигателя шламом.

    Не так давно отечественное представительство ExxonMobil подвергло «классику» от ВАЗ лабораторным испытаниям, основной целью которых является проверка эффективности очистки двигателя от шлама.

    Этап номер один — здесь мотор работал в режиме, позволяющем привести к интенсивному образованию гари внутри мотора. Был смоделирован результат, согласно которому стандартное масло при неправильных условиях эксплуатации способствует образованию шлама.

    Для очистки экспериментаторы использовали популярное среди автомобилистов масло Mobil 1 Extended Life 10W-60 – на нем автомобиль без замены и без вреда для двигателя смог преодолеть 7 тысяч километров.

    Собственно, использование зимнего масла Mobil 1 Extended Life 10W-60 способствует удалению шлама из двигателя и препятствует его образованию. Ориентируясь на результаты испытаний, эффективность защиты двигателя подтверждается всеми самыми основными, ключевыми параметрами – чистотой двигателя, высочайшей степенью защиты и минимальным износом деталей автомобиля.

    Вероятно, именно поэтому моторное масло Mobil 1 Extended Life 10W-60 так популярно среди современных автомобилистов и владельцев автомобилей ВАЗ в частности.

    Возможно Бизол?

    Bizol является крупным игроком на рынке, поставляя на рынок масла, ориентированные на различные условия эксплуатации. Если вы стали счастливым обладателем нового ВАЗа и хотите содержать его двигатель в идеальном состоянии, масло Bizol Ultra Longlife 5W-40 для вас. Идеальное синтетическое масло, обеспечивающее максимально эффективную защиту двигателя, а также гарантирующее длительный срок эксплуатации.

    Есть еще полусинтетика — Bizol Gold 10W-40, она ориентирована на тяжелые условия эксплуатации большого города с постоянными пробками и заторами.

    Bizol также запасался маслами для автомобилей ВАЗ, двигатели которых имеют колоссальный пробег и, казалось, давно должны были выйти на пенсию. Для двигателей, склонных к повышенному расходу масла, рекомендуется Gold 10W-40. Здесь присутствует оптимальное количество добавок, соблюдается критерий цена-качество.

    В нашей статье представлены самые интересные автомобильные масла, которые специалисты рекомендуют заливать в отечественные Жигули. Вне зависимости от того, какое масло вы используете, опасайтесь подделок!

    Характеристики двигателя ВАЗ 2105

    Годы выпуска — (1979 — 2006)
    Материал блока цилиндров — чугун
    Система питания — карбюратор/инжектор
    Тип — рядный
    Количество цилиндров — 4
    Клапанов на цилиндр — 2
    Ход поршня — 66 мм
    Диаметр цилиндра — 79 мм
    Степень сжатия — 8,8
    Объем двигателя — 1294 см3.
    Мощность двигателя ваз 2105 — 64 л.с./5600 об/мин
    Крутящий момент — 94 Нм/3400 об/мин
    Топливо — АИ93
    Расход топлива — город 11л. | трасса 8 л. | смешанный 9.5л/100км
    Расход масла — 700 гр на 1000км
    Вес двигателя 2105 — 104кг.
    Масло моторное ВАЗ 2105:
    5W-30
    5W-40
    10W-40
    15W-40
    Сколько масла в двигателе 2105: 3,75 л.
    При замене заливаем около 3,5л.

    Ресурс 2105:
    1. По заводу — 125 тыс. км
    2. На практике — 200 тыс. км

    тюнинг
    Потенциал — 200 лс
    Без потери ресурса — 80 лс

    Двигатель 2105 устанавливался на:
    ВАЗ 2104
    ВАЗ 2105
    ВАЗ 21072

    Неисправности и ремонт двигателя 2105

    Двигатель ВАЗ 2105 такой же, мощность немного ниже чем у одиннадцатого, основное отличие в том, что двигатель ВАЗ 2105 имеет ремень. Использование ремня ГРМ предназначено для снижения шума двигателя. К положительным качествам следует отнести то, что двигатель 2105 не гнет клапана. Минусы двигателя 2105… двигатель 2105 еще требует регулировки клапанов. Кроме того, двигатель 2105 глохнет, это может быть вызвано загустевшим маслом в непрогретой коробке. Просто прогрейте машину в холодное время года и только потом начинайте движение.
    Проблемы. Нередки случаи, когда двигатель ВАЗ 2105 заклинивает, скорее всего из-за нехватки масла или нежелания его вовремя менять, такая экономия запросто может выйти боком. Так же как и 21011 дымит двигатель ВАЗ 2105, основные причины и способы решения этой проблемы описаны в статье про 2101 здесь в разделе «общее описание». Стук в двигателе ВАЗ 2105 свидетельствует о том, что клапана не отрегулированы, идите к мастеру или отрегулируйте сами, иначе при увеличении теплового зазора, помимо дополнительного шума, вы обнаружите снижение и без того большой мощности, прогар клапанов, дисбаланс распредвалов, повышенный расход топлива и т.д. В целом неисправности двигателя ВАЗ 2105 полностью повторяют 2101 и 21011, читайте статьи об этих моторах для полного понимания картины.

    В двигатель ВАЗ 2105 конструкторы заложили несколько инновационных технических решений. Во-первых, клапан не гнется при обрыве трансмиссии, а во-вторых, вращение на распредвал ГРМ передается зубчатым ремнем.

    Характеристики ДВС 2105

    ДВС четвертой серии 2105 спроектирован по аналогии с двигателем Форд Пинто, поэтому получил ременной привод ГРМ и навесное оборудование, и защиту от загиба/заклинивания клапанов в случае его поломка в момент движения. Улучшенные характеристики выглядят так:

    Производитель ВАЗ
    Марка ДВС ВАЗ-2105
    Год выпуска 1979 – 1994
    Объем 1,3 л (1294 см3)
    Мощность 47,2 кВт (64 л.с.)
    Крутящий момент 94 Нм (3400 об/мин)
    Вес 104 кг
    Степень сжатия 8,8
    Питание Карбюратор ДААЗ-2105 Озон
    Тип двигателя рядный
    Количество цилиндров 4
    Расположение первого цилиндра рядом с ремнем ГРМ
    Количество клапанов на цилиндр 2
    Материал головки блока цилиндров алюминиевый сплав
    Допустимая деформация прокладки коллектора (впуск/выпуск) 0,08 мм

    прокладка ГБЦ 0,05 мм

    Седло клапана ширина 2 – 2,4 мм, угол 45°
    распределительный вал один верхний внутри ГБЦ, ширина фазы 232°, опережающий выпускной клапан 42°, отстающий впускной клапан 40°
    Сальник распределительного вала диаметры — 40 мм, 56 мм, ширина 7 мм
    Материал блока чугун
    Диаметр цилиндра Класс A — 79 — 79,01 мм

    Класс B — 79,01 — 79,02 мм

    класс C — 79,02 — 79,03 мм

    класс D — 79,03 — 79,04 мм

    Class E -79,04 -79,05 мм 9000 ММ.

    Поршни и кольца поршень из алюминиевого сплава луженый

    кольца чугунные компрессионные снаружи хромированные (верхние) и граненые (нижние)

    Диаметр поршня класс A — 78,94 — 78,95 мм

    класс C — 78,96 — 78,97 мм

    класс E — 78,98 — 78,99 мм

    зазоры поршень/стенка цилиндра — 0,153 — 0,173 мм (стандарт) или 0,19 мм (максимум)

    поршневые кольца — 110 мм относительно плоскости разреза

    Верхнее компрессионное кольцо 1,535–1,555 мм
    Нижнее компрессионное кольцо 3,957 — 3,977 мм
    Маслосъемное кольцо 2,015–2,035 мм
    Зазор между канавкой поршня и кольцом 0,03–0,07 мм
    Коленчатый вал чугун, литье
    Количество коренных подшипников 5
    Диаметр шейки редуктора 50,795 — 50,775 мм
    Зазор коренной шейки 0,1–0,5 мм
    Шатунные подшипники диаметр шейки вала — 47,814 мм

    толщина вкладыша — 1,448 мм

    ширина вставки — 28,025 — 28,975 мм

    Сальники коленвала передние — диаметры 42 мм, 60 мм, ширина 7 мм

    задние — диаметры 85 мм, 105 мм, ширина 10 мм

    ход поршня 66 мм
    Топливо АИ-93 (допускается А-76)
    Экологические стандарты Евро 1
    Расход топлива трасса — 6 л/100 км,

    смешанный цикл 8 л/100 км

    город — 10 л/100 км

    Расход масла не более 0,7 л/1000 км
    Масло моторное для 2105 5W-30 и 15W-40
    Объем моторного масла 3,75 л
    Частота замены каждые 55000 км
    Рабочая температура 80°
    Моторесурс заявленный 200 000 км

    реальный 500 000 км

    Регулировка клапанов Гайки и щуп
    Система охлаждения принудительная, антифриз-A40
    Объем охлаждающей жидкости 9,75 л
    водяной насос рабочее колесо полимер, крепление на блоке
    Зажигание Распределитель АТЭ-2
    Свечи на ваз 2105 оригинал — А17-ДВ,
    Зазор между электродами свечи зажигания 0,5–0,6 мм
    зубчатый ремень 122 зубца
    Порядок работы цилиндров 1-3-4-2
    Воздушный фильтр сухой со сменным картонным картриджем и фильтром предварительной очистки, сезонная регулировка температуры
    Масляный фильтр рекомендуется Mann W914/2
    Маховик 129зубья, 0,62 кг

    внутренний диаметр отверстия — 25,67 мм

    внешний диаметр — 27,75 мм

    количество монтажных отверстий — 6 шт.

    без выступов

    Болты крепления маховика M10x1,25 мм, длина 23,5 мм,
    Маслосъемные колпачки производителей Horse или Corteco
    Компрессия давление в цилиндрах от 11 до 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бар
    Температура масла 80°C
    Температура открытия термостата 80–84°C
    Давление клапана внутри крышки радиатора 0,7–1 бар
    Содержание вредных продуктов в выхлопе СН
    Оборот XX 700 — 800 мин -1
    Момент затяжки резьбовых соединений свеча — 20 Нм

    маховик — 60 + 90° Нм

    болт сцепления — 20 Нм

    крышка подшипника — 65 Нм + 90° (основной) и 30 Нм + 90° (шток)

    головка блока цилиндров — 4 ступени 40 Нм, 60 Нм + 90° + 90°

    Полное описание параметров ДВС содержит официальное руководство производителя. В нем указано, что напротив клапанов в поршнях мотора имеются прорези, обеспечивающие безопасность работы ДВС при обрыве ремня ГРМ – поршень не сможет «встретиться» с клапаном физически. Пользователь просто заменяет резиновое изделие, капитальный ремонт не требуется.

    Конструктивные нюансы

    Для получения вышеуказанных характеристик двигателя производитель провел эксперименты:

    • ход поршня уменьшен до 66 мм;
    • диаметр цилиндра, наоборот, увеличен до 79 мм.

    Получился оборотистый мощный мотор с алюминиевой клапанной крышкой, поглощающей звуки привода. Еще одной особенностью ДВС стало крепление шкива ремня ГРМ – пользователям не нужно откручивать болт на коленчатом валу, в отличие от предыдущих моделей двигателей ВАЗ.

    В инструкции по эксплуатации производитель рекомендует какое масло заливать в двигатель — 5W30 — 15W40.

    Какие автомобили комплектовались ДВС 2105?

    Указанная модернизация не смогла удовлетворить пользователей отечественного автопрома. Основным недостатком был регулярный обрыв ремня ГРМ, руководство АвтоАЗ уменьшило объемы производства, затем сняло с производства двигатель 2105, поэтому мотором комплектовались только три модификации Жигулей:

    • 2105 седан;
    • 2104 универсал;
    • 21072 седан.

    В настоящее время тюнинг под двигатель этой серии не представляет сложности, однако среди эксплуатируемого парка жигулевских «пятерок» с «родным» двигателем осталось совсем немного.

    Плюсы и минусы

    При соблюдении режимов обслуживания и эксплуатации капитальный ремонт машин не требовался десятилетиями. В умелых руках двигатель 2105 выпуска 1989 года эксплуатируется и по сей день, а ресурса ремня ГРМ хватает на 40 000 км. Если с расходными материалами проблем нет, то потребность в запчастях удовлетворяется не полностью. Например, ГБЦ всегда в наличии, а впускные коллекторы варятся на месте.

    регламент технического обслуживания

    объект технического обслуживания Время или пробег (что наступит раньше)
    ремень ГРМ замена через 40000 км
    аккумулятор 1 год/20000
    Клапанный зазор 2 года/20000
    вентиляция картера 2 года/20000
    Ремни для привода навесного оборудования 2 года/20000
    Топливопровод и крышка бака 2 года/40000
    Моторное масло 1 год/10000
    Масляный фильтр 1 год/10000
    Воздушный фильтр 1–2 года/20000
    Топливный фильтр 4 года/20000
    Фитинги и шланги для обогрева/охлаждения 2 года/40000
    Охлаждающая жидкость 2 года/40000
    кислородный датчик —
    Свеча зажигания 1–2 года/20000
    Выпускной коллектор 2 года

    Зная, какое масло используется в двигателе, и тип жидкости, которой заправлена ​​система охлаждения, обслуживание ДВС «пятерки» можно произвести своими руками.

    Причины неисправностей и их устранение

    В принципе двигатель 2105 имеет все типичные неисправности карбюраторных рядных ДВС:

    • засорение топливной системы, ТНВД, карбюратора, дроссельной заслонки, жиклеров и фильтра;
    • выхлоп воздушного фильтра и микропереключатель;
    • выход из строя системы зажигания и залегание клапанов, поршневых колец;
    • пробой прокладок и уплотнений, перекос кулачковых зазоров;
    • производство цилиндров/поршней, вкладышей подшипников;
    • ослабление болтов крепления маховика и приводных ремней навесного оборудования. 903:30

    А вот схема двигателя позволяет избежать капремонта при обрыве ремня ГРМ на 100%.

    Тюнинг мотора

    По аналогии с предыдущими двигателями внутреннего сгорания производителя, мотор 2105 может увеличить мощность несколькими способами:

    • расточка цилиндров под размер большего поршня;
    • увеличение длины хода шатуна;

    Здравствуйте, сегодня мы покажем вам, как самостоятельно заменить масляный фильтр и масло в двигателе на ВАЗ 2105, 2107. Масло в двигателе меняется в среднем раз в 10000 км и меняется вместе с фильтром, иначе толку будет мало от нового масла. Максимум можно проехать без замены масла 15 000 км, но это уже предел, если ездить дольше, двигатель начнет «умирать». Для чего нужно масло в двигатель можно прочитать Масло необходимо менять на горячем заглушенном двигателе.

    Сначала снимите крышку маслозаливной горловины, это необходимо для того, чтобы масло «не булькало» при сливе

    Теперь большим шестигранником откручиваем сливную пробку на картере двигателя и сливаем масло в заранее подготовленную емкость

    Ждем, пока стечет как можно больше масла, 5-10 минут и закручиваем сливную пробку на место. Теперь нужно поменять масляный фильтр. Для начала попробуйте открутить масляный фильтр руками, если не получится, то воспользуйтесь специальным съемником, а если съемника нет, то можно проткнуть фильтр отверткой в ​​основании и открутить за него

    Далее закручиваем новый масляный фильтр, лучше закручивать руками, чтобы не переборщить и не сорвать резьбу. Заливаем новое моторное масло через маслозаливную горловину, при этом проверяем его уровень в двигателе с помощью щупа. После того, как вы залили масло до отметки max на щупе, запустите двигатель на несколько секунд и, выждав 5 минут, снова проверьте уровень масла, так как масло циркулирует по всему двигателю и масляный фильтр заполняется, может потребоваться быть пополнен.

    Клиренс ВАЗ 2104. Сколько весит автомобиль

    ВАЗ-2104 Жигули/Лада Нова Брейк – пятиместный универсал классической компоновки, относящийся ко второму поколению «классики» Волжского автозавода.

    С конца 1984 года этот пятиместный универсал второго поколения «классики» сменил на конвейере универсал «первого» поколения — ВАЗ-2102, но выпускались они совместно для другого год.

    Жигулевский универсал ВАЗ-2104 остается самым массовым отечественным малолитражным внедорожником. Он пользуется прочной репутацией семейного автомобиля и развозного фургона для городской «палаточной торговли», так что, пожалуй, мода на него не пройдет никогда. Немаловажную роль в этом сыграли следующие факторы: доступность запчастей и услуг, приличный грузовой объем салона, относительно современный дизайн (хоть и устаревший, но для универсала это не самый большой недостаток) и относительно низкая стоимость. . В базовой комплектации отделка салона довольно аскетична, как и у базового седана ВАЗ-2105.

    Модель ВАЗ-21043, выпускаемая параллельно с ВАЗ-2104, представляет собой более мощную модификацию с двигателем ВАЗ-2103 рабочим объемом 1,5 литра (карбюратор 2107) и пятиступенчатой ​​механической коробкой передач ВАЗ-21074, полностью унифицирован с четырехступенчатой ​​коробкой передач, что делает автомобиль более динамичным и приятным в управлении.

    Некоторые автомобили, начиная с 90-х годов, оснащаются приборной панелью типа ВАЗ-2107. Стоимость в этом случае несколько выше. Универсалы модификации ВАЗ-21047, оснащенные облицовкой радиатора, пятиступенчатой ​​коробкой передач, электрооборудованием и салоном с ковшеобразными передними сиденьями от ВАЗ-2107, ценятся на рынке еще дороже. Фактически этот вариант можно считать модификацией «люксового» ВАЗ-2107 с кузовом универсал. Модернизации, затронувшие модели ВАЗ-2105 или ВАЗ-2106, оставили в стороне «четырехместный универсал», но тем не менее на 19-й модели возможны некоторые отличия в электрике и системе питания.84, модели 1988 и 1990 годов.

    Складной задний ряд сидений позволяет увеличить объем багажного отделения с 375 до 1340 литров, после чего в упаковке можно перевозить даже двухкамерный холодильник. А вот спинка заднего сиденья складывается только целиком, из-за этого невозможно одновременно перевозить длинномерный груз и одного-двух пассажиров на заднем сиденье. Конструкция кузова позволяет разместить на крыше длинный багажник, но перегружать его не рекомендуется: расчетная жесткость кузова универсал значительно ниже, чем у седанов ВАЗ-2105 и ВАЗ-2107 (поэтому существует на панели крыши имеются выштамповки для увеличения жесткости). Полная загрузка автомобиля не должна превышать допустимых 455 кг, иначе во время движения из-за динамических нагрузок кузов и несущие детали деформируются и нарушают геометрию подвески. Не стоит также увлекаться буксировкой тяжелых прицепов – кузов может «повести». Кстати, из-за этого не стоит переплачивать за наличие фаркопа на подержанном экземпляре. Поэтому при покупке «вазовского» универсала двух-трехлетней давности испытайте машину на ходу и внимательно (желательно пригласить специалиста) осмотрите места крепления амортизаторов подвески, рычаги и силовые элементы ходовой части. .

    Дверь багажника на автомобилях до 1994 года оснащалась стеклоочистителями только в экспортных модификациях, среди которых в последнее время стали версии ВАЗ-21044 с двигателем 1,7 л, оснащенные системой центрального впрыска вместо карбюратора и каталитическим нейтрализатором общий. Компания ВАЗинтерсервис на базе универсала осуществляет сборку пикапа ВАЗ-21043-33 грузоподъемностью 450 кг небольшими партиями. При покупке ВАЗ-2104 обратите внимание на состояние внутренней части ниши в багажнике, где лежит запаска и топливный бак, а также на состояние уплотнителя задней двери. Обычно старые, давно перекрашенные реэкспортные автомобили с «скрученными спидометрами и внешним глянцем выдают именно скрытые полости, до которых не дотянулись продавцы-обманщики». — трещины Покупка таких машин — выброшенные на ветер деньги.

    В зависимости от вашего желания ВАЗ-2104 изнутри может быть разным. Спартанский вариант предполагает стандартную панель с минимально необходимым набором переключателей и приборов, обивку и сиденья со стандартными подголовниками из искусственной кожи, резиновые коврики. Стремление к большему комфорту удовлетворит улучшенная обивка сидений (передние — с высокой спинкой) из ворсованного трикотажа, цельноформованные дверные накладки, матовые коврики. Это ощущение подчеркнет панель приборов с дополнительной центральной консолью, имеющей расширенный набор функциональных клавиш и аппаратуры управления, и оригинальное рулевое колесо. Зато в обеих версиях вы надежно защищены инерционными (передними и задними) ремнями безопасности.

    В 1994 году снят с производства ВАЗ-2104 с двигателем 1,3 л. На сегодняшний день базовой моделью стали ВАЗ-21043 с двигателем объемом 1,45 литра, ВАЗ-21043-02 с 07 салоном и приборной панелью. Не так давно появилась модификация ВАЗ-21045 с дизелем производства Барнаултрансмаш, объемом 1,52 литра, ВАЗ-21044-40 с центральным впрыском.

    При создании и разработке учитывались следующие принципы: минимальные затраты на производство, а также удовлетворение желаний потребителей. В результате небольших изменений кузов автомобиля был удлинен, в нем появился более вместительный багажник, общая нагрузка автомобиля стала 455кг, а при сложенных задних сиденьях и того больше. Кроме того, появилась возможность установить на крышу еще один длинный багажник для не очень тяжелых грузов. Все это и многие другие детали на долгие годы убедили потребителей в том, что ВАЗ 2104 – хороший автомобиль.

    Технические характеристики ВАЗ 2104 (включая ВАЗ 21043 и ВАЗ 2104 дизель) следующие: пятиместный универсал, объем двигателя 1,5 или 1,7 литра, четырехступенчатая механическая коробка передач. Объем багажника 375 литров, при сложенных задних сиденьях 1340 литров.

    Устройство и размеры вазы 2104: длина 4115 мм, ширина 1620 мм, высота 1445 мм.

    Многочисленные отзывы об автомобиле, пусть и не всегда положительные, подтверждают, что этот автомобиль действительно популярен и доступен по цене. Кроме того, техническое обслуживание и ремонт ВАЗ 2104 можно выполнить самостоятельно с минимальными финансовыми затратами. А сколько вариантов тюнинга ВАЗ 2104 своими руками за годы его эксплуатации было продемонстрировано разными умельцами, начиная от модернизации двигателя и заканчивая переделкой кузова в кабриолет или лимузин.

    А простое управление автомобилем (бензин и дизель) дает вам большой простор для экспериментов и совершенствования навыков.

    Технические характеристики ВАЗ 2104

    Двигатель 1,3 л 1,2 л 1,5 л 1,7 л 1,5 л Д 1,5 л
    Длина, мм 4115 4115 4115 4115 4115 4115
    Ширина, мм 1620 1620 1620 1620 1620 1620
    Высота, мм 1443 1443 1443 1443 1443 1443
    Колесная база, мм 2424 2424 2424 2424 2420 2424
    Колея передняя, ​​мм 1365 1365 1365 1365 1365 1365
    Колея задняя, ​​мм 1321 1321 1321 1321 1321 1321
    Клиренс, мм 170 175 170 170 170 170
    Минимальный объем багажника, л 345 345 1020 345 345 630
    Объем багажника максимальный, л 1035 1035 1475 1035 1145 1230
    Тип кузова/количество дверей Универсал/5
    Расположение двигателя спереди, по длине
    Объем двигателя, см 3 1294 1198 1452 1690 1452 1450
    Цилиндр встроенный
    Количество цилиндров 4
    Ход поршня, мм 66,8 — 80 80 84 —
    Диаметр цилиндра, мм — — 76 82 76 —
    Степень сжатия 8,5 — 8,5 9,3 23 8,5
    Количество клапанов на цилиндр 2
    Система подачи Карбюратор Карбюратор Карбюратор Моно впрыск Дизель Карбюратор
    Мощность, л. с./об. мин. 64/5600 58/5600 71/5600 79/5400 53/4800 71/5400
    Момент затяжки 92/3400 84/3400 110/3400 127/3400 96/3000 104/3400
    Тип топлива АИ-92 АИ-92 АИ-92 АИ-92 Дизель АИ-92
    Привод Для задних колес
    Тип коробки передач/число передач Руководство / 4 Руководство / 5
    Передаточное число главной пары — — 4,1 3,9 4,1 3,91
    Тип передней подвески двойной поперечный рычаг
    Тип задней подвески Цельная балка моста
    рулевое управление Червячная передача
    Диаметр поворота, м 9,9 9,9 9,9 9,9 9,9 9,9
    Объем топливного бака, л 45 42 42 45 42 42
    Максимальная скорость, км/ч 137 — 143 153 125 143
    Снаряженная масса автомобиля, кг 1020 1020 1020 1050 1020 1020
    Допустимая полная масса, кг 1475 1475 1475 1475 1475 1475
    Шины 175/70 R13
    Время разгона (0-100 км/ч), с 18,5 — 17 17 25 17
    Расход топлива в городском цикле, л 10,1 — 10,3 9,5 — 9,8
    Расход топлива в загородном цикле, л — — — — 5,7 —

    фото ВАЗ-2104 «Универсал»

    ВАЗ 2104 — советский легковой автомобиль с кузовом типа универсал, разработанный на заводе ВАЗ. Серийно выпускался с 1984 по 2012 год. Модель разрабатывалась как замена устаревшему универсалу 2102. Некоторое время на заводе параллельно выпускались 2102 и 2104. При создании новой модели завод пошел по пути наименьших затрат и в качестве базовой модели использовал ВАЗ 2105. Все запчасти прошли максимальную унификацию. Для придания жесткости на крыше новой модели появились выштамповки. В отличие от модели 2102, на «четверку» в базовой комплектации устанавливался обогрев заднего стекла. С середины 1990-х задний дворник будет включен в стандартную комплектацию. Базовая модель получила интерьер от 2105. Грузоподъемность универсала составляла 455 кг, что почти вдвое превышает максимальную грузоподъемность 2102. Модель унаследовала дизайн задней двери от своего предшественника. Его край совпадал с уровнем пола, что облегчало погрузку и выгрузку багажа. Заднее сиденье складывается, образуя огромное грузовое пространство.


    фото багажник ВАЗ-2104

    Модификации ВАЗ-2104

    Выпускались следующие модели: — 21041, 21043 и 21043-07, отличающиеся двигателями 1,2 л, 1,5 л и салоном «семерка» соответственно. В 1994 году ВАЗ-2104 с двигателем 1,3 л был снят с производства. Сегодня базовой моделью стал ВАЗ 21043 с 1,5-литровым двигателем и пятиступенчатой ​​механической коробкой передач, что делает автомобиль ВАЗ 21043 AW более динамичным и приятным в управлении. Не так давно появилась модификация ВАЗ-21045 с атмосферным (без наддува) дизелем производства Барнаултрансмаш, объемом 1,52 литра.

    Двигатель Двигатель Двигатель
    ВАЗ-2104 Двигатель ВАЗ-2105, 1,3 л, карбюраторный, с 4-ступенчатой ​​коробкой передач), базовая модель
    ВАЗ-21041 ВАЗ-2101, 1,2 литра, карбюраторный с 4-ступенчатой ​​коробкой передач. Серийно не производится.
    ВАЗ-21042 Двигатель ВАЗ-2103, 1,5 литра, правый руль
    ВАЗ-21043 Двигатель ВАЗ-2103, 1,5 л, карбюраторный с 4-х или 5-ти кпп, в версиях с электрооборудованием и салоном от ВАЗ-2107
    ВАЗ-21044 Двигатель ВАЗ-2107, 1,7 л, однократный впрыск, 5-кпп, экспортная модель
    ВАЗ-21045 ВАЗ-2107, 1,8 л, однократный впрыск, 5-кпп, экспортная модель. Серийно не производится.
    ВАЗ-21045Д Двигатель ВАЗ-341, 1,5 л, дизель, 5-ступенчатая коробка передач
    ВАЗ-21047 ВАЗ-2103, 1,5 литра, карбюратор, 5-ступенчатая коробка передач, улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
    ВАЗ-21048 Двигатель ВАЗ-343, 1,8 л, дизель, 5-ступенчатая коробка передач
    ВАЗ-21041и Двигатель ВАЗ-21067 1,6 л инжектор, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107
    Экспортные наименования ВАЗ-2104
    Лада Рива Великобритания и страны континентальной Европы
    Лада Нова Германия и страны континентальной Европы
    Лада 1500 или Лада Signet Канада
    Лада Лайка Бразилия

    фото ВАЗ-2104 вид сзади


    фото ВАЗ-2104

    Интерьер и органы управления

    Вообще Дизайн модели ВАЗ-2104 , как и все классические модели, аскетичен. А вот салон автомобиля, в зависимости от вашего желания, может быть разным. Более экономичный вариант предполагает стандартную панель с минимально необходимым набором переключателей и приборов, обивку и сиденья со стандартными подголовниками из искусственной кожи, резиновые коврики. Если вы хотите большего комфорта, то вам предлагается улучшенный салон, оригинальный руль и панель приборов с дополнительной центральной консолью, имеющей расширенный набор функциональных клавиш и аппаратуры управления. Улучшенный салон – это сиденья, обитые матовым трикотажем (передние с высокой спинкой), двери с цельнолитыми накладками, матовые коврики. Эта версия «четверки» позволит чувствовать себя комфортно даже в дальней поездке.


    фото салона ВАЗ-2104

    Двигатель ВАЗ-2104 и его особенности

    Двигатель 2104-1000260 может использоваться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.
    Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. Позже он был модифицирован под систему впрыска топлива и получил обозначение ВАЗ 2104-21.
    Двигатель ВАЗ 2104 создан на базе предыдущей модели — ВАЗ 2103. В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.


    фото двигатель ВАЗ-2104

    Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра — 76,00 мм. Принятые капитальные размеры — 76,40 и 76,80. На двигатель устанавливается коленчатый вал 2103 или сменный коленчатый вал 21213.
    Для обеспечения работы системы впрыска необходимо было установить узлы и детали от других двигателей, которые изначально разрабатывались для схемы впрыска топлива. Применена новая крышка привода распредвала, на которой есть место для установки датчика, контролирующего положение коленчатого вала. Требовалось установить ГБЦ 2104-1003015, оригинальной конструкции, с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку насадок. Распредвал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидравлических подшипников рычага клапана не предусмотрена.
    Привод ГРМ осуществляется от двухрядной втулочно-роликовой цепи 2103-1006040. Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.

    На коленчатый вал устанавливается шкив с демпфером и ведущим диском 21214-1005058-11. Для привода генератора используется ремень 2107-1308020 (длина — 944мм). Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электрический топливный насос с датчиком уровня топлива, топливопроводы, топливный фильтр, топливную рампу с форсунками, воздушный фильтр, шланги подачи воздуха, дроссельную заслонку и систему улавливания паров топлива. Для очистки воздуха, поступающего в двигатель, предусмотрен воздушный фильтр модели 2112. С впускным коллектором устанавливается ресивер модели 2104 или модели 2123-1008027. Дроссельная трубка 2112 установлена ​​для регулировки объема поступающего воздуха.
    Модуль электробензонасоса 21073-1139009 установлен в баке и обеспечивает подачу топлива в топливную рампу и форсунки. Б/у оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обраткой. Впрыск осуществляется с помощью четырех форсунок попарно и параллельного действия. Возможна установка форсунок BOSCH 0 280 158 502 (черные, тонкие), SIEMENS ВАЗ 6393 (бежевые, толстые) или других типов с соответствующими параметрами.
    В систему зажигания входят: модуль зажигания модели 2112, закрепленный на специальном кронштейне на блоке цилиндров, свечи зажигания и высоковольтные провода. Модуль зажигания содержит две катушки зажигания и два электронных блока управления. В соответствии с управляющими сигналами от блока управления модуль зажигания формирует и подает высоковольтные импульсы на свечи зажигания.
    Управление зажиганием возложено на электронную систему управления двигателем. Эта система обеспечивает контроль количества воздуха и топлива, подаваемого в цилиндры, управляет работой топливного насоса, контролирует подачу высоковольтных импульсов от катушки зажигания к свечам зажигания и корректирует угол опережения зажигания, регулирует обороты холостого хода коленчатого вала. Основным управляющим элементом системы является электронный блок управления (ЭБУ)-контроллер.
    Двигатель соответствует нормам токсичности ЕВРО-2.

    В апреле 1985 года «четверка» полностью вытеснила с конвейера первый автомобиль ВАЗ с кузовом универсал 2102.

    При этом она получила несколько оригинальных задних деталей от своего предшественника.

    В основе «четверки» лежит седан ВАЗ-2105. В те времена одной из главных задач конструктора при создании новой модели
    была необходимость сочетания максимального потребительского эффекта с минимальными затратами на производство. Комфорт здесь понятие относительное. Например, стеклоочиститель и электрообогрев заднего стекла появились на стоковых ВАЗ-2104 только в 1994. Кроме того, для привлечения новых клиентов поздние модификации четверки оснащались 5-ступенчатой ​​коробкой передач. Изменения коснулись и салона автомобиля – в частности, на ВАЗ-2104 стали устанавливать анатомические передние сиденья от «семерки», которая считалась более престижной машиной, чем «пятерка».

    Особого внимания заслуживает дизельная модификация «четверки». Его выпуск был начат в 1999 году в Тольятти. На автомобиль устанавливался дизельный двигатель отечественного производства объемом 1,52 литра. Этот силовой агрегат выпускал предприятие «Барнаултрансмаш». Однако приобретение дизельной «четверки» было нецелесообразным с экономической точки зрения. Стоимость этой модификации была выше по сравнению с бензиновыми аналогами меньшей мощности. Соответственно, дизельная «четверка» не получила широкого распространения — машину выпускали небольшими партиями, а в 2004 году эксперимент решили полностью прекратить, свернув производство.

    Одним из несомненных достоинств ВАЗ-2104 был приличный объем багажника

    Одним из основных параметров автомобилей с кузовом универсал является их вместительность и грузоподъемность. «Четверка» здесь не является исключением из общих правил. Многие автолюбители были готовы довольствоваться минимальным комфортом и по сути спартанскими условиями, чтобы иметь возможность перевозить как можно больше груза.


    Давайте посмотрим на конкретные цифры. У всех модификаций «четверки» объем багажника составляет 375 литров. Впрочем, всем, наверное, известно, что эту цифру можно увеличить, сложив задние сиденья. Несколько простых движений, и объем багажника уже 1340 литров. Другими словами, вы можете без проблем поместить туда какой-нибудь крупногабаритный груз. При этом спинка заднего сиденья, в отличие от иномарок, складывается полностью. Это не всегда очень удобно, но инженеры ВАЗ посчитали такой вариант более целесообразным с экономической точки зрения. Получается, что удобство автовладельцев было принесено в жертву снижению себестоимости производства — вполне типичный подход для советского автопрома.

    Уже в 90-е годы ВАЗ-2104 уже морально устарел, явно проигрывая по многим параметрам зарубежным аналогам. Однако при этом «четверка» продолжала сходить с конвейера, вплоть до 2012 года. Объясняется все просто. «Четверка» привлекала покупателей двумя своими явными козырями — низкой ценой и неприхотливостью. Эти факторы в сочетании с приличным объемом багажного отделения позволили найти новых покупателей – прежде всего в глубинке. Большинство проблем полностью устраняется своими руками – были бы нужные запчасти. Ну и сам ремонт, по сравнению со многими другими моделями, особенно иномарками, стоит недорого. В этом, в принципе, и причина популярности ВАЗ-2104. Эту модель явно нельзя отнести к «бестселлерам автопрома», но свою нишу на рынке она заняла достаточно уверенно.

    В сентябре 1984 года с конвейера ВАЗ сошли первые автомобили ВАЗ 2104. Автомобиль стал четвертым универсальным решением для внутреннего рынка СССР (после Москвича-427, ГАЗ-24-02 (Волга) и ВАЗ 2102 (Жигули или Жигули). Впрочем, как и другие «Жигули», ВАЗ 2104 также успешно экспортировались, как в страны соцлагеря, так и в капиталистические страны. Автомобили, доработанные на ВАЗе, оказались очень востребованными, особенно там, где, как и в СССР, были трудности и с автосервисами, и с качеством дорог. Долговечность и неприхотливость автомобилей ВАЗ сделали их популярным экспортным товаром.

    Характеристики двигателя

    Двигатель автомобиля ВАЗ 2104, спрятанный в дополнительно усиленном кузове, представляет собой верхнеклапанный двигатель объемом 1,2 литра и мощностью 64 лошадиные силы. Однако после распада СССР ВАЗ 2104 стали собирать в том числе и на Ижевском автозаводе, где модель модернизировали и оснастили инжекторным двигателем объемом 1,6 литра.

    В 1998 году на предприятии «Барнаултрансмаш» была выпущена опытная партия универсалов – 50 автомобилей ВАЗ 2104, оснащенных дизельным вихрекамерным двигателем объемом 1,57 л. А спустя четыре года дизельные двигатели на «четверки» стали устанавливать и в Барнауле, и в Сызрани, где также собирали автомобили ВАЗ. В то же время на рынок вышел новый ВАЗ 21048, оснащенный дизельным двигателем, объем которого увеличился до 1,8 л.

    Трансмиссия автомобиля

    Первые автомобили ВАЗ 2104 комплектовались стандартными 4-ступенчатыми механическими коробками передач. Однако в новой версии того же Ижевского автозавода ВАЗ 2104 (1і) появились первые автомобили с 5-ступенчатыми механическими коробками передач.

    Тормозная система и гидроусилитель руля

    Несмотря на значительное сходство с оригиналом, выпускавшимся на заводе Fiat, тормозная система автомобилей семейства ВАЗ ввиду более жестких условий эксплуатации осталась барабанной (а не дисковой).

    На модификациях ВАЗ 2104, выпускавшихся на Ижевском автозаводе, все большее значение приобретала электрика, тем более что в новом веке потребителю все труднее было представить себе автомобиль без гидроусилителя руля.

    Размер шин

    Габаритные размеры

    Каркас кузова ВАЗ 2104 унаследован от собрата, но задняя часть и крыша остались от ВАЗ 2102. По сравнению с ВАЗ 2102 площадь заднего стекла увеличилась, а кроме того, он получил собственный стеклоочиститель и систему обогрева. Изменилась и форма задней (пятой) двери. А вот салон ВАЗ 2104 практически полностью идентичен ВАЗ 2105 и седанам.

    Также следует особо отметить, что на базе ВАЗ 2104 освоен мелкосерийный выпуск пикапа ВАЗ 21043-33 грузоподъемностью более 300 килограммов. Впоследствии модель была модернизирована, с увеличением грузоподъемности до полутонны.

    Динамика

    Расход топлива

    Запчасти для всех двигателей LADA 1200-1700. Все запчасти к двигателям LADA Niva и LADA Classic

    Каталог

    Информация

    Новые продукты
    • Капот: Ручка для кабеля

      Ручка для открытия капота. Иногда доступны для следующих автомобилей…

      32,00 kr

    • Приборная панель: Часы

      ✨ Оригинал LADA, электрические аналоговые часы. ✿ Восстанавливает ощущение винтажности…

      210,00 ₽

    • Тяга: Полный комплект 2101-2107

      Полный комплект всех тяг для любой LADA Classic.

      352,00 крон

    • Зажигание: Выключатель в сборе

      ✨ Оригинальный LADA, в сборе замок зажигания с 2 ключами. Подходит для LADA Niva…

      165,00 kr

    • Панель приборов: Центральная консоль: Решетка

      Накладка на динамик. Пластина, которая закрывает отверстие в…

      20,00 kr

    • Усилитель руля: ремень для сервонасоса и кондиционера

      Ремень для сервонасоса, кондиционера и коленчатого вала. Подходит только на LADA Niva с…

      120,00 крон

    • Усилитель руля: ремень для сервонасоса

      Ремень для сервонасоса и коленчатого вала. Пожалуйста, прочитайте ниже в разделе «☝…

      46,00 kr

    • Зажигание: Выключатель в сборе

      Полный выключатель зажигания с 2 ключами. Иногда доступен для 3 автомобилей…

      140,00 kr

    Все новые продукты

    Двигатель

    Любая деталь, связанная с основной функцией двигателя:

    Распределительный вал, клапаны, поршни …

    и все мелкие детали, которые с ним связаны.

    • Вид:
    • Сетка
    • Список

    Сортировать по —Цена: Сначала самая низкаяЦена: Сначала самая высокаяНазвание продукта: от А до ЯНазвание продукта: От Z до AВ наличииСсылка: Самая низкая перваяСсылка: Самая низкая4 102 на 900 стр.

    Показаны 1 — 12 из 183 позиций

    • Генератор 1700i: 90A или 110A

      ✨ Оригинальный LADA, генератор, доступен в 2-х вариантах:90 ампер = вариант исполнения -00 110 ампер = вариант исполнения -10

      1 000,00 ₽

      Подробнее

      В наличии

    • Генератор: Старый, внешний регулятор: 100 А

      0 Модернизированный генератор старые LADA Niva 1600, LADA Classics и Fiat 124 с внешним регулятором напряжения. Этот генератор произведен в России и имеет > 100% большую мощность по сравнению со стандартным генератором LADA.

      800,00 kr

      Добавить в корзину Еще

      Есть в наличии

    • Генератор: Старый, внешний регулятор: 42А

      ✨ Оригинальный LADA, генератор для старых LADA Niva 1600, LADA Classics и Fiat 124 с внешним регулятором напряжения.

      585,00 kr

      В корзину Подробнее

      Нет в наличии

    • Генератор: Старый, Внутренний регулятор: 100А больше) с внутренним регулятором напряжения. Этот генератор российского производства, имеет почти 100% большую мощность по сравнению со штатным генератором LADA.

      850,00 kr

      Добавить в корзину Подробнее

      В наличии

    • Быстрый просмотр

      640,00 kr Продукт доступен с различными вариантами

      Генератор: Оригинальный 970A, внутренний регулятор: 8290A… LADA, генератор для LADA Niva 1600-1700 и LADA Classics (и не только) с внутренним регулятором напряжения. В наличии от разных производителей.

      640,00 kr

      Подробнее

      Продукт доступен с различными опциями

    • Аккумулятор: Крепежный комплект (старый)

      Полный комплект крепежных звеньев и ограничитель для фиксации аккумулятора. Используется только в старых автомобилях LADA, выпущенных примерно до 1996 года. пружина с невозвратной функцией, поэтому удерживает цепь в натянутом состоянии. Больше никаких ручных регулировок цепи. Срок службы всех узлов ГРМ увеличивается за счет постоянной и правильной регулировки натяжителя цепи. Подходит только для двигателей со следующими характеристиками:Двухрядная цепь Без гидравлики…

      185,00 kr

      В корзину Подробнее

      В наличии

    • Быстрый просмотр

      200,00 kr Продукт доступен с различными опциями

      Распредвал: Автоматическое натяжение цепи 9290: 17000 Переход от гидравлической конструкции к механической. Гидравлическая система в старых двигателях LADA не способна создавать нужное давление. Недостаток мощности вызовет шум в системе натяжителя цепи.

      200,00 kr

      Подробнее

      Товар доступен с различными опциями

    • Распредвал: Натяжитель цепи, Автомат, Направляющая

      Руководство по установке переведено с русского на английский.

    Рубрики

    Leave a Comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
