Замена рулевой рейки своими руками

О неисправности рулевого управления говорят характерные стуки, которые сопровождаются неприятным подёргиванием руля на неровной дороге. Выхода есть два – замена рулевой рейки своими руками или ремонт старой рейки.

Первый вариант – более надёжный, ниже мы поговорим, как это сделать.

Что нужно для работ

WD40

1. Набор ключей, торцевых и головки с трещоткой.
2. Съёмник наконечников.
3. Молоток и тонкая отвёртка.
4. Жидкий ключ.
5. Ветошь.
6. Деревянные подпорки.

Порядок проведения подготовительных работ

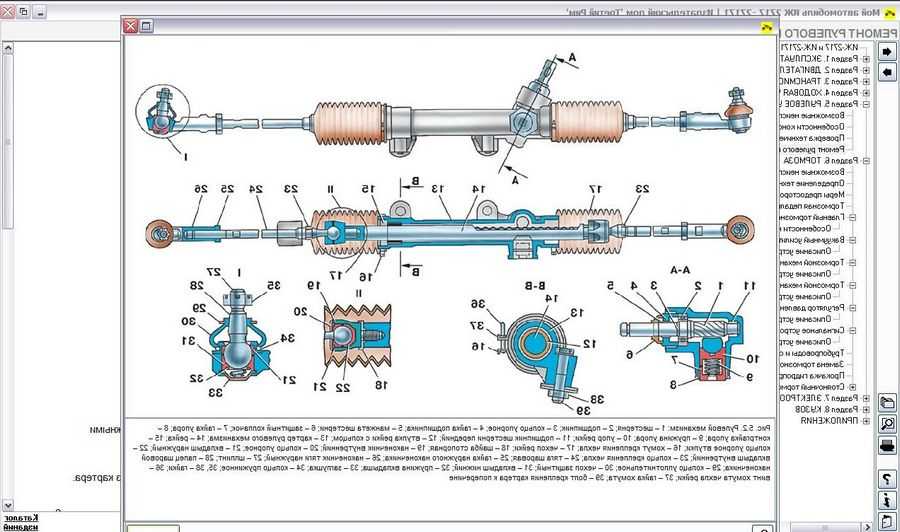

Рулевая рейка и наконечники

1. Перед тем как начать работу, устанавливаем автомобиль на ровное место и блокируем стояночный тормоз. Для надёжности подложите под задние колёса кирпичи. Зафиксировав автомобиль, переходим к передней части.
2. Выставляем руль в нейтральное положение.
3. По очереди ослабляем колёсные гайки.

Ослабляем колесные гайки

Когда все работы проведены, поддомкрачиваем одну сторону машины, снимаем колесо и, установив опоры, опускаем автомобиль. То же самое проделываем с другой стороны. Таким образом, вы освободите доступ к рулевым наконечникам, что более упростит снятие рулевой рейки.

Перед тем как откручивать рулевые наконечники, очистите болты крепления от грязи металлической щёткой, и облейте раствором WD (жидкий ключ).

Пока жидкость все еще разъедает ржавчину, перемещаемся в подкапотное пространство и освобождаем доступ к рулевой рейке.

Откручиваем абсорбер

Свободному снятию будет мешать адсорбер газов и сирена сигнализации (если таковая имеется). Аккуратно откручиваем клеммы и убираем их в сторону.

Снимаем наконечники

Если вы будете вместе с рулевой менять и наконечники, то при демонтаже старых можно выбить их молотком, если нет, то лучше использовать съёмник.

Съемник рулевых наконечников

Пассатижами вынимаем шпонку из гайки крепления и откручиваем её. Вставляем вилкообразное крепление под резиновый уплотнитель, а верхнюю часть пальца заводим на болт наконечника. Закручиваем гайку съёмника до упора и ударом молотка выбиваем наконечник из крепления стойки.

Демонтаж наконечников

Последовательность работ по снятию рейки

Стопорный болт рулевого кардана

• Ослабляем крепления крестовины. Это соединение располагается внутри салона под педалью тормоза. Уберите резиновый коврик и поднимите обшивку, чтобы вам ничего не мешало. Внутреннее крепление выполнено в виде хомута с мелкими шлицами и для освобождения потребуется открутить только одну гайку.
• Возвращаемся под капот и отворачиваем гайки крепления хомутов рулевой.
• Рейка свободна, остаётся только снять её. Взяв двумя руками за корпус, начинайте, расшатывая, тянуть её на себя. Если снять не получается, значит, шлицевое соединение в салоне прикипело. Возьмите молоток и несильно постучите по нему.
• Когда вы полностью отсоединили все крепления, осторожно вытащите рулевую рейку через отверстие в арочном пространстве колеса. Чтобы беспрепятственно извлечь её, вам придётся провернуть её вправо или влево, чтобы шлицевой вал прошёл в выемку. В какую сторону поворачивать, ориентируйтесь по месту.

Демонтаж рейки

Извлекайте рулевую очень аккуратно, чтобы не повредить топливный шланг или электропроводку. Лучше, если вы все работы будете проводить с помощником.

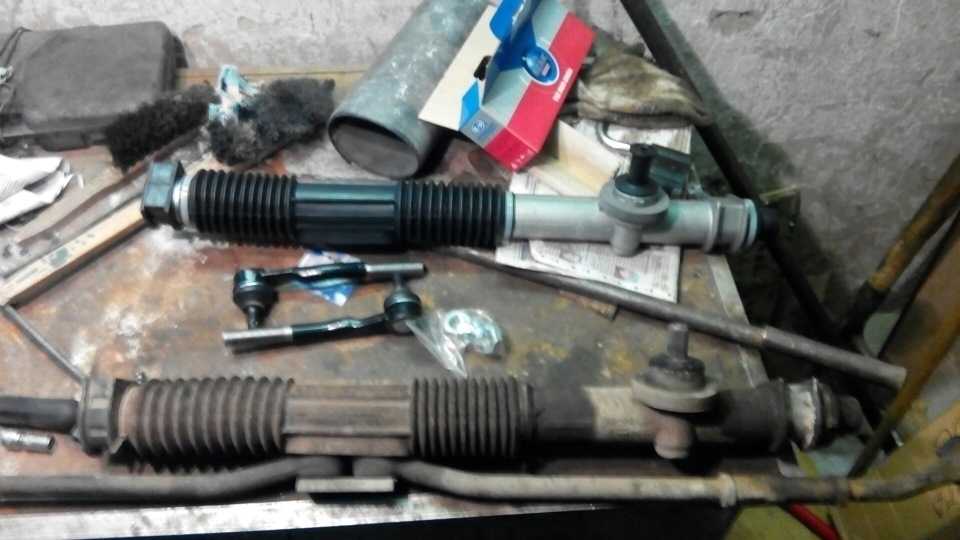

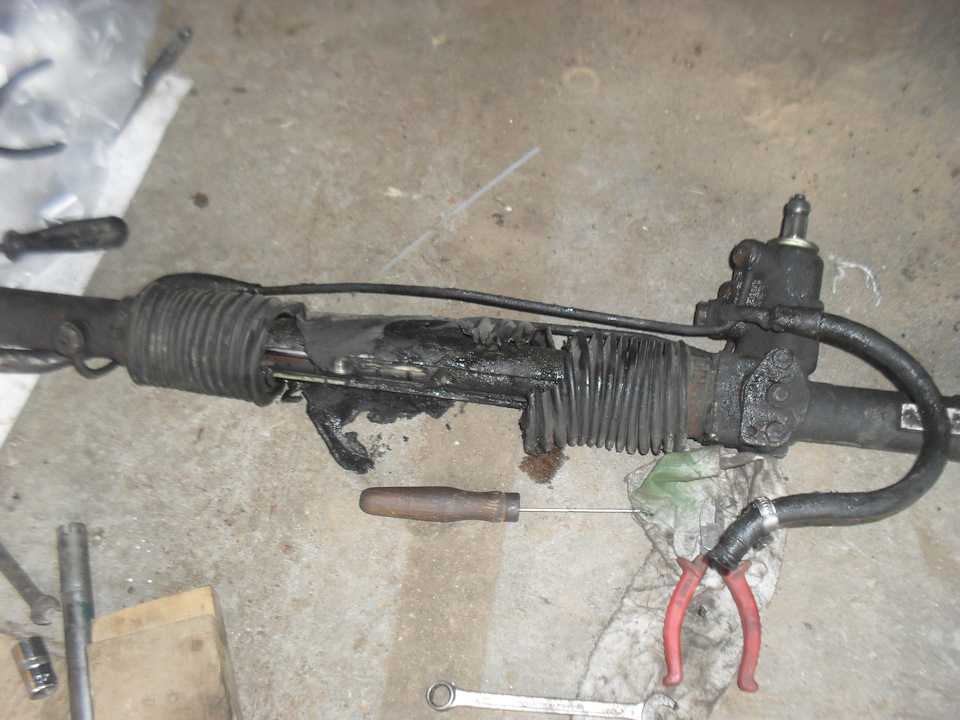

Рейка снята – убираем её в сторону и начинаем подготовку к установке новой.

Инструкция по установке

Установка новой рулевой рейки

• Очистите все посадочные места щёткой и наждачной бумагой. Обработайте посадочные шпильки солидолом или графитовой смазкой.
• Перед установкой новой рейки надо открыть заглушки и заполнить отверстия литолом.
• Теперь заводим рейку в подкапотное пространство. Делается это в обратной снятию последовательности. Осторожно проворачивайте её вокруг оси, чтобы не повредить механизмы и проводку.
• Одеваем рейку на шпильки, накидываем хомуты и наживляем гайки.

При соединении шлицевой части с рулевым «червяком» вам понадобится помощник. Один направляет снаружи, второй соединяет с хомутом в салоне. Главное – чтобы выемка на шлицах совпала с отверстием хомута. В противном случае вам не удастся вставить крепёжный болт.

• На последнем этапе нужно закрутить гайки шпилек. Делать это нужно последовательно, сначала немного закрутив их и после затянув до предела.
• Рейка установлена, накидываем наконечники, заворачиваем их и устанавливаем колёса.

Обязательно после установки нужно провести регулировку развала схождения.

Видео

Перед началом работ посмотрите видео, как самостоятельно снять рулевую рейку:

Замена рулевой рейки своими руками: пошаговая инструкция

3.3/5 — (117 голосов)

Рулевой механизм автомобиля – это достаточно сложная система с непростой конструкций, за счет которой и осуществляется управление машиной. Основной узел этой системы – рулевая рейка. К сожалению, данный узел не долговечен. Во время движения по дороге с плохим покрытием может возникнуть стук, при этом отдает в руль. Проявляется это как стоя на месте, так и во время поворота руля. Сигнал о том, что имеется неисправность рулевой рейки.

Автосервисы в Москве по замене рулевой рейки:

В данной статье Вы узнаете, как произвести замену рулевой рейки своими руками, ведь это не такая и сложная задача.

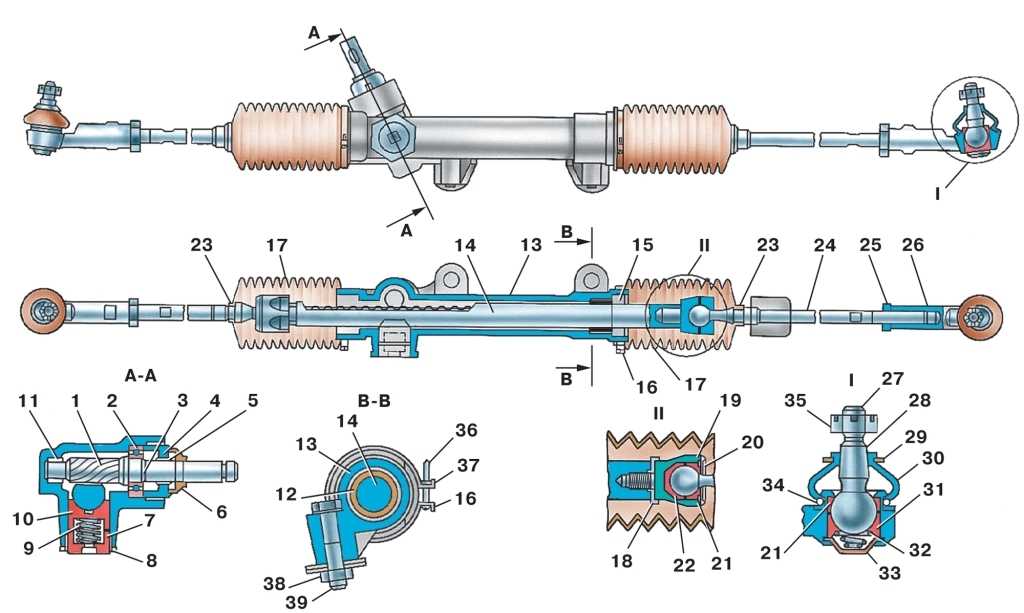

Рулевая рейка

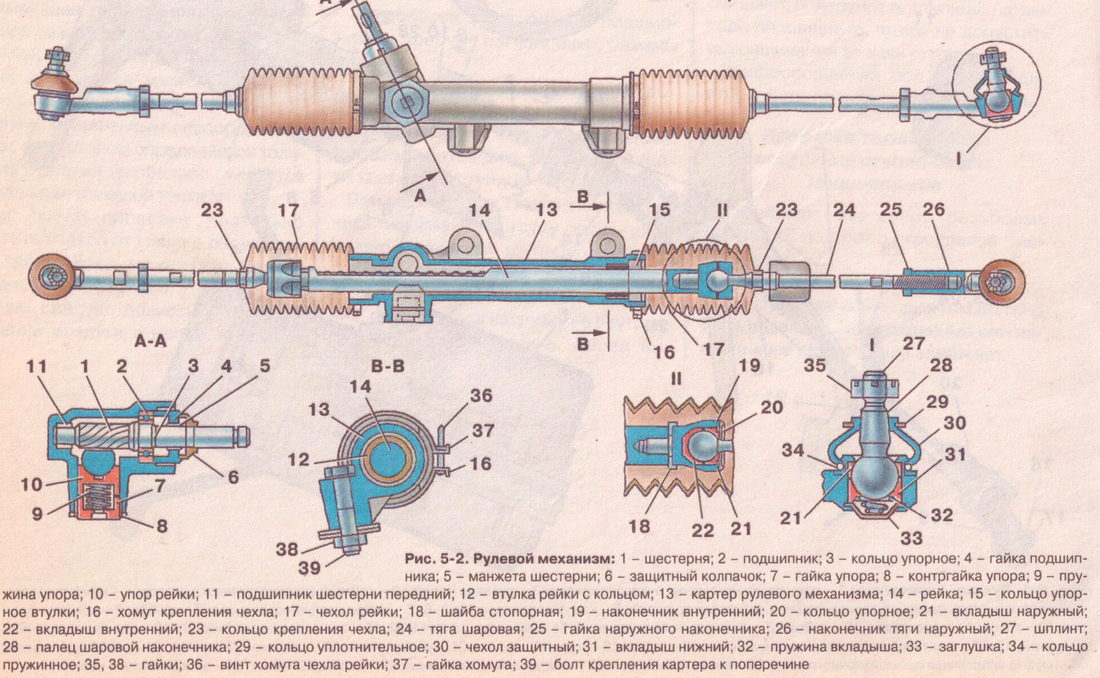

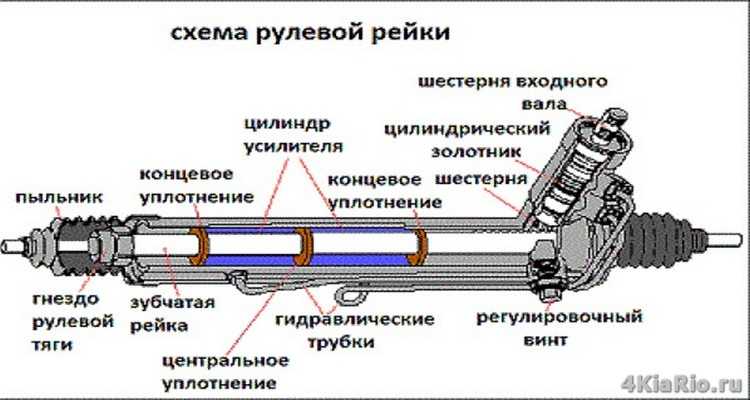

Рулевая рейка выступает в роли узла, соединяющего руль и колеса. Этот узел осуществляет передачу усилия от рулевой колонки в механизм, отвечающий за поворот колес.

Во время движения автомобиля, все неровности, кочки, ямки, удары при поворотах берет на себя рулевая рейка. И каким осторожным не был бы стиль вождения, как и любой другой механизм рулевая рейка подвержена износу и поломкам.

Характерные признаки неисправности рулевой рейки

Самый характерный признак неисправности рулевой рейки – это стук. Характерный, к тому не совсем приятный стук доносится из-под передней оси машины. Поначалу данный стук почти незаметен, однако со временем интенсивность значительно увеличивается.

Через некоторое время данные стуки начинают отдавать в руль. Уже после этого передвижение по неровным дорогам, резкие повороты очень опасны. В такие моменты подергивания руля очень ощутимы.

Важный момент в том, что характерные признаки неисправности рулевой рейки наблюдаются только на маленьких ямках. А вот глубокие ямы автомобиль проезжает без явного стука. В таком случае большая вероятность того, что узел пришел в непригодность, и нужно будет произвести замену рулевой рейки своими руками.

Еще один сигнал о неисправности рулевой рейки – тугая работа самого узла. Проявляется это обычно в том, что крутить руль становится тяжело лишь только в одну сторону. Также под машиной, после стоянки, может наблюдаться течь масла, которая наблюдается на самом узле и на асфальте, и гул в ГУР. Этими симптомами не стоит пренебрегать, т.к. говорит о том, что автомобилем в скором времени будет недопустимо использовать. Может привести к плохим последствиям, вплоть до ДТП. Такая неисправность характерна для гидравлических механизмов. В большинстве случаев, выход из строя рулевой рейки связано с неисправностью уплотнителей и шток.

Люфт колеса – еще одна характерная черта неисправности рулевой рейки. Определить это просто. Достаточно ухватиться руками за колесо и подергать его в разные направления. Люфт должен быть ярко выраженным и хорошо ощущаться руками. В таком случае руль может свободно вращаться вправо-влево на малой скорости. Исчезает острота и отклик при повороте руля водителем. Самый лучший выход из данного положения – замена рулевой реки своими руками.

Частая поломка рулевой рейки связана с повреждением сухаря.

Основная причина того, что данный узел вышел из строя, связана с тем, что водитель любит быстро ездить по плохим дорогам.

Наезд на препятствие на скорости, резкие торможения, изношены пыльники – это может стать причиной неполадки рулевой рейки. Через трещины в пыльниках внутрь попадает грязь, песок, где смешивается с маслом. Тем самым ускоряя рейки и опор.

Необходимо знать и помнить, что не стоит в холодное время оставлять надолго автомобиль с вывернутыми в одну сторону колесами. Гидравлика может быстро сломаться.

Важно помнить, что эксплуатация автомобиля с неисправной рулевой рейкой небезопасно. Приводит к потере управления автомобиля. При выявлении поломки необходимо незамедлительно приступить к устранению.

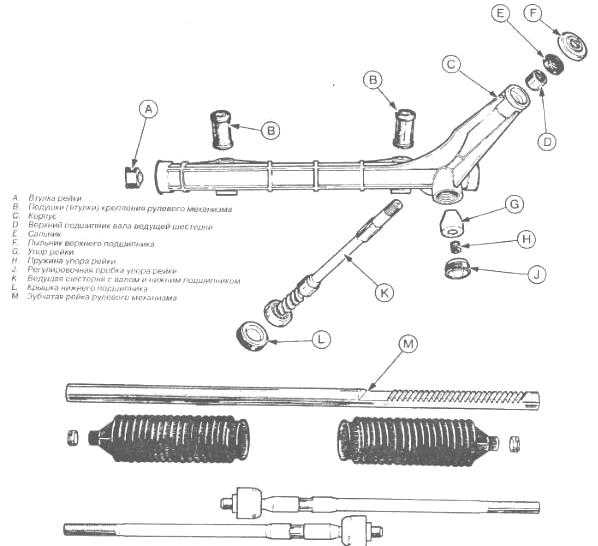

Как заменить рулевую рейку своими руками?

Если имеются серьезные повреждения поверхности рулевой рейки, зубчатого механизма, то необходима замена рулевой рейки.

Прежде чем приступить к выполнению работ следует прочесть инструкцию по замене рейки к вашему автомобилю. К тому же, за сутки до начала работ мы рекомендуем побрызгать WD-40 на все болты и гайки, чтобы в последующем их было легче открутить.

1. Установив авто на ровную поверхность затяните стояночный тормоз. Под задние колеса мы рекомендуем что-нибудь подложить, например, кирпичи.
2. Руль выставляется в нейтральное положения. И по очереди ослабляются колесные гайки. Поднимается машина на домкрате и снимаются передние колеса.
3. Следующим шагом снимается абсорбер, тем самым открывая доступ к рулевой рейке.
4. Затем переходим к откручиванию наконечников. Выбивать наконечники можно в последующем молотком. Однако стоит это делать, если собираетесь менять наконечники вместе с рулевой. Иначе лучше воспользуйтесь съемником.
5. Откручиваются крепежные гайки на хомуте, удерживающие рулевую рейку. И снимается хомут.
6. Рулевая рейка свободна, остается только ее вытянуть. Удобнее всего это производить со стороны пассажира.
7. Затем на ее место необходимо установить новую, выполняя шаги в обратном порядке.

Стоит помнить, что после замены рулевой рейки своими руками необходимо произвести регулировку развал-схождение самостоятельно либо на СТО.

И в заключение…

Работа по замене рулевой рейки своими руками достаточно проста и не нужно особых навыков и умений. Основной момент в том, чтобы четко следовать инструкции, и выполнять работы в нужной последовательности.
