замена ШРУСа на ВАЗ 2114, 2113, 2115

Стоит отметить, что ШРУС (шарнир равных угловых скоростей), более известный среди автолюбителей под обиходным названием «граната», отличается достаточно большим сроком службы. Однако, как и в случае с любой другой деталью или узлом, ресурс данного элемента ограничен. Еще важно понимать, что на состояние ШРУСа  не малое влияние также оказывают индивидуальные особенности эксплуатации ТС.

В какой-либо момент водитель может столкнуться с тем, что  при езде появляются посторонние звуки именно в области установки гранаты. На деле, хрустит ШРУС, издавая характерный стук при езде с вывернутыми колесами и т.д.  Данное явление хорошо знакомо владельцам переднеприводных автомобилей ВАЗ, а также различных авто зарубежных марок.

В любом случае, если хрустит граната на ВАЗ 2114, ВАЗ 2115 или другом автомобиле, указанный элемент нужно менять.  Далее мы рассмотрим, как выполняется замена ШРУСа ВАЗ 2114 в условиях обычного гаража, а также на что следует обратить внимание в рамках выполнения данной процедуры. При этом приведенная ниже информация позволит также изучить, как менять ШРУС ВАЗ 2115 или других авто с похожей конструкцией.

Содержание статьи

• Граната ВАЗ 2114: признаки неисправности и диагностика
• Замена пыльника наружного ШРУСа ВАЗ 2114, внутренней или наружной гранаты
• Подведем итоги

Граната ВАЗ 2114: признаки неисправности и диагностика

Итак, ШРУС, который фактически представляет собой  шариковый подшипник, имеет обоймы с поперечными канавками для изменения угла между ведущей и ведомой полуосью. Следует отметить, что на авто с передним приводом именно граната по ряду причин является слабым местом. Даже с учетом того, что все составные части детали изготавливают из материалов повышенной прочности, признаки неисправности ШРУСа могут появиться уже на 50-60 тыс. км. пробега.

Поломка происходит по разным причинам, при этом самыми распространенными являются:

• повреждение пыльника ШРУСа и попадание грязи и воды;
• низкое качество или полное отсутствие смазки ШРУС;
• тяжелые условия эксплуатации ТС, большие нагрузки;

При этом основным признаком того, что ШРУС на ВАЗ 2114, 2115 или другом авто нуждается в замене, является хруст гранаты. Этот звук издают шарики, катающиеся по канавам, так как имеет место выработка и износ.

Как правило, хрустит ШРУС при разгоне, в поворотах и т.п. Еще на проблемы с гранатой указывают легкие рывки при старте или в момент изменения скорости движения. В рамках первичной диагностики можно обнаружить люфты вала между ШРУСами при перемещении в разных плоскостях.

Кстати, ШРУСов в конструкции два (ШРУС наружный ВАЗ 2114 и внутренний ШРУС ВАЗ 2114). Хотя оба элемента выполняют одну функцию, внешняя граната выходит из строя намного быстрее и чаще. Причина – более высокие нагрузки и углы поворотов шарнира в области ступицы. Так вот, признаки и симптомы в виде хруста зачастую указывают именно на наружные шарниры.

В свою очередь, внутренний ШРУС может шуметь при езде по прямой и проявляет себя во время преодоления неровностей. Такой шарнир будет иметь люфты при проверке. Также можно вывесить передние колеса и включить 1-ю передачу, чтобы колеса вращались в подвешенном состоянии. В этом случае внутренний ШРУС искривляется и появляется хруст неисправного шарнира.

Все рассмотренные выше признаки говорят о том, что ШРУС 2114 или другого авто нужно менять.

Замена пыльника наружного ШРУСа ВАЗ 2114, внутренней или наружной гранаты

Чтобы поменять ШРУС, необходимо подготовить рабочее место и инструменты. Прежде всего, потребуется гараж с ямой, домкраты, подпоры. Также нужно иметь гаечные ключи «17», «19» и «12», а также ключ на «30». Еще необходимо подготовить съемник для выпрессовки рулевого наконечника, веревку или провод, смазку ШРУС-4 или подходящие аналоги, молоток и плоскогубцы.

Что касается самого ШРУСа, нужно подобрать подходящую запчасть хорошего качества (можно использовать как оригинал, так и аналоги). Рекомендуется не экономить на деталях данного типа, так как на рыке есть много изделий, доступных по цене, но имеющих очень плохое качество и небольшой срок службы.

Перейдем к самой замене:

Завершающим этапом становится установка нового стопорного кольца на ШРУС, после чего из отверстия вынимается ветошь, вал с гранатой вставляют в коробку передач. Дальнейшая сборка осуществляется в порядке, обратном сборке. Также по завершении проверяется уровень масла в КПП, если уровень ниже нормы, следует долить смазочный материал.

Как видно, заменить сам ШРУС (внутренний или наружный)  или его пыльник не так трудно, как может показаться на первый взгляд. При этом больше сложностей связано не с самой заменой, а с разборкой и демонтажем старого узла. Так или иначе, приведенная выше информация позволяет получить представление об особенностях данного процесса, а также нюансах, которые следует учитывать в рамках выполнения  данной процедуры.

Подведем итоги

Принимая во внимание конструкцию ШРУС и его назначение, становится понятно, что пыльник гранаты играет важнейшую роль. Данный, казалось бы, простой элемент защищает ШРУС от попадания воды и грязи. В свою очередь, нарушение целостности или сползание пыльника приведет к тому, что песок будет действовать подобно абразиву, а вода приведет к коррозии, вымыванию смазки и т. д.

Результат- хруст, быстрый износ и необходимость преждевременной замены наружной или внутренней гранаты. Само собой, чтобы данный элемент служил как можно дольше, за состоянием пыльников гранат нужно следить на каждом ТО. Не допускается даже наличие малейших дефектов в виде трещин, разрывов, деформации и т.п.

Если же были выявлены повреждения пыльника, его необходимо как можно скорее заменить. Игнорирование данного правила приведет к тому, что через небольшой промежуток времени даже исправный ШРУС захрустит, а саму деталь придется менять целиком.

Рекомендуем также прочитать статью о том, чем смазать ступичный подшипник. Из той статьи вы узнаете о том, какую смазку использовать для смазки подшипников ступиц, а также какими свойствами должен обладать смазочный материал для ступичных подшипников.

Еще в качестве итога отметим, что подбирать ШРУС лучше известной марки и производителя. Другими словами, правильнее взять более дорогую деталь, чем дешевый аналог малоизвестных изготовителей. На практике, бывали случаи, когда новый и абсолютно правильно установленный ШРУС не выхаживал и 20 тыс. км. Причина — низкое качество детали, дешевые материалы изготовления, не стойкие к износу.

Чтобы избежать подобных проблем, рекомендуется  приобретать оригинальные запчасти (ШРУС на ВАЗ) или аналоги, не уступающие или даже превосходящие оригинал по качеству. При этом от покупки более дешевых вариантов лучше сразу отказаться, так как от надежности ШРУСов  напрямую зависит  не только комфорт, но и безопасность при езде на автомобиле.

Замена наружного пыльника шруса ваз 2114 пошагово своими руками

Изначально шрусы позиционировались как элементы очень продолжительного срока службы. Производители даже уверяли, что они могут прослужить ровно столько, сколько сам автомобиль.

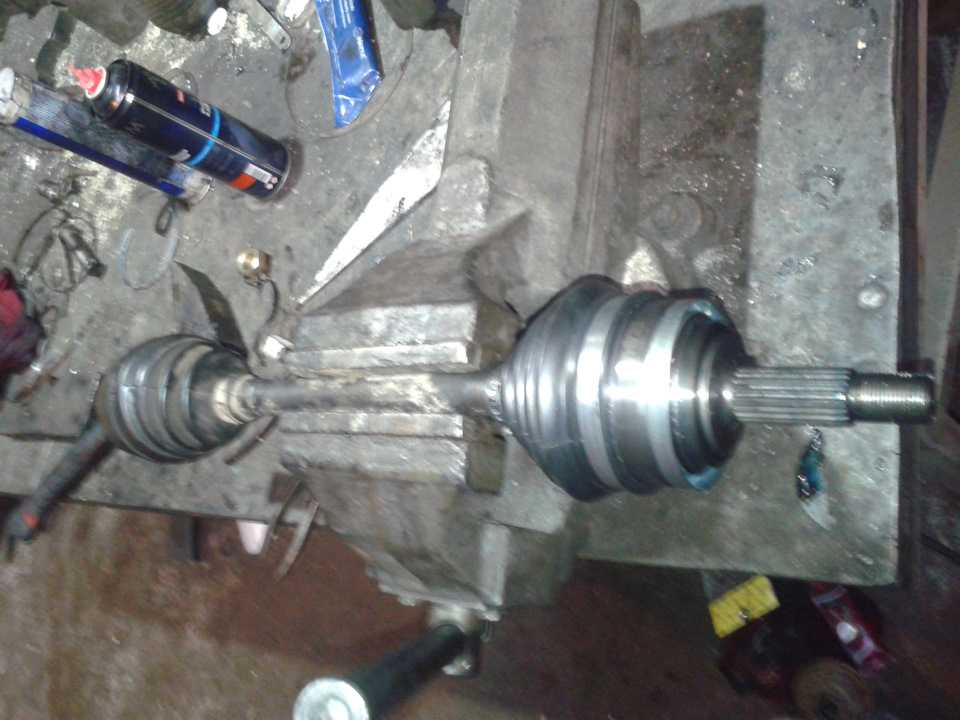

Фото шруса для ВАЗ 2114

Но на деле все не так красочно, как описывается. Предел срока жизни у гранаты есть. Какой гранаты, спросите вы. Граната — это и есть шрус. В народе часто используется именно понятие «граната». Объясняется это очень просто — с виду шрус напоминает гранату. Вот и все. Потому не путайтесь, если услышите «граната» при разговорах о шрусах. Это одно и то же.

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

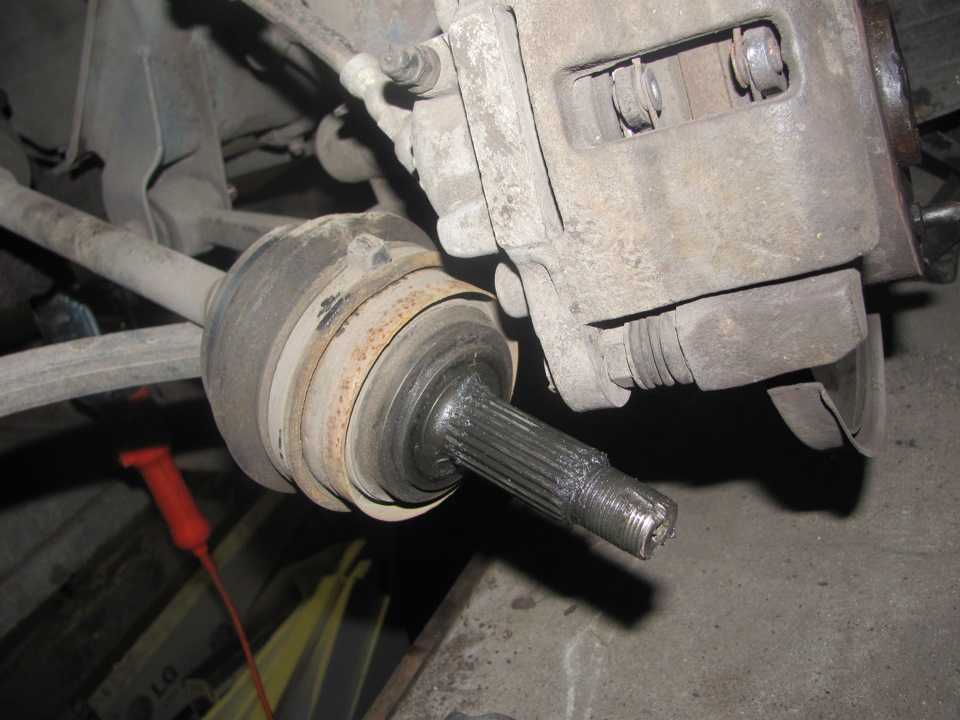

Расположение шруса

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Самое главное — процедура замены не представляет собой ничего сложного, что позволяет произвести работы своими собственными руками. Но скажем сразу, если у вас нет времени, желания или вы просто не уверены в собственных навыках, доверьте лучше ремонт специалистам. Вы потратите на это лишние деньги, зато будете уверены в результате.



Когда требуется замена

Если во время движения на своем автомобиле вы слышите шум, который исходит от передней части автомобиля, обязательно проверьте состояние пыльника. Довольно часто замена пыльника наружного шруса ВАЗ 2114 становится повседневной задачей сотрудников сервисных центров.

Для проверки достаточно вывернуть колеса в любую сторону и заглянуть под него. При обнаружении трещин или полноценных повреждений на пыльнике точно потребуется замена наружного шруса ВАЗ 2114.

Наличие повреждений говорит о том, что внутрь элемента попала грязь. Много ее или мало, уже не так важно. Загрязнения приводят к нарушению функциональности устройства.

В подобных ситуациях, когда шрус поврежден, продолжать движение своим ходом настоятельно не рекомендуется. Это опасно для вас, вашего автомобиля и остальных участников дорожного движения. Игнорирование этой рекомендации влечет за собой еще более дорогостоящий ремонт, поскольку пока вы доберетесь до гаража или автосервиса, повредите еще ряд узлов и элементов машины.

Что выбрать?

Для выполнения замены внутреннего или наружного шруса на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что наиболее подходящие и качественные шрусы для модели ВАЗ 2114 выпускает производитель, то есть АвтоВАЗ.

Но здесь наступает самое главное разочарование — они не продаются. Единственный вариант — это ехать на специализированный ВАЗовский официальный автосервис. Но с точки зрения финансовых затрат не самое разумное решение.

К тому же, сейчас на рынке есть достаточно широкий ассортимент аналогов. Судя по отзывам владельцев ВАЗ 2114, особое внимание следует обратить на шрусы производства таких фирм как:

• Hola;
• GKN;
• Kraft.

Фото шруса GKN для ВАЗ 2114

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов.

В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
3. С помощью баллонного ключа снимите болты крепления с колес.
4. Поднимите домкратом необходимую часть автомобиля.
5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.

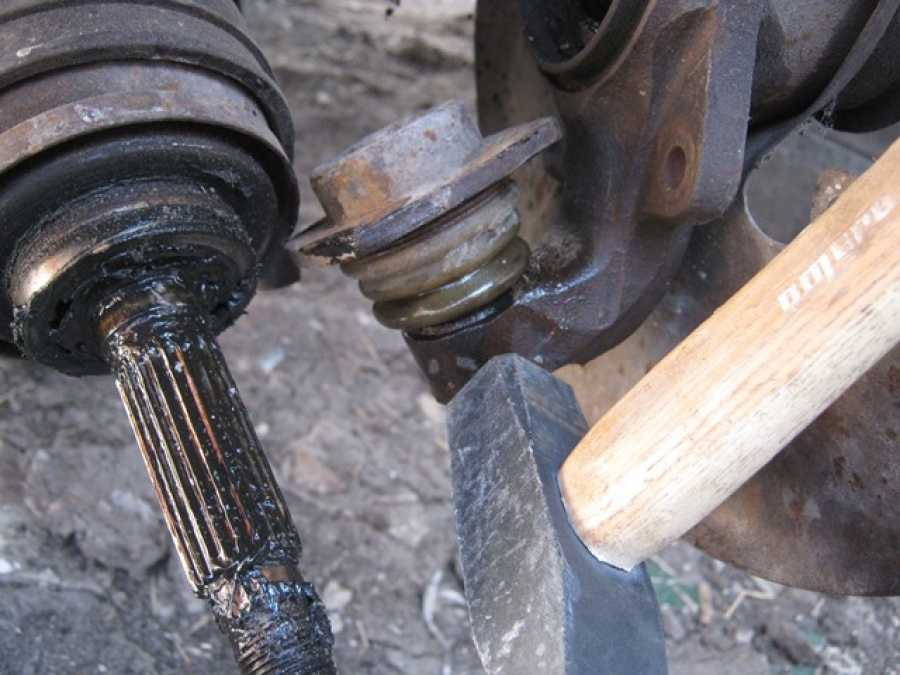

8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
9. Извлеките старый поврежденный шрус.
10. Проверьте наличие повреждений на штоке.
11. Удалите со штока остатки смазки при помощи сухой ветоши.
12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
14. Соблюдая обратную последовательность, соберите запчасти.
15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
16. Завершив ремонт, проверьте автомобиль в действии.
17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

Советы бывалых автомобилистов

Опыт — это бесценная вещь, которая может пригодиться вам в процессе эксплуатации и ремонта автомобиля. Но если собственного еще нет, можно воспользоваться опытом и навыками бывалых автомобилистов. Они неоднократно сталкивались с ситуациями, подобными вашей. Выход из строя шруса — точно не исключение.

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

1. Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.
2. Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.
3. Чтобы подправить шрус, как следует усадить его на место, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень высокий.
4. Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.
5. Стопорная гайка на ступице затягивается специальным динамометрическим инструментом. Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.
6. При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.
7. Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов. Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

Замена ШРУСа на ВАЗ 2114 и наружного пыльника

Замена ШРУСа на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот узел уверенно служит на протяжении 100 тысяч км пробега. ШРУС может выйти из строя и раньше, если владелец авто не будет следить за целостностью его пыльников и не менять их вовремя.

Тогда через трещины или разрывы в шарнирный механизм попадает много грязи, в результате чего узел очень быстро приходит в негодность. Признаками неисправности детали являются стук и хрустящий звук при повороте передних колес в какую-либо сторону.Такая операция, как замена ШРУСа на ВАЗ 2110-14, не занимает много времени.

Для выполнения требуется установить автомобиль на смотровой яме или эстакаде. Под заднее колесо, находящееся по диагонали от снимаемого, необходимо подставить башмаки. Если в смотровой канаве плохое освещение, то не помешает светодиодный фонарик, который с помощью лямки можно закрепить на голове. Это позволит освободить для работы обе руки. Вот перечень остальных инструментов для выполнения замены:

• набор накидных ключей или головок;
• пассатижи;
• молоток;
• съемник для выпрессовки шарового пальца тяги;
• тиски;
• баллонный ключ и домкрат;
• отвертка;
• густая смазка «ШРУС-4»;
• ветошь.

Съемник для выпрессовки представляет собой металлический стакан с боковым пазом и резьбовым штоком для выдавливания. Достаточно распространенное приспособление, его можно отыскать у многих автолюбителей.

Инструкция по разборке узла

Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить гайку ступицы с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:

1. Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
2. Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
3. Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше весь узел вынимается вручную. Для последующей разборки потребуются тиски.

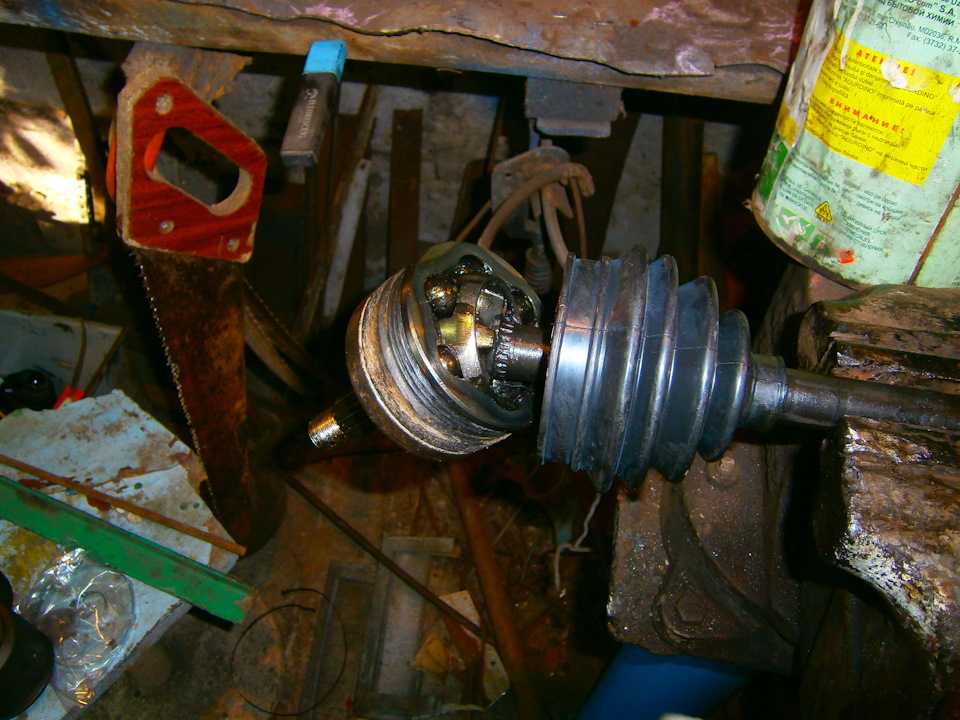

Разборка ШРУСа ВАЗ 2114

Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника. Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.

Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.

Установка новых деталей и сборка

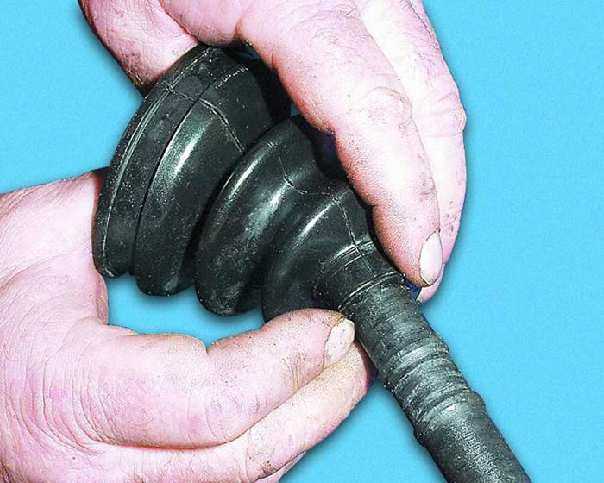

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний. Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла.

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

Источники

• expertvaz.ru/2114/zamena-shrusa.html
• luxvaz.ru/vaz-2114/32-zamena-shrusa-i-naruzhnego-pylnika. html
• zen.yandex.ru/media/rti_prom/kak-pomeniat-pylnik-na-vaz-2114-5c64e7846f5fc200acefbfb4
• drive2.ru/l/520715238971015308/

Замена шруса на ваз 2115 – как поменять наружний шрус

В переднеприводных машинах одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУС или «граната». ШРУС представляет собой своеобразный шариковый подшипник, его обоймы имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью. Все элементы ШРУСа изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно, но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода.

На автомобилях семейства ВАЗ он часто приходит в негодность уже спустя 55,000 км пробега.

Причины и признаки неисправности ШРУСа на ВАЗ 2115

Самые распространенные причины:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора или воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Существуют и другие признаки, указывающие на неисправность шарниров:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Рассмотрим устройство

Стабильное наличие запчастей для любых отечественных автомобилей в магазинах, и их вполне доступная цена, делает ремонт (замену) ШРУСа не затратным и в финансовом отношении и в отношении времени. Однако:

• Вам следует учитывать, что замена пыльника по объему выполняемых работ ни сколько не меньше чем замена гранаты на ваз 2115
• Именно поэтому на практике, по трудоемкости, замену пыльника нельзя назвать легкой, к тому же, вам понадобятся навыки применения слесарного инструмента и соблюдение правил согласно требованиям техники безопасности, приступая к выполнению подобной работы
• ШРУС, еще называемый «гранатой» за его своеобразную форму, задача его передать вращающий момент от коробки к колесам машины, устройство ШРУСа не представляет ничего сложного, состоит он из главных семи элементов, фото ниже

Основные элементы ШРУСа и чехла (пыльника) ШРУСа

• Однако, хотя срок работы его рассчитан на продолжительное время, замена шруса ваз 2115, процедура, которую приходиться выполнять довольно часто и во многом это зависит от интенсивности и условий эксплуатации машины
• Необходимость в замене возникает при появлении люфта в любых соединениях устройства, либо при характерном хрусте и треске при поворотах колес
• Замена, как правило, выполняется после проверки и подтверждения версии неисправности ШРУСА, при этом вам необходимо выполнить его диагностику, чтобы убедиться, что вся проблема заключается действительно в нем

Диагностика

Прежде чем приступать к замене ШРУСа своими руками обычно производят простую диагностику, сначала проверив наличие люфта вала нашего привода, при этом все, что нам необходимо, это руки, а так же понимание того, что люфт собой представляет. Существуют несколько способов проверки:

• Способ первый — беритесь рукой за вал вашего привода и качайте его, когда ощущаете большой свободный ход либо люфт — значит необходимо заменить ШРУС
• Способ второй — заезжаем на осмотровую яму и выворачиваем руль вправо максимально либо влево (по необходимости), затем внимательно присматриваемся к состоянию «гранаты», если на её пыльнике имеются трещины либо видимые разрывы, следы выступания смазки, это значит что нужно заменить пыльник, иначе в скором времени понадобится замена ШРУСа целиком
• Приобретаем новую «гранату», цена доступная

Инструменты

Для любого ремонта требуется определенный инструмент:

• Плоская монтировка
• Молоток
• Домкрат
• Деревянные бруски и «башмаки»
• Баллонный и ступичный ключи

Приступим к замене

Прежде чем начинать любые работы по замене нам необходимо будет все подготовить, не забывая, о чем гласит инструкция техники безопасности:

• Надо зафиксировать авто, для этого включите четвертую передачу и затяните ручник
• Затем нужно установить противооткатные клинья (башмаки) под задними колесами, если у вас таковых не имеется в наличии, воспользуйтесь деревянными брусками похожей формы
• Снимаем защитный колпак с диска колесного, затем откручиваем ступичную гайку, для этого лучше воспользоваться удлинителем в виде трубки либо монтировки, чтобы было легче откручивать
• После сдвига с мертвой точки ступичной гайки, приступаем к откручиванию болтов, которыми крепится колесо
• Воспользовавшись домкратом, вывешиваем колесо, на котором собираемся менять ШРУС

Срываем ступичную гайку, затем болты колеса и можно вывешивать колесо на домкрате

• Приподнимаем машину, подставляем деревянные чурки и снимаем колесо
• Затем откручиваем два болта, которыми крепится наша нижняя шаровая опора для поворотного кулака

Откручиваем болты, крепящие нижнюю шаровую опору

• Теперь максимально выворачиваем руль в сторону противоположную заменяемому ШРУСу
• Нужно оттянуть наш поворотный кулак вместе со стойкой, а затем достать шлицевой конец ШРУСа из ступицы
• Затем извлечь внутренний ШРУС соединенный с коробкой передач используя для этой цели монтировку
• Зажимаем вал в тисках, после этого снимаем с внутреннего, затем с наружного шарнира хомуты
• Выворачиваем наизнанку пыльники, при обнаружении разрывов либо трещин, просто срезаем их ножом, чтобы не тратить время на снятие
• Теперь сбиваем ШРУС с вала, подойдет для подобной процедуры молоток и деревянная либо бронзовая наставка
• Собираем шарнир в обратном порядке, в процессе сборки рекомендуем заменить старую ступичную гайку, а после её затяжки не забывайте законтрить ее край, чтобы избежать раскручивания
• Устанавливая внутренний ШРУС, помните о заглушке из пластмассы, она установлена на конце вала
• А прежде чем устанавливать ШРУС, надо позаботиться о необходимости набить «гранаты» смазкой
• Устанавливаем стопорное кольцо (непременно новое) на внутренний ШРУС, прежде чем устанавливать на автомобиль собранный механизм
• А после установки в коробку привода, его необходимо вставить в полу осевую шестерню до полной его фиксации
• Используйте для этого легкие постукивания молотком через деревянную наставку, по периметру оси нашего вала

Добавить комментарийДобавить комментарийСоветуем прочитатьКак исправить люфт на колесе ваз 2109 своими рукамиСоветы по выбору колесных дисков на ваз 2109Максимальный размер колес на ВАЗ 2109. Какие выбирать диски и шиныПодробно со всеми нюансами про колесные болты на ваз 2109

Перебои в работе – сигнал для проведения комплексной диагностики, но в автосервис все как-то не по пути, и хорошо бы не забыть, да забывается. Приходится рискнуть, отложить на потом поездку в автосервис, хотя известно, что машина в неисправном состоянии опасна для жизни, здоровья самого водителя, окружающих людей. Аккуратно ехать, пожалуй, – это самое важное, если какая-то проблема дает о себе знать. Полезный навык самостоятельной диагностики есть не у всех.

Негативные эмоции в связи с поломкой машины – естественная реакция. Идти на поводу у них все же не стоит. Износ неизбежен. Постоянная забота, внимание, бережное отношение позволит отсрочить этот момент, проехать больше километров. Ухоженная машина – источник положительных эмоций, независимо от марки.

ВАЗ-2115 – красивая машина эконом-класса. Конечно, о шикарной и эффектной иномарке мечтают многие люди. Автомобилю ВАЗ-2115, возможно, не хватает лоска, блеска, зато ему присуща легкость и элегантность. Хорошая сборка является еще одной особенностью. Но не все так гладко. Нет ничего вечного, и это средство передвижения со временем начинает беспокоить.

Шрус – деталь, нагрузка на которую велика. Это шарнир равных угловых скоростей, элемент хрупкий и прочный одновременно.

Иногда он ломается и нужен ремонт. Вот только как определить, что это он доставляет хлопоты? Миллионы причин порой провоцируют один и тот же сбой. Стоит ли браться за работу водителю или лучше все же заехать на СТО? Для того чтобы принять правильное решение, нужно тщательно взвесить все за и против.

Определить, что сломался шрус, можно по некоторым признакам. Диагностика в этом случае проблем не вызывает. Есть симптомы характерные. Если они появились, надо глянуть на состояние именно этой детали. Поломку сопровождают:

• хруст под колесами;
• рывки при смене скорости, начале движения.

Именно хруст проще всего заметить, и именно на этот признак стоит ориентироваться в первую очередь при диагностике. Вот только как отличить звук, исходящий от наружного элемента от звука, который издает внутренний шрус? Проверить состояние наружного можно, повернув руль до упора и начав движение. Хруст во время движения по прямой свидетельствует о неисправности внутреннего шруса. Проверить состояние данной детали также можно, если приподнять машину и прокрутить колеса вхолостую. Появившийся при этом звук – 100%-ная гарантия. Неисправен один из шрусов.

При появлении хруста и рывков также надо осмотреть механизм. Возможно, треснул пыльник. Визуальный осмотр позволит найти трещины, сколы, деформацию и станет ясно, что не так, что делать.

Для того чтобы определить, стоит ли ехать на СТО или сделать все своими руками, хорошо бы знать, как выполняется замена шруса на ВАЗ-2115. Что лучше – переоценить свои силы или недооценить? Кто-то любит ремонтировать машину, по старинке не доверяет это занятие никому, кто-то считает это пережитком прошлых лет. Раньше многие люди разбирались в машиностроении. Создать робота хотели и взрослые, и дети. Купив автомобиль, его по традиции с удовольствием исследовали.

Шрус меняют полностью. Так что возиться особо не с чем: разбирать на части, исследовать устройство, искать какой-то элемент не надо. Купить шрус, как внешний, так и внутренний, не проблема. Пыльник тоже легко найти, но не о нем сейчас речь.

Алгоритм действий таков:

1. Зафиксировать автомобиль при помощи стояночного тормоза.
2. Под задние колеса подложить фиксирующие бруски.
3. Снять защитный колпак и открутить гайку ступицы.
4. Ослабить болты креплений колеса.
5. Теперь машину следует приподнять домкратом.
6. Необходимо снять болты, которые фиксируют шаровую и поворотный кулак.
7. Привод необходимо вытянуть из ступицы, руль перед этим надо повернуть влево.
8. Срезать старый пыльник и снять шрус.
9. Надеть новый шрус, тщательно обработав его смазкой, которая поможет продлить срок эксплуатации детали.
10. Поставить все детали на свои места в обратной последовательности.

Процедура не сложная. Но физическая сила здесь нужна. Понадобится и смекалка – как лучше все это сделать знает только автомеханик, которому раскрывали свои секреты опытные мастера, педагоги. А вот если ремонтировать машину для собственного удовольствия, не зная ровным счетом ничего о шрусах и гайках, их скрепляющих, пригодится фантазия и воображение, а также уверенность, четкость движений, хороший упор, надежная фиксация машины.

Повредить соседние детали, усугубить ситуацию сложно и все же реально – надо помнить о рисках, потенциальной угрозе. Существует вероятность травм. Осторожность пригодится при самостоятельном ремонте автомобиля независимо от того, насколько процедура проста или сложна. Во время замены шруса лучше не спешить, подготовиться к тому, что процесс займет несколько часов, располагать временем. Замененный шрус будет долго исправно работать, если следить за дорогой и состоянием пыльника.

Замена шрусов на ваз 2115

Что выбрать?

Для выполнения замены внутреннего или наружного шруса на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что наиболее подходящие и качественные шрусы для модели ВАЗ 2114 выпускает производитель, то есть АвтоВАЗ.

Но здесь наступает самое главное разочарование — они не продаются. Единственный вариант — это ехать на специализированный ВАЗовский официальный автосервис. Но с точки зрения финансовых затрат не самое разумное решение.

К тому же, сейчас на рынке есть достаточно широкий ассортимент аналогов

Судя по отзывам владельцев ВАЗ 2114, особое внимание следует обратить на шрусы производства таких фирм как:. Фото шруса GKN для ВАЗ 2114

Фото шруса GKN для ВАЗ 2114

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
3. С помощью баллонного ключа снимите болты крепления с колес.
4. Поднимите домкратом необходимую часть автомобиля.
5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
9. Извлеките старый поврежденный шрус.
10. Проверьте наличие повреждений на штоке.
11. Удалите со штока остатки смазки при помощи сухой ветоши.
12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
14. Соблюдая обратную последовательность, соберите запчасти.
15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
16. Завершив ремонт, проверьте автомобиль в действии.
17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

РАССМОТРИМ УСТРОЙСТВО

• Вам следует учитывать, что замена пыльника по объему выполняемых работ ни сколько не меньше чем замена гранаты на ваз 2115
• Именно поэтому на практике, по трудоемкости, замену пыльника нельзя назвать легкой, к тому же, вам понадобятся навыки применения слесарного инструмента и соблюдение правил согласно требованиям техники безопасности, приступая к выполнению подобной работы
• ШРУС, еще называемый «гранатой» за его своеобразную форму, задача его передать вращающий момент от коробки к колесам машины, устройство ШРУСа не представляет ничего сложного, состоит он из главных семи элементов, фото ниже

Основные элементы ШРУСа и чехла (пыльника) ШРУСа

• Однако, хотя срок работы его рассчитан на продолжительное время, замена шруса ваз 2115, процедура, которую приходиться выполнять довольно часто и во многом это зависит от интенсивности и условий эксплуатации машины
• Необходимость в замене возникает при появлении люфта в любых соединениях устройства, либо при характерном хрусте и треске при поворотах колес
• Замена, как правило, выполняется после проверки и подтверждения версии неисправности ШРУСА, при этом вам необходимо выполнить его диагностику, чтобы убедиться, что вся проблема заключается действительно в нем

ДИАГНОСТИКА

• Способ первый — беритесь рукой за вал вашего привода и качайте его, когда ощущаете большой свободный ход либо люфт — значит необходимо заменить ШРУС
• Способ второй — заезжаем на осмотровую яму и выворачиваем руль вправо максимально либо влево (по необходимости), затем внимательно присматриваемся к состоянию «гранаты», если на её пыльнике имеются трещины либо видимые разрывы, следы выступания смазки, это значит что нужно заменить пыльник, иначе в скором времени понадобится замена ШРУСа целиком
• Приобретаем новую «гранату», цена доступная

Инструменты

Для любого ремонта требуется определенный инструмент:

• Плоская монтировка
• Молоток
• Домкрат
• Деревянные бруски и «башмаки»
• Баллонный и ступичный ключи

Необходимые для ремонта инструменты

Замена наружного и внутреннего пыльника шруса рено логан

Для замены пыльника наружного или внутреннего шруса ВАЗ 2114, 2113 или 2115 или всего узла вам нужно приготовить следующий инструмент:

• домкрат;
• ключи на 17 и 19;
• баллонный ключ;
• плоскогубцы;
• монтировка;
• набор головок;
• вороток;
• смазка;
• ветошь.

Потраченное время и силы на самостоятельные работы вполне оправлены, поскольку цена замены шруса ВАЗ 2114, 2113 или 2115 в автосервисе составляет от 1200 до 1800 рубелей. Эти суммы сопоставимы со стоимостью самого узла. Цена замены пыльника внутреннего и наружного шруса ВАЗ 2114 и других моделей аналогична стоимости работ по установке новой запчасти (тарифы актуальны на 9.05.2019 года).

ПРИСТУПИМ К ЗАМЕНЕ

Прежде чем начинать любые работы по замене нам необходимо будет все подготовить, не забывая, о чем гласит инструкция техники безопасности:

• Надо зафиксировать авто, для этого включите четвертую передачу и затяните ручник
• Затем нужно установить противооткатные клинья (башмаки) под задними колесами, если у вас таковых не имеется в наличии, воспользуйтесь деревянными брусками похожей формы
• Снимаем защитный колпак с диска колесного, затем откручиваем ступичную гайку, для этого лучше воспользоваться удлинителем в виде трубки либо монтировки, чтобы было легче откручивать
• После сдвига с мертвой точки ступичной гайки, приступаем к откручиванию болтов, которыми крепится колесо
• Воспользовавшись домкратом, вывешиваем колесо, на котором собираемся менять ШРУС

Срываем ступичную гайку, затем болты колеса и можно вывешивать колесо на домкрате

• Приподнимаем машину, подставляем деревянные чурки и снимаем колесо
• Затем откручиваем два болта, которыми крепится наша нижняя шаровая опора для поворотного кулака

Откручиваем болты, крепящие нижнюю шаровую опору

• Теперь максимально выворачиваем руль в сторону противоположную заменяемому ШРУСу
• Нужно оттянуть наш поворотный кулак вместе со стойкой, а затем достать шлицевой конец ШРУСа из ступицы
• Затем извлечь внутренний ШРУС соединенный с коробкой передач используя для этой цели монтировку
• Зажимаем вал в тисках, после этого снимаем с внутреннего, затем с наружного шарнира хомуты
• Выворачиваем наизнанку пыльники, при обнаружении разрывов либо трещин, просто срезаем их ножом, чтобы не тратить время на снятие
• Теперь сбиваем ШРУС с вала, подойдет для подобной процедуры молоток и деревянная либо бронзовая наставка
• Собираем шарнир в обратном порядке, в процессе сборки рекомендуем заменить старую ступичную гайку, а после её затяжки не забывайте законтрить ее край, чтобы избежать раскручивания
• Устанавливая внутренний ШРУС, помните о заглушке из пластмассы, она установлена на конце вала
• А прежде чем устанавливать ШРУС, надо позаботиться о необходимости набить «гранаты» смазкой
• Устанавливаем стопорное кольцо (непременно новое) на внутренний ШРУС, прежде чем устанавливать на автомобиль собранный механизм
• А после установки в коробку привода, его необходимо вставить в полу осевую шестерню до полной его фиксации
• Используйте для этого легкие постукивания молотком через деревянную наставку, по периметру оси нашего вала

Все, можете мыть руки и быть уверенным, что замена гранаты ваз 2115 самому вполне выполнимая задача, важно только следовать инструкциям и тогда ремонт пройдет успешно.

Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме.

Здравствуйте. Эта статья посвящена теме замены внешнего шруса (простым языком граната) автомобиля ВАЗ 2109, 2114, 2115. В конце статьи есть подробное видео замены. Шрус расшифровывается как шарнир равных угловых скоростей. Перед тем, как менять внешнюю гранату, необходимо убедится, что неисправна именно эта деталь. Как это понять, речь пойдёт далее.

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Порядок операций

Замена наружного шруса ВАЗ 2114, 2113 или 2115 аналогична работам с внутренней гранатой. Они расположены на валовом приводе, к которому нужно добраться, выполнив множество операций:

1. Для замены внешнего шруса ВАЗ 2114, если нет смотровой ямы или эстакады, нужно поддомкратить автомобиль и отвернуть гайку подшипника. IMG3

Нужно снять колесо, его можно использовать вместе с домкратом для опоры.

Теперь нужно открутить 2 болта тормозного ступора. Один расположен сверху, другой – внизу.

Следующая операция – это развод тормозных колодок. Сделать это можно с помощью плоской отвертки.

Нужно снять суппорт тормоза вместе со скобой и колодками. Весь узел нужно подвязать, чтобы он не висел.

Теперь выкручиваем гайку наконечника рулевого, и выпрессовать его с помощью съемника.

Выкрутить два болта шаровой опоры, вывернуть гайку ступичного подшипника, и снять шайбу.

Теперь нужно отвернуть крепление шаровой опоры по направлению поворотного кулака, вывести гранату из отверстия подшипника, и выдернуть вал. Если рывком не получается – помогаем отверткой. Если перед работой не слито масло, отверстие можно заткнуть ветошью.

Вал нудно тщательно очистить вал от старой смазки, снять старое кольцо, надеть новый пыльник, новое стопорное кольцо.

Взять новую гранату, в ее полость выдавить новую смазку, размазать ее по поверхности, установить шарнир на вал.

Теперь нужно забить гранату на вал. Это делается с помощью выколотки. Нужно натянуть пыльник на шрус, зафиксировать хомут против направления движения автомобиля, обжать его с помощью плоскогубцев.

Тождественно фиксируется малый хомут. Теперь нужно установить новое стопорное кольцо на шарнир. Узел готов к установке. Шрус вместе с валом вставляется в коробку. Если пользовались ветошью, ее нужно предварительно вынуть.

Дальнейшие действия выполняются в обратном порядке. Также последовательность замены шруса ВАЗ 2114, 2113 или 2115 смотрите на этом видео:

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу. Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

Как снять гранату?

1. Граната уже сломана.
2. Замена гранаты в связи с ее хрустом.

В первом случае Вы просто снимайте с вала внешнюю часть шруса, потом стопорное кольцо с вала привода и сбивайте молотком обойму.

Во втором случае снятие шруса усложняется. Вам необходимо отклонить гранату относительно вала на максимальный угол так, чтобы были видны шары подшипника и их обойма.

Теперь молотком разбиваем перемычки обоймы между шарами подшипника и достаём по очереди шары. Когда достанете последний шар, можно будет снять корпус гранаты, а потом и её внутреннюю часть сидящую на валу, предварительно сняв с вала стопорное кольцо.

Конечно можно просто попробовать сбить гранату с вала, но из-за стопорного кольца это сделать будет проблематично.

Всё, шрус полностью снят. Теперь приступаем к установке новой детали.

Алгоритм снятия наружного ШРУСа

Первым делом снимают защиту двигателя и КПП. Это можно сделать, открутив болты спереди и гайки сзади. Затем из трансмиссии выливается масло. Достаточно слить 1/3 от всего объема смазки. Далее при помощи баллонного ключа срываются болты, удерживающие колесо. Затем головкой на 30 откручивают гайку, что крепит наружный ШРУС. Автомобиль поднимают на домкрате и ключом выкручивают два болта на ступице, которые удерживают шаровую опору. При помощи монтажных лопаток или монтировки, ступицу сдвигают в сторону от реактивной тяги. Затем, если потянуть за стойку, можно вытащить палец и шарнир угловых скоростей.

Замена шруса «гранаты» | RtiIvaz.ru

Замена шруса на приводе ваз 2109, 2114, 2110, 2112, 1118, 2170, 2190…

Приветствую всех читателей в блоге RtiIvaz.ru. Сегодня мы рассмотрим видео в Гараже у Сандро, узнаем, как происходит замена шруса наружного и внутреннего на приводе. Запомните на всякий случай, что порядок разборки и сборки на автомобилях ваз с передним приводом одинаковый.

Слева внутренний пыльник гранаты, справа наружный

 Итак, первым делом пока машина еще стоит на колесах необходимо сорвать гайку ступицы. Жалом отвертки уберём пыльник ступицы и сорвем с места гайку (на 30) головкой или накидным ключом используя вспомогательную трубу.

Затем приподними машину домкратом, и обязательно подложим под машину какой либо страховочный козлик рядом с домкратом. Упор под машиной должен быть надежный, а предназначение домкрата только приподнимать и опускать машину для снятия колеса. Открутив колесные болты, снимем колесо автомобиля и ослабленную гайку (на 30) открутим до конца и отложим в сторону.

Затем жалом отвертки вынимаем шайбу с оси ступицы и также отложим в сторону рядом с гайкой, чтобы не потерять в процессе замены гранаты. Теперь необходимо отсоединить рычаг передней стойки от рулевого наконечника.

Открутив гайку рулевого наконечника ключом (на 19) выприссовываем съёмником и отсоединяем от передней стойки. Стойка освободилась и теперь необходимо отвернуть два болта (на 17) крепления шаровой опоры к поворотному кулаку.

Далее сдергиваем с шаровой опоры тормозной диск с суппортом в сборе со ступицей, поворотным кулаком и даже вместе со стойкой. А теперь необходимо всю «конструкцию» сдернуть со шлицов шруса привода, а также шлицов ступицы…

СНЯТИЕ ПРИВОДА

Вообще по официальным инструкциям ремонта необходимо вынуть весь привод, чтобы удобно было ремонтировать. Удобно сбивать наружный либо внутренний шрус снятого привода зажав ось в тиски. В смотровой яме или эстакаде под машиной подставим под внутренний шрус любую емкость, чтобы масло коробки стекало туда.

Теперь зубилом или монтировкой пробуем сдергивать со шлицов «внутренний» шрус. Дополнительно ударим несколько раз молотком по зубилу пока «граната» не отойдёт в сторону. Теперь можно вынимать немного поддев монтажной из шлицов коробки. Шрус снят, теперь извлекаем весь привод в сборе через низ наружу.

Итак, снятый с автомобиля привод необходимо зажать в тиски, чтобы было удобно нам работать. Зажали ось привода поближе к снимаемой гранате, убираем хомут резинового пыльника, а сам пыльник отгибаем наизнанку в сторону.

Далее одной рукой придерживаем шрус, а второй рукой молотком бьем по обойме. Удара два три будет достаточно, чтобы сбить гранату. Бить молотком надо по краю обоймы, нельзя бить по внутренностям, чтобы нечего там не разбить, если нам придется устанавливать обратно. При замене новым шрусом привода можно не страховаться. При установке нового шруса обязательно проверьте наличие смазки в нем. В новом наружном шрусе должно быть не менее 40 см. куб. смазки, а внутреннем не менее 80 см. куб. Разумеется, без смазки нельзя устанавливать.

Смазали, как следует гранату, затем устанавливаем обратно в обратном порядке, сложностей никаких там быть вообще не должно. Кольцо стопорное на валу привода можно заменить новым либо оставить старое кольцо, если состояние хорошее. Устанавливая шрус следим, чтобы шлицы совпали со шлицами на валу привода. Через пробой немного меньшего диаметра по сравнению с валом гранаты забиваем молотком на свое посадочное место.

Затем устанавливаем резиновый пыльник на место и ставим хомут. Для установки хомута продаются в авто магазине инструментов специальные чепцы, поэтому заранее приобретите. Если вам требуется замена внутреннего шруса, то все сбивается и устанавливается точно так же, как на наружной части привода.

УСТАНОВКА ПРИВОДА

Залезем под машину в смотровую яму либо эстакаду, что у вас будет в наличие. Берем наш привод в сборе и просовываем наружной частью привода на свое место, где он и стоял. Затем вставляем внутренний конец привода, в коробку передач прокручивая туда-сюда, чтобы был небольшой щелчок попадания шлица. Конец вала попал в отверстие коробки, шлицы совпали, вылезаем из-под машины разбираться дальше.

Чтобы забить внутреннею часть привода в коробку передач до упора нужно установить «пробой» на вал наружного шруса и стучать по нему тяжелым молотком. Постучали молотком, еще раз удостоверимся, зашел до конца вал на свое место или нет. Посадили «внутреннею» гранату плотно в коробку, далее собираем всю конструкцию в обратном порядке. Подводим переднею стойку вместе с тормозным диском и одеваем на ступицу вал наружного шруса, попадая шлицами на шлицы ступицы.

Ставим сразу шайбу на ость ступицы и наживляем гайку ступичную, чтобы все зафиксировать. Теперь закручиваем на свои места болты крепления шаровой опоры. Затем подсоединяем рулевой наконечник к рычагу стойки и закручиваем гайку крепления пальца. Все болты и гайки закручиваем необходимым моментом Н*м.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Полезно будет узнать:

Замена втулки задней балки ваз

Пыльники ШРУСа автомобилей ваз

Как заменить ШРУС на ВАЗ 2109

Содержание

1. Признаки неисправностей ШРУСов
2. Диагностика привода
3. Инструмент для ремонта
4. Подготовительные работы
5. Как демонтировать привод
6. Замена ШРУСов

Переднеприводные автомобили имеют в своей конструкции такие элементы, как шарниры равных угловых скоростей, а если сокращенно – ШРУСы. На ВАЗ-2109 замена этих элементов производится довольно просто, но потребуется наличие небольшого опыта и специального инструмента.

Без этого выполнить ремонт вряд ли получится. Также желательно заранее приобрести новые элементы – в зависимости от того, какие финансовые возможности у вас, можно купить приводы в сборе или же отдельно ШРУСы (их еще называют гранатами за внешнее сходство с этим оружием).

Признаки неисправностей ШРУСов

Чаще всего производится замена наружного ШРУСа ВАЗ-2109, так как у него ресурс примерно втрое меньше, нежели внутреннего. Но алгоритм проведения ремонта в целом похож.

Даже для установки новых пыльников потребуется полностью демонтировать привод – так намного удобнее работать. Чтобы определить поломки гранат, нужно сделать такие манипуляции:

1. Вывернуть руль влево до упора.
2. Тронуться с места и прислушаться, есть ли посторонние звуки.
3. Вывернуть руль вправо до упора, после чего опять тронуться с места и прислушаться к звукам.

Если появится характерный хруст, нужно менять гранату. Ремонтировать ее бесполезно – восстановлению эти элементы не подлежат. Если неисправны оба ШРУСа – внутренний и внешний, то проще окажется установить новый привод в сборе. По крайней мере, не будет проблем со сбиванием старых гранат.

Диагностика привода

Но хруст может появиться и при разрушении других элементов подвески – шаровых, наконечников тяг, подшипников. Поэтому прежде чем производить замену ШРУСа на ВАЗ-2109 своими руками, сделайте полную диагностику подвески и ходовой части. Вполне возможно, что потребуется ремонтировать не только гранаты.

В целом диагностика выглядит следующим образом:

1. Устанавливаете автомобиль на смотровой яме, эстакаде, подъемнике. Надежно его нужно зафиксировать, чтобы он не скатился.
2. При помощи монтажной лопатки проверьте люфт привода – если он большой, при движении слышно, как стучат шарики, потребуется менять элемент.
3. Заодно проверьте состояние шаровой опоры – надежность у них не очень высокая, а дороги оставляют желать лучшего.
4. Осмотрите визуально состояние пыльников на всех гранатах – именно от них зависит то, как долго прослужат приводы.

Если нет признаков поломок гранаты, но имеются небольшие порезы пыльника, можно осуществить разборку и промывку элемента. Также в обязательном порядке осуществляете замену пыльника ШРУСа и смазки. При необходимости устанавливаете новые хомуты.

Инструмент для ремонта

Чтобы самостоятельно снять ШРУСы на девятке или любом другом автомобиле, нужно иметь под рукой следующий инструмент:

1. Накидной ключ на «30» или головку с крепким воротком.
2. Молоток и зубило.
3. Баллонный ключ.
4. Набор ключей накидных и головок.
5. Проникающая смазка типа WD-40.
6. Емкость не менее 5 литров.
7. Маркер или металлическая чертилка.
8. Домкрат, опора и противооткатные башмаки.

Также может потребоваться болгарка, дрель, сверла, и прочие атрибуты. Работа может осложниться, если приводы никогда не снимались – резьбовые соединения загрязняются, что усложняет разборку.

Подготовительные работы

Перед тем как осуществить замену пыльника ШРУСа или самой гранаты, нужно выполнить несколько подготовительных действий. Без этого снятие невозможно. Обратите внимание на то, что нельзя вынимать одновременно оба внутренних шарнира – это приведет к разрушению механизма дифференциала.

Если конические шестерни упадут, то придется демонтировать коробку передач и полностью ее разбирать. Подготовка включает в себя следующие этапы:

1. Полный или частичный слив масла из коробки передач. При снятии внутренних ШРУСов выльется масло, чтобы этого не произошло, необходимо слить хотя бы 2/3 от суммарного объема.
2. Расконтривание гайки крепления ступицы переднего колеса (или обеих, если нужно ремонтировать два привода).
3. Ослабление затяжки ступичной гайки и болтов на колесе. Ступичную необходимо выкручивать с помощью ключа на «30» с большим рычагом.
4. Снятие колеса после установки ремонтируемой стороны на домкрате и опоре.

Выполнив подготовительные работы, можно приступать к непосредственно замене ШРУСа ВАЗ-2109.

Как демонтировать привод

Для того чтобы снять в сборе привод, нужно выполнить такие действия:

1. Полностью выкрутить гайку на внешнем шарнире, чтобы освободить ступицу.
2. Выкрутить гайки с болтов, которыми крепится стойка к поворотному кулаку ступицы. Это позволит двигать ступицу, чтобы освободить шарнир. Но намного эффективнее окажется выкручивать не гайки на стойке, а отсоединить шаровую опору.
3. Если выкручивали шаровую, то нужно извлечь палец наконечника рулевой тяги из отверстия в кулаке стойки. Делается это при помощи специального съемника.
4. Теперь нужно вытянуть внешний шарнир из отверстия в ступице. Каким способом это сделать – смотрите по ситуации. Можно использовать тонкую выколотку, но без фанатизма, чтобы не повредить механизмы. Нельзя также наносить удары молотком по оси ШРУСа – это приведет к тому, что края расплющатся и не получится снять элемент.
5. После того как вытянете внешний шарнир, можно приступать к внутреннему – для его извлечения из отверстия в коробке передач достаточно нанести несколько легких ударов небольшим зубилом. Можно использовать и монтажную лопатку.

Вот и все, теперь привод полностью снят, нужно узнать и о том, как снять ШРУС на ВАЗ-2109.

Замена ШРУСов

Самое главное теперь – сбить старый шарнир (или оба, если меняете и внутренний). Для этого потребуется сам привод крепко зажать в тисках, чтобы демонтируемый шарнир был направлен вниз. Наносите резкие и сильные удары молотком, чтобы сбить шарнир. Если осуществляется только замена пыльников, старайтесь все работы проводить аккуратно, чтобы не повредить элементы.

Но если при замене ШРУСа ВАЗ-2109 возникли неприятности и старый шарнир не хочет сбиваться, потребуется пойти на крайние меры. При помощи болгарки необходимо разрезать внешнюю обойму, чтобы освободить всю внутреннюю часть. После этого вы получите доступ к стопорному кольцу на приводе, сняв которое можно полностью разобрать элемент.

Установка новых шарниров производится в обратном порядке. Сначала ставите пыльники, затем стопорное колечко и надеваете гранату. Аккуратно ударяете по ней через деревянную проставку, чтобы она зафиксировалась на кольце. Монтаж привода производится без каких-либо особенностей.

Как снять шрус без съемника

Содержание

Сегодня долговечными шарнирами равных угловых скоростей оснащены большинство автомобилей. В то же время неожиданно могут появиться признаки того, что необходима замена ШРУСа, как внутреннего, так и внешнего.

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Что нужно для установки нового ШРУСа

При нехватке слесарных навыков у автовладельца, лучше сразу отправляться в приличный автосервис. В нем за приемлемую цену произведут замену механизма. Опытные автослесари эту работу делают быстро. Если есть желание сделать ее самому необходимо подготовить:

• подъемник;
• набор накидных ключей;
• пассатижи;
• отвертку;
• металлическую трубу в качестве рычага;
• слесарные тиски.

Понадобится новый ШРУС с защитным чехлом в комплекте, фиксирующие хомуты и смазка. Чтобы было удобнее менять ШРУС, из коробки переключения передач сливается часть трансмиссионного масла. Для демонтажа привода, с его стороны снимается переднее колесо. Затем с усилием вывинчивается гайка ступицы, демонтируется тормозной диск с суппортом, шаровая опора и наконечник руля.

Для обеспечения большего момента при откручивании и наворачивании ступичной гайки, лучше запастись трубой, которую надевают на ключ.

Зашлицованный приводной вал устройства из КПП вынимается с помощью монтировки, которую используют в качестве рычага. Затем из ступицы колеса аккуратно молотком и деревянным бруском наружный шарнир выбивается.

Замена наружного ШРУСа

1. Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).
2. Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
3. Снимаем колесо.
4. Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
5. Если не идет используем удлинитель для воротка и WD-40.
6. Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Можно ли обойтись без замены

Известно, что ШРУСы обычно служат долго. Впрочем, загрязнение способно быстро вывести их из строя. Поэтому порой возникают дискуссии о целесообразности их восстановления. Делать это не нужно. Чтобы машина работала надежно, сломанный ШРУС должен быть заменен на новый. Знающие устройство автомобиля и обладающие необходимыми слесарными навыками люди, выполняют такую работу самостоятельно.

Разумнее всего регулярно осматривать закрывающие чехлы. Там могут возникнуть разрывы, трещины и иные повреждения. Таким методом можно своевременно обнаружить дефекты и оперативно заменить пыльники на внутреннем и внешнем ШРУСе. Имеет также смысл во время замены шарнира и чехла ставить винтовые хомуты. Они надежнее изолируют от попадания пыли и грязи.

Встречаются рекомендации заменять ШРУСы по мере выявления их повреждений. Лучше не дожидаться, когда очередной чехол придет в негодность. В идеальном варианте, при полном снятии привода, целесообразно одновременно производить установку нового чехла. Чтобы ШРУС был заменен вместе с ним, больших затрат средств и времени не требуется.

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

• снятие внутреннего ШРУСа и его ремонт;
• снятие наружного ШРУСа;
• снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт. ) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

• нанести метки на обойме и корпусе для обратной сборки в таком же положении;
• наклонить вал с обоймой на конце максимально в одну из сторон;
• извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Автомобиль не только не является роскошью, но иногда и средством передвижения перестаёт быть на долгое время. Наиболее часто причиной неисправности деталей и агрегатов становится процесс трения, который возникает в результате соприкосновения различных механизмов во время работы. Несмотря на то, что современные технологии изготовления металлов и их обработки, позволяют значительно увеличить эксплуатационный ресурс, работающих в жёстких режимах частей автомобиля, а использование качественных смазочных материалов, значительно снизить коэффициент трения, различные поломки будут всегда преследовать владельцев автомобильной техники. Среди наиболее частых причин выхода из строя переднеприводных железных коней, является неисправности ШРУСа. В большинстве случаев данная поломка не подлежит ремонту и потребуется полностью заменить шарниры равных угловых скоростей. О том как заменить ШРУС будет рассказано далее, но прежде чем приступить к данной операции, необходимо научиться правильно определять неисправность этой детали.

Диагностика неисправности

Как проверить ШРУС самостоятельно начинающему автолюбителю, который ни разу не сталкивался с подобной проблемой? Определить неисправность и осуществить замену ШРУСА своими руками совсем несложно, но потребуется вначале определить какая именно деталь неисправна.

При значительном износе внутренней обоймы, образуется значительный люфт ШРУСа, который даёт о себе знать различными звуковыми эффектами. Наиболее часто хрустит ШРУС, на поворотах. Данный дефект, при значительном износе, может также проявляться небольшими толчками на рулевом колесе. Особенно такой эффект заметен на автомобилях не оборудованных гидро- или электроусилителем руля.

Значительный износ ШРУСа, может быть определён и по толчкам при трогании автомобиля с места, а также при резком изменении режима работы двигателя, особенно на небольшой скорости. Данная техническая проблема, может быть вызвана и другими неисправностями трансмиссии, которые при определённых условиях, могут издавать аналогичные звуки, поэтому прежде чем вынести окончательный приговор старому ШРУСу, необходимо убедиться в правильно поставленном диагнозе. Для определения радиального зазора, потребуется вывесить поочерёдно переднюю подвеску автомобиля и зафиксировав вал главной передачи, провернуть колесо в различных направлениях, если свободное качение колеса будет значительным, и при этом будет наблюдаться стук, ШРУС можно считать неисправным, и его замена должна быть выполнена незамедлительно. В некоторых случаях, причиной подобного явления может быть ослабление крепления ШРУСа к валу автомобиля. Данная проблема решается закручиванием болтов, удерживающих ШРУС. При этом обязательно должно быть соблюдено условия затяжки данной детали необходимым усилием. Если момент затяжки будет меньше установленного заводом-изготовителем, то данная неисправность вновь даст о себе знать спустя небольшой промежуток времени.

Если причина неисправности ШРУСа заключается в чрезмерном износе обоймы, то ШРУС необходимо заменить, используя оригинальные запчасти.

Замена ШРУСа

Замена ШРУСа зависит от того, какую деталь необходимо поменять внутреннюю или наружную. Замена наружного шарнира или внутреннего, в любом случае потребует снятие полуоси с автомобиля. Разборка этой детали не займёт много времени, и обычно осуществляется в такой последовательности:

• Снимается переднее колесо автомобиля с той стороны, где будут произведены ремонтные работы;
• Откручивается гайка ступицы колеса;
• Откручиваются болты, которыми наружный ШРУС прикреплён к валу главной передачи;
• Полуось вместе с внутренним и наружным ШРУСом снимается с автомобиля.

После снятия полуоси, разбираем её и осуществляем замену ШРУСа.

Как разобрать полуось можно узнать из технического справочника к автомобилю, но обычно шарниры зафиксированы на валу с помощью стопорных колец, которые необходимо удалить специальным съёмником.

На место демонтированных деталей устанавливаются новые запчасти, которые должны быть зафиксированы на валу должным образом. Пренебрежение этим правилом, может привести к быстрому износу новой детали, а также к возможному возникновению аварийной ситуации, ведь неисправный элемент трансмиссии, при движении автомобиля, всегда подвергается чрезмерным нагрузкам, с которыми неисправный ШРУС может не справится.

Многих автомобилистов интересует вопрос: как снять внутренний ШРУС, чтобы не повредить шлицы полуоси. Если необходима замена внутреннего шарнира, то его демонтаж с вала необходимо осуществлять с применением деревянной прокладки, через которую лёгким постукиванием молотка, данная деталь выбивается из фиксатора.

Когда установка ШРУСА на полуось будет завершена, её необходимо поставить на автомобиль в порядке обратном снятию. Обязательно нужно хорошо затянуть гайку ступицы и болты наружного ШРУСа, которыми данная деталь крепится к валу главной передачи. Если есть необходимость, то аналогичная операция проводится и со ШРУСом другого колеса.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Замена паруса на ВАЗ-2114: пошаговая инструкция

Расшифровывается ШРУС, как шарнир равных угловых скоростей. Этот механизм представляет собой шарикоподшипник. От обычного он отличается тем, что вращается поперек. ШРУС отвечает за передачу крутящего момента от коробки передач к ведущим колесам. Этот шарнир устроен достаточно просто. Но несмотря на это элемент важный в конструкции автомобиля и за ним нужно постоянно следить. Автолюбители называют ШРУС «гранатой» за форму этого подшипника. Время от времени, а также по причине износа «гранаты» выходят из строя. Давайте рассмотрим, как производится замена ШРУСа на ВАЗ-2114. Эта же инструкция подходит и для других автомобилей АвтоВАЗа.

Неисправности ШРУСов

Основная проблема, из-за которой шарниры угловых скоростей изнашиваются и приходят в негодность — это пыль и грязь, попадающие внутрь подшипника. Элемент оснащен пыльником. Но часто эти защиты разрушаются – обязательно следите за состоянием пыльника. Это можно увидеть, заглянув под машину. При этом колеса выворачиваются до упора в одну из сторон. При обнаружении смазки, разрывов или трещин на резиновом чехле требуется замена пыльника внутреннего ШРУСа. Если несколько раз потрясти приводной вал рукой, то можно узнать, есть ли в механизме люфт. Еще одна причина, по которой может потребоваться замена ШРУСов на ВАЗ-2114. Это срок службы. Современные запчасти на Ладу в большом количестве производятся в Китае и чаще всего не отличаются высоким качеством. Отечественные запчасти отличаются более высоким уровнем, но иногда встречается брак. Разрушение стопорного кольца встречается несколько реже. Затем из шарнира выходит осевой вал с резкими витками. Это приводит к повреждению, а через некоторое время – к полному выходу деталей из строя. Симптомами неисправности внешних шарниров являются характерные звуки, чаще стук и стук при поворотах. Это актуально для наружного ШРУСа. Симптомами выхода из строя внутренних соединений являются щелчки и вибрации. При наборе скорости они идут к кузову автомобиля. Наружный ШРУС скорее всего выйдет из строя. Он работает в более сложных условиях. Внутренний ШРУС (ВАЗ-2115 в том числе) выходит из строя и требует замены гораздо реже. Неисправность заключается в выработке сепаратора в местах контакта шариков. В клетке их устанавливают со значительными зазорами. Поэтому если износ сепаратора равномерный, то это не опасно.

Способы ремонта ШРУСа

Существует три метода восстановления шарнира. Первый – это полная замена ШРУСа на ВАЗ-2114 на такой же новый. Так работают на СТО — даже если деталь можно восстановить, она все равно меняется на новую. Второй способ – замена сепаратора на подшипники из ремкомплектов. И другая перестановка шарниров равных угловых скоростей допустима. Продаются ремкомплекты для «Самара» второго поколения.

Но если нужного комплекта нет в магазине, то он делает ремонт суставов невозможным. И деталь придется менять. Также обратите внимание, что в ремкомплекте отсутствуют стаканчики. Отдельно их получить нельзя. И третий способ. Если чашка и зажим надеты только с одной стороны, то можно сделать оригинальный ход. В этом случае ремонт ШРУСов предполагает замену «гранат» с левой полуоси на правую или наоборот. Что это дает? Направление вращения шариков в подшипнике меняется, и они начинают работать на ненарушенных участках. Минус такого восстановления — «гранаты» в процессе эксплуатации будут хрустеть, если машина движется на задней передаче. Шарнир, на котором лопнул пылезащитный кожух, подлежит ремонту только в том случае, если в него не успели попасть вода, пыль и грязь. Подшипник необходимо разобрать, удалить поврежденный пыльник и прочистить салон бензином или керосином. Далее замените смазку и установите новый защитный кожух. На этом ремонт окончен.

Зачем менять ШРУС

Если при осмотре обнаружены поврежденные пыльники, то необходимо их заменить. Ведь иначе через трещины в резине внутрь детали будет попадать вода и песок. Очень скоро эта абразивная смесь сорвет «гранат». При движении автомобиля на поворотах шарнир равных угловых скоростей может просто развалиться на две части. После этого автомобиль уже не может эксплуатироваться. Есть значительный риск того, что все масло, находящееся там, вытечет из КПП. Во избежание такой неприятности необходимо своевременно менять пыльники. Сколько стоит замена ШРУСа на ВАЗ-2114? Стоимость услуги 1000 руб. Что касается стоимости запчастей, то наружный ШРУС на ВАЗ-2114 стоит около 1500 р. В зависимости от производителя. Внутренние стоят чуть дороже — в пределах 2200 р.

Инструмент необходимый для замены, подготовительные работы

Замена ШРУСов на ВАЗ-2114 займет около часа. Но необходимо подготовить необходимый инструмент. Для работы вам понадобятся ключи 17 и 19. Также необходимо подготовить набор головок. Кроме того, вам понадобится баллонный ключ, монтажные лопатки, гаечный ключ, домкрат. Еще заготовка смазки ШРУС-4, ветошь, пассатижи. Для большего удобства машину следует загнать на эстакаду или яму. Автомобиль поставлен на стояночный тормоз или включена коробка передач. Чтобы замена ШРУСов на ВАЗ-2114 была еще более безопасной, под колеса подложили специальные фиксаторы. В машине имеются внутренние и внешние шарниры угловых скоростей. Обе «гранаты» расположены на приводном валу. Процесс замены как внутреннего, так и внешнего ничем не отличается.

Алгоритм снятия наружного ШРУСа

Первым делом снимаем защиту двигателя и коробки передач. Это можно сделать, открутив болты спереди и гайки сзади. Затем масло сливается из трансмиссии. Достаточно слить 1/3 всего объема смазки. Затем при помощи баллонного ключа отламываются болты, удерживающие колесо. Затем отверните гайку на 30 для фиксации наружного ШРУСа. Автомобиль поднимают на домкрате и ключом закручивают два винта на ступице, которые удерживают шаровую опору. С помощью монтажных лопаток или креплений ступица смещается в сторону от реактивной тяги. Тогда, если потянуть за планку, можно вытащить палец и шарнир угловых скоростей.

Демонтаж внутреннего ШРУСа

Для этого откройте капот и с помощью небольшого крепления вытащите внутренний шарнир из коробки передач. Для этого между «гранатом» и коробкой вставляется крепление. Резким рывком тянет крепление в сторону трансмиссии. В результате деталь будет двигаться.

Демонтаж приводного вала

Далее переходят к колесной арке и оттуда вынимают приводной вал, который уже имеет внутренний и внешний шарнир. С помощью пассатижей с деталей снимаются хомуты, удерживающие пылезащитный кожух. Если последний разрушен, то он рвется. В противном случае вы можете просто переместить его в центр. При поломке крышки требуется замена пыльника внутреннего ШРУСа. Эти детали продаются отдельно и поставляются в комплекте с запасной частью. Чтобы снять шарнир с приводного вала, необходимо ударить молотком по внутренней стороне. После нескольких ударов деталь слетает с вала. Такую же операцию необходимо проделать с другой стороны.

Процесс замены

Замена внутреннего ШРУСа на ВАЗ-2114 выполняется следующим образом. Изначально с приводного вала снимается кольцо от старого шарнира. Вместо него устанавливается деталь из нового комплекта и новый пыльник. «Граната» забивается на вал молотком. Затем шарнир обильно смазывают. Пыльник надежно фиксируется с помощью хомутов на приводном валу и на самом ШРУСе. Наружный сустав изменяется аналогичным образом. Затем на внешнем шарнире затяните гайку и забейте вал обратно в редуктор. Замена прошла успешно. Теперь осталось собрать все в обратном порядке.

О пыльниках

Их замена требуется гораздо чаще, чем самих шарниров. Ресурс ШРУСа около 150 тыс. км. Резиновые изделия служат в лучшем случае не более 30 тыс. км. Для замены наружного пыльника привод не нужно разбирать. А вот при необходимости замены внутреннего ШРУСа на ВАЗ-2114 придется демонтировать весь привод.

Zamjena CV-spojnice на ВАЗ-2114: upute korak po korak

ШРУС означает zglob jednakih kutnih brzina. Ovaj mehanizam je kuglični ležaj. Ona se razlikuje od uobicajene po tome što se okreće. CV spoj je odgovoran za prijenos okretnog momenta od prijenosa do pogonskih kotača. Ovaj spoj je vrlo jednostavan. Нет, unatoč tome, element je važan u dizajnu automobila i mora se stalno nadzirati. Автомобилисты называют ШРУС «гранату» за облик овог лежачая. С времени на время, као и због трошенья, «гранат» не успеваю. Пользуйтесь каким-либо замком CV споева на ВАЗ-2114. Иста же упута прикладная и за другом автомобильном твртке АвтоВАЗ.

Неисправность CV spojeva

Главная проблема, zbog kojeg se zglobovi kutnih brzina istroše i postanu neupotrebljivi, je prašina i prljavština koja ulazi u ležaj. Element je opremljen прашином. Нет, često su te obrane uništene — budite sigurni da pratite stanje antera. Možete ga vidjeti gledajući ispod automobila. U овом случае, kotači se okreću sve do jedne strane. Ako se nagumenom kućištu nalaze masnoća, pukotine ili pukotine, potrebno je zamijeniti prtljažnik unutarnjih kardanskih zglobova.

Ако nekoliko puta tresete pogonsku osovinu rukom, может saznati postoji li ikakva игра у механизма. Други razlog zašto ćete možda morati zamijeniti CV-spojeve на ВАЗ-2114. Ovo je životni vijek. Moderni rezervni dijelovi za Ladu uglavnom se proizvode u Kini i najčešće nemaju visoku kvalitetu. Domaći rezervni dijelovi imaju višu razinu, ali ponekad postoji i brak. Uništenje zapornog prstena nešto je rjeđe. Tada osovinsko vratilo izlazi iz šarke na oštrim zavojima. To dovodi do oštećenja, a nakon nekog vremena — do potpunog neuspjeha dijela. Simptomi vanjskih grešaka zglobova su karakteristični zvukovi, često kucaju i puknu u zavoju. To vrijedi za vanjski CV spoj. Simptomi unutarnjih CV spojeva — клики и вибрации. Када типкате брзину, они иду у каросерию автомобиля. Vanjski kardanski zglob najbrže pada. Radi u težim uvjetima. Interni CV (уключаючи и ВАЗ-2115) не успеет и захтиева rjeđe zamjenu. Greška je razviti separator na mjestima dodira kuglica. U kavezu su postavljeni sa značajnim prazninama. Stoga, ako je trošenje separatora jednolično, nije opasno.

Metode za popravak zglobova

Postoje tri načina za vraćanje šarke. Prvi je potpuna zamjena CV-spojnice u ВАЗ-2114 с новым новым двигателем. Dakle, oni rade na servisnoj stanici — čak i ako se dio može obnoviti, ipak se mijenja u novi. Другая методика je zamjena separatora zajedno s ležajevima iz completa za popravak. Dopuštena je još jedna permutacija jednakih zglobova kutne brzine. Prodaju se completi za popravak «Samare» other generacije.

Али ако се потребан полный у трговини не pojavi, to onemogućuje popravak zglobova. Ставка će себе морати promijeniti. Također imajte на umu да у kompletu za popravak nema šalica. Odvojeno, не могу себе купить. Я тречи начин. Ako se šalica i držač Nose samo na jednoj strani, tada se može napraviti originalni potez. У том случае, поправак ШРУС-а уключаю промйену «гранат» с лийеве оси на десно или обрнуто. Što ovo daje? Smjer vrtnje kuglica u ležaju se mijenja i oni počinju raditi na nenošenim područjima. Минус takvog опора — «гранат» у процедуры рада će škripati ako se automobil kreće u ступню за vožnju unatrag. Šarka na kojoj je explodirala čizma može se popraviti samo ako voda, prašina i nečistoća s ceste nisu imali vremena ući u nju.

Лежай се мора раставити, склонити уништэни пртляжник и опрати неутрашньост бензином или керосином. Zatim zamijenite mazivo i postavite novi zaštitni poklopac. Ova popravka je gotova.

Zašto mijenjati zglobove

Ako se tijekom pregleda otkrije oštećene prašine, svakako ih zamijenite. Uostalom, inače кроз pukotine у ​​гуми unutar vode я pijeska će pasti. Vrlo brzo, ova abrazivna smjesa stavit će «bombu» u akciju. Prilikom pomicanja automobila na zavojima, šarka jednakih kutnih brzina može se jednostavno raspasti na dva dijela. Automobil nakon toga se više ne može iskoristiti. Postoji značajan rizik da će cijelo ulje izaći iz mjenjača. Da biste izbjegli takve nevolje, morate odmah promijeniti пыльники. Колико je zamjena CV spojeva на ВАЗ-2114? Cijena услуги za benzinsku postaju — 1000 рублей. Сто се тиче cijene rezervnih dielova, vanjski kardan za VAZ-2114 košta oko 1.500 str. ovisno o proizvođaču. Domaći je malo skuplji — unutar 2200 р.

Alat za zamjenu, pripremni radovi

Zamjena CV-a na VAZ-2114 vlastitim rukama trajat će oko sat vremena. Али требате припремити потребан алат. Za rad će vam trebati ključevi na 17 i 19. Trebali biste pripremiti i set glava. Osim toga, potreban vam je ključ cilindra, noževi za pričvršćivanje, ručica, dizalica. Još uvijek pripremite мачты ШРУС-4, krpe, kliješta. Za veću praktičnost, automobil treba voziti do nadvožnjaka ili jame.

Auto stavite na parkirnu kočnicu или uključite prijenos. Da biste zamijenili CV-spojeve на ВАЗ-2114 kako bi bili još sigurniji, oni stavljaju specijalne spone ispod kotača. U automobilu se nalaze unutarnji я vanjski zglobovi kutnih brzina. Obje «granate» nalaze se na pogonskoj osovini. Proces zamjene i unutarnjih i vanjskih nije različit.

Algoritam za uklanjanje vanjskog CV spoja

Prije svega, uklonite zaštitu motora i mjenjača. To se može postići odvrtanjem vijaka sprijeda i matica na stražnjoj strani. Zatim se ulje izlije iz prijenosa. Dovoljno je isušiti 1/3 ukupnog maziva. Zatim, pomoću ključa za vijke, polomljeni su vijci koji drže kotač.

Zatim s glavom za 30 odvijaju maticu koja pričvršćuje vanjski CV spoj. Automobil je podignut na dizalici, a ključ odvijte dva vijka na glavčini koja drže kuglični ležaj. Помочу монтажных ножева или монтаж, главчина се помиче од млазног потиска. Zatim, ako povučete stalak, možete izvaditi prst i šarku kutne brzine.

Демонтируйте внутренний ШРУС

Da biste to učinili, otvorite poklopac motora i s malim nosačem izvucite unutarnji šarnir iz mjenjača. Da biste to učinili, nosač je umetnut između «granate» i kutije. Oštrim trzajem povuku držač prema prijenosu. Kao rezultat, dio će se pomaknuti.

Demontaža pogonskog vratila

Затим идите на лук котача и одaтле извадите pogonsku osovinu koja već ima unutarnju i vanjsku šarku. Pomoću kliješta izvadite stezaljke koje drže prtljažnik iz dielova. Ako je potonji uništen, onda je rastrgan.

Inače ga možete jednostavno premjestiti u središte. Ako je poklopac slomljen, bit će potrebno zamijeniti prtljažnik unutarnjeg CV-spojnice. Ovi dijelovi se prodaju odvojeno i isporučuju se s rezervnim dijelom. Za skidanje šarke s pogonske osovine potrebno je udariti čekić iznutra. Nakon nekoliko udaraca, dio će odletjeti s okna. Исту операцию требования обавитис с другой страной.

Postupak zamjene

Zamjena unutarnjeg CV spoja na VAZ-2114 je kako slijedi. Prvo, prsten iz stare šarke je uklonjen s pogonske osovine. Umjesto toga, instalirajte dio iz novog seta i novu čizmu. «Граната» се набия на осовину. Zatim je šarka обильно подмазана.

Prtljažnik je sigurno pričvršćen stezaljkama na pogonskoy osovini i na samom CV spoju. Vanjski se zglob mijenja na isti način. Zatim navrću maticu на vanjskom kardanskom zglobu я čekićem vratilo natrag у mjenjač. Zamjena je uspješno dovršena. Sada ostaje sakupiti sve obrnutim redoslijedom.

Пыльники

Njihova zamjena je potrebna mnogo chešće od samih šarki. CV zajednički resurs — около 150 тыс. км. Gumeni proizvod ne radi vše od 30 tisuća km. Nije potrebno rastaviti pogon kako biste zamijenili vanjsko pokretanje. Али ако требует замены unutarnji CV-spoj на ВАЗ-2114, демонтировать cijeli pogon.

Подшипник передней стойки ваз 2114

При выборе автомобиля покупатели часто учитывают качество дорог, по которым им приходится ездить. Популярность таких моделей, как ВАЗ 2114, обусловлена ​​тем, что они лучше приспособлены к отечественным дорожным реалиям, а потому позволяют «покорять» дороги нашей страны с меньшими затратами на ремонт и обслуживание.

Всегда важно помнить о таком понятии, как амортизация. Перепрыгивая через кочки, наезжая на ямы, машина будет подпрыгивать, если амортизаторы и подвеска не смогут нормально работать, гасить колебания и вибрации. В подвеске каждый узел и каждая деталь играет свою важную роль. И опорный подшипник на ВАЗ 2114 уж точно не исключение.

Что это?

Нередко владельцы отечественной «четырнадцатой» модели ВАЗ замечают наличие стука . Причина его появления — вышедшие из строя опорные подшипники.

Но не нужно сразу приступать к замене. Первоочередной задачей является проверка состояния опоры. И только после этого предпринимать соответствующие действия.

Подпятник — элемент стойки амортизатора, расположенный в конструкции передней подвески. Его работа заключается в том, чтобы поддерживать подвижность соединения между кузовом и амортизатором вашего автомобиля. Если подшипник неисправен, подвижность нарушается, возникает стук, который сложно не заметить. Особенно когда дело касается плохих дорог.

Views

Существует несколько типов опорных полузащитников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использование зажимных фланцев. Имеются соответствующие отверстия для крепления;
• Со съемным наружным кольцом;
• Со съемным внутренним кольцом;
• Отделочная и режущая конструкция, характерной чертой которой является сильная жесткость.

Название упорного подшипника говорит само за себя. Это что-то вроде опоры стойки на передний амортизатор, который находится в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые должна выдерживать опора.

Диагностика

Для диагностики текущего состояния поворотного элемента необходимо выполнить пару простых действий.

1. Откройте капот и положите ладонь на элемент, то есть на подшипник. При этом ваш помощник должен раскачивать машину. Если слышен стук, то его следует немедленно менять.
2. Разберите конструкцию, чтобы визуально убедиться, что элемент неисправен и нуждается в замене. Важно отметить, что примерный срок службы опорного подшипника на ВАЗ 2114 составляет 40 тысяч километров. Это рекомендуемый пробег, после которого элемент подлежит замене вне зависимости от его текущего состояния.

Неисправная опора может привести к довольно печальным последствиям, таким как нарушение развала-схождения, увеличение риска при движении на высоких скоростях, повышенный износ стоек амортизаторов.

Если вовремя не обратить внимание и не принять соответствующих мер по устранению поломки, вы рискуете полностью разрушить подвеску своего автомобиля. Нередко в капоте образуется отверстие для столба. Как вы понимаете, подобные проблемы влекут за собой значительные финансовые потери.

Замена

Первый шаг — посмотреть обучающее видео по замене. Это позволит вам расширить собственный кругозор, наглядно понять этапы замены, а также последовательно выполнять подобную процедуру, тем самым возвращая амортизаторам и подвеске прежнюю функциональность.

Замена опоры осуществляется в следующей последовательности ваших действий.

1. Поддомкратьте автомобиль.
2. Отвинтите колесные гайки и снимите их.
3. Снимите крышку с гайки, расположенной на ступице.
4. Ослабьте крепление ступицы.
5. Снимите рулевую колонку с рейки. Для этого вам понадобится молоток и монтажный брус.
6. Теперь снимаем шаровую опору, демонтируем болты крепления.
7. Следующим этапом является снятие суппорта тормозной системы. Для этого сначала отсоединяются крепления и тормозные шланги.
8. Гайку штока необходимо ослабить. Нет необходимости полностью демонтировать его.
9. Обязательно затяните пружины.
10. Отвинтить крепления подшипника. Подставка вместе с опорой и диском снимается. Вы должны заменить их на новые.
11. Произведена сборка узла с новым элементом. Процедура выполняется в обратном порядке.
12. Гайку желательно поменять на новую и как следует затянуть. Просто рассчитайте усилие, так как стопорная гайка часто срывается.

Самостоятельно выполнить замену упорного подшипника не так сложно, как вы могли заметить. При этом крайне важно вовремя заметить первичные признаки неисправности опоры, и принять соответствующие меры для решения проблемы.

Выход из строя опорного подшипника стойки на автомобилях очень распространен. Многие владельцы этих автомобилей сразу едут на СТО, где за замену приходится платить большие деньги и терять время. при наличии необходимого инструмента все работает без посторонней помощи.

Как проверить работоспособность опорного подшипника

Основная причина, по которой владельцы решаются производить подобный ремонт, это посторонний стук при проезде даже незначительных неровностей дорожного покрытия. При появлении такого дискомфорта замена подпятника не всегда является лучшим решением. Для начала нужно проверить его работоспособность, ведь проблема может заключаться и в других частях амортизатора.

Проверить работоспособность этого элемента подвески достаточно просто:

1. открыть капот;
2. кладем ладонь на опору;
3. напарник раскачивает машину из стороны в сторону;
4. , если под ладонью слышен характерный треск или стук, подшипник подлежит замене.

Важно знать, что поломка или износ опорного подшипника вызывает ускоренный износ стоек и нарушение настроек развала схождения.

Необходимый инструмент

Качество «Сделай сам», предполагает наличие минимального набора инструментов для выполнения данных задач:

• Стандартный набор рожковых и накидных ключей, размер 12-24;
• Съемник поперечной рулевой тяги;
• Обычный автодомкрат;
• Хомут для пружин амортизаторов;
• Ключ на 19 используется для снятия гайки штока стойки.

Как выбрать опорный подшипник на автомобиль ВАЗ 2114

Современный автопром предлагает огромный выбор такого рода запчастей. Практически каждый автомагазин предоставит любые опорные подшипники на ВАЗ 2114, различного качества и ценовой категории.

Для данной модели автомобиля чаще всего используются подшипники следующих типов:

• опорный подшипник с неразборными кольцами. Его преимуществом является наличие отверстий для крепления, не требующих прижимных фланцев;
• Съемное внутреннее кольцо. Используется для повышения точности вращения наружного кольца;
• Полностью разборная система используется для повышения точности вращения внутреннего кольца.

Исходя из конструкции и наличия финансовых средств, подбирается опорный подшипник, который будет наиболее приемлем в вашем конкретном случае. Не стоит экономить, так как изделия низкого качества вряд ли прослужат более 10 тысяч километров и процедуру наряжать заново. подшипники стоят от 10 до 80 долларов, в зависимости от производителя и конструкции. Сэкономив на покупке, вы рискуете вывести из строя, и тогда ремонт обойдется в несколько раз дороже.

Как происходит замена

Сразу стоит отметить, что многие модификации этих автомобилей имеют одинаковую подвеску. Например, замена опорного подшипника на ВАЗ 2115, ВАЗ 2114 и ВАЗ 2109 абсолютно идентична.

Приступим непосредственно к самому ремонту. Есть несколько способов проведения работ:

1. снятие всей стойки, с прикрепленными к ней рулевыми рычагами и другими деталями. В этом случае настройки наклона руля сохраняются, и вам не придется заново сходить на схождение;
2. можно отсоединить стойку от рулевого кулачка, а затем снять остальные детали.

Первый способ

1. Демонтируем колпак ступицы и разблокируем ШРУС
2. Выкручиваем ШРУС до полного расслабления, при этом педаль тормоза должна быть в зажатом состоянии.
3. Поддомкрачиваем машину и откручиваем колесо.
4. Отвинтить и отвинтить гайку наконечника и выдавить палец.
5. Далее необходимо демонтировать шаровую и освободить тормозной шланг от амортизатора.
6. Ослабьте гайку стойки и отвинтите три гайки крепления опоры. Затем отворачивается ШРУС и демонтируется рейка.
7. Далее выполняется пружинная стяжка, которая обязательна перед заменой опорного подшипника на ВАЗ 2114.
8. После этого ставим все на свои места, вплоть до полной сборки автомобиля.

Второй способ

1. Поддомкрачиваем машину и демонтируем колесо.
2. Затем ослабляем хомут крепления ступицы и демонтируем рулевой наконечник.
3. Демонтируйте шаровую опору и снимите тормозной суппорт.
4. Далее ослабляем крепление гайки стойки и затягиваем пружину.
5. Меняем опорный подшипник и ставим все обратно.

После завершения работ гайку крепления стойки желательно заменить на новую.

Проверяем качество выполненных работ

При выполнении замены своими руками могут проявиться некоторые недостатки квалификации. Где-то гайка не дожата или какой-то из элементов стойки установлен сильно криво. Чтобы в будущем не попасть в неприятную ситуацию на дороге, необходимо проверить работоспособность всех механизмов, которые вы задели при замене опорного подшипника.

Сначала покачаем машину и проверим на наличие посторонних стуков… Обязательно проверяем работу тормозов, так как при замене был демонтирован суппорт. Если все в норме, можно приступать к эксплуатации, не забыв проверить настройки развала-схождения, так как их тоже очень легко сбить.
Замена опорного подшипника на автомобилях ВАЗ 2108-2115 проводится в среднем раз в 40 тыс. км. Если вы не хотите подвергать опасности стойки машины, замену необходимо производить в профилактических целях.

Какая опора стойки ВАЗ 2108, 2109, 21099, 2114, 2113, 2115 и какие лучше аналоги с завода? На эти вопросы отвечает интернет-магазин моторинг. Стойки ВАЗ 2108, 2109, 21099, 2114, 2113, 2115 в автомобиле соединяют модуль подвески с кузовом. Опора стойки для автомобилей ВАЗ состоит из нескольких компонентов и устанавливается поверх передней или задней стойки. В устройство стойки входит подшипник и резиновый демпфер. Рейка (передняя подвеска) выполняет мимо своих ходовых качеств (сглаживание неровностей) это еще и управляющая функция автомобиля, в чем очень помогает подшипник. Резиновый демпфер служит для гашения колебаний, возникающих от неровностей дороги и передающихся от стойки к кузову.
Вопрос какая функция опоры в подвеске? что такое поддержка? Мы считаем, что это снято.
Теперь поговорим об аналогах и что лучше поддерживать с завода профессиональных производителей подвесок таких как SS20, Asomi, Evolex, Fara, Sevi, Например
Ни для кого не секрет, что вместо штатного подшипника была изготовлена ​​стальная втулка для аналог опоры, в которую вварен резиновый демпфер. Это полностью исключает люфты и посторонние звуки в отличии от заводских опор, тем самым система демпфирования снимает вес машины, что исключает выдавливание демпфирующей резины и значительно увеличивает ее долговечность изготавливается из специально разработанной формы и материала, что лучше влияет на поглощение звуков и вибраций подвеской, а также увеличивается срок службы опоры и подвески в целом, опята в отличие от заводской.

Замена ШРУСа на ВАЗ-2114: пошаговая инструкция

ШРУС расшифровывается как шарнир равных угловых скоростей. Этот механизм представляет собой шарикоподшипник. Он отличается от обычного тем, что вращается поперек. ШРУС отвечает за передачу крутящего момента от трансмиссии к ведущим колесам. Этот шарнир довольно прост. Но несмотря на это элемент важный в конструкции автомобиля и за ним нужно постоянно следить. Автолюбители называют ШРУС «гранатой» за форму этого подшипника. Время от времени, а также по причине износа «гранаты» выходят из строя. Давайте рассмотрим, как производится замена ШРУСа на ВАЗ-2114. Эта же инструкция подходит и для других автомобилей от АвтоВАЗа.

Неисправные ШРУСы

Основная проблема, из-за которой шарниры угловых скоростей изнашиваются и приходят в негодность, это пыль и грязь, попадающие внутрь подшипника. Элемент оснащен пыльником. Но часто эти защитные сооружения разрушаются – обязательно следите за состоянием пыльника. Это можно увидеть, заглянув под машину. При этом колеса развернуты полностью в одну из сторон. При обнаружении смазки, разрывов или трещин на резиновом чехле требуется замена пыльника внутреннего ШРУСа.

Если несколько раз потрясти приводной вал рукой, то можно узнать, есть ли люфт в механизме. Еще одна причина, по которой может возникнуть необходимость замены ШРУСа на ВАЗ-2114. Это целая жизнь. Современные запчасти на Ладу в основном производятся в Китае и чаще всего не отличаются высоким качеством. Отечественные запчасти более высокого уровня, но иногда встречается брак. Несколько реже встречается разрушение стопорного кольца. Тогда осевой вал выходит из шарнира при резких поворотах. Это приводит к повреждению, а через некоторое время – к полному выходу детали из строя. Симптомами неисправности внешних шарниров являются характерные звуки, часто стук и треск при поворотах. Это верно для внешнего ШРУСа. Признаки неисправности внутреннего ШРУСа — щелчки и вибрации. При ускорении они переключаются на кузов автомобиля. Наружный сустав чаще всего выходит из строя. Работает в более тяжелых условиях. ШРУС внутренний (ВАЗ-2115 в том числе) выходит из строя и требует замены значительно реже. Неисправность заключается в выработке сепаратора в местах контакта шариков. В обойме они установлены со значительными зазорами. Поэтому если износ сепаратора равномерный, то это не опасно.

Способы ремонта ШРУСа

Существует три метода восстановления шарнира. Первый – это полная замена ШРУСа на ВАЗ-2114 на такой же новый. Таким образом, на СТО работают — даже если деталь можно восстановить, ее все равно меняют на новую. Второй способ – замена сепаратора вместе с подшипниками из ремкомплектов. И допустима перестановка шарниров равных угловых скоростей. В продаже есть ремкомплекты для Самары второго поколения.

Но если необходимого комплекта нет в магазине, то это делает ремонт ШРУСа невозможным. И детали придется менять. Также обратите внимание, что в ремкомплекте отсутствуют чашки. Их нельзя приобрести отдельно. И третий способ. Если чашка и клетка надеты только с одной стороны, то можно сделать оригинальный ход. В данном случае под ремонтом ШРУСа подразумевается замена «гранаты» с левой полуоси на правую или наоборот. Что это дает? Меняется направление вращения шариков в подшипнике, и они начинают работать на неизношенных участках. Минус такого восстановления в том, что «гранаты» будут трещать в процессе эксплуатации, если машина движется на задней передаче. Петлю, на которой взорвался багажник, ремонтировать нужно только в том случае, если вода, пыль и грязь с дороги не успели попасть в это

Подшипник необходимо разобрать, снять разрушенный пыльник и промыть изнутри бензином или керосином. Далее замените смазку и установите новый защитный кожух. На этом ремонт закончился.

Зачем менять ШРУСы

Если при осмотре обнаружены поврежденные пыльники, их необходимо заменить. Ведь иначе через трещины в резине внутрь детали будет попадать вода и песок. Очень скоро эта абразивная смесь выведет из строя «гранату». При движении автомобиля на поворотах стык равных угловых скоростей может просто развалиться на две части. После этого автомобиль больше не может эксплуатироваться. Существует значительный риск того, что все содержащееся в нем масло вытечет из КПП. Во избежание такой неприятности необходимо своевременно менять пыльники. Сколько стоит замена ШРУСа на ВАЗ-2114? Цена услуги на СТО 1000 руб. Что касается стоимости запчастей, то наружный ШРУС на ВАЗ-2114 стоит около 1500 р. в зависимости от производителя. Внутренние стоят чуть дороже — в пределах 2200 р.

Инструмент необходимый для замены, подготовительные работы

Замена ШРУСа на ВАЗ-2114 своими руками займет около одного часа времени. Но следует подготовить необходимый инструмент. Для работы вам потребуются ключи на 17 и 19. Также следует подготовить набор головок. Дополнительно понадобится баллонный ключ, монтажные лопатки, разводной ключ, домкрат. Также готовят смазку ШРУС-4, ветошь, плоскогубцы. Для большего удобства автомобиль следует загнать на эстакаду или на яму.

Автомобиль поставлен на стояночный тормоз или включена передача. Чтобы замена ШРУСа на ВАЗ-2114 была еще надежнее, под колеса ставятся специальные замки. Автомобиль имеет внутренние и внешние шарниры угловых скоростей. Обе гранаты расположены на приводном валу. Процесс замены как внутреннего, так и внешнего ничем не отличается.

Алгоритм снятия наружного ШРУСа

Первым делом снимаем защиту двигателя и коробки передач. Это можно сделать, открутив болты спереди и гайки сзади. Затем заливают масло из трансмиссии. Достаточно слить 1/3 от общего количества смазки. Затем при помощи баллонного ключа срываются болты, удерживающие колесо.

Затем головкой на 30 откручивается гайка, крепящая наружный ШРУС. Автомобиль поднимается на домкрате и ключом откручиваются два болта на ступице, которые держат шаровую опору. С помощью монтажных лопаток или крепления ступица отодвигается от реактивной тяги. Тогда, если потянуть за стойку, можно вытащить палец и шарнир угловых скоростей.

Демонтаж внутреннего ШРУСа

Для этого откройте капот и с помощью небольшого крепления вытащите внутренний шарнир из коробки передач. Для этого между «гранатом» и коробкой вставляется крепление. Резким рывком дергают крепление в сторону трансмиссии. В результате деталь перемещается.

Демонтаж приводного вала

Затем переходят к колесной арке и оттуда вынимают приводной вал, на котором уже есть внутренний и внешний шарнир. С помощью плоскогубцев снимаем с деталей хомуты, удерживающие пыльник. Если последний разрушен, то он рвется.

В противном случае вы можете просто переместить его в центр. Если крышка порвалась, потребуется замена пыльника внутреннего ШРУСа. Эти детали продаются отдельно и поставляются вместе с запчастями. Чтобы снять шарнир с приводного вала, необходимо забить молотком с внутренней стороны.
