Замок зажигания на ВАЗ 2110: замена своими руками, схема (распиновка) подключения проводов

Содержание:

1. Особенности устройства
2. Причины замены
3. Схема и распиновка
4. Демонтаж / установка

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

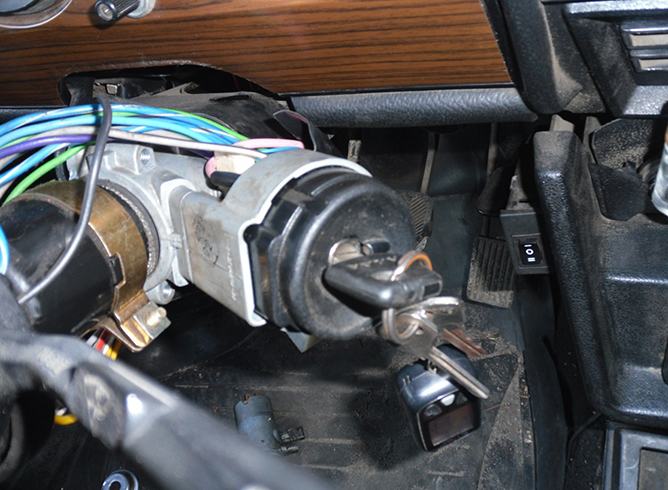

Стандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

1. Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
2. В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
3. ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
4. У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
5. Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
6. Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
7. Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

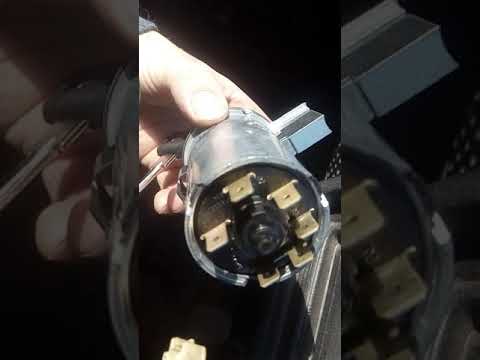

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

1. Питание микровыключателя датчика вставленного ключа (+12Вольт).
2. Питание на массу при открывании дверей со стороны водителя.
3. Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
4. Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
5. Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
6. Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
7. Источник на +12Вольт от аккумулятора (на схеме контакт 30).
8. Не активен.

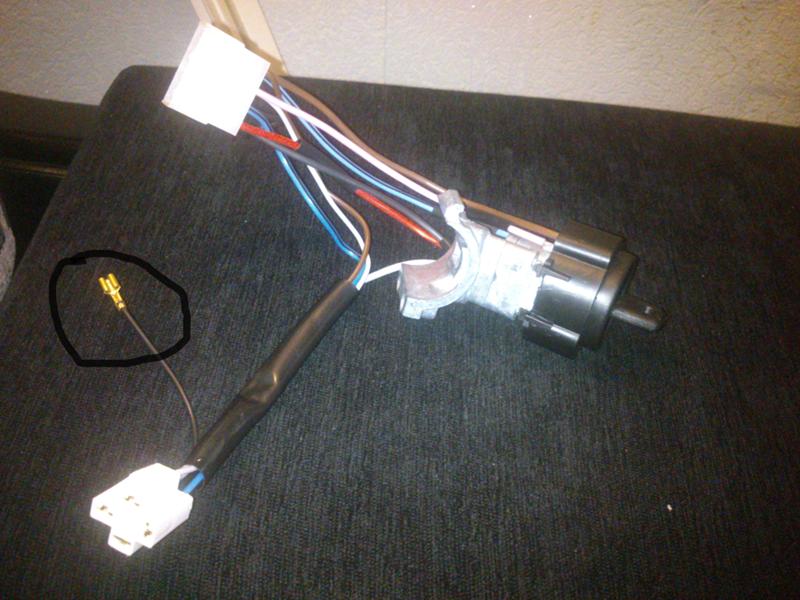

Проводка

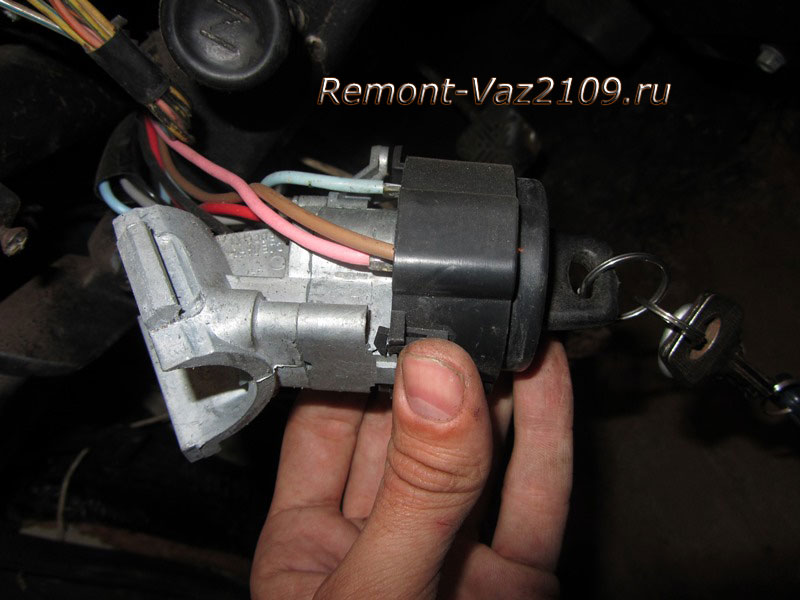

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.

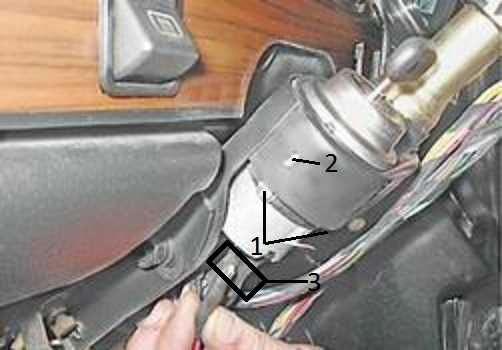

2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
5. Теперь берите в руки пассатижи и извлекайте болты.
6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
15. Далее на место демонтированных элементов вставляют новые.

Проверка состояния

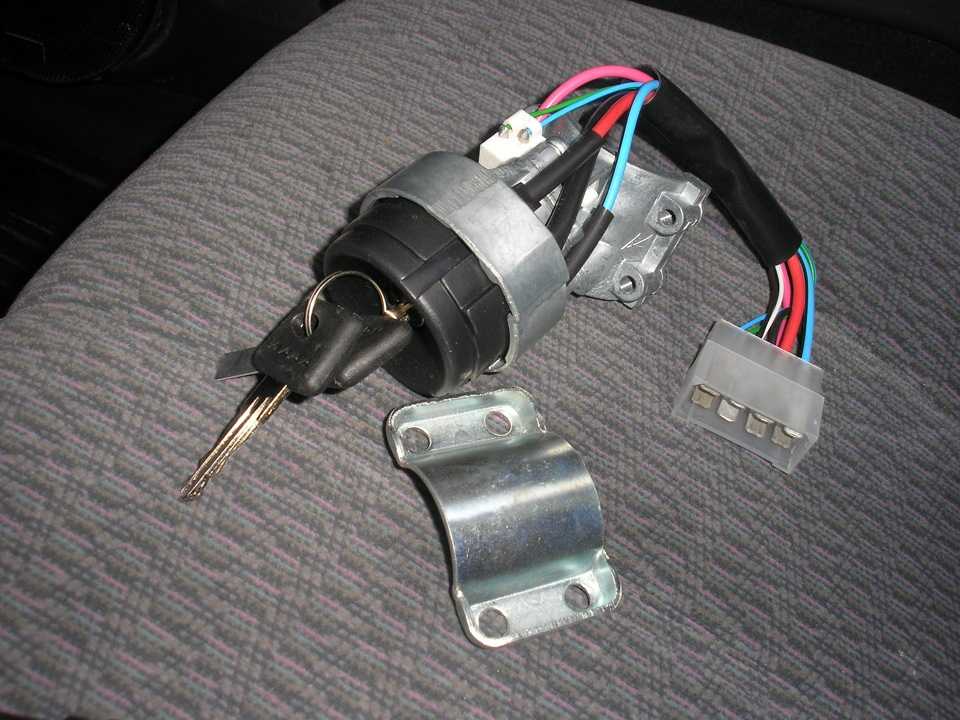

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

• Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
• Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

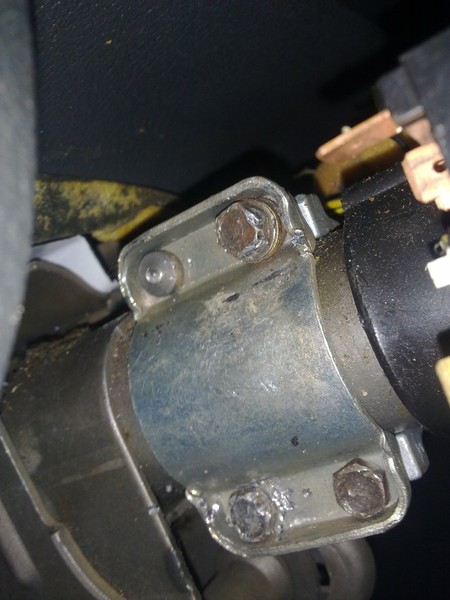

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

• Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
• Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
• Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
• Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

 Загрузка …

Замена замка зажигания ВАЗ-2110 своими руками

Замок зажигания выполняет функцию прерывающего элемента. Он включает и выключает группу контактов, отвечающих за остановку или старт силового агрегата. Неисправность этой детали является серьезной проблемой, которая может настигнуть любого момент. Избежать таких неприятностей можно в том случае, если регулярно выполняется диагностика всех узлов, механизмов и агрегатов. Ниже мы подробно рассмотрим, как производится своими руками замена замка зажигания на ВАЗ-2110, что входит в число признаков его поломки и когда целесообразно выполнить его процедуру.

Для чего необходим замок зажигания

Переоценить важность этого сегмента практически невозможно. Замок зажигания является основным устройством в системе запуска двигателя. В случае его поломки, автомобиль просто нельзя будет сдвинуть с места своим ходом. Вторая и не менее важная задача этого узла заключается в защитной функции. Он является эффективным противоугонным средством, и его поломка может значительно облегчить работу злоумышленника.

Как известно, в деле угона главную роль играет скорость. Конечно, профессиональных умельцев может остановить только современная дорогая система. Тем не менее, исправный замок зажигания потребует от злоумышленника больше времени на вскрытие системы, что может попросту отбить желание к краже именно этого автомобиля. Несмотря на все предостережения и риски, многие водители пренебрегают своевременной починкой, что в лучшем случае приводит к дорогому ремонту, потере времени и денег, за счет предыдущего фактора. В моделях ВАЗ-2110 ключ зажигания можно вытащить только тогда, когда он находится в положении «0». Когда ключ выходит из скважины, внутри перемещается специальный стержень, который отвечает за защиту замка от не соответствующего сечению стержня.

Когда проводится замена замка

Качественный замок зажигания рассчитан на длительный ресурс работы и его замена проводится достаточно редко. Если не учитывать износ вследствие длительного эксплуатационного периода, установка нового сегмента проводится в таких случаях:

• Повреждение замка при попытке угона или нарушение его целостности. В случаях с угоном, необязательно выполнять замену всего сегмента, если ущерб был нанесен целенаправленно, достаточно заменить личинку. Учитывая то, что замена целого блока и отдельного элемента требуют одинакового количества времени, второй вариант позволяет сэкономить средства.

• Потеря ключей. Даже в том случае если у вас есть запасной комплект, вы должны понимать, что безопасность автомобиля под угрозой. Нет никакой гарантии, что их украли в людном месте. В этом случае рекомендуется заменить замочную скважину. Такая операция потребует минимум финансовых затрат.

• Неисправность в контактной группе. Для проверки контактной группы понадобится омметр. Отсоедините от аккумулятора минусовую клемму и демонтируйте нижний кожух, прикрывающий рулевую колонку. С помощью специального измерительного прибора проверьте величину сопротивления на контактах. Если оно полностью отсутствует, значит, необходимо заменить замок.

Видео — Замена замка зажигания на ВАЗ 2106

Замок зажигания, как и любой другой узел автомобиля, состоит из нескольких сегментов. Перед началом покупки нового комплекта и замены, специалисты рекомендуют уделить особе внимание диагностике. В большинстве случаев, проблема заключается в выходе из строя определенного сегмента (скважины или контактов). Если рассматривать ситуацию с финансовой стороны, то замена отдельной детали выгодней. Принцип работы в основном идентичен с заменой замка, только в случае с контактной группой необходимо точно промаркировать все снимаемые провода. Это позволит избежать путаницы и значительно сократит временные затраты. Контактная группа может оснащаться специальным стопорным кольцом, для демонтажа которого потребуется шило. Для выполнения демонтажных и впоследствии монтажных работ вам понадобятся: ключ на 10, отвертка, и молоток с зубилом. Это набор инструментов используется для замены замка зажигания ВАЗ-2110.

Пошаговая инструкция

Первое что нужно сделать, перед выполнением непосредственных этапов монтажа — отключить питание. Для этого отсоедините от аккумулятора минусовую клемму и демонтируйте с рулевой колонки защитный кожух. Как правило, он крепится на нескольких болтах, размещенных по бокам конструкции. Кожух имеет две части, нижнюю и верхнюю. Выполняется эта процедура достаточно просто, описывать ее нет необходимости. Помимо заменяемого сегмента, вам нужно приобрести специальные болты со срезными головками. На них крепиться сам замок, такой механизм фиксации позволяет значительно повысить надежность конструкции. Некоторые автомобилисты заменяют их двадцатимиллиметровыми болтами М6. Такое решение объясняется упрощением процедуры демонтажа при ремонтных работах. Однако стоит понимать, что это значительно облегчает работу злоумышленников.

С помощью зубила ослабьте затяжку болтов. Эту операцию нужно выполнять очень аккуратно, в лучшем случае вы собьете головку болта, в худшем повредите элементы автомобиля. Для откручивания может понадобиться несколько минут, последствия спешки вам уже известны.

После демонтажа крепежных сегментов вставьте в замочную скважину ключ и проверните его в положение «I», это действие переведет защелку-фиксатор, блокирующую механизм рулевого вала в корпус замка. Теперь замок полностью свободен, можно приступать к установке.

Монтаж нового замка осуществляется в обратном порядке. В замочную скважину вставьте ключ, а затем поверните его в положение блокировки механизма руля. Вслед за этим закрепите узел с помощью ранее заготовленных болтов.

После надежной фиксации блока убедитесь в его работоспособности, тщательно проверьте все положения и при необходимости откорректируйте замок.

В завершение после диагностики нового механизма, нужно вернуть уровень безопасности в исходное положение. С помощью гаечного ключа аккуратно проворачивайте болты до того момента, пока не слетят готовки.
