У автомобилей линейки ВАЗ 2112 тип и конфигурация разъёма зависит от года выпуска, двигателя и типа ЭБУ:

1

1996-2002 г.в — OBD1 (GM12) 12 pin (12 контактный).

2

2003-2007 г.в – OBD2 16 pin (16 контактный).

Расположение разъема на всём протяжении выпуска «Двенашки» не менялось, но о нём расскажем далее.

1. Где находится разъем для диагностики у ВАЗ-2112

У автомобиля VAZ 2110 разъем для диагностики и проверки двигателя находится под консолью панели приборов с правой стороны. На некоторых модификациях колодка закрыта декоративной крышкой.

• 12-контактный разъем:
  Разъёмом 12 PIN (GM12) оснащались все инжекторные модели, кроме отдельно взятых сборок после 2002 года, на которых был установлен OBD-II разъем.
• 16- контактный разъем:
  Разъёмом 16 PIN оснащались модели, после 2002 года выпуска, на которых установлены системы управления двигателем: BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2.

Расположение разъема указано на рисунке в позиции №3. На фото ниже продемонстрирована диагностическая колодка.

Информация о ЭБУ и его расположение написано в материале»Диагностика ВАЗ 2112″ . Далее представлена распиновка разъема OBD2 и OBD1, а так же назначение контактов некоторых ЭБУ, которые ставились на «Двенашку»

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г. , имеющих OBD-II разъем.

Доступ и расположение:

Смотреть

Распиновка:

* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Пример на фото:

Выводы и их назначение:

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Смотреть

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

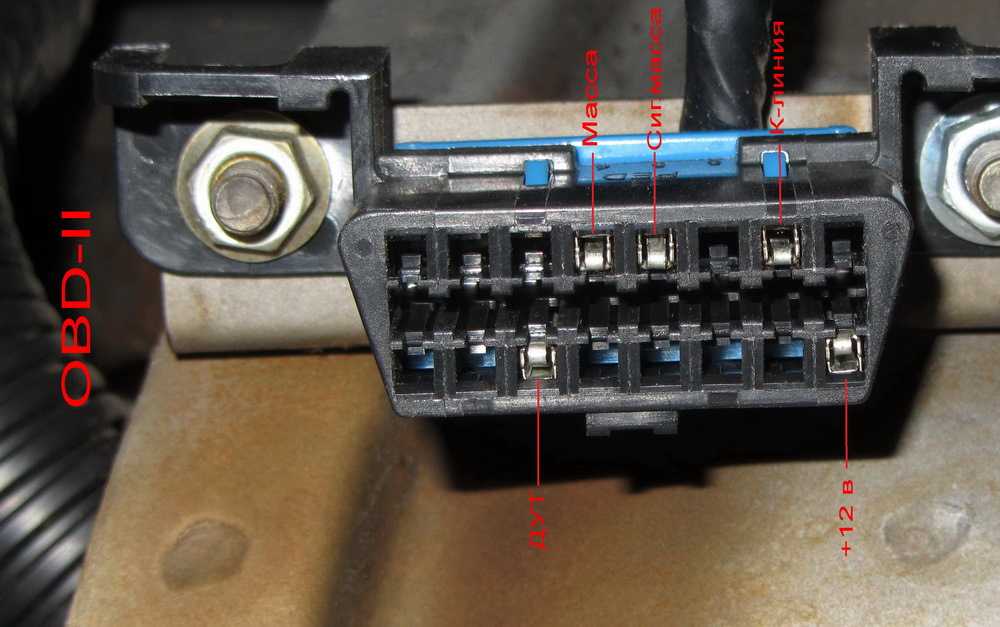

Фото расположения разъёма:

Подключение сканера к колодке:

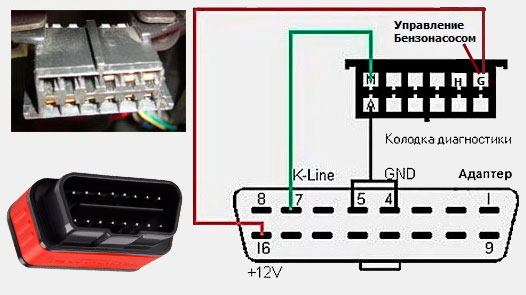

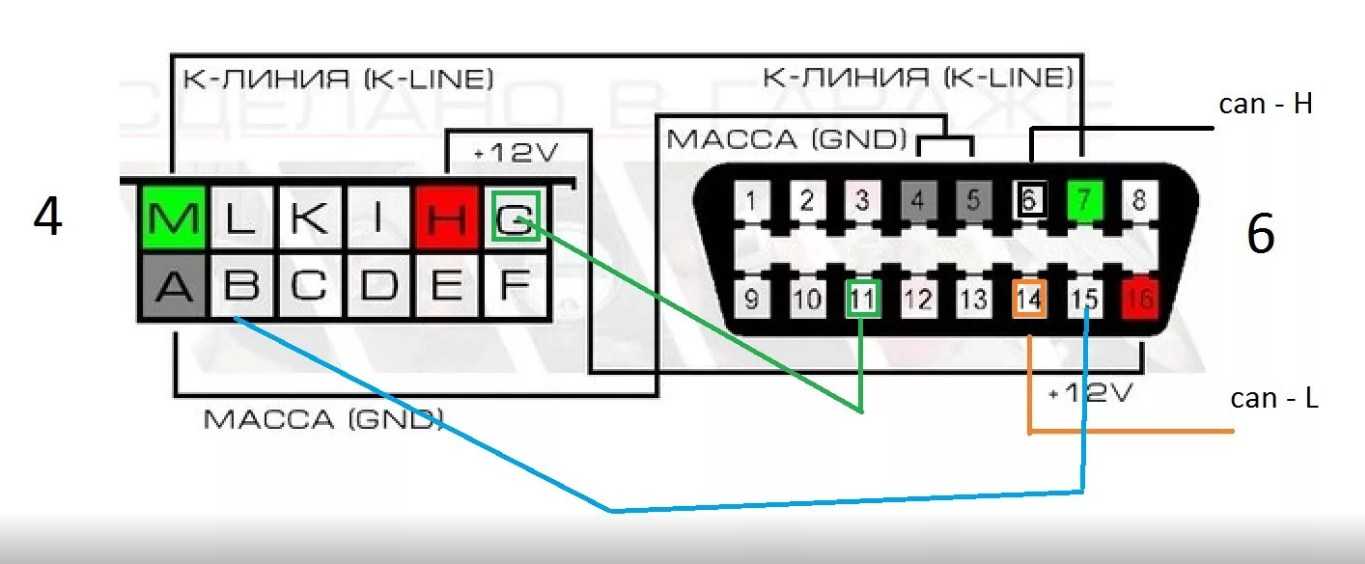

Правильная схема соединения 12 PIN колодки с адаптером 16 PIN

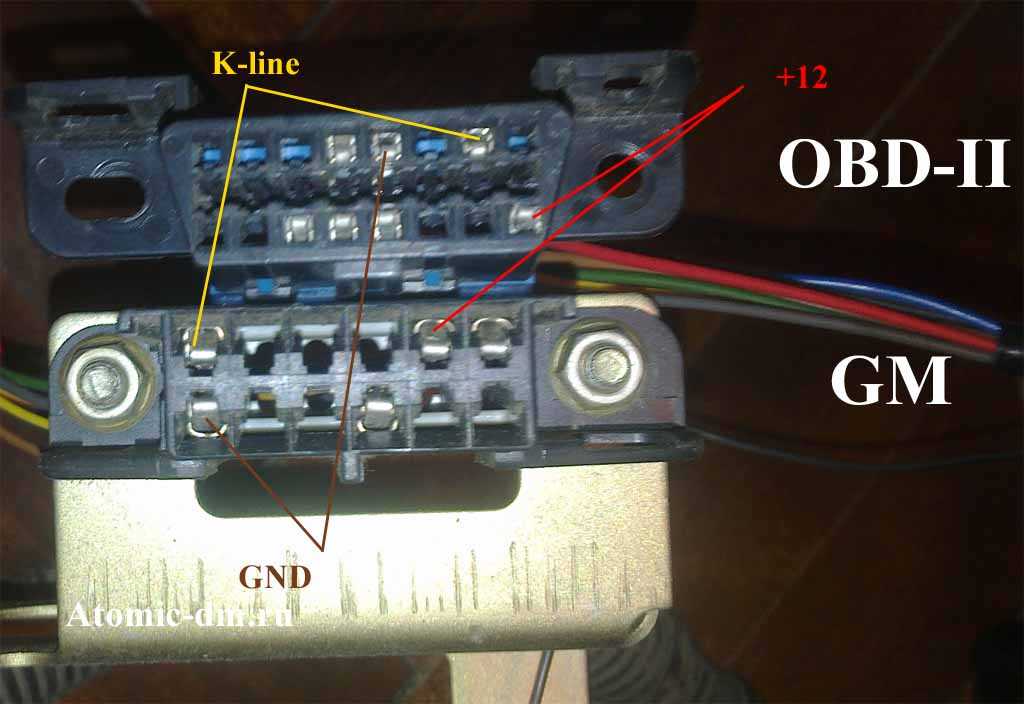

Переделка 12 PIN на 16 PIN

4. Распиновка выводов ЭБУ ВАЗ 2112

Прошивка ЭБУ производится на стятом блоке (ECU) и применением специальных ПАК-загрузчиков, работающих через BSL-режим.

Распиновка требуется для установки салонной электроники, которая работает через CAN шину, а так же при ремонте и замене блока. Ниже представлены PDF файлы с распиновкой некоторых ЭБУ ВАЗ 2112.

Назначение контактов:

5. Выбор автосканера для диагностики и прошивки ВАЗ 2112

Вопрос по подбору сканеров и адаптеров для диагностики и прошивки ВАЗ 2112 уже разбирался на сайте в материале «Диагностика ВАЗ 2112». Рекомендуется изучить данные материалы по теме:

6. Рекомендованные статьи по ВАЗ 2112

Рекомендуемые программы для адаптеров и сканеров ВАЗ 2112

Читать статью «Рекомендуемые программы для адаптеров и сканеров для ВАЗ 2112»

Рекомендуемые адаптеры и сканеры для автомобилей ВАЗ 2112

Читать статью «Рекомендуемые адаптеры и сканеры для автомобилей ВАЗ 2112»

Scan Tool Pro – адаптер для ВАЗ 2112 c 2002 г. в

Читать статью «Scan Tool Pro – OBD2 адаптер для ВАЗ 2112 c 2002 г.в»

Расшифровка кодов ошибок ВАЗ 2112

Читать статью «Расшифровка кодов ошибок ВАЗ 2112»

Обзоры OBD2 адаптеров для автодиагностики

Смотреть раздел «Обзоры OBD2 адаптеров для автодиагностики»

Автодиагностика ВАЗ 2112 своими руками

Читать статью «Автодиагностика ВАЗ 2112 своими руками»

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2112

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2112 с OBD2 разъёмом и GM12 при подключении через переходник.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!

Узнать подробнее

Распиновка и где находится диагностический разъем ВАЗ-2112

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Читайте также: Почему не работает прикуриватель ВАЗ-2112

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска.

1. 4-й и 5-й контакты – выходы GND.
2. 16-й контакт – +12 В (линия питания).
3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

1. Контакт H – +12 В (линия питания).
2. Контакт G – +12 В для бензонасоса.
3. Контакт A – GND-выход.
4. Контакт M – линия диагностики.

Читайте также: Почему не работает печка ВАЗ-2112 8 и 16 клапанов

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его.
