Подшипник задней ступицы

Примечание:
Ниже описаны снятие и установка подшипника задней ступицы с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Снимаем защитный колпак и раскантриваем гайку крепления задней ступицы.

2. Ключом с головкой на 30 ослабляем затяжку гайки крепления ступицы. Также сразу же ослабляем затяжку четырех болтов крепления колеса.

3. Включаем первую передачу и устанавливаем упоры под передние колеса. Домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры.

4. Снимаем колесо и тормозной барабан.

5. Окончательно отворачиваем гайку крепления ступицы…

… и извлекаем упорную шайбу.

6. Устанавливаем специальный съемник на ступицу, как показано ниже, и фиксируем его в таком положении. Затем, вкручивая центральную часть съемника, стягиваем ступицу с оси.

Примечание:
При отсутствии данного съемника, снимаем ступицу с оси, постукивая по ее внутренней стороне молотком через деревянный брусок, предварительно сняв тормозные колодки.

7. Если внутренняя обойма подшипника осталась на оси, то ее, аналогично как и ступицу, снимаем при помощи съемника.

8. При помощи специальных щипцов снимаем стопорное кольцо подшипника.

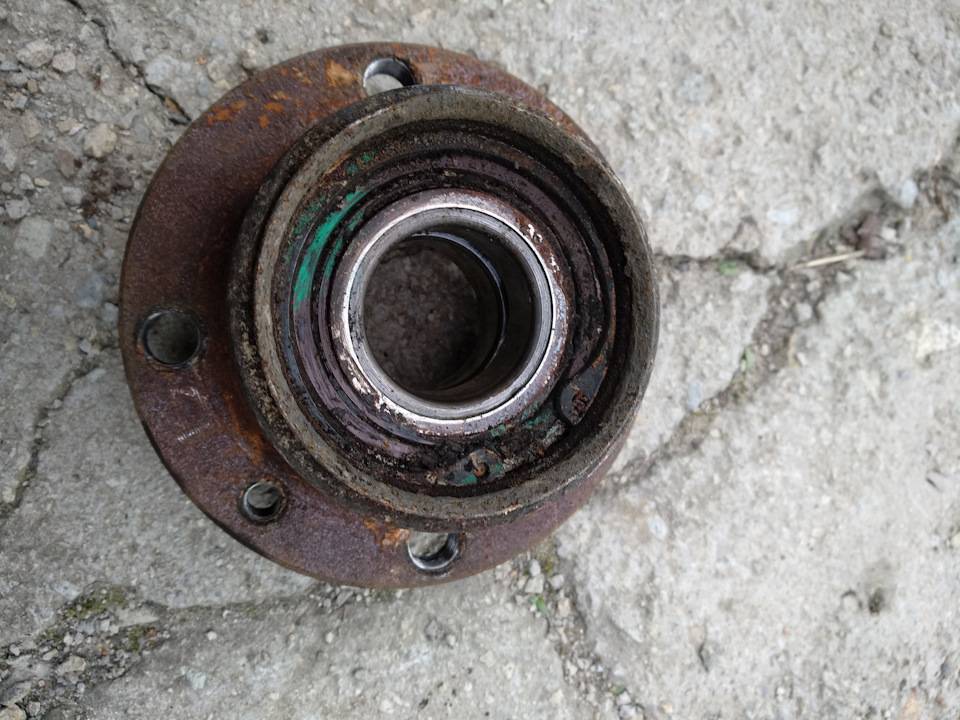

9. Переворачиваем ступицу и при помощи пресса выпрессовываем из нее подшипник. Удаляем старый подшипник в отходы.

Замена подшипника ступицы заднего колеса Лада Калина

Если при покачивании вывешенного колеса ощущается значительный люфт или во время движения слышен шум (вой, гудение), возможно, подшипник ступицы вышел из строя. Шум может усиливаться в поворотах и на неровностях.  Если у вас появились признаки неисправности подшипника, то лучше не тянуть с его замной, так как его может заклинить. Если подшипник заклинит на ходу, то это приведет к неравномерному износу протектора колеса, возможно к его порче, к потере управляемости автомобиля, а в худшем случае к ДТП.
 В этой статье мы расскажем о том, как поменять подшипник на ступице заднего колеса автомобиля «Лада Калина» своими силами.

В ступице установлен двухрядный шариковый подшипник 2 (рис. 1), который во время эксплуатации не требует регулировки и смазки, то есть на всем протяжении срока эксплуатации, он не нуждается в каком либо обслуживании.

Рис. 1. Ступица заднего колеса Лада Калина: 1 — грязеотражательное кольцо; 2 — подшипник ступицы; 3 — ступица; 4 — упорная шайба; 5 — гайка крепления ступицы; 6 — уплотнительное кольцо; 7 — колпак ступицы; 8 — стопорное кольцо; 9 — ось ступицы

Инструменты для замены подшипника ступицы заднего колеса Лада Калина

Вам потребуются: тонкое зубило, торцовый ключ (головка) «на 30», съемник стопорных колец, съемник для выпрессовки подшипника, универсальный съемник.

Операции по снятию (замене) ступичного подшипника заднего колеса Лада Калина

1. Снимите защитный колпак…

2. …и расконтрите гайку 5 (см. рис 1) крепления ступицы.

3. Включите I передачу и установите упоры под передние колеса,
4. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому в качестве рычага рекомендуется воспользоваться, например, отрезком трубы.

5. Приподнимите заднюю часть автомобиля и установите ее на надежные опоры.

6. Снимите колесо со стороны заменяемого подшипника и тормозной барабан
7. Отверните окончательно гайку ступицы и снимите упорную шайбу.

8. Установите съемник и спрессуйте ступицу с оси.

9. Зажмите ступицу в тиски и выньте из нее стопорное кольцо 8 (см. рис. 1).

10. С помощью съемника выпрессуйте подшипник из ступицы, очистите внутреннюю полость ступицы, запрессуйте новый подшипник и установите стопорное кольцо. Убедитесь, что стопорное кольцо полностью вошло в проточку ступицы.

11. Напрессуйте ступицу на ось с помощью соответствующей оправки, прикладывая усилие к внутреннему кольцу подшипника. Затем установите тормозной барабан и колесо. Перед установкой тормозного барабана тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и барабана, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение барабана и вибрации при торможении.
