Замена рулевых наконечников на Лада Калина: фото, видео, артикулы

Своевременное ТО позволит избежать непредвиденных ситуаций, когда машина подводит вас в самый неподходящий момент.  В ситуации с рулевыми наконечниками всё может оказаться очень печальным.

Чтобы такого не произошло, нужно следить за тем, в каком состоянии находятся рулевые тяги и наконечники. При сильном износе эти расходники следует заменить.

Смотрите это видео на YouTube

Содержание

• 1 Определяем степень износа наконечников
• 2 Алгоритм замены
  • 2.1 Артикулы
• 3 Видео про отличие рулевых наконечников Калины от ВАЗ-2110

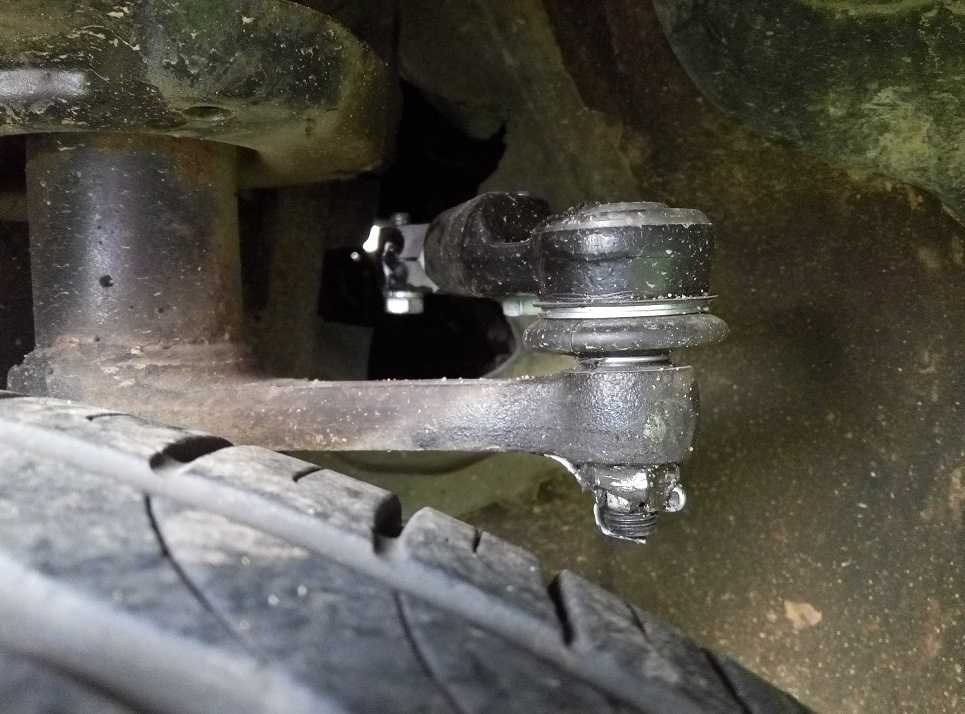

Определяем степень износа наконечников

Увидеть люфт можно, если несколько раз надавить на корпус наконечника монтировкой, упертой в чашку стойки.

Если наконечники подлежат замене, то они будут существенно люфтить. Для проверки делаем следующее:

1. Выворачиваем колесо.
2. Прижав шарнир пальцем снизу, нажимаем на верхнюю часть детали ладонью. Малейший люфт свидетельствует о необходимости заменить элемент.

Кроме того, неисправность рулевых наконечников хорошо заметна при езде. Если машина проезжает по неровностям, ощущается достаточно сильная отдача в руль. При езде по ровной дороге, слегка покачиваем руль из стороны в сторону. Появление люфта свидетельствует о том, что расходники пора менять.

Алгоритм замены

Для более легкого демонтажа рулевого наконечника желательно использовать специальный съемник.

Чтобы поменять рулевые наконечники, необходимо:

1. Поддомкратить автомобиль и снять переднее колесо.

   Необходимо очистить всю грязь.

2. Если гайка крепления наконечника не поддается, ее следует обработать WD-40 (или аналогом). Через несколько минут деталь должна свободно открутиться.
3. Выворачиваем колесо до предела и откручиваем гайку, крепящую наконечник к тяге.

   Ослабляем болт наконечника рулевой тяги.

4. Выпрямив шплинт, извлекаем его.

   Вынимаем шплинт пассатижами.

5. Откручиваем гайку, крепящую наконечник к стойке.

   Откручиваем гайку накидным ключом на 19.

6. Чтобы вытащить наконечник из паза стойки, лучше всего использовать специальный съемник. Если же его нет, деталь можно просто выбить. На это уйдет чуть больше времени и сил, однако в итоге все получится.

   Выпрессовываем наконечник из рычага с помощью съемника.

7. Откручиваем наконечник по часовой стрелке (обязательно посчитайте количество витков). При этом удерживаем ключом регулировочную втулку.

   Если наконечник не пошел от руки, используем накидной ключ, накинув его на резьбовую часть.

8. Закручиваем новый наконечник. Количество витков должно быть таким же, каким было при выкручивании старой детали.

   Перед установкой нового наконечника очищаем резьбу на тяге и наносим смазку.

Собираем узел в обратной последовательности.

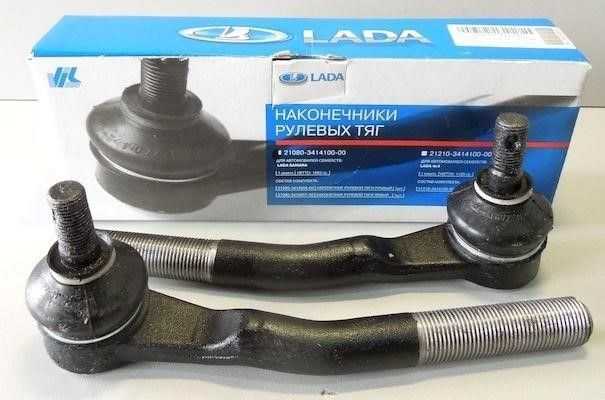

Артикулы

Наконечники рулевой тяги для Калины различаются в зависимости от года выпуска автомобиля.

• Для машин до 2010 года — 1118-3414057 (левый) и 1118-3414056 (правый).
• После 2010 года выпуска подходят наконечники от ВАЗ-2110.

Надо смотреть по ВИН-коду, а ещё проще по размеру гайки. Если гайка на 19 то это Калиновские (грантовские), если на 22 — ВАЗ-2110.

Видео про отличие рулевых наконечников Калины от ВАЗ-2110

Смотрите это видео на YouTube

Метки: Лада Калина

Замена рулевых тяг и наконечников автомобиля Лада Калина

Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги

Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику



Разгибаем пассатижами и вынимаем шплинт

Накидным ключом на 19 отворачиваем не полностью гайку крепления шарового пальца.

Головкой на 17 ослабляем затяжку стяжного болта наконечника рулевой тяги.

Вставив монтажную лопатку между поворотным рычагом и наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессовываем шаровой палец из рычага.

Можно с помощью съемника выпрессовать палец из отверстия поворотного рычага.

Окончательно отворачиваем гайку крепления шарового пальца.

Выводим шаровой палец из отверстия поворотного рычага.

Отверткой разжимаем паз наконечника рулевой тяги.

Удерживая ключом «на 27 регулировочную резьбовую втулку, отворачиваем наконечник, подсчитывая количество оборотов, с тем, чтобы новый наконечник завернуть на то же число оборотов

При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.

Снимаем наконечник рулевой тяги.

Наконечник правой рулевой тяги со стяжным болтом.

Наконечники правой и левой рулевых тяг не взаимозаменяемы

Поддеваем отверткой пружинное кольцо пыльника

Снимаем пружинное кольцо чехла

Снимаем чехол с уплотнительным кольцом (рис. 13).

Перед установкой чехла смазываем шаровой палец пластичной смазкой и закладываем смазку в чехол. Устанавливаем наружный наконечник рулевой тяги в обратной последовательности.

Заворачиваем новый наконечник в резьбовую втулку на число оборотов равное числу оборотов, подсчитанных при снятии наконечника.

Корончатую гайку затягиваем моментом 27,1 – 33,4 Нм (2,8-3,4 кгсм).

Совмещаем отверстие в пальце с ближайшей прорезью гайки. Шплинтуем гайку и разводим концы шплинта в разные стороны.

Затягиваем стяжной болт наконечника тяги моментом 19,1-30,9 Нм (2,0-3,1 кгсм). Регулируем угол схождения.

Отсоединяем наружный наконечник рулевой тяги от поворотного рычага.

Поддеваем отверткой и снимаем стопорную пластину болтов крепления рулевых тяг.

Накидным ключом на 15 отворачиваем болт крепления рулевой тяги к рейке.

Этим же ключом ослабляем затяжку болта крепления другой рулевой тяги.

Снимаем рулевую тягу. Вторую тягу снимаем аналогично

Рулевая тяга

Измеряем длину снятой тяги (расстояние между центром отверстия резинометаллической втулки внутреннего конца тяги и центром заглушки отверстия шарового пальца).

Торцовым ключом на 17 мм ослабляем затяжку стяжного болта новой тяги.

Вращая регулировочную вставку ключом на 27 мм, делаем длину новой тяги равной длине снятой тяги.

Перед регулировкой длины тяги убедитесь, что регулировочная вставка и наконечник завернуты на рулевую тягу до упора.

Устанавливаем тягу в обратной последовательности.

Затягиваем стяжной болт тяги моментом 19—30,9 Нм (2,0—3,2 кгс.м).

Затягиваем и шплинтуем болт крепления пальца наконечников тяг моментом 27,1—33,4 Нм (2,8— 3,4 кгсм).

Болты крепления тяг к рулевому механизму затягиваем моментом 70—86 Нм (7,1—8,6 кгсм) после установки автомобиля на колеса.

Надеваем на болты стопорную пластину.

Устанавливаем рулевую тягу в обратной последовательности

При необходимости регулируем угол схождения колес.
