Замена лампы ближнего и дальнего света на ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115

≡  4 Ноябрь 2015   ·  Рубрика: Ремонт

Замена лампы и ближнего, и дальнего света в автомобилях серий «Самара» и «Самара-2» выполняется одинаково, поскольку в этих автомобилях применяются галогеновые лампы с двумя нитями накаливания — соответственно для ближнего и для дальнего света. Замену данной лампы головного освещения необходимо производить при перегорании даже одной из нитей, т.к. по существующим в России (и во многих других странах) правилам даже в светлое время суток необходимо включение ближнего света; а отсутствие дальнего света существенно влияет на Вашу безопасность при езде в сумерках. Вам может быть интересна статья о Замене лампы плафона освещения номерного знака и установке лампы багажника для ВАЗ 21099 и ВАЗ 2115

Отметим также, что все нижеперечисленные операции необходимо производить при полностью выключенном освещении автомобиля.

Итак, приступаем.

Открываем капот автомобиля. Сзади фары в подкапотном пространстве имеется крышка. Необходимо открыть её, поворачивая по часовой стрелке:

Открыв крышку, можно увидеть трехконтактный разьём:

его необходимо снять.

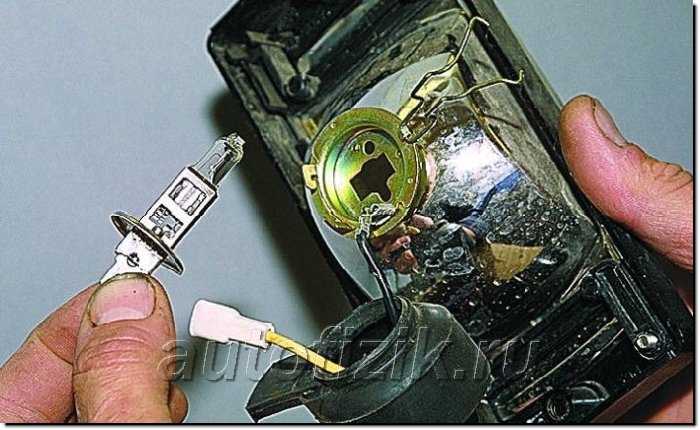

Непосредственно лампу держит два пружинных зажима (показаны на рисунке). Необходимо вывести их из пазов и опустить вниз:

Вынимаем лампу:

Обратите внимание, что новую галогеновую лампу нельзя брать за стекло, т.к. на поверхности колбы остаются жирные следы через которые ухудшается теплоотдача. Колба остывает неравномерно и в месте касания образуются трещины от температурных напряжений. Это ведет к деформации стекла колбы, а соответственно к её разгерметизации — что спровоцирует перегорание лампы в кратчайшие сроки. Если всё же касание имело место, необходимо очистить колбу проспиртованной ветошью.

Взяв новую лампу за её контакты необходимо вставить её по пазам в корпус самой фары и установить пружинные зажимы обратно в пазы.

Далее подключаем разъём и закручиваем крышку фары.

Теперь необходимо проверить работу, убедившись, что и ближний, и дальний свет включаются нормально.

Пожалуйста поставьте оценку статье

Загрузка…

Фары на Ваз 2108, 2109, 21099, их характеристики и установка.





Что такое автомобильная оптика? Это световые приборы машины, фары. В фары на ВАЗ 21099 устанавливаются несколько видов ламп:

• Простые, обычные (редко встречаются, но на старых машинах еще можно увидеть).

• Галогенки (ставят на фары ближнего и дальнего света, не стряхиваются, надежные).



• Светодиоды (служат долго, нет нити накаливания, популярны и долговечны).





• Ксеноновые фары. Дорогие, но надежные. Существует запрет на них использование ПДД.





Общие характеристики

Фары на автомобиле нужны для того, чтобы освещать дорогу, для безопасности движения в ночное время суток, сумерки и в условиях ограниченной видимости. На дорогах для любого авто большое значение имеет качество освещенности. К факторам освещенности относится следующее:





• наклон луча фары, его угол;

• качество самой фары;

• лампа в фаре;

Самым главным критерием хорошей освещенности является регулировка, правильность установки, использования светового прибора. Различаются фары:

• Ближнего света;

• Дальнего света;

• Противотуманные фары;

• Противотуманные фонари.

По правилам дорожного движения разрешается на автомобиле самостоятельно устанавливать ПТФ, если таковые отсутствуют. ПТФ помогают водителю видеть качественнее в условиях недостаточной видимости (дождь, снег, туман). Для того чтобы ПТФ выполняли свою функцию, нужно чтобы они были расположены ниже основного ближнего (дальнего) света.





Регулировка фар Ваз 21099



Фары на ВАЗ нужно регулировать, для более точного пучка света. Для этого автомашину поставить на ровную поверхность в горизонте. Для поднятия качества проводимого процесса, перед регулировкой фар нужно заправить машину до полного бака, в багажник положить набор автомобилиста, поставить на свое место запасное колесо, подкачать шины до нужного размера.

• Перед горизонтальной поверхностью, не ближе 5 метров, остановить автомашину.

• Груз, примерно до 75 килограммов положить на кресло водителя.

• Выполнить на стене схематическое изображение.

• Отмерить, указать расстояние от пола до центра фар.

• включить ближний свет фар.

• Одну из фар закрыть тканью, вторую можно регулировать по пятну света.

• При возникновении несоответствия пятен света авто с рисунком, фары регулируются с помощью винтов в горизонте и вертикали для каждой отдельной фары.







Тюнинг фар автомобиля

Многие автолюбители хотят, чтобы их «ласточка» преобразилась, и пытаются усовершенствовать части авто, делая тюнинг ВАЗ 21099 своими руками.

В современном мире автотюнингом занимаются многие. Самым привлекательным является тюнинг фар ВАЗ 21099. После замены фар машина меняется до неузнаваемости. Установка ксеноновых фар — это то чем ограничивают себя водители. Ксенон напоминает дневной свет, продлевает жизнь лампам, уменьшает потребление энергии.





Российские автомагазины и рынки предлагают покупателю множество светотехники разного дизайна и характеристик. Ангельские глазки, линзовые фары со встроенными габаритными огнями — это все немногое, которое часто падает на выбор любителей тюнинга. Специалисты утверждают, что именно ангельские глазки наиболее долговечны, надежны, стабильны при частых сменах электротока. Светодиодные кольца можно встретить как корейского производства, так и китайского. « Ангельские глазки» производства Корея считаются наиболее покупаемыми и качественными.

Любители всякого рода переделок меняют не только передние фары, но и задние фонари на ВАЗ. Приобретая в магазинах и автосалонах альтернативные фонари ВАЗ своим родным, есть риск, что приобретается некачественный товар. Плохая герметичность, низкий по качеству материал самой лампы, возникновение конденсата, тонировка — все это влияет на производительность фонаря. Установленные большей мощности задние фонари тоже имеют отрицательные моменты в использовании: перегрев ламп большой мощности, оплавленный материал, неприглядный вид.





Тюнинг фар ВАЗ 21099 и фонарей поможет выделить автомобиль из огромного количества машин, изменить внешний вид его, вызвать восхитительные взгляды окружающих.

Задние фонари ВАЗ можно своими руками изменить и создать красивый дизайн автомобилю. Лишние места фонарей закрасить, оставить только круги. Можно использовать специальные накладки, но они не всегда соответствуют и совмещаются с лампами фонарей. Тюнинг делают, используя некоторые инструменты: скотч, нож, баллончик с краской. Можно приступать к работе ваз 21099 своими руками.



Порядок проведения тюнинга фар

1. Фонари ваз снимаются, очищаются от грязи, моются и отодвигаются в сторону.

2. Один отсек фонаря проклеить скотчем по всей ширине. Круг накладывается на отсеки, прорисовывается. Лишние края сдираются, остается только круг, заклеенный скотчем.

3. Сигнал поворотника может быть любой формы, на выбор водителя.

4. На просушенные края поворотника наносится черная краска в несколько слоев, для того, чтобы не просвечивался основной цвет.

5. После просыхания нанести основной слой несколько раз.

6. После просыхания скотч снимается.

Тюнинг позволяет водителю автомобиля выделиться и приносит определенную помощь:

• Фары и задние фонари на ваз подвергаются тюнингу и тем самым предохраняют машину от попадания в ДТП.

Хороший свет — это важная деталь в безопасности движения автомашины ВАЗ, особенно в сумерках и ночное время суток. Хорошо сделанный тюнинг на фары на ВАЗ 2108, 2109, 21099 ангельские глазки и задние фонари на ваз, поможет снять напряжение с глаз водителя, обеспечит уверенность на дорогах.

Ангельские глазки — это специальные светящиеся кольца для фары на ВАЗ. У ваз 21099 ангельские глазки хорошо просматриваются в дневное время, в хорошую погоду и могут выполнять роль фар дневного света. Водитель, который знает размеры фары своего автомобиля, без проблем выберет ангельские глазки для 21099 тюнинг. Самое главное при выборе фары на ваз 21099 ангельские — это чтобы трубка не смогла закрыть собой пучок света и строго лежала на выступах рефлектора.





Недостаточная видимость, а это осадки, туман, ливень — все, что связано с изменением в климате. Такая езда всегда с родни экстремальной. Считается очень опасной и требует повышенного внимания. Пользоваться ближним или дальним светом без противотуманных фар можно, но все — таки в совокупности, образующийся световой пучок принесет пользу при движении автомобиля. ПТФ располагаются очень близко к дорожному покрытию, тем самым помогает пробить толстый слой тумана и обеспечить достаточную для движения видимость в данных условиях. Противотуманные фары устанавливаются на автомашины и являются одним из самых популярных тюнингов для водителей.

Покупая набор для самостоятельной установки ПТФ, обратить внимание на каталог, который обязательно будет иметь инструкцию к применению и схему сборки и установки фар.

Установка и подключение ПТФ

Для установки и подключения нужно приобрести 4-тактное реле, 2 метра провода, изоленту, дрель, разъем «мама», кнопка выключателя. Далее все по описанию:

1. Делается отверстие дрелью в подходящее для фар месте, продумать правильность расположения проводов, чтобы они на выходе были рядом, ничего не заслоняли и сильно не были натянуты. Все провода можно спрятать под передним бампером.

2. Разобрать фонари.

3. Установить лампочки, часть закрепить на корпусе автомобиля.

4. Зачистить, обжать крепления и подключить лампочку разъема.

Все те же манипуляции проделываем с правой фарой.

Тюнинг на задние фонари ваз можно делать как по каталогу, так и безо всяких инструкций. Разобрать задние фонари на ваз и вклеить в них самые обычные светодиодные полоски.

Можно убрать свои родные стоп — сигнал и задний ход, объединить их с катафотом. В задние фонари на ваз врезать функцию стоп — сигнала, а задний ход рядом с поворотником. Покрасить лаком и сделать окантовку. На задние фонари ваз можно пустить яркую расцветку пленки. Задние фонари очень хороши для тюнинга ВАЗ 21099, что нельзя сказать про передние фары.

С небольшими затратами водитель может дать своему авто прекрасный внешний вид, помочь стать ему — настоящим произведением искусства. Этот процесс не составит многих затрат, добиться экономии, повысить безопасность движения. Эти три фактора позволяют водителю своей автомашины получить результат, который превысит все ожидания. Внешний вид автомобиля меняется, тюнинг придает ему уникальность и красоту.

Какие лампочки поставить в фары автомобилей ВАЗ 2109, 2112, 2114, 2115

Дата: 22.05.2016 | Категория: Свет

Владельцы отечественных автомобилей в большинстве случаев сталкиваются с проблемой нехватки освещения от тех лампочек в фарах, которые ставит завод изготовитель. Обычно компания ВАЗ оснащает свои модели лампочками Philips+30%. Эти лампы имеют достаточно высокое качество и дают четкую границу разграничения на дороге. Но если владельца машины этих свойств будет не достаточно, то есть масса вариантов на замену лап для фар.

Какие лампочки поставить в фары ВАЗ?

Стандартные лампочки для авто марок ВАЗ 2109, 2112, 2114 и 2115 могут быть с увеличенным световым потоком яркости. Например, Philips +50%, +80%, +100% или OSRAM +50, +90%. Специальный состав газа в колбе этих ламп позволяет добиться большей яркости света и гораздо эффективнее работать в сравнении с заводским вариантом. Недостатком данного товара является сравнительно меньший срок службы этих ламп.

Поставить светодиодные лампы для фар автомобиля

Сегодня светодиодные лампочки в фары стали пользоваться особой популярностью среди владельцев ВАЗ 2109, 2112, 2114 и 2115. Поставить такие лампочки в фары вашего авто очень выгодно и экономно. Несмотря на то, что стоимость данного товара превышает обычные стандартные варианты в несколько раз, зато срок службы таких ламп достаточно большой. Кроме этого они потребляют гораздо меньше электричества и способны качественно работать при максимальных температурах воздуха. Если правильно поставить светодиодную лампочку, она будет очень устойчива к вибрациям и ударам. Установка светодиода в стоп-сигнал авто позволит водителю, догоняющего вас автомобиля, отлично видеть ваши габариты на дороге.

Галогеновые лампы для авто ВАЗ 2109, 2112, 2114 и 2115

Химический состав газа галогеновых ламп в фары позволяет добиться прекрасной светосилы при работе. Что непосредственно является большим преимуществом данных ламп. Качественное освещение огромного промежутка дороги и большой срок эксплуатации делает галогеновые лампы актуальным товаром для автолюбителей.

Сегодня в продаже можно найти «галогенки» с повышенной яркостью, всепогодные модели, с повышенной мощностью и температурой. Секрет популярности такого рода ламп кроется также в их стоимости. Высокое качество товара и доступная цена – это то, что необходимо каждому водителю автомобиля.

Ксеноновые лампочки для фар

Красота внешнего вида ксеноновых фар говорит о престиже автомобиля и хорошем вкусе его владельца. Но, кроме того, что «ксенон» выглядит дорого, он еще имеет целый ряд неоспоримых преимуществ перед другими моделями. Ксеноновые лампочки для ВАЗ 2109, 2112, 2114 и 2115 дают наибольшее количество света при работе, а также имеют неограниченный срок эксплуатации.

Свет, который дают эти лампы, чистый и яркий, что очень помогает водителю на дороге в темное время суток. Единственным недостатком такого освещения является то, что можно ослепить водителя встречной машины. Но это поправимо, необходимо вовремя переключать свет фар.

Для того, чтобы окончательно решить, какие лампочки поставить в фары ВАЗ, необходимо взвесить все преимущества каждого из вариантов. Это даст возможность понять, какой именно свет для вас будет самым приемлемым для безопасной езды.

Меняем фары на ВАЗ 2109

Без качественного головного света ездить не только опасно, но и противозаконно. Если требуется заменить передние фары, нужно сделать это незамедлительно, выбрав перед этим правильные детали. Купить фары или их отдельные элементы можно на сайте https://azon.ua/vaz/2109/zapchasti-na-elektrooborudovanie-vaz-2109/osveshchenie-naruzhnoe-i-vnutrennee-vaz-2109/fary-rasseivateli-steklo-ukazateli-povorotov-vaz-2109/ — это проверенный магазин автозапчастей с высокой репутацией и доступными ценами. Купленный в нем автосвет прослужит долго и качественно. В большинстве случаев нужно менять не фару, а стекло — оно подвержено постоянным механическим повреждениям, разбивается от попадания камушков и других твердых предметов, требует замены при попадании внутрь фары любых включений.

Замена стекла фары ВАЗ 2109

Помимо самого стекла, вам понадобится растворитель, белый клей для стекла, ряд инструментов и материалов, которые обычно всегда под рукой. Летом стекло можно заменить без снятия фары, просто на улице, на ровной и безветренной площадке. Работу выполняйте в хлопковых перчатках, чтобы осколки не повредили кожу. Осторожно постукивайте по разбившемуся стеклу молоточком и удалите все осколки. Старый клей по всему периметру легко удаляется отверткой. С помощью растворителя устраните остатки жира с отражателя, внутренней поверхности нового стекла, прочистите место, куда будет наклеиваться деталь.

Клей наносите аккуратно, не сильно нажимая на тюбик, по ободку фары и периметру стекла с внутренней стороны. Через 3 минуты прижмите стекло на место установки и закрепите его, на сутки надежно нагрузив резиновым жгутом. Жгут цепляется за корпус и нижнюю часть рамы автомобиля с помощью обычных крючков.

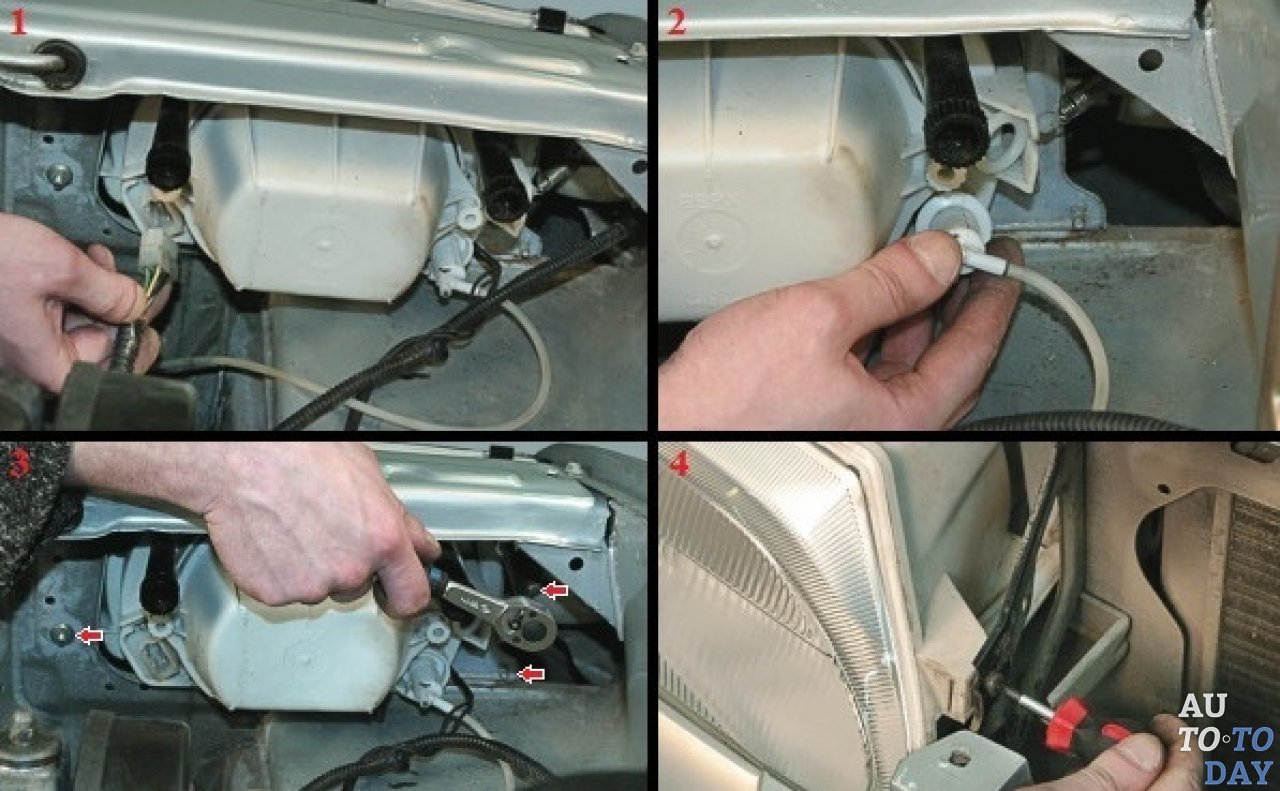

Замена всей фары:

• колодка вместе со всеми проводами отсоединяется от поворотного указателя и фары;
• гидрокорректор поворачивается в направлении против часовой стрелки, фиксатор при этом нужно нажать;
• демонтируется гидрокорректор;
• гайки по бокам откручиваются и фара демонтируется, также откручиваются винты;
• поворотный указатель снимается с фары;
• в обратном порядке выполняется установка новой фары.

Какими бы ни были причины выхода фары из строя, нужно срочно выполнить замену отдельных элементов или всего узла. При сомнениях в собственных силах лучше доверить эту процедуру профессионалам на СТО. Пренебрежение качеством освещения дороги может обернуться очень серьезными неприятностями.

Фонари диодные ВАЗ 2109. Фары передние и задние

Практически каждый автовладелец хочет сделать свой автомобиль уникальным. И неважно, речь идет о «Майбахе» или Ваз 2109, 21099. С помощью эксклюзива можно сделать практически любой автомобиль. Далее рассмотрим элементы тюнинга фар на Ваз 2109 и 21099, и как это можно сделать своими руками.

Стоит отметить, что тюнинг как передних, так и задних фар не такой сложный процесс, как может показаться на первый взгляд.Главное, нужна ваша фантазия и необходимые материалы.

Тюнинг задних фар ВАЗ 2109

Альтернативная оптика

Помимо того, что альтернативная оптика на ВАЗ 2109 или 21099 красива, такие фары намного надежнее штатных осветительных приборов.

А они портят внешний вид машины? Дело в том, что стекло пропускает влага, в результате чего контакты окисляются, и лампа может просто переболеть.Даже если этого не произойдет, стекла будут запотевать, что приведет к плохой видимости на дороге. Замена стекол ничего не даст. Результат если и будет, то только на короткое время.

Исходя из этого, можно сказать, что или 2109 и 21099, или передние фары — это скорее необходимость, чем просто внешнее изменение.

Альтернативная оптика на ВАЗ 2109

Типы ламп

Для задних и передних фонарей можно использовать два типа ламп:

Как показывает практика, для задних фонарей чаще всего выбирают светодиодные лампы.Это определяется тем, что такие осветительные приборы намного дешевле, но при этом долговечны и экономичны.

Кроме того можно выделить такие достоинства светодиодных ламп именно для ВАЗ 2109, 21099:

• срок службы — не менее 10 лет;
• эргономика;
• энергосбережение;
• предупреждение в 3 раза быстрее чем ксенон.

На фоне всего этого такие фары дают оптимальное количество света для автомобиля.Если менять задние или передние фары желания нет, можно сделать тюнинг уже б.у. Следует отметить, что в отличие от передних фонарей задние на ВАЗ 2109 или 21099 можно красить даже изнутри. Представьте, что это довольно просто на самом деле.

Задние светодиодные фары

Необходимые материалы

В первую очередь следует отметить, что обычная краска из баллончика не подходит. Это связано с тем, что пространство внутри нагревается, и краска просто сползает.Используйте для тюнинга задних фар на ВАЗ 21099 или 2109 только специальную краску.

Специальное вещество для тюнинга фонарей должно выдерживать высокие температуры. Стоимость одного такого флакона не превышает 500 рублей.

Краска для тонировки автомобильных фар

Чтобы покраска фар держалась долго, следует провести подготовительный этап. Алгоритм действий:

• фары разбираются и разбираются;
• снят дополнительный отражатель поворотников;
• через мелкую наждачную бумагу или специальное вещество удалили хром с поверхности фонаря;
• наносится грунтовка.

Обратите внимание, что грунтовка должна сохнуть не менее одного часа. Нанесите вещество на ВАЗ 2109 или 21099 ярмарка в 2-3 слоя. В противном случае краска просто слетит в процессе эксплуатации.

Подготовка фар к покраске

Процесс покраски

Краску необходимо наносить минимум в 4-5 слоев. Не менее одного часа нужно сушить. После этого можно собирать весь задний фонарь.

Особенно тщательно на завершающем этапе необходимо обращаться с герметиком. Старый полностью удален. После этого поверхность заднего фонаря обезжиривается, и наносится новый герметик соответствующего цвета.

При неправильном применении данного защитного вещества задняя фара ВАЗ 2109 (21099) будет запотевать, что приведет к более серьезным последствиям. В общем, сделать его своими руками очень просто.

Пленка тонированная

Если покраска вам не подходит, можно воспользоваться тюнингом с помощью пленки.

Следует отметить главное правило: чем качественнее пленка, тем лучше результат. Поэтому в данном случае экономия неуместна.

Наносить пленку на светильники можно как снаружи, так и изнутри. Но если вы планируете заштриховать фару впереди, то следует понимать, что пленка намного быстрее приходит в негодность.

Тонировка фар пленкой

Процесс упавших фар

Алгоритм:

• фары аккуратно разобраны и разобраны;
• снял отражатель с помощью абразивного материала или специальной жидкости.

Рекомендуется оклад окрашенным скотчем, чтобы в процессе работы не поцарапать его. Чтобы пленку было легче закоптить по краям, не слишком острым шпателем. Чуть сложнее наклеить пленку на задние фонари. Процесс оклейки тот же.

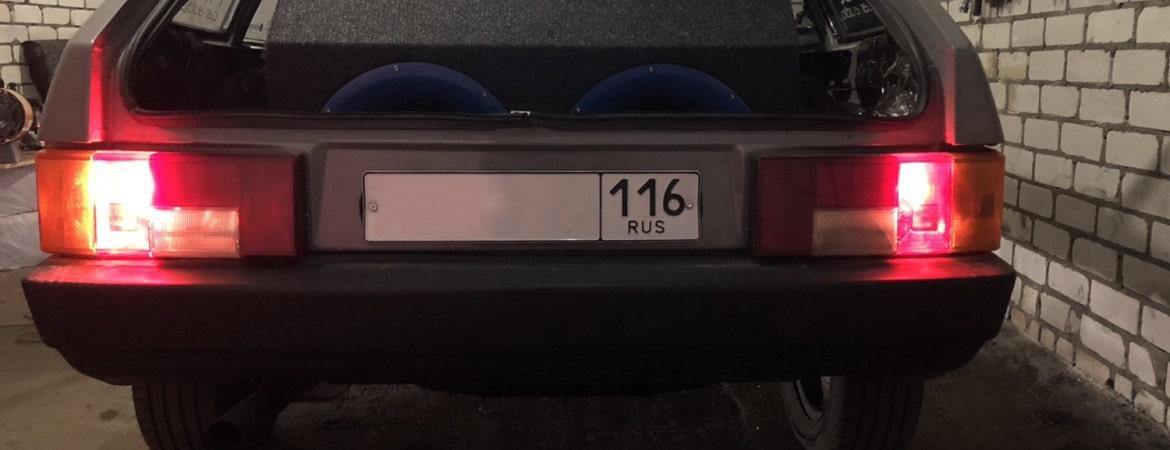

Фонари задние (фары) ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 имеют следующие лампочки:
1) Стоп-сигналы.
2) Размеры.
3) реверс.
4) витки.
5) противотуманный фонарь.

От узла крепления на задние фары идут жгуты проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету:
1) Стоп сигналы — красный
2) Габариты — Желтый
3) Задний ход — зеленый.
4) повороты — синие.
5) Фантастический фонарь — оранжево-чёрный.

Естественно надо понимать, что если автомобиль ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 старый и много кто занимался проводкой, то соответствие цвета провода его назначению может быть нарушено.То есть красный провод можно переделать не на стоп сигналы, а например на габариты. А вообще, это очень важный момент: разработчики ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Специально функциональное назначение провода помечено определенным цветом, чтобы было легче при эксплуатации.

Если в задней фаре ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не работает какой-либо световой сигнал, то перед тем, как лезть в монтажный узел и открывать электрощит, проверьте следующее:
1) Надежность крепления массы задняя фара в кузов ваз 2108, ваз 2109, ваз 21099.
2) Проверить надежность крепления разъема провода к фаре.
3) Целостность лампочки
4) Качество контакта лампочки с платой фонаря. Часто бывает, что все целое и лампочка и масса хорошая, а на лампочку 12 вольт приходит, а она не светит. Причина — плохой контакт между лампочкой и платой. В этом случае необходимо зачистить цоколь лампочки и площадку на фонаре от мелкой наждачной бумаги. Как сказал один умник: «Электрик — наука о контактах.
Для разборки заднего фонаря ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 сначала снимаем защитный пластиковый кожух. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы света и вынимаем саму плату с фонарем лампочки из корпуса фары.Если нужно заменить саму фару, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее. ВАЗ 21099 не знаю.Это задний противотуманный фонарь.
Включается кнопкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если:
1) включено зажигание.
2) Средние фары включены.
3) Нажал кнопку на фонарике.
Лампа противотуманная фара ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 единственная, имеющая отражатель внутри фары. Благодаря этому рефлектору свечение фонаря становится ярче.

Как только на рынке появилась ВАЗ «Девятка», сразу же появились и фары на ВАЗ 2109.Фонари на ВАЗ 2109 в базовой комплектации по стандарту имеют мощность 60 Вт и силу тока 10 ампер. Несмотря на такую ​​небольшую мощность, фары могут прослужить не один десяток лет при бережном обращении с автомобилем. В то время как другие осветительные приборы, не прошедшие сертификацию, зачастую не выдерживают таких сроков.

По расположению на кузове фонари разделены на передние и задние. Их конструкция разработана таким образом, чтобы максимально рассеивать световой поток и защищать лампу от механических повреждений.Для этого внутреннюю поверхность покрывают тонким слоем алюминия, а корпус делают из стекла или прозрачного пластика, способного преломлять свет.

Фонарь гидрокорректора

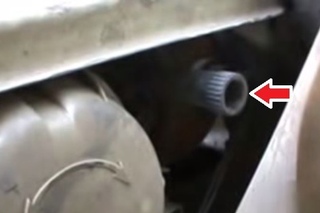

Очень важной деталью Системы освещения ВАЗ 2109 является гидрокорректор направленного источника света, который состоит из видимого устройства (главного цилиндра), двух рабочих цилиндров и соединительных трубок. Трубки заполнены незамерзающей жидкостью. Если в машине нет гидродиректора, на его место ставится специальная заглушка.Гидрокорректор помогает водителю настроить фонари: направление пучка света, излучающего фонари, идет в вертикальном направлении.

Регулировка просто напросто с места водителя — нужно повернуть ручку на панели приборов в одно из четырех положений в зависимости от распределения нагрузки в автомобиле. Так как гидрокомпенсатор является цельным элементом, в случае поломки его замена происходит полностью вместе с трубками и цилиндрами. Замена происходит в следующей последовательности.

Устанавливать новый гидрокомпенсатор необходимо в обратном порядке, учитывая, что в первую очередь следует начинать с исполнительных цилиндров.

Схема электропроводки осветительных приборов и их работы

Иногда механизмы освещения не выдерживают условий эксплуатации, и у них возникают определенные проблемы. Часто такими проблемами являются неработающие лампочки духовки, отсутствующий свет заднего хода, не включающиеся стоп-сигналы и мигание лампочки сигнала поворота.

Противотуманные фары на ВАЗ 2109 можно включать только если в машине горит Ближний свет. Для этого нажмите кнопку на панели приборов, после чего в ней загорится лампочка. Когда вы удерживаете ту же кнопку, они выключаются.

Для того, чтобы переключить режим освещения, а также включить и выключить мигающие поворотники, необходимо использовать рычаг переключателя. Он находится слева от руля. Регулировка рычага происходит достаточно просто, так как он перемещается по вертикальной и горизонтальной оси.

Замена фонарей и их латуни

Фары на Жигули крепятся к кузову автомобиля всеми четырьмя гайками. Для того, чтобы взять эту систему крепления, нужно сначала снять обшивку внутри багажника. После этой манипуляции можно получить хороший доступ к креплению корпуса заднего светотехнического прибора машины. Для того, чтобы легко и просто, произошла замена этих фонарей, потребуется несколько приспособлений:

• торцевая головка №8;
расширение
• ;
• храповая рукоятка.

Заменить стекло габаритного света Света Жигулей можно как переднее, так и заднее, со снятием корпуса фары и без него.

Замена осуществляется довольно часто, так как в дороге при большой скорости автомобиля в защитные стекла светоприбора могут попасть разного рода предметы и вещи (часто камни). Заводская защита фары довольно слабая, поэтому стекло не всегда может выдержать удар, треснуть или разлететься.Также иногда повреждаются стекла фар из-за ошибочного ухода за ним автомобилистом.

Замена осуществляется всего несколькими вещами:

• прямо прозрачный корпус фары;
• клей-герметик для стекла;
растворитель
• для очистки поверхностей;
• вспомогательные материалы и инструменты (молоток, перчатки и др.).

Для повышения устойчивости фар к механическим повреждениям в защите фар используется ударопрочный пластик.Эта защита устанавливается очень аккуратно с помощью герметизирующего клея, чтобы предотвратить дальнейшее запотевание стекла.

Каждый автолюбитель хочет, чтобы его техника стала заметной и оригинальной. Вы можете обновить любой автомобиль вне зависимости от года выпуска и модели. «Девятка» — популярный автомобиль прошлого века, который выпускал российский автопром. Один из вариантов реконструкции — тюнинг фар на ВАЗ 2109. Фары на ВАЗ 21099 и фары на ВАЗ 2108 одинаковые.

• замена штатной оптики на ксенон;
• с использованием светодиодов;
• покрытие светлых конструкций тонирующими средствами.

Замена ламп

Заводские лампочки, установленные в автомобиле, недолговечны. Светодиоды имеют такие преимущества перед обычной лампой накаливания:

• срок службы не менее 5 лет;
• эргономика;
• низкое потребление электроэнергии;
• быстрое срабатывание.

Ночью очень важно иметь хороший обзор на дороге.Смена оптики часто улучшает световые показатели приборов. Ксеноновые лампы мощнее диодных, но светодиодные просты в обслуживании, отличаются невысокой стоимостью. Не забывайте, что нерегулируемые ксеноновые лампы излучают очень мощный световой поток. Это может привести к дорожно-транспортному происшествию, так как встречный водитель может на время ослепнуть от яркого света.

Окраска

Распространенным способом автотюнинга является затемнение оптики специальным лаком или покраска.Для выполнения работ вам понадобится баллончик с черной краской.
Разрешается использовать только материалы с высокими температурными показателями. Обычная краска в результате нагрева сойдет, и никакого тонирующего эффекта не останется.

Работа выполняется поэтапно:

1. Фара снята с автомобиля.
2. Оптика полностью разобрана.
3. Откручиваются винты, которые держат маску фары.
4. Снимите отражатель указателя поворота.
5. Считается хромовой краской.
6. Нанесена печать на пластик в три слоя.
7. После полного высыхания грунта наносится краска (автомеханики рекомендуют наносить краску в 5 слоев. )
8. Дизайн собран.
9. Очищенные стекла фар от старых составов.
10. Стекло моется, вытирается насухо и обрабатывается обезжиривающим средством.
11. Черный герметик распределяется по краям.
12. Устройство собрано и установлено на автомобиль.
13. Подключение к цепи через блок предохранителей.

При неполном контакте стекла и коробки оптики возможно попадание воздуха, из-за чего запотевают фары.

Пленка тонированная

Недорогой способ поменять оптику на ВАЗ 2109 — использование тонировочной пленки. Результат зависит от качества применяемых материалов. Хорошие тонировочные пленки имеют высокие светофоры. Это важный показатель, от которого зависит жизнь всех участников движения на дороге.Допускается нанесение пленки на внутреннюю и внешнюю плоскость фар.

Нанесение тонирующей пленки на внешнюю поверхность возможно без снятия оптики с автомобиля. Для этого необходимо подготовить поверхность: удалить пыль, грязь, плоскость должна быть чистой и сухой. Делается насечка, отрезается кусок нужного размера. На стекло наносится вода с мылом. С пленки снимается защитный слой, она наносится на фару. Вокруг воздуха. Самолет аккуратно протирают ветошью, удаляют остатки жидкости.Этот метод быстрый и простой. Его выполнит даже автомобилист, не обладающий специальными навыками и знаниями.

Тонировочная пленка легко снимается. Но тюнинг фар ВАЗ 2109 пленкой имеет и свои отрицательные стороны:

• отслоение материала через некоторое время;
• уменьшение яркости излучаемого света;
• нарушение ПДД, за которое грозит штраф;
• сложности при прохождении техосмотра.

Усовершенствование задних упоров

Тюнинг задних фонарей ВАЗ 2109 прост.Эту операцию можно произвести своими руками или обратиться в специализированный автоцентр. В модернизации задних стопов часто нуждается даже заводская оптика: окисляются контакты, перегорают лампы. Возможно несколько вариантов реконструкции:

1. Использование светодиодных накладок. Светодиодные ленты способны создать неповторимый рисунок и выделить автомобиль в потоке.
2. Использование диодных колец. Диодные ленты придадут задним ногам и сделают их выразительными.
3. Тонировка. Тюнинг Автомобильные фары можно использовать с пленкой или краской.Стоит обратить внимание на характеристики материала: он должен выдерживать высокую температуру.

Изменение внешнего вида автомобиля — интересное занятие. Существует множество видов тюнинга. Важно всегда помнить, что автомобиль – это средство повышенной опасности. У водителя всегда должен быть хороший обзор и освещение в тёмное время суток.

ВАЗ 2109 задние фары. Схема электропроводки осветительных приборов и их работы

Как только на рынке появилась ВАЗ «Девятка», сразу же появились и фары на ВАЗ 2109.Фонари на ВАЗ 2109 в базовой комплектации По стандарту мощность 60 ватт и сила тока 10 ампер. Несмотря на такую ​​небольшую мощность, фары могут прослужить не один десяток лет при бережном обращении с автомобилем. В то время как другие осветительные приборы, не прошедшие сертификацию, зачастую не выдерживают таких сроков.

По расположению на кузове фонари разделены на передние и задние. Их конструкция разработана таким образом, чтобы максимально рассеивать световой поток и защищать лампу от механических повреждений.Для этого внутреннюю поверхность покрывают тонким слоем алюминия, а корпус делают из стекла или прозрачного пластика, способного преломлять свет.

Фонарь гидрокорректора

Очень важной деталью Системы освещения ВАЗ 2109 является гидрокорректор направленного источника света, который состоит из видимого устройства (главного цилиндра), двух рабочих цилиндров и соединительных трубок. Трубки заполнены незамерзающей жидкостью. Если в машине нет гидродиректора, на его место ставится специальная заглушка.Гидрокорректор помогает водителю настроить фонари: направление пучка света, излучающего фонари, идет в вертикальном направлении.

Регулировка просто напросто с места водителя — нужно повернуть ручку на панели приборов в одно из четырех положений в зависимости от распределения нагрузки в автомобиле. Так как гидрокомпенсатор является цельным элементом, в случае поломки его замена происходит полностью вместе с трубками и цилиндрами. Замена происходит в следующей последовательности.

Устанавливать новый гидрокомпенсатор необходимо в обратном порядке, учитывая, что в первую очередь следует начинать с исполнительных цилиндров.

Схема электропроводки осветительных приборов и их работы

Иногда механизмы освещения не выдерживают условий эксплуатации, и у них возникают определенные проблемы. Часто неработающими проблемами становятся габаритные огни, Отсутствующий фонарь заднего хода, не включение стоп-сигналов и мигание сигнала поворота.

Противотуманные фары на ВАЗ 2109 можно включать только если в машине горит Ближний свет. Для этого нажмите кнопку на панели приборов, после чего в ней загорится лампочка. Когда вы удерживаете ту же кнопку, они выключаются.

Для того, чтобы переключить режим освещения, а также включить и выключить мигающие поворотники, необходимо использовать рычаг переключателя. Он находится слева от руля. Регулировка рычага происходит достаточно просто, так как он перемещается по вертикальной и горизонтальной оси.

Замена фонарей и их латуни

Фары на Жигули крепятся к кузову автомобиля Всеми четырьмя гайками. Для того, чтобы взять эту систему крепления, нужно сначала снять обшивку внутри багажника. После этой манипуляции можно получить хороший доступ к креплению корпуса заднего светотехнического прибора машины. Для того, чтобы легко и просто, произошла замена этих фонарей, потребуется несколько приспособлений:

• торцевая головка №8;
расширение
• ;
• храповая рукоятка.

Заменить стекло габаритного света Света Жигулей можно как переднее, так и заднее, со снятием корпуса фары и без него.

Замена осуществляется довольно часто, так как в дороге при большой скорости автомобиля в защитные стекла светоприбора могут попасть разного рода предметы и вещи (часто камни). Заводская защита фары довольно слабая, поэтому стекло не всегда может выдержать удар, треснуть или разлететься. Также иногда повреждаются стекла фар из-за ошибочного ухода за ним автомобилистом.

Замена осуществляется всего несколькими вещами:

• прямо прозрачный корпус фары;
• клей-герметик для стекла;
растворитель
• для очистки поверхностей;
• вспомогательные материалы и инструменты (молоток, перчатки и др.).

Для повышения устойчивости фар к механическим повреждениям в защите фар используется ударопрочный пластик.Эта защита устанавливается очень аккуратно с помощью герметизирующего клея, чтобы предотвратить дальнейшее запотевание стекла.

Настройка технологических ламп:

Шаг первый. Установка светодиодов и покраска фонарей
Сначала на внешнюю часть фонаря нужно приклеить светодиодную ленту. Для этого изначально необходимо разместить фонарь и определить, как на нем будут располагаться диоды. Далее светодиодная лента обязательно фиксируется с помощью эпоксидной смолы. В противном случае лента будет отставать, так как диоды при работе сильно нагреваются.

После этого необходимо вырезать из бумаги квадраты и наклеить их на каждый светодиод, необходимо защитить их, чтобы диод не окрасился. Ну и после этого фонарь красится в черный матовый цвет прямо поверх светодиодов. После того, как краска сойдет, бумагу можно убрать и диоды будут открыты.

Шаг второй.Установка накладок на фонари
Чтобы скрыть светодиоды, поверх фонаря устанавливаются накладки, которые автор заранее покупает в магазине. Пара таких ламп стоила 400 рублей, фары были выбраны черные. Благодаря этому родные фонари почти видны даже днем, за счет того, что окрашены в черный цвет. Накладки с помощью черного силиконового герметика крепятся, он обеспечивает хорошую герметичность и фиксацию. Шаг третий.Подключение диодов
Для подключения светодиодных лент, в родной лампе нужно сделать отверстия для проводов. Далее провода просто припаиваются к контактам, к которым подключаются штатные лампочки. Стоп-сигнал и энабред нужно подключать через диоды, для этого подойдут диоды от выпрямительных мостов, так как они достаточно мощные для этих целей. Обычные диоды могут сгореть. При нажатии на тормоз загораются не только стоп-сигналы, но и задние габариты.

Ну и соответственно нужно не забыть подключить правый и левый поворот.

Вот и все, на этом тюнинг можно считать законченным. Что получилось, можете посмотреть на видео.

Фары являются одним из важнейших компонентов каждого автомобиля. Без них просто невозможно продолжать движение ночью. Но сегодня фары не только элемент освещения, но и причина заметно выделяется. внешний вид авто. Именно поэтому данная статья будет посвящена штатным и альтернативным фармацевтам для ваз «девятого семейства».

О штатных лампах

Номинальная мощность ламп головного света, которые устанавливаются на автомобили ВАЗ «девятого» семейства, составляет около 60 Вт. Срок службы такой оптики может составлять 10 и более лет в зависимости от интенсивности эксплуатации и нагрузок. Однако, если фара изготовлена ​​не производителем, а является копией/подделкой, она прослужит не более нескольких недель.

Поэтому при выборе штатных фар ориентироваться нужно только на оригинального производителя.Что же касается альтернативной оптики, то ее в промышленных масштабах не выпускают, и здесь приходится надеяться только на добросовестность производителя. А вот о том, как выбрать и установить качественные передние и задние фары на ВАЗ 2109, мы расскажем чуть позже. А пока об особенностях и отличительных чертах туннельных ламп.

Преимущества использования альтернативной оптики

Почему все больше автовладельцев предпочитают покупать альтернативные, нестандартные по внешнему виду фары? На это есть несколько причин.Во-первых, альтернативная оптика — это красиво. Любая машина, имеющая фары необычного дизайна, оригинальна и уникальна. Особенно такая оптика актуальна в сфере тюнинга. Со штатными фарами вряд ли получится подчеркнуть стиль и индивидуальность той или иной машины. Во-вторых, тюнинговые фары на ВАЗ 2109 ставят из-за ненадежной штатной конструкции. Дело в том, что в штатной оптике окисляются контакты, и лампы начинают гаснуть. В некоторых случаях из-за некачественного герметика в поверхность отражателя проникает влага, а само стекло начинает «потеть» и более.Установка новых стекол на фары (ВАЗ 2109) вообще не вариант. Более радикальным и эффективным решением будет покупка готовых альтернативных ламп. При попадании воды внутрь фар может произойти замыкание на размер габаритов, из-за чего срабатывает сразу несколько сигналов.

Почему лучше брать светодиоды?

Среди альтернативной оптики можно выделить две категории ламп: ксеноновые и светодиодные. В последнее время все большей популярностью пользуются светодиодные аналоги.Их конструкция более проста, и такие фары дешевы в производстве.

Сам светодиод представляет собой полупроводниковое устройство, преобразующее электрический ток в световое излучение. Диод состоит из кристалла, помещенного на подложку. Кроме него в комплект входят контакты и оптическая система. Как видите, конструкция диодной оптики не очень сложна по сравнению с ксеноном (чего стоят только дорогие линзы).

Превосходство диодов над ксеноном

Но не только это достоинство есть масса других достоинств.Например, диодные фары просты в установке и не занимают много места. Такие фары стоят на ВАЗ 2109 лет 10-15. Отличительной чертой светодиодных ламп является высокий срок службы. Само воспроизведение в 3-5 раз быстрее, чем у аналогичных ксенона и галогенки. Конечно, самое главное – это энергосбережение. Эта оптика почти не потребляет электроэнергию, а включенный ксенон может разрядить аккумулятор уже через пару часов при выключении генератора (поэтому из светодиодных лент делают дневные).

Эксперты прогнозируют, что в будущем диоды полностью вытеснят классические «галогенки» и тот же ксенон. И дело не только в массе преимуществ, но и в стоимости их производства.

Фары передние и задние

Если вы думаете, что из светодиодов могут состоять только задние фары (на ВАЗ 2109-21099), то глубоко ошибаетесь. Да, сейчас многие автомобили оснащены диодными стоп-сигналами. Но это не значит, что кристаллы не могут гореть перед автомобилем. Если правильно спроектировать рефлектор и рассеиватель, можно получить фару, которая будет светить так же ярко, как ксенон.В то же время это не сделают встречные водители. Но пока на рынке встречаются только задние альтернативные фары с диодами для «восьмерок» и «девяток». Передняя тюнинговая оптика представляет собой своеобразный микс, где за основу взята ксеноновая линза, а по контуру взяты диодные «ангельские глазки». Ниже на фото вы можете увидеть, как работает такая оптика.

В принципе из галогеновой фары можно сделать диод. Для этого достаточно купить набор таких фонариков (фото ниже).

Стоят около 100 рублей, но устанавливаются сразу на место штатного «галогена». Ниже вы можете увидеть, как ярко светит такая оптика.

Таким образом, устанавливать светодиодные тюнинговые фары на ВАЗ 2109 следует по нескольким причинам:

• Это стильно. Вряд ли оптика может дать такой красивый и одновременно яркий свет.
• Это дешево. По стоимости диодные блок-фары несколько ксеноновые и галогеновые.
• Надежно.Даже после длительных перепадов температур, постоянной тряски и вибрации они продолжают сиять так же ярко и красиво.
• Это безопасно. Диодные лампы (если они установлены как стоп-сигналы) хорошо видны ночью. Если это передний блок фары, то он не будет слепить водителя, как ксенон, и при этом нормально освещать дорожное полотно. Мощность диодных ламп может достигать 6 000-12 000 К.
• Легально. Установив перед ним диодную лампу в качестве ДХО.При этом он не будет резким и темным, как обычный «галоген».

Как правильно подобрать фары на ВАЗ 2109?

Критерии выбора едины для любой оптики. Причем не важно, покупаете вы ксенон, диод, на ВАЗ 2109 или вообще стоп-сигналы. Итак, на что обратить внимание при покупке?

Для начала необходимо оценить внешний вид товара. Какой бы формы ни была фара, в любом случае ее детали не должны скрипеть и болтаться.Обратите особое внимание на качество герметика. Его следует наносить на весь контур стекла. Если герметик присутствует только частично, то товар бракованный. Также протечки трещин могут стать причиной короткого замыкания или частого запотевания фар изнутри.

Кроме того, оцените поверхность стекла. Неважно, стоп это сигнал или головная оптика, ее стекло должно быть целым и без царапин. При наличии незначительных деформаций вы вправе попросить у продавца скидку.Но ни в коем случае не приобретайте товар с устойчивым стеклом. Такая фара уже не в эксплуатации.

Фары на ВАЗ 2109 с тонировкой

При выборе оптики некоторые автолюбители покупают так называемые тонированные фары (то есть стекла покрыты тонкой черной пленкой). С одной стороны красиво, а с другой — очень опасно. Судите сами, ведь после установки такого набора стоп-сигналов многие водители просто не заметят горения лампы, особенно в дневное время. А с ГИБДД могут возникнуть проблемы. Поэтому ставьте свою безопасность на первый план, а уж потом красивый дизайн. Помните, что любой тюнинг не должен ухудшать безопасность автомобиля.

О выборе производителя фар

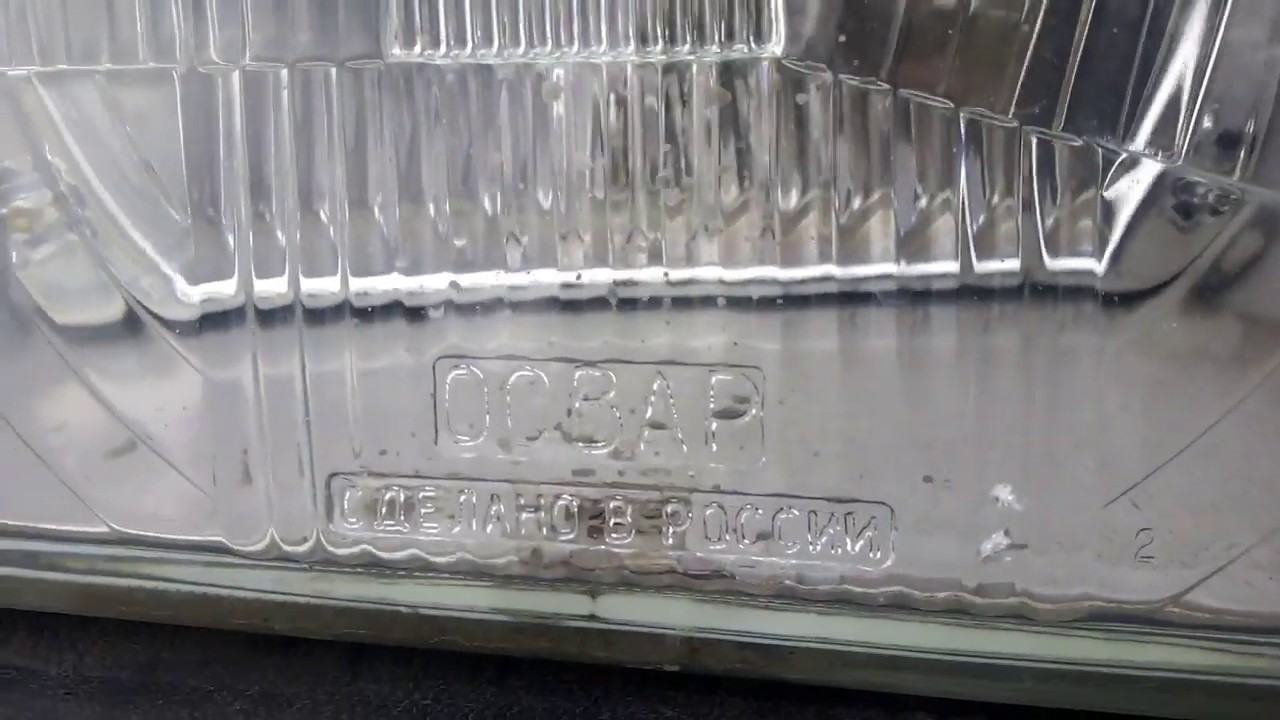

Производитель также играет большую роль при покупке оптики. Если это штатная фара, ориентируйтесь на выбор продукции марки Киржач или Освар. Товар другого производителя уже не является оригинальным. Если вы хотите установить передние фары на ВАЗ 2109 другого производителя, будьте готовы к тому, что вода будет постоянно проникать на поверхность отражателя и рассеивателя.

Что касается альтернативных фар, то здесь выбор производителя не ограничен. Поэтому ориентируюсь на цену. Цена фар на ВАЗ 2109 колеблется от 3 до 9 тысяч рублей за комплект передних и от 1 до 3 тысяч за пару задних. Это своего рода «золотая середина» в ценовой категории. За такую ​​стоимость действительно можно найти и установить на ВАЗ 2109 качественные тюнингованные фары.

Модели хороших противотуманок

Что касается противотуманок, то хитовый товар возглавляют лампы высокой световоспроизведения от производителей OSRAM ( модель Night Breaker) и Philips (Xtreme Vision). По словам производителей, у этих моделей увеличенный световой поток. Менее яркие, но более долговечные лампы Philips EcoVision. Также на рынке можно встретить китайские противотуманки марки Nord Yada. Их стоимость самая низкая по сравнению с аналогами, однако качество сборки соответствующее.

Подведем итоги

Итак, мы выяснили все особенности штатных и тюнингованных фар, устанавливаемых на Ваз «девятого» семейства. Глядя на фото, нетрудно догадаться, какую важную роль в дизайне автомобиля играет оптика.Альтернативные фары делают облик машины более завершенным, подчеркивают стиль ее владельца и при этом отлично справляются со своей основной функцией — освещением дороги. Дизайн фар может быть самым разнообразным. Особенно это касается задних фонарей. Они выполнены в виде кристаллов, светодиодов и диодных лент, которые светятся по контуру фары. Но в любом случае альтернативная оптика сделает дизайн вашей «девятки» уникальным и неповторимым.

Напоследок отметим, что после удачной установки любая фара (даже туманная) должна пройти процедуру регулировки. На автомобилях ВАЗ 2109 производится по следующей схеме.

При этом машина должна стоять на ровной поверхности, а давление во всех шинах должно быть не менее 1,9 и не более 2,2 атмосферы.

Помните, что неправильная настройка может привести к ослеплению других участников. Дорога. Берегите себя и правильно выбирайте фары.

Фонари задние (фары) ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 имеют следующие лампочки:
1) Стоп-сигналы.
2) Размеры.
3) Реверс.
4) витки.
5) противотуманный фонарь.

От узла крепления на задние фары идут жгуты проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету:
1) Стоп сигналы — красный
2) Габариты — Желтый
3) Задний ход — зеленый.
4) повороты — синие.
5) Фантастический фонарь — оранжево-чёрный.

Естественно надо понимать, что если автомобиль ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 старый и много кто занимался проводкой, то соответствие цвета провода его назначению может быть нарушено. То есть красный провод можно переделать не на стоп сигналы, а например на габариты. А вообще, это очень важный момент: разработчики ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Специально функциональное назначение провода помечено определенным цветом, чтобы было легче при эксплуатации.

Если в задней фаре ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не работает какой-либо световой сигнал, то перед тем, как лезть в монтажный блок и открывать электричество, проверьте следующее:
1) Надежность крепления массы задней фара в кузов ваз 2108, ваз 2109, ваз 21099.
2) Проверить надежность крепления разъема провода к фаре.
3) Целостность лампочки
4) Качество контакта лампочки с платой фонаря. Часто бывает, что все целое и лампочка и масса хорошая, а на лампочку 12 вольт приходит, а она не светит. Причина — плохой контакт между лампочкой и платой. В этом случае необходимо зачистить цоколь лампочки и площадку на фонаре от мелкой наждачной бумаги. Как сказал один умник: «Электрик — наука о контактах.
Для разборки заднего фонаря ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 сначала снимаем защитный пластиковый кожух. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы света и вынимаем саму плату с фонарем лампочки из корпуса фары.Если нужно заменить саму фару, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее. ВАЗ 21099 не знаю.Это задний противотуманный фонарь.
Включается кнопкой между кнопкой сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если:
1) включено зажигание.
2) Средние фары включены.
3) Нажал кнопку на фонарике.
Лампа противотуманная фара ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 единственная, имеющая отражатель внутри фары. Благодаря этому рефлектору свечение фонаря становится ярче.

ВАЗ 2109 может не только доставлять неудобства своими поломками и неисправностями.Если, конечно же, это произошло, ниже вы можете узнать, как устранить некоторые из них. Немаловажно и то, что свет можно тюнинговать.

[Скрыть]

Причины повреждения задних частей системы освещения и действий водителя

О том, что может быть за поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированной девятке.

Возможные неисправности стоп-сигналов и их устранение

1. Из-за разницы напряжений может произойти замыкание и перегорание лап.
2. Если пришло время чистить провода, т. к. контакты и клеммы окислились, тока тока нет.
3. Часто в случае падения напряжения может потребоваться демонтаж и замена предохранителей.
4. Если произошел разрыв или заданный контакт датчика холла.

Снятие датчика выключателя стоп сигнала

В случае перечисленных проблем проще конечно поставить новую лампу. Происходит это без труда: нужно только выключить свет, открыть багажник и вынуть блок проводов.После этого, зажав фиксирующие элементы, которые установлены с боков, достаньте панель и открутите светильник. Ставить новый осветительный прибор и собирать комплект в обратной последовательности.
Если говорить о подножках, то не может работать как обе лампы, так и одна из них, то есть только в одной блок-головке.

При возникновении такой проблемы необходимо немедленно провести диагностику:

1. Проверить предохранитель и при необходимости заменить его новым. Недостаточно устранить поломку, потому что, как и в случае с болезнями человека, выгорание может быть ошибкой в ​​системе, которую нужно будет устранить.Если этого не сделать, можно менять устройство до конца ВАЗ 21099. Одна из причин может быть закрытой.
2. Если в патронах ламп сигналов окислилась проводка, то лампу нужно выкрутить в патроне, чтобы соскоблить разрушенный слой. Для того чтобы проделанная работа была более эффективной, можно зачистить контакты наждаком.
3. В случае бравых обрывов стопы, нужно заменить на новую и проверить, будет ли работать система. А если есть плохие контакты, то их надо зачистить и на плате, и на колодке проводов.
4. Если в плате блок-фар перегружены дорожки, то можно вытащить плату и визуально продиагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировать, заменив проводку.
5. Неисправен датчик или нарушена электрическая цепь. Сначала необходимо снять красный и белый провод с датчика и соединить их кусок провода. Если стоп-сигналы загорелись, датчик следует заменить, если нет, то нужно проверить электрощит. Его необходимо проверить на наличие контактов.

Демонтаж и замена ламп сзади

1. Замену лучше производить до того, как начнутся проблемы с проводкой.
2. Для работы нужно снимать фары. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в ​​багажнике.
3. Теперь открутите стопорные винты на облицовке и снимите их.
4. Отключите колодку с проводами и аккуратно снимите ее, следя за тем, чтобы не повредить плату, так как она плотно сидит на своем месте.
5. Теперь ключом на 10 отворачиваем 4 гайки корпуса фары. Снимите предмет с автомобиля. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор выполняется в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар

Чтобы выделить автомобиль и сделать его неповторимым и неповторимым, то есть тюнингованным, можно воспользоваться несколькими советами. Можно использовать альтернативную оптику.

Эти фонари намного надежнее и красивее обычных фар.Кроме всего прочего, тюнинг задних фар может уберечь ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда стекло не потускнеет, а контакты не окислятся.

Кроме того, задние фонари на ВАЗ можно покрыть краской изнутри. Конечно, необходимо использовать специальную смесь, потому что обычная при нагреве деформируется. Чтобы он продержался как можно дольше, фары нужно разобрать и снять дополнительный отражатель поворотника.Затем, при использовании сэндвича, снимите хром с фонаря и затем нанесите на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, при этом смесь необходимо наносить в несколько слоев. Красящее вещество также следует нанести в несколько слоев, и подождать около часа до полного высыхания. После завершения можно собрать фонарик. При нанесении герметика идентичного цвета старый необходимо удалить, а затем обезжирить поверхность фонаря. Если процедура неверна, это послужит новым проблемам.

Кроме того, можно прибегнуть к таким способам самостоятельного тюнинга:

1. Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но и противотуманки и поворотники. Некоторые украшены даже колесами на колесах или салоном внутри, если с фарами не получится.
2. Диодные кольца. Тоже очень популярный вариант. Лучше всего при оформлении такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет превосходным.Для изделия используйте готовые кольца или ленту.

Фотогалерея «Модернизация задних фонарей»

На фото ниже вы можете ознакомиться с модернизацией фонарей.

Пошаговая замена гидрокорректора фар ВАЗ-2114

Гидрокорректор фар – это устройство, с помощью которого можно реально изменить направление светового потока. Благодаря этому вы не будете слепить других водителей на дороге, если везете какой-то тяжелый груз.На ВАЗ-2114 есть гидрокорректор фар.

Вообще говоря, сама система тут не особо сложная. Он, в частности, состоит из:

• главный и исполнительный цилиндры;
• соединительные трубопроводы;
• жидкость, не замерзающая при низких температурах.

Принцип работы устройства следующий. Для того, чтобы исправить направление светового потока, нужно изменить положение штока главного цилиндра.Делается это с помощью ручки, расположенной на панели приборов. В результате изменяется давление, за счет чего жидкость приходит в движение – вытягивает или, наоборот, втягивает шток рабочих цилиндров. Далее усилие передается на рычаг, который крепится к оси наподобие детских качелей. В результате положение рефлектора фары изменяется за счет навески, а световой поток увеличивается или уменьшается.

Проверить работоспособность гидрокорректора несложно.Например, в темноте поставьте машину так, чтобы ее фары светили на стену здания. Затем поверните ручку гидрокорректора. Если прибор исправен, то вы увидите, как поднимается или падает световой поток. Если никаких изменений не произошло, значит, произошла поломка.

Как правило, гидрокорректор фар представляет собой неразборную конструкцию.

Соответственно, в случае поломки его нельзя починить, и придется менять на новый.Чаще всего проблемы возникают при резких перепадах температуры – из-за этого уплотняющие резинки на цилиндрах трескаются, позволяя жидкости выйти наружу.

Однако иногда может возникнуть такая проблема, как потеря контакта между штоком рабочего цилиндра и регулировочным рычагом, через который усилие передается на элемент дефлектора. В этом случае нет необходимости менять гидрокорректор. Для устранения проблемы потребуется зацепить имеющееся на рабочем стержне углубление концом регулировочного рычага.Сама процедура устранения неполадок очень проста. Здесь нужно до упора вкрутить болт, с помощью которого регулируется положение точки поворота рычага. Далее сдвигаем отражатель в самое нижнее положение. После этого совмещаем углубление на штоке и конец рычага. Вот и все – осталось только вернуть регулировочный болт в прежнее положение.

Замена гидрокорректора фар ВАЗ-2114 — последовательность действий

Описанный выше случай является единственной неисправностью, которую можно устранить.В остальных случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать, это удалить неисправное устройство. Для этого открутите винты, которыми хомуты крепятся к кронштейнам.

Далее снимаем ручку с главного цилиндра, а также откручиваем гайку, крепящую ее к приборной панели. После этого переходим к фарам. Здесь нужно отсоединить главные цилиндры и протолкнуть их вместе с патрубками в салон автомобиля.Делать это нужно аккуратно, чтобы не повредить электропроводку вашего автомобиля. Половина работы уже сделана, то есть первый этап работы завершен.

Теперь вы должны установить работающее устройство. Здесь тоже нет ничего сложного. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь выполняются в обратном порядке. Также следует отметить, что многие владельцы «четырнадцатых», столкнувшись с такой проблемой, вносят в конструкцию определенные улучшения.

В частности, вместо гидравлического устанавливают электрокорректор фар. Последний более надежен и долговечен, но и стоит дороже. Самый оптимальный вариант для ВАЗ-2114 – электрокорректор типа «Силич Зенит». Все дело в том, что он идеально встал на свое штатное место. Соответственно никаких проблем и сложностей здесь не возникнет.

Электрокорректор фар: установить

Электрокорректор фар – средство для изменения направления светового луча от фар. На автомобилях ВАЗ по умолчанию стоит гидрокорректор привода, который менее привлекателен и быстро выходит из строя. Поэтому многие автовладельцы предпочитают устанавливать электроприводы, а не гидравлику. Они намного надежнее, проще в эксплуатации, потребляют очень мало тока, поэтому не будут работать на всю машину в целом. Ручка может быть установлена ​​в любом удобном месте.

Зачем нужны корректоры

Главная особенность луча на любом автомобиле – черно-белая окантовка. Это линия, разделяющая свет и тьму, она заканчивается освещенной зоной перед автомобилем.Тогда водитель ничего не видит. Причем эта граница находится на разном расстоянии от автомобиля — все зависит от ускорения и нагрузки. Чем больше вес несет автомобиль, тем выше балка.

Электропроводка фар ВАЗ-2110 способна исправить ситуацию. Если при движении без нагрузки балка находится в нормальном положении, то при увеличении массы она сместится вверх. Можно открыть капот и немного опустить катафоты — это даже ручки спец. Но за одну поездку масса автомобиля может несколько раз меняться — тут с настройками не пройдет.Из салона регулировать было бы намного проще. Именно это позволяет вносить системные исправления.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе.Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Разновидности точилок электрических

По роду работ можно выбрать следующие виды точилок электрических:

1. Ручная – регулируется с помощью включить панель приборов.
2. Автоматическая – коррекция происходит по датчику положения кузова.

Среди ручных еще можно выбрать гидравлические, пневматические и механические. Но они менее актуальны.Электропроводные фары ВАЗ-2115 намного эффективнее в работе и позволяют автоматизировать настройку переднего освещения.

Электромеханические типы корректоров

Этот тип высокотехнологичных устройств, он самый популярный и распространенный. Конструкция проста, состоит из нескольких элементов:

1. Мотор-редуктор на каждую фару.
2. Переключатель на 4 положения.
3. Электропроводка.
4. Предохранитель.

В случае использования такого устройства необходимо сделать следующее:

1. Разобрать (если установлен) гидрокорректор.
2. Если коммутатор вы планируете установить в другом месте, первый пункт делать необязательно. Наиболее подходящее место для установки переключателя — слева от руля.
3. Проложить проводку к каждой фаре. Жгут проводов желательно соединить пластиковыми стяжками.
4. Установите на место регулировочную тягу старого гидроколлятора нового шагового двигателя.
5. Подсоедините провода к шаговым двигателям.
6. Так как это устройство потребляет даже небольшой ток, необходимо установить зазор предохранителя плюса питания равным 7.5 ампер. Защита от короткого замыкания это устройство спасет вас. Но лучше всего рассчитать, какой максимальный ток потребляет вся система. Исходя из этого значения, выберите подходящий предохранитель с запасом прочности 25 %.

Подключать электропроводку фар ВАЗ-2109 лучше всего к жгуту, который идет от замка зажигания. Это полностью обесточит цепь при выключенном зажигании, повысит надежность и безопасность.

Использование автоматического корректора

Это более продвинутое решение, так как при эксплуатации полностью исключается возможность вмешательства в систему. Широкое распространение получила оптика новых автомобилей и ксеноновые фары. В последнем пучок света имеет большую интенсивность, поэтому обязательно нужно установить коррекцию – водители, движущиеся во встречном направлении, не будут ослеплены.

Область применения автоматического корректора очень широкая, от кузова автомобиля до светотеневой границы расстояние одинаковое

1. Неровность дорожного покрытия.
2. Скорость автомобиля.
3. Ускорение.
4. Нагрузки.

Компоненты автоматического корректора

Нормальную работу системы обеспечивают:

1. Датчики автомобиля – обычно 2 или 3 (задние и передние).
2. Блок управления на микроконтроллере с простым алгоритмом.
3. Актуаторы – шаговые двигатели в фарах.
4. Транзакция.

С помощью датчиков контролируется расстояние до поверхности дороги спереди и сзади автомобиля. Электронный блок управления рассчитывает угол наклона машины. И, в зависимости от скорости автомобиля, регулировка луча. Практически во всех автоматических системах предусмотрена ручная регулировка – для этого устанавливается переключатель.

Установка автоматического корректора

Для работ по установке электропроводки фар на ВАЗ-2110 вам потребуется:

1. Снять фары и избавиться от старого корректора фар (если он установлен).
2. При необходимости расширить отверстие, в котором планируется установка нового диска.
3. Установите новые приводы на фару, при необходимости используйте герметик. В некоторых случаях приходится полностью менять конструкцию, делая большие отверстия, и в них же устанавливают моторы. Чтобы внутрь фонарей не попала пыль, обязательно все щели заделайте герметиком.
4. Установка датчика Одно условие – расстояние до поверхности дороги около 260 мм. Установка производится как на переднюю, так и на заднюю оси.
5. Провода от датчиков к блоку управления можно проложить в тоннелях, в которых расположены тормозные трубки. Если таких туннелей нет, просто хомуты соединяют провода с трубками.

Теперь можно подключить всю систему к бортовой сети и попробовать ее в действии.

Стоимость доработок

Цена немалых электропроводных фар – самые простые можно приобрести за 1500-3000 руб. Возможно, что на ваз будет проще установить штатный гидрокорректор, который стоит копейки — 300-500 рублей, но и срок службы не очень большой.Да и с установкой устройства могут возникнуть проблемы. Для автоматизированных систем они имеют гораздо большую стоимость – более 13 000 рублей. Для российского автопрома это очень высокая цена.

Как выбрать лампу для прожектора для вашего автомобиля?

В этой статье мы обсудим, как выбрать подходящую светодиодную лампочку для прожектора ближнего света. Следующие пункты будут полезны для лучшего понимания:



1.Введение в структуру ксенонового проектора
2. Преломление света внутри ксенонового проектора
3. Тест для различных типов светодиодных ламп



Как определить подходящую светодиодную лампу для проектора? То есть как правильно выбрать светодиодную лампочку для ксенонового проектора. Большинство людей предпочитают яркий и равномерный свет плоского луча, излучаемый ксеноновым проектором.



Даже некоторые люди принесли очень яркую светодиодную лампу фары на вторичном рынке для своего проектора, но они чувствуют себя не такими яркими во время вождения после того, как они установили ее, потому что по некоторым причинам световой поток не работал должным образом или излучал достаточную яркость для вождения.Так что же не так с этим результатом?



---



Разборка конструкции ксенонового проектора



Прежде чем объяснять эту путаницу, сначала давайте посмотрим на ксеноновый прожектор, который разбирается с Cadillac SRX 2016.





Это простой взгляд на первый взгляд. Но какова функция каждой части? Давайте разберем его, чтобы мы могли лучше узнать ксеноновый проектор.





Выкрутить и проектор разобрать.





Теперь у нас есть общее представление о конструкции ксенонового проектора. Короче говоря, проектор состоял из линзы, экрана и внутреннего эллипсоидального рефлектора. Но у нас до сих пор нет понимания, почему эти яркие светодиодные фары не излучают достаточно света в проекторе. Это относится к преломлению света внутри проектора и углу луча лампочки.



– Преломление света внутри проектора
Три части ксенонового проектора выполняют свои роли.Они могут концентрировать свет лампочки внутри и правильно отражать наружу. Экран заблокирует часть света для бликов и создаст светотеневую границу. Линза тем временем фокусирует свет.





– угол луча лампочки
Таким образом, мы знаем, какую роль играет каждая часть проектора. Далее поговорим об угле луча лампочки. Лампочка, которую мы видим на вторичном рынке, обычно имеет угол луча 320-360 градусов.Но когда они используются в ксеноновых проекторах, часть светового потока будет отражаться наружу. Потому что щит будет блокировать свет, который находится под щитом. Возьмите два примера, чтобы лучше понять.



Пример объяснения угла луча



Немного сложно понять абстрактное объяснение? Давайте также упростим понимание. Мы протестируем 8 светодиодных ламп накаливания (F2, 360 Y1, 360 x5, 360 x6, G8L, PF, PM, PJ и 4COB) обе по 2.5-дюймовый ксеноновый проектор и 3-дюймовый ксеноновый проектор для оценки диаграммы направленности луча и уровня освещенности.
В этой статье тест лампочки мы использовали стандарт SAE (DOT) на расстоянии 3,5 метра для теста.





Здесь вы можете прочитать нашу последнюю статью: Что такое хорошая диаграмма направленности фар? (DOT/ECE), чтобы узнать больше о диаграмме направленности луча.



---



Теперь давайте поиграем, чтобы посмотреть представление.



ДВУХСТОРОННЯЯ СВЕТОДИОДНАЯ ЛАМПА – F2 СВЕТОДИОДНАЯ ФАРА (ВИД СВЕРХУ)



Это корпус с технологией двустороннего светодиодного чипа, его угол луча показан ниже





Установить в 2. 5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже







Это двухсторонняя светодиодная лампа F2, используемая в 2,5-дюймовом ксеноновом проекторе. Вы можете заметить темное пятно вокруг линии 6, только яркий свет излучается на дальнем расстоянии (контрольная точка 7,9,6), что означает, что он создает хороший свет на дальнем расстоянии, но слабый свет перед транспортным средством.





При тестировании 3-дюймового ксенонового проектора ситуация аналогична проектору. лампа F2 образует темное пятно в центре луча.



---



ЛАМПОЧКА НА 360 УГЛОВ СВЕТА (ВИД СВЕРХУ)



– 360 Y1 СВЕТОДИОДНАЯ ФАРА
А вот и светодиодная лампа 360 Y1. Угол луча составляет 360 градусов, как показано ниже.





Установить в 2.5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже







Контрольные точки 7, 6, 9 — 1230, 1756 и 1338 лк из теста, 6-я строка — 1171 лк, 6-я строка — 970,6 лк.





По сравнению с 2,5-дюймовым проектором контрольные точки 7, 6, 9 составляют 1407, 1422 и 1771 люкс, линия 6 — 1171 люкс.



– СВЕТОДИОДНАЯ ФАРА 360×5
Угол светового пучка составляет 360 градусов, как и у 360 Y1, как показано ниже.





Установите в 2,5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже







Контрольные точки 7, 6, 9 — 805,1, 872,9 и 908,4 лк из теста, линия 6 — 851 лк.





По сравнению с 2,5-дюймовым проектором, контрольные точки 7, 6, 9 — 953,6, 961,5 и 1573 лк, линия 6 — 1293 лк



– СВЕТОДИОДНАЯ ФАРА 360×6
Угол рассеивания 360×6 аналогичен 360×5 и 360 Y1





Установить в 2.5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже







Контрольные точки 7, 6, 9 — 968,7, 1043 и 1057 лк из теста, строка 6 — 944,6 лк





По сравнению с 2,5-дюймовым проектором, контрольные точки 7, 6, 9 соответствуют 1047, 1044 и 1543 лк, строка 6 соответствует 1440 лк



Все эти три лампочки имеют красивый световой пучок. Позиция хотспота находится рядом с линией 6, это слишком низко, это означает, что самое яркое место находится перед автомобилем, это около 20 метров, недостаточно света на 50 метрах и 70 метрах.



---



СВЕТОДИОДНАЯ ФАРА G8L (ВИД СВЕРХУ)



Теперь перейдем к односторонней светодиодной микросхеме, первой является светодиодная лампа G8L. Его угол луча, как показано ниже.





Установите в 2,5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже









Вы можете видеть рисунок луча выше, горячая точка очень яркая, но обе стороны тусклее.Когда он используется в 2,5-дюймовом проекторе, световой луч не излучает с равномерным освещением для обеих сторон. Контрольная точка 7 имеет освещенность 1470 лк, а линия 6 – 1749 лк, а контрольная точка 14 и 15 – 74,4 лк и 255,7 лк с обеих сторон, линия 6 – 1749 лк.





Когда в 3-дюймовом ксеноновом проекторе точка доступа по-прежнему очень яркая, обе стороны тусклее. По сравнению с 2,5-дюймовым проектором контрольные точки 7, 6, 9 составляют 1760, 1670 и 2478 люкс, линия 6 — 1184 люкс.



Поскольку светодиодный чип G8LP был разработан с линзой, несмотря на то, что он излучает с одной стороны, линза на светодиодном чипе фокусирует свет в центре луча, угол светового луча ограничен. В проекторе световой луч яркий в центре, но очень слабый в широком.





Рисунок луча на стене может объяснить ситуацию с горячей точкой. Прожектор объектива на корпусе приводит к яркости, которая ярче в середине и тусклее с обеих сторон.



---



Лампа для проектора A new trend (ВИД СВЕРХУ)



– PF СВЕТОДИОДНАЯ ФАРА





Установите в 2,5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже







PF светодиодная фара с внешним драйвером. Контрольные точки 7, 6, 9 могут достигать 1924, 1968 и 1926 люкс соответственно, линия 6 — 1346 люкс, ярче, чем галогенная лампа.Нет темных пятен.





В 3-дюймовом проекторе контрольные точки 7, 6, 9 соответствуют 1550, 1404 и 2266 лк, строка 6 соответствует 655,9 лк



– PM СВЕТОДИОДНАЯ ФАРА





Установите в 2,5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже







ПМ светодиодная фара с салонным драйвером, а контрольная точка 7, 6, 9 — 1590, 1606 и 1505 лк соответственно, строка 6 — 965.6 люкс





Контрольные точки 7, 6, 9 — 1132, 1124 и 1716 люкс соответственно, линия 6 — 737,5 люкс, используемые в 3-дюймовом проекторе.



– СВЕТОДИОДНАЯ ФАРА PJ





Установите в 2,5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже







Светодиодная фара

PJ выполняет равномерную диаграмму направленности, обеспечивает широкий световой пучок, видимый со стандартного экрана. Контрольные точки 7, 6, 9 — 1287, 1390 и 1373 лк соответственно, линия 6 — 1480 лк





При использовании в 3-дюймовом проекторе контрольные точки 7, 6, 9 соответствуют 1900, 2109, 2470 лк, строка 6 соответствует 1745 лк



Все эти три светодиодные лампы подходят для ксеноновых проекторов. Они достаточно яркие для освещения дороги. PM и PF излучают хороший световой пучок без темных пятен. ПФ ярче ПМ. Для светодиодной фары PJ ее равномерный свет излучает плоский световой луч и не имеет темных пятен.



---



Четырехсторонняя светодиодная лампа головного света (ВИД СВЕРХУ)



В этой лампе используется четырехсторонняя светодиодная микросхема, ее угол луча близок к светодиодной лампе серии 360.





Установите в 2,5-дюймовый проектор (слева) и 3-дюймовый проектор (справа), рисунок светового луча на стене показан ниже





Когда мы протестировали его в 2,5-дюймовом проекторе, он показал странную картину луча, в центре светового луча появилось темное пятно. Все тестовые точки не имели высокого значения освещенности.





Такое же состояние у 3-х дюймового проектора, вы можете прочитать его ниже.





Четырехсторонняя светодиодная лампа плохо работала в проекторе с низким уровнем освещенности, который не мог обеспечить яркий и широкий луч, соответствующий Правилам безопасности дорожного движения и СТАНДАРТУ ECE/DOT.



После тестирования этих 9 типов светодиодных ламп нет большой разницы между 2.Проектор 5 дюймов и проектор 3 дюйма. Значение в люксах, используемое в 2,5-дюймовом и 3-дюймовом проекторах, показано ниже, вы можете прочитать его лучше.





Проведя тест выше, мы теперь знаем, что равномерное освещение лучше для движения по дороге при использовании в ксеноновом проекторе. И лампочка с углом луча 360 градусов хороша для диаграммы направленности, но другой диаметр сделает другое положение точки доступа. Большой диаметр делает хотспот ниже, что означает хороший свет на ближнем расстоянии, но слабый на дальнем.



---



ЗАКЛЮЧЕНИЕ



Независимо от того, какие лампы вы выберете для проектора, они должны соответствовать Правилам дорожного движения, чтобы обеспечить безопасное вождение. Чтобы выбрать диаграмму направленности и яркость луча для движения по дорогам, вы должны выбрать подходящий вариант в соответствии со своей ситуацией.



Выбор прожекторной светодиодной фары, представленный в этой статье, подходит для ближнего, а не для дальнего света.
Вам нравится это эссе? Поделитесь с друзьями или подпишитесь на нас в Facebook, мы будем держать вас в курсе всех последних новостей.



А также расскажите, о чем новеньком хотите прочитать…
1.Как подобрать прожекторную фару для биксенонового прожектора
2.Еще идеи? Просто напишите комментарий, чтобы сообщить нам.

.
