Ремонт трамблера на ВАЗ 2109 своими руками: диагностика поломки, регулировка, замена сальника

Содержание:

Причины поломки
Демонтаж

Система зажигания ВАЗ 2109 состоит из ряда приборов, задача которых — создать электрический разряд, воспламеняющий топливовоздушную смесь в двигателе. Среди этих приборов присутствует трамблер.

Трамблер и распределитель зажигания — это синонимы. Запомните это, чтобы в будущем не возникало проблем с недопониманием инструкций по ремонту системы зажигания.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

Появление трещин на крышке;
Сломанный датчик Холла;
Прогоревший бегунок;
Прогоревшие контакты на крышке;
Разболтанный подшипник, удерживающий датчик Холла;
Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

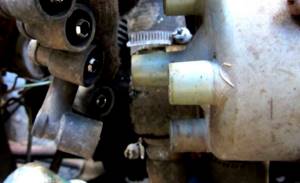

Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом	Причины
Чрезмерная детонация поршневой системы	Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца
Черный дым из трубы при запуске двигателя	Это говорит о том, что зажигание слишком раннее
Упала мощность двигателя, растет расход топлива	Тут зажигание уже позднее, потому смесь не может полностью сгорать
Двигатель начинает неравномерно работать на холостом ходу	Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

Тахометр;
Шлицевая отвертка;
Стробоскопы;
Гаечный ключ.

Приступаем к работе.

Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.

Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

Обесточьте автомобиль, сняв минус с АКБ;
Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;

Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

Планируя ремонт, желательно заранее приобрести специальный ремкомплект и новый трамблер. Ремонт даст результат, но на определенное время. Вскоре вам все равно придется его заменить.

Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.

Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
Снимите пластиковый экран, выполняющий функции пылезащиты.
От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Разборка агрегата

Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.

Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.
Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Проверка наличия повреждений

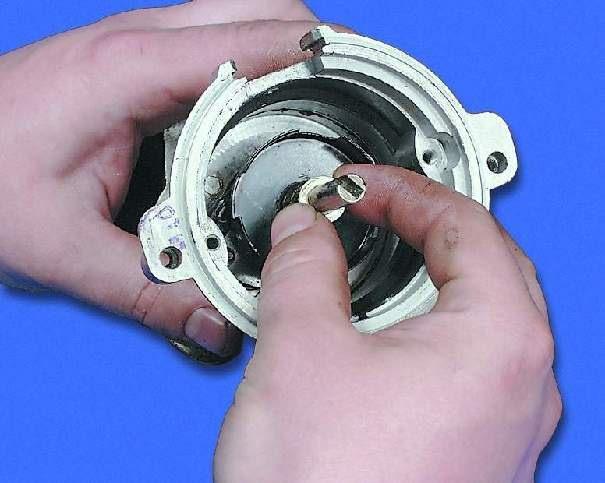

Под сальником находятся регулировочные шайбы.
Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы.
С вала снимите ведомую пластину вместе с экраном.
Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.

Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

По ходу разборки трамблера вы сможете выявить поврежденные компоненты, заменить их на новые, воспользовавшись ремкомплектом. Если повреждения серьезные, лучше заменить весь распределитель зажигания полностью.

Трамблер — важный и местами капризный элемент. Но с его заменой, ремонтом особых проблем возникать не должно.

Загрузка …

Ваз 2109: ремонт трамблера своими руками

Ремонт распределителя зажигания ваз

Особенно это важно для динамики, при наборе двигателем оборотов.
Основные функции распределителя — это установка (корректировка) момента образования искры, в соответствии с определенными факторами (изменение числа оборотов, нагрузки на двигатель и прочих), а также правильное распределение искры по цилиндрам. Если мотор автомобиля ваз 2109 дергается, автомобиль плохо заводится либо не заводится вообще, возможно требуется ремонт трамблера ваз 2109.
Процесс ремонта не трудный, от вас не требуются знаний автоэлектрика, выявить и устранить неисправность вам поможет наша инструкция.

Устройство и назначение

Рассмотрим сначала общее устройство, назначение и разновидности трамблеров:

Трамблер является частью системы зажигания, и предназначен для регулировки, контроля и передачи электрического сигнала к коммутатору катушки зажигания, распределения искры по свечам зажигания в нужной последовательности (в соответствии с тактом зажигания)
Системы зажигания встречаются двух типов — бесконтактная и контактная (разумеется, есть и другие, только они слабо распространены), распределители соответственно применяются тоже двух типов
Отличаются друг от друга они только конструкцией: наличием контактов (в контактной системе есть прерыватель-распределитель), либо датчиков (в бесконтактной системе датчик-распределитель зажигания)
По основным характеристикам обе системы практически идентичны

Основные детали контактного трамблера ваз 2109

На автомобилях ВАЗ-2109, а так же моделях 2108-2199 штатно устанавливается распределитель со встроенным датчиком Холла, четырех искровой, со встроенными регуляторами (центробежным и вакуумным) опережения зажигания.
Основные детали вы видите на фото вверху:

1 — уплотнительное колечко
2 — муфта
3 –специальные регулировочные шайбы
4 — валик с находящимся на нем центробежным регулятором
5 — опорная пластинка
6 – экран, защищающий от пыли
7 — так называемый «бегунок»
8 — сам датчик Холла
9 — шайба стопорная
10 — шайба упорная
11 — корпус распределителя зажигания
12 — вакуум-корректор

Признаки неисправности

Основные признаки, указывающие на неисправность распределителя зажигания:

Автомобиль дергается во время движения
Не заводится двигатель
Стучат поршневые пальцы, когда набираете скорость
Машина набирает скорость медленно
Расход топлива становится больше, чем обычно

Самые распространенные неисправности:

Прогоревший бегунок
Подгоревшие контакты в крышке
Вышел из строя датчик Холла
Разболтался подшипник датчика Холла, либо его заклинило
Появились трещины в крышке
Плохой контакт штекера датчика Холла

Необходима замена неисправных деталей во всех перечисленных случаях, кроме самого последнего.

Попадание масла в распределитель

Рассмотрим такую неисправность, как попадание масла в трамблер на примере реального случая:

Владелец ваз 2109 стал разбирать распределитель зажигания
Сняв крышку, он обнаружил, что уголек стерся и бегунок проржавел
Продолжая разборку, он снял экран и обнаружил, что под ним все покрыто маслом
Тут он проконсультировался со специалистом, и выяснилось следующее: масло проникло в трамблер сквозь сальник хвостовика
Произошло это из-за того, что забилось маленькое отверстие в основании карбюратора
Оно относится к системе вентиляции картера двигателя
В этом случае при холостых оборотах возникло избыточное давление в картере
Этим давлением и выдавило масло через сальник в трамблер
Необходимо прочистить отверстие и все в порядке, однако своими руками это сделать проблематично, лучше обратиться на СТО
Второй причиной попадания масла в трамблер является изношенный сальник
Тут необходима замена сальника

Снятие и установка

Чтобы без труда отремонтировать трамблер, необходимо уметь его снять, а так же затем (после ремонта) установить на место:

Снимаем минусовой провод с клеммы аккумуляторной батареи
Отсоединяем от трамблера высоковольтные провода, а так же вакуумный шланг идущий от вакуум корректора
Находим, держатель троса, идущего к приводу дроссельных заслонок и вынимаем трос из него
Снимаем кронштейн, держащий провода, со шпильками и проводами
Откручиваем гайку для этого (под гайкой есть шайба, не потеряйте ее)

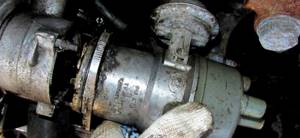

Ставим метки на корпус трамблера и привод вспомогательных устройств. Если этого не сделать, то устанавливая трамблер на место вы уже не сможете сохранить стартовый момент зажигания, придется регулировать его

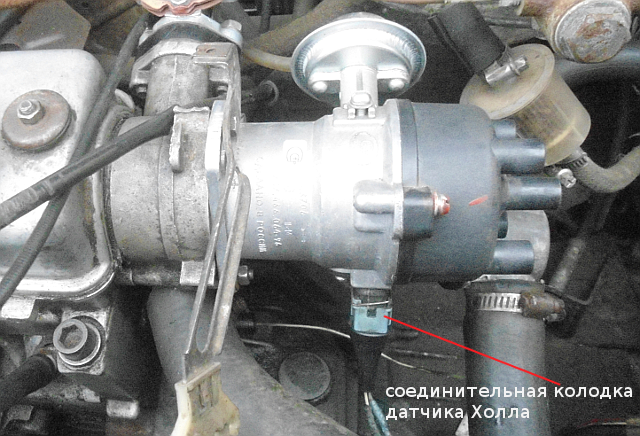

На распределителе зажигания находится разъем, к которому подсоединяется жгут проводов. Отжимаем фиксатор при помощи отвертки, вытаскиваем провода
В корпусе картера сцепления расположена резиновая заглушка, вытаскиваем ее
Крутим коленчатый вал, пока поршень в первом цилиндре не окажется в верхней мертвой точке

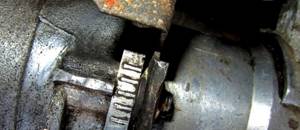

Риска маховика в отверстии совпадет со средним делением на шкале корпуса
Откручиваем гайки, крепящие трамблер и снимаем его
Установку выполняйте в обратной последовательности
Когда устанавливаете распределитель зажигания обратно, проследите, чтобы валик его был повернут таким образом, что наружный контакт бегунка находился напротив клеммы, соответствующей первому цилиндру
Клемма располагается на крышке
Не забудьте так же совместить метки и проверить момент зажигания

Разбираем трамблер

Прежде чем начать разборку распределителя, вам необходимо запомнить, каждый провод на его крышке установлен в последовательности работы цилиндров (из них обозначен лишь первый, другие вам необходимо установить против вращения часовой стрелки, взгляд при этом должен быть со стороны пластикового бачка с антифризом). При необходимости заменить крышку или бегунок — демонтаж распределителя зажигания не требуется.
Ремонт ваз 2109 своими руками трамблера выполняем в такой последовательности:

Отсоедините высоковольтные провода и снимите распределитель с автомобиля
Открутив винты крепления, снимите крышку распределителя, снимите бегунок, просто тяните его вверх

Снимаем бегунок

Если на нем заметны следы гари, ржавчины на внешнем контакте, либо заметен явный износ, бегунок необходимо заменить
В нормальном состоянии бегунок в идеале плотно прилегает к валику трамблера
Пластинчатая пружина (2 на фото внизу) обеспечивает хороший контакт
Если пружина ослабла, сломалась либо деформировалась — меняем бегунок
Замерьте сопротивление резистора (он обозначен цифрой 3), оно должно составлять 1 кОм
Иначе — установите новый бегунок

Бегунок вид сверху и снизу (1-внешний контакт, 2-пластинчатая пружина, 2-резистор 1 кОм)

Далее снимите пылезащитный экран
Достаньте клемму низкого напряжения, открутив для этого винт ее крепления
При помощи отвертки, разожмите лапки держателя, выньте из него провод

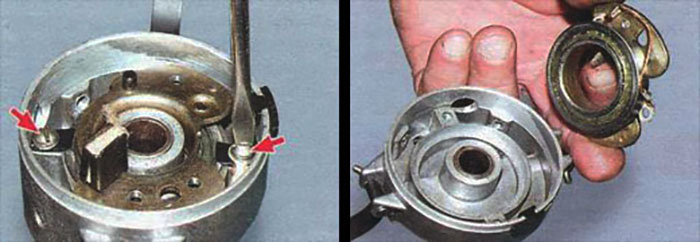

Открутите два винта, крепящих опорную пластинку датчика Холла, снимаем ее

Открутив два винта, снимаем опорную пластинку датчика Холла

Затем вытащите стопорное кольцо из штифта пластины. Может потребоваться приложить значительные усилия, не беспокойтесь, не сломаете
Теперь открутите два винтика крепления вакуум-корректора
Отверткой выдерните тягу вакуумного корректора со штифта опорной пластинки
Уже можете снять корректор с трамблера полностью

Откручиваем и снимаем вакуум-корректор

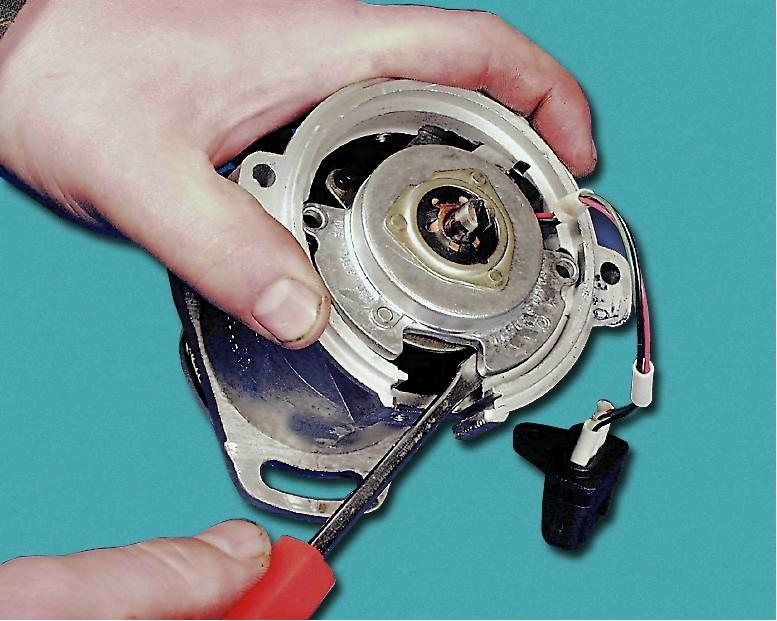

Теперь выдерните опорную пластинку (при помощи отвертки)
Внимательно осмотрите втулку пластинки. Если на ней имеются разрывы, задиры, либо заметен износ втулки — вам придется заменить всю пластинку

При помощи отвертки выдергиваем опорную пластинку, проверяем состояние ее втулки

Продолжаем разбирать распределитель зажигания. Снимите стопорное кольцо и упорную шайбу идущую сразу за ним с валика трамблера

Снимаем стопорное колечко

Штифт, крепящий муфту, прижат пружинным кольцом. Снимите его
Когда уплотнительное кольцо потеряло эластичность, порвалось либо слишком истерлось — обязательно меняем его
Чтобы выбить штифт из муфты возьмите бородок либо гвоздь на худой конец. Не бойтесь сильно ударить

Выбиваем штифт из муфты

Когда штифт выбит, снимите муфту привода трамблера, а за ней регулировочные шайбы
Если «слизаны» шипы муфты — то необходима замена ее
Выньте валик и с ним центробежный регулятор (в сборе)

Вынимаем валик в сборе с центробежным регулятором

По обе стороны корпуса распределителя зажигания находятся втулки, внутри которых крутится валик
Осмотрите внимательно, если обнаружили износ, задиры, либо люфт — поменяйте корпус трамблера (вместе со втулками)
Снимите ведомую пластинку с центробежного регулятора

Стаскиваем ведомую пластинку с центробежного регулятора

Проверьте обязательно, свободно ли вращаются на своих осях грузы центробежного регулятора
Если нет, снимите стопорные колечки крепления, затем грузы с осей
Прочистите посадочные отверстия, смажьте их густой смазкой
Если изношен валик, на нем имеются заусенцы либо выбоины — замените его
При необходимости замены самого датчика Холла, открутите два винта и снимите датчик с пластины
Датчик Холла иногда может быть прикреплен при помощи заклепок. Тогда замена его производится вместе с опорной пластинкой
Крышку трамблера необходимо протереть снаружи и изнутри (бензином либо спиртом)
Если крышка имеет трещины, вмятины, пробои, сколы либо контакты ее сильно изношены или окислены — заменяем ее
Внутри крышки контактный уголек должен свободно «ходить». Если уголек имеет сколы, трещины, либо сломана пружинка — его необходимо вынуть из крышки (вместе с пружинкой) и заменить
Сборку трамблера выполняйте в обратной последовательности
Все втулки и валик нужно смазать свежим маслом (моторным), непременно тонким слоем
Прежде чем устанавливать муфту, необходимо выставить бегунок наружным контактом в направлении контакта первого цилиндра, расположенного на крышке
Муфту насаживайте на вал таким образом, чтобы шипы ее совпадали с прорезями, выполненными на распределительном валу

На этом ремонт трамблера завершен, установите его на место, как уже описано выше, если что-то непонятно, наберите в поиске: трамблер ваз 2109 ремонт видео. Так же стоит напомнить, что для ваз 21093 ремонт трамблера выполняется аналогично, потому что такое устройство трамблера имеют модели ваз 2108-21099.

Регулировка зажигания

Если при снятии распределителя вы не оставили меток, позабыли как он располагался изначально, провернули вал, и поршень ушел из положения верхней мертвой точки, тогда цена вопроса для вас – затраты времени на регулировку зажигания.
Прежде, чем приступить к регулировке, необходимо соблюсти следующие условия:

Проверку и установку угла момента зажигания (оно же опережения зажигания) выполняем на холостом ходу, при обязательном условии, что обороты коленчатого вала не будут превышать 900 об/мин, а так же будут не ниже 820-830об/мин
Угол самого момента зажигания варьируется в пределах от нуля до одного градуса от ВМТ (верхней мертвой точки). Если момент зажигания изначально установлен неправильно, мотор перегревается, теряет мощность, в нем возникает детонация, регулирующаяся датчиком детонации (разрушающая маслосъемные и компрессионные кольца) и возрастает расход бензина
Регулировка момента зажигания выполняется по шкале, находящейся в люке корпуса сцепления (при снятой резиновой заглушке) и по метке, расположенной на маховике.
Когда метка на маховике совпадает со средним делением (вырезом) на шкале, тогда поршни цилиндров первого и четвертого будут стоять в ВМТ (верхней мертвой точке). Одна отметка деления на шкале равняется одному градусу поворота коленчатого вала

Шкала на корпусе сцепления и метка на маховике

Переходим к процессу регулировки:

Отсоедините от вакуум–корректора его вакуумный шланг
Подсоедините зажим «+» стробоскопа к клемме «+» на аккумуляторе – которым проверяется момент зажигания
Затем подсоедините зажим «массы» (он же минус) стробоскопа к клемме «минус» аккумулятора
Выньте наконечник высоковольтного провода из гнезда первого цилиндра от крышки распределителя, и вставьте датчик от стробоскопа в гнездо, в то из которого мы вынули наконечник. Затем, подсоедините высоковольтный провод первого цилиндра уже к датчику.
Выньте из лючка корпуса сцепления резиновую заглушку
Заведите мотор и направьте мигающую индикацию стробоскопа в люк корпуса сцепления
При мигании света стробоскопа, метка на маховике кажется неподвижной визуально. Если на вашем автомобиле момент зажигания изначально установлен правильно то метка на маховике должна располагаться между средним делением шкалы на корпусе сцепления и предыдущим делением.
Если данное условие не соблюдается, вам необходимо выполнить регулировку зажигания
Чтобы правильно установить момент зажигания, вам надо ослабить гайки, крепящие распределитель зажигания (их три)
Чтобы увеличить угол опережения зажигания, поворачивайте корпус трамблера в «по часовой стрелке» – отметку со знаком «плюс», расположенную на фланце корпуса распределителя зажигания подводим к выступу, сделанному на корпусе привода для вспомогательных агрегатов
Чтобы уменьшить угол, необходимо повернуть корпус распределителя зажигания «против часовой стрелки» — отметку со знаком «минус» подводите к выступу находящемуся на корпусе привода для вспомогательных агрегатов

Регулировка зажигания ваз 2108-21099 на этом закончена.

ВАЗ 2109: ремонт трамблера своими руками

Каковы функции трамблера ваз 2109 и что он представляет собой, возможен ли его ремонт, рассмотрим подробнее.

Автолюбители называют данное устройство распределитель. Основное его предназначение – передача сигнала на коммутатор и распределение искры на свечу. В зависимости от системы зажигания, трамблер выполняет определенные функции, которые не сильно отличаются друг от друга. Главными составляющими элемента являются датчик и распределитель.

Как устроен трамблер ваз с контактной системой?

1. Основными составляющими являются: вал, бегунок, пластинка с грузиками и пружинками для контакта, конденсатор и корректор;
2. Вал представляет собой устройство с объединенными между собой две движущимися деталями, на одной из которых размещены кулачки;
3. Подвижность элемента обеспечивается за счет корректора, собранного из кулачков;
4. Под его вращением происходит расхождение кулачков, в результате чего все пружинки растягиваются, и происходит проворачивание только верхней части по отношению к нижней на нужный угол;
5. Благодаря тяге вакуумное устройствосовмещается с контактной пластинкой и вакуумной трубкой;
6. После открытия дроссельной заслонки происходит разряжение воздуха, приводящее к поворачиванию движущейся контактной пластинки;
7. На поверхности трамблераразмещен конденсатор, который необходим для минимизации искры и увеличения вторичного напряжения;
8. Перераспределением напруги на свечи зажигания занимается бегунок.

Распределитель зажигания с КСЗв

Как устроен трамблер 2109 с бесконтактной системой?

1. Главным отличием является отсутствие в нем каких-либо контактов. Вместо них имеется электрокоммутатор;
2. Датчик холла, установленный в данном типе трамблера, имеет специальную щелку, с одного бока которой размещен магнит, а с другой – полупроводник;
3. На вале имеется устройство, называемое шторкой которая, при движении трамблерапроходящая в прорезь датчика, и закрывающая магнитный поток, направленный к полупроводнику;
4. В это время происходит остановка пропускания тока;
5. Последующее вращение способствует перемещению шторки вырезом мимо датчика, при этом полупроводник находится под действием постоянного магнита и пропускает ток, который перемещается на вывод перераспределителя;
6. Коммутатор проводит открывание или закрывание транзистора, посредством которого соединяется вывод от катушки зажигания с массой.

Устройство распределителя с БСЗ

Трамблер 2109, как и все детали имеет тенденцию ломаться

Какие признаки указывают на неисправность, как поступать в этом случае, и возможна ли замена?

Признаки, указывающие на поломку трамблера и возможный будущий ремонт:

Подергивание авто во время движения;
Отказ силового агрегата от запуска;
Постукивание поршневых пальцев при набирании машиной скорости;
Автомобиль не может набрать нужную скорость;
Топливо расходуется больше положенного.

Что является причиной выхода трамблера ваз 2109 из строя?

Вышел из строя бегунок;
Испорченные контакты;
Нарушение работоспособности датчика;
Поломка подшипников;
Повреждена крышка, имеются трещины на поверхности;
Нарушение контакта в штекере датчика холла.

Для того, чтобы устранить неисправность потребуется замена неисправных запчастей. Ремонт трамблера можно провести как в автомастерской, так и самостоятельно. Первый вариант приемлемее, поскольку только квалифицированный специалист может определить, нужна ли замена деталей или ремонт всего элемента.

Как провести ремонт оборудования самостоятельно?

1. Отсоедините всевозможные проводки, крепления, снимите трамблерпо схеме указанной ниже;
2. Обратите внимание на наличие пятен от гари, повреждения контактов;
3. Полноценно работающий бегунок должен плотно прилегать к оборудованию, иначе, должна быть проведена замена;
4. Оцените степень напряжения пружины, если она слабая или поменяла свой вид – также потребуется замена.

Только правильное определение причин поломки может гарантировать качественный ремонт.

Как провести снятие и установку трамблера на ваз 2109

1. Отсоедините провод с минусовой клеммы аккумулятор;
2. Проведите полное отсоединение всех высоковольтных проводов;
3. Проведите отсоединение троса привода дроссельных заслонок;
4. Открутите все гайки. Это необходимо для того, чтобы снять устройствос кронштейна, который фиксирует провода;
5. Для сохранения начального момента зажигания, сделайте метки на корпусе трамблераи приводе вспомогательных элементов;
6. Вытяните провода из распределителя зажигания. Для этого с помощью отвёртки отогните фиксаторы;
7. Снимите резиновую заглушку, которая размещена в люке картера;
8. Начните прокручивание коленвала до той степени, пока поршень первого цилиндра не будет расположен в ВМТ;
9. После откручивания оставшихся гаек проведите снятие трамблера;
10. Установка и заменаоборудования на ваз проводится в противоположном порядке.

Внимание!
Перед тем, как проводить установку распределителя ВАЗ 2109 на первоначальное место, обратите внимание на положение валика. Устройство должно быть правильно размещено. Контакт бегунка, находящийся снаружи должен быть размешен напротив клеммы первого цилиндра, которая находится на крыше.

Помните о метках и проверке начального момента зажигания.

Трамблер Ваз 2109

В данной статье мы расскажем про устройство, основные неисправности и ремонт трамблера (распределителя зажигания) для автомобиля Ваз 2109, рассмотрим поэтапную замену сальника трамблера и устройство в целом.

Трамблёр Ваз 2109 устройство

1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.

Основная причина выхода из строя трамблера Ваз является износ сальника и в редких случаях валика с центробежным регулятором, для устранения течи масла в датчик Холла рекомендуем произвести замену сальника трамблера Ваз 2109.

Замена сальника трамблера Ваз 2109

Для замены сальника распределителя зажигания требуется снять трамблер (для снятия трамблера необходимо отвернуть два винта крышки трамблера, снять крышку распределителя, отсоедините шланг от вакуум-корректора, установить поршень первого цилиндра в ВМТ, отвернуть три гайки крепления распределителя, после чего его аккуратно снять). Далее разбираем трамблер:

Разборка: Распределитель зажигания Ваз 2109

Снимите бегунок, потянув его вверх.
Снимите пылезащитный экран.
Отверните винт крепления клеммы проводов низкого напряжения.
Выньте клемму из корпуса распределителя.
Разожмите лапки держателя отверткой и выньте провод из держателя.
Отверните два винта крепления опорной пластины датчика Холла.
Снимите стопорное кольцо с штифта опорной пластины.
Отверните два винта крепления вакуум-корректора.
С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.
Снимите вакуум-корректор.
С помощью отвертки приподнимите опорную пластину и снимите ее.
Снимите стопорное кольцо с валика распределителя.
Снимите упорную шайбу с валика распределителя.
Снимите пружинное кольцо, удерживающее штифт крепления муфты.
Подденьте уплотнительное кольцо отверткой и снимите его.
Выбейте штифт крепления муфты с помощью подходящего бородка.
Снимите муфту привода распределителя и регулировочные шайбы.
Выньте валик с центробежным регулятором.
С помощью отвертки снимите две пружины грузиков со стоек.
Снимите ведомую пластину центробежного регулятора с экрана.
Снимите стопорные кольца крепления грузиков.
Снимите оба грузика с осей.
Отверните два винта крепления и снимите датчик Холла с опорной пластины.
Выньте уголек с пружиной из крышки, если его надо заменить.

Примечание
На некоторых трамблерах датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла Ваз 2109 меняется в сборе с опорной пластиной.

Кстати, затрагивая датчик многим будет интересно узнать, как проверить датчик Холла Ваз 2109? При включенном стартере, если на снятой свече зажигания с подключенным проводом зажигания хоть одна искра проскакивает, то датчик Холла требует замены, это самый простой народный способ проверки, можно проверить тестером, но это уже другая история и о ней я расскажу в другой статье.

Сборка и установка трамблера Ваз 2109 производится в той же последовательности что и разборка. Так же при замене сальника трамблера рекомендуем заменить прокладку под №1 на рисунке, проверить состояние кулачков и бегунка, при необходимости почистить контакты образиной шкуркой или надфилем. Далее произвести установку зажигания.

Разборка трамблера ваз 2109 | Хитрости Жизни

Каковы функции трамблера ваз 2109 и что он представляет собой, возможен ли его ремонт, рассмотрим подробнее.

Как устроен трамблер ваз с контактной системой?

1. Основными составляющими являются: вал, бегунок, пластинка с грузиками и пружинками для контакта, конденсатор и корректор;
2. Вал представляет собой устройство с объединенными между собой две движущимися деталями, на одной из которых размещены кулачки;
3. Подвижность элемента обеспечивается за счет корректора, собранного из кулачков;
4. Под его вращением происходит расхождение кулачков, в результате чего все пружинки растягиваются, и происходит проворачивание только верхней части по отношению к нижней на нужный угол;
5. Благодаря тяге вакуумное устройствосовмещается с контактной пластинкой и вакуумной трубкой;
6. После открытия дроссельной заслонки происходит разряжение воздуха, приводящее к поворачиванию движущейся контактной пластинки;
7. На поверхности трамблераразмещен конденсатор, который необходим для минимизации искры и увеличения вторичного напряжения;
8. Перераспределением напруги на свечи зажигания занимается бегунок.

Распределитель зажигания с КСЗв

Как устроен трамблер 2109 с бесконтактной системой?

1. Главным отличием является отсутствие в нем каких-либо контактов. Вместо них имеется электрокоммутатор;
2. Датчик холла, установленный в данном типе трамблера, имеет специальную щелку, с одного бока которой размещен магнит, а с другой – полупроводник;
3. На вале имеется устройство, называемое шторкой которая, при движении трамблерапроходящая в прорезь датчика, и закрывающая магнитный поток, направленный к полупроводнику;
4. В это время происходит остановка пропускания тока;
5. Последующее вращение способствует перемещению шторки вырезом мимо датчика, при этом полупроводник находится под действием постоянного магнита и пропускает ток, который перемещается на вывод перераспределителя;
6. Коммутатор проводит открывание или закрывание транзистора, посредством которого соединяется вывод от катушки зажигания с массой.

Устройство распределителя с БСЗ

Трамблер 2109, как и все детали имеет тенденцию ломаться

Какие признаки указывают на неисправность, как поступать в этом случае, и возможна ли замена?

Признаки, указывающие на поломку трамблера и возможный будущий ремонт:

Подергивание авто во время движения;
Отказ силового агрегата от запуска;
Постукивание поршневых пальцев при набирании машиной скорости;
Автомобиль не может набрать нужную скорость;
Топливо расходуется больше положенного.

Что является причиной выхода трамблера ваз 2109 из строя?

Вышел из строя бегунок;
Испорченные контакты;
Нарушение работоспособности датчика;
Поломка подшипников;
Повреждена крышка, имеются трещины на поверхности;
Нарушение контакта в штекере датчика холла.

Как провести ремонт оборудования самостоятельно?

1. Отсоедините всевозможные проводки, крепления, снимите трамблерпо схеме указанной ниже;
2. Обратите внимание на наличие пятен от гари, повреждения контактов;
3. Полноценно работающий бегунок должен плотно прилегать к оборудованию, иначе, должна быть проведена замена;
4. Оцените степень напряжения пружины, если она слабая или поменяла свой вид – также потребуется замена.

Только правильное определение причин поломки может гарантировать качественный ремонт.

Как провести снятие и установку трамблера на ваз 2109

1. Отсоедините провод с минусовой клеммы аккумулятор;
2. Проведите полное отсоединение всех высоковольтных проводов;
3. Проведите отсоединение троса привода дроссельных заслонок;
4. Открутите все гайки. Это необходимо для того, чтобы снять устройствос кронштейна, который фиксирует провода;
5. Для сохранения начального момента зажигания, сделайте метки на корпусе трамблераи приводе вспомогательных элементов;
6. Вытяните провода из распределителя зажигания. Для этого с помощью отвёртки отогните фиксаторы;
7. Снимите резиновую заглушку, которая размещена в люке картера;
8. Начните прокручивание коленвала до той степени, пока поршень первого цилиндра не будет расположен в ВМТ;
9. После откручивания оставшихся гаек проведите снятие трамблера;
10. Установка и заменаоборудования на ваз проводится в противоположном порядке.

Перед тем, как проводить установку распределителя ВАЗ 2109 на первоначальное место, обратите внимание на положение валика. Устройство должно быть правильно размещено. Контакт бегунка, находящийся снаружи должен быть размешен напротив клеммы первого цилиндра, которая находится на крыше.

Помните о метках и проверке начального момента зажигания.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

Появление трещин на крышке;
Сломанный датчик Холла;
Прогоревший бегунок;
Прогоревшие контакты на крышке;
Разболтанный подшипник, удерживающий датчик Холла;
Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

Расположение агрегата

Регулировка

Есть несколько симптомов, которые на это указывают.

Симптом

Причины

Чрезмерная детонация поршневой системы

Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца

Черный дым из трубы при запуске двигателя

Это говорит о том, что зажигание слишком раннее

Упала мощность двигателя, растет расход топлива

Тут зажигание уже позднее, потому смесь не может полностью сгорать

Двигатель начинает неравномерно работать на холостом ходу

Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

Тахометр;
Шлицевая отвертка;
Стробоскопы;
Гаечный ключ.

Приступаем к работе.

Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Демонтаж

Обесточьте автомобиль, сняв минус с АКБ;
Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
Снимите ваш поврежденный трамблер.

Разборка и ремонт

Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
Снимите пластиковый экран, выполняющий функции пылезащиты.
От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Разборка агрегата

Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.
Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.
Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Проверка наличия повреждений

Под сальником находятся регулировочные шайбы.
Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы.
С вала снимите ведомую пластину вместе с экраном.
Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.
Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

Ремонт распределителя зажигания ваз

Корректная работа трамблера (он же распределитель зажигания) влияет на стабильную работу двигателя, так как распределитель зажигания выполняет контроль подачи искры на свечи, как во время движения, так и в режиме работы на холостых оборотах. Особенно это важно для динамики, при наборе двигателем оборотов.
Основные функции распределителя — это установка (корректировка) момента образования искры, в соответствии с определенными факторами (изменение числа оборотов, нагрузки на двигатель и прочих), а также правильное распределение искры по цилиндрам. Если мотор автомобиля ваз 2109 дергается, автомобиль плохо заводится либо не заводится вообще, возможно требуется ремонт трамблера ваз 2109.
Процесс ремонта не трудный, от вас не требуются знаний автоэлектрика, выявить и устранить неисправность вам поможет наша инструкция.

Устройство и назначение

Рассмотрим сначала общее устройство, назначение и разновидности трамблеров:

Трамблер является частью системы зажигания, и предназначен для регулировки, контроля и передачи электрического сигнала к коммутатору катушки зажигания, распределения искры по свечам зажигания в нужной последовательности (в соответствии с тактом зажигания)
Системы зажигания встречаются двух типов — бесконтактная и контактная (разумеется, есть и другие, только они слабо распространены), распределители соответственно применяются тоже двух типов
Отличаются друг от друга они только конструкцией: наличием контактов (в контактной системе есть прерыватель-распределитель), либо датчиков (в бесконтактной системе датчик-распределитель зажигания)
По основным характеристикам обе системы практически идентичны

Основные детали контактного трамблера ваз 2109

1 — уплотнительное колечко
2 — муфта
3 –специальные регулировочные шайбы
4 — валик с находящимся на нем центробежным регулятором
5 — опорная пластинка
6 – экран, защищающий от пыли
7 — так называемый «бегунок»
8 — сам датчик Холла
9 — шайба стопорная
10 — шайба упорная
11 — корпус распределителя зажигания
12 — вакуум-корректор

Признаки неисправности

Основные признаки, указывающие на неисправность распределителя зажигания:

Автомобиль дергается во время движения
Не заводится двигатель
Стучат поршневые пальцы, когда набираете скорость
Машина набирает скорость медленно
Расход топлива становится больше, чем обычно

Самые распространенные неисправности:

Прогоревший бегунок
Подгоревшие контакты в крышке
Вышел из строя датчик Холла
Разболтался подшипник датчика Холла, либо его заклинило
Появились трещины в крышке
Плохой контакт штекера датчика Холла

Необходима замена неисправных деталей во всех перечисленных случаях, кроме самого последнего.

Попадание масла в распределитель

Рассмотрим такую неисправность, как попадание масла в трамблер на примере реального случая:

Владелец ваз 2109 стал разбирать распределитель зажигания
Сняв крышку, он обнаружил, что уголек стерся и бегунок проржавел
Продолжая разборку, он снял экран и обнаружил, что под ним все покрыто маслом
Тут он проконсультировался со специалистом, и выяснилось следующее: масло проникло в трамблер сквозь сальник хвостовика
Произошло это из-за того, что забилось маленькое отверстие в основании карбюратора
Оно относится к системе вентиляции картера двигателя
В этом случае при холостых оборотах возникло избыточное давление в картере
Этим давлением и выдавило масло через сальник в трамблер
Необходимо прочистить отверстие и все в порядке, однако своими руками это сделать проблематично, лучше обратиться на СТО
Второй причиной попадания масла в трамблер является изношенный сальник
Тут необходима замена сальника

Снятие и установка

Снимаем минусовой провод с клеммы аккумуляторной батареи
Отсоединяем от трамблера высоковольтные провода, а так же вакуумный шланг идущий от вакуум корректора
Находим, держатель троса, идущего к приводу дроссельных заслонок и вынимаем трос из него
Снимаем кронштейн, держащий провода, со шпильками и проводами
Откручиваем гайку для этого (под гайкой есть шайба, не потеряйте ее)
Ставим метки на корпус трамблера и привод вспомогательных устройств. Если этого не сделать, то устанавливая трамблер на место вы уже не сможете сохранить стартовый момент зажигания, придется регулировать его
На распределителе зажигания находится разъем, к которому подсоединяется жгут проводов. Отжимаем фиксатор при помощи отвертки, вытаскиваем провода
В корпусе картера сцепления расположена резиновая заглушка, вытаскиваем ее
Крутим коленчатый вал, пока поршень в первом цилиндре не окажется в верхней мертвой точке
Риска маховика в отверстии совпадет со средним делением на шкале корпуса
Откручиваем гайки, крепящие трамблер и снимаем его
Установку выполняйте в обратной последовательности
Когда устанавливаете распределитель зажигания обратно, проследите, чтобы валик его был повернут таким образом, что наружный контакт бегунка находился напротив клеммы, соответствующей первому цилиндру
Клемма располагается на крышке
Не забудьте так же совместить метки и проверить момент зажигания

Разбираем трамблер

Отсоедините высоковольтные провода и снимите распределитель с автомобиля
Открутив винты крепления, снимите крышку распределителя, снимите бегунок, просто тяните его вверх

Если на нем заметны следы гари, ржавчины на внешнем контакте, либо заметен явный износ, бегунок необходимо заменить
В нормальном состоянии бегунок в идеале плотно прилегает к валику трамблера
Пластинчатая пружина (2 на фото внизу) обеспечивает хороший контакт
Если пружина ослабла, сломалась либо деформировалась — меняем бегунок
Замерьте сопротивление резистора (он обозначен цифрой 3), оно должно составлять 1 кОм
Иначе — установите новый бегунок

Бегунок вид сверху и снизу (1-внешний контакт, 2-пластинчатая пружина, 2-резистор 1 кОм)

Далее снимите пылезащитный экран
Достаньте клемму низкого напряжения, открутив для этого винт ее крепления
При помощи отвертки, разожмите лапки держателя, выньте из него провод
Открутите два винта, крепящих опорную пластинку датчика Холла, снимаем ее

Затем вытащите стопорное кольцо из штифта пластины. Может потребоваться приложить значительные усилия, не беспокойтесь, не сломаете
Теперь открутите два винтика крепления вакуум-корректора
Отверткой выдерните тягу вакуумного корректора со штифта опорной пластинки
Уже можете снять корректор с трамблера полностью

Откручиваем и снимаем вакуум-корректор

Теперь выдерните опорную пластинку (при помощи отвертки)
Внимательно осмотрите втулку пластинки. Если на ней имеются разрывы, задиры, либо заметен износ втулки — вам придется заменить всю пластинку

При помощи отвертки выдергиваем опорную пластинку, проверяем состояние ее втулки

Продолжаем разбирать распределитель зажигания. Снимите стопорное кольцо и упорную шайбу идущую сразу за ним с валика трамблера

Снимаем стопорное колечко

Штифт, крепящий муфту, прижат пружинным кольцом. Снимите его
Когда уплотнительное кольцо потеряло эластичность, порвалось либо слишком истерлось — обязательно меняем его
Чтобы выбить штифт из муфты возьмите бородок либо гвоздь на худой конец. Не бойтесь сильно ударить

Выбиваем штифт из муфты

Когда штифт выбит, снимите муфту привода трамблера, а за ней регулировочные шайбы
Если «слизаны» шипы муфты — то необходима замена ее
Выньте валик и с ним центробежный регулятор (в сборе)

Вынимаем валик в сборе с центробежным регулятором

По обе стороны корпуса распределителя зажигания находятся втулки, внутри которых крутится валик
Осмотрите внимательно, если обнаружили износ, задиры, либо люфт — поменяйте корпус трамблера (вместе со втулками)
Снимите ведомую пластинку с центробежного регулятора

Стаскиваем ведомую пластинку с центробежного регулятора

Проверьте обязательно, свободно ли вращаются на своих осях грузы центробежного регулятора
Если нет, снимите стопорные колечки крепления, затем грузы с осей
Прочистите посадочные отверстия, смажьте их густой смазкой
Если изношен валик, на нем имеются заусенцы либо выбоины — замените его
При необходимости замены самого датчика Холла, открутите два винта и снимите датчик с пластины
Датчик Холла иногда может быть прикреплен при помощи заклепок. Тогда замена его производится вместе с опорной пластинкой
Крышку трамблера необходимо протереть снаружи и изнутри (бензином либо спиртом)
Если крышка имеет трещины, вмятины, пробои, сколы либо контакты ее сильно изношены или окислены — заменяем ее
Внутри крышки контактный уголек должен свободно «ходить». Если уголек имеет сколы, трещины, либо сломана пружинка — его необходимо вынуть из крышки (вместе с пружинкой) и заменить
Сборку трамблера выполняйте в обратной последовательности
Все втулки и валик нужно смазать свежим маслом (моторным), непременно тонким слоем
Прежде чем устанавливать муфту, необходимо выставить бегунок наружным контактом в направлении контакта первого цилиндра, расположенного на крышке
Муфту насаживайте на вал таким образом, чтобы шипы ее совпадали с прорезями, выполненными на распределительном валу

Регулировка зажигания

Проверку и установку угла момента зажигания (оно же опережения зажигания) выполняем на холостом ходу, при обязательном условии, что обороты коленчатого вала не будут превышать 900 об/мин, а так же будут не ниже 820-830об/мин
Угол самого момента зажигания варьируется в пределах от нуля до одного градуса от ВМТ (верхней мертвой точки). Если момент зажигания изначально установлен неправильно, мотор перегревается, теряет мощность, в нем возникает детонация, регулирующаяся датчиком детонации (разрушающая маслосъемные и компрессионные кольца) и возрастает расход бензина
Регулировка момента зажигания выполняется по шкале, находящейся в люке корпуса сцепления (при снятой резиновой заглушке) и по метке, расположенной на маховике.
Когда метка на маховике совпадает со средним делением (вырезом) на шкале, тогда поршни цилиндров первого и четвертого будут стоять в ВМТ (верхней мертвой точке). Одна отметка деления на шкале равняется одному градусу поворота коленчатого вала

Шкала на корпусе сцепления и метка на маховике

Переходим к процессу регулировки:

Отсоедините от вакуум–корректора его вакуумный шланг
Подсоедините зажим «+» стробоскопа к клемме «+» на аккумуляторе – которым проверяется момент зажигания
Затем подсоедините зажим «массы» (он же минус) стробоскопа к клемме «минус» аккумулятора
Выньте наконечник высоковольтного провода из гнезда первого цилиндра от крышки распределителя, и вставьте датчик от стробоскопа в гнездо, в то из которого мы вынули наконечник. Затем, подсоедините высоковольтный провод первого цилиндра уже к датчику.
Выньте из лючка корпуса сцепления резиновую заглушку
Заведите мотор и направьте мигающую индикацию стробоскопа в люк корпуса сцепления
При мигании света стробоскопа, метка на маховике кажется неподвижной визуально. Если на вашем автомобиле момент зажигания изначально установлен правильно то метка на маховике должна располагаться между средним делением шкалы на корпусе сцепления и предыдущим делением.
Если данное условие не соблюдается, вам необходимо выполнить регулировку зажигания
Чтобы правильно установить момент зажигания, вам надо ослабить гайки, крепящие распределитель зажигания (их три)
Чтобы увеличить угол опережения зажигания, поворачивайте корпус трамблера в «по часовой стрелке» – отметку со знаком «плюс», расположенную на фланце корпуса распределителя зажигания подводим к выступу, сделанному на корпусе привода для вспомогательных агрегатов
Чтобы уменьшить угол, необходимо повернуть корпус распределителя зажигания «против часовой стрелки» — отметку со знаком «минус» подводите к выступу находящемуся на корпусе привода для вспомогательных агрегатов

Регулировка зажигания ваз 2108-21099 на этом закончена.

Установка трамблера Ваз 2109 | Автомобильный справочник.

Новые авто, аккумуляторы, двигатели, мотоциклы

Производитель транспортных средств ВАЗ 2109 оснащает их 4-искровым трамблером с датчиком Холла, а также интегрированными центробежным и вакуумным регуляторами опережения зажигания.

Правильное функционирование трамблера влияет на подачу искры на свечи во время езды, а также на холостом ходу.

В особенности это касается того времени, когда мотор набирает обороты. Трамблер предназначен для выполнения следующих функций:

Выбор момента формирования искры с учетом первоначальной его установки, нагрузки на силовой агрегат, а также количества оборотов коленчатого вала.

Распределение искры по цилиндрам с учетом их функционирования.

Замена трамблера

Прежде чем приступить к разборке трамблера, необходимо запомнить, что все провода должны быть установлены в порядке работы цилиндров. Для этого на крышке имеется обозначение 1, что показывает место подключения первого цилиндра.

После этого провода надо устанавливать в направлении против стрелки часов (если смотреть со стороны расширительного бачка, содержащего антифриз).

Для того чтобы произвести замену бегунка и крышки распределителя зажигания, не нужно снимать весь трамблер. Сперва нужно вынуть все провода из крышки. После этого откручиваем пару крепежных винтов крышки и снимаем её.

Бегунок можно снять после того, как вы потяните его в направлении расширительного бачка. Бегунок надо устанавливать лишь в единой позиции, когда прорезь на валу расположена в ту сторону, что является противоположной стороне от контакта. Часто требуется ремонт трамблера ваз.

Затем необходимо отсоединить электрический разъем в нижней части и шланг от вакуума регулятора, что позволит нам снять крышку. Откручиваем три гайки, которыми крепится трамблер и снимаем его.

Датчик распределитель имеет специальное уплотнительное кольцо из резины, которое также надо снять, поддев с помощью отвертки. После этого можно снимать защитный экран. Откручиваем крепежные винты держателя переднего подшипника, а также винт, который крепит разъем. После этого можно снять сам разъем.

Тех, кого интересует надежный автоломбард в Москве, рекомендуем веб-ресурс angel-auto.com.

Установка трамблера

Следующий шаг – снятие стопорной шайбы регулятора, после чего нужно открутить крепежные винты. Затем можно отсоединить вакуумный регулятор. Снять датчик Холла, а также держатель переднего подшипника.

После этого надо разобрать узел, чтобы произвести замену сальника либо центробежного регулятора. Пружину можно снять, предварительно поддев её с помощью отвертки.

Берем стержень диаметром 2,5 миллиметра и применяем его для того, чтобы выбить штифт. Далее нужно снять муфту и шайбы регулировки. Необходимо чтобы они обеспечивали беспрепятственное осевое движение валика, но ход не должен превышать 0,35 мм.

Вытаскиваем центробежный регулятор, после чего надо выбить сальник через пару отверстий в корпусе. Новый сальник можно запрессовать с помощью отрезка трубы подходящего диаметра. После этого надо установить на сальник шайбу и закернить её. Теперь надо собрать трамблер в последовательности, обратной разборке.

1.03.2013

Как отремонтировать трамблер

Трамблер это сокращенное название прерывателя распределителя, который служит для распределения электрического тока высокого напряжения по свечам зажигания.

Как отремонтировать трамблер ВАЗ

Трамблер или прерыватель распределитель довольно сложное устройство и этим доставляет много хлопот владельцу автомобиля. Трамблер устанавливается на карбюраторные двигатели автомобилей. Мы сейчас рассмотрим, как ремонтировать трамблер ВАЗ самому и что для этого необходимо.

Ремонт трамблера автомобиля ВАЗ, как правило, заключается в замене изношенных деталей устройства.

Чем ремонтируют трамблер?

Торцовые ключи на «7», на «10» и на «13»;
Две крестовые отвертки;
Специальный набор плоских щупов;
Молоток;
Специальные оправки, предназначенные для выпрессовки и запрессовки подшипников трамблера;
Пинцет.

Для начала необходимо вывернуть 2 винта крепления ротора прерывателя распределителя к опорной пластине с регулятора опережения зажигания, затем снимаем ротор трамблера.

Перед тем, как все снимать, необходимо поставить метки на пружины и грузики трамблера, это облегчит вам задачу сборки трамблера (прерывателя распределителя). С помощью отвертки снимите пружины центробежного регулятора трамблера.

Затем надо отвернуть гайку крепления наконечников проводов конденсатора и катушки зажигания. Снимите конденсатор трамблера, вывернув винт крепления. Сначала выверните вин для крепления провода подвижного контакта, а затем необходимо снять изоляцию, после чего снимаем изолирующую и металлическую шайбы.

С оси контактной группы необходимо снять подвижной контакт, затем стопорную шайбу крепления тяги вакуумника с подвижной оси распределителя.

Снимите тягу вакуумного регулятора трамблера, которая находится на оси подвижной пластины трамблера.

После чего вынимаем вал трамблера из корпуса и отворачиваем два винта крепления пластин подшипника.

В корпусе находим подвижную пластину и подшипник, вынимаем их. Проверяем состояние вала трамблера. Обследуем на износ валик трамблера и надо учесть тот факт, что значительный износ, как вала, так и кулачков валика не допускается.

Берем прибор для измерения емкостей с помощью, которого проверяем конденсатор. Емкость конденсатора трамблера в пределах нормы должна быть 20-25 мкФ.

Далее проверяем техническое состояние диафрагмы вакуумника. Проверка диафрагмы проводится нажатием тяги и заглушкой штуцера. При этом диафрагма должна удерживать тягу.

Проследите за тем, чтобы контакты прерывателя были чистыми, без следов грязи, если таковы есть зачистите и промойте контакты спиртом.

Если втулка корпуса трамблера износилась, замените ее. Втулку корпуса еще называют подшипником. Для выпрессовки и запрессовки подшипника корпуса используют оправки.

Сборку производить в обратном порядке разборки, учитывая все нюансы и особенности.

Зазор между контактами прерывателя должен находиться в пределах 0,35-0,45 мм. В случае несовпадения отрегулируйте зазор между контактами прерывателя.

Смажьте фильц и шлицевую часть валика трамблера моторным маслом.

Увеличьте мощность карбюраторного двигателя.

В процессе эксплуатации прочность установки вашего автомобиля будет все больше и больше. В определенный момент появится необходимость в капитальном ремонте (CR). Если все необходимые работы проводить регулярно, мотор спокойно проработает до 100 000 — 150 000 км пробега без «капителей». В противном случае пробег до кр существенно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифовку коленвала, фрезерование головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Сервис для этого потребует поистине Драконьего гонорара. А если ваша машина — иномарка, то лучше повернуть на сотку. Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как самостоятельно провести обводку двигателя ВАЗ 2109.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужна ли CR мотору вашего автомобиля.Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественной. Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально. Опишем факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капремонтом, не совсем верно. Действительно, при регулярном обслуживании заменялись фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. Д. — тогда шестизначная цифра на одометре может указывать на то, что мотор дошел до «рассыпания», но не всегда.Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию. Владелец автомобиля безответственно относится к его сервису. Что не ведется, машина эксплуатируется в неоптимальном режиме (например, участвует в гоночных гонках, но не подготовлена к ним). Очевидно, двигатель в этом случае очень быстро придется ремонтировать.

Когда проводить капремонт двигателя

Теперь разбираемся в знаках, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла. Если утечки нет, но ее нужно регулярно доливать, значит, происходит сильный износ поршневых колец. Кроме того, вероятно, свой ресурс выработали направляющие втулки и крышки для сбора нефти.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то возникает подозрение на срочную проверку его состояния. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на место манометр (конечно, мотор при этой процедуре должен работать).Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Вероятно, подшипники или гидронасосы сильно изношены.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если сразу 2-3 из них появятся, это скорее всего говорит о необходимости мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделали диагностику, возможно, вам просто нужно изменить какую-либо часть (-ы) или настроить двигатель. Безрезультатно? Что ж, нужно сделать кап ремонт.

Двигатель капитального ремонта предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и привозят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шек коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные подшипники. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт / замена опорных плит, клапанов, возвратных пружин и т. Д.

В ходе капитального ремонта, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — генератор, форсунка, бензонасос, термостат и т. Д.При необходимости отремонтируйте их или замените на новые.

После завершения капитального ремонта мотор должен работать Как новый и безотказный 100 000 — 150 000 км . Тогда беги, при условии регулярной казни.

Перед запуском агрегата CR запишите свой план действий. В первую очередь разберитесь с процедурами, которые вы будете выполнять сами, а которые оставят мастерам. Затем определитесь с местом, где можно отремонтировать.Идеальный вариант — собственный гараж с ямой. Если нет, снимите подходящую комнату или обратитесь к знакомому, у которого есть такой гараж. Также обзаведитесь маховиком с цепным приводом и несколькими стропами для фиксации товаров (с их помощью вы снимете блок двигателя). Еще понадобится то, что вы будете устанавливать блок, например поддон или шину подходящего размера.

Только теперь вы можете снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — ходите в автомагазин по ходу работы.С техникой торопиться тоже не стоит — при детальном рассмотрении некоторых деталей, например, коленвала, лучше будет заменить новым или восстановленным. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й пакет (то есть это блок цилиндров и сборка GBC, а навесной нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор вечером после работы.

Как собрать двигатель на ВАЗ 2109

Итак, сначала слейте рабочую жидкость, снимите навесное оборудование, бачки, радиатор и т. Д., Затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью ремня и тали, надев его на шину или поддон. Далее снимаем головку блока и CSM. Не забудьте отметить, где стояли вкладыши и крышки подшипников, это вам в дальнейшем пригодится. На этом все, теперь можно приступать к ремонту и замене деталей, а затем к сборке.Выполните эти процедуры в следующей последовательности:

Сделайте бракованные детали: те, которые можно установить обратно, почистить, а ресурс заменить новыми.

Если блок цилиндров остается старым, очистите его от загрязнений. Особое внимание уделяется пазам и опорам, куда будет установлен коленчатый вал.
Установить в станину облицовочного блока. Делайте это в строгом соответствии с ранее сделанными отметками! На каждой подкладке есть усы — убедитесь, что они входят в ложе кровати.

Установить предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены в сторону колебаний вала.

Белое кольцо из сталимнии, установить среднюю станину с лицевой стороны, а еще одно кольцо — с обратной стороны.

Проследить, чтобы полукольца не выступали за концы станины (они должны доходить до них).
Теперь устанавливаем вкладыши в крышки коренных подшипников. Сосредоточьтесь на сделанной вами этикетке. Сменить вкладыши поменять нельзя! Следите за тем, чтобы допуски вошли в пазы на крышках.

Установить крышки коренных подшипников. В этом случае вам помогут и ваши ярлыки, и фабрика: они есть на каждой крышке, а на 2-й и 5-й из них по 2 шт.
Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не скручивайте, потому что нужно откладывать их строго в определенном порядке (см. Изображение ниже).

Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (а зачастую и дешевле) приобрести новое.
Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).

Селите специальную оправку поршневых колец, затем вставьте поршневой узел со штоком без нижней крышки в цилиндр. Здесь важно соблюдать метки: на новом поршне они будут заводскими, на старом — сделанными вами («родные» метки, как правило, уже не видны).

Установить шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

Теперь вы можете установить нижние крышки шатунов и закрепить их. Помните, что места крышки поменять нельзя! У каждой крышки свой стержень.
Установить датчик давления масла и другие оставшиеся детали.

Самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с Джи-би-си на фотографиях, его проверка показала, что он подвергался фрумерации и не слишком высокого качества. В результате характерные риски остались на поверхности той детали, через которую протекал Тосол в масляный канал, а затем стекла в Картере.

В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, и Тосол больше не будет попадать в масло.

А теперь пора научиться разбирать головку блока цилиндров на ВАЗ 2109. Сначала снимаем коромысло вместе с пружинами.

Внимательно осмотрите плоскость зажима коромысла. На фото красной стрелкой отмечен самолет, который постепенно крутится по мере износа. Если Рокер стоял наклонно, это указывает на необходимость отрегулировать зазор между ним и деревом синхронизации. Коромысло стояло с наклоном относительно вала? Значит, он изношен, а потому, если вы планируете заменить клапан на новый, проделайте то же самое с коромыслами.

Тогда посмотрите в колодцы, в которых ходят толкатели. Когда гильза направляющего клапана сильно изношена, а машина эксплуатируется с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего лунки из круглых превращаются в овальные. На рисках хорошо видно, что на фото указывают красные стрелки. Новые направляющие устанавливать в этом случае бесполезно — они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового GBC, но в этом случае его удалось исправить обработкой на расточном станке с последующим запрессовкой бронзовых гильз.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. Если она повреждена, такую деталь лучше заменить на новую, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно крутить, а откручивать еще труднее.

Это завершено на этой головке блока. Положите все снятые вами детали и, конечно же, не забудьте приобрести новую прокладку GBC.

Сразу хочу сказать, что подавляющая часть работы, связанная с надоевшим GBC, не будет выполнять ее самостоятельно.Для этого вам понадобится специальное оборудование и навыки работы на нем. Если он есть у всех, дерзайте, а в случае их отсутствия поищите специалиста.

В большинстве случаев вам нужно только снять головку, передать ее мастеру, а затем забрать и установить обратно.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс обслуживания и редко выходят из строя раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются.Лишь изредка проводятся вмешательства, относящиеся к категории текущего ремонта. Например, это пайка или заваривание дыры в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец хочет изготовить расточку GBC не для ремонта, а для увеличения мощности мотора. Такая операция называется ковкой. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности.Правильный форсинг всегда рассчитывается заранее теоретически, потому что существует слишком большой риск культивирования блока и головы, и в конечном итоге они могут разрушиться.

Что такое расточный блок цилиндров на ВАЗ 2109

Скорее всего, вы не будете заниматься занудой — вы просто возьмете предмет, а потом скажут, когда можно будет забрать. Но расширить кругозор, узнать в общих чертах всю технологию не помешает.

Расточка блока — это процедура увеличения посадочного гнезда под гильзы цилиндров. Естественно, рукава нужны уже не оригинального, а ремонтного размера. Вам крайне важно знать размер этих рукавов и сообщить специалисту, под какой ремкомплект нужно сделать расточку. Все необходимые измерения баллонов можно провести самостоятельно, но для этого вам понадобится нутрометр.

Сама операция выполняется на специальной машине с небольшой скоростью. Это очень важно, потому что необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило: мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе данных. Так действует раскладывающая кровать Vala ..

Также следует отметить, что при растачивании необходимо оставлять припуск (бракованный верхний слой). Его толщина должна быть очень небольшой — от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не поворачивалась в процессе хонингования.

Что касается хонингования, эта операция должна выполняться после расточного блока. Она выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можно собирать силовую установку обратно. После завершения сборки и заправки новых рабочих жидкостей не забудьте отрегулировать клапан.На этом капитальный ремонт двигателя ВАЗ 2109 окончен. До новых встреч на страницах нашего сайта!

12.04.2017

ВАЗ 2109 (Лада Самара), народ — девятка, пятидверный хэтчбек, продолжатель модельного ряда SAMARA.Он был разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Автомобиль получил широкую популярность благодаря стремительной конструкции, неплохому по тем временам мотору и практичному пятидверному кузову. Все это помноженное на невысокую стоимость, а также широкий выбор запчастей сделали ВАЗ 2109 очень привлекательным. Эта привлекательность передалась его последователю ВАЗ 2114. В противовесе восьмерке на двигателях 2109 серийно стояла форсунка (силовой агрегат 2111).

Помимо инжектора на 2109 был установлен карбюратор рабочим объемом 1,1 л, 1,3 л и 1,5 л. Такие двигатели можно увидеть, если посмотреть на капот 2108.

В статье мы рассматриваем Сами двигатели для ВАЗ 2109, их характеристики и недостатки.

Двигатель ВАЗ 2108.

Двигатель 1,3 является базовым для восьмерки, он был разработан с нуля, и у них есть конструктив с двигателем 21011 1,3 л. Нет ничего общего.Этот двигатель стал основой для создания силовых агрегатов для установки на семейство Самара рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхнее расположение распределительного вала. Ремень ГРМ используется в приводе ГРМ.

Что касается ресурса, то двигатель правильно скажет, что аккуратная и бесшумная эксплуатация, правильное и постоянное обслуживание превысит официальные 120 тыс. Км, а ресурс может составить 180-200 тыс. Км.

Недостатки двигателя

Из минусов чаще всего отмечают следующие. Детали системы охлаждения разбираются довольно быстро. При частой замене потребуется масляный фильтр и регулировка клапана. Часто возникают утечки масла, из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

При обрыве ремня ГРМ могут погнуться клапана.Также со временем могут возникнуть проблемы с зажиганием и триммером двигателя. Кроме того, из-за проблем с зажиганием двигатель может взорваться. Другой причиной этого может быть низкокачественное некачественное топливо. О детонации говорит черный дым, выходящий из выхлопной трубы и потеря мощности.

Двигатель ВАЗ 21081.

Двигатель ВАЗ 21081 1,1 л. Является аналогом силового агрегата 2108 1.3. Однако у него меньший размер коленчатого вала и, как следствие, пониженное тяговое усилие. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала и ремень в приводе ГРМ.По ресурсу, обеспечивающему аккуратную работу и качественное обслуживание, можно рассчитывать на официальные 125 тыс. Км.

Разница между 21081 и 2108 связана с уменьшенным ходом поршня и в результате уменьшенного рабочего объема. К тому же разница меньше по сравнению с блоком цилиндров 2108.

Недостатки двигателя

Двигатель ВАЗ 081 — редкость, так как такие двигатели идут на экспорт. Наверное, это к лучшему, так как это откровенно бесшумный агрегат.Также следует помнить, что в случае поломки ремня ГРМ двигатель может погнуть клапана. Двигатель ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Lada, он стал основой для 16 клапанных двигателей 2112, 124, 126 для приоры, 127, 114, 116, 194 для калины.

Замена данного двигателя Это собственная версия инжекторного типа. ВАЗ 2108 1,5 л. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала.Ремень используется в приводе ГРМ, при отключении клапанного двигателя клапанный двигатель не давится.

Недостатки двигателя

Если говорить о слабых местах Движка, то нужно отметить следующее. Надо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Требуется частая замена Масляный фильтр и регулировка клапана. Часто возникают утечки масла, из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

Крепление приемной выхлопной трубы можно катать, т. К. Используются стальные, а не латунные гайки. Кроме того, двигатель может стучать, это говорит о необходимости регулировки клапанов. Двигатель может подсказать, и в этом случае причину нужно искать в клапанах, засорении карбюратора или неисправной электрике.

Двигатель 2114/2111

Двигатель ВАЗ 2111, который популярен у 2114, в целом — это восемьдесят третий двигатель. Однако в отличие от 21083 на 2114 используется инжектор, а не карбюратор.К тому же для 2114 наличие плавающей тяги и еще одного распредвала. Наконец, 2114 обладает большей мощностью. Двигатель ВАЗ 2114 1,5 л. В ряду инжектор, с четырьмя цилиндрами, имеет верхнее расположение распредвала, в приводе TRG используется ремень ГРМ. При этом при разрезании ремня клапанный двигатель не давит.

Недостатки двигателя

По недостаткам отмечены следующие. Требуется регулировка клапана, детали системы охлаждения быстро заводятся, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливного насоса и датчика распределителя.Может сломаться крепление выхлопной трубы, так как используются стальные, а не латунные гайки. К тому же часто начинает плавать. Может двигатель сказал. Часто двигатель не прогревается до желаемой рабочей температуры. Проблема, скорее всего, в термостате. Кроме того, двигатель может стучать и шуметь, как правило, из-за нерегулируемых клапанов.

Двигатель				ВАЗ 2114/2111
Года выпуска				1994 — наши дни
Материал блока цилиндров
Система снабжения	карбюратор	карбюратор	карбюратор	инжектор

Количество цилиндров
Клапаны на цилиндре
Ход поршня
Диаметр цилиндра
Степень сжатия
Объем двигателя	1295 см.Куб	1100 см. Куб	1499 см. Куб	1499 см. Куб
Мощность двигателя	64 л.с. / 5600 об.мин.	54 л.с. / 5600 об.мин.	73 л.с. / 5600 об.мин.	78 л.с. / 5400 об.мин.
Момент	95 нм / 3400 ВКЛ. Мин.	79НМ / 3600 ОБР	106 Нм / 3600 об.Мин.	116 Нм / 3000 об. Мин.

Расход топлива



Расход масла
Габаритные размеры двигателя (ДХШВ), мм
Масса двигателя
Моторное масло	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.
Сколько моторного масла
При замене заливка

по заводски
на практике	до 200 тыс. Км		до 250 тыс. Км	до 250 тыс. Км

потенциал
без потери ресурса
Двигатель был установлен	ВАЗ 2108. ВАЗ 2109. ВАЗ 21099.	ВАЗ 21081. ВАЗ 21091.	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 2110. ВАЗ 21111 ВАЗ 2115.	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 21102. ВАЗ 2111. ВАЗ 21122. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115.

Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

С приходом осени автомобилисты остро встают перед чистотой автомобиля.Дождь и грязь заставили владельцев автомобилей стать частыми посетителями автомойки. Не у всех есть возможность так часто мыть машины, а также место для проведения процедуры, поэтому содержат несколько простых способов чистоты надолго.

Специальное средство для очков. Чистый автомобиль можно обработать специальными средствами, такими как водоотталкивающие средства и так называемый «антилифт» для автомобильных стекол. После применения оборудования стекла не будут загрязняться, и дождевая вода не задерживается на них, капельки уносятся ветром.

Инструмент для кузова автомобиля. Для защиты тела от грязи стоит обратить внимание на специальные средства, например, воск полролол, помогающий улучшить водоотталкивающие свойства металла. Конструкция достаточно проста в обращении:

Машина вымыта и обезжирена, но нужно использовать не агрессивную
Полирол наносится на кузов автомобиля мягкой тканью или губкой.
Дать высохнуть
Потом воск протереть тряпкой из микрофибры выложить

Таким образом можно подготовить машину к осеннему сезону, а также надолго сохранить ее в чистоте, избежать лишних отходов на мытье.

Результат. Осенью водители хотят содержать машины в чистоте, ведь не у всех есть возможность часто посещать автомойку или чистить автомобили от грязи. Однако существуют специальные средства, помогающие сохранять в чистоте стекло и корпус.

Среди самых популярных с осенней погодой можно назвать водоотталкивающие растворы и восковые политеры для автомобильных покрытий.

Легендарный внедорожник. Land Rover. Defender получил новое обновление, которое торжественно представили лидеры бренда.

Но, несмотря на незначительные изменения, серьезных нововведений автомобилисты не увидели. Именно поэтому яркий поклонник марки, миллиардер Джим Рэтклифф, являющийся владельцем компании Ineos, решил разработать собственный внедорожник, который получит все необходимые опции.

Будущий внедорожник-миллиардер, стиль которого позаимствован у британских производителей, получит имя GRENADIER.

Автомобильные инженеры им. Ленкома построила Лимузин «Юрий Долгорукий».В основу этой модели был заложен Москвич-2141. Колесная база этого автомобиля «растянута» на 20 см. В салоне за счет этого стало просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом Renault на 116 л.с.

Третий лимузин был создан Горьковским автомобильным заводом в Содружестве с ателье AST Crowford Hill. Данная модель собрана на расширенной базе данных из узлов модели ГАЗ-3102. В отделке этого лимузина использована кожа, полированное дерево.

Автомобиль также был оборудован кондиционером, мультимедийной системой и шторками. Стоила такая модель баснословные по тем временам 40 000 долларов (сейчас — около 2 576 510 рублей).

А какие неизвестные разработки тех времен вам известны? Напишите в комментариях.

Наверняка каждый любитель быстрой езды мечтает о мощной машине с хорошей динамикой. Что делать, когда средств на покупку новой машины с желаемыми техническими характеристиками нет? Лучшее решение в сложившейся ситуации — форсирование двигателя.Этот вид тюнинга часто применяется для автомобилей отечественного производства, например, для ВАЗ 2109. Данная модернизация предполагает раскрытие всего потенциала двигателя: позволяет улучшить показатели мотора за счет снижения потерь энергии на процент ДВК.

Способы принуждения

В большинстве случаев достижение требуемых показателей достигается за счет увеличения объема двигателя автомобиля. Для выполнения задачи такого плана существует несколько вариантов:

Первый подразумевает увеличение диаметра блока цилиндров под больший диаметр поршня путем расточки. Его называют «Народным» из-за его невысокой стоимости, ведь в этом случае все, что требует затрат, — это купить комплект поршней и колес, а также оплатить услуги токарной обработки.

Первый вариант — расточка

Второй — замена заводского коленвала на другой, отличающийся более увеличенным радиусом кривошипа и, как следствие, большим ходом поршня и большим объемом. Стоимость его намного выше, чем у первого способа, так как необходимо потратить на коленвал, комплект поршней, подходящих к новому коленвалу (так как блок цилиндров имеет определенные ограничения), специальные кольца для поршней.Кроме того, также необходимо будет оплатить работы по растачиванию блока.

Пример замены стокового коленвала

Для многих удивляет тот факт, что увеличенный объем мотора «Девятки» не всегда является самым выгодным методом форсирования. В некоторых ситуациях (все зависит от того, каким в конечном итоге должен быть двигатель) намного проще и эффективнее доработать головку блока цилиндров (ГБЦ), после чего устанавливается правый распредвал. Такой вид формовки также позволит добиться увеличения силовых показателей силового агрегата.

Конечно, для максимального раскрытия всех возможностей и резервов распредвала достаточно серьезная доработка GBC, которая может коснуться рецепта седел и установки клапанов с большим диаметром. Например, двигатели, для которых характерно наличие восьми клапанов, подойдут к аналогичным деталям от BMW, а шестнадцати танковым моторам — комплектующим от Opel и Volkswagen. В этом случае нельзя упускать из виду впускные / выпускные каналы, предназначенные для циркуляции топливно-ветровой смеси — они тоже требуют доработки.Их усовершенствование подразумевает увеличение диаметра сечения до предельных размеров путем внутренней полировки.

Технические характеристики Блок цилиндров ВАЗ 2109, как и другие комплектующие, накладывают свой отпечаток на общие показатели Мотор. Конечно, можно более подробно изучить влияние типов и форм поршней, веса коленчатых валов и многого другого, что так или иначе отображается при работе двигателя, но эта статья не об этом.

Особое влияние на работу ДВС оказывают следующие характеристики: отношение длины штока к ходу поршня и размеры коленчатого вала (диаметр) коленчатого вала.

Важность вышеуказанных параметров обусловлена тем, что двигатель по сути представляет собой насос, который перекачивает определенное количество смеси в течение определенного периода времени. Об этих характеристиках и пойдет речь дальше.

Влияние величины R / S на ВАЗ 2109

Отношение длины штока к ходу поршня обозначается как R / S, и его преобразование относится к числу серьезных и ответственных. Во многих источниках отмечалось, что показатель R / S равен 1.75.

Соотношение таблицы

Показатели, отличающиеся от этого значения, влияют на работу ДВС:

Р / С сверх нормы. К его несомненным «достоинствам» можно отнести способность поршня дольше находиться в положении верхней мертвой точки (NTC). Он обеспечивает отличное сгорание топливных смесей, а именно: полное сгорание топлива, повышение давления на поршень после НМТ и температуры в камере, где сгорание происходит сгоранием.В результате получается хороший крутящий момент на высоких оборотах и снижается трение в паре «поршень-цилиндр» за счет длинного шатуна, что важно для рабочего хода поршня. В этом случае мотор, собранный с количеством R / S, превышающим норму, из-за уменьшения расхода воздуха не может обеспечить правильное наполнение цилиндров при работе на малой и средней скорости вращения коленчатого вала. Это существенный «минус», но, к сожалению, не единственный. Из-за высокой температуры камеры сгорания и длительного нахождения поршня в НК появляется большой риск детонации;

Р / С ниже нормы.Преимуществами этого положения являются превосходная скорость заполнения цилиндров на роликах коленчатого вала среднего и малого диаметра, благодаря тому, что движение поршня от VTC происходит быстрее, в результате чего быстро происходит разгрузка. Увеличение скорости смеси, состоящей из топлива и воздуха, положительно отражается на ее качестве: она становится более однородной, что способствует лучшему горению. Таких показателей добиться намного проще, так как требования к такой доработке существенно отличаются от двигателей с высоким R / s.Индикатор Low R / S означает, что шатун имеет большой угол наклона, соответственно, усилие на поршень будет прикладываться в горизонтальной плоскости. В результате это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ в комплектации двигателей отдает предпочтение шатунам длиной 121 мм, обеспечивая оптимальные показатели. В отличие от них, в тюнерах с коленчатым валом с большим радиусом кривошипа используются более длинные шатуны (129 132 мм).Правда, стоимость их значительно выше стандартных изделий.

Некоторых водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099. Обычно такая мысль навещает автомобилистов, желающих провести тюнинг своего автомобиля. Все дело в том, что моторы, которые устанавливаются на эти модели, были разработаны еще в 70-х годах прошлого века, а сейчас несколько устарели. В этом плане они практически не эффективны по сравнению с более современными автомобилями. Для многих ценителей этих моделей наиболее эффективным способом является установка мотора от иномарки, благо двигателей, которые можно установить на этот автомобиль с минимальной переделкой.

На что обратить внимание?

Какой двигатель можно поставить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует разобраться с юридическими и некоторыми техническими особенностями данной работы. В последнее время мотор считается обычной деталью, поэтому на его замену особых документов не требуется. Но, покупая машину со сменным двигателем, лучше запросить у предыдущего владельца документы, иначе есть риск, что с гениальной машины сняли агрегат.В этом случае вы можете связать некоторые проблемы. Хотя, случаев осмотра двигателей не так уж и много (например, когда место заканчивается в ПТС), поэтому можно не обращать внимание на этот фактор на этот фактор.

С другой стороны, может быть вам приятного в этом будет мало.

Более сложный вопрос — это необходимость выбора двигателя подходящего к 2109. В первую очередь следует ориентироваться на габариты мотора. Помещение насосного отделения здесь не слишком велико, поэтому это одно из основных условий выбора агрегата.Также обратите внимание на возможность установки двигателя. Желательно подбирать варианты с перекрестным расположением, это минимизирует работы по подгоночной части.

Особенности доработки

Самым большим неудобством при замене двигателя на более совершенный, является необходимость произвести регулировку электрики. В частности, проблема возникает с более совершенными моторами от иномарок, в первую очередь, это связано с наличием большого количества датчиков и более точной системы управления двигателем.Поэтому вам обязательно понадобится помощь разобравшегося в электрике человека.

При установке более мощного двигателя следует доработать тормозную систему . Это позволит избежать проблем. Также значительно повысится безопасность передвижения на машине. Не забывайте про радиатор, он должен соответствовать мощности нового агрегата, иначе вы будете получать исправно, что значительно снизит его ресурс.

Какие моторы можно поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет выбирать с минимальными временными затратами.Рассмотрим самые популярные варианты у наших автомобилистов:

Часто драйверы ограничиваются установкой 16-ти клапанного мотора, который можно использовать как топливный газ. Это позволяет значительно снизить затраты на заправку автомобиля. Учтите, что установка такого двигателя, а также ГБО возможна только на специализированных СТО, иначе можно получить серьезный штраф;
Если у вас простой карбюраторный моторчик, можно просто более совершенный вариант впрыска.Так вы избежите проблем при установке двигателя, единственное, что вам нужно сделать, это поставить блок управления, и датчики к нему правильно подключены. Многие водители производят замену с коробкой передач;
от приоры или 2112 . По сути, у этих машин один и тот же двигатель, но немного доработанный. Таким образом, сложностей с установкой возникнуть не должно. Эти моторы более экономичны, что быстро окупает затраты на установку. При этом стоимость такой замены будет минимальной;
Хонда Цивик 1.5 литра образца 91-95 гг. Эти двигатели отлично разместились под капотом «девятки». При этом сложностей с примеркой застежек практически не возникает. В результате вы получите более качественный силовой агрегат;
Mitsubishi Lanser. . Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. У этого силового агрегата отличная динамика. Для установки придется немного изменить крепеж мотора, а также обратить внимание на тормозную систему;
Моторы производства Опель .Сюда можно взять практически любой двигатель, установленный на Вектре. Эти силовые агрегаты, конечно, достаточно старые, но при этом более мощные и надежные, чем вазовские оригиналы. Качество сборки здесь достаточно высокое. При этом стоимость относительно невысока, что часто оказывается одним из основных факторов при выборе;
Фольксваген Гольф. или Passat. , Моторы этих машин, выпущенных в 90-е, отлично подходят для вашей «девятки».Придется произвести переделки, но они минимальные. В результате вы получите мотор настоящего немецкого качества;
Hyundai Accent. Да, от этого корейского автомобиля можно установить силовой агрегат. Обратите внимание, что он довольно мощный. Придется ставить коробку от нее, так как родная не справится с повышенной нагрузкой;
Двигатели Fiat. . Эти агрегаты хорошо сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров.Лучше применять версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты на разборке;
Audi A80 и A4 . Эти немецкие моторы тоже при определенном желании могут быть установлены на 2109. Двигатели качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом. Так вы гарантированно избежите проблем;
Mazda 626. . Отличный мотор, довольно мощный.Прекрасно выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта во время эксплуатации. Небольшой недостаток — относительно высокая стоимость.

Заключение . Отечественные автомобили Никогда не могут похвастаться высокой надежностью, а также прекрасными техническими показателями. Поэтому многих водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099. Установка силового агрегата от иномарки или более современной отечественной машины — самый действенный способ тюнинга.Выбирая модель, ориентируйтесь на размер, а также на возможность примерки крепежа двигателя.

Двигатель ВАЗ 2109 Вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг обратного слива топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса привода сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора , 9 — дроссельная заслонка, 10 — тяга воздушной заслонки, 11 — подогреватель датчика лампы аварийного давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — Генератор, 2 — Правая передняя опора, 3 — Двигатель, 4 — Трансмиссия, 5 — Стартер, 6 — Выключатель света, задний ход, 7 — Растяжка, 8 — Левая передняя опора, 9 — Левый передний привод, 10 — Трубка маслостройки бокса, 11 — Задняя опора, 12 — Привод трансмиссии, 13 — Масляный картер, 14 — Привод правого переднего колеса, 15 — Пробка отверстия для моторного масла

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоединить провод от клеммы минус АКБ.Слить охлаждающую жидкость из системы охлаждения, моторное масло и масло из коробки передач. Демонтаж двигателя ВАЗ 2109 рекомендуется производить в сборе с КПП и подъемником для снятия вниз.

Порядок выполнения демонтажа двигателя

Отверните болты крепления и снимите защиту картера

Снимите приемную трубу глушителя

Снять воздушный фильтр

Ослабьте затяжку хомута и отсоедините вакуумный шланг Усилитель тормоза от впускного патрубка двигателя

Откручиваем болт и отсоединяем провод «массы» от картера сцепления

Ослабьте затяжку хомутов и отсоедините шланги термостата

Отсоединить высоковольтный провод от центральной клеммы распределителя зажигания

Нажать отвертку отверткой и отсоединить колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса

Ослабьте затяжку гаек на конце троса привода выключения сцепления

Снимите наконечник троса с рычага выключения сцепления

Отсоединить колодку с проводом от клеммы реле стартера прицепа

Снимите гайку крепления и отсоедините провод от тягового болта стартера.

Отсоедините колодку с проводом от клеммы генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоединить блок с блокировкой электромагнитного клапана пневмоострова карбюратора

Ослабьте затяжку хомута и отсоедините шланг подачи слива от карбюратора

Ослабьте болт крепления воздушной заслонки к рычагу управления воздушной заслонкой

Ослабьте болт крепления корпуса привода воздушной заслонки к кронштейну и отсоедините кабель

Снимите накладку троса привода акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину демпфера возвратной пружины

Снимите трос привода акселератора с сектора привода дроссельной заслонки

Отверните гайку крепления и снимите кронштейн троса привода акселератора с клапанной крышки

Отсоединить колодку с проводом от выключателя цепи принудительного холостого хода

Отсоединить провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабьте затяжку хомута и отсоедините шланг подкладки отопителя

Ослабьте затяжку хомута и отсоедините шланг редукционного нагревателя

Ослабьте затяжку хомута и отсоедините привод переключения передач от наконечника петли

Снимите гайку крепления и отсоедините трос от привода спидометра

Отсоединить колодку с проводом от заднего переключателя света на коробке передач

Ослабьте зажимные гайки крепления левой и правой растяжек к подвесным рычагам

Снимите три болта крепления растяжки к кузову и удалите левую и правую растяжки в таком положении, чтобы они не мешали снятию силового агрегата

Снимите контргайки крепления шарового шарнира Рулевая тяга к поворотному рычагу

Снимите гайку крепления шаровой опоры рулевого управления

Отжать палец шаровой опоры рулевой тяги от поворотно-рычажной рейки с помощью специального съемника

Выкрутите два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

Выдача путем установки хвостовика одной из внутренних колодок приводных валов из коробки передач и снятия его в сторону

Вставить технологическую оправку вместо петли (например, старого внутреннего экрана), чтобы не проверялась полуосная передача.После этого отключите второй экран как первый

Отверните три болта крепления и снимите картер сцепления

Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров

Заварить двигатель на рыбалку и натянуть тали за тросы

Откручиваем две гайки крепления задней опоры силового агрегата к кузову

Откручиваем гайку, немного приподнимаем двигатель и снимаем болт правой передней опоры силового агрегата

Отверните гайку и снимите болт левой передней стойки силового агрегата.Опустите двигатель на подставку, поднимите автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как снять двигатель, проверьте, все ли провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых стержнях внутренних шарниров. Не устанавливайте использованные стопорные кольца на шлицы стержней шарниров — это может привести к отсоединению приводов передних колес от коробки передач во время движения.После установки двигателя на автомобиль отрегулируйте исполнительные механизмы воздушной и дроссельной заслонки карбюратора, привода сцепления, а также углы установки передних колес.

Залить охлаждающую жидкость в систему охлаждения, моторный отсек и коробку передач.

Запустите двигатель и проверьте, нет ли утечек топлива, масла и охлаждающей жидкости. Проверить давление масла. Послушайте двигатель, он должен работать плавно, без посторонних шумов и ударов. Проверить работу контрольных ламп в комбинации приборов.

Если есть трещины на пятках, как лечить?

Женские красивые ножки и гладкие каблуки многих мужчин не оставляют равнодушными. Что делать, если на нашем предполагаемом объекте обожания появились проблемы, а именно, как лечить трещины на пятках, возникает первая мысль. Какое средство от трещин на пятках принесет быстрое, эффективное и долгосрочное избавление от болезни? Какой крем от трещин на пятках продается в аптеках, а какой можно приготовить самостоятельно?

Конечно, мы понимаем, что профилактика — лучшее лечение.А именно размягчение пяток вазелином или мазью, маслом, медом, йогуртом, что есть под рукой. Что делать, если время упущено и проблема — трещины на пятках, как лечить — стала реальностью? Единственный ответ — лечить, причем срочно, пока их количество не увеличится и они не станут глубокими.

Вы можете посоветоваться с дерматологом или фармацевтом, какой крем от трещин на пятках и как его использовать, или можете решить эту проблему самостоятельно. Самый эффективный крем от трещин на пятках — жидкий парафин или любой продукт, содержащий вазелин.Его следует использовать для быстрого воздействия на предварительно пропаренные ножки, которые держим в горячей воде с борной кислотой, пока она не остынет. Только после этого даем ногам немного подсохнуть, наносим масло на раны, наклеиваем пластырь на больное место и надеваем носок. Правильнее будет применять это лечение на ночь. Продолжительность лечения зависит от скорости процесса заживления.

Такой вопрос, как трещины на пятках, как лечить, возникал и лечился во все времена, поэтому мы придумали не одно альтернативное средство от трещин на пятках, которое эффективно справляется с поставленной задачей.

Мазь, приготовленная из салициловой кислоты, пчелиного воска и косметического парафина, отлично справляется с этим.

Все компоненты смешиваются в равных пропорциях, и готовый продукт наносится перед сном на пораженные участки ног первым одним слоем, а после высыхания — еще одним слоем мази на образовавшуюся корочку и т. Д. повторное нанесение до 4-х слоев мази с обязательным высыханием предыдущего слоя. После нанесения финишного слоя дайте ему высохнуть и на день забинтируйте больные пятки.Через сутки снимите повязки и погрузите ноги для распаривания в мыльно-содовый раствор. После того, как ноги распарятся, аккуратно удалите распаренные корочки, слегка помассировав пятки пемзой. Для полного исчезновения трещин нужно повторить процедуру несколько раз.

Хороший результат дает использование оливкового масла. Если ежедневно перед сном распаривать ноги как описано выше и наносить масло, втирая масло в пятки масла, то мы не только решим проблему, как лечить трещины на пятках, но и улучшим кровообращение.

Компрессы для ног можно делать с различными маслами для увлажнения кожи, подавляя размножение микробов. В целом процедура такова: распарить ноги и надеть пропитанные нагретым маслом носки, а затем накрыть ноги полиэтиленовой пленкой. Такой компресс желательно оставить на ногах на несколько часов, а лучше на всю ночь. Свиной или гусиный жир оказывает хорошее лечебное и профилактическое действие.

Компресс из овсяных тапочек имеет аналогичный эффект — он смягчает кожу на пятках, при этом делает ее розовой и гладкой, что, несомненно, выглядит красиво.Для такого компресса овсянку отваривают в воде с льняным маслом и в тепле кладут в полиэтиленовые пакеты. Их кладут на ноги, заворачивая в плотную ткань. Ходить с таким компрессом не только не удобно, но и нецелесообразно, поэтому стоит полежать 2-3 часа, а затем компрессы промыть, намазав на ноги крем.

Почему стреляет карбюратор? Причина неисправности, последствия, решение проблем и советы по ремонту

Очень частая проблема среди владельцев карбюраторных автомобилей — выскакивание карбюратора.Эта неисправность часто проявляется в момент запуска двигателя, а также во время работы двигателя. Основные причины, по которым стреляет карбюратор, — это слишком бедная топливная смесь или выход из строя механизма газораспределения. Но есть и другие причины. Эта проблема сильно беспокоит водителей, поэтому рассмотрим ее подробнее.

Как проявляется неисправность?

Загорается в карбюратор чаще всего при резком нажатии на педаль акселератора, при попытке запустить холодный двигатель, а также в движении с большими нагрузками.

В зависимости от конкретной причины, вызвавшей такое поведение, хлопки могут появляться резко или постепенно, усиливаясь с каждым днем. Эксплуатация двигателя в состоянии, отличном от дискомфорта при вождении, может привести к необходимости капитального ремонта.

Типичные причины

У самых опытных водителей, разбирающихся в карбюраторах, есть свое мнение, почему они стреляют в карбюратор. К этому могут привести слишком плохая горючая смесь, детонационное зажигание, сбои в работе ГРМ, различные проблемы с распределителем, а также нерегулируемые фазы в газораспределительном механизме.

Последствия хлопков и выстрелов

Если при резком нажатии на педаль акселератора слышен хлопок, то вам обязательно стоит дождаться неприятных сюрпризов.

Среди последствий можно выделить повышенный расход топлива, перегрев двигателя. В этом состоянии двигатель не развивает полную мощность. Рассчитывать на устойчивый холостой ход тоже не стоит. Запустить двигатель очень сложно, а иногда и практически невозможно.

Если он врезается в карбюратор, двигатель не реагирует на нажатие педали газа.Вся тонкая настройка двигателя и каждой его системы теряется. Эти моменты часто сопровождаются сбоями, задержками реакции на нажатие газа. Машина при этом движется рывками, дергается в режиме нагрузки и в переходных режимах. Двигатель чихнет и заглохнет.

Провода высоковольтные

Это одна из причин, по которой стреляет карбюратор ВАЗ. Если проводился ремонт, в ходе которого были удалены BB-провода, то нельзя исключить вариант, что они потом были подключены к трамблёру неправильно.В результате — искра будет подаваться не в такте сжатия. Это причина хлопков. Даже если мотор все еще может запуститься, его мощности для полного движения недостаточно.

Диагностировать эту неисправность достаточно просто. Прежде всего проверьте правильность подключения проводов свечи зажигания к распределителю. Оттолкнуть метку первого цилиндра на крышке распределителя зажигания. Подключение должно соответствовать порядку расположения цилиндров. На большинстве двигателей это 1-3-4-2.Провода подключаются против часовой стрелки — распределитель вращается в этом направлении.

Состав топливной смеси

Если провода подключены правильно, но проблема осталась, то стоит поискать дальше причину, по которой стреляет карбюратор.

При попадании в камеры сгорания слишком бедной или обогащенной смеси возможны частые хлопки. Такая ситуация возникает, если карбюратор регулируется. Если винт качества смеси установлен неправильно, топливовоздушная смесь не будет приготовлена правильно.

Если двигатель работает на плохой смеси, он горит дольше обычного. Когда впускной клапан открывается, смесь все равно выгорает. От него загорается новая порция и она горит во впускном коллекторе. Именно поэтому карбюратор стреляет на Газелях и других машинах. При этом повышается температура двигателя и возникает опасность его перегрева.

Если смесь в цилиндрах слишком богатая, электроды свечей покрываются черной копотью. Когда этого нагара очень много, то при высоких температурах он способен воспламенить топливно-воздушную смесь в неподходящий момент.Это приводит к хлопку, так как впускной клапан в данный момент открыт. Это проявляется только на горячем двигателе. В процессе двигатель будет чихать все больше и больше. В этом случае падения мощности практически не наблюдается.

Диагностировать довольно просто — на глазок по свечам зажигания можно определить качество смеси. Черные свечи — богатая смесь. Белый — истощен.

Чтобы решить эту проблему, рекомендуется очистить и отрегулировать карбюратор с помощью сменных форсунок.К тому же заправляться стоит только на известных АЗС, где продается качественное топливо. Иногда топливо становится причиной того, что двигатель 402 стреляет в карбюратор.

Опережение зажигания

Если CPP опаздывает, сгорание смеси топлива и воздуха происходит в течение всего хода поршня. Когда впускной клапан открывается, старая смесь воспламеняет новую партию. Мотор подвержен сильному перегреву. Хлопки могут быть не только в карбюраторе, но и в глушителе автомобиля.

Рекомендуется проверить угол опережения зажигания и при необходимости отрегулировать. Позже зажигание можно будет диагностировать по белым электродам свечей.

Если раньше, топливо воспламеняется несвоевременно. Впускной клапан еще не закрыт и горючая смесь горит прямо во впускном коллекторе. Поэтому стреляет в карбюратор 402-го двигателя.

Особое внимание следует уделять углу опережения при ремонте системы зажигания.Необходимо отрегулировать момент искрения.

Дистрибьютор

Распределитель, если он неисправен, также может вызвать несвоевременное воспламенение топливной смеси в цилиндрах двигателя. Среди неисправностей механизма можно выделить возможную поломку его крышки, поломку ползуна или выход его из положения, окисление в месте крепления высоковольтных проводов. Все это приводит к потере мощности.

Переключатель

Отказ переключателя обычно делает невозможным запуск двигателя.Если будут предприниматься попытки завести двигатель автомобиля, то появятся хлопки. Чтобы точно диагностировать отказ коммутатора, необходимо установить новое или заведомо исправное устройство. Если двигатель больше не стреляет, значит переключатель нужно менять — ремонтировать невыгодно.

Эта неисправность часто проявляется на ранних стадиях. Обычно это сопровождается нестабильностью революций. При резком нажатии на акселератор машина с отказами набирает скорость. Также есть хлопки.

Нарушение фаз газораспределения

Это одна из причин, почему стреляет карбюратор.Рассмотрим это подробнее. Итак, если двигатель запускается с характерными хлопками в карбюратор, то можно заподозрить, что выбили ГРМ. Ремень на шкиве ГРМ перескочил через один или несколько зубцов. Если фазы сместились на несколько зубцов, мотор может работать. Если они сместились более существенно, то клапаны можно погнуть.

Почему «Урал» стреляет в карбюратор? Среди причин, по которым пояс может прыгать, можно выделить следующие. При ремонте двигателя шкивы были неправильно выставлены, ремень имел слабое натяжение, машина попала в аварию, а элементы ГРМ имели большой износ.

Диагностировать, почему карбюратор УАЗ стреляет в карбюратор и является ли причиной ГРМ, можно, проверив установочные метки на шкиве коленчатого вала и корпусе блока цилиндров. Если сдвинулись фазы, то устранение этой неисправности зависит от того, насколько они сдвинуты. Иногда достаточно лишь незначительной корректировки сроков.

Если фазы сместились, не пытайтесь запустить двигатель. Не нажимайте педаль акселератора.Можно попробовать запустить блок питания, когда установочные метки выставлены правильно, и причина, спровоцировавшая скачок, устранена.

Клапаны впускные

Одной из причин, по которой стреляет карбюратор, может быть впускной клапан. Иногда он выгорает, деформируется. Если камера сгорания не будет герметично закрыта, это спровоцирует хлопки — газы вырвутся через зазор между седлом и пластиной в коллектор. Иногда возможно воспламенение новых порций топливной смеси.

Для диагностики таких проблем следует использовать датчик компрессии. При обнаружении негерметичного цилиндра через отверстие для пробки в него заливается немного моторного масла — это может исключить износ поршневой группы или выход из строя колец. Если клапан поврежден, то компрессия будет одинаковой — с маслом и без него.

Неисправность устраняется заменой клапана со снятием ГБЦ. Если клапан деформирован, следует проверить правильность установки фаз газораспределения.Если элемент выгорает на малых тиражах, то причину такой ситуации также следует искать в фазах.

Когда механизм ГРМ оборудован гидродомкратами, следует проверить и их исправность. Если этот узел «прилипнет», последствия будут такими же, как и в случае перегорания клапана. В этом случае выстрелить в карбюратор получится не всегда, а только при определенных условиях. Если есть проблема в механизме, лучше обратиться к специалистам.

Тепловой зазор клапанов

Тепловой зазор также может быть причиной того, что ЗИЛ стреляет в карбюратор (такая же неисправность наблюдается и на других автомобилях).Если двигатель ремонтировали и случайно уменьшили расстояние между кулачком распредвала и толкателем, то в процессе пуска будут хлопать. Также тепловые зазоры могут измениться, если не была произведена необходимая регулировка. Происходит усадка, возможна деформация поверхностей. Если ничего не делать, двигатель заработает.

Для диагностики зазоров необходимо снять клапанную крышку и замерить зазоры щупами. Если их не отрегулировать, клапаны могут сгореть.Тут без ремонта не обойтись. Пламя вырвется во впускной коллектор, даже если поврежденный клапан отрегулирован должным образом.

Двигатель внутреннего сгорания ВАЗ 2109. Что учитывать при замене двигателя

Один из самых распространенных автомобилей в странах СНГ — ВАЗ 2109 начал выпускаться еще в 1988 году. Несмотря на и без того большой возраст этой модели машины, она до сих пор пользуется популярностью у населения нашей страны. Основное отличие ВАЗ 2109 от предшественника 2108 — пять дверей вместо четырех и более вместительного кузова.Также был заменен двигатель ВАЗ 2109. Благодаря этим нововведениям этот автомобиль стал позиционироваться как советский семейный автомобиль.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Отработанное топливо в ВАЗ 2109	Бензин
Электропитание двигателя	Карбюратор	Распределенный впрыск
Цилиндр (его диаметр в мм)	82	82
Ход поршня	71	71
Максимальная степень сжатия	9.9	9,9
Запас топлива (объем двигателя), см 3	1499	1499
Мощность двигателя, кВт / об. Мин.	68/5600	78/5400
Крутящий момент — максимальное значение, нм при об / мин	100/3400	116/3000
Нормы бензина	АИ-92.	АИ-95
Отходы бензина при движении в городских условиях, л / 100км	8.7	9,9
Развиваемая машина скорость, км / ч	154	155
Разгон машины до скорости 100 км / ч, с	14	13
Редуктор рабочий тип	С ручным управлением
Уровни коробок передач	5 вперед, 1 назад
Емкость топливного бака	43	43

Этот мотор подходит для работы в автомобилях ВАЗ 2109 и.

Описание

Технические характеристики

на тот момент были стандартными: объем двигателя 1,1 литра, наличие карбюратора в механизмах, максимальная мощность 54 лошадиные силы.

Спустя некоторое время стали появляться модели этой машины с улучшенным двигателем. К основным изменениям следует отнести увеличенный до 1,5 литра объем мотора и датчик температуры двигателя, а в начале 2000-х в серийное производство вышли модели с инжектором. Также можно провести тюнинг двигателя ВАЗ 2109, что позволяет получить улучшенные характеристики за относительно небольшие отходы.

Главным достоинством этой машины было довольно дешевое обслуживание, что было характерно для любой из машин компании АвтоВАЗ.

Даже после окончания гарантийного срока этого было достаточно, чтобы машина была в хорошем состоянии и не требовала особых затрат, главное регулярно. А благодаря распространенности данной серии моделей найти запчасти для замены достаточно просто, как в автосервисах, так и на руках автомобилистов.

Из-за простоты конструкции многие владельцы задавались вопросом, как поставить двигатель для улучшения характеристик автомобиля.Для того, чтобы отремонтировать или настроить двигатель ВАЗ 2109 не обязательно быть автомобильным мастером.

Сделать всю работу своими руками сможет практически любой водитель. Именно поэтому большинство владельцев этого автомобиля хотят как можно дольше путешествовать на этой модели, дешевой как в ремонте, так и в эксплуатации. Тюнинг двигателя ВАЗ 2109 тоже проходит легко.

Неисправность

Двигатель не запускается. В карбюратор автомобиля не поступает топливо или подается его недостаточное количество. Причиной неисправности могут быть следующие проблемы:

Причины	Как исправить неисправность
Падение посторонних, мусор в топливопроводе, что привело к сильному засорению.Может засориться топливо: помпа, фильтр карбюратора, топливопровод.	Завершить очистку систем подачи топлива в двигатель. Это можно сделать как напором воды, так и сжатым воздухом.
Отказ насоса подачи топлива в мотор.	Для полной диагностики насоса устранить поломку, заменить неисправную деталь на исправную.
Попадание посторонних или мусор в топливный фильтр.	В одиночку очистить фильтр довольно сложно и долго.Значительно дешевле и быстрее заменить его на новый.
Проблемы с зажиганием. Двигатель не заводится плохо и не запускается вообще.	Для диагностики системы зажигания обратитесь за помощью к специалистам. Поможет найти неисправность частичная или полная разборка двигателя ВАЗ 2109.

Проблемы и неисправности при работе электромагнитного клапана. Эта деталь является частью карбюратора и влияет на процесс зажигания, из-за чего ее поломка приводит к следующим неприятностям.

Причины	Как исправить неисправность
Перекручивается или повреждена проводка. Эта проблема влияет на работу блока управления клапанами, что приводит к нарушению подачи топлива и снижает мощность двигателя ВАЗ 2109.
Не работает блок управления электромагнитным клапаном.	В этом случае замена или ремонт самостоятельно рискованны из-за сложной конструкции устройства. Рекомендуется доверить ремонт специалистам в данной области техники.
Во время начального рабочего цикла двигателя не работает воздушная заслонка карбюратора, которая должна открываться при первых пробоях в цилиндрах мотора.	Причиной этой поломки может быть разгерметизация пускового устройства в карбюраторе.

Причины	Как исправить неисправность
Холостой ход мотора плохо регулируется и работает с нарушениями. Сапунит двигатель.	В этом случае нужно выполнить полную настройку и регулировку холостого хода. Также выявить неисправность помогает разборка двигателя ВАЗ 2109.
Неисправна или частично сломана система, отвечающая за управление электромагнитным клапаном карбюратора.	Провести полную проверку каждой цепи, найти поврежденный провод, заменить на целое, провести работу системы.

Проблемы в двигателе ВАЗ 2109 карбюратор

Причины	Как исправить неисправность
Карбюратор не работает из-за сильного загрязнения каналов или гибера.	Произведена очистка указанных частей карбюратора сжатым воздухом. Стоит контролировать подачу воздуха, чтобы не повредить.
Жидкость попала в карбюратор или челюсть.	Также сжатым воздухом очистите карбюраторные системы от жидких остатков. Проверить топливный бак на наличие «нагара», при необходимости слить.
Пусковое устройство не работает из-за депозитной системы. Стопорная планка спусковой диафрагмы.От этого может снизиться производительность при эксплуатации двигателя ВАЗ 2109.	Проверить мембрану на наличие повреждений, при обнаружении неисправности заменить.
Проблемы с зажиганием. Полная или частичная неработоспособность.	Проведение диагностики системы зажигания, заменить неисправные детали на новые.
Воздух поступает в отсек вакуумного усилителя тормозов. Обычно это происходит из-за порванного шланга отбора сжижения. Такая поломка влияет на работоспособность экономометра, распределителя зажигания и регулятора вакуумного датчика.	Проверьте шланг, найдите повреждение и устраните его. Также можно провести полную замену шланга. Стоит обратить внимание на крепежные хомуты, при необходимости их следует подтянуть.
Повреждение прокладки в соединениях впускного трубопровода. Такая поломка приводит к появлению воздушных седел во впускном трубопроводе. Влияет на работоспособность карбюратора и двигателя ВАЗ 2109.	Проверить на наличие повреждений впускной трубопровод. Закройте все орехи. Если не помогло, то скорее всего потребуется замена прокладок на новые.

Тюнинг

Так как характеристики машины этой марки далеко не самые высокие по сравнению с современной автомобильной техникой, возможно желание тюнинговать двигатель ВАЗ 2109.

Это значительно увеличит мощность мотора и повысит эксплуатационные характеристики.

Двигатель ВАЗ 21093 Форсунка которого является одним из самых слабых узлов во всей машине, подлежит некоторым улучшениям, касающимся формы и диаметра выпускных и впускных каналов.Также можно изменить форму камеры сгорания и клапанов, что в дальнейшем приведет к снижению расхода топлива при интенсивной езде.

Кто-то может задаться вопросом: «Какой двигатель можно поставить на ВАЗ 2109». Но стоит помнить, что такое решение довольно дорогое. Тюнинг мотора ВАЗ 21093 тюнинг намного дешевле и быстрее, чем полностью поменять мотор.

Для улучшения работы машины возможна замена распредвала на другой, продлив фазы газораспределения.Также на работу машины влияет, сколько масла в двигателе используется и какой тип смазки выбран. Приобретая улучшенную смазочную жидкость, работа машины значительно улучшается.

12.04.2017

ВАЗ 2109 (Лада Самара), народ — девятка, пятидверный хэтчбек, продолжатель модельного ряда SAMARA. Он был разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Кроме инжектора, карбюратор рабочим объемом 1,1 л, 1,3 л и 1 л.На 2109 устанавливалось 5 литров. Такие двигатели можно увидеть, если посмотреть на капот 2108.

В статье мы рассматриваем сами двигатели для ВАЗ 2109, их характеристики и слабые места.

Двигатель ВАЗ 2108.

Двигатель 1,3 является базовым для восьмерки, он был разработан с нуля, и у них есть конструктив с двигателем 21011 1,3 л. Нет ничего общего. Этот двигатель стал основой для создания силовых агрегатов для установки на семейство Samara рабочим объемом 1.1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхнее расположение распределительного вала. Ремень ГРМ используется в приводе ГРМ.

Недостатки двигателя

Из минусов чаще всего отмечают следующие.Детали системы охлаждения разбираются довольно быстро. Потребуется частая замена масляного фильтра и регулировка клапанов. Часто возникают утечки масла, из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

При обрыве ремня ГРМ могут погнуться клапана. Также со временем могут возникнуть проблемы с зажиганием и триммером двигателя. Кроме того, из-за проблем с зажиганием двигатель может взорваться.Другой причиной этого может быть низкокачественное некачественное топливо. О детонации говорит черный дым, выходящий из выхлопной трубы и потеря мощности.

Двигатель ВАЗ 21081.

Двигатель ВАЗ 21081 1,1 л. Является аналогом силового агрегата 2108 1.3. Однако у него меньший размер коленчатого вала и, как следствие, пониженное тяговое усилие. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала и ремень в приводе ГРМ. По ресурсу, обеспечивающему аккуратную работу и качественное обслуживание, можно рассчитывать на официальные 125 тыс. Км.

Недостатки двигателя

Двигатель ВАЗ 081 — редкость, так как такие двигатели идут на экспорт. Наверное, это к лучшему, так как это откровенно бесшумный агрегат. Также следует помнить, что в случае поломки ремня ГРМ двигатель может погнуть клапана.Двигатель ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Lada, он стал основой для 16 клапанных двигателей 2112, 124, 126 для приоры, 127, 114, 116, 194 для калины.

Этот двигатель был заменен этим двигателем того же типа с впрыском. ВАЗ 2108 1,5 л. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала. Ремень используется в приводе ГРМ, при отключении клапанного двигателя клапанный двигатель не давится.

Недостатки двигателя

Если говорить о слабых сторонах двигателя, то нужно отметить следующее.Надо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Потребуется частая замена масляного фильтра и регулировка клапанов. Часто возникают утечки масла, из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

Крепление приемной выхлопной трубы можно катать, т. К. Используются стальные, а не латунные гайки. Кроме того, двигатель может стучать, это говорит о необходимости регулировки клапанов.Двигатель может подсказать, и в этом случае причину нужно искать в клапанах, засорении карбюратора или неисправной электрике.

Двигатель 2114/2111

Двигатель ВАЗ 2111, который популярен у 2114, в целом — это восемьдесят третий двигатель. Однако в отличие от 21083 на 2114 используется инжектор, а не карбюратор. К тому же для 2114 наличие плавающей тяги и еще одного распредвала. Наконец, 2114 обладает большей мощностью. Двигатель ВАЗ 2114 1,5 л. В ряду инжектор, с четырьмя цилиндрами, имеет верхнее расположение распредвала, в приводе TRG используется ремень ГРМ.При этом при разрезании ремня клапанный двигатель не давит.

Недостатки двигателя

По недостаткам отмечены следующие. Требуется регулировка клапана, быстро заводятся детали системы охлаждения, требуется частая замена масляного фильтра, проблемы с клапанной крышкой, топливным насосом и датчиком ТРК. Может сломаться крепление выхлопной трубы, так как используются стальные, а не латунные гайки. К тому же часто начинает плавать.Может двигатель сказал. Часто двигатель не нагревается до нужной рабочей температуры. Проблема, скорее всего, в термостате. Кроме того, двигатель может стучать и шуметь, как правило, из-за нерегулируемых клапанов.

Двигатель				ВАЗ 2114/2111
Года выпуска				1994 — наши дни
Материал блока цилиндров
Система снабжения	карбюратор	карбюратор	карбюратор	инжектор

Количество цилиндров
Клапаны на цилиндре
Ход поршня
Диаметр цилиндра
Степень сжатия
Объем двигателя	1295 см.Куб	1100 см. Куб	1499 см. Куб	1499 см. Куб
Мощность двигателя	64 л.с. / 5600 об.мин.	54 л.с. / 5600 об.мин.	73 л.с. / 5600 об.мин.	78 л.с. / 5400 об.мин.
Момент	95 нм / 3400 ВКЛ. Мин.	79НМ / 3600 ОБР	106 Нм / 3600 об.Мин.	116 Нм / 3000 об. Мин.

Расход топлива



Расход масла
Габаритные размеры двигателя (ДХШВ), мм
Масса двигателя
Моторное масло	5W-30 5W-40 10W-40 15W40.	5W-30 5W-40 10W-40 15W40.	5W-30 5W-40 10W-40 15W40.	5W-30 5W-40 10W-40 15W40.
Сколько моторного масла
При замене заливка

по заводски
на практике	до 200 тыс. Км		до 250 тыс. Км	до 250 тыс. Км

потенциал
без потери ресурса
Двигатель был установлен	ВАЗ 2108. ВАЗ 2109. ВАЗ 21099.	ВАЗ 21081 ВАЗ 21091	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 2110. ВАЗ 21111. ВАЗ 2115.	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 21102. ВАЗ 2111. ВАЗ 21122. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115.

Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

Инструмент для кузова автомобиля. Для защиты корпуса от грязи стоит обратить внимание на специальные средства, например, восковой полролол, способствующий улучшению водоотталкивающих свойств металла. Конструкция достаточно проста в обращении:

Машина вымыта и обезжирена, но нужно использовать не агрессивную
Полирол наносится на кузов автомобиля мягкой тканью или губкой.
Дать высохнуть
Потом воск протереть тряпкой из микрофибры выложить

Результат. Осенью водители хотят содержать автомобили в чистоте, так как не у всех есть возможность часто посещать автомойку или самостоятельно очищать автомобили от грязи. Однако существуют специальные средства, помогающие сохранять в чистоте стекло и корпус.

Легендарный внедорожник Land Rover Defender получил новое обновление, которое торжественно представили лидеры марки.

Автомобильные инженеры им. Ленкома построила Лимузин «Юрий Долгорукий».В основу этой модели был заложен Москвич-2141. Колесная база этого автомобиля была «растянута» на 20 см. В салоне за счет этого стало просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом RENAULT на 116 л.с.

А какие неизвестные разработки тех времен вам известны? Напишите в комментариях.

Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и всевозможные его модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой сегодня.Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификация

Как такового «девятнадцатилетнего» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливалась «восьмерка» силового агрегата и его модификации. Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но в технической документации завода-изготовителя не нашел информации о двигателе 2109, так как такого мотора не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111 -80. (1,5и 8В) и ВАЗ-11183-20 (1,6и 8В).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными силовыми характеристиками и динамикой.Но с тяговым усилием уже не вышло. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1,5i 8V)

11183-20 (1,6I 8V)

Как видите эволюция двигателей дошла от карбюраторного типа до впрыска. Хотя, с увеличением объема двигателя пропорционально увеличивается расход топлива.

Еще немаловажный вопрос: где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивался на блок цилиндров только с 1984 года и более ранних версий, которые экспортировались.Поэтому на силовом агрегате 1983 года выпуска 1983 года этот идентификатор даже искать не стоит, так как его просто нет.

Ремонт и обслуживание

В среднем ремонт модификаций ДВС ВАЗ 2109 производится в ходу. Этот показатель составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигуле». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автомобилисты делают переборку своими руками в гараже.

Двигатель 2109 хорошо ремонтируется, так как чугунный блок достаточно сложно разрушить, а стоимость головки невысока, что позволяет дешево и без особых затрат отремонтировать двигатель своими руками. . Еще одним положительным моментом в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются, можно отнести: замену масла в двигателе ВАЗ 2109, замену свечей зажигания и высоковольтных проводов, а также переборку и регулировку карбюратора. Кстати, почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20- совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 достаточно простой и без особых трудностей. Итак, первое, что заставляет автомобилистов делать со своим двигателем, — это менять систему зажигания. Конечно, у старых моделей есть давно морально устаревший контактный вариант, а значит, и бесконтактный.

Вместе с этим меняют свечи и высоковольтные провода. Не стоит забывать и о катушке зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если вы все правильно настроите.

Далее идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают поршневую спортивную версию, в которой предусматривается облегченный коленвал, поршни и шатуны. Затем меняют направляющие втулки и клапан. Все эти доработки дадут прибавку мощности примерно на 25-30 лошадей.

Последним этапом становится внешняя настройка. Сюда входит: Установка воздушного фильтра нулевого сопротивления, груши карбюратора, замена форсунок водяного охлаждения, установка доработанных помпы и генератора.

Не стоит забывать и о таком важном элементе, как стартер, целый ряд разновидностей, который можно найти в магазинах тюнинга. Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Мощность

Двигатель ВАЗ 2109, а точнее его разновидности, которые ставились на автомобиль, стали легендами советского автопрома.Так что, обладая достаточно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 достаточно легко осуществляется своими руками, что позволяет любому автомобилисту снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей-владельцев Моторс 2109 начали вносить доработку и, как показывает практика, достаточно успешно.

Описание 2109.

ВАЗ 2109 (Лада Самара) или «Девятка» — продолжение переднеприводно-водяного рода САМАР уже представлен пятидверным хэтчбеком.Модель была создана в 1987 году на базе трехдверного хэтчбека ВАЗ 2108, а позже на базе девятки был построен седан ВАЗ 21099.

Широкая популярность этого автомобиля обусловлена тем, что в его распоряжении был стремительный дизайн, хорошие, по тем временам, моторы и, самое главное, практичный пятидверный кузов. А в сочетании с невысокой ценой и широким выбором запчастей шансов остаться незамеченной 2109 не имела.

Именно эти комплектующие обеспечили высокий спрос и последователя девятки — ВАЗ 2114.. Новые четверки продолжают пользоваться бешеной популярностью, в основном, у молодого населения.

Также, в отличие от восьмой модели, двигатель 2109 был серийным (Motor 2111). Помимо инжекторного двигателя, 2109 выпускались карбюраторными 1,1 л, 1,3 л и 1,5 л рабочего объема. Эти двигатели аналогичны тем, что можно наблюдать под капотом 2108.

Как обычно, разберем слабые места и неисправности двигателя ВАЗ 2109, его ремонт и тюнинг, моторное масло, проблемы, неисправности и т. Д.
В случае, когда у вас умер мотор и вам нужно забрать новый, имеющаяся информация позволит вам легко определить, какой двигатель 2109 стоит, а какой лучше обойти стороной и не контактировать.
Все, для обладателя девятки теперь в одном месте.

Модель ВАЗ 2109:

1 поколение (1987-2011):

В процессе эксплуатации прочность установки вашего автомобиля будет все больше и больше. В определенный момент появится необходимость в капитальном ремонте (CR).Если все необходимые работы проводить регулярно, мотор спокойно проработает до 100 000 — 150 000 км пробега без «капителей». В противном случае пробег до кр существенно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифовку коленвала, фрезерование головки блока цилиндров (ГБЦ), хонингование блока цилиндров.Сервис для этого потребует поистине Драконьего гонорара. А если ваша машина — иномарка, то лучше повернуть на сотку. Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как самостоятельно провести обводку двигателя ВАЗ 2109.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужна ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественной.Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально. Опишем факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капремонтом, не совсем верно. Ведь при регулярном обслуживании заменялись фильтры, масло, охлаждающая жидкость и т. Д. — тогда шестизначная цифра на одометре может указывать на то, что мотор дошел до «рассыпания», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию.Владелец автомобиля безответственно относится к его сервису. Что не ведется, машина эксплуатируется в неоптимальном режиме (например, участвует в гоночных гонках, но не подготовлена к ним). Очевидно, двигатель в этом случае очень быстро придется ремонтировать.

Когда проводить капремонт двигателя

Теперь разбираемся в знаках, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла.Если утечки нет, но ее нужно регулярно доливать, значит, происходит сильный износ поршневых колец. Кроме того, вероятно, свой ресурс выработали направляющие втулки и крышки для сбора нефти.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на срочную необходимость проверить его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на место манометр (конечно, мотор при этой процедуре должен работать).Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Вероятно, подшипники или гидронасосы сильно изношены.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или чаевых (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если сразу 2-3 из них появятся, это скорее всего говорит о необходимости мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделали диагностику, возможно, вам просто нужно изменить какую-либо часть (-ы) или настроить двигатель. Безрезультатно? Что ж, нужно сделать кап ремонт.

Двигатель капитального ремонта предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и привозят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шейки коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные подшипники. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт / замена опорных плит, клапанов, возвратных пружин и т. Д.

При капитальном ремонте с помощью футляра проверить, насколько изношены все навесное оборудование: генератор, форсунка, топливный насос, термостат и т. Д.При необходимости отремонтируйте их или замените на новые.

Перед тем, как запустить РБ энергоблока, составьте план действий. В первую очередь разберитесь с процедурами, которые вы будете выполнять сами, а которые оставят мастерам. Затем определитесь с местом, где можно отремонтировать.Идеальный вариант — собственный гараж с ямой. Если нет, снимите подходящую комнату или обратитесь к знакомому, у которого есть такой гараж. Также обзаведитесь маховиком с цепным приводом и несколькими стропами для фиксации товаров (с их помощью вы снимете блок двигателя). Еще понадобится то, что вы будете устанавливать блок, например поддон или шину подходящего размера.

Только теперь вы можете снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — ходите в автомагазин по ходу работы.С техникой также торопиться не стоит — при детальном рассмотрении некоторых деталей, например, коленвала, лучше будет заменить на новый или восстановленный. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й пакет (то есть это блок цилиндров и сборка GBC, а навесной нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор вечером после работы.

Как собрать двигатель на ВАЗ 2109

Сделайте бракованные детали: те, которые можно установить обратно, почистить, а ресурс заменить новыми.

Если блок цилиндров остается старым, очистите его от загрязнений. Особое внимание уделяется пазам и опорам, куда будет установлен коленчатый вал.
Установить в станину облицовочного блока. Делайте это в строгом соответствии с ранее сделанными отметками! На каждой подкладке есть усы — убедитесь, что они входят в ложе кровати.

Установить предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены в сторону колебаний вала.

Белое кольцо из сталимнии, установить среднюю станину с лицевой стороны, а еще одно кольцо — с обратной стороны.

Проследить, чтобы полукольца не выступали за концы станины (они должны доходить до них).
Теперь устанавливаем вкладыши в крышки коренных подшипников. Сосредоточьтесь на сделанной вами этикетке. Сменить вкладыши поменять нельзя! Следите за тем, чтобы допуски вошли в пазы на крышках.

Установить крышки коренных подшипников. В этом случае вам помогут и ваши ярлыки, и фабрика: они есть на каждой крышке, а на 2-й и 5-й из них по 2 шт.
Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не скручивайте, потому что нужно откладывать их строго в определенном порядке (см. Изображение ниже).

Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (а зачастую и дешевле) приобрести новое.
Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).

С помощью специальной оправки съесть поршневые кольца, затем вставить поршень в сборе с шатуном без нижней крышки в цилиндр.Здесь важно соблюдать метки: на новом поршне они будут заводскими, на старом — сделанными вами («родные» метки, как правило, уже не видны).

Установить шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

Теперь вы можете установить нижние крышки шатунов и закрепить их. Помните, что места крышки поменять нельзя! У каждой крышки свой стержень.
Установить датчик давления масла и другие оставшиеся детали.

Самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя. В случае с Джи-би-си на фотографиях, его проверка показала, что он подвергался фрумерации и не слишком высокого качества. В результате характерные риски остались на поверхности детали, через которую Тосол просачивался в масляный канал, а затем стекла в Картере.

В результате масло быстро потеряло свои свойства.Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, и Тосол больше не будет попадать в масло.

Внимательно осмотрите плоскость зажима коромысла. На фото красной стрелкой отмечен самолет, который постепенно крутится по мере износа. Если Рокер стоял наклонно, это указывает на необходимость отрегулировать зазор между ним и деревом синхронизации.Коромысло стояло с наклоном относительно вала? Значит, он изношен, а потому, если вы планируете заменить клапан на новый, проделайте то же самое с коромыслами.

Тогда посмотрите в колодцы, в которых ходят толкатели. Когда гильза направляющего клапана сильно изношена, а машина эксплуатируется с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего лунки из круглых превращаются в овальные. На рисках хорошо видно, что на фото указывают красные стрелки.Новые направляющие устанавливать в этом случае бесполезно — они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового GBC, но в этом случае его удалось исправить обработкой на расточном станке с последующим запрессовкой бронзовых гильз.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. Если она повреждена, такую деталь лучше заменить на новую, так как это значительно сэкономит вам время и нервы в процессе установки головы на место.Шпильку с плохой резьбой будет сложно крутить, а откручивать еще труднее.

Сразу хочу сказать, что подавляющая часть работы, связанная с надоевшим GBC, не будет выполнять ее самостоятельно. Для этого вам понадобится специальное оборудование и навыки работы на нем. Если он есть у всех, дерзайте, а в случае их отсутствия поищите специалиста.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс обслуживания и редко выходят из строя раньше этого срока. Это означает, что весь связанный с ними ремонт обычно является плановым. Лишь изредка проводятся вмешательства, относящиеся к категории текущего ремонта. Например, это пайка или заваривание дыры в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец хочет изготовить расточку GBC не для ремонта, а для увеличения мощности мотора. Такая операция называется ковкой. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильный форсинг всегда рассчитывается заранее теоретически, потому что существует слишком большой риск культивирования блока и головы, и в конечном итоге они могут разрушиться.

Что такое расточный блок цилиндров на ВАЗ 2109

Скорее всего, вы не будете заниматься занудой — вы просто возьмете предмет, а потом скажут, когда можно будет забрать.Но расширить кругозор, узнать в общих чертах всю технологию не помешает.

Сама операция выполняется на специальной машине с небольшой скоростью. Это очень важно, потому что необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило — мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе данных. В таком виде распредвал выполнен.

Также следует отметить, что при растачивании необходимо оставлять припуск (бракованный верхний слой).Его толщина должна быть очень небольшой — от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не поворачивалась в процессе хонингования.

После этого можно собирать силовую установку обратно. После завершения сборки и заправки новыми эксплуатационными жидкостями не забудьте отрегулировать клапан.На этом капитель двигателя ВАЗ 2109 окончен. До новых встреч на страницах нашего сайта!

Купить запчасти Зажигание, цены в Автотюнинг

Сортировать по:

РаспродажаНовинкаГорячие действияЛучшиеСвободная распродажаПродвижение — 50% ДОЛЖНЫ БЫТЬ ПРОДАЖИ 2019Новый сезонExclusiveDefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Высшая) Рейтинг (Самая низкая) Модель (A — Z) Модель (Я — А)

Код товара: 61806

При замене штатного трамблера..

Код товара: 1000806

При замене штатного трамблера..

Код товара: 2108-1003284

Ремкомплект датчика дальности..

Производитель: СОАТЭ (Российская Федерация)
Код товара: UMG 2108-0002

Преимущества установки двухконтурной..

Производитель: AUTOTUNING (Украина)
Артикул: UMG 2108-0015

Преимущества установки двухконтурной..

Производитель: TESLA (Чехия)
Артикул: CL400

Оригинальная катушка зажигания для автомобилей Ford..

Код товара: 406.3705000

Преимущество использования таких катушек в д ..

Производитель: TESLA (Чехия)
Артикул: CL 802

Производитель: ВТН (Украина)
Артикул: 0529.3734

Этот выключатель предназначен для установки ..

Производитель: TESLA (Чехия)
Артикул: T356S

Комплекты проводов зажигания

T356S предназначены для..

Производитель: TESLA (Чехия)
Артикул: T395S

Комплекты проводов зажигания

T395S предназначены для..

Производитель: STARTVOLT (Российская Федерация)
Код товара: VS-HS 0108

Работа этого датчика основана на th..

Производитель: AUTOTUNING (Украина)
Артикул: UMG 2108-0001

Деталь выполнена под размер или..

Производитель: TESLA (Чехия)
Артикул: CL 801

Производитель: AUTOTUNING (Украина)
Артикул: UMG 2108-0003

Данная проводка предназначена для установки..

Производитель: СОАТЭ (Российская Федерация)
Артикул: 1111-3706110

Деталь используется для изготовления..

Производитель: TESLA (Чехия)
Артикул: T227G

Оригинальное зажигание Tesla T227G..

Производитель: TESLA (Чехия)
Артикул: T135H

Конструкция проводов зажигания

T135H f..

Производитель: TESLA (Чехия)
Артикул: T413M

Комплекты проводов зажигания

T413M предназначены для..

Производитель: TESLA (Чехия)
Артикул: T514M

Провода зажигания

T514M рассчитаны на ввод..

Показано с 1 по 20 из 23 (2 страницы)

Двигатель ВАЗ 2109

карбюраторный. Увеличить степень сжатия

Двигатель ВАЗ 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — сливной шланг топливопровода, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — генератор, 2 — опора передняя правая, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — выключатель света заднего хода, 7 — удлинитель, 8 — опора передняя левая, 9 — привод переднего левого колеса, 10 — коробка передач пробка маслосливного, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный поддон, 14 — правый передний привод, 15 — пробка маслосливного двигателя

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоедините провод от минусовой клеммы аккумуляторной батареи.Слейте охлаждающую жидкость из системы охлаждения, моторное масло и масло коробки передач. Демонтаж двигателя ВАЗ 2109 рекомендуется производить в сборе с коробкой передач и при помощи подъемника снимать его вниз.

Порядок разборки двигателя

Отверните болты крепления и снимите защиту картера

Снять переднюю выхлопную трубу

Снять воздушный фильтр

Ослабьте зажим и отсоедините вакуумный шланг усилителя тормозов от впускного патрубка двигателя.

Отверните болт и отсоедините провод «массы» от картера сцепления

Ослабьте зажимы и отсоедините шланги от термостата.

Отсоединить высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отжать пружинный зажим отверткой и отсоединить блок низковольтного кабеля от клеммы распределителя зажигания

Ослабьте хомут и отсоедините топливный шланг от топливного насоса

Ослабьте гайки на конце троса выключения сцепления

Снимите конец троса с рычага сцепления

Отсоедините колодку с проводом от клеммы тягового реле стартера

Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера

Отсоединить колодку с проводом от вилки генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоедините колодку с проводом от вилки электромагнитного клапана карбюратора

Ослабьте хомут и отсоедините шланг возврата топлива от карбюратора

Ослабьте болт крепления штанги воздушной заслонки к рычагу воздушной заслонки

Ослабьте болт крепления крышки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину привода дроссельной заслонки

Снимите трос привода акселератора с сектора привода дроссельной заслонки

Отверните гайку крепления и снимите кронштейн троса привода акселератора с клапанной крышки

Отсоедините колодку с проводом от концевого выключателя экономайзера холостого хода

Отсоедините провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабьте хомут и отсоедините наливной шланг нагревателя

Ослабить хомут и отсоединить выпускной шланг отопителя

Ослабьте зажим и отсоедините тягу переключения от шарнирного конца.

Отверните гайку крепления и отсоедините трос от привода спидометра

Отсоедините колодку с проводом от переключателя света фонарей заднего хода на коробке передач

Ослабьте гайки крепления левого и правого удлинителей к рычагам подвески

Отверните три болта крепления кронштейна удлинителя к кузову и возьмите левое и правое удлинители в такое положение, чтобы они не препятствовали снятию силового агрегата

Снимите шплинт, крепящий шаровой шарнир рулевой тяги к поворотному рычагу

Отверните гайку крепления шарового шарнира рулевой тяги

Выдавить палец шарового шарнира рулевой тяги из поворотного рычага рейки с помощью специального съемника

Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

С помощью крепления выдавить хвостовик одного из внутренних ШРУСов приводных валов из коробки передач и отвести в сторону

Вставить технологическую оправку вместо шарнира (например, старый внутренний ШРУС), чтобы полуосевая передача не проворачивалась.После этого отсоединяем второй шарнир равных угловых скоростей аналогично первому

Отверните три болта крепления и снимите щиток картера сцепления

Ослабьте три болта и гайки, которыми картер сцепления крепится к блоку цилиндров.

Подвесьте двигатель за рым-болты и потяните за подъемные тросы

Откручиваем две гайки крепления задней опоры силового агрегата к кузову

Ослабьте гайку, немного приподнимите двигатель и снимите болт с правой передней опоры силового агрегата

Отверните гайку и выньте болт левой передней опоры силового агрегата.Опустите двигатель на подставки, поднимите автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, убедитесь, что все провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых хвостовиках внутренних шарниров. Не устанавливайте старые стопорные кольца на шлицевые стержни шарниров — это может привести к отсоединению приводов передних колес от коробки передач во время движения.После установки двигателя на автомобиль отрегулируйте пневмопривод карбюратора и приводы дроссельной заслонки, привод сцепления и углы установки передних колес.

Залить охлаждающую жидкость, моторное масло и трансмиссионное масло.

Запустите двигатель и проверьте, нет ли утечек топлива, масла и охлаждающей жидкости. Проверить давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и ударов. Проверьте работу контрольных ламп в комбинации приборов.

Наверняка каждому любителю быстрой езды хочется иметь мощную машину с хорошей динамикой.Что делать, когда нет денег на покупку новой машины с желаемыми техническими характеристиками? Лучшее решение в этой ситуации — форсировать двигатель. Такой вид тюнинга часто используют для отечественных автомобилей, например, для ВАЗ 2109. Данная модернизация подразумевает полное раскрытие всего потенциала двигателя: позволяет улучшить характеристики двигателя за счет снижения потерь энергии ДВС на трение.

Методы принуждения

В большинстве случаев достижение требуемых характеристик достигается за счет увеличения объема двигателя автомобиля.Для выполнения задачи такого плана существует несколько вариантов:

Первый предполагает увеличение диаметра блока цилиндров до большего диаметра поршня путем растачивания. Называется «народной» из-за невысокой стоимости, ведь в этом случае все, что требует затрат, — это покупка комплекта поршней и колес, а также оплата услуг токарной обработки.

Первый вариант надоедает

Второй — замена заводского коленвала на другой, отличающийся большим радиусом кривошипа и, следовательно, большим ходом и большим объемом.Стоимость его намного выше, чем у первого способа, так как придется потратиться на коленчатый вал, комплект поршней, подходящих к новому коленвалу (так как блок цилиндров имеет определенные ограничения), специальные кольца для поршней. Кроме того, необходимо будет оплатить работы, связанные с растачиванием блока.

Пример замены стокового коленвала

Для многих может стать сюрпризом, что увеличенная мощность двигателя Девятки не всегда является наиболее выгодным методом форсирования.В некоторых ситуациях (все зависит от того, каким в итоге должен быть двигатель) намного проще и эффективнее доработать ГБЦ (ГБЦ), а затем установить подходящий распредвал. Такой вид наддува также позволит увеличить силовые показатели силового агрегата.

Конечно, для максимального раскрытия всех возможностей и резервов распредвала потребуется достаточно серьезная модификация ГБЦ, которая может даже коснуться перепрессовки седел и установки клапанов с большим диаметром.Например, двигатели, для которых характерно наличие восьми клапанов, подходят для аналогичных деталей от BMW, а шестнадцатиклапанные — комплектующие от Opel и Volkswagen. При этом нельзя не заметить входные / выходные каналы, предназначенные для циркуляции топливовоздушной смеси — они также требуют доработки. Их усовершенствование заключается в увеличении диаметра поперечного сечения до максимального размера путем внутренней полировки.

Технические характеристики блока цилиндров ВАЗ 2109, как и других комплектующих, накладывают свой отпечаток на общие характеристики двигателя.Вы можете, конечно, более подробно изучить влияние типов и форм поршней, веса коленчатых валов и многого другого, что так или иначе отображается на двигателе, но эта статья не об этом.

Особое влияние на работоспособность ДВС оказывают следующие характеристики: отношение длины шатуна к ходу поршня и размеры коленвала (диаметр).

Важность вышеперечисленных параметров обусловлена тем, что двигатель по сути представляет собой насос, который прокачивает через себя определенное количество смеси за определенный период времени.Именно об этих характеристиках мы поговорим позже.

Влияние Р / С на двигатель ВАЗ 2109

Отношение длины шатуна к ходу поршня обозначается как R / S, и его преобразование принято со всей серьезностью и ответственностью. Многие источники отмечают, что норма R / S составляет 1,75.

Таблица соотношений параметров

Показатели, отличающиеся от этого значения, по-разному влияют на работу ДВС:

R / S выше нормы.К его несомненным «преимуществам» можно отнести способность поршня дольше оставаться в верхней мертвой точке (ВМТ). Это обеспечивает отличное сгорание топливной смеси, а именно: полное сгорание топлива, повышение давления на поршень после ВМТ и температуры в камере, в которой происходит сгорание топлива. Результат — хороший крутящий момент на высоких скоростях и снижение трения в паре поршень-цилиндр за счет длинного шатуна, который важен для хода поршня.При этом мотор в сборе с превышением числа R / S из-за уменьшения расхода воздуха не может обеспечить правильное наполнение цилиндров при работе на малых и средних оборотах коленчатого вала. Это существенный «минус», но, к сожалению, не единственный. Из-за высокой температуры камеры сгорания и длительного нахождения поршня в ВМТ велик риск детонации;

R / S ниже нормы. Преимуществами этого положения являются отличная скорость наполнения цилиндров при низких и средних оборотах коленчатого вала, за счет того, что поршень перемещается из ВМТ быстрее, и в результате также быстро происходит разгрузка.Увеличение скорости смеси топлива и воздуха положительно сказывается на ее качестве: она становится более однородной, что способствует лучшему горению. Добиться таких показателей намного проще, так как требования к такой доработке существенно отличаются от двигателей с высоким R / S. Низкий показатель R / S означает, что шатун имеет большой угол наклона, соответственно усилие будет наносится на поршень в горизонтальной плоскости. В результате это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ при сборке двигателей отдает предпочтение шатунам длиной 121 мм, обеспечивающим оптимальную производительность. Напротив, тюнеры, использующие коленчатый вал с большим радиусом кривошипа, используют более длинные шатуны (129,132 мм). Правда, стоимость их значительно выше стандартных изделий.

ВАЗ-2109 когда-то был очень популярным автомобилем. Прочный двигатель, крепкий кузов, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche.Но сегодня, когда не хватает мощности, невольно задумываешься о настройке мотора. Но зачем нужно увеличивать мощность? Что нужно учитывать при замене двигателя?

С некоторых пор в России действует закон, не требующий номера двигателя при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон побудил любителей тюнинга улучшать свои автомобили.

Что учитывать при замене двигателя

Идеальный вариант для «девяток» — это, конечно, аналогичный двигатель.Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новая конструкция.

А на такой мотор можно смело установить компрессор кондиционера, и ваша машина будет свежей и прохладной даже в жуткую жару. Также возможна установка кондиционера на стандартную девятку даже при объеме 1,5 литра, будет заметно только явное отсутствие лошадей.Все остальное генератор придется заменить по мере увеличения мощности потребителей.

Хорошо то, что двигатель ВАЗ-2112 отлично сочетается с коробкой девяткой. Также хороший вариант тюнинга — установка двигателя с Приоры, более современной модели Лады. Что касается иномарок, то под капот девятки отлично установлен двигатель Hyundai Accent, коробку передач желательно брать только от Акцента. У «Опель Вектра» для тюнинга подойдет и силовой агрегат.

Что еще нужно поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, необходимо использовать еще и колодки в тормозной системе. Идеальным вариантом также будет замена задней на диск. Изменения должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

В любом случае у вас должны быть документы на двигатель. Если вы получаете его в руки, то попросите у продавца документ, подтверждающий право собственности.Не стоит покупать мотор неизвестного происхождения, так как его можно снять с автомобиля, фигурирующего в списке угонщиков. Если вы покупаете, то продавец предоставит вам гарантию и полный пакет документов. А вот оформление переделок в ГИБДД — это полностью зависит от вашего желания. Идеальный вариант — обратиться в ГАИ с просьбой завершить проектирование нового двигателя.

Описание 2109

ВАЗ 2109 (Лада Самара) или «Девятка» — продолжение переднеприводного клана Самар уже в лице пятидверного хэтчбека.Модель была создана в 1987 году на безе трехдверного хэтчбека ВАЗ 2108, а позже на базе уже девяти спроектирован седан ВАЗ 21099.

Широкая популярность этого автомобиля обусловлена тем, что у него был быстрый дизайн, хорошие по тем временам двигатели и, самое главное, практичный пятидверный кузов. А в сочетании с невысокой ценой и широким выбором запчастей 2109 не успела остаться незамеченной.

Именно эти комплектующие обеспечили высокий спрос на последователя девятки — ВАЗ 2114.Новые четверки продолжают пользоваться бешеной популярностью, в основном, среди молодой части населения.

Также, в отличие от восьмой модели, инжектор ставился серийно на двигатель 2109 (двигатель 2111). Помимо инжекторного двигателя на 2109 поставили карбюратор 1,1 л, 1,3 л и 1,5 л. Эти моторы аналогичны тем, что можно наблюдать под капотом 2108.

Как обычно, разберем слабые места и неисправности двигателя ВАЗ 2109, его ремонт и тюнинг, моторное масло, проблемы, неисправности и многое другое.
В случае, если ваш мотор сдох и вам нужно забрать новый, доступная информация позволит легко определить, какой двигатель 2109 купить, какой лучше обойти и не вмешиваться.
Все для обладателя девятки теперь в одном месте.

ВАЗ 2109 модель:

1 поколение (1987-2011):

Как правило, тюнинг двигателя на ВАЗ 2109 проводят автовладельцы, заинтересованные в повышении мощности и динамики своего автомобиля.Тюнинг двигателя ВАЗ 2109 — это уникальная возможность улучшить технические характеристики вашего автомобиля.

Примечание. Проверка и модернизация тормозов и коробки передач — это классический старт тюнинга. После доработки этих компонентов начинается собственно процесс настройки двигателя.

Повышенная мощность карбюраторного двигателя

Что такое тюнинг двигателя?
Обычно это прибавка в динамике и. Модифицируются различные компоненты, которые подвергаются шлифовке, полировке и растачиванию.
Тюнинг двигателя ВАЗ 2109 смело можно проводить самостоятельными силами. Для этого используются разные методы, в зависимости от суммы денег, доступной владельцу транспортного средства.
Самый дорогой вариант тюнинга — замена штатного двигателя на более мощный силовой агрегат.

Параметры настройки двигателя

Как было сказано выше, тюнинг двигателя включает несколько методов. Все они имеют как свои достоинства, так и недостатки.

Модернизация двигателя по первому пути

Этот вариант предполагает установку и замену следующих компонентов:

Легкие шатуны, которые ставятся под размер 121 мм.
Облегченный коленчатый вал с ходом поршня 78 мм.
Легкий.
позаимствована у Лады Калины.
Кованые поршни диаметром 82,5 мм.
Распредвалы размером 11,3 мм.

Примечание. Такая доработка двигателя дает значительную мощность, равную 98 л / с. Также он позволяет развивать максимальную скорость 183 км / ч.

Второй путь

Данный способ предполагает модернизацию двигателя с вмешательством в работу трансмиссии и карбюратора.В этом случае такая модернизация не потребует слишком больших денежных затрат, если конечно работы не будут выполняться своими силами.
Итак:

Первым делом необходимо установить новый фильтр, диаметр которого должен быть 70 мм. Этот фильтр должен иметь прямое вытяжное устройство. Это позволит увеличить мощность двигателя на 10 л / с.
Устанавливаем 5-ступенчатую коробку передач.
Монтируем новый маслоохладитель.

Третий вариант

Данный способ модернизации двигателя подразумевает установку следующих деталей:

Форсунки новые.
Легкие поршни.
Облегченный коленчатый вал.
Новая коробка передач.
Облегченный маховик.
Улучшенный захват.

Помимо вышеперечисленного, на автомобиль устанавливается множество новых комплектующих, в том числе бесконтактная система зажигания, спортивный глушитель (см.), Медный радиатор и так далее.

Карбюратор

Этой части автомобиля при доработке двигателя уделяется особое внимание.
В частности, заменен карбюратор вместе с другими деталями:

Первым делом снимается пружина с вакуумного привода заслонки второй камеры.Это дает хороший прирост мощности.
Вы также можете усовершенствовать вакуумный привод, подсунув в конструкцию самодельное кольцо из проволоки.
Заменен диффузор.
Заменен распылительный насос.

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя ВАЗ 2109 могут помочь следующие действия:

Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
Уменьшение веса некоторых деталей, таких как шатуны, поршни и т. Д.
Уменьшение толщины поршневых колец, а также уменьшение их количества.

Тюнинг инжекторного двигателя

Если модернизация карбюраторного двигателя более-менее понятна, инжекторный двигатель потребует несколько других методов настройки. В этом случае никакого механического вмешательства не требуется, ведь для того, чтобы изменить технические характеристики, достаточно просто отрегулировать настройки ЭБУ.

Чип-тюнинг

Модернизация инжекторного двигателя еще называется чип-тюнингом.
Вот основные преимущества так называемого чип-двигателя:

Для двигателя и других важных параметров автомобиля производитель устанавливает средние значения. Это сделано для того, чтобы соответствовать общим правилам и требованиям авторынков разных стран мира.
У автомобилей есть некий скрытый задел, который можно выявить благодаря чип-тюнингу.
Мощность двигателя можно увеличить без использования каких-либо механических операций. При этом меняются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
Чип-тюнинг позволяет изменять и увеличивать обороты двигателя, регулировать зажигание, только изменяя настройки.

Как проводится чип-тюнинг

Компьютер снят с автомобиля.
Оттуда удалена микросхема памяти, в которой сохранены все заданные параметры.
Информация считывается с микросхемы с помощью программатора.
Далее в микросхему вносятся необходимые изменения и записываются новые значения.

Примечание. Часто можно изменить значения в микросхеме, не снимая ее, подключив компьютер к специальной вилке.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя резко увеличивается расход топлива, но это ошибочное мнение, потому что это наблюдается непродолжительное время, а потом все нормализуется. Срок службы двигателя после чип-тюнинга не сокращается.
Выше была общая инструкция по тюнингу ВАЗ 2109.Эта информация относится к модификации настроек двигателя своими руками, без участия специалистов, что дает возможность существенно сэкономить.
Дело в том, что цена на любую профессиональную модификацию технических параметров авто в сервисных центрах очень высока. Зачем платить столько денег, если вместе с фото и видео можно все делать самому.

Не работает холостой ход на ВАЗ 2107

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Исправный карбюратор с правильно выставленными моментами зажигания и зазорами между контактами трамблера.

Регулировку режима согласно технической документации следует проводить с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно настраивают на глаз и встроенный тахометр.Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 об / мин. При меньших значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при больших значениях увеличивается расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Засорение карбюратора, в частности системы, обеспечивающей работу на холостом ходу, может привести к нестабильной работе.В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

неправильный уровень топлива в поплавковой камере;
забиты сетчатый фильтр, патрубки и каналы;
ограничение или затруднение клапана в EPHH;
отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
забит воздушный фильтр;
подгорание контактов или неправильный зазор между ними;
некачественные свечи;
неправильная установка угла опережения зажигания.

Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

Сервисное обслуживание, поиск и устранение неисправностей

Работы по техническому обслуживанию систем, обеспечивающих работу двигателя, следует начинать с его полного осмотра. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздушные трубки. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор разбирается и полностью разбирается с выявлением неисправностей и заменой неисправных деталей.

На следующем этапе проводится диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется почистить контакты в трамблере мелкой наждачной бумагой, заменить свечи и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка трансмиссии

Регулировка холостого хода производится в помещении с хорошей вентиляцией или на улице.Вы должны убедиться, что воздушная заслонка полностью открыта, для чего ручка направлена вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность мастера следующая:

В выхлопную трубу вводится приборный датчик, который определяет концентрацию окиси углерода в выхлопе. Устройство включается, и с него снимаются показания, характеризующие работу карбюратора.
При превышении установленных параметров винт качества смеси закручивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не начнет стабильно работать в этом режиме. При отсутствии приспособления регулировку рабочего карбюратора на автомобиле ВАЗ 2107 можно производить и без него. При определенном навыке эта операция не займет много времени.

Регулировка холостого хода

Опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
Скорость увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюратора автомобиля, и в инжектор нам в такой ситуации. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, зачем настраивается ХХ.

Зачем регулировать холостой ход карбюратора?

Карбюратор — это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении.В зависимости от количества и состава смеси (состав в данном случае называется «качество») определяется множество характеристик двигателя: его стабильность, мощность и расход топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на двадцатом. Это означает, что он будет иметь стабильную скорость и максимальную мощность при минимально возможном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

Двигатель неоправданно и довольно большой расход топлива .Эконометрическая стрелка постоянно указывает на неэкономичную работу двигателя, да и бензин стал довольно быстро заканчиваться.
. Это означает, что он едва набирает необходимую скорость до того, как водитель переключает следующую передачу. К тому же на малых оборотах может не быть тяги, глохнет мотор или есть поломки педали газа.

Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора.В этом могут быть виноваты топливные фильтры и насосы.

Самая главная и значимая причина в том, что двигатель не поддерживает холостые обороты или не поддерживает их стабильность: возможна вибрация двигателя, и стрелка тахометра будет постоянно менять свое положение. В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неисправности карбюратора, необходимо отрегулировать холостой ход.Перед тем, как приступить к этой процедуре, необходимо убедиться в правильности работы системы зажигания, и только после этого можно приступать к регулировке холостого хода.

Обратите внимание, что обороты двигателя на холостом ходу зависят от сезона. Летом он не должен превышать 900, а зимой — 1000 об / мин.

Видео — Простая настройка своими руками

Так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с прерванным холостым ходом, принимает решение отрегулировать его, потому что, как мы все знаем, если холостой ход слишком низкий, двигатель будет время от времени глохнуть, а если он слишком высока, то двигатель будет расходовать топливо, и тогда придется искать золотую середину, как говорится.

Но чтобы найти эту середину, сначала нужно научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода.Поэтому сегодня мы займемся вопросом регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки вам понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировка должна выполняться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива в поплавковой камере карбюратора.

В-третьих, необходимо также отрегулировать клапанные зазоры и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта; это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, взглянув на заслонку.

В-пятых, новичку не всегда легко регулировать обороты холостого хода автомобиля, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо производить вместе.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, но только это будет сложнее! (Как произвести настройку без этого устройства, см. В разделе: «»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как приступить к регулировке, ознакомьтесь с фото ниже:

Примечание!
Для начала на фото выше показаны винты, с помощью которых регулируется холостой ход.Как видите, винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта прижимаются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок нет возможности правильно повернуть винт для регулировки холостого хода, то в этом случае ослабьте винты и, как следствие, сломайте головки втулок. Когда винты откручены, счистите с них остатки отломанных втулок и затем вкрутите винты на место!

Регулировка холостого хода с помощью прибора Газоанализатор:

1) Сначала запустите машину и дайте ей прогреться до рабочей температуры «90-95 ° С».После прогрева машины отверткой начните вращать винт, обозначенный на фото под цифрой «2», вращайте этот винт, пока частота вращения коленчатого вала не достигнет «750-800 мин».

Примечание!
Чтобы вы поняли поподробнее, при повороте винта частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при его выключении частота вращения будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.Когда винт закручивается под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при ослаблении — соответственно увеличиваться.

Примечание!
На сегодняшний день необходимо регулировать содержание СО в выхлопных газах по ГОСТу. Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов типа «СН». Кстати, при регулировке винта «1» можно менять частоту вращения коленвала!

3) И завершение, провернуть винт под цифрой «2», тем самым доведя частоту вращения коленчатого вала до нормы.После этого также рекомендуется использовать прибор для проверки содержания «СО» в выхлопных газах. Если необходимо отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс CO в атмосферу не достигнут нормы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал без перебоев, а при отпускании двигатель автомобиля не должен глохнуть.Если двигатель глохнет после отпускания педали газа, увеличьте частоту вращения коленчатого вала до «800 об / мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала плавно поверните винт смеси, который обозначен цифрой «1». Вращайте его, пока коленчатый вал не начнет вращаться с максимальной скоростью. (Скорость вращения коленчатого вала очень легко определить по тахометру)

Примечание!
При вращении этого винта регулируется выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при выключении — наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует скорость вращения коленчатого вала, поэтому при ввинчивании этого винта скорость вращения будет постепенно уменьшаться, а при ее выключении — постепенно увеличиваться!

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За этот период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с трансмиссией и ее обвесом, разного характера, но симптоматические:

двигатель периодически глохнет;
не держит стабильную скорость;
нестабильный холостой ход;
сложно запустить;
недостаточная мощность;
повышенный расход топлива.

Все неисправности возникают по двум причинам: несовпадение или износ деталей.

Обычно выражается как самопроизвольное изменение оборотов двигателя. Наблюдается при движении и на холостом ходу.Самая частая причина хождения по оборотам блоков впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основе этих данных ЭБУ регулирует расход горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса частота вращения двигателя начинает зависеть от количества подаваемого кислорода.То есть подул ветерок — обороты увеличились, куплет — уменьшился.

Убедиться, что это ДМРВ достаточно просто неисправен. Отсоедините разъем устройства и компьютер перейдет в аварийный режим работы. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, кроме его загрязнения, поэтому его можно попробовать почистить.
