Замена ремня ГРМ двигателя автомобиля ВАЗ 2108, 2109, 21099

Периодичность замены ремня привода газораспределительного механизма двигателя (ГРМ) на автомобилях ВАЗ 2108, 2109, 21099 составляет 75.000 км пробега.

Многие автомеханики рекомендуют проводить замену ремня ГРМ несколько раньше – 55-60 тыс. км, так как качество поставляемых в запасные части ремней ГРМ для автомобилей ВАЗ 2108, 2109, 21099 оставляет желать лучшего.

Помимо этого каждые 10-15 тыс. км необходимо проводить осмотр состояния ремня на предмет замасливания, появления потертостей, разрывов и трещин (см. «Проверка ремня ГРМ»). Дефектный ремень ГРМ сразу заменяем, не дожидаясь срока пробега. Процедура замена ремня ГРМ двигателя на ВАЗ 2108, 2109, 21099 не сложная, выполнить ее можно даже в походных условиях за короткий промежуток времени без специальных инструментов и приспособлений.

Необходимые инструменты, приспособления, запчасти

— Накидной ключ или головка на 19 мм;

— Накидной ключ, рожковый ключ или головка на 17 мм

— Накидной ключ или головка на 10 мм

— Накидной ключ или головка на 8 мм

— Толстая шлицевая отвертка

— Специальный ключ для вращения натяжного ролика

— Новый ремень привода ГРМ

— Новый натяжной ролик (если необходимо)

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку

— Поднимаем ручник, под колеса устанавливаем упоры

— Поддомкачиваем правое переднее колесо, снимаем его, под порог ставим упор

Замена ремня привода ГРМ двигателя на автомобилях ВАЗ 2108, 2109, 21099

1.

Снимаем правый брызговик двигателя.

Можно полностью не снимать, а лишь отвернуть ключом на 8 мм два винта его крепления в нижней части арки колеса и немного отогнуть вниз, освобождая доступ к шкиву коленчатого вала.

2. Снимаем ремень привода генератора.

Для этого ослабляем гайку нижнего болта крепления генератора ключом на 19, ослабляем гайку верхнего крепления генератора ключом на 17. Смещаем генератор к двигателю и снимаем ремень. Доступ к гайкам крепления генератора возможен из подкапотного пространства автомобиля.

3. Снимаем защитную крышку ремня ГРМ.

Для этого ключом на 10 мм отворачиваем 3 болта его крепления (один в центре, два сбоку) и вынимаем его вверх.
hr>

4. Отворачиваем болт крепления шкива привода генератора на коленчатом валу.

Болт завернут с большим моментом затяжки, поэтому желательно использовать мощный ключ на 19 мм или головку с воротком. Для стопорения от проворачивания коленчатого вала, вставляем лезвие толстой шлицевой отвертки между зубцами маховика в лючке на картере сцепления. Желательно эту процедуру делать с помощником, но можно изловчится и одному.

5. Снимаем шкив привода генератора.

6. Предварительно совмещаем установочные метки.

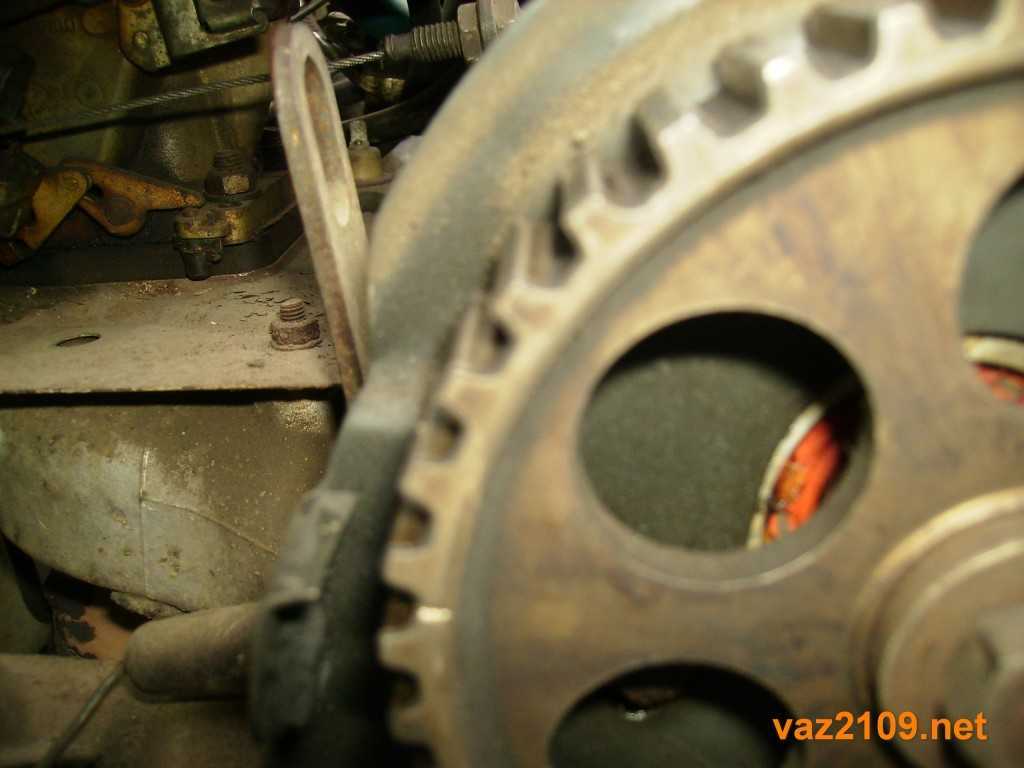

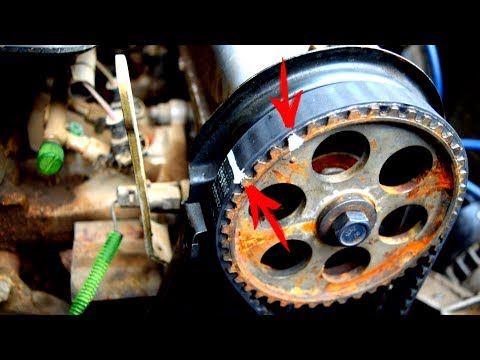

На зубчатом шкиву распредвала (выступ-метка) – выступ на задней стальной части крышке привода ГРМ.

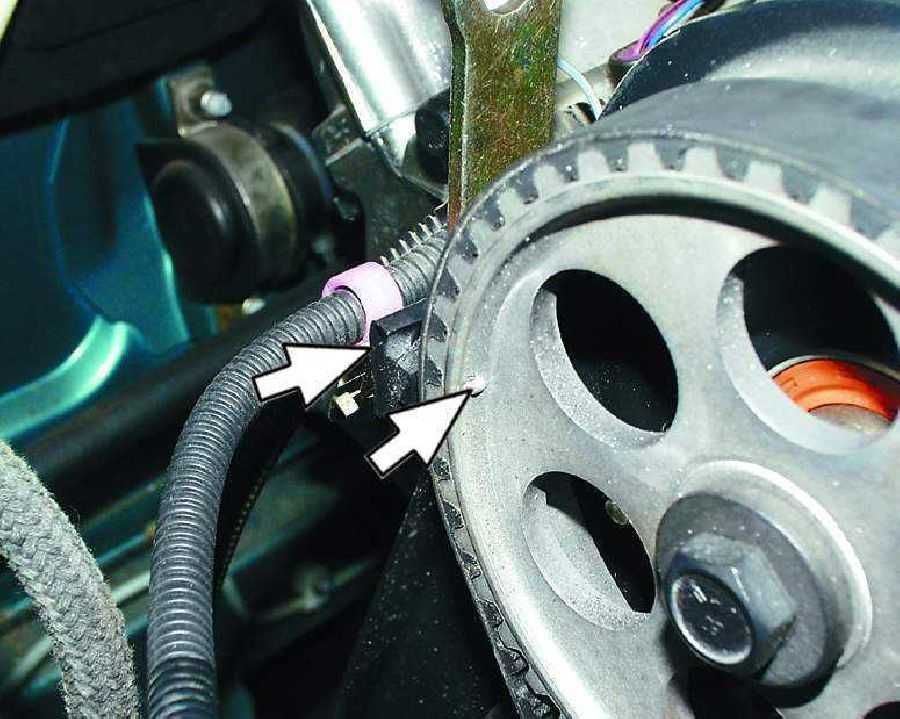

Установочные метки ГРМ на шкиву распредвала и выступ на задней крышке привода

На зубчатом шкиву коленчатого вала (точка) – вырез на отливе на передней части масляного насоса.

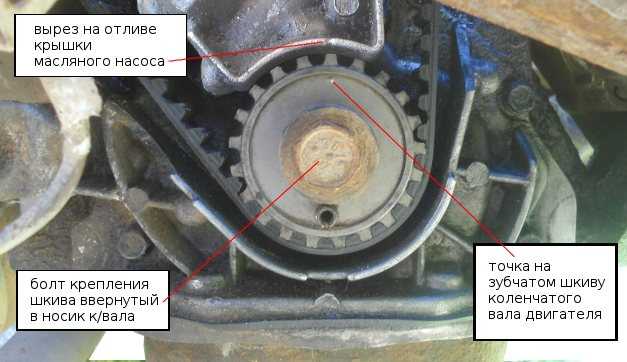

Установочные метки ГРМ на зубчатом шкиву коленчатого вала и вырез на отливе корпуса масляного насоса

Для того чтобы вращать привод ГРМ вворачиваем болт крепления шкива коленчатого вала обратно в его отверстие, в носике коленчатого вала. За него и вращаем по часовой стрелке, ключом на 19 мм.

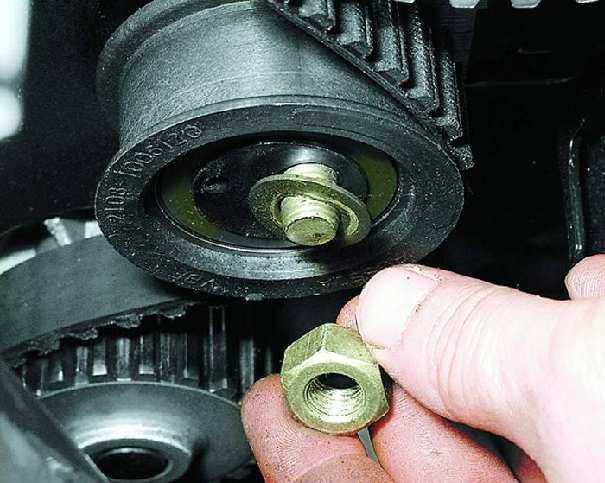

7. Ослабляем гайку крепления натяжного ролика.

Если планируется замена натяжного ролика, гайку отворачиваем полностью. Используем для этого ключ на 17 мм. После отворачивания гайки поворачиваем рукой ролик против часовой стрелки, натяжение ремня ГРМ сразу ослабнет. Если необходимо снимаем натяжной ролик.

При помощи ключа на «13» ослабляем затяжку гайки крепления натяжного ролика

hr>

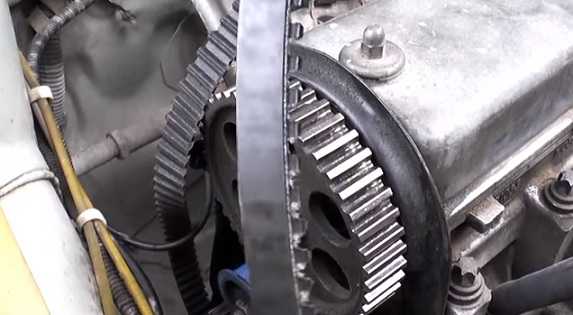

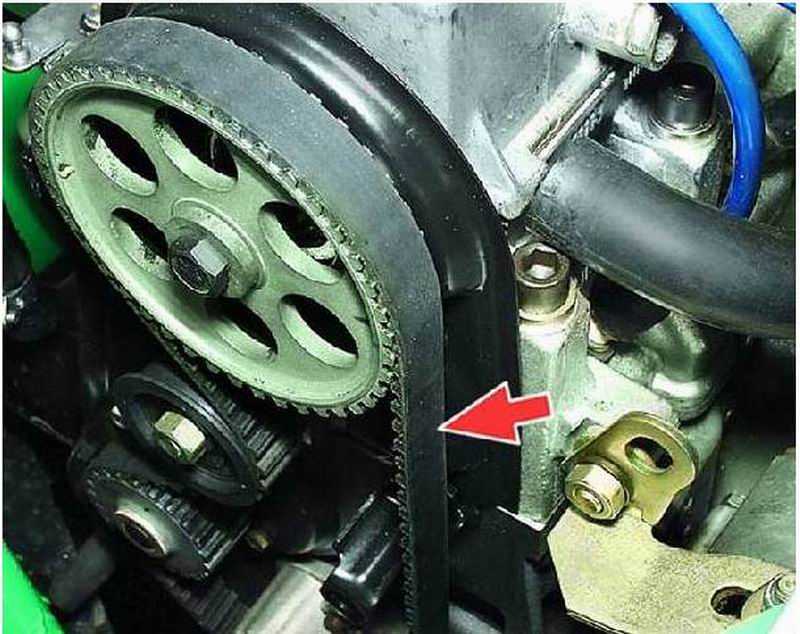

8. Снимаем старый ремень ГРМ.

Сдвигаем его со шкива распредвала, снимаем с натяжного ролика, помпы, шестерни коленчатого вала.

9. Надеваем новый ремень ГРМ.

При необходимости устанавливаем новый натяжной ролик ремня и слегка притягиваем его гайкой. При надевании ремня тщательно совмещаем установочные метки:

На шкиву распредвала (выступ-метка) – выступ на задней стальной части крышки привода ГРМ;

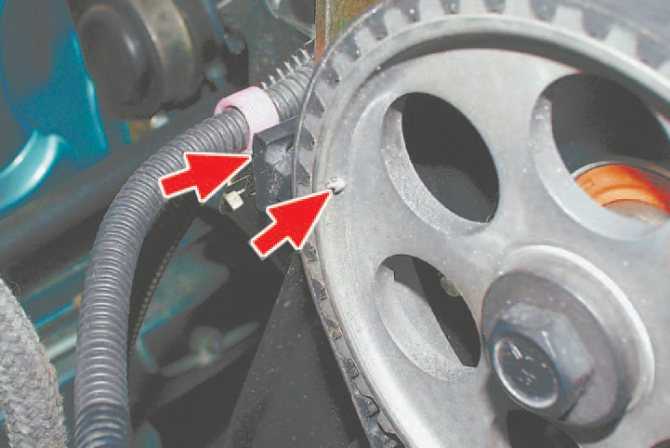

Установочные метки ГРМ на шкиву распредвала и выступ на задней крышке привода

На зубчатом шкиву коленчатого вала (точка) – вырез на отливе передней части масляного насоса двигателя.

Установочные метки ГРМ на зубчатом шкиву коленчатого вала и вырез на отливе корпуса масляного насоса

В лючке на картере сцепления длинная метка на маховике должна находиться по центру треугольного выреза на шкале для установки момента зажигания, что соответствует установки поршней 1-го и 4-го цилиндра в высшую мертвую точку (ВМТ).

Установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

Если все установочные метки точно совпадают, натягиваем ремень.

10. Натяжение ремня привода ГРМ.

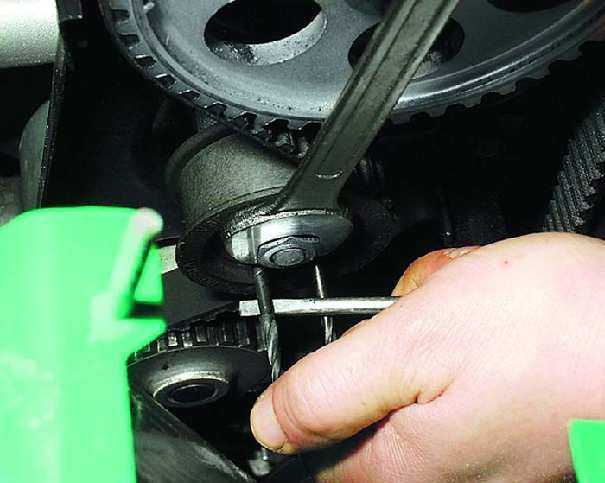

Вставляем специальный ключ в отверстия натяжного ролика и поворачиваем его по часовой стрелке, ремень ГРМ будет натягиваться. Слишком сильного усилия прикладывать не нужно. Немного затягиваем гайку крепления натяжного ролика рожковым ключом на 17 мм. Проверяем степень натяжения ремня: поворачиваем его пальцами руки вокруг своей оси (скучиваем). Ремень должен повернуться на 90 градусов.

Натяжение ремня привода ГРМ при помощи специального ключа

hr>
Проворачиваем коленчатый вал за болт ключом на 19, чтобы ремень сделал два оборота. Еще раз поверяем совмещение установочных меток и натяжение ремня. При необходимости подтягиваем натяжным роликом.

Если нет специального ключа для натяжения ремня привода ГРМ можно воспользоваться двумя гвоздями подходящего диаметра и пассатижами. Гвозди вставляем в отверстия роликами, пассатижами их поворачиваем.

11. Окончательно затягиваем гайку крепления натяжного ролика.

Слишком большое усилие прикладывать не нужно, так как можно погнуть шпильку ролика, а это чревато сползанием ремня. В идеале необходимо затягивать гайку крепления натяжного ролика динамометрическим ключом определенным моментом.

Устанавливаем на место шкив коленчатого вала, пластмассовую крышку привода ГРМ, ремень генератора, натягиваем его и закрепляем генератор. Ставим на место и закрепляем правый брызговик двигателя. Устанавливаем колесо и спускаем автомобиль с домкрата. Пускаем двигатель и проверяем его работу. При необходимости выставляем момент опережения зажигания.

Замена ремня привода ГРМ на двигателе автомобиля ВАЗ 2108, 2109, 21099 завершена.

Примечания и дополнения

— При обрыве ремня привода ГРМ на автомобилях ВАЗ 2108, 21081, 2109, 21091 с двигателями 1.1, 1.3 л гнет клапана, так как происходит их встреча с поршнями. На ВАЗ 21083, 21093, 21099 с двигателями 1.5 л клапана не гнет.

— При установке ремня ГРМ на двигателях 1.1 и 1.3 л не желательно вращать распредвал или коленчатый вал после снятия ремня, так как клапана могут встретится с поршнями.

— На ряде двигателей крышка масляного насоса не имеет установочной метки — разреза. При выставлении меток в этом случае необходимо установить выступ для фиксации шкива привода генератора на зубчатом шкиву коленчатого вала по центру разреза на нижнем отливе крышки масляного насоса.

— Перескочивший на зуб-два ремень ГРМ приведет к смещению фаз газораспределения нестабильной работе двигателе в целом, «выстрелам» в карбюратор или глушитель.

Еще статьи по двигателям ВАЗ 2108, 2109, 21099

— Признаки неисправности натяжного ролика привода ГРМ

— Что такое ГРМ и для чего?

— «Плавают» обороты двигателя автомобилей ВАЗ 2108, 2109, 21099

— Вибрация двигателя

— Признаки неисправности ЦПГ автомобилей ВАЗ

— Основные неисправности ремня привода ГРМ двигателя автомобиля

Подписывайтесь на нас!

как поменять ремень и что нужно учитывать при замене

В отличие от цепного привода ГРМ, в автомобилях с ременным приводом именно ремень газораспределительного механизма является  достаточно слабым местом.   В случае обрыва  двигатель не только перестанет работать, но и может потребовать серьезного ремонта. Причина —  на многих моторах клапана гнет при обрыве ремня ГРМ со всеми вытекающими последствиями.

Чтобы избежать проблем, состояние ремня и роликов нужно контролировать, а также менять ремень ГРМ строго по регламенту. При этом важно правильно выставлять ремень механизма газораспределения. Далее мы рассмотрим, как поменять ремень ГРМ ВАЗ 2109, а также  на какие метки ГРМ 2109 нужно обращать внимание при замене, чтобы поставить ремень правильно.

Содержание статьи

• Замена ГРМ на ВАЗ 2109
• Снятие старого ремня ГРМ
• Как поставить ремень ГРМ по меткам правильно и проверить натяжение
• Что в итоге

Замена ГРМ на ВАЗ 2109

Как уже было сказано выше, ремень ГРМ имеет ограниченный срок службы. На одних машинах заявленный срок службы оригинального изделия может быть больше, на других меньше. В случае с ВАЗ ремень ходит, в среднем, около 50-60 тыс. км. или 4-5 лет.

При этом важно помнить, что он может прийти в негодность раньше по ряду причин (попадание масла или технических жидкостей, растяжение, расслоение, растрескивание и т.д.). Так или иначе, менять ремень ГРМ ВАЗ 2109  нужно как по пробегу или по времени, так и в случае появления дефектов.

Сам ремень фактически является резиновым ободом с зубчатой внутренней стороной и необходим для синхронизации работы коленчатого и распределительного вала. Также указанный ремень на ВАЗ и многих других авто выступает в качестве привода водяного насоса, маслонасоса и т.д.

При этом ошибочно полагать, что деталь имеет большой ресурс. Если просто, это расходник, который нужно регулярно менять. Давайте рассмотрим, как выполняется замена и на что обращать внимание.

Снятие старого ремня ГРМ

Итак, замена ремня ГРМ на ВАЗ 2109 инжектор, прежде всего, продиктована тем,  что при обрыве может погнуть клапана и потребуется ремонтировать ГБЦ.  При этом важно знать не только то, как поменять сам ремень, но и как выставить ГРМ ВАЗ 2109 правильно при замене.

Для замены  нужно заранее подготовить набор ключей или головок, отвертки, сам зубчатый ремень ГРМ,  натяжной ролик, при необходимости замены также водяной насос (помпу) и шпильку для натяжителя. Теперь можно переходить к самой замене.

• В случае с ВАЗ 2109 следует оставить машину на ручник, после чего под задние колеса подложить противооткатные упоры;
• Затем болты на правом переднем колесе нужно ослабить;
• Далее правую сторону авто следует поддомкратить, снять колесо, подложив его под картер мотора для страховки;
• Теперь можно открыть капот, ключом «10» открутить 3 болта, которыми закреплен защитный кожух ГРМ;
• Следующим шагом будет ослабление гайки на генераторе и снятие ремня привода генератора. Основная задача — ослабить верхний стопорный болт и сдвинуть генератор к двигателю, благодаря чему привод ослабнет и его можно снять. Ремень нужно снимать, так как нужен доступ и потребуется демонтаж шкива коленвала.

Теперь при помощи ключа «19» следует открутить болт, фиксирующий шкив коленвала.

На моделях с карбюраторам в прорезь шкива  можно вставить отвертку, стальной пруток или ключ, чтобы зафиксировать вал от прокручивания.

На инжекторных версиях потребуется удерживать отверткой маховик, чтобы он не проворачивался, параллельно откручивая  болт шкива. Также есть решение пригласить напарника, включить пятую передачу в салоне и нажать на  педаль тормоза.

• Открутив болт, далее следует ослабить натяжной ролик ВАЗ 2109 для более легкого снятия ремня. Гайка выкручивается ключом «17». Сам ролик ГРМ ВАЗ 2109 можно снять, так как обычно его нужно менять вместе с ремнем. Обратите внимание, важно не потерять подложенные шайбы.
• Сняв ремень со шкивов, параллельно нужно проверить помпу. Помпа не должна течь, люфтить, шкив должен нормально проворачиваться. Кстати, если водяной насос не в порядке, по краю ремня можно увидеть сильную выработку. Если признаки указывают на проблемы, помпу нужно заменить.

Кстати, помпа меняется каждую вторую смену ремня, так как насос служит около 100 тыс. км. При этом натяжной ролик требуется менять при каждой смене ремня, то есть замена ремня и ролика выполняется параллельно.

Как поставить ремень ГРМ по меткам правильно и проверить натяжение

Идем далее. Сняв старый ремень ГРМ 2109, а также проверив помпу, можно переходить к установке нового ремня. При этом важно знать, как выставить ремень ГРМ ВАЗ 2109 правильно.

Чтобы выполнить монтаж, потребуются два ключа (на 17 и на 19), плоская отвертка, а также лампа или фонарь для освещения. Сначала требуется установить новый натяжной ролик ВАЗ 2109, далее потребуется выставить механизм, опираясь на метки ваз 2109.

При помощи ключа шкив распредвала нужно провернуть до момента, пока метка на шкиве не совпадет с планкой, прикрепленной к блоку двигателя. Далее распредвал нужно стараться не проворачивать в процессе выполнения работ.

Чтобы выставить  ГРМ ВАЗ 2109:

• сначала нужно выставить метку на распределительном валу;
• затем осуществляется проверка совпадения меток на шкиве коленчатого вала;
• для точной проверки нужно свериться с метками на маховике;

Если подробнее, на коленчатый вал  нужно наживить болт, чтобы получить возможность выставить шкив по меткам. Коленвал прокручивается  до момента, пока метка на шкиве не займет строго вертикального положения.

Для проверки следует вынуть резиновую заглушку в картере сцепления и через смотровое окошко взглянуть на маховик. На маховике есть метка в виде риски, которая в норме должна совпасть с прорезью на планке, которая прикручена к блоку ДВС.

Теперь потребуется надеть ремень (сначала надевается на шкив коленвала, после на шкив распредвала).  Надевать новый ремень ГРМ нужно сначала на шкив коленчатого вала, после нижнюю ветвь заводят за шкив помпы, пропускают справа от натяжного ролика, также вторую ветвь накидывают на зубчатый шкив распредвала.

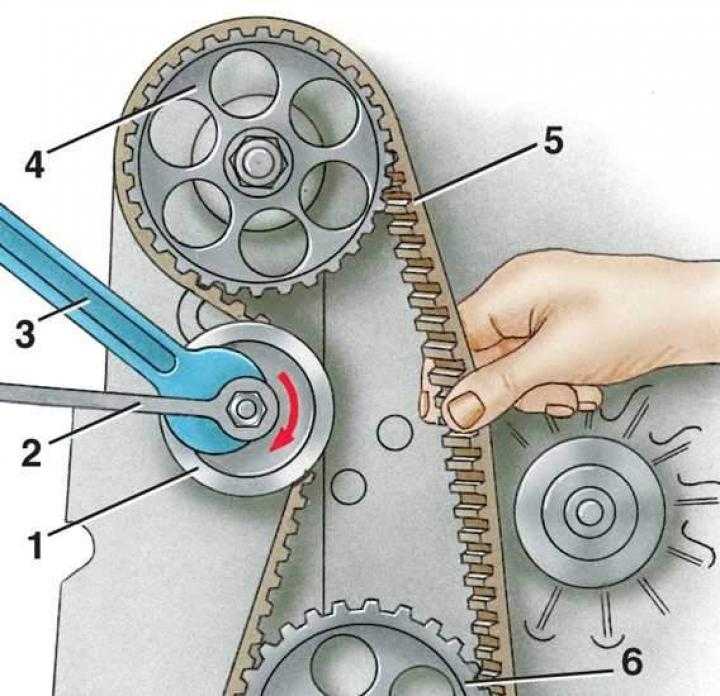

Для регулировки натяжения ремня в ролик ВАЗ 2109 вставляется особый ключ. Если ключа нет, можно пользоваться отверткой, а также взять пару саморезов, гвоздей и т.п. Далее с помощью ключа или отверткой, вставленной между винтами натяжного ролика, следует провернуть ролик против часовой стрелки. Это позволяет натянуть ремень.

Рекомендуем также прочитать статью о том, какой ремень ГРМ лучше выбрать. Из этой статьи вы узнаете о лидирующих производителях ремней ГРМ, а также о том, как выбрать ремень механизма газораспределения и на каких производителей лучше обратить внимание.

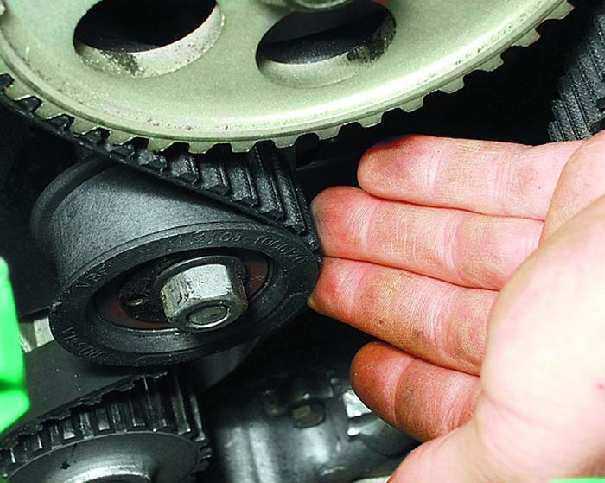

Натяжение контролируется таким образом, что если на самом длинном отрезке удается провернуть ремень не более, чем на 90 градусов, тогда это норма. Отклонения будут указывать на перетянутый или ненатянутый ремень. В этом случае нужны регулировки.

Например, если ремень ГРМ перетянут, тогда его требуется ослабить, воздействуя на натяжной ролик. Потребуется сначала ослабить гайку ролика, после чего повторить натяжку ремня. Важно понимать, что при сильном натяжении уменьшается как срок службы ремня ГРМ, так и подшипников помпы и натяжителя.

Другими словами, ремень должен проворачиваться с определенным усилием, однако небольшим. Отклонение от нормы регулируется натяжителем (поворот ролика против часовой стрелки).

Отрегулировав ремень, обратно устанавливается крепежный болт привода генератора, после чего головкой «19» проворачивается болт коленвала на 2 оборота по часовой стрелке. Это нужно, так как требуется еще раз проверить совпадение меток по окончании всех работ.

Провернув коленвал ключом, контролируются метки. Если все метки совпали и ремень нормально натянут, двигатель можно запускать. Убедившись в том, что агрегат нормально работает, следует поставить защитный кожух ГРМ на место.

Что в итоге

Как видно, обрыв ремня ГРМ на работающем моторе обычно является причиной последующего капитального ремонта двигателя (клапана ударяются об поршни и гнутся, возникает дефект поршней и т.д.).

По этой причине следует  проверять состояние ремня ГРМ  каждые 10-15 тыс. км. Если во время осмотра видны дефекты или ремень отработал около 50-60 тыс. км., его нужно менять.

Рекомендуем также прочитать статью о том, что лучше, цепь или ремень ГРМ. Из этой статьи вы узнаете о преимуществах и недостатках приводов ГРМ указанных типов, а также какой из них лучше и почему.

Напоследок отметим, что при замене важно правильно выставить ремень ГРМ по меткам, а также добиться нужного натяжения. В противном случае недотянутый ремень может проскочить на зубьях. Если же он перетянут, тогда может произойти обрыв, в значительной степени усиливается износ ремня, шкивов, роликов и т.д.

Замена ремня ГРМ ВАЗ-2109 карбюратор, инжектор

Проверку состояния ремня ГРМ лучше всего проводить как можно чаще – примерно раз в 15-20 тысяч километров пробега. Замену же его осуществлять при 50-60 тысячах. Лучше не тянуть, и вовремя установить новый комплект.

Особенно это касается автомобилей ВАЗ-2109 с двигателями 1,3 литра. На них установлены поршни, в которых нет циклевки под клапаны.

При обрыве ремня ГРМ коленчатый вал продолжает вращаться. Распредвал же останавливается, а все клапаны занимают нижнее положение (открыты).

Происходит удар поршней о клапаны, причем его силы хватает, чтобы последние деформировались. Поэтому обрыв ремня ГРМ может вызвать весьма печальные последствия.

Подготовка к ремонту

Установите под левое заднее колесо упоры, а правую переднюю сторону слегка приподнимите на домкрате.

Ослабьте крепление диска к ступице.

Теперь поднимите сторону автомобиля, чтобы колесо поднялось над поверхностью земли. Без этой процедуры замена ремня ГРМ невозможна.

После этого выкрутите болты и снимите колесо с автомобиля.

Теперь можно приступить к демонтажу остальных агрегатов. Потребуется ослабить гайку на генераторе и снять с него ремень, так как он мешает проведению ремонта.

Накидным ключом на 10 выкрутите три болта, которыми крепится защитный чехол к блоку двигателя ВАЗ-2109. Вот под ним и находится ремень ГРМ с натяжным роликом.

Но перед снятием привода нужно выполнить установку валов по меткам. Для этого необходимо ключом на 19 проворачивать коленчатый вал по часовой стрелке.

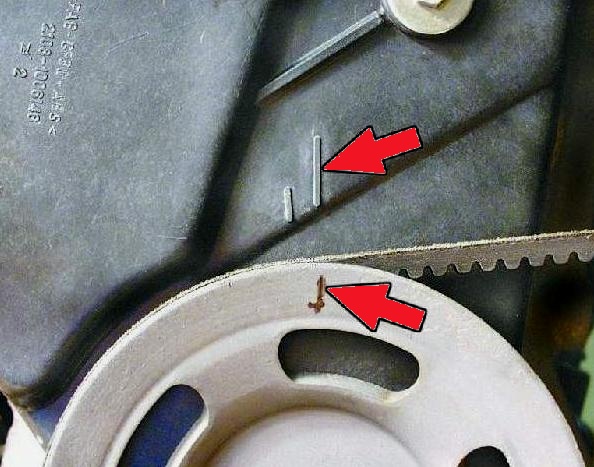

В блоке сцепления (под трамблером) находится резиновая заглушка. Если ее извлечь, то можно увидеть маховик. На нем имеется метка, которая должна совпасть с вырезом на планке, прикрепленной к двигателю.

Также на распределительном валу есть метка, которая должна совпасть с планкой.

Замена помпы и снятие ремня

Вместе с ремнем ГРМ следует менять и жидкостный насос. Срок службы обоих агрегатов примерно одинаков – около 60 тысяч километров пробега.

Правда, помпа может пройти и 75, но не каждый экземпляр. Поэтому лучше лишний раз подстраховаться, чтобы в дальнейшем не возникало неприятностей.

Для начала следует избавиться от ремня. Для этого нужно с коленчатого вала снять шкив привода ремня генератора.

Ключом на 17 ослабляете крепление натяжного ролика. Когда ремень ослабнет, его можно снять. Церемониться с ним не стоит, можно даже срезать, чтобы не тратить много времени на это занятие.

Теперь, когда подобрались к помпе, нужно не забыть о самом главном – об охлаждающей жидкости в системе. Чтобы ее слить, предусмотрено два отверстия:

• в картере – бронзовый болт, имеющий головку под ключ 13;
• в нижней части радиатора – откручивается без труда руками.

Не забудьте открыть кран печки и выкручивать пробку с расширительного бачка. Если в радиаторе печки останется ОЖ, то при демонтаже помпы она будет выливаться. Отсюда немалые потери жидкости.

Система охлаждения на ВАЗ-2109 герметичная, поэтому необходимо давление сверху, чтобы вышел тосол.

Помпа крепится тремя болтами к блоку двигателя. Ключом на 10 необходимо их выкрутить, а при помощи молотка и тонкого зубила выбить из посадочного места.

Тщательно очистите поверхность на блоке. Главное, чтобы не осталось на ней старой прокладки и мелких частиц грязи. Установка помпы производится в обратном снятию порядке.

Также читайте — Где находится стартер ВАЗ 2109 карбюратор, инжектор.

Установка и регулировка ремня ГРМ

Замене подлежит не только ремень, но и ролик. Последний лучше использовать с пластиковой наружной частью.

Во-первых, он не так съедает ремень. Во-вторых, при заклинивании механизм ГРМ продолжит работать в прежнем режиме, но с некоторыми шумами.

Сначала установите новый ролик и наживите гайку. Наденьте ремень ГРМ на шкив коленчатого вала.

Так как вы перед снятием провели установку валов по меткам, то далее проденьте ремень, установив его на помпу и натяжной ролик, а в последнюю очередь на распредвал.

Но не спешите закругляться, сначала проверьте совпадение меток. Только если они находятся на своих местах, спецключом проведите натяжение ремня ГРМ, повернув ролик.

После натяжки еще раз посмотрите, совпадают ли метки на распределительном валу и маховике.

Если нет, то ослабляете ремень, производите установку, затем снова натягиваете при помощи ролика.

После замены и окончательной установки по меткам нужно собрать все в обратной последовательности.

Устанавливается шкив привода и ремень генератора, производится его натяжение. После прикручивается защита блока ГРМ и заливается охлаждающая жидкость в систему.

В окончании устанавливаете на место колесо и опускаете автомобиль.

Только тогда замена ремня ГРМ на ВАЗ-2109 будет закончена.

Метка: ВАЗ 2109

Особенность замены ремня ГРМ на Ладе Самара своими руками

Содержание

1. Разборка
2. Дальнейшие шаги
3. Установка водяного насоса и натяжного ролика
4. Окончательная установка

В заводской комплектации автомобили Лада Самара оснащаются 3 типами бензиновых двигателей объемом в 1,1,1,3 и 1,5 литра. На всех этих моторах газораспределительный механизм приводится в действие зубчатым ремнем. Производитель рекомендует менять этот расходник через каждые 50000 километров пробега.

Несвоевременная замена ремня ГРМ на двигателях приводит к дорогостоящему ремонту головки блока цилиндров. Исключение — автомобили, оснащенные двигателем объемом 1,5 литра. В поршнях этого мотора есть заводские выштамповки для клапанов.

Чтобы заменить ремень газораспределительного механизма на автомобиле ВАЗ 21099 своими руками, если на нем установлен инжектор, особых навыков не требуется. Если на автомобиле смонтирован карбюратор, то последовательность действий та же, но шкив коленчатого вала снимается по-другому.

Разборка

Замена ремня ГРМ на ВАЗ — не очень трудоемкая процедура, но, как и все работы с двигателем, требует аккуратности, внимательности и терпеливости. Неточности приведут вас прямиком к мотористу, и легким испугом вы уже не отделаетесь.

Список необходимых запчастей:

1. Зубчатый ремень.
2. Водяной насос (помпа) с прокладкой.
3. Натяжной ролик.
4. Шпилька ролика.
5. Шестерня ГРМ ВАЗ 2108-99.
6. Автогерметик.

Кроме того, вам понадобится помощник. Сначала необходимо перевести рычаг переключения передач в нейтральное положение, поставить машину на ручной тормоз, открыть капот и подставить противооткатные упоры под задние колеса. Далее нужно достать из багажника домкрат, сумку с инструментами и запасное колесо. Все.

Можно приступать:

1. Снимаем клемму «-» с аккумулятора.
2. На левой передней части двигателя находится черная пластиковая крышка ремня ГРМ — откручиваем 3 болта и снимаем ее.
3. Под крышкой можно увидеть шестерню распределительного вала с надетым на нее ремнем. Обратите внимание на расположение ремня — если он лежит не точно посередине шестерни, а ближе к двигателю, значит, скорее всего, погнута шпилька натяжного ролика, ее придется заменить.
4. Далее нам нужно снять ремень генератора. Делается это очень просто: необходимо отпустить верхний стопорный болт и отодвинуть генератор к двигателю. Натяжение ремня ослабнет, и его можно будет снять одним движением руки.
5. Теперь нам необходимо выставить распределительный вал по меткам. Для этого нужно найти корпус сцепления (справа от мотора) и, глядя в окошко на корпусе, проворачивать коленчатый вал за шкив до тех пор, пока метка на маховике не совпадет с меткой на корпусе сцепления.

Дальнейшие шаги

Если метки совпали, значит, поршень первого цилиндра находится в самом верхнем положении. Это крайне важно для того, чтобы правильно отрегулировать газораспределительный механизм при установке нового ремня.

Кроме того, необходимо убедиться в том, что метка на шестерне ГРМ совпадает с планкой на кожухе.

1. После выставления меток отпускаем натяжной ролик, ослабив гайку, и отводим его в сторону.
2. Снимаем ремень с шестерни распредвала. Теперь полному снятию его мешает только шкив коленчатого вала, который приводит в действие генератор.
3. Ослабляем гайки правого переднего колеса, поднимаем машину домкратом, снимаем колесо.
4. Подставляем снятое и приготовленное запасное колеса под машину — если сорвет домкрат, это спасет вам жизнь. Поворачиваем рулевое колесо вправо до упора.
5. Залезаем под правую колесную арку, откручиваем 3 болта крепления бокового защитного щитка и снимаем его.
6. Для того чтобы снять шкив коленчатого вала с автомобиля, на котором установлен инжектор, необходимо одновременно отверткой удерживать маховик от проворачивания (через окошко в корпусе сцепления) и откручивать болт крепления шкива.
7. Снимаем ремень ГРМ.

• после снятия ремня с шестерни распредвала ни в коем случае нельзя проворачивать коленчатый и распределительный валы, иначе поршни ударят по клапанам;
• если на автомобиле ВАЗ 21099 установлен карбюратор, то шкив коленвала можно удержать в одиночку.

Установка водяного насоса и натяжного ролика

Заводом-производителем рекомендуется замена ремня ГРМ вместе с помпой и натяжным роликом. Кроме того, в случае сильного износа следует менять и шестерню распределительного вала.

Для того чтобы заменить помпу, нужно провести следующие операции.

1. Слить охлаждающую жидкость в какую-нибудь тару.
2. Открутить шестерню распредвала, удерживая от поворачивания отверткой, вставленной в отверстие шестерни и упертой в гайку, крепления задней крышки.
3. Снять шестерню.
4. Открутить гайку и 4 болта крепления задней крышки и отодвинуть ее в сторону.
5. Вынуть старую помпу, потянув ее отверткой за зубчатый шкив.
6. Установить новую деталь вместе с прокладкой.
7. Собрать все в обратном порядке.
8. Залить тосол.

Водяной насос можно не менять, если вам не сложно будет снова разбирать всю конструкцию, когда старый потечет. Натяжной ролик нужно менять обязательно, так как внутри него есть смазанные подшипники. Их ресурс рассчитан таким образом, чтобы смазка кончалась через 50000 километров пробега. Потом они начинают сыпаться.

Для замены старого ролика нужно открутить гайку и снять его со шпильки. За роликом есть шайба, не потеряйте ее, в магазинах они появляются редко. Теперь можно надеть новый ролик и прикрутить его на ось.

Окончательная установка

Пора устанавливать новый ремень.

1. Сначала пропускаем его под шестерней коленвала.
2. Затем надеваем ремень ГРМ на шестерню распредвала.
3. Потом задеваем его за зубчатый шкив водяного насоса и пропускаем справа от ролика.
4. Прикручиваем шкив коленчатого вала.
5. Надеваем ремень генератора и натягиваем его.
6. Затягиваем гайку ролика, тем самым регулируя натяжение зубчатого ремня ГРМ.

Важно не поворачивать распредвал и коленвал, пока ремень не установлен. Для затяжки ролика существует специальный ключ. Если у вас его нет, можно вставить 2 подходящих по диаметру шурупа в маленькие отверстия на лицевой стороне ролика и с помощью отвертки зафиксировать его, пока идет затяжка.

Правильное натяжение ремня можно определить, попытавшись повернуть его на 90 градусов со стороны, противоположной шкиву помпы. Если после приложения некоторого усилия он поворачивается, значит, все правильно. Если не поворачивается или поворачивается больше, чем на 90 градусов, значит, нужно регулировать натяжение заново.

Теперь остается провернуть несколько раз коленчатый вал за его шкив, чтобы убедиться, что все метки совпадают. И если это так, то прикрутить боковой щиток, защитную крышку и колесо на положенные им места. А если метки не совпадают, необходимо снять ремень и отрегулировать все заново. На этом замена ремня ГРМ на автомобиле ВАЗ 21099 завершена.

Метки грм ваз 2109 — как выставить по меткам грм

Содержание статьи

Замена ремня ГРМ является одной из самых важных процедур технического обслуживания автомобиля. Обрыв ремня ведёт к поломке двигателя несущей под час дорогостоящий ремонт, тем более данный вид работ не требует больших материальных затрат и умения квалифицированного специалиста.

Здесь очень важно понимать процессы, происходящие в работающем двигателе, чтобы правильно с ориентировать порядок проведения работ по замене ремня ГРМ. Поршень в момент сжатия топлива должен находиться в верхней мертвой точке, соответственно на зубчатом шкиве коленвала имеется метка, при совмещении которой с меткой на передней крышке двигателя фиксируется данное положение.

В момент нахождения поршня в верхней мёртвой точке, клапана данного цилиндра в головке блока должны быть полностью закрыты. Этому соответствует также определённое положение распредвала, которое отмечено меткой. Выставлять метки необходимо по первому цилиндру двигателя. То есть поршень первого цилиндра находится в ВМТ, клапана полностью закрыты.

Необходимо также понимать, что следующее положение поршня, при котором происходит сжатие топлива и метки расположены правильно соответствуют одному обороту распредвала и двум оборотам коленвала, то есть метка коленвала дважды совмещается с меткой на передней крышке двигателя, а правильное её положение соответствует тому когда поршень находится в ВМТ в момент сжатия топлива и клапана первого цилиндра закрыты  полностью, если все это понимать то сам процесс установки ремня не вызовет ни каких затруднений.

Возьмите любой существующий двигатель внутреннего сгорания, все эти процессы останутся неизменными, различие лишь в конструкции привода грм, либо это ремень либо цепь либо шестерни. Нам остаётся разобраться лишь в нюансах характерных для каждого типа двигателя.

В этой статье я хотел бы рассказать об устройстве ГРМ двигателя установленного на автомобиль ВАЗ 2109, с головкой блока цилиндров имеющую 8 клапанов, то есть  каждый цилиндр имеет один выпускной и один впускной клапан, соответственно работу этих клапанов обеспечивает один распредвал. И так с чего начать разбирать механизм привода ГРМ. На данном автомобиле удобнее будет снять переднее правое  колесо.

Внизу   снять защитный кожух. Это нам необходимо, для того чтобы получить доступ к шкиву привода генератора и зубчатому шкиву привода распредвала. Сняв защитный щиток мы сможем открутить болт крепления шкива привода генератора . Предварительно необходимо ослабить натяжение ремня генератора, и снять ремень Затем снимаем пластмассовый защитный кожух сверху. Он держится на трёх крепёжных болтах. Ослабляем гайку крепления натяжного ролика, после этого ремень легко снимается с зубчатых шкивов.

Теперь необходимо заменить натяжной ролик на новый. Для этого устанавливаем дистанционную шайбу, сам ролик и притягиваем ролик крепёжной гайкой.

Желательно заодно поменять и помпу, не больших денег она стоит, а вреда может принести очень много в случае выхода из строя.

ВАЗ 2109 карбюратор метки грм

ВАЗ 2109 карбюратор метки грм

Теперь необходимо правильно установить коленчатый вал, для этого прокручиваем  до совмещения метки на зубчатом шкиве и передней крышке двигателя.

ВАЗ 2109 карбюратор метки грм

Поршень находится в верхней мёртвой точке.  Этому положению также соответствует риска на маховике, которая совмещается с центральной прорезью шкалы установки зажигания. Её хорошо видно через смотровое окно в корпусе кожуха маховика.

метки грм ваз 2109 карбюратор

Следующим этапом устанавливаем метку зубчатого шкива привода распредвала, совмещая её с выступом на защитном кожухе  ГРМ. Это положение распредвала соответствует моменту сжатия топлива в камере сгорания, и клапана в цилиндре при этом закрыты.

метки грм ваз 2109 карбюратор

Устанавливаем зубчатый ремень, так как показано на фотографии, пропуская его через помпу и натяжной ролик.

метки грм ваз 2109 карбюратор

Устанавливаем на своё место шкив привода генератора. Натягиваем ремень при помощи натяжного ролика, для этого у ролика имеются специальные отверстия.

метки грм ваз 2109 карбюратор

После того как мы натянули ремень и зафиксировали натяжной ролик, очень важно ещё раз проверить соответствуют ли метки правильному положению. Для этого проворачиваем коленчатый вал несколько раз и совмещаем метки, если они встали правильно. Закрываем верхний защитный кожух, устанавливаем нижний кожух  и колесо.  Всё, двигатель можно заводить.

Как правильно выставить метки грм на ваз 2109

Необходимо знать каждому, как выставить ГРМ ВАЗ 2109, ведь от обрыва ремня не застрахован никто. Повезло вам несказанно, если вы стали обладателем автомобиля с 8-миклапанным мотором объемом 1,5 литра. На них при обрыве ремня клапаны остаются невредимыми, на остальных, к сожалению, придется ремонтировать ГБЦ.

Как определить, что порван ремень ГРМ? Достаточно просто, так как пропадает искра, двигатель не заводится, а коленчатый вал вращается быстрее, нежели обычно. Конечно, как выставить ГРМ ВАЗ 2109 правильно, нужно знать и при замене ремня. Вот сейчас и рассмотрим этот случай.

Как снять ремень ГРМ ВАЗ 2109?

Перед началом проведения работ установите под задние колеса упоры и выжмите ручной тормоз. Это не даст машине скатиться. Ослабьте болты на правом переднем колесе, так как его придется снимать.

Поднимите правую сторону на домкрате и окончательно снимите колесо (закиньте его под картер двигателя, чтобы в случае падения машина не упала на тормозной диск). Откройте капот и ключом на 10 выкрутите три болта, которыми крепится защитный кожух механизма газораспределения. Все, теперь у вас есть общий вид на него, можно продолжать.

Теперь ослабьте гайку на генераторе и снимите ремень его привода. Он будет мешать проведению замены, так как придется снимать с коленвала шкив. Ключом на 19 (можно даже баллонником) выкрутите болт, которым прикручен шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить в прорезь шкива отвертку или небольшой ключик, чтобы удержать коленчатый вал от проворачивания. На инжекторных придется воспользоваться помощью напарника, который будет сидеть в салоне и жать на педаль тормоза (при этом нужно включить пятую скорость).

Когда выкрутите болт, нужно ослабить натяжной ролик ВАЗ 2109, чтобы облегчить снятие ремня. Для этого берете ключ на 17 и выкручиваете гайку. Причем можно ролик ГРМ ВАЗ 2109 снять полностью, так как при установке нового ремня его тоже следует менять.

Снимите ремень со шкивов и обратите внимание на состояние помпы – в ней не должно быть люфтов, рукой подергайте ее шкив в стороны. Характерной особенностью наличия люфта и сильной выработки жидкостного насоса может служить появление выработки по краю ремня. Если таковая есть, то стоит сразу же менять насос.

Что касается замены помпы, то это нужно проделывать при каждой второй смене ремня. Если учесть, что автомобили данного семейства уже все старше пяти лет, то рекомендуемый срок замены ремня – около 50 тыс. км. Жидкостный насос же работает около 90-100 тыс. км. пробега.

Следовательно, нужно устанавливать новый своевременно, не дожидаться, когда он полностью износится и порвет ремень. А вот натяжной ролик ВАЗ 2109 нужно менять одновременно с ремнем, других вариантов нет.

Как выставить ГРМ ВАЗ 2109 правильно?

Для работы вам потребуется ключи на 17 и 19, фонарик и плоская отвертка. Снимите полностью старый ремень с роликом (только не потеряйте шайбы, подложенные под ним и на него). Установите новый натяжной ролик ВАЗ 2109, после чего приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка на нем совпадет с планкой, прикрепленной к блоку двигателя. После этого старайтесь не трогать распределительный вал, чтобы не сбить его (хотя сделать это достаточно сложно, но при желании все можно).

Несколько фото, которые дадут наглядное представление о том, какие метки необходимо совмещать при установке ремня ГРМ на девятке:

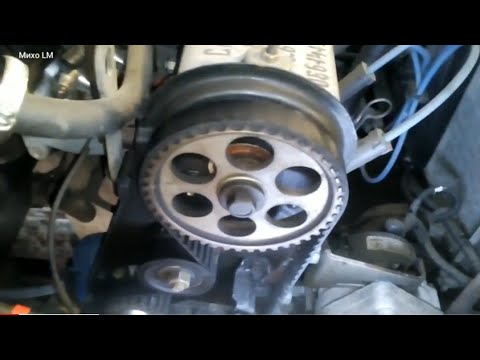

1. Выставление метки на распределительном валу:

2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более точной установки

Наживите на коленчатый вал болт, чтобы можно было выставить шкив по меткам. Проверните коленвал до тех пор, покуда метка на шкиве не станет четко вертикально – это самый первый ориентир. После, чтобы удостовериться в правильности, выньте резиновую заглушку в картере сцепления.

Откроется смотровое окошко, через которое вы увидите маховик. Так вот, на последнем должна быть метка – черта, которая при нормальных настройках совпадает с прорезью на планке, прикрепленной к блоку двигателя. Это ваш второй ориентир, который прямо говорит о точности настройки. Теперь осталось только надеть ремень сначала на шкив коленчатого вала, затем распределительного.

Чтобы отрегулировать натяжение ремня, нужно установить в ролик ГРМ ВАЗ 2109 спецключ (можно, при условии его отсутствия, провести натяжение и при помощи отвертки и пары саморезов или гвоздей). Нормальное натяжение – это когда в самом длинном участке получается провернуть его максимум на 90 градусов. Да, он должен проворачиваться, но прокручиваться.

Если же повернуть его вообще не получается, то натяжение чрезмерное, нужно ослабить. Для этого натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите процедуру заново. После этого ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если все нормально, собирайте узел и заводите мотор.

Фотогалерея замены

На фотографиях представлены некоторые шаги по замене ремня ГРМ.

Демонтаж болтов крепления крышкиСнятие крышки с мотораЗаглушка на картере коробкиОткручивание болта шкива коленчатого валаСнятие шкиваСовмещение метки на шестерне распределительного валаОслабление натяжения ремняСнятие ремня с шестеренМетка коленчатого валаНатяжение ремня роликом

Инструкция по замене ремня на авто с инжекторным двигателем

Инжектор устанавливался только на один тип моторов «девятки» — с рабочим объемом цилиндров 1,5 л. Применение системы впрыска топлива не вызвало корректировок схемы привода распределительного вала.  Процедура замены ремня ГРМ на ВАЗ 2109 с инжекторным двигателем практически не отличается от перечня работ на карбюраторной машине.

Отличием является демонтаж старого ремня, при котором понадобится:

1. Снять с двигателя датчик положения коленчатого вала, установленный рядом со шкивом. Для демонтажа требуется отстегнуть штекер проводки, а затем отвернуть болт крепления датчика. После этого сенсор вынимается из направляющего отверстия.
2. Для ослабления натяжки ремня привода вспомогательных агрегатов требуется отвернуть гайку М13, установленную на генераторе.

Тонкости замены ремня ГРМ на инжекторной машине показаны в видеоролике от канала «Alex ZW».

При обратной сборке тоже есть несколько отличий:

1. Требуется установить соответствующим образом шкив коленчатого вала. Для этого необходимо выставить верхнюю мертвую точку в первом цилиндре — по метке на маховике и на картере. При этом совпадет метка шестерни распредвала с засечкой на пластине. Установленный шкив должен располагаться напротив датчика началом 20-го зуба, отсчитанного от двух пропущенных.
2. Зазор между датчиком и шкивом должен составлять 0,4-1,0 мм.
3. После окончания сборки провести запуск и проверку работы двигателя.

Контрольные точки на шкиве

Проверка натяжения ремня ГРМ

При корректной силе натяжения ремня длинная ветвь должна поворачиваться на 90º путем воздействия большого и указательного пальца руки. Для выполнения проверки не должно требоваться большого физического усилия. При перетяжке возникают дополнительные нагрузки на подшипники помпы и натяжного ролика, которые выводят их из строя. Чрезмерный натяг вреден и для самого ремня, который может оборваться во время работы двигателя.

Место проведения проверки натяга

Замена ремня ГРМ двигателя автомобиля ВАЗ 2108, 2109, 21099

Периодичность замены ремня ГРМ механизма газораспределения двигателя (ГРМ) на автомобилях ВАЗ 2108, 2109, 21099 составляет 75 000 км.

Многие автомеханики рекомендуют замену ремня ГРМ несколько раньше – 55-60 тыс км, так как качество ремней ГРМ, поставляемых в качестве запчастей на ВАЗ 2108, 2109, 21099, оставляет желать лучшего.

Также каждые 10-15 тыс км необходимо осматривать состояние ремня на предмет смазки, появления потертостей, обрывов и трещин (см. «Проверка ремня ГРМ»). Заменяем неисправный ремень ГРМ сразу, не дожидаясь пробега. Процедура замены ремня ГРМ двигателя на ВАЗ 2108, 2109, 21099 не сложная, ее можно провести даже в полевых условиях за короткий промежуток времени без специальных инструментов и приспособлений.

Необходимые инструменты, аксессуары, запчасти

• ключ звездочка или головка на 19 мм;
• Звездообразный ключ, фиксированный ключ или головка на 17 мм
• Звездообразный или головной ключ на 10 мм
• ключ звездочка или головка на 8 мм
• грубая шлицевая отвертка
• Специальный ключ для поворота натяжного ролика
• новый ремень ГРМ
• Новый натяжной ролик (при необходимости)
• Припаркуйте автомобиль на ровной поверхности
• Поднять стояночный тормоз, поставить упоры под колеса
• Поднимаем правое переднее колесо, снимаем, ставим стопор под порог

Замена ремня привода ГРМ двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Снимаем правый брызговик двигателя

Полностью снять его нельзя, достаточно открутить два фиксирующих винта внизу колесной арки ключом на 8 и немного отогнуть вниз, оставив свободный доступ к шкиву коленчатого вала.

— Снимаем ремень привода генератора

Для этого ослабляем гайку нижнего болта генератора ключом на 19, ослабляем гайку верхнего крепления генератора ключом на 17. Сдвигаем генератор к двигателю и снимаем ремень. Доступ к крепежным гайкам генератора возможен из моторного отсека автомобиля.

— Снимаем защитную крышку ремня ГРМ

Для этого ключом на 10 откручиваем 3 винта из его крепления (один по центру, два сбоку) и вытаскиваем вверх.

— Отворачиваем болт крепления шкива привода генератора на коленчатом валу

Винт затягивается с большим крутящим моментом, поэтому рекомендуется использовать мощный ключ на 19 или круглую головку. Чтобы коленчатый вал не проворачивался, вставьте лезвие толстой плоской отвертки между зубьями маховика в люке картера сцепления. Данную процедуру рекомендуется делать с помощником, но можно и в одиночку.

— Снимаем шкив привода генератора

— Предварительно совмещаем установочные метки

На шкиве распределительного вала (выступ метки): выступ на стальной задней части крышки ГРМ.

Установочные метки на шкиве распределительного вала и выпуклость на задней крышке трансмиссии

На шкиве коленчатого вала (точка) — разрез обратки в передней части масляного насоса.

Установочные метки на звездочке коленчатого вала и выточка на противотоке корпуса масляного насоса

Для поворота ручки ГРМ вкручиваем винт, удерживающий шкив коленчатого вала, в его отверстие, на торце коленчатого вала. Для этого крутим его по часовой стрелке, ключом на 19 мм.

— Ослабляем гайку крепления натяжного ролика

Если вы планируете заменить натяжной ролик, полностью отверните гайку. Для этого используем ключ на 17. После откручивания гайки поверните ролик рукой против часовой стрелки, натяжение ремня ГРМ сразу ослабится. При необходимости снимите натяжной ролик.

Ключом на «13» ослабьте стяжную гайку ролика натяжителя

— Снимаем старый ремень ГРМ

Меняем со шкива распредвала, снимаем с натяжного ролика, помпы, шестерни коленвала.

— Надеваем новый ремень ГРМ

При необходимости установите новый натяжитель ремня и слегка затяните его гайкой. При надевании ремня внимательно следите за установочной маркировкой:

На шкиве распределительного вала (метка выступа): выступ на стальной задней части крышки ГРМ;

Установочные метки на шкиве распределительного вала и выпуклость на задней крышке трансмиссии

На зубчатом шкиве коленчатого вала (точка): разрез в противотоке передней части маслонасоса двигателя.

Установочные метки на звездочке коленчатого вала и выточка на противотоке корпуса масляного насоса

На лючке в картере сцепления длинная метка на маховике должна находиться в центре треугольного выреза на шкале установки угла опережения зажигания, что соответствует постановке поршней цилиндров 1 и 4 в мертвую точку. (ВМТ).

Метка регулировки ВМТ на маховике и треугольный вырез на шкале в люке картера сцепления на ВАЗ 2108, 2109, 21099

Если все установочные метки точно совпадают, натяните ремень.

— Натяжение ремня привода ГРМ

В отверстия ролика натяжителя вставляем специальный ключ и поворачиваем его по часовой стрелке, ремень ГРМ натянется. Не нужно слишком стараться. Слегка затяните гайку крепления натяжного шкива рожковым ключом на 17 мм. Проверяем степень натяжения ремня: вращаем его пальцами руки вокруг своей оси (теряем). Ремень должен поворачиваться на 90 градусов.

Натяжение ремня ГРМ специальным ключом

Проворачиваем коленвал винтом с ключом на 19 так, чтобы ремень сделал два оборота. Еще раз проверяем совмещение установочных меток и натяжение ремня. При необходимости подтянуть натяжным роликом.

Если нет специального ключа для натяжки ремня ГРМ, можно использовать два гвоздя подходящего диаметра и пассатижи. Вставляем гвозди в отверстия валиками, закручиваем плоскогубцами.

— Окончательно затягиваем гайку крепления натяжного ролика

Слишком сильного усилия прилагать не нужно, так как можно погнуть роликовый штифт, а это чревато проскальзыванием ремня. В идеале необходимо затянуть гайку натяжителя динамометрическим ключом до определенного крутящего момента.

Надеваем шкив коленвала, пластиковую крышку ГРМ, ремень генератора, натягиваем и фиксируем генератор. Ставим и ремонтируем правое крыло двигателя. Установите колесо и опустите автомобиль с домкрата. Запускаем двигатель и проверяем его работу. При необходимости отрегулируйте угол опережения зажигания.

Выполнена замена ремня ГРМ на двигателе автомобиля ВАЗ 2108, 2109, 21099.

Примечания и дополнения

При обрыве ремня ГРМ на автомобилях ВАЗ 2108, 21081, 2109, 21091 с двигателями 1,1, 1,3 л гнет клапана при встрече с поршнями. На ВАЗ 21083, 21093, 21099 с двигателями 1,5 литра клапана не гнет.

При установке ремня ГРМ на двигатели 1,1 и 1,3 л не рекомендуется после снятия ремня проворачивать распредвал или коленвал, так как клапана могут встретиться с поршнями.

-На некоторых двигателях крышка масляного насоса не имеет монтажной метки — среза. При выставлении меток в этом случае необходимо установить выступ для фиксации шкива привода генератора на зубчатом шкиве коленчатого вала по центру выреза в нижнем отливе крышки масляного насоса.

Перескочивший на зуб-два ремень ГРМ приведет к изменению фаз газораспределения, нестабильной работе двигателя в целом, «выстрелам» в карбюратор или глушитель.

Ролик тянет против направления вращения (т.е против часовой стрелки). В Интернете практически везде (кроме официальных документов) по часовой стрелке.

По часовой стрелке, если смотреть на двигатель со стороны привода ГРМ, и против часовой стрелки, если смотреть на двигатель со стороны распределителя.

в чем причины и как предотвратить На каких моторах ВАЗ не гнет клапана

Клапана являются одной из важных частей газораспределительного механизма, и при обрыве ремня ГРМ он чаще всего подвергается значительной деформации. И в итоге дорогостоящих ремонта обеспечивает автовладельца.

В данной статье описаны принципы работы системы газораспределения, причины почему гнет клапана, последствия обрыва ремня ГРМ для двигателя, а так же описано у каких двигателей гнет или не гнет клапан при обрыве ремня.

Можно выделить следующие основные причины:

• Состояние ремня ГРМ (трещины, износ зубьев, ремень перетянут или ослаблен)
• Несоблюдение сроков замены ремня (большой пробег автомобиля).
• Попадание инородного тела (следует проверить правильность установки защитного кожуха)

Что происходит в двигателе при обрыве ремня

На сегодняшний день чаще всего используются двигатели с 8 и 16 ячейками. Они отвечают за сжатие цилиндров и за выпуск выхлопных газов. Они двигаются за счет распределительного вала, который крутится и давит на клапан.
Рабочий цикл двигателя представляет собой периодически повторяющийся ряд последовательных процессов, происходящих в каждом цилиндре двигателя.
Рабочий цикл двигателя происходит за 4 такта или 2 оборота коленчатого вала двигателя. (такие двигатели называются 4-тактными, есть и 2-тактные, но сейчас они в автомобилях не используются).
Итак, вы:

• Впуск
• Сжатие
• Расширение
• Выпуск

Клапаны открываются и закрываются в нужное время. Привод осуществляется кулачками, расположенными на распределительном валу. При вращении кулачка его выступающая часть давит на клапан, в результате чего он открывается. Кл. весна закрывает.

Кулачок- компонент вала газораспределения (водители называют его распределительным валом). Распределительный вал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала к распределительному валу передается цепью или зубчатым ремнем.

Если при работающем двигателе обрывается приводной ремень б, то распредвал перестает быть соединенным с коленвалом. И может остановиться произвольно в положении, в котором один из клапанов полностью открыт. При этом поршень при движении вверх может столкнуться с клапаном, который в этом случае прогибается. И в результате двигателю предстоит серьезный ремонт. Приходится разбирать мотор, надо менять клапана, а в некоторых случаях может пострадать и «Головка» блока, причем так, что потребуется ее полная замена.

Какие автомобили гнут клапана

На большинстве автомобилей при обрыве ремня ГРМ возникает проблема с загибанием клапанов. Неважно, работает ли двигатель на холостом ходу или едет по шоссе. Тем не менее, они могут сгибаться. Важно, на сколько именно проворачивалась шестерня при обрыве ремня. Перегиб может происходить на 8, 16 и 20 клетках. двигатели, дизельные и бензиновые двигатели, малолитражные автомобили и автомобили с большим рабочим объемом. Итак Очень важно своевременно производить замену ремня ГРМ. Но сломанный ГРМ не всегда приводит к загибу.

На каких автомобилях не гнут клапана

На некоторых двигателях есть небольшая защита — канавки, представляющие собой небольшие углубления. Эти канавки установлены для того, чтобы на высоких оборотах поршень не догонял запорный клапан. Но при обрыве ремня ГРМ тоже помогают снизить негативные последствия, а в некоторых случаях и вовсе не гнут клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. По наличие этих углублений приводит к снижению мощности двигателя, увеличению расхода топлива, содержания оксидов азота в отработавших газах . Многие автокомпании сейчас отказались от такой защиты.

Самый надежный метод борьбы с загибом клапанов – своевременная замена ремня.

Что делать, чтобы клапана не гнулись при обрыве ГРМ

Чтобы не гнулись клапана, необходимо следить за состоянием ремня ГРМ. Менять его необходимо согласно срокам, указанным в сервисной книжке (примерно 60-70 тыс. км.). Но также необходимо периодически производить визуальный осмотр ремня, даже если срок замены не наступил. Довольно часто ремень рвется сразу после его установки через 1000–2000 км. Такое случается, если работа по его замене выполнена некачественно.

Периодически снимайте крышку и проверяйте ремень. Осмотрите его снаружи, проверьте ребра ремня и наличие микротрещин. Также он не должен быть слишком тугим. Проводите эти проверки время от времени. Как только вы увидите признаки износа на ремне, пора его заменить.

Как понять, что клапана погнуты

При обрыве ремня есть небольшой шанс, что двигатель не будет поврежден. Перед снятием ГБЦ необходимо измерить компрессию в цилиндрах, если коленчатый вал можно провернуть. При повреждении клапанов компрессии не будет. При ремонте двигателя всегда необходимо отсоединять аккумуляторную батарею. Для облегчения вращения коленчатого вала необходимо снять свечи зажигания для бензинового двигателя или накаливания для дизельного двигателя.

Коленчатый вал можно вращать только в обычном положении (обычно по часовой стрелке).

стоимость ремонта загнутых клапанов

Ремонт такого типа обычно обходится автовладельцу довольно дорого, не менее 15 тысяч рублей, а в случае повреждения головки сумма может значительно возрасти. При сильном повреждении может потребоваться даже новая головка, а повторная сборка не имеет смысла.

Погнутые клапаны нельзя отгибать назад! Некоторые недобросовестные автосервисы говорят, что у них есть запчасти для вашего автомобиля в наличии, а на самом деле гнут их обратно, что недопустимо. Обязательно попросите после ремонта показать деформированные детали.

Чтобы не загнуть клапана на автомобиле необходимо своевременно производить замену ремня ГРМ на автомобилях, а так же помнить что стоимость замены ремня ГРМ 10% от стоимости ремонта работать в случае его обрыва.

Работа клапанного механизма следующая: в момент достижения поршнем верхней мертвой точки оба клапана в камере сгорания закрываются — в ней создается определенное давление. Обрыв ремня приводит к тому, что 9Клапан 0092 не успевает вовремя закрыться до прихода поршня. Таким образом, происходит их встреча – столкновение, которое напрямую приводит к тому, что клапан загибается. Раньше для предотвращения такой проблемы на старых двигателях делали специальные канавки под клапаны. Подобные углубления встречаются и на двигателях нового поколения, но они предназначены лишь для того, чтобы избежать деформации клапанов при работе двигателя, а при обрыве ремня совершенно не спасают.

С физической точки зрения, с момента обрыва ремня ГРМ распредвалы сразу останавливаются, под действием возвратных пружин, тормозящих его кулачки. В этот момент коленчатый вал по инерции продолжает вращаться (вне зависимости от того, была включена передача или нет, была ли скорость низкой или высокой, маховик продолжает ее крутить). То есть поршни продолжают работать, и в результате бьют по открытым в этот момент клапанам. Довольно редко, но бывает, когда клапана повреждают сам поршень.

Причины обрыва ремня ГРМ

• износ ремня как таковой или его низкое качество (шестерни вала имеют острые края или масло из сальников).
• клин коленчатого вала.
• клиновой насос (наиболее часто встречающийся).
• несколько или один клин распределительного вала (например, из-за износа одного из них — правда, здесь последствия немного другие).
• откручен натяжной ролик или подклинило ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, поскольку они мощнее своих предшественников, обладают гораздо меньшей живучестью. Если рассматривать причину, опираясь на клапана, то эта проблема возникает из-за малого расстояния между ними и поршнем. То есть если в момент прихода поршня клапан приоткрыт, то он моментально прогибается. Так как для большей компрессии и компрессии в днище поршня нет канавки под клапан необходимой глубины.

В каких двигателях гнутся клапана?

На машинах с 8 клапанным двигателем гнется реже, а вот с 16 и 20 ячейками, будь то бензин или дизель, загибание происходит в большинстве случаев. Правда, иногда это может быть один или несколько клапанов, и если двигатель работал на холостом ходу, то беда перенесется. Но таких случаев немного, в основном, последствия необратимы. Таблица со списком двигателей, на которых гнутся клапана всех популярных автомобилей при обрыве ремня ГРМ.

Двигатель	Угнетение		Двигатель	Не гнет
1С	гнет		Camry V10 2.2GL	не давить
2С	гнет		3VZ	не угнетать
2E	гнет		1С	не угнетать
3S-GE	гнет		2S	не угнетать
3S-GTE	гнет		3S-FE	не давить
3S-FSE	гнет		4S-FE	не давить
4A-GE	гнет (не гнет на холостых)		5S-FE	не давить
1G-FE ВВТ-я	гнет		4A-FHE	не прижимать
G-FE Балки	гнет		1G-EU	не угнетать
1JZ-FSE	гнет		3А	не угнетать
2JZ-FSE	гнет		1JZ-GE	не давить
1MZ-FE ВВТ-я	гнет		2JZ-GE	не давить
2MZ-FE VVT-i	гнет		5A-FE	не прижимать
3MZ-FE VVT-i	гнет		4A-FE	не прижимать
1VZ-FE	гнет		4A-FE LB
2ВЗ-ФЭ	гнет		7А-ФЭ
3VZ-FE	гнет		7A-FE LB	без гнета (работа на обедненной смеси (обеднение))
4VZ-FE	гнет		4E-FE	не давить
5VZ-FE	гнет		4E-FTE	не угнетать
1SZ-FE	гнет		5E-FE	не угнетать
2SZ-FE	гнет		5E-FHE	не прижимать
			1G-FE	не давить
			1G-GZE	не давить
			1JZ-GE
			1JZ-GTE	не давить
			2JZ-GE	не гнет (на практике возможно)
			2JZ-GTE	не давить
			1МЗ-ФЭ тип»95	не угнетать
			3VZ-E	не давить

Двигатель	Давление		Двигатель	Не гнет
2111 1,5 16 кл.	гнет		2111 1,5 8кл.	не угнетать
2103	гнет		21083 1,5	не угнетать
2106	гнет		21093, 2111, 1,5	не угнетать
21091 1.1	гнет		21124, 1,6	не угнетать
20124 1.5 16v	гнет		2113, 2005 г.в. 1,5 инженер, 8 кл	не гнет
2112, 16 клапанов, 1,5	гнет (со стоковыми поршнями)		11183 1,6 л 8 кл «Стандарт» (Lada Granta)	не гнет
21126, 1,6	гнет		2114 1,5, 1,6 8 ячеек	не угнетать
21128, 1,8	гнет		21124 1,6 16 ячеек	не угнетать
Лада Калина Спорт 1.6 72кВт	гнет
21116 16 ячеек. «Норма» (Лада Гранта)	гнет
2114 1,3 8 ячеек и 1,5 16 ячеек	гнет
Лада Ларгус К7М 710 1,6л. 8 кл. и К4М 697 1,6 16 кл.	гнет
Нива 1,7л.	гнет

Mitsubishi

VAG (Audi, VW, Skoda)

Двигатель	Прижим	7	Двигатель	Не гнет
АДП 1.6	гнет		1,8 РП	не угнетать
Polo 2005 1.4	гнет		1.8 ААМ	не угнетать
Транспортер T4 ABL 1,9 л	гнет		1.8PF	не угнетать
GOLF 4 1,4/16V AHW	гнет		1. 6 EZ	не давить
ПАССАТ 1,8 л. 20В	гнет		2.0 2E	не угнетать
Passat B6 BVY 2.0FSI	гнет + ломает направляющие клапанов		1.8PL	не угнетать
1.4 МКА	гнет		1.8 АГУ	не давить
1.4БУД	гнет		1.8EV	не угнетать
2.8 ААА	гнет		1,8 АБС	не давить
2.0 9А	гнет		2.0JS	не угнетать
1.9 1Z	гнет
1.8КР	гнет
1.4BBZ	гнет
1.4ABD	гнет
1. 4 МКА	гнет
1,3 МН	гнет
1.3HK	гнет
1.4.AKQ	гнет
1.6 АБУ	гнет
1,3 Н.З.	гнет
1,6 B.F.Q.	гнет
1.6CS	гнет
1.6 АЕЕ	гнет
1.6 АКЛ	гнет
1.6AFT	гнет
1.8AWT	гнет
2,0 млрд. долл. США	гнет

Двигатель	Давление		Двигатель	Не гнет
X14NV	гнет		13S	не угнетать
X14NZ	гнет		13N/NB	не прижимать
C14NZ	гнет		16Ш	не угнетать
X14XE	гнет		C16NZ	не угнетать
X14SZ	гнет		16СВ	не угнетать
C14SE	гнет		X16SZ	не угнетать
X16NE	гнет		X16SZR	не прижимать
X16XE	гнет		18E	не угнетать
X16XEL	гнет		C18NZ	не угнетать
C16SE	гнет		18SEH	не угнетать
Z16XER	гнет		20SEH	не угнетать
C18XE	гнет		C20NE	не угнетать
C18XEL	гнет		X20SE	не угнетать
C18XER	гнет		Кадет 1,3 1,6 1,8 2,0 л. 8 ячеек	не угнетать
C20XE	гнет		1,6 если 8 кл.	не угнетать
C20LET	гнет
X20XEV	гнет
Z20LEL	гнет
Z20LER	гнет
Z20LEH	гнет
X22XE	гнет
C25XE	гнет
X25X	гнет
Y26SE	гнет
X30XE	гнет
Y32SE	гнет
Корса 1. 2 8v	гнет
Кадет 1,4 л	гнет
все 1.4, 1.6 16V	гнет

EJ20GN не угнетать EJ20G угнетать EJ20(201)DOHC не прижимать EJ20(202) SOHC гнет EJ18 SOHC гнет EJ 15 гнет

Как узнать, погнут ли клапан?

Проверка двигателя грозит загибом клапанов после обрыва ГРМ

В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах «загиб клапанов». Даже если у вас на руках информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она достоверна.

Для проверки возможности загиба клапанов поршнем при обрыве ремня ГРМ необходимо снять ремень, установить первый поршень в ВМТ, провернуть распредвал на 720 градусов.

Если все прошло хорошо и он не отдохнул, можно продолжить проверку — перейти ко второму поршню. Когда там все в порядке, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.

Во избежание этой проблемы (загиб клапанов при обрыве) необходимо постоянно следить за состоянием и натяжением ремня ГРМ. При появлении малейшего незнакомого шума во время работы необходимо немедленно попытаться выяснить причину его возникновения, осмотреть состояние роликов и помпы.

Покупая подержанный автомобиль, делайте это сразу, что бы ни говорил вам продавец. И тогда такой актуальный вопрос как гнет ли клапан при обрыве Вас не побеспокоит.

Признаки погнутых клапанов

Когда порвался ремень, то просто менять ремень ГРМ, надеясь, что все обошлось без последствий и вы заведете двигатель, не стоит. Особенно, если двигатель входит в список тех, на которых гнет клапана. Да, бывают случаи, когда изгиб был не большим и несколько клапанов уже не плотно прилегали к седлу, тогда можно крутить стартер, но зачастую такие действия еще больше усугубят ситуацию. Так как при незначительном повреждении все будет работать и крутиться, однако двигатель будет трясти, а последствия только усугубятся.

Лучше всего снять «голову» для визуальной проверки или залить керосином, однако есть несколько способов проверить не погнут ли клапан без разборки двигателя.

Основной симптом если загнуты клапана- маленькие или полные нет компрессии . Поэтому надо в цилиндры. Но, такие действия актуальны, если коленвал можно провернуть и ничего никуда не упирается. Итак первое что нужно сделать это установить новый ремень, вручную за болт на КВ прокрутить весь газораспределительный механизм на несколько оборотов (при этом нужно выкрутить свечи).

Как проверить, не погнут ли клапан

Чтобы определить, не погнулся ли какой-либо стержень клапана, будет достаточно буквально пяти оборотов ручного проворачивания ключом болта коленчатого вала. Если стержни целы, то вращение будет свободным, согнутые — тяжелым. А еще должны быть явно ощутимые 4 балла (на один оборот) сопротивления движению поршней. Если такое сопротивление незаметно, то закрутив свечи обратно, выкручиваем их по одной и снова проворачиваем коленвал.

По силе ручного кручения при отсутствующей одной из свечей относительно легко понять, в каком именно цилиндре загнул(а) клапан(ы). Однако этот метод не всегда сможет помочь вам точно узнать, погнут клапан или нет.

Если коленчатый вал вращается свободно, то можно проверить компрессометром . Нет ли такого инструмента? Средством сделать пневмотест , причем проверка герметичности цилиндров это самый правильный способ, который даст ответ как стыкуются клапанные тарелки в сёдлах, без дополнительных последствий при прокрутке стартером и без установки нового ремня .

Как проверить, не погнут ли сам клапан?

Для проверки пневматики тянуть машину на СТО необязательно, вы сами можете узнать герметичен цилиндр или нет. Самый простой:

1. подобрать кусок шланга по диаметру свечного колодца;
2. выкрутить свечу;
3. установить поршень цилиндра в верхнюю мертвую точку (клапаны закрыты) поочередно;
4. плотно вставить шланг в колодец;
5. изо всех сил пытаешься дунуть в камеру сгорания (воздух проходит — загибается, не проходит — «пронесло»).

Тот же тест можно провести с помощью компрессора (даже автомобиля). Правда, вам придется потратить немного больше времени, так как нужно подготовиться. В старой свече высверлить центральный электрод, а на керамический наконечник надеть шланг (хорошо зафиксировав его хомутом). Затем накачать давление в цилиндр (при условии, что поршень в нем находится в ВМТ).

По шипению и по давлению на манометре будет видно, сидят шляпки клапанов в седлах или нет. Причем, в зависимости от того, куда идет воздух, определяют входное или выходное колено. Когда выхлоп изогнут, воздух поступает в выпускной коллектор (глушитель). Если загнуты впускные клапана, то во впускной тракт.

Автовладельцы сталкивались с проблемой загиба клапанов еще на первых моделях «восьмерки». Установленный на них двигатель, объемом 1300 куб.см, загнул клапана при обрыве ремня.

Эта проблема связана с несколькими причинами, такими как заедание помпы и натяжных роликов, износ или некачественное изготовление ремня ГРМ (ГРМ).

В момент обрыва ремня ГРМ распределительный вал останавливается в том положении, в котором произошел обрыв, а коленчатый вал, продолжая вращаться, толкает поршни в сторону открытых клапанов. В результате они сталкиваются, что приводит к повреждению клапанов и поршней.

При таком столкновении он может повредить не только поршни, но и стенки цилиндров и шатуны. В этом случае ремонт автомобиля будет очень дорогим и трудоемким.

На некоторых типах двигателей автомобилей ВАЗ этого удалось избежать. В таких двигателях на поршнях отлиты специальные выемки под клапаны, поэтому при обрыве ремня столкновения не происходит.

На Ладу устанавливалось несколько типов двигателей. Давайте разберемся, какие из них опасны, а какие безопасны и почему гнет клапана на Калине при обрыве ремня.

Типы двигателей, подверженных этой проблеме

1. Восьмиклапанный, модель 21116, 1,6 л, оснащен облегченной поршневой группой. Из-за рельефа поршни стали очень тонкими и места для отливки под клапанами просто не осталось. При столкновении таких поршней с клапаном обычно страдает вся поршневая группа.
2. Шестнадцатиклапанный, модель 21126, объемом 1,6 литра, устанавливается на более дорогой класс автомобилей Калина. На этом двигателе также неизбежно столкновение поршней с клапанами.
3. Шестнадцатиклапанный, модель 11194, объемом 1,4 литра, один из самых экономичных, но, к сожалению, тоже подвержен этой проблеме.
4. Шестнадцатиклапанный, модель 21127, 1,6 л. Это новый двигатель, на базе предыдущей модели 21126. Установлен недавно. Он мощнее, но тоже остается в нашем списке «опасных».

Типы двигателей, не подверженные этой проблеме

1. Шестнадцатиклапанный, модель 21124, объемом 1,6 л, считается одним из самых надежных. Устанавливался на Жигули двенадцатой модели. С этим мотором у вас не возникнет проблем с газораспределительным механизмом.
2. Восьмиклапанный, модель 11183, 1,6 л, проверенный двигатель, отличающийся надежностью, простотой обслуживания и доступностью запчастей. Он также относится к категории безопасных.

Несколько советов, как не узнать загнул ли клапан на Калине и не попасть в дорогой ремонт

Во избежание поломки механизмов газораспределения необходимо своевременно производить замену ремня ГРМ способ.

В этом случае недостаточно заменить один ремень. Обязательно меняйте вместе с ним натяжные ролики и следите за состоянием помпы. При необходимости его также необходимо заменить.

Никогда не экономьте на запчастях. Тщательно выбирайте ремень ГРМ. На нем не должно быть выпуклостей, полос и швов.

При покупке водяного насоса и натяжных роликов выбирайте только известных и проверенных производителей.

Соблюдая эти простые правила, вы никогда не узнаете, загнуты ли клапана на автомобиле Калина, и сколько стоит переборка двигателя.

Хочется надеяться, что данная статья поможет избежать проблем, как правило, связанных с недосмотром технического состояния автомобиля. При правильном отношении к работе элементов газораспределительного механизма таких проблем возникнуть не должно.

Приветствую вас друзья на сайте авторемонта своими руками. Опытные автолюбители знают, что обрыв ремня ГРМ может привести к печальным последствиям. В частности, велик риск «встречи» клапанов, уже покинувших свои седла, и поршней, поднимающихся по инерции.

Результат — деформация жизненно важных элементов двигателя, а также необходимость срочного посещения СТО и проведения капитального ремонта. Но всегда ли гнется клапан при обрыве ремня ГРМ? Нужно ли его бояться?

Немного истории

На новые «десятки» сразу устанавливались 8-клапанные двигатели объемом 1,5 и 1,6 литра. Первые силовые агрегаты (с позиции описываемой нами проблемы) были идеальными, и клапана не гнулись. Хотя на более ранних моделях вроде восьмерки, девятки с объемом 1,3 эта проблема была. Причина заключалась в том, что поршень конструктивно не мог «сойтись» с клапанами.

Со временем в семействе «десяток» появилась более современная модель ВАЗ 2112, оснащенная полуторалитровым двигателем, с 16-клапанным мотором. Именно с этого момента и начались проблемы. Многие автолюбители и специалисты не могли разобраться, почему гнет клапана.

На самом деле причина была в конструкции силового агрегата. С одной стороны, появление 16-клапанной головки позволило увеличить мощность автомобиля до 92 «лошадей», а с другой стороны, обрыв ремня ГРМ неизменно приводил к столкновению поршней и клапанов, а также деформации последнего.

После этого пришлось ехать на СТО и сдавать машину на дорогой ремонт. Конструктивная ошибка заключалась в самих поршнях, в которых отсутствовала необходимая выемка. В результате обрыв ремня ГРМ всегда заканчивался одинаково.

Обновленный двигатель автомобиля

Аналогичная оплошность была принята и на новые автомобили ВАЗ 2112 устанавливались более совершенные 16-клапанные двигатели объемом 1,6 л. Конструктивно силовые агрегаты мало чем отличались, но одна особенность все же присутствовала. В новом моторе поршни имели определенные насечки, поэтому проблема, описанная выше, была устранена.

В течение следующих нескольких лет автомобилисты стали забывать о гнутых клапанах и привыкли к надежности новых 16-клапанных двигателей. А вот обновленная модель «Приора» с 1,6-литровым силовым агрегатом неприятно удивила — еще и гнули клапана при обрыве ГРМ.

Однако окончательный ремонт стоил намного дороже. С другой стороны, разработчики сделали ремень максимально широким, чтобы свести к минимуму вероятность обрыва ремня. Не повезло только тем автолюбителям, которым попался бракованный ремень или тем, кто вообще не следил за своим «железным конем».

К сожалению, даже на новых двигателях Калины 1,4 л с 16 клапанами ремонта не избежать, если ремень обрывается в движении. Так что мониторинг состояния этого узла обязателен.

На каких двигателях ВАЗ гнет клапана, а на каких нет

Сделаем промежуточные выводы, а также выделим наиболее «опасные» и «безопасные» модели с позиции вероятной деформации клапанов при повреждении ремня:

1. Какие двигатели ВАЗ гнут клапана? В эту категорию входят моторы автомобилей следующего модельного ряда — 21127, 21116, 2112, 1194.

2. Какие двигатели ВАЗ не гнут клапана? Более надежными считаются двигатели таких моделей ВАЗ, как 1183, 21114, 21083, 21124, 21126 (гнули до 2013 года, а сейчас нет), 21128.

Актуальная проблема вызвала массу споров среди автомобилистов. Многие владельцы «проблемных» ВАЗов интересуются, что делать, чтобы клапана не гнулись. На самом деле рекомендаций несколько.

Они следующие:

1. Во-первых, старайтесь периодически оценивать состояние ремня ГРМ и заменять его при первых признаках повреждения. Появление трещин, попадание моторного масла на поверхность, чрезмерное растяжение, отслаивание краев – все это повод установить новый ремень ГРМ и не ждать обрыва.

2. Во-вторых, если предполагается ремонт двигателя, то можно поменять поршни, а в некоторых случаях и коленвал. Кроме того, некоторые специалисты рекомендуют (как выход) установку нового распредвала.

Но тут, конечно, без консультации специалистов не обойтись. После этого может понадобиться прошить и удалить катализатор.

Если вам попалась машина, у которой гнет клапана, то не отчаивайтесь раньше времени. Идеальным решением будет максимальное внимание к двигателю и более частая замена ремня ГРМ. Даже этого будет достаточно, чтобы минимизировать риски.

Что касается замены комплектующих и дорогостоящего ремонта, то эти затраты, как правило, себя не оправдывают. Удачи на дорогах и конечно же без поломок.

Осенью 2015 года семейство автомобилей Лад пополнилось топовой моделью – автомобилем Веста, выпускаемым в кузове седан. Задавая вопрос «гнет ли клапана на Лада Веста», нужно четко понимать, о каком двигателе идет речь: о 1,6-литровом русском или Ниссане, а может быть, о последней разработке ВАЗ с названием « 21179».

Здесь рассматриваются варианты, относящиеся к автомобилям, выпускаемым сейчас или тем, которые начнут выпускаться в ближайшем будущем. Также для Весты был разработан 8-клапанный двигатель – он уж точно не гнет клапана и точно не будет устанавливаться на топовые седаны 2016 года. материал: !

ДВС ВАЗ-21129, 106 «сил» (клапан давления)

Под капот 106-сильной Лада Веста

Немного истории. Мотор 21129 является доработанной версией другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапана, хотя на поршнях были сделаны канавки (рис. 1). Дело в том, что глубина канавок была недостаточной: при определенных условиях клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом на новое поколение двигателей внутреннего сгорания, то есть на 21129, была доработана конструкция поршней. А вот внешняя форма почти не изменилась, а углубления хоть и остались, но их глубина по-прежнему недостаточна.

Здесь рассматривался вопрос гнут ли клапана Лада Веста с двигателем 21129. И ответ был однозначным: да, угнетение.

Теоретически проблема с загибанием клапанов характерна для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанник «наследует» его. Исключение составляет один раритет — двигатель внутреннего сгорания ВАЗ-2112, объем которого составляет 1,6 литра. Там углубления сделаны на совесть (рис. 2).

122-сильный двигатель «21179»» (клапан гнет)

По своей конструкции двигатель внутреннего сгорания ВАЗ-21179 мало чем отличается от своих предшественников. Рабочий объем был увеличен до 1774 мл, что было достигнуто за счет изменения длины хода поршня: она составила 75,6 мм стало 84,0 мм

Элементы шатунно-поршневой группы

Сам поршень теперь подходит к цилиндру лучше, чем в двигателях 21127 и 21129. Увеличилось расстояние от поршневого пальца до днища поршней на 1,3 мм до 26,7 мм Но более глубоких бороздок на днище не появилось. Механизм ГРМ по-прежнему приводит в движение ремень, и при его обрыве никто не отменял возможность загибания клапанов.

Теперь мы знаем, гнутся ли клапана на Лада Веста с двигателем 1,8 л. Ответ будет таким же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (за исключением 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Привод ГРМ на двигателях 21179 комплектуется не одним, а двумя натяжными роликами. Что сделано то, чтобы конструкция меньше подвержена растяжению ремня ГРМ.

Здесь написано: количество натяжных роликов — два

Один из автоматических натяжителей может заклинить, но тогда его функцию возьмет на себя второй автоматический ролик.

Поршни, не гнутые клапана

Поршневые комплекты для некоторых «старых» 16-клапанных агрегатов производятся сторонними фирмами. Эти детали снабжены глубокими пазами. Дело в том, что поршень не достает до тарелок и не может погнуть клапана.

Тюнинговый поршень ДВС 21126-21127

Элементы ШПГ разные двигатели(21127, 21129, 21179) совместимы. А вот поршни от «старых двигателей» в мотор Весты ставить не нужно:

• В ДВС 21129 после такого «тюнинга» возрастут потери на трение;
• Если в ДВС 21179 установить поршни от 26 или 27 двигателя, то сразу изменится рабочий объем.

У «29-го», как и у «79-го» двигателя Лада Веста гнет клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, прибавки мощности не ждите. И еще, применяя нестандартные элементы, можно сильно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнется, есть цепь)

Двигатель HR16DE в разобранном виде

Здесь нет «глубоких канавок». Теперь обратим внимание на то, как устроен механизм ГРМ.

Ничего, кроме шестерен и цепей

Здесь нет зубчатого ремня — его заменяет цепь. Трудно представить следующие две ситуации:

• Цепь могла перескочить через зубья одной или нескольких шестерен;
• Один из элементов был поврежден настолько сильно, что наличие повреждений привело к разрыву.

Пока цепь остается целой, клапаны и поршни не могут встретиться друг с другом, что бы ни случилось с двигателем. Плохо только то, что цепь может заклинить.

Гнут ли клапана Лада Веста с ДВС Nissan? Ответ «нет» был бы неверным — не исключен обрыв цепи. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Давайте посмотрим, почему.

Четыре общеизвестных факта

Показатель ресурса цепи ГРМ всегда превышает срок службы двигателя. Это первый факт, но при этом должно выполняться условие: замена масла должна быть своевременной. В общем, схема выходит из строя постепенно, и это сопровождается симптомами:

• Звуковые призвуки (стрекотание) на холостом ходу;
• В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.

Последний дефект выявляется с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепочки проходит определенное время. Да и вообще «неисправная схема» может работать долго. Это был еще один, четвертый факт.

Последствия обрыва ремня ГРМ, пример в видео

Что за автомобиль ВАЗ 21093. Все автомобили ВАЗ

ВАЗ-2109 — отечественный «Самара-Спутник», один из автомобилей бывшего СССР, производство которого началось в 1987 году. Затем, через 4 года , в 1991 году ему на смену пришел ВАЗ-21093, в технические характеристики которого уже входил более мощный двигатель объемом 1,5 л. В те годы покупка «девятки» (как ее называли в народе) или 93-й модели считалась большим шиком. И хотя Союза уже давно нет, но ВАЗ 2109 до сих пор пользуется спросом, несмотря на новомодные фишки «Приора», «Калина». Чем вызвана такая популярность?

Чтобы ответить на этот вопрос, вспомним, чем выделялась Самара. Ведь 1,5-литровым мотором в тот момент уже никого нельзя было удивить. Более ранние модели также имели эту возможность. Как пишут, автомобиль ВАЗ-21093 имел передний привод, доставшийся от матери — «девятки», 5-ступенчатую механику и всего 6 литров по трассе. Вроде бы ничего особенного, но если посидеть в салоне: передние стеклоподъемники, корректор фар, позднее появление тахометра, а некоторые счастливые автовладельцы могли похвастаться центральным замком.

Обратите внимание, что тахометра на панели 2109 действительно нет. Даже когда стала иномаркой (речь идет о 2109 Балтике), тахометром не обзавелась. Фото панели для Балтики можно увидеть в этой статье.

«Спутник»

Те, кто помнит советские цены, особенно те, у кого была такая машина, согласятся, что 6 литров на 100 км для семьи из 3-4 человек было вполне приемлемой финансовой нагрузкой. Зато такой «Спутник» позволял устраивать туристические экскурсии на дальние расстояния.

Задние места для двоих детей в семье, большой багажник, малый расход топлива плюс некоторые примочки, которыми не могли похвастаться владельцы более ранних Жигулей — получается ВАЗ-21093. Технические характеристики автомобиля мы рассмотрим ниже, но у всего автомобилестроения тех времен не было более комфортного автомобиля, подходящего как для города, так и для загородных дорог. «Нива», «четверка», «двойка» не в счет, потому что при складывании задних сидений мы получали полуприцепной вариант, который по объемам превосходил названные модели. Можно упомянуть модель 8, тот же «Спутник», но не забывайте, что у «девятки» пять дверей против трех у 2108.

Появление инжектора

С развитием производства, очень скоро после начала выпуска модели 2109, на АвтоВАЗе появился седан ВАЗ-21099, который уже шел с инжекторным двигателем. Однако большая популярность хэтчбека заставила ВАЗ пересмотреть планы на 2109. В 1991 году, через год после начала выпуска 99-й модели, появился инжекторный ВАЗ-21093, технические характеристики которого стали нормой для всех будущих девяток. Как писалось в пресс-релизах тех времен, эта модель больше подходит для семейного человека, имеет менее выразительный вид, чем ВАЗ 2108. Однако с появлением 99, получившая инжектор раньше, чем 93, звезда спутника на АвтоВАЗе очень скоро исчезла. Модель поддерживала Украина, но производство прекращено с 2011 года. Интересно отметить, что в Украине автомобиль оставил свое первоначальное название, несмотря на то, что собирался на том же заводе, что и Запорожцы, Таврия и последующие марки.

Заблуждения

Существует несколько мнений по поводу комплектации модели ВАЗ-21093. Технические характеристики: инжектор, двигатель 1,5 л, передний привод, 5 дверей и т. д. В то же время в других справочниках могут быть другие данные, включающие те же характеристики, за исключением двигателя 1,6 л. Но по заводской спецификации все 99, а затем и 93 модели имели только 1,5-литровый двигатель. Да, их было почти 1600 без учета нескольких единиц, но спецификация по-прежнему классифицирует их как 1,5. Партия с литровым двигателем, которая выпускалась на базе той же «матери», к 93-му не имеет никакого отношения, потому что получила название 21091.

Инжектор или карбюратор?

Следует отметить, что 93 модель выпускалась в 2 этапа. И главная деталь ранних автомобилей (до 1994 года) отличается от последующих автомобилей ВАЗ-21093. Технические характеристики карбюраторных машин аналогичны ваз 2109и 2108. С 1994, а затем с 1997 года характеристики 93 модели стали в точности повторять 99 (кроме кузова): двигатель 1,5 л, передний привод, МКПП с 5 ступенями, система подачи топлива от 99 и т.д. Именно из-за появления инжектора 93-й получил новые крылья, а 99-й стал длиннее предыдущих.

Совместное предприятие

Нельзя не упомянуть часто употреблявшийся в те годы термин. Эти буквы (СП) использовались и на заводе в Тольятти. Так появилась Карлотта — модификация бельгийцев, причем 9Балтика — совместное производство с Финляндией. По официальным данным прототип 93 — модель 2109 был модифицирован, но в эти же годы можно было найти «Карлотту 93» — модифицированную модель, собранную на базе ВАЗ-21093.

Так выглядела Карлотта. Отличительной особенностью, по которой ее узнавали даже в плотном потоке автомобилей, являются сдвоенные фары. И не муляж, как некоторые русские умельцы сделали на плоских фарах «Спутника», а именно 2 пары фар, которые включаются раздельно, как на шестерке.

А вот так выглядит панель европейской «Жигули» (фото вверху): другой руль, другая подсветка, другой внешний вид, но основные особенности оформления панели для девятого «Спутника» по-прежнему остаются неизменными.

Технические характеристики

Пришло время взглянуть на характеристики нашего ВАЗ-21093. Технические характеристики, тип кузова, габариты и прочая информация представлены ниже.

За исключением деталей, которые указаны несколькими абзацами выше, ВАЗ-21093 устройство (основные, электрические и другие схемы) с высокой степенью точности повторяли ВАЗ-21099, за исключением того, что это был один из первых хэтчбеков в Советском Союзе.

И еще немного отдельно о Балтике

Строго говоря, этот автомобиль не является копродукцией. «Лада-Балтика» — это совершенно отдельная линейка, которую собирали в Финляндии — европейской стране — для европейского потребителя. ВАЗ был вынужден пойти на соглашение после того, как продажи экспортных автомобилей начали снижаться. Качество нашего транспорта далеко не всегда было стабильным, и балтийский проект родился как раз во время одного из таких случаев.

Старым в машине остался только экстерьер. При этом иностранку можно отличить и по дизайну. Во-первых, совершенно разные цвета, а во-вторых, окраска бамперов, порогов и окантовки стекол в общий тон автомобиля (так выглядели автомобили класса люкс). В-третьих, именно с этих моделей в Союзе появилась идея использовать цвета металлик. Все цветовые решения этой «Жигули» пришли из линейки металликов. В-четвертых, можно сказать, что чисто черный в Европе представлен не был. Эти цвета выпускались только для внутреннего потребителя. Интересно также отметить, что финны пошли дальше России. В интернете есть фотографии машин финского производства с разными кузовами.

Заключение

Одной из моделей уходящего века смело можно назвать модель ВАЗ-21093. Свои технические характеристики он получил во многом от смежных моделей: 09 и 099, но тем не менее это был быстрый, экономичный, юркий автомобиль с хорошим объемом багажника по тем временам, пользующийся вполне заслуженной славой и по сей день.

Что хорошо для езды по городским улицам. Девятка завоевала огромную популярность среди простых людей и даже среди бандитов. В народе она получила прозвище «Долото».

В честь 70-летия Октября на Волжском автозаводе был представлен и запущен в производство Ваз 2109, который предназначался в основном для домохозяек с детьми для беспрепятственного передвижения по городу. За почти 13 лет своего существования автомобиль практически не изменился внешне, лишь в 1990 году была немного изменена передняя часть автомобиля. С этого же года стали выпускаться различные комплектации, такие как ВАЗ 21093-20 (Стандарт), ВАЗ 21093-21 ​​(Норма), ВАЗ 21093-22 (Люкс), которые отличались только наличием электростеклоподъемников, люк и некоторые другие мелочи. Был вариант доставки в другие страны Европы ВАЗ 21093 — 22 Лада самара Балтика.

ВАЗ 21093 — 22 Лада Самара Балтика отличалась улучшенным экстерьером, также были немного изменены электроника и двигатель.

Пятидверный хэтчбек входит в семейство Лада Самара/Спутник, которое включает 3 модели: Ваз 2109, Ваз 21099, Ваз 2108.

Технические характеристики

г.

Тип	Том	Мощность	Крутящий момент	Разгон	Максимальная скорость	Количество цилиндров
Бензин	1,3 л	64 л.с.	94 В*м	16 сек.	160 км/ч	4
Бензин	1,5 л	72 л.с.	—	14 сек.	156 км/ч	4
Бензин	1,5 л	78 л. с.	115 В*м	13 сек.	160 км/ч	4

Девятка имеет небольшой, но достаточно резвый двигатель, и передний привод автомобиля, что добавляет большого комфорта для передвижения. Автомобиль комплектовался в двух версиях: 4-ступенчатой ​​и 5-ступенчатой.

По двигателю ВАЗ 21099 имеет несколько модификаций.

В 1987 году с конвейера сошла первая девятка с двигателем объемом 1,3 литра, которая выдавала 65 лошадиных сил… Специалист. Организациям, полиции нужна была скоростная машина, поэтому Волжский автозавод выпускал ваз 2109-20-с роторный двигатель (145 лошадиных сил), который позволял машине развивать скорость до 200 км/ч. Напротив, у ВАЗ 21091 был овощной двигатель объемом 1,1 л. С 1990 года выпускалась более мощная модель ВАЗ 21093 с карбюраторным полуторалитровым двигателем. ВАЗ 21093i получил такой же двигатель, но уже инжекторного типа. Инженеры Волжского автозавода, поработав над впрыском, позаимствовав систему у ВАЗ 2111, выпускают еще более резвый 1,5-литровый двигатель, но уже мощностью 75 лошадиных сил. Этот мотор получил ВАЗ 21093-20.

У нее передняя независимая подвеска, как у Mac Pherson. Задняя подвеска полунезависимая с поперечной балкой, такая подвеска устанавливалась на многие переднеприводные автомобили того времени.

Салон

Специально для автомобилей новой серии Волжский автомобильный завод отказался от жигулевского экстерьера, создав совершенно новый салон. Машина спроектирована так, чтобы водителю было легко и удобно до всего дотянуться. Модель имеет 3 вида панелей: высокие, низкие и евро. В комплектации «люкс» автомобиль оснащался электростеклоподъемниками. Стоит отметить, что сиденья теперь более удобные, что способствует более комфортной езде. Задний диван небольшой, как и задумывался для детей, но в лихие 90s, туда же помещались 2-3 крупных парня.

это идеальный автомобиль для начинающего водителя и работы. Автомобиль отличает высокая ремонтопригодность, недорогие запчасти и широкие просторы для тюнинга салона, двигателя и внешнего вида.

Лада Спутник — первый переднеприводный хэтчбек, который разрабатывался и выпускался на Волжском автомобильном заводе с 1987 по 2004 год. Помимо базовой модели, в разные годы выпускались различные ВАЗ 21093.

Изначально на него устанавливался четырехцилиндровый восьмиклапанник объемом до 1,5 л. После 1994, это были исключительно 1,5-литровые моторы с распределенным впрыском топлива. Особенность нового силового агрегата заключалась в том, что при обрыве ремня ГРМ поршни не доставали до клапанов. Далее автомобиль неоднократно подвергался рестайлингу: помимо двигателя дорабатывался, переделывался кузов, позже была установлена ​​«европанель».

В 1990 году с конвейера сошла обновленная модификация пятидверного хэтчбека ВАЗ 21093. Технические характеристики нового двигателя уже были описаны ранее. Что касается модернизации в целом, то в первую очередь изменения коснулись кузова. Автомобиль получил короткое крыло, незначительным изменениям подверглись некоторые детали радиатора и передней части автомобиля. Со сложенным задним сиденьем хэтчбек принимает форму внедорожника. Что касается ВАЗ 21093 именно характеристики модифицированной версии позволяют сделать из автомобиля полноценный универсал.

Примерно в это же время хэтчбек стал выпускаться в комплектации «Люкс», суть которой заключалась в более современной панели приборов, оснащенной бортовым компьютером и тахометром. Отдельные лоты были укомплектованы противоугонной системой, электростеклоподъемниками и электроблокировкой дверей, также были изменены некоторые элементы внутренней отделки.

ВАЗ 21093, как и другие модели семейства Спутник/Самара, имеет свои достоинства и недостатки. Среди достоинств, конечно же, можно выделить высокие динамические и скоростные качества, курсовую устойчивость и хорошую управляемость. Что касается отрицательных моментов, то относительно всех предыдущих моделей выделим дребезжание, наличие дешевого пластика в салоне, меньшую проходимость и снижение ремонтопригодности.

По сравнению с теми же Жигулями автомобиль эффективнее использует свободное пространство, сам стал легче и безопаснее (например, при лобовом ударе). Заднее сиденье ваз 21093 легко складывается для перевозки негабаритных грузов. Автомобиль требует меньше движений рулем, позволяет быстро и безопасно входить в повороты даже на скользкой дороге.

В качестве антикоррозийной защиты кузова применяется более стойкая грунтовка панелей перед покраской, наносится из эпоксидного состава при финишной обработке кузова. Естественно, по сравнению с зарубежными аналогами эти меры вряд ли можно признать удовлетворительными.

И еще несколько слов о внешнем виде ВАЗ 21093. Он очень своеобразный, а все благодаря клиновидной форме с загнутыми боковыми окнами. Несомненно, такие формы делают автомобиль более спортивным, но по вместительности и удобству посадки он проигрывает зарубежным аналогам. Еще одно нововведение – бензобак теперь производится из специального пластика, а не из металла, как это было раньше. В случае пожара такой бак вздуется, а не взорвется, что само по себе дает машине определенную фору в плане безопасности.

Есть вещи, которые разум не может понять. Многие из них расположены в России, и одним из таких моментов является не падающая популярность продукции отечественного автопрома. В наши дни эта традиция продолжается, в том числе и в моделях «девятого» семейства ВАЗ – хэтчбеке ВАЗ 21093 и седане ВАЗ 21099.

Оба автомобиля построены на платформе ВАЗ 2109, которая в свою очередь является модификацией ВАЗ 2108, а последний считается родоначальником переднеприводных автомобилей с поперечным расположением двигателя в отечественном автопроме.

ВАЗ 21093 — двухобъемный пятидверный хэтчбек. Он стал заменой ВАЗ 2109, его конвейерный выпуск стартовал в 1991 году. Основные отличия моделей заключались в замене переднего «короткого крыла» и короткого капота на «длинное крыло» и длинный капот, изменении рулевого колеса, облицовки задние боковые стекла, появление так называемой «высокой» приборной панели (и тогда — «европанелей»). Вместо 1,3-литрового двигателя, использовавшегося на ВАЗ 2109, был установлен 1,5-литровый карбюраторный двигатель (63,7 л.с. и 94 Н/м против 70 л.с. и 106,4 Н/м), что сократило время разгона до сотни с 16 до 13,5 секунд и увеличило максимально возможную скорость со 148 до 156 км/ч.

С 1994 года на ВАЗ-21093 установлен инжекторный двигатель того же объема. ВАЗ 21093 имеет две модификации: ВАЗ-21093-02 и ВАЗ 21093-03, отличающиеся от своей базовой передаточным числом главной передачи (3,7 против 3,94) и наличием бортовой системы управления, а также (вариант 03) бортового компьютера, микропроцессора система зажигания.

Автомобиль ВАЗ-21099 выпускается с 1990 года, отличается от ВАЗ-21093 трехобъемным типом кузова — седан, имеет четыре двери, новую облицовку радиатора. В свое время этот автомобиль был своеобразным признаком «элитности» его владельца. ВАЗ 21099 имеет две, аналогичные ВАЗ 21093, модификации — 02 и 03, и одинаковые технические характеристики. 93-я и 99-я модели ВАЗ имеют однодисковое сцепление, 5-ступенчатую механическую коробку передач, переднюю независимую подвеску МакФерсон (с поперечными рычагами и стабилизатором поперечной устойчивости) и на продольных рычагах (с гидроамортизаторами и винтовыми пружинами), заднюю подвеску, переднюю — дисковые, а сзади — барабанные тормоза.

Среди эксплуатационных «минусов» ВАЗ-21099 и 21093 в первую очередь необходимо выделить низкое качество металла (если не вносить антикоррозийное средство, очаги ржавчины появляются через три годы). Почти во всех автомобилях гремит приборная панель, салон отличается плохой шумо- и пылеизоляцией. Учитывая общую тенденцию производства деталей отечественными предприятиями Плохое качество – частый выход их из строя.
«Плюсов» у «девятого» семейства гораздо больше, чем минусов. Во-первых, этот автомобиль (с учетом подвески и дорожного просвета), как и многие отечественные, оптимален для дорог, по которым он ездит. Второй момент, часто вытекающий из первого, это ремонтопригодность «девяток». Да, они могут сломать и снести что угодно, но стоимость работ по замене и ремонту будет адекватна карману их владельца. В-третьих, запчасти можно заказать практически в любом автосалоне, а отремонтировать в любом автосервисе. За последние почти 20 лет автомобили «девятого» семейства были одними из самых узнаваемых на отечественных дорогах.

В России производство модификаций «девятки» прекращено в 2004 году. Преемник модели до сих пор выпускается на Волжском автомобильном заводе в классической линейке кузовов: седан 2115, 3-дверный хэтчбек 2113 и 5-дверный хэтчбек 2113. дверь хэтчбек 2114.
В настоящее время в Украине продолжается производство ВАЗ-21093 и ВАЗ-21099 под «родными» именами на Запорожском автомобилестроительном заводе (ЗАЗ). Образ автомобиля, в котором, как и в творениях Микеланджело, нет ничего лишнего, обеспечивает неиссякаемую популярность и стабильные продажи моделям на базе «девятки».

P.S. На лето 2010 года цена ВАЗ-21099 производства ЗАЗ ~ 229 тысяч рублей. Цена ВАЗ-21093 ~ 221 тысяча рублей в переводе на рубли с украинского. гривна.

Замена ремня ГРМ и стоимость

Замена ремня ГРМ и стоимость

ЗАПРОСИТЬ ЦЕНУ

Ориентировочная цена рядом со мной

Расположение службы

Рейтинги клиентов

(1,312)

Включено бесплатно в эту услугу

Онлайн-бронирование

Механик приедет к вам

12 месяцев / 12000 миль гарантии

Бесплатная проверка безопасности по 50 пунктам 7 утра и 9 вечера.

Посмотреть наличие

Рейтинги клиентов

(1,312)

---

Это зависит от типа автомобиля, на котором вы ездите, и от автомастерской, в которую вы обращаетесь. Наши механики мобильны, а это значит, что у них нет накладных расходов, которые есть у ремонтных мастерских. Они обеспечивают вам удобство, приходя к вам домой или в офис.

Cars	Estimate	Parts Cost	Labor Cost	Savings	Average Dealer Price
2013 Volkswagen Passat	$902	$464.73	$436.95	5%	$959.23
2009 Dodge Nitro	$598	$304.02	$294.46	6%	$637.27
2010 Volvo V50	$577	$263. 47	$313.46	6%	$618.22
2007 Lexus GS430	$813	$376.09	$436.95	6%	$870.59
2012 Acura TSX	$717	337,15 $	379,96 $	6%	767,15 $

Быстрое и простое обслуживание у вас дома или в офисе

90,02- миль,

гарантия0005

---

Что такое ремень ГРМ и как он работает?

Ремень ГРМ двигателя представляет собой армированный волокном зубчатый приводной ремень, изготовленный с использованием прочных соединений, таких как высоконасыщенный нитрил. Ремень ГРМ позволяет коленчатому валу приводить в движение распределительные валы в головке блока цилиндров на половине оборотов коленчатого вала. Затем распределительные валы открывают и закрывают впускные и выпускные клапаны двигателя одновременно с движением и положением поршней в двигателе.

Ремень ГРМ

Когда менять ремень ГРМ?

• Каждые 60-90 тысяч миль. Если двигатель оснащен ремнем ГРМ, ремень ГРМ необходимо заменять с интервалом обслуживания, указанным производителем автомобиля, независимо от того, видны ли какие-либо проблемы, обычно в диапазоне от 60 000 до 90 000 миль. В руководстве по эксплуатации вашего автомобиля должен быть указан конкретный интервал обслуживания.
• Двигатель резко останавливается или не запускается. Иногда ремни ГРМ могут рваться или перескакивать при работающем двигателе.

• Неровная работа двигателя. Формованные усиленные зубья ремня ГРМ входят в зацепление с шестернями коленчатого и распределительного валов. После многих десятков тысяч миль зубья могут изнашиваться или ломаться, или ремень может растягиваться, что приводит к скачку положения ремня на шестернях коленчатого или распределительного вала. Если ремень перескочит, двигатель будет работать плохо, а может и вообще не работать.

• Стук или лязг двигателя. На некоторых двигателях при перескоке ремня ГРМ поршни и клапана могут столкнуться, будет шум и повреждения. Эти конструкции двигателей называются интерференционными двигателями. Если в вашем автомобиле двигатель с помехами, замена ремня ГРМ в соответствии с графиком технического обслуживания сведет к минимуму вероятность того, что отказ ремня приведет к повреждению двигателя.

Как механики заменяют ремень ГРМ?

Конструкции двигателей различаются, поэтому процедура замены будет различаться, но в целом процедура выглядит следующим образом:

• Отсоедините кабель заземления аккумуляторной батареи.
• Когда двигатель остынет, установите коленчатый вал в верхнюю мертвую точку с поршнем номер один в такте сжатия. Снимите шкив коленчатого вала.
• Снимите все приспособления, мешающие снятию крышек ремня ГРМ.
• Снять крышки ремня ГРМ. Зафиксируйте распределительные валы, если это необходимо, и отметьте положение установочных меток распределительных валов. Снимите натяжитель ремня ГРМ и натяжные ролики. Снимите ремень ГРМ.
• При замене водяного насоса сделайте это сейчас и, конечно, сначала слейте воду из системы охлаждения. Если доступ к термостату системы охлаждения двигателя возможен только при замене водяного насоса, следует заменить и термостат.

• Установка нового ремня ГРМ включает в себя все вышеперечисленные шаги, выполняемые в обратном порядке, в соответствии со строгими инструкциями, чтобы гарантировать, что распределительный вал и коленчатый вал (и уравновешивающий вал, если имеется) находятся в идеальном положении после установки натяжителя.
• По завершении установки коленчатый вал двигателя проворачивают вручную на 720 градусов и подтверждают правильность положения установочных меток на коленчатом и распределительных валах.

• Автомобиль проходит дорожные испытания для подтверждения нормальной работы, на двигатель наклеивается сервисная наклейка с указанием даты замены ремня и пробега автомобиля.

Безопасно ли ездить с неисправным ремнем ГРМ?

Нет, если изношенный ремень ГРМ порвется во время движения, например, на шоссе, возникает риск полной потери мощности двигателя в окружении быстро движущихся транспортных средств. Как только ваш автомобиль достиг рекомендуемого пробега для замены ремня, вы можете устранить риск внезапного и неожиданного обрыва ремня ГРМ, заменив его. Если ваш двигатель имеет интерференционный тип, особенно важно заменить ремень в соответствии с графиком технического обслуживания, поскольку внезапный обрыв ремня ГРМ при работающем двигателе может привести к значительному повреждению внутренних компонентов двигателя, таких как клапаны и клапаны. поршни.

При замене ремня ГРМ имейте в виду:

• Двигатель с помехами следует тщательно осмотреть перед заменой оборванного ремня ГРМ, поскольку он может иметь повреждения, которые необходимо устранить перед установкой нового ремня.
• Система зубчатых ремней включает натяжные ролики и натяжитель ремня. Эти компоненты следует заменять вместе с ремнем.
• На некоторых автомобилях ремень ГРМ приводит в действие водяной насос двигателя. Механики обычно рекомендуют заменить водяной насос одновременно с заменой ремня ГРМ.

Быстрое и простое обслуживание у вас дома или в офисе

Гарантия на 12 месяцев и 12 000 миль пробега

---

---

Последние статьи и вопросы

Как разблокировать автомобиль Chevrolet Theftlock Radio

Theftlock в радиоприемники марки GM, начиная с середины 1990-х годов. Эта система предназначена для блокировки радиостанции от использования в случае потери питания, либо из-за отключения, либо когда…

P3478 Код неисправности OBD-11: Цилиндр 10 Рабочие характеристики управления выпускным клапаном

Что означает код P3478 При запуске автомобиля и когда автомобиль работает под большой нагрузкой, двигатель будет работать в режиме V8. Но при легких условиях движения двигатель отключает 4 из…

P0701 Код неисправности OBD-II: Система управления коробкой передач Диапазон/характеристики

P0701 означает, что обнаружена неисправность в системе автоматического управления. Проблемы могут включать отказ трансмиссии, перегрев и остановку двигателя.

моя машина стояла на светофоре, начала пыхтеть как будто бензин закончился, потом заглохла и не заводилась.

Могло произойти что угодно. С другой стороны, это может быть еще один неисправный топливный насос. Необычно, но это случилось. Если он не получает топливо, это может быть связано с такими компонентами, как неисправный регулятор давления топлива или…

У меня очень громкий стук со стороны переднего водителя моего Jeep Cherokee Laredo 4×4 1991 года выпуска 4×4

Привет, Тейлор. Спасибо, что связались с нами сегодня вечером. Громкий стук в передних колесах может быть вызван ступичными подшипниками или внутренними компонентами коробки передач. Если при движении назад шум не появляется, то, скорее всего, это движение вперед…

После прокладки головки блока цилиндров на Dakota 3.9 2002 г., сколько времени потребуется после запуска, чтобы начать нормально работать?

Если ваш ремонт не включал замену или модификацию органов управления двигателем, таких как клапан IAC или датчик положения дроссельной заслонки, в тот момент, когда вы запускаете грузовик после замены одной или обеих прокладок головки блока цилиндров, двигатель должен работать нормально. Если…

---

Замена ремня ГРМ NEAR ME

• Замена ремня ГРМ В Downey, CA
• Замена ремня ГРМ в Энсино, Калифорния
• Замена ремня ГРМ в Сан-Матео, Калифорния
• Замена ремня ГРМ в Ист-Хартфорде, Коннектикут

• Замена ремня ГРМ в Мейтленде, Флорида
• Замена ремня ГРМ в Одессе, 2 Флорида 9001
• Замена ремня ГРМ в Бенсенвилле, Иллинойс
• Замена ремня ГРМ в Фортвилле, Индиана

• Замена ремня ГРМ в Брендивине, Мэриленд
• Замена ремня ГРМ в Джессапе, Мэриленд
• Замена ГРМ в Типп -Сити, Огайо
• Замена ГРМ в Хиллсборо, или

Подробнее города
