Тюнинг салона ВАЗ 21099 Низкая панель. Шумоизоляция и обшивка

Панель ВАЗ 2109 изготовлена ​​из специального энергопоглощающего материала. Он состоит из вагонки и, собственно, самой панели.

Изготовлен из пластика. Его толщина составляет 3 мм. Вагонка, по сути, усилена специальным металлическим каркасом. Имеет надежный энергопоглощающий слой из пенополиуретана. Снаружи обшит специальной декоративной пленкой. Низкая и высокая панель ВАЗ 2109можно установить на автомобиль, а также «Европелель».

Высокая панель ВАЗ 2109, как и низкая, имеет определенные особенности, которые следует учитывать при их установке. Следует отметить, что «Европантел» и высокая панель по способу монтажа практически идентичны, так как места крепления, а также подключения воздуховодов автомобильной системы вентиляции и отопления у них одинаковые. Отличия касаются только переключения жгутов проводов. (Представлено на фото ниже, читайте о нем еще больше).

Как провести легкий тюнинг приборной панели ВАЗ-2109 своими руками

Во время салона отечественной «девятки» тюнинг ее «приборки» становится поистине незаменимым элементом. Красивые модификации можно выполнить своими руками. Для этого вам нужно будет сделать новый циферблат на компьютере с помощью специальных дизайнерских программ и распечатать картинку на принтере.

Однако сначала нужно подумать о внешнем виде Циферблатов для тахометра и спидометра машины, а также для всех датчиков, которые остались. Когда циферблаты распечатаны, их нужно подсветить, после чего можно приступить к снятию панели приборов.

Чтобы правильно, нужно сначала снять обшивку руля, а также марш руля По поводу вала. Затем следует аккуратно закрутить крепежную гайку.

Далее можно снимать руль и откручивать винты которые расположены в районе дорожного нижнего кожуха. После этого придется разобрать рулевую колонку. Когда приборная панель демонтирована, следует выкрутить стрелки у старого спидометра и тахометра. Впоследствии они будут закреплены на обновленных циферблатах.

Во время также циферблаты и стрелки перекрасить в яркие цвета. Для этого подойдут обычные банки из-под краски. При этом циферблат лучше сделать насыщенного черного цвета.

Можно придать матовость специальными инструментами. При этом стрелки нужно покрасить в ярко-розовые или оригинальные красно-бордовые тона. После высыхания окрашенных пластин машинного циферблата на них устанавливается старая или заранее подготовленная шкала и снимаются стрелки.

В ситуации, если владелец хочет еще более модернизировать панель приборов, следует также использовать специальную (оригинальную, как на видео) подсветку. Можно сделать оригинальную планку флуоресцентным маркером, но об этом ниже.

Каждый водитель отечественного авто Желает сделать панель приборов своего ВАЗ-2109 максимально оригинальной. Вот один из вариантов, как красиво можно доработать этот элемент машины.

Также понадобится флуоресцентный маркер или краска. Он изменит цвет, если на него воздействует ультрафиолет. Этот прием часто используется в современных ночных клубах. Еще нужны обычные лампочки с патронами, как в «приборке». Менять не нужно, они останутся на своих местах. Все, что вам нужно, может быть запущено.

Сначала нужно снять пластик после — торпедо. Также не стоит забывать о черном пластике, который вокруг стекла. Разбираем штатную вставку, а также стрелки. Чаще всего в новой вставке отсутствуют отверстия. Поэтому вам придется их делать. Для стрел отверстия будут шире, чем в обычном паде. В противном случае стрелки начнут блестеть.

Далее необходимо демонтировать установленную подсветку. Работать нужно осторожно, чтобы не повредить пластик. Берем доску с лампочками. Устанавливаем вместо обычной неоновой лампочки, сверху наклеиваем пластиковую защиту. Раньше на него были вкручены заводские лампочки. Не нужно забывать и о блоке управления новой неоновой лампочки. Постоянно следует быть внимательным, чтобы не перепутать полярность.

Если это случится, ничего не светит. Далее нужно вкрутить лампочки освещения. Это должно осуществляться параллельно неоновой лампе. Изнутри прокладываем проводку, для этого необходимо сделать отверстия в перегородках.

Проверить, все ли правильно. Внутри лампочки должны быть настроены. Далее одеваем подкладку и приклеиваем. После этих действий остается раскрасить покупным напольным маркером или краской стрелки. Желательно повторить покраску через 10 минут. После этого стрелки можно устанавливать на свое место. На этом тюнинг завершен.

Проверить работу, иначе придется все разбирать. Если проблем нет, можно собрать все в строго обратной последовательности. После такого ВАЗ 2109 будет оснащен красочной панелью, как у хороших иномарок. При желании с помощью напольной краски можно подкрасить «приборную» накладку в том месте, где стрелка будет достигать своего предела. Это выглядит очень красиво.

Как поменять подсветку панели ваз 2109

Опытный водитель во время поездки внимательно смотрит не только на дорогу, но и на приборную панель. Необходимо следить за соответствующими показаниями датчиков, отвечающих за работу. средство передвижения. Следует отметить, что подсветка не должна утомлять и напрягать глаза.

Новые станки Завода-изготовителя комплектуются бледно-зеленой или желтой подсветкой. Определённо влияет на глаза — через определённый промежуток времени они устают. В этой ситуации лучше заменить заводскую приборную панель. Для такого тюнинга вам понадобится набор диодов, паяльник, отвертки с насадками, перчатки, а также железные щипцы. Затем нам нужно подобрать цвет подсветки. Возможных вариантов много, все зависит от фантазии.

Однако, как всегда в любой работе, в этом процессе есть свои нюансы. Рекомендуется ставить мягкую белую подсветку, если вы пользуетесь автомобилем каждый день или для длительных поездок. Она не утомит его глаз. Однако если вы пользуетесь автомобилем редко, то лучше поставить лампочки другого, самого разнообразного цвета. Теперь приступайте к установке.

Для начала нужно полностью снять торпеду и разобрать приборную панель. Для этого открутите винты, скрепляющие торпеду с кузовом. Их количество можно узнать, если изучить инструкцию по эксплуатации автомобиля. Не исключено, что можно удалить панель, если отсоединить только накладку и отпустить рулевую колонку до конца вниз.

Затем нам нужно открутить болты, которые находятся в нижней части накладки. С помощью отвертки и плоской насадки используем комбинацию инструментов и снимаем ее. Следует быть особенно внимательным, ведь случайно можно повредить стекло. После этого откручиваем болты с обратной стороны. Отсоедините стекло, а затем пластиковую прокладку.

Не нужно трогать стрелки, следует быть осторожным, так как вы можете случайно задеть их или сбить с ног. Если это произойдет, вам придется выставить их заново и, что еще сложнее, отрегулировать датчики. При рассмотрении тыльной стороны лампочек видно расположение всех осветительных приборов, в том числе и светодиодов.

Они обведут маркер и исчезнут с чипа. Проверьте новые световые элементы с помощью адаптера или аккумулятора. Лучше использовать светодиоды, поскольку они будут потреблять незначительное количество энергии, а также имеют длительный срок службы. Затем нужно исследовать металлические меха диодов, чтобы они были целыми. В противном случае диод не будет светить. Оба диода необходимо вставить микросхему в отверстие, которое осталось после подготовки предыдущих лампочек. С обратной стороны схемы припаиваем усы.

Таким же образом монтируем остальные диоды. В обратной последовательности нужно строить. После заводим машину, включаем. Таким образом, проверяем, как функционируют установленные светодиоды.

Тюнинг приборной панели автомобиля ВАЗ 2108, 2109, 21099. Как сделать подсветку шкалы своими руками?

На панели приборов автомобилей ВАЗ 2109 и ВАЗ 2108 устанавливаются лампы, подсвечивающие циферблат снаружи, т.е. со стороны стрелок. Такая подсветка не всегда устраивает водителей, потому что яркость низкая, а детализация нечеткая.

В данной статье будет рассмотрено, как можно сделать подсветку приборной панели изнутри на примере тюнинга ВАЗ 2109 своими руками. Конечно, можно обратиться за тюнингом в специализированную фирму, там быстро сделают подсветку панели как на иномарках, но стоимость таких работ будет высокой. Для того, чтобы хорошо сэкономить на своем автомобиле и сделать нужную подсветку, панель приборов нужно доработать самостоятельно, тем более, что ничего особо сложного в этом нет.

Делаем светодиодную панель своими руками на ВАЗ 2109

Для тюнинга подсветки вашего автомобиля вам понадобится легкая накладка, подходящая для панели приборов.

С автомобиля снята и разобрана панель приборов. Снимаем все стрелки и старую накладку, она больше не понадобится. С помощью нагретого ножа или паяльника на приобретенной накладке нужно сделать вырезы, чтобы свет от подсветки падал на панель приборов изнутри.

Сама подсветка будет оформлена из светодиодной ленты. Ленту необходимо разрезать на куски по три диода. Для равномерного распределения света по всей поверхности нужна обычная фольга, которая распределяется по всей панели под приборами.

На спидометр и тахометр понадобится по 3 ленточки, а на указатели температуры охлаждающей жидкости и уровня топлива — по одной ленточке.

Этот материал также подходит к теме, где описаны другие решения по апгрейду вашего автомобиля.

stock Photo Отчет о мозаичном оформлении приборной панели

Старую подсветку удалять не следует, так как она будет подсвечивать стрелки приборов. Его можно немного модернизировать до него, для этого на место штатных ламп приклейте светодиодную ленту. Ленту лучше затонировать заранее, с помощью тонированной пленки или черного маркера, иначе свет будет слишком ярким, что мешает при езде. Желательно оставить обычный светофильтр, так свет будет более равномерным, мягким и с голубоватым оттенком.

Весь комплект с подсветкой Необходимо подключить к контактам на табличке лампы штатной подсветки, соблюдая их полярность. Есть специальный драйвер, он стабилизирует ток при втыкании установленных светодиодов.

Теперь нужно проверить работу получившейся подсветки, для этого нужно подать напряжение 12 В постоянного тока.

Тюнинг автомобилей своими руками – популярное сегодня направление, являющееся аналогом зарубежных специализированных дизайнерских ателье. Модернизации чаще всего подвергаются автомобили отечественного автопрома. Зачастую это модели, которые называют классикой. Не стала исключением и модель 21099 или «девяносто девятый», так прозвали машину.

ВАЗ 21099 является символом своей эпохи — 90-х годов. Эту модель можно с уверенностью назвать прорывом отечественного автопрома в области дизайна автомобилей. Принципиально новый дизайн, современное оборудование, хорошие ходовые качества. Для городских условий покорил сотни тысяч автомобилистов. Купить «девяносто девятый» стоит в 90-х годах, чтобы показать его высокий социальный статус. И сегодня этот автомобиль часто можно встретить на отечественных дорогах. Тюнинг на ВАЗ 21099 своими руками позволяет создавать действительно эксклюзивные модификации, которыми будет гордиться владелец.

Традиционно для отечественного автопрома автомобиль имеет огромный потенциал для модернизации. При этом цена тюнинга ВАЗ 21099 не будет высокой, так как многие доработки можно сделать с помощью здоровых инструментов и творческого подхода к решению задач. Но даже если комплектующие купить, эксклюзивный внешний вид, нестандартный дизайн салона и продвинутые характеристики ВАЗ 21099 окупит все финансовые затраты.

Тюнинг Внешний ВАЗ 21099 не потребует внушительных финансовых вложений, так как внешний вид автомобиля довольно легко меняется путем замены, доработки таких элементов:

• Решетка радиатора
• Капюшон
• Оптика
• Двери
• Крылья

также относительно прост благодаря простому устройству, компоновке салона. Этому способствует большое количество вариантов его оформления с использованием специализированных и средств защиты.

Отечественный автопром предлагает 2 варианта двигателя ВАЗ 21099:

• Улучшение карбюратора
• Преломляющий инжектор

В первом случае необходимо произвести несложные действия, направленные на улучшение системы подачи топлива с помощью механического узла — карбюратора:

• Установка усовершенствованной модификации дроссельной заслонки или диффузора. Целесообразно устанавливать образцы с большей, чем у штатной, маркировкой
• Снятие пружины с привода дроссельной заслонки в первичной камере

Такой тюнинг карбюратора на ВАЗ 21099 увеличит поток воздуха, позволит двигателю дышать, повысит его мощность и динамические характеристики.

В случае прошивки настроек инжектора ВАЗ 21099 необходимо купить и установить специальный блок-контроллер. Это устройство является носителем. программное обеспечение, которое повысит мощность, крутящий момент и динамику. Итак, тюнинг двигателя ВАЗ 21099 осуществляется инжектор.

Полезный совет

Исследования показывают, что не стоит гнаться за дорогими устройствами. Они не очень эффективны и часто уступают по приросту мощности и динамике стандартным программам.

Из всего вышеперечисленного можно сделать вывод, что чип-тюнинг двигателя ВАЗ 21099 не дает впечатляющего прироста технических характеристик силового агрегата. Поэтому не стоит тратить деньги на эту операцию.

О срочном вмешательстве в ВАЗ 21099 система двигателя, то они не нужны. Семейство этих двигателей удалось конструкторам на удивление хорошо. Они обладают хорошими динамическими показателями и скоростными для шоссе и городских условий. На этом можно сэкономить, но если вы планируете участвовать автомобилем в спортивных соревнованиях, не помешают следующие операции:

• Замена штатных направляющих клапанов Бронза
• Установка облегченных клапанов
• Модернизация впускного коллектора Двигатель — Установка передовых модификаций коллектора
• Турбина двигателя. При этом не стоит забывать об установке клапана сброса избыточного давления и турбированных поршней с «лужей» объемом от 16,5 до 20 см3
• Для увеличения моторной сборки узлов и подвижных частей мотора следует установить поддон каперсов. Спасет от разрушительного Нагара на поверхности запчасти

Выполнение всех вышеперечисленных действий станет полезной школой для желающих изучить весь многогранный тюнинг своими руками.

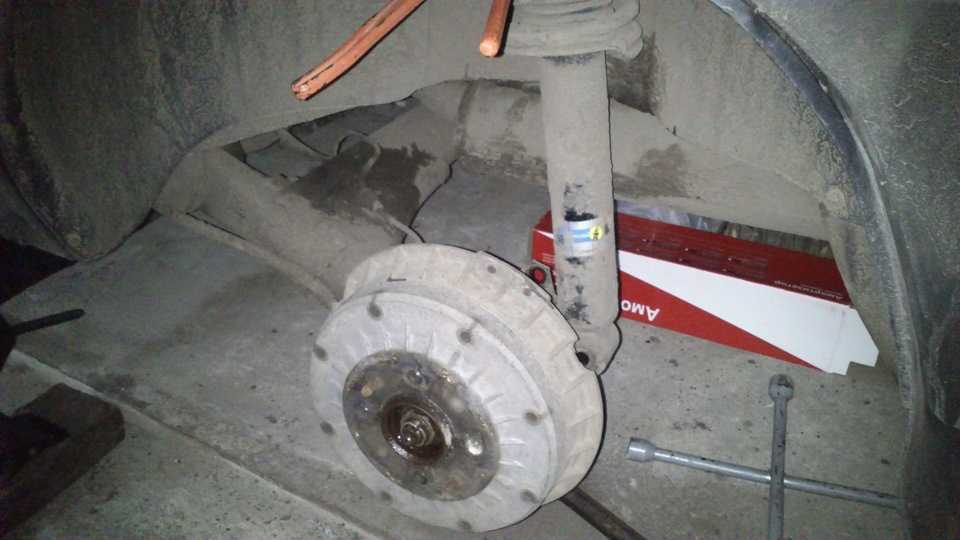

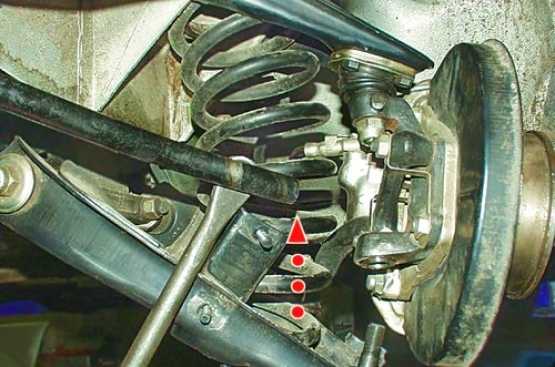

Тюнинг подвески ВАЗ 21099 своими руками осуществляется по стандартной схеме:

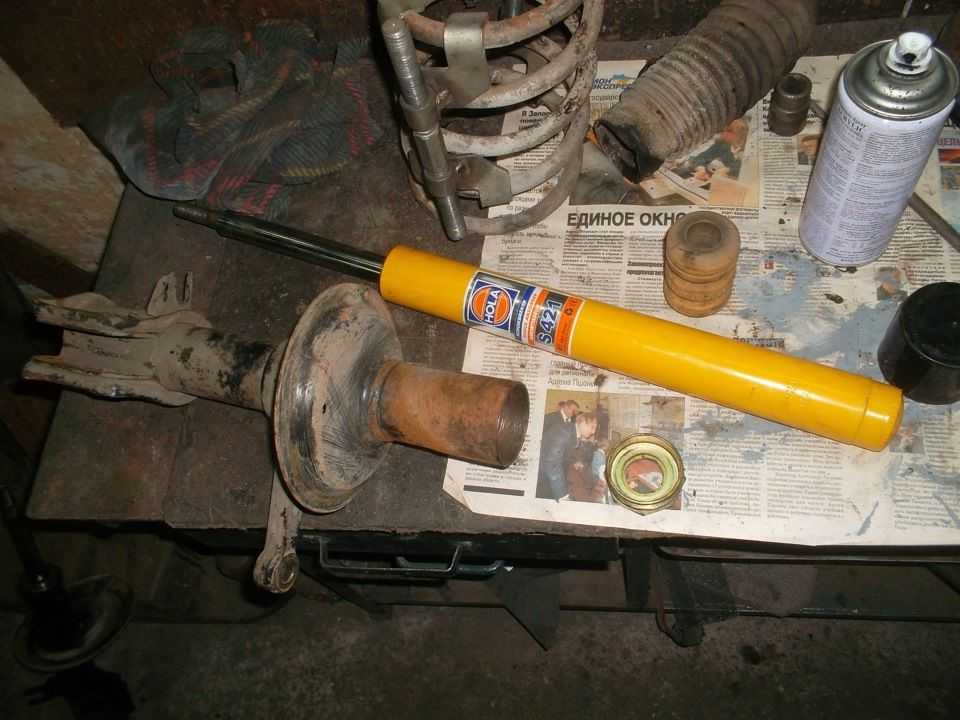

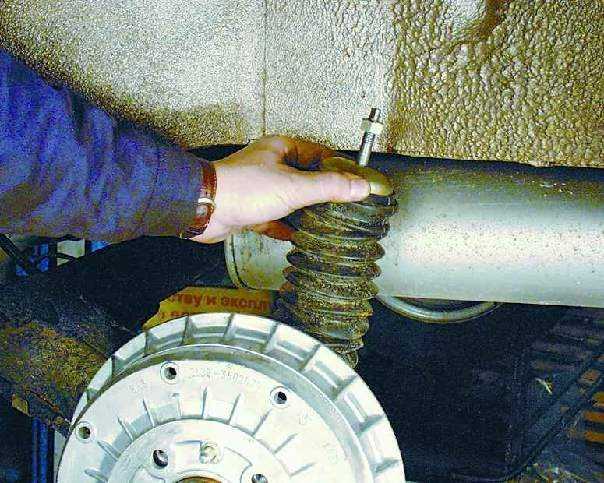

• Установка жестких амортизаторов. Лучше использовать их двухсекционные виды
• Установка новых тормозных дисков и ступиц
• Замена поперечных стабилизаторов
• Замена родных шарниров шаровых
• Проведение лифтинга подвески путем установки усовершенствованных вариантов пружин. Поднять заднюю часть автомобиля можно так же с помощью накладок на штатные пружины

Больше внимания стоит уделить дискам и резине. Многие специалисты утверждают, что безграциозность гораздо надежнее и практичнее железных аналогов. Это соответствует действительности лишь частично. Основное преимущество литых дисков – небольшой вес. Но этот показатель не дает существенного преимущества в плане управляемости и динамики. В то же время он менее практичен, чем железные диски.

При внушительной нагрузке, например, при въезде в яму, они чаще всего лопаются и требуют дорогостоящего ремонта с применением аргоновой сварки. Пока железные диски можно обработать молотком и продолжить движение. В условиях экстремального бездорожья и заснеженных дорог легкосплавные диски в практичности уступают своим стальным аналогам. Поэтому рекомендуется иметь оба комплекта дисков и устанавливать их в зависимости от дорожных и погодных условий.

Тюнинг салона ВАЗ 21099 – важный этап Превращение автомобиля в эксклюзивный образец. Его можно разделить на 2 этапа:

• Установка новых или модернизация штатных передних сидений. Например, к ним можно подвести подогрев, а сами сиденья обтянуть тканью или кожей. При этом покупка чехлов станет простым, но нецелесообразным решением для масштабного тюнинга
• Замена шкива кабины. Сделать это несложно, достаточно снять старую, а обтянуть салон новой. Накладку можно сделать самостоятельно или купить готовый комплект. Неплохим дизайнерским решением станут боковые панели Двери Фигурные вставки из карбона, стеклопластика, дерева, качественного пластика или хромированные элементы

Тюнинг салона ВАЗ 21099 своими руками – это творческий процесс, требующий аккуратности и терпения.

Угловатая торпеда ВАЗ 21099, отвратительно скрипящая, нуждается в замене, даже если не планируется полная модернизация автомобиля. Отличной альтернативой штатной модели станет продвинутая, обтекаемая версия от иномарок. Владельцу останется только установить его, улучшив комплектацию и систему креплений.

Воспользовавшись заменой торпеды можно сразу взять тюнинг ВАЗ 21099 приборных щитков, так как штатный блок вряд ли подойдет к новой торпеде и придется его дорабатывать. Проще и лучше установить новую приборную панель, главное, чтобы она подходила по разъемам.

Одним из принципиальных моментов тюнинга ВАЗ 21099 является доработка бамперов. Их обработка кардинально меняет внешний вид автомобиля. Улучшить бамперы можно несколькими способами:

• Установка бампера на другую модель или покупка спортивной, тюнинговой версии специально для ВАЗ 21099
• Изготовление эксклюзивной модели с использованием строительной пены, эпоксидной смолы, шлифовальных материалов. Сложность этого метода заключается в снятии симметрии, создании пропорций. Также требуется творческий подход
• Самый простой способ улучшения — это накладки на Бампер ВАЗ 21099. Но они больше являются предметами декора и используются для создания законченной, гармоничной композиции.

Гладкий плоский капот «Девяносто девятого» открывает широкие возможности для модернизации. С помощью металлорежущего инструмента — болгарки, сварки и шпаклевки из стандартного капота можно сделать достойный бэтмобиля образец с жабрами, воздухозаборниками. Навыки жестянщика позволят придать капоту самые разные конфигурации. В крайнем случае его можно покрыть карбоновой пленкой.

Полезный совет

При модернизации капота следует сначала нарисовать то, что вы хотите получить, затем перенести намеченное в виде разметки на поверхность крышки моторного отсека. Маркировку обязательно проверьте несколько раз и только после этого можно приступать к улучшению вытяжки.

Модернизация багажника Зависит исключительно от навыков владельца автомобиля и его фантазии. Вариантов оформления багажного отделения не менее нескольких десятков. Наиболее популярным является установка мощной акустической системы. Также на внутренней поверхности крышки багажника установлена ​​небольшая ЖК-панель. Некоторые устанавливают его на механизм, делающий монитор при открытии крышки багажника.

Следует помнить, что такого рода доработки занимают почти все место, поэтому придется пожертвовать возможностью погрузить вещи или инструмент в багажник.

Еще одним способом облагородить багажное отделение, точнее его крышки можно считать установку антиспойлера. Помимо эстетической он несет и практическую функцию – создает силу давления на высоких скоростях. Необходимо подобрать модель, которая будет гармонично вписываться в экстерьер автомобиля. Некрасивая модель может испортить все усилия, направленные на создание эксклюзивного, стильного дизайна автомобиля.

Тюнинг оптики на ВАЗ 21099 в основном осуществляется путем установки специализированных накладок на фары. Эффективная И. простая анемия Декорирование комплектом светодиодными лентами. Практичным вариантом станет установка галогенных фар. На ВАЗ 21099 завершается доработка штатных оптических приборов. Замена их на новые модели трудоемкий процесс, без которого несложно обойтись средствами правовой защиты.

Тюнинг задних фонарей ВАЗ 21099 проводится по той же схеме, что и модернизация фар.

Многие автовладельцы считают, что тюнинг должен в первую очередь выделять и подчеркивать свое присутствие. Поэтому все что будет найдено по машине на местном авторынке. Но можно сделать что-то и полезное и удобное. И в первую очередь для себя. Чтобы было приятнее утопить время в машине, постоять холодными и снежными зимними вечерами в пробках. Инкреация наверняка сразу подумает о смене ужасной низкой или дребезжащей высокой торпеды на иностранную или что-то из этой оперы. Но ведь на торпедо и инструментальном пвнеле мы только смотрим, и контакт прямо с рулем. Конечно, можно пойти на местный авторынок и купить себе вместо откровенно убогого стандартного руля (как старого в духе века, так и более нового с большим сигналом) нового турецкого или китайского. И с кричащими вставками с красным или синим. Но не удивишься, что шкурка там нулевая и что через какое-то время она вырубается, сбивается и т.д…

Предлагаем вашему вниманию такую ​​доработку, как перетяжка руля кожей, а заодно установка руля. Последнее очень актуально для жителей северных регионов, и таких приличных. Хотя можно ограничиться и просто обползанием руля по коже. А если у вас холодные зимы или очень холодные зимы, то WPare с автозапуском Эта доработка вообще сказка. Вышел из теплого дома, сел в теплую машину, взялся за теплый руль… Думаю, не надо никого убеждать, что даже если салон прогреть минут 15-20, то обод руль не греет ………… …..

Ранее мы уже публиковали здесь статью. Теперь же мы публикуем аналогичный материал для владельцев «Долота» с высокой торпедой.

Если рассматривать печальную славу этой торпеды как самую румяную, то довольно легко понять, почему владельцы этих автомобилей готовы тратить уйму времени на то, чтобы заставить ее замолчать. Снятие высоких торпед имеет почти в 2 раза больше шагов, чем снятие низких………….

ВАЗ

такой автомобиль, что каждый владелец пытаясь сделать его хоть немного лучше, рано или поздно приходит к выводу, что нужно снимать торпеду. Дабы стащить его с экрана или пробовать стенку моторного отсека вибропластом. Либо вообще решиться на его замену… вариантов хватает!

Отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса в положение прямолинейного движения. Отсоединить рычаг воздушной заслонки карбюратора и трос привода спидометра от коробки передач……………….

Первый вариант требует доработки системы подачи топлива механическим узлом, а именно карбюратором:

1. Требуется установка дроссельной заслонки или диффузора более обновленных моделей.
2. Следует аккуратно снять пружины в первичной камере на приводе дроссельной заслонки.

Такой тюнинг карбюратора значительно увеличивает поток воздуха, позволяет двигателю «дышать», значительно повышает его характеристики динамики и мощности.

Второй вариант предусматривает приобретение и установку специального блока — контроллера. Это устройство является носителем программного обеспечения. Благодаря этому удается увеличить показатели мощности, крутящего момента и, конечно же, динамики.

Упражнение по настройке подвески ВАЗ-21099

Обновить подвеску ваза необходимо по известной многим любителям авто схеме:

• качественная установка двухсекционных амортизаторов;
• производство замены стабилизаторов поперечного типа;
• установка обновленных тормозных дисков;
• установка обновленного хаба;
• изделие замены шарниров на шаровые;
• проведение процедуры подъема подвески путем установки опережающих рессор.

Тюнинг салона ВАЗ-21099

Эта процедура условно состоит из двух этапов:

1. Замена сидений на новые / работы по модернизации штатных передних. Например, подведя систему отопления, набросив качественное современное полотно.
2. Обновление салона. Такие новинки легко изготовить самостоятельно или приобрести новый комплект в готовом виде.
3. Установка фигурных карбоновых вставок (можно выбрать деревянные, пластиковые, хромированные и т.д.) на боковые панели дверей автомобиля. Благодаря этому автомобиль внутри будет выглядеть более представительно и элегантно.

Наконец, сто ИТ, чтобы обратить внимание читателей на то, что работа тюнинг-салона ВАЗ-21099 является скорее творческим процессом, нежели техническим. Здесь вам потребуется проявить немало терпения, аккуратности и аккуратности в решениях, чтобы получить качественный тюнинг, способный произвести должное впечатление как на самого владельца автомобиля, так и на посторонних людей.

ГБЦ ваз 2108 инжектор.

ПРЕДУПРЕЖДЕНИЕ
Головка блока цилиндров заменяется целыми корпусами подшипников, поскольку они обрабатываются вместе.

1. Снять ГБЦ с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (см. «Замена прокладки ГБЦ»).

2. Отвинтить крепежный винт и отсоединить штуцер подогрева от карбюратора. Если винт не удается ослабить, ослабьте хомут и снимите шланг с фитинга.

3. Отверните четыре гайки крепления карбюратора (две из них расположены с противоположной стороны).

4. Снимите карбюратор с впускной трубы.

5. Аккуратно снимите прокладки карбюратора.

6. Снимите две гайки крепления теплозащитного экрана карбюратора.

7. Ослабьте гайку на штуцере.

8. Снимите теплозащитный экран карбюратора.

9. Снимите две гайки, крепящие воздухозаборник.

10. Отвинтите гайку подъемной проушины.

11. Снимите проушину и воздухозаборник.

12. Отверните девять гаек крепления впускной трубы и выпускного коллектора.

13. Снимите выпускной коллектор.

14. Снимите впускную трубу.

ПОЛЕЗНЫЕ СОВЕТЫ

После снятия выпускного коллектора и впускной трубы подложите под головку цилиндров деревянные прокладки, чтобы не повредить выступающие из головки цилиндров клапаны.

15. Снимите две прокладки.

ПРИМЕЧАНИЕ

Осторожно снимите прокладки. Пока прокладки выпускного коллектора и впускной трубы целы и не слишком тугие, их можно использовать повторно. Аккуратно отверткой отделите прогоревшие прокладки выпускного коллектора и впускного патрубка.

16. Снимите свечи зажигания с головки блока цилиндров.

17. Снимите датчик температуры охлаждающей жидкости (ДТОЖ).

18. Открутите датчик контрольной лампы давления масла.

19. Снимите десять гаек, крепящих оба корпуса подшипников распределительных валов.

20. Снимите оба корпуса подшипников распределительных валов с головки блока цилиндров.

21. Снимите распределительный вал.

22. Снимите сальник с переднего конца распределительного вала.

23. Снимите гайку натяжного ролика.

24. Снимите натяжной ролик и упорную шайбу, расположенную под натяжным роликом.

25. Снимите толкатели клапанов вместе с регулировочными шайбами.

ПРЕДУПРЕЖДЕНИЕ

Вытащив следующий толкатель клапана, пометьте его и регулировочную шайбу серийным номером, чтобы установить их на место при сборке.

ПРИМЕЧАНИЕ
Привод клапанов состоит из следующих частей: 1, 2 — клапаны; 3 — наружная пружина; 4 — внутренняя пружина; 5 — верхняя плита; б — бисквит; 7 — нижняя пластина.

Все эти детали необходимо снять с головки блока цилиндров.

26. Пометьте клапаны номером цилиндра, чтобы собрать клапаны. Разметку можно нанести пробойником как можно ближе к центру клапана: клапаны первого цилиндра — одна точка, второго — две и т. д.

удаленный.

28. Установите приспособление для сжатия пружин клапана на головку блока цилиндров. Сожмите ею пружины клапанов и снимите сухарики. Постепенно ослабляя давление на рукоятку устройства, полностью растяните пружину клапана и снимите устройство с головки.

29. Снимите внешнюю пружину клапана с тарелкой.

30. Снимите внутреннюю пружину клапана.

31. Снимите клапан с головки блока цилиндров.

32. Осторожно снимите колпачок штока клапана, не повредив направляющую клапана.

33. Снимите опорную шайбу клапанной пружины (пластину). Таким же образом снимите остальные клапаны.
34. Промойте детали головки блока в бензине, протрите и высушите.

35. Очистить камеры сгорания от нагара. Осмотрите головку цилиндров. Если головка блока имеет трещины или следы прогара в камерах сгорания, замените ГБЦ.

36. Проверить ровность поверхности, прилегающей к блоку цилиндров. Для этого приложите металлическую линейку ребром к поверхности ГБЦ по центру вдоль, а затем по диагонали и измерьте щупом зазор между плоскостью головки блока и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.

37. Очистить клапаны от нагара. Это можно сделать с помощью подходящего металлического инструмента.

38. Осмотрите клапаны. Замените клапаны при следующих дефектах: глубокие следы и царапины на рабочей фаске, трещины, деформация штока клапана, коробление диска клапана, следы прогара. Незначительные следы и царапины на рабочей фаске можно удалить притиркой клапанов (см. Притирка клапанов).

ПРИМЕЧАНИЕ

Рис. 4.5. Размеры тарелки клапанов
Повреждения рабочей фаски клапанов, которые невозможно удалить притиркой, можно устранить притиркой на специальном станке. При шлифовании размеры, указанные на рис. 4.5. В скобках указаны отличающиеся размеры для двигателя ВАЗ 21083.

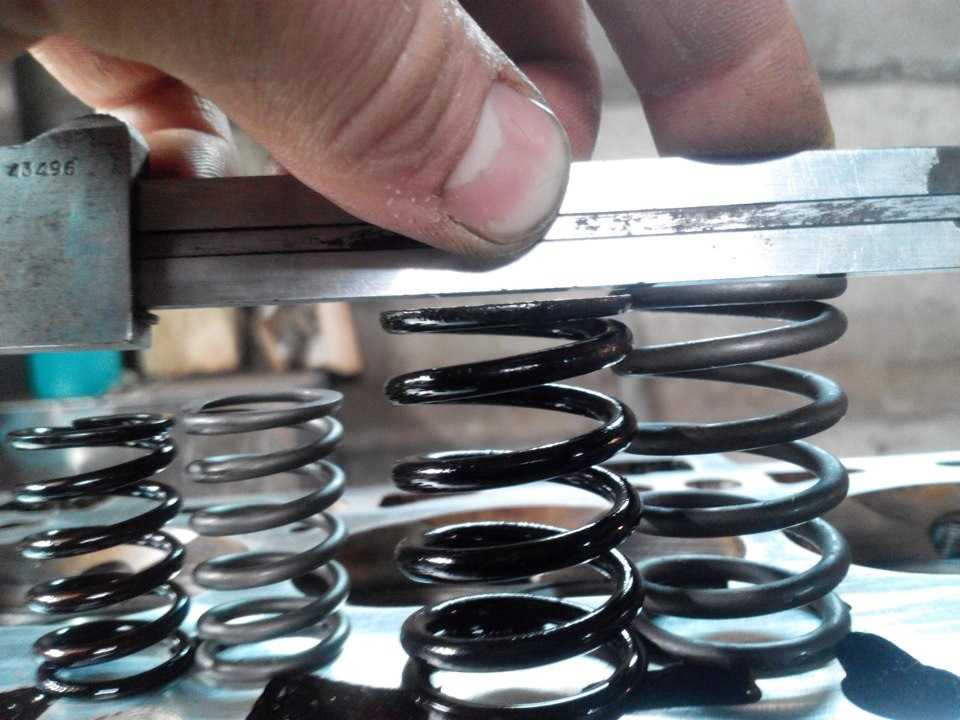

39. Проверьте состояние пружин клапанов. Замените согнутые, сломанные или треснутые пружины клапанов. Проверьте эластичность пружин клапанов. Для этого измерьте высоту пружин в свободном состоянии и затем под двумя разными нагрузками. Если пружина клапана не соответствует спецификации, замените пружину.

ПРИМЕЧАНИЕ
Параметры клапанных пружин для определения их упругости:
наружная клапанная пружина:
высота в свободном состоянии ……. 45,2 мм;
высота под нагрузкой (26,0+1,7) кгс …….33,7 мм;
высота под нагрузкой (46,2+2,4) кгс……24,7 мм;
внутренняя пружина:
высота в свободном состоянии ………….. 34,1 мм;
высота под нагрузкой (9,0+0,8) кгс……..29,7 мм;
высота под нагрузкой (27,5+1,5) кгс……20,7 мм.

40. Проверьте состояние седел клапанов. Фаски седла клапана не должны иметь следов износа, точечной коррозии и коррозии. Мелкие повреждения (небольшие следы, царапины и т.п.) можно устранить притиркой клапанов.

ПРИМЕЧАНИЕ
Более значительные дефекты седла клапана исправляются шлифовкой.

Рис. 4.6. Размеры седла клапана: а — седло впускного клапана; б — седло выпускного клапана; I — новое седло; II — седло после ремонта
Соблюдайте размеры, указанные на рис. 4.6. Сначала шлифуется фаска 20°, затем фаска 45°. После притирки седел необходимо притереть клапана, затем тщательно очистить и продуть головку блока сжатым воздухом, чтобы в каналах и камерах сгорания не осталось абразивных частиц. В скобках указаны отличающиеся размеры для двигателя ВАЗ 21083.

41. Проверить зазор между направляющими втулками и клапанами (рис. 4.7).
ПРИМЕЧАНИЕ

Рис. 4.7. Размеры клапанов и их направляющих
Зазор между клапаном и направляющей втулкой, мм:
номинал для впускных клапанов ……………. 0,022-0,055;
номинал для выпускных клапанов. ………….. 0,029-0,062;
максимально допустимый зазор для впускных и выпускных клапанов… 0,3.
Зазор рассчитывается как разница между диаметром отверстия во втулке и диаметром штока клапана. Если зазор меньше допустимого, попробуйте заменить клапан. Если зазор превышает максимально допустимый, замените направляющую втулку.

42. Выпрессовать дефектную направляющую втулку клапана со стороны камеры сгорания с помощью специальной оправки.

43. Вставьте новую направляющую клапана в специальную оправку.

ПРИМЕЧАНИЯ

В качестве запасных частей доступны направляющие клапанов со стопорными кольцами. Направляющие клапана имеют наружный диаметр на 0,2 мм больше и диаметр отверстия клапана меньше.

44. Используя оправку, запрессуйте направляющую втулку клапана со стороны распределительного вала, пока стопорное кольцо не остановится в головке блока цилиндров.

45. Развернуть отверстие в направляющей клапана с помощью развертки до 8,022-8,040 мм для впускных клапанов и 8,029-8,047 мм для выпускных клапанов. Затем отшлифуйте седла клапанов, как описано выше, центрируя инструмент относительно отверстия во втулке.

46. Осмотрите толкатели клапанов. Если рабочая поверхность толкателя клапана имеет задиры, царапины или другие повреждения, замените толкатели клапана.

47. Осмотрите прокладки толкателей клапанов. На их рабочих поверхностях не должно быть задиров, забоин, царапин, следов ступенчатого или неравномерного износа, потертостей металла. При таких дефектах шайбы подлежат замене. На шайбах допускаются концентрические метки приработки кулачками распределительных валов.

48. Измерьте длину болтов крепления головки блока цилиндров, так как при повторном затягивании болты головки блока цилиндров будут вытягиваться. Если длина болтов крепления головки блока цилиндров превышает 135,5 мм, замените болты.

49. Для проверки герметичности ГБЦ заглушить отверстие в патрубке рубашки охлаждения на заднем торце головки блока, перевернуть ГБЦ камерами сгорания вверх и залить в рубашку охлаждения керосин. каналы. Если появились течи керосина, значит, головка блока цилиндров не герметична и ее необходимо заменить.

50. При установке старого клапана удалите заусенцы из щелей. После этого необходимо притереть клапан к седлу (см. «Притирка клапанов»).

51. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав стержни клапанов моторным маслом.
52. Установите нижние пластины пружин клапана.
53. Установите маслосъемные колпачки (см. «Замена маслосъемных колпачков»).

54. Замените распределительный вал, если на шейках распределительного вала и кулачках имеются следы износа, задиры и глубокие риски. В мастерских, оснащенных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительных валов (радиальное биение шеек не должно превышать 0,02 мм) и зазор между отверстиями в подшипниках и шейках распределительных валов, который должен не более 0,2 мм (зазор для новых деталей 0,069 -0,11 мм).
55. Установите распределительный вал и корпуса подшипников (см. «Замена маслосъемных колпачков»).
56. Установите прокладки, выпускной коллектор и впускной патрубок.
57. Установите головку на блок цилиндров (см. «Замена прокладки ГБЦ»), проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапанов»).

Чтобы автомобиль всегда работал правильно, все его компоненты должны функционировать исправно. Особенно это касается силового агрегата. Если вы хотите узнать, как затягиваются болты цилиндров ВАЗ 2108, зачем это нужно и что для этого нужно? Наш ресурс поможет вам разобраться в этих вопросах.

[Скрыть]

Когда необходима затяжка?

Большинство отечественных водителей не понимают, с какой целью нужно выполнять эту процедуру, в каком порядке следует соблюдать и какой должен быть момент затяжки. Однако каждый водитель должен знать, что неправильные действия во время этого процесса могут привести к повреждению блока цилиндров. Соответственно, к этой процедуре нужно относиться бережно и ответственно.

Еще несколько лет назад производители транспортных средств требовали затягивания болтов головки блока цилиндров при первом обслуживании машины. Но теперь эта необходимость отпала и теперь она полностью легла на плечи водителей. Если вы владелец ВАЗ 2108, то время от времени вам следует проводить такую ​​процедуру. Когда это необходимо:

• При появлении масляного пятна в месте соединения ГБЦ с самим блоком. Это свидетельствует о подтекании расходной жидкости, что может быть следствием как износа самой прокладки, так и ослабления штифтов.
• Если вы ремонтировали двигатель. Иногда такие ошибки могут совершать даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 эта информация может оказаться полезной.
• Для проверки. Опытные автолюбители рекомендуют подтягивать болты не реже, чем через каждые 2 тысячи километров. На практике бывают случаи, когда в процессе эксплуатации ВАЗ 2108 штифты расшатываются сами по себе.

Итак, если вы заметили течь моторной жидкости в месте соединения головки с блоком цилиндров, первым делом нужно проверить момент затяжки шкворней.

Процедура и схема

Мы советуем вам затянуть винты, если вы когда-либо сталкивались с подобным процессом. Далее будет описан общий порядок действий на Ладе 2108, но следует учитывать, что каждый двигатель имеет свои нюансы в эксплуатации, которые необходимо учитывать.

Необходимые инструменты

Для этой процедуры вам понадобится динамометрический ключ. Этот инструмент особенно необходим для затяжки винтов и определения крутящего момента. Его можно приобрести в любом специализированном магазине, а его цена колеблется в районе 1300 рублей (около 400 гривен).

Иногда так называемые «мастера» говорят, что для этой процедуры не обязательно использовать динамометрический ключ. Мол, обычный гаечный ключ вполне подойдет, да и вообще можно закручивать винты «на глаз». Саморезы, естественно, можно будет подкрутить, но это будет неправильно, а в последствии это может вызвать другие проблемы.

Головка блока цилиндров ВАЗ 2109 (ГБЦ) закрывает блок цилиндров от негативных воздействий. Головка блока цилиндров на ВАЗ 2109 представляет собой деталь сложной формы, изготовленную из специального алюминиевого сплава методом точного литья. После изготовления отливка подвергается механической обработке. Головка крепится к блоку цилиндров десятью болтами.

Конструкция ГБЦ ВАЗ 2109

Конструкция ГБЦ ВАЗ 2109 состоит из следующих частей:

• картер с камерой сгорания, в которой происходит воспламенение топливовоздушной смеси и расположены все блоки ГБЦ;
• Механизм газораспределения (ГРМ), включающий клапаны, установленные под углом 7°30′ к оси цилиндра, и привод ГРМ с распределительным валом;
• резьбовые патрубки для свечей зажигания и форсунок;
• посадочные плоскости для впускного и выпускного коллекторов;
• прокладка, отделяющая головку блока цилиндров от собственно блока цилиндров.

Вал ГРМ ВАЗ-2109 отлит из чугуна и имеет пять опор, имеет восемь кулачков для открытия клапанов. Он приводится от шкива коленчатого вала зубчатым ремнем. Седла и направляющие клапанов запрессованы в головку блока цилиндров. На внутренней стороне втулок имеются канавки для подачи смазки; сверху втулки закрыты маслоотражающими колпачками.

Клапаны изготовлены из стали, а головка впускного клапана из жаропрочной стали. Впускной клапан больше выпускного. Зазоры между клапанами и кулачками распределительных валов регулируются с помощью специальных шайб с повышенной износостойкостью. Толкатели клапанов представляют собой металлические чашки, перемещающиеся в отверстиях головки блока цилиндров. Для повышения износостойкости их поверхность цементируют.

Головка блока цилиндров (ГБЦ) ВАЗ 2109 соединяется с блоком цилиндров через специальную прокладку. Прокладка должна обеспечивать герметичность каналов системы охлаждения, маслопровода и камеры сгорания. Для того чтобы он выдерживал высокую температуру и высокое давление, его часто делают из армированного металла.

Прокладка одноразовая, ремонту не подлежит, при выходе из строя подлежит замене. Замена прокладки ГБЦ ВАЗ 2109 вполне может быть выполнена своими руками.

Причины ремонта ГБЦ

В подавляющем большинстве случаев ремонт ГБЦ производится не по причине поломки самой головки, а при выходе из строя элементов, связанных с головкой конструктивно. Это может быть выход из строя самой главной в двигателе прокладки между головкой и блоком. Он разделяет системы смазки и охлаждения, камеру сгорания и атмосферный воздух в моторном отсеке. Прогар может возникнуть на границе любых систем, разделенных прокладками:

• система охлаждения и окружающий воздух;
• система смазки и атмосферный воздух;
• система охлаждения и система смазки;
• система охлаждения и камера сгорания.

Каждая из этих неисправностей имеет свой собственный набор признаков. При попадании охлаждающей жидкости (ОЖ) в систему смазки в расширительном бачке системы охлаждения появляется масляная пленка. О попадании охлаждающей жидкости в систему смазки свидетельствует появление на щупе водомасляной эмульсии темно-коричневого цвета.

Следы охлаждающей жидкости в моторном отсеке могут указывать на повреждение прокладки. Но если это не так, потребуется замена пробки блока цилиндров. Выгорание в атмосферу сразу определяется по характерному звуку, который отчетливо слышен при работающем двигателе. О попадании антифриза в камеру сгорания сигнализирует белый дым из выхлопной трубы. Демонтаж головки блока и замена прокладки являются обязательными при многих ремонтных действиях в отношении узлов и агрегатов ГБЦ, таких как притирка клапанов, ревизия ГБЦ ВАЗ, расточка ВАЗ 2109цилиндрический блок.

При каждом ремонте ГБЦ необходимо заменять прокладку ГБЦ.

Снятие головки цилиндров с блока цилиндров

Для снятия головки цилиндров с блока цилиндров вам потребуются инструменты. Некоторые из них можно найти практически в каждом гараже (отвертки, ключи), что-то можно сделать из подручных материалов (ручка-рычаг), купить или взять в долг. У вас должен быть динамометрический ключ, чтобы убедиться, что болты и гайки затянуты с заданным крутящим моментом. Пока момент сопротивления болта затяжке не превышает заданного значения, ключ работает, а как только сопротивление достигает заданного значения, инструмент начинает проскальзывать через храповик.

Для снятия ГБЦ с блока необходимо освободить двигатель от мешающего шарнира. Порядок действий следующий:

• снять воздушный фильтр;
• если двигатель карбюраторный, отсоединить карбюратор; если двигатель инжекторный, отсоединить инжектор;
• отсоединить штаны от коллектора;
• снять трамблер;
• открутить крышку ГБЦ;
• снимите карбюратор и коллекторы.

Теперь приступаем к демонтажу ГБЦ. Начинайте откручивать болты. Воспользуйтесь рычагом гаечного ключа, так как болты затягиваются с большим усилием, а также заедают при термическом и механическом воздействии. Наденьте рычаг усилителя на ручку и снимите болты. Снимите рычаг с ключа и открутите все 10 болтов. Осторожно поднимите головку и снимите ее с блока.

Прокладка может остаться прилипшей к блоку или к головке, не боритесь за ее целостность, т.к. она под заменой. Борьба за сохранность контактных поверхностей головки и блока. В сложных случаях пропитайте слипшиеся фрагменты специальным составом.

После полного удаления всех фрагментов прокладки обезжирьте поверхности блока и головки бензином.

Автолюбители, независимо от того, как долго они владеют автомобилем, постоянно ищут способы увеличения мощности двигателя. Есть несколько вариантов улучшения вашего автомобиля, один из которых — переделка.

Мы знаем, что крутящий момент, а значит и мощность, находится в прямой зависимости от такого показателя, как коэффициент наполнения цилиндров рабочей смесью. Чем больше начинка, тем больше мощность двигателя, которая увеличивается при смещении максимального значения крутящего момента в сторону более высоких оборотов. Для этого устанавливаются распредвалы с удлиненными фазами впуска/выпуска и увеличенным подъемом клапанов, но на практике этого недостаточно. Если критически подойти к рассмотрению ГБЦ, то мы увидим множество недостатков — казалось бы, мелких, но именно они мешают реализовать весь потенциал двигателя. Это связано с технологией изготовления при серийном производстве ГБЦ, а потому все придется исправлять самостоятельно или на СТО. Как? Об этом выступлении:

Стыковка каналов ГБЦ и коллекторов

Самый заметный «ляп» наших производителей — неаккуратная стыковка отверстий каналов ГБЦ и коллекторов. Еще из уроков физики мы помним, что любая неровность на пути воздушного потока вызывает завихрения, а, следовательно, и снижение его скорости. Здесь у нас есть целые «ступени», от которых надо избавляться. При этом необходимо проверить прокладки для коллекторов, чтобы они тоже не создавали препятствий.

Перед началом работы коллекторы желательно надеть на штифты. Это необходимо по той причине, что крепление коллекторов на автомобилях ВАЗ допускает незначительное смещение плоскостей ГБЦ и коллекторов относительно друг друга, что может привести всю работу к нулевому результату. Находим места на ГБЦ и коллекторах (по 2 шпильки по краям) для удобного сверления. В ГБЦ сажаем металлические штифты плотно, но коллекторы должны надеваться на них легко, но без люфтов. Проделайте необходимые отверстия в прокладке. Точное позиционирование коллекторов и головок цилиндров теперь гарантировано.

Следует иметь в виду, что если диаметр канала ГБЦ несколько больше (на 1-1,5 мм) диаметра канала впускного коллектора, но их соосность одинакова, то этим можно пренебречь, так как это не вызовет значительного сопротивления. Аналогичная ситуация создается и на выпуске, только канал ГБЦ теперь может быть немного меньше канала выпускного коллектора.

Впускные/выпускные каналы ГБЦ

Если внимательно осмотреть впускные/выпускные каналы заводской ГБЦ, то сразу можно заметить литейные приливы в районе направляющих клапанов, выступающие в канал втулки и в местами ломаной формы узкие каналы. Используя шаровые фрезы разных форм и размеров, необходимо увеличить проходное сечение каналов, удалить все неровности и выступающие части. Форму канала необходимо изменить таким образом, чтобы его изгиб был максимально плавным, но сохранял определенные радиусы кривизны. Внутренняя поверхность впускных каналов оставлена ​​слегка шероховатой для лучшего испарения бензина с их стенок. Выхлопные каналы можно отполировать, хотя заметного эффекта это не даст.

Поперечное сечение воздуховода не должно быть правильным кругом. Входное отверстие имеет эллиптическую форму с небольшим расширением ствола перед седлом клапана. Остальная часть отверстия головки блока цилиндров и впускной коллектор плавно сужаются в направлении потока.

При увеличении диаметра каналов необходимо учитывать наличие рядом внутренних коммуникаций. Неаккуратная эксплуатация может привести к повреждению масляного канала или канала рубашки охлаждения. При работе с ГБЦ восьмиклапанных двигателей, которые используются на переднеприводных ВАЗах, нужно быть предельно осторожным. Хотя это не спасет при растачивании одного впуска, в котором масляный канал находится так близко, что неминуемо откроется. К сожалению, даже если канал останется закрытым, он может быть просто покрыт тонким слоем алюминия и позже лопнуть под давлением масла работающего двигателя.

Перед началом растачивания желательно загнать в масляный канал стальную втулку, но, к сожалению, это не самый удобный вариант. Стальные или алюминиевые втулки лучше установить после вскрытия канала, либо заварить канал аргоном.

Сначала определитесь: начинать расточку с коллектора или ГБЦ. При значительном увеличении диаметра каналов работу начинают в деталях с более тонкими стенками, а затем растачивают каналы сопряженных блоков по их форме и положению. В классических двигателях ВАЗ принято начинать расточку с коллектора, поскольку каналы ГБЦ имеют достаточный запас по толщине для последующей центровки.

Обратите внимание на части направляющих клапанов, выступающие в каналы. Они создают заметные препятствия течению, поэтому их стараются укоротить или заострить. Иногда втулки притачиваются заподлицо со стенкой канала и, хотя это в наилучшей степени оптимизирует его пропускную способность, такая доработка снижает ресурс направляющих, для которых на форсированных двигателях он и без того невелик.

Клапаны

Здесь улучшения направлены на увеличение пропускной способности и снижение веса клапанов. Увеличить пропускную способность можно за счет изменения профиля диска, а также рабочей и дополнительной фасок клапана.

При переточке клапанов лишний металл удаляется с обеих сторон диска клапана. С лицевой стороны делается небольшое углубление, а с тыльной стороны радиус перехода стержня в пластину уменьшается. Диск и шток клапана также утончены. Если вы не планируете заменять втулки, удалите лишний металл со штока клапана от тарелки до направляющей втулки.

Уменьшение диаметра всей стойки потребует замены направляющих втулок с меньшим диаметром отверстия. На 8-клапанных двигателях ВАЗ при уменьшении диаметра стержня клапана с 8 до 7 мм удается уменьшить массу штока на 23,5 %. У 16-клапанных двигателей диаметр штока изначально равен 7 мм.

Могут поставляться титано-алюминиевые клапаны, которые на 40% легче стальных клапанов, но они очень хрупкие и дорогие. При этом седла приходится менять на бронзовые, более мягкие по сравнению с чугунными, что приводит к уменьшению отбоя клапана при закрытии и дополнительно гасит ударные нагрузки.

На 8-клапанных двигателях ВАЗ рабочие фаски сделаны более узкими, угол выпуска изменен на 45º, а угол впуска на 30º. В местах перехода диска клапана в рабочую фаску нарезают дополнительные фаски, что дает прибавку около 5-6%.

Дальнейшая доработка включает замену клапанов более крупными моделями. Их можно устанавливать без замены посадочных мест, так как стандартные позволяют немного увеличить их внутренний диаметр и диаметр рабочей фаски. Такова практика на 16-клапанных ГБЦ 2112, которые устанавливаются.

Также возможна установка клапанов большего размера с заменой седел. При этом вырезаются родные седла и устанавливаются чугунные или бронзовые большего размера. В них вырезаются необходимые фаски и устанавливаются клапаны еще большего размера, чем рассмотренные ранее. Этот способ дороже первого, но самый эффективный, а для 8-клапанных ГБЦ автомобилей ВАЗ – единственное решение. Прирост мощности при такой доработке достигает 8-10%. В этом случае можно установить облегченные увеличенные клапаны 39/34 «СТК Мотор Спорт» ВАЗ 2108/2110 8В.

Чтобы вы могли лучше сориентироваться, приводим данные по клапанам, которые можно устанавливать на двигатели ВАЗ:

• — ВАЗ 2101-2107, 21213 — клапана с 39/34 по 42/35;
• — ВАЗ 21083/2111 — клапана с 39/34 по 40/34;
• — ВАЗ 2112 — клапана с 31/27 по 33/29,

, где в числителе указан диаметр пластин впускных клапанов, а в знаменателе диаметр выпускных клапанов.

Конечно, это не единственное решение, и размер тарелок клапанов можно подобрать самостоятельно, но необходимо учитывать, что для атмосферных двигателей оптимальное отношение площади выпускного клапана к площади впускного составляет ¾ или около 75%. Это хорошо видно из следующих данных:

31/27 — 75,9%
33/29 — 77,2%
39/34 — 76,0%
40/34 — 72,3%
41/35 — 72,9%

3

Если ваш автомобиль оснащен наддувом или впрыском закиси азота, ему необходимо увеличить выпускные клапаны, так как двигатель производит больше выхлопных газов.

Клапанные пружины

Стандартные пружины предназначены для конкретного двигателя с серийным распределительным валом. Учтен достаточный запас прочности, рассчитанный на сравнительно небольшие обороты. У классических двигателей зависание клапанов происходит при оборотах более 7000, на ВАЗ 21083 допускаются высокие обороты, а на ВАЗ 2112 неадекватная работа клапанов вероятна на оборотах 7500-8000 об/мин.

Замена распредвала на более высокий может привести к заклиниванию клапана. Самый простой способ — увеличить предварительный натяг штатной пружины, что делается путем подкладывания под нее шайбы. Усилие на пружине увеличивается, но свободный ход заметно уменьшается.

При установке спортивных распредвалов предъявляются более жесткие требования к усилию пружины. В этом случае требуется большой подъем кулачка и соответствующий ход пружины, поэтому их меняют на более жесткие, имеющие более длинный ход сжатия. Хороший пример.

Более жесткие пружины заметно увеличивают нагрузки на клапаны, распредвал и тарелки, поэтому такую ​​модификацию целесообразно проводить как последний из всех способов увеличения порога зависания клапанов.

Другой способ — облегчить пластины клапанных пружин. Их меньший вес снижает нагрузку на распределительный вал и детали ГРМ, что особенно важно при более высоких оборотах. Можно переточить штатные тарелки, но лучше поставить новые из алюминиевого сплава или титана. Алюминий дешевле, но подвержен деформации в критических условиях эксплуатации. Изделия из титана более долговечны, хотя некоторых автомобилистов сдерживает их цена. Они хорошо зарекомендовали себя.

Клапанные толкатели

В двигателях ВАЗ 2108 и 2112 кинетическая связь клапанов ГБЦ с распределительными валами осуществляется с помощью толкателей. На ГБЦ 2108 они механические с регулировочными шайбами, а на ГБЦ 2112 — гидрокомпенсаторы. Подходит для 16-клапанных двигателей. Штоковые толкатели имеют некоторые ограничения, поэтому неприемлемы при работе со спортивными распредвалами. В этом случае используются цельные механические толкатели, которые имеют увеличенный диаметр и не требуют прокладок. Для их установки необходимо расточить скважины серийных толкателей до нужного размера.

Клапаны регулируются подбором упорных подшипников нужного размера, что довольно трудоемко. Работа мастера по регулировке 8 клапанов обойдется вам примерно в 3000 рублей.

Рычаги клапанов

На двигателях ВАЗ классического типа привод клапанов осуществляется от распределительного вала рычагами (коромыслами). Они удобны и просты в регулировке тепловых зазоров клапанов и позволяют использовать компактные распределительные валы, но чрезмерно массивны и допускают некоторое отклонение кинематики движения клапанов. Также на «классической» ГБЦ коромысло может слетать с седла на сверхвысоких оборотах. Для борьбы с этими недостатками рычаги облегчают, устанавливают легкосплавные модели и ставят на более жесткие пружины.

Направляющие клапана

Конструкция и материал направляющих клапанов выбираются в зависимости от типа двигателя и предполагаемых режимов работы. Причины, по которым может потребоваться доработка или замена штатного оборудования:

• — При использовании арматуры с меньшим диаметром штока;
• — С сильно выступающей частью направляющей втулки в канал ГБЦ;
• — Если форма или размер противоположной части направляющей не соответствует требованиям;
• — При недостаточной теплопроводности направляющей втулки (возможна замена на бронзу).

Бронза является хорошим проводником тепла, хорошо отводит тепло от клапана и эффективно рассеивает его в головке блока цилиндров, поэтому на высокофорсированных двигателях применение бронзовых направляющих втулок крайне необходимо.

Хороший пример продукции. У них чуть меньший ресурс по сравнению с металлокерамическими изделиями, но все зависит от режимов работы двигателя и их производителя.

Форма камеры сгорания

С помощью этой модификации можно значительно снизить риск детонации, улучшить наполнение цилиндров и создать условия, при которых топливная смесь будет лучше распределяться, перемешиваться и воспламеняться.

Детонация происходит в наиболее удаленных от свечи местах. Это связано с тем, что при воспламенении смеси давление в камере сгорания (КС) резко возрастает и приводит к экстремальному сжатию еще не воспламенившейся смеси. Это провоцирует его самовоспламенение, которое носит взрывной характер и приводит к резкому повышению температуры и давления в цилиндре. Возникает детонация, характеризующаяся металлическими звуками и распространяющаяся по двигателю в виде серии ударных волн детонационных взрывов. Частые явления детонации приводят к разрушительным последствиям, поэтому необходимо принимать меры по их устранению. Для этого максимально сглаживаются острые кромки и углы камер сгорания, удаляются погрешности литья и полируется поверхность камер сгорания, что дополнительно добавляет 5% мощности за счет снижения тепловых потерь.

Для улучшения наполнения цилиндра и создания оптимальных условий для топливной смеси необходимо, прежде всего, обратить внимание на форму ВЦ вокруг клапанов. На ВАЗ 8-клапанной ГБЦ КС имеет клиновидную форму и щель клапана «экранирована» ее отвесными стенками. Это приводит к тому, что поток рабочей смеси вынужден преодолевать дополнительные препятствия, что хорошо заметно при установке клапанов увеличенного размера. Следовательно, объем КС должен быть расширен вокруг клапана. Также необходимо доработать участок клапанной щели возле свечи зажигания и сделать более плавным сопряжение днища и вертикальных стенок компрессорной станции. Вокруг седел клапанов не должно быть ступенек или колодцев, а коническое углубление седла клапана должно быть не более 30º относительно днища КС.

Головка блока цилиндров ВАЗ 2112 изначально имеет полусферический КС, что сводит к минимуму все необходимые доработки и заключается в устранении недостатков серийного производства.

Степень сжатия

Степень сжатия (СК) – отношение общего объема цилиндра ко всему объему СС. Чем сильнее сжата топливная смесь перед воспламенением, тем большую работу она совершит впоследствии. Увеличивая СД, мы увеличиваем мощность двигателя, но есть и ограничивающие факторы, такие как увеличение нагрузки на поршень и опасность детонации. Стандартные литые поршни двигателей ВАЗ допускают СЖ до 11:1.

Для двигателей с малыми фазами ГРМ рост мощности относительно степени увеличения СД хорошо отслеживается по следующей таблице:

Наиболее заметный положительный эффект от прироста смазочной жидкости в двигателях с широким клапаном фазы открытия. Это связано с тем, что коэффициент наполнения атмосферных двигателей ВАЗ не превышает 100 %, то есть динамический СГ не превышает статический СГ. Динамический СГ — объем топливно-воздушной смеси, поступающей в цилиндр, по отношению к объему камеры сгорания. При использовании широкофазных распределительных валов на малых и средних оборотах динамическая СГ ниже статической. Увеличение СД приводит к пропорциональному увеличению динамики, что положительно сказывается на мощностных и экономических показателях двигателя. При этом необходимо исключить предпосылки возникновения детонации при максимальной степени наполнения цилиндров, что достигается повышением октанового числа топлива и изменением состава топливно-воздушной смеси.

При увеличении оборотов двигателя цикл сгорания уменьшается, что может привести к неполному сгоранию топлива и, как следствие, к потере мощности. Поэтому, увеличивая LH, мы ускоряем процесс сгорания, что позволяет получить от двигателя максимальную мощность. Как следствие, большинство высокооборотных форсированных бензиновых двигателей требуют увеличения LH.

После проведения, которое мы рассмотрели в этой статье, вы сможете полностью раскрыть потенциал двигателя вашего автомобиля!

Для увеличения мощности двигателя ВАЗ 2108 производится его доработка. В первую очередь тюнинг касается головки рабочего цилиндра. Поскольку прирост крутящего момента зависит от степени наполнения цилиндров горючей смесью, более плотное наполнение блока значительно повышает работоспособность двигателя. Чем выше частота вращения вала, тем выше скорость автомобиля ВАЗ.

Причина модификации двигателя

Рабочий объем цилиндров может быть увеличен до определенного значения, поэтому доработка направлена ​​на уплотнение смеси. Для этого используют распределительные валы со специальными клапанами с увеличенным подъемом. Кроме того, доработка касается устранения неаккуратной стыковки каналов коллектора и ГБЦ.

Так как головка блока цилиндров отечественных автомобилей ВАЗ очень далека от совершенства, возникающие внутри цилиндров вихри значительно замедляют поступление смеси. Улучшить параметры Лады 21083 можно только тюнингом внутренней части ГБЦ.

Для этого потребуются следующие инструменты и материалы:

• рожковые ключи;
• комплект головок;
электродрель
• ;
наждачная бумага
• ;
• набор конусов;
• плоскогубцы;
графитовая смазка
• .

Порядок устранения несоответствия ГБЦ следующий.

Объекты	Действия
Настройка в первую очередь касается прокладок коллектора.	Часто бывает, что крепление коллекторов на Лада 2108 не очень качественное. Из-за этого они имеют небольшое смещение относительно плоскости коллектора ГБЦ. Чтобы сделать такой блок более совершенным, по краям коллектора и ГБЦ необходимо просверлить два отверстия.
Далее в блок запрессовываются два штифта.	Они должны быть соответствующего размера.
После этого на рабочий узел автомобиля ВАЗ надевается коллектор.	Поскольку предварительное сверление производится без прокладки, отверстия сверлятся отдельно.
Иногда доработка двигателей ВАЗ связана с уменьшением веса клапанов.	Заменяются как на машинах марки 2108, так и в моделях 21083. Вместо старых тяжелых деталей в блоке установлены другие клапаны, у которых стирается часть металла с обеих сторон пластин. Кроме того, шток клапана ВАЗ также сделан тоньше.

При уменьшении диаметра шатунов требуется замена направляющих втулок. Такой тюнинг не требует больших материальных затрат.

История ВАЗ 21083

Лада Самара — малолитражный автомобиль, выпускавшийся советско-российским автопроизводителем АвтоВАЗ с 1984 по 2004 год. Первоначально торговая марка Самара использовалась только для экспортных моделей, в России эта же модель называлась «Спутник». «. Самара должна была развить успех традиционной линейки Riva, предоставив автомобиль, сочетающий в себе прочную конструкцию и простоту обслуживания с современным стилем. Он выпускался в различных трех-, четырех- и пятидверных исполнениях с бензиновыми двигателями рабочим объемом 1,1, 1,3 и 1,5 литра. Лада надеялась, что Самара позволит ей конкурировать за продажи на основном западном автомобильном рынке.

Назван в честь города Самара, Россия. Типично для его продаж в Западной Европе, автомобиль продавался в Великобритании с 1987 года до тех пор, пока все Lada не были сняты с британского рынка в 1997 году. Несмотря на участие инженеров Porsche в настройке двигателя, Samara так и не достигла такого успеха, как Riva. в Западной Европе, хотя он оказался надежным автомобилем с современным стилем и конкурентоспособной ценой. Тем не менее, он страдал от непостоянства и часто сомнительного качества сборки, а также от некоторых уродливых характеристик управляемости, которые всегда ассоциировались с Lada. Пластиковая передняя решетка автомобиля также была предметом разногласий, поскольку ее часто считали уродливой и дешевой; многие из них были заменены решетками вторичного рынка даже самими дилерами Lada до того, как автомобили были проданы.

В Великобритании Самара достигла лишь небольшого проникновения на рынок. Сектор рынка, в котором Lada всегда обслуживала многих покупателей, предпочел остаться с Riva. Вся идея введения Самары в том, что она будет продаваться более широкой клиентуре (тем, кто хочет современные технологии), но этого ей не удалось.

Одной из печально известных особенностей раннего Samaras была проблема «диско-огней», вызванная плохой электрикой. Самарский водитель должен был знать, что при торможении вполне вероятно, что загорятся аварийная сигнализация и фонари заднего хода, а не стоп-сигналы. Некоторым ранним моделям до Cat также требовалось, чтобы их бедные карбюраторы Solex были модернизированы карбюратором Weber, что заметно улучшило его. Более поздние модели также могли страдать от плохих электронных модулей зажигания. Тем не менее, для автомобилиста, который мог с этим справиться, Самара обеспечивала очень экономичную мобильность. Автомобиль был дешевым, его было легко обслуживать своими руками, он был прочным, а некоторые его конструктивные особенности были явно элитными. Например, модели, предназначенные для продажи на рынке Великобритании, были оснащены отличной немецкой аудиосистемой и удобным люком в крыше. В последний год своего существования в Великобритании, к тому времени качество сборки действительно стало намного лучше, была продана версия Samara с впрыском топлива, которая показала лучшие характеристики.

После 1997 года Самара в основном продавалась только у себя на родине, хотя она по-прежнему продавалась на некоторых зарубежных рынках с менее строгими нормами выбросов. Последняя «Самара» сошла с конвейера в 2004 году, завершив 20-летнее производство. [Править]

Престижная версия для европейского рынка Lada EuroSamara была собрана в Финляндии на заводе Valmet Automotive в Уусикаупунки.

В Великобритании пришлось ждать три года, прежде чем Samara поступит в продажу после ее запуска в СССР, но продажи были достаточно высокими, когда первые версии автомобиля покинули привокзальные площади 19 ноября.87. Это был большой шаг вперед по сравнению с другими моделями Lada того времени, с современным кузовом хэтчбек и передним приводом, а также с новыми двигателями, установленными на автомобиле. Но дешевый пластиковый салон, некачественная отделка и отсутствие динамических качеств стали большим разочарованием для тех, кто надеялся на автомобиль, сравнимый с западными современниками. Многие покупатели остановились на старой Riva, хотя Samara все еще продавалась в Великобритании вплоть до мая 1997 года, когда было принято решение уйти из Великобритании и большинства других экспортных рынков.

По размеру он был похож на фаворитов британского рынка, таких как Ford Escort и Vauxhall Astra, но к моменту запуска Samara рынок небольших семейных автомобилей фактически был разделен на два сегмента. «Основной» рынок имел наибольшую долю рынка, и на нем доминировали производители массового рынка, такие как Ford, Vauxhall, Rover, Peugeot и Volkswagen. «Бюджетный» рынок состоял из восточноевропейских и дальневосточных брендов, таких как Škoda, FSO, Zastava, Hyundai и Proton. Lada Samara в значительной степени относилась к бюджетному сектору, и за годы продажи в Великобритании она конкурировала с такими моделями, как Škoda Favorit, Yugo Sana, Hyundai Pony и Proton «Aeroback». Первоначально он продавался очень хорошо, учитывая тот факт, что такие автомобили, как правило, продавались в гораздо меньших объемах, чем продукция лидеров рынка, но отсутствие развития по мере продвижения конкурирующих разработок означало, что к тому времени, когда конец был близок, продажи резко упали.

• Доступные комплектации: многие из них были доступны на протяжении многих лет и на разных рынках. Большинство вариантов отделки салона на самом деле были импортными обновлениями.

Тип двигателя

• Обозначение двигателя: ВАЗ 21081, ВАЗ 2108, ВАЗ 21083, ВАЗ 21084; ВАЗ 415 (тип Ванкеля)
• Клапанный: OHC
• Рабочий объем (куб.см): 1100, 1288, 1500, 1568; 2×654 для двигателя Ванкеля
• Отверстие (мм): 76,0, 76,0, 82,0, 82,0
• Ход (мм): 60,6, 71,0, 71,0, 74,2
• Степень сжатия: 9,0:1, 9,8:1, 9,8:1, 9,8:1
• Полезная мощность (кВт/л.с. при об/мин): 39/ 53 при 5600, 49/ 67 при 5600, 52/ 71 при 4800, 66/ 90 при 4800; 103/140@6000 для двигателя Ванкеля
• Топливная система: 2-камерный карбюратор или многоточечный электронный впрыск топлива
• Рекомендуемое топливо: обычный неэтилированный бензин с октановым числом 87

Трансмиссия

• Конфигурация:
• Передний двигатель / передний привод
• Трансмиссия:
• 4 или 5 синхронизаторов переднего хода, 1 заднего хода (на ранних автомобилях использовалась 4-ступенчатая коробка передач)

Шасси

• Тип:
  • 3-дверный хэтчбек(ВАЗ 2108)
  • 5-дверный хэтчбек (ВАЗ 2109)
  • 4-дверный седан (ВАЗ 21099)

Позже был обновлен дизайн всех автомобилей «Самара», и они получили новые обозначения:

• • 3-дверный хэтчбек (ВАЗ 2113)
  • 5-дверный хэтчбек (ВАЗ 2114)
  • 4-дверный седан (ВАЗ 2115)

Существуют различные коммерческие и специальные модификации.
