Замена ремня ГРМ на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Ремень ГРМ – это важная часть механизма Газо-Распределения, вить благодаря ремню по сути двигатель то и работает, на данный момент качество у ремней разное и цена от этого вообще никак не зависит, хватает ремни ГРМ у многих по разному, но всё же осмотр ремня периодически проводить нужно и искать, нет ли на нём никаких трещин, следов того что он размахрился, если Вы будете уделять ремню ГРМ небольшое внимание, то всегда будете уверенны в своём автомобиле.

Примечание!
Поменять ремень ГРМ не легко, особенно это касается 16 клапанных автомобилей, но всё выполнимо и всё возможно, особенно когда у Вас под рукой есть нужный инструмент, а для замены ремня понадобится: Отвёртка, набор ключей, шестигранник «на 5» и помощник!

Краткое содержание:

• Замена ремня ГРМ
• Дополнительный видео-ролик

Где находится ремень ГРМ?
Чтобы в ремень, а так же в звездочки не попадала грязь и влага, он спрятан под защитной крышкой, которая есть в каждом автомобиле и которая закрывает систему ГРМ от этой самой грязи, данная крышка как правило крепиться на болтах или ещё бывает на винтах, но с головкой под гаечный ключ, ярким примером выступают автомобили семейства Самара и десятого семейства, с 2111 движком (Это 8 клапанный, 1.

Примечание!
Если Вы будете менять ремень, сразу крышку снимите, она на пяти болтах крепится но у них шестигранные головки, поэтому взяв в руки спец. ключ для этого (Шестигранный «на 5») выверните болты и выньте их (Местонахождение болтов указано стрелками на маленьком фото выше) и после чего снимите верхнюю крышку и чуть ниже будет ещё одна (Нижняя), она уже на двух болтах только закреплена, тоже их выкрутите и снимите полностью её с автомобиля, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?
60.000 тыс. км. будет достаточно, если есть возможность, если есть желание, можете делать это чуть-чуть по чаще, хуже от этого не будет, только если Вам подпольный ремень не попадётся, вообще не рекомендуем брать ремни на рынках, на базарах, в подвалах и тому подобного местах, берите только в автомагазинах, в качественных автомагазинах, где ремень будет в коробке, тогда он Вам прослужит не малую жизнь и от малейших перегрузок не порвётся.

Ремень ещё нужно менять если есть на нём видимые износы, а именно: Надрывы на ремне, трещины, разорванности, всё это может привести к тому, что ремень в ближайшее время порвётся, такой ремень нужно менять и как можно скорее, если пока нет возможности (Времени), то машину эксплуатировать с такими повреждениями ремня не рекомендуем, потому что оборвёт ремень где ни будь и встанете и будете ждать не известно сколько помощь (Если это загородом произошло, если в городе то ситуация гораздо лучше), ну если Вы хотите всё же ездить дальше, несмотря на повреждения ремня, то пару советов дадим:

1. Старайтесь как можно меньше выкручивать движок, потому что от этого, на ремень идут большие перегрузки и он порваться может в конечном итоге.

2. А так же старайтесь переключать скорости, чтобы двигатель попадал в скорость движения авто, чтобы не было такого, Вы едите на 4000 тыс. оборотах и включаете резко пониженную передачу и тут движок ревет, происходит торможение двигателем и опять же, на ремень ГРМ сильная нагрузка идёт которая тоже может его легко порвать и дальше Вы никуда не поеде, поэтому попадайте в скорость.

Снятие:
1) Сперва снять колесо придётся, потом подкрылку (Всё это с правой стороны сделать нужно, по ходу движения автомобиля) и в конечном итоге шкив коленчатого вала (Большой который, маленький не нужно трогать), как это всё сделать, читайте в статье: «Замена сальника коленвала на ВАЗ», после проделанной операции, на коленчатом валу останется сидеть маленький шкив, его закрепить будет нужно тем же самым большим болтом, который большой шкив крепил, а после чего выставить Газо-Распределительный Механизм по меткам придётся, для этого, заверните большой болт на своё место, включите нейтральную передачу, поставьте автомобиль на ручник и крутите этот болт по часовой стрелки, если будете правильно всё делать, то когда он полностью завернётся (А Вам продолжать его крутить нужно будет), шкив коленвала начнёт крутиться, в связи с чем все шкивы стронуться с места (За счёт ремня ГРМ) и Вам нужно будет выставить все шкивы по меткам, более подробно все метки (А их всего шесть, три на шестернях, две на задней крышки механизма и одна метка вылита на корпусе масляного насоса) показаны на фото ниже, они все должны между собою совпасть, пока не совпадут к работе даже и не преступайте.

Примечание!
Если так получилось что ремень порвался, то шкивы распредвала Вы уже не строните так просто, в этом случае всё так же делать нужно, просто ещё и шкивы распредвала провернуть будет нужно (Они таким же образом проворачиваются, а именно, аккуратно взяться ключом будет нужно за болты которые их крепят и заворачивая болты, провернуть шкивы до того, пока всё не встанет чётко по меткам)!

2) Теперь ослабьте натяжной и направляющий ролик, ослабляются они за счёт своих гаек крепления, после ослабления, ролики повернуться (Если будет нужно, Вы их рукой поверните так как надо) и ремень ГРМ можно снимать со шкивов со всех, после снятия, проверьте в каком состоянии находятся ролики, при необходимости произведите замену этих роликов на новые.

Примечание!
Кратко про состоянии ролик, а именно какие они должны быть, в общём, внутри роликов (Обоих) есть подшипники, они то главную роль и выполняют, но, подшипники должны быть в нормальном состоянии, т. е. ролики должны вращаться свободно, без люфтов, у них не должно быть заеданий и шума в работе (Обычно шум проявляется когда движок работает, т.е. когда ремень ролик крутит, но бывает что и по вращав его, шум тоже можно услышать, такой ролик подлежит немедленной замене)!

Установка:
1. Установка нового ремня начинается с низов, если быть точнее, то он в начале на шкив коленвала устанавливается (Перед установкой, обязательно проверьте сходиться ли шкив по метке, при необходимости сделайте чтобы он сходился) и так по нарастающей идёт к верху, после шкива коленвала как Вы уже поняли ремень на помпу с наружной стороны садиться, затем с внутренней стороны он под натяжной ролик заходит, а его правая ветвь в это время, проходит с внутренней стороны направляющего ролика, на верхушку (Распределительные валы) ремень одевается только в самом конце и на оба вала нужно постараться его одеть, чтобы они с меток не сбились (Это обязательно), для этого обычно используются инструменты, которые стопорят оба шкива и они не куда не вращаются, но если таковых нет, то учитывайте некий факт, а именно, когда ремень будет снят, шкив который на впуск идёт под действием пружины провернётся на один зуб по часовой стрелке, а шкив который на выпуск идёт, под действием тех пружин провернётся на один зуб против часовой стрелки, ваши действия таковы, берёте ключ для проворачивания шкива распредвала (Это обычный накидной ключ «на 17», можете вороток использовать если он есть у Вас в арсенале) и проворачиваете им шкив который на впуск идёт (Он с диском, он ещё на фото выше цифрой 7 указан) до того, пока метки не совместятся, затем выбрав провисание правой ветви, наденьте ремень на шкив (см.

Примечание!
При работе с ремнём ГРМ, желательно иметь спец. инструменты которые застопорят оба верхних шкива распределительных валов ещё до того пока ремень не снимется, с ними гораздо легче пройдёт установка ремня, так как его просто одеть будет нужно и никакой лишней мароки (После одевания, правая ветвь должна быть натянута и короткий участок между шкивами распредвалов, никакого провисания быть не должно), кстати, если Вам что то непонятно в том как правильно ремень сидеть должен, Вы в любое время можете посмотреть схему, которую мы уже приводили ранее (В виде фотографии она была, на ней изображено как ремень должен быть правильно установлен)!

2. Когда все операции будут завершены, прокрутите коленчатый вал на два полных оборота, последний оборот когда делать будете, следите чтобы все метки сошлись, если всё сойдётся, то ремень установлен правильно и можно производить установку оставшихся деталей на свои места, при необходимости, снимите и установите ремень повторно.

Дополнительный видео-ролик:
Наглядный видео-ролик в который показывается процесс замены ремня ГРМ, размещён чуть ниже:

Замена ремня грм ваз 2110 » Драйв

Хотя ременный привод ГРМ и кажется на первый взгляд простым элементом, но он играем очень большую роль в работе механизма. Его обрыв чреват серьезными последствиями, поэтому за состоянием данного расходника нужно все время следить. На восьмиклапанном ВАЗе 2110 ремень будет нормально служить на протяжение 60 000 км. Потом его нужно менять. Конечно, замена может потребоваться и раньше этого времени. Тому могут способствовать ряд причин, такие как экстремальная манера вождения, погодные условия и плохое состояние дорог. Кроме этого, расходник нужно обязательно заменить, если на его поверхность попало масло. Взаимодействие масла с резиной приводит к разъеданию последней, поэтому такой ремень долго уже не прослужит. Он может оборваться в самый неподходящий момент. Лучше до этого не доводить.

Сменить ременную передачу намного легче, чем делать потом капитальный ремонт. А он вполне может понадобиться, ведь в результате обрыва ремня клапаны столкнуться с поршнями, что приведет к их деформации. При замене ремня обращайте внимание на состояние натяжного ролика. При необходимости его тоже лучше сменить на новый.

Признаки износа

Ременный привод ГРМ синхронизирует работу силового агрегата. Это очень важная функция. Газораспределительный механизм обеспечивает вращение распредвала со скоростью меньшей, чем коленвал. А главное назначение ГРМ – выпускание газов через клапаны. А вот когда ремень точно необходимо заменить:

• зубцы ремня износились;
• структура расслоилась;
• торцы разлохматились;
• про наличие масла на поверхности мы уже говорили.

Меняем ремень сами

Здесь речь будет идти о замене ременной передачи ГРМ исключительно своими руками. А вот что нам для этого может понадобиться:

• домкрат;
• ключ регулировки натяжного механизма;
• набор других ключей;
• новый расходник;
• плоскогубцы;
• набор отверток с различными жалами.

На фото ниже можно посмотреть схематическое изображение системы ременной передачи ГРМ:

Изучили схему? Теперь начинаем демонтировать отслуживший ремень и устанавливать новый.

1. Первым делом отсоединяем минусовую клемму аккумулятора, тем самым полностью обесточив машину.
2. Выворачиваем болты крепления защитного кожуха ГРМ и снимаем его.

3. Вывешиваем автомобиль и снимаем правое колесо.
4. Демонтируем сначала брызговик, а затем двигательную защиту.
5. Теперь нужно совместить отметки. Для этого проделываем следующие действия: начинаем вращать генераторный шкив до полного совпадения меток на шкиве и крышке.

6. Теперь нам необходимо избавиться от заглушки на КПП.

7. Через образовавшееся отверстие нужно проверить совмещение контрольных меток.
8. После этого нам нужно полностью заблокировать механизм. Сделать это можно отверткой или еще каким-либо подобным предметом.
9. Откручиваем болты крепления генераторного шкива и снимаем шкив.
10. Сейчас необходимо немного открутить гайку крепяжа натяжного ролика.
11. После этого уже можно начинать удалять отслуживший свой срок ремень. Торопиться при этом не стоит, делаем все аккуратно.

12. Теперь берем новый расходник и начинаем его натягивать. Направление движения ремня должно соответствовать направлению, нанесенных на него стрелок. Если установить ремень в противоположном направлении, он тоже будет работать, но его зубья при этом очень быстро сточатся. Кстати, на некоторых ремнях стрелки отсутствуют. В этом случае его нужно устанавливать таким образом, чтобы можно было прочитать размещенные на нем надписи.
13. После этого закрепляем натяжной ролик и начинаем натягивать ремень. Для этого прокручиваем ролик вправо.
14. Проверяем, совпали ли отметки.
15. Проверяем натяжение ременной передачи. Сделать это можно, надавив на ремень рукой. Натяжение расходника должно быть оптимальным – он не должен провисать, но и перетягивание тоже не допускается.
16. Теперь осталось только запустить двигатель и проверить его работу. Если не слышно посторонних шумов, если механизм работает, как обычно, значит все сделано правильно. В противном случае установку нового расходинка придется повторить, так как его неправильная установка послужит причиной его быстрого изнашивания. Но основная опасность таится в том, что неправильно натянутый ремень может оборваться, а это уже совсем нехорошо.

Как видим, ничего сложного в таком ремонте нет, и его вполне можно произвести самому. Необходимо только в точности следовать инструкции и проявить немножко старания. Тогда у вас точно все получится. Удачи!

Видео инструкция

Ремень газораспределительного механизма, несмотря на свою простоту, играет очень важную роль и в случае его обрыва последствия могут быть просто катастрофическими. Согласно регламенту замена ремня ГРМ ВАЗ 2110 8 клапанов и 16 должна проходить каждые 50-60 тыс. километров. А осмотр его состояния каждые 15000 км.

Такие мероприятия гораздо проще чем восстановление в случае обрыва и не требуют особых затрат и времени. Саму же смену ремня ГРМ на агрегате 8 и 16 кл. вполне можно провести своими силами сэкономив при этом на услугах автосервиса. Для того чтобы менять выбрать нужно такой же, как и установлен.

Функция ремня ГРМ

Ремень механизма газораспределительного предназначен для обеспечения синхронизации вращения валов силового агрегата. Это важно, так как от согласованной работы данных элементов, ГРМ реализует основную функцию — впуск горючей смеси и выпуск газов через клапана. Основное предназначение ремня газораспределительного механизма состоит во вращении распределительного вала со скоростью, в два раза меньшей, нежели скорость вращения коленчатого.

Когда следует менять?

Немедленная замена ремня ГРМ требуется в следующих случаях:

• обнаружение масляных пятен на ремне;
• повреждения и большой износ зубчиков;
• расслоения и потертости;
• ремень, что-то съедает;
• обнаружение разлохмаченности на краях.

Процесс замены

Процесс замены ремня ГРМ на двигателе 8 и 16 кл., по мнению автолюбителей несложен и может быть выполнен своими руками, в обычном гараже. В этом видео показано как можно поменять ремень ГРМ и где находятся метки на ижекторе, а также какой привод лучше выбрать для установки.

Необходимый набор инструментов

• набор ключей;
• баллонный ключ;
• специальный ключ для регулирования натяжного ролика;
• уайт-спирит;
• выбрать и купить новый ремень;
• ветошь;
• съемник для стопорных колец;
• монтировка.

Этапы работы

Меняется привод ГРМ на ВАЗ 2110 с 8 клапанным агрегатом в следующей последовательности на 16 практически также, за некоторыми исключениями:

1. Необходимо обесточить систему, отключив минусовую клему аккумуляторной батареи.
2. Выкручиваем винты, которыми закреплен защитный кожух привода газораспределительного механизма.
3. Снимаем кожух.
4. Демонтируем правое колесо спереди.
5. Снимаем брызговик отсека двигателя.
6. Снимаем защиту.
7. По направлению движения часовой стрелки вращаем, шкив генератора пока не совпадут отметки на крышке и шкиве.
8. На КПП снимаем защищающую заглушку.
9. Через отверстие сверяем, совпадают ли контрольные отметки.
10. Далее при помощи отвертки или иного предмета провести блокировку маховика.
11. Выкручиваем и извлекаем шкив генератора.
12. Нужно ослабить гайку, закрепляющую натягивающий ролик ремня.
13. После того как старый ремень ослабнет его можно удалить. Стягивать нужно аккуратно. Даже если плохо сползает.
14. При помощи уайт-спирита очищаем элементы от смазки.
15. Вытираем насухо ветошью. Все теперь можно менять.
16. По стрелкам натягиваем новый привод ГРМ. В случае их отсутствия, привод натягивается так, чтобы, можно было прочитать надпись.
17. Закручиваем ролик.
18. Чтобы натянуть привод ГРМ, нужно поворачивать ролик против часовой стрелки.
19. Проводим проверку меток.
20. Проверяем натяжение.
21. Заводим двигатель и проверяем, правильно ли установлен ремень.
22. Если все функционирует нормально и не сползает, устанавливаем на место снятые элементы.

Для снятия и установки ремня ГРМ на Ваз 2110 необходимо выполнить следующие действия:

Снимаем ремень привода генератора

Ключом на 10 отворачиваем болты передней крышки ГРМ Ваз 2110: два сбоку и один в центре

Снимаем крышку ГРМ, правое колесо и пластиковый щиток моторного отсека

Головкой на 19 проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B)

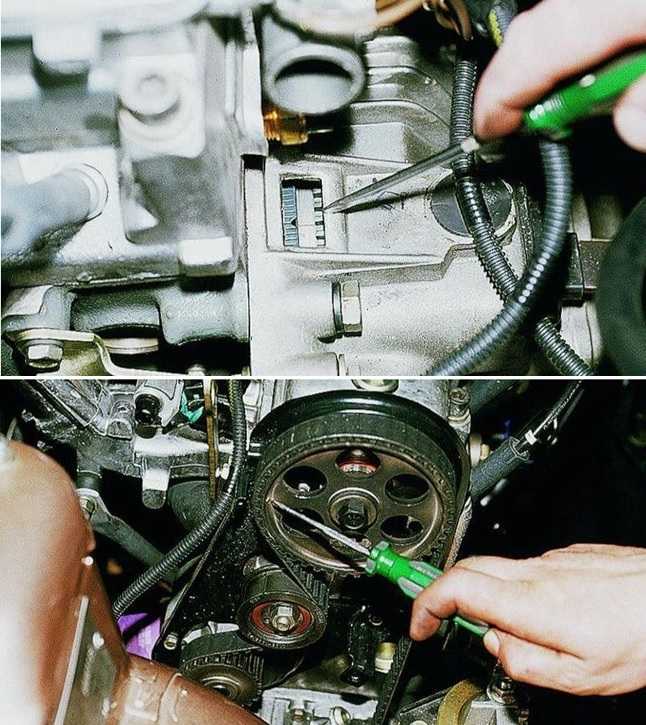

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления

Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров. Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика

Отворачиваем болт крепления шкива привода генератора и снимаем шкив привода генератора Ваз 2110

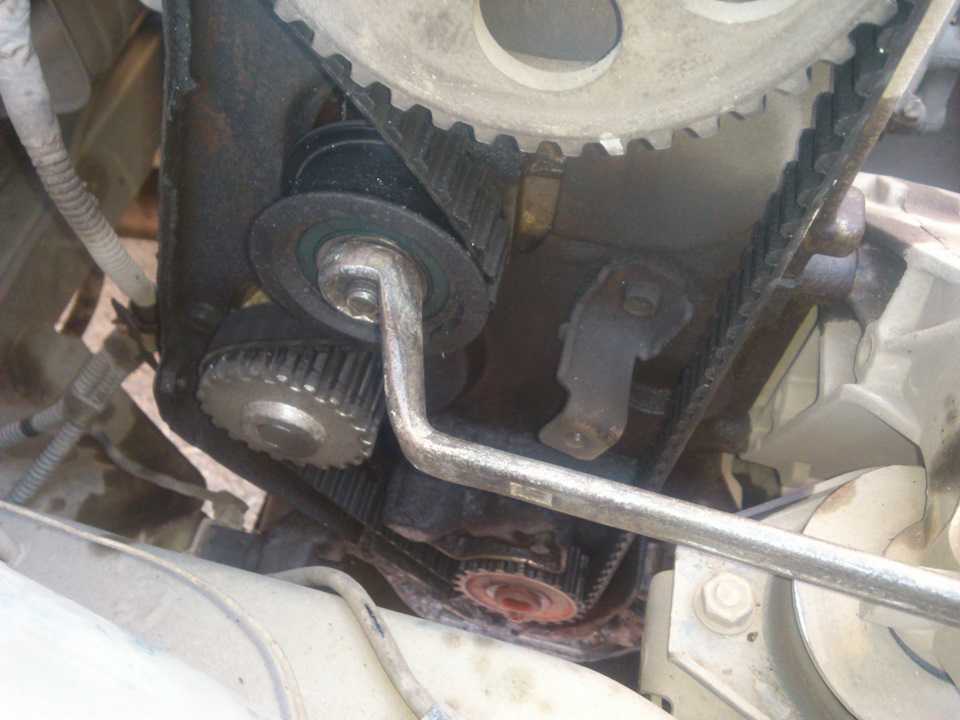

Ключом на 17 ослабляем гайку крепления натяжного ролика Ваз 2110 и поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен

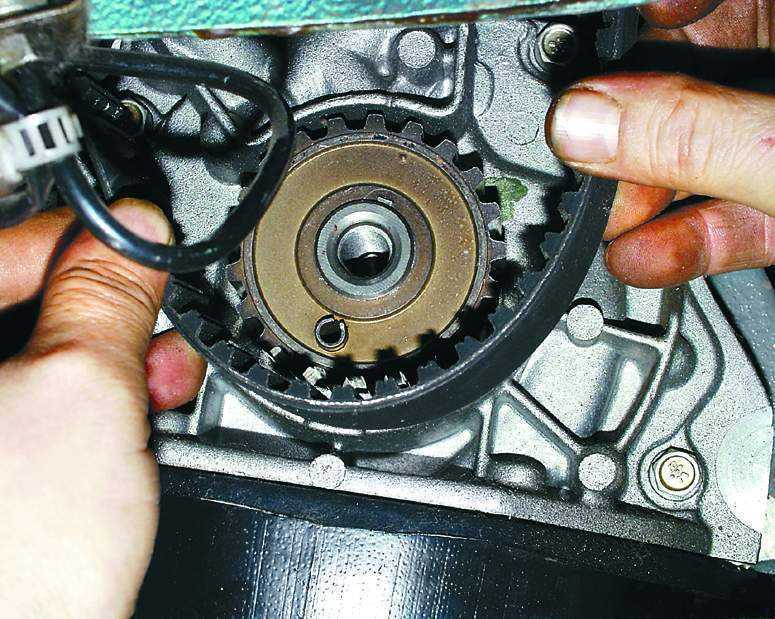

Снимаем ремень ГРМ с двигателя Ваз 2110

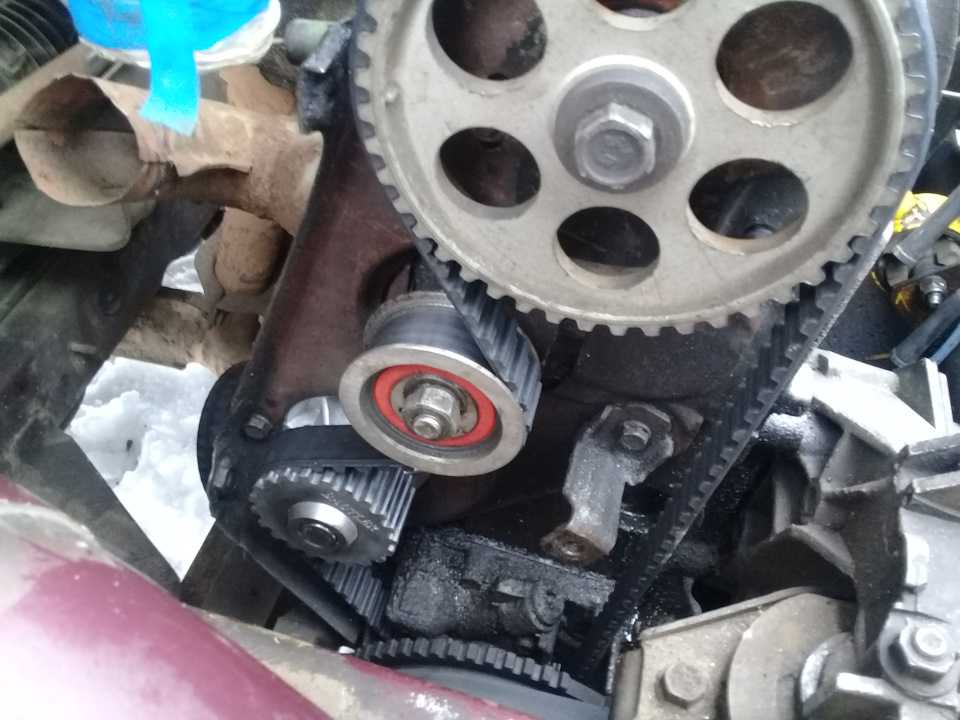

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки под роликом установлена дистанционная шайба. Установка ремня привода ГРМ Ваз 2110 выполняется в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень. Затягиваем гайку крепления натяжного ролика и заворачиваем на место болт крепления шкива привода генератора и головкой на 19 проворачиваем за болт коленчатый вал на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого и распределительного валов

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса. На этом замена ГРМ Ваз 2110 завершена.

Метки ремня Ваз 2110 8 клапанов

Схема привода распределительного вала Ваз 2110: 1 – зубчатый шкив коленчатого вала, 2 – зубчатый шкив насоса охлаждающей жидкости, 3 – натяжной ролик, 4 – задняя защитная крышка, 5 – зубчатый шкив распределительного вала, 6 – зубчатый ремень.

Ваз 2110 выставление метак ремня ГРМ: А – установочный выступ на задней защитной крышке, В – метка на шкиве распределительного вала, С – метка на крышке масляного насоса, D – метка на шкиве коленчатого вала.

Если после установки ремня ГРМ метки не совпадают, повторяем операцию по установке ремня. Для регулирования натяжения ремня Ваз 2110 поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Ремень газораспределительного механизма, несмотря на свою простоту, играет очень важную роль и в случае его обрыва последствия могут быть просто катастрофическими. Согласно регламенту замена ремня ГРМ ВАЗ 2110 8 клапанов и 16 должна проходить каждые 50-60 тыс. километров. А осмотр его состояния каждые 15000 км.

Такие мероприятия гораздо проще чем восстановление в случае обрыва и не требуют особых затрат и времени. Саму же смену ремня ГРМ на агрегате 8 и 16 кл. вполне можно провести своими силами сэкономив при этом на услугах автосервиса. Для того чтобы менять выбрать нужно такой же, как и установлен.

Функция ремня ГРМ

Ремень механизма газораспределительного предназначен для обеспечения синхронизации вращения валов силового агрегата. Это важно, так как от согласованной работы данных элементов, ГРМ реализует основную функцию — впуск горючей смеси и выпуск газов через клапана. Основное предназначение ремня газораспределительного механизма состоит во вращении распределительного вала со скоростью, в два раза меньшей, нежели скорость вращения коленчатого.

Когда следует менять?

Немедленная замена ремня ГРМ требуется в следующих случаях:

• обнаружение масляных пятен на ремне;
• повреждения и большой износ зубчиков;
• расслоения и потертости;
• ремень, что-то съедает;
• обнаружение разлохмаченности на краях.

Процесс замены

Процесс замены ремня ГРМ на двигателе 8 и 16 кл. , по мнению автолюбителей несложен и может быть выполнен своими руками, в обычном гараже. В этом видео показано как можно поменять ремень ГРМ и где находятся метки на ижекторе, а также какой привод лучше выбрать для установки.

Необходимый набор инструментов

• набор ключей;
• баллонный ключ;
• специальный ключ для регулирования натяжного ролика;
• уайт-спирит;
• выбрать и купить новый ремень;
• ветошь;
• съемник для стопорных колец;
• монтировка.

Этапы работы

Меняется привод ГРМ на ВАЗ 2110 с 8 клапанным агрегатом в следующей последовательности на 16 практически также, за некоторыми исключениями:

1. Необходимо обесточить систему, отключив минусовую клему аккумуляторной батареи.
2. Выкручиваем винты, которыми закреплен защитный кожух привода газораспределительного механизма.
3. Снимаем кожух.
4. Демонтируем правое колесо спереди.
5. Снимаем брызговик отсека двигателя.
6. Снимаем защиту.
7. По направлению движения часовой стрелки вращаем, шкив генератора пока не совпадут отметки на крышке и шкиве.
8. На КПП снимаем защищающую заглушку.
9. Через отверстие сверяем, совпадают ли контрольные отметки.
10. Далее при помощи отвертки или иного предмета провести блокировку маховика.
11. Выкручиваем и извлекаем шкив генератора.
12. Нужно ослабить гайку, закрепляющую натягивающий ролик ремня.
13. После того как старый ремень ослабнет его можно удалить. Стягивать нужно аккуратно. Даже если плохо сползает.
14. При помощи уайт-спирита очищаем элементы от смазки.
15. Вытираем насухо ветошью. Все теперь можно менять.
16. По стрелкам натягиваем новый привод ГРМ. В случае их отсутствия, привод натягивается так, чтобы, можно было прочитать надпись.
17. Закручиваем ролик.
18. Чтобы натянуть привод ГРМ, нужно поворачивать ролик против часовой стрелки.
19. Проводим проверку меток.
20. Проверяем натяжение.
21. Заводим двигатель и проверяем, правильно ли установлен ремень.
22. Если все функционирует нормально и не сползает, устанавливаем на место снятые элементы.

Для выполнения технических задач ремень ГРМ ВАЗ 2110 устанавливается на роликах моторных валов, которые придают ему энергию вращения для синхронизации работы газораспределительного механизма автомобиля.

Функционал ГРМ

Функции этого механизма достаточно широки, к ним относятся:

• подача воздушно-капельной смеси в цилиндры мотора;
• вывод отработанных продуктов сгорания этой смеси;
• регулировка работы клапанов в режиме открытия/закрытия. Это обеспечивает работу цилиндров силовой установки.

ГРМ ВАЗ 2110 постоянно необходимо тестировать на целостность структуры через 10-15 тыс. км пробега. Важно вовремя выявить дефекты этого изделия, такие, как трещины и заусеницы. Крайне необходимо проверять состояние степени натяжения ременной передачи, ведь прослабление ремня приведет к его обрыву, а за последующий ремонт придется выложить кругленькую сумму.

Плановая замена ремня ГРМ ВАЗ 2110 проводится через очередные 50 000 — 60 000 км эксплуатации транспортного средства. В линейке моторов «десятки» присутствуют агрегаты, как с 8, так и с 16 клапанами. Если проанализировать степень сложности ремонта по замене ременной передачи механизма газораспределения на этом автомобиле, то это резинотехническое изделие легче заменить на восьмиклапанном моторе, хотя ремень ГРМ ВАЗ 2110, цена которого на обоих типах силовых установок одинакова, имеет свои особенности демонтажа и монтажа и на 16–тиклапанном двигателе.

Замена ГРМ на восьмиклапанном двигателе

Вот как происходит в ВАЗ 2110 замена ГРМ на восьмиклапанном моторе без комплектации механизмом гидравлического усилителя рулевого колеса:

1. Освобождаем защитный фартук газораспределительного механизма, откручивая при этом гайки крепежа.
2. Демонтируем фронтальное колесо и защитные компоненты кузовного оперения с правой стороны. Ключом или головкой на 19 с воротком проворачиваем генераторный ременной шкив с движением по ходу часов.
3. Вращаем шкив, чтобы метки ГРМ на нем и на крышке достигли совмещенной позиции.
4. После совмещения контрольных рисок демонтируем предохранительную заглушку на КПП, в открывшемся окошке тестируем состояние меток, которые также должны быть совмещены.
5. Далее маховик подлежит блокировке способом установки любого металлического стержня в качестве стопора.
6. Для снятия шкива генератора используем ключ на 19.
7. С помощью ключа на 17 делаем крепеж ролика — натяжителя слабее и освобождаем ремень ГРМ ВАЗ 2110, бывший в эксплуатации. На этом процесс снятия старого ремня закончился.
8. Далее снимаем ролик, играющий роль натяжителя, и устанавливаем другое резинотехническое изделие.
9. Не забываем об установке под ролик ГРМ прокладочной шайбы.
10. Осуществляем натяжку новой детали, проверяя после этого метки ГРМ, которые должны быть недвижимы.
11. Сборочные работы производятся в обратном порядке.
12. Контролируем степень натяжения ременной передачи. На этом замена ремня ГРМ ВАЗ 2110 закончена.

Замена ремня ГРМ на 16-тиклапанном моторе

Она проводится в следующей последовательности:

1. Освобождаем защитный фартук ременной передачи от крепежа с последующим его снятием.
2. Производим снятие декоративного колпачка датчика частоты вращения коленвала, после чего освобождаем болт из соединения с последующим демонтажом датчика.
3. Конструкционный пропил вместо расположения одного зубца на шкиве коленвала позволяет в этой точке фиксировать ВМТ. В процессе замены ремня ГРМ это место становится точкой блокировки коленчатого вала при изменении позиции крепежного болта шкива.
4. Совмещаем шкив с отверстием для датчика коленвала, в которое вставляем металлический стержень для фиксации при производстве операции по блокировке шкива, после чего его демонтируем.
5. Прослабляем старый ремень, освобождаем натяжитель от гайки крепления и снимаем ремень ГРМ, подлежащий замене.
6. Другое резинотехническое изделие устанавливаем, или проворачиванием ключом правого распредвала, или демонтажом ролика-натяжителя.
7. Устанавливаем болт крепления и совмещаем метки шестерни привода ременной передачи. При отсутствии риски на корпусе маслонасоса пользуемся метками маховика, после чего керним новую риску зубилом на его корпусной части.
8. Совмещаем риски на шкивах распредвалов, тестируем совмещение рисок шестерни привода ременной передачи, которые должны также составлять одну прямую линию.
9. Специальным ключом натяжителя регулируем степень натяжения ремня, а при его отсутствии это можно произвести с использованием 2 гвоздей и монтажки, или отвертки. Также натяжение можно сделать кухонной вилкой, удалив 2 зубца, находящихся посредине, а два боковых вдвое убавить по длине и сделать крючком. Необходимо также крепко завернуть крепеж ролика — натяжителя.
10. Делаем несколько полных круговых движений коленвала и тестируем все метки. Если наблюдается совмещение меток, шкив устанавливаем на свое место. В другом случае, проводим повторение пунктов с 6 по 9 номер.
11. Проводим действия по сборке разобранных деталей и устанавливаем все необходимые детали, в том числе датчик коленвала, и заводим автомобиль.

Важно: При свисте из силового отсека авто при начале движения автотранспортного средства необходимо сделать остановку, устранив неисправность. Свист является следствием слабой натяжки ременной передачи на шкиве генератора. Требуется провести затяжку, если изделие растянуто и провисает, заменить его новым.

Если приборная доска «десятки» мигает при движении, а при изменении положения акселератора происходит смена яркости подсветки, то ремень, идущий на генератор, необходимо натянуть.

Для выполнения технических задач ремень ГРМ ВАЗ 2110 устанавливается на роликах моторных валов, которые придают ему энергию вращения для синхронизации работы газораспределительного механизма автомобиля.

Функционал ГРМ

Функции этого механизма достаточно широки, к ним относятся:

• подача воздушно-капельной смеси в цилиндры мотора;
• вывод отработанных продуктов сгорания этой смеси;
• регулировка работы клапанов в режиме открытия/закрытия. Это обеспечивает работу цилиндров силовой установки.

ГРМ ВАЗ 2110 постоянно необходимо тестировать на целостность структуры через 10-15 тыс. км пробега. Важно вовремя выявить дефекты этого изделия, такие, как трещины и заусеницы. Крайне необходимо проверять состояние степени натяжения ременной передачи, ведь прослабление ремня приведет к его обрыву, а за последующий ремонт придется выложить кругленькую сумму.

Плановая замена ремня ГРМ ВАЗ 2110 проводится через очередные 50 000 — 60 000 км эксплуатации транспортного средства. В линейке моторов «десятки» присутствуют агрегаты, как с 8, так и с 16 клапанами. Если проанализировать степень сложности ремонта по замене ременной передачи механизма газораспределения на этом автомобиле, то это резинотехническое изделие легче заменить на восьмиклапанном моторе, хотя ремень ГРМ ВАЗ 2110, цена которого на обоих типах силовых установок одинакова, имеет свои особенности демонтажа и монтажа и на 16–тиклапанном двигателе.

Замена ГРМ на восьмиклапанном двигателе

Вот как происходит в ВАЗ 2110 замена ГРМ на восьмиклапанном моторе без комплектации механизмом гидравлического усилителя рулевого колеса:

1. Освобождаем защитный фартук газораспределительного механизма, откручивая при этом гайки крепежа.
2. Демонтируем фронтальное колесо и защитные компоненты кузовного оперения с правой стороны. Ключом или головкой на 19 с воротком проворачиваем генераторный ременной шкив с движением по ходу часов.
3. Вращаем шкив, чтобы метки ГРМ на нем и на крышке достигли совмещенной позиции.
4. После совмещения контрольных рисок демонтируем предохранительную заглушку на КПП, в открывшемся окошке тестируем состояние меток, которые также должны быть совмещены.
5. Далее маховик подлежит блокировке способом установки любого металлического стержня в качестве стопора.
6. Для снятия шкива генератора используем ключ на 19.
7. С помощью ключа на 17 делаем крепеж ролика — натяжителя слабее и освобождаем ремень ГРМ ВАЗ 2110, бывший в эксплуатации. На этом процесс снятия старого ремня закончился.
8. Далее снимаем ролик, играющий роль натяжителя, и устанавливаем другое резинотехническое изделие.
9. Не забываем об установке под ролик ГРМ прокладочной шайбы.
10. Осуществляем натяжку новой детали, проверяя после этого метки ГРМ, которые должны быть недвижимы.
11. Сборочные работы производятся в обратном порядке.
12. Контролируем степень натяжения ременной передачи. На этом замена ремня ГРМ ВАЗ 2110 закончена.

Замена ремня ГРМ на 16-тиклапанном моторе

Она проводится в следующей последовательности:

1. Освобождаем защитный фартук ременной передачи от крепежа с последующим его снятием.
2. Производим снятие декоративного колпачка датчика частоты вращения коленвала, после чего освобождаем болт из соединения с последующим демонтажом датчика.
3. Конструкционный пропил вместо расположения одного зубца на шкиве коленвала позволяет в этой точке фиксировать ВМТ. В процессе замены ремня ГРМ это место становится точкой блокировки коленчатого вала при изменении позиции крепежного болта шкива.
4. Совмещаем шкив с отверстием для датчика коленвала, в которое вставляем металлический стержень для фиксации при производстве операции по блокировке шкива, после чего его демонтируем.
5. Прослабляем старый ремень, освобождаем натяжитель от гайки крепления и снимаем ремень ГРМ, подлежащий замене.
6. Другое резинотехническое изделие устанавливаем, или проворачиванием ключом правого распредвала, или демонтажом ролика-натяжителя.
7. Устанавливаем болт крепления и совмещаем метки шестерни привода ременной передачи. При отсутствии риски на корпусе маслонасоса пользуемся метками маховика, после чего керним новую риску зубилом на его корпусной части.
8. Совмещаем риски на шкивах распредвалов, тестируем совмещение рисок шестерни привода ременной передачи, которые должны также составлять одну прямую линию.
9. Специальным ключом натяжителя регулируем степень натяжения ремня, а при его отсутствии это можно произвести с использованием 2 гвоздей и монтажки, или отвертки. Также натяжение можно сделать кухонной вилкой, удалив 2 зубца, находящихся посредине, а два боковых вдвое убавить по длине и сделать крючком. Необходимо также крепко завернуть крепеж ролика — натяжителя.
10. Делаем несколько полных круговых движений коленвала и тестируем все метки. Если наблюдается совмещение меток, шкив устанавливаем на свое место. В другом случае, проводим повторение пунктов с 6 по 9 номер.
11. Проводим действия по сборке разобранных деталей и устанавливаем все необходимые детали, в том числе датчик коленвала, и заводим автомобиль.

Важно: При свисте из силового отсека авто при начале движения автотранспортного средства необходимо сделать остановку, устранив неисправность. Свист является следствием слабой натяжки ременной передачи на шкиве генератора. Требуется провести затяжку, если изделие растянуто и провисает, заменить его новым.

Если приборная доска «десятки» мигает при движении, а при изменении положения акселератора происходит смена яркости подсветки, то ремень, идущий на генератор, необходимо натянуть.

Наверно каждый владелец автомобиля ВАЗ 2110 рано или поздно сталкивается с такой задачей, как необходимость замены ремня привода газораспределительного механизма или сокращенно ГРМ. Ремень ГРМ необходимо менять, каждые 45 – 50 тысяч пробега автомобиля и проверять его на наличии повреждений и износа, не реже чем производится замена масла в двигателе автомобиля, это в среднем каждые 10 тысяч пробега. Для того, что бы проверить состояние ремня, достаточно потратить на это 10 минут вашего времени, отвернув 3 болта крепления защитного кожуха ремня ГРМ и проверив его состояние, собрать все назад. В некоторых случаях, такая операция поможет вам в будущем сэкономить и время и деньги.

Процесс замены ремня ГРМ на ВАЗ 2110

1. Ставим автомобиль на домкрат и снимаем правое переднее колесо вашего автомобиля.
2. Ключиком на 10, откручиваем три больта крепления защитного кожуха ГРМ и снимаем его. Болты крепления находятся, два с боку кожуха, один в центре.

Вынимаем резиновую заглушку из верхней части картера КПП, в районе маховика, там мы будем смотреть метку ВМТ первого цилиндра.

Берем ключ на 19 и за болт крепления шкива генератора, по часовой стрелке, проворачиваем его, что бы совпали метки на верхнем шкиве ГБЦ и метка на маховике под заглушкой КПП.

Ослабляем натяжение ремня генератора и снимаем сам ремень генератора.

Сборку автомобиля осуществляем в обратной последовательности

1. Устанавливаем ролик натяжения ремня ГРМ.
2. Одеваем ремень ГРМ на зубчатые шкивы согласно схеме.

Контролируя метки, поворачиваем специальным ключом ролик натяжения ГРМ против часовой стрелки до необходимой натяжки самого ремня и фиксируем его в таком положении, затянув гайку его крепления, ключом на 17.

Проверяем метки ГРМ.

На первый взгляд, замена ремня ГРМ на ВАЗ 2110, кажется очень трудоемким процессом, но на самом деле, это далеко не так. Опытные мастера справляются с такой задачей от 30 до 60 минут, это под силу и вам.

Ремень ГРМ является важным компонентом системы газораспределения. Он необходим для синхронизации вращения коленчатого и распределительного вала. Обрыв ремня ГРМ может обездвижить машину, а на 16 клапанных двигателях и вовсе — вывести из строя мотор. Поэтому, самое время узнать, как производится замена ремня ГРМ на ВАЗ 2110 8 клапанов.

Что понадобится для замены?

Для начала проверяем наличие всего необходимого. Чтобы поменять ремень, необходимо обзавестись следующим инструментом:

• ключи на 10, 13 и 17;
• головки;
• мощные трещетки;
• немного моторного масла;
• антифриз;

Зачем в этом списке масло и антифриз. Масло понадобится для смазки натяжного ролика, а антифриз рекомендуется приобрести для того, чтобы заменить помпу. Помпа приводится в движение от того же ремня и лучше заменить ее вместе с ним.

Разумеется, необходимо купить новый ремень вместе с роликами и помпой.

Как выполняется замена?

Нужно вывесить переднее правое колесо и снять его. Кроме того, рекомендуется снять подкрылок, чтобы не мешал. Так откроется доступ к шкиву коленчатого вала.

Ослабляем ремень генератора и снимаем его.

Проверяем совпадение меток на коленчатом и распределительном валах.

Если метки стоят неправильно, включаем нейтральную передачу и при помощи головки на «17» поворачиваем коленвал до нужного совпадения.

Далее фиксируем коленчатый вал следующим образом: устанавливаем первую передачу и стопорим тормозной диск о суппорт. Необходимо ключом на 17 сорвать болт шкива коленчатого вала. Затем откручиваем его и снимаем шкив.

Ключом на 10 откручиваем кожух ремня ГРМ:

Ослабляем натяжной ролик и снимаем его. Откручиваем внутреннюю крышку ГРМ и подставляем тару. Откручиваем помпу. Вполне возможно, сольется некоторое количество антифриза. Очищаем все насухо.

Устанавливаем новую помпу и затягиваем. Не забудьте установить внутреннюю крышку ГРМ н место и поставить прокладку. Помпа должна свободно крутиться от руки и без лишних шумов.

Ставим новый натяжной ролик, но не затягиваем. Вначале одеваем ремень. Начинать следует с коленчатого вала. Натягиваем ремень и затягиваем ролик моментом 1,5-2 кгс.

Проверяем совпадение всех меток еще раз и поворачиваем коленчатый вал до следующего совпадения меток. Если все в порядке, собираем в обратной последовательности и доливаем антифриз.

На этом замена ремня ГРМ ВАЗ 2110 завершена.

Вступление

Замена ремня ГРМ на автомобилях является основной частью проведения технического обслуживания. Данный ремень обеспечивает надежную и правильную работу двигателя, а его обрыв сулит большими неприятностями и затратами на ремонт ДВС.

Чтобы не тратиться на дорогостоящий ремонт необходимо тщательно следить за ремнем и своевременно проводить его замену. Как правильно обслуживать и проводить диагностику ремня ГРМ на ВАЗ 2114, 2110 и 2111 подробно рассказывается в данной статье.

Когда менять

Замену ремня необходимо проводить не позднее 50 000 км пробега. АвтоВАЗ дает гарантию на срок службы ремня в 100 000 км пробега. Как правильно ремень проходит данное количество км, а вот ролики чаще всего не выдерживают такой пробег и выходят из строя.

Последствия обрыва

В большинстве случаев обрыв ремня ГРМ на 8-ми клапанных двигателях Лада не приносит печальных последствий, так как клапана не встречаются с поршнями, а вот на 16-ти клапанных двигателях такой обрыв в 90% случаев загибает клапана.

Но это не означает, что заменой ремня можно пренебрегать.

Диагностика

Проводить диагностику необходимо каждые 20 000 км пробега автомобиля. Дляэтого снимается защитный кожух и осматривается ремень. На ремне не должно быть сколов, надрывов и трещин. Так же он не должен иметь распускающиеся нитки и т.п. После осмотра ремня необходимо осмотреть ролики и прослушать их при запущенном моторе на предмет шумов.

Старый потрескавшийся ремень ГРМ

Необходимо осматривать соосность ремня относительно шкива распределительного вала, коленчатого вала, помпы и роликов.

Замена

Замену можно провести своими руками использую нашу инструкцию и вооружившись специальным инструментом для проведения работ.

Необходимый инструмент:

• Трещотка с двумя удлинителями
• Головка на «17» и «15»
• Шестигранник на «6» или Torx T30 (звездочка)
• Ключ для натяжения ремня ГРМ и ремня генератора
• Рожковые ключи на «13»
• Ремень ГРМ и ролики

Процесс проведения работы

• Подготовить автомобиль, зафиксировать его в исходном положении, поддомкратить переднее правое колесо, установив упоры под задние колеса.

• Снимаем колесо и защитные кожухи моторного отсека

• Снимаем ремень генератора, для этого необходимо ключом на «13» ослабить крепление генератора, затем ключом на «10» ослабить натяжение ремня генератора и демонтировать ремень.

• Снимаем защитный кожух ремня ГРМ.

• Далее необходимо открутить шкив коленчатого вала, для этого понадобиться трещотка с двумя удлинителями и головкой на «17».

• Чтобы открутить болт фиксирующий шкив генератора необходимо поставить автомобиль на передачу, вставить отвертку в вентилирующее отверстие тормозного диска.

Откручиваем болт шкива генератора против часовой стрелки.

Замена ремня ГРМ ВАЗ 2115 инжектор 8 кл. ⋆ I Love My Lada

Статистику замены ремней привода ГРМ для 8-клапанных инжекторных ВАЗ 2115 (21099, 2113-2114) вести практически бесполезно. Подделки, неправильная установка, некачественные ролики, все это снижает и без того невысокий ресурс ремня. Когда и как заменить, какой лучше купить ремень ГРМ на инжекторный 8-клапанный ВАЗ, разбирались сегодня.

Содержание

• 1 Когда менять ремень ГРМ ВАЗ 2115 — 2114
• 2 Почему рвется ремень ГРМ
  • • 2. 0.1 Рабочая поверхность еще в порядке…
    • 2.0.2 …но наружная и торец имеют повреждения
• 3 Какой ремень лучше покупать на ВАЗ 2115
• 4 Правильная замена ремня ГРМ на ВАЗ 2115, 2113, 2114 (инжектор)

Когда менять ремень ГРМ ВАЗ 2115 — 2114

В идеальных условиях, при полностью исправной системе привода распредвала 8-клапанного двигателя ремень ГРМ сможет отработать максимум 80 тысяч. В редких случаях его пробег до разрыва или критического износа превышает 100 тысяч км. Естественно, до этого лучше не доводить.

Поэтому опытные водители проверяют состояние приводного ремня распредвала при каждом удобном случае. Благо, сделать это несложно. Сняв кожух привода ГРМ, можно сразу увидеть основные проблемы с ремнем:

1. Трещины на поверхности, задиры.
2. Замасливание ремня, попадание на поверхность антифриза.
3. Износ зубьев, разрушение рабочей поверхности.
4. Расслаивание ремня, разлохмачивание корда.
5. Обрыв, как крайняя степень износа или повреждения.

Почему рвется ремень ГРМ

Теоретически ремень ГРМ любого производителя в состоянии выдержать нагрузку на разрыв до 1000-1200 кг. Коленвал никогда в жизни не сможет так нагрузить привод, поэтому причина разрушения кроется либо в некачественном материале, либо в боковых задирах. Они-то, как правило, и приводят к внезапному обрыву, если не следить за состоянием привода.

Ролики, точнее, их качество — основная причина обрывов. Если подшипник ролика имеет хоть небольшой люфт, ремень будет смещаться в поперечной плоскости в одну или в другую сторону. Сорваться со шкивов ему не дадут ограничители, но повредить торцевую кромку, оставить задиры и сточить почти половину ширины у него получается запросто. Именно поэтому важно при замене вместе с ремнем менять и ролик. Кстати, помпа также может подложить свинью, но это случается куда реже и выясняется куда раньше.

Какой ремень лучше покупать на ВАЗ 2115

Кроме того, большое значение имеет то, какой ремень мы покупаем, соответствует ли он номиналам стандартного ВАЗовского. Родной ремень имеет ширину 19 мм и 111 зубцов. Никакой другой, с другими параметрами, ремень не подойдет. ВАЗовский заводской имеет номер 2108-1006040 и подходит на все 8-клапанные модели 2108, 2109, 21099, 2113, 2114, 2110 (8 кл.), Калина 1117, 1118, 1119 (8 кл.).

Оптимальным выбором будет Gates PowerGrip 5521-98111-19, его цена порядка $7, но нужно следить, чтобы не купить подделку. В комплекте с роликом (Gates K015521) будет стоить около 18 долларов. Основные отличия поддельных ремней ГРМ мы рассматривали здесь.

Чуть дешевле обойдется комплект CRB 61000952, если не смущает китайское происхождение. Нас бы смутило, тем более, что есть куда более достойные представители на рынке:

• Dayco 94738M, глобальный бренд со штаб-квартирой в Штатах, мощности, естественно, в КНР;
• Bosch 1987949095, комментарии излишни, качество хорошее, если не подделка;
• Contitech CT527, хорошие дорогие ремни от бренда Континенталь;
• Goodyear G1474, несмотря на громкий бренд, за 2 доллара я не поставил бы себе такой;
• Japan Cars DAY94089, цена 4 доллара, Китай;
• БРТ 2108-1006040-10РУ, ОАО «БалаковоРезиноТехника», неплохие ремни, около $5;
• Polcar BS1987949095, компания-упаковщик, торгует недорогими китайскими запчастями;
• Trialli GD 708, комплект из Индии, цена порядка 10 долларов.

Правильная замена ремня ГРМ на ВАЗ 2115, 2113, 2114 (инжектор)

От качества проведенных работ по замене ремня ГРМ коренным образом зависит его ресурс. Заменить ремень мало, нужно тщательно осмотреть шкив помпы, проверить, нет ли люфтов на ее оси, не изогнуты ли оси роликов, не изношены ли шкивы. Для 8-клапанного инжекторного ВАЗовского двигателя, который прост, как спичечный коробок, именно такие мелочи важны.

Для работы нам пригодится стандартный набор головок, ключ для ролика (но можно и без него), набор ключей и отверток. И, конечно, новый ролик и ремень.

Если все готово, поехали:

1. Снимаем передний кожух привода ГРМ, два винта сбоку, один по центру кожуха.

2. Отпускаем натяжной ролик накидным ключом на 17.

3. Ослабляем приводной ремень генератора, отпустив гайку и распустив натяжитель.

4. Вывешиваем передок справа, снимаем колесо. Локер можно снять, но если очень спешим, можно и не снимать.

5. Откручиваем два винта крепления металлического брызговика двигателя.

6. Выставляем коленвал и распредвал по меткам, указанным на фото.

7. Откручиваем болт крепления шкива коленвала. Для этого стопорим маховик, удалив резиновую заглушку на картера КПП и вставляем между зубьев плоскую отвертку. Как вариант, включаем первую передачу, упираем доску одним концом в педаль тормоза, вторым в сидушку, или куда получится.

8. Ни в коем случае не стопорим коленвал отверткой через передний шкив. Во-первых, можно повредить датчик положения коленвала, во-вторых, эффективность от такого клина будет никакой.

9. Снимаем ролик и ремень.

10. Проверяем установку распредвала и коленвала по меткам, в том числе, по метке на маховике и картере сцепления.

11. Надеваем новый ремень сначала на коленвал, затем на распредвал, потом на помпу и на натяжной ролик.

12. Натягиваем ремень с помощью спецключа, затягиваем гайку. В натянутом состоянии ремень должен свободно выворачиваться на 90° двумя пальцами с легким усилием на длинной ветви (от распредвала до коленвала). Перетянутый ремень выведет из строя помпу, быстро износится и угробит ролик раньше срока.

Перед установкой кожуха привода ГРМ, проверяем, как ведет себя новый ремень. Для этого запускаем двигатель, наблюдаем за ремнем. Он не должен смещаться на шкивах и при подталкивании отверткой должен возвращаться в исходное положение.

Замена ремня ГРМ ВАЗ 2110/2112: инструкции, особенности

Содержание:

• 1 Принцип работы ремня и местонахождение
• 2 Когда нужно менять ремень ГРМ
• 3 Процесс замены – подробные инструкции
  • 3.1 Замена на 8-клапанном двигателе
  • 3.2 Замена на 16-клапанном двигателе

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не является исключением. Чтобы замена осуществлялась правильно, производитель авто в паспорте указал сроки износа для всех элементов транспортного средства. ВАЗ замена ремня ГРМ 2110 и 2112 по паспорту должна проходить через каждые 45 тыс. км. Разумеется, что показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют выполнять проверку ремня каждые 10 тысяч км пробега.

Ремень ГРМ ВАЗ 2110

В данном материале мы рассмотрим следующие вопросы:

1. Как происходит работа ГРМ и его элементов;
2. Признаки неисправности ГРМ;
3. Замена при 8- и 16-клапанном моторе.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то не стоит сразу выбрасывать. Рекомендуем положить его в багажник или в салон, ведь никто не знает, что может приключиться с машиной в пути.

Принцип работы ремня и местонахождение

Этот элемент представляет собой резинометаллический ремень или металлическую цепь. Впуск смеси топлива и воздуха, а также выпуск выхлопных газов – вот в чем заключается работа ГРМ. Обрыв элемента грозит дорогостоящими ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ является связующим звеном между коленвалом и распредвалом.

Замена ремня ГРМ ВАЗ 2110

Когда предстоит замена ремня ГРМ ВАЗ 2110 или 2112, водителя в первую очередь интересует вопрос местонахождения этого элемента. Открыв крышку капота, вы сразу же обнаружите ремень с зубчатой поверхностью. Его главное отличие от других похожих элементов заключает в том, что ремень охватывает несколько шкивов.

Когда нужно менять ремень ГРМ

Сначала стоит рассмотреть признаки, которые можно почувствовать или определить визуально:

• из моторного отсека доносятся посторонние шумы;
• выхлопы стали черными;
• сложности при пуске двигателя;
• при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но при их возникновении обратить свое внимание в первую очередь нужно на этот элемент. Чтобы проверить элемент, его нужно демонтировать: отключается минусовой провод от АКБ, снимается заглушка, затем удаляется ремень генератора и шесть болтов, крепящих защитную крышку. После этого вы можете оценить состояние элемента.

Износ ремня газораспределительного механизма ВАЗ

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется в том случае, если вы обнаружите следующие повреждения:

• расслоение резины;
• присутствуют масляные подтеки;
• наличие потертостей, трещин и складок;
• выпуклости, порезы;
• наличие оборванных нитей.

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• накидной ключ на «17»;
• ключ на «15»;
• ключ на «10»;
• монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
5. Переходим к КПП и снимаем с неё заглушку;
6. Нам необходимо проверить совпадение меток в этом отверстии;
7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
8. Теперь можно снять шкив генератора ГРМ;
9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения необходимо против часовой стрелки провернуть ролик
13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Как видите, замена ремня ГРМ ВАЗ 2112 выполняется достаточно просто. Главное, выделить на это время. Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Как заменить ремень грм ваз 2110 8 клапанный. Проблемы с ремнем

Замена ремня ГРМ совсем не сложная и вы прекрасно справитесь с этим делом самостоятельно, без помощи автомастерских, сэкономив тем самым деньги своего бюджета. Кроме того, вы получите бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также модели двигателя. На внутренней стороне ремня по всему периметру имеются насечки.

Замена ремня согласно документации через:
— 75 т.км на двигателе 8кл
— 45 т.км на двигателе 16кл

Быстрый износ ремня обычно означает наличие проблемы с системой газораспределения. Причины влияния должны быть выявлены и устранены.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или полностью порван и при этом перетерся шнур, то скорее всего причина этого в перенатяжении.

2. Отсутствие одного из зубцов свидетельствует о плохом натяжении ремня.

3. Отсутствие или высокий износ зубьев на ремне, в свою очередь, свидетельствует о неправильном натяжении.

4. Треснувший ремень ГРМ свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями виден износ, скорее всего, ремень натянут неправильно. (слабый или сильный).

Возможно при слабом натяжении ремня ремень перескочит через зуб, в этом случае загорается «CHECK» и тут же гаснет. Это сигнал датчика положения распредвала.

6. Замасленный ремень ГРМ свидетельствует о том, что из двигателя в каком-то месте вытекает масло. В этом случае нужно заменить ремень и искать утечки.

7. Заметный износ кромок указывает на угловое или параллельное смещение ремня.

8. Чрезмерный шум указывает на чрезмерное или недостаточное натяжение ремня. Эта проблема должна быть исправлена ​​немедленно, чтобы зубья не срезались или ремень не порвался.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1. Накидной ключ на «17».
2. Ключ на «15».
3. Съемник стопорного кольца.
4. Мощная отвертка или монтировка.
5. Ключ для регулировки натяжного ролика
Работать в перчатках.

В этом видео показана замена ремня ГРМ на ВАЗ 2114

1. Отсоедините отрицательный провод от аккумулятора.

4. Ключом «на 15» открутите болт крепления ролика, затем слегка поверните натяжной ролик, чтобы уменьшить натяжение ремня ГРМ.

5. Распрямите (снимите) ремень со шкивов: распределительного вала, промежуточного шкива и зубчатого шкива водяного насоса.

6. Закрепите коленчатый вал (монтировкой или отверткой) и отверните болт крепления шкива привода генератора. Это действие лучше всего выполнять с помощником. Первый удерживает коленчатый вал за зубья венца маховика с помощью монтировки, второй снимает заглушку с картера сцепления и откручивает болт крепления шкива.

7. Накидным ключом на «17» отверните болт крепления шкива коленчатого вала, затем снимите его вместе с шайбой.

8. Затем снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу привода ремня ГРМ со шкива, после чего можно снять ремень со шкива коленчатого вала.

Установка ремня ГРМ

Все делается в обратном порядке.

1. Ошибиться при установке шкива привода генератора практически невозможно, он имеет выемку, при несовпадении с которой он не встанет на место.

2. При установке ремня следите за натяжением приводной пряди.

3. После установки ремня его следует натянуть до нормы

Ремень ГРМ натягивается следующим образом:
Установив специальный ключ в отверстия на наружном ролике — повернуть против часовой стрелки до совмещения насечки на внешнем диске с прямоугольным выступом на внутренней втулке ролика.

Это нормально, если посередине ремень может перекручиваться почти на 90 градусов. Если он перетянут, то руками на этот угол его не повернешь. Если ремень не дотянется, то он будет биться о защитный кожух (крышку) и болтаться.

4. Ключом на «15» нужно затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работающем двигателе появляется повышенный шум, то, вероятно, неисправен роликовый подшипник.

6. Для проверки снимите ролик, а затем медленно, вращая его, проверьте, нет ли люфта и заедания.

7. При обнаружении люфта натяжного ролика, притормаживающего при свободном вращении, либо физического повреждения ролика заменить.

Дорогие друзья, сегодня мы расскажем вам основы установки меток ГРМ на примере 16 клапанного двигателя ВАЗ. Ни для кого не секрет, что правильно расположенные метки ГРМ — залог правильной работы двигателя. Если метки установлены неправильно, то исключается нормальная работа двигателя. Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится иметь дело с процедурой хронометража по тегам? Когда по регламенту нам нужно заменить ремень ГРМ на очередном ТО, кстати, ролики тоже обязательно меняются вместе с ремнем в этом случае. Так же, если наш насос «накрылся» — придется снимать ремень ГРМ, так как именно он приводит в движение наш «водяной насос». Ну, а если (худший вариант) — порвался наш ремень. Вот если двигатель «втычной», то это огромная неприятность, поршни встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они применяются. Первое это метки на шкивах распредвалов, как на впуске, так и на выпуске:

Они должны совпадать с меткой на коленчатом валу, а тут уже есть несколько методик расчета этой метки. Довольно сложно, снимаем шкив ремня генератора (он не дает увидеть метку) и смотрим совпадение меток на улице.

При таком совпадении метки на поршнях находятся в ВМТ (ВМТ)

И, наконец, третий вариант установки положения коленчатого вала — это метки на маховике, их можно увидеть, если снять резиновую заглушку в КПП:

Вот такие варианты сравнения меток ГРМ мы предлагаем вам на примере двигателей 1,5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы по меткам ГРМ на вашем конкретном двигателе — задавайте их на нашем форуме, в соответствующем разделе.

Ремень ГРМ, несмотря на свою простоту, играет очень важную роль и при его обрыве последствия могут быть просто катастрофическими. По регламенту замена ремня ГРМ ВАЗ 2110 на 8 и 16 клапанов должна проходить через каждые 50-60 тысяч километров пробега. И осмотр его состояния каждые 15000 км.

Такие меры намного проще восстановления в случае поломки и не требуют особых затрат и времени. Сам же ремень ГРМ менял на агрегатах 8 и 16 кл. вполне возможно осуществить своими силами сэкономив при этом на услугах автосервиса. Для того чтобы изменить, нужно выбрать такой же, как установленный.

[Скрыть]

Ремень ГРМ Функция

Ремень ГРМ предназначен для синхронизации вращения валов силового агрегата. Это важно, так как от слаженной работы этих элементов ремень ГРМ реализует основную функцию — впуск горючей смеси и выпуск газов через клапаны. Основное назначение зубчатого ремня — вращать распределительный вал со скоростью, равной половине скорости коленчатого вала.

Когда менять?

Немедленная замена ремня ГРМ требуется в следующих случаях:

Процесс замены

Процесс замены ремня ГРМ на двигателе 8 и 16 класса, по отзывам автомобилистов, прост и может быть выполнен своими руками, в обычном гараже. В этом видео показано как можно поменять и где находятся метки на форсунке, а так же какой привод лучше выбрать для установки.

Необходимый набор инструментов

Этапы работы

Привод ГРМ меняется на ВАЗ 2110 с 8 клапанным блоком в следующей последовательности на 16 практически одинаково, за некоторыми исключениями:

1. Необходимо обесточить систему путем отключения отрицательную клемму аккумулятора.
2. Откручиваем винты, крепящие защитный кожух привода газораспределительного механизма.
3. Снимите крышку.
4. Демонтируйте правое переднее колесо.
5. Снимите брызговик моторного отсека.
6. Снимаем защиту.
7. Вращаем по часовой стрелке шкив генератора до совпадения меток на крышке и шкиве.
8. На КПП снять защитную заглушку.
9. Проверьте через отверстие, чтобы убедиться, что контрольные метки совпадают.
10. Затем с помощью отвертки или другого предмета заблокируйте маховик.
11. Отвинтите и снимите шкив генератора.
12. Необходимо ослабить гайку крепления ролика натяжения ремня.
13. После ослабления старого ремня его можно снять. Нужно аккуратно затянуть. Даже если плохо скользит.
14. С помощью уайт-спирита очищаем элементы от жира.
15. Вытереть насухо тканью. Теперь все можно изменить.
16. Потяните новый привод ГРМ по стрелкам. При их отсутствии привод растягивается так, чтобы можно было прочитать надпись.
17. Крутим ролик.
18. Для натяжения привода ГРМ необходимо повернуть ролик против часовой стрелки.
19. Проверка тегов.
20. Проверяем натяжение.
21. Запускаем двигатель и проверяем правильность установки ремня.
22. Если все работает нормально и не буксует, переустановите снятые элементы.

Ничего сложного нет и потратив пару часов вы сможете сделать эту работу самостоятельно. Если привод пробуксовывает и подъедает, то нужно проверить ролик, скорее всего его надо менять. Если у вас остались вопросы, смотрите видео.

Видео «Правильная замена»

4 года назад

Добро пожаловать!
Ремень ГРМ важная часть ГРМ, благодаря ремню, собственно, и работает двигатель, на данный момент качество ремней разное и цена от него вообще не зависит, у многих хватает ремней грм по разному, но все же осмотр ремня периодически надо проводить и искать нет ли на нем трещин, следов чего он качался, если мало внимания уделять ремню грм то всегда будешь уверен в твоей машине.

Внимание!
Менять ремень ГРМ дело непростое, особенно 16 клапанные автомобили, но все выполнимо и все возможно, особенно когда под рукой есть нужный инструмент, а для замены ремня понадобится: Отвертка, набор ключей , шестигранник «5» и помощник!

Резюме:

Где ремень ГРМ?
Для предотвращения попадания грязи и влаги в ремень, как и в звездочки, он спрятан под защитной крышкой которая есть в каждом автомобиле и которая закрывает от этой самой грязи систему ГРМ, эта крышка обычно на болтах или еще бывает с шурупами, а вот с головкой под ключ, яркий пример автомобили семейства Самара и десятого семейства, с двигателем 2111 (Это 8 клапанный, 1,5 инжекторный двигатель), есть кстати такие шурупы, хотим сразу предупредить, в этой статье ничего не будет о 8 клапанных двигателях, поэтому если вам необходимо изучить принцип замены ремня на них, переходите к статье: «Замена ремня ГРМ на двигателе 2111» , в котором все расписано.

Внимание!
Если будете менять ремень, сразу снимите кожух, он крепится на пяти болтах, но у них шестигранные головки, поэтому подобрал спец. ключ для этого (Шестигранник «5»), откручиваем болты и снимаем их (Расположение болтов указано стрелками на маленьком фото выше) а потом снимаем верхнюю крышку и чуть ниже будет еще одна (Нижняя), она уже закреплена только на двух болтах, их тоже откручиваем и с машины снимаем полностью, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?
60000 тыс.км хватит, если есть возможность, при желании можно чуть чаще делать, хуже от этого не будет, только если подземный пояс не брать, мы вообще не рекомендую брать ремни на рынках, на базарах, в подвалах и подобных местах, берите только в автосалонах, в качественных автосалонах, где ремень будет в коробке, тогда он прослужит вам не короткую жизнь и не сломается от малейших перегрузок.

Ремень все равно нужно менять, если на нем есть видимый износ, а именно: Надрывы на ремне, трещины, надрывы, все это может привести к тому, что ремень порвется в ближайшее время, такой ремень нужно поменяли и как можно скорее, если пока нет возможности (Время), то не рекомендуем эксплуатировать машину с таким повреждением ремня, потому что он срежет ремень где угодно и встанешь и не узнаешь на сколько поможет (если это случилось в сельской местности, если в городе ситуация намного лучше), ну а если вы все-таки хотите продолжать ездить, несмотря на повреждение ремня, то дадим пару советов:

1. Старайтесь как можно меньше крутить двигатель, так как от этого на ремень идут большие перегрузки и он со временем может порваться.

2. А так же попробуй переключать скорости чтобы двигатель входил в скорость автомобиля, чтобы такого не было, едешь на 4000 тыс об/мин и резко включаешь пониженную передачу и тут двигатель ревет, двигатель тормозит, и опять большая нагрузка на ремень ГРМ, который так же легко может порваться и дальше никуда не поедешь, так что набирай скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сначала нужно снять колесо, затем подкрылок (Все это нужно делать с правой стороны, по ходу движения автомобиля) и в конце концов шкив коленвала (который большой, маленький трогать не нужно), как это сделать читайте в статье: «Замена сальника коленвала на ВАЗ», после операции на коленвале останется сесть небольшой шкив, его нужно будет закрепить с помощью тот самый большой болт, которым был прикручен большой шкив, а дальше надо будет выставить ГРМ по меткам, для этого вкручиваем большой болт на место, включаем нейтральную передачу, ставим машину на ручник и поворачиваем этот болт по часовой стрелке, если вы все сделаете правильно, то когда он будет полностью закручен (и вам нужно будет продолжать его крутить), шкив коленвала начнет крутиться, а следовательно все шкивы сдвинутся со своего места (Для ремня ГРМ количество) и вам нужно будет установить все шкивы a по меткам, более подробно все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна метка, залитая на корпусе масляного насоса) показаны на фото ниже, все они должны совпадать друг с другом, пока не совпадут в работе, и даже не переступят.

Внимание!
Если так случилось, что порвался ремень, то шкивы распредвалов так просто не сдвинешь, в этом случае все равно нужно все сделать, надо только шкивы распредвалов провернуть так же болты, которые их крепят и затянув болты, крутим шкивы пока по меткам все четко)!

2) Теперь ослабьте натяжной и направляющий ролик, они ослабляются за счет гаек их крепления, после откручивания ролики крутятся (при необходимости крутите их вручную как нужно) и ремень ГРМ можно снять со шкивов со всех , после снятия проверить в каком состоянии находятся ролики, при необходимости заменить эти ролики на новые.

Внимание!
Кратко о состоянии ролика, а именно какие они должны быть, в общем внутри роликов есть подшипники (Оба), они играют основную роль, но подшипники должны быть в хорошем состоянии, т.е. ролики должны вращаться свободно , без люфтов, у них не должно быть заеданий и шума в работе (Обычно шум появляется при работающем двигателе, т.е. при вращении ремня, но бывает, что и при его вращении шум тоже слышен, такой ролик обязательно должен быть заменил сразу)!

Установка:
1. Установка нового ремня начинается снизу, если быть точнее то он устанавливается в начале на шкив коленчатого вала (Перед установкой обязательно проверьте, сходится ли шкив на метке, если нужно, сделать так, чтобы он сходился) и так идет до верха, после шкива коленвала как вы уже поняли ремень на помпе снаружи садиться, потом изнутри входит под натяжной ролик, а правая его ветвь у это время проходит с внутренней стороны направляющего ролика, к верху (Распредвалы) ремень одевается только в самом конце и нужно постараться надеть его на оба вала, чтобы они не сбились с меток (Это обязательно ), для этого обычно используются инструменты, которые блокируют оба шкива и они нигде не вращаются, но если таковых нет, то учитывайте некий факт, а именно, при снятии ремня шкив, идущий на впуск под действие пружины повернет на один зуб по часовой стрелке е, а выходящий шкив, под действием тех самых пружин, проворачивается на один зуб против часовой стрелки, ваши действия следующие, берем ключ для проворачивания шкива распредвала (Это обычный накидной ключ «на 17», можно использовать ручку, если она есть в вашем арсенале) и проворачиваем с ее помощью шкив, который идет на впуск (он с диском, на фото выше он обозначен цифрой 7) до совмещения меток, затем, подобрав провисания правой ветви, наденьте ремень на шкив (см. фото 1) и самое главное, следите, чтобы шкив не перескакивал через зубья, затем осторожно дайте шкиву вернуться в исходное положение (он провернется один зуб вправо), тут же потом (тут уже гораздо удобнее с помощником) тем же ключом повернуть другой шкив (который идет на разблокировку) и установить его таким образом, чтобы он стоял как другой шкив (один зуб справа отклонился от метки), когда это сделано, ставим ремень ГРМ на его верхнюю часть (см. фото 2), при этом не должно быть провисания между шкивами распредвалов и следите, чтобы шкив не прыгал, когда надеваете на него ремень, теперь поворачивая оба шкива, убедитесь, что правая ветвь натянута (при проворачивании шкив коленвала должен быть на месте) и полностью наденьте ремень ГРМ на все шкивы (см. фото 3), а затем проверьте правильность совпадения всех меток, если все верно, приступайте к регулировке ремня, он проводится выходит из-за натяжного ролика, т.е. берется спец. ключ и он проворачивает ролик (см. фото 4), но чтобы его повернуть, необходимо немного ослабить болт крепления ролика, а после того, как ремень хорошо натянут, болт крепления ролика выкручивается до упора и проверяется правильность натяжения, понадобится бытовой для проверки безмен (для определения усилия) и штангенциркуль, после нахождения этих инструментов безмен нужно будет зацепить за ручку удлинителя торцевого ключа и его нужно будет обмотать изолентой, когда инструмент будет готов, приступайте к проверке, для этого в средней части (см. фото 3) продавите ремень ГРМ через удлинитель с усилием 10 кгс и измерьте насколько сильно прогнется ремень, его прогиб должен быть 5,4 мм, чтобы с точностью до миллиметра определить такой прогиб, понадобится штангенциркуль и на шкивы приложить длину отвертки, все очень подробно показано на фото 3, если прогиб не укладывается в нормы, затем снова отрегулируйте натяжение ремня н.

Внимание!
При работе с ремнем ГРМ желательно иметь спец. инструменты, которые будут блокировать оба верхних шкива распредвала еще до того, как ремень будет снят, с ними установить ремень будет намного проще, так как нужно просто надеть его и никакого лишнего клейма (После одевания правую ветвь следует натянуть и короткий участок между шкивами распредвалов, провисания быть не должно), кстати, если вам что-то не понятно, как правильно должен сидеть ремень, вы можете в любой момент посмотреть схему, которую мы уже приводили ранее ( Она была в виде фотографии, на ней видно, как правильно должен быть установлен ремень)!

2. Когда все операции выполнены, прокручиваем коленвал на два полных оборота, последний оборот когда делаете, убедитесь, что все метки сошлись, если все сходится, то ремень установлен правильно и можно устанавливать остальные детали в свои места, при необходимости снимите и установите ремень на место.

Дополнительный видео ролик:
Чуть ниже размещен наглядный видео ролик, показывающий процесс замены ремня ГРМ:

Каждый узел и деталь в автомобиле изнашиваются, и ремень ГРМ не исключение. Для того чтобы замена была проведена правильно, производитель автомобиля указал в паспорте сроки износа всех элементов транспортного средства. ВАЗ замена ремня ГРМ 2110 и 2112 по паспорту должна проходить через каждые 45 тыс. км. Конечно, показатель неточный, ведь все зависит от стиля вождения, условий эксплуатации и климата. Специалисты рекомендуют проверять ремень каждые 10 тысяч километров.

В этой статье мы рассмотрим следующие вопросы:

1. Как устроена работа ГРМ и его элементов;
2. Признаки отказа ГРМ;
3. Замена с 8- и 16-клапанным двигателем.

Полезный совет! Если через 45 тысяч вы заменили ремень, но при этом он остался в рабочем состоянии, то не стоит его сразу выбрасывать. Рекомендуем положить его в багажник или в салон, ведь никто не знает, что может случиться с машиной в пути.

Принцип и расположение ремня

Этот элемент представляет собой резинометаллический пояс или металлическую цепь. Впуск топливно-воздушной смеси и выпуск отработавших газов — вот что такое тайминги. Сломанный элемент может привести к дорогостоящим ремонтным работам, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ является связующим звеном между коленчатым и распределительным валами.

Когда предстоит замена ремня ГРМ ВАЗ 2110 или 2112, водителя в первую очередь интересует расположение этого элемента. При открытии капота сразу виден зубчатый ремень. Главное его отличие от других подобных элементов в том, что ремень натягивается на несколько шкивов.

Когда менять ремень ГРМ

Сначала стоит рассмотреть признаки, которые можно почувствовать или определить визуально:

• из моторного отсека слышны посторонние шумы;
• выхлоп почернел;
• трудности при запуске двигателя;
• при работе мотора появляются ощутимые вибрации.

Эти признаки не всегда указывают на неисправность или повреждение ремня ГРМ, но при их появлении в первую очередь нужно обратить внимание на этот элемент. Для проверки элемента его необходимо демонтировать: отсоединяется минусовой провод от аккумулятора, вынимается штекер, затем снимается ремень генератора и шесть болтов крепления защитного кожуха. После этого можно оценить состояние предмета.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется при обнаружении следующих повреждений:

• расслаивание каучука;
• есть подтеки масла;
• наличие потертостей, трещин и складок;
• выпуклости, порезы;
• наличие оборванной резьбы.

Процесс замены – подробная инструкция

Разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Вне зависимости от количества клапанов для замены требуется один и тот же набор инструментов. В список входят стандартные инструменты, которые можно найти практически в каждом гараже водителя.

Кроме самого ремня ГРМ и ролика на ВАЗ 2110 или 2112 в работе вам потребуется:

• специальный ключ, регулирующий степень натяжения ролика;
• ключ накидной на «17»;
• ключ на «15»;
ключ
• на «10»;
Сборка
• , как вариант — мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов производится следующим образом:

1. Первым делом нужно обесточить аккумулятор — для этого нужно достать минусовой провод;
2. Откручиваем болты, которые держат крышку защиты ГРМ, после чего снимаем крышку;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правым колесом;
4. Наша задача добиться совпадения меток на крышке и соответственно на шкиве, как указано на всех схемах. Для этого нужно закрутить деталь по часовой стрелке;
5. Подойдите к КПП и снимите с него заглушку;
6. Нам нужно проверить совпадение меток в этом отверстии;
7. Блокируем маховик — для этого можно использовать монтажку или мощную отвертку;
8. Теперь можно снять шкив генератора ГРМ;
9. Добрались до гайки, которая держит ролик ГРМ — ее нужно ослабить, но не откручивать;
10. Вот мы и добрались до нужного элемента ремня ГРМ ВАЗ 2110 или 2112. Теперь его можно удалить. Все детали, которые он покрыл, необходимо очистить моющим средством. Удалив грязь, протрите участок чистой тряпкой;
11. Далее устанавливается новый ремень ГРМ и натяжной ролик — соблюдайте направление, указанное стрелкой. Иногда бывает, что производитель не указывает стрелки, в этом случае нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения необходимо повернуть ролик против часовой стрелки
13. Следующим шагом является проверка ремня ГРМ и его натяжения. Проверять элемент нужно при холодном двигателе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и осматриваем ремень ГРМ.

Если нет лишних звуков, вибраций, то все элементы можно установить обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, заменить ремень ГРМ не сложнее, чем на версии с 8 клапанами. Итак, замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам необходимо демонтировать кожух ремня. Держите его 6 болтами.
2. Далее нужно снять фишку с датчика коленвала — открутить крепление и вынуть сам датчик. Для наглядности можно изучить фото.
3. Если вы разбираете газораспределительный механизм самостоятельно, то наверняка замечали отсутствие одного зуба. Это сделано для того, чтобы датчик мог самостоятельно найти мертвую точку. Также с помощью этой функции можно заблокировать коленчатый вал.
4. Блокировку можно выполнить, вставив трубку в отверстие под датчиком. подходящий размер . Теперь шкив заблокирован, и в результате его можно безопасно снять.
5. Далее схема работы практически не отличается от снятия 8-клапанного ГРМ своими руками — ослабляем крепление ролика и вытаскиваем неисправный или изношенный ремень.
6. Поставить новую деталь можно двумя способами: снять натяжной ролик и потом установить с ним ремень, либо сделать это прокруткой распредвала.
7. Когда новый элемент установлен, можно вернуть все в исходное положение. Начать стоит с крепления шкива – затягиваем болт и выравниваем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то сделать отметку можно самостоятельно.
8. Соединять детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиваться.
9. С помощью специального ключа мы должны натянуть ремень. Такой ключ есть не у всех, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить о гайке, которую необходимо крепко затянуть.
10. Проверяем натяжение, резина должна отходить от шестерен, но складок быть не должно.
11. Осталось провернуть коленчатый вал 2 раза и убедиться, что метки остались на прежнем месте — работа завершена

Как видите, заменить ремень ГРМ ВАЗ 2112 достаточно просто. Главное, выделить на это время. Проверяйте газораспределительный механизм каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Установка ремня ГРМ ВАЗ 2110. Проблемы с ремнем

Верхние шкивы не фиксировались и теперь непонятно как их выставить. Метки на шкивах не «указывают» точно в одном направлении. Может проще вывернуть все шкивы в положение ВМТ в 1 цилиндре? Если речь идет о 16 клапанах, то маркировка на ВАЗ-2112 мне знакома: эту операцию я проделывал на ремне ГРМ 21124. Ну у меня мотор с объемом 1,5. Есть ли отличия?

Правильно устанавливайте метки ГРМ — иначе клапана погнете!

У двигателя ВАЗ-21124 есть особенность: как ни крути его шкивы, он не крутит. С такие шутки не пройдут! Если положения шкивов не слишком сбиты, попробуйте надеть ремень и повернуть механизм в положение «ВМТ 1 и 4». И впредь всегда пользуйтесь инструкцией:

По идее, на ВАЗ-2112 маркировка осуществляется одинаково, о каком бы двигателе мы ни говорили. Вот фото для двигателя 21120.

Как все выглядит в реальности и в инструкции

Не поленитесь найти смотровое окошко на картере коробки передач. Под штекером есть еще одна метка.

Последний шаг не является обязательным. И делают это, чтобы не переделывать всю работу с нуля.

Дополнительная информация:

• Количество зубьев ремня между метками «верхних шкивов» ровно 16;
• Метка на шкиве коленчатого вала иногда ломается — используйте метод контроля «1» (фото 1) или «3» (фото внизу).

Уточнения для ВАЗ-21124

На двигателе 1.6 все действия выполняются аналогично вышеописанному. Есть одно исключение — шкив привода генератора устанавливается по метке на корпусе (см. фото).

Шкив привода генератора, двигатель 21124

Однако, если этой метки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубьев. Вместо 21-го должен быть «проходной».

Шкивы ГРМ можно крутить как угодно — поршни ни в коем случае не будут касаться клапанов. Сравните как выглядят поршни двух разных моторов- станет понятно о чем речь.

Два разных 16-клапанных клапана

Для тех, кто ничего не понял

Количество зубьев на шкиве коленчатого вала — 21, на шкивах распредвала — 42. При вращении коленвала на 360 град. распредвалы вращаются на 180. В общем случае полный цикл двигателя состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно использовать альтернативный метод настройки. Пусть метки на шкиве распределительного вала указывают строго вниз. Тогда метка на шкиве коленчатого вала должна быть обращена вверх (ВМТ 1 и 4).

Если нет фиксирующего устройства, его можно сделать самостоятельно. Подойдет даже съемник (см. фото).

Взял и починил

Желаем успехов.

Проверка меток ГРМ на одном видео

Замена ремня ГРМ совсем не сложная и вы прекрасно справитесь с этим делом самостоятельно, без помощи автомастерских, сэкономив тем самым деньги своего бюджета. Кроме того, вы получите бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также модели двигателя. На внутренней стороне ремня по всему периметру имеются насечки.

Ремень подлежит замене согласно документации через:
— 75 ткм на двигателе 8кл
— 45 ткм на двигателе 16кл

Быстрый износ ремня обычно свидетельствует о проблеме с системой ГРМ. Причины влияния должны быть выявлены и устранены.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или полностью порван и при этом перетерся шнур, то, скорее всего, причина этого в перенатяжении.

2. Отсутствие одного из зубьев свидетельствует о плохом натяжении ремня.

3. Отсутствие или сильный износ зубьев на ремне, в свою очередь, свидетельствует о неправильном натяжении.

4. Треснувший ремень ГРМ свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями виден износ, скорее всего, ремень натянут неправильно. (слабый или сильный).

Возможно, что при слабом натяжении ремня ремень перескочит через зуб, в этом случае загорается «CHECK» и затем гаснет. Это сигнал датчика положения распредвала.

6. Замасленный ремень ГРМ свидетельствует о том, что из двигателя в каком-то месте вытекает масло. В этом случае нужно заменить ремень и искать утечки.

7. Заметный торцевой износ указывает на угловое или параллельное смещение ремня.

8. Чрезмерный шум указывает на чрезмерное или недостаточное натяжение ремня. Эта проблема должна быть исправлена ​​немедленно, чтобы зубья не срезались или ремень не порвался.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1. Накидной ключ на «17».
2. Ключ на «15».
3. Съемник стопорного кольца.
4. Мощная отвертка или монтировка.
5. Ключ для регулировки натяжного ролика
Работать в перчатках.

В этом видео показана замена ремня ГРМ на ВАЗ 2114

1. Отсоедините минусовой провод от аккумулятора.

4. Ключом «на 15» отверните болт крепления ролика, затем слегка поверните натяжной ролик, чтобы уменьшить натяжение ремня ГРМ.

5. Распрямите (снимите) ремень со шкивов: распредвала, промежуточного вала и шкива зубчатого водяного насоса.

6. Закрепите коленчатый вал (монтировкой или отверткой) и отверните болт крепления шкива привода генератора. Это действие лучше всего выполнять с помощником. Первый удерживает коленчатый вал за зубья венца маховика с помощью монтировки, второй снимает заглушку с картера сцепления и откручивает болт крепления шкива.

7. Накидным ключом на «17» отверните болт крепления шкива коленчатого вала, затем снимите его вместе с шайбой.

8. Затем снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу привода ГРМ со шкива, после чего можно снять ремень со шкива коленчатого вала.

Установка ремня ГРМ

Все делается в обратном порядке.

1. Ошибиться при установке шкива привода генератора практически невозможно, он имеет выемку, при несовпадении с которой он не встанет на место.

2. При установке ремня следите за натяжением приводной пряди.

3. После установки ремня его необходимо натянуть до нормы

Натяжение ремня ГРМ осуществляется следующим образом:
Установив специальный ключ в отверстия на наружном ролике — повернуть против часовой стрелки до совмещения насечки на внешнем диске с прямоугольным выступом на внутренней втулке ролика.

Это нормально, если в середине ремня его можно перекрутить почти 90 градусов. Если он перетянут, то руками на этот угол его не повернешь. Если ремень не дотянется, то он ударится о защитный кожух (крышку) и будет болтаться.

4. Ключом на «15» нужно затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работающем двигателе появляется повышенный шум, то, вероятно, неисправен роликовый подшипник.

6. Для проверки снимите ролик, а затем медленно, вращая его, проверьте, нет ли в нем люфта и заеданий.

7. При обнаружении люфта натяжного ролика, притормаживающего при свободном вращении или физического повреждения ролика заменить.

4 года назад

Добро пожаловать!
Ремень ГРМ важная часть ГРМ, благодаря ремню, собственно, и работает двигатель, на данный момент качество ремней разное и цена от него вообще не зависит, у многих хватает ремней грм по разному, но все же осмотр ремня периодически надо проводить и искать нет ли на нем трещин, следов что он качался, если мало внимания уделять ремню грм то всегда будешь уверен в твоей машине.

Внимание!
Замена ремня ГРМ дело непростое, особенно 16 клапанные автомобили, но все выполнимо и все возможно, особенно когда под рукой есть нужный инструмент, а для замены ремня понадобятся: отвертка, набор ключей , шестигранник «5» и помощник!

Резюме:

Где ремень ГРМ?
Чтобы грязь и влага не попала в ремень, а также в звездочки, он спрятан под защитной крышкой, которая есть в каждом автомобиле и которая закрывает от этой самой грязи систему ГРМ, эта крышка обычно на болтах или еще бывает с винтами, но с головкой под ключ, яркий пример автомобили семейства Самара и десятого семейства, с двигателем 2111 (Это 8 клапанный, 1,5 инжекторный двигатель), есть такие винты, кстати , хотим сразу предупредить, в этой статье ничего не будет про 8 клапанные двигатели, поэтому если вам нужно изучить принцип замены ремня на них, переходите к статье: «Замена ремня ГРМ на двигателе 2111 «, в котором все расписано.

Внимание!
Если будете менять ремень, сразу снимите кожух, он крепится на пяти болтах, но у них шестигранные головки, поэтому подобрал спец. ключ для этого (Шестигранник «5»), откручиваем болты и снимаем их (Расположение болтов указано стрелками на маленьком фото выше) а потом снимаем верхнюю крышку и чуть ниже будет еще одна (Нижняя ), она уже закреплена только на двух болтах, тоже их откручиваем и снимаем полностью с машины чтоб ничего не мешало!

Когда нужно менять ремень ГРМ?
60000 тыс.км хватит, если есть возможность, при желании можно чуть чаще, хуже от этого не будет, только если не брать подземный пояс, мы вообще делаем не рекомендую брать ремни на рынках, на базарах, в подвалах и подобных местах, берите только в автосалонах, в качественных автосалонах, где ремень будет в коробке, тогда он прослужит вам не малый срок и не сломается от малейших перегрузок.

Ремень все равно нужно менять, если на нем есть видимый износ, а именно: Надрывы на ремне, трещины, надрывы, все это может привести к тому, что ремень порвется в ближайшее время, такой ремень нужно быть заменены и как можно скорее, если пока нет возможности (Время), то не рекомендуем эксплуатировать автомобиль с таким повреждением ремня, потому что он срежет ремень где угодно и встанешь и не будешь знаете на сколько поможет (Если это случилось в сельской местности, если в городе ситуация намного лучше), ну а если вы все же хотите продолжать ездить, несмотря на повреждение ремня, то дадим пару советов:

1. Старайтесь как можно меньше крутить двигатель, так как от этого на ремень идут большие перегрузки и он со временем может порваться.

2. А так же попробуй переключать скорости чтобы двигатель входил в скорость автомобиля, чтобы такого не было, едешь на 4000 тыс об/мин и резко включаешь пониженную передачу и тут двигатель ревет, происходит торможение двигателем , и опять большая нагрузка на ремень ГРМ, который так же легко может порваться и дальше никуда не поедешь, так что набирай скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сначала нужно снять колесо, затем подкрылок (Все это нужно делать с правой стороны, по ходу движения автомобиля) и в конечном итоге шкив коленвала(Большой , малый трогать не надо), как это все сделать читайте в статье: «Замена сальника коленвала на ВАЗе», после операции на коленвале останется сидеть маленький шкив, он понадобится закрепить тем же большим болтом, которым крепился большой шкив, а затем придется выставить ГРМ по меткам, для этого вкручиваем большой болт на место, включаем нейтральную передачу, ставим машину на ручнике и поверните этот болт по часовой стрелке, если вы все сделаете правильно, то когда он будет полностью закручен (и вам нужно будет продолжать его крутить), шкив коленвала начнет крутиться, а значит все шкивы сдвинутся со своего места (из-за ремня ГРМ) и Вам нужно будет установить все шкивы по меткам, более подробно все метки (А их всего шесть, три на шестернях, две на задней крышке механизма и одна метка налита на корпус маслонасоса) показаны на фото ниже, они все должны совпадать друг с другом, до работы совпадать, и даже не переступать.

Внимание!
Если так случилось, что порвался ремень, то шкивы распредвалов вы так легко не сдвинете, в этом случае все равно нужно все сделать, нужно только провернуть шкивы распредвалов так же как и болты которые их крепят и при затягивании болтов крутите шкивы пока по меткам все четко)!

2) Теперь ослабьте натяжной и направляющий ролик, они ослабляются за счет гаек их крепления, после откручивания ролики проворачиваются (при необходимости крутите их вручную по мере необходимости) и ремень ГРМ можно снять со шкивов от все, после снятия проверить в каком состоянии ролики, при необходимости заменить эти ролики на новые.

Внимание!
Кратко о состоянии ролика, а именно какие они должны быть, в общем внутри роликов есть подшипники (Оба), они играют основную роль, но подшипники должны быть в хорошем состоянии, т.е. ролики должны вращаться свободно , без люфтов, у них не должно быть заеданий и шума в работе (Обычно шум появляется при работе двигателя, т. е. при вращении ремня, но бывает, что и при его вращении шум тоже слышен, такой ролик должен немедленно заменить)!

Установка:
1. Установку нового ремня начинаем снизу, если быть точнее он устанавливается вначале на шкив коленвала (Перед установкой обязательно проверьте, сходится ли шкив на метке, если надо сделать сходится) и так идет до верха, после шкива коленвала как вы уже поняли ремень на помпе снаружи садиться, потом изнутри входит под натяжной ролик, и правая его ветвь в это время проходит с внутренней стороны направляющего ролика, ремень надевается на верхние (распредвалы) только в самом конце и нужно постараться надеть его на оба вала, чтобы они не сошли с меток (Это обязательное ), для этого обычно используются инструменты, которые блокируют оба шкива и они не где не вращаются, но если их нет, то учитывайте некий факт, а именно, при снятии ремня шкив который идет на впуск под действие пружины повернется на один зуб по часовой стрелке , а шкив который идет на отжим, под действием тех пружин повернется на один зуб против часовой стрелки, ваши действия следующие, берем ключ для проворачивания шкива распредвала (Это обычный накидной ключ «на 17», можно использовать кривошип если он у вас есть в арсенале) и крутим с ним шкив который идет на впуск (он с диском, он еще указан на фото выше цифрой 7) до совмещения меток, затем выбрав провисание правой ветви, надейтесь наденьте ремень на шкив (см. фото 1) и самое главное следите чтобы шкив не перескакивал через зубья, затем осторожно дайте шкиву вернуться в исходное положение (он повернется примерно на один зуб вправо), затем сразу (тут уже намного больше удобно с помощником) тем же ключом поверните другой шкив (который идет на разблокировку) и установите его так, чтобы он стоял как другой шкив (один зуб справа отклонился от метки), когда это будет сделано, поставьте ремень ГРМ на его верхнюю часть (см. фото 2), при этом не должно быть провисания между шкивами распредвалов и убедитесь, что шкив не перескакивает, когда надеваете на него ремень, теперь поворачивая оба шкива, убедитесь, что натягивается правая ветвь (Во время проворачивания шкив коленвала должен стоять на месте) и полностью надеваем ремень ГРМ на все шкивы (см. фото 3), после чего проверяем, все ли метки совпадают, если все правильно, приступаем к регулировке ремня, осуществляется за счет натяжного ролика э., т.е. берется спец. ключ и он проворачивает ролик (см. фото 4), но чтобы его повернуть, необходимо немного ослабить болт крепления ролика, а после того, как ремень хорошо натянут, болт крепления ролика выкручивается до упора и проверяется правильность натяжения, понадобится бытовой для проверки безмена (для определения усилия) и штангенциркуль, после нахождения этих инструментов безмен нужно будет зацепить за ручку удлинителя торцевого ключа и нужно будет намотав ленту, когда инструмент готов, приступайте к проверке, для этого в средней части (см. фото 3) продавите ремень ГРМ через удлинитель с усилием 10 кгс и измерьте, на сколько прогнется ремень, его прогиб должно быть 5,4 мм, чтобы определить такой прогиб с точностью до миллиметра, понадобится штангенциркуль и отвертка, длина которой на шкивах надо будет, все очень подробно показано на фото 3, если прогиб не подходит в норм, потом отрегулировать ремень десять сион снова.

Внимание!
При работе с ремнем ГРМ желательно иметь спец. инструменты, которые будут блокировать оба верхних шкива распредвалов еще до того, как ремень будет снят, с ними установить ремень будет намного проще, так как его нужно будет просто надеть и никакого лишнего клейма (После одевания правая ветвь должна быть натянут и короткий участок между шкивами распредвалов, провисания быть не должно), кстати, если вам что-то не понятно, как правильно должен сидеть ремень, то вы в любой момент можете посмотреть схему, которую мы уже приводили ранее ( Она была в виде фотографии, на ней видно, как ремень должен быть правильно установлен)!

2. По окончании всех операций проверните коленвал на два полных оборота, когда будете делать последний оборот, убедитесь, что все метки сошлись, если все сошлось, то ремень установлен правильно и можно устанавливать оставшиеся детали на своих местах, при необходимости снимите и установите ремень на место.

Дополнительный видео ролик:
Чуть ниже размещен наглядный видео ролик, демонстрирующий процесс замены ремня ГРМ:

Бывший флагман российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км после последней замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра наш моторист добавил бы работы. В целом, мы рекомендуем всем покупателям проверять состояние ремня не реже одного раза в 5000 или раз в год. Но знать качество наших деталей лучше чаще. На этом двигателе при обрыве ремня гнут почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Пациент стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и виновник торжества.

Снимаем амортизатор и бачок ГУР, чтобы в дальнейшем не мешали.

Ослабляем болт на семнадцать, натяжной ролик сервисного ремня и снимаем последний. Полностью снять его не получится, потому что мешает опора двигателя. Если ремешок требует замены, придется откручивать подушку двигателя.

Снимите натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранником.

Снимаем.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт по часовой стрелке проворачиваем коленчатый вал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки левого выпускного распредвала. Метка на защитной крышке выделена красным цветом.

Аналогично для впускных клапанов распредвала… Он справа. Его шкив имеет внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимите шкив коленчатого вала. Застопорим коленвал с помощью друга. Садим его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнюю защитную крышку.

Видим, что метка на звездочках и прорезь на отливе крышки коленвала совпали.

Ослабляем семнадцать болтов натяжного и натяжного ролика и снимаем ремень ГРМ. Потом сами видео. Мы меняем их в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помните, что правый распределительный вал имеет шкив с внутренним кольцом для датчика фаз. Картинка должна выглядеть так.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта, удерживающие помпу. Они шестиугольные.

И вынимаем.

Насос для шестнадцатиклапанного двигателя немного отличается от обычного восьмиклапанного. Имеет небольшое ушко с резьбой для крепления защитного кожуха.

Смажьте прокладку тонким слоем герметика и установите насос на место. Затяните крепежные болты. Ставим на место защитный кожух. Проверяем, что бы он сидел на своем месте, иначе будет натирать ремень. Если все в порядке, скручиваем все, что держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если стрелок направления нет, установите так, чтобы надпись читалась слева направо.

Правая, она же нисходящая ветвь ремня должна быть в натяжении. Можно провернуть правый распредвал по часовой стрелке на несколько градусов, надеть ремень и провернуть обратно. Это растянет нисходящую ветвь. Натяжной ролик имеет два отверстия для специального ключа. Найти можно в любом автомагазине. Цена вопроса 60 рублей. Для натяжения ремня ГРМ вставьте специальный ключ и против часовой стрелки повернуть ролик. Так как по поводу натяжения ремня ГРМ много споров, напишем так: натянутый ремень не должен иметь провисание между распредвалами более 5 мм при нажиме и 7 мм на самой длинной ветви (специально экспериментировал). Помните: перетянутый ремень снижает срок службы помпы, а из-за недотянутого ремня можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все этикетки. Проворачиваем коленвал на два оборота и снова проверяем метки. Если поршень не встречается с клапанами и метки совпадают, то поздравляю. Затем ставим все на место в порядке, обратном снятию. Не забудьте затянуть болты. Подтягиваем ролик сервисного ремня тем же ключом, что и натяжитель ремня ГРМ. Залейте антифриз и заведите машину. Желаем ремню долгих лет службы, но периодически проверять его незабываемо, он все-таки сделан в России.

А что происходит при обрыве ремня на моторе 1.5 16 клапанов.

Теперь можно легко поменять ремень ГРМ на шестнадцати клапанном моторе, любимой десятке.

Видео замены ремня ГРМ на шестнадцатиклапанной десятке

Удачи на дорогах! Не гвоздь, не палка.

Марки ГРМ. установка меток ГРМ на примере двигателей ВАЗ 2110 , 2111 и 2112

Дорогие друзья, сегодня мы расскажем вам об основах установки меток времени на примере 16 клапанного двигателя ВАЗ. Не секрет, что правильно установлен теги времени являются гарантией корректной работы движка. Если теги отображаются некорректно, нормальная работа двигателя исключена. Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится иметь дело с хронометражем по временным меткам? Когда нужна замена ремня ГРМ для очередного ТО по регламенту, кроме того, вместе с ремнем в этом случае обязательно будут меняться и ролики. Также, если у нас есть «комнатный» насос. ремень ГРМ необходимо снять, так как он приводит в движение нашу «водяную помпу». Ну, если (в худшем случае). мы порвали ремень. Потом, если двигатель «залип», то это огромная проблема, поршень совпадает с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метка времени и где они применяются. Первый. метки на шкивах распредвалов, как впускных, так и выпускных:

Метки зажигания на форсунке. Замена ремня ГРМ на моторе 8кл.

Замена ролика ГРМ и выставление меток ГРМ На видео ваз 2110 8кл Наша группа в ВК: Инстаграм:.

Как быстро поставить метки грм на ваз 8кл

замена ГРМ 8 кл двигатель. Ролик натяжения ремня показан неправильно! Все в обратную сторону вам нужен натяг.

Они должны совпадать с метками на коленчатом валу, и существует несколько методов расчета этой метки … Снять ременный шкив генератора довольно сложно (не позволяет увидеть метку) и улица, чтобы увидеть выравнивание меток.

При таком совпадении дорожки поршня находятся в ВМТ

И наконец, третий вариант установки положений положения коленвала на маховике, их можно увидеть если посмотреть снять резиновую заглушку на коробке передач:

Вот варианты сравнения временных меток, предлагаем вашему вниманию пример двигателей 1.5 16V установленных на ВАЗ- 2110 , ВАЗ-2112 и ВАЗ-2111. Если у вас все еще есть какие-либо вопросы относительно отметки времени на вашем двигателе. задайте их на нашем форуме в соответствующем разделе.

Расположение меток ГРМ ВАЗ 2110 8 клапанов. Выбор производителя ремня ГРМ

Верхние шкивы не фиксировались, теперь непонятно как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может проще доверить все шкивы для обеспечения НМТ в 1 цилиндре? Если речь о 16 клапанах, то установку меток на ВАЗ-2112 знаю: эту операцию я проделывал на ГРМ 21124. Ну у меня мотор с объемом 1,5. Есть ли отличия?

Правильно выставляйте бирки тимбанов — иначе заглушите вентиль!

У двигателя ВАЗ-21124 есть особенность: как бы не крутили шкивы, его нет. ОТ Такие шутки не пройдут! Если положения шкивов неплохие, попробуйте надеть ремень и доверить механизму положение «NTC 1 и 4». А теперь всегда пользуйтесь инструкцией:

По идее на ВАЗ-2112 настройки меток осуществляются одинаково, о каком моторе речь не идет. Вот фото для двигателя 21120.

Как все выглядит в реальности и в инструкции

Не поленитесь найти смотровое окошко на КАТЕР КАРТЕР. Под штекером есть еще одна этикетка.

Последнее действие не является обязательным. А затем выполнить его, чтобы не переделывать всю работу «с нуля».

Дополнительная информация:

• Количество зубьев ремня между метками «верхних шкивов» — ровно 16;
• Метка на шкиве коленчатого вала иногда сколов — используйте контроль методом «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе объемом 1,6 все действия выполняются так же, как описано выше. Есть одно исключение — шкив привода генератора устанавливается по метке на корпусе (см. фото).

Шкив привода замедлителя, двигатель 21124

Однако, если этой этикетки нет, используйте проверенный метод: от корпуса ДПКВ отсчитывают 20 зубьев. Вместо 21-го должен быть «скип».

Шкивы ГРМ могут вращаться как угодно — поршни в любом случае не пойдут за клапанами. Сравните, как выглядят поршни двух разных моторов — станет понятно, о чем речь.

Два разных 16-клапанных

Для тех, кто не понял

Количество зубьев на шкиве коленвала — 21, на шкивах распредвала — 42. При прокручивании коленвала на 360 градусов распредвалы вращаться на 180. В целом полный цикл Работа двигателя состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно применить альтернативный метод настройки. Пусть метки распредвалов смотрят строго вниз. Затем следует оформить метку на шкиве коленчатого вала вверх (НМТ 1 и 4).

Если нет фиксирующего приспособления, его можно изготовить самостоятельно. Даже напоминание подходит (см фото).

Взяли и записали

Желаем успехов.

Проверить время на одном видео

4 года назад

Добро пожаловать!
Ремень ГРМ важная часть газораспределительного механизма, к вулту штук ремнем, по факту работает, на данный момент качество ремней разное и цена от этого не зависит, есть хватает ремней грм у многих по разному, но все же осмотр ремня Периодически надо сначала и посмотреть нет ли на нем трещин, следов от чего он дышал, если уделить ремню грм немного внимания, то можно всегда будете уверены в своем автомобиле.

Внимание!
Поменять ремень ГРМ не просто, особенно на 16 клапанных автомобилях Но все исполнимо и все возможно, особенно когда под рукой есть необходимый инструмент, а для замены ремня понадобится: отвертка, набор ключей, шестигранник» на 5″ и помощник!

Резюме:

Где ремень ГРМ?
Чтобы в ремень, а также в звездочки не попадала грязь и влага, он спрятан под защитной крышкой, которая есть в каждом автомобиле и которая закрывает саму систему ГРМ от этой грязи, эта крышка обычно монтируется на на болтах или иногда на саморезах, но с головкой под ключ, яркий пример самарского семейства и десятого семейства, с двигателями 2111 (это 8 клапанный, 1,5 инжекторный мотор), там что-то там винты, кстати, сразу хотим вас предупредить, в этой статье ничего про 8 клапанные двигатели не будет, так что если вам нужно изучить принцип замены ремня на них, переходите к статье: «Замена ремня ГРМ на двигателе 2111 «, в котором все расписано.

Внимание!
Если будете менять ремень, сразу снимите кожух, он крепится на пяти болтах, но они с шестигранными головками, поэтому беру в руки спец. Ключ для этого (шестигранник «на 5») Откручиваем болты и снимаем их (расположение болтов указано стрелочками на маленьком фото выше) а потом снимаем верхнюю крышку и чуть ниже будет еще одна (нижняя), она уже на двух болтах только закреплена, тоже их выворачиваешь и снимаешь полностью с машины чтоб ничего не мешало!

Когда следует менять ремень ГРМ?
60.000 тыс. км. Достаточно будет если есть возможность если есть желание, можно чуть чаще, хуже не будет, только если подземный пояс не достанет, лямки брать не рекомендуем на рынках, на базарах, в подвалах и подобных местах, берите только в автомагазинах, в качественных автомагазинах, где ремень будет в коробке, тогда он вам прослужит не малую жизнь и малейшие перегрузки не сломается.

Ремень все равно нужно менять, если на нем есть видимый износ, а именно: дырки на ремне, трещины, порваны, все это может привести к ремню в ближайшее время, такой ремень надо менять и как можно скорее по возможности, если нет возможности Время), то эксплуатировать машину с такими повреждениями ремня не рекомендуем, ибо порвется ремень где бы он ни был и будешь ждать и не знаешь чем поможет (если так получилось, если в городе ситуация намного лучше), ну а если вы хотите еще ездить, несмотря на повреждение ремня, то дадим пару советов:

1. Старайтесь выкручивать двигатель как можно ниже, т.к. на ремень большие перегрузки и он в итоге может порваться.

2. И попробуй переключать скорости чтоб двигатель входил в скорость машины чтобы не было такого, едешь на 4000тыс оборотов и включаешь резко пониженную передачу и тут движок ревет, двигатель торможение и еще раз торможение двигателем сильное Идет груз который тоже можно легко его сломать и потом никуда не съешь, так что набирай скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сначала снимаем колесо, потом усадку (все это нужно делать с правой стороны, по ходу движения автомобиля) и в итоге шкив коленвала (Большой, маленький делает трогать не надо) как все сделать читайте в статье: «Замена сальника коленвала на ВАЗ», после проделанной операции маленький шкив останется на коленвале, надо будет закрепить таким же большим болтом . Прикрепили большой шкив, а потом ставить газораспределительный механизм по меткам придется, для этого завернуть большой болт на свое место, включить нейтральную передачу, поставить машину на ручник и крутить этот болт по часовой стрелке, если не получится все правильно, когда он полностью почувствуется (а его нужно будет вывернуть), начнет крутиться шкив коленвала, в связи с чем шкивы сбегают с места (за зачет ремня ГРМ) и вам нужно будет ставим все шкивы по меткам, подробнее все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна метка налита на корпус маслонасоса) Показываю фото ниже, они все должны совпадать между собой, пока не совпадут с работой, даже не порвутся.

Внимание!
Если случилось что порвался ремень, то шкивы распредвалов уже не соприкасаются так просто, в этом случае надо все делать, так же и распредвалы нужно будет проверить (они все так же крутятся а именно надо будет точно так же взять ключ.Болты которые закреплены и накручены на болты,крутить шкивы до всех меток будет не понятно)!

2) Теперь ослабляем натяжной и направляющий ролик, они у них ослабляются за счет гаек их крепления, после ослабления, проворачивая ролики (при необходимости поворачиваете их рукой как надо) и ремень ГРМ можно снимать со шкивов у всех после снятия проверить В каком состоянии ролики, при необходимости произвести замену этих роликов на новые.

Внимание!
Коротко о состоянии ролика, и что от него требуется, в общем внутри роликов (оба) есть подшипники, они обслуживаются и работают, но подшипники должны быть в нормальном состоянии, т.е. ролики должны вращаться свободно, без люфтов у них не должно быть отелей и шума в работе (обычно шум проявляется при работе двигателя, т. е. при вращении роликового ремня, но бывает, что и при его вращении также слышен шум, такой фильм подлежит немедленной замена)!

Установка:
1. Установка нового ремня начинается снизу, если быть точнее, то он устанавливается в начале шкива коленвала (перед установкой обязательно проверьте шкив по метке, при необходимости , сделать так, чтобы он сошелся) и так по нарастающей идет к верху, после шкива коленвала как вы уже поняли ремень на помпе с наружной стороны садится, потом с внутренней заходит под натяжной ролик, и его правая ветвь в это время, проходит с внутренней стороны направляющего ролика, на верхних (распределительных валах) ремень одевается только в самый конец и на обоих валах нужно стараться его одевать, чтобы они не сошли с метки (это необходимо), для этого обычно используются приспособления, которые будут останавливать оба шкива и они точно не вращаются, а если их нет, то Учтите такой факт, а именно при снятом ремне шкив, идущий на впуск под действием t пружина будет проверяться на один зуб по часовой стрелке, а шкив который идет на выпуск, под действием этих пружин будет проверяться на один зуб против часовой стрелки, ваши действия , берем ключ чтобы провернуть шкив распредвала (это обычная откидной ключ «на 17», можно ручкой, если она есть в арсенале) и крутим их шкивом, который идет на впуск (он с диском, он еще на фото выше цифрой 7 указан) Перед следят за метками, затем выбрав проход нужной ветки, надеваете ремень на шкив (см. фото 1) и самое главное следите, чтобы шкив не прыгал на зубьях, после чего аккуратно отдаете шкив на Ваше исходное положение (будет проворачиваться на один зуб вправо), сразу же затем (здесь уже с помощником намного удобнее) поверните еще один шкив к этому же ключу (он идет на разблокировку) и установите его в таком таким образом, что он как другой шкив стоял ( На один зуб вправо t был отклонен от этикетки), когда это будет сделано, накиньте ремень ГРМ на его верхнюю часть (см. фото 2), при этом положения между шкивами распределительных валов не должны быть направлены на то, чтобы шкив не перескакивал при надетом ремне. его, теперь проворачивая оба шкива, добиться правильного натяжения ветвей (при проворачивании шкив коленвала должен стоять на месте) и полностью одеть ремень ГРМ на всех шкивах (см. фото 3), а затем проверить, все ли метки совпадают если все верно, приступайте к регулировке ремня, она осуществляется натяжным роликом. Спец принимает. Ключом и крутят ролик (см. фото 4), но чтобы его повернуть, болт крепления ролика должен быть ослаблен, а после того, как ремень хорошо натянется, болт, крепящий ролик хуже всего до упора и правильности его проверяется натяжение для проверки Шанса (чтобы усилие определить) и штангенциркуля, после нахождения этих инструментов плечо нужно будет закрепить крючком за рукояткой удлинителя торцевого ключа и взять его потребуется при инструмент будет готов, приступайте к проверке, для этого в средней части (см. фото 3) Через удлинитель вдавите ремень ГРМ с усилием в 10 кгс и измерьте, насколько ремень будет иметь прогиб 5,4 мм, для определения такой прогиб с точностью до миллиметра, вам понадобятся штангенциркуль и надеть мякоть на шкивы. Все очень подробно показано на фото 3. Там показано, если прогиб не будет заложен в норму, то регулировка натяжения ремня производится повторно.

Внимание!
При работе с ремнем ГРМ желательно наличие спец. Инструменты, которые укладывают оба верхних шкива распределительных валов еще до того, как ремень не будет вытягиваться, установить с ними ремень будет намного проще, так как его нужно будет просто надеть и никакой лишней мапараки (после одевания правая ветвь должен быть натянут и короткий участок между шкивами распредвалов, никаких пикантных быть не должно), кстати, если вам что-то непонятно в том, как правильно должен сидеть ремень, вы в любой момент можете посмотреть схему, которую мы уже давал ранее (в виде фото было, на нем изображено как ремень надо правильно установить)!

2. Когда все операции выполнены, прокрутите коленвал на два полных оборота, последний оборот, когда сделаете, смотрите, чтобы все метки сошлись, если все выходит, ремень установлен правильно и можно устанавливать остальные детали в свои места, при необходимости снимите и снова установите ремень.

Дополнительный видео ролик:
Наглядный ролик, в котором показан процесс замены ремня ГРМ, расположен чуть ниже:

Одной из важных операций Замена ремня ГРМ считается ТО ремня ВАЗ 2110. Его необходимо проводить своевременно, через каждые 50 тыс. км пробега. Этот интервал нельзя увеличивать, это может привести к серьезным последствиям.

Что потребуется для работы?

Самое малое, что может случиться, размер ремня увеличится от растяжения настолько, что будет давить шестерни на один, а то и на два уровня на зубья, при этом фазы газораспределения и двигатель будут работать с сильными перебоями. В худшем варианте дело может закончиться обрывом ремня и погнутыми клапанами. Дальше не будет периодического визуального осмотра технического состояния г-на узла, для этого нужно просто снять защитный пластиковый кожух. Наличие глубоких трещин на поверхности ремня говорит о том, что в скором времени можно ожидать неприятностей, причем в самый неподходящий момент, поэтому лучше сменить изделие. Необходимо осмотреть и перебрать ремень генератора ВАЗ 2110.

Рекомендации завода изготовителя с момента появления ремня ГРМ вместо цепи однозначны:

изделие лучше менять с натяжными роликами. ВАЗовская «десятка» комплектовалась двумя типами двигателей: 8- и 16-клапанными. В первом находится один натяжной ролик, во втором — натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее вполне можно произвести самостоятельно, имея необходимый минимум инструментов:

• набор насадных и роговых ключей;
крепление
• ;
отвертка
• ;
• специальный ключ для растяжки валика или круглых жучков с загнутыми концами;
домкрат
• ;
• тканевые перчатки;
• тряпка.

Перчатки Fissure лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автослесарь сначала не знает, как это происходит. Смотровой канал здесь не требуется, а вот снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем руля (ГУР), поэтому домкрат понадобится.

Описание разборки механизма

Разборка узла ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с 16-клапанным мотором необходимо снять некоторые дополнительные элементы. Поэтому описание процесса будет размещено именно для него с оговорками по 8-клапанному агрегату. В самом начале требуется снять защитный пластиковый кожух и для большего удобства снять корпус воздушного фильтра, убрать его в сторону. Внизу, напротив шкива коленчатого вала, установлен датчик. Нужно отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе он не нужен). Далее в обоих типах двигателей нужно вращать коленчатый вал, чтобы совместить все метки на заглушках шкивов и картере двигателя. Эту комбинацию проверяют совпадением метки и прорези на маховике, для этого следует вытащить резиновую заглушку из гнезда на коробке передач.

Аккуратно вращая коленчатый вал, совместите все имеющиеся метки на шкивах

Далее, чтобы разобрать механизм и снять ремень ГРМ, потребуется ослабить и снять ремень генератора со шкива. Выполняя эту нарядную операцию, последний следует внимательно осматривать. Не исключено, что он тоже в плачевном состоянии, и параллельно потребует еще и замены ремня генератора ВАЗ 2110. В автомобилях, оснащенных ГУР, это дополнительная операция, о которой будет рассказано ниже.

Следующим этапом ослабляем и откручиваем болт шкива, который надевается на ремень генератора ВАЗ десятого семейства. Для этого его подкладывают отверткой или небольшой опорой коленчатого вала и ослабляют болт накидным ключом, после чего можно снять сам шкив. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что позволит открутить и снять поддерживающий ролик.

Важно не потерять специальные шайбы, которые стоят под роликами (в двигателе 8V только одна). Разборка окончена, старый приводной ремень газораспределительного механизма можно снимать.

Первым делом надо еще раз проверить совпадение всех тегов и регулировок. Новый ремень ГРМ ВАЗ 2110 начинает изнашиваться на шкивах после установки и прикручивания новых роликов. Операцию начинают с нижнего шкива, на него надевают ремень, совмещая зубья, а затем под небольшой натяжкой и на двух верхних шкивах так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив). Придерживая ремешок в облегченном состоянии, специальный ключ с роликом перемещается к нему, обеспечивая натяжение ремня вместе с ним. Положение ролика фиксируется гайкой. Теперь ключом делаем два полных оборота коленчатого вала и снова проверяем совпадение меток на шкивах распредвала и маховике. Если метка на шкиве распредвала ушла в ту или иную сторону на пару миллиметров, допускается. Натяжка ремня окончательно проверяется, после чего можно собирать в обратном порядке и запускать двигатель, на этом замена ремня ГРМ на ВАЗ «десятке» завершена.

Несколько слов о ремне привода генератора. Часто имеет смысл менять и его вместе с приводом ГРМ, тем более, что цена этого консументатора невелика. Есть только нюансы разборки узла в том случае, когда автомобиль оснащен ГУР. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже другой, его длина составляет 1115 мм.

На автомобилях с гуром генератор не двигается, а натяжение обеспечивает специальный ролик, например в приводе газораспределительного механизма. Поэтому, чтобы поменять ремень ВАЗ десятого семейства с ГУРа, необходимо ослабить болт ролика, после чего натяжение уменьшится, и можно будет снять ремень со шкивов. Нюанс в том, что полностью вытащить его не получится, нужно открутить опору двигателя и приподнять домкратом сам агрегат. Это можно сделать, сняв правое переднее колесо. Только после этого можно будет полностью снять ремень привода генератора.

Новый товар таким же образом заправляется обратно и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и надевать ремень на шкивы не очень удобно и придется потратить некоторое время. Сборка производится в обратном порядке, в конце процесса с помощью ролика натягивают ремень.

Такие относительно простые процедуры вполне по силам выполнить любому автолюбителю самостоятельно, без привлечения специалистов.

Автомобиль ВАЗ 2110 пользуется серьезным спросом у отечественных покупателей. Это достаточно надежный, в меру мощный продукт Концерна АвтоВАЗ.

Причины обрыва ремня

Одной из частых проблем модели является выход из строя ремня ГРМ. Причины могут быть разные:

• Простой износ, вызванный длительной эксплуатацией автомобиля;
• Регулярные повышенные нагрузки, при которых двигатель должен работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Несмотря на причины проблемы, ее необходимо устранить.

Со временем растягивается настолько, что происходит скачок на зубьях шестерни на 1-2 ступени. Таким образом, нарушается фаза газораспределения, возникают перебои в работе двигателя. Но это лучший сценарий данной ситуации. Хуже всего, когда ремешок порвался, а клапана загнулись.

Помощь в выборе ремня и роликов ГРМ

От качества выбранных на замену роликов и ремней и ремней зависит надежность, экономичность и продолжительность работы двигателя.

Как показывают исследования, стоимость ремня колеблется в пределах 450 рублей, а ролики обойдутся вам минимум в 600 рублей.

Покупая запчасти, ориентируйтесь на мнения владельцев автомобиля ВАЗ 2110. Форумов много. Также проконсультируйтесь со специалистами на сто. Они смогут дать профессиональный совет или даже заказать для вас качественные комплектующие.

Опросы среди владельцев Творения АвтоВАЗа, а именно ВАЗ 2110, показали, что наиболее востребованными являются ремни продукции следующих фирм:

• Gates;
• Бош;
• Крафт;
• Силовая рукоятка;
• Дайко;
• КОНТИТЕХ.

Что касается роликов, то здесь лучше обратить внимание на такие марки:

• Gates;
• Силовая рукоятка;
• Дайко;
• Марел.

Конечно, выбор сугубо индивидуален и зависит от финансовых возможностей и доступного ассортимента отдельно взятого магазина. Но если в вашем городе нет необходимых элементов, их всегда можно заказать через интернет. В наше время это не проблема.

1. Ваша основная задача как автовладельца заключается в периодическом визуальном осмотре агрегата.
2. Помимо замены детали необходимо одновременно заменить натяжные ролики.
3. ВАЗ 2110 бывает с 8 и 16 клапанами. От этого зависит процесс замены. Таким образом, в 8-клапанном установлен один натяжной ролик, а в 16-клапанном опорно-натяжной.

Заменить ремень ГРМ на десятке не сложно. Не обязательно обращаться к специалистам. Вполне можно сделать своими руками.

Набор инструментов

Для выполнения работ по замене ремня ГРМ Вам потребуются:

• Набор ключей — выпавших и клаксона;
• Крепление;
• Набор отверток;
• Специальный ключ, которым растягивается ролик, или простые плоскогубцы с изогнутыми кольцами;
• Автомобильный домкрат;
• Ребра, защитные перчатки.

Многие игнорируют рекомендации по использованию перчаток. Особенно летом, когда жарко. Но они нужны для защиты от травм.

Потребность в смотровой яме отсутствует. Для снятия ремня ГРМ потребуется снять правое колесо, если ваша десятка оснащена гидравлической жидкостью. Так что без домкрата не обойтись.

Проверка состояния ремня

Для начала запомните, что проверять состояние ремня нужно раз в год или каждые 10-15 тыс. км пробега. Замена осуществляется через каждые 50 тысяч километров.

Для изучения состояния элемента выполните следующие действия:

• Снимите заглушку с передней защитной крышки ГРМ;
• Снимите ремень генератора, чтобы он не мешал;
• Открутите шесть болтов, которые снимут крышку;
• Откройте доступ к ремню и прочтите его.

Если вы заметили один из следующих моментов, обязательно приступайте к замене ремня:

• Элемент имеет выпуклости или порезы;
• Появились замученные нитки, следы жгута;
• Образовались сорняки, трещины или складки;
• Утечка масла.

Замена ремня

Замена ремня ГРМ должна быть описана отдельно, в зависимости от того, сколько клапанов на вашем ВАЗ 2110 — 8 или 16. Ремонт своими руками Узел на 8-клапанном двигателе считается более простым, хотя и с 16-клапанным серьезных проблем у вас быть не должно.

8-вентильный

Последовательность работ будет следующая:

1. Отсоедините аккумуляторную батарею, удалив минусовой провод;
2. Открутить болты кожуха защитного ремня;
3. Снимите эту защитную крышку;
4. Снять переднее колесо со стороны пассажира, заодно сняв брызговики и защиту моторного отсека;
5. Шкив генератора прокручиваем по часовой стрелке, чтобы метки на крышке и шкиве совпадали;
6. Снимите защитную заглушку с редуктора и в образовавшееся отверстие вставьте так, как совпали контрольные метки;
7. С помощью металлической отвертки или другого предмета нужно заблокировать маховик;
8. После этого можно открутить и снять шкив генератора;
9. Сделайте несколько оборотов, чтобы ослабить гайку, удерживающую ролик натяжителя вашего ремня;
10. Снимите старый ремень. Он вам больше не будет нужен, так что смело отправляйте его на свалку;
11. Пространство необходимо очистить, обезжирить. Для этого идеально подходит Белый дух;
12. После стирки все осушаем, используя сухую и чистую тряпку;
13. Установите новый ролик, ориентируясь по направлениям. Если они отсутствуют, то учитывают надпись. Он должен располагаться слева направо, то есть вы могли бы его легко прочитать без каких-либо проблем;
14. Чтобы натянуть ремень, переместите ролик против часовой стрелки;
15. Проверить правильность всех меток и степень натяжения ремня;
16. Степень сжатия следует проверять на холодном двигателе и при температуре воздуха в пределах 15-30 градусов Цельсия;
17. Включаем мотор и на рабочем блоке проверяем правильно ли все установили;
18. Если звук нормальный, то установка выполнена правильно;
19. Соберите удаленные предметы в обратном порядке.

16-клапанный

На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом замена на 16-клапаннике считается более сложной. Опытные мастера уверяют, что для качественного переключения ремня ГРМ достаточно приложить чуть больше усилий и внимания.

Следовательно, в этом случае работы необходимо выполнять следующим образом.

1. Снимите шесть гаек, удерживающих защитную крышку. Снимите защитную крышку.
2. Освободить датчик коленвала.
3. Найдите на шкиве участок, на котором нет зубьев. Он будет выполнять функцию направляющей для нахождения верхней мертвой точки.
4. Установите поршень от первого цилиндра таким образом, чтобы он находился в верхней мертвой точке.
5. Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
6. Далее ослабляем гайку, которая находится на ролике-натяжителе.
7. Снимите старый ремень, а также демонтируйте ролик натяжителя.
8. Освободившееся пространство очистить от грязи, масла, протереть сухой тряпкой.
9. Установите новый ремень, закрепите шкив болтами. Одновременно рекомендуется заменить сам ролик.
10. Убедитесь, что метки ремня и привода совпадают, точно так же, как метки ведущей шестерни GEM.
11. Натяжение ремня с помощью роликового натяжителя.
12. Проверка, эластичность после растяжения.
13. Сделайте два полных оборота коленчатого вала, чтобы проверить качество сборки.
14. Убедитесь, что метки совпадают, после чего шкив можно будет установить на место.
15. Включите двигатель, проверьте правильность установки, затем установите заднюю часть картера.

Видео по замене ремня ГРМ на ВАЗ 2110

Как видите, выполнить полную замену ремня ГРМ на автомобиле ВАЗ 2110 можно без посторонней помощи. Конечно, если нет опыта, нет времени или желания ремонтировать самостоятельно, обращайтесь на проверенные станции техобслуживания. Они выполнят замену быстро и качественно, но за их услуги придется платить.

Вопрос как заменить на ВАЗ 2110 8 клапанов ремень своими руками возникает постоянно, так как такая процедура на СТО стоит дорого. Следует знать, что деталь представляет собой изделие, основной задачей которого является передача вращения от коленчатого вала к раздатке. Кроме того, в системе задействован еще и водяной насос, который также входит в систему. Внутренняя поверхность ГТО снабжена зубчиками, шаг между которыми меняется в зависимости от разновидности модели автомобиля. Для обеспечения необходимого напряжения устройство снабжено системой натяжения в виде ролика.

Причина замены ремня ГРМ

Замена ремня ГРМ ВАЗ 2110 8 клапанов инжектор осуществляется после пробега автомобиля от 65 до 75 тыс. км. Иногда количество меняется. Это зависит от условий эксплуатации.

Причины, приводящие к необходимости замены:

• работа в условиях резких перепадов температур;
• наличие на изделии машинного масла, обладающего коррозионно-активным действием;
• проблемы в натяжном ролике;
• подал насос.
• продукты естественного износа;
• обеспечен выход из строя элемента ввиду повышенных нагрузок;
• механическое повреждение при ремонте;
• Брак при изготовлении.

Автомобиль ВАЗ не может допускать звеньев звеньев. Это становится причиной плохой работы системы газораспределения. Существует опасность обрыва ремня.

Часто возникает вопрос: как заменить клапана ремня ГРМ на ВАЗ 2110 8. Главное, такую ​​процедуру нужно производить своевременно, ведь при спешке клапан загибается. На этой модели производитель не закладывал на поверхности поршней специальные накладки, которые бы устранили эту проблему. Допускается изготовление их своими руками. Однако в такой работе необходимо иметь опыт, иначе происходит нарушение компрессии.

Список повреждений ремня ГРМ на ВАЗ 2110

Замена ремня ГРМ ВАЗ 2110 8 клапанов инжектор осуществляется своими руками:

1. В результате повышенного натяжения поверхность начинает трясти. Появляются пробелы.
2. Если изделие было слабо растянуто, это приводит к порезу на зуб. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется незамедлительно.
3. Зубья сильно изношены. Это тоже следствие плохой регулировки натяжения.
4. Поверхность изделия покрыта мелкими трещинами. Это происходит из-за его длительного перегрева или переохлаждения.
5. Иногда местом износа является пространство между зубьями. Это тоже результат плохого натяжения ремня.
6. Если двигатель постоянно вытекает из ремня, то изделие снимается. Затем нужно найти и устранить место протечки. Ремень ГРМ заменен на новый.
7. На ВАЗ 2110 8 клапанов ремень ГРМ меняется, если был перекос при допуске. Это наблюдается по его концевому износу.

При вождении автомобиля необходимо постоянно прислушиваться к шуму. Когда его отчетливо слышно в районе двигателя, значит, нужно остановиться и натянуть ремень.

В некоторых случаях зуб прыгает. Об этой проблеме подается сигнал от датчика. Требуется остановиться и провести следующую регулировку привода.

Выбор производителя ремня ГРМ

Зная, как заменить клапана ремня ГРМ на ВАЗ 2110 8, необходимо сделать более правильный его подбор. Размер ремня ГРМ ВАЗ 2110 8 клапанов выбирается при расчете количества зубьев. Их количество должно соответствовать числу 136. Ширина диска 25,4 мм.

К наиболее представительным фирмам относятся: Gates, Bosch,

Перед выбором товара проводится его визуальный осмотр на предмет брака. При этом проверяют наличие лысок натяжных роликов. При необходимости его следует заменить им. Также есть фирмы выпускающие качественную продукцию: Gates, Power

Производитель ремней	Номер в каталоге запчастей
Ремень ГРМ на ВАЗ 2110 (8 клапанов)
	Г1535
	1987949559
	LTB0112
	ЗРК1538.
	2112-1006040
	5539
	4428
	CT996.
	136CL254.
	CTP0996.
	КТ 996.
Натяжной ролик
АвтоВАЗ	21120-100612000

Визуальная проверка ремня

Перед заменой ремня ГРМ на ВАЗ 2110 8 клапанов необходимо произвести его осмотр. Проходит после пробега 15 тыс. км.

Для этого подготовьте инструменты:

Проверка осуществляется по следующим пунктам:

1. На передней защитной крышке ГРМ находится специальная заглушка, которая снимается.
2. Со шкива генератора снимается ремень. Это важно для удобства работы.
3. Крышка ГРМ держится на 6 болтах, которые нужно открутить.
4. Ремень открывается. Визуально проверяет.

Замена ремня ГРМ ВАЗ 2110 8 клапанов инжектор проводится в том случае, когда все дефекты хорошо видны.

Процесс снятия старого ремня

Чтобы понять, как поменять ремень ГРМ на ВАЗ 2110, необходимо изучить инструкцию.

Этапы процесса замены мягкого изделия:

1. От аккумулятора отключается провод, ведущий на массу.
2. Ремень генератора снят.
3. Поршень цилиндра №1 поднимается вверх. Обязательно снимите правое колесо впереди. Установка меток ГРМ ВАЗ 2110 8 клапанов происходит путем прокручивания коленчатого вала в направлении движения по часовой стрелке. Выполнено совмещение штампов шестерни распределительного вала со специальными усами, расположенными на задней крышке механизма газораспределения.
4. На шкиве привода генератора откручивается и снимается болт. Обязательным условием является стопка коленчатого вала. Для этого потребуется как минимум два человека. Один занимается удержанием коленчатого вала от возможного проворачивания. Другой, из картера сцепления, откручивает заглушку и отворачивает болт крепления шкива, который снимается. Сразу идет проверка совпадения риса на маховике и прорези картера.
5. Для ослабления гайки крепления гайки берется ключ на 17. С его помощью немного поворачивается ролик, чтобы уменьшить натяжение ремня.
6. Есть снятие хронометража хронометража.

Установка нового ремня

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих этапов:

9015 Имеется ролик фиксации. Сразу обращает на себя внимание расположение отверстий под ключ. Они направляются на внешнюю сторону.
1. Для проведения настройки ремня ГРМ ВАЗ 2110 8 клапанов необходимо надеть его на шкив коленчатого вала. Система охлаждающей жидкости и натяжного ролика превращается в такую ​​же систему. Важно понимать: как натянуть ремень ГРМ на ВАЗ 2110. Для проведения этой работы используется отвертка. Его необходимо установить между штифтами, которые вкручиваются в ролик. Рычаг осуществляется роликом против направления движения по часовой стрелке. Затем ремень натягивается на шкив.
2. Возвращается на место гайка натяжного ролика и болт шкива генератора.
