Двигатель ВАЗ 2110 инжектор 8 клапанов пришел на замену карбюраторному мотору, который изначально устанавливали на первые ВАЗ-2110. При этом сначала появился инжекторный 8-клапанник рабочим объемом 1.5 литра, но за тем рабочий объем двигателя увеличили до 1.6 литра.

Инжектор с 8-клапанами объемом 1.5 литра получил индекс двигателя ВАЗ-2111, более мощный агрегат объемом 1.6 литра (8-кл.) получил индекс ВАЗ-21114. В последнее время выпускаются модификации мотора 21114 их устанавливают практически на все сегодняшние модели Lada правда уже под другим индексом.

Сегодня расскажем об устройстве 8 клапанного инжектора ВАЗ-2110 а так же характеристиках этого силового агрегата. На нашей фотографии в начале статьи вы можете посмотреть как инжекторный двигатель «десятки» выглядит под капотом автомобиля.

Итак, как же устроен ВАЗ 2110 инжектор 8 клапанов? Во первых основное различие между карбюраторной версией двигателя и инжектором состоит в подаче топлива в камеру сгорания. Если в карбюраторном моторе горючая смесь засасывается в цилиндры под воздействием разрежения, которое создают поршни, то в инжекторном агрегате топлива впрыскивается под давлением. Именно из-за этого вся конструкция топливной системы инжектора и карбюраторной «десятки» различна.

Все начинается в бензобаке, где установлен электрический топливный насос, задача которого создать необходимое давление в рампе. Из рампы, топливо под давлением, через форсунки впрыскивается в камеру сгорания. Весь процесс впрыска регулируется электроникой, которая открывает и закрывает (посредством возвратной пружины) электромагнитные клапана форсунок, впрыскивая топливо в двигатель. Но электроника в ВАЗ 2110 инжектор 8 клапанов работает не сама по себе, а руководствуется сигналами датчиков давления в топливной системе, датчиков воздуха и положения дроссельной заслонки. В карбюраторной «десятке» ничего этого нет.

В связи с этим давайте поговорим о плюсах и минусах ВАЗ 2110 инжектор 8 клапанов. Из положительного можно отметить, что работа инжектора более стабильная, двигатель выдает больше мощности, крутящего момента, при этом расход топлива меньше, чем в карбюраторной версии. Но если карбюраторную ВАЗ 2110 можно ремонтировать практически голыми руками, то инжекторная версия требует диагностического оборудования, без которого выявить проблему бывает крайне сложно. Ведь если один из датчиков окажется неисправным, то ваш инжекторный двигатель может не завестись или работать с перебоями.

Далее подробные характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор

• Рабочий объем — 1499 см3
• Количество цилиндров — 4
• Количество клапанов — 8
• Диаметр цилиндра — 82 мм
• Ход поршня — 71 мм
• Мощность — 76 л.с. (56 кВт) при 5600 оборотах в минуту
• Крутящий момент — 115 Нм при 3800 оборотах в минуту
• Степень сжатия — 9.9
• Система питания — распределенный впрыск
• Разгон до 100 км/ч — 14 секунд
• Максимальная скорость — 167 километров в час
• Средний расход топлива — 7,2 литра

Двигатель ВАЗ 21114 1.

6 л. 8-клапанов инжектор

• Рабочий объем — 1596 см3
• Количество цилиндров — 4
• Количество клапанов — 8
• Диаметр цилиндра — 82 мм
• Ход поршня — 75.6 мм
• Мощность — 81.6 л.с. (60 кВт) при 5600 оборотах в минуту
• Крутящий момент — 115 Нм при 3800 оборотах в минуту
• Степень сжатия — 9.6
• Система питания — распределенный впрыск
• Разгон до 100 км/ч — 13.5 секунд
• Максимальная скорость — 170 километров в час
• Средний расход топлива — 7,6 литра

Устройство ГРМ ВАЗ 2110 инжектор 8 клапанов

Многих волнует вопрос гнет ли клапана на инжекторном двигателе ВАЗ 2110? Нет не гнет, 8-клапанный инжектор этой недоработкой не страдает. Но это не значит, что не стоит следить за ремнем ГРМ. Поскольку ослабление и последующее перескакивание ремня на некоторое количество зубцов приведет к неизбежным проблемам. Стоит обращать особое внимание, если на ремень попадает моторное масло, долго замасленный ремень не прослужит. Далее подробное изображение схема ГРМ 8-клапанного инжекторного двигателя «десятки». Смотрим фото далее.

При замене ремня ГРМ на ВАЗ-2110 необходимо четко совместить метки на шкиве распредвала и коленвала, без этого мотор нормально работать не будет. Еще один важный момент, при перемещении натяжного ролика к исходному состоянию метки смещаются, поскольку натяжение ремня меняется. Поэтому внимательно просмотрите, четко ли совмещены метки ГРМ, перед тем как надевать кожух закрывающий ремень ГРМ.

Профессиональная замена ремня ГРМ ВАЗ 2110



Для выполнения технических задач ремень ГРМ ВАЗ 2110 устанавливается на роликах моторных валов, которые придают ему энергию вращения для синхронизации работы газораспределительного механизма автомобиля.





Функции этого механизма достаточно широки, к ним относятся:



• подача воздушно-капельной смеси в цилиндры мотора;
• вывод отработанных продуктов сгорания этой смеси;
• регулировка работы клапанов в режиме открытия/закрытия. Это обеспечивает работу цилиндров силовой установки.





ГРМ ВАЗ 2110 постоянно необходимо тестировать на целостность структуры через 10-15 тыс. км пробега. Важно вовремя выявить дефекты этого изделия, такие, как трещины и заусеницы. Крайне необходимо проверять состояние степени натяжения ременной передачи, ведь прослабление ремня приведет к его обрыву, а за последующий ремонт придется выложить кругленькую сумму.



Плановая замена ремня ГРМ ВАЗ 2110 проводится через очередные 50 000 — 60 000 км эксплуатации транспортного средства. В линейке моторов «десятки» присутствуют агрегаты, как с 8, так и с 16 клапанами. Если проанализировать степень сложности ремонта по замене ременной передачи механизма газораспределения на этом автомобиле, то это резинотехническое изделие легче заменить на восьмиклапанном моторе, хотя ремень ГРМ ВАЗ 2110, цена которого на обоих типах силовых установок одинакова, имеет свои особенности демонтажа и монтажа и на 16–тиклапанном двигателе.





Вот как происходит в ВАЗ 2110 замена ГРМ на восьмиклапанном моторе без комплектации механизмом гидравлического усилителя рулевого колеса:

1. Освобождаем защитный фартук газораспределительного механизма, откручивая при этом гайки крепежа.
2. Демонтируем фронтальное колесо и защитные компоненты кузовного оперения с правой стороны. Ключом или головкой на 19 с воротком проворачиваем генераторный ременной шкив с движением по ходу часов.
3. Вращаем шкив, чтобы метки ГРМ на нем и на крышке достигли совмещенной позиции.
4. После совмещения контрольных рисок демонтируем предохранительную заглушку на КПП, в открывшемся окошке тестируем состояние меток, которые также должны быть совмещены.
5. Далее маховик подлежит блокировке способом установки любого металлического стержня в качестве стопора.
6. Для снятия шкива генератора используем ключ на 19.
7. С помощью ключа на 17 делаем крепеж ролика — натяжителя слабее и освобождаем ремень ГРМ ВАЗ 2110, бывший в эксплуатации. На этом процесс снятия старого ремня закончился.
8. Далее снимаем ролик, играющий роль натяжителя, и устанавливаем другое резинотехническое изделие.
9. Не забываем об установке под ролик ГРМ прокладочной шайбы.
10. Осуществляем натяжку новой детали, проверяя после этого метки ГРМ, которые должны быть недвижимы.
11. Сборочные работы производятся в обратном порядке.
12. Контролируем степень натяжения ременной передачи. На этом замена ремня ГРМ ВАЗ 2110 закончена.







Она проводится в следующей последовательности:

1. Освобождаем защитный фартук ременной передачи от крепежа с последующим его снятием.
2. Производим снятие декоративного колпачка датчика частоты вращения коленвала, после чего освобождаем болт из соединения с последующим демонтажом датчика.
3. Конструкционный пропил вместо расположения одного зубца на шкиве коленвала позволяет в этой точке фиксировать ВМТ. В процессе замены ремня ГРМ это место становится точкой блокировки коленчатого вала при изменении позиции крепежного болта шкива.
4. Совмещаем шкив с отверстием для датчика коленвала, в которое вставляем металлический стержень для фиксации при производстве операции по блокировке шкива, после чего его демонтируем.
5. Прослабляем старый ремень, освобождаем натяжитель от гайки крепления и снимаем ремень ГРМ, подлежащий замене.
6. Другое резинотехническое изделие устанавливаем, или проворачиванием ключом правого распредвала, или демонтажом ролика-натяжителя.
7. Устанавливаем болт крепления и совмещаем метки шестерни привода ременной передачи. При отсутствии риски на корпусе маслонасоса пользуемся метками маховика, после чего керним новую риску зубилом на его корпусной части.
8. Совмещаем риски на шкивах распредвалов, тестируем совмещение рисок шестерни привода ременной передачи, которые должны также составлять одну прямую линию.
9. Специальным ключом натяжителя регулируем степень натяжения ремня, а при его отсутствии это можно произвести с использованием 2 гвоздей и монтажки, или отвертки. Также натяжение можно сделать кухонной вилкой, удалив 2 зубца, находящихся посредине, а два боковых вдвое убавить по длине и сделать крючком. Необходимо также крепко завернуть крепеж ролика — натяжителя.
10. Делаем несколько полных круговых движений коленвала и тестируем все метки. Если наблюдается совмещение меток, шкив устанавливаем на свое место. В другом случае, проводим повторение пунктов с 6 по 9 номер.
11. Проводим действия по сборке разобранных деталей и устанавливаем все необходимые детали, в том числе датчик коленвала, и заводим автомобиль.



Важно: При свисте из силового отсека авто при начале движения автотранспортного средства необходимо сделать остановку, устранив неисправность. Свист является следствием слабой натяжки ременной передачи на шкиве генератора. Требуется провести затяжку, если изделие растянуто и провисает, заменить его новым.





Если приборная доска «десятки» мигает при движении, а при изменении положения акселератора происходит смена яркости подсветки, то ремень, идущий на генератор, необходимо натянуть.

Замена ремня ГРМ на ВАЗ 2110 (2112)

Содержание

• Инструменты и приспособления
• Подготовительные операции
• Пошаговая инструкция по замене ремня ГРМ
  • Установка верхней мертвой точки (ВМТ) Замена помпы
  • 6 90
• Установка нового ремня ГРМ

ВАЗ 2110 с пробегом немного в аварийном состоянии с 8 клапанным двигателем, замена ремня ГРМ, натяжного ролика и помпы. На одометре 150 тысяч километров, но, судя по состоянию, пару раз перекрутили. Последняя замена ремня ГРМ, по словам заказчика, была почти 50 тыс. км назад, сразу после покупки. Периодичность замены ремня ГРМ на 8-клапанных двигателях ВАЗ 2110 составляет 60 тысяч километров пробега или четыре года эксплуатации. Интервал замены может быть увеличен до 80 тысяч километров, при периодическом контроле состояния элементов газораспределительного механизма.

При обрыве ремня ГРМ ремень ГРМ восьмиклапанного двигателя ВАЗ 2110 не гнет клапана.

Инструменты и приспособления

Нам понадобятся накидные ключи и головки на 10, 13, 17, а также нужно купить ключ для ролика натяжителя ГРМ (стоит 60 рублей, продается в любом автомагазине).

Подготовительные операции

Обязательно дайте двигателю остыть.

Устанавливаем отбойники под задние колеса, снимаем переднее правое колесо и пластиковый подкрылок. Сливаем антифриз, слить его можно только из блока цилиндров, открутив сливную пробку возле стартера (головка на 13). Если охлаждающая жидкость подлежит замене, то нам необходимо слить ее из радиатора.

Пошаговая инструкция по замене ремня ГРМ

1. Не забудьте открыть капот.) 8 клапанный двигатель.
2. Ослабьте контргайку натяжителя генератора (поз. 13) и выверните регулировочный винт (поз. 10) до упора. Подводим генератор к блоку цилиндров и снимаем приводной ремень с генератора.
3. Снимаем пластиковый защитный кожух ремня ГРМ, открутив три болта (ключ на 10). Пластиковая распределительная крышка.

Установка верхней мертвой точки (ВМТ)

1. Проворачиваем коленчатый вал по часовой стрелке до совпадения меток на шкиве распредвала и загнутой кромки металлического кожуха. Товарный знак дистрибьютора.

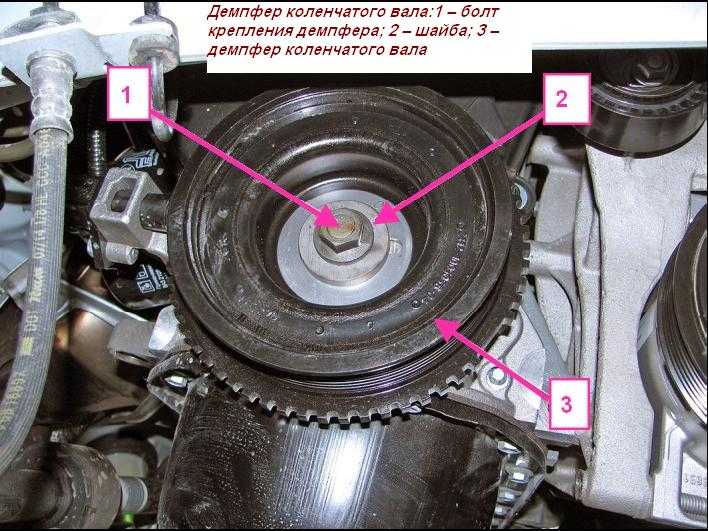

2. Снимаем шкив привода ремня генератора, открутив болт на 17, понадобится ручка с удлинителем и трубка в качестве рычага, так как болт должен быть хорошо затянут.
3. На зубчатом шкиве коленвала метка с отливом на масляном насосе тоже должна совпадать.

   Марка кривошипа.

4. Разбираем натяжной ролик вместе с ремнем ГРМ, отвернув гайку (головка на 17). Затем, отвернув болт на 17, снимаем шкив распредвала. Чтобы не потерять ключ, его можно зафиксировать изолентой. Распредвал и шкив коленвала подлежат замене. Дополнительный натяжной ролик.

Замена помпы

1. Снимаем металлическую защиту, откручиваем верхнюю гайку на 10 и три нижних винта, которые держат водяную помпу. Выньте старый водяной насос. Сборка насоса.
2. Перед установкой нового насоса смажьте его прокладку тонким слоем герметика. После установки насоса на место равномерно, в несколько проходов, затяните болты его крепления.

Установка нового ремня ГРМ

1. Куплен новый комплект ГРМ от Gates.
2. В комплект входит зубчатый ремень и натяжной ролик. Комплект ГРМ ВАЗ 2110.
3. Проверяем совпадение всех меток. Начинаем с установки ремня со шкива коленвала, затем надеваем его на шкив распредвала, помпу и натяжной шкив. Убеждаемся, что нисходящая ветвь ремня между шкивами натянута.
4. Натягиваем ремень ГРМ, поворачивая натяжной ролик против часовой стрелки. Оптимальным считается натяжение, если мы можем повернуть ремень на самом длинном участке максимум на 90 градусов силой двух пальцев.


   Мы также проверяем натяжение во время периодической проверки.

   Затяните натяжной ролик.

5. Все элементы устанавливаем в порядке, обратном разборке.
