Замена вентилятора и радиатора охлаждения на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вентилятор охлаждения двигателя – играет очень большую роль, так как он охлаждает радиатор который в свою очередь гоняет по системе охлаждающую жидкость и всё это в совокупности является системой охлаждения, но вентилятор бывает выходит из строя, а радиатор бывает пробивает камушками в связи с чем из него начинает вытекать охлаждающая жидкость и он подлежит своей замене.

Примечание!
Для замены обоих этих агрегатов, нужно будет запастись: Гаечными ключами, а так же воротком с накидными головками, кроме этого пригодиться небольшая ёмкость (Широкая она должна быть) в которую вы будете сливать охлаждающую жидкости из радиатора системы охлаждения, и ещё понадобиться отвёртка!

Краткое содержание:

• Замена вентилятора и радиатора охлаждения
• Дополнительный видео-ролик

Где находится радиатор и вентилятор охлаждения?
Оба данных агрегата расположены в передней части автомобиля, так просто увидеть их у вас не получиться, потому что они большие и поэтому вы сможете увидеть только части их, вот к примеру чтобы увидеть вентилятор вам достаточно будет заглянуть под телевизор автомобиля (Телевизор это его передняя часть на которой находятся фары, бампер и другие детали, крылья уже не относятся к нему) и вы увидите вентилятор благодаря которому и охлаждается двигатель у автомобиля (Для наглядности вентилятор указан красной стрелкой, а так же корпус воздушного фильтра был уже снят так как он очень мешает обзору), а для того чтобы увидеть сам радиатор вы так же можете заглянуть под этот же самый телевизор или через решётку радиатора посмотреть (Сквозь неё и радиатор будет виден).

Когда нужно менять радиатор и вентилятор охлаждения?
Радиатор как уже было сказано ранее нужно менять при появление на нём отверстия или отверстий, которые могут появиться из-за попадания в него камушка (Через решётку радиатора это происходит) или из-за сильного давления в системе охлаждения которое может появиться из-за неисправности клапана в крышке расширительного бачка или в крышке радиатора, при выходе из строя данных клапанов или только одного клапана давления в системе повышается, в связи с этим повышенное давление в расширительном бачке (Вышел из строя клапан крышки бачка) приведёте в конечном итоге к тому что бачок в прямом смысле этого слова взорвётся, что касается клапана сброса радиатора, он находиться всё на той же самой крышки (На крышке радиатора имеется ввиду) и при выходе из строя данного клапана давление в радиаторе начинает повышаться, в связи с этим из всех щелей радиатора начинает вытекать жидкость и радиатор в конечном итоге (Если очень долгое время ездить на повышенном давление) придёт в негодность.

Примечание!
Чтобы такого не было, раз в год или в два меняйте крышку у радиатора и крышку у расширительного бачка, покупайте данные вещи убедившись то что клапан работает и тогда в будущем у вас будет меньше проблем с этим! (О том как проверить работоспособность клапана крышки расширительного бачка, смотрите в ролике чуть ниже и всегда помните ту вещь, то что клапан должен держать давление в пределах 1,1 — 1,5 кгс/см2 и тогда крышка можно сказать исправна)

Ещё пару слов про радиатор, по сути его можно будет проверить есть ли в нём дыры или же нет, просто они как правило маленькие и заметить их бывает достаточно сложно, поэтому для того чтобы найти их применяют очень хитрый способ который заключается в следующем: Берётся радиатор и все патрубки которые от него идут и на которые одеваются шланги, закрываются заглушками (Чем угодно их можно закрыть, самое главное сделайте радиатор герметичным тем самым чтобы в него не попала вода) и после чего опускают в воду (В ванну проще всего), после того как радиатор окажется в воде придумайте как можно закачать в него воздух, после того как придумаете подайте в радиатор воздух под давлением 2 кгс/см2 (Можно компрессором это давление закачать в радиатора, а можно и обычным насосом постараться) и после этого вы сразу же увидите есть ли в радиаторе отверстия или же нет (Если есть то пузырьки воздуха выходить от туда будут), для наглядности как проверить радиатор на исправность посмотрите в видео-ролике который расположен чуть ниже:

Примечание!
Если отверстия небольшие то и покупать новый радиатор не имеет никакого смысла, потому что небольшие дырки можно закрыть к примеру при помощи специального вещества который продаётся в автомагазине и который нужно будет смещать с охлаждающей жидкостью, данное вещество забьётся в дырку и тем самым будет препятствовать прониканию жидкости через неё, так же не очень большое отверстие в радиаторе можно убрать при помощи пайки или же сварки, но уже большие отверстия убирать мы вам не рекомендуем, поэтому в этом случае лучше сходить в автомагазин и купить новый радиатор!

Снятие:
1) Перед тем как приступить к работе, нужно вам будет слить всю охлаждающую жидкость чтобы при отсоединение шлангов от радиатора охлаждения она не полилась, о том как это сделать вы можете прочесть в статье под названием: «Замена охлаждающей жидкости на ВАЗ».

(Кстати жидкость из блока цилиндров можно по сути не сливать, а слить только лишь из самого радиатора и всё, но в этом случае заливать новую жидкость после установки нового радиатора нужно будет только лишь той марки которая была залита ранее, так как при заливки другой марки и другого производителя происходит смесь которая может пагубно отразиться на двигателе вашего автомобиля)

Примечание!
Жидкость сливать да и вообще все работы с системой охлаждения нужно производить только лишь на холодном автомобиле, чтобы не обжечься об охлаждающую жидкость так как при нагревании двигателя и она очень сильно нагревается (Для примера, при прогретом двигателе температура жидкости может достигать 85-110 градусов)!

2) Теперь вам нужно будет снять корпус воздухофильтра потому что он большой и попросту не даст вам вынуть радиатор и вентилятор, о том как его снять читайте в статье: «Замена корпуса воздухофильтра на автомобиле».

Примечание!
После корпуса ещё и аккумуляторную батарею снимите, так как она тоже будет мешать снятию радиатора и вентилятора, о том как её снять читайте в статье: «Замена аккумулятора на ВАЗ»!

3) После того как жидкость будет слита посмотрите на все шланги которые подсоединяются к радиатору, данные шланги вам нужно будет отсоединить чтобы они не мешали (Всего три шланга подсоединяются к радиатору, два из этих шланга очень большие и один из них подсоединяется к верхнему а другой к нижнему патрубку, а третий шланг не является большим и выглядит очень миниатюрно по сравнению с другими, третий шланг называется пароотводящим шлангом и за счёт него в системе не образуется воздушная пробка), а отсоединить их проще простого, возьмите в руки для этого отвёртку и с её помощью ослабьте все хомуты которые удерживают шланги на патрубках и после этого просто их отсоедините.

4) Затем переходите к снятию вентилятора, он крепиться всего на пятью гайках для того чтобы их отвернуть нужно будет запастись воротком (Вместо воротка удлинитель можно взять) и накидной головкой, и при помощи них после этого отверните сперва две боковых гайки крепления радиатора (см. фото 2), а так же две верхних гайки (см. фото 3, одна из этих гаек кстати ещё и радиатор крепит) и одну последнюю нижнюю гайку (см. фото 4) и после чего вы можете беспрепятственно снимать вентилятор с автомобиля но только прежде чем начать снимать еще и колодку проводов которая идёт от вентилятора с разъёмом разъёдините о том как это сделать смотрите для наглядности на фото под цифрой 1.

5) Ну и в завершение понадобиться вам снять сам радиатор, для этого его просто наклоните назад (К двигателю имеется ввиду наклоните верхнюю часть радиатора) и после чего выньте его из подкапотного пространства и замените уже после этого на новый.

Примечание!

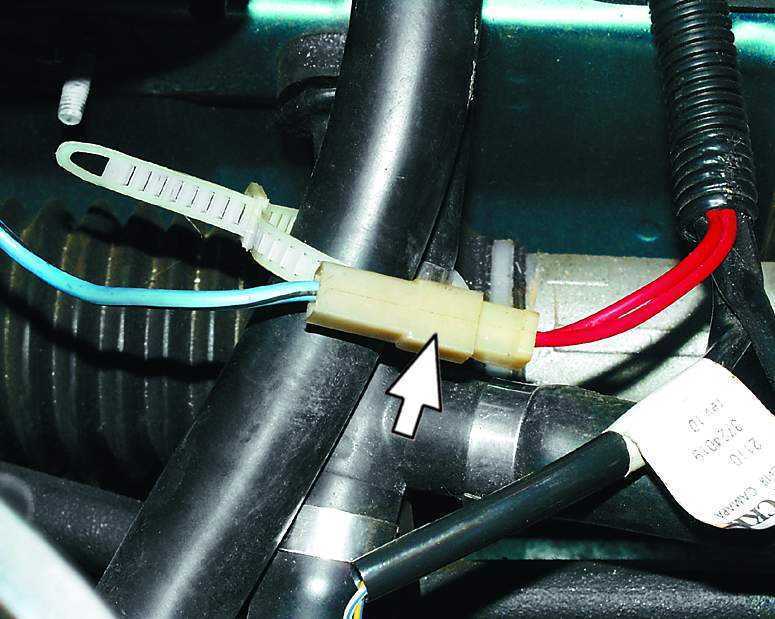

Если вам вдруг понадобиться разобрать вентилятор (К примеру вы крыльчатку с большим количеством лопастей поставить хотите, чтобы двигатель охлаждался лучше), тогда возьмите в руку вороток и наденьте на него торцевую головку, после этого полностью выверните три гайки которые крепят электродвигатель к кожуху (см.

фото 1) и после чего подденьте отвёрткой и выньте жгут с проводами который крепиться к кожуху (см. фото 2), и тем самым разъёдините между собой сам кожух и электродвигатель (см. фото 3), ну а после разъединения вы можете выкрутить центральную гайку которая крепит саму пластмассовую крыльчатку к электродвигателю (см. фото 4) и снять после этого крыльчатку с него и поменять её к примеру на новую, или сам электродвигатель заменить если он перестал работать и тем самым двигатель перестал охлаждать!

Установка:

Устанавливаются то все детали в обратном порядке снятию, но при установке есть кой какие нюансы, а именно на нижней часть радиатора есть две резиновые подушка, данными подушками когда будете ставить радиатор внимательно проследите чтобы он зашёл ими в отверстия поперечины и прочно на них стоял, кроме того когда будете в обратной последовательности производить сборку вентилятора, обратите своё внимание то что на самой крыльчатки есть паз (см. фото 1) а на электродвигателе присутствует небольшой штифт (см. фото 2), так вот этот самый паз должен при установке крыльчатки войти в этот самый штифт, поэтому внимательно проследите за этим.

Дополнительный видео-ролик:
Посмотрите видео ниже в котором рассказывается как заменять радиатор на автомобилях ВАЗ 2111, и вы уже наглядно будете представлять себе как это сделать и поймёте что ничего словного в этом по сути таки и нет.

Не выключается вентилятор охлаждения ВАЗ-2114: причины, видео

Многие автомобилисты сталкивались с тем, что вентилятор радиатора на ВАЗ-2114 переставал выключаться. Но, не все понимают, в чём именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.

Наоборот, если вентилятор не включается, мы уже писали.

Содержание

• 1 Диагностика работы вентилятора радиатора на видео
• 2 Устройство вентилятора на ВАЗ-2114
  • 2.1 Не выключается вентилятор: основные причины неисправности
  • 2.2 Методы устранения
    • 2.2.1 Замыкание проводки
    • 2.2.2 Реле включения вентилятора
    • 2.2.3 Датчик температуры охлаждающей жидкости
    • 2.2.4 ЭБУ
• 3 Выводы

Диагностика работы вентилятора радиатора на видео

Устройство вентилятора на ВАЗ-2114

4-ёх лопастной вентилятор охлаждения радиатора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.

Устройство вентилятора системы охлаждения

Детали радиатора и электровентилятора: 1– радиатор; 2 – пробка радиатора; 3 – электродвигатель; 4 – кожух; 5 – крыльчатка; 6 – резиновая подушка; 7 – сливная пробка

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения

Не выключается вентилятор: основные причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его из строя. Итак, рассмотрим, что же становится причиной не включения узла:

• Замыкание проводки.
• Реле.
• Датчик температуры (см. «Замена датчика температуры охлаждающей жидкости (ДТОЖ)«.
• ЭБУ.

Методы устранения

Наглядная схема подключения электровентилятора радиатора с кнопкой принудительного включения.

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис.

Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

Сплавка двух проводов

Зачастую, эффектом того, что вентилятор охлаждения не выключается становится сплавка проводов контактной группы.

Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.

Способом решения становится замена части проводов, с чем может справиться даже начинающий автомобилист. Можно заменить жгут проводов полностью или просто поменять сгоревшую часть провода и заизолировать ее при помощи изоленты.

Реле включения вентилятора

Монтажный блок, где расположены предохранители и реле. Но реле вентилятора находится в отдельном реле в салоне.

Расположение дополнительного блока реле в салоне автомобиля

Реле включения вентилятора в дополнительном монтажном блоке

Еще одной проблемой, может стать выход из строя реле управления включением электровентилятора, а точнее его замыкание внутри себя. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры охлаждающей жидкости

Оригинальный вид датчика ОЖ производства АвтоВАЗ

Выход из строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не выключаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Более критичные последствия будут, если и панель приборов не показывает температуру двигателя.

Выходом с ситуации становится – замена поврежденного элемента.

ЭБУ

Электронный блок управления двигателем

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не выключается электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Выводы

Вентилятор радиатора на ВАЗ-2114 служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры.

Выход его из строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить её.
