Если же педаль прожимается с трудом, то в узле присутствует дефект. Чтобы лишний раз не проводить разбор системы, рекомендуется проверить обратный клапан усилителя и вакуумный шланг – это элементы должны быть герметичны и не повреждены. Чаще всего встречаются следующие дефекты:

• Повреждение пружины.
• Обрыв шланга.
• Разрыв или трещина диафрагмы.

Как выполнить замену?

Замена проводится с помощью набора ключей и отверток. Вакуумный усилитель тормозов расположен под капотом, поэтому работу можно проводить в гараже или на воздухе. Проходит замена следующим образом:

Сначала нужно разобрать стенку моторного отделения ВАЗ 2110, затем снять жабо. Этот элемент крепится при помощи уплотнителя и обивки;

Важно! В демонтаже вакуумного усилителя тормозов самым неприятным моментом является откручивание четырех гаек в салоне. Чтобы добраться до них придется удалить несколько элементов торпедо.

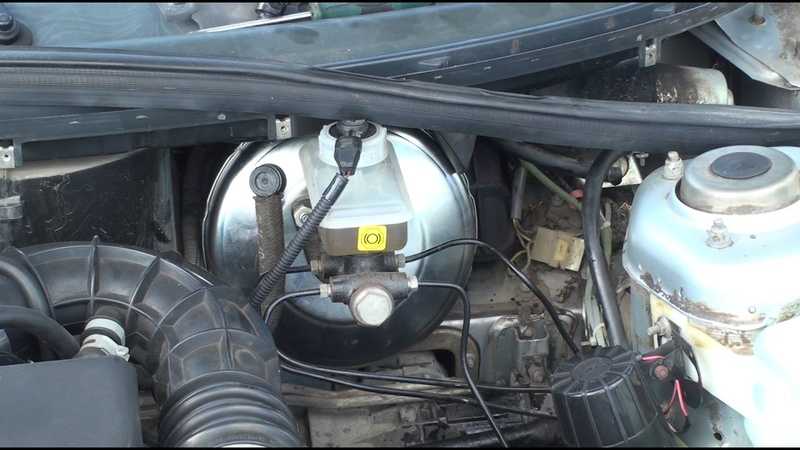

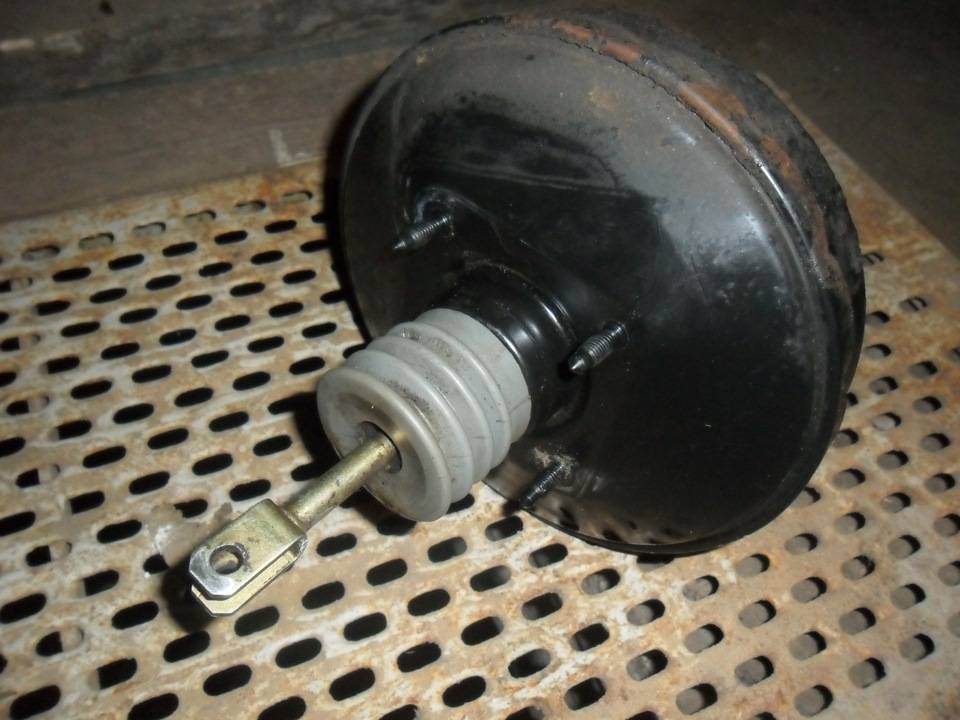

Вакуумный усилитель тормозов (ВУТ), в значительной мере снижает усилия на педаль, необходимые для остановки транспортного средства. Данное устройство, делает управление автомобилем наиболее комфортным и простым. Помимо функции усиления, вакуумный усилитель тормозов, обеспечивает безопасность участников движения. Именно поэтому при нарушении функции усилителя, необходимо своевременно приступить к проверке. На более ранних моделях авто, приходилось прикладывать значительные усилия, для того чтобы снизить скорость движения или полностью остановить автомобиль. Усилитель делает управление транспортным средством наиболее упрощенным и безопасным, вследствие чего, ВУТ получил широкое распространение в современном автомобилестроении.

Для чего необходимо осуществлять проверку усиления тормозной системы.
Оболочка вакуумного помощника разделяется на две части, специальной перегородкой. Через перегородку корпуса, проходит цилиндрический стержень тормоза. Данный элемент, передает усилие — действующее на педаль тормоза к тормозному цилиндру. Немаловажной функцией рассматриваемого механизма, является обеспечение безопасности водителя и участников движения. В этом и заключается основная важность своевременной проверки устройства. Неполадки усилителя, в редком случае неблагоприятно влияют на функцию всей системы остановки машины.

Но непредвиденное затруднение хода педали, может создать неблагоприятную ситуацию на дороге.
Неисправность не является критической для автолюбителя, но так просто вовремя проявить реакцию и добиться своевременной остановки транспортного средства. Во избежание непредвиденных обстоятельств, необходимо своевременно диагностировать и обслуживать систему усиления тормоза.

Основные признаки нарушения функции вакуумного усилителя тормозов.
Проверить исправность системы усиления, можно без дорогостоящего оборудования и специальных знаний. Для этого, необходимо приостановить работу двигателя и прокачать тормозную систему — нажав около пяти — семи раз на педаль остановки авто. После этого, необходимо запустить мотор автомобиля, оставив ногу на педали. При запуске движка, педаль должна немного податься вперед. В противном случае это свидетельствует о некоторый неисправностях в работе системы. При таких обстоятельствах, необходимо тщательно осмотреть все проводники и клапан системы, на предмет механических повреждений.
Если, работа усилителя начала сопровождаться посторонними звуками, то круг диагностируемых устройств несколько расширяется. Одним из наиболее распространенных участков повреждения, является основной проводник, соединяющий усилитель тормоза с коллектором мотора авто. В данном случае, необходимо провести визуальную диагностику элемента. Если шланг нарушил свою герметичность, он подлежит обязательной замене. Также в ходе диагностики, необходимо проверить состояние всех держателей и затянуть их, при необходимости.

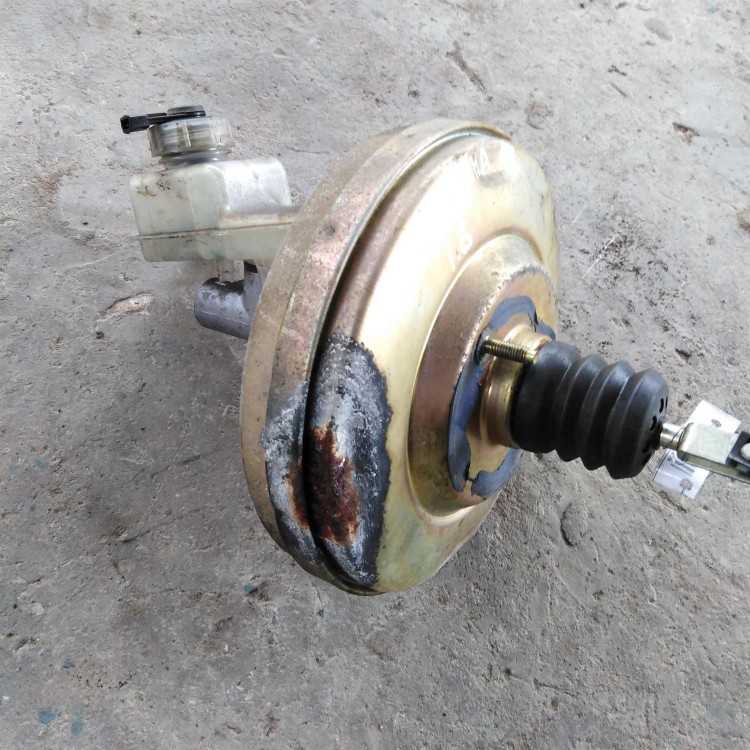

Помимо указанных поражений, причиной неисправности ВУТ, могут стать внутренние компоненты системы, в частности — клапан. В связи со сложными условиями эксплуатации, изнашиваются резиновые уплотнители системы. В связи с этим клапан становится более тяжелым в движении. Иногда, это приводит к частичному поражению гибкой перегородки.
В случае обнаружения данной неисправности, можно самостоятельно восстановить функцию ВУТ, при помощи ремонтного комплекта. Перед этим, необходимо убедиться в полной исправности самого усилителя. Нередко, неправильной работа системы усиления тормозов, может привести к нарушению функции одного из цилиндров мотора. Как правило, большинство автолюбителей, объясняют данную неполадку износом свечей зажигания, забывая о тормозном помощнике. В данном случае, проверка усилителя, осуществляется следующим способом:
Глушим шлаг ВУТ таким образом, чтобы через него не проходил воздух. Если, двигатель восстановил равномерность работы, причина ясна.
Таким образом, мы узнали — как проверить вакуумный усилитель тормозов.

проверка и регулировка тормозов на автомобилях ваз 2110 | ваз 2111 | ваз 2112

Проверка трубопроводов и соединений Для предупреждения внезапного отказа тормозной системы ваз 2110, ваз 2111, ваз 2112 тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее:
металлические трубопроводы не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить;
тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания;
на них не должны попадать минеральные масла и смазки, растворяющие резину;
сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие об их разрушении;
все скобы крепления трубопроводов должны быть целыми и хорошо закреплены;
ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки;
не допускается утечка жидкости из соединений главного цилиндра с бачком и трубопроводами, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации. При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525. Обнаруженные неисправности устраните, заменяя поврежденные детали новыми. Гибкие шланги, независимо от их состояния, заменяйте новыми после 125 тыс. км пробега или после пяти лет эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112, чтобы предупредить внезапные разрывы вследствие старения.

Проверка работоспособности вакуумного усилителя ваз 2110, ваз 2111, ваз 2112 Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В (см. рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, убедитесь в отсутствии заедания корпуса клапана. Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе ваз 2110, ваз 2111, ваз 2112, педаль тормоза после запуска двигателя должна «уйти вперед». Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя. рис. 6-2. Вакуумный усилитель:
1 — корпус вакуумного усилителя; 2 — чашка корпуса усилителя; 3 — шток; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — уплотнительное кольцо фланца главного цилиндр 7 — возвратная пружина диафрагмы; 8 — шпилька усилителя; 9 — фланец крепления наконечника; 10 — клапан; 11 — наконечник шланга; 12 — диафрагма; 13 — крышка корпуса усилителя; 14 — уплотнительный чехол; 15 — поршень; 16 — защитный чехол корпуса клапана; 17 — воздушный фильтр; 18 — толкатель; 19 — возвратная пружина толкателя; 20 — пружина клапана; 21 — клапан; 22 — втулка корпуса клапана; 23 — буфер штока; 24 — корпус клапана; А — вакуумная камера; В -атмосферная камера; С, D — каналы
Регулировка привода тормозов ваз 2110, ваз 2111, ваз 2112 Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6. рис. 6-11. Привод тормозов:
1 — главный цилиндр; 2 — бачок; 3 — вакуумный усилитель; 4 — кронштейн педали тормоза;
5 — буфер выключателя стоп-сигнала; 6 — гайка крепления стоп-сигнала;
7 — выключатель стоп-сигнале; 8 — педаль тормоза
ПРЕДУПРЕЖДЕНИЕ
Свободный ход педали тормоза регулируйте при неработающем двигателе автомобиля ваз 2110, ваз 2111, ваз 2112. Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 21 (см. рис. 6-2), прижимаясь к корпусу 24, разобщает полости А и В, что открывает доступ воздуха в камеру В, и происходит неполное растормаживание колес при отпущенной педали.

Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом, завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы ваз 2110, ваз 2111, ваз 2112 Если стояночная тормозная система не удерживает автомобиль ваз 2110 — 2112 на уклоне 25% при перемещении рычага на 2-8 зубца сектора, отрегулируйте систему в следующем порядке: ослабьте контргайку 7 (см. рис. 6-9) натяжного устройства и, завертывая регулировочную гайку 6. натяните трос; проверьте полный ход рычага 2, который должен быть 2-4 зуба по сектору, затем затяните контргайку. Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2. рис. 6-9. Привод стояночной тормозной системы:
1 — кнопка фиксации рычага; 2 — рычаг привода стояночного тормоза; 3 — защитный чехол;
4 — тяга; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — оболочка троса
Проверка работоспособности регулятора давления на автомобилях семейства ваз 2110

• Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей

Как работают присадки для двигателя марки

Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?

Порядок действий по бумажной волоките.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

Для чего нужна регулировка клапанов на двигателе

Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238

Точная регулировка клапанов на дизельных ЯМЗ 238:

Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»

Конструкция и процедура замены стеклоподъемника

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона

Рекомендации по замене радиатора салонной печки

Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ

Какие базовые нормы топлива предлагает Минтранс

Заводской и действительный расход горючего на Lada Priora, причины перерасхода Заводской и действительный расход горючего на Lada Priora, причины перерасхода

Заявленный и измеренный расход топлива на

Короче тормозной путь — безопаснее езда.

Российские дороги имеют дурную славу во всем мире. Конечно, авария может произойти в любой стране, но качество дорожного покрытия, а точнее, его отсутствие, создает дополнительную опасность для водителей и пешеходов. Потому тормоза должны быть в порядке в любом случае, а если еще учесть и габариты таких автомобилей как ВАЗ, этот аспект нужно контролировать очень тщательно.

Одним из способов улучшить сцепление с дорогой, сократить тормозной путь, а, значит, обезопасить себя и окружающих, является вакуумный усилитель тормозов ваз 2110. В нашей статье мы подробно рассмотрим это устройство.

Что это, зачем, как работает

ВУТ для ВАЗов – это устройство, которое отвечает за торможение автомобиля. За счет разряжения оно способствует созданию дополнительного усилия на педали тормоза. Таким образом, оно упрощает работу системы торможения – машина изнашивается меньше, останавливается быстрее, водителю нужно прикладывать меньше усилий за рулем.

Но не все так просто. На машинах Ваз 2110 усилители торможения влияют на работу двигателя, потому к их исправности нужно прислушиваться, присматриваться куда больше, чем к «барахлению» других деталей. На холостом ходу впрыск на данном автомобиле равен на 3-4,5 миллисекунды от 7 до 12 кг воздуха. При малейшем нарушении соотношения смеси (воздух, топливо и испарения) двигатель перестанет работать равномерно, начнет троить. Появятся пропуски по цилиндрам, из-за чего из строя могут выйти уже свечи, повысится коэффициент износа, что, в свою очередь, увеличит расход топлива и денежные затраты на содержание машины. И все эти проблемы – от подсоса воздуха неисправным вакуумным усилителем тормозов ваз 2110 .

На автомобилях серии Ваз 2110 применяется тормозная система на основе диагонального разделения контуров. Работает она по следующей схеме:

• Первый гидропривод контуром обеспечивает эффективную работу левого переднего и правого заднего колеса;
• Второй тормозной контур отвечает за работу правого переднего и левого заднего колес.

Таким образом, если один из контуров откажет (даже во время движения по трассе), второй справится с безопасной остановкой – автомобиль не будет крутить, что существенно снижает опасность повреждения как самого транспорта, так и пассажиров, находящихся в нем.

Как проверить вакуумный усилитель тормозов для ваз 2110 на работоспособность

Чтобы обезопасить себя от возможных эксцессов на дороге, нужно регулярно проверять усилители торможения на предмет неисправностей. Делается это очень просто:

1. Выключаем двигатель.
2. Нажимаем несколько раз на педаль тормоза (это нужно для проверки на одинаковость давления в полостях). Если все в порядке, корпус самого клапана заедать не должен.
3. Все еще удерживая ногу на педали, включаем двигатель. Если вакуумные усилители тормозов исправны на нашем ваз 2110, то педаль подастся вперед вместе с ногой.

Если же этого не происходит, удостоверьтесь, что причина именно в нем (проблема может быть еще с креплением наконечников шлангов, неудовлетворительное состояние фланца наконечника, который, кстати, тоже может отходить). Также педаль может плохо поддаваться из-за плохого соединения штуцера впускной трубы на двигателе со шлангом и наконечником. Все эти показатели негативно сказываются на работе усилителей и их эффективности.

Как отрегулировать тормозную систему на Ваз 2110

По идее, стояночная система должна быть в состоянии удерживать Ваз 2110 при наклоне поверхности до 25%. Если она не справляется, не спешите в автомастерскую, где придется выкладывать круглую сумму – первую помощь своей машине вы сможете оказать и сами:

1. Контргайку натяжного устройства нужно ослабить.
2. Затем натягиваем трос.
3. Проверяем полный ход рычага (он должен составлять 2-4 зубчика по сектору).
4. Затягиваем контргайку потуже.
5. Для перестраховки выполняем несколько торможений, проверяя при этом, не изменился ли ход рычага.

Вот таким нехитрым способом можно проверить, насколько хорошо вакуумный усилитель тормозов справляется на Ваз 2110.

Колеса при этом должны вращаться без усилия, при полностью опущенном рычаге.

Устройство и регулировка тормозной системы Ваз 2110, Ваз 2111, Ваз 2112 своими руками

Регулировка тормозной системы Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка вакуумного усилителя и педального узла Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Снимаем обивку моторного отсека, облицовку и накладки ветрового окна ваз 2110 (см. Снятие облицовки и накладки ветрового окна). Чтобы воздух не попал в гидросистему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

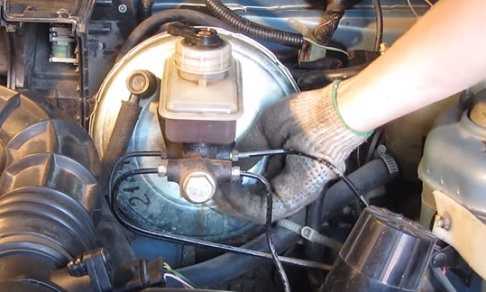

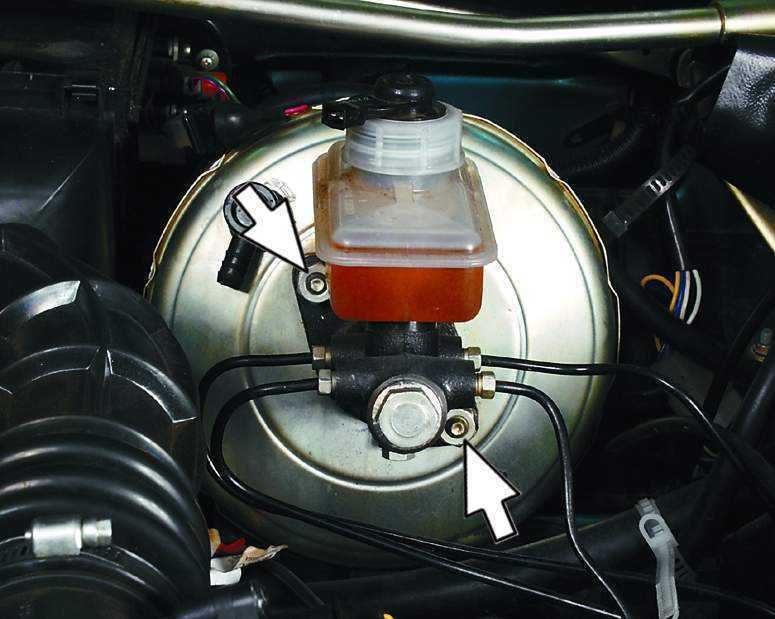

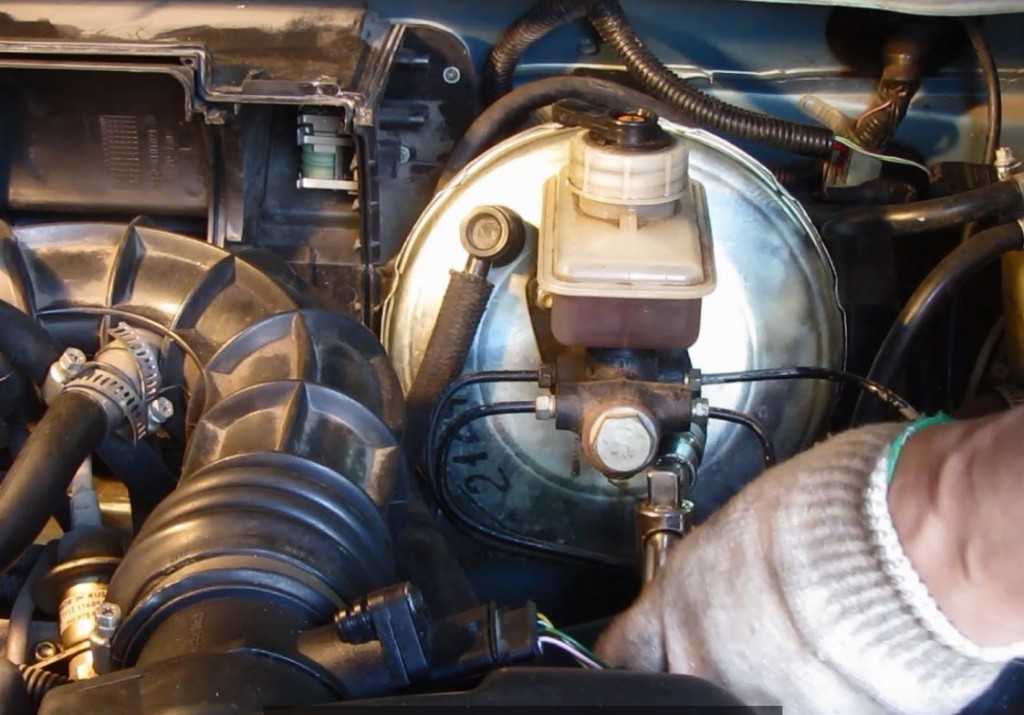

Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

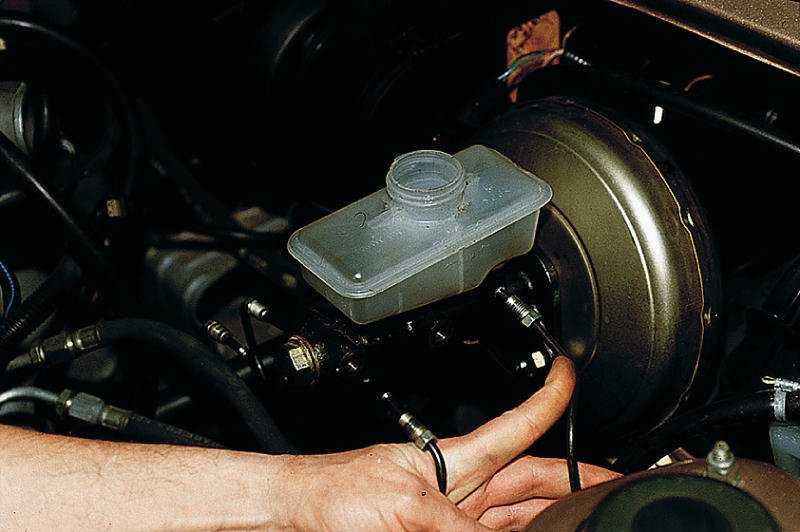

Снимаем главный цилиндр ваз 2111 со шпилек и отводим вперед, осторожно изгибая тормозные трубки.

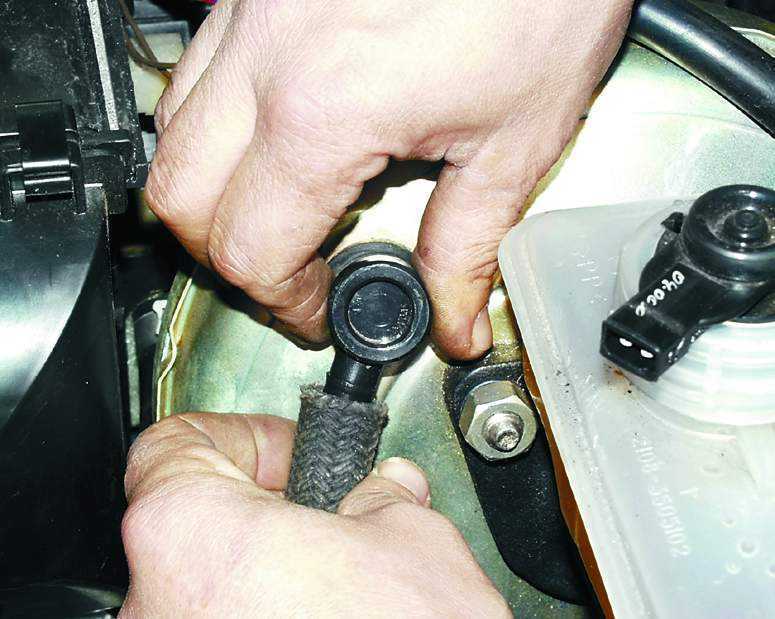

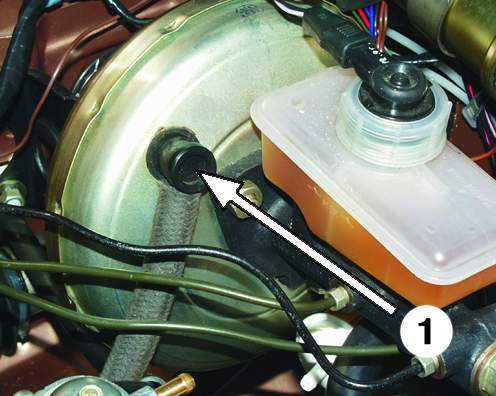

Отсоединяем шланг от штуцера усилителя.

В салоне отсоединяем провода от выключателя стоп-сигнала.

Ключом «на 13» отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Для наглядности рулевая колонка снята.

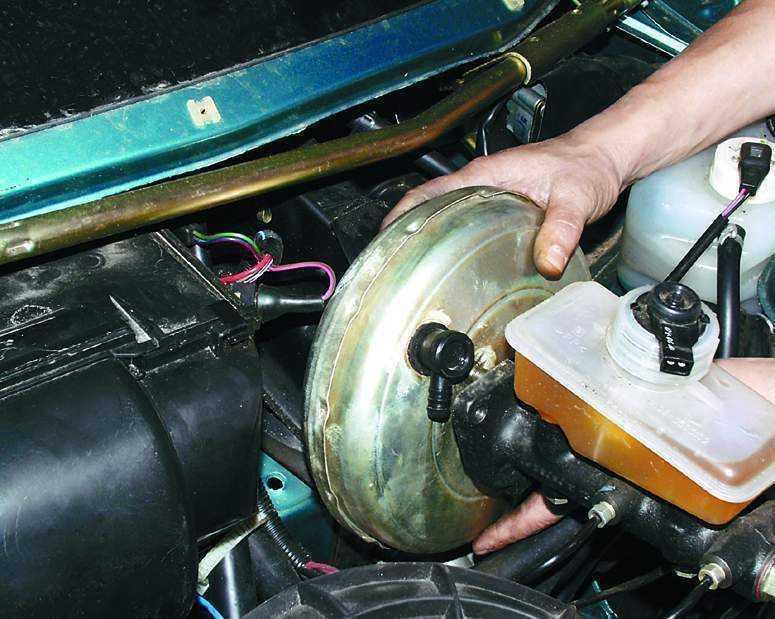

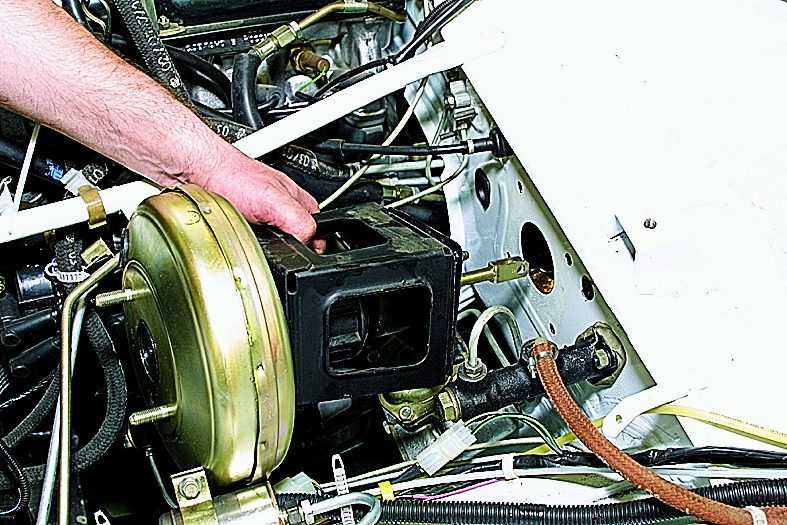

Вынимаем вакуумный усилитель в сборе с кронштейном и тормозной педалью ваз 2112.

Для снятия выключателя стоп-сигнала двумя ключами «на 17» отворачиваем контргайку.

Ключом «на 17» отворачиваем буфер выключателя стоп-сигнала.

Выключатель и буфер стоп-сигнала

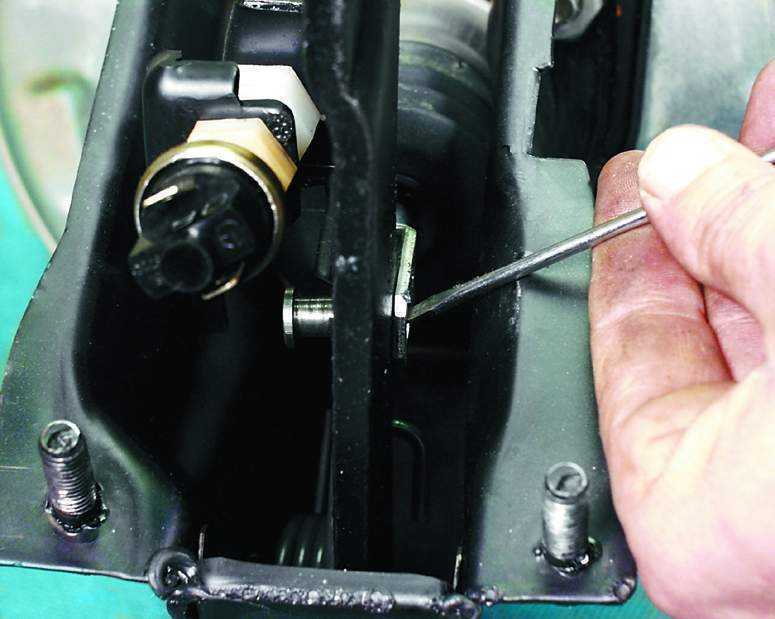

Отверткой снимаем стопорную скобу ваз 2110 пальца толкателя…

…и вынимаем палец.

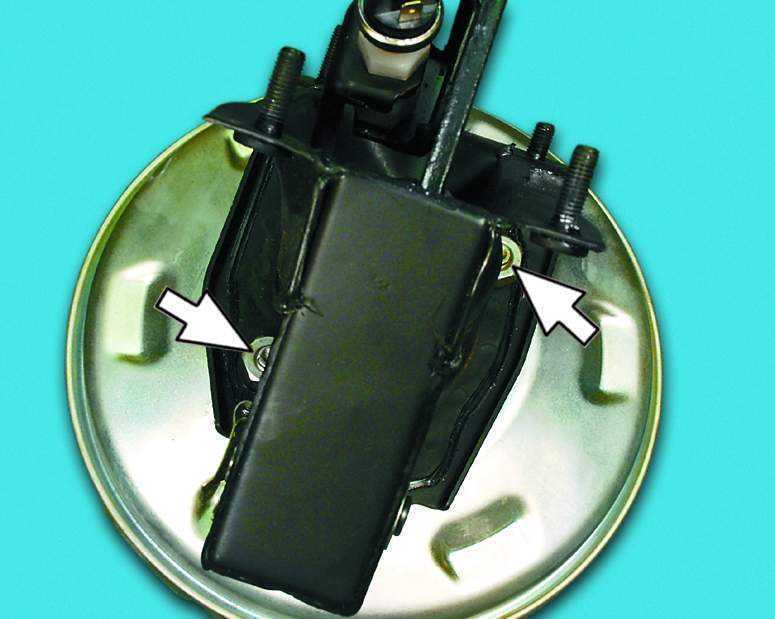

Ключом «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель ваз 2112.

Сборку производим в обратной последовательности.

При неработающем двигателе свободный ход педали тормоза ваз 2111 должен быть равен 3-5 мм.
Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали ваз 2110 при свободном ходе педали тормоза 3-5 мм.
В этом положении затягиваем гайку крепления выключателя стоп-сигнала.

пошаговая инструкция своими руками, устройство, принцип работы, как снять, рекомендации

Автомобили ВАЗ 2110 комплектуются гидравлическими тормозами с вакуумным усилителем. Он необходим для увеличения степени воздействия, оказываемого водителем на рычаг управления тормозами. При выходе из строя деталей вакуумного усилителя ВАЗ 2110 требуется его замена. Владелец автомобиля может справиться с задачей самостоятельно, не обращаясь на станцию технического обслуживания. Для этого потребуются базовые технические знания и стандартный набор инструментов.

Содержание

1. Устройство и принцип работы ВУТ
2. Если неисправен вакуумный усилитель ВАЗ 2110: признаки
3. Как снять вакуумный усилитель ВАЗ 2110: замена ВУТ
4. Рекомендации

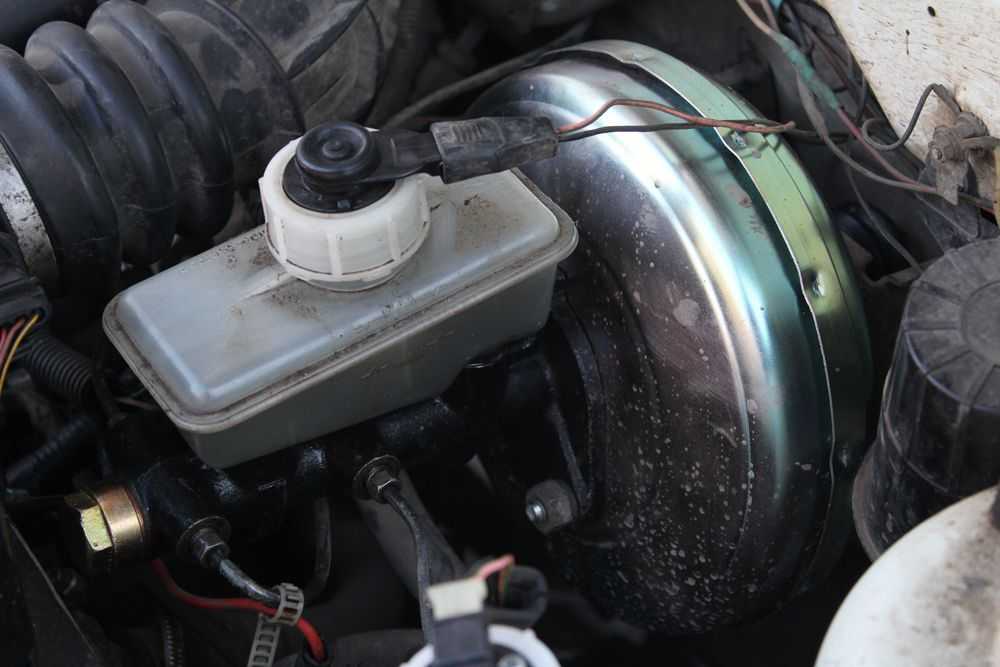

Устройство и принцип работы ВУТ

Усилитель тормозов ВАЗ 2110 увеличивает степень нажатия на плунжер тормозного цилиндра. Узел состоит из нескольких деталей:

1. Корпус. Выполнен из двух частей. Имеет кронштейны для крепления к кузову транспортного средства и монтажа главного тормозного цилиндра. При соединении деталей корпуса образуется герметичный шов.
2. Эластичная мембрана. Необходима для воздействия вакуума на рабочий шток.
3. Пружина. Служит для возврата детали в исходное положение.
4. Клапан. Используется для соединения рабочей камеры с атмосферой.
5. Шток и толкатель.

При работе двигателя внутреннего сгорания ВАЗ 2110 во впускном коллекторе образуется разрежение. Это обусловлено движением поршней к нижней мертвой точке при открытых впускных клапанах.

Конструкция вакуумного усилителя тормозов ВАЗ 2110 предусматривает наличие двух полостей, разделенных между собой эластичной мембраной. Одна из них соединена с впускным коллектором двигателя гибким шлангом.

При работе силовой установки давление в обеих полостях одинаково. Смещению мембраны препятствует пружина. При воздействии на рычаг управления тормозной системой (педаль) открывается клапан, сообщающий вторую полость с атмосферой.

Под действием разрежения мембрана смещается. Увлекая за собой шток, диафрагма надавливает на поршень главного цилиндра. Скорость срабатывания и интенсивность воздействия зависит от степени нажатия на педаль.

После того, как водитель отпускает педаль, давление в обеих полостях становится равным. Пружина возвращает эластичную мембрану в обратном направлении. Прижим колодок в тормозных механизмах прекращается.

Если неисправен вакуумный усилитель ВАЗ 2110: признаки

Выход из строя узла приводит к ухудшению работоспособности тормозной системы и требует замены комплектующих. Существует несколько неисправностей усилителя тормозов:

1. Нарушение целостности штуцера, необходимого для подключения узла к впускному коллектору двигателя. Поломка возникает в результате механического воздействия на деталь. Признак неисправности – это шипение из подкапотного пространства. Силовая установка работает неустойчиво. Это обусловлено тем, что нарушена герметичность впускного коллектора.
2. Разрыв мембраны. Неисправность возникает при естественном износе детали или попадании на нее тормозной жидкости. Водитель может определить поломку по некорректной работе тормозной системы. Педаль нажимается с большим усилием. Тормозной путь ВАЗ 2110 увеличивается.
3. Нарушение работоспособности клапана. Если полость сообщается с атмосферой не вовремя, узел будет работать некорректно. Такая неисправность характеризуется неправильным реагированием системы на воздействие рычага управления.
4. Порыв шланга. Трещина в трубопроводе приводит к недостаточному разрежению в полости. Водителю потребуется прилагать больше сил при нажатии на педаль.

Чтобы проверить работоспособность вакуумного усилителя тормозов ВАЗ 2110, глушат мотор и несколько раз прокачивают рычаг управления. Нажимают на педаль и запускают ДВС. При нарушении в работе узла педаль останется неподвижной, а если механизм исправен, рычаг управления сместится вниз. Это обусловлено возникновением разрежения в полости.

Как снять вакуумный усилитель ВАЗ 2110: замена ВУТ

Для замены не требуется использовать смотровую яму или эстакаду. Автомобиль устанавливают на передачу, чтобы исключить самопроизвольное прокатывание. Перед началом работы подготавливаются необходимые инструменты. Для замены потребуются гаечные ключи, отвертки и новый хомут для установки на шланг.

Вакуумный усилитель тормозов ВАЗ 2110 необходимо демонтировать в следующей последовательности:

1. Отключить из цепи питания аккумуляторную батарею. Замена вакуумного усилителя тормозов подразумевает отсоединение проводов электрооборудования. Чтобы избежать возникновения короткого замыкания, необходимо обесточить систему.
2. Открутить крепежные элементы шумоизоляционной панели, расположенной на перегородке, разделяющей салон и моторный отсек.
3. Демонтировать звукоизоляционную панель.
4. Отключить штекер от выключателя стоп-сигналов. Демонтаж усилителя предусматривает изъятие кронштейна вместе с педалью управления в моторный отсек.

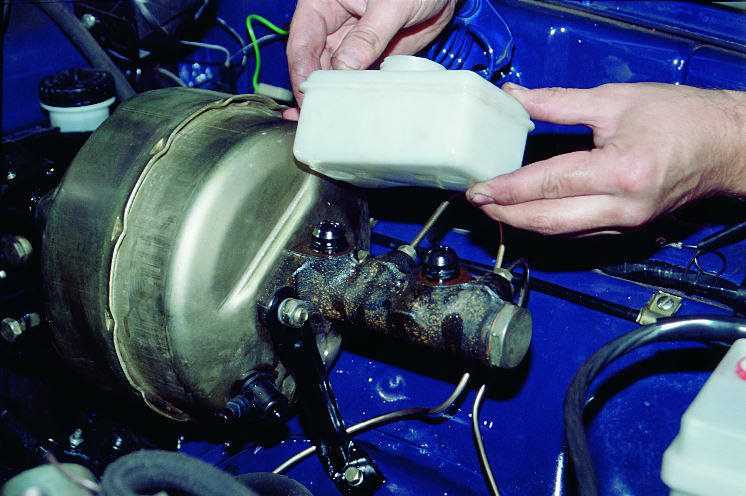

5. Демонтировать расширитель. Отсоединять патрубки подключения нет необходимости. Достаточно отсоединить крепеж емкости и убрать ее в сторону.
6. Отключить штекер электропроводки, подключенный к датчику.

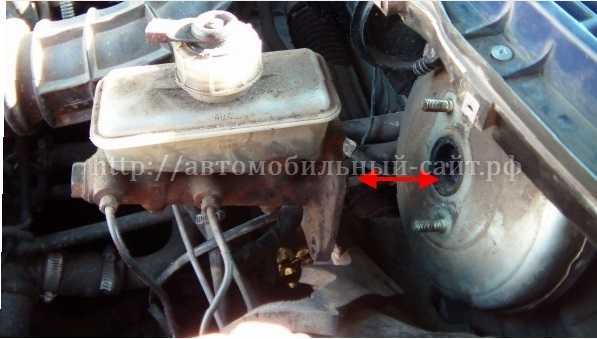

7. Открутить резьбовые элементы, фиксирующие главный тормозной цилиндр.
8. Демонтировать деталь с посадочного места. После отсоединения тормозного цилиндра осматривают его пыльник на предмет повреждений и наличие подтеков тормозной жидкости. Если выявлена утечка, потребуется провести замену уплотнительных манжет.
9. Снять хомут и отсоединить шланг, сообщающий штуцер с впускным коллектором двигателя.
10. Открутить крепежи, фиксирующие кронштейн педального узла к корпусу автомобиля ВАЗ 2110.
11. Изъять вакуумный усилитель тормозов вместе с кронштейном в моторный отсек.
12. Отсоединить толкатель от педали. Для этого потребуется демонтировать палец.
13. Открутить вакуумный усилитель тормозов от кронштейна.

После снятия узел осматривают, поврежденные детали заменяют новыми. При сильной степени износа может потребоваться полная замена усилителя. Сборка и установка на автомобиль осуществляется в обратной последовательности.

Рекомендуем к прочтению наши статьи:

• Инструкция по замене топливного насоса на ВАЗ 2110;
• Где находится и как поменять салонный фильтр на ВАЗ 2110.

Рекомендации

При замене и эксплуатации придерживаются нескольких рекомендаций. Так удается увеличить срок службы детали. Рекомендации:

1. При эксплуатации регулярно осматривать корпус на предмет подтеков. Попадание тормозной жидкости на эластичную мембрану приводит к ее разрушению.
2. Убирая цилиндр, отгибать трубки с осторожностью. Сильный изгиб приведет к перелому или изменению внутреннего диаметра трубопровода.
3. После замены провести проверку работоспособности системы. Для этого подбирают ровную площадку без препятствий. Не следует проверять тормозную систему на дорогах общего пользования.
4. При сборке контролировать степень затяжки резьбовых элементов.

Замена вакуумного усилителя тормозов ВАЗ 2110 может понадобиться при выходе узла из строя. Установить деталь можно без специализированного оборудования. Для этого необходимо соблюдать последовательность действий.

Проводили ли вы замену вакуумного усилителя тормозов на ВАЗ 2110? Какого типа неисправность была в вашем случае? Оставляйте комментарии и делитесь статьей в социальных сетях. Сохраните ее в закладках, чтобы быстро вернуться к ней при замене ВУТ на своем автомобиле.

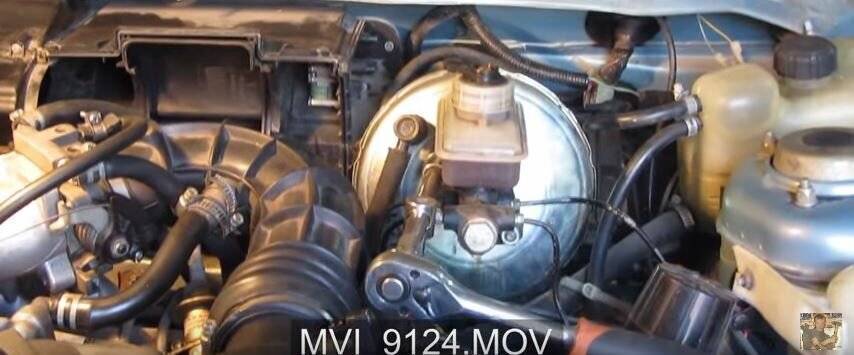

Смотрите в видео. Замена вакуумного усилителя тормозов ВАЗ 2110.

Самостоятельная замена подшипников на генераторе ВАЗ 2110

Рано или поздно владельцу автомобиля ВАЗ 2110 придется менять подшипники на генераторе, так как со временем изнашиваются все детали. Конечно, подшипники можно заменить в автосервисе, но стоит такая услуга недешево. А пока можно поменять подшипники своими руками. О том, как правильно произвести замену, мы и поговорим в этой статье.

Назначение подшипников генератора ВАЗ-2110

Передний и задний подшипники генератора ВАЗ 2110

Все просто: обеспечить плавное и равномерное вращение ротора генератора. Оба подшипника, передний и задний, находятся под специальными крышками. И добраться до них можно только после демонтажа генератора и снятия защитных кожухов.

Когда необходимо менять?

Если генератор автомобиля начинает скрипеть и выть во время работы, это главный признак того, что необходимо срочно заменить подшипники. Завывание обычно вызвано отсутствием смазки в сепараторах этих деталей. В качестве альтернативы сепаратор подшипника может просто выйти из строя из-за износа или усталости.
Здесь есть один нюанс, о котором обязательно нужно упомянуть. Иногда на ВАЗ 2110 из района генератора слышен не вой, а тонкий, едва различимый скрип, который автовладелец может принять за скрип вышедшего из строя подшипника. Но чаще всего скрипит именно помпа или этот звук издает ролик на ремне ГРМ. Чтобы понять, что скрипит именно подшипник генератора, следует снять ремень. Если звук не пропадает, то проблема в подшипниках.

Какие типы подшипников входят в десятку: артикулы и размеры

Подшипники в генераторах автомобилей ВАЗ 2110 закрытые, шариковые, однорядные, имеют двухстороннее уплотнение.

• Обозначение фасада — 6202 2RS (в отечественных каталогах под номером 180202).
• Подшипник задний — 6103 2RS ​​(он же — 24940220).

Важный момент: при выборе подшипников особое внимание следует обращать на производителей их ступиц. Обычно ступичные подшипники ВАЗ 2110 производятся в Самаре, их маркировка СП3-4.

Также на рынке можно найти хабы 23 ГПЗ (это Вологда) и 3 ГПЗ (это Саратов). Категорически не рекомендуется покупать подшипники, на которых ступицы не промаркированы. Также нельзя покупать китайские генераторные подшипники, которые сейчас встречаются повсеместно, так как качество этих подшипников не выдерживает никакой критики.

Инструменты для замены своими руками

1. Комплект подшипников генератора (передний и задний).
2. Набор рожковых ключей.
3. Отвертка с плоским жалом (средний размер).
4. Молоток.
5. Зам.
6. Съемник шкива генератора.

Секвенирование

1. Положительная клемма автомобильного аккумулятора отсоединена.
2. Теперь необходимо снять ремень ГРМ, для этого рожковым ключом на 13 откручивается фиксирующая гайка, после чего рожковым ключом на 10 откручивается крепежный болт от натяжителя.

   Стрелкой указано расположение болта крепления натяжителя генератора

3. От генератора отсоединяются все провода, затем ключом на 13 откручивается его нижнее крепление, выкручиваются болты и снимается генератор с автомобиля.

   Демонтаж нижнего крепления генератора

4. Следующим шагом является разборка снятого генератора. Берется ключ на 24 и откручивается шкив генератора. Открутить его не так просто, поэтому лучше всего использовать тиски.

   Шкив генератора удобнее откручивать в тисках

5. После того, как гайка шкива откручена, ее необходимо снять с оси генератора. Для этого используйте съемник, который можно приобрести в любом магазине автозапчастей.
6. После снятия шкива можно переходить к разборке корпуса, но перед этим нужно снять щеткодержатель, регулятор напряжения, конденсатор и диодный выпрямитель. Все это находится под пластиковой крышкой.

   Похоже на генератор ВАЗ 2110 без щеткодержателя

7. Чтобы разобрать корпус, потребуется открутить 4 крепежных винта. Именно они удерживают 2 части тела вместе. Открутить эти винты удается далеко не всегда, так как зачастую они буквально приварены к корпусу. Так что перед их откручиванием имеет смысл взять специальную жидкость (лучше всего WD40), залить эти винты и немного подождать.
8. После удаления винтов можно снять переднюю крышку генератора. Здесь запрессован передний подшипник. Для того, чтобы вынуть его оттуда, вам понадобится оправка, диаметр которой чуть меньше диаметра наружного кольца подшипника (в качестве такой оправки подойдет кусок трубы подходящего диаметра). Трубу устанавливают на кольцо и несколькими ударами молотка выбивают из крышки подшипник.

   Выпрессовка переднего подшипника ВАЗ 2110 оправкой должна производиться без дополнительных усилий

9. В освободившееся место устанавливается новый подшипник и запрессовывается с помощью вышеуказанной оправки и молотка.
10. Следующий этап замена заднего подшипника. Для его замены статор придется снять с генератора. Затем пластиковая опора этого подшипника выталкивается (это можно сделать пальцами) и снимается с ротора. Только после этого можно будет добраться до заднего подшипника.

    Доступ к заднему подшипнику генератора возможен только после снятия ротора.

11. Снять его со шкива можно тем же съемником, которым снимали передний подшипник. После снятия подшипника запрессовывают новый с помощью молотка и оправки, однако диаметр оправки должен соответствовать внутреннему, а не наружному кольцу подшипника. Следует любой ценой избегать повреждения наружного кольца. Кроме того, совершенно невозможно зажать ротор генератора в тисках при запрессовке заднего подшипника: задняя часть ротора очень мягкая, и на ней образуются задиры от тисков, которые могут помешать правильной сборке генератора .
12. В идеале задний подшипник должен быть установлен на ротор с помощью гидравлического пресса. Если такой возможности нет, то во время прессования ротор необходимо положить на какую-нибудь деревянную поверхность. А на резьбу (на ту, по которой задний шкив накручивается на ротор) надо обязательно накрутить какую-нибудь гайку. Это защитит резьбу от повреждений (эти нитки тоже очень мягкие, как и вся задняя часть ротора).
13. После запрессовки заднего подшипника производится сборка генератора.

Как изменить: пошаговое видео руководство с комментариями мастера

Вывод из сегодняшней статьи прост: если подшипники в генераторе свистят, их надо менять, причем срочно. Потому что не только они могут выйти из строя, но и весь генератор. Однажды он просто заклинит, его ротор перестанет вращаться, а осколки разбросанного сепаратора повредят обмотки генератора. И такие повреждения восстановлению не подлежат. Придется менять весь генератор, а это очень серьезные деньги.

Замена и ремонт гидрокорректора фар на ВАЗ 2110 своими руками

Использование гидрокорректора фар в современных моделях ВАЗ позволило обеспечить подачу света под нужным углом, независимо от условий эксплуатации автомобиля. При загруженной задней части модели без гидрокорректора фары слепят водителей встречных автомобилей. При этом дорожное покрытие менее освещено, что напрямую влияет на безопасность во время вождения. Рассмотрим, как отремонтировать или заменить устройство своими руками.

Как выглядит гидрокорректор и из чего он состоит?

Прибор регулирует угол светового потока в зависимости от положения кузова автомобиля. Форма регулятора напоминает длинную трубку, один конец которой находится в салоне, а другой крепится к фарам. Конструкция гидрокорректора состоит из:

Здесь нет сложных деталей, мелкий ремонт можно сделать своими руками. Для этого не требуется сложный инструмент и специальные навыки.

Принцип работы

Общий принцип работы устройства заключается в следующем: исправный корректор устанавливает необходимое давление, тем самым удерживая осветительные приборы под нужным углом. Если световой поток нужно направить ниже, давление в системе падает. Поршень опускает шток, положение фар меняется. Система должна быть герметична, при утечке жидкости гидрокорректор не сможет выполнять свою функцию и потребуется ремонт с заменой некоторых деталей.

Когда нужна замена

1. Если вы заметили, что регулировка не работает, нужно точно определить причину поломки. Чаще всего в системе происходит разгерметизация и утечка рабочей жидкости. Это можно выявить при визуальном осмотре. Но если течи нет, причина неисправности может быть и в других деталях. Возможно, дело в самом прикладе, движение которого затруднено из-за загрязнения или деформации. Для измерения хода штоков необходимо предварительно снять цилиндры, длина хода должна быть 6-7 мм.
2. Если ход нормальный, значит поломка в других частях гидрокорректора. В модели ВАЗ 2110 это устройство неразборное; при выходе из строя одного из узлов потребуется полная замена. В продаже есть комплекты по разным ценам. Лучше не экономить и купить регулятор с качественными баллонами и трубками.
3. Некоторые автолюбители рекомендуют попробовать отремонтировать гидрокорректор своими руками. Вам понадобятся подручные материалы: болты с резьбой, шайбы и хомуты. Это позволит сэкономить на покупке нового комплекта, но срок службы и надежность такой конструкции оставляет желать лучшего.

Совет: Чаще всего при поломке устройства одна или обе фары тянут вверх и свет направлен выше, чем обычно. Это можно увидеть, если припарковать машину перед воротами гаража или перед плоской стеной.

Как отремонтировать устройство

В процессе ремонта своими руками вам потребуется самостоятельно изготовить некоторые детали и расходные материалы.

Инструменты

Из инструмента нужно подготовить:

1. Отвертки.
2. Металлообрабатывающий станок.
3. Пластиковые дюбели, которые будут служить заглушкой.
4. Шайбы.
5. Анаэробный герметик.

Описание процесса ремонта с фото

Ремонт различается в зависимости от вида неисправности. В большинстве случаев заводские крепления фар заменяются самодельными, а также удлиняется шток цилиндра. .

Как удлинить шток

Если вы хотите удлинить дорожное освещение рядом с автомобилем, имеет смысл удлинить шток. Это изменит положение фары. Вам понадобится пластиковый наконечник диаметром 7-8 мм. Рекомендуем использовать обычный дюбель подходящего диаметра. Он крепится к верхней части штока с помощью клея или герметика.

Инструкция по замене

Поскольку стоимость нового гидрокорректора составляет 200-300 рублей, большинство автомобилистов не устают заниматься ручным ремонтом. Для замены устройства нам потребуются:

• Плоская отвертка;
• Ключ с длинной головкой.

Первым делом снимаем старый гидрокорректор:

1. Открываем капот и снимаем рабочие цилиндры изнутри фар. Для этого просто поверните цилиндр против часовой стрелки до щелчка.

   Чтобы добраться до рабочих цилиндров, необходимо открыть капот и опуститься к месту крепления фары

2. Вынимаем цилиндры из отверстий.
3. Идем в салон и снимаем ручку управления. Он находится слева от руля. Чтобы снять его, потяните его на себя, пока он не выйдет из зацепления.

   Снимите регулировочную ручку, потянув ее на себя

4. Теперь у вас есть доступ к гайке крепления регулятора к панели приборов. Снимите гайку с помощью накидного ключа.

   Гайка крепления снимается накидным ключом

5. Нажмите кнопку блокировки под гидрокорректором, чтобы открыть крышку и получить доступ к главному цилиндру.

   Нажмите кнопку, чтобы открыть крышку и получить доступ к главному цилиндру гидрокорректора

6. Вынимаем шток через отверстие, а затем и сам цилиндр.

   Вытягивание главного цилиндра через отверстие

7. Вынимаем трубки.

Совет: Если при снятии патрубков происходит заедание, потребуется отжать хомуты крепления под капотом или снять бак для воды.

Установка нового комплекта осуществляется аналогично, только в обратном порядке. Подать трубки нужно со стороны салона через специальное отверстие, как показано на фото.

Протягиваем трубки через специальное отверстие в салоне

Видео: как заменить гидрокорректор фар на ВАЗ 2110 своими руками

Гидрокорректор фар позволяет плавно регулировать направление света, обеспечивает хорошую видимость дорожного покрытия. Если это устройство сломается, его можно легко заменить на новое, стоимость комплекта совсем небольшая. Перед ремонтом лучше провести визуальный осмотр и измерить ход штока – это поможет понять причину неисправности и устранить ее.

Ключ от машины Ваз: Concept Mustang Milano 1970 Cars Prototype

Автомобили существуют уже много столетий и до сих пор являются одним из самых популярных видов транспорта в мире. Они имеют множество различных функций и могут использоваться для различных целей.

ищет Lancia ECV Prototipo (1987) — Старые концепт-кары, которые вы посетили в правильном Интернете. У нас есть 9 фотографий о Lancia ECV Prototipo (1987) — Старые концепт-кары, такие как KEYYOU 10X Замена 3-кнопочного флип-складного дистанционного автомобильного ключа, LADA VAZ 2101 Русский советский автомобиль в Индиане, очень редкий @@ для продажи, а также Ford Prima Concept ( 1976) — Старые концепт-кары. Подробнее:

Lancia ECV Prototipo (1987) — Старые концепт-кары

Источник: oldconceptcars.com

Чего ожидать от вождения автомобиля: правила вождения, дорожные условия и правила дорожного движения Законы о вождении варьируются от штата к штату, но многие из них по-прежнему применяются. Например, вы должны использовать ремень безопасности при вождении в большинстве штатов. Дороги, как правило, содержатся в хорошем состоянии, но всегда есть исключения (например, во время урагана). Ожидания на дорогах различаются в зависимости от страны или города, в котором вы едете. Например, некоторые люди считают, что вежливо останавливаться на красный свет; другие думают, что вы должны проехать через них быстрее.

ВАЗ 2110 Для GTA San Andreas

Источник: gtaall.com

ВАЗ 2110 andreas gta san.

Цены на автомобили: Сколько стоит один? Когда дело доходит до автомобилей, многие люди могут думать о ценах за милю или за галлон. Однако есть и другие факторы, которые вступают в игру при расчете цен на автомобили. Например, какой марки автомобиль и есть ли гарантия на двигатель? Сколько стоит машина с бензином и маслом? И, наконец, какой опыт вождения необходим, чтобы позволить себе лучшее соотношение цены и качества при покупке автомобиля?

Инструмент автомобиля OBD2 XTOOL PS90 автомобильный диагностический с ключевой программой

Источник: chinaobd2.com

Что такое автомобили и как они работают? Первое предложение должно давать самый широкий контекст статьи, за которым следует более конкретное обсуждение автомобилей и их работы. Второе предложение должно вводить основные положения статьи. Автомобиль — это транспортное средство, которое помогает вам передвигаться на собственных ногах. Автомобили используют бензин для питания своих двигателей, которые, в свою очередь, создают движение. Автопроизводители строят разные типы автомобилей для удовлетворения различных потребностей, от автомобилей для поездок на работу в маленьком городке до роскошных спортивных автомобилей.

Mustang Milano Concept (1970) — Старые концепт-кары

Источник: oldconceptcars.com

Concept Mustang Milano 1970 прототип автомобилей

Стоимость: Покупка и обслуживание автомобилей требует больших денег. Высокая стоимость автомобилей является предметом споров на протяжении многих лет. Некоторые люди считают, что высокая стоимость связана с высоким качеством труда и материалов, используемых при их изготовлении, в то время как другие говорят, что это связано с дорогостоящими конструкциями и технологиями, связанными с их строительством. Большинство покупателей автомобилей осознают, что им нужно быть внимательными при выборе модели и ее оплате, так как существует ряд факторов, которые могут повлиять на стоимость владения автомобилем. Наиболее важным фактором является то, сколько денег вы будете тратить каждый год на техническое обслуживание и ремонт автомобиля. Владельцы автомобилей, которые не прилежны в этой области, могут легко потратить со временем сотни или даже тысячи долларов на необходимый ремонт и обновление.

Ford Prima Concept (1976) — старые концепт-кары

Источник: oldconceptcars.com

ford prima concept 1976 автомобили ghia chrysler encyclopedia obscure.

История: Автомобили существуют с незапамятных времен. Автомобили существуют уже много веков, и в некоторых случаях они использовались не только для транспорта. Некоторые автомобили даже занимают особое место в истории благодаря их важности в различных культурах. Вот пять самых важных автомобилей в истории.

US$988.00 Программатор

диагностического инструмента автомобиля XTOOL PS90 автомобильный OBD2 ключевой программник

Источник: cnautotool.com

модели xtool ps90 диагностический инструмент obd2 одометр correctio программист onl eps автомобильный multi ключ обновления ключ поддержка Китай.

История автомобилей Автомобили существуют уже много веков, и их влияние ощущается во всех сферах жизни общества. От транспорта до предметов повседневного обихода автомобили сыграли свою роль в формировании того, как мы живем и работаем. Вот некоторые из самых известных автомобилей из истории.

Fiat 128 Teenager (1969) — Старые концепт-кары

Источник: oldconceptcars.com

Автомобили существуют уже много столетий, и есть из чего выбирать. От небольших автобусов до роскошных автомобилей, каждый найдет автомобиль. Кому-то нравится водить машину, а кому-то нравится использовать ее в качестве общественного транспорта. Также есть автомобили для удовольствия, которые отлично подойдут тем, кто хочет расслабиться и получить удовольствие от езды.

LADA ВАЗ 2101 Русский Советский Автомобиль В Индиане Очень Редкий @@ Продается В

Источник: classicvehicleslist.com Правильный автомобиль для вас Выбор подходящего автомобиля для ваших нужд может быть сложной задачей. факторы, которые следует учитывать, включают бюджет, манеру вождения, а также то, что вам нужно и что вы хотите от автомобиля. Прежде чем принять окончательное решение, важно начать с понимания того, что вы ищете. Марки автомобилей различаются по характеристикам и ценам, поэтому важно провести исследование, прежде чем остановиться на варианте.

Если вы ищете надежный автомобиль, способный справиться с повседневными делами, то, вероятно, лучшим выбором будет седан. Однако, если вы планируете проводить больше времени на открытой дороге или путешествовать по бездорожью, возможно, лучше выбрать кроссовер или внедорожник.

KEYYOU 10X Сменный 3-х кнопочный складной чехол для дистанционного ключа автомобиля

Источник: pinterest.com

10x keyyou.

Использование автомобилей в обществе: как они влияют на нашу жизнь и мир вокруг нас Автомобили являются одним из наиболее часто используемых инструментов в обществе. Они играют большую роль в нашей жизни и окружающем нас мире. Они могут помочь нам передвигаться, добираться до работы или ходить в школу.
